A vörösréz és az S235J2G3 szénacél korróziója transzformátorolajokban

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "A vörösréz és az S235J2G3 szénacél korróziója transzformátorolajokban"

Marcell Kocsis
7 évvel ezelőtt
Látták:

National Institute for R&D in Electrical Engineering ICPE-CA Bucharest, Romania www.icpe-ca.

1 National Institute for R&D in Electrical Engineering ICPE-CA Bucharest, Romania A vörösréz és az S235J2G3 szénacél korróziója transzformátorolajokban Red copper and S235J2G3 carbon steel corrosion in some transformer oils Dr. LINGVAY József, RADU Elena, MITREA Sorina, dr. OPRINA Gabriela coroziune@icpe-ca.ro This work was financially supported by the UEFISCDI of Romania, under the scientific Programme PNII contract PCCA 100/2014

2 Összefoglaló: Gravimetriás, XRF és SEM-EDS meghatározásokkal vizsgáltuk a vörösréz és az S235J2G3 gyengén ötvözött szénacél korrózióját különböző eredetű transzformátor olajokban. A kísérleti eredmények kimutatták, hogy a réz és a szénacél korrózióját a transzformátorolaj kéntartalma határozza meg. A forró (110±3 0 C) olajokban, 700 órás kezelés után a kapott korróziósebességek g/h cm 2 nagyságrendűek. A szerves ként nem tartalmazó növényi eredetu olajokban a vörösréz és az S235J2G3 acél korróziója nem volt kimutatható, viszont a vörösréz lemez felületén passzív Cu 2 O védőréteg képződése volt kimutatva. Kulcsszavak: korrózió, transzformátorolaj, kéntartalom, réz, szénacél Key words: corrosion, transformer oil, sulfur content, copper, carbon stel

3 Bevezető Transzformátorolajok: ásványi (kőolajszármazékok); észter alapú: szintetikus észterek; növényi észterek (általában trigliceridek) szilikon. Elvárások: jó dielektromos paraméterek (relatív dielektromos permmittivítás 3; átütési feszültség > 35kV/cm; kis dielektromos veszteségek tgδ 10-4 ); vegyi stabilitás - a légköri oxigénnel ne oxidálódjon, a transzformátorokban használt anyagokat ne rongálja (papír, pamut, lakkok, gumi és/vagy egyéb tömítések stb.) és ne korrodálja (vörösréz, acél, alumínium stb.); kicsi viszkozitás ( 30 cp) A szakirodalom szerint a transzformátorolajak korrozív jellegét a kéntartalmuk és a szabad savtartalmuk határozza meg.

4 A dolgozat célja: Kisérletileg megvizsgálni egyes transzformátorolajak kéntartalmát és a vörösrézre, valamint a S235J2G3 szénacélra kifejtett korróziós hatását.

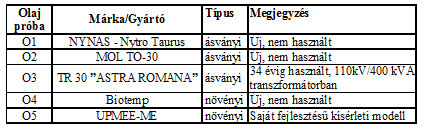

5 Kísérleti rész anyag és módszer: A megvizsgált olajok: A megvizsgált vörösréz A megvizsgált S235J2G3 szénacél

6 Kísérleti rész anyag és módszer: Gravimetriás, SEM mikroszkópiás (InspectF FEI microscope+inca Energy 250 spektrométer EDS) valamint XRF (S8Tiger Bruker instrument) meghatarozasok. Berzelius pohárban, 100 g olajmintába, 4dm 2 vörösréz fólia (30μm) illetve 0,5 dm 2 szénacél lemez (0,2mm vastag) volt merítve és 110±3 0 C- on 700 órán át tárolva egy MEMMERT UNB 400 típusú klímakamrában. Kezelés előtt és után a fémpróbák merve voltak egy A & D Instruments Ltd által gyártott analitikus mérlegen; Kezelés előtt és után a fémpróbák felülete SEM mikroszkopiával + EDS analízissel meg volt vizsgálva; Az olajminták kezelés előtt és után XRF analízissel voltak megvizsgálva.

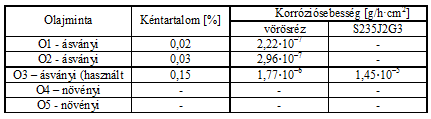

7 Kísérleti eredmények: A gravimetriás meghatározások eredményei Az olajminta kéntartalma és a kapott korrózió sebességek

8 Az oljminták kén, réz és vastartalma a hőkezelés (700 óra C) után

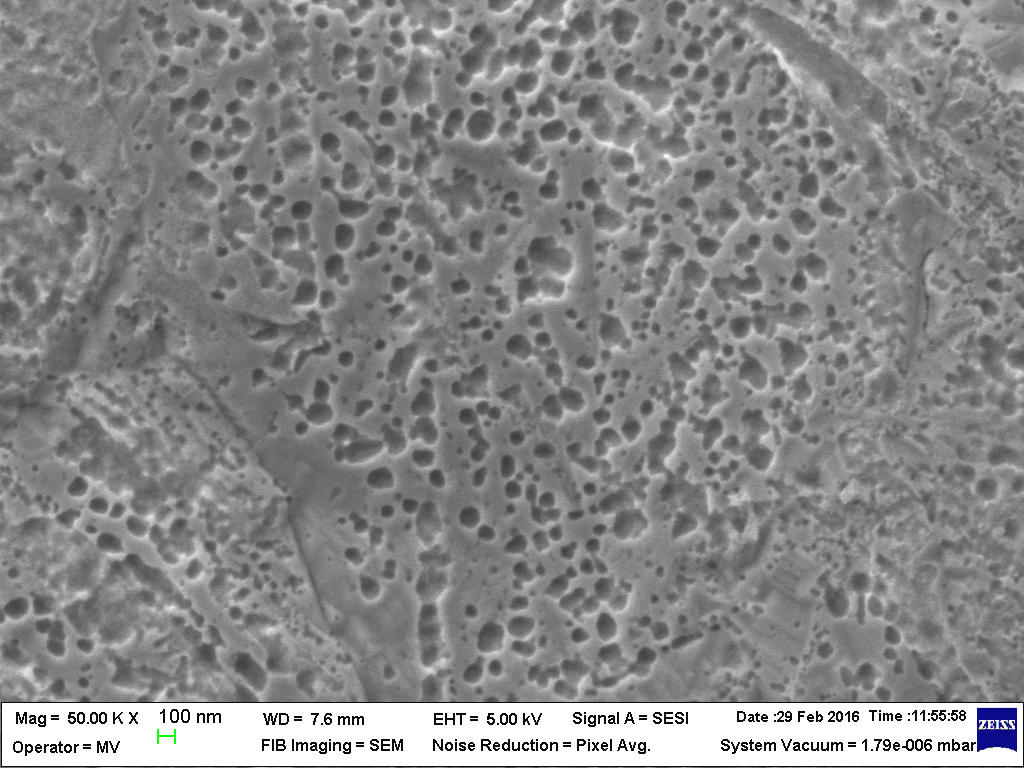

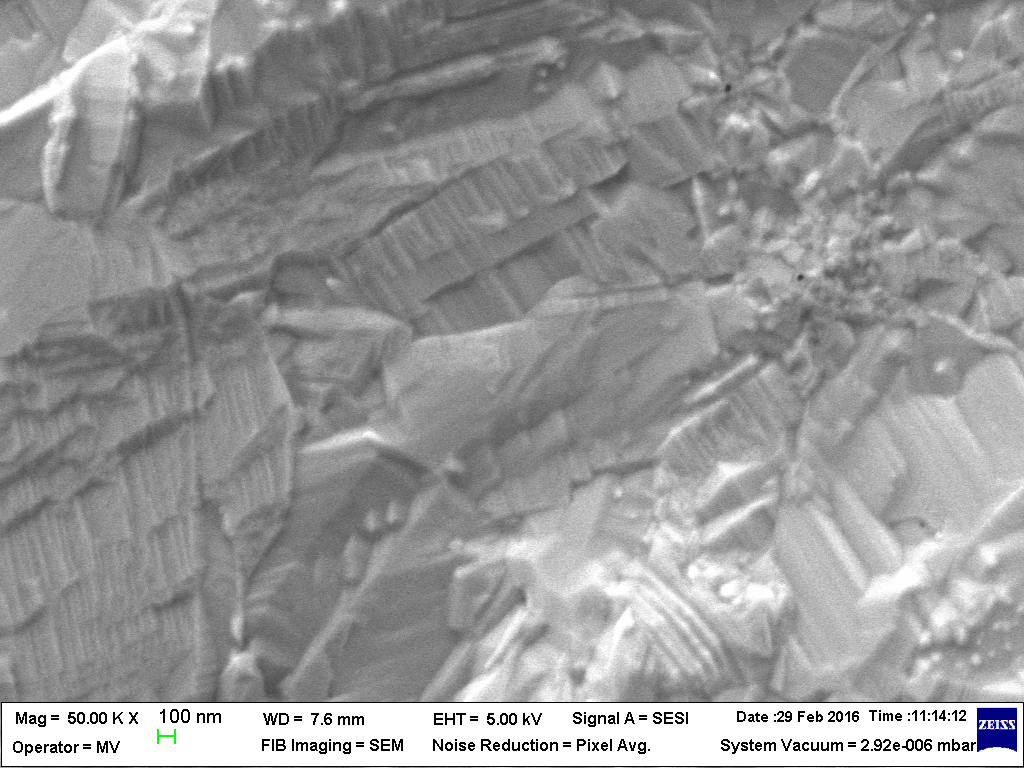

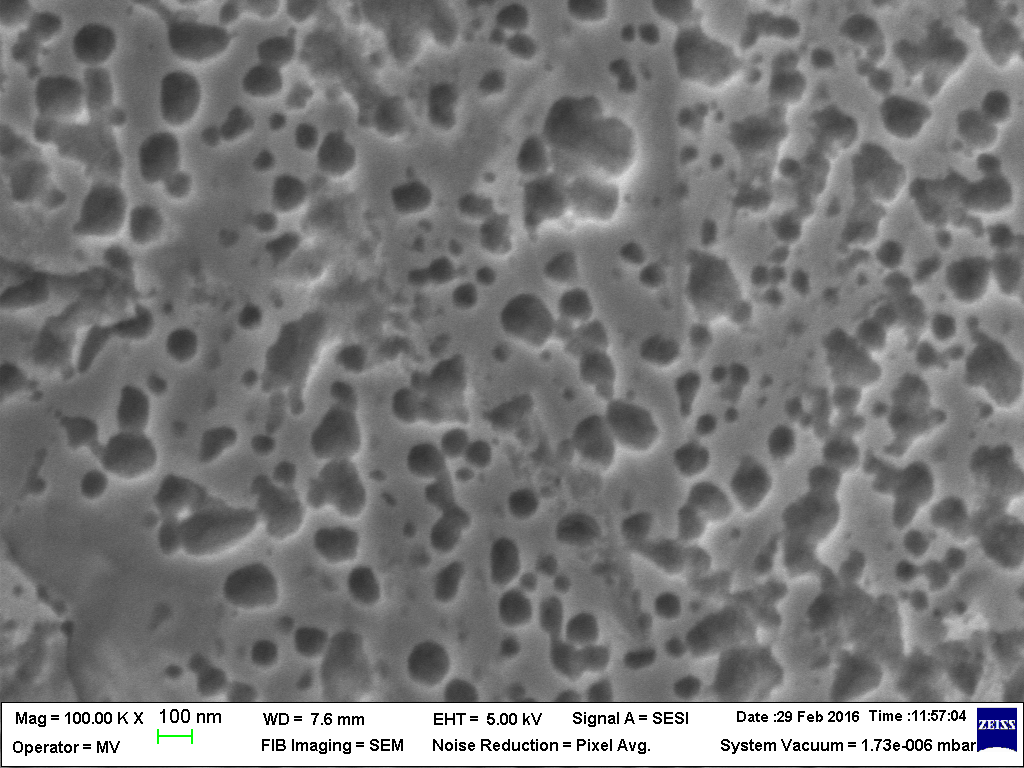

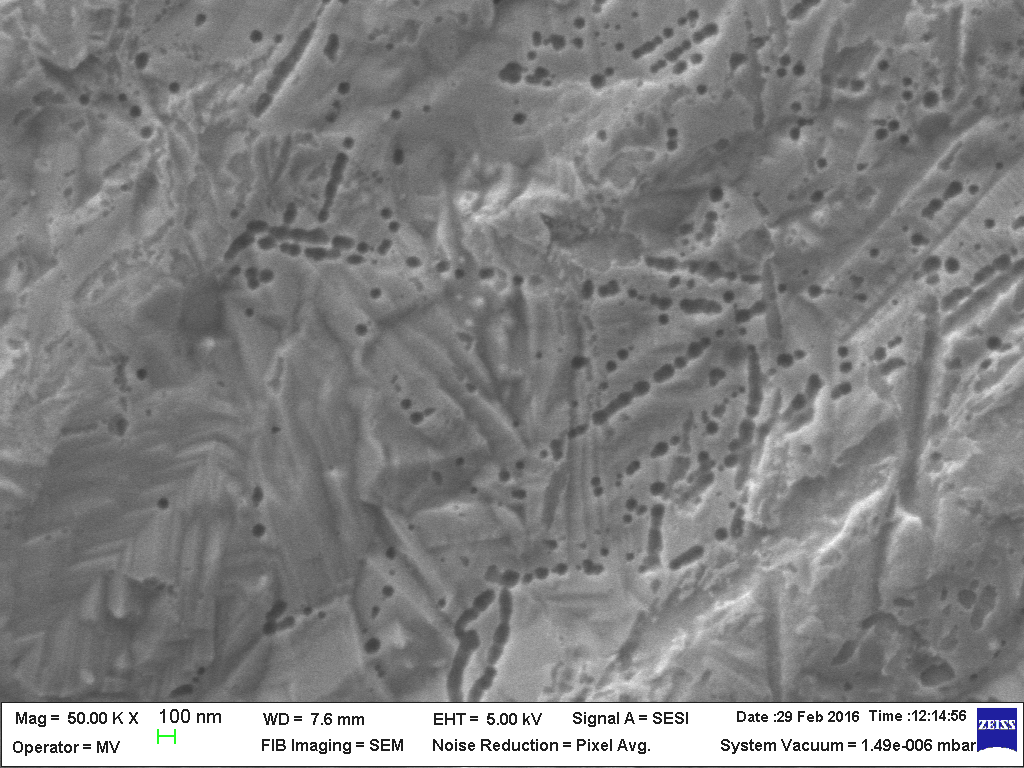

9 SEM mikroszkópiás meghatározások Olajban nem kezelt rézfólia O1-ben kezelt rézfólia O2-ben kezelt rézfólia O3-ban kezelt rézfólia

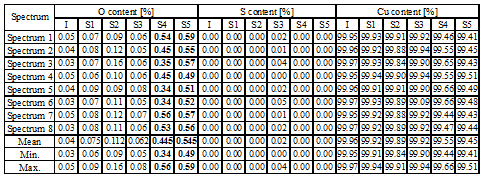

10 EDS meghatározások a rézfólia felületén

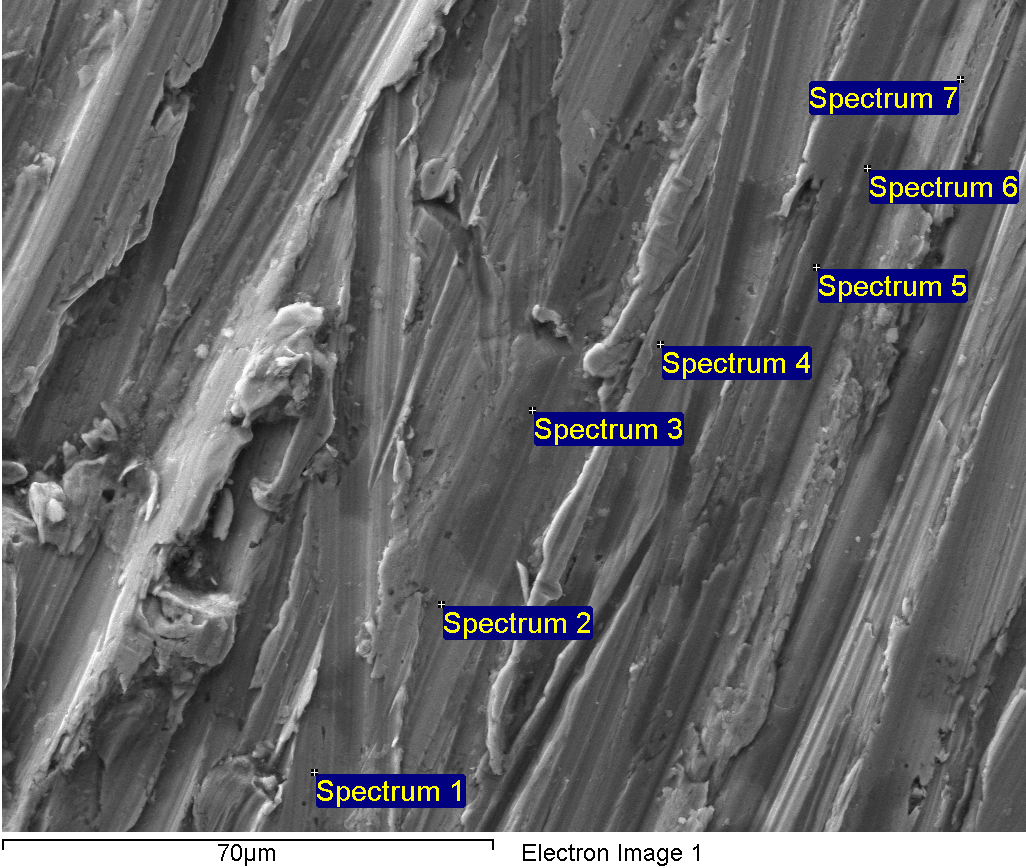

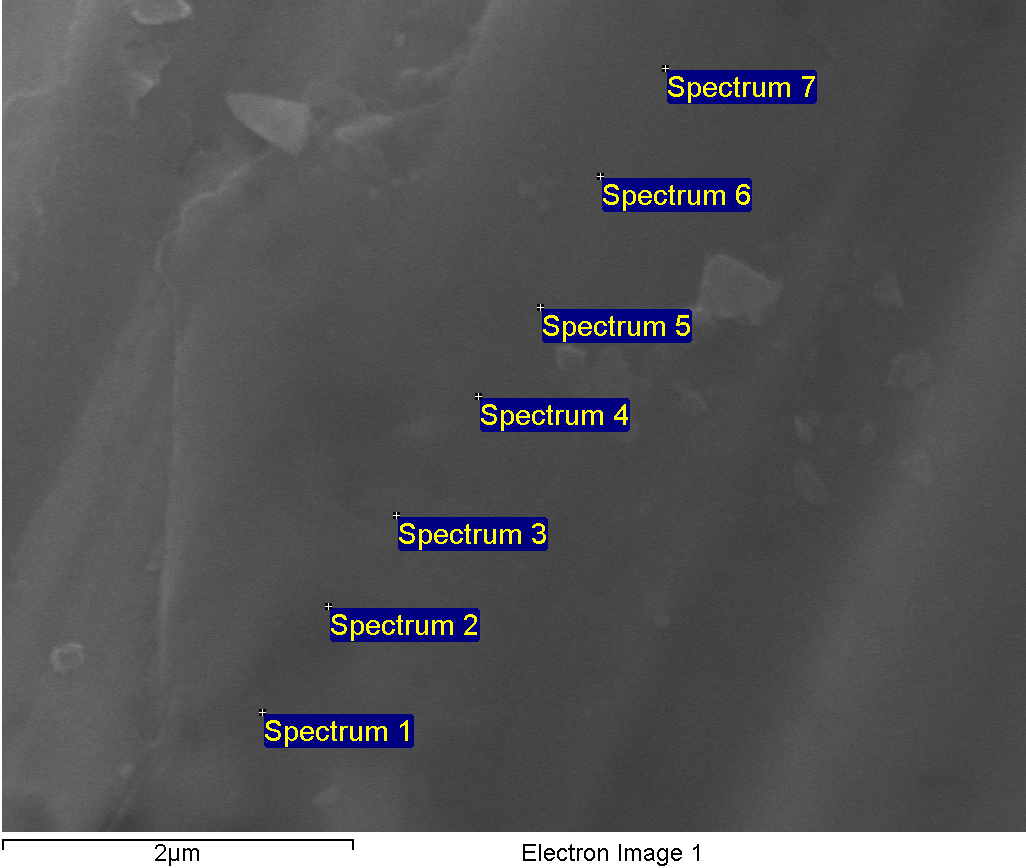

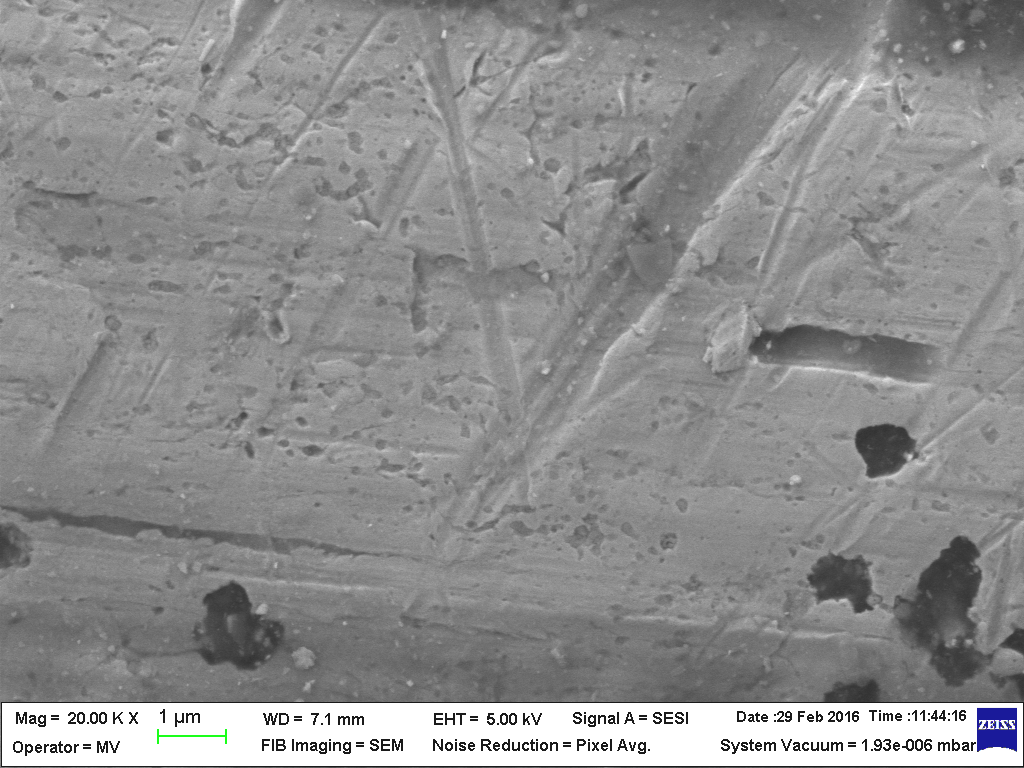

11 Olajban nem kezelt acéllemez O3-ban kezelt acéllemez O3-ban kezelt acéllemez

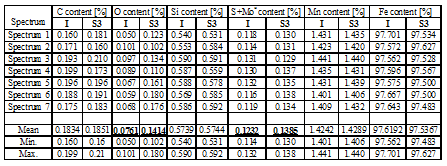

12 EDS meghatározások az acéllemez felületén

13 Következtetések: Gravimetriás, XRF és SEM-EDS maghatározásokkal volt vizsgálva a vörösréz és az S235J2G3 szénacél korróziója transzformátorolajokban. A kísérleti eredményekből levont főbb következtetések: 700 órás 110 ± 3 0 C kezelés közben csak az ásványi eredetű olajokban volt kimutatható a vörösréz korróziója (2, és 1, g/h cm 2 az olaj kéntartalmától függően); az S235J2G3 szénacél korróziója csak a 0,15% ként tartalmazó O3 olajban volt kimutatható (1, g/h cm 2 ); a korróziós termékek számottevő része az olajban van diszperzálva a femfelületeken csak nyomokban voltak kimutathatók a kénvegyületek; a ként nem tartalmazó növényi eredetű olajokban a rézfólia felületén Cu 2 O film képződik

14 This work was financially supported by the UEFISCDI of Romania, under the scientific Programme PNII contract PCCA 100/2014

Hasonló dokumentumok

torolaj és s jellemzése Preparation and characterization of environmentally friendly transformer oil

torolaj és s jellemzése Preparation and characterization of environmentally friendly transformer oil MTA KAB: Bukaresti regionális munkabizottság Villamosmérnöki tudományok Nemzeti Kutató Intézete INCDIE ICPE-CA Környezetbarát t transzformátorolaj torolaj előáll llítása és s jellemzése Preparation and
