ACO SELF 2. ACO SELF Cellás polikarbonát lapok és alumínium profilok Kemény PVC trapéz- és hullámlemezek

Átírás

1 ACO SELF 2 ACO SELF Cellás polikarbonát lapok és alumínium profilok Kemény PVC trapéz- és hullámlemezek

2 ACO SELF cellás polikarbonát lapok ACO SELF alu-rendszer ACO SELF cellás polikarbonát lapok A természetes fény és a zárt tér barátságos atmoszférája az alapgondolata, az ACO SELF fényáteresztõ lapoknak. A jól megválasztott fényáteresztõ tetõ esetén számottevõen meghosszabbodik a szezon, amit a télikertben tölthetünk, illetve csarnokoknál és középületeknél az energiatakarékosság mellett fontos a bent dolgozók fényérzete is. ACO SELF cellás polikarbonát lapok tulajdonságai: idõjárás álló 30 C C anyagában színezett hajlíthatóság: a lemez vastagságának min. 150-szerese (mm) könnyû súly (1 m2 10 mm vastagságú PC: 1,7 kg ) nagy fényáteresztõ képesség jó hõszigetelõ törhetetlen keresztmetszet A fényáteresztõ tetõfelületnek a kiváló hõszigetelõ képességén kívül az idõjárási viszonyokkal szemben is ellenállónak kell lennie. Tetõrendszere elegáns, világos és megbízható, szilárd konstrukciót kínál. Az ACO SELF polikarbonát lapokat alacsony K-érték, könnyû szerelhetõség, rugalmasság, nagy mechanikai ellenállás, csekély karbantartási igény, könnyû kezelhetõség és hosszú élettartam jellemzi. ACO SELF alu-rendszer Az ACO SELF alumínium profilok egyszerû rendszere, barkács jellegû beépítésre is alkalmas. Az alátámasztó szerkezet felfekvõ felületének egy síkban kell lennie. Az alátámasztó szerkezetet a polikarbonát lapokkal érintkezõ részét fehérre kell festeni. vastagság k-érték fényáteresztés (%) mm W/m 2 K víztiszta opál bronz 4 3, , , , , A lemezek felszínén speciális UV szûrõ réteg van, ami védi a lemezeket és az általuk lezárt teret a káros UV sugaraktól. Az ACO SELF polikarbonát lapoknak nagyon jó a fényáteresztõ képességük. Víztiszta, opál és bronz színekben, mm vastagságban forgalmazzuk. A polikarbonát lemezek csak a dilatációt engedõ rugalmas rögzítésekkel lehet elhelyezni. A polikarbonát lapokat közvetlenül a tartószerkezetre rögzíteni tilos. A polikarbonát lemezek UV stabilizált felületét védõfólia fedi. Fólia hiányában a UV stabilizált oldalt a lemez szélén olvasható fekete számsor jelzi. A B A polikarbonát lemezeket a lejtési iránnyal csak párhuzamos belsõ merevítéssel szabad szerelni. Az alátámasztó szerkezet A = szarufa távolság lapszélesség függvényében B = Tetõhajlásszög függvényében az alátámasztás tengelytávolsága a szarufára merõlegesen 10 mm-es Lap: 122 cm, tengelytáv: 124 cm Lap: 210 cm, tengelytáv:106 cm ig 70 cm 30 felett 100 cm 16 mm-es Lap: 122 cm, tengelytáv: 124 cm Lap:210 cm, tengelytáv:106 cm ig 100 cm 30 felett 130 cm Hajlítási sugár 150 cm 240 cm

3 Szerelési utasítás Cellás polikarbonát lapok A polikarbonát lemezeket a lejtési iránnyal csak párhuzamos belsõ merevítéssel szabad szerelni. 1. Rögzítsék a toldó profilt vagy a rögzítõ gumit a víz esési irányában, a hozzá kapható önmetszõ csavarokat használva, melyeket a hosszirányú horonyba kell becsavarozni max. 70 cm-enként. A polikarbonát lapok 15 mm-rel hosszabbak a toldó profilnál az ereszcsatorna irányába. E hosszúság kell a végzáró vízorros profil felszereléséhez. 4. A polikarbonát fektetése elõtt a fal felé esõ véglemezekre ill. a lemezek magas pontjára párazáró szalagot, míg a lemez alsó, az ereszcsatorna felé esõ részére pára áteresztõ szalagot kell ragasztani. (Ez azért fontos, hogy a napsütés hatására keletkezõ pára, ki tudjon jutni a lapokból.) 5. Helyezzék el a lapokat. A fal és a lemez vége között annyiszor 3 mm távolságot kell hagyni, ahány méter hosszú a polikarbonát lap mm ACO SELF 5 10 mm ACO SELF A tengelytávolságot követve, helyezzék el a további toldó profilokat az 1.-es pont szerint. 3. A szerkezet lezárására magasító profilt kell használni. A magasító profilt a toldó profil két végsõ elemének külsõ részébe kell úgy elhelyezni, hogy a tömítõgumit elõbb el kell távolítani. 6. A lapok rögzítésére a takaró profilba 6 mm-es lyukakat kell fúrni 35 cm-ként a hosszában futó jelzõvonalon. Rögzítsék a takaró profilokat a hozzá kapható gumialátétes csavarokkal. Az ereszcsatorna elõtt az utolsó csavart nem szabad addig becsavarni, amíg a végzáró profilok nincsenek felszerelve (lásd a 7. képet). 3 mm távolság Pattintsák fel a végzáró profilt az ereszcsatorna felé nézõ oldalon és rögzítsék a takaró profilban az utolsó csavart takaróprofil 8. A lemez és a végzáró profil találkozásánál az illesztést szilikonos tömítõanyaggal kell kihúzni tömítõgumik toldóprofil 45 mm 9. Falat burkoló felsõ szegélyezés: Tegyék az alátét szalagot (10) a lemezek felszínére. Rögzítsék a záró profilt (11) a takaró profilokhoz. Helyezzék fel a falszegély elemet (12). A falazathoz csatlakozó profilnak (12) alakítsák ki a helyét. Készítsenek hosszanti irányba vágott 10 mm mély mélyedést, melyet kõvágó koronggal vágjanak a falazatba. Ebbe helyezzék el a profilt, rögzítsék és szilikonos tömítõanyaggal kenjék ki. 10. Szegélyezés az oromdeszkánál Rögzítsék az oromszegélyt (15) az oromdeszkához. Majd helyezze fel és rögzítse a faoromhoz csatlakozó profilt (14) ragasztással vagy gumialátétes csavarral Végül szerelje fel az ereszcsatornát

4 Polikarbonát lemezek és kiegészítőik Polikarbonát lemez 1,8 2,0 3,0 3,6 4,0 6,0 m hosszú táblában megnevezés szélesség (mm) vastagság (mm) szín rend. szám 2) ár nettó/m 2 ár bruttó/m 2 Polikarbonát lemez víztiszta 1) P08040xxx Polikarbonát lemez opál 1) P08041xxx Polikarbonát lemez víztiszta P13060xxx Polikarbonát lemez opál 1) P13061xxx Polikarbonát lemez bronz 1) P13063xxx Polikarbonát lemez 980, 1220, víztiszta P17100xxxyy(y) Polikarbonát lemez 980, ), ) 10 opál P17101xxxyy(y) Polikarbonát lemez 980, bronz 1) P17103xxxyy(y) Polikarbonát lemez 980, 1220, ) 16 víztiszta P27160xxxyy(y) Polikarbonát lemez 980, ), ) 16 opál P27161xxxyy(y) Polikarbonát lemez 980, bronz 1) P27163xxxyy(y) Polikarbonát lemez víztiszta 1) P37250xxx ) kérjen tájékoztatást 2) xxx hosszúság cm-ben, yy(y) szélesség cm-ben Kiegészítők polikarbonát lemezekhez 4 rajzszám megnevezés hossz mértékegység rend. szám nettó ár/me 3) bruttó ár/me 3) 2 Toldóprofil tömítéssel (csavarral) 298,5 cm db Toldóprofil tömítéssel (csavarral) 358,5 cm db Toldóprofil tömítéssel (csavarral) 418,5 cm db Toldóprofil tömítéssel (csavarral) 478,5 cm db Toldóprofil tömítéssel (csavarral) 598,5 cm db Fektetõgumi 6cm széles fm N104-G Takaró profil 300 cm db Takaró profil 360 cm db Takaró profil 420 cm db Takaró profil 480 cm db Takaró profil 600 cm db Magasító profil 298,5 cm db Magasító profil 358,5 cm db Magasító profil 418,5 cm db Magasító profil 478,5 cm db Magasító profil 598,5 cm db Páraáteresztõ szalag 4-6 mm 33 m fm P4844/ Páraáteresztõ szalag mm 33 m fm P4844/ Páraáteresztõ szalag 25 mm 33 m fm P4844/ Párazáró szalag 50 m fm P Alu-végzáró profil vízorral 10mm 3,05 m db Alu-végzáró profil vízorral 16mm 3,05 m db Végzáró takaró profilhoz 10 db csomag Szilikon 90 g (tömítéshez) db Tömítõ alátét szalag 8 m db Záró profil 3,05 m db Falszegély takaró 1 m db Falazathoz csatlakozó profil 1 m db Fa oromhoz csatlakozó profil 1 m db Oromszegély 2 m db ) mennyiségi egység

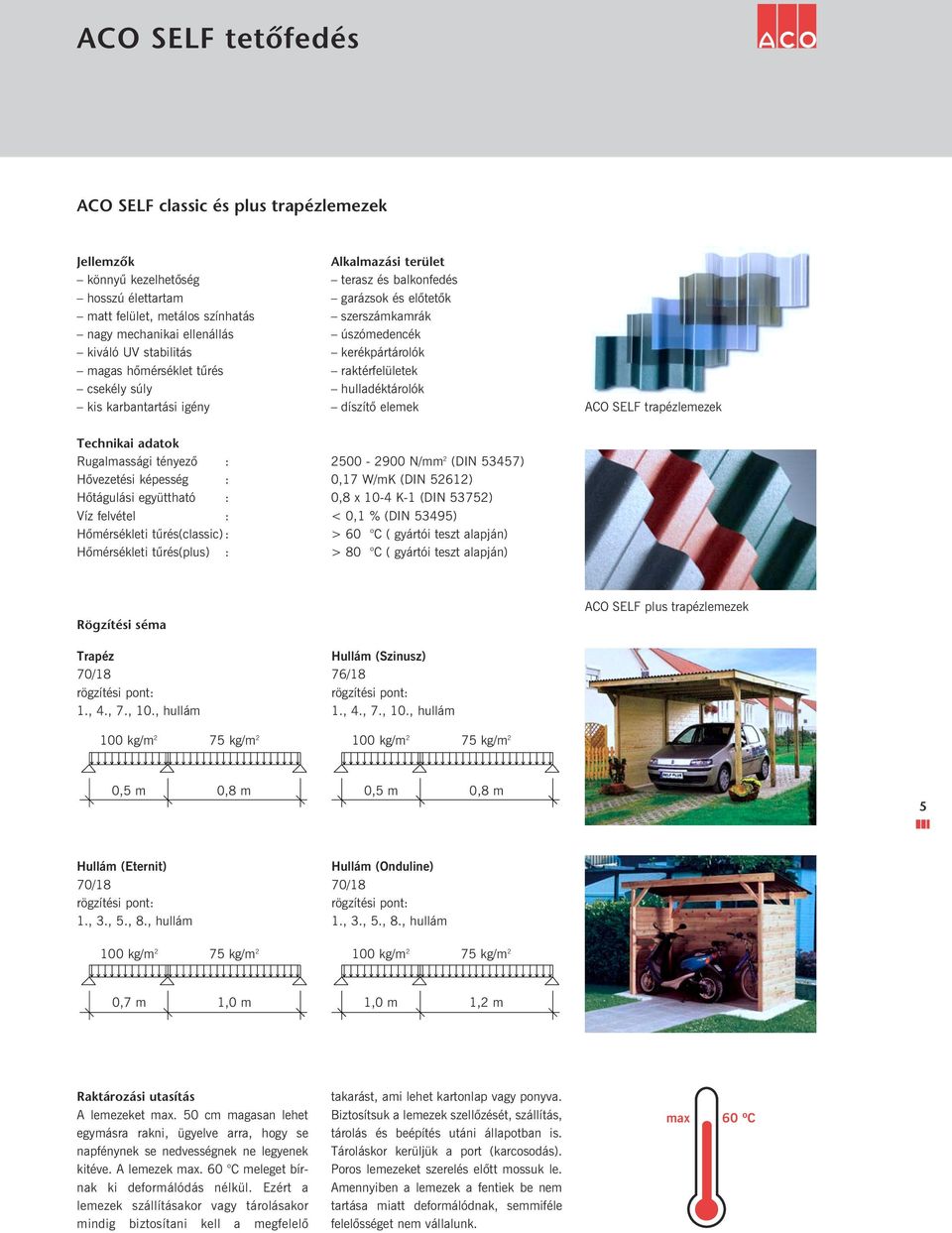

5 ACO SELF tetőfedés ACO SELF classic és plus trapézlemezek Jellemzők könnyû kezelhetõség hosszú élettartam matt felület, metálos színhatás nagy mechanikai ellenállás kiváló UV stabilitás magas hõmérséklet tûrés csekély súly kis karbantartási igény Alkalmazási terület terasz és balkonfedés garázsok és elõtetõk szerszámkamrák úszómedencék kerékpártárolók raktérfelületek hulladéktárolók díszítõ elemek ACO SELF trapézlemezek Technikai adatok Rugalmassági tényezõ : N/mm 2 (DIN 53457) Hõvezetési képesség : 0,17 W/mK (DIN 52612) Hõtágulási együttható : 0,8 x 10-4 K-1 (DIN 53752) Víz felvétel : < 0,1 % (DIN 53495) Hõmérsékleti tûrés(classic) : > 60 C ( gyártói teszt alapján) Hõmérsékleti tûrés(plus) : > 80 C ( gyártói teszt alapján) Rögzítési séma ACO SELF plus trapézlemezek Trapéz 70/18 rögzítési pont: 1., 4., 7., 10., hullám Hullám (Szinusz) 76/18 rögzítési pont: 1., 4., 7., 10., hullám 100 kg/m 2 75 kg/m kg/m 2 75 kg/m 2 0,5 m 0,8 m 0,5 m 0,8 m 5 Hullám (Eternit) 70/18 rögzítési pont: 1., 3., 5., 8., hullám Hullám (Onduline) 70/18 rögzítési pont: 1., 3., 5., 8., hullám 100 kg/m 2 75 kg/m kg/m 2 75 kg/m 2 0,7 m 1,0 m 1,0 m 1,2 m Raktározási utasítás A lemezeket max. 50 cm magasan lehet egymásra rakni, ügyelve arra, hogy se napfénynek se nedvességnek ne legyenek kitéve. A lemezek max. 60 C meleget bírnak ki deformálódás nélkül. Ezért a lemezek szállításakor vagy tárolásakor mindig biztosítani kell a megfelelõ takarást, ami lehet kartonlap vagy ponyva. Biztosítsuk a lemezek szellõzését, szállítás, tárolás és beépítés utáni állapotban is. Tároláskor kerüljük a port (karcosodás). Poros lemezeket szerelés elõtt mossuk le. Amennyiben a lemezek a fentiek be nem tartása miatt deformálódnak, semmiféle felelõsséget nem vállalunk. max 60 ºC

6 Szerelési utasítás SELF Classic és Plus trapézlemezek Darabolás: rövid vas fûrészlapot, finomfogazású vagy gyémánt vágókorongot célszerû használni. Fúrás: A furat a lemez hosszától függõen 3-5 mm-rel nagyobb legyen, mint a csavar átmérõje. A csavarfuratokat mindig fúrni kell, sohasem lyukasztani. A fúrót a rajz szerint köszörüljük és élezzük. Tetőre szerelés Rozsdamentes facsavar Javasolt csavarfelhasználás kb: db/m 2. A terheléshez tartozó javasolt rögzítési távolságok az alábbi táblázatban találhatók (m-ben). Önmettsző acélcsavar (Függőleges szerelés esetén) %-os csúcsköszörülés Profil Hossztartó- terhelés Kereszttartó - terhelés Rögzítés-hullám 75 kg/m kg/m 2 50 kg/m kg/m 2 teteje/árok 70/18 0,8 m 0,5 m 1,0 m 0,8 m 1..4.,7.,stb. 76/18 0,8 m 0,5 m 1,0 m 0,8 m 1..4.,7.,stb. 94/34 1,0 m 0,7 m 1,2 m 1,0 m 1.,3.,5.,stb. 177/51 1,2 m 1,0 m 1,4 m 1,0 m 1.,3.,5.,stb. vagy 1.,3.,4.,6.,stb. 6 Szerelés Nem szabad szerelni 5 C alatt. A rajz mutatja a helyes átvezetést és rögzítést. Javasolt távtartó és csavarfelhasználás a rögzítéshez: kb db/m 2 A rögzítési távolság ne haladja meg a 80 cm-t trapézlemez esetén! A lemezeket csak letakart állapotban szabad szállítani és tárolni, tûzõ napon (egymásra téve) tartani a lemezeket tilos! A PVC tábla szabad vége a rögzítési ponttól legalább 40 mm, de max. 200 mm lehet. Hõtágulás és páralecsapódás elkerülése érdekében, megfelelõ szellõzést kell biztosítani! A görbületi sugár > 3 m (70/18 és 76/18 profiloknál), a tetõ lejtése min. 7% legyen. A táblákat átfedéssel kell rögzíteni (mindig távtartóval és gumialátétes rögzítõ csavarokkal)! Használjunk ACO SELF rendszertartozékokat a pontos szerelés miatt (csavar, távtartó)! A táblák rögzítésekor figyelembe kell venni az uralkodó szélirányt! PVC táblák beépítésekor figyelembe kell venni a dilatációt! Sose lépjünk vagy helyezzünk szerszámokat közvetlenül a PVC lemezre szerelés közben! A tartószerkezet lemez felöli oldalon csak fehér festékkel festhetõ! Garancia feltétele : Az ACO Magyarország a szerelési utasításainak betartása és az ACO SELF rendszertartozékok alkalmazása esetén vállal garanciát. Jégkárra és szélsõséges idõjárás okozta károkra garanciát NEM vállalunk. Tartósan erõs napfény hatására kismértékû elszínezõdés, fakulás elõfordulhat. Az 1,2 mm-nél vékonyabb lemezek várható élettartama 2-3 év, kültéren ideiglenes szerkezetként alkalmazhatóak.

7 PVC lemezek és kiegészítők PVC lemezek megnevezés hullám vastagság tábla szín rend. szám ár ár ár méret méret nettó nettó bruttó /m 2 /tábla /tábla SELF classic trapézlemez 70/18 0,8 mm 200 x 109 víztiszta S SELF classic trapézlemez 70/18 0,8 mm 200 x 109 bronz S SELF classic trapézlemez 70/18 0,8 mm 200 x 109 kék translucent S SELF classic trapézlemez 70/18 0,8 mm 250 x 109 víztiszta S SELF classic trapézlemez 70/18 0,8 mm 250 x 109 bronz S SELF classic trapézlemez 70/18 0,8 mm 250 x 109 kék translucent S SELF classic trapézlemez 70/18 0,8 mm 300 x 109 víztiszta S SELF classic trapézlemez 70/18 0,8 mm 300 x 109 bronz S SELF classic trapézlemez 70/18 0,8 mm 300 x 109 kék translucent S SELF classic trapézlemez 70/18 0,9 mm 200 x 109 víztiszta S SELF classic trapézlemez 70/18 0,9 mm 200 x 109 füst S SELF classic trapézlemez 70/18 0,9 mm 250 x 109 víztiszta S SELF classic trapézlemez 70/18 0,9 mm 250 x 109 füst S SELF classic trapézlemez 70/18 0,9 mm 300 x 109 víztiszta S SELF classic trapézlemez 70/18 0,9 mm 300 x 109 füst S SELF plus trapézlemez 70/18 1,2 mm 200 x 109 zöld S SELF plus trapézlemez 70/18 1,2 mm 200 x 109 terrakotta S SELF plus trapézlemez 70/18 1,2 mm 200 x 109 ezüst S Hullámlemez (szinusz) 76/18 0,8 mm 200 x 90 víztiszta S Hullámlemez (szinusz) 76/18 0,8 mm 200 x 90 bronz S Hullámlemez (szinusz) 76/18 0,8 mm 250 x 90 víztiszta S Hullámlemez (szinusz) 76/18 0,8 mm 250 x 90 bronz S Hullámlemez (szinusz) 76/18 0,8 mm 300 x 90 víztiszta S Hullámlemez (szinusz) 76/18 0,8 mm 300 x 90 bronz S Hullámlemez (szinusz) 76/18 0,9 mm 200 x 103 víztiszta 1) S Hullámlemez (szinusz) 76/18 0,9 mm 200 x 103 füst 1) S Hullámlemez (szinusz) 76/18 0,9 mm 250 x 103 víztiszta 1) S Hullámlemez (szinusz) 76/18 0,9 mm 250 x 103 füst 1) S Hullámlemez (szinusz) 76/18 0,9 mm 300 x 103 víztiszta 1) S Hullámlemez (szinusz) 76/18 0,9 mm 300 x 103 füst 1) S Hullámlemez (eternit) 177/51 1,2 mm 200 x 92 víztiszta S Hullámlemez (eternit) 177/51 1,2 mm 250 x 92 víztiszta S Hullámlemez (onduline) 94/34 1,0 mm 200 x 94 víztiszta S ) Kérjen tájékoztatást Kiegészítők PVC lemezekhez megnevezés hullám csavar db/ rend. szám ár ár méret méret csomag nettó bruttó /csomag /csomag Távtartó 76/ S Távtartó 177/51 25 S Távtartó 70/ S Távtartó 94/34 50 S Önmetszõ facsavar gumi alátéttel 4,5 x S Önmetszõ facsavar gumi alátéttel 4,5 x S Önmetszõ facsavar gumi alátéttel 4,5 x S Fényáteresztő képesség Víztiszta: 83% Füst: 74% Bronz: 67% Transluzent blue: 75% Zöld: 0% Terrakotta: 0% Ezüst: 0% facsavar (fa tartószerkezetbe): pl. 4,9 x 35 mm A megadott árak az ACO raktárában (1106 Budapest, Jászberényi út ) történõ átvétellel értendõek. Az árjegyzék tõl visszavonásig, vagy új árjegyzék kibocsátásáig érvényes. Minden korábbi árjegyzék érvénytelen. Az árváltozás jogát fenntartjuk, az esetleges nyomdahibákért és tévedésekért felelõsséget nem vállalunk.

8 S-2/ ACO Magyarország Építőelemeket Forgalmazó Bt Budapest Jászberényi út Tel.: +(36-1) Fax: +(36-1) Honlap:
