1 Épületszerkezetek temperálása Irodák és középületek költség- és energiahatékony fűtéséhez és hűtéséhez

Rendszer leírás Így működik az épületszerkezet temperáló (TAB) rendszer Több emeletes épületek korszerű kombinált fűtési és hűtési rendszere Nappal Ha irodaházat vagy középületet készül tervezni,

Az Uponor TAB rendszere a beton hőtehetetlenségét használja ki úgy, hogy a fűtő- illetve hűtővizet szállító csővezetékeket beépítik az épület szerkezetébe.

2 Rendszer leírás Így működik az épületszerkezet temperáló (TAB) rendszer Több emeletes épületek korszerű kombinált fűtési és hűtési rendszere Nappal Ha irodaházat vagy középületet készül tervezni, gondolnia kell a szellőzésre, légkondicionálásra és fűtésre. Mindegyik külön-külön is jelentős feladat és költség. Gondolja át: Miért nem integrálja a beltéri klímarendszert az építés kezdetén? Az Uponor TAB rendszere a beton hőtehetetlenségét használja ki úgy, hogy a fűtő- illetve hűtővizet szállító csővezetékeket beépítik az épület szerkezetébe. Ily módon a mennyezetek, padlók és falak elsősorban érezhetően hozzájárulnak a hűtéshez, másodsorban pedig az épület alapvető fűtéséhez. A beépített csőrendszerrel az épület betonelemeinek tömegét használják fel a hőmennyiségek tárolására és leadására. Bár az Uponor TAB rendszere nem légkondicionáló és nem helyettesíti a szellőzőrendszert, a hagyományos technológiák feladatait a minimálisra csökkenti - ami elősegíti a lehető legjobb beltéri környezet kialakítását. Mindezt láthatatlan, hallhatatlan módon, huzat nélkül. Ez az alkalmazás alapjában innovatív! Nappal a tető hűtött betonlemeze felveszi a helyiségből és a közvetlen napsütésből eredő hőmennyiséget. Éjszaka Üzemi hőmérséklete a belső hőmérséklethez közeli. Tökéletes megoldás a megújuló és szabadhűtő (Free Cooling) rendszerek integrálására - igazán fenntartható! Megfelel a fenntartható építési előírásoknak, mint a LEED, BREEAM és DGNB. Könnyen kombinálható a hagyományos fűtési, hűtési és szellőztetési rendszerekkel. Az Uponor a projekt kialakításától kezdve műszaki segítséget nyújt. Éjszaka a tető betonlemezét szabad hűtéssel vagy a hűtőberendezéssel lehűtik. 2

3 Hogyan térül meg az Uponor TAB rendszer? A kényelem, megbízhatóság és alacsony energiafelhasználás rövid és hosszú távú előnyei Kényelmét egy olyan rendszer által nyújtott optimális hőmérséklet biztosítja, amely nem keringteti a levegőt: nincs por, nincs huzat - egészséges beltéri környezetet biztosít. A láthatatlan rendszer a hely kialakításában és a rugalmas beltéri elrendezésben is szabadságot biztosít. Az Uponor TAB rendszerének megbízhatóságát 1997 óta több mint 1000 építési projekt igazolta az épületszerkezetbe biztonságosan beépített hőátadó rendszerekkel. Az alacsony energiafelhasználást a közepes üzemi vízhőmérséklet (18-28 C) biztosítja, amely közel áll a belső tér hőmérséklethez. Ez növeli a fűtő- és hűtőberendezés hatékonyságát és lehetővé teszi a megújuló és szabad hűtő rendszerek felhasználását, alacsony energiaigényű kialakításban. Végül, de nem utolsósorban az Uponor TAB rendszere költséghatékony. Ez az építési fázistól az épület teljes élettartamán át tart. Az Uponor TAB rendszer tökéletesen működik a talaj energiaforrásaival a középületek ellátásának ez az igazán fenntartható módja. Alacsony beruházási költség: %-kal kisebb másodlagos hűtő-, fűtőberendezések és légkondicionáló légcsatornák. Alacsony karbantartási és üzemeltetési költség: Akár 50 % megtakarítás a hagyományos légkondicionáló rendszerekhez képest! Gyors beépíthetőség, és az előregyártott konstrukciónak köszönhetően kiváló minőség. Tökéletes megoldás a megújuló energiaforrások integrációjához. Ideális hatékony hőszigeteléssel és napárnyékolással készülő modern fenntartható épületek esetén. Az álmennyezetek elhagyhatósága miatt kisebb építési belmagasság és kevesebb anyag szükséges. Az építészeti és belsőépítészeti tervezés legnagyobb szabadságát biztosító láthatatlan rendszer. Kerülje el a beteg épület szindrómát : Az Uponor TAB rendszerében sem zaj, sem huzat, sem por nem keletkezik. 3

A rendszer áttekintése Az Uponor megoldása az épületek TAB Contec rendszer a tökéletes beltéri klíma magas hatásfokú energiakoncepciója 1 2 3

4 A rendszer áttekintése Az Uponor megoldása az épületek TAB Contec rendszer a tökéletes beltéri klíma magas hatásfokú energiakoncepciója Contec ON a felszínhez közeli TAB rendszer: Nagy teljesítményű és gyors reagálású kialakítás Padlófűtés tökéletes beltéri klímát biztosít télen 13 4

kellemes sugárzó hűtésére 7 Contec TS a TAB rendszer temperáló csatlakozója: További hűtőpanelek csatlakoztatásának 8 Különböző TAB rendszer kialakítások a kényelmi igények kielégítésére 1 Contec ON

5 kellemes sugárzó hűtésére 7 Contec TS a TAB rendszer temperáló csatlakozója: További hűtőpanelek csatlakoztatásának 8 Különböző TAB rendszer kialakítások a kényelmi igények kielégítésére 1 Contec ON nagy teljesítményű + Contec TS panellel Contec ON standard teljesítményű Contec + Contec TS panel nélkül Contec + Contec ON nagy teljesítményű a periferikus területeken Contec + padlóhűtés a periferikus területeken Padlófűtés Contec ON nagy teljesítményű + Contec TS panellel Contec ON nagy teljesítményű Contec + Contec TS panellel Contec + Contec ON nagy teljesítményű a periferikus területeken Contec Padlófűtés Uponor felszálló vezetékek, megfordított visszatérő rendszer és osztó-gyűjtők Energiaforrások a talajban a TAB rendszer legnagyobb megtérülését teszik lehetővé 5

Referenciák Az Uponor TAB rendszer különböző épülettípusokban irodák és középületek múzeumok és könyvtárak bemutatótermek oktatás és egészségügy, oktatás Euromed Klinika, Fürth-i Klinika, Németország

Dockland, irodák, Hamburg, Berliner Bogen, irodák, Hamburg, Németország Feladat: A kis hőterhelésű kettős homlokzatfelület és a nagy aktív felület miatt a TAB csak éjszaka működhet szabadon

6 Referenciák Az Uponor TAB rendszer különböző épülettípusokban irodák és középületek múzeumok és könyvtárak bemutatótermek oktatás és egészségügy, oktatás Euromed Klinika, Fürth-i Klinika, Németország Feladat: Higiénikus és gazdaságos megoldás kialakítása minimális levegő- és pormozgással, alacsony energiafogyasztással. Dockland, irodák, Hamburg, Berliner Bogen, irodák, Hamburg, Németország Feladat: A kis hőterhelésű kettős homlokzatfelület és a nagy aktív felület miatt a TAB csak éjszaka működhet szabadon felhasználható hűtéssel Feladat: A legjobban elfogadható munkakörnyezet kialakítása a legnagyobb építészeti szabadság mellett. Hadi Teherani BRT Architekten LLP, Hamburg: A TAB épületszerkezet temperáló rendszerrel kevesebb zavaró radiátorra van szükség és elhagyhatók az álmennyezetek is. 6

hűtésre történő hatékony felhasználásában, mivel kiváló hőmérsékleti komfortérzetet biztosít.

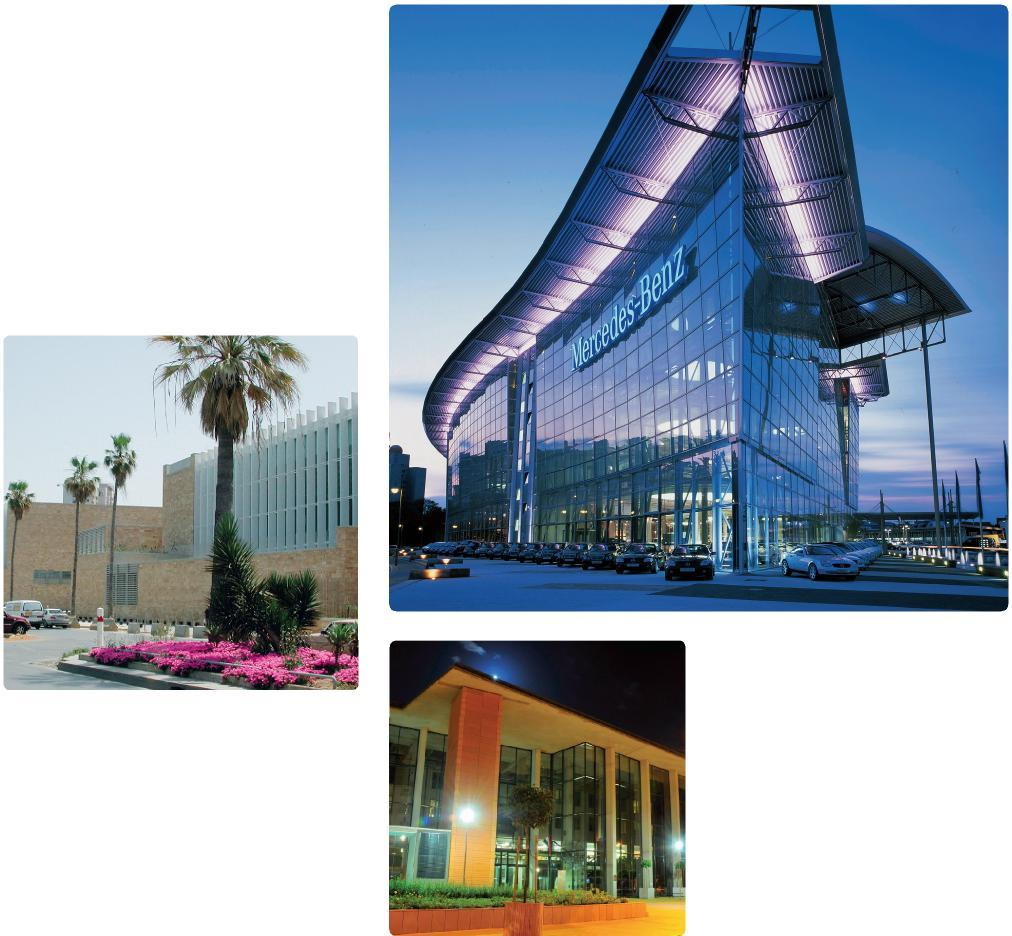

7 Dipl.-Phys. Stefan Holst TRANSSOLAR Energietechnik GmbH, klímatechnológiai vállalkozás, Stuttgart Munich New York: A TAB épületszerkezet temperáló rendszer meghatározó lett a megújuló energiák fűtésre és hűtésre történő hatékony felhasználásában, mivel kiváló hőmérsékleti komfortérzetet biztosít. Mercedes World bemutatóterem Berlin, Németország Feladat: Teljes építészeti szabadság mellett 300 gépkocsi bemutatása úgy, hogy a látogatókat lenyűgözze a Mercedes mozgékonysága. American University, Beirut, Libanon Feladat: Megfelelni a nehéz, forró klimatikus viszonyoknak, és viszonlyag szabad hűtési kialakítása a Földközi-tengernek Semmelweis Orvostudományi Egyetem, Budapest, Magyarország Feladat: Nagy TAB rendszer beépítése nagyon rövid idő alatt, előregyártott TAB modulokból. 7

8 08/10 A változtatás jogát fenntartjuk! Az épületszerkezetek temperálásának főbb előnyei: Megbízhatóság válassza a kipróbált rendszert Az Uponor TAB rendszert 1997 óta több mint 1000 épületben alkalmazták különféle éghajlati régiókban. Alacsony energiaigény energia (és pénz) megtakarítása az üzemeltetés során Az Uponor TAB rendszer szabadon felhasználható és olcsó energiát használ az olcsó exergia tervezési elveknek megfelelően. Kényelem hozzon létre jobb, egészségesebb beltéri környezetet Az Uponor TAB rendszer csendes, a beltérben sem por, sem huzat nem keletkezik. A tökéletes lakó- és munkahelyekhez. Uponor Épületgépészeti Kft. South Buda Business Center 1117 Budapest, Budafoki út 56. Hungary T +36 (1) F +36 (1) W E info.hungary@uponor.com Uponor GmbH International Sales P.O. Box Hassfurt Germany T +49-(0) F +49-(0) E international@uponor.com W
