Biopolimerek 2. Dr. Tábi Tamás Tudományos Munkatárs
|
|
- Erik Szabó
- 7 évvel ezelőtt
- Látták:
Átírás
1 Biopolimerek 2 Dr. Tábi Tamás Tudományos Munkatárs MTA BME Kompozittechnológiai Kutatócsoport Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki kar, Polimertechnika Tanszék December 2.
2 A lebontható polimerek fő képviselői
3 Lebontható polimerek csoportosítása Agro-polimerek Lebontható poliészterek
4 Keményítő, Termoplasztikus keményítő (TPS)
5 Keményítő Ez milyen polimer? A poliszacharidok csoportjába tartozik a szénhidrát alapú keményítő (C 6 H 10 O 6 ), amely egy (az 1,4 (vagy 1,6) szénatomok pozíciójában) ismétlődő glükóz egységekből álló természetes, poláros polimer. Hogyan állítják elő? A növények a fotoszintézis során megtermelt szőlőcukrot (glükóz, monoszacharid) keményítő (poliszacharid) formájában raktározzák, azaz energiatároló funkciót lát el. A keményítő az évenként sokmillió tonnás nagyságrendben képződő biomassza egyik fő alkotója (Magyarországon a 2008-as adatokat tekintve 16 millió tonna gabonát termesztettek, amelynek fő része a búza és a kukorica). Megtalálható az évenként megújuló gabonafélékben (pl. búza, kukorica), a burgonyafélékben, és a hüvelyes növényekben (pl. borsó). Egységnyi tömegű kukoricának 67m% a keményítőtartalma, a búzának 68m%, a burgonyának 18m%, a rizsnek pedig 75m%.

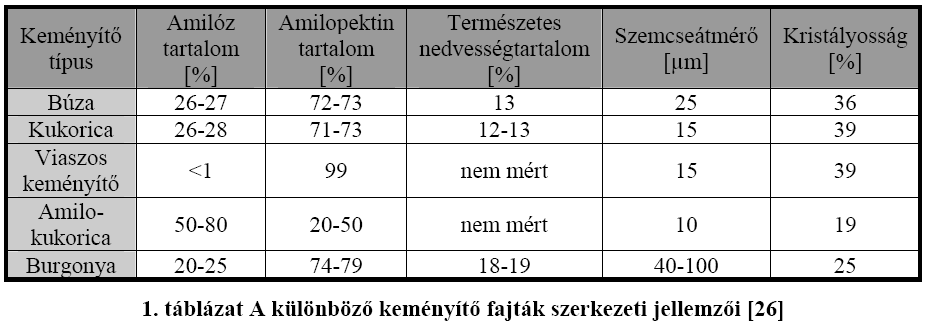

6 A keményítő alkalmazása? A keményítőt leginkább élelmiszeripari célokra használják tészták készítésére, mártások, levesek, főzelékok sűrítésére, ipari szőlőcukor gyártásra, de például a gyógyszeripari tabletták hordozóanyaga is ez. Keményítő Szerkezete, tulajdonságai? Maga a keményítő egy színtelen, szagtalan, ízetlen fehér por. Mikroszkóp alatt pedig megfigyelhető a szemcsés szerkezete. Vízben elkeverve dilatáns folyadékot alkot, vagyis a deformáció-sebesség növelésével a viszkozitás nő ( vízen járás ). Két óriásmolekula, a lineáris amilóz és az elágazó amilopektin alkotja.
7 Keményítő
8 Keményítő és termoplasztikus keményítő Feldolgozása? A keményítő szemcsés szerkezettel rendelkezik, amely önmagában nem feldolgozható termoplasztikus polimer feldolgozási technikákkal, mivel a bomlási hőmérséklete kisebb, mint az olvadási hőmérséklete. A hozzáadott lágyítótartalom és nyírás segítségével azonban elnyírható a szemcseszerkezete és egy homogén massza képződik. Ez a folyamat a lágyító-anyag tartalom függvényében eredményezhet élelmiszeripari keményítőt vagy úgynevezett termoplasztikus keményítőt (TPS ThermoPlastic Starch). A TPS valójában nem hőre, hanem hőre és nyírásra együttesen lágyuló (termo-mechano-plasztikus).

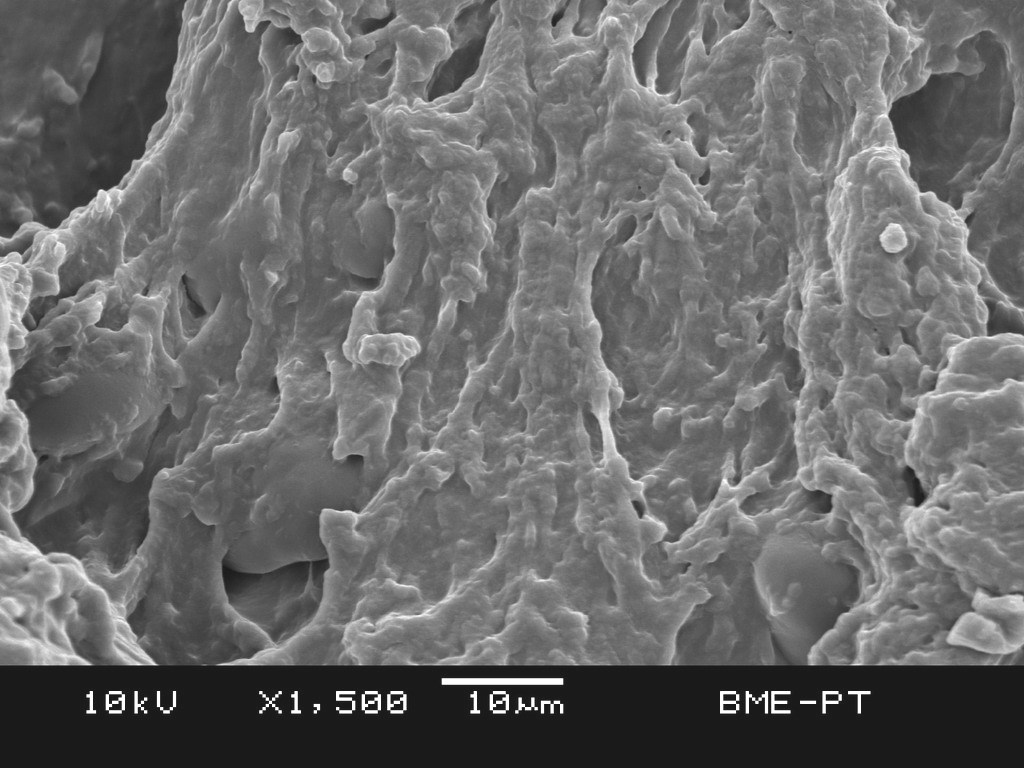

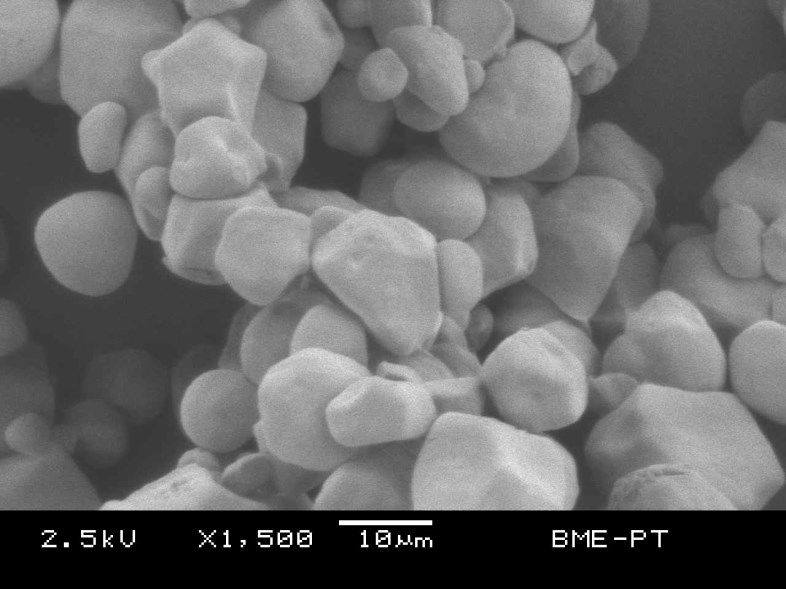

9 Keményítő és termoplasztikus keményítő

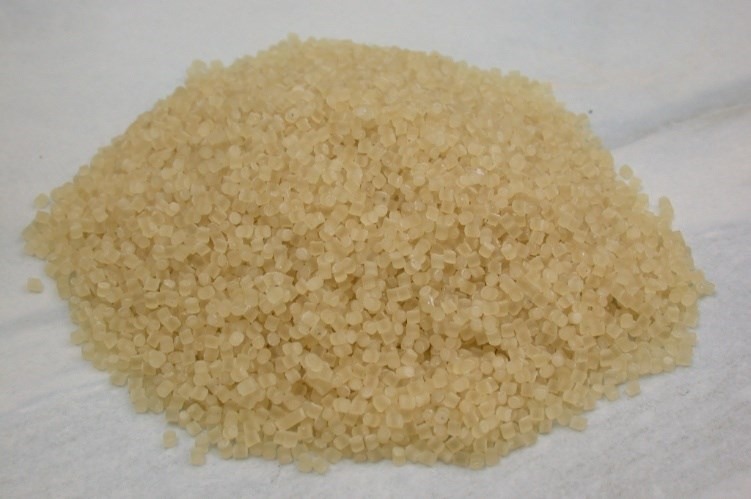

10 Termoplasztikus keményítő A TPS tulajdonságai: - Mivel most már termoplasztikus így feldolgozható hagyományos polimer alakadási technológiákkal - Olcsó, mivel a keményítőből előállítható, ami nagy mennyiségben rendelkezése áll - Jó oxigén és szén-dioxid záró képességgel rendelkezik, de zsírokkal, olajokkal szemben nem ellenálló - Mechanikailag gyenge (nagymértékben függ a lágyítótartalmától) - Nagyfokú zsugorodással rendelkezik - Nedvességfelvétele nagy, sőt, vízoldható - Öregszik, azaz idővel változnak a mechanikai tulajdonságai - Mindezek alapján önmagában csak erős korlátokkal használható
11 Termoplasztikus keményítő Lebomlása? Könnyen, gyorsan lebomlik, többek között az emberi szervezetben is, hiszen emészthető, valamint naponta esszük. Nem csak komposztálható, de biotikus környezetben is lebomlik! Alkalmazása? Mivel önmagában csak erős korlátokkal használható, így legtöbb esetben a szintén lebomló PCL-lel társítják. Így jutunk el a Novamont vállalat Mater-Bi termékcsaládjához. Ezek az alapanyagok leginkább az LDPE és PP-hez hasonló tulajdonsággal rendelkeznek, így komposztáló zsákokként, bevásárlózacskóként, talajtakaró fóliaként, egyszer használatos evőeszközökként használható. Ára jelenleg 2,5-3 Euró/kg körül alakul. Másik fő alkalmazási területe a Polivinil-alkohollal (PVOH) való társítása, amely esetében vízoldható fóliához jutunk, vagy habosítása esetén vízoldható térkitöltő csomagolóanyaghoz. Pusztán a keményítőt (tehát nem TPS-t) töltőanyagként gumiabroncsokban is használják kisebb gördülési ellenállás, csökkentett zajhatás, csökkentett fogyasztás és CO 2 kibocsátás elérésére.
12 Termoplasztikus keményítő Hagyományos polimerek helyettesítése? Önmagában semmit, de TPS/PCL keverékként jó eséllyel helyettesítheti az LDPE-t és a PP-t, valamint a TPS/PVOH keverékként a habosított PS-t ( Hungarocell ).
13 Mater-Bi (=TPS/PCL keverék)
14 Politejsav (PLA)
15 Tejsav, Politejsav Ez milyen polimer? A Politejsav (Poly(Lactic Acid) (PLA)) egy termoplasztikus (részben kristályos), alifás poliészter. Hogyan állítják elő? Megújuló erőforrásból, pontosabban keményítőből (poliszacharid) vagy cukorból (diszacharid). Első lépésként a keményítőt (vagy cukrot), mint glükóz-származékot savas hidrolízissel szőlőcukorra (glükóz) bontják, amelynek tejsavas erjesztésekor (fermentáció) pedig tejsav képződik. A tejsavbaktériumok (Lactobacillus) jelenlétében a folyamat során a szőlőcukorból (C 6 H 12 O 6 ) tejsav (C 3 H 6 O 3 ) képződik: C 6 H 12 O 6 = 2C 3 H 6 O 3 A tejsav alkalmazása? A tejsavat leginkább élelmiszeriparban hasznosítják antioxidánsként, élelmiszerek savanyítására (káposzta) vagy tartósítószerként (E270). Emellett az emberi szervezet is termeli (izomláz), valamint fertőtlenítő hatása is van, így például a szájban, belekben is megtalálható.
16 Tejsav, Politejsav Szőlőcukor (keményítőből előállítva) tejsavas erjesztése során tejsav képződik
17 Tejsav, Politejsav Poly(lactid acid) vagy Poly(lactide)? Mindkettő PLA rövidítésű PLLA Poli-L-tejsav (részben-kristályos) PDLA Poli-D-tejsav (részben-kristályos) PDLLA Poli-D,L-tejsav (amorf) PLA Politejsav (általában <5% D-laktid tartalom)
18 Tejsav, Politejsav
19 A Politejsav tulajdonságai A PLA tulajdonságai: - Mechanikailag kiváló (60-65 MPa szilárdság, 3 GPa merevség), de rideg (PS-hez hasonló tulajdonságok), azaz csak 3-5% körüli szakadási nyúlással rendelkezik és ütőszilárdsága is kicsi - Zsugorodása csekély (0,3-0,5%) - Lassú kristályosodás jellemzi, ömledékállapotból lehűtve nagy valószínűséggel teljesen amorf terméket kapunk - Átlátszó termékek gyárthatóak belőle, de a kristályosság növelésével átlátszósága elvész - Mivel a T g =55-65 C, így a hőállósága is kicsi (amorf termék esetén) - T g fölé melegítve intenzív hideg-kristályosodás indul be - Hagyományos technológiákkal feldolgozható, de a feldolgozásra érzékeny (hőmérséklet, tartózkodási idő) - Hidrofil, de nem vízoldható; vízgőz és gázzáró képessége a PET-nél jelentősen rosszabb, ugyanakkor aromazárása és zsírállósága kitűnő, erősen poláros - UV fénynek, alkoholnak ellenáll, de savaknak, lúgoknak nem - Széleskörűen módosítható ömledékkeveréssel (extruzió) - Ára jelenleg a PC ára körül alakul (1,9 Euro/kg)
20 A Politejsav kristályosodása, termo-mechanikai tulajdonságai

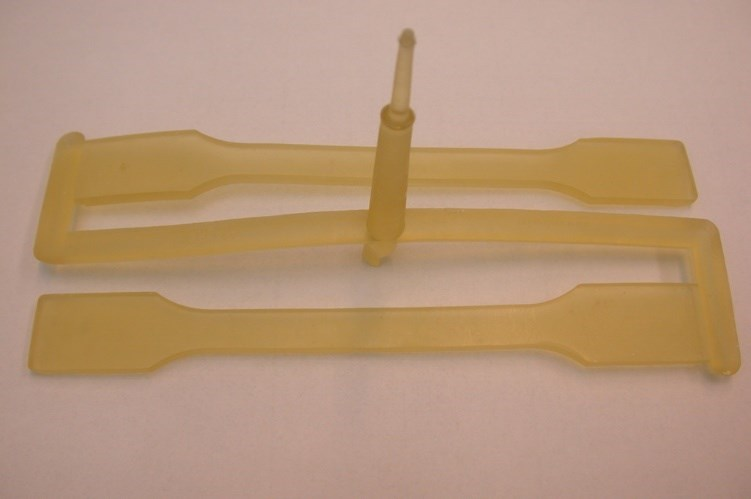

21 PLA kristályossága, közvetlen újrafeldolgozása Tárolási modulusz [MPa] ,1 1 C/perc 2 C/perc 5 C/perc 10 C/perc 15 C/perc 20 C/perc Növekvő felfűtési sebesség Hőmérséklet [ C] dq/dt [mw] Exoterm Hőmérséklet [ C] Relatív intenzitás [-] , , , , , teta szög [ ]
22 PLA kristályossága, közvetlen újrafeldolgozása Relatív intenzitás [-] Tárolási modulusz [MPa] ,1 5 7, , , , , teta szög [ ] 80 C, 10 perc 80 C, 20 perc 80 C, 30 perc 80 C, 40 perc 80 C, 50 perc 80 C, 60 perc 100 C, 10 perc Növekvő kristályosság Hőmérséklet [ C] Hőmérséklet [ C] Hőkezelési idő és Kristályosodási Kristályolvadási Kristályosság hőmérséklet csúcs [ C] entalpia [J/g] csúcs [ C] entalpia [J/g] [%] 80 C, 10 perc 105,4-18,4 150,8 20,9 3,3 80 C, 20 perc 100,9-16,3 152,1 21,4 6,7 80 C, 30 perc 99,4-17,8 151,9 21,8 5,3 80 C, 40 perc 95,4-13,2 152,1 23,0 13,0 80 C, 50 perc 91,1-11,4 150,9 24,5 17,3 80 C, 60 perc 96,4-7,5 150,4 23,4 21,0 100 C, 10 perc nincs nincs 151,4 25,8 34,1 120 C, 10 perc nincs nincs 151, ,4 dq/dt [mw] Exoterm dq/dt [mw] Exoterm Hőmérséklet [ C]
23 A Politejsav feldolgozása

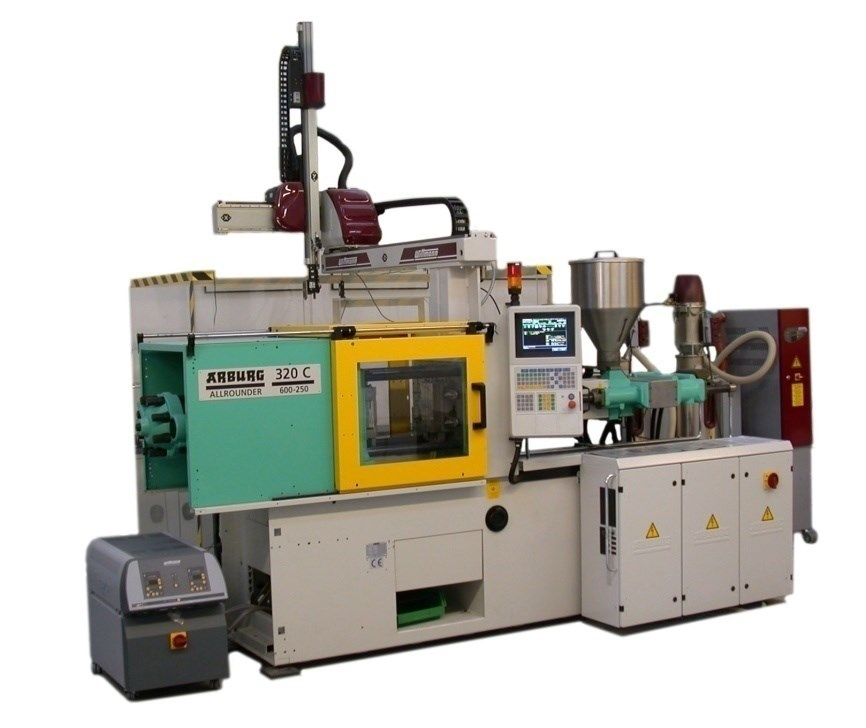

24 PLA fröccsöntése - Hosszú, intenzív hűtés (T g =60 C) - Hosszú utónyomási idő, hogy az elosztórendszer is lunkermentes legyen - Szerszámüreg oldalferdesége (csekély zsugorodás) - Torlónyomás az ömledék homogenitás érdekében - Lehetőség szerint lefuvatás alkalmazása

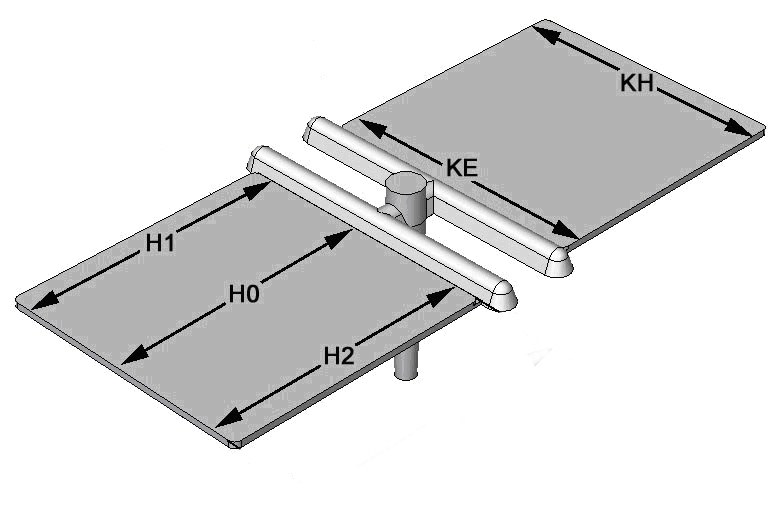

25 PLA zsugorodása Zsugorodás [%] 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 H0 HSZ KE KH Zsugorodás [%] 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 H0 HSZ KE KH 0, Idő [óra] Utónyomás [bar]

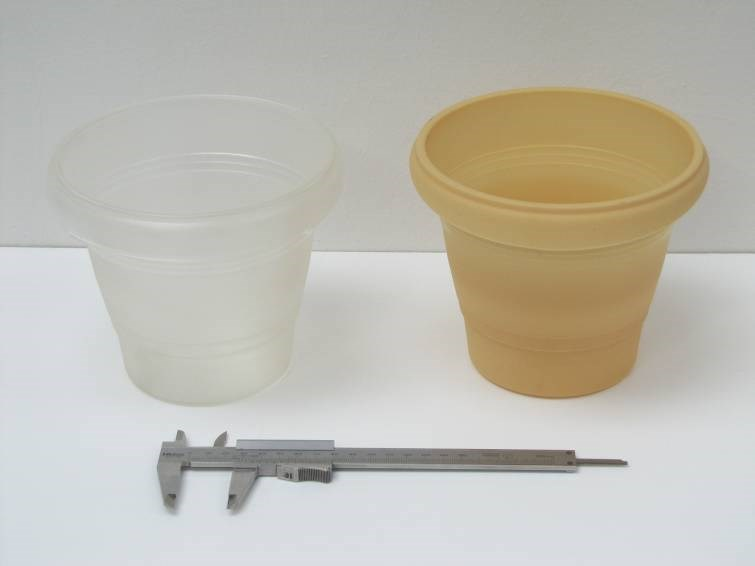

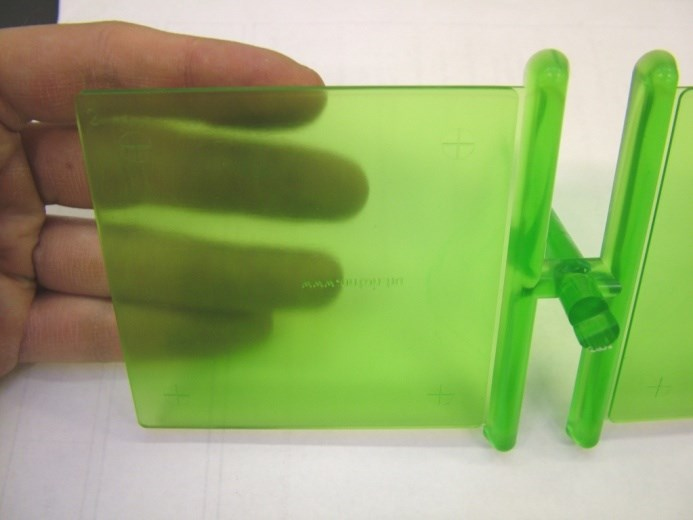

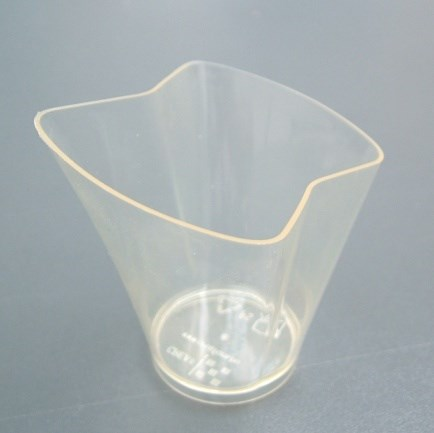

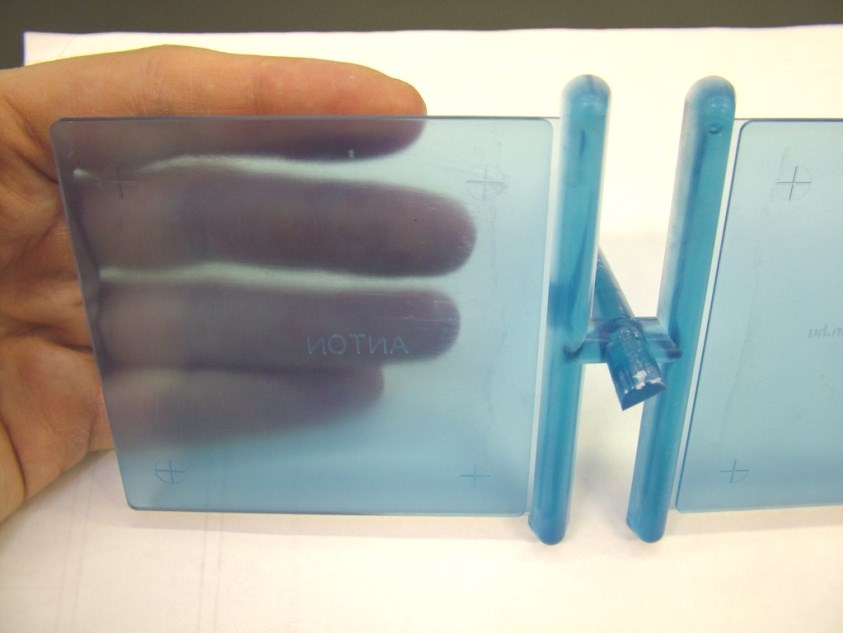

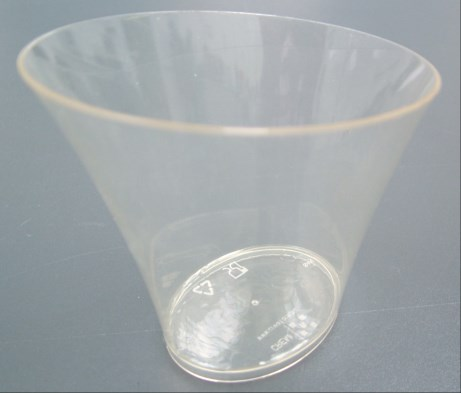

26 PLA fröccsöntése

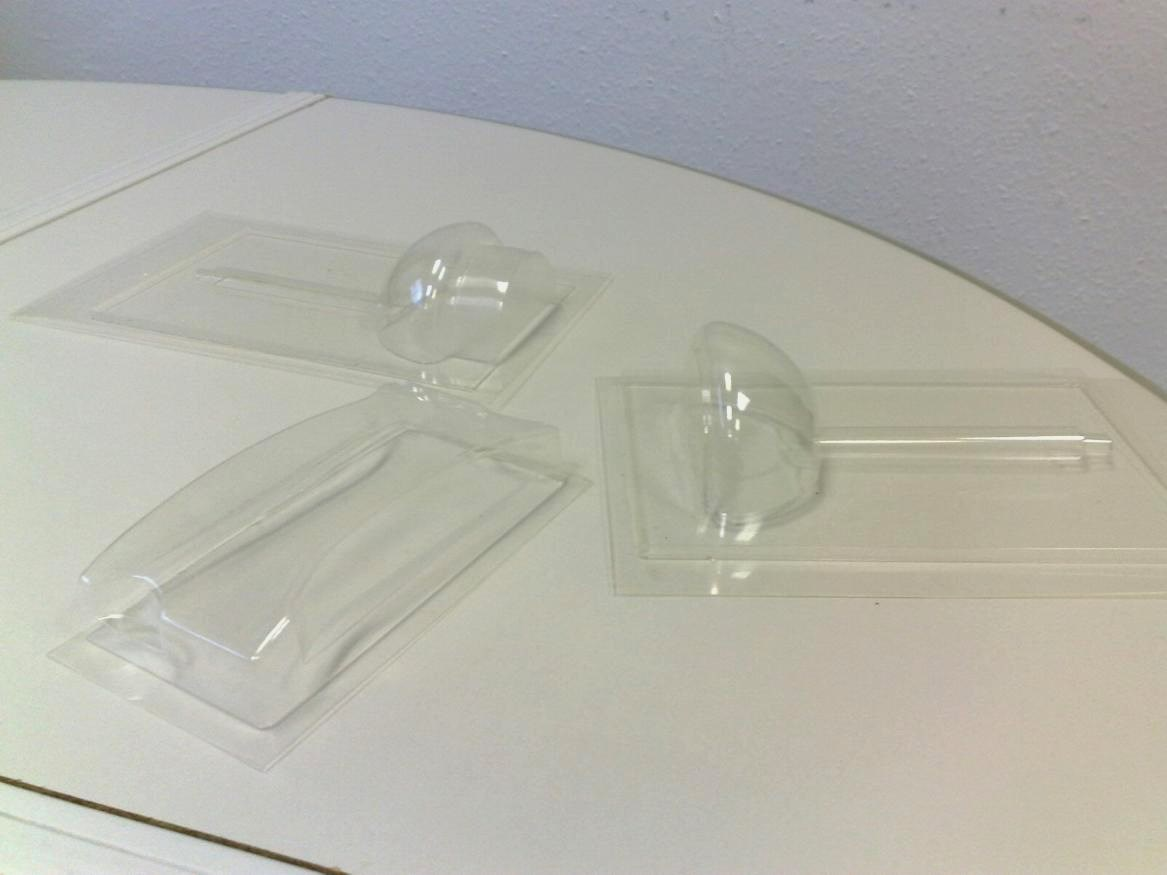

27 PLA vákuumformázása

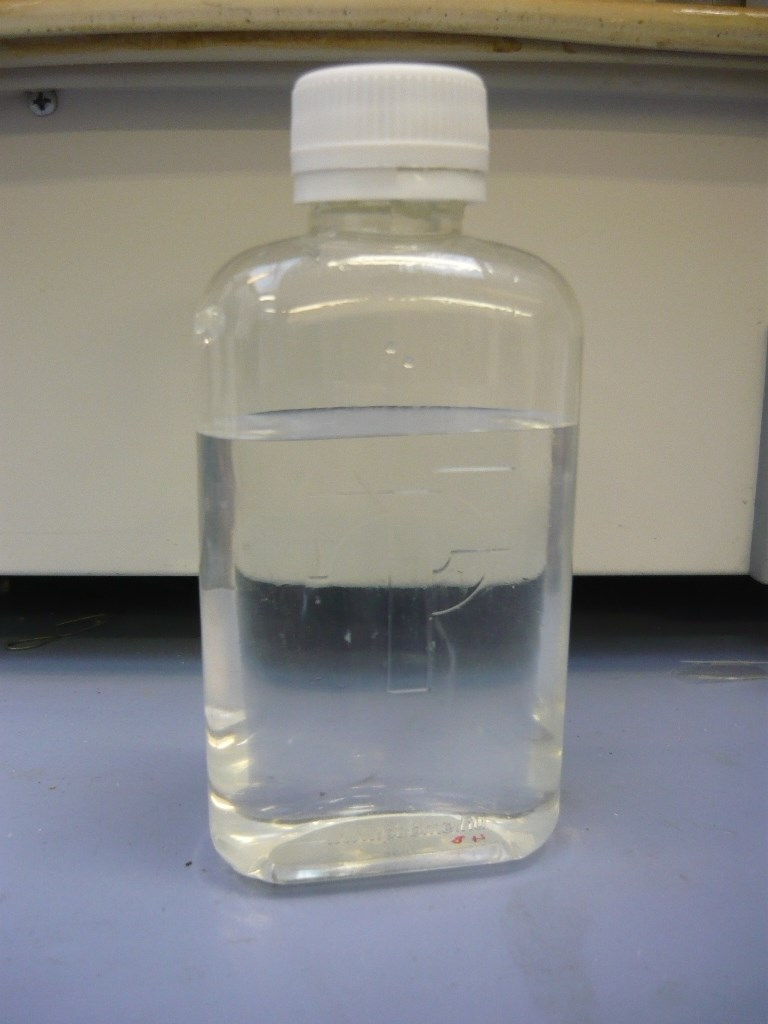

28 PLA palackfúvása

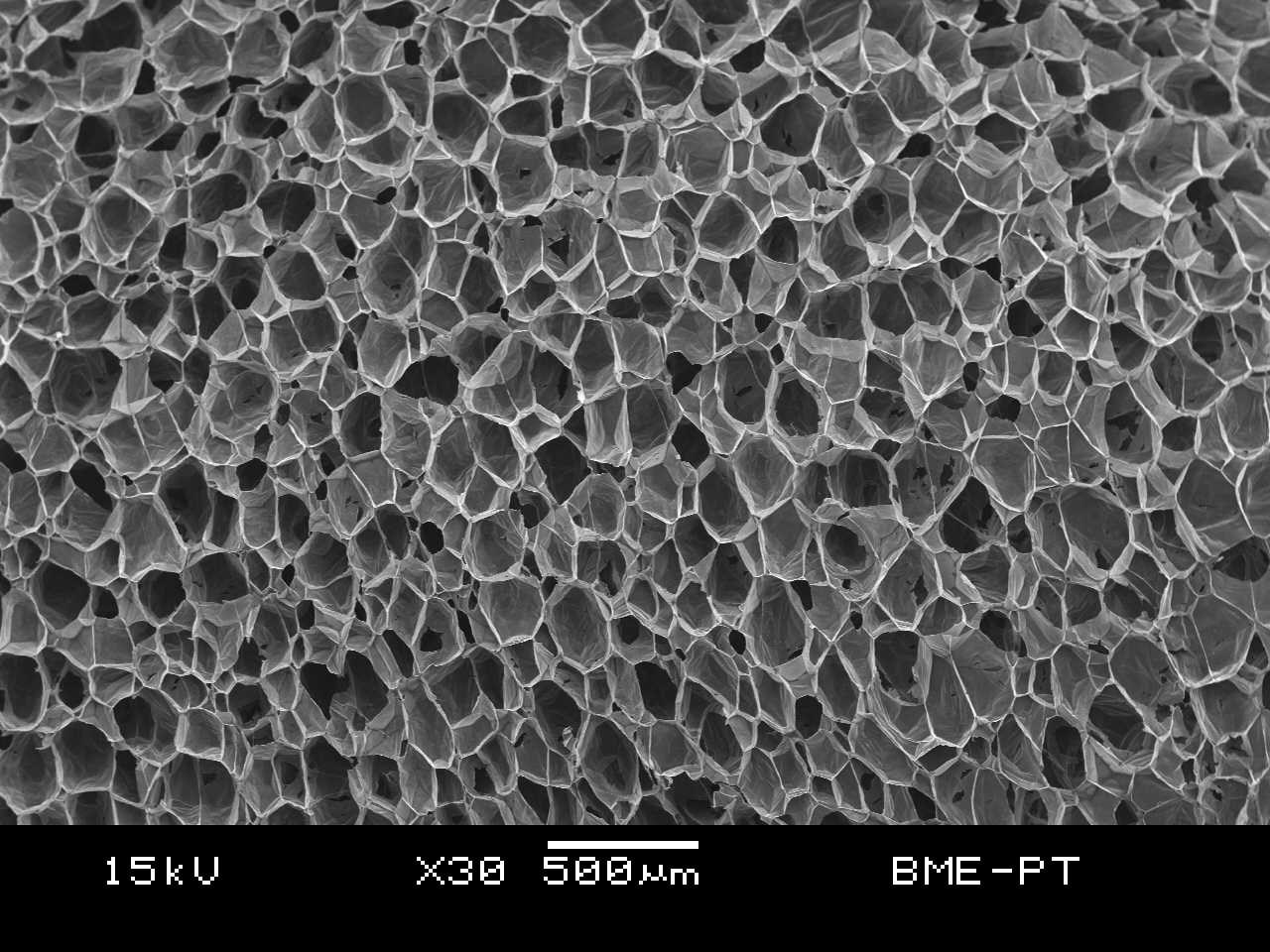

29 PLA habosítása PLA fizikai hab (CO 2 ) + Talkum + Lánchossz növelő PLA fizikai hab (CO 2 )
30 A Politejsav módosítása

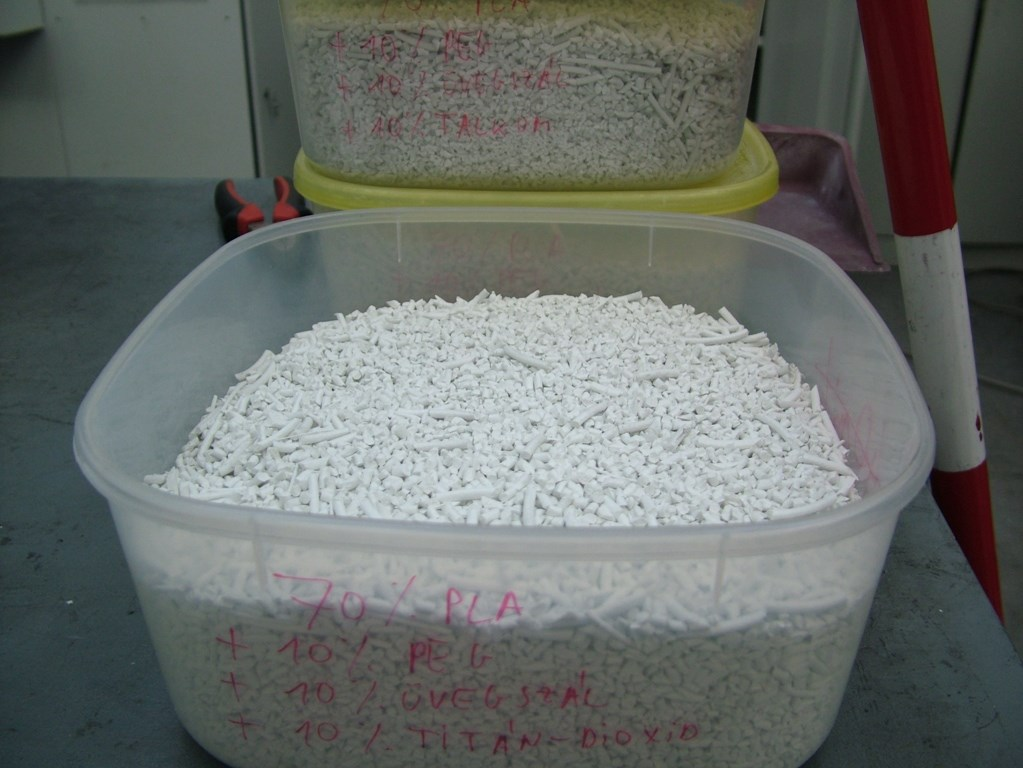

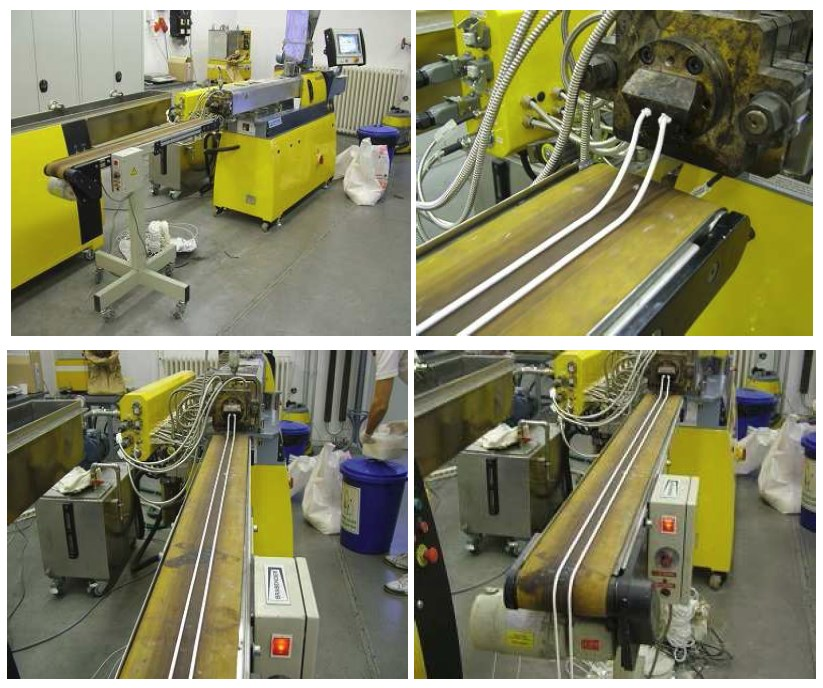

31 PLA alapanyag módosítások

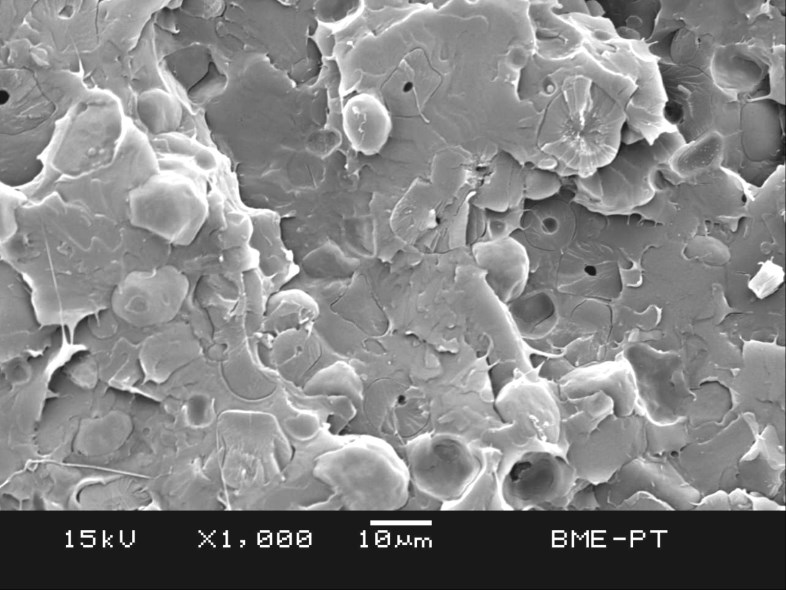

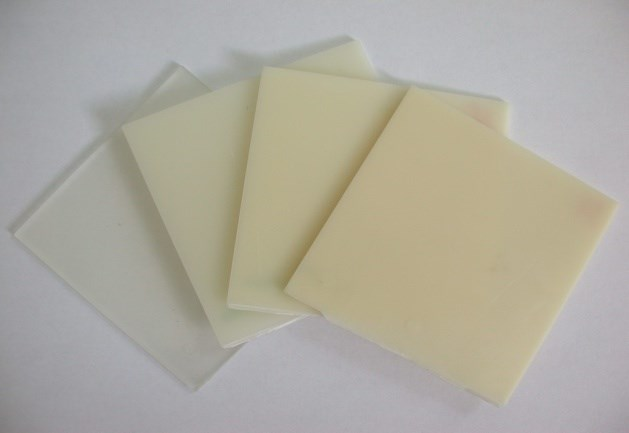

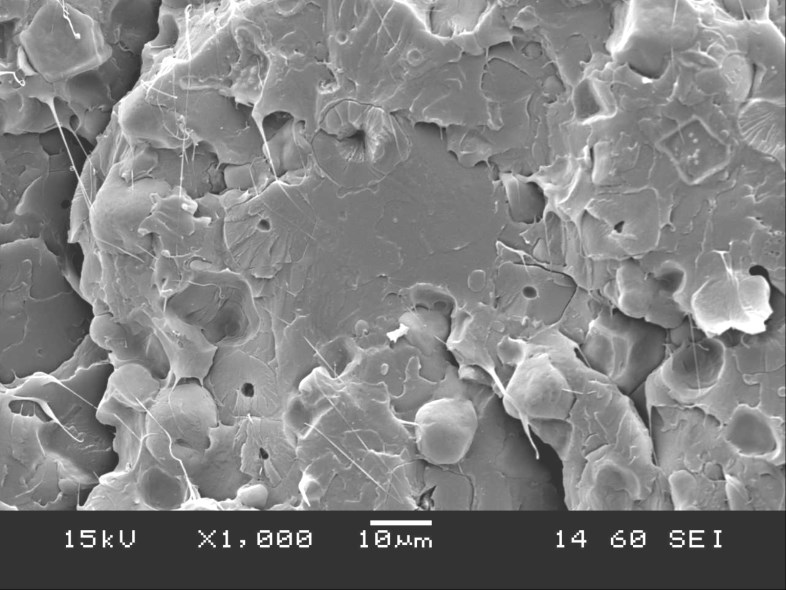

32 Keményítő töltésű PLA Keményítővel töltött Politejsav ( %) Szakítóvizsgálat Húzó rugalmassági modulusz [MPa] Húzószilárdság [MPa] Maximális erőnél mért nyúlás [%] 3260 ± 210 (97%) 60,1 ± 2,2 (94%) 2,03 ± 0,11 (84%) Hajlítóvizsgálat Hajlító rugalmassági modulusz [MPa] Hajlítószilárdság [MPa] Maximális erőnél mért nyúlás [%] 2680 ± 190 (73%) 85,9 ± 0,8 (69%) 2,15 ± 0,06 (57%) Cél a lebomlási idő csökkentése rövidtávú alkalmazásokhoz
33 33 Keményítő töltésű PLA vízfelvétele Felvett vízmennyiség [m%] Keményítő tartalom eredeti PLA extrudált PLA 5m% keményítő 10m% keményítő 15m% keményítő 20m% keményítő 25m% keményítő 30m% keményítő Felvett vízmennyiség [m%] Tárolási idő y = 0,2348x + 0,62 R 2 = 0,9933 y = 0,1998x + 0,62 R 2 = 0,9922 y = 0,1717x + 0,62 R 2 = 0,9911 y = 0,1284x + 0,58 R 2 = 0,9897 y = 0,1025x + 0,53 R 2 = 0,9854 y = 0,0625x + 0,39 R 2 = 0, óra 50 óra 77 óra 149 óra 246 óra 653 óra Tárolási idő [óra] Keményítő tartalom [m%] Felvett vízmennyiség [m%] Mért tömegnövekedés Számolt tömegnövekedés Keményítő tartalom Tárolási idő [óra] m t)[ g] m c 3 (2t ) m ( 1 e Keményítőtartalom [m%] c [g/s] m [m%] R 2 [-] 5 0, ,49 0, , ,65 0, , ,30 0, , ,52 0, , ,54 0, , ,56 0,998 3

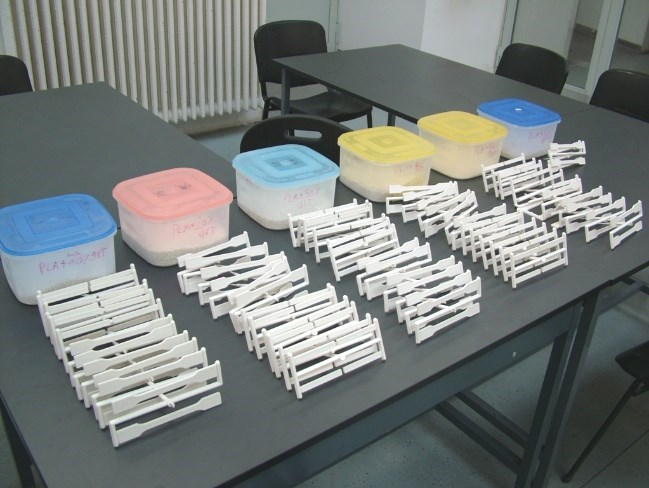

34 Krétapor töltésű PLA Krétaporral töltött Politejsav ( %) Merevség [MPa] Krétapor tartalom [m%] Cél az ár csökkentése
35 A Politejsav újrahasznosítása
36 PLA újrafeldolgozási lehetőségei
37 PLA közvetlen újrahasznosítása darálékként Húzószilárdság [MPa] AI1031 AI1031_1x_újra Húzó rugalmassági modulusz [MPa] AI1031 AI1031_1x_újra Hajlítószilárdság [MPa] AI1031 AI1031_1x_újra Hajlító rugalmassági modulusz [MPa] AI1031 AI1031_1x_újra
38 PLA közvetlen újrahasznosítása darálékként 0,45 Átlagos zsugorodás [%] 0,40 0,35 0,30 0,25 0,20 0,15 0,10 AI1031 AI1031_1x_újra 0,05 0,00
39 A Politejsav lebomlása
40 A Politejsav (PLA) lebomlása Lebomlása? Lebomlásával nem szennyezi a környezetet (víz, humusz, szén-dioxid keletkezik). Lebomlása komposztban (T>~60 C) pár hónap alatt végbemegy, ugyanakkor csakis egy kezdeti hidrolízis után indul meg (észter-kötés), azaz szobahőmérséklet mellett szinte teljesen stabil, és a belőle készített termék hosszútávon, évekig használható marad (biotikus környezetben nem bomlik). Sajnos még nem áll rendelkezésre akkora komposztálási kapacitás, ami meg tudna bírkózni több tonna PLA-val évente.

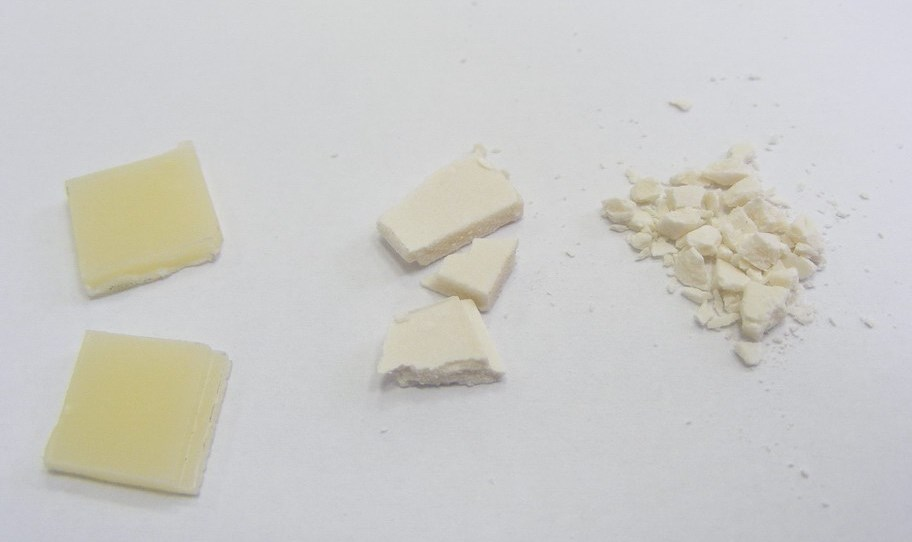

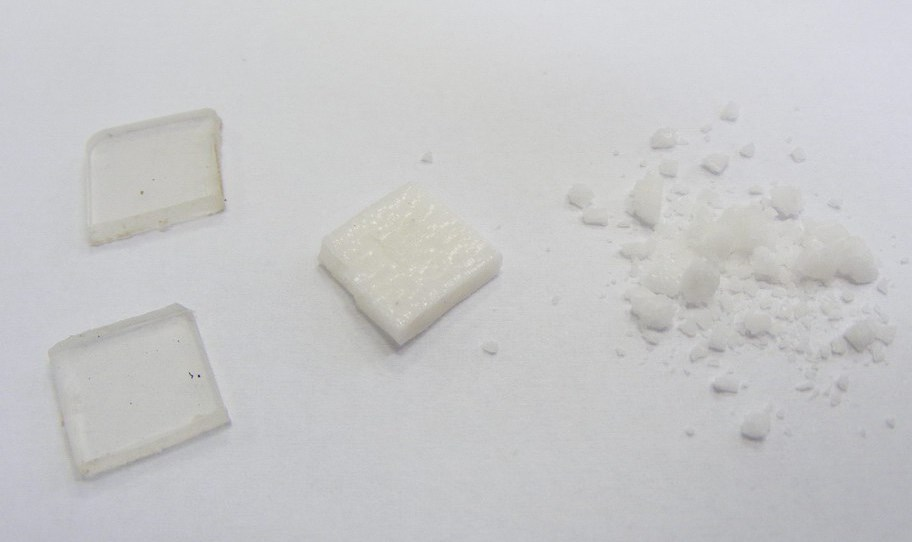

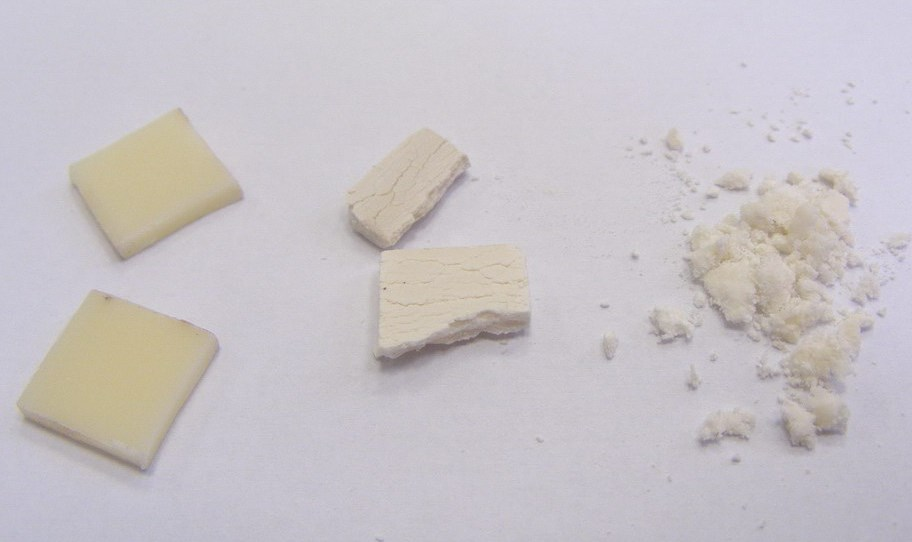

41 PLA laboratóriumi lebontása PLA PLA/30m% keményítő PLA/15m% cellulóz

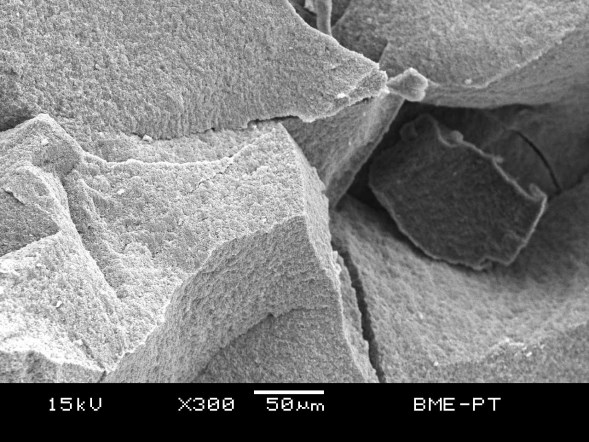

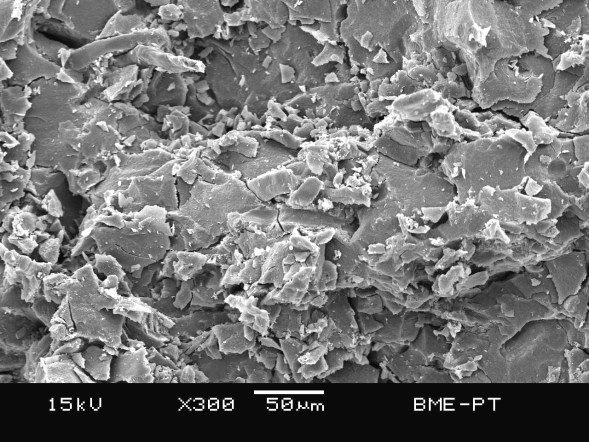

42 PLA laboratóriumi lebontása Tömegváltozás [%] PLA PLA/30m%keményítő PLA/15m%cellulóz Tömegváltozás [%] PLA PLA/30m%keményítő PLA/15m%cellulóz -35 Lebontási idő [óra] -35 Lebontási idő [óra] Enzimes oldat Desztillált víz PLA PLA/30m% keményítő PLA/15m% cellulóz

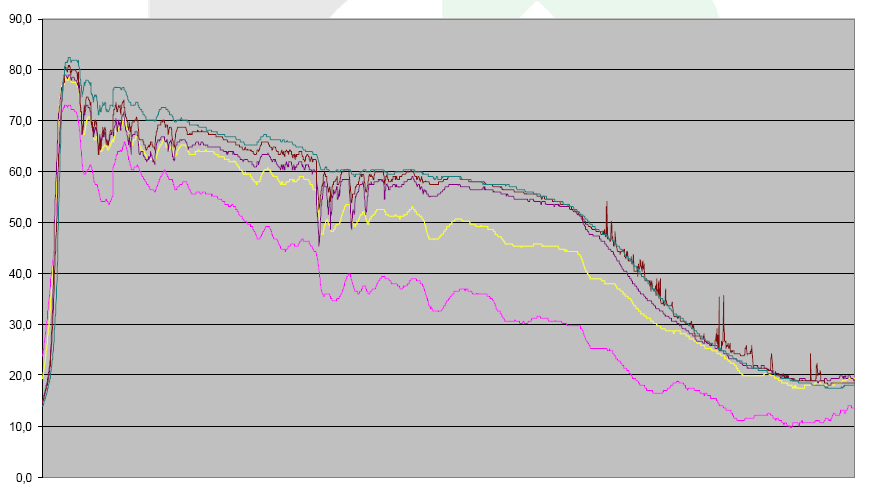

43 Hőmérséklet [ C] Hőmérséklet a komposztban Idő [nap] ~1 hét

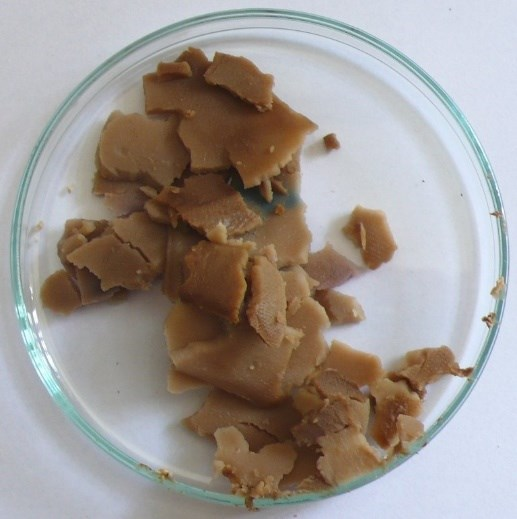

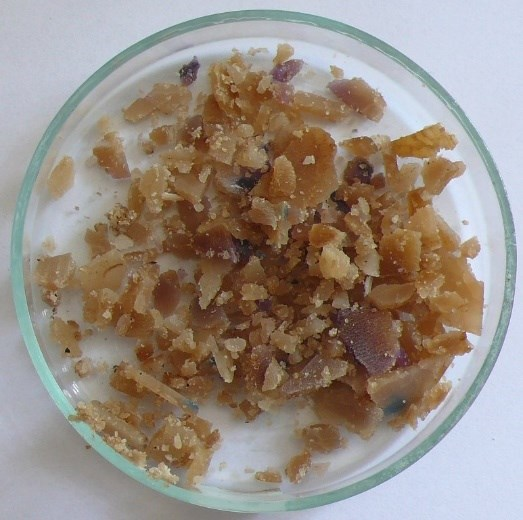

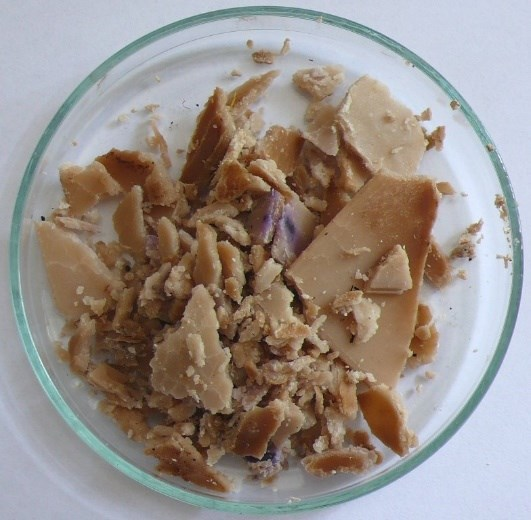

44 PLA komposztálása PLA PLA/30m% keményítő PLA/15m% cellulóz

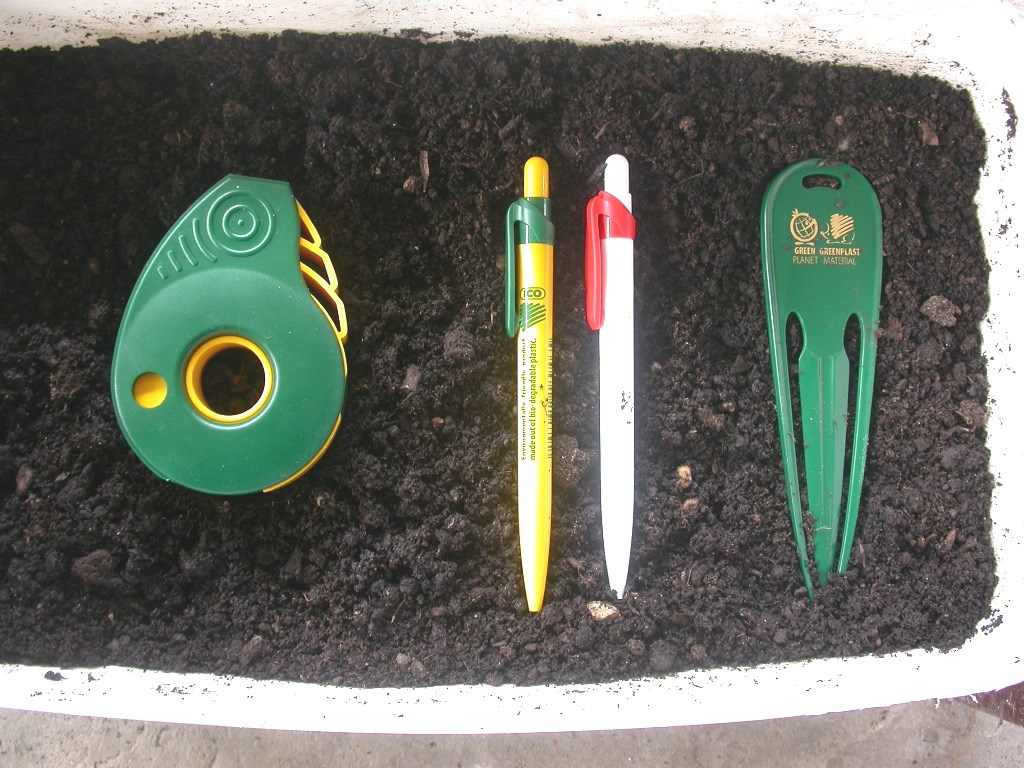

45 Termékek házi komposztálása (0.hét)
46 Termékek házi komposztálása (1.hét)

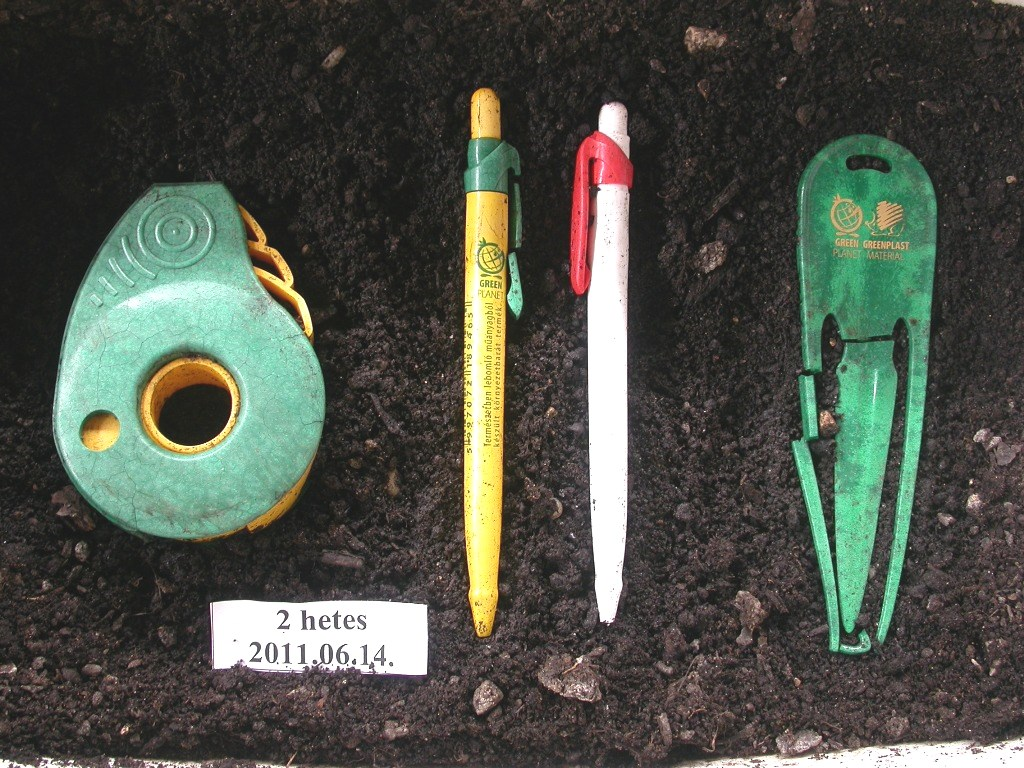

47 Termékek házi komposztálása (2.hét)
48 Termékek házi komposztálása (3.hét)

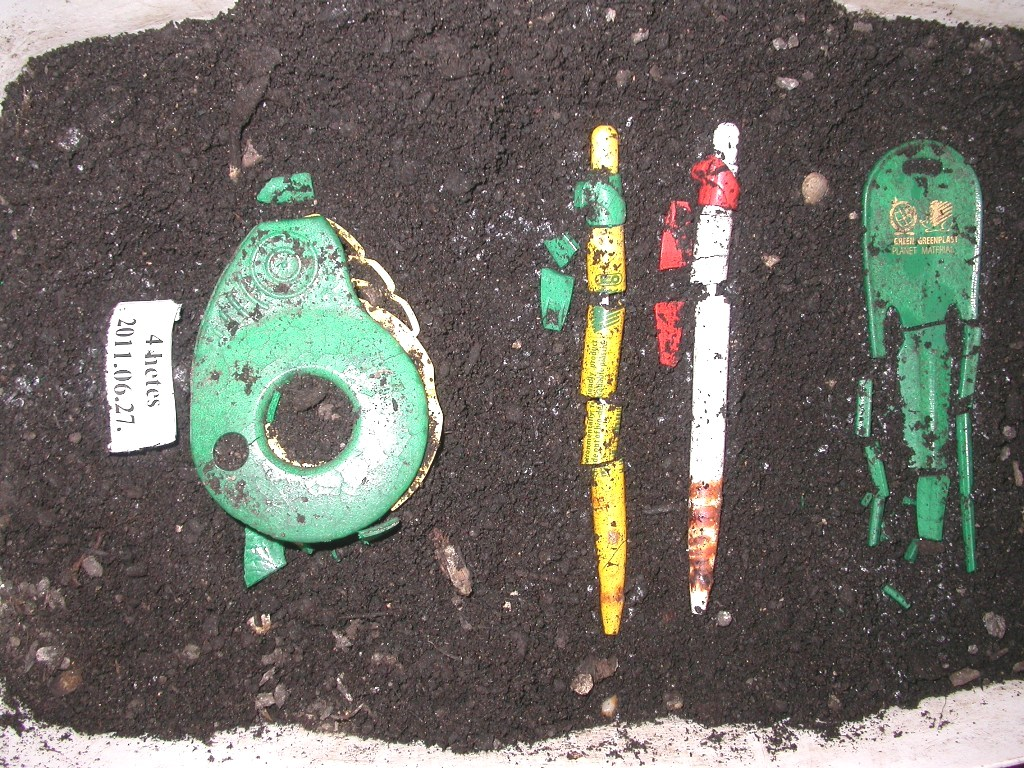

49 Termékek házi komposztálása (4.hét)

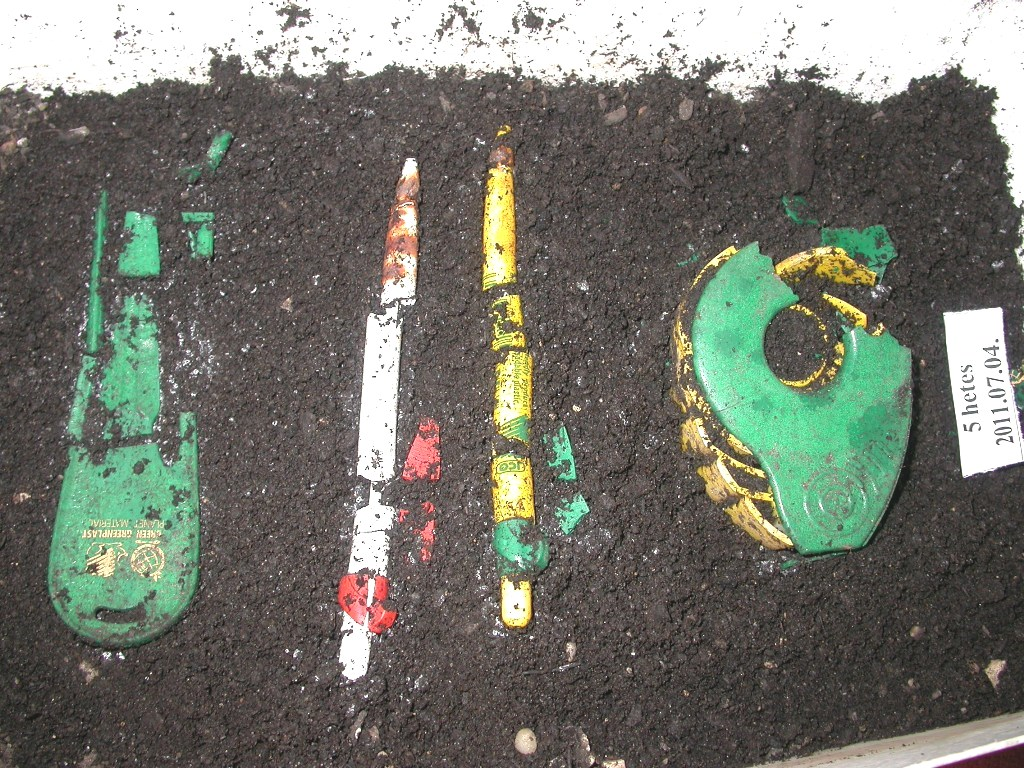

50 Termékek házi komposztálása (5.hét)
51 Termékek házi komposztálása (6.hét)

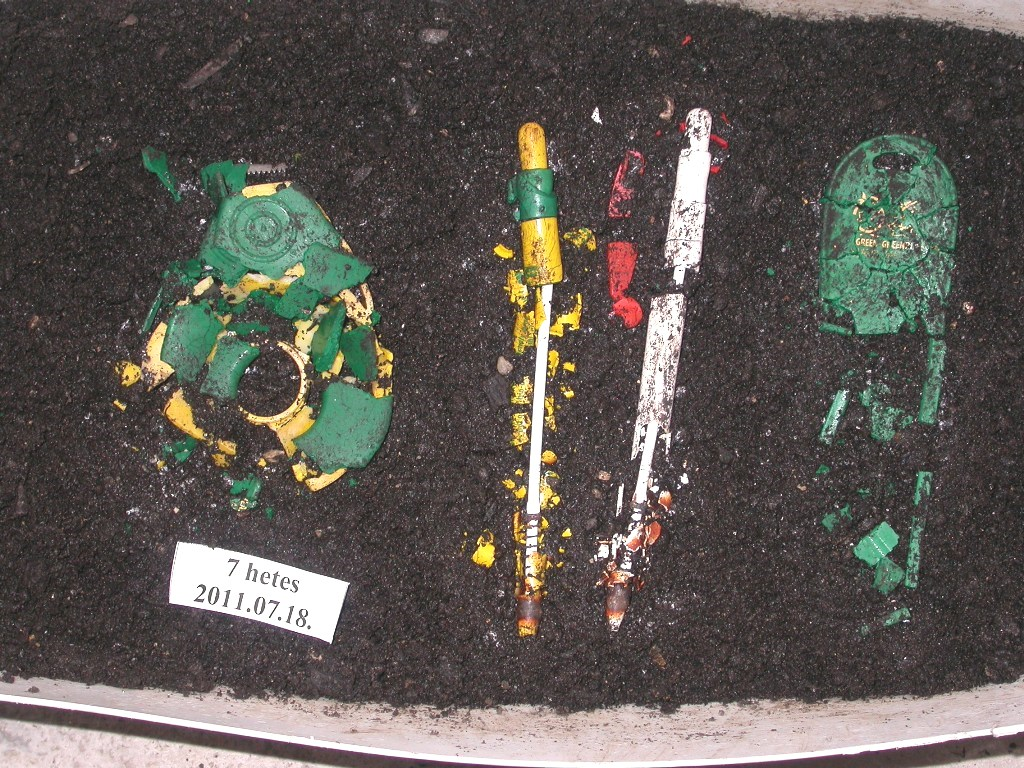

52 Termékek házi komposztálása (7.hét)

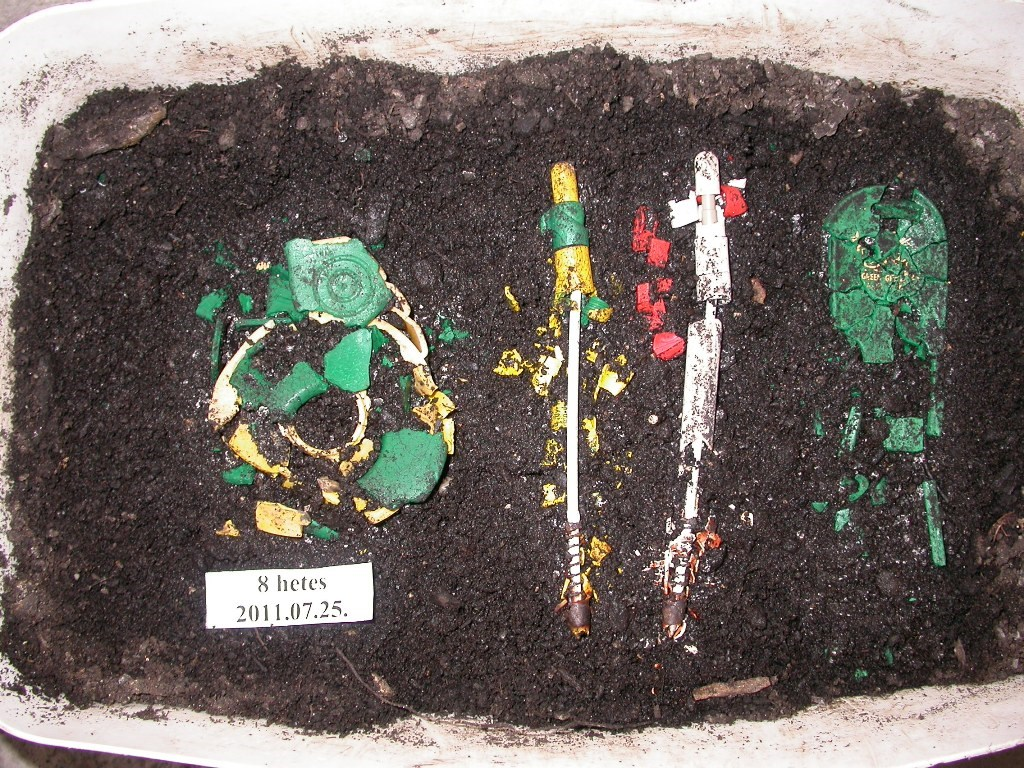

53 Termékek házi komposztálása (8.hét)
54 Termékek házi komposztálása (9.hét)
55 Termékek házi komposztálása (11.hét)
56 Termékek házi komposztálása (12.hét)
57 Megvalósult Politejsav alkalmazások, termékek
58 A világban megvalósult alkalmazások PLA-ból
59 ICO Zrt. PLA termékcsalád
60 ICO Zrt. PLA termékcsalád
61 ICO Zrt. PLA termékcsalád
62 ICO Zrt. PLA termékcsalád
63 Politejsav Alkalmazása? Átlátszósága miatt potenciálisan alkalmazható a csomagolóiparban, ugyanakkor folyadékok esetében jelenleg még nem vagy csak korlátokkal alkalmazható a szén-dioxid, oxigén és vízgőz áteresztő képessége miatt. Tekintve, hogy ellenáll az alkoholnak, így parfümök csomagolására alkalmas. Elektronikai iparban már készítettek belőle különböző számítógép perifériákat, billentyűzetet, egeret (elsősorban a burkolatokat), vagy DVD lemezt. Szál és ezáltal szövet formájában is használható kendők, ruhák létrahozására.
64 Hagyományos polimerek helyettesítése Politejsavval
65 Politejsav Hagyományos polimerek helyettesítése? Főképpen a merev, nagy szilárdságú polimereket, mint például a PMMA-t, PET-et, PS-t helyettesítheti, de lágyításával akár a PA-t, vagy PP-t is.
66 További lebontható polimerek
67 Lebontható polimerek csoportosítása Agro-polimerek Lebontható poliészterek
68 Polihidroxialkanoátok (PHA, PHB, PHBV)
69 Tulajdonságai? Magas fokú kristályosság (40-80%) jellemzi, ömledékhőmérséklete C körül, üvegesedési hőmérséklete 5 C körül alakul. A PHB szűk feldolgozási tartománnyal rendelkezik (közel van egymáshoz az olvadási és bomlási hőmérséklete), azaz extruzió, fröccsöntés során a viszkozitás és a molekulatömeg jelentősen csökken a nyírás, a hőmérséklet és a tartózkodási idő növelésével. Polihidroxialkanoát Ez milyen polimer? A polihidroxialkanoátok (PHA) a termoplasztikus (részben kristályos), alifás poliészterek csoportjába tartoznak. A PHA a sejtek citoplazmájában halmozódik fel és energiaraktárként szolgál; akár a sejt tömegének 90%-át is adhatja. Algák, gombák vagy baktériumok termelik. Fő képviselője PHAknak a polihidroxibutirát (PHB). Hogyan állítják elő? Kémiai vagy biológiai (biotechnológiai) úton állítanak elő cukor tartalmú anyagokból (glükóz, fruktóz, vagy répacukor) erjesztéssel, majd izolálással, oldószeres kioldással és végül lecsapatással.
70 Polihidroxialkanoát Tulajdonságai? Áttetsző, rideg polimer (kis ütőszilárdság), hőtűrése csekély, olajokkal, oldószerekkel, UV sugárzással és nedvességgel szemben ellenálló, savakkal, lúgokkal szemben viszont nem. Oxigén áteresztő képessége kétszer kisebb a PET-nél, így alkalmas oxigén-érzékeny termékek, élelmiszerek csomagolására (élelmiszerrel, bőrrel való érintkezése megengedett). Nedvességgel való ellenálló-képessége (relatíve ellenáll a hidrolízisnek) kiemeli a többi lebontható poliészter közül, amelyek sokkal érzékenyebbek a hidrolízisre. Széles felhasználási tartománnyal rendelkezik ( C), de a ridegsége korlátozza alkalmazhatóságát (ridegebb és kevéssé átlátszó, mint a PLA). A hátrányai kiküszöbölésére kopolimerizálják PHBV-vé (Poli-3- hidroxi-butirát-3-hidroxi-kovalerát), aminek kisebb a kristályos részaránya, és emiatt nagyobb a szívóssága (kevéssé rideg).
71 Polihidroxialkanoát Lebomlása? Komposztálva 5-6 hét alatt lebomlik. Aerób és anaerób körülmények között is lebomlik, vagy akár tengervízben is (ott lassabban). Komposzt körülmények híján évekig sértetlenek maradnak a belőle készült termékek. Kémiailag emészthető, azaz forró savas közegben is bontható. Alkalmazása? A relatíve magas ára (10-12 Euró/kg), a kis mértékű szívóssága, és az olvadási-, bomlási hőmérsékleteinek közelsége egyelőre meggátolta a széleskörű ipari felhasználását. A magas árat pedig a lassú gyárthatóság (baktériumok szintetizálják) okozza. Jelenleg fóliák, lemezek, fröccsöntött termékek, palackok, bevonatok és habok készíthetőek belőle. PLA/PHA blend: A PHA növeli a PLA lebonthatóságát, hidrolízissel szembeni ellenálló-képességét, gázzáró képességét, amíg a PLA növeli a PHA átlátszóságát, szilárságát, ütőszilárdságát és javítja a feldolgozhatóságát (kisebb termikus érzékenység).
72 Polikaprolakton (PCL)
73 Polikaprolakton Ez milyen polimer? A Polikaprolakton (PCL) egy részben kristályos, termoplasztikus, alifás poliészter. Hogyan állítják elő? Az ε-kaprolaktonból lehet előállítani gyűrűfelnyitásos polimerizációval. Napjainkban leginkább kőolajból állítják elő, nem pedig megújuló erőforrásból, ugyanakkor utóbbit is tervezik a jövőben. Tulajdonságai? Kis olvadási hőmérséklete miatt (65ºC) keverékként, kopolimerizálva, vagy térhálósítva hasznosítják, ugyanakkor ennek megfelelően kis mértékű a feldolgozási energiaigénye, egyben kicsi a viszkozitása. Alacsony üvegesedési hőmérséklettel rendelkezik (-60 C), kis mértékű kristályosság jellemzi. Jó víz-, olaj-, és oldószer állósággal rendelkezik.
74 Polikaprolakton Lebomlása? Komposztálva is, és biotikus környezetbe helyezve is gyorsan elbomlik enzimatikus úton, köszönhetően az alacsony olvadási hőmérsékletének. Alkalmazása? Biokompatibilitása és gyors lebomlása miatt gyógyszertartalmú kapszulák bevonásánál (időzített lebomlás), sebészetben varrófonalként, implantátumként, illetve csomagolástechnikában alkalmazzák (főleg keményítővel társítva) leginkább rugalmas termékek (fóliák) anyagaként. Európában leginkább a termoplasztikus keményítővel társított keverékből gyártott lebomló szemeteszsákként terjedt el (Mater-Bi). Keményítő jelenléte jelentősen gyorsítja a lebomlását, ugyanakkor a keményítő jelenléte a vízfelvételt növeli.
75 Poliészteramid (PEA)
76 Poliészteramid Ez milyen polimer? A Poliészteramid (PEA) egy részben kristályos, termoplasztikus, alifás poliészter. Hogyan állítják elő? Poliamid monomer és adipinsav statisztikus kopolimerizációjával állítható elő. Tulajdonságai? Erősen poláris jelleget mutat, így kompatibilis más, poláris anyagokkal, ugyanakkor jelentős nedvszívó-képességgel rendelkezik. Feldolgozható extruzióval, fröccsöntéssel, melegalakítással, továbbá hegeszthető. Szívós, nagy szakadási nyúlású alapanyag.
77 Poliészteramid Lebomlása? Jelenleg vita tárgya, hogy komposztálás után pozitív vagy negatív ökotoxikológiai hatása van-e a környezetre. Mindenesetre enzimatikus úton gyorsan bomlik. Alkalmazása? Felhasználható mezőgazdasági fóliák, zacskók, egyszer használatos evőeszközök anyagaként, elültethető palántázó cserepek anyagaként ugyanakkor akár szálas anyagként vagy programozott, úgynevezett retard hatású kapszulák bevonataként is.
78 Polibutilén-szukcinát-adipát (PBSA)
79 Polibutilén-szukcinát-adipát Ez milyen polimer? A Polibutilén-szukcinát-adipát (PBSA) egy részben kristályos, termoplasztikus, alifás poliészter. Hogyan állítják elő? Petróleum alapú kémiai szintézissel gyártanak, azaz kőolajszáramzékból és nem megújuló erőforrásból. 1,4-butándiol (tetrametilén-glikol), borostyánkősav és adipinsav polikondenzációjával. Tulajdonságai? Ez egy részben kristályos polimer, amelynek a mechanikai tulajdonságai a kis sűrűségű polietilén (LDPE) és a polipropilén (PP) között vannak. Kiválóan feldolgozható fröccsöntéssel, extrudálással, fóliafúvással, mivel termikusan stabil 200 C-ig.
80 Polibutilén-szukcinát-adipát Lebomlása? Biotikus környezetbe helyezve is lebomlik, ugyanakkor keményítővel társítva jelentősen felgyorsul a PBSA lebomlása. Alkalmazása? Talajtakaró fóliák, csomagolástechnikai fóliák, zsákok. Ára jelenleg 3 Euró/kg körül alakul.
81 Cellulóz Acetát (CA)
82 Cellulóz Acetát Ez milyen polimer? A cellulóz acetát egy amorf termoplasztikus polimer. Hogyan állítják elő? Cellulózból (poliszacharid) állítják elő a cellulóz hidroxil-csoportjainak részben vagy egészében acetil-csoportokkal való kicserélésével. Tulajdonságai? Szívós, ütésálló, víztisztán átlátszó. A legjelentősebb, ipari forgalomban kapható cellulóz származék. Penészedésnek, olajoknak, zsíroknak ellenáll, elégetése során nem képződik égetési maradék.
83 Cellulóz Acetát Lebomlása? Mint minden cellulóz származék, a biológiai lebomlása a cellulózhoz képest gátolt, nem megy végbe mivel kellenek a glükóz egységek az enzimatikus lebontáshoz. Ugyanakkor nem mindig cserélik le az összes hidroxil-csoportot a cellulóz acetát gyártásnál (ezt az úgynevezett szubsztitúciós fok (DS) méri). Ha DS<2,5, akkor a lebomlás végbemegy, de nagyon lassú, ugyanakkor lágyítókkal gyorsítható. Környezeti körülmények között továbbra is tartós marad. Minél kevesebb hidroxil-csoportot cseréltek le acetil-csoporttá a gyártás során annál jobb biológiai bonthatósággal rendelkezik. Ha a DS<2,2, akkor komposztálható lesz. Alkalmazása? Főleg felületek bevonatolására használják, de bonyolultabb termékek alapanyaga is lehet (szemüvegkeretek, fésük).
84 Polivinil-alkohol (PVOH)
85 Polivinil-alkohol Ez milyen polimer? Egy meglévő polimer, a polivinilacetát (PVA) egyfajta származéka. Hogyan állítják elő? Első lépésben vinil-acetátból PVA-t polimerizálnak, majd ennek hidrolizálásával alakul ki a PVOH. Etanolból megoldható a gyártása. Tulajdonságai? Minél nagyobb a hidrolízisfok, annál inkább nedvességtűrő lesz. Nehezen dolgozható fel, mert a bomlási hőmérséklete közel van az olvadási hőmérsékletéhez, ezért sok esetben lágyítják.
86 Polivinil-alkohol Lebomlása? 5-6 hét alatt lebomlik bakteriális környezetben (komposzt). Alkalmazása? Főképpen ragasztók, valamint filmek gyártásakor használják.
87 Lebontható polimerek főbb tulajdonságai 87
88 Biokompozitok
89 Biokompozit definíció Mire utal a bio szó? - Bio, mint biológiai eredetű, azaz vagy megújuló vagy pedig természetes erőforrásból előállított (bio-based, renewable resource based) - Bio, mint biológiai úton bontható (biodegradable) - Bio, mint biokompatibilis, azaz emberi szervezetbe beültethető (biocompatible)
90 Biokompozit definíció Biokompozit (többféle definíció ismeretes): Tágabb értelmezés szerint: - A biokompozit olyan kompozit, amely teljesíti az alábbi kritériumok egyikét: - legalább az egyik komponense természetes, megújuló erőforrásból származik, vagy abból szintetizálható, - legalább az egyik komponense biológiai úton lebontható, - összességében és részegységeiben (mátrix, erősítőanyag, határfelület) is biokompatibilis. Szűkebb értelmezés szerint: - Olyan polimer kompozit, amelynek alkotóelemei, azaz a mátrixanyag és az erősítőanyag is külön-külön megújuló vagy természetes erőforrásból előállítható és biológiai úton le is bontható, vagy emberi szervezetbe beültethető (emberi szervezetben felszívódó). Következésképpen maga a biokompozit is biológiai úton lebontható.
91
Biopolimerek alkalmazása Dr. Tábi Tamás
Biopolimerek alkalmazása Dr. Tábi Tamás 2015. Szeptember 9. Mi is az a polimer és a műanyag? Polimer: Olyan hosszúláncú vegyület (makromolekula) amelyben sok ezer építőegység kapcsolódik össze egymással.
RészletesebbenBiopolimerek, biopolimer kompozitok
Biopolimerek, biopolimer kompozitok Dr. Tábi Tamás Tudományos Munkatárs MTA BME Kompozittechnológiai Kutatócsoport Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki kar, Polimertechnika Tanszék
RészletesebbenBiopolimerek, biopolimer kompozitok
Biopolimerek, biopolimer kompozitok Dr. Tábi Tamás Tudományos Munkatárs MTA BME Kompozittechnológiai Kutatócsoport Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki kar, Polimertechnika Tanszék
RészletesebbenBiopolimerek, biopolimer kompozitok
Biopolimerek, biopolimer kompozitok Dr. Tábi Tamás Tudományos Munkatárs MTA BME Kompozittechnológiai Kutatócsoport Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki kar, Polimertechnika Tanszék
RészletesebbenKEMÉNYÍTŐBŐL ÉS POLITEJSAVBÓL ELŐÁLLÍTOTT
BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM GÉPÉSZMÉRNÖKI KAR POLIMERTECHNIKA TANSZÉK KEMÉNYÍTŐBŐL ÉS POLITEJSAVBÓL ELŐÁLLÍTOTT FRÖCCSÖNTÖTT LEBOMLÓ POLIMEREK FELDOLGOZÁSÁNAK ÉS FELHASZNÁLHATÓSÁGÁNAK
RészletesebbenMEGÚJULÓ ERŐFORRÁSBÓL ELŐÁLLÍTOTT LEBOMLÓ
HUNEST BIOREFINERY KFT. MEGÚJULÓ ERŐFORRÁSBÓL ELŐÁLLÍTOTT LEBOMLÓ POLIMER TERMÉKEK TERVEZÉSE PÁLYÁZATI KIÍRÁS 2010. SZEMPTEMBER 20. TARTALOMJEGYZÉK 1. BEVEZETÉS... 1 2. A POLITEJSAV, MINT LEBOMLÓ POLIMER...
RészletesebbenMőanyagok újrahasznosításának lehetıségei. Készítette: Szabó Anett A KÖRINFO tudásbázishoz
Mőanyagok újrahasznosításának lehetıségei Készítette: Szabó Anett A KÖRINFO tudásbázishoz A mőanyagok definíciója A mőanyagok olyan makromolekulájú anyagok, melyeket mesterségesen, mővi úton hoznak létre
RészletesebbenHázi feladat témák: Polimerek alkalmazástechnikája tárgyból, 2014-2015. I félév
Házi feladat témák: Polimerek alkalmazástechnikája tárgyból, 2014-2015. I félév Orvostechnikai alkalmazások 1. Egyszer használatos orvosi fecskendő gyártása, sterilezése. 2. Vérvételi szerelék gyártása,
RészletesebbenMűanyagok tulajdonságai. Horák György 2011-03-17
Műanyagok tulajdonságai Horák György 2011-03-17 Hőre lágyuló műanyagok: Lineáris vagy elágazott molekulákból álló anyagok. Üvegesedési (kristályosodási) hőmérséklet szobahőmérséklet felett Hőmérséklet
RészletesebbenAnyagválasztás Dr. Tábi Tamás
Anyagválasztás Dr. Tábi Tamás 2018. Február 7. Mi a mérnök feladata? 2 Mit kell tudni a mérnöknek ahhoz, hogy az általa tervezett termék sikeres legyen? Világunk anyagai 3 Polimerek Elasztomerek Fémek,
RészletesebbenPolimer nanokompozit blendek mechanikai és termikus tulajdonságai
SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Polimer nanokompozit blendek mechanikai és termikus tulajdonságai Dr. Hargitai Hajnalka, Ibriksz Tamás Mojzes Imre Nano Törzsasztal 2013.
RészletesebbenLebontható polimerek, adalékanyagok Dr. Tábi Tamás
Lebontható polimerek, adalékanyagok Dr. Tábi Tamás 2015. Október 28. Probléma a hagyományos műanyagokkal Egy lehetséges megoldás Egy lehetséges megoldás Biológiailag lebomló (lebontható) polimerek (röviden
RészletesebbenPolimerek. Alapfogalmak. Alapstruktúra : Természetes polimerek: Mesterséges polimerek, manyagok. Szabad rotáció
Polimerek Alapfogalmak Természetes polimerek: Poliszacharidok (keményít, cellulóz) Polipeptidek, fehérjék Kaucsuk, gumi Mesterséges polimerek, manyagok Monomer: építegység Polimer: fképp szénlánc, különböz
RészletesebbenA POLIPROPILÉN TATREN IM
TATREN IM 6 56 A POLIPROPILÉN TATREN IM 6 56 blokk kopolimer típust akkumulátor házak, háztartási eszközök, autó - és egyéb műszaki alkatrészek fröccsöntésére fejlesztettük ki, ahol a tartós hőállóság
RészletesebbenPolimer alapanyagok alkalmazásának előnyei-hátrányai Dr. Tábi Tamás
Polimer alapanyagok alkalmazásának előnyei-hátrányai Dr. Tábi Tamás 2015. Szeptember 23. Anyagok csoportosítása 2 Al-oxid Si-karbid Kerámiák Si-nitrid Acél Öntöttvas Al-ötvözet Fémek, ötvözetek Ni-ötvözet
RészletesebbenHagyományostól az új generációs csomagolóanyagokig
Hagyományostól az új generációs csomagolóanyagokig 3. ÉMMK Konferencia Szabó Anita Magdolna Budapesti Műszaki és Gazdaságtudományi Egyetem, Gép- és Terméktervezés Tanszék Budapest, 2011. április 27. 2
RészletesebbenBiopolimerek 1. Dr. Tábi Tamás Tudományos Munkatárs
Biopolimerek 1 Dr. Tábi Tamás Tudományos Munkatárs MTA BME Kompozittechnológiai Kutatócsoport Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki kar, Polimertechnika Tanszék 2016. Május 3. Mi
RészletesebbenBudapesti Műszaki és Gazdaságtudományi Egyetem. Polimertechnika Tanszék. Polimerek. Üreges testek gyártása
Budapesti Műszaki és Gazdaságtudományi Egyetem Polimertechnika Tanszék Polimerek Üreges testek gyártása Üreges testek gyártástechnológiái 2 Mi az, hogy üreges test? Egy darabból álló (általában nem összeszerelt),
RészletesebbenFa-műanyag kompozitok (WPC) és termékek gyártása. Garas Sándor
Fa-műanyag kompozitok (WPC) és termékek gyártása 1 CÉL Kőolajszármazékok (polimerek) helyettesítése természetes, megújuló forrásból származó anyagokkal A polimerek tulajdonságainak módosítása Súlycsökkentés
RészletesebbenPowered by TCPDF (
Powered by TCPDF (www.tcpdf.org) f イ ウ ョエ エエ @ ーッャゥエ ェウ カ @ エ イュ ォ ォ @ カゥコウァ ャ エ t ゥ @tnl@k ッカ ウ @jn@gn a ーエ @ ヲッイ @ ーオ ャゥ エゥッョ @ ゥョ @m ョケ ァ @ ウ @g オュゥ p オ ャゥウィ @ ゥョ @RPPY doiz Fröccsöntött politejsav
RészletesebbenAnyagok az energetikában
Anyagok az energetikában BMEGEMTBEA1, 6 krp (3+0+2) Környezeti tényezők hatása, időfüggő mechanikai tulajdonságok Dr. Tamás-Bényei Péter 2018. szeptember 19. Ütemterv 2 / 20 Dátum 2018.09.05 2018.09.19
RészletesebbenMűanyagok és környezetvédelem Pukánszky Béla
Műanyagok és környezetvédelem Pukánszky Béla BME Műanyag- és Gumiipari Tanszék 2002. december 13. Vázlat Műanyagok és környezet - mennyiség - becslés - életút-analízis -energia Megoldás - megelőzés, tervezés
RészletesebbenTejsav alapú polimérek
Tejsav alapú polimérek Majdik Kornélia, Kakes Melinda Babes Bolyai Tudományegyetem, Kolozsvár Tartalom Klasszikus polimérek Biopolimérek Politejsav Biodegradació Kutatási eredmények A jövő polimérjei Polimérek
RészletesebbenSzigetelőanyagok. Műanyagok; fajták és megmunkálás
Szigetelőanyagok Műanyagok; fajták és megmunkálás Mi a műanyag? Minden rövidebb láncolatú (kis)molekulából mesterségesen előállított óriásmolekulájú anyagot így nevezünk. természetben nem fordul elő eleve
RészletesebbenSzerkezet és tulajdonságok
Szerkezet és tulajdonságok Bevezetés Molekulaszerkezet és tulajdonságok Kristályos polimerek a kristályosodás feltétele, szabályos lánc kristályos szerkezet kristályosodás, gócképződés kristályosodás,
RészletesebbenHosszú szénszállal ersített manyagkompozitok mechanikai tulajdonságainak vizsgálata
Hosszú szénszállal ersített manyagkompozitok mechanikai tulajdonságainak vizsgálata Varga Csilla*, Miskolczi Norbert*, Bartha László*, Falussy Lajos** *Pannon Egyetem Vegyészmérnöki és Folyamatmérnöki
RészletesebbenPolimerek vizsgálatai 1.
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimerek vizsgálatai 1. DR Hargitai Hajnalka Szakítóvizsgálat Rövid idejű mechanikai vizsgálat Cél: elsősorban
RészletesebbenPolimerek vizsgálatai
SZÉCHENYI ISTVÁN EGYETEM ANYAGTUDOMÁNYI ÉS TECHNOLÓGIAI TANSZÉK Polimerek vizsgálatai DR Hargitai Hajnalka Rövid idejű mechanikai vizsgálat Szakítóvizsgálat Cél: elsősorban a gyártási körülmények megfelelőségének
RészletesebbenAnyagok az energetikában
Anyagok az energetikában BMEGEMTBEA1, 6 krp (3+0+2) Bevezetés, alapfogalmak Dr. Tamás-Bényei Péter 2018. szeptember 5. Oktatók 2 / 36 Dr. habil. Orbulov Imre Norbert (fémes rész) egyetemi docens, tárgyfelelős
RészletesebbenMűanyagok és környezetvédelem
Műanyagok és környezetvédelem 1 Vázlat Műanyagok és környezet mennyiség energia Megoldás életút-analízis megelőzés, tervezés újrafeldolgozás kémiai hasznosítás égetés Biológiailag lebontható polimerek
RészletesebbenPolimerek fizikai, mechanikai, termikus tulajdonságai
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimerek fizikai, mechanikai, termikus tulajdonságai DR Hargitai Hajnalka 2011.10.05. BURGERS FÉLE NÉGYPARAMÉTERES
RészletesebbenKínálatunkban megtalálhatók a szilikon tömítőgyűrűk és forgalmazott NBR gumi gyűrűk metrikus és coll méretben darabos és dobozos kiszerelésekben.
Szilikon O gyűrű szilikonok.hu /szilikon/szilikon-termekek/preselt-szilikon-formadarabok/szilikon-o-gyuru/ Egyedi és szabványos szilikon tömítő O gyűrűk gyártása Kínálatunkban megtalálhatók a szilikon
RészletesebbenMŰANYAGOK ÉS A KÖRNYEZET
MŰANYAGOK ÉS A KÖRNYEZET Bioműanyagok: immár az EU iparpolitikájának részét képezik Az EU új iparpolitikája megteremtheti a biopolimereket gyártó európai vállalatok növekedése számára. A klasszikus, általában
Részletesebben12. Polimerek anyagvizsgálata 2. Anyagvizsgálat NGB_AJ029_1
12. Polimerek anyagvizsgálata 2. Anyagvizsgálat NGB_AJ029_1 Ömledék reológia Viszkozitás Newtoni folyadék, nem-newtoni folyadék Pszeudoplasztikus, strukturviszkózus közeg Folyásgörbe, viszkozitás görbe
RészletesebbenMűanyaghulladék menedzsment
Műanyaghulladék menedzsment 2015. október 16. Dr. Ronkay Ferenc egyetemi docens ronkay@pt.bme.hu PET újrahasznosítás Polietilén-tereftalát: telített poliészter Tulajdonságai: jó gázzáró tulajdonságok (főleg
RészletesebbenPolimer kompozitok alapanyagai, tulajdonságai, kompozitmechanikai alapok
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimer kompozitok alapanyagai, tulajdonságai, kompozitmechanikai alapok DR Hargitai Hajnalka 2011.10.19. Polimerek
RészletesebbenMűanyagok Pukánszky Béla - Tel.: Műanyag- és Gumiipari Tanszék, H ép. 1. em.
Műanyagok Pukánszky Béla - Tel.: 20-15 Műanyag- és Gumiipari Tanszék, H ép. 1. em. Tudnivalók: előadás írott anyag kérdések, konzultáció vizsga Vizsgajegyek 2003/2004 őszi félév 50 Jegyek száma 40 30 20
RészletesebbenNagyhőállóságú műanyagok. Grupama Aréna november 26.
Nagyhőállóságú műanyagok Grupama Aréna 2015. november 26. Tartalom Jellemzők Műanyagok összehasonlítása A hőállóság növelésének lehetőségei (Adalékanyagok, erősítő anyagok) Alkalmazási példák Kiemelt termékek
RészletesebbenKínálatunkban megtalálhatók a szilikon tömítőgyűrűk és forgalmazott NBR gumi gyűrűk metrikus és coll méretben darabos és dobozos kiszerelésekben.
Szilikon O gyűrű szilikongumi.com /szilikon-termekek/preselt-szilikon-formadarabok/szilikon-o-gyuru/ Egyedi és szabványos szilikon tömítő O gyűrűk gyártása Kínálatunkban megtalálhatók a szilikon tömítőgyűrűk
RészletesebbenSZÉNHIDRÁTOK. Biológiai szempontból legjelentősebb a hat szénatomos szőlőcukor (glükóz) és gyümölcscukor(fruktóz),
SZÉNHIDRÁTOK A szénhidrátok döntő többségének felépítésében három elem, a C, a H és az O atomjai vesznek részt. Az egyszerű szénhidrátok (monoszacharidok) részecskéi egyetlen cukormolekulából állnak. Az
RészletesebbenTermészetes polimer szerkezeti anyagok: Makromolekulák
POLIMERTECHNIKA TANSZÉK Dr. Morlin Bálint Dr. Tábi Tamás Természetes polimer szerkezeti anyagok: Makromolekulák 2016. Szeptember 9. Természetes polimer szerkezeti anyagok - Természetes polimer szerkezeti
RészletesebbenBudapesti Műszaki és Gazdaságtudományi Egyetem. Polimertechnika Tanszék. Polimerfeldolgozás. Melegalakítás
Budapesti Műszaki és Gazdaságtudományi Egyetem Polimertechnika Tanszék Polimerfeldolgozás Melegalakítás Melegalakítás 2 Melegalakítás: 0,05 15 mm vastagságú lemezek, fóliák formázása termoelasztikus állapotban
RészletesebbenRugalmas műanyagok. Lakos Tamás Groupama Aréna nov. 26.
Rugalmas műanyagok Lakos Tamás Groupama Aréna 2015. nov. 26. Tartalom TPE áttekintés Tulajdonságok Összefoglalás Termékújdonságaink Rugalmas műanyagok Az elasztomerek felépítése 200-300A E-Modulusz E-Modulusz
RészletesebbenFOLYÉKONY BIOÜZEMANYAGOK
FOLYÉKONY BIOÜZEMANYAGOK Dr. DÉNES Ferenc BIOMASSZA HASZNOSÍTÁS BME Energetikai Gépek és Rendszerek Tanszék 2016/10/03 Biomassza hasznosítás, 2016/10/04 1 TARTALOM Bevezetés Bioetanol Biodízel Egyéb folyékony
RészletesebbenMEDICINÁLIS ALAPISMERETEK AZ ÉLŐ SZERVEZETEK KÉMIAI ÉPÍTŐKÖVEI A SZÉNHIDRÁTOK 1. kulcsszó cím: SZÉNHIDRÁTOK
Modul cím: MEDICINÁLIS ALAPISMERETEK AZ ÉLŐ SZERVEZETEK KÉMIAI ÉPÍTŐKÖVEI A SZÉNHIDRÁTOK 1. kulcsszó cím: SZÉNHIDRÁTOK A szénhidrátok általános képlete (CH 2 O) n. A szénhidrátokat két nagy csoportra oszthatjuk:
RészletesebbenSztirolpolimerek az autógyártás számára
A MÛANYAGOK ALKALMAZÁSA 3.2 Sztirolpolimerek az autógyártás számára Tárgyszavak: PS; ABS; ASA, SBS; polisztirolalapú keverékek; karosszériaelemek; fröccsöntés fólia hátoldalára. Az aromás gyűrűt tartalmazó
RészletesebbenTársított és összetett rendszerek
Társított és összetett rendszerek Bevezetés Töltőanyagot tartalmazó polimerek tulajdonságok kölcsönhatások szerkezet Polimer keverékek elegyíthetőség összeférhetőség Többkomponensű rendszerek Mikromechanikai
RészletesebbenTudományos Diákköri Konferencia 2008. POLIMERTECHNIKA SZEKCIÓ
POLIMERTECHNIKA SZEKCIÓ Helyszín: Polimertechnika Tanszék Laboratórium Kezdési időpont: 2008. november 19. 8 30 Elnök: Dr. Vas László Mihály egyetemi docens Titkár: Gombos Zoltán PhD hallgató Tagok: László
RészletesebbenKukabúvárok. Témahét 2010
Kukabúvárok Témahét 2010 Hulladékból Termék - kiállítás Helyszín: Budapest, ELTE TTK 2010.03.09.18. Cél: - környezetvédelmi és hulladékgazdálkodási kultúra javítása - ismeretek bővítése - környezetbarát
RészletesebbenMÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403. Dr. Dogossy Gábor Egyetemi adjunktus B 408
MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403 Dr. Dogossy Gábor Egyetemi adjunktus B 408 Az anyag Az anyagot az ember nyeri ki a természetből és
RészletesebbenKecskeméti Főiskola GAMF Kar. Poliolefinek öregítő vizsgálata Szűcs András. Budapest, 2011. X. 18
Kecskeméti Főiskola GAMF Kar Poliolefinek öregítő vizsgálata Szűcs András Budapest, 211. X. 18 1 Tartalom Műanyagot érő öregítő hatások Alapanyag és minta előkészítés Vizsgálati berendezések Mérési eredmények
RészletesebbenAz alapanyag kiválasztás rejtelmei. Grupama Aréna november 26.
Az alapanyag kiválasztás rejtelmei Grupama Aréna 2015. november 26. Alapanyag kiválasztás Bevezetés: Miért éppen műanyag? A megfelelő polimert választjuk? A kiválasztási folyamat Ne felejtsd el...! Miért
RészletesebbenLABORATÓRIUMI PIROLÍZIS ÉS A PIROLÍZIS-TERMÉKEK NÉHÁNY JELLEMZŐJÉNEK VIZSGÁLATA
LABORATÓRIUMI PIROLÍZIS ÉS A PIROLÍZIS-TERMÉKEK NÉHÁNY JELLEMZŐJÉNEK VIZSGÁLATA TOLNERLászló -CZINKOTAImre -SIMÁNDIPéter RÁCZ Istvánné - SOMOGYI Ferenc Mit vizsgáltunk? TSZH - Települési szilárd hulladék,
RészletesebbenA szénhidrátok az élet szempontjából rendkívül fontos, nélkülözhetetlen vegyületek. A bioszféra szerves anyagainak fő tömegét adó vegyületek.
Szénhidrátok Szerkesztette: Vizkievicz András A szénhidrátok az élet szempontjából rendkívül fontos, nélkülözhetetlen vegyületek. A bioszféra szerves anyagainak fő tömegét adó vegyületek. A szénhidrátok
RészletesebbenBiogáz hasznosítás. SEE-REUSE Az európai megújuló energia oktatás megerősítése a fenntartható gazdaságért. Vajdahunyadvár, 2014. december 10.
Az európai megújuló energia oktatás megerősítése a fenntartható gazdaságért Biogáz hasznosítás Vajdahunyadvár, 2014. december 10. Alaphelyzet A magyar birtokos szegényebb, mint birtokához képest lennie
RészletesebbenMűanyag-feldolgozó Műanyag-feldolgozó
A /2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés,
RészletesebbenSiAlON. , TiC, TiN, B 4 O 3
ALKALMAZÁSOK 2. SiAlON A műszaki kerámiák (Al 2 O 3, Si 3 N 4, SiC, ZrO 2, TiC, TiN, B 4 C, stb.) fémekhez képest igen kemény, kopásálló, ugyanakkor rideg, azaz dinamikus igénybevételek elviselésére csak
RészletesebbenTermészetes vizek, keverékek mindig tartalmaznak oldott anyagokat! Írd le milyen természetes vizeket ismersz!
Összefoglalás Víz Természetes víz. Melyik anyagcsoportba tartozik? Sorolj fel természetes vizeket. Mitől kemény, mitől lágy a víz? Milyen okokból kell a vizet tisztítani? Kémiailag tiszta víz a... Sorold
RészletesebbenPolimerek adalékanyagai Dr. Tábi Tamás
Polimerek adalékanyagai Dr. Tábi Tamás 2015. Szeptember 30. Mi is az a polimer és a műanyag? Polimer: Olyan hosszúláncú vegyület (makromolekula) amelyben sok ezer építőegység kapcsolódik össze egymással.
RészletesebbenVáltoztatható Keménységű Epoxigyanta, Víztiszta, UV álló
Protosil Kft 2071 Páty, Várady József u. 2. Info@apraktika.hu www.apraktika.hu facebook: https://www.facebook.com/apraktika-1871293566267521 Változtatható Keménységű Epoxigyanta, Víztiszta, UV álló Műszaki
RészletesebbenSzálerősített anyagok fröccsöntése Dr. KOVÁCS József Gábor
Szálerősített anyagok fröccsöntése Dr. KOVÁCS József Gábor 2015. november 18. Előadásvázlat 2 / 32 Fröccsöntés (szálas) Ciklus (kiemelve a száltöltés szerepét) Anyagok (mátrix, szál, adhézió) Rövidszálas
Részletesebben1. változat. 4. Jelöld meg azt az oxidot, melynek megfelelője a vas(iii)-hidroxid! A FeO; Б Fe 2 O 3 ; В OF 2 ; Г Fe 3 O 4.
1. változat z 1-től 16-ig terjedő feladatokban négy válaszlehetőség van, amelyek közül csak egy helyes. Válaszd ki a helyes választ és jelöld be a válaszlapon! 1. Melyik sor fejezi be helyesen az állítást:
RészletesebbenXT - termékadatlap. az Ön megbízható partnere
XT termékadatlap az Ön megbízható partnere TARTALOMJEGYZÉK Általános tulajdonságok 3. oldal Mechanikai tulajdonságok 4. oldal Akusztikai tulajdonságok 5. oldal Optikai tulajdonságok 5. oldal Elektromos
RészletesebbenÜreges testek gyártása
1 Üreges testek gyártása á Pli Polimerek fldl feldolgozása 2009. március 5. Üreges testek gyártástechnológiái 2 Üreges testek: Egy darabból álló (nem összeszerelt), relatív vékonyfalú, zárt vagy nyitott
RészletesebbenMŰANYAGOK ALKALMAZÁSA
MŰANYAGOK ALKALMAZÁSA Fenntartható anyagok alkalmazása a kertészetben A bioműanyagok egyik kitörési pontja lehet, az ún. többfunkciós anyagok fejlesztése, amikor több alkotórész pozitív jellemzőinek kombinálásával
RészletesebbenAnyagtudomány BMEGEMTMK02, 4 krp (2+0+1/v) Bemutatkozás. Számonkérés
σ [MPa] Anyagtudomány BMEGEMTMK02, 4 krp (2+0+1/v) VIII. előadás: Polimerek anyagtudománya, alapfogalmak Előadó: Dr. Mészáros László Egyetemi docens Elérhetőség: T. ép.: 307. meszaros@pt.bme.hu 2019. április
RészletesebbenA HDPE és EPDM geomembránok összehasonlító vizsgálata környezetvédelmi alkalmazhatóság szempontjából
A HDPE és EPDM geomembránok összehasonlító vizsgálata környezetvédelmi alkalmazhatóság szempontjából Dr SZABÓ Imre SZABÓ Attila GEOSZABÓ Bt IMRE Sándor TRELLEBORG Kft XVII. Országos Környezetvédelmi Konferencia
RészletesebbenForgalmazó: P+K 3000 Kkt. Mobil: H-2363 Felsőpakony, Rákoczi u 16.
BEMUTÁS A rugalmas tartály paplan: különböző folyadékok ideiglenes vagy állandó tárolására alkalmas eszköz. Telepítés után úgy néz ki mint egy nagy földre terített paplan. Ezt a technológiát már 1965 óta
RészletesebbenA MÛANYAGOK ALKALMAZÁSA
A MÛANYAGOK ALKALMAZÁSA 3.2 3.7 Különleges új poliamidok Tárgyszavak: átlátszóság; merevség; nagy modulus; üvegszálas erősítés; szemüvegkeret; napszemüveg; autóalkatrész. A hagyományos polimerek fejlesztése
RészletesebbenA cukrok szerkezetkémiája
A cukrok szerkezetkémiája A cukrokról,szénhidrátokról általánosan o o o Kémiailag a cukrok a szénhidrátok,vagy szacharidok csoportjába tartozó vegyületek. A szacharid arab eredetű szó,jelentése: édes.
RészletesebbenBiokémia 1. Béres Csilla
Biokémia 1 Béres Csilla Élő szervezetek kémiai összetétele Szénvegyületek Időben és térben rendezett folyamatok Sejt az egység Biogén elemek: C, H, O, N, P Biofil elemek: Na, K, Ca, Mg, Fe, Cu, Ni, Zn,
RészletesebbenTárgyszavak: polilaktid; biológiai lebomlás; komposztálhatóság; megújuló nyersanyagforrás; feldolgozás; tulajdonságok.
MÛANYAGOK ÉS A KÖRNYEZET Hőformázott csomagolóeszközök politejsavból Tárgyszavak: polilaktid; biológiai lebomlás; komposztálhatóság; megújuló nyersanyagforrás; feldolgozás; tulajdonságok. A politejsav
Részletesebben8 áttetsző kék, áttetsző sárga, áttetsző piros, áttetsző zöld
Termék: Pneumatikus tömlők Gyártó: RECTUS Rövid leírás: Ipari gépek és berendezések pneumatikus csatlakozásához használható. A tömlők alapanyaguknak köszönhetően rendkívül hajlékonyak. A kis hajlítási
RészletesebbenFogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenANYAGOK, KOMPOZITOK, TERMÉKEK
ANYAGOK, KOMPOZITOK, TERMÉKEK Szerves-szervetlen hibrid és üvegszálas műanyag kompozitok A nanoszerkezetű szerves-szervetlen hibrid kompozitok egyik új csoportját a foszfátüveg/ polimer kompozitok alkotják.
RészletesebbenFogorvosi anyagtan fizikai alapjai 7.
Fogorvosi anyagtan fizikai alapjai 7. Mechanikai tulajdonságok 2. Kiemelt témák: Szilárdság, rugalmasság, képlékenység és szívósság összefüggései A képlékeny alakváltozás mechanizmusa kristályokban és
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenFelkészülést segítő kérdések Polimertechnika (BMEGEPTAMT0) 2015 ősz
Felkészülést segítő kérdések Polimertechnika (BMEGEPTAMT0) 2015 ősz 1. Mi a polimer; monomer; oligomer? 2. Ismertesse a szerkezeti anyagok csoportosítását! 3. Mi a különbség a polimer és a műanyag között?
RészletesebbenOsztályozó vizsgatételek. Kémia - 9. évfolyam - I. félév
Kémia - 9. évfolyam - I. félév 1. Atom felépítése (elemi részecskék), alaptörvények (elektronszerkezet kiépülésének szabályai). 2. A periódusos rendszer felépítése, periódusok és csoportok jellemzése.
RészletesebbenMűanyagfeldolgozó gépek és szerszámok
Műanyagfeldolgozó gépek és szerszámok I. előadás Előkészítési lépések Budapesti Műszaki és Gazdaságtudományi Egyetem Vegyészmérnöki és Biomérnöki Kar Fizikai Kémiai és Anyagtudományi Tanszék A tantárgy
RészletesebbenMŰANYAGOK ÉS A KÖRNYEZET
MŰANYAGOK ÉS A KÖRNYEZET Komolyan kell venni a biopolimereket A biopolimerek lassan egyenjogú tagjaivá válnak a műanyagoknak, ezért a velük szembeni elvárások is szigorúbbak lettek. Csomagolóanyagként
RészletesebbenAnyagtudomány BMEGEMTMK02, 4 krp (2+0+1/v)
Anyagtudomány BMEGEMTMK02, 4 krp (2+0+1/v) VIII. előadás: Polimerek anyagtudománya, alapfogalmak Előadó: Dr. Mészáros László Egyetemi docens Elérhetőség: T. ép.: 307. meszaros@pt.bme.hu 2019. április 03.
RészletesebbenBevezetés a biokémiába fogorvostan hallgatóknak
Bevezetés a biokémiába fogorvostan hallgatóknak Munkafüzet 14. hét METABOLIZMUS III. LIPIDEK, ZSÍRSAVAK β-oxidációja Szerkesztette: Jakus Péter Név: Csoport: Dátum: Labor dolgozat kérdések 1.) ATP mennyiségének
RészletesebbenVeszprémi Egyetem, Ásványolaj- és Széntechnológiai Tanszék
Petrolkémiai alapanyagok és s adalékok eláll llítása manyag m hulladékokb kokból Angyal András PhD hallgató Veszprémi Egyetem, Ásványolaj és Széntechnológiai Tanszék Veszprém, 2006. január 13. 200 Mt manyag
RészletesebbenMűanyag hegesztő, hőformázó Műanyag-feldolgozó
A /2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés,
RészletesebbenBIOGÉN ELEMEK Azok a kémiai elemek, amelyek az élőlények számára létfontosságúak
BIOGÉN ELEMEK Azok a kémiai elemek, amelyek az élőlények számára létfontosságúak A több mint száz ismert kémiai elem nagyobbik hányada megtalálható az élőlények testében is, de sokuknak nincsen kimutatható
RészletesebbenMűszaki műanyagok megújuló nyersanyagforrásból
MŰANYAGFAJTÁK Műszaki műanyagok megújuló nyersanyagforrásból A bioműanyagok piaca a hagyományos műanyagokénál nagyobb mértékben növekszik. Ma már a fejlesztések célja nem csak a termék használat utáni
RészletesebbenTextíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Textíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán
RészletesebbenA műanyagok szerves anyagok és aránylag kis hőmérsékleten felbomlanak. Hővel szembeni viselkedésük alapján két csoportba oszthatók:
POLIMERTECHNOLÓGIÁK (ELŐADÁSVÁZLAT) 1. Alapvető műanyagtechnológiák Sajtolás Kalanderezés Extruzió Fröcssöntés Üreges testek gyártása (Fúvás) Műanyagok felosztása A műanyagok szerves anyagok és aránylag
RészletesebbenSoba. FlamLINE. Fugaszalag 3 dimenziós hézagmozgáshoz
Soba Fugaszalag 3 dimenziós hézagmozgáshoz Egyszerû beépíthetôség lángolvasztással 1 Szigetelôlemez elvágása a dilatációnál fugaszalag elhelyezése és lángolvasztással történô rögzítése 2 fugaszalag fugaszalag
RészletesebbenMÛANYAGOK ÉS A KÖRNYEZET
MÛANYAGOK ÉS A KÖRNYEZET 5.2 5.4 Biológiailag lebomló műanyagok Tárgyszavak: politejsav; poliészter; USA; statisztika; előrejelzés; Németország; Ecoflex; tulajdonságok; feldolgozás; szabványok; kilátások.
RészletesebbenCurie Kémia Emlékverseny 2018/2019. Országos Döntő 7. évfolyam
A feladatokat írta: Kódszám: Harkai Jánosné, Szeged... Lektorálta: Kovács Lászlóné, Szolnok 2019. május 11. Curie Kémia Emlékverseny 2018/2019. Országos Döntő 7. évfolyam A feladatok megoldásához csak
RészletesebbenALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával. www.chem.elte.hu/pr
ALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával www.chem.elte.hu/pr Kvíz az előző előadáshoz Programajánlatok március 5. 16:00 ELTE Kémiai Intézet 065-ös terem Észbontogató (www.chem.elte.hu/pr)
RészletesebbenMezőgazdasági melléktermékekkel társított polimer rendszerek
P o l i m e r t e c h n i k a T a n s z é k PhD értekezés Mezőgazdasági melléktermékekkel társított polimer rendszerek Készítette: Dogossy Gábor Témavezető: Dr. Czigány Tibor - 2006 - BUDAPESTI MŰSZAKI
RészletesebbenR-OH H + O H O H OH H O H H OH O H OH O H OH H H
3. Előadás ligo- és poliszacharidok Diszacharidok Defiició: Két mooszacharid kapcsolódása éter kötéssel Leírás: Összetevők, kötéstípus, térállás R- + R glikozid Csoportosítás a kötésbe résztvevő C-atomok
RészletesebbenAnyagok az energetikában
Anyagok az energetikában BMEGEMTBEA1, 6 krp (3+0+2) Kompozitok Dr. Tamás-Bényei Péter 2018. november 28. Bevezetés 2 / 36 Polimerek és kompozitjai iparágankénti megoszlása 2017-ben Magyarországon (1572
Részletesebbentervezési szempontok (igénybevétel, feszültségeloszlás,
Elhasználódási és korróziós folyamatok Bagi István BME MTAT Biofunkcionalitás Az élő emberi szervezettel való kölcsönhatás biokompatibilitás (gyulladás, csontfelszívódás, metallózis) aktív biológiai környezet
RészletesebbenMŰANYAGOK ÉS A KÖRNYEZET
MŰANYAGOK ÉS A KÖRNYEZET Egészen vagy részben bio polimerek érdemes odafigyelni rájuk Habár a biopolimerek mennyisége még mindig csak töredéke a világ összes műanyagfelhasználásának, kutatásuk rendkívül
Részletesebben
