TÁROLÓS VÍZMELEGÍTŐ KOMBINÁLT VÍZMELEGÍTÉS AC ÉS DC ÁRAMMAL FÜGGŐLEGES SZERELÉSSEL

Átírás

1 Használati és telepítési útmutató TÁROLÓS VÍZMELEGÍTŐ KOMBINÁLT VÍZMELEGÍTÉS AC ÉS DC ÁRAMMAL FÜGGŐLEGES SZERELÉSSEL Jelölés Típusszám LX ACDC LX ACDC LX ACDC LX ACDC Gyártó: LOGITEX, s.r.o.

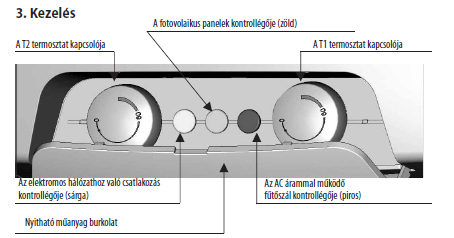

2 A telepítés előtt figyelmesen olvassa el a használati útmutatót! Tisztelt vásárló, Köszönjük, hogy a mi termékünk használata mellett döntött. Jelen útmutatóval megismertetjük önt a helyhez kötött elektromos vízmelegítő használatával, szerkezetével, karbantartásával és egyéb a termékkel kapcsolatos információval. A termék megbízhatóságát és biztonságát az EVPÚ Nová Dubnica társaság ellenőrizte és certifikálta. A gyártó fenntartja a termék műszaki változtatásának jogát. A terméket az ivóvízzel való állandó érintkezésre szánták. Az útmutató tartalomjegyzéke a) Információk a felhasználó számára b) Működés c) Kezelés d) Műszaki leírás e) Működési elv f) A termék tartozékai g) A falra való szerelés h) Vízvezeték szerelése i) Villamos szerelés j) A vízmelegítő beüzemelése k) Tűzvédelmi előírások a melegítő telepítéséhez és használatához 1. Információk a felhasználó számára A szerkezetet ne használják csökkent fizikai, érzéki vagy mentális képességű személyek (beleértve a gyerekeket),sem korlátolt tapasztalatú vagy képességű személyek, amennyiben nem állnak szakfelügyelet alatt vagy felelős személytől nem kaptak utasítást a berendezés kezelésére. Az LX ACDC típusú elektromos vízmelegítők kétféle elektromos áramforrást használnak. A váltakozó (AC) áram a hálózatból, az egyirányú (DC) áram a fotovoltaikus panelekből származik, amely a melegvíz környezetbarát előállítását biztosítja, és jelentőspénzmegtakarítást eredményez a felhasználónak a gáz- és hálózati elektromos áram fogyasztásánál. A fotovoltaikus panelek bárhol el lehetnek helyezve, ahol a déli fekvésből adódóan maximális a napfény, viszont nem lehetnek szabadon hozzáférhetők, mivel elektromos energiát termelnek és fennáll az elektromos áram okozta baleset veszélye. A fotovoltaikus panelekből a melegítőhöz vezető kábel nem érintkezhet a vizet vagy gázt vezető csövekkel. Ezért a szerelést bízza mindig szakavatott cégre. A DC áram forrásaként a vízmelegítők a következőképpen vannak kialakítva: 4 db panel 250W/panel teljesítménnyel A modellsor, 1 kw/120v teljesítmény 6 db panel 250W/panel teljesítménnyel B modellsor, 1,5 kw/180v teljesítmény 8 db panel 250W/panel teljesítménnyel C modellsor, 2 kw/240v teljesítmény A feltüntetett teljesítmény a modellsoroknál nem léphető túl! A kisebb teljesítményű panelek használata lehetséges, viszont akkor egyenes arányban csökken a fűtőszálon a DC áram. A kombinált melegítésű AC és DC áramra működő táro-lós vízmelegítők használhatók csak hálózati AC áram-mal vagy csak a fotovoltaikus panelekből származó DC árammal, vagy a kettővel egyidejűleg, a beállított hőmérsékletek különböző kombinációja esetére két önálló termosztat segítségével. Kizárólag DC áram hasz-nálatánál a vízmelegítő a napfény változó erősségére való tekintettel a víz előmelegítésére alkalmas. Az ilyen használat a gázüzemű hőtárolós vízmelegítő alkalmas, amikor a vízmelegítő a hidegvíz-forrás és a gázüzemű hőtárolós vízmelegítő közé van telepítve. A fotovoltaikos panelek által felmelegített víz a gázüzemű hőtárolós vízmelegítő tárolójába áramlik, mi által nem kerül sor a víz további melegítésére. Ez a módszer jelentős gázmegtakarítást és a környezet kímélését eredményezi. A vízmelegítő ilyen használata esetén a vízmelegítés AC forrása a tartalék áramforrás 2-és fo-

3 kozatán marad és a gázszolgáltatás megszakítása esetén mint klasszikus elektromos vízmelegítő működik. Az LX ACDC vízmelegítők alkalmasak az elektromos energia mindkét forrásának kihasználására. Az állandó hálózati AC áram a vizet folyamatosan arra a hőmérsékletre melegíti, amelyet a T1 termosztat segítségével beállítunk. A gyakorlatban a 40 C körüli hőmérséklet ajánlott. Az előre beállított hőmérséklet elérése után a T1 termosztat kikapcsolja az AC áramot. A fotovoltaikus panelekből származó DC áram tovább melegíti a vizet egészen a T2 termosztaton beállított hőmérsékletre. Az ajánlott maximális hőmérséklet 75 C. A víz hőmérsékletének 40 C alá való csökkenése esetében (fogyasztás) napfény esetén mindkét áram gyorsan és hatékonyan melegíti a vizet. A téli időszakban (november 1-től március 1-ig) ajánlatos a T1 termosztatot magasabb hőmérsékletre állítani a kevesebb napfény miatt. Figyelmeztetés: a vízmelegítő hőmérője a víz fémburkolatának hőmérsékletét méri, ezért némileg eltérhet a víz tényleges hőmérsékletétől.. A vízmelegítőben található anód rúd a melegítő tartályának tartalékos védelmére szolgál. A vízzel történő reagálása olyan közeget hoz létre, amely meghosszabbítja a tartály élettartamát. Az anód kivitelezése és anyaga megfelel a DIN 4753/6 szabványnak. A tartály felső részében hőmérsékleti mutató van elhelyezve, amely átviszi az információt a tárolós vízmelegítőben található vízről. A tároló poliuretán habbal van szigetelve, amely minimális hőveszteséget garantál. Az elektromos csatlakozás a melegítő alsó részében, egy könnyen eltávolítható burkolat alatt található. A víz hőmérséklete termosztatok se- gítségével 0-80 C terjedelemben állítható be a beállító gombon található skála szerint. A hideg víz belépése kék színnel, a meleg víz kilépése piros színnel van jelölve. Az összes acél szerkezet égetett porfestékkel van védve a korrózió ellen, a csatlakoztató részek fémezettek. HASZNÁLATI-SZERELÉSI ELŐÍRÁSOK 2. Működés l) Vízmelegítés elektromos energiával A vízmelegítő az elektromos hálózatra (230 V AC) való csatlakoztatása által kész a víz melegítésére. A tároló csatlakoztatása az elektromos hálózathoz magában még nem biztosítja a víz melegítését, csak a berendezés működését szabályozza. Az AC árammal való vízmelegítéshez be kell állítani a T1 termosztatot a kívánt hőmérsékletre. Kikapcsolt T1 termosztat esetén az elfogyasztott elektromos energia mennyisége minimális, mindössze 0,002 kwh. A fotovoltaikus panelekből származó DC árammal történő vízmelegítéshez a T2 termosztaton kell beállítani a kívánt hőmérsékletet. Napfény esetén a panelek áramot kezdenek előállítani, amely felmelegíti a vízmelegítőben található fűtőszálat. A fűtőszálak ki- és bekapcsolását a termosztatok szabályozzák. A termosztatok tetszés szerint a 0-80 C intervallumon állíthatók be. DC árammal való melegítés esetén javasoljuk a víz hőmérsékletét maximálisan 75 C-ra állítani. Ez a hőmérséklet biztosítja a fotovoltaikus panelek áramforrásának maximális kihasználását. Vigyázz! A 75 C-ra melegített víz érzékileg nagyon meleg. Használatnál hideg vízzel kell keverni.napfényes napokon a melegítőben levő víz hőmérséklete elérheti

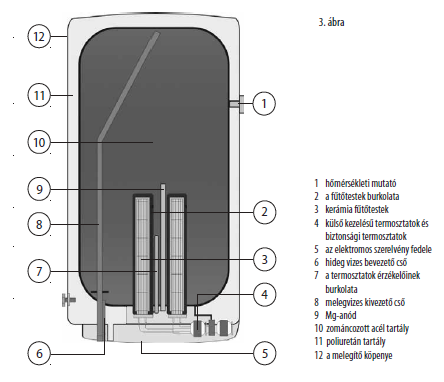

4 a 90 C-ot is, amely a bőrrel érintkezve egészségkárosodást okozhat. Ezért a meleg víz kilépésének helyére szereljen fel keverőszelepet. Olyan mechanikus keverőszelepet ajánlunk, amely az előre megválasztott hőmérsékleten túl határozottan spórolja az előállított meleg vizet, amennyiben annak hőmérséklete magasabb a keverőszelep beállításánál. A keverőszelepen a kilépő víz számára olyan hőmérsékletet kell beállítani, amely alkalmas a mindennapi használatra. A melegítőnek a gázüzemű hőtárolós vízmelegítő áramot termelnek. 4. Műszaki leírás A melegítő tartálya acéllemezből készült és 0,9 MPa nyomásnál lett tesztelve. A tartály belső felülete zománcozott. A tartály alsó fenekéhez perem van hegesztve, amelyhez a perem fedele hozzá van csavarozva. A fedél és a perem közé tömítő karika van helyezve, amely a tökéletes tömítést biztosítja. A perem fedelében tartók találhatók, amelyekbe a fűtő-, szabályozó és biztonsági elemek (fűtőtest, a termosztat érzékelője és hőbiztosíték) kerültek. Az M8-as anyára van szerelve az anódrúd. Az anódrúd a melegítő tartályának tartalékos védelmére szolgál. A vízzel történő reagálása olyan köze- get hoz létre, amely meghosszabbítja a tartály élettartamát.az anód kivitelezése és anyaga megfelel a DIN 4753/6 szabványnak. A tartály felső részében hőmérsékleti mutató van elhelyezve, amely átviszi az információt a tárolós vízmelegítőben található vízről. A tároló poliuretán habbal van szigetelve, amely minimális hőveszteséget garantál. Az elektromos csatlakozás a melegítő alsó részében, egy könnyen eltávolítható burkolat alatt található. A víz hőmérséklete termosztatok segítségével 0-80 C terjedelemben állítható be a beállító gombon található skála A hálózati AC áram általi vízmelegítést a piros kontrollégő jelzi. Ha kialszik, az AC áram általi vízmelegítéskikapcsolt. tárolójára csatlakoztatása általi előmelegítésre való használata esetén nincs szükség a keverőszelepre. A beállított hőmérséklet elérésekor a termosztat lekapcsolja az elektromos áramot és ezzel megszakítja a víz melegítését. A sárga kontrollégő jelzi a berendezés működését. Ha világít, a berendezés működik. Ha kialszik, a berendezés nem üzemel. A fotovoltaikus panelekből érkező egyenáramot a zöld kontrollégő jelzi. Ha világít, a panelek elektromos áramot termelnek.

5 szerint. A hideg víz belépése kék színnel, a meleg víz belépése piros színnel van jelölve. Az összes acél szer-kezet égetett porfestékkel van védve a korrózió ellen, a csatlakoztató részek fémezettek. Javasoljuk, hogy a falra való felerősítést bízza szakvállalatra, vagy konzultálja szakemberrel. 7. A falra való szerelés Szerelés előtt le kell ellenőrizni a fal teherbírását, esetleg meg kell a falat erősíteni. A melegítő felakasztásához a fal minősége szerinti alkalmas rögzítő anyagot kell választani. A vízmelegítőt csak függőleges helyzetben szereljük fel úgy, hogy a melegítő alsó éle legalább 60 cm távolságra legyen a talaj felett. 8. Vízvezeték szerelése 5. Működési elve A melegítő a nyomás elvén működik, ami azt jelenti, hogy a tartályban mindig víznyomás van a vízvezeték csőből. A keverőtelep meleg vizes szelepének kinyitásakor a vízvezetékcső hideg vizének nyomása által folyik a víz. A meleg víz a felső részen folyik el, a befolyó hideg víz pedig a melegítő alsó részében marad. A vízmelegítő csatlakoztatása a vízvezetékhez a 3. és 4. ábrán látható. A melegítő esetleges leszereléséhez a hideg és meleg víz ki- és belépési helyére Js 3/4 - csavar felszerelése szükséges. A biztonsági szelepet a mellékelt útmutató szerint szereljük. A biztonsági szelepet a kék színnel jelölt hideg vizes bevezető csőre szereljük. A biztonsági szelepből kicsöpögő vizet a szennyvízhálózatba kell vezetni. Amennyiben a bevezető csőrendszerben nagyobb a nyomás, mint 0,63 MPa (akár csak átmenetileg is), a biztonsági szelep elé redukciós szelepet kell behelyezni. A meleg vizet keverőtelep segítségével kell kiengedni a piros színnel jelölt csaptelepből. Ha a meleg vizes vezeték hosszú, a hőveszteség csökkentése érdekében ajánlatos azt szigetelni. Az összes kimenetet keverőszeleppel kell ellátni, hogy be lehessen állítani a kívánt vízhőmérsékletet. A melegítőt leeresztő csappal is el kell látni a hideg víz melegítőbe való bemeneténél (4. ábra) az esetleges leszerelés vagy javítás lehetőségére. A szerelést az érvényes előírásoknak és szabványoknak megfelelően kell elvégezni. 6. A termék tartozékai A termék tartozéka egy szelep és a hőmérsékleti mutató. A pántok és csavarok a melegítőre vannak szerelve. Saját érdekében ellenőrizze, hogy minden rész megvan-e. Tekintettel a piacon található sokféle falazó anyag fajtára és a felerősítési lehetőségek széles palettájára, a gyártó ezt az anyagot nem csatolja a termékhez. A felerősítés rendszerét egyedileg kell megválasztani az adott körülményekhez mérten.

6 9. Villamos szerelés FIGYELMEZTETÉS Tekintettel arra, hogy a biztonsági szelep nem alkalmas a víz melegítőből való kieresztésére, javasoljuk, hogy a rendszerbe a biztonsági szelep elé egy alkalmas helyre iktassunk be egy leeresztő szelepet. Amennyiben a bevezető csőrendszerben nagyobb a nyomás, mint 0,6 MPa, a biztonsági szelep elé redukciós szelepet kell behelyezni. A biztonsági túlnyomás-berendezés kivezető csövének szabadon nyitottnak kell lennie az atmoszférába, a lenti részre szerelve, olyan környezetbe, ahol nincs fagypont alatti hőmérséklet. A biztonsági túlnyomás-berendezést rendszeresen kell használni, hogy el legyenek távolítva a vízkő lerakódások és hogy meggyőződjünk arról, hogy a berendezés nem blokkolt. Biztonsági szelep: TE-2848 DN15, DN20 közvetlen biztonsági szelep belső csatlakozó menettel a testben Műszaki adatok: Maximális nyomás 0,6 MPa Biztonsági túlnyomás 0,63±0,03 MPa A csatlakoztatást, javítást és ellenőrzést csak arra szak-avatott szerv végezheti. Az elektromos szerelésnek ki kell elégítenie az érvényes elektrotechnikai szabványokat. Az elektromos hálózatra való csatlakoztatást a vízvezeték szerelése után kell elvégezni. A szilárd vezetékbe be kell iktatni egy lekapcsoló berendezést a hálózatról, amely magában foglalja az érintkezés teljes leválasztását minden helyzetben. 10. A melegítő beüzemelése A melegítő vízvezetékre, elektromos hálózatra és a fotovoltaikus panelekre való csatlakoztatása, és a biz-tonsági szelep kipróbálása (a szelephez csatolt útmutató szerint) után a melegítőt üzembe lehet helyezni. Menete : a) ellenőrizzük a víz- és elektromos szerelést b) kinyitjuk a keverőtelepen a melegvizes szelepet c) kinyitjuk a hideg víz melegítőbe vezető szelepét d) amint a víz elkezd kifolyni a melegvizes szelepből, a melegítő feltöltése befejeződött és a szelep becsukódik e) ha tömítési elégtelenség lép fel (a perem fedele), ajánljuk behúzni a perem fedelének csavarjait f) a víztárolókat csatlakoztatjuk a váltakozó áramú

7 elektromos hálózathoz g) a víztárolókat csatlakoztatjuk a fotovoltaikus panelekből származó egyenáramhoz h) a melegítő beüzemelése előtt fel kell csavarozni a villamos szerelvény takaróját, amely megakadályozza a hozzáférést a melegítő villamos részeihez. Vízmelegítés közben időnként csepeg a víz a biztonsági szelepből, ami normális jelenség és a víz térfogatának növekedéséből adódik i) Az üzemeltetés kezdetekor átöblítjük a melegítőt 11. Tűzvédelmi előírások a melegítő telepítéséhez és használatához A melegítő szerelésére vonatkozó előírásokat a vonatkozó szabványok tartalmazzák. A melegítőt nem szabad az elektromos hálózatra sem a fotovoltaikus panelekből származó egyenáramra csatlakoztatni, amikor a közelében lobbanékony folyadékokkal (benzin, folttisztító) vagy gázokkal, stb. dolgoznak Január
