1 Design2008_NM2.qxd 3/26/08 8:29 AM Page 17 Megoldások az intelligens épületekhez

2 Design2008_NM2.qxd 3/26/08 8:29 AM Page 18 Megoldások az intelligens épületekhez A Schneider Electric Merten termékcsaládjában található univerzális kapcsolóbetéteket különbözô stílusban öltöztethetjük fel. A keretek, billentyûk, fedlapok különbözô anyagban, színben és dizájnban állnak rendelkezésünkre azért, hogy a szerelvények minél jobban illeszkedjenek otthonunk hangulatához. A Merten univerzális betétei széles funkcióválasztékkal jellemezhetôk: a kínálat az alap kapcsoló- és dugalj betétektôl kezdve az informatikai / audio csatlakozókon át a programozható elektronikákig terjed. Erôs acél süllyesztôperemre vannak szerelve, melyeket körmösen és csavarosan is rögzíthetünk. A körmök alapállapotban be vannak pattintva egy erre kialakított fészekbe, így szerelés közben nem sértik meg a kezet. A legtöbb kapcsolóbetét 24 mm-es betétmélységû, így a vezetékeknek elég hely marad a süllyesztôdobozban. A könnyebb sorolás érdekében a süllyesztôperemek oldalain az egymáshoz való illesztést segítô fogak találhatók. Sorolási távolságuk minden esetben a szabványnak megfelelô 71 mm. A betéteken kapcsolási rajz, ill. vezeték csupaszolási ábra található. A kapcsolók és perifériák VDE és CE, a dugaljak pedig MEEI minôsítéssel is rendelkeznek. Mivel a dugaljak fedlappal együtt szereltek, így azok részletei, rendelési számai az adott formatervnél találhatók (M- Plan, Artec, Antik, Trancent). A fényerôszabályzó betétek R, L, C terhelésre, 1-10 VDC fénycsövekhez is, valamint külön motorfordulatszám-szabályozásra is alkalmasak. Emlékezô funkcióval is kérhetôk, valamint bôvítôegységekkel váltókapcsolásba köthetôk úgy, hogy mindkét oldalról lehetôvé válik a fényerô szabályozása. Bôvítôbetétek alkalmazásával a fényerôszabályzók teljesítménye növelhetô. A fényerôszabályzás történhet forgatásra, nyomásra, érintésre vagy távirányítással. 18

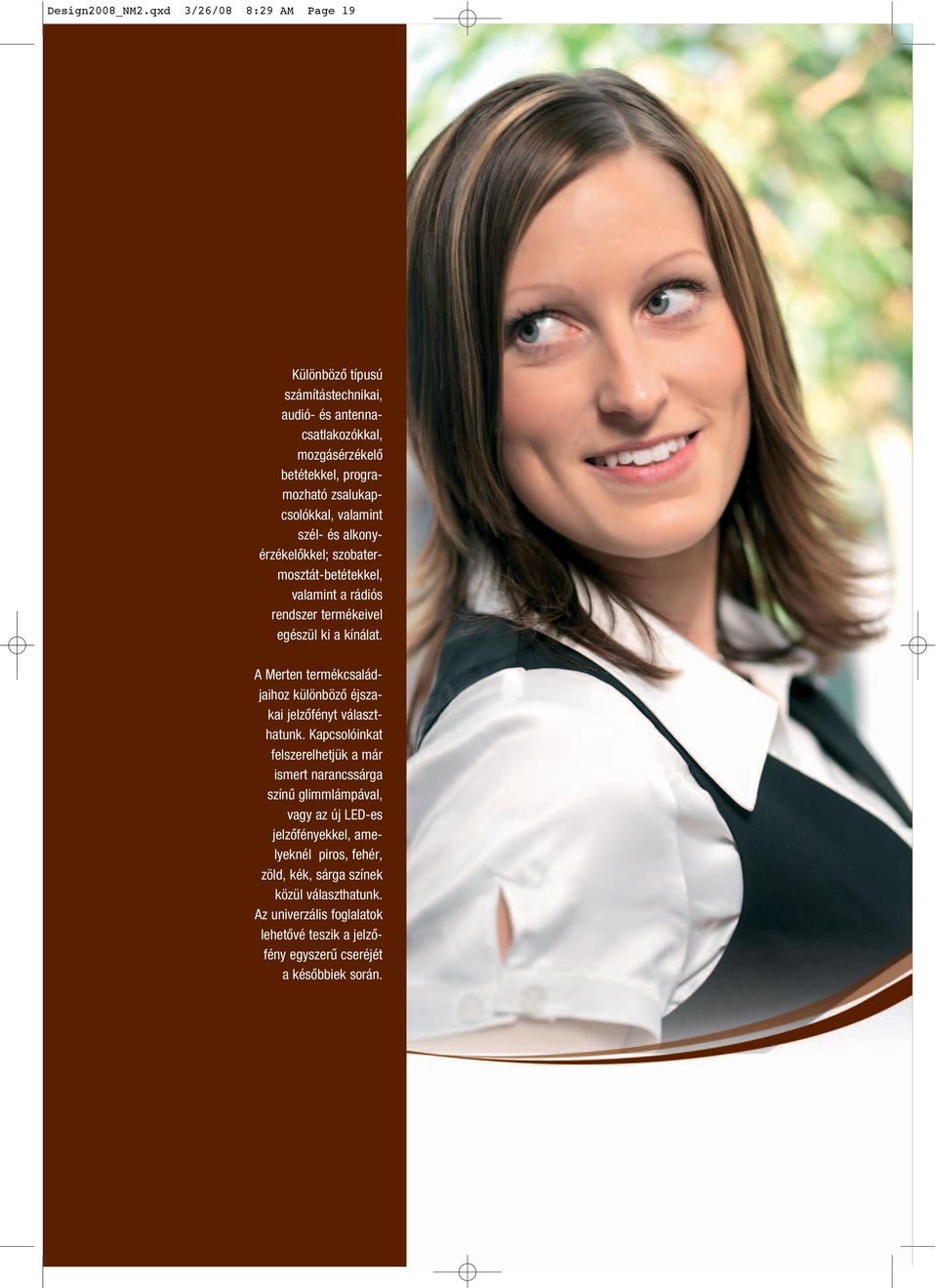

3 Design2008_NM2.qxd 3/26/08 8:29 AM Page 19 Különbözô típusú számítástechnikai, audió- és antennacsatlakozókkal, mozgásérzékelô betétekkel, programozható zsalukapcsolókkal, valamint szél- és alkonyérzékelôkkel; szobatermosztát-betétekkel, valamint a rádiós rendszer termékeivel egészül ki a kínálat. A Merten termékcsaládjaihoz különbözô éjszakai jelzôfényt választhatunk. Kapcsolóinkat felszerelhetjük a már ismert narancssárga színû glimmlámpával, vagy az új LED-es jelzôfényekkel, amelyeknél piros, fehér, zöld, kék, sárga színek közül választhatunk. Az univerzális foglalatok lehetôvé teszik a jelzôfény egyszerû cseréjét a késôbbiek során.

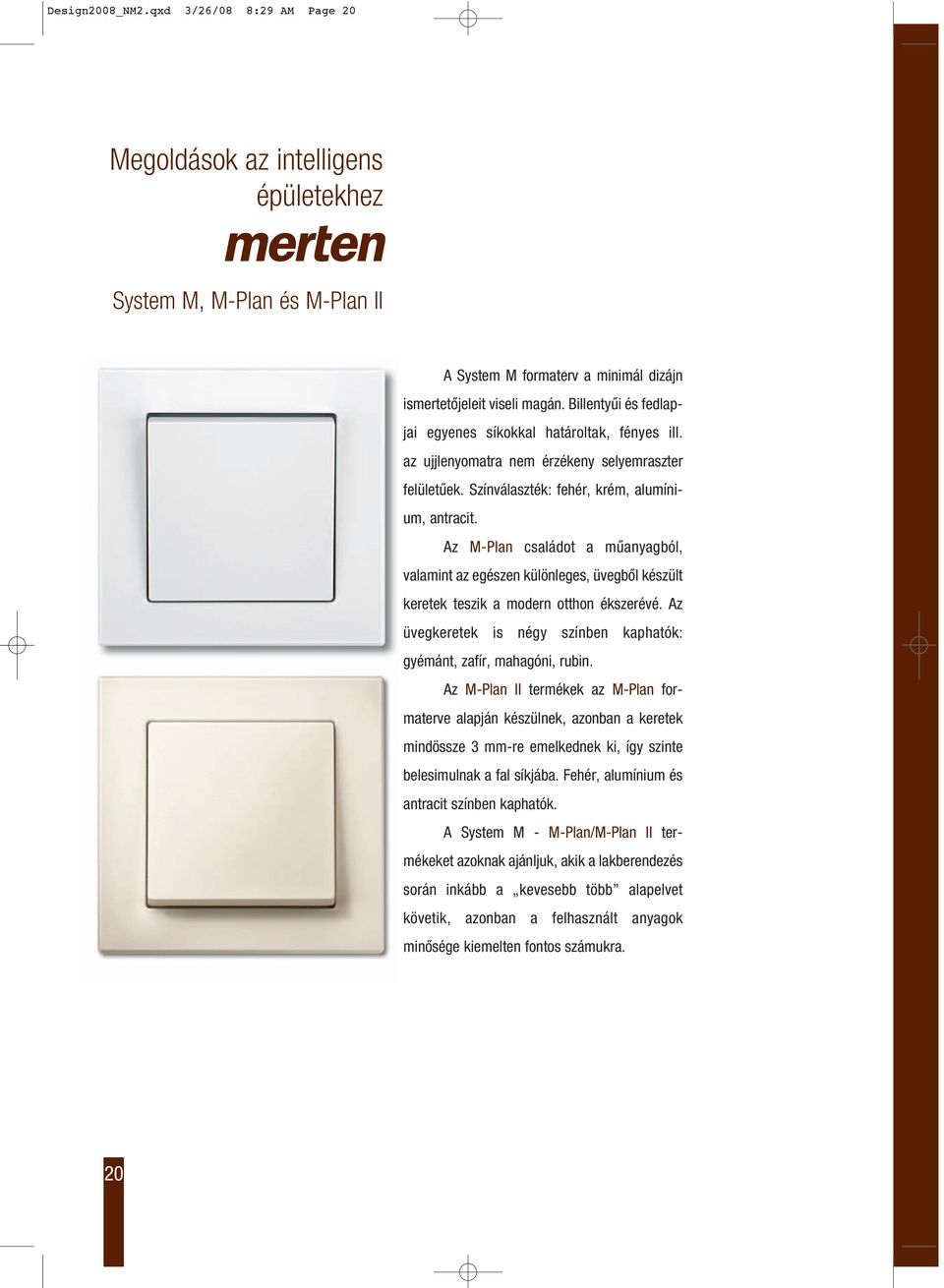

4 Design2008_NM2.qxd 3/26/08 8:29 AM Page 20 Megoldások az intelligens épületekhez System M, M-Plan és M-Plan II A System M formaterv a minimál dizájn ismertetôjeleit viseli magán. Billentyûi és fedlapjai egyenes síkokkal határoltak, fényes ill. az ujjlenyomatra nem érzékeny selyemraszter felületûek. Színválaszték: fehér, krém, alumínium, antracit. Az M-Plan családot a mûanyagból, valamint az egészen különleges, üvegbôl készült keretek teszik a modern otthon ékszerévé. Az üvegkeretek is négy színben kaphatók: gyémánt, zafír, mahagóni, rubin. Az M-Plan II termékek az M-Plan formaterve alapján készülnek, azonban a keretek mindössze 3 mm-re emelkednek ki, így szinte belesimulnak a fal síkjába. Fehér, alumínium és antracit színben kaphatók. A System M - M-Plan/M-Plan II termékeket azoknak ajánljuk, akik a lakberendezés során inkább a kevesebb több alapelvet követik, azonban a felhasznált anyagok minôsége kiemelten fontos számukra. 20

5 Design2008_NM2.qxd 3/26/08 8:29 AM Page 21 A System M-hez illeszkedô keretek M-Plan és M-Plan II típusúak.

6 Design2008_NM2.qxd 3/26/08 8:29 AM Page 22 Megoldások az intelligens épületekhez System M, M-Plan és M-Plan II 22

7 Design2008_NM2.qxd 3/26/08 8:30 AM Page 23 Az M-Plan családot üvegbôl készült keretei teszik igazán különlegessé. A keretek edzett üvegbôl készülnek, és karcállóak. Gyémánt, zafír, mahagóni, rubin színben, 1-5 sorolásban kaphatók.

8 Design2008_NM2.qxd 3/26/08 8:30 AM Page 24 Megoldások az intelligens épületekhez System Design, Artec A System Design a System M-hez képest nagyobb és domborúbb billentyût, valamint termékcsaládtól függôen eltérô kialakítású kereteket jelent. A billentyû felületén átlós irányban élvasalás található, amely különösen finom tapintási érzetet kelt, és csak egy bizonyos szögben ráesô fényben látszik! A System Design billentyûi 11 színben kaphatók és 3 anyagból készülnek: Mûanyag: Fehér, krém, vanília, jég-kék, mélykék, világosszürke, sötétszürke, sötétbarna, alumínium Fém: Rozsdamentes acél, antik sárgaréz 24

9 Design2008_NM2.qxd 3/26/08 8:30 AM Page 25 A System Design formaterven belül az Artec, az Antik és a Trancent kerettel szerelt termékcsalád található.

10 Design2008_NM2.qxd 3/26/08 8:30 AM Page 26 Megoldások az intelligens épületekhez System Design, Artec Az Artec keretek a System Design billentyûivel azonos színben és anyagban készülnek, a keretek vékony jellege kiemeli és hangsúlyozza a billentyût. A billentyûn található finoman vasalt élek a keret sarkaiban folytatódnak, így együtt rendkívül kompakt és modern kapcsolót képeznek. 26

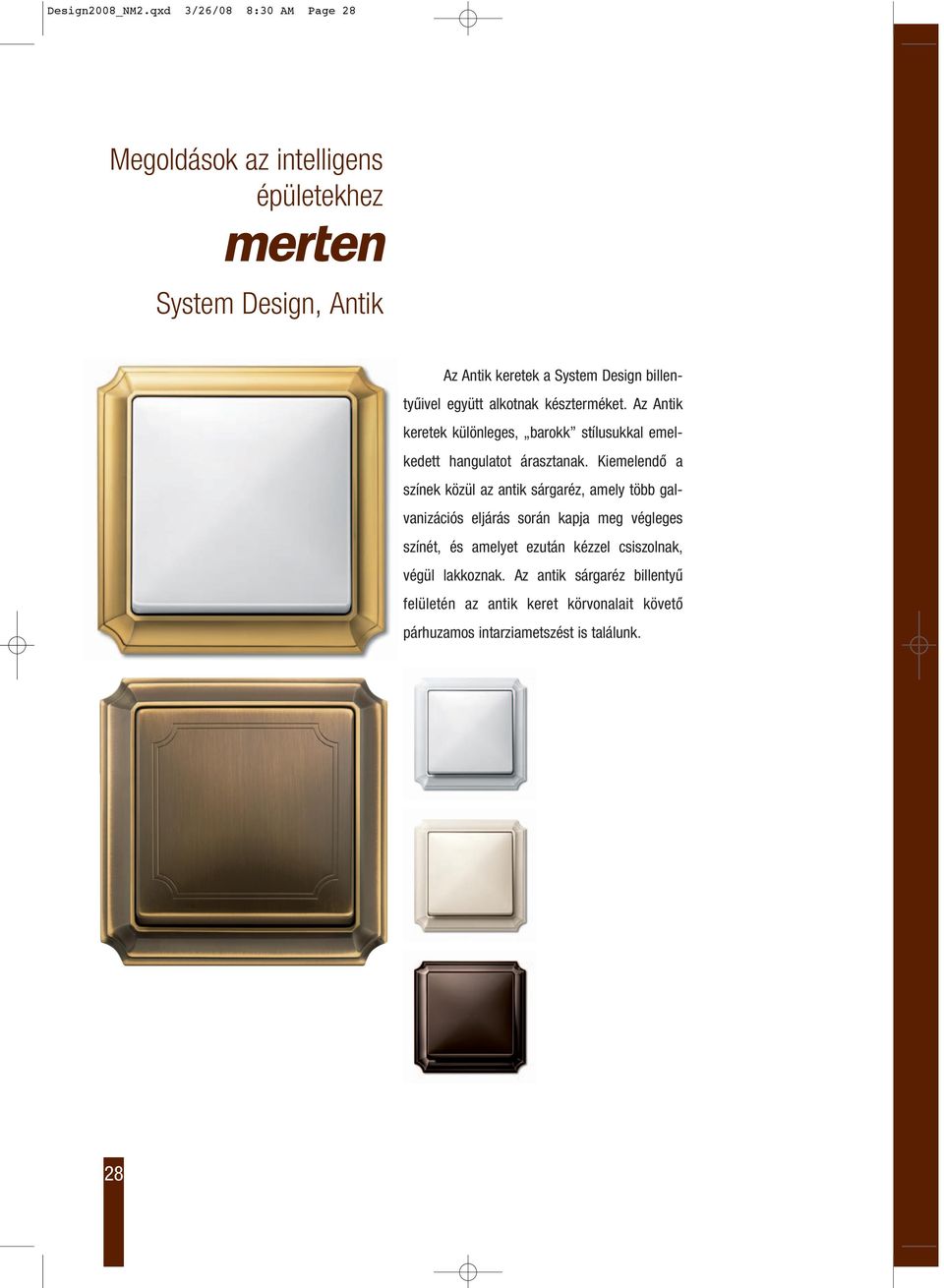

12 Design2008_NM2.qxd 3/26/08 8:30 AM Page 28 Megoldások az intelligens épületekhez System Design, Antik Az Antik keretek a System Design billentyûivel együtt alkotnak készterméket. Az Antik keretek különleges, barokk stílusukkal emelkedett hangulatot árasztanak. Kiemelendô a színek közül az antik sárgaréz, amely több galvanizációs eljárás során kapja meg végleges színét, és amelyet ezután kézzel csiszolnak, végül lakkoznak. Az antik sárgaréz billentyû felületén az antik keret körvonalait követô párhuzamos intarziametszést is találunk. 28

14 Design2008_NM2.qxd 3/26/08 8:30 AM Page 30 Megoldások az intelligens épületekhez System Design, Trancent A Trancent a System Design formaterven belül különálló család, amelyet leginkább az üveg fedlapokkal felszerelt, érintôs kapcsolókkal jellemezhetünk. Elég csak megérinteni az üveg fedlapokat, és a beépített szenzor bekapcsolja a lámpát, de ugyanígy lehet a lámpák fényerejét is szabályozni. Az üveg fedlapok élei és sarkai csiszoltak, az üveglap lehet teljesen átlátszó ill. enyhén maratott. Színe a vízzöld egy halvány árnyalata. Az üveg fedlap mögötti fólia lézernyomtatóval egyedileg nyomtatható. 30

16 Design2008_NM2.qxd 3/26/08 8:30 AM Page 32 Megoldások az intelligens épületekhez Argus Az ARGUS falon kívüli termékcsalád tagjai, a falon kívüli szerelésû füstérzékelôk, mozgásérzékelôk, alkonykapcsolók teszik teljessé a Merten termékkínálatot. Megtalálható közöttük beltérre és kültérre szánt kivitelûek is. A füst- és mozgásérzékelôk csoportba köthetôk, ezáltal a biztonsági funkciók is központosíthatóak, és könnyen ellenôrizhetôek. 32

18 Design2008_NM2.qxd 3/26/08 8:31 AM Page 34 Megoldások az intelligens épületekhez Rádiós rendszer Rádióvezérelt fedlapokkal, távirányítós billentyûkkel egészíthetjük ki az elôbb bemutatott termékcsaládokat. Ezen kiegészítôk segítségével lakásunkat kényelmesebbé, otthonosabbá tudjuk tenni. A fotelben ülve elég a távirányítón egy gombot megnyomni, máris leengedhetjük a redônyt; vagy hangulatfényt varázsolhatunk a szobában; esetleg éppen érkezô vendégeinknek már elôre felkapcsolhatjuk a kültéri világítást! Régebbi lakóépületek, vagy akár mûemléki védettség alatt álló épületek villamos hálózatának felújításánál is érdemes a rádiós rendszert alkalmazni, mert a rádiójelek rengeteg falvéséstôl és vezetékezéstôl megkímélnek bennünket. Mobilitás és rugalmasság: a hagyományos távirányítók mellett megtalálhatók a távirányítós nyomógombok is, amelyeket bármelyik keretbe bele tudunk pattintani, és ragasztással vagy csavarozással akárhová rögzíteni tudunk. 34

20 Design2008_NM2.qxd 3/26/08 8:31 AM Page 36 Megoldások az intelligens épületekhez Különleges jelzôfények A Merten termékcsaládokhoz különbözô éjszakai jelzôfényt választhatunk. Kapcsolóinkat felszerelhetjük narancssárga színû glimmlámpával, vagy az új LED-es jelzôfényekkel, amelyek között piros, fehér, zöld, kék és sárga színek közül választhatunk. Az univerzális foglalatok lehetôvé teszik a jelzôfény késôbbi cseréjét. 36

22 Design2008_NM2.qxd 3/26/08 8:31 AM Page 38

23 Design2008_NM2.qxd 3/26/08 8:31 AM Page 39 Az intelligens otthon technológia KNX

24 Design2008_NM2.qxd 3/26/08 8:31 AM Page 40 Az intelligens otthon technológia KNX Képzeljen el egy olyan világot, ahol ha elutazik hazulról, valaki mindig meglocsolja a virágokat, lekapcsolja az égve felejtett villanyt, takarékra állítja a fûtést, és amikor hazaér, biztonságos fény kíséri lépteit a kerti kaputól a bejárati ajtóig, az ajtót átlépve halk zenével, hangulatfénnyel, kellemes hômérséklettel köszönti Önt az otthona... Mindez ma már könnyedén megvalósítható a Merten KNX rendszerrel! A Merten dizájn elemeire épülô KNX rendszer az intelligens otthon lelke. A házban lévô elektromos készülékek és szerelvények egy közös rendszert alkotnak, önálló intelligenciával rendelkeznek, és egymással a számítógép nyelvén kommunikálnak. Ez lehetôvé teszi, hogy a beállítások egy mobiltelefon vagy egy kis kézi számítógép segítségével akár távolról is megváltoztathatók legyenek. Például, ha éppen kedvünk támad még egy pár napot nyaralni, akkor küldünk egy t a házunknak, amelyben közöljük vele az igényeinket, és biztosak lehetünk benne, hogy a láthatatlan kazánfûtô, a kertész, a mindig éber biztonsági ôr maradéktalanul elvégzi feladatát. 40

26 Design2008_NM2.qxd 3/26/08 8:31 AM Page 42 Az intelligens otthon technológia KNX Teljes: a világításon túl a rendszerbe bekapcsolhatunk több, eddig egymástól független mûködô intelligens rendszert is. Például fûtésszabályozás, klíma, házimozi stb., valamint különbözô háztartási készülékeket (mosógép, kávéfôzô, elektromos tûzhely, kenyérsütôgép stb.) Áttekinthetô: egy számítógép segítségével ellenôrizhetünk minden funkciót, de ugyanezt megtehetjük a bejárati ajtó mellé felszerelt infokijelzô segítségével is. Kényelmes: Személyre, eseményre vagy akár évszakra szabott programokat tudunk kialakítani. Nem kell többé naponta állítgatni a fûtés termosztátját, vagy az esti hangulatfényt, azt a rendszer elvégzi. Reggel pedig nem a vekker idegesítô csörgésére ébredünk, hanem a friss kávé illatára. Nem mindegy! Rugalmas: A késôbbiek során új fogyasztókat kapcsolhatunk be, vagy a meglévô hálózatot átvariálhatjuk. A rádiós kapcsolók segítségével pedig szinte vésés és vezetékezés nélkül helyezhetjük át kapcsolóinkat. A háttérben futó programokat teljesen személyre szabhatjuk. 42

27 Design2008_NM2.qxd 3/26/08 8:31 AM Page 43 Rugalmasság Kényelem Biztonság Energiatakarékosság

28 Design2008_NM2.qxd 3/26/08 8:32 AM Page 44 Az intelligens otthon technológia KNX Energiatakarékos: Rengeteg energiát és pénzt takaríthatunk meg a KNX segítségével. Például, ha a radiátorokat elektronikus szelepekkel látjuk el, csak a szükséges helységeket kell fûteni. Legyen mindenhol pontosan akkora hômérséklet, amennyire tényleg szükség van. Sem több, sem kevesebb. Ugyanezt az elvet követi a világítás, a szellôzés, az árnyékolás szabályozása is. A bekapcsolva felejtett világítást a rendszer automatikusan lekapcsolja, azonban a nagy energiafogyasztású készülékeket (pl. bojler) éjszaka mûködteti, amikor az áram olcsóbb. 44

30 Design2008_NM2.qxd 3/26/08 8:32 AM Page 46 Az intelligens otthon technológia KNX Biztonságos: Szereljük fel otthonunkat mozgásérzékelôkkel, füstérzékelôvel, biztonsági kamerával, nyílászáróinkat nyitásérzékelôvel. Ha télen hosszabb idôn keresztül távol vagyunk otthonról, a kazán csak annyira fût fel, hogy a csövek ne fagyjanak el. Otthonlét-szimulációt is beprogramozhatunk: este a redônyök leereszkednek, bekapcsol a TV vagy a rádió, a lámpa, pont úgy, mintha otthon lennénk. Internetmodem segítségével a biztonsági kamerák képeit is bármikor megnézhetjük a távolból. Ha pedig valamilyen gyanús zajt észlelünk, egy gombot megnyomva azonnal jelezhetünk a rendôrségnek is. 46

32 Design2008_NM2.qxd 3/26/08 8:32 AM Page 48 Merten szerelvények rendelési számai* Rendelési szám Megnevezés Univerzális kapcsolóbetétek EEEPM kétpólusú kapcsolóbetét EEEPM hárompólusú kapcsoló EEEPM csillárkapcsoló-betét EEEPM zsalukapcsoló betét 1-pólus EEEPM zsalunyomó betét 1-pólus EEEPM alternatív (váltó) kapcsolóbeté EEEPM kettôs alternatív (váltó) kapcsolóbetét EEEPM keresztkapcsoló-betét EEEPM egypólusú nyomó (záróérintkezô) EEEPM egypólusú nyomó (záróérintkezô) független segédérintkezôvel EEEPM egypólusú nyomó (váltó) EEEPM kettôs nyomóbetét (záróérintkezô) EEEPM kettôs nyomóbetét (1 záró- és 1 nyitóérintkezô) EEEPM Visszaugró/tartós cilinderzáras zsalukapcsoló betét 2-pólus EEEPM három állású forgó kapcsoló betét EEEPM Visszaugró/tartós cilinderzáras zsalukapcsoló betét 2-pólus EEEPM univerzális kétpólusú kapcsolóbetét cilinderzárhoz EEEPM univerzális szuper fényerôszabályzó betét VA EEEPM memória super fényerôszabályzó betét ohmos terheléshez W EEEPM emlékezô halogén super fényerôszabályzó betét induktív terheléshez VA EEEPM memória super fényerôszabályzó betét ohmos terheléshez W, halogen 500 W EEEPM emlékezô ET super fényerôszabályzó betét kapacitív terheléshez W EEEPM univerzális fényerôszabályzó betét, 2-es EEEPM fényerôszabályzó betét ohmos terheléshez W, halogen 500 W EEEPM fényerôszabályzó betét ohmos terheléshez W EEEPM LV halogén fényerôszabályzó betét induktív terheléshez VA EEEPM fényerôszabályzó betét 1000 W ohmos terheléshez W/halogen 700 W EEEPM fényerôszabályzû betét induktív terheléshez VA EEEPM ET fényerôszabályzó betét kapacitív terheléshez W System M, M-Plan és M-Plan II. EEEPM csatlakozóaljzat betét alumínium EEEPM csatlakozóaljzat betétgyermekvédelmi retesszel alumínium EEEPM csatlakozóaljzat betét csapófedéllel és gyermekvédelmi retesszel alumínium EEEPM csatlakozóaljzat betét túlfeszültségvédelemmel alumínium EEEPM csatlakozóaljzat betét jelzôlámpával narancs EEEPM idôzítô csatlakozóaljzat betét gyermekvédelmi retesszel alumínium EEEPM billentyû alumínium EEEPM billentyû 0/1 felirattal alumínium EEEPM billentyû csillárkapcsolóhoz alumínium EEEPM billentyû négyzetes szimbólumnyílással alumínium EEEPM billentyû zsalu kapcsolóhoz és nyomóhoz alumínium EEEPM billentyû csillárkapcsoló feliratozva alumínium EEEPM billentyû nyomógomb modul, 2-es hez, System M alumínium EEEPM M-PLAN keret, 1-es alumínium EEEPM M-PLAN keret, 2-es alumínium EEEPM M-PLAN keret, 3-as alumìnium EEEPM M-PLAN keret, 4-es alumìnium EEEPM M-PLAN keret, 5-ös alumìnium EEEPM M-PLAN II keret, 1-es, süllyesztett alumínium EEEPM M-PLAN II keret, 2-es, süllyesztett alumínium EEEPM M-PLAN II keret, 3-as, süllyesztett alumínium EEEPM M-PLAN igazi üveg keret, 1-es gyémán EEEPM M-PLAN igazi üveg keret, 2-es gyémánt EEEPM M-PLAN igazi üveg keret, 3-as gyémánt EEEPM M-PLAN igazi üveg keret, 4-es gyémánt EEEPM M-PLAN igazi üveg keret, 5-ös gyémánt System Design, Artec EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM csatlakozóaljzat betét rozsdamentes acél csatlakozóaljzat betét gyermekvédelmi retesszel rozsdamentes acél csatlakozóaljzat betét csapófedéllel és gyermekvédelmi retesszel rozsdamentes acél csatlakozóaljzat betét feliratmezôvel rozsdamentes acél csatlakozóaljzat betét túlfeszültségvédelemmel lakkozott rozsdamentes acél billentyû rozsdamentes acél billentyû csillárkapcsolóhoz rozsdamentes acél billentyû zsalu kapcsolóhoz és nyomóhoz rozsdamentes acél billentyû 0/1 felirattal rozsdamentes acél billentyû felirat mezôvel rozsdamentes acél billentyû négyzetes szimbólumnyílással rozsdamentes acél billentyû nyomógomb modul, 2-es hez, System Design rozsdamentes acél ARTEC keret, 1-es rozsdamentes acél ARTEC keret, 2-es rozsdamentes acél ARTEC keret, 3-as rozsdamentes acél ARTEC keret, 4-es rozsdamentes acél ARTEC keret, 5-ös rozsdamentes acél ARTEC keret, 1-es krém ARTEC keret, 2-es krém ARTEC keret, 3-as krém ARTEC keret, 4-es krém ARTEC keret, 5-ös krém 48 *A teljes listát kérje Vevôszolgálatunktól.

33 Design2008_NM2.qxd 3/26/08 8:32 AM Page 49 Merten szerelvények rendelési számai* Rendelési szám System Design, Antik EEEPM EEEPM EEEPM EEEPM EEEPM Megnevezés ANTIK keret, 1-es antik sárgaréz ANTIK keret, 2-es antik sárgaréz ANTIK keret, 3-as antik sárgaréz ANTIK keret, 4-es antik sárgaréz ANTIK keret, 5-ös antik sárgaréz System Design, Trancent EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM Argus EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM Rádiós Rendszer EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM EEEPM TRANCENT csatlakozóaljzat betét gyermekvédelmi retesszel alumínium memória super fényerôszabályzó betét ohmos terheléshez W emlékezô halogén super fényerôszabályzó betét induktív terheléshez VA bôvítô TELE betét elektronikus nyomóbetét VA elektronikus idôkapcsoló betét W elektronikus kapcsolóbetét W relé univerzális betét max 1000 W / VA zsalu / csillárbetét 1000 VA memória super fényerôszabályzó betét ohmos terheléshez W, halogen 500 W emlékezô ET super fényerôszabályzó betét kapacitív terheléshez W TRANCENT beléptetô vezérlô vezérlôelektronika, 1-es csillárvezérlô elektronika two-circuit zsaluvezérlô elektronikaroller shutter TRANCENT keret, 1-es alumínium TRANCENT keret, 2-es alumínium TRANCENT keret, 3-as alumínium TRANCENT keret, 4-es alumínium TRANCENT üveg csatlakozóaljzat fedél, 1-es átlátszó TRANCENT üveg csatlakozóaljzat fedél, 2-es átlátszó TRANCENT üveg csatlakozóaljzat fedél, 3-as átlátszó üveg érzékelôfedél, 1-es átlátszó üveg érzékelôfedél, 2-es átlátszó üveg érzékelôfedél, 3-as átlátszó TRANCENT üveg érzékelôfedél, 1-es üveg csatlakozóaljzat fedéllel, 1-es átlátszó fedélfólia üveg érzékelôfedélhez (569200/01-hez) fedélfólia üveg érzékelôfedélhez (569300/01-hez) fedélfólia üveg érzékelôfedélhez (569100/01-hez) TRANCENT beléptetô transzponder kulcskarika fekete TRANCENT beléptetô transzponder kártya fehér ARGUS alkony idôkapcsoló világosszürke ARGUS Füstérzékelô Connect (Rádiós) 230 V AC ARGUS jelenlétérzékelô-rendszer fehér ARGUS 70 fehér ARGUS 300 fehér ARGUS 360 fehér ARGUS 220 Rádiós sötétbarna ARGUS 220 Idôzítô fehér Rádiós jeladó nyomógomb 1-es, fehér Rádiós jeladó nyomógomb 2-es, fehér Rádiós jeladó nyomógomb ARGUS mozgásérzékelôhöz, fehér Rádióvevôs billentyû, kapcsolásra és fényerôszabályozásra, fehér Rádióvevôs billentyû, csak kapcsolásra, fehér Rádióvevôs billentyû, zsalu vezérlésre, fehér Rádiós távirányitó Univerzális rádiós jeladó betét, süllyesztett 4 funkcióhoz Univerzális rádióvevôs betét, süllyesztett, 1 funkcióhoz Rádióvevôs csatlakozóaljzat adapter - csak kapcsolásra, fehér Rádióvevôs csatlakozóaljzat adapter - kapcsolásra és fényerôszabályozásra, fehér Rádiós tesztelô készlet Rádiójel átjátszó (erôsítô), fehér A Merten KNX rendszer forgalmazása rendszerintegrátor partnereink közremûködésével történik. További információért forduljon Vevôszolgálatunkhoz!
