1 LAKOSSÁGI SZERELVÉNYEK

2

3 LAKOSSÁGI SZERELVÉNYEK

4 Master Divisione Elettrica Keleti székhely (Padova) 25 év folyamatos fejlődés Nagy elégedettséggel tölt el minket, ha felidézzük a Master 1984-es helyzetét, mikor még alig néhány tételre rúgott a termékpaletta, ám annál nagyobb vágy munkált a cégben, hogy az elektronikai termékek piacán megismertesse magát. A n e m r é g i b e n ü n n e pelt 25 éves fennállása nyomán elmondható, hogy a Master Divisione Elettrica egy a hazai piacon elismert és számos országban jelenlevő gyártó, mely erősen kötődik gyökereihez, a földhöz, mely látta felnőni, és amely a mai napig büszkén látja el termékeit a Made in Italy védjeggyel. Huszonöt év műszaki és kereskedelmi tapasztalata lehetővé teszi a Master számára, hogy a nevével fémjelzett garancia és megbízhatóság követelményeinek eleget téve, folyamatosan bővítse termékpalettáját, egyre összetettebb megoldásokat kínálva ezáltal villanyszerelőknek és viszonteladóknak egyaránt. A katalógusban találják a Master tapasztalatának és innovációinak lenyomatát, ahol az utóbbi évtizedek alatt folytonosan továbbfejlesztett Modo lakossági szerelvények, valamint az egyszerűség és megbízhatóság tökéletes egységét felmutató Mix lakossági szerelvények mellett, bemutatkozik a Steel, a Master első fémes burkolatú lakossági szerelvény szériája, amelyet piacra kerülése első pillanatától óriási siker övez egy másik újdonságaként Master magas minőségű és könnyen szerelhető központi elosztók és fali dobozok széles palettáját dobta piacra. V é g ü l, j ó l l e h e t j e l e n k a t a l ó g u s n e m t a r t a l m a z z a, megemlítenénk a nagyszabású UNA projektet, amely lehetővé tette a Master számára, hogy az otthon- és é p ü l e t a u t o m a t i z á l á s v i l á g á v a l j e l e n t ő s ú j í t á s o k a t felmutatva ismertesse meg magát, olyan műszaki megoldást kínálva, mely napjaink valamennyi szerelvénye számára nélkülözhetetlen. 4

5 5

6 TARTALOM BEVEZETÉS MODO STEEL KÉSZÜLÉKEK Többfunkciós szerelvény 8 Telepítési lehetőséget 10 MODO TAKARÓKERETEK Burkolatszínek 18 Fém színkeretek 20 Műanyag színkeretek 21 Rögzítőgyűrűk MODO színkeretekhez 28 MODO KÉSZÜLÉKEK Vezérlőeszközök 32 Vezérlőeszközök jelzőlámpával 32 Vezérlőeszközök kétmodulos 33 Vezérlőeszközök billentyű nélkül 34 Egymodulos billentyűk 34 Kétmodulos billentyűk 35 Három modulos billentyűk 35 Elektronikus vezérlőeszközök 36 Egymodulos csatlakozóaljzatok 38 Kétmodulos csatlakozóaljzatok 38 Három modulos csatlakozóaljzatok 38 Szünetmentes csatlakozóaljzatok 39 Telefonos és informatikai csatlakozók 40 TV és SAT csatlakozók 41 Hangjelző berendezés 42 Fényjelző berendezések 42 Biztonsági berendezések 43 Vakfedelek 43 Vezérlőeszközök 46 Vezérlőeszközök jelzőlámpával 46 Vezérlőeszközök kétmodulos 46 Vezérlőeszközök billentyű nélkül 47 Egymodulos billentyűk 47 Kétmodulos billentyűk 48 Három modulos billentyűk 48 Elektronikus vezérlőeszközök 49 Egymodulos csatlakozóaljzatok 50 Kétmodulos csatlakozóaljzatok 50 Három modulos csatlakozóaljzatok 50 Szünetmentes csatlakozóaljzatok 51 Telefonos és informatikai csatlakozók 52 TV és SAT csatlakozók 53 Hangjelző berendezés 54 Fényjelző berendezések 54 Biztonsági berendezések 55 Vakfedelek 55 KÉSZÜLÉKEK MODO FEHÉR Vezérlőeszközök 58 Fényjelzős vezérlőeszközök 58 Kétmodulos vezérlőeszközök 58 Vezérlőeszközök billentyű nélkül 59 Egymodulos billentyűk 59 Kétmodulos billentyűk 60 Három modulos billentyűk 60 Elektronikus vezérlőeszközök 61 Egymodulos csatlakozóaljzatok 63 Kétmodulos csatlakozóaljzatok 63 Három modulos csatlakozóaljzatok 63 Szünetmentes csatlakozóaljzatok 64 Telefonos és informatikai csatlakozók 65 TV és SAT csatlakozók 66 Hangjelző berendezés 67 Fényjelző berendezések 67 Biztonsági berendezések 68 Vakfedelek 69 6

7 RETRÒ TAKARÓKERETEK & KÉSZÜLÉKEK MODO MIX & RETRÒ Tartozékai színkeretek Retrò 73 Vezérlőeszközök Retrò 72 MIX TAKARÓKERETEK Burkolatszínek 76 Műanyag színkeretek 77 Összeszerelt színkeretek 77 Öntartó színkeretek 81 MIX KÉSZÜLÉKEK Vezérlőeszközök 84 Vezérlőeszközök kétmodulos 85 Elektronikus vezérlőeszközök 86 Egymodulos csatlakozóaljzatok 87 Kétmodulos csatlakozóaljzatok 87 Három modulos csatlakozóaljzatok 88 Négy modulos csatlakozóaljatok 88 Szünetmentes csatlakozóaljzatok 89 Telefonos és informatikai csatlakozók 90 TV és SAT csatlakozók 91 Hangjelző berendezés 92 Fényjelző berendezések 92 Biztonsági berendezések 93 Vakfedelek 93 Komplett szerelvények 94 Rögzítőkeretek MODO, MIX és Retrò szériához 98 Jelzőlámpák 99 Tartozékok lakossági szerelvényekhez 99 TV és SAT tartozékok 99 Dobozok IP55 védőburkolatok 102 Asztali munkaállomás 102 Falon kívüli dobozok 102 Süllyesztődobozok 104 Süllyesztett szerelődobozok és tartozékok 104 Sealed boxes 105 IP55 falon kívüli dobozok 106 IP65 falon kívüli dobozok 107 Süllyesztett kiselosztók 109 Falon kívüli kiselosztók 111 IP65 falon kívüli kiselosztók 114 Tartozékok 116 Táblázat 118 7

8 8

9 MODO RENDSZER Többfunkciós szerelvény Egy készülék négyféle alkalmazás Lehetővé teszi az installáció során a cserélhetőséget, ezáltal biztosítja a költségek optimalizálását. SZABADALMAZTATOTT 1 PÓLUSÚ KAPCSOLÓKÉNT 2 PÓLUSÚ KAPCSOLÓKÉNT VÁLTÓKAPCSOLÓKÉNT NYOMÓGOMBKÉNT 9

10 A Master lakossági szerelvények maximálisan kimerítik a modularitás fogalmát, a szerelő számára lehetővé téve a Modo, Steel, Retró és Mix szériák takarókeretei és készülékei közötti teljes átjárást. A következő oldalakon bemutatjuk a rögzítés minden egyes válfaját, felsoroljuk, hogy milyen dobozokba szerelhetők, melyek a hozzávaló takarókeretek, az esetleges kiegészítők és egyéb készülékek. Továbbá a 3, 4, 7 modulos megoldással a Modo, Steel és Mix lakossági szerelvények az elsők, melyek kétféle szerelhetőséget (szemből vagy hátulról) tesznek lehetővé, a szerelő által választott rögzítési mód függvényében.

11 LAKOSSÁGI SZERELVÉNYEK Szerelvénydobozok, rögzítőkeretek és takarókeretek Szerelvénydobozok rögzítőkeret takarókeret rögzítőgyűrűk színkeretekhez készülékek 1 Modulos Könnyűszerkezetű és gipszkarton falak modulos Modo/Mix rögzítőkeret 1 modulos Modo/Mix takarókeret A Modo, Mix és Retró valamennyi készüléke egy modulra szerelhető. 1+1 Modulos Könnyűszerkezetű és gipszkarton falak 1 Modulos 2X Két Modo/Mix rögzítőkeret egy modulra szerelve Modo és Mix 1+1-es takarókeretek A Modo, Mix és Retró valamennyi készüléke egy modulra szerelhető Kör alakú szerelvénydoboz Ø 60mm, négyzet alakú szerelvénydoboz és hármas téglalap alakú szerelvénydoboz es középső Modo/Mix rögzítőkeret 2 modulos Modo és Mix takarókeretek, Mix egybeszerelt takarókeret. Retrò keret nem szerelhető fel Fehér FTL Utánvilágítós fedéllel Steel Minden Modo és Retrò 1-es szerelvénnyel szerelhető 2 db feles vak fedél kétoldalra való beszerelésével: fehér Acél Modo, Mix és Retró 2 modulos takarókeretek 11

12 LAKOSSÁGI MODO RENDSZER SZERELVÉNYEK Szerelvénydobozok, rögzítőkeretek és takarókeretek Szerelvénydobozok rögzítőkeret takarókeret rögzítőgyűrűk színkeretekhez készülékek 2 Modulos Kör alakú szerelvénydoboz Ø 60mm, négyzet alakú szerelvénydoboz és hármas téglalap alakú szerelvénydoboz I 2 modulos Modo/Mix rögzítőkeret 2 modulos Modo és Mix takarókeretek, Mix egybeszerelt takarókeret. Retrò keret nem szerelhető fel Fehér FTL Utánvilágítós fedéllel Steel Minden Modo, Mix és Retrò 1 és 2 modulos szerelvénnyel szerelhető. 2 Modulos Kör alakú szerelvénydoboz Ø 60mm vagy négyzet alakú szerelvénydoboz I 2 modulos Modo/Mix sorolható rögzítőkeret 2 modulos Modo és Mix takarókeretek, Mix egybeszerelt takarókeret. Retrò keret nem szerelhető fel Fehér FTL Utánvilágítós fedéllel Steel Minden Modo, Mix és Retrò 1 és 2 modulos szerelvénnyel szerelhető modulos Modo/Mix sorolható rögzítőkeret acélbetéttel 2 modulos Modo és Mix takarókeretek, Mix egybeszerelt takarókeret. Retrò keret nem szerelhető fel. 2 Modulos Falon kívüli szerelvénydoboz modulos Modo/Mix sorolható rögzítőkeret 2 modulos Modo és Mix takarókeretek, Mix egybeszerelt takarókeret. Retrò keret nem szerelhető fel Fehér FTL Utánvilágítós fedéllel Steel Minden Modo, Mix és Retrò 1 és 2 modulos szerelvénnyel szerelhető modulos Modo és Mix takarókeretek, Mix egybeszerelt takarókeret. Retrò keret nem szerelhető fel.

13 Szerelvénydobozok, rögzítőkeretek és takarókeretek Szerelvénydobozok rögzítőkeret takarókeret rögzítőgyűrűk színkeretekhez készülékek 2 Modulos 3 modulos szerelvénydoboz Modo/Mix szögletes rögzítőkeret, 2 modulos, a szerelvények frontális beszereléséhez. Téglalap alakú, 2 modulos takarókeret, típus: 21MX_3C Minden Modo, Mix és Retrò 1 és 2 modulos szerelvénnyel szerelhető. 3 Modulos 3 modulos szerelvénydoboz modulos Modo, Mix és Retrò takarókeretek. A 3 modulos takarókereten a sztenderd rögzítőgyűrű az alábbiakra cserélhető: Fehér Acél FTL utánvilágítós Szürke TLI B Fehér TLI Steel TLI Minden Modo, Mix és Retrò 1 és 2 modulos szerelvénnyel szerelhető F 3 modulos Modo/ Mix rögzítőkeretek a szerelvények frontális beszereléséhez. Modo, Mix és Retrò 3 modulos takarókeretek 4 Modulos 4 modulos szerelvénydoboz vagy brit szerelvénydoboz modulos Modo, Mix és Retrò takarókeretek. A 4 modulos takarókereten a sztenderd rögzítőgyűrű az alábbiakra cserélhető: Fehér Acél FTL utánvilágítós Szürke TLI B Fehér TLI Steel TLI Minden Modo és Mix 1, 2 és 3 modulos szerelvénnyel, valamint Retrò-val is szerelhető F 4 modulos Modo/ Mix rögzítőkeretek a szerelvények frontális beszereléséhez. Modo, Mix és Retrò 4 modulos takarókeretek 13

14 LAKOSSÁGI SZERELVÉNYEK MODO RENDSZER Szerelvénydobozok, rögzítőkeretek és takarókeretek Szerelvénydobozok rögzítőkeret takarókeret 7 Modulos rögzítőgyűrűk színkeretekhez készülékek 6/7 modulos süllyesztett szerelvénydobozra szerelhető modulos Modo/Mix rögzítőkeret A 7 modulos takarókereten a sztenderd rögzítőgyűrű az alábbiakra cserélhető: F 7 modulos Modo/ Mix rögzítőkeretek a szerelvények frontális beszereléséhez. Modo, Mix és Retrò 4 modulos takarókeretek Fehér Steel FTL Utánvilágítós Szürke TLI B Fehér TLI Steel TLI Minden Modo, Mix és Retrò 1 és 2 modulos szerelvénnyel szerelhető. 2+2 Modulos 5 modulos süllyesztett szerelvénydobra szerelhető vagy 2 db, egymás mellé szerelt, kör alakú süllyesztett szerelvénydoboz modulos megfordítható Modo/Mix rögzítőkeret. Lehetővé teszi a szerelvények mind fekvő, mind álló felszerelését. Modo és Mix 2+2 modulos takarókeretek A 2 modulos Modo takarókereten a sztenderd rögzítőgyűrű az alábbiakra cserélhető: fehér FTL utánvilágítós áttetsző fedéllel Steel. Minden Modo, Mix és Retrò 1 és 2 modulos szerelvénnyel szerelhető Modulos 3 db, egymás mellé szerelt, kör alakú süllyesztett szerelvénydobozra szerelhető 3X I 2 modulos Modo/Mix sorolható rögzítőkeret. A 2 modulos Modo takarókereten a sztenderd rögzítőgyűrű az alábbiakra cserélhető: 3X modulos Modo/Mix sorolható rögzítőkeret acélbetéttel Modo és Mix modulos takarókeretek fehér FTL utánvilágítós áttetsző fedéllel Steel. Minden Modo, Mix és Retrò 1 és 2 modulos szerelvénnyel szerelhető. 3 db, egymás mellé szerelt, kör alakú süllyesztett szerelvénydobozra szerelhető 14 3X modulos Modo/Mix sorolható rögzítőkeret.

15 Szerelvénydobozok, rögzítőkeretek és takarókeretek Szerelvénydobozok rögzítőkeret takarókeret Modulos rögzítőgyűrűk színkeretekhez készülékek 4 db, egymás mellé szerelt, kör alakú süllyesztett szerelvénydobozra szerelhető 4X I 2 modulos Modo/Mix sorolható rögzítőkeret. A Modo modulok fedlapján a sztenderd rögzítőgyűrű az alábbiakra cserélhető: Modo és Mix modulos rögzítőkeret fehér FTL utánvilágítós szürkésbarna fedél Minden Modo, Mix és Retrò 1 és 2 modulos szerelvénnyel szerelhető. 4X modulos Modo/Mix sorolható rögzítőkeret acélbetéttel 4 db, egymás mellé szerelt, négyzet alakú süllyesztett szerelvénydobozra szerelhető 4X modulos Modo/Mix sorolható rögzítőkeret. 12 Modules 12 modulos süllyesztett szerelvénydobozra szerelhető modulos Modo/Mix rögzítőkeret Mix 12 modulos takarókeret Minden Modo és Mix 1, 2 és 3 modulos szerelvénnyel, valamint Retrò-val is szerelhető. 24 Modulos 24 modulos süllyesztett szerelvénydobozra szerelhető 2X modulos Modo/Mix rögzítőkeret Mix 24 modulos takarókeret Minden Modo és Mix 1, 2 és 3 modulos szerelvénnyel, valamint Retrò-val is szerelhető. 15

16

17 MODO TAKARÓKERETEK

18 MODO RENDSZER Burkolatszínek Fém takarókeretek alapszinek 10 Fehér színű 20 Fekete színű 25 Titán színű 26 Matt acél színű 27 Matt arany színű 33 Aluminium színű Műanyag (Technopolymer) takarókeretek alapszinek 10 Fehér színű 15 Piros színű 20 Fekete színű 28 Elefántcsont színű metál szinek 21 Rézarany színű 22 Ezüst színű 23 Fekete króm színű 24 Matt rézarany színű 25 Titán színű 18 A képek csupán illusztráció gyanánt szolgálnak, és semmi esetre sem megkötő erejűek, ugyanis nyomtatásban nem lehet a valós színeket reprodukálni. Valamennyi takarókeretet a készülékek nélkül szállítjuk.

19 Műanyag (Technopolymer) takarókeretek különleges szinek 35 Sötétkék színű 36 Ibolyakék színű 38 Antracit színű 19 Metál színű 51 Szatén színű 52 Szatén kék színű 30 Gyöngyfehér színű 32 Gyöngysárga színű 54 Matt réz színű 55 Matt bronz színű Fa szinek 41 Cceresznye színű 43 Világos dió színű 44 Kőris színű 45 Sötét dió színű 46 Wenge színű lágy szinek 70 Lágy fekete színű 71 Lágy zöld színű 72 Lágy világoskék színű 73 Lágy sötétkék színű 74 Lágy színű 75 Lágy jeges színű 76 Lágy jégfehér színű 77 Lágy tojáshéj színű 19

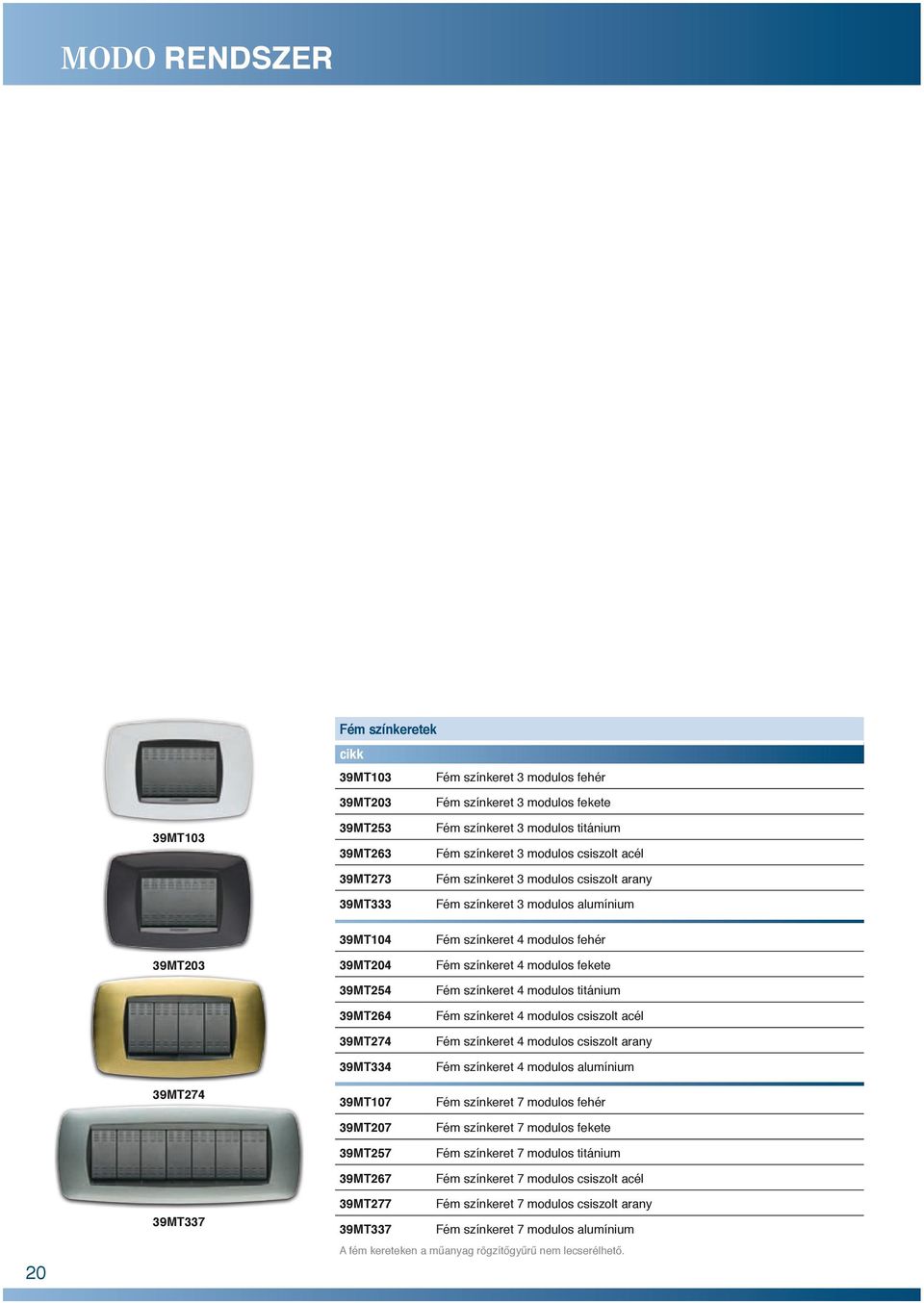

20 MODO RENDSZER Fém színkeretek cikk 39MT103 Fém színkeret 3 modulos fehér 39MT103 39MT203 39MT253 39MT263 39MT273 39MT333 Fém színkeret 3 modulos fekete Fém színkeret 3 modulos titánium Fém színkeret 3 modulos csiszolt acél Fém színkeret 3 modulos csiszolt arany Fém színkeret 3 modulos 39MT203 39MT274 39MT104 39MT204 39MT254 39MT264 39MT274 39MT334 39MT107 39MT207 39MT257 39MT267 Fém színkeret 4 modulos fehér Fém színkeret 4 modulos fekete Fém színkeret 4 modulos titánium Fém színkeret 4 modulos csiszolt acél Fém színkeret 4 modulos csiszolt arany Fém színkeret 4 modulos Fém színkeret 7 modulos fehér Fém színkeret 7 modulos fekete Fém színkeret 7 modulos titánium Fém színkeret 7 modulos csiszolt acél 20 39MT337 39MT277 Fém színkeret 7 modulos csiszolt arany 39MT337 Fém színkeret 7 modulos A fém kereteken a műanyag rögzítőgyűrű nem lecserélhető.

21 Műanyag színkeretek cikk 39TC101 Műanyag színkeret 1 modulos fehér 39TC201 Műanyag színkeret 1 modulos fekete 39TC251 Műanyag színkeret 1 modulos titánium 39TC201 39TC101 39TC101-2 Műanyag színkeret 1+1 modulos fehér 39TC201-2 Műanyag színkeret 1+1 modulos fekete 39TC251-2 Műanyag színkeret 1+1 modulos titánium 39TC102 Műanyag színkeret 2 modulos fehér 39TC152 Műanyag színkeret 2 modulos piros 39TC192 Műanyag színkeret 2 modulos fémes 39TC202 Műanyag színkeret 2 modulos fekete 39TC TC TC212 39TC222 Műanyag színkeret 2 modulos sárgaréz Műanyag színkeret 2 modulos ezüst 39TC232 Műanyag színkeret 2 modulos króm/fekete 39TC242 Műanyag színkeret 2 modulos matt sárgaréz 39TC252 Műanyag színkeret 2 modulos titánium 39TC102 39TC152 39TC362 39TC222 39TC282 39TC302 39TC322 39TC352 39TC362 39TC382 39TC412 39TC432 39TC442 39TC452 39TC462 39TC512 39TC522 39TC542 39TC552 39TC702 39TC712 39TC722 39TC732 39TC742 39TC752 Műanyag színkeret 2 modulos elefántcsont Műanyag színkeret 2 modulos fehér gyöngyház Műanyag színkeret 2 modulos sárgás gyöngyház Műanyag színkeret 2 modulos sötétkék Műanyag színkeret 2 modulos liláskék Műanyag színkeret 2 modulos antracit Műanyag színkeret 2 modulos cseresznye Műanyag színkeret 2 modulos diófa Műanyag színkeret 2 modulos hamuszín Műanyag színkeret 2 modulos sötét dió Műanyag színkeret 2 modulos wenge Műanyag színkeret 2 modulos selyem Műanyag színkeret 2 modulos selyemkék Műanyag színkeret 2 modulos matt réz Műanyag színkeret 2 modulos matt bronz Műanyag színkeret 2 modulos lágyfekete Műanyag színkeret 2 modulos lágyzöld Műanyag színkeret 2 modulos lágy égkék Műanyag színkeret 2 modulos lágy sötétkék Műanyag színkeret 2 modulos lágy Műanyag színkeret 2 modulos lágy jeges 39TC452 39TC762 Műanyag színkeret 2 modulos lágy jegesfehér 39TC772 Műanyag színkeret 2 modulos padlizsán Valamennyi műanyag Modo keretet gyűrűvel kerül forgalomba. A cseregyűrűket (28.old.) külön forgalmazzuk. 21

22 MODO RENDSZER Műanyag színkeretek cikk 39TC102-2 Műanyag színkeret 2+2 modulos fehér 39TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC772-2 Műanyag színkeret 2+2 modulos piros Műanyag színkeret 2+2 modulos fémes Műanyag színkeret 2+2 modulos fekete Műanyag színkeret 2+2 modulos sárgaréz Műanyag színkeret 2+2 modulos ezüst Műanyag színkeret 2+2 modulos króm/fekete Műanyag színkeret 2+2 modulos matt sárgaréz Műanyag színkeret 2+2 modulos titánium Műanyag színkeret 2+2 modulos elefántcsont Műanyag színkeret 2+2 modulos fehér gyöngyház Műanyag színkeret 2+2 modulos sárgás gyöngyház Műanyag színkeret 2+2 modulos sötétkék Műanyag színkeret 2+2 modulos liláskék Műanyag színkeret 2+2 modulos antracit Műanyag színkeret 2+2 modulos cseresznye Műanyag színkeret 2+2 modulos diófa Műanyag színkeret 2+2 modulos hamuszín Műanyag színkeret 2+2 modulos sötét dió Műanyag színkeret 2+2 modulos wenge Műanyag színkeret 2+2 modulos selyem Műanyag színkeret 2+2 modulos selyemkék Műanyag színkeret 2+2 modulos matt réz Műanyag színkeret 2+2 modulos matt bronz Műanyag színkeret 2+2 modulos lágyfekete Műanyag színkeret 2+2 modulos lágyzöld Műanyag színkeret 2+2 modulos lágy égkék Műanyag színkeret 2+2 modulos lágy sötétkék Műanyag színkeret 2+2 modulos lágy Műanyag színkeret 2+2 modulos lágy jeges Műanyag színkeret 2+2 modulos lágy jegesfehér Műanyag színkeret 2+2 modulos padlizsán 22

23 Műanyag színkeretek cikk 39TC102-3 Műanyag színkeret modulos fehér 39TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC772-3 Műanyag színkeret modulos piros Műanyag színkeret modulos fémes Műanyag színkeret modulos fekete Műanyag színkeret modulos sárgaréz Műanyag színkeret modulos ezüst Műanyag színkeret modulos króm/fekete Műanyag színkeret modulos matt sárgaréz Műanyag színkeret modulos titánium Műanyag színkeret modulos elefántcsont Műanyag színkeret modulos fehér gyöngyház Műanyag színkeret modulos sárgás gyöngyház Műanyag színkeret modulos sötétkék Műanyag színkeret modulos liláskék Műanyag színkeret modulos antracit Műanyag színkeret modulos cseresznye Műanyag színkeret modulos diófa Műanyag színkeret modulos hamuszín Műanyag színkeret modulos sötét dió Műanyag színkeret modulos wenge Műanyag színkeret modulos selyem Műanyag színkeret modulos selyemkék Műanyag színkeret modulos matt réz Műanyag színkeret modulos matt bronz Műanyag színkeret modulos lágyfekete Műanyag színkeret modulos lágyzöld Műanyag színkeret modulos lágy égkék Műanyag színkeret modulos lágy sötétkék Műanyag színkeret modulos lágy Műanyag színkeret modulos lágy jeges Műanyag színkeret modulos lágy jegesfehér Műanyag színkeret modulos padlizsán 23

24 MODO RENDSZER Műanyag színkeretek cikk 39TC102-4 Műanyag színkeret modulos fehér 39TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC772-4 Műanyag színkeret modulos piros Műanyag színkeret modulos fémes Műanyag színkeret modulos fekete Műanyag színkeret modulos sárgaréz Műanyag színkeret modulos ezüst Műanyag színkeret modulos króm/fekete Műanyag színkeret modulos matt sárgaréz Műanyag színkeret modulos titánium Műanyag színkeret modulos elefántcsont Műanyag színkeret modulos fehér gyöngyház Műanyag színkeret modulos sárgás gyöngyház Műanyag színkeret modulos sötétkék Műanyag színkeret modulos liláskék Műanyag színkeret modulos antracit Műanyag színkeret modulos cseresznye Műanyag színkeret modulos diófa Műanyag színkeret modulos hamuszín Műanyag színkeret modulos sötét dió Műanyag színkeret modulos wenge Műanyag színkeret modulos selyem Műanyag színkeret modulos selyemkék Műanyag színkeret modulos matt réz Műanyag színkeret modulos matt bronz Műanyag színkeret modulos lágyfekete Műanyag színkeret modulos lágyzöld Műanyag színkeret modulos lágy égkék Műanyag színkeret modulos lágy sötétkék Műanyag színkeret modulos lágy Műanyag színkeret modulos lágy jeges Műanyag színkeret modulos lágy jegesfehér Műanyag színkeret modulos padlizsán 24

25 Műanyag színkeretek cikk 39TC103 Műanyag színkeret 3 modulos fehér 39TC103 39TC153 39TC193 39TC203 39TC213 39TC223 39TC153 39TC193 39TC203 39TC213 39TC223 39TC233 39TC243 39TC253 39TC283 39TC303 39TC323 39TC353 39TC363 39TC383 39TC413 39TC433 39TC443 39TC453 39TC463 39TC513 39TC523 39TC543 39TC553 39TC703 39TC713 39TC723 39TC733 39TC743 39TC753 39TC763 39TC773 Műanyag színkeret 3 modulos piros Műanyag színkeret 3 modulos fémes Műanyag színkeret 3 modulos fekete Műanyag színkeret 3 modulos sárgaréz Műanyag színkeret 3 modulos ezüst Műanyag színkeret 3 modulos króm/fekete Műanyag színkeret 3 modulos matt sárgaréz Műanyag színkeret 3 modulos titánium Műanyag színkeret 3 modulos elefántcsont Műanyag színkeret 3 modulos fehér gyöngyház Műanyag színkeret 3 modulos sárgás gyöngyház Műanyag színkeret 3 modulos sötétkék Műanyag színkeret 3 modulos liláskék Műanyag színkeret 3 modulos antracit Műanyag színkeret 3 modulos cseresznye Műanyag színkeret 3 modulos diófa Műanyag színkeret 3 modulos hamuszín Műanyag színkeret 3 modulos sötét dió Műanyag színkeret 3 modulos wenge Műanyag színkeret 3 modulos selyem Műanyag színkeret 3 modulos selyemkék Műanyag színkeret 3 modulos matt réz Műanyag színkeret 3 modulos matt bronz Műanyag színkeret 3 modulos lágyfekete Műanyag színkeret 3 modulos lágyzöld Műanyag színkeret 3 modulos lágy égkék Műanyag színkeret 3 modulos lágy sötétkék Műanyag színkeret 3 modulos lágy Műanyag színkeret 3 modulos lágy jeges Műanyag színkeret 3 modulos lágy jegesfehér Műanyag színkeret 3 modulos padlizsán 25

26 MODO RENDSZER Műanyag színkeretek cikk 39TC104 Műanyag színkeret 4 modulos fehér 39TC194 39TC384 39TC514 39TC714 39TC724 39TC734 39TC154 39TC194 39TC204 39TC214 39TC224 39TC234 39TC244 39TC254 39TC284 39TC304 39TC324 39TC354 39TC364 39TC384 39TC414 39TC434 39TC444 39TC454 39TC464 39TC514 39TC524 39TC544 39TC554 39TC704 39TC714 39TC724 39TC734 39TC744 39TC754 39TC764 39TC774 Műanyag színkeret 4 modulos piros Műanyag színkeret 4 modulos fémes Műanyag színkeret 4 modulos fekete Műanyag színkeret 4 modulos sárgaréz Műanyag színkeret 4 modulos ezüst Műanyag színkeret 4 modulos króm/fekete Műanyag színkeret 4 modulos matt sárgaréz Műanyag színkeret 4 modulos titánium Műanyag színkeret 4 modulos elefántcsont Műanyag színkeret 4 modulos fehér gyöngyház Műanyag színkeret 4 modulos sárgás gyöngyház Műanyag színkeret 4 modulos sötétkék Műanyag színkeret 4 modulos liláskék Műanyag színkeret 4 modulos antracit Műanyag színkeret 4 modulos cseresznye Műanyag színkeret 4 modulos diófa Műanyag színkeret 4 modulos hamuszín Műanyag színkeret 4 modulos sötét dió Műanyag színkeret 4 modulos wenge Műanyag színkeret 4 modulos selyem Műanyag színkeret 4 modulos selyemkék Műanyag színkeret 4 modulos matt réz Műanyag színkeret 4 modulos matt bronz Műanyag színkeret 4 modulos lágyfekete Műanyag színkeret 4 modulos lágyzöld Műanyag színkeret 4 modulos lágy égkék Műanyag színkeret 4 modulos lágy sötétkék Műanyag színkeret 4 modulos lágy Műanyag színkeret 4 modulos lágy jeges Műanyag színkeret 4 modulos lágy jegesfehér Műanyag színkeret 4 modulos padlizsán 26

27 Műanyag színkeretek cikk 39TC107 Műanyag színkeret 7 modulos fehér 39TC557 39TC757 39TC307 39TC247 39TC467 39TC207 39TC157 39TC197 39TC207 39TC217 39TC227 39TC237 39TC247 39TC257 39TC287 39TC307 39TC327 39TC357 39TC367 39TC387 39TC417 39TC437 39TC447 39TC457 39TC467 39TC517 39TC527 39TC547 39TC557 39TC707 39TC717 39TC727 39TC737 39TC747 39TC757 39TC767 39TC777 Műanyag színkeret 7 modulos piros Műanyag színkeret 7 modulos fémes Műanyag színkeret 7 modulos fekete Műanyag színkeret 7 modulos sárgaréz Műanyag színkeret 7 modulos ezüst Műanyag színkeret 7 modulos króm/fekete Műanyag színkeret 7 modulos matt sárgaréz Műanyag színkeret 7 modulos titánium Műanyag színkeret 7 modulos elefántcsont Műanyag színkeret 7 modulos fehér gyöngyház Műanyag színkeret 7 modulos sárgás gyöngyház Műanyag színkeret 7 modulos sötétkék Műanyag színkeret 7 modulos liláskék Műanyag színkeret 7 modulos antracit Műanyag színkeret 7 modulos cseresznye Műanyag színkeret 7 modulos diófa Műanyag színkeret 7 modulos hamuszín Műanyag színkeret 7 modulos sötét dió Műanyag színkeret 7 modulos wenge Műanyag színkeret 7 modulos selyem Műanyag színkeret 7 modulos selyemkék Műanyag színkeret 7 modulos matt réz Műanyag színkeret 7 modulos matt bronz Műanyag színkeret 7 modulos lágyfekete Műanyag színkeret 7 modulos lágyzöld Műanyag színkeret 7 modulos lágy égkék Műanyag színkeret 7 modulos lágy sötétkék Műanyag színkeret 7 modulos lágy Műanyag színkeret 7 modulos lágy jeges Műanyag színkeret 7 modulos lágy jegesfehér Műanyag színkeret 7 modulos padlizsán 27

28 MODO RENDSZER Rögzítőgyűrűk MODO színkeretekhez cikk Rögzítőgyűrű IP40-es fedéllel, 2 modulos Modo színkerethez Rögzítőgyűrű 2 modulos Modo színkerethez fehér Rögzítőgyűrű 2 modulos Modo színkerethez FTL Rögzítőgyűrű utánvilágítós 2 modulos Modo színkerethez Rögzítőgyűrű 3 modulos Modo színkerethez fehér Rögzítőgyűrű 3 modulos Modo színkerethez FTL Rögzítőgyűrű utánvilágítós 3 modulos Modo színkerethez Rögzítőgyűrű 4 modulos Modo színkerethez fehér Rögzítőgyűrű 4 modulos Modo színkerethez FTL Rögzítőgyűrű utánvilágítós 4 modulos Modo színkerethez Rögzítőgyűrű 7 modulos Modo színkerethez fehér FTL Rögzítőgyűrű 7 modulos Modo színkerethez FTL Rögzítőgyűrű utánvilágítós 7 modulos Modo színkerethez Rögzítőgyűrű TLI típusú (oldalsó akasztókkal) 3 modulos Modo színkerethez B Rögzítőgyűrű TLI típusú (oldalsó akasztókkal) 3 modulos Modo színkerethez fehér Rögzítőgyűrű TLI típusú (oldalsó akasztókkal) 3 modulos Modo színkerethez Rögzítőgyűrű TLI típusú (oldalsó akasztókkal) 4 modulos Modo színkerethez B Rögzítőgyűrű TLI típusú (oldalsó akasztókkal) 4 modulos Modo színkerethez fehér Rögzítőgyűrű TLI típusú (oldalsó akasztókkal) 4 modulos Modo színkerethez Rögzítőgyűrű TLI típusú (oldalsó akasztókkal) 7 modulos Modo színkerethez B Rögzítőgyűrű TLI típusú (oldalsó akasztókkal) 7 modulos Modo színkerethez fehér Rögzítőgyűrű TLI típusú (oldalsó akasztókkal) 7 modulos Modo színkerethez 28

29 29

30

31 MODO KÉSZÜLÉKEK

32 MODO RENDSZER Vezérlőeszközök Egypólusú kapcsoló 16A 250V~, Kétpólusú kapcsoló 16A 250V~, Alternatív (váltó-) kapcsoló 16A 250V~, Keresztkapcsoló 16A 250V~, Nyomógomb egypólusú NO 16A 250V~, Dupla nyomógomb 1NO+1NO 16A 250V~, Dupla nyomógomb 1NO+1NO+1NC 16A 250V~, Dupla nyomógomb 1NO+1NO +1NC+1NC 16A 250V~, Nyomógomb egypólusú NC 16A 250V~, Vezérlőeszközök jelzőlámpával Átkapcsoló egypólusú (középen 0 állással) 16A 250V~, Átkapcsoló kétpólusú (középen 0 állással) 16A 250V~, Húzókapcsoló egypólusú NO 2,25m húzózsinorral 16A 250V~, Többfunkciós szerelvény (egypólusú kapcsoló, kétpólusú kapcsoló, alternatív (váltó-) kapcsoló, nyomógomb) 16A 250V~, Egypólusú kapcsoló jelzőfénnyel 16A 250V~, Alternatív (váltó-)kapcsoló jelzőfénnyel 16A 250V~, Nyomógomb egypólusú jelzőfénnyel NO 16A 250V~, 32

33 Vezérlőeszközök kétmodulos Egypólusú kapcsoló kétmodulos 16A 250V~, Kétpólusú kapcsoló kétmodulos 16A 250V~, Alternatív (váltó-)kapcsoló kétmodulos 16A 250V~, Keresztkapcsoló kétmodulos 16A 250V~, Nyomógomb egypólusú kétmodulos NO 16A 250V~, Többfunkciós szerelvény kétmodulos (egypólusú kapcsoló, kétpólusú kapcsoló, alternatív (váltó-) kapcsoló, nyomógomb) 16A 250V~, Nyomógomb névtáblás egypólusú kétmodulos NO 16A 250V~, 33

34 MODO RENDSZER Vezérlőeszközök billentyű nélkül Egypólusú kapcsoló 16A 250V~ billentyű nélkül Egymodulos billentyűk Kétpólusú kapcsoló 16A 250V~ billentyű nélkül Alternatív (váltó-) kapcsoló 16A 250V~ billentyű nélkül Keresztkapcsoló 16A 250V~ billentyű nélkül Nyomógomb egypólusú NO 16A 250V~ billentyű nélkül Többfunkciós szerelvény (egypólusú kapcsoló, kétpólusú kapcsoló, alternatív (váltó-)kapcsoló, nyomógomb) 16A 250V~, billentyű nélkül Egymodulos általános billentyű kapcsolóhoz, Egymodulos általános fényjelzős billentyű, kapcsolóhoz, Egymodulos általános nyomógomb billentyű, Egymodulos általános nyomógomb billentyű jelzőfénnyel, Egymodulos nyomógomb billentyű kapunyitást jelző piktogrammal, Egymodulos nyomógomb billentyű kapunyitást jelző piktogrammal, jelzőfénnyel, Egymodulos nyomógomb billentyű világítást jelző piktogrammal, Egymodulos nyomógomb billentyű világítást jelző piktogrammal, jelzőfénnyel, Egymodulos nyomógomb billentyű csengőt jelző piktogrammal, Egymodulos nyomógomb billentyű csengőt jelző piktogrammal, jelzőfénnyel, Egymodulos billentyű kétpólusú kapcsolóhoz, Egymodulos billentyű kétpólusú kapcsolóhoz jelzőfénnyel, Egymodulos billentyű kapcsolóhoz ellenállást jelző piktogrammal, jelzőfénnyel, Egymodulos billentyű kapcsolóhoz boilert jelző piktogrammal, jelzőfénnyel, Egymodulos billentyű kapcsolóhoz ventillátort jelző piktogrammal, jelzőfénnyel, Egymodulos billentyű kapcsolóhoz világítást jelző piktogrammal, jelzőfénnyel, Egymodulos billentyű kapcsolóhoz csengőt jelző piktogrammal, jelzőfénnyel, 34

35 Kétmodulos billentyűk Kétmodulos általános billentyű kapcsolóhoz, Kétmodulos általános fényjelzős billentyű, kapcsolóhoz, Kétmodulos billentyű nyomógombhoz, Kétmodulos billentyű nyomógombhoz fényjelzős, Kétmodulos nyomógomb billentyű kapunyitást jelző piktogrammal, Kétmodulos nyomógomb billentyű kapunyitást jelző piktogrammal, jelzőfénnyel, Három modulos billentyűk Kétmodulos nyomógomb billentyű világítást jelző piktogrammal, Kétmodulos nyomógomb billentyű világítást jelző piktogrammal, jelzőfénnyel, Kétmodulos nyomógomb billentyű csengőt jelző piktogrammal, Kétmodulos nyomógomb billentyű csengőt jelző piktogrammal, jelzőfénnyel, Három modulos általános billentyű kapcsolóhoz, Három modulos általános fényjelzős billentyű kapcsolóhoz, Három modulos billentyű nyomógombhoz, Három modulos billentyű nyomógombhoz fényjelzős, Három modulos nyomógomb billentyű kapunyitást jelző piktogrammal, Három modulos nyomógomb billentyű kapunyitást jelző piktogrammal, jelzőfénnyel, Három modulos nyomógomb billentyű világítást jelző piktogrammal, Három modulos nyomógomb billentyű világítást jelző piktogrammal, jelzőfénnyel, Három modulos nyomógomb billentyű csengőt jelző piktogrammal, Három modulos nyomógomb billentyű csengőt jelző piktogrammal, jelzőfénnyel, 35

36 MODO RENDSZER Elektronikus vezérlőeszközök S HA02010 HA02021 Elektronikus kártyabeléptető kapcsoló ISO kártyához, ISO kártya elektronikus kártyabeléptetőhöz, fehér (opcionálisan feliratozható) Difra RFID rádiófrekvenciás beléptető modul, egyedülállóan, vagy buszos működés, 12V, RFID kártya Difra beléptetőhöz, fehér (opcionálisan feliratozható) Mozgásérzékelő 1A NO/NC relével, 12V DC, Mozgásérzékelő idő-és fényszabályozóval, W (ohmos terhelés) 230V~, Egyfázisú relé, 1NO, 10A érint., 230V tekercs, 4 sorrendű, dupla fázisú relé, 2NO, 10A érint., 230V tekercs, Forgatógombos fényerőszabályozó, az EN szabványak megfelelő ohmikus fogyasztókhoz, W/230V~ AC, Nyomógombos fényerőszabályozó RFI szűrővel ellátott, EN szabványnak megfelelő ohmikus és induktív fogyasztókhoz, VA/230V~ AC, Forgatógombos fényerőszabályozó alternatív (váltó-)kapcsolóval vezérelt, RFI szűrővel kompatibilis, EN szabványnak megfelelő, ohmikus fogyasztókhoz W/230V~ AC, Kétmodulos forgatógombos fényerőszabályozó, az EN szabványak megfelelő ohmikus fogyasztókhoz, W/230V~ AC, Kétmodulos nyomógombos fényerőszabályozó RFI szűrővel ellátott, EN szabványnak megfelelő ohmikus és induktív fogyasztókhoz, VA/230V~ AC, Forgatógombos fényerőszabályozó alternatív (váltó-)kapcsolóval vezérelt, RFI szűrővel kompatibilis, EN szabványnak megfelelő, ohmikus fogyasztókhoz, W/230V~ AC,

37 Elektronikus vezérlőeszközök Elektronikus szobatermosztát fűtő és légkondicionáló rendszerekhez, hőmérséklet-beállítási tartomány: 5-30 C, tartalék elemmel, 3 modulos, Elektronikus programozható szobatermosztát fűtő és légkondicionáló rendszerekhez, 24 óra/7 nap program, hőmérsékletbeállítási tartomány: 5-40 C, tartalék elemmel, 3 modulos, 37

38 MODO RENDSZER Egymodulos csatlakozóaljzatok Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/ P17, 250V~, Csatlakozóaljzat 2P+F 10A olasz szabv. P11, 250V~, Csatlakozóaljzat 2P+F 16A olasz szabv. P17, 250V~, Csatlakozóaljzat 2P 10A, furatátmérő 4 mm, gyermekvédelemmel, 250V~, Kétmodulos csatlakozóaljzatok Csatlakozóaljzat 2P 10A, 4 mm furatátmérő, 250V~, Csatlakozóaljzat 2P 10A, 4,8 mm furatátmérő, 250V~, Csatlakozóaljzat 2P 10A euro-amerikai típusú, 4,8 mm furatátmérő, 250V~, Csatlakozóaljzat 2P+F 16A amerikai típusú, 250V~, Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, Csatlakozóaljzat 2P+F 16A schuko, átlátszó csapófedéllel, ill. olasz szabv. P30, 250V~, Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, Három modulos csatlakozóaljzatok Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, Csatlakozóaljzat 2P+F 16A francia szabvány, 250V~, Csatlakozóaljzat 2P+F 13A brit szabvány, 250V~, Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, három modulos, Dupla csatlakozóaljzat 2P+F 16A amerikai szabv., 250V~, három modulos, 38

39 Szünetmentes csatlakozóaljzatok 31159A 31159R 31159V Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/P17, 250V~, narancssárga Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/ P17, 250V~, piros Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/ P17, 250V~, zöld 31175A 31175R 31175V Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, narancssárga Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, piros Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, zöld 31176A 31176R 31176V Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, narancssárga Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, piros Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, zöld 31170A 31170R 31170V Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, narancssárga Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, piros Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, zöld 39

40 MODO RENDSZER Telefonos és informatikai csatlakozók Telefon csatlakozóaljzat 2P 6A 24V, Telefon csatlakozóaljzat RJ11 6/4 érint., Telefon csatlakozóaljzat RJ12 6/6 érint., Informatikai csatlakozóaljzat RJ45 Cat.5e UTP árnyékolatlan, 8/8 érint., Informatikai csatlakozóaljzat RJ45 Cat.5e FTP árnyékolt, 8/8 érint., Informatikai csatlakozóaljzat RJ45 Cat.6 UTP árnyékolatlan, 8/8 érint., Informatikai csatlakozóaljzat RJ45 Cat.6 FTP árnyékolt, 8/8 érint., Telefon csatlakozóaljzat RJ11 6/4 érint. kétmodulos, Telefon csatlakozóaljzat RJ12 6/6 érint. kétmodulos, Informatikai csatlakozóaljzat RJ45 Cat.5e UTP árnyékolatlan, 8/8 érint. kétmodulos, T TR TV T Telefon adapter RJ45- ös csatlakozóhoz, egymodulos, Telefon adapter RJ45- ös csatlakozóhoz, egymodulos, piros Telefon adapter RJ45- ös csatlakozóhoz, egymodulos, zöld Telefon adapter RJ45- ös csatlakozóhoz, kétmodulos, 40

41 TV és SAT csatlakozók D DC Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos, végzáró, Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos, DC áramú átvitellel, végzáró, Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 7dB csillapítás, Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 10dB csillapítás, Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 14dB csillapítás, Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 18dB csillapítás, DC D Koax csatlakozó TV/RD/SAT Mhz, IEC hüvelyes, átmenő, Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, végzáró, Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 7dB csillapítás, Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 10dB csillapítás, Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 14dB csillapítás, Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 18dB csillapítás, Koax csatlakozó TV 9,5mm végzáró, Koax csatlakozó TV 9,5mm átmenő, Koax csatlakozó TV, IEC csapos, végzáró, Koax csatlakozó TV/ SAT, IEC hüvelyes, végzáró, Koax csatlakozó BNC hüvelyes, végzáró, Koax csatlakozó TV 9,5mm végzáró, kétmodulos, Koax csatlakozó TV 9,5mm átmenő, kétmodulos, Koax csatlakozó TV, IEC csapos, végzáró, kétmodulos, Koax csatlakozó TV/ SAT, IEC hüvelyes, végzáró, kétmodulos, Sztenderd előlap TV+Rádió csatlakozóhoz, 41

42 MODO RENDSZER Hangjelző berendezés Csengő 12V, Csengő 230V~, Berregő 125V 5VA, Berregő 12V 5VA, Berregő 230V~ 8VA, Fényjelző berendezések Jelzőlámpa, egymodulos, piros búra, glimmlámpával, 230V~, Jelzőlámpa, egymodulos, zöld búra, glimmlámpával 230V~, Jelzőlámpa, egymodulos, fehér búra, glimmlámpával 230V~, Jelzőlámpa, kétmodulos, piros búra, glimmlámpával 230V~, Jelzőlámpa, kétmodulos, zöld búra, glimmlámpával 230V~, Jelzőlámpa, kétmodulos, fehér búra, glimmlámpával 230V~, Vészvilágítás, 1 modulos, 120 világítási időtartam, fényerősség 16cd, 230V~, Vészvilágítás, 1 modulos, világítási időtartam 12h, fényerősség 3cd, tápfeszültség 230V~, Vészvilágítás, kétmodulos, világítási időtartam 120, fényerősség 16cd, tápfeszültség 230V~, Vészvilágítás, kétmodulos, világítási időtartam 12h, fényerősség 3cd, tápfeszültség 230V~, Vészvilágítás hordozható, ON-OFF kapcsolóval, kétmodulos, világítási időtartam 120, fényerősség 16cd, tápfeszültség 230V~, 42

43 Biztonsági berendezések Kismegszakító 1P+N C 6A rövidzárlat-állóság 1500A, V~, Kismegszakító 1P+N C 10A rövidzárlat-állóság 3000A, V~, Kismegszakító 1P+N C 16A rövidzárlat-állóság 3000A, V~, Áram-védőkapcsoló 1P+N C 6A rövidzárlat-állóság 1500A, V~, Áram-védőkapcsoló 1P+N C 10A rövidzárlat-állóság 3000A, V~, Áram-védőkapcsoló 1P+N C 16A rövidzárlat-állóság 3000A, V~, Biztosítéktartó 5x20, max. 10A, Vakfedelek Félmodulos vakfedél, Egymodulos vakfedél, Egymodulos vakfedél kimenettel, Kétmodulos vakfedél, Kétmodulos vakfedél kimenettel, 43

44

45 MODO STEEL KÉSZÜLÉKEK

46 RENDSZER Vezérlőeszközök Egypólusú kapcsoló 16A 250V~, Kétpólusú kapcsoló 16A 250V~, Alternatív (váltó-) kapcsoló 16A 250V~, Keresztkapcsoló 16A 250V~, Nyomógomb egypólusú NO 16A 250V~, Dupla nyomógomb 1NO+1NO 16A 250V~, Dupla nyomógomb 1NO+1NO+1NC 16A 250V~, Dupla nyomógomb 1NO+1NO +1NC+1NC 16A 250V~, Nyomógomb egypólusú NC 16A 250V~, Átkapcsoló egypólusú (középen 0 állással) 16A 250V~, Átkapcsoló kétpólusú (középen 0 állással) 16A 250V~, Húzókapcsoló egypólusú NO 2,25m húzózsinorral 16A 250V~, Többfunkciós szerelvény (egypólusú kapcsoló, kétpólusú kapcsoló, alternatív (váltó-) kapcsoló, nyomógomb) 16A 250V~, Vezérlőeszközök jelzőlámpával Vezérlőeszközök kétmodulos Egypólusú kapcsoló jelzőfénnyel 16A 250V~, Alternatív (váltó-)kapcsoló jelzőfénnyel 16A 250V~, Nyomógomb egypólusú jelzőfénnyel NO 16A 250V~, Nyomógomb névtáblás egypólusú kétmodulos NO 16A 250V~, 46

47 Vezérlőeszközök billentyű nélkül Egypólusú kapcsoló 16A 250V~ billentyű nélkül Egymodulos billentyűk Kétpólusú kapcsoló 16A 250V~ billentyű nélkül Alternatív (váltó-) kapcsoló 16A 250V~ billentyű nélkül Keresztkapcsoló 16A 250V~ billentyű nélkül Nyomógomb egypólusú NO 16A 250V~ billentyű nélkül Többfunkciós szerelvény (Egypólusú kapcsoló, Kétpólusú kapcsoló, Alternatív (váltó-)kapcsoló egypólusú, Nyomógomb) 16A 250V~ billentyű nélkül Egymodulos általános billentyű kapcsolóhoz, Egymodulos általános fényjelzős billentyű, kapcsolóhoz, Egymodulos általános nyomógomb billentyű, Egymodulos általános nyomógomb billentyű jelzőfénnyel, Egymodulos nyomógomb billentyű kapunyitást jelző piktogrammal, Egymodulos nyomógomb billentyű kapunyitást jelző piktogrammal, jelzőfénnyel, Egymodulos nyomógomb billentyű világítást jelző piktogrammal, Egymodulos nyomógomb billentyű világítást jelző piktogrammal, jelzőfénnyel, Egymodulos nyomógomb billentyű csengőt jelző piktogrammal, Egymodulos nyomógomb billentyű csengőt jelző piktogrammal, jelzőfénnyel, Egymodulos billentyű kétpólusú kapcsolóhoz, Egymodulos billentyű kétpólusú kapcsolóhoz jelzőfénnyel, Egymodulos billentyű kapcsolóhoz ellenállást jelző piktogrammal, jelzőfénnyel, Egymodulos billentyű kapcsolóhoz boilert jelző piktogrammal, jelzőfénnyel, Egymodulos billentyű kapcsolóhoz ventillátort jelző piktogrammal, jelzőfénnyel, Egymodulos billentyű kapcsolóhoz világítást jelző piktogrammal, jelzőfénnyel, Egymodulos billentyű kapcsolóhoz csengőt jelző piktogrammal, jelzőfénnyel, 47

48 RENDSZER Kétmodulos billentyűk Kétmodulos általános billentyű kapcsolóhoz, Kétmodulos általános fényjelzős billentyű, kapcsolóhoz, Kétmodulos billentyű nyomógombhoz, Kétmodulos billentyű nyomógombhoz fényjelzős, Kétmodulos nyomógomb billentyű kapunyitást jelző piktogrammal, Kétmodulos nyomógomb billentyű kapunyitást jelző piktogrammal, jelzőfénnyel, Három modulos billentyűk Kétmodulos nyomógomb billentyű világítást jelző piktogrammal, Kétmodulos nyomógomb billentyű világítást jelző piktogrammal, jelzőfénnyel, Kétmodulos nyomógomb billentyű csengőt jelző piktogrammal, Kétmodulos nyomógomb billentyű csengőt jelző piktogrammal, jelzőfénnyel, Három modulos általános billentyű kapcsolóhoz, Három modulos általános fényjelzős billentyű kapcsolóhoz, Három modulos billentyű nyomógombhoz, Három modulos billentyű nyomógombhoz fényjelzős, Három modulos nyomógomb billentyű kapunyitást jelző piktogrammal, Három modulos nyomógomb billentyű kapunyitást jelző piktogrammal, jelzőfénnyel, Három modulos nyomógomb billentyű világítást jelző piktogrammal, Három modulos nyomógomb billentyű világítást jelző piktogrammal, jelzőfénnyel, Három modulos nyomógomb billentyű csengőt jelző piktogrammal, Három modulos nyomógomb billentyű csengőt jelző piktogrammal, jelzőfénnyel,

49 Elektronikus vezérlőeszközök S HA02011 HA02021 Elektronikus kártyabeléptető kapcsoló ISO kártyához, ISO kártya elektronikus kártyabeléptetőhöz, fehér (opcionálisan feliratozható) Difra RFID rádiófrekvenciás beléptető modul, egyedülállóan, vagy buszos működés, 12V, RFID kártya Difra beléptetőhöz, fehér (opcionálisan feliratozható) Egyfázisú relé, 1NO, 10A érint., 230V tekercs, 4 sorrendű, dupla fázisú relé, 2NO, 10A érint., 230V tekercs, Forgatógombos fényerőszabályozó, az EN szabványak megfelelő ohmikus fogyasztókhoz, W/230V~ AC, Nyomógombos fényerőszabályozó RFI szűrővel ellátott, EN szabványnak megfelelő ohmikus és induktív fogyasztókhoz, VA/230V~ AC, Forgatógombos fényerőszabályozó alternatív (váltó-)kapcsolóval vezérelt, RFI szűrővel kompatibilis, EN szabványnak megfelelő, ohmikus fogyasztókhoz W/230V~ AC, Kétmodulos forgatógombos fényerőszabályozó, az EN szabványak megfelelő ohmikus fogyasztókhoz, W/230V~ AC, Kétmodulos nyomógombos fényerőszabályozó RFI szűrővel ellátott, EN szabványnak megfelelő ohmikus és induktív fogyasztókhoz, VA/230V~ AC, Forgatógombos fényerőszabályozó alternatív (váltó-)kapcsolóval vezérelt, RFI szűrővel kompatibilis, EN szabványnak megfelelő, ohmikus fogyasztókhoz, W/230V~ AC, 49

50 RENDSZER Egymodulos csatlakozóaljzatok Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/ P17, 250V~, Csatlakozóaljzat 2P+F 10A olasz szabv. P11, 250V~, Csatlakozóaljzat 2P+F 16A olasz szabv. P17, 250V~, Csatlakozóaljzat 2P 10A, furatátmérő 4 mm, gyermekvédelemmel, 250V~, Kétmodulos csatlakozóaljzatok Csatlakozóaljzat 2P 10A, 4 mm furatátmérő, 250V~, Csatlakozóaljzat 2P 10A, 4,8 mm furatátmérő, 250V~, Csatlakozóaljzat 2P 10A Euro-amerikai típusú, 4,8 mm furatátmérő, 250V~, Csatlakozóaljzat 2P+F 16A amerikai típusú, 250V~, Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, Csatlakozóaljzat 2P+F 16A schuko, átlátszó csapófedéllel, ill. olasz szabv. P30, 250V~, Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, Csatlakozóaljzat 2P+F 16A francia szabvány, 250V~, Három modulos csatlakozóaljzatok Csatlakozóaljzat 2P+F 13A brit szabvány, 250V~, Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, három modulos, 50

51 Szünetmentes csatlakozóaljzatok 31159A 31159R 31159V Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/P17, 250V~, narancssárga Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/ P17, 250V~, piros Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/ P17, 250V~, zöld 31175A 31175R 31175V Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, narancssárga Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, piros Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, zöld 31176A 31176R 31176V Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, narancssárga Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, piros Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, zöld 31170A 31170R 31170V Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, narancssárga Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, piros Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, zöld 51

52 RENDSZER Telefonos és informatikai csatlakozók Telefon csatlakozóaljzat 2P 6A 24V, Telefon csatlakozóaljzat RJ11 6/4 érint., Telefon csatlakozóaljzat RJ12 6/6 érint., Informatikai csatlakozóaljzat RJ45 Cat.5e UTP árnyékolatlan, 8/8 érint., Informatikai csatlakozóaljzat RJ45 Cat.5e FTP árnyékolt, 8/8 érint., Informatikai csatlakozóaljzat RJ45 Cat.6 UTP árnyékolatlan, 8/8 érint., Informatikai csatlakozóaljzat RJ45 Cat.6 FTP árnyékolt, 8/8 érint., Telefon csatlakozóaljzat RJ11 6/4 érint. kétmodulos, Telefon csatlakozóaljzat RJ12 6/6 érint. kétmodulos, Informatikai csatlakozóaljzat RJ45 Cat.5e UTP árnyékolatlan, 8/8 érint. kétmodulos, T TR TV T Telefon adapter RJ45- ös csatlakozóhoz, egymodulos, Telefon adapter RJ45- ös csatlakozóhoz, egymodulos, piros Telefon adapter RJ45- ös csatlakozóhoz, egymodulos, zöld Telefon adapter RJ45- ös csatlakozóhoz, kétmodulos, 52

53 TV és SAT csatlakozók D DC Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos, végzáró, Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos, DC áramú átvitellel, végzáró, Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 7dB csillapítás, Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 10dB csillapítás, Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 14dB csillapítás, Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 18dB csillapítás, DC D Koax csatlakozó TV/RD/SAT Mhz, IEC hüvelyes, átmenő, Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, végzáró, Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 7dB csillapítás, Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 10dB csillapítás, Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 14dB csillapítás, Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 18dB csillapítás, Koax csatlakozó TV 9,5mm végzáró, Koax csatlakozó TV 9,5mm átmenő, Koax csatlakozó TV, IEC csapos, végzáró, Koax csatlakozó TV/ SAT, IEC hüvelyes, végzáró, Koax csatlakozó TV 9,5mm végzáró, kétmodulos, Koax csatlakozó TV 9,5mm átmenő, kétmodulos, Koax csatlakozó TV, IEC csapos, végzáró, kétmodulos, Koax csatlakozó TV/ SAT, IEC hüvelyes, végzáró, kétmodulos, Sztenderd előlap TV+Rádió csatlakozóhoz, 53

54 RENDSZER Hangjelző berendezés Csengő 12V, Csengő 230V~, Berregő 125V 5VA, Berregő 12V 5VA, Berregő 230V~ 8VA, Fényjelző berendezések Jelzőlámpa, egymodulos, piros búra, glimmlámpával, 230V~, Jelzőlámpa, egymodulos, zöld búra, glimmlámpával 230V~, Jelzőlámpa, egymodulos, fehér búra, glimmlámpával 230V~, Jelzőlámpa, kétmodulos, piros búra, glimmlámpával 230V~, Jelzőlámpa, kétmodulos, zöld búra, glimmlámpával 230V~, Jelzőlámpa, kétmodulos, fehér búra, glimmlámpával 230V~, Vészvilágítás, 1 modulos, 120 világítási időtartam, fényerősség 16cd, 230V~, Vészvilágítás, 1 modulos, világítási időtartam 12h, fényerősség 3cd, tápfeszültség 230V~, Vészvilágítás, kétmodulos, világítási időtartam 120, fényerősség 16cd, tápfeszültség 230V~, Vészvilágítás, kétmodulos, világítási időtartam 12h, fényerősség 3cd, tápfeszültség 230V~, Vészvilágítás hordozható, ON-OFF kapcsolóval, kétmodulos, világítási időtartam 120, fényerősség 16cd, tápfeszültség 230V~, 54

55 Biztonsági berendezések Kismegszakító 1P+N C 6A rövidzárlat-állóság 1500A, V~, Kismegszakító 1P+N C 10A rövidzárlat-állóság 3000A, V~, Kismegszakító 1P+N C 16A rövidzárlat-állóság 3000A, V~, Áram-védőkapcsoló 1P+N C 6A rövidzárlat-állóság 1500A, V~, Áram-védőkapcsoló 1P+N C 10A rövidzárlat-állóság 3000A, V~, Áram-védőkapcsoló 1P+N C 16A rövidzárlat-állóság 3000A, V~, Biztosítéktartó 5x20, max. 10A, Vakfedelek Félmodulos vakfedél, Egymodulos vakfedél, Egymodulos vakfedél kimenettel, Kétmodulos vakfedél, Kétmodulos vakfedél kimenettel, 55

56

57 KÉSZÜLÉKEK MODO FEHÉR

58 MODO RENDSZER Vezérlőeszközök Egypólusú kapcsoló 16A 250V~, fehér Kétpólusú kapcsoló 16A 250V~, fehér Alternatív (váltó-)kapcsoló egypólusú 16A 250V~, fehér Keresztkapcsoló 16A 250V~, fehér Nyomógomb egypólusú NO 16A 250V~, fehér Többfunkciós szerelvény (egypólusú kapcsoló, kétpólusú kapcsoló, alternatív (váltó-) kapcsoló, nyomógomb) 16A 250V~, fehér Dupla nyomógomb 1NO+1NO 16A 250V~, fehér Dupla nyomógomb 1NO+1NO+1NC 16A 250V~, fehér Dupla nyomógomb 1NO+1NO +1NC+1NC 16A 250V~, fehér Nyomógomb egypólusú NC 16A 250V~, fehér Átkapcsoló egypólusú (középen 0 állással) 16A 250V~, fehér Átkapcsoló kétpólusú (középen 0 állással) 16A 250V~, fehér Húzókapcsoló egypólusú NO 2,25m húzózsinorral 16A 250V~, fehér Fényjelzős vezérlőeszközök Kétmodulos vezérlőeszközök Egypólusú kapcsoló jelzőfénnyel 16A 250V~, fehér Alternatív (váltó-)kapcsoló jelzőfénnyel 16A 250V~, fehér Nyomógomb egypólusú jelzőfénnyel NO 16A 250V~, fehér Nyomógomb névtáblás egypólusú kétmodulos NO 16A 250V~, fehér 58

59 Vezérlőeszközök billentyű nélkül Egypólusú kapcsoló 16A 250V~ billentyű nélkül Egymodulos billentyűk Kétpólusú kapcsoló 16A 250V~ billentyű nélkül Alternatív (váltó-) kapcsoló 16A 250V~ billentyű nélkül Keresztkapcsoló 16A 250V~ billentyű nélkül Nyomógomb egypólusú NO 16A 250V~ billentyű nélkül Többfunkciós szerelvény (egypólusú kapcsoló, kétpólusú kapcsoló, alternatív (váltó-)kapcsoló, nyomógomb) 16A 250V~ billentyű nélkül Egymodulos általános billentyű kapcsolóhoz, fehér Egymodulos általános fényjelzős billentyű, kapcsolóhoz, fehér Egymodulos általános nyomógomb billentyű, fehér Egymodulos általános nyomógomb billentyű jelzőfénnyel, fehér Egymodulos nyomógomb billentyű kapunyitást jelző piktogrammal, fehér Egymodulos nyomógomb billentyű kapunyitást jelző piktogrammal, jelzőfénnyel, fehér Egymodulos nyomógomb billentyű világítást jelző piktogrammal, fehér Egymodulos nyomógomb billentyű világítást jelző piktogrammal, jelzőfénnyel, fehér Egymodulos nyomógomb billentyű csengőt jelző piktogrammal, fehér Egymodulos nyomógomb billentyű csengőt jelző piktogrammal, jelzőfénnyel, fehér Egymodulos billentyű kétpólusú kapcsolóhoz, fehér Egymodulos billentyű kétpólusú kapcsolóhoz jelzőfénnyel, fehér Egymodulos billentyű kapcsolóhoz ellenállást jelző piktogrammal, jelzőfénnyel, fehér Egymodulos billentyű kapcsolóhoz boilert jelző piktogrammal, jelzőfénnyel, fehér Egymodulos billentyű kapcsolóhoz ventillátort jelző piktogrammal, jelzőfénnyel, fehér Egymodulos billentyű kapcsolóhoz világítást jelző piktogrammal, jelzőfénnyel, fehér Egymodulos billentyű kapcsolóhoz csengőt jelző piktogrammal, jelzőfénnyel, fehér 59

60 MODO RENDSZER Kétmodulos billentyűk Kétmodulos általános billentyű kapcsolóhoz, fehér Kétmodulos általános fényjelzős billentyű, kapcsolóhoz, fehér Kétmodulos billentyű nyomógombhoz, fehér Kétmodulos billentyű nyomógombhoz fényjelzős, fehér Kétmodulos nyomógomb billentyű kapunyitást jelző piktogrammal, fehér Kétmodulos nyomógomb billentyű kapunyitást jelző piktogrammal, jelzőfénnyel, fehér Három modulos billentyűk Kétmodulos nyomógomb billentyű világítást jelző piktogrammal, fehér Kétmodulos nyomógomb billentyű világítást jelző piktogrammal, jelzőfénnyel, fehér Kétmodulos nyomógomb billentyű csengőt jelző piktogrammal, fehér Kétmodulos nyomógomb billentyű csengőt jelző piktogrammal, jelzőfénnyel, fehér Három modulos általános billentyű kapcsolóhoz, fehér Három modulos általános fényjelzős billentyű kapcsolóhoz, fehér Három modulos billentyű nyomógombhoz, fehér Három modulos billentyű nyomógombhoz fényjelzős, fehér Három modulos nyomógomb billentyű kapunyitást jelző piktogrammal, fehér Három modulos nyomógomb billentyű kapunyitást jelző piktogrammal, jelzőfénnyel, fehér Három modulos nyomógomb billentyű világítást jelző piktogrammal, fehér Három modulos nyomógomb billentyű világítást jelző piktogrammal, jelzőfénnyel, fehér Három modulos nyomógomb billentyű csengőt jelző piktogrammal, fehér Három modulos nyomógomb billentyű csengőt jelző piktogrammal, jelzőfénnyel, fehér

61 Elektronikus vezérlőeszközök S HA02012 HA02021 Elektronikus kártyabeléptető kapcsoló ISO kártyához, fehér ISO kártya elektronikus kártyabeléptetőhöz, fehér (opcionálisan feliratozható) Difra RFID rádiófrekvenciás beléptető modul, egyedülállóan, vagy buszos működés, 12V, fehér RFID kártya Difra beléptetőhöz, fehér (opcionálisan feliratozható) Mozgásérzékelő 1A NO/NC relével, 12V DC, fehér Mozgásérzékelő idő-és fényszabályozóval, W (ohmos terhelés) 230V~, fehér Egyfázisú relé, 1NO, 10A érint., 230V tekercs, fehér 4 sorrendű, dupla fázisú relé, 2NO, 10A érint., 230V tekercs, fehér Forgatógombos fényerőszabályozó, az EN szabványak megfelelő ohmikus fogyasztókhoz, W/230V~ AC, fehér Nyomógombos fényerőszabályozó RFI szűrővel ellátott, EN szabványnak megfelelő ohmikus és induktív fogyasztókhoz, VA/230V~ AC, fehér Forgatógombos fényerőszabályozó alternatív (váltó-)kapcsolóval vezérelt, RFI szűrővel kompatibilis, EN szabványnak megfelelő, ohmikus fogyasztókhoz W/230V~ AC, fehér Kétmodulos forgatógombos fényerőszabályozó, az EN szabványak megfelelő ohmikus fogyasztókhoz, W/230V~ AC, fehér Kétmodulos nyomógombos fényerőszabályozó RFI szűrővel ellátott, EN szabványnak megfelelő ohmikus és induktív fogyasztókhoz, VA/230V~ AC, fehér Forgatógombos fényerőszabályozó alternatív (váltó-)kapcsolóval vezérelt, RFI szűrővel kompatibilis, EN szabványnak megfelelő, ohmikus fogyasztókhoz, W/230V~ AC, fehér 61

62 MODO RENDSZER Elektronikus vezérlőeszközök Elektronikus szobatermosztát fűtő és légkondicionáló rendszerekhez, hőmérséklet-beállítási tartomány: 5-30 C, tartalék elemmel, 3 modulos, fehér Elektronikus programozható szobatermosztát fűtő és légkondicionáló rendszerekhez, 24 óra/7 nap program, hőmérsékletbeállítási tartomány: 5-40 C, tartalék elemmel, 3 modulos, fehér 62

63 Egymodulos csatlakozóaljzatok Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/ P17, 250V~, fehér Csatlakozóaljzat 2P+F 10A olasz szabv. P11, 250V~, fehér Csatlakozóaljzat 2P+F 16A olasz szabv. P17, 250V~, fehér Csatlakozóaljzat 2P 10A, furatátmérő 4 mm, gyermekvédelemmel, 250V~, fehér Kétmodulos csatlakozóaljzatok Csatlakozóaljzat 2P 10A, 4 mm furatátmérő, 250V~, fehér Csatlakozóaljzat 2P 10A, 4,8 mm furatátmérő, 250V~, fehér Csatlakozóaljzat 2P 10A euro-amerikai típusú, 4,8 mm furatátmérő, 250V~, fehér Csatlakozóaljzat 2P+F 16A amerikai típusú, 250V~, fehér Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, fehér Csatlakozóaljzat 2P+F 16A schuko, átlátszó csapófedéllel, ill. olasz szabv. P30, 250V~, fehér Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, fehér Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, fehér Csatlakozóaljzat 2P+F 16A francia szabvány, 250V~, fehér Három modulos csatlakozóaljzatok Csatlakozóaljzat 2P+F 13A brit szabvány, 250V~, fehér Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, három modulos, fehér Dupla csatlakozóaljzat 2P+F 16A amerikai szabv., 250V~, három modulos, fehér 63

64 MODO RENDSZER Szünetmentes csatlakozóaljzatok 31159A 31159R 31159V Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/P17, 250V~, narancssárga Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/ P17, 250V~, piros Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/ P17, 250V~, zöld 31175A 31175R 31175V Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, narancssárga Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, piros Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, zöld 31176A 31176R 31176V Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, narancssárga Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, piros Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, zöld 31170A 31170R 31170V Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, narancssárga Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, piros Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, zöld 64

65 Telefonos és informatikai csatlakozók Telefon csatlakozóaljzat 2P 6A 24V, fehér Telefon csatlakozóaljzat RJ11 6/4 érint., fehér Telefon csatlakozóaljzat RJ12 6/6 érint., fehér Informatikai csatlakozóaljzat RJ45 Cat.5e UTP árnyékolatlan, 8/8 érint., fehér Informatikai csatlakozóaljzat RJ45 Cat.5e FTP árnyékolt, 8/8 érint., fehér Informatikai csatlakozóaljzat RJ45 Cat.6 UTP árnyékolatlan, 8/8 érint., fehér Informatikai csatlakozóaljzat RJ45 Cat.6 FTP árnyékolt, 8/8 érint., fehér Telefon csatlakozóaljzat RJ11 6/4 érint. kétmodulos, fehér Telefon csatlakozóaljzat RJ12 6/6 érint. kétmodulos, fehér Informatikai csatlakozóaljzat RJ45 Cat.5e UTP árnyékolatlan, 8/8 érint. kétmodulos, fehér T TR TV T Telefon adapter RJ45- ös csatlakozóhoz, egymodulos, fehér Telefon adapter RJ45- ös csatlakozóhoz, egymodulos, piros Telefon adapter RJ45- ös csatlakozóhoz, egymodulos, zöld Telefon adapter RJ45- ös csatlakozóhoz, kétmodulos, fehér 65

66 MODO RENDSZER TV és SAT csatlakozók D DC Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos, végzáró, fehér Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos, DC áramú átvitellel, végzáró, fehér Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 7dB csillapítás, fehér Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 10dB csillapítás, fehér Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 14dB csillapítás, fehér Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 18dB csillapítás, fehér DC D Koax csatlakozó TV/RD/SAT Mhz, IEC hüvelyes, átmenő, fehér Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, végzáró, fehér Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 7dB csillapítás, fehér Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 10dB csillapítás, fehér Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 14dB csillapítás, fehér Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 18dB csillapítás, fehér Koax csatlakozó TV 9,5mm végzáró, fehér Koax csatlakozó TV 9,5mm átmenő, fehér Koax csatlakozó TV, IEC csapos, végzáró, fehér Koax csatlakozó TV/ SAT, IEC hüvelyes, végzáró, fehér Koax csatlakozó BNC hüvelyes, végzáró, fehér Koax csatlakozó TV 9,5mm végzáró, kétmodulos, fehér Koax csatlakozó TV 9,5mm átmenő, kétmodulos, fehér Koax csatlakozó TV, IEC csapos, végzáró, kétmodulos, fehér Koax csatlakozó TV/ SAT, IEC hüvelyes, végzáró, kétmodulos, fehér Sztenderd előlap TV+Rádió csatlakozóhoz, fehér 66

67 Hangjelző berendezés Csengő 12V, fehér Csengő 230V~, fehér Berregő 125V 5VA, fehér Berregő 12V 5VA, fehér Berregő 230V~ 8VA, fehér Fényjelző berendezések Jelzőlámpa, egymodulos, piros búra, glimmlámpával, 230V~, fehér Jelzőlámpa, egymodulos, zöld búra, glimmlámpával 230V~, fehér Jelzőlámpa, egymodulos, fehér búra, glimmlámpával 230V~, fehér Jelzőlámpa, kétmodulos, piros búra, glimmlámpával 230V~, fehér Jelzőlámpa, kétmodulos, zöld búra, glimmlámpával 230V~, fehér Jelzőlámpa, kétmodulos, fehér búra, glimmlámpával 230V~, fehér Vészvilágítás, 1 modulos, 120 világítási időtartam, fényerősség 16cd, 230V~, fehér Vészvilágítás, 1 modulos, világítási időtartam 12h, fényerősség 3cd, tápfeszültség 230V~, fehér Vészvilágítás, kétmodulos, világítási időtartam 120, fényerősség 16cd, tápfeszültség 230V~, fehér Vészvilágítás, kétmodulos, világítási időtartam 12h, fényerősség 3cd, tápfeszültség 230V~, fehér Vészvilágítás hordozható, ON-OFF kapcsolóval, kétmodulos, világítási időtartam 120, fényerősség 16cd, tápfeszültség 230V~, fehér 67

68 MODO RENDSZER Biztonsági berendezések Kismegszakító 1P+N C 6A rövidzárlat-állóság 1500A, V~, fehér Kismegszakító 1P+N C 10A rövidzárlat-állóság 3000A, V~, fehér Kismegszakító 1P+N C 16A rövidzárlat-állóság 3000A, V~, fehér Áram-védőkapcsoló 1P+N C 6A rövidzárlat-állóság 1500A, V~, fehér Áram-védőkapcsoló 1P+N C 10A rövidzárlat-állóság 3000A, V~, fehér Áram-védőkapcsoló 1P+N C 16A rövidzárlat-állóság 3000A, V~, fehér Biztosítéktartó 5x20, max. 10A, fehér 68

69 Vakfedelek Félmodulos vakfedél, fehér Egymodulos vakfedél, fehér Egymodulos vakfedél kimenettel, fehér Kétmodulos vakfedél, fehér Kétmodulos vakfedél kimenettel, fehér 69

70

71 RETRÒ TAKARÓKERETEK & KÉSZÜLÉKEK

72 MODO RENDSZER Vezérlőeszközök Retrò Egypólusú kapcsoló 16A 250V~, Kétpólusú kapcsoló 16A 250V~, Alternatív (váltó-) kapcsoló 16A 250V~, Keresztkapcsoló 16A 250V~, Egypólusú nyomógomb NO 16A 250V~, Többfunkciós szerelvény (egypólusú kapcsoló, kétpólusú kapcsoló, alternatív (váltó-)kapcsoló, nyomógomb) 16A 250V~, Egypólusú kapcsoló 16A 250V~, fehér Kétpólusú kapcsoló 16A 250V~, fehér Alternatív (váltó-) kapcsoló 16A 250V~, fehér Keresztkapcsoló 16A 250V~, fehér Egypólusú nyomógomb NO 16A 250V~, fehér Többfunkciós szerelvény (egypólusú kapcsoló, kétpólusú kapcsoló, alternatív (váltó-)kapcsoló, nyomógomb) 16A 250V~, fehér 72

73 színkeretek Retrò cikk 39RT102 Retrò műanyag színkeret 2 modulos fehér 39RT202 Retrò műanyag színkeret 2 modulos fekete 39RT212 Retrò műanyag színkeret 2 modulos sárgaréz 39RT222 Retrò műanyag színkeret 2 modulos ezüst 39RT252 Retrò műanyag színkeret 2 modulos titánium 39RT282 Retrò műanyag színkeret 2 modulos elefántcsont 39RT382 Retrò műanyag színkeret 2 modulos antracit 39RT103-1 Retrò műanyag színkeret 3/1 modulos fehér 39RT203-1 Retrò műanyag színkeret 3/1 modulos fekete 39RT213-1 Retrò műanyag színkeret 3/1 modulos sárgaréz 39RT223-1 Retrò műanyag színkeret 3/1 modulos ezüst 39RT253-1 Retrò műanyag színkeret 3/1 modulos titánium 39RT283-1 Retrò műanyag színkeret 3/1 modulos elefántcsont 39RT383-1 Retrò műanyag színkeret 3/1 modulos antracit 39RT202 39RT103-2 Retrò műanyag színkeret 3/2 modulos fehér 39RT203-2 Retrò műanyag színkeret 3/2 modulos fekete 39RT213-2 Retrò műanyag színkeret 3/2 modulos sárgaréz 39RT223-2 Retrò műanyag színkeret 3/2 modulos ezüst 39RT253-2 Retrò műanyag színkeret 3/2 modulos titánium 39RT RT RT383-2 Retrò műanyag színkeret 3/2 modulos elefántcsont Retrò műanyag színkeret 3/2 modulos antracit 39RT103 Retrò műanyag színkeret 3 modulos fehér 39RT203 Retrò műanyag színkeret 3 modulos fekete 39RT213 Retrò műanyag színkeret 3 modulos sárgaréz 39RT RT223 39RT253 Retrò műanyag színkeret 3 modulos ezüst Retrò műanyag színkeret 3 modulos titánium 39RT283 Retrò műanyag színkeret 3 modulos elefántcsont 39RT383 Retrò műanyag színkeret 3 modulos antracit 39RT104 Retrò műanyag színkeret 4 modulos fehér 39RT253 39RT204 39RT214 Retrò műanyag színkeret 4 modulos fekete Retrò műanyag színkeret 4 modulos sárgaréz 39RT224 Retrò műanyag színkeret 4 modulos ezüst 39RT254 Retrò műanyag színkeret 4 modulos titánium 39RT284 Retrò műanyag színkeret 4 modulos elefántcsont 39RT384 Retrò műanyag színkeret 4 modulos antracit 39RT384 39RT107 Retrò műanyag színkeret 7 modulos fehér 39RT207 Retrò műanyag színkeret 7 modulos fekete 39RT217 Retrò műanyag színkeret 7 modulos sárgaréz 39RT227 Retrò műanyag színkeret 7 modulos ezüst 39RT257 Retrò műanyag színkeret 7 modulos titánium 39RT207 39RT287 39RT387 Retrò műanyag színkeret 7 modulos elefántcsont Retrò műanyag színkeret 7 modulos antracit 73

74

75 MIX TAKARÓKERETEK

76 Burkolatszínek RENDSZER Műanyag (Technopolymer) takarókeretek alapszinek 10 Nyár ezüstös fehér 12 Párizs törtfehér 20 Párduc fekete 24 Karát arany 25 Hold ezüstös fehér 28 Szafari törtfehér 32 Csillagpor 33 Tibet narancssárga 35 Vega kék 41 Cseresznye esszencia 44 Krikett 45 Williams 54 Szahara 55 Vulkán 76 A képek csupán illusztráció gyanánt szolgálnak, és semmi esetre sem megkötő erejűek, ugyanis nyomtatásban nem lehet a valós színeket reprodukálni. Valamennyi takarókeretet a készülékek nélkül szállítjuk.

77 Műanyag színkeretek cikk 21MX101 Műanyag színkeret 1 modulos Nyár ezüstös fehér 21MX201 Műanyag színkeret 1 modulos Párduc fekete 21MX251 Műanyag színkeret 1 modulos Hold ezüstös fehér 21MX101 21MX251 21MX MX201-2 Műanyag színkeret 1+1 modulos Nyár ezüstös fehér Műanyag színkeret 1+1 modulos Párduc fekete 21MX251-2 Műanyag színkeret 1+1 modulos Hold ezüstös fehér Összeszerelt színkeretek cikk 21MP102 Műanyag négyzet alakú színkeret 2 modulos Nyár ezüstös fehér 21MP122 Műanyag négyzet alakú színkeret 2 modulos Párizs törtfehér 21MP202 Műanyag négyzet alakú színkeret 2 modulos Párduc fekete 21MP252 Műanyag négyzet alakú színkeret 2 modulos Hold ezüstös fehér 21MX MX MP282 21MP352 Műanyag négyzet alakú színkeret 2 modulos Szafari törtfehér Műanyag négyzet alakú színkeret 2 modulos Vega kék Műanyag színkeretek cikk 21MX102 Műanyag színkeret 2 modulos Nyár ezüstös fehér 21MX122 Műanyag színkeret 2 modulos Párizs törtfehér 21MP352 21MX202 Műanyag színkeret 2 modulos Párduc fekete 21MX242 Műanyag színkeret 2 modulos Karát arany 21MX252 Műanyag színkeret 2 modulos Hold ezüstös fehér 21MX282 Műanyag színkeret 2 modulos Szafari törtfehér 21MX322 Műanyag színkeret 2 modulos Csillagpor 21MX242 21MX332 21MX352 Műanyag színkeret 2 modulos Tibet narancssárga Műanyag színkeret 2 modulos Vega kék 21MX412 Műanyag színkeret 2 modulos Cseresznye esszencia 21MX442 Műanyag színkeret 2 modulos Krikett 21MX452 Műanyag színkeret 2 modulos Williams 21MX252 21MX542 21MX552 Műanyag színkeret 2 modulos Szahara Műanyag színkeret 2 modulos Vulkán 77

78 RENDSZER Műanyag színkeretek cikk 21MX102-2 Műanyag színkeret 2+2 modulos Nyár ezüstös fehér 21MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX552-3 Műanyag színkeret 2+2 modulos Párizs törtfehér Műanyag színkeret 2+2 modulos Párduc fekete Műanyag színkeret 2+2 modulos Karát arany Műanyag színkeret 2+2 modulos Hold ezüstös fehér Műanyag színkeret 2+2 modulos Szafari törtfehér Műanyag színkeret 2+2 modulos Csillagpor Műanyag színkeret 2+2 modulos Tibet narancssárga Műanyag színkeret 2+2 modulos Vega kék Műanyag színkeret 2+2 modulos Cseresznye esszencia Műanyag színkeret 2+2 modulos Krikett Műanyag színkeret 2+2 modulos Williams Műanyag színkeret 2+2 modulos Szahara Műanyag színkeret 2+2 modulos Vulkán Műanyag színkeret modulos Nyár ezüstös fehér Műanyag színkeret modulos Párizs törtfehér Műanyag színkeret modulos Párduc fekete Műanyag színkeret modulos Karát arany Műanyag színkeret modulos Hold ezüstös fehér Műanyag színkeret modulos Szafari törtfehér Műanyag színkeret modulos Csillagpor Műanyag színkeret modulos Tibet narancssárga Műanyag színkeret modulos Vega kék Műanyag színkeret modulos Cseresznye esszencia Műanyag színkeret modulos Krikett Műanyag színkeret modulos Williams Műanyag színkeret modulos Szahara Műanyag színkeret modulos Vulkán 78

79 Műanyag színkeretek cikk 21MX102-4 Műanyag színkeret modulos Nyár ezüstös fehér 21MX MX103-C 21MX203-C 21MX MX MX MX MX MX MX MX MX MX MX MX MX MX103-C 21MX123-C 21MX203-C 21MX243-C 21MX253-C 21MX283-C 21MX323-C 21MX333-C 21MX353-C 21MX413-C 21MX443-C 21MX453-C 21MX543-C 21MX553-C Műanyag színkeret modulos Párizs törtfehér Műanyag színkeret modulos Párduc fekete Műanyag színkeret modulos Karát arany Műanyag színkeret modulos Hold ezüstös fehér Műanyag színkeret modulos Szafari törtfehér Műanyag színkeret modulos Csillagpor Műanyag színkeret modulos Tibet narancssárga Műanyag színkeret modulos Vega kék Műanyag színkeret modulos Cseresznye esszencia Műanyag színkeret modulos Krikett Műanyag színkeret modulos Williams Műanyag színkeret modulos Szahara Műanyag színkeret modulos Vulkán Műanyag téglalap alakú színkeret 2 modulos Nyár ezüstös fehér Műanyag téglalap alakú színkeret 2 modulos Párizs törtfehér Műanyag téglalap alakú színkeret 2 modulos Párduc fekete Műanyag téglalap alakú színkeret 2 modulos Karát arany Műanyag téglalap alakú színkeret 2 modulos Hold ezüstös fehér Műanyag téglalap alakú színkeret 2 modulos Szafari törtfehér Műanyag téglalap alakú színkeret 2 modulos Csillagpor Műanyag téglalap alakú színkeret 2 modulos Tibet narancssárga Műanyag téglalap alakú színkeret 2 modulos Vega kék Műanyag téglalap alakú színkeret 2 modulos Cseresznye esszencia Műanyag téglalap alakú színkeret 2 modulos Krikett Műanyag téglalap alakú színkeret 2 modulos Williams Műanyag téglalap alakú színkeret 2 modulos Szahara Műanyag téglalap alakú színkeret 2 modulos Vulkán 79

80 RENDSZER Műanyag színkeretek cikk 21MX103 Műanyag színkeret 3 modulos Nyár ezüstös fehér 21MX353 21MX253 21MX413 21MX554 21MX254 21MX324 21MX123 21MX203 21MX243 21MX253 21MX283 21MX323 21MX333 21MX353 21MX413 21MX443 21MX453 21MX543 21MX553 21MX104 21MX124 21MX204 21MX244 21MX254 21MX284 21MX324 21MX334 21MX354 21MX414 21MX444 21MX454 21MX544 21MX554 Műanyag színkeret 3 modulos Párizs törtfehér Műanyag színkeret 3 modulos Párduc fekete Műanyag színkeret 3 modulos Karát arany Műanyag színkeret 3 modulos Hold ezüstös fehér Műanyag színkeret 3 modulos Szafari törtfehér Műanyag színkeret 3 modulos Csillagpor Műanyag színkeret 3 modulos Tibet narancssárga Műanyag színkeret 3 modulos Vega kék Műanyag színkeret 3 modulos Cseresznye esszencia Műanyag színkeret 3 modulos Krikett Műanyag színkeret 3 modulos Williams Műanyag színkeret 3 modulos Szahara Műanyag színkeret 3 modulos Vulkán Műanyag színkeret 4 modulos Nyár ezüstös fehér Műanyag színkeret 4 modulos Párizs törtfehér Műanyag színkeret 4 modulos Párduc fekete Műanyag színkeret 4 modulos Karát arany Műanyag színkeret 4 modulos Hold ezüstös fehér Műanyag színkeret 4 modulos Szafari törtfehér Műanyag színkeret 4 modulos Csillagpor Műanyag színkeret 4 modulos Tibet narancssárga Műanyag színkeret 4 modulos Vega kék Műanyag színkeret 4 modulos Cseresznye esszencia Műanyag színkeret 4 modulos Krikett Műanyag színkeret 4 modulos Williams Műanyag színkeret 4 modulos Szahara Műanyag színkeret 4 modulos Vulkán 80

81 21MX207 21MX1012 Műanyag színkeretek cikk 21MX107 Műanyag színkeret 7 modulos Nyár ezüstös fehér 21MX127 Műanyag színkeret 7 modulos Párizs törtfehér 21MX207 Műanyag színkeret 7 modulos Párduc fekete 21MX247 Műanyag színkeret 7 modulos Karát arany 21MX257 Műanyag színkeret 7 modulos Hold ezüstös fehér 21MX287 Műanyag színkeret 7 modulos Szafari törtfehér 21MX327 Műanyag színkeret 7 modulos Csillagpor 21MX337 Műanyag színkeret 7 modulos Tibet narancssárga 21MX357 Műanyag színkeret 7 modulos Vega kék 21MX417 Műanyag színkeret 7 modulos Cseresznye esszencia 21MX447 Műanyag színkeret 7 modulos Krikett 21MX457 Műanyag színkeret 7 modulos Williams 21MX547 Műanyag színkeret 7 modulos Szahara 21MX557 Műanyag színkeret 7 modulos Vulkán 21MX MX MX MX MX MX MX MX MX2824 Műanyag színkeret 12 modulos Nyár ezüstös fehér Műanyag színkeret 12 modulos Párduc fekete Műanyag színkeret 12 modulos Hold ezüstös fehér Műanyag színkeret 12 modulos Szafari törtfehér Műanyag színkeret 24 modulos Nyár ezüstös fehér Műanyag színkeret 24 modulos Párduc fekete Műanyag színkeret 24 modulos Hold ezüstös fehér Műanyag színkeret 24 modulos Szafari törtfehér 21AU101 Öntartó színkeretek cikk 21AU101 Műanyag öntartó keret (nem igényel rögzítést) 1 modulos Nyár ezüstös fehér 21AU102 Műanyag öntartó keret (nem igényel rögzítést) 2 modulos Nyár ezüstös fehér 21AU103 Műanyag öntartó keret (nem igényel rögzítést) 3 modulos Nyár ezüstös fehér 21AU102 81

82

83 MIX KÉSZÜLÉKEK

84 RENDSZER Vezérlőeszközök Egypólusú kapcsoló 16A 250V~ Kétpólusú kapcsoló 16A 250V~ Alternatív (váltó-) kapcsoló 16A 250V~ Keresztkapcsoló 16A 250V~ Nyomógomb egypólusú NO 16A 250V~ Többfunkciós szerelvény (egypólusú kapcsoló, kétpólusú kapcsoló, alternatív (váltó-) kapcsoló, nyomógomb) 16A 250V~ Dupla nyomógomb 1NO+1NO 16A 250V~ Dupla nyomógomb 1NO+1NO+1NC 16A 250V~ Dupla nyomógomb 1NO+1NO +1NC+1NC 16A 250V~ Nyomógomb egypólusú NC 16A 250V~ Átkapcsoló egypólusú (középen 0 állással) 16A 250V~ Átkapcsoló kétpólusú (középen 0 állással) 16A 250V~ Húzókapcsoló egypólusú NO 2,25m húzózsinorral 16A 250V~ Nyomógomb kapunyitást jelző piktogrammal NO 16A 250V~ Nyomógomb világítást jelző jelző piktogrammal NO 16A 250V~ Nyomógomb csengőt jelző jelző piktogrammal NO 16A 250V~ Kétpólusú kapcsoló ellenállást jelző piktogrammal 16A 250V~ Kétpólusú kapcsoló boilert jelző piktogrammal 16A 250V~ Kétpólusú kapcsoló ventillátort jelző piktogrammal 16A 250V~ 84

85 Vezérlőeszközök kétmodulos Egypólusú kapcsoló kétmodulos 16A 250V~ Kétpólusú kapcsoló kétmodulos 16A 250V~ Alternatív (váltó-)kapcsoló kétmodulos 16A 250V~ Keresztkapcsoló kétmodulos 16A 250V~ Nyomógomb egypólusú kétmodulos NO 16A 250V~ Többfunkciós szerelvény kétmodulos (egypólusú kapcsoló, kétpólusú kapcsoló, alternatív (váltó-)kapcsoló, nyomógomb) 16A 250V~ Nyomógomb kétmodulos NC 16A 250V~ Húzókapcsoló egypólusú kétmodulos NO 2,25m húzózsinorral 16A 250V~ Nyomógomb kapunyitást jelző piktogrammal kétmodulos NO 16A 250V~ Nyomógomb világítást jelző jelző piktogrammal kétmodulos NO 16A 250V~ Nyomógomb csengőt jelző jelző piktogrammal kétmodulos NO 16A 250V~ Nyomógomb névtáblás egypólusú kétmodulos NO 16A 250V~ 85

86 RENDSZER Elektronikus vezérlőeszközök S HA02013 HA02021 Elektronikus kártyabeléptető kapcsoló ISO kártyához ISO kártya elektronikus kártyabeléptetőhöz, fehér (opcionálisan feliratozható) Difra RFID rádiófrekvenciás beléptető modul, egyedülállóan, vagy buszos működés, 12V RFID kártya Difra beléptetőhöz, fehér (opcionálisan feliratozható) Forgatógombos fényerőszabályozó, az EN szabványak megfelelő ohmikus fogyasztókhoz, W/230V~ AC Nyomógombos fényerőszabályozó RFI szűrővel ellátott, EN szabványnak megfelelő ohmikus és induktív fogyasztókhoz, VA/230V~ AC Forgatógombos fényerőszabályozó alternatív (váltó-)kapcsolóval vezérelt, RFI szűrővel kompatibilis, EN szabványnak megfelelő, ohmikus fogyasztókhoz W/230V~ AC Kétmodulos forgatógombos fényerőszabályozó, az EN szabványak megfelelő ohmikus fogyasztókhoz, W/230V~ AC Kétmodulos nyomógombos fényerőszabályozó RFI szűrővel ellátott, EN szabványnak megfelelő ohmikus és induktív fogyasztókhoz, VA/230V~ AC Forgatógombos fényerőszabályozó alternatív (váltó-) kapcsolóval vezérelt, RFI szűrővel kompatibilis, EN szabványnak megfelelő, ohmikus fogyasztókhoz, W/230V~ AC Egyfázisú relé, 1NO, 10A érint., 230V tekercs 4 sorrendű, dupla fázisú relé, 2NO, 10A érint., 230V tekercs Elektronikus szobatermosztát fűtő és légkondicionáló rendszerekhez, hőmérséklet-beállítási tartomány: 5-30 C, tartalék elemmel, 3 modulos Elektronikus programozható szobatermosztát fűtő és légkondicionáló rendszerekhez, 24 óra/7 nap program, hőmérséklet-beállítási tartomány: 5-40 C, tartalék elemmel, 3 modulos

87 Egymodulos csatlakozóaljzatok Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/ P17, 250V~ Csatlakozóaljzat 2P+F 10A olasz szabv. P11, 250V~ Csatlakozóaljzat 2P 10A, furatátmérő 4 mm, gyermekvédelemmel, 250V~ Csatlakozóaljzat 2P 10A, 4 mm furatátmérő, 250V~ Csatlakozóaljzat 2P 10A, 4,8 mm furatátmérő, 250V~ Csatlakozóaljzat 2P 10A euro-amerikai típusú, 4,8 mm furatátmérő, 250V~ Kétmodulos csatlakozóaljzatok Csatlakozóaljzat 2P+F 16A amerikai típusú, 250V~ Csatlakozóaljzat 2P+F 16A euro-amerikai típusú, 4,8 mm furatátmérő, 250V~ Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~ Csatlakozóaljzat 2P+F 16A schuko, átlátszó csapófedéllel, ill. olasz szabv. P30, 250V~ Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~ Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~ Csatlakozóaljzat 2P+F 16A francia szabvány, 250V~ Csatlakozóaljzat 2P+F 13A brit szabvány, 250V~ Csatlakozóaljzat 2P+F 16A euro-amerikai típusú, 4,8 mm furatátmérő, 250V~, kétmodulos Csatlakozóaljzat 2P+F 16A izraeli szabvány, 250V~ 87

88 RENDSZER Három modulos csatlakozóaljzatok Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, három modulos Csatlakozóaljzat 2P+F 20A argentin szabv., 250V~, három modulos Dupla csatlakozóaljzat 2P+F 16A amerikai szabv., 250V~, három modulos Dupla csatlakozóaljzat 2P+F 16A 250V~ amerikai szabv., biztosítással, 250V~, három modulos Négy modulos csatlakozóaljatok Dupla csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, négy modulos, kerek süllyesztődobozhoz 88

89 Szünetmentes csatlakozóaljzatok 21159A 21159R 21159V 21162A 21162R 21162V Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/P17, 250V~, narancssárga Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/P17, 250V~, piros Csatlakozóaljzat 2P+F 10/16A olasz szabv. P11/P17, 250V~, zöld Csatlakozóaljzat 2P+F 10A olasz szabv. P11, 250V~, narancssárga Csatlakozóaljzat 2P+F 10A olasz szabv. P11, 250V~, piros Csatlakozóaljzat 2P+F 10A olasz szabv. P11, 250V~, zöld 21175A 21175R 21175V 21176A 21176R 21176V Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, narancssárga Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, piros Csatlakozóaljzat 2P+F 16A schuko, ill. olasz szabv. P30, 250V~, zöld Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, narancssárga Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, piros Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, zöld 21170A 21170R 21170V Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, narancssárga Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, piros Csatlakozóaljzat univerzális, 2P+F 10/16A olasz szabv. P11/P17/P30 + német szabv., 250V~, zöld 89

90 RENDSZER Telefonos és informatikai csatlakozók Telefon csatlakozóaljzat RJ11 6/4 érint. Telefon csatlakozóaljzat RJ12 6/6 érint Informatikai csatlakozóaljzat RJ45 Cat.5e UTP árnyékolatlan, 8/8 érint. Informatikai csatlakozóaljzat RJ45 Cat.5e FTP árnyékolt, 8/8 érint. Informatikai csatlakozóaljzat RJ45 Cat.6 UTP árnyékolatlan, 8/8 érint. Informatikai csatlakozóaljzat RJ45 Cat.6 FTP árnyékolt, 8/8 érint Telefon csatlakozóaljzat RJ11 6/4 érint., kétmodulos Telefon csatlakozóaljzat RJ12 6/6 érint., kétmodulos Informatikai csatlakozóaljzat RJ45 Cat.5e UTP árnyékolatlan, 8/8 érint., kétmodulos T TR TV T T T Telefon adapter RJ45- ös csatlakozóhoz, egymodulos Telefon adapter RJ45- ös csatlakozóhoz, egymodulos, piros Telefon adapter RJ45- ös csatlakozóhoz, egymodulos, zöld Telefon adapter RJ45- ös csatlakozóhoz, kétmodulos Telefon adapter izraeli szabv. csatlakozóhoz, egymodulos Dupla telefon adapter izraeli szabv. csatlakozóhoz, egymodulos 90

91 TV és SAT csatlakozók D DC Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos, végzáró Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 7dB csillapítás Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 10dB csillapítás Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 14dB csillapítás Koax csatlakozó TV/RD/SAT Mhz, IEC csapos, átmenő, 18dB csillapítás Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos, DC áramú átvitellel, végzáró DC D Koax csatlakozó TV/RD/SAT Mhz, IEC hüvelyes, átmenő Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, végzáró Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 7dB csillapítás Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 10dB csillapítás Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 14dB csillapítás Koax csatlakozó TV/ RD/SAT Mhz, IEC csapos és hüvelyes, átmenő, 18dB csillapítás Koax csatlakozó TV 9,5mm végzáró Koax csatlakozó TV 9,5mm átmenő Koax csatlakozó TV, IEC csapos, végzáró Koax csatlakozó TV/ SAT, IEC hüvelyes, végzáró Koax csatlakozó BNC hüvelyes, végzáró Koax csatlakozó TV 9,5mm végzáró, kétmodulos Koax csatlakozó TV 9,5mm átmenő, kétmodulos Koax csatlakozó TV, IEC csapos, végzáró, kétmodulos Koax csatlakozó TV/ SAT, IEC hüvelyes, végzáró, kétmodulos 91

92 RENDSZER Hangjelző berendezés Csengő 12V Csengő 230V~ Berregő 125V 5VA Berregő 12V 5VA Berregő 230V~ 8VA Fényjelző berendezések Jelzőlámpa, egymodulos, piros búra, glimmlámpával, 230V~ Jelzőlámpa, egymodulos, zöld búra, glimmlámpával 230V~ Jelzőlámpa, egymodulos, fehér búra, glimmlámpával 230V~ Jelzőlámpa, kétmodulos, piros búra, glimmlámpával 230V~ Jelzőlámpa, kétmodulos, zöld búra, glimmlámpával 230V~ Jelzőlámpa, kétmodulos, fehér búra, glimmlámpával 230V~ Vészvilágítás, 1 modulos, 120 világítási időtartam, fényerősség 16cd, 230V~ Vészvilágítás, 1 modulos, világítási időtartam 12h, fényerősség 3cd, tápfeszültség 230V~ Vészvilágítás, kétmodulos, világítási időtartam 120, fényerősség 16cd, tápfeszültség 230V~ Vészvilágítás, kétmodulos, világítási időtartam 12h, fényerősség 3cd, tápfeszültség 230V~ Vészvilágítás hordozható, ON- OFF kapcsolóval, kétmodulos, világítási időtartam 120, fényerősség 16cd, tápfeszültség 230V~ 92

93 Biztonsági berendezések Kismegszakító 1P+N C 6A rövidzárlat-állóság 1500A, V~ Kismegszakító 1P+N C 10A rövidzárlat-állóság 3000A, V~ Kismegszakító 1P+N C 16A rövidzárlat-állóság 3000A, V~ Áram-védőkapcsoló 1P+N C 6A rövidzárlat-állóság 1500A, V~ Áram-védőkapcsoló 1P+N C 10A rövidzárlat-állóság 3000A, V~ Áram-védőkapcsoló 1P+N C 16A rövidzárlat-állóság 3000A, V~ Biztosítéktartó 5x20, max. 10A Vakfedelek Egymodulos vakfedél Egymodulos vakfedél kimenettel Kétmodulos vakfedél kimenettel 93

94 RENDSZER Komplett szerelvények MO21000 MO21002 MO21003 MO21004 MO21005 Egypólusú kapcsoló 16A 250V~, billentyűvel, kerettel Kétpólusú kapcsoló 16A 250V~, billentyűvel, kerettel Alternatív (váltó-)kapcsoló 16A 250V~, billentyűvel, kerettel Keresztkapcsoló 16A 250V~, billentyűvel, kerettel Nyomógomb egypólusú NO 16A 250V~, billentyűvel, kerettel MO21021 MO21023 MO21026 MO21059 MO21060 Két egypólusú kapcsoló 16A 250V~, billentyűkkel, kerettel Két alternatív (váltó-) kapcsoló 16A 250V~, billentyűkkel, kerettel Két egypólusú átkapcsoló (középen 0 állással) 16A 250V~, billentyűkkel, kerettel Forgatógombos fényerőszabályozó alternatív (váltó-) kapcsolóval vezérelt, RFI szűrővel kompatibilis, EN szabványnak megfelelő, ohmikus fogyasztókhoz W/230V~ AC, fedlappal, kerettel Többfunkciós szerelvény (egypólusú kapcsoló, kétpólusú kapcsoló, alternatív (váltó-)kapcsoló, nyomógomb) 16A 250V~, billentyűvel, kerettel MO21070 MO21071 MO21072 MO21030 MO21095 Nyomógomb kapunyitást jelző piktogrammal NO 16A 250V~, billentyűvel, kerettel Nyomógomb világítást jelző jelző piktogrammal NO 16A 250V~, billentyűvel, kerettel Nyomógomb csengőt jelző jelző piktogrammal NO 16A 250V~, billentyűvel, kerettel Húzókapcsoló egypólusú NO 2,25m húzózsinorral 16A 250V~, billentyűvel, kerettel Vakfedél kimenettel, kerettel 94

95 Komplett szerelvények MO21174 MO21176 MO21177 MO21178 MO Csatlakozóaljzat 2P+F 16A schuko, átlátszó csapófedéllel, ill. olasz szabv. P30, 250V~, kerettel Csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, kerettel Csatlakozóaljzat 2P+F 16A francia szabvány, 250V~, kerettel Csatlakozóaljzat 2P+F 13A brit szabvány, 250V~, kerettel Dupla csatlakozóaljzat 2P+F 16A schuko, ill. német szabv., 250V~, négy modulos kerettel MO21215 MO21218 MO21219 MO MO21218-T Telefon csatlakozóaljzat RJ12 6/6 érint., fedlappal, kerettel Informatikai csatlakozóaljzat RJ45 Cat.5e UTP árnyékolatlan, 8/8 érint., fedlappal, kerettel Informatikai csatlakozóaljzat RJ45 Cat.5e FTP árnyékolt, 8/8 érint., fedlappal, kerettel Telefon csatlakozóaljzat RJ12 6/6 érint. + informatikai csatlakozóaljzat RJ45 Cat.5e UTP árnyékolatlan, 8/8 érint., fedlappal, kerettel Telefon adapter RJ45-ös csatlakozóhoz, fedlappal, kerettel MO21254 MO21255 MO21266 MO21272 Koax csatlakozó TV 9,5mm végzáró, fedlappal, kerettel Koax csatlakozó TV 9,5mm átmenő, fedlappal, kerettel Koax csatlakozó TV/SAT, IEC hüvelyes, végzáró, fedlappal, kerettel Sztenderd előlap TV+Rádió csatlakozóhoz, kerettel MO21465 MO21466 MO21462 Vészvilágítás, 120 világítási időtartam, fényerősség 16cd, 230V~, kerettel Vészvilágítás, világítási időtartam 12h, fényerősség 3cd, tápfeszültség 230V~, kerettel Vészvilágítás hordozható, ON-OFF kapcsolóval, világítási időtartam 120, fényerősség 16cd, tápfeszültség 230V~, kerettel 95

96

97 MODO MIX & RETRÒ TARTOZÉKAI

98 MODO, & RENDSZER Rögzítőkeretek MODO, MIX és Retrò szériához I I Rögzítőkeret MODO és MIX szériához kerek és szögletes dobozokhoz, acél belső, 2 modulos, körmös Rögzítőkeret MODO és MIX szériához kerek és szögletes dobozokhoz, 2 modulos, körmös Rögzítőkeret MODO és MIX szériához szögletes dobozokhoz, 2 modulos, körmök nélkül Rögzítőkeret MODO és MIX szériához 1 modulos, körmös Rögzítőkeret MODO és MIX szériához 2 modulos, körmös Rögzítőkeret MODO és MIX szériához 3 modulos, csavaros Rögzítőkeret MODO és MIX szériához 4 modulos, csavaros Rögzítőkeret MODO és MIX szériához 2+2 modulos, forgatható, csavaros Rögzítőkeret MODO és MIX szériához 7 modulos, csavaros F F F Rögzítőkeret MODO és MIX szériához 3 modulos falon kívüli dobozhoz, 2 modulos, csavaros Rögzítőkeret MODO és MIX szériához 3 modulos, csavaros szemből Rögzítőkeret MODO és MIX szériához 4 modulos, csavaros szemből Rögzítőkeret MODO és MIX szériához 7 modulos, csavaros szemből Rögzítőkeret MODO és MIX szériához 12 modulos (6+6), csavaros Rögzítőkeret MODO és MIX szériához gipszkarton falakhoz 1 modulos, csavaros Rögzítőkeret MODO és MIX szériához DIN-sínre szerehető 1 modulos Rögzítőkeret MODO és MIX szériához DIN-sínre szerehető 2 modulos 98

99 Jelzőlámpák L Jelzőlámpa 230V~ 100mmes huzallal Tartozékok lakossági szerelvényekhez Jelzőlámpa 120V~ 100mmes huzallal Led-es jelzőlámpa 230V~ 100mm-es huzallal, kék Fedél 110x80-as csavaros süllyesztődobozhoz TV és SAT tartozékok Kéttónusú dallamcsengő, 230V~ Koax csatlakozó aljzat, lengő Koax csatlakozó dugó, lengő Koax toldó aljzat, lengő Koax osztó induktív aljzathoz, TV+SAT ( MHz) Koax osztó hibrid aljzathoz (induktív+microstrip), TV+SAT ( MHz) Földi TV jel-szatellit szétválasztó végzáró koaxiális aljzat részrendszerbe Ua. mint a 30161, de földi TV jelhez alkalmas kimenettel (csökk. 5 db) 99

100

101 DOBOZOK

102 MODO & RENDSZER IP55 védőburkolatok IP55 védőburkolat MODO és MIX szériához 2 modulos RAL 7035 IP55 Védőburkolat MODO és MIX szériához 2 modulos fehér IP55 Védőburkolat MODO és MIX szériához 2 modulos antracit IP55 Védőburkolat MODO és MIX szériához 3 modulos RAL 7035 Asztali munkaállomás IP55 védőburkolat MODO és MIX szériához 3 modulos fehér IP55 védőburkolat MODO és MIX szériához 3 modulos antracit Asztali munkaállomás 4 modulos MODO és MIX szériához, RAL 7035 Falon kívüli dobozok Asztali munkaállomás 4 modulos MODO és MIX szériához, fehér Asztali munkaállomás 4 modulos MODO és MIX szériához, sötét B B Kültéri doboz MODO és MIX szériához IP20, fehér Kültéri doboz MODO és MIX szériához IP20, 2 modulos, fehér Falon kívüli kombinált doboz 3 modulos RAL 7035 Falon kívüli kombinált doboz 3 modulos fehér Falon kívüli kombinált doboz 3 modulos elefántcsontszín 102

103 Falon kívüli dobozok Falon kívüli doboz Modo, 3 modulos, RAL 7035, fenékkel Falon kívüli doboz Modo, 3 modulos fehér, fenékkel Falon kívüli doboz Modo, 3 modulos elefántcsont, fenékkel Falon kívüli doboz Modo, 3 modulos RAL 7035, fenék nélkül Falon kívüli doboz Modo, 3 Falon kívüli doboz Modo, 3 modulos fehér, dobozfenék nélkül modulos elefántcsont, dobozfenék nélkül Falon kívüli doboz IP40, 1 modulos RAL 7035 Falon kívüli doboz IP40, 2 modulos RAL 7035 Falon kívüli doboz IP40, 3 modulos RAL 7035 Falon kívüli doboz IP40, 4 modulos (2+2) RAL Falon kívüli doboz csapófedéllel IP55, 1 modulos RAL 7035 Falon kívüli doboz csapófedéllel IP55, 2 modulos RAL 7035 Falon kívüli doboz csapófedéllel IP55, 3 modulos RAL 7035 Falon kívüli doboz csapófedéllel IP55, 4 modulos (2+2) RAL

104 MODO RENDSZER Süllyesztődobozok Süllyesztődoboz 3 modulos Süllyesztődoboz 4 modulos Süllyesztődoboz 5 modulos Süllyesztett szerelődobozok és tartozékok Sülly. szerelődoboz fedéllel 92x92x45 mm Sülly. szerelődoboz fedéllel 120x100x50 mm Sülly. szerelődoboz fedéllel 120x100x70 mm Sülly. szerelődoboz fedéllel 152x100x70 mm Sülly. szerelődoboz fedéllel 160x130x70 mm Sülly. szerelődoboz fedéllel 196x152x70 mm Fedél szerelődobozhoz 110x80 mm, csavarral Fedél szerelődobozhoz 92x92 mm, csavarral Fedél szerelődobozhoz 120x100 mm, csavarral Fedél szerelődobozhoz 150x100 mm, csavarral Fedél szerelődobozhoz 160x130 mm, csavarral Fedél szerelődobozhoz 196x152 mm, csavarral Térelválasztó szerelődobozhoz 104

105 Elosztódobozok Védettség IP55/IP65 Törésbiztosság IK 08 Izzó huzal ellenállás 650ºC Önkioltás foka Mérettartósság HB(UL94) -25ºC+85ºC Nyomásteszt 70º Szabvány EN

106 MODO RENDSZER IP55 falon kívüli dobozok M03001 M03002 M03003 Falon kívüli szerelődoboz teli fedéllel IP55, 70x36 mm, kábelbevezetőgyűrűvel, Falon kívüli szerelődoboz teli fedéllel IP55, 80x80x36 mm, kábelbevezetőgyűrűvel, Falon kívüli szerelődoboz teli fedéllel IP55, 100x100x45 mm, kábelbevezető-gyűrűvel, M03031 M03032 M03033 M03034 M03035 Falon kívüli szerelődoboz teli fedéllel IP55, 100x100x55 mm, kábelbevezető-gyűrűvel, Falon kívüli szerelődoboz teli fedéllel IP55, 153x110x63 mm, kábelbevezető-gyűrűvel, Falon kívüli szerelődoboz teli fedéllel IP55, 160x135x83 mm, kábelbevezető-gyűrűvel, Falon kívüli szerelődoboz teli fedéllel IP55, 220x170x85 mm, kábelbevezető-gyűrűvel, Falon kívüli szerelődoboz teli fedéllel IP55, 310x240x125 mm, kábelbevezető-gyűrűvel, M03062 M03063 M03071 M03072 M03073 Falon kívüli szerelődoboz ráppattintható teli fedéllel IP55, 80x80x36 mm, Falon kívüli szerelődoboz ráppattintható teli fedéllel IP55, 100x100x45 mm, Falon kívüli szerelődoboz teli fedéllel IP55, 100x100x55 mm, Falon kívüli szerelődoboz teli fedéllel IP55, 153x110x63 mm, Falon kívüli szerelődoboz teli fedéllel IP55, 160x135x83 mm, 106 M03074 Falon kívüli szerelődoboz teli fedéllel IP55, 220x170x85 mm, M03075 Falon kívüli szerelődoboz teli fedéllel IP55, 310x240x125 mm,

107 IP55 falon kívüli dobozok M03042 M03043 M03044 M03045 Falon kívüli szerelődoboz átlátszó fedéllel IP55, 153x110x63 mm, IP65 falon kívüli dobozok Falon kívüli szerelődoboz átlátszó fedéllel IP55, 160x135x83 mm, Falon kívüli szerelődoboz átlátszó fedéllel IP55, 220x170x85 mm, Falon kívüli szerelődoboz átlátszó fedéllel IP55, 310x240x125 mm, M03953 M03954 M03955 M03956 Falon kívüli szerelődoboz teli fedéllel IP65, 506x230x130 mm Falon kívüli szerelődoboz teli fedéllel IP65, 506x330x130 mm Falon kívüli szerelődoboz teli fedéllel IP65, 180x330x130 mm Falon kívüli szerelődoboz teli fedéllel IP65, 330x330x130 mm 107

108 MODO RENDSZER Süllyesztett és falon kívüli dobozok Védettség IP40 Törésbiztosság IK 08 Izzó huzal ellenállás 650ºC Önkioltás foka Mérettartósság HB(UL94) -25ºC+85ºC Nyomásteszt 70º Szabvány EN

109 Süllyesztett kiselosztók M03504 M03508 M03512 Süllyesztett kiselosztó átlátszó ajtóval IP40, 4 modulos, 118x111x55 mm Süllyesztett kiselosztó átlátszó ajtóval IP40, 8/10 modulos, 118x230x55 mm Süllyesztett kiselosztó átlátszó ajtóval IP40, 12/14 modulos, 118x276x55 mm M03524 Süllyesztett kiselosztó átlátszó ajtóval IP40, 24 modulos, 332x286x78 mm M03536 Süllyesztett kiselosztó átlátszó ajtóval IP40, 36 modulos, 440x286x78 mm 109

110 MODO RENDSZER Süllyesztett kiselosztók M03704 M03708 M03712 M03718 Süllyesztett kiselosztó fehér ajtóval IP40, 4 modulos, 118x111x55 mm Süllyesztett kiselosztó fehér ajtóval IP40, 8/10 modulos, 118x230x55 mm Süllyesztett kiselosztó fehér ajtóval IP40, 12/14 modulos, 118x276x55 mm Süllyesztett kiselosztó fehér ajtóval IP40, 18 modulos, 118x344x55 mm M03724 Süllyesztett kiselosztó fehér ajtóval IP40, 24 modulos, 332x286x78 mm M03736 Süllyesztett kiselosztó fehér ajtóval IP40, 36 modulos, 440x286x78 mm 110

111 Falon kívüli kiselosztók M03604 M03608 M03612 Falon kívüli kiselosztó átlátszó ajtóval IP40, 4 modulos, 195x120x100 mm Falon kívüli kiselosztó átlátszó ajtóval IP40, 8/10 modulos, 195x238x100 mm Falon kívüli kiselosztó átlátszó ajtóval IP40, 12/14 modulos, 195x284x100 mm M03624 Falon kívüli kiselosztó átlátszó ajtóval IP40, 24 modulos, 351x305x112 mm M03636 Falon kívüli kiselosztó átlátszó ajtóval IP40, 36 modulos, 460x305x112 mm 111

112 MODO RENDSZER Falon kívüli kiselosztók M03804 M03808 M03812 Falon kívüli kiselosztó fehér ajtóval IP40, 4 modulos, 195x120x100 mm Falon kívüli kiselosztó fehér ajtóval IP40, 8/10 modulos, 195x238x100 mm Falon kívüli kiselosztó fehér ajtóval IP40, 12/14 modulos, 195x284x100 mm M03824 Falon kívüli kiselosztó fehér ajtóval IP40, 24 modulos, 351x305x112 mm M03836 Falon kívüli kiselosztó fehér ajtóval IP40, 36 modulos, 460x305x112 mm Falon kívüli dobozok M03452 Falon kívüli kiselosztó IP40 2 modulos, 130x47x63 M03454 Falon kívüli kiselosztó IP40 4 modulos, 130x87x63 112

113 Fali elosztók - IP65 Védettség IP65 Törésbiztosság IK 08 Izzó huzal ellenállás 650ºC Önkioltás foka Mérettartósság HB(UL94) -25ºC+85ºC Nyomásteszt 70º Szabvány EN

114 MODO RENDSZER IP65 falon kívüli kiselosztók M03902-T M03904-T M03908-T Falon kívüli kiselosztó átlátszó ajtóval IP65, 2 modulos, 170x100x105 mm Falon kívüli kiselosztó átlátszó ajtóval IP65, 4 modulos, 217x141x105 mm Falon kívüli kiselosztó átlátszó ajtóval IP65, 8 modulos, 217x235x105 mm M03912-T M03926-T M03942-T Falon kívüli kiselosztó átlátszó ajtóval IP65, 12 modulos, 217x307x105 mm Falon kívüli kiselosztó átlátszó ajtóval IP65, 26 modulos, 409x307x105 mm Falon kívüli kiselosztó átlátszó ajtóval IP65, 42 modulos, 563x326x105 mm 114

115 IP65 falon kívüli kiselosztók M03904 M03908 M03912 Falon kívüli kiselosztó fehér ajtóval IP65, 4 modulos, 217x141x105 mm Falon kívüli kiselosztó fehér ajtóval IP65, 8 modulos, 217x235x105 mm Falon kívüli kiselosztó fehér ajtóval IP65, 12 modulos, 217x307x105 mm M03926 Falon kívüli kiselosztó fehér ajtóval IP65, 26 modulos, 409x307x105 mm M03942 Falon kívüli kiselosztó fehér ajtóval IP65, 42 modulos, 563x326x105 mm 115

116 MODO RENDSZER Tartozékok M03300-B M03400-B M03400-G 1 modulos modultakaró, az M035..-M036..-M037..-M038-as sorozathoz, fehér 4 modulos modultakaró, az M035..-M036..-M037..-M038-as sorozathoz, fehér 4 modulos modultakaró, az M039- es sorozathoz, M03900 M03911 M0SPTA-12 M0SPTB-12 Fém kulcsos zár az M039..-es sorozathoz Belső csavar takaró kupak az M039..-es sorozathoz Földelő sín + tartó M039..-es sorozathoz Földelő sín + tartó M035..-M M037..-M038..-as sorozathoz M0SPTC-4 Földelő sín + tartó M03904, és M03904T sorozathoz M0RG-12 Földelő sín, 2x16mm2 + 12x10mm2, M0SPTA-12-höz, ill. M0SPTB-12-höz 116

117 117

118 Táblázat cikk védjegyeket cikk védjegyeket cikk védjegyeket cikk védjegyeket cikk védjegyeket 00412, IMQ , IMQ 00422, IMQ 00423, IMQ 00424, IMQ 00425, IMQ 00426, IMQ B B , IMQ , IMQ 21002, IMQ , IMQ 21003, IMQ , IMQ 21004, IMQ , IMQ 21005, IMQ , IMQ , IMQ 21021, IMQ 21022, IMQ 21025, IMQ , IMQ , IMQ , IMQ , IMQ 21070, IMQ , IMQ 21071, IMQ , IMQ 21072, IMQ , IMQ 21075, IMQ 21076, IMQ 21077, IMQ IMQ 21159A IMQ 21159R IMQ 21159V IMQ IMQ 21162A IMQ 21162R IMQ 21162V IMQ IMQ 21175A IMQ 21175R IMQ 21175V IMQ IMQ 21176A IMQ 21176R IMQ 21176V IMQ FR T T T T TR TV D DC DC D AU101 21AU102 21AU103 21MP102 21MP122 21MP202 21MP252 21MP282 21MP352 21MX101 21MX MX MX102 21MX MX MX MX MX103 21MX103-C 21MX104 21MX107 21MX122 21MX MX MX MX123 21MX123-C 21MX124 21MX127 21MX201 21MX MX MX202 21MX MX MX MX MX203 21MX203-C 21MX204 21MX207 21MX242 21MX MX MX MX243 21MX243-C 21MX244 21MX247 21MX251 21MX MX MX252 21MX MX MX MX MX253 21MX253-C 21MX254 21MX257 21MX MX282 21MX MX MX MX MX283 21MX283-C 21MX284 21MX287 21MX322 21MX MX MX MX323 21MX323-C 21MX324 21MX327 21MX332 21MX MX MX MX333 21MX334 21MX337 21MX352 21MX MX MX MX353 21MX353-C 21MX354 21MX357 21MX412 21MX MX MX MX413 21MX413-C 21MX414 21MX417 21MX442 21MX MX MX MX443 21MX443-C 21MX444 21MX447 21MX452 21MX MX MX MX453 21MX453-C 21MX454 21MX457 21MX542 21MX MX MX MX543 21MX543-C 21MX544 21MX547 21MX552 21MX MX MX MX553 21MX553-C 21MX554 21MX , IMQ 30002, IMQ 30003, IMQ 30004, IMQ 118 ce = imq = FR = HR =

119 cikk védjegyeket cikk védjegyeket cikk védjegyeket cikk védjegyeket cikk védjegyeket 30005, IMQ, HR 30060, IMQ , IMQ, HR , IMQ 31002, IMQ, HR , IMQ 31003, IMQ, HR , IMQ 31004, IMQ, HR , IMQ 31005, IMQ, HR , IMQ S 31010, IMQ 31013, IMQ 31015, IMQ, HR 31020, IMQ 31021, IMQ 31022, IMQ 31025, IMQ , IMQ, HR 31040, IMQ , IMQ, HR , IMQ IMQ, HR 31159A IMQ 31159R IMQ 31159V IMQ IMQ, HR IMQ, HR IMQ, HR 31175A IMQ 31175R IMQ 31175V IMQ IMQ, HR 31176A IMQ 31176R IMQ 31176V IMQ FR T T TR TV D DC DC D , IMQ 31600, IMQ 31601, IMQ 31602, IMQ 31603, IMQ 31604, IMQ, HR 31605, IMQ 31606, IMQ, HR 31607, IMQ 31608, IMQ, HR 31609, IMQ , IMQ 32002, IMQ 32003, IMQ 32004, IMQ 32005, IMQ 32060, IMQ 33000, IMQ 33002, IMQ 33003, IMQ 33004, IMQ 33005, IMQ , IMQ 33013, IMQ 33015, IMQ 33020, IMQ 33021, IMQ 33022, IMQ 33025, IMQ , IMQ 33040, IMQ , IMQ , IMQ IMQ IMQ IMQ IMQ IMQ T T D DC DC D , IMQ 33601, IMQ 33602, IMQ 33603, IMQ 33604, IMQ 33605, IMQ 33606, IMQ 33607, IMQ 33608, IMQ 33609, IMQ Az itt közölt márkajelzések csak hozzávetőlegesek. Részletesebb és naprakészebb információk végett keressék fel honlapunkat, vagy lépjenek kapcsolatba a Master műszaki irodájával. 119

120 Táblázat cikk védjegyeket cikk védjegyeket cikk védjegyeket cikk védjegyeket cikk védjegyeket , IMQ, HR 36002, IMQ, HR 36003, IMQ, HR 36004, IMQ, HR 36005, IMQ, HR , IMQ 36013, IMQ 36015, IMQ, HR 36020, IMQ 36021, IMQ 36022, IMQ 36025, IMQ , IMQ, HR 36040, IMQ , IMQ, HR IMQ, HR IMQ, HR IMQ, HR IMQ, HR IMQ, HR FR T T D DC DC D , IMQ 36600, IMQ 36601, IMQ 36602, IMQ 36603, IMQ 36604, IMQ, HR 36605, IMQ 36606, IMQ, HR 36607, IMQ 36608, IMQ, HR 36609, IMQ , IMQ 37002, IMQ 37003, IMQ 37004, IMQ 37005, IMQ 37060, IMQ I 38003, IMQ F 38004, IMQ F , IMQ F I FTL FTL FTL FTL B B B MT103 39MT104 39MT107 39MT203 39MT204 39MT207 39MT253 39MT254 39MT257 39MT263 39MT264 39MT267 39MT273 39MT274 39MT277 39MT333 39MT334 39MT337 39RT102 39RT103 39RT RT RT104 39RT107 39RT202 39RT203 39RT RT RT204 39RT207 39RT212 39RT213 39RT RT RT214 39RT217 39RT222 39RT223 39RT RT RT224 39RT227 39RT252 39RT253 39RT RT RT254 39RT257 39RT282 39RT283 39RT RT RT284 39RT287 39RT382 39RT383 39RT RT RT384 39RT387 39TC101 39TC TC102 39TC TC TC TC103 39TC104 39TC107 39TC152 39TC TC TC TC153 39TC154 39TC157 39TC192 39TC TC TC TC193 39TC194 39TC197 39TC201 39TC TC202 39TC TC TC TC203 39TC204 39TC207 39TC212 39TC TC TC TC213 39TC214 39TC217 39TC222 39TC TC TC TC223, IMQ, IMQ, IMQ, IMQ, IMQ, IMQ 120 ce = imq = FR = HR =

121 121 cikk védjegyeket 39TC224 39TC227 39TC232 39TC TC TC TC233, IMQ 39TC234 39TC237 39TC242 39TC TC TC TC243, IMQ 39TC244 39TC247 39TC251 39TC TC252 39TC TC TC TC253, IMQ 39TC254 39TC257 39TC282 39TC TC TC TC283, IMQ 39TC284 39TC287 39TC302 39TC TC TC TC303, IMQ 39TC304 39TC307 39TC322 39TC TC TC TC323, IMQ 39TC324 39TC327 39TC352 39TC TC TC TC353, IMQ 39TC354 39TC357 39TC362 39TC TC TC TC363, IMQ cikk védjegyeket 39TC364 39TC367 39TC382 39TC TC TC TC383, IMQ 39TC384 39TC387 39TC412 39TC TC TC TC413, IMQ 39TC414 39TC417 39TC432 39TC TC TC TC433, IMQ 39TC434 39TC437 39TC442 39TC TC TC TC443, IMQ 39TC444 39TC447 39TC452 39TC TC TC TC453, IMQ 39TC454 39TC457 39TC462 39TC TC TC TC463 39TC464 39TC467 39TC512 39TC TC TC TC513, IMQ 39TC514 39TC517 39TC522 39TC TC TC TC523, IMQ 39TC524 39TC527 cikk védjegyeket 39TC542 39TC TC TC TC543, IMQ 39TC544 39TC547 39TC552 39TC TC TC TC553, IMQ 39TC554 39TC557 39TC702 39TC TC TC TC703, IMQ 39TC704 39TC707 39TC712 39TC TC TC TC713, IMQ 39TC714 39TC717 39TC722 39TC TC TC TC723, IMQ 39TC724 39TC727 39TC732 39TC TC TC TC733, IMQ 39TC734 39TC737 39TC742 39TC TC TC TC743, IMQ 39TC744 39TC747 39TC752 39TC TC TC TC753, IMQ 39TC754 39TC757 39TC762 39TC762-2 cikk védjegyeket 39TC TC TC763, IMQ 39TC764 39TC767 39TC772 39TC TC TC TC773, IMQ 39TC774 39TC HA02010 HA02011 HA02012 HA02013 HA02021 M03001 M03002 M03003 M03031 M03032 M03033 M03034 M03035 M03062 M03063 M03071 M03072 M03073 M03074 M03075 M03042 M03043 M03044 M03045 M03300 M03300-B M03400-B M03400-G M03504 M03508 M03512 M03524 M03536 M03704 M03708 M03712 M03718 M03724 M03736 M03604 M03608 M03612 M03624 cikk védjegyeket M03636 M03804 M03808 M03812 M03824 M03836 M03452 M03454 M03900 M03902-T M03904-T M03904 M03908-T M03908 M03911 M03912-T M03912 M03926-T M03926 M03942-T M03942 M03953 M03954 M03955 M03956 M0RG-12 M0SPTA-12 M0SPTB-12 M0SPTC-4 MO21000, IMQ MO21002, IMQ MO21003, IMQ MO21004, IMQ MO21005, IMQ MO21021, IMQ MO21023, IMQ MO21026 MO21030 MO21059 MO21060, IMQ MO21095 MO21176 IMQ MO21215 MO21218 MO21219 MO21254 MO21255 MO21266 MO21272 MO21462 MO21465 MO21466 Az itt közölt márkajelzések csak hozzávetőlegesek. Részletesebb és naprakészebb információk végett keressék fel honlapunkat, vagy lépjenek kapcsolatba a Master műszaki irodájával.

122

123 MODO RENDSZER MASTER S.r.l. Divisione Elettrica fenntartja annak jogát, hogy a katalógusban közzétett termékeken változtatásokat eszközöljön azok minőségének javítása érdekében. Frissítve: február 15,
