1 GRUNDFOS SZENNYVÍZTECHNIKA Nagy igénybevételre kifejlesztett szennyvíz merülőszivattyúk kw-ig

2 Grundfos Nagyteljesítményű szivattyúk szűretlen nyers szennyvíz kezelésére A Grundfos rendkívül megbízható robusztus szennyvízszivattyúk teljes sorozatát kínálja, szűretlen nyers szennyvizekhez. Több mint negyven éves tapasztalatunk megtanított minket arra, melyek a szennyvizek továbbítására alkalmas szivattyúk legfontosabb jellemzői. Előnyös tulajdonságok > Egész élettartam alatt magas szivattyúzási hatásfok A modern technológia a Grundfos szivattyúkat rendkívül hatékonnyá és megbízhatóvá teszi. Az innovatív jellemzők, mint például a járókerék hézag egyedi, ún. SmartTrim -mel történő utánállíthatósága alacsony üzemeltetési költségeket biztosít. > Kevesebb leállási idő Csatornás járókerékkel szerelt szivattyúink kiváló szilárd anyag tűrő képessége maximális élettartamot, és a szivattyú megszorulás vagy dugulás által okozott karbantartási költségekben komoly megtakarítást jelentenek. > Megbízhatóság az egész élettartam során A robusztus szennyvízszivattyúkat folyamatos szivattyúzásra tervezték a legnehezebb üzemelési viszonyok között. A jól bevált felépítés a szennyvíz szivattyúzás területén hosszú évek alatt szerzett tapasztalatainkon alapul. A Grundfos-nál szoros párbeszédet folytatunk a vevőkkel a szivattyú felépítés és teljesítmény folyamatos javítása érdekében. Csak ilyen módon tudunk hosszú távú partneri viszonyt építeni, amely megalapozza eredményeinket. 2 >

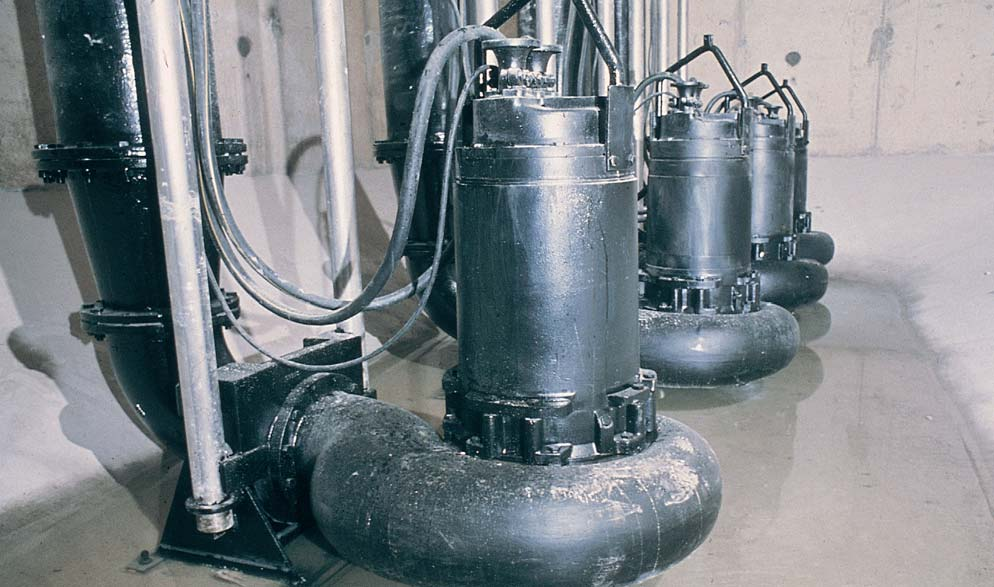

3 Telepítési változatok Bemerített telepítés automatikus csatlakoztatással, 1-es és 2-es típus Az automatikus csatlakoztatású bemerített telepítéshez egy talpaskönyökre van szükség, amelyet az akna alján rögzítünk. Amikor a leengedik az aknába a vezetőcsövek mentén a szivattyút, az automatikusan csatlakozik a talpaskönyökhöz. A rugalmas neoprénből készült ún. SmartSeal tömítés szivárgásmentes csatlakozást biztosít a szivattyú és a talpaskönyök között. 1-es típus A szakaszos üzemelésből adódó iszap lerakódás meggátolásához a szivattyúház tetejének megfelelő leállítási szintet javasoljuk. A folyamatos üzemeléskor a megfelelő hűtés biztosításához a folyadékszint mindig a motor közepe felett kell legyen. 2-es típus A motor hűtése a külön motor-hűtésnek köszönhetően független a szivattyúzott folyadék szintjétől. Függőleges, száraz telepítés, 3-as típus A Grundfos szennyvíz szivattyúk akár függőlegesen, akár vízszintesen is beépíthetők az adott alkalmazás elrendezésének megfelelően. Az összes szivattyú 1%- osan vízzáró, lehetővé téve, hogy a száraz telepítésű szivattyú körül a terület tiszta és száraz maradjon. A száraz aknás telepítésű szivattyúink is merülőmotorral vannak szerelve, így egy esetleges elárasztás esetén sem mennek tönkre. A motor hűtése hűtőköpeny segítségével történik. Bemerített telepítés 4-es és 5-ös típus Bizonyos alkalmazások, mint például építkezési területek, hordozható búvárszivattyút igényelnek. Ahol egy hordozható búvárszivattyúra van szükség, különböző hosszúságú és anyagú tömlők szállíthatók 4-es típus A szakaszos üzemelésből adódó iszaplerakódás meggátolásához, a szivattyúház tetejével megegyező leállítási szintet javasoljuk. A folyamatos üzemeléskor a megfelelő hűtés biztosításához, a folyadékszint mindig a motor közepe felett kell legyen. 5-ös típus A motor hűtése a külön motor hűtésnek köszönhetően független a szivattyúzott folyadék szintjétől. Vízszintes, száraz telepítés, 6-os típus A vízszintes száraz beépítés javítja a rendszer teljes hatásfokát, mivel a szükségtelen komponensek, mint a könyökcsövek alkalmazása elkerülhető. A vízszintes száraz telepítés megvalósíthatósága a rendelkezésre álló alapterülettől függ, mivel a rendszer valamivel több területet foglal el, mint egy függőlegesen telepített szivattyú. A motor hűtése hűtőköpeny segítségével történik. 3 >

4 Erős és megbízható szivattyúk A Grundfos szennyvíz merülőszivattyúkat az energia fogyasztás csökkentésére és a leállási idők költségeinek minimális szinten tartására tervezték. A fő szempont a rendszer hatásfokának csúcson tartása volt a teljes élettartam során: Merülő motor, F szigetelési osztály (155 C), tokozás védelmi osztálya IP 68, három hőérzékelővel az állórész tekercselésében. Az alsó csapágyak kettős golyóscsapágyakból állnak. Egyes modelleken egy további radiális csapágy is található. Tömítési állapot felügyelet. Az olajházban levő figyelő szonda a tömítés szivárgását időben jelzi (opció, az 5-es vázmérettől felfelé). A Grundfos SmartSeal tömítés rendszer teljesen szivárgásmentes csatlakozást biztosít. Kettős csúszógyűrűs tengelytömítés a közbenső olajkamrában, a megbízható tömítéshez, a szivattyúzott folyadék és a motor között. Az elsődleges tömítés SiC/SiC, a másodlagos pedig SiC/szén felülettel. 4

5 számos egyedülálló jellemzővel Vízmentes kábelbemenet korrózióálló poliamidból, vagy öntöttvasból lágy zárógyűrűvel, a tápkábel sérülését megelőzendő. A vízszintes vagy függőleges száraz telepítésekben a Grundfos szivattyúk hűtőköpennyel vannak szerelve (további részleteket lásd a 7. oldalon) A nedvességérzékelő figyeli folya matosan a kábeltér vízzáróságát, és külső mágneskapcsolóval automatikusan leválasztja a villamos táplálást szivárgás esetén. Dinamikusan kiegyen súlyozott rozsdamentes acél szivattyú tengely, teljesen védve a szivattyúzott folyadékkal történő érintkezéstől. Kúpos tengelyvég a járókerék biztonságos rögzítéséhez. A SmartTrim rendszer a gyárilag beállított járókerék hézag könnyű visszaállítását teszi lehetővé, maximális szivattyúzási hatásfok fenntartása érdekében. 5 Részletek >

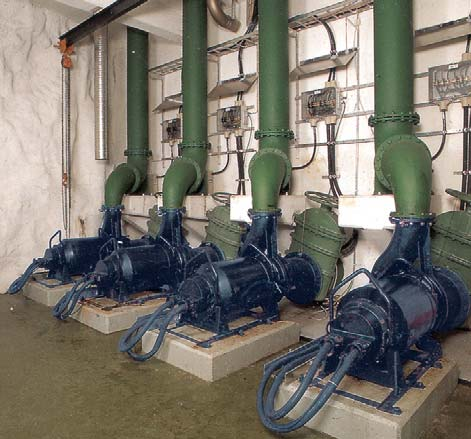

6 Fejlett tömítéstechnológia A Mäntymäki szivattyúállomást kemény gránitsziklából ásták ki, 3 méterrel a föld alatt. Ez gyűjtőpontként szolgál a Helsinki központjából érkező szennyvíz részére és 93 m 3 /nap szennyvíz kezelésére tervezték. Az állomás négy Grundfos 13 kw szennyvízszivattyúval van felszerelve melyek vízszintes száraz telepítésűek, hűtőköpennyel. A vízszintes, száraz telepítést a csővezeték hálózat egyszerűbb szerelése miatt részesítették előnyben. A telepítés által kínált jobb folyadék áramlás lehetővé teszi a szivattyúk simább futását a járókerék egyenletes szívóhatásának köszönhetően. 3 méter visszafolyás visszacsapószelep nélkül A finnországi Helsinkiben a Mäntymäki szivattyúállomást a város szennyvízkezelésének jelentős előrelépésének tekintik. A projekt a főváros növekvő népességét és a létező infrastruktúrára gyakorolt növekvő nyomást szolgálja ki. A telepítés érdekes jellemzője a visszacsapószelepek elhagyása. Amikor a szivattyúk leállnak, a teljes vízoszlop visszafolyik a szivattyúkon keresztül, ami a szivattyúk tisztítására és a szívókamra átmosására szolgál. Ez bármilyen manuális beavatkozás nélkül kiküszöböli az eldugulást, valamint a felszíni és fenék ülepedést. Mind a négy szivattyú fel van szerelve az egyedi SmartTrim járókerék hézag állító rendszerrel. A járókerék hézag utánállítása a helyszínen elvégezhető három csavar beállításával a járókerék házán. Ez lehetővé teszi az optimális szivattyúzási hatásfok folyamatos fenntartását. Nedves aknák automatikus átmosása A Grundfos szivattyúk tengelytömítései mindkét irányban képesek forogni. Amikor a szivattyúk külön csövezéssel vannak telepítve (nincs szükség visszacsapó szelepre), az iszaplerakódás hatékonyan elkerülhető a rendszer szabályos időközönkénti visszaöblítésével. Megnövelt szivattyú élettartam A tengelytömítés zavarmentes működését az olajkamrában elhelyezett rugók biztosítják. A rugók a szivattyúzott folyadéktól teljesen le vannak választva. A levegő és fémpor automatikus eltávolítása a tömítő területről, kombinálva a szilicium-karbid elsődleges tömítő felülettel, a zavarmentes működés és megnövelt szivattyú élettartam legbiztosabb garanciája. Száraz aknák telepítési költségeinek csökkentése Az egyes szivattyúkhoz külön csövezéssel szerelt átemelőkben, a költséges pillangószelepek használata elkerülhető. 6 Tengelytömítés >

7 Működési körülmények Hatékony motor hűtés száraz telepítésekben Száraz telepítésekben a szivattyú motor hatékony hűtése alapvető fontosságú. Ezt az állórész házat magábafoglaló hűtőköpennyel érjük el. A hűtőfolyadékot a hűtőköpenybe a járókerék mögötti hézagon keresztül vezetjük be. Egy beépített szűrőrendszer megakadályozza hogy szilárd anyagok kerüljenek a hűtőköpenybe. Indításkor a hűtőköpeny automatikusan feltöltődik szűrt szivattyúzott folyadékkal. A rendszer egy zárt kör, a fölös hőt a motorból a szivattyúzott folyadékba visszavezetve. Üzemeltetési viszonyok A szivattyú alkalmazást a következő határértékek korlátozzák: Maximális környezeti hőmérséklet és szivatytyúzott folyadék hőmérséklete: +4 C Tárolási hőmérséklet tartomány: -3 C +6 C Maximális bemerülés: - 2 m Feszültségtűrés 3 4 V, 5 Hz motoroknál: ±1% Maximális indítási gyakoriság A szivattyú indítási gyakorisága nem haladhatja meg az óránkénti 15 indítást. Rövidebb időszakokra a javasolt indítási gyakoriság kétszerese megengedett. Vízszintesen telepített szivattyú hűtőköpennyel Függőlegesen telepített szivattyú hűtőköpennyel 7 Motor >

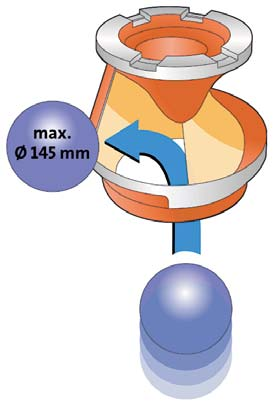

8 Jó hatásfokú járókerék felépítés Nagy szabad átömlési keresztmetszet a szilárd anyag problémamentes továbbításához A szilárd anyag kezelési képesség kárára kötött kompromisszum a magasabb szivattyúzási hatásfok elérése érdekében növeli a dugulás kockázatát. Több dugulás nagyobb kiesett időt és megnövekedett üzemeltetési költségeket jelent. A Grundfos csatornás járókerékkel szerelt szivatytyúk képesek szilárd anyagokkal szennyezett víz továbbítására ø145 mm méretig. A teljes szabad átömlési keresztmetszet mindazonáltal, sokkal nagyobb. Az eredmény kevesebb dugulás és kiesett üzemidő. Fél-axiális járókerék felépítés hosszú lapáttal A járókerék hossza kulcsfontosságú tényező azon szálak hosszának meghatározásában, amelyek egy szivattyún beszorulás nélkül áthaladhatnak. A Grundfos csatornás járókerékkel szerelt szivattyúk félaxiális felépítésűek, extra hosszú lapátokkal. Ez maximális teljesítményt biztosít és kiküszöböli a szálak vagy rongyok beszorulásával kapcsolatos problémákat. Dugulásmentes járókerék lapát felépítés A hagyományos kétcsatornás járókerekek hajlamosak a dugulásra, mivel a szálasanyagok mindkét csatornába könnyen bejuthatnak és a vezetőélen beszorulhatnak. A Grundfos kétcsatornás járókerekének hornyolt vezetőéles felépítése a dugulás problémáját ténylegesen kiküszöböli. Valós körülmények között tesztelve, ez a különleges kétcsatornás járókerék felépítés, kombinálva a minimálisan 1 mm szabad átömlési keresztmetszettel, lehetővé teszi, hogy a Grundfos kétcsatornás járókerék szüntelen szennyvizet kezeljen nagy igénybevételű alkalmazásokban. A maximális hatásfok 8-85%. 8 Csatornás járókerekek >

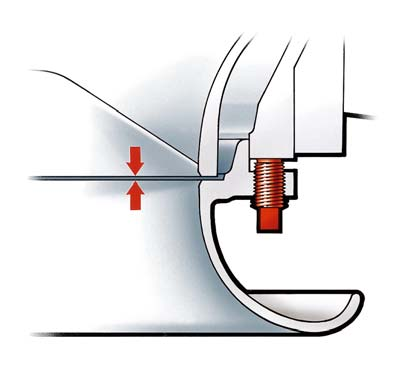

9 Grundfos SmartTrim járókerekek A SmartTrim rendszer helyzete vízszintes, száraz telepítésű szivattyúknál A SmartTrim rendszer helyzete függőleges, bemerített telepítésű szivattyúknál SmartTrim járókerék hézag beállítás A Grundfos nehéz igénybevételre szolgáló szennyvízszivattyúkat az energiafogyasztás csökkentésére és az üzemeltetési költségek minimális szinten tartására tervezték. Ezért a magas szivattyúzási hatásfok fenntartása a rendszer teljes élettartama alatt alapvető fontosságú. A homok, szemcsék és egyéb koptató anyagok a járókerék kopását okozzák bármely szivattyúban. Ennek eredményeként a járókerék hézaga megnő, csökkentve a szivattyúzási hatásfokot. A megnövekedett járókerék hézag több visszafolyást és nagyobb beszorulási kockázatot jelent. SmartTrim rendszer gyors, könnyű és hatékony A hagyományos szivattyúkon a gyárilag előírt járókerék hézag fenntartása időigényes és költséges feladat. A szivattyúkat le kell választani a csővezetékről és teljesen szét kell szerelni, új alkatrészeket kell beszerelni a szivattyúzási hatásfok fenntartásához. De nem a Grundfos SmartTrim esetén! Hatásfok csökkenés [%] A Az összes Grundfos, nagy igénybevételre tervezett, csatornás járókerékkel szerelt szivattyú akár bemerített, akár száraz telepítésű fel van szerelve az egyedi SmartTrim járókerék hézag beállító rendszerrel. Ez lehetővé teszi a gyárilag beállított járókerék hézag könnyű visszaállítását és a csúcs szivattyúzási hatásfok fenntartását. Csak annyit kell tennie, hogy meghúzza a beállító csavarokat a járókerék házon. Ez a helyszínen elvégezhető, a szivattyú leszerelése és különleges szerszámok használata nélkül. Évek 1 Gyárilag beállított járókerék hézag Grundfos SmartTrim járókerék hézag beállító rendszerrel A B B Járókerék hézag beállító rendszer nélkül 9 SmartTrim járókerekek >

10 Teljesítmény áttekintés és típuskulcs H [m] 1 8 Teljesítmény áttekintés Grundfos szennyvíz merülőszivattyú család 7 5 Hz Q [l/s] Q [m 3 /h] Terület Leírás Típuskód 1 Alacsony emelõmagasság 58, 62 vázméretek 2 Alacsony emelõmagasság, E hidraulika 58, 62 vázméretek 3 Alacsony emelõmagasság 66, 7 vázméretek 4 Alacsony és közepes emelõmagasság 66, 7 vázméretek 5 Közepes és nagy emelõmagasság 58 és 62 vázméretek 6 Közepes és nagy emelõmagasság 66 és 7 vázméretek 7 Nagy és szuper nagy emelõmagasság 66 és 7 vázméretek 8 SuperVortex és csatornás-járókerekes szivattyúk 1,65 kw 29 kw* 9 Csatornás-járókerekes szivattyúk 16 kw 52 kw* * Lásd az ezeket tartalmazó katalógusokat. Megjegyzés! A technikai adatok és jelleggörbék a 11, 12,13, és 14 oldalon csak az 1 telepítési módú szivattyúkra érvényesek. A más telepítési módú szivattyúkra és robbanásbiztos kivitelre vonatkozó adatok és görbék változhatnak. Kérjük keresse fel Grundfos képviselőjét vagy látogassa meg honlapunkat a Példa S2 34 AL1 S A L 1 Szennyvíz szivattyú Járókerék típusa 1 = egycsatornás 2 = kétcsatornás 3 = háromcsatornás Változat (üres) = nem robbanásbiztos motor X = robbanásbiztos motor Névleges motor teljesítmény (P N ) kw-ban Motor pólus szám generáció Emelőmagasság osztályozás E = extra alacsony emelőmagasság L = alacsony emelőmagasság M = közepes emelőmagasság H = nagy emelőmagasság S = szuper-nagy emelőmagasság Telepítés típusa 1 = bemerített telepítés automatikus csatlakozással 2 = bemerített telepítés automatikus csatlakozással Motor hűtés független a szivattyúzott folyadék szintjétől Lásd a 7. oldalon 3 = függőleges száraz telepítés 4 = bemerített telepítés, hordozható 5 = bemerített telepítés, hordozható Motor hűtés független a szivattyúzott folyadék szintjétől Lásd a 7. oldalon 6 = vízszintes száraz telepítés 1 Műszaki adatok >

11 Műszaki adatok H[m] Alacsony emelőmagasság, 58 és 62 vázméretek S2, S3 5 Hz ISO 996 Annex A Q [l/s] Alacsony emelőmagasság, E hidraulika 58 és 62 vázméretek H [m] S2 5 Hz ISO 996 Annex A Q [l/s] Q [m 3 /h] Q [m 3 /h] Villamos és műszaki adatok No. jelleggörbe típus Szemcseméret vázméret max. Nedvesaknás beépítés Kiömlőnyílás Tömeg [kg] Beömlőnyílás [DN] Száraz beépítés Kiömlőnyílás [DN] Tömeg [kg] Nedvesaknás hordozható beépítés Tömlő Tömeg [kg] P N [kw] n N [min -1 ] Motor I N 4 V [A] 1 S ø 12 ø ø , 49 37, 4, 2 S ø 145 ø ø , 74 41, 6,6 3 S ø 145 ø ø , 73 55, 4,9 4 S2 224 AL 58 ø 1 ø ø 2 51 ø , , 6,1 5 S2 34 AL 62 ø 1 ø ø , , 6,9 6 S2 264 AL 58 ø 1 ø ø 2 51 ø ,(28,) 145 5,2(55,6) 5,2(4,7) 7 S2 44 AL 62 ø 1 ø ø ,(43,) ,7(87,) 5,8(5,6) 8 S2 54 AL 62 ø 1 ø ø , ,4 5,2 9 S2 156 E 58 ø 1 ø ø 3 6 ø , 97 38,2 5,5 1 S2 226 E 58 ø 1 ø ø 3 59 ø , ,6 4,3 11 S2 34 E 62 ø 1 ø ø , , 6,9 12 S2 44 E 62 ø 1 ø ø ,(43,) ,7(87,) 5,8(5,6) 13 S2 54 E 62 ø 1 ø ø , ,4 5,2 (): Motor adatok zárójelben a 2, 3, 5 és 6 telepítésekre vonatkoznak sorozat, moduláris koncepció A Grundfos szennyvízszivattyúk moduláris felépítésűek. Ez azt jelenti, hogy az ugyanazon modell sorozathoz tartozó szivattyúkhoz azonos tartalék alkatrészek tartoznak. Ez lehetővé teszi a járókerekek és más alkatrészek felcserélhetőségét. I S /I N 11 Műszaki adatok >

12 Műszaki adatok Alacsony emelőmagasság, 66 és 7 vázméretek H [m] Q [l/s] S3 S3 5 Hz5 Hz ISO 996 Annex A ISO 996 Annex A Alacsony és közepes emelőmagasság, 66 és 7 vázméretek H [m] 75 S2 5 Hz ISO 996 Annex A Q [l/s] Q [m 3 /h] Q [m 3 /h] Villamos és műszaki adatok No. jelleggörbe típus Szemcseméret vázméret max. Nedvesaknás beépítés Kiömlőnyílás Tömeg [kg] Beömlőnyílás [DN] Száraz beépítés Kiömlőnyílás [DN] Tömeg [kg] Nedvesaknás hordozható beépítés Tömlő Tömeg [kg] P N [kw] n N [min -1 ] Motor I N 4 V [A] 1 S3 221 L ø ø , 59 55, 5,1 2 S3 351 E ø ø , 59 79,5 4,7 3 S3 351 L ø ø , 58 79,5 4,7 4 S3 58 L ø ø , 73 11,2 5,4 5 S3 58 E ø ø , 73 11,2 5,4 6 S3 658 E ø ø , , 5,2 7 S3 658 L ø ø , , 6,1 8 S3 16 L ø ø , , 6,1 9 S3 136 E ø ø , ,3 7,9 1 S3 136 L ø ø , ,3 7,9 11 S2 554 BM 66 ø 1 ø ø , ,4 7,2 12 S2 654 BM 66 ø 1 ø ø , ,9 6,3 13 S2 654 AL ø ø , ,9 6,3 14 S2 854 AM 7 ø 1 ø ø , ,9 6,8 15 S M ø ø , , 6,8 16 S2 164 M ø ø , , 7,5 17 S2 164 L 7 ø 11 ø ø , , 7,5 I S /I N 12 Műszaki adatok >

13 Közepes és nagy emelőmagasság, 58 és 62 vázméretek H [m] S1 5 Hz ISO 996 Annex A Közepes és nagy emelőmagasság, 66 és 7 vázméretek H [m] S2, S3 5 Hz ISO 996 Annex A Q [l/s] Q [l/s] Q [m 3 /h] Q [m 3 /h] Villamos és műszaki adatok No. jelleggörbe típus Szemcseméret vázméret max. Nedvesaknás beépítés Kiömlőnyílás Tömeg [kg] Beömlőnyílás [DN] Száraz beépítés Kiömlőnyílás [DN] Tömeg [kg] Nedvesaknás hordozható beépítés Tömlő Tömeg [kg] P N [kw] n N [min -1 ] Motor I N 4 V [A] 1 S1 224 M 58 ø 11 ø ø ø , , 6,1 2 S1 264 M 58 ø 11 ø ø ø ,(28,) ,2(56) 5,2(4,7) 3 S1 34 M ø ø , , 6,9 4 S1 224 H 58 ø 8 ø ø ø , , 6,1 5 S1 264 H 58 ø 8 ø ø ø ,(28,) ,2(55,6) 5,2(4,7) 6 S1 34 H 62 ø 8 ø ø , , 6,9 7 S1 44 M ø ø ,(43,) ,7(87,) 5,8(5,6) 8 S1 54 M ø ø , , 5,2 9 S1 44 H 62 ø 8 ø ø ,(43,) ,7(87,) 5,8(5,6) 1 S1 54 H 62 ø 8 ø ø , , 5,2 11 S2 358 M 66 ø 145 ø ø , ,9 4,9 12 S3 58 M ø ø , ,2 5,4 13 S3 658 M ø ø , , 6,1 14 S3 86 M ø ø , ,2 8,1 15 S3 16 M ø ø , ,5 6,6 16 S3 136 M ø ø , ,3 7,9 17 S2 58 H 66 ø 12 ø ø , ,2 5,4 18 S2 658 H 7 ø 12 ø ø , , 6,1 19 S2 86 H 7 ø 12 ø ø , ,2 8,1 2 S2 16 H 7 ø 12 ø ø , ,5 6,6 21 S2 136 H 7 ø 12 ø ø , ,3 7,9 (): Motor adatok zárójelben a 2, 3, 5 és 6 telepítésekre vonatkoznak I S /I N 13 Műszaki adatok >

14 Műszaki adatok Nagy és szuper-nagy emelőmagasság, 66 és 7 vázméretek H [m] 1 9 S1, S2 5 Hz ISO 996 Annex A Q [l/s] Q [m 3 /h] Villamos és műszaki adatok No. jelleggörbe típus Szemcseméret vázméret max. Nedvesaknás beépítés Kiömlőnyílás Tömeg [kg] Beömlőnyílás [DN] Száraz beépítés Kiömlőnyílás [DN] Tömeg [kg] Nedvesaknás hordozható beépítés Tömlő Tömeg [kg] P N [kw] n N [min -1 ] Motor I N 4 V [A] 1 S1 654 AH 66 ø 1 ø ø , ,9 6,3 2 S1 854 H 7 ø 1 ø ø , ,9 6,8 3 S H 7 ø 1 ø ø , , 6,8 4 S2 164 H 7 ø 1 ø ø , , 7,5 5 S S 7 ø 9 ø ø , , 6,8 6 S2 164 S 7 ø 9 ø ø , , 7,5 I S /I N 14 Műszaki adatok >

15 Anyag specifikáció Megnevezés Anyagok DIN/EN AISI Állórész ház öntöttvas EN-JL14 ház öntöttvas EN-JL14 Járókerék öntöttvas/gömbgrafitos öntöttvas EN-JL14 tengely, 58 és 62 vázméret rozsdamentes acél tengely, 66 és 7* vázméret acél Csavarok és anyák rozsdamentes acél Hûtõköpeny, 58 és 62 vázméret gömbgrafitos öntöttvas EN-JS Hûtõköpeny, 66 és 7 vázméret galvanizált acél Rst 37-2 O-gyûrûk NBR O-gyûrûk, mechanikus tengelytömítés FKM Csapágyak elõre kent, nagy igénybevételre tervezett golyóscsapágy Elsõdleges tengelytömítés SiC/SiC Másodlagos tengelytömítés SiC/szén Emelõkengyel galvanizált acél Rst 37-2 Kábel 8 m, EPDM Kábelbemenet PA/öntöttvas Felületvédelem,15 mm kétkomponensû epoxi bevonat Olaj SAE 1 W 3 * A tengely nem érintkezik a szállított közeggel. 15 Műszaki adatok >

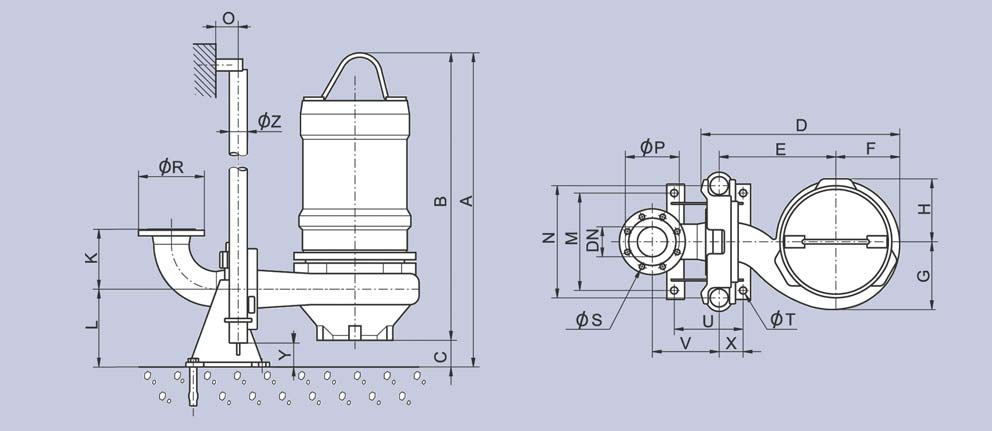

16 Méretek és telepítések Bemerített telepítés talpaskönyökkel vázméret 58, 62, 66 és 7 vázméret / típus Méretek DN A B C D E F G H K L M N O ØP ØR ØS ØT U V X Y ØZ 58 S2 224 AL S2 264 AL S1 224 M S1 264 M S1 224 H S1 264 H S2 156 E S2 226 E S S S S2 34 E S2 44 E S2 54 E S2 34 AL S2 44 AL S2 54 AL S1 34 M S1 44 M S1 54 M S1 34 H S1 44 H S1 54 H S3 58 E S3 351 E S3 221 L S3 351 L S3 58 L S2 358 M S2 554 BM S2 654 BM (Folytatás a következő oldalon.) 16 Műszaki adatok >

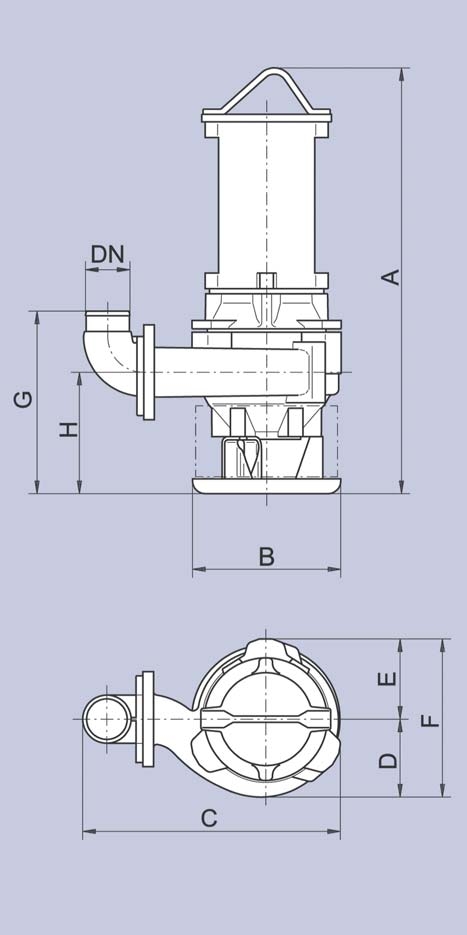

17 vázméret 58, 62, 66 és 7 vázméret / típus Méretek DN A B C D E F G H K L M N O ØP ØR ØS ØT U V X Y ØZ 66 S3 58 M S2 58 H S2 654 AL S1 654 AH S3 658 E S3 136 E S3 658 L S3 16 L Hordozható, bemerített telepítés vázméret 58, 62, 66 és 7 Méretek vázméret / típus DN A B C D E F G H 58 S2 224 AL S2 264 AL S1 224 M S1 264 M S1 224 H S1 264 H S2 156 E S2 226 E S2 34 AL S2 44 AL S2 54 AL S1 34 M S1 44 M S1 54 M S1 34 H S1 44 H S1 54 H S2 358 M S2 554 BM S2 654 BM S3 58 M S2 58 H S2 654 AL S1 654 AH S3 658 M S3 86 M S3 16 M S3 136 M S2 854 AM S M S2 164 M S2 658 H S2 86 H S2 16 H S1 854 H S H S2 164 H S S Műszaki adatok >

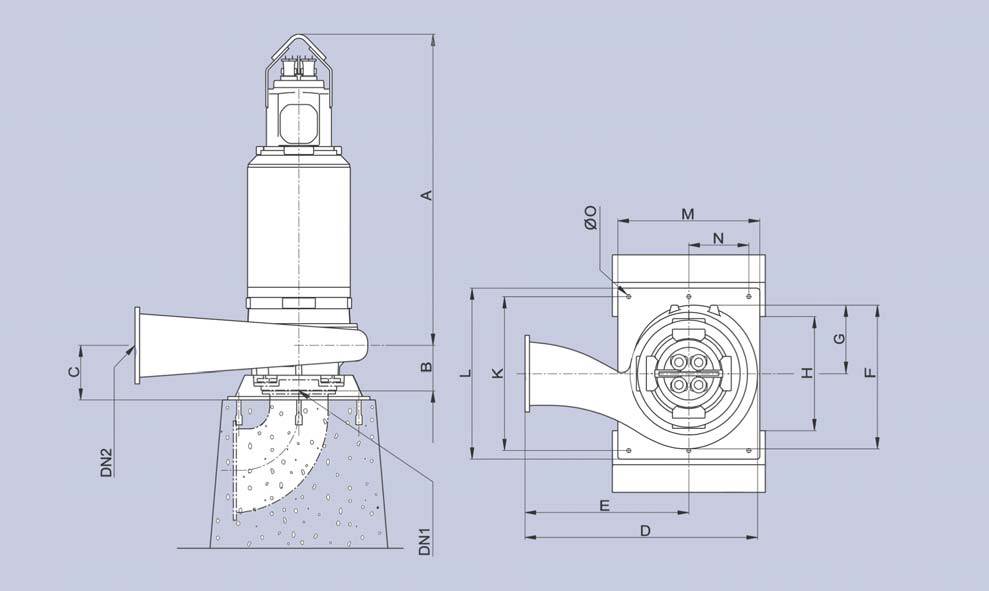

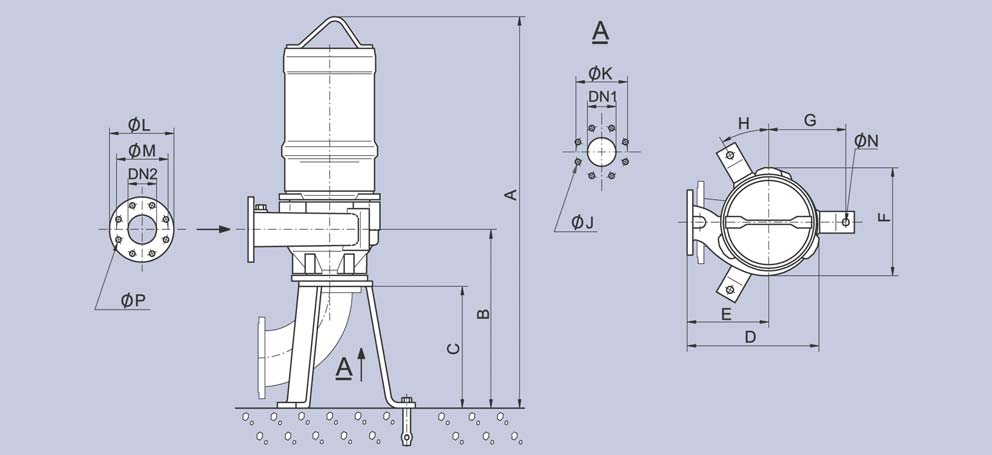

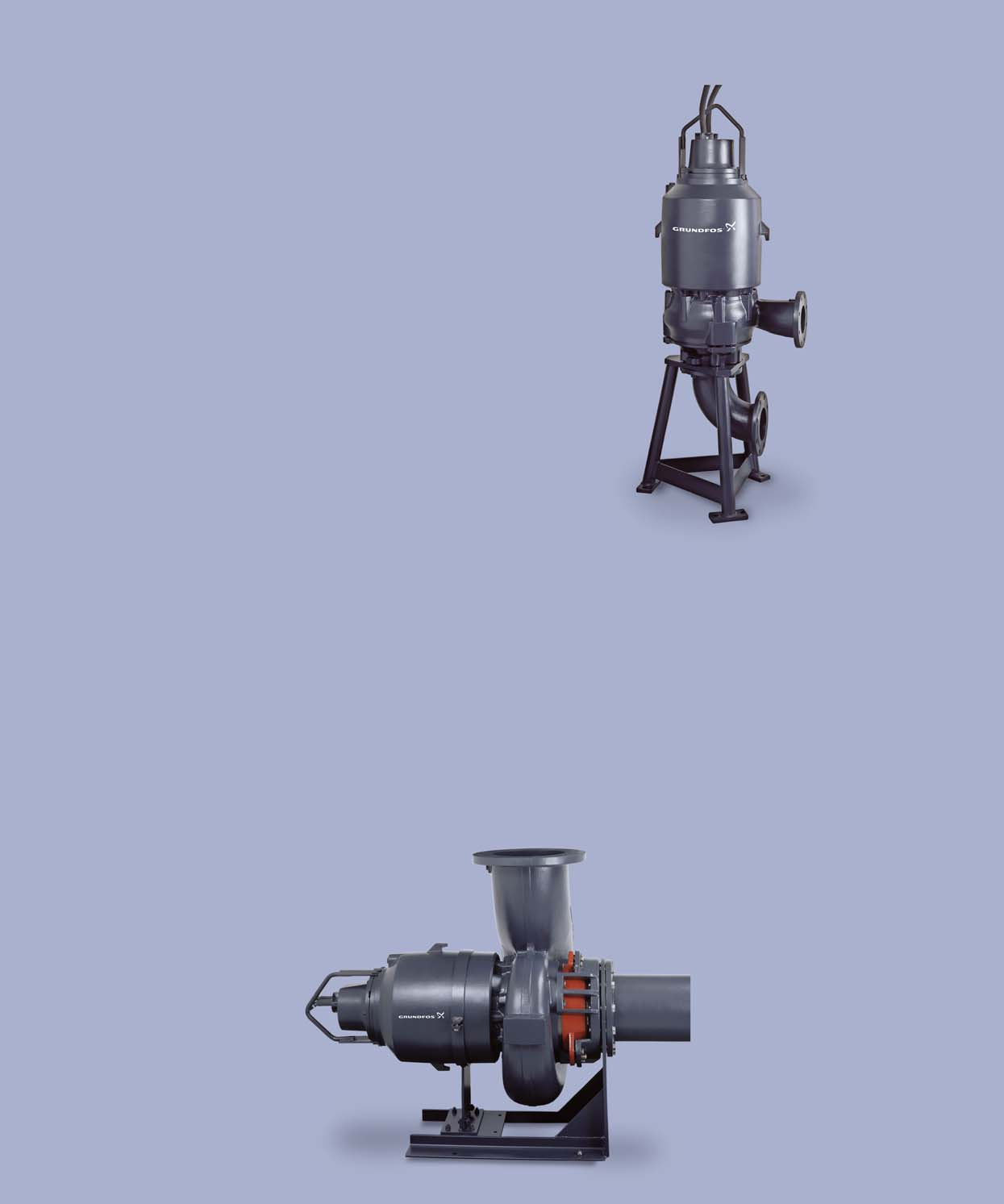

18 Méretek és telepítések Függőleges, száraz aknás telepítés vázméret 58, 62, 66 és 7 Méretek vázméret / típus 58 S2 224 AL DN1 25 DN2 2 A 2112 B 116 C 828 D 84 E 55 F 67 G 4 H 3 ØJ M2 ØK 35 ØL 34 ØM 295 ØN 28 ØP 24 S2 264 AL M S1 224 M M S1 264 M M S1 224 H M S1 264 H M S2 156 E M S2 226 E M S M S M S M S2 34 E M S2 44 E M S2 54 E M S2 34 AL M S2 44 AL M S2 54 AL M S1 34 M M S1 44 M M S1 54 M M S1 34 H M S1 44 H M S1 54 H M S2 358 M M S2 554 BM M S2 654 BM M S3 58 M M S2 58 H M S2 654 AL M S1 654 AH M (Folytatás a következő oldalon.) 18 Műszaki adatok >

19 vázméret 58, 62, 66 és 7 Méretek vázméret / típus 7 S3 658 M DN1 3 DN2 3 A 293 B 149 C 1152 D 1275 E 76 F 115 G 63 H 3 ØJ M24 ØK 515 ØL 47 ØM 4 ØN 28 ØP 24 S3 86 M M S3 16 M M S3 136 M M S2 854 AM M Függőleges, száraz aknás telepítés vázméret 66 és 7 vázméret / típus Méretek DN1 DN2 A B C D E F G H K L M N ØO 66 S3 58 E S3 351 E S3 221 L S3 351 L S3 58 L S3 658 E S3 136 E S3 658 L S3 16 L S3 136 L Műszaki adatok >

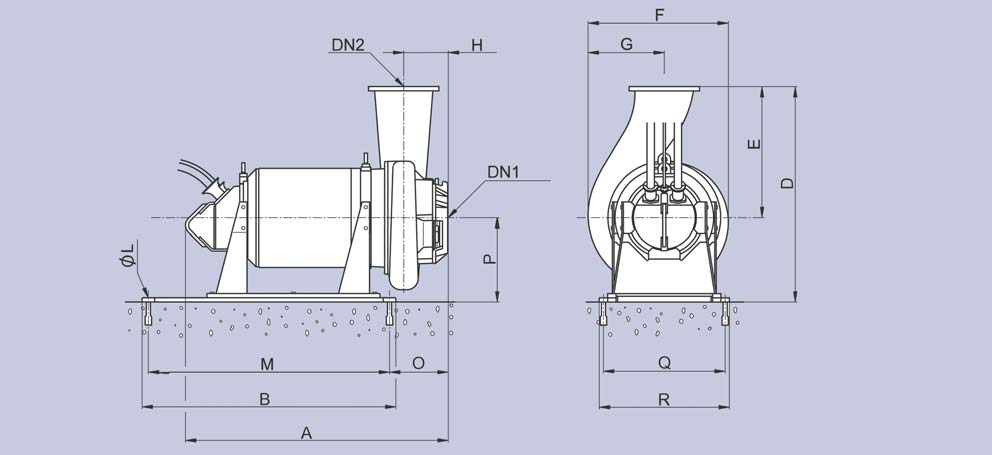

20 Méretek és telepítések Vízszintes, száraz aknás telepítés vázméret 58, 62, 66 és 7 Méretek vázméret / típus 58 S2 224 AL DN1 25 DN2 2 A 1273 B 115 C D 925 E 55 F 67 G 38 H 267 K ØL 18 M 5 N O 115 P S2 264 AL S1 224 M S1 264 M S1 224 H S1 264 H S2 156 E S2 226 E S S S S2 34 E S2 44 E S2 54 E S2 34 AL S2 44 AL S2 54 AL S1 34 M S1 44 M S1 54 M S1 34 H S1 44 H S1 54 H S3 58 E S3 351 E S3 221 L S3 351 L S3 58 L S2 358 M S2 554 BM Q R (Folytatás a következő oldalon.) 2 Műszaki adatok >

21 vázméret 58, 62, 66 és 7 Méretek vázméret / típus 66 S2 654 BM DN1 25 DN2 2 A 15 B 1 C D 86 E 46 F 7 G 29 H 21 K 4 ØL 28 M 45 N 45 O 453 P S3 58 M S2 58 H S2 654 AL S1 654 AH S3 658 E S3 136 E S3 658 L S3 16 L S3 136 L S3 658 M S3 86 M S3 16 M S3 136 M S2 854 AM S M S2 164 M S2 164 L S2 658 H S2 86 H S2 16 H S2 136 H S1 854 H S H S2 164 H S S S2 164 S Q R Műszaki adatok >

22 Tartozékok Leírás Talpaskönyök csövezetékhez csatlakozó karima mérete kiömlõnyílás DN 15 DN 2 DN 25 DN 3 DN 35 DN 4 DN 5 DN 6 Cikkszám Automatikus csatlakozás Öntöttvas talpaskönyök Automatikus csatlakozás Acél talplemez könyök nélkül, galvanizált csavarokkal és alátétekkel *2 mm-rel magasabb, mint a es cikkszámú Öntöttvas könyök 9 PN 1 Vezetõsín kengyel Felsõ vezetõcsõ tartó rozsdamentes acélból két iker vezetõsínhez. Visszacsapó szelep Golyós visszacsapó, öntöttvas, PN 1. Emelõlánc Galvanizált emelõlánc kapcsolóelemmel és biztonsági horoggal, hossz 6 m * DN 1/ / / / / / / / / / / / / DN DN DN DN DN Maximális terhelés 11 kg Maximális terhelés 2 kg Maximális terhelés 32 kg Maximális terhelés 8 kg Típus Vészjelzés állapot figyelés Az ASM 3 vészjelzés állapotjelzõ modul a motor hõmérséklet és esetleges nedvesség beszivárgás felügyeletére szolgál merülõszivattyú motorokban. Az ASM 3 úgy dekódolja a szivattyú P1-P2 belsõ védelmi áramkörét, hogy a hõmérséklet és nedvesség vészjelzések, melyek érintkezői sorba kapcsolva vannak kivezetve leválaszthatók. Az ASM 3 regisztrálja a szivattyú belsõ védelmi áramkörének állapotát. Összes vázméret Összes vázméret ASM 3 11 V ASM 3 23 V Automatikus motor szigetelési ellenállás ellenõrzés A SARI 2 a motor szigetelési ellenállását valamint az olajkamrában a két mechanikus tengelytömítés között a víztartalmat figyeli. A motor szigetelés leromlása esetén, a SARI 2 egy korai vészjelzést biztosít, lehetõvé téve a szükséges megelõzõ karbantartást mielõtt még komolyabb kár keletkezne. Összes vázméret SARI Tömítési állapot figyelés Az OCT figyelõ szonda az olajkamrába építve. Ez biztosítja, hogy bármilyen tömítés szivárgás észlelése azonnal megtörténjen. Szintkapcsoló 1 m kábellel Szintkapcsoló 2 m kábellel Szintkapcsoló robbanásveszélyes alkalmazásokhoz 1 m kábellel Szintkapcsoló robbanásveszélyes alkalmazásokhoz 2 m kábellel Tartó a szintkapcsolóhoz Összes vázméret OCT3461 OCT3462 OCT Tartozékok >

23 A Grundfos szennyvízszivattyú család Darálószerkezetes szennyvízszivattyúk Prospektus az új Grundfos SEG családról, amely fekáliatartalmú szennyvizek kis átmérőjű nyomóvezetéken történő továbbításához alkalmazhatók. A rozsdamentes acél család korrozív folyadékok szivattyúzására A prospektus a Grundfos nehéz alkalmazásokra készült rozsdamentes acél szivattyú családját (SEN) mutatja be, agresszív és korrozív környezethez. A hordozható, építőipari víztelenítő szivattyú család A prospektus a Grundfos hordozható, építőipari víztelenítő szivatytyú családját (DW) mutatja be a,8-2 kw tartományban, koptató anyagot tartalmazó nyersvíz szivattyúzására. Nagy igénybevételre tervezett szennyvíz búvárszivattyúk A prospektus a Grundfos merülőmotoros, csatornás járókerekű búvárszivattyúit mutatja be az 1,65 kw - 21 kw tartományban és a SuperVortex szivattyúkat 29 kw-ig. Az összes szivattyút szűretlen szennyvíz szállítására tervezték. A KP/AP rozsdamentes család A prospektus magas minőségű rozsdamentes acél szivattyúkat mutat be, háztartási és közületi alkalmazások széles választékához. Extrém igénybevételre tervezett nyersvíz és szennyvíz búvárszivattyúk A prospektus a Grundfos rendkívül nagy igénybevételű alkalmazásokra tervezett csatornás járókerekű szivattyúit, axiális kiömlésű és propeller szivattyúit mutatja be 7,5-52 kw tartományban. Kompakt átemelő telepek A prospektus bemutatja a Grundfos háztartási és kommunális méretű kompakt átemelő berendezéseit. Keverők és áramláskeltők A prospektus a szennyvízkezelésben alkalmazható keverők és áramláskeltők új családját mutatja be. A Grundfos szivattyúvezérlő család A prospektus a Grundfos szennyvízszivattyúk számára készült vezérlők családját mutatja be. 23 A termékskála >
