1 TETŐFEDÉS

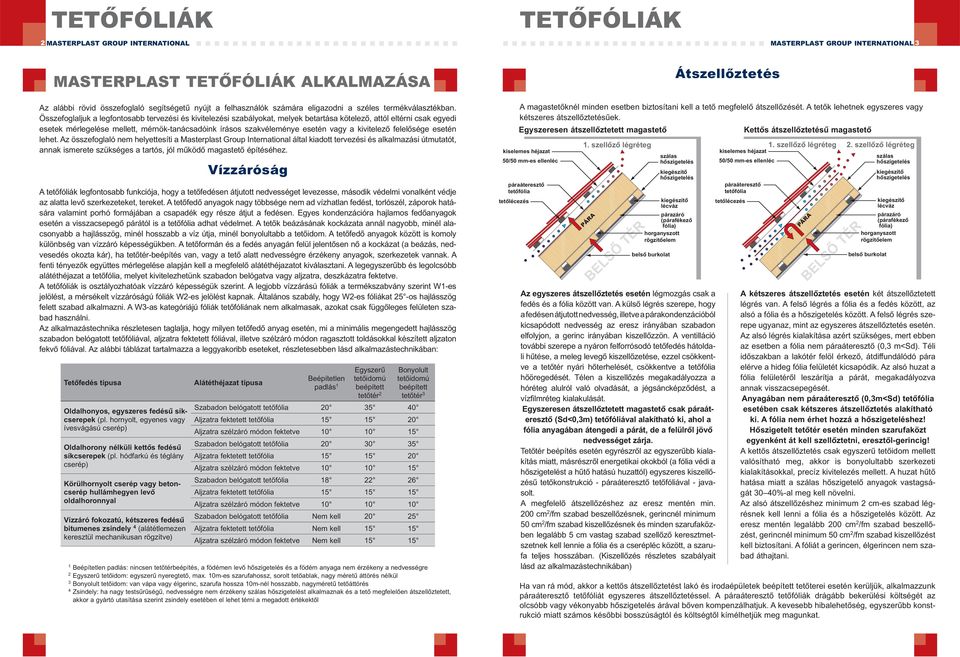

2 TETŐFÓLIÁK TETŐFÓLIÁK 2 MASTERPLAST GROUP INTERNATIONAL MASTERPLAST GROUP INTERNATIONAL 3 MASTERPLAST TETŐFÓLIÁK ALKALMAZÁSA Az alábbi rövid összefoglaló segítségetű nyújt a felhasználók számára eligazodni a széles termékválasztékban. Összefoglaljuk a legfontosabb tervezési és kivitelezési szabályokat, melyek betartása kötelező, attól eltérni csak egyedi esetek mérlegelése mellett, mérnök-tanácsadóink írásos szakvéleménye esetén vagy a kivitelező felelősége esetén lehet. Az összefoglaló nem helyettesíti a Masterplast Group International által kiadott tervezési és alkalmazási útmutatót, annak ismerete szükséges a tartós, jól működő magastető építéséhez. Vízzáróság A tetőfóliák legfontosabb funkciója, hogy a tetőfedésen átjutott nedvességet levezesse, második védelmi vonalként védje az alatta levő szerkezeteket, tereket. A tetőfedő anyagok nagy többsége nem ad vízhatlan fedést, torlószél, záporok hatására valamint porhó formájában a csapadék egy része átjut a fedésen. Egyes kondenzációra hajlamos fedőanyagok esetén a visszacsepegő párától is a tetőfólia adhat védelmet. A tetők beázásának kockázata annál nagyobb, minél alacsonyabb a hajlásszög, minél hosszabb a víz útja, minél bonyolultabb a tetőidom. A tetőfedő anyagok között is komoly különbség van vízzáró képességükben. A tetőformán és a fedés anyagán felül jelentősen nő a kockázat (a beázás, nedvesedés okozta kár), ha tetőtér-beépítés van, vagy a tető alatt nedvességre érzékeny anyagok, szerkezetek vannak. A fenti tényezők együttes mérlegelése alapján kell a megfelelő alátéthéjazatot kiválasztani. A legegyszerűbb és legolcsóbb alátéthéjazat a tetőfólia, melyet kivitelezhetünk szabadon belógatva vagy aljzatra, deszkázatra fektetve. A tetőfóliák is osztályozhatóak vízzáró képességük szerint. A legjobb vízzárású fóliák a termékszabvány szerint W1-es jelölést, a mérsékelt vízzáróságú fóliák W2-es jelölést kapnak. Általános szabály, hogy W2-es fóliákat 25 -os hajlásszög felett szabad alkalmazni. A W3-as kategóriájú fóliák tetőfóliának nem alkalmasak, azokat csak függőleges felületen szabad használni. Az alkalmazástechnika részletesen taglalja, hogy milyen tetőfedő anyag esetén, mi a minimális megengedett hajlásszög szabadon belógatott tetőfóliával, aljzatra fektetett fóliával, illetve szélzáró módon ragasztott toldásokkal készített aljzaton fekvő fóliával. Az alábbi táblázat tartalmazza a leggyakoribb eseteket, részletesebben lásd alkalmazástechnikában: Tetőfedés típusa Oldalhonyos, egyszeres fedésű síkcserepek (pl. hornyolt, egyenes vagy ívesvágású cserép) Oldalhorony nélküli kettős fedésű síkcserepek (pl. hódfarkú és téglány cserép) Körülhornyolt cserép vagy betoncserép hullámhegyen levő oldalhoronnyal Vízzáró fokozatú, kétszeres fedésű bitumenes zsindely 4 (alátétlemezen keresztül mechanikusan rögzítve) Alátéthéjazat típusa Beépítetlen padlás 1 Egyszerű tetőidomú beépített tetőtér 2 Bonyolult tetőidomú beépített tetőtér 3 Szabadon belógatott tetőfólia Aljzatra fektetett tetőfólia Aljzatra szélzáró módon fektetve Szabadon belógatott tetőfólia Aljzatra fektetett tetőfólia Aljzatra szélzáró módon fektetve Szabadon belógatott tetőfólia Aljzatra fektetett tetőfólia Aljzatra szélzáró módon fektetve Szabadon belógatott tetőfólia Nem kell Aljzatra fektetett tetőfólia Nem kell Aljzatra szélzáró módon fektetve Nem kell Beépítetlen padlás: nincsen tetőtérbeépítés, a födémen levő hőszigetelés és a födém anyaga nem érzékeny a nedvességre 2 Egyszerű tetőidom: egyszerű nyeregtető, max. 10m-es szarufahossz, sorolt tetőablak, nagy méretű áttörés nélkül 3 Bonyolult tetőidom: van vápa vagy élgerinc, szarufa hossza 10m-nél hosszabb, nagyméretű tetőáttörés 4 Zsindely: ha nagy testsűrűségű, nedvességre nem érzékeny szálas hőszigetelést alkalmaznak és a tető megfelelően átszellőztetett, akkor a gyártó utasítása szerint zsindely esetében el lehet térni a megadott értékektől Átszellőztetés A magastetőknél minden esetben biztosítani kell a tető megfelelő átszellőzését. A tetők lehetnek egyszeres vagy kétszeres átszellőztetésűek. Egyszeresen átszellőztetett magastető Kettős átszellőztetésű magastető kiselemes héjazat 50/50 mm-es ellenléc páraáteresztő tetőfólia tetőlécezés 1. szellőző légréteg PÁRA BELSŐ TÉR szálas hőszigetelés kiegészítő hőszigetelés kiegészítő lécváz párazáró (párafékező fólia) horganyszott rögzítőelem belső burkolat Az egyszeres átszellőztetés esetén légmozgás csak a fedés és a fólia között van. A külső légrés szerepe, hogy a fedésen átjutott nedvesség, illetve a párakondenzációból kicsapódott nedvesség az eresz irányában szabadon elfolyjon, a gerinc irányában kiszellőzzön. A ventilláció további szerepe a nyáron felforrósodó tetőfedés hátoldali hűtése, a meleg levegő kiszellőzetése, ezzel csökkentve a tetőtér nyári hőterhelését, csökkentve a tetőfólia hőöregedését. Télen a kiszellőzés megakadályozza a hóréteg alulról való olvadását, a jégsáncképződést, a vízfilmréteg kialakulását. Egyszeresen átszellőztetett magastető csak páraáteresztő (Sd<0,3m) tetőfóliával alakítható ki, ahol a fólia anyagában átengedi a párát, de a felülről jövő nedvességet zárja. Tetőtér beépítés esetén egyrészről az egyszerűbb kialakítás miatt, másrészről energetikai okokból (a fólia védi a hőszigetelést a hűtő hatású huzattól) egyszeres kiszellőzésű tetőkonstrukció - páraáteresztő tetőfóliával - javasolt. A megfelelő átszellőzéshez az eresz mentén min. 200 cm 2 /fm szabad beszellőzésnek, gerincnél minimum 50 cm 2 /fm szabad kiszellőzésnek és minden szarufaközben legalább 5 cm vastag szabad szellőző keresztmetszetnek kell lennie a fólia és a cserépléc között, a szarufa teljes hosszában. (Kiszellőzés részletes szabályait lásd az alkalmazástechnikában) kiselemes héjazat 50/50 mm-es ellenléc páraáteresztő tetőfólia tetőlécezés 1. szellőző légréteg 2. szellőző légréteg BELSŐ TÉR A kétszeres átszellőztetés esetén két átszellőztetett légrés van. A felső légrés a fólia és a fedés között, az alsó a fólia és a hőszigetelés között. A felső légrés szerepe ugyanaz, mint az egyszeres átszellőztetés esetén. Az alsó légrés kialakítása azért szükséges, mert ebben az esetben a fólia nem páraáteresztő (0,3 m<sd). Téli időszakban a lakótér felöl érkező, átdiffundálódó pára elérve a hideg fólia felületét kicsapódik. Az alsó huzat a fólia felületéről leszárítja a párát, megakadályozva annak visszacsepegését. Anyagában nem páraáteresztő (0,3m<Sd) tetőfólia esetében csak kétszeres átszellőztetés alakítható ki. A fólia nem érhet hozzá a hőszigeteléshez! Hőszigetelt tetőtér esetén minden szarufaközt egyenként át kell szellőztetni, eresztől-gerincig! A kettős átszellőztetés csak egyszerű tetőidom mellett valósítható meg, akkor is bonyolultabb szerkezeti kialakításokkal, precíz kivitelezés mellett. A huzat hűtő hatása miatt a szálas hőszigetelő anyagok vastagságát 30 40%-al meg kell növelni. Az alsó átszellőzéshez minimum 2 cm-es szabad légrésnek kell lenni a fólia és a hőszigetelés között. Az eresz mentén legalább 200 cm 2 /fm szabad beszellőzést, gerincnél minimum 50 cm 2 /fm szabad kiszellőzést kell biztosítani. A fóliát a gerincen, élgerincen nem szabad áthajtani. Ha van rá mód, akkor a kettős átszellőztetést lakó és irodaépületek beépített tetőterei esetén kerüljük, alkalmazzunk páraáteresztő tetőfóliát egyszeres átszellőztetéssel. A páraáteresztő tetőfóliák drágább bekerülési költségét az olcsóbb vagy vékonyabb hőszigetelés árával bőven kompenzálhatjuk. A kevesebb hibalehetőség, egyszerűbb konstrukció miatt számos későbbi bosszúságtól és költségtől kímélhetjük meg magunkat. PÁRA szálas hőszigetelés kiegészítő hőszigetelés kiegészítő lécváz párazáró (párafékező fólia) horganyszott rögzítőelem belső burkolat

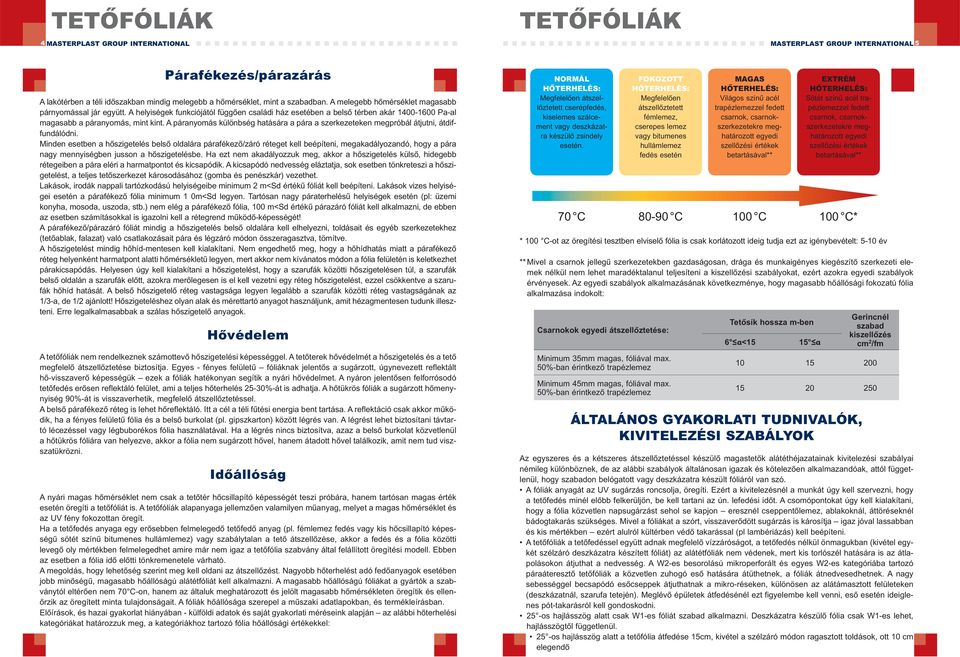

3 TETŐFÓLIÁK 4 MASTERPLAST GROUP INTERNATIONAL TETŐFÓLIÁK MASTERPLAST GROUP INTERNATIONAL 5 Párafékezés/párazárás A lakótérben a téli időszakban mindig melegebb a hőmérséklet, mint a szabadban. A melegebb hőmérséklet magasabb párnyomással jár együtt. A helyiségek funkciójától függően családi ház esetében a belső térben akár Pa-al magasabb a páranyomás, mint kint. A páranyomás különbség hatására a pára a szerkezeteken megpróbál átjutni, átdiffundálódni. Minden esetben a hőszigetelés belső oldalára párafékező/záró réteget kell beépíteni, megakadályozandó, hogy a pára nagy mennyiségben jusson a hőszigetelésbe. Ha ezt nem akadályozzuk meg, akkor a hőszigetelés külső, hidegebb rétegeiben a pára eléri a harmatpontot és kicsapódik. A kicsapódó nedvesség eláztatja, sok esetben tönkreteszi a hőszigetelést, a teljes tetőszerkezet károsodásához (gomba és penészkár) vezethet. Lakások, irodák nappali tartózkodású helyiségeibe minimum 2 m<sd értékű fóliát kell beépíteni. Lakások vizes helyiségei esetén a párafékező fólia minimum 1 0m<Sd legyen. Tartósan nagy páraterhelésű helyiségek esetén (pl: üzemi konyha, mosoda, uszoda, stb.) nem elég a párafékező fólia, 100 m<sd értékű párazáró fóliát kell alkalmazni, de ebben az esetben számításokkal is igazolni kell a rétegrend működő-képességét! A párafékező/párazáró fóliát mindig a hőszigetelés belső oldalára kell elhelyezni, toldásait és egyéb szerkezetekhez (tetőablak, falazat) való csatlakozásait pára és légzáró módon összeragasztva, tömítve. A hőszigetelést mindig hőhíd-mentesen kell kialakítani. Nem engedhető meg, hogy a hőhídhatás miatt a párafékező réteg helyenként harmatpont alatti hőmérsékletű legyen, mert akkor nem kívánatos módon a fólia felületén is keletkezhet párakicsapódás. Helyesen úgy kell kialakítani a hőszigetelést, hogy a szarufák közötti hőszigetelésen túl, a szarufák belső oldalán a szarufák előtt, azokra merőlegesen is el kell vezetni egy réteg hőszigetelést, ezzel csökkentve a szarufák hőhíd hatását. A belső hőszigetelő réteg vastagsága legyen legalább a szarufák közötti réteg vastagságának az 1/3-a, de 1/2 ajánlott! Hőszigeteléshez olyan alak és mérettartó anyagot használjunk, amit hézagmentesen tudunk illeszteni. Erre legalkalmasabbak a szálas hőszigetelő anyagok. Hővédelem A tetőfóliák nem rendelkeznek számottevő hőszigetelési képességgel. A tetőterek hővédelmét a hőszigetelés és a tető megfelelő átszellőztetése biztosítja. Egyes - fényes felületű fóliáknak jelentős a sugárzott, úgynevezett reflektált hő-visszaverő képességük ezek a fóliák hatékonyan segítik a nyári hővédelmet. A nyáron jelentősen felforrósodó tetőfedés erősen reflektáló felület, ami a teljes hőterhelés 25-30%-át is adhatja. A hőtükrös fóliák a sugárzott hőmenynyiség 90%-át is visszaverhetik, megfelelő átszellőztetéssel. A belső párafékező réteg is lehet hőreflektáló. Itt a cél a téli fűtési energia bent tartása. A reflektáció csak akkor működik, ha a fényes felületű fólia és a belső burkolat (pl. gipszkarton) között légrés van. A légrést lehet biztosítani távtartó lécezéssel vagy légbuborékos fólia használatával. Ha a légrés nincs biztosítva, azaz a belső burkolat közvetlenül a hőtükrös fóliára van helyezve, akkor a fólia nem sugárzott hővel, hanem átadott hővel találkozik, amit nem tud viszszatükrözni. Időállóság A nyári magas hőmérséklet nem csak a tetőtér hőcsillapító képességét teszi próbára, hanem tartósan magas érték esetén öregíti a tetőfóliát is. A tetőfóliák alapanyaga jellemzően valamilyen műanyag, melyet a magas hőmérséklet és az UV fény fokozottan öregít. Ha a tetőfedés anyaga egy erősebben felmelegedő tetőfedő anyag (pl. fémlemez fedés vagy kis hőcsillapító képességű sötét színű bitumenes hullámlemez) vagy szabálytalan a tető átszellőzése, akkor a fedés és a fólia közötti levegő oly mértékben felmelegedhet amire már nem igaz a tetőfólia szabvány által felállított öregítési modell. Ebben az esetben a fólia idő előtti tönkremenetele várható. A megoldás, hogy lehetőség szerint meg kell oldani az átszellőzést. Nagyobb hőterhelést adó fedőanyagok esetében jobb minőségű, magasabb hőállóságú alátétfóliát kell alkalmazni. A magasabb hőállóságú fóliákat a gyártók a szabványtól eltérően nem 70 C-on, hanem az általuk meghatározott és jelölt magasabb hőmérsékleten öregítik és ellenőrzik az öregített minta tulajdonságait. A fóliák hőállósága szerepel a műszaki adatlapokban, és termékleírásban. Előírások, és hazai gyakorlat hiányában - külföldi adatok és saját gyakorlati méréseink alapján az alábbi hőterhelési kategóriákat határozzuk meg, a kategóriákhoz tartozó fólia hőállósági értékekkel: NORMÁL HŐTERHELÉS: Megfelelően átszellőztetett cserépfedés, kiselemes szálcement vagy deszkázatra készülő zsindely esetén. FOKOZOTT HŐTERHELÉS: Megfelelően átszellőztetett fémlemez, cserepes lemez vagy bitumenes hullámlemez fedés esetén MAGAS HŐTERHELÉS: Világos színű acél trapézlemezzel fedett csarnok, csarnokszerkezetekre meghatározott egyedi szellőzési értékek betartásával** EXTRÉM HŐTERHELÉS: Sötét színű acél trapézlemezzel fedett csarnok, csarnokszerkezetekre meghatározott egyedi szellőzési értékek betartásával** 70 C C 100 C 100 C* * 100 C-ot az öregítési tesztben elviselő fólia is csak korlátozott ideig tudja ezt az igénybevételt: 5-10 év ** Mivel a csarnok jellegű szerkezetekben gazdaságosan, drága és munkaigényes kiegészítő szerkezeti elemek nélkül nem lehet maradéktalanul teljesíteni a kiszellőzési szabályokat, ezért azokra egyedi szabályok érvényesek. Az egyedi szabályok alkalmazásának következménye, hogy magasabb hőállósági fokozatú fólia alkalmazása indokolt: Csarnokok egyedi átszellőztetése: Minimum 35mm magas, fóliával max. 50%-ban érintkező trapézlemez Minimum 45mm magas, fóliával max. 50%-ban érintkező trapézlemez Tetősík hossza m-ben 6 α<15 15 α Gerincnél szabad kiszellőzés cm 2 /fm ÁLTALÁNOS GYAKORLATI TUDNIVALÓK, KIVITELEZÉSI SZABÁLYOK Az egyszeres és a kétszeres átszellőztetéssel készülő magastetők alátéthéjazatainak kivitelezési szabályai némileg különböznek, de az alábbi szabályok általánosan igazak és kötelezően alkalmazandóak, attól függetlenül, hogy szabadon belógatott vagy deszkázatra készült fóliáról van szó. A fóliák anyagát az UV sugárzás roncsolja, öregíti. Ezért a kivitelezésnél a munkát úgy kell szervezni, hogy a tetőfedés minél előbb felkerüljön, be kell tartani az ún. lefedési időt. A csomópontokat úgy kell kialakítani, hogy a fólia közvetlen napsugárzást sehol se kapjon eresznél cseppentőlemez, ablakoknál, áttöréseknél bádogtakarás szükséges. Mivel a fóliákat a szórt, visszaverődött sugárzás is károsítja igaz jóval lassabban és kis mértékben ezért alulról kültérben védő takarással (pl lambériázás) kell beépíteni. A tetőfóliák a tetőfedéssel együtt adnak megfelelő vízzáróságot, a tetőfedés nélkül önmagukban (kivétel egykét szélzáró deszkázatra készített fóliát) az alátétfóliák nem védenek, mert kis torlószél hatására is az átlapolásokon átjuthat a nedvesség. A W2-es besorolású mikroperforált és egyes W2-es kategóriába tartozó páraáteresztő tetőfóliák a közvetlen zuhogó eső hatására átüthetnek, a fóliák átnedvesedhetnek. A nagy sebességgel becsapódó esőcseppek átjuthatnak a mikro-réseken, különösen az alátámasztott felületeken (deszkázatnál, szarufa tetején). Meglévő épületek átfedésénél ezt figyelembe kell venni, eső esetén ideiglenes pót-takarásról kell gondoskodni. 25 -os hajlásszög alatt csak W1-es fóliát szabad alkalmazni. Deszkázatra készülő fólia csak W1-es lehet, hajlásszögtől függetlenül. 25 -os hajlásszög alatt a tetőfólia átfedése 15cm, kivétel a szélzáró módon ragasztott toldások, ott 10 cm elegendő

4 TETŐFÓLIÁK 6 MASTERPLAST GROUP INTERNATIONAL TETŐFÓLIÁK MASTERPLAST GROUP INTERNATIONAL 7 A tetőfóliák ugyan erősítettek, de e*trém nagy szélviharokat, jégesőt, a tetőfedés védelme nélkül nem képesek elviselni. A szabadon hagyott tetőfólia viharkára a kivitelező kockázata. Ezért is érdemes a munkákat úgy szervezni, hogy a tetőfólia minél rövidebb ideig maradjon lefedetlenül. A belógatott és deszkázatra feketetett fóliákat is az eresszel párhuzamosan kell fektetni megfelelő, folyásirányt figyelembe vevő átlapolással. A szabadon belógatott fóliákat enyhe kb. 2cm-es belógással, míg az aljzatra készülő alátétfóliákat gyűrődésmentesen kell fektetni. A fólia és a tetőfedés közötti légrést szabályszerűen, megfelelően átszellőztetett módon kell kialakítani, figyelve arra, hogy minden szarufaközben teljes hosszban teljesüljön. Deszkázatra, a faanyag szellőzésének biztosítása miatt, páraáteresztő fóliát alkalmazzunk. A fóliát minden esetben a leszorító ellenlécek rögzítik, ideiglenesen (pl kapoccsal) csak az ellenléc vonala alatt lehet rögzíteni. Ha a fóliát hosszanti irányban toldani kell akkor azt a szarufák tetején lehet, az ellenléc alatt. Ha a fólia fektetési iránya kötött, akkor azt a beépítésnél be kell tartani. A hosszú élettartam biztosítása miatt mindig a megfelelő hőállóságú fóliát válasszuk. A fóliák beépítésénél be kell tartatni a termékre vonatkozó beépítési hőmérsékletet. A kivitelezésnél ügyelni kell arra, hogy a fólia ne sérüljön. A sérülés mentességet a lefedés előtt ellenőrizni kell, az esetleges hibákat javítani. Tetőáttöréseknél a felülről lefolyó nedvességet fóliazsákkal, vagy a tetőablak forgalmazók által a beépítési szettekben megtalálható vízvető léccel kell a szomszédos szarufaközbe vezetni. A cseppentőlemezt az ellenléc alatt, az ereszcsatorna mögött kell kivezetni és nem a csatornába. (a csatornába vezetett cseppentőlemez esetén télen, mikor hóval van tele a csatorna, elzáródik a beszellőzés útja) EGYSZERES ÁTSZELLŐZÉSŰ TETŐ KIVITELEZÉSI SZABÁLYAI: Egyszeres átszellőzésű tetőhöz csak páraáteresztő Sd<0,3m fólia alkalmazható Átszellőztetett légrésre csak a fólia és a fedés között van szükség, kialakítása a szellőzés szabályai szerint A fólia közvetlenül fektethető hőszigetelésre, a szarufa teljes vastagsága kitölthető hőszigeteléssel Nem kell felső oldalán kasírozott hőszigetelést alkalmazni A fóliát a gerincen, élgerincen át lehet hajtani A vápában a fóliát hézag nélkül zárt módon kell átvezetni (lásd alkalmazástechnikában levő rajz szerint) DUO Anyaga: Páraáteresztő 2 rétegű tetőfólia (PP flízen speciális páraáteresztő, vízzáró membrán) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel, szabadon belógatva 25 hajlásszög feletti tetőknél, fokozott hőterhelésre. Súlya: 140 g/m 2 ±10g Szakítószilárdsága hossz/kereszt: 190/140N/50mm Sd: 0,08 m Lefedési idő: 3 hónap Vízzárósága: W1 Hőállósága: +90 C Felhasználási hőmérséklet: +10 C + 30 C MASTERMAX DUO 1,5 m 50 m=75 m 2 /tekercs ECO 20 C- +90 C Anyaga: Páraáteresztő 3 rétegű tetőfólia (2 réteg PP flíz között, páraáteresztő, vízzáró membrán) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel, szabadon belógatva 25 hajlásszög feletti tetőknél, normál hőterhelésre. Súlya: 100 g/m 2 ±10% Szakítószilárdsága hossz/kereszt: 170/130N/50mm Sd: 0,02 m Lefedési idő: 3 hónap Vízzárósága: W1 Hőállósága: +70 C Felhasználási hőmérséklet: -20 C + 40 C MASTERMAX 3 ECO 1,5 m 50 m=75 m 2 /tekercs A75 Jelmagyarázat Fedett száraz helyen, nedvességtől védetten CE jel Termékismertető Hőállóság 3 CLASSIC -20 C- +70 C Napfénytől, sugárzó hőtől védetten Lefedési idő Alkalmazástechnika Beépítési hőmérséklet Vízzáróság (W1) Vízzáróság (W2) Szabadon belógatott fólia Deszkázatra fektethető fólia Anyaga: Páraáteresztő 3 rétegű tetőfólia ( 2 réteg PP flies között páraáteresztő, vízzáró membrán) Felhasználási területe: Páraáteresztő (tető) alátétfólia egyszeres tető átszellőztetéssel, szabadon belógatva 25 hajlásszög feletti tetőknél, normál hőterhelésre. Súlya: 120 g/m2 ±10% Szakítószilárdsága kereszt/hossz: 200/180 N/50mm Sd: 0,02 m Lefedési idő: 3 hónap Vízzárósága: W1 Hőállósága: +70 C Felhasználási hőmérséklet: 20 C +40 C Sérülékeny A szigeteléssel közvetlen érintkezhet MASTERMAX 3 CLASSIC 1,5 m 50 m=75 m 2 /tekercs A75 20 C +70 C

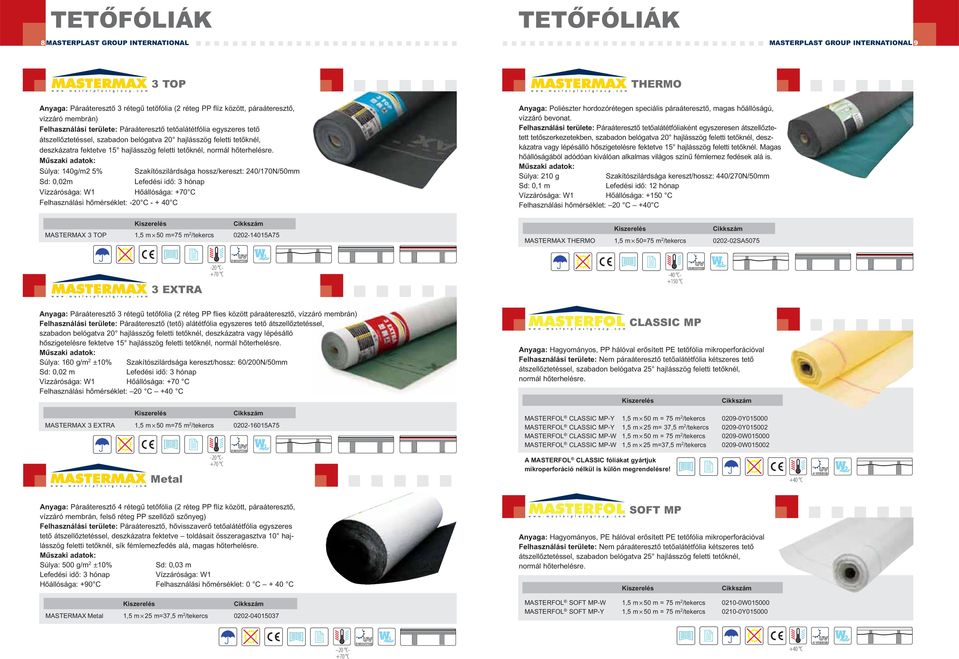

5 TETŐFÓLIÁK 8 MASTERPLAST GROUP INTERNATIONAL TETŐFÓLIÁK MASTERPLAST GROUP INTERNATIONAL 9 3 TOP THERMO Anyaga: Páraáteresztő 3 rétegű tetőfólia (2 réteg PP flíz között, páraáteresztő, vízzáró membrán) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel, szabadon belógatva 20 hajlásszög feletti tetőknél, deszkázatra fektetve 15 hajlásszög feletti tetőknél, normál hőterhelésre. Súlya: 140g/m2 5% Szakítószilárdsága hossz/kereszt: 240/170N/50mm Sd: 0,02m Lefedési idő: 3 hónap Vízzárósága: W1 Hőállósága: +70 C Felhasználási hőmérséklet: -20 C C MASTERMAX 3 TOP 1,5 m 50 m=75 m 2 /tekercs A75 Anyaga: Poliészter hordozórétegen speciális páraáteresztő, magas hőállóságú, vízzáró bevonat. Felhasználási területe: Páraáteresztő tetőalátétfóliaként egyszeresen átszellőz tetett tetőszerkezetekben, szabadon belógatva 20 hajlásszög feletti tetőknél, deszkázatra vagy lépésálló hőszigetelésre fektetve 15 hajlásszög feletti tetőknél. Magas hőállóságából adódóan kiválóan alkalmas világos színű fémlemez fedések alá is. Súlya: 210 g Szakítószilárdsága kereszt/hossz: 440/270N/50mm Sd: 0,1 m Lefedési idő: 12 hónap Vízzárósága: W1 Hőállósága: +150 C Felhasználási hőmérséklet: 20 C +40 C MASTERMAX THERMO 1,5 m 50=75 m 2 /tekercs SA EXTRA -20 C- +70 C -40 C C Anyaga: Páraáteresztő 3 rétegű tetőfólia (2 réteg PP flies között páraáteresztő, vízzáró membrán) Felhasználási területe: Páraáteresztő (tető) alátétfólia egyszeres tető átszellőztetéssel, szabadon belógatva 20 hajlásszög feletti tetőknél, deszkázatra vagy lépésálló hőszigetelésre fektetve 15 hajlásszög feletti tetőknél, normál hőterhelésre. Súlya: 160 g/m 2 ±10% Szakítószilárdsága kereszt/hossz: 60/200N/50mm Sd: 0,02 m Lefedési idő: 3 hónap Vízzárósága: W1 Hőállósága: +70 C Felhasználási hőmérséklet: 20 C +40 C MASTERMAX 3 EXTRA 1,5 m 50 m=75 m 2 /tekercs A75 Metal -20 C- +70 C CLASSIC MP Anyaga: Hagyományos, PP hálóval erősített PE tetőfólia mikroperforációval Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, szabadon belógatva 25 hajlásszög feletti tetőknél, normál hőterhelésre. MASTERFOL CLASSIC MP-Y 1,5 m 50 m = 75 m 2 /tekercs Y MASTERFOL CLASSIC MP-Y 1,5 m 25 m= 37,5 m 2 /tekercs Y MASTERFOL CLASSIC MP-W 1,5 m 50 m = 75 m 2 /tekercs W MASTERFOL CLASSIC MP-W 1,5 m 25 m=37,5 m 2 /tekercs W A MASTERFOL CLASSIC fóliákat gyártjuk mikroperforáció nélkül is külön megrendelésre! +40 C Anyaga: Páraáteresztő 4 rétegű tetőfólia (2 réteg PP flíz között, páraáteresztő, vízzáró membrán, felső réteg PP szellőző szőnyeg) Felhasználási területe: Páraáteresztő, hővisszaverő tetőalátétfólia egyszeres tető átszellőztetéssel, deszkázatra fektetve toldásait összeragasztva 10 hajlásszög feletti tetőknél, sík fémlemezfedés alá, magas hőterhelésre. Súlya: 500 g/m 2 ±10% Sd: 0,03 m Lefedési idő: 3 hónap Vízzárósága: W1 Hőállósága: +90 C Felhasználási hőmérséklet: 0 C + 40 C MASTERMAX Metal 1,5 m 25 m=37,5 m 2 /tekercs SOFT MP Anyaga: Hagyományos, PE hálóval erősített PE tetőfólia mikroperforációval Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, szabadon belógatva 25 hajlásszög feletti tetőknél, normál hőterhelésre. MASTERFOL SOFT MP-W 1,5 m 50 m = 75 m 2 /tekercs W MASTERFOL SOFT MP-Y 1,5 m 50 m = 75 m 2 /tekercs Y C- +70 C +40 C

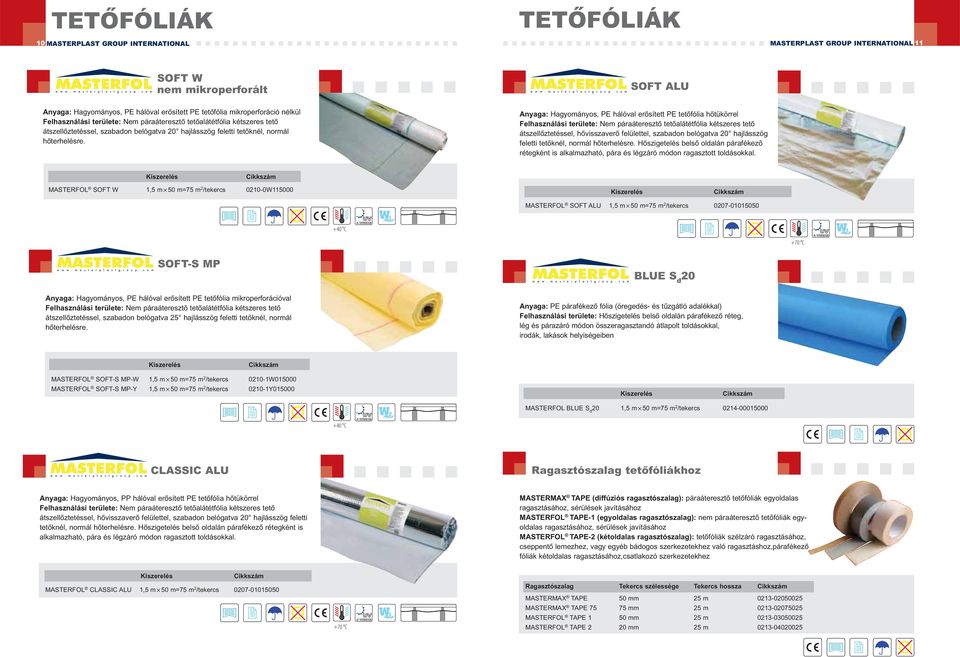

6 TETŐFÓLIÁK TETŐFÓLIÁK 10 MASTERPLAST GROUP INTERNATIONAL MASTERPLAST GROUP INTERNATIONAL 11 SOFT W nem mikroperforált SOFT ALU Anyaga: Hagyományos, PE hálóval erősített PE tetőfólia mikroperforáció nélkül Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, szabadon belógatva 20 hajlásszög feletti tetőknél, normál hőterhelésre. Anyaga: Hagyományos, PE hálóval erősített PE tetőfólia hőtükörrel Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, hővisszaverő felülettel, szabadon belógatva 20 hajlásszög feletti tetőknél, normál hőterhelésre. Hőszigetelés belső oldalán párafékező rétegként is alkalmazható, pára és légzáró módon ragasztott toldásokkal. MASTERFOL SOFT W 1,5 m 50 m=75 m 2 /tekercs W MASTERFOL SOFT ALU 1,5 m 50 m=75 m 2 /tekercs C +70 C SOFT-S MP BLUE S d 20 Anyaga: Hagyományos, PE hálóval erősített PE tetőfólia mikroperforációval Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, szabadon belógatva 25 hajlásszög feletti tetőknél, normál hőterhelésre. Anyaga: PE párafékező fólia (öregedés- és tűzgátló adalékkal) Felhasználási területe: Hőszigetelés belső oldalán párafékező réteg, lég és párazáró módon összeragasztandó átlapolt toldásokkal, irodák, lakások helyiségeiben MASTERFOL SOFT-S MP-W 1,5 m 50 m=75 m 2 /tekercs W MASTERFOL SOFT-S MP-Y 1,5 m 50 m=75 m 2 /tekercs Y MASTERFOL BLUE S d 20 1,5 m 50 m=75 m 2 /tekercs C CLASSIC ALU Ragasztószalag tetőfóliákhoz Anyaga: Hagyományos, PP hálóval erősített PE tetőfólia hőtükörrel Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, hővisszaverő felülettel, szabadon belógatva 20 hajlásszög feletti tetőknél, normál hőterhelésre. Hőszigetelés belső oldalán párafékező rétegként is alkalmazható, pára és légzáró módon ragasztott toldásokkal. MASTERMAX TAPE (diffúziós ragasztószalag): páraáteresztő tetőfóliák egyoldalas ragasztásához, sérülések javításához MASTERFOL TAPE-1 (egyoldalas ragasztószalag): nem páraáteresztő tetőfóliák egyoldalas ragasztásához, sérülések javításához MASTERFOL TAPE-2 (kétoldalas ragasztószalag): tetőfóliák szélzáró ragasztásához, cseppentő lemezhez, vagy egyéb bádogos szerkezetekhez való ragasztáshoz,párafékező fóliák kétoldalas ragasztásához,csatlakozó szerkezetekhez MASTERFOL CLASSIC ALU 1,5 m 50 m=75 m 2 /tekercs C Ragasztószalag Tekercs szélessége Tekercs hossza MASTERMAX TAPE 50 mm 25 m MASTERMAX TAPE mm 25 m MASTERFOL TAPE 1 50 mm 25 m MASTERFOL TAPE 2 20 mm 25 m

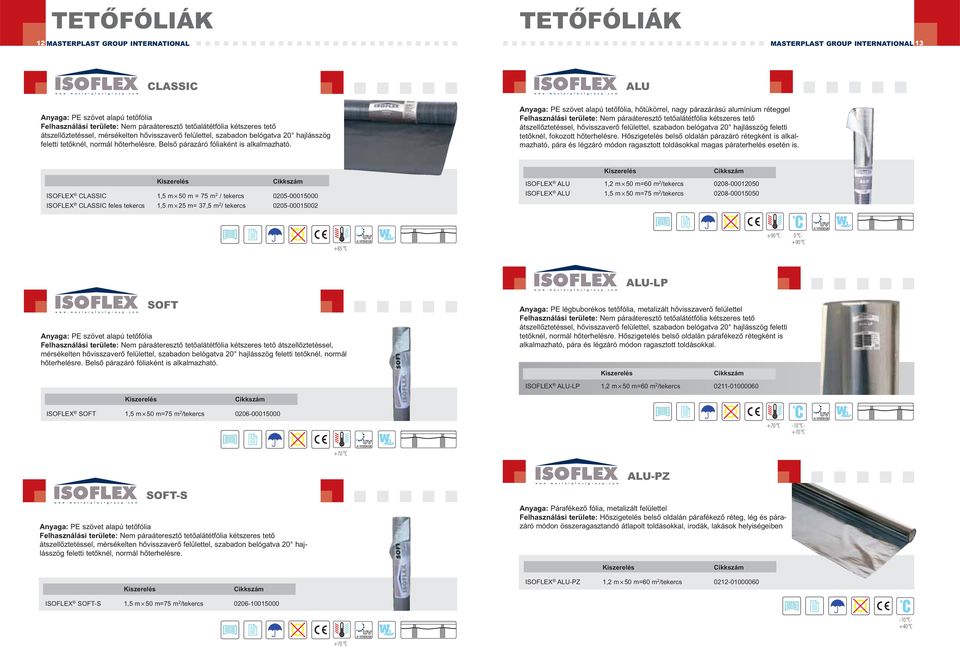

7 TETŐFÓLIÁK TETŐFÓLIÁK 12 MASTERPLAST GROUP INTERNATIONAL MASTERPLAST GROUP INTERNATIONAL 13 CLASSIC ALU Anyaga: PE szövet alapú tetőfólia Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, mérsékelten hővisszaverő felülettel, szabadon belógatva 20 hajlásszög feletti tetőknél, normál hőterhelésre. Belső párazáró fóliaként is alkalmazható. Anyaga: PE szövet alapú tetőfólia, hőtükörrel, nagy párazárású alumínium réteggel Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, hővisszaverő felülettel, szabadon belógatva 20 hajlásszög feletti tetőknél, fokozott hőterhelésre. Hőszigetelés belső oldalán párazáró rétegként is alkalmazható, pára és légzáró módon ragasztott toldásokkal magas páraterhelés esetén is. ISOFLEX CLASSIC 1,5 m 50 m = 75 m 2 / tekercs ISOFLEX CLASSIC feles tekercs 1,5 m 25 m= 37,5 m 2 / tekercs ISOFLEX ALU 1,2 m 50 m=60 m 2 /tekercs ISOFLEX ALU 1,5 m 50 m=75 m 2 /tekercs C +90 C 0 C- +90 C ALU-LP SOFT Anyaga: PE szövet alapú tetőfólia Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, mérsékelten hővisszaverő felülettel, szabadon belógatva 20 hajlásszög feletti tetőknél, normál hőterhelésre. Belső párazáró fóliaként is alkalmazható. Anyaga: PE légbuborékos tetőfólia, metalizált hővisszaverő felülettel Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, hővisszaverő felülettel, szabadon belógatva 20 hajlásszög feletti tetőknél, normál hőterhelésre. Hőszigetelés belső oldalán párafékező rétegként is alkalmazható, pára és légzáró módon ragasztott toldásokkal. ISOFLEX ALU-LP 1,2 m 50 m=60 m 2 /tekercs ISOFLEX SOFT 1,5 m 50 m=75 m 2 /tekercs C -10 C- +70 C +70 C ALU-PZ SOFT-S Anyaga: PE szövet alapú tetőfólia Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, mérsékelten hővisszaverő felülettel, szabadon belógatva 20 hajlásszög feletti tetőknél, normál hőterhelésre. Anyaga: Párafékező fólia, metalizált felülettel Felhasználási területe: Hőszigetelés belső oldalán párafékező réteg, lég és párazáró módon összeragasztandó átlapolt toldásokkal, irodák, lakások helyiségeiben ISOFLEX ALU-PZ 1,2 m 50 m=60 m 2 /tekercs ISOFLEX SOFT-S 1,5 m 50 m=75 m 2 /tekercs C- +40 C +70 C

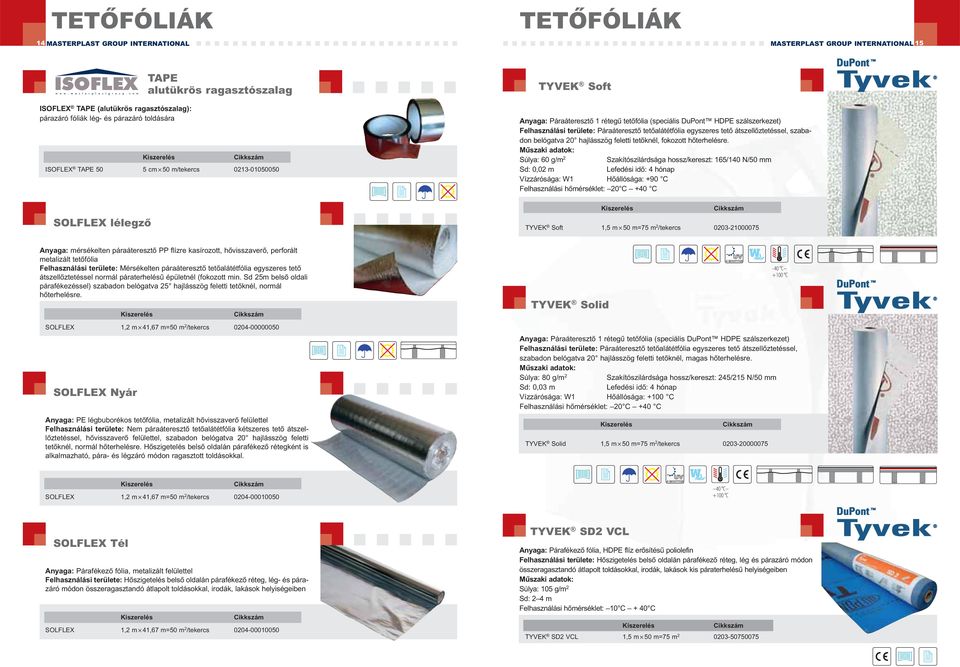

8 TETŐFÓLIÁK 14 MASTERPLAST GROUP INTERNATIONAL TETŐFÓLIÁK MASTERPLAST GROUP INTERNATIONAL 15 TAPE alutükrös ragasztószalag TYVEK Soft ISOFLEX TAPE (alutükrös ragasztószalag): párazáró fóliák lég- és párazáró toldására ISOFLEX TAPE 50 5 cm 50 m/tekercs SOLFLEX lélegző Anyaga: Páraáteresztő 1 rétegű tetőfólia (speciális DuPont HDPE szálszerkezet) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel, szabadon belógatva 20 hajlásszög feletti tetőknél, fokozott hőterhelésre. Súlya: 60 g/m 2 Szakítószilárdsága hossz/kereszt: 165/140 N/50 mm Sd: 0,02 m Lefedési idő: 4 hónap Vízzárósága: W1 Hőállósága: +90 C Felhasználási hőmérséklet: 20 C +40 C TYVEK Soft 1,5 m 50 m=75 m 2 /tekercs Anyaga: mérsékelten páraáteresztő PP flízre kasírozott, hővisszaverő, perforált metalizált tetőfólia Felhasználási területe: Mérsékelten páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel normál páraterhelésű épületnél (fokozott min. Sd 25m belső oldali párafékezéssel) szabadon belógatva 25 hajlásszög feletti tetőknél, normál hőterhelésre. TYVEK Solid -40 C +100 C SOLFLEX 1,2 m 41,67 m=50 m 2 /tekercs SOLFLEX Nyár Anyaga: PE légbuborékos tetőfólia, metalizált hővisszaverő felülettel Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, hővisszaverő felülettel, szabadon belógatva 20 hajlásszög feletti tetőknél, normál hőterhelésre. Hőszigetelés belső oldalán párafékező rétegként is alkalmazható, pára- és légzáró módon ragasztott toldásokkal. Anyaga: Páraáteresztő 1 rétegű tetőfólia (speciális DuPont HDPE szálszerkezet) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel, szabadon belógatva 20 hajlásszög feletti tetőknél, magas hőterhelésre. Súlya: 80 g/m 2 Szakítószilárdsága hossz/kereszt: 245/215 N/50 mm Sd: 0,03 m Lefedési idő: 4 hónap Vízzárósága: W1 Hőállósága: +100 C Felhasználási hőmérséklet: 20 C +40 C TYVEK Solid 1,5 m 50 m=75 m 2 /tekercs SOLFLEX 1,2 m 41,67 m=50 m 2 /tekercs C +100 C SOLFLEX Tél Anyaga: Párafékező fólia, metalizált felülettel Felhasználási területe: Hőszigetelés belső oldalán párafékező réteg, lég- és párazáró módon összeragasztandó átlapolt toldásokkal, irodák, lakások helyiségeiben SOLFLEX 1,2 m 41,67 m=50 m 2 /tekercs TYVEK SD2 VCL Anyaga: Párafékező fólia, HDPE flíz erősítésű poliolefin Felhasználási területe: Hőszigetelés belső oldalán párafékező réteg, lég és párazáró módon összeragasztandó átlapolt toldásokkal, irodák, lakások kis páraterhelésű helyiségeiben Súlya: 105 g/m 2 Sd: 2 4 m Felhasználási hőmérséklet: 10 C + 40 C TYVEK SD2 VCL 1,5 m 50 m=75 m

9 TETŐFÓLIÁK 16 MASTERPLAST GROUP INTERNATIONAL TETŐKIEGÉSZÍTŐ ELEMEK MASTERPLAST GROUP INTERNATIONAL 17 TYVEK Pro és TYVEK Pro ragasztószalaggal Anyaga: Páraáteresztő 2 rétegű tetőfólia (speciális DuPont HDPE szálszerkezet + PP flíz mechanikai védelem) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel, szabadon belógatva 20 hajlásszög feletti tetőknél, deszkázatra fektetve 15 hajlásszög feletti tetőknél, toldásait összeragasztva 10 -ig alkalmazható deszka aljzaton, magas hőterhelésre. Súlya: 125 g/m 2 Szakítószilárdsága hossz/kereszt: 265/230 N/50 mm Sd: 0,02 m Lefedési idő: 4 hónap Vízzárósága: W1 Hőállósága: +100 C Felhasználási hőmérséklet: 20 C +40 C TYVEK Pro 1,5 m 50 m=75 m TYVEK Pro with adhesive tape 1,5 m 50 m=75 m TYVEK Metal -40 C +100 C Anyaga: Páraáteresztő 2 rétegű tetőfólia (speciális DuPont HDPE szálszerkezet + felső réteg PP szellőző szőnyeg) Felhasználási területe: Páraáteresztő, hővisszaverő tetőalátétfólia egyszeres tető átszellőztetéssel, deszkázatra fektetve toldásait összeragasztva 10 hajlásszög feletti tetőknél, sík fémlemezfedés alá, magas hőterhelésre. Súlya: 407 g/m 2 Sd: 0,02 m Lefedési idő: 4 hónap Vízzárósága: W1 Hőállósága: +100 C Felhasználási hőmérséklet: 0 C +40 C TYVEK Metal 1,1 m 30 m=33 m TYVEK ragasztószalag Anyaga: polietilén, modifikált akrilbázisú ragasztóval Felhasználási területe: páraáteresztő tetőfóliák egyoldalas ragasztásához, sérülések javításához 40 C +100 C TETŐKIEGÉSZÍTŐ ELEMEK A korszerű tetőfedő anyagok nagy elemválasztékukkal és megfelelő kiegészítőkkel együttesen, rendszereket alkotnak. A tetőfedő anyagok önmagukban nem tudják maradéktalanul ellátni napjaink műszaki elvárásait. A jól működő magastető kialakításához a fedőanyagon kívül mindenképpen szükség van tetőkiegészítő elemek alkalmazására. A tetőfedő anyagok sokrétűsége, nagy forma és méretválasztéka miatt a tetőkiegészítő elemek is nagy választékban kaphatóak. Vannak univerzálisan több fedőanyaghoz alkalmazható termékek és vannak csak egy vagy csak néhány típushoz illeszkedők. A nagy választékban segíti az eligazodást a termékkatalóguson kívül kiadott Tetőkiegészítő Segédlet, ahol tetőfedő anyag típusonként vannak kigyűjtve az illeszkedő kiegészítő elemek. A tetőkiegészítő elemeknek az alábbi fő csoportjai vannak: Tető átszellőzését biztosító elemek Tetőfedést rögzítő elemek, biztonsági elemek Bádogos kiegészítő csatlakozó elemek Egyéb kiegészítő elemek Átszellőzést biztosító elemek: A magastető átszellőztetése minden esetben kötelező. (lásd ÉMSZ alátéthéjazatok irányelve, Masterplast Tetőfóliák Alkalmazástechnikája) A fedés és az alátétfólia között kialakított légrésben ventilációt kell létrehozni. Az átszellőzetésre minden évszakban szükség van. Ilyenkor az eresz vonalában a fedés alá be kell engedni a friss hideg levegőt, majd a gerinc közelében vagy a gerincvonalban biztosítani kell a felmelegedett, párás levegő folyamatos távozását minden szarufaközben! A hatékony szellőzés kialakítását méretezési szabályok határozzák meg (lásd MASTERPLAST tetőfóliák Alkalmazástechnikája). Átlagos tetőidom esetén (20 -os hajlásszög feletti, 10 m-nél rövidebb szarufahossz esetén, hagyományos tetőfedő anyaggal cserép, betoncserép) a minimális eresz-menti szabad beszellőzés 200 cm 2 /fm, míg a gerincnél tetősíkonként minimum 50cm 2 /fm szabad kiszellőzést kell biztosítani. Az átszellőzést biztosító elemek egyik legfontosabb adata a szabad átszellőző keresztmetszet. A katalógusadatokból jól látszik, hogy a tetőkiegészítő elemekkel hatékonyabb átszellőzést lehet biztosítani, mint a legtöbb tetőfedő anyagból készült kiszellőző elemekkel (pl. szellőző cserepek). A szellőző cserepek túlnyomó többsége minimális szabad szellőző keresztmetszettel rendelkezik, a gerinc-mentén lévő kiszellőzést sokszor szarufaközönként csak 2-3 db szellőző cserép beépítésével lehet megoldani. Ennél sokkal olcsóbb, hatékonyabb és esztétikusabb megoldás az egyéb tetőkiegészítők használata. Ezen elemek nem csak a szellőzést biztosítják, hanem egyidejűleg megakadályozzák a madarak, rovarok és a csapadékvíz nagy részének bejutását is. Tetőfedést rögzítő, biztonsági elemek: A legelterjedtebbnek mondható cserépfedéseket mechanikusan is rögzíteni kell a fedélszerkezethez.. Bár a legtöbb típus alapcserepeinél ezt nem kell megtenni, elegendő az önsúlyuk, de bizonyos hajlásszögek és csatlakozási megoldások esetén szükségessé válhat rögzítésük. (A rögzítési szabályokra vonatkozóan a tetőfedő anyagok gyártói adnak iránymutatást.) A kúpcserepeket azonban minden cseréptípusnál rögzíteni kell, melyhez a Masterplast számos kúpcserép rögzítő elemet kínál. A mechanikai rögzítő elemek mellett ebbe a csoportba soroljuk a vágott cserepek, kúpcserepek egyenletes felfekvését biztosító szivacs alátételemeket is. Számos biztonsági kiegészítőből a Masterplast, a leggyakrabban alkalmazott hóvágókat kínálja. A hóvágók akadályozzák meg a nagy tömegben lerakódott hóréteg hirtelen nagy mennyiségben való megcsúszását, ezzel elkerülve személyi és anyagi károkat. A hóvágók megfelelő kiosztása függ a tetőfedő anyag típusától és a tetőidom kialakításától, valamint az épület környezetétől és az épületmagasságtól is. Ezért a szükséges hóvágó mennyiségét és elhelyezési módját, minden épület esetén a tetőfedő-anyag gyártó utasítása szerint meg kell tervezni. Bádogos kiegészítő, csatlakozó elemek: A magastető kivitelezése folyamán gyakran találkozunk azzal a szervezési problémával, hogy a szakmáknak együtt vagy szorosan egymást követően kell dolgozni (ács, tetőfedő, bádogos). A Masterplast számos olyan praktikus kiegészítő elemet kíván, melyet szükség esetén az ács vagy a tetőfedő is el tud helyezni, minimális szerszámigénnyel, nem kell megvárni azt, hogy a bádogos végezzen. Így lehetővé válik a gyorsabb, egyszerűbb, olcsóbb munkavégzés. A bádogos kiegészítő elemek a bádogosok munkáját is megkönnyítik, különösen a magas ívű hullámos cserepek esetében, ahol a jól formálható kiegészítőkkel gyorsabban és egyszerűbben lehet csatlakozásokat kialakítani, mint hagyományos módszerekkel. Egyéb kiegészítő elemek Ebbe a csoportba tartoznak azok az elemek, melyeket nem lehet besorolni a fenti kategóriákba. Típusonként eltérő funkciójuk lehet, melyeket a katalógusban részletesen kiemelünk. Pl.: tetőkibúvó ablak, ereszháló, antennakivezető, csatornakivezető, bevilágító cserép stb. TYVEK ragasztószalag Tekercsben: 75 mm 25 m Fedett, száraz helyen, nedvességtől védetten Napfénytől, sugárzó hőtől védetten Sérülékeny

10 TETŐKIEGÉSZÍTŐ ELEMEK 18 MASTERPLAST GROUP INTERNATIONAL TETŐKIEGÉSZÍTŐ ELEMEK MASTERPLAST GROUP INTERNATIONAL 19 AC lezárófésű AC perforált/hálós szellőző szalag 1m hosszú fésűs szellőzőelem PVC-ből Funkció: íves cserepeknél megakadályozza, hogy a madarak bejussanak a cserépléc és a hullámok közötti résen keresztül a fedés alá, miközben a beszellőzést biztosítja Szabad szellőző keresztmetszet: kb 70% Tekercses UV álló perforált/hálós szellőző szalag Funkció: ereszvonali beszellőzésnél az ellenléc vastagsága által adott rést zárja le a rovarok és madarak elöl. Szabad szellőző keresztmetszet: perforált szellőző szalagnál 70%, hálós szellőző szalagnál 80% Lezárófésű Vörös Barna Fekete : RE BR BK0 AC lezárófésű szellőző léccel Perforált szellőző szalag : 10 cm 5 m/tekercs Barna BR0 Fekete BK0 Vörös RE0 Fehér WH0 5 cm 5 m/tekercs Barna BR0 Fekete BK0 Vörös RE0 Fehér WH0 Hálós szellőző szalag : 10 cm 5 m/tekercs Fekete BK0 1m hosszú fesűs felső résszel kialakított rácsos PVC szellőzőelem Funkció: cserepeknél megakadályozza, hogy a madarak bejussanak a cserépléc és a hullámok közötti résen keresztül a fedés alá, miközben a beszellőzést biztosítja. Nagy előnye, hogy kiváltja a tömör fa cseréplécet, így további hatásos beszellőzést biztosít. Különösen fontos lehet, ha az ereszvonalban nem megfelelő az ellenléc vastagsága (pl. a lambériát a szarufába nem süllyesztették be, így leszűkült a szellőző keresztmetszet) Szabad szellőző keresztmetszet: léc részen minimum 220 cm 2 /fm+fésűs részen 70% AC perforált PVC szellőző profil 2,5m-es műanyag perforált UV álló szellőző profil Funkció: ereszvonali beszellőzésnél az ellenléc vastagsága által adott rést zárja le a rovarok és madarak elöl. A tekercses terméknél merevebb, esztétikusabb. Szabad szellőző keresztmetszet: 70% Lezárófésű szellőző léccel Vörös Barna Fekete : RE BR BK0 Perforált PVC szellőzőprofil Barna 2,5 m/db BR0 Fekete 2,5 m/db BK0 Vörös 2,5 m/db RE0 AC szellőző léc AC száraz kúpelem 1 m hosszú rácsos kialakítású, átszellőző PVC léc Funkció: sík cserepeknél az eresz vonalában túl szűk a szellőző keresztmetszet, ezért a magasító cseréplécet szellőzőléccel kiváltva, szabályszerű beszellőzést lehet biztosítani. Szabad szellőző keresztmetszet: minimum 220 cm 2 /fm 1 fm/db 1 m-es műanyag kúpalátét profil Funkció: kúpcserép alatti kiszellőzést biztosítja, kis mértékű porhózárás mellett. Kialakítása csak adott cseréptípushoz igazodik (lásd típusai). Csak tetőgerincen alkalmazható, ferde élgerincekhez nem használható. Típusai: Alpesi/Altec 2,2 db/fm; Római/Danubia 2,2 db/fm; Csornai 1,1 db/fm Szabad szellőző keresztmetszet: 125 cm 2 /fm tetősíkonként Szellőző léc Vörös Fekete : RE BK0 Száraz kúpelem Vörös Barna Antracit Grey Altek Alpine RE BR AN GY0 Roman RE BR AN GY0 Csornai RE0

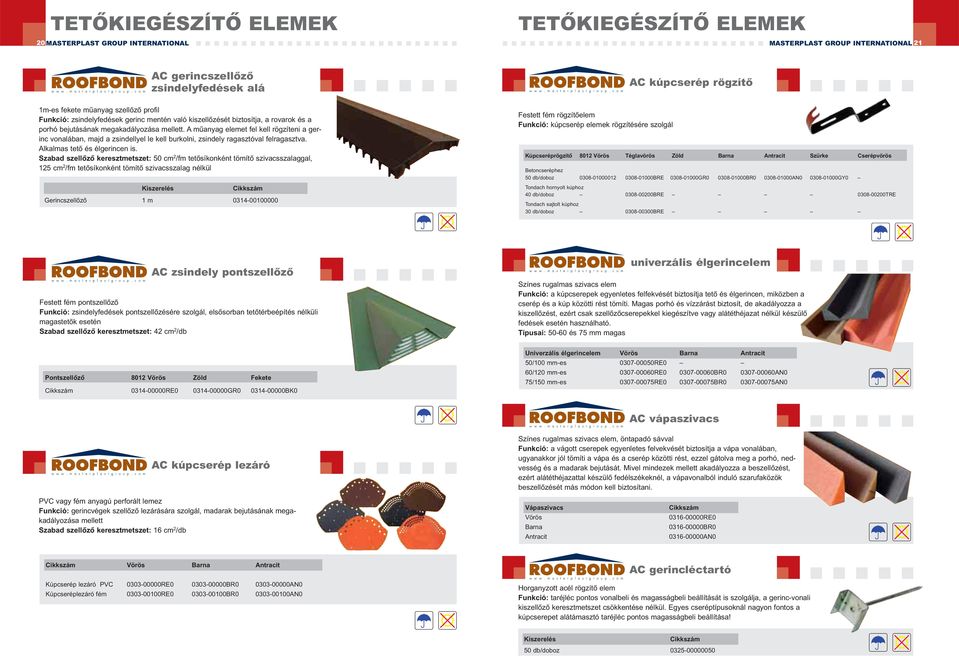

11 TETŐKIEGÉSZÍTŐ ELEMEK 20 MASTERPLAST GROUP INTERNATIONAL TETŐKIEGÉSZÍTŐ ELEMEK MASTERPLAST GROUP INTERNATIONAL 21 AC gerincszellőző zsindelyfedések alá AC kúpcserép rögzítő 1m-es fekete műanyag szellőző profil Funkció: zsindelyfedések gerinc mentén való kiszellőzését biztosítja, a rovarok és a porhó bejutásának megakadályozása mellett. A műanyag elemet fel kell rögzíteni a gerinc vonalában, majd a zsindellyel le kell burkolni, zsindely ragasztóval felragasztva. Alkalmas tető és élgerincen is. Szabad szellőző keresztmetszet: 50 cm 2 /fm tetősíkonként tömítő szivacsszalaggal, 125 cm 2 /fm tetősíkonként tömítő szivacsszalag nélkül Gerincszellőző 1 m Festett fém rögzítőelem Funkció: kúpcserép elemek rögzítésére szolgál Kúpcseréprögzítő 8012 Vörös Téglavörös Zöld Barna Antracit Szürke Cserépvörös Betoncseréphez 50 db/doboz BRE GR BR AN GY0 Tondach hornyolt kúphoz 40 db/doboz BRE TRE Tondach sajtolt kúphoz 30 db/doboz BRE AC zsindely pontszellőző Festett fém pontszellőző Funkció: zsindelyfedések pontszellőzésére szolgál, elsősorban tetőtérbeépítés nélküli magastetők esetén Szabad szellőző keresztmetszet: 42 cm 2 /db univerzális élgerincelem Színes rugalmas szivacs elem Funkció: a kúpcserepek egyenletes felfekvését biztosítja tető és élgerincen, miközben a cserép és a kúp közötti rést tömíti. Magas porhó és vízzárást biztosít, de akadályozza a kiszellőzést, ezért csak szellőzőcserepekkel kiegészítve vagy alátéthéjazat nélkül készülő fedések esetén használható. Típusai: és 75 mm magas Pontszellőző 8012 Vörös Zöld Fekete RE GR BK0 Univerzális élgerincelem Vörös Barna Antracit 50/100 mm-es RE0 60/120 mm-es RE BR AN0 75/150 mm-es RE BR AN0 AC vápaszivacs AC kúpcserép lezáró Színes rugalmas szivacs elem, öntapadó sávval Funkció: a vágott cserepek egyenletes felvekvését biztosítja a vápa vonalában, ugyanakkor jól tömíti a vápa és a cserép közötti rést, ezzel gátolva meg a porhó, nedvesség és a madarak bejutását. Mivel mindezek mellett akadályozza a beszellőzést, ezért alátéthéjazattal készülő fedélszékeknél, a vápavonalból induló szarufaközök beszellőzését más módon kell biztosítani. PVC vagy fém anyagú perforált lemez Funkció: gerincvégek szellőző lezárására szolgál, madarak bejutásának megakadályozása mellett Szabad szellőző keresztmetszet: 16 cm 2 /db Vápaszivacs Vörös Barna Antracit RE BR AN0 Vörös Barna Antracit AC gerincléctartó Kúpcserép lezáró PVC RE BR AN0 Kúpcseréplezáró fém RE BR AN0 Horganyzott acél rögzítő elem Funkció: taréjléc pontos vonalbeli és magasságbeli beállítását is szolgálja, a gerinc-vonali kiszellőző keresztmetszet csökkentése nélkül. Egyes cseréptípusoknál nagyon fontos a kúpcserepet alátámasztó taréjléc pontos magasságbeli beállítása! 50 db/doboz

12 TETŐKIEGÉSZÍTŐ ELEMEK 22 MASTERPLAST GROUP INTERNATIONAL TETŐKIEGÉSZÍTŐ ELEMEK MASTERPLAST GROUP INTERNATIONAL 23 AC cseppentőlemez AC kémény és falszegély lemez 5 m hosszú tekercses festett alu lemez Funkció: eresz vonalban a tetőfólia nem lóghat ki a tetőfedés alól az UV károsító hatása miatt, ezért cseppentő lemez alkalmazása kötelező. A tetőfólia a cseppentő lemezre vezeti a fedésen átjutott csapadékot. A tekercses cseppentő egyszerűen és gyorsan beépíthető. A szükséges törések, visszahajlítások vonala gyárilag ki van alakítva a lemezen. Festett, öntapadó ólom vagy alu lemez 5 fm hosszú, 30 cm széles tekercsben Funkció: a teljes alsó felületén öntapadó, minden cserépidomhoz jól illeszthető flexibilis lemezzel gyorsan és magas vízzárósággal alakítható ki az idomcserepek és a felmenő falszerkezetek, kémények csatlakozási vonala. Jól tapad a téglához, vakolathoz, cserepekhez. Cseppentőlemez Vörös Barna Antracit RE BR AN0 Vörös Barna Antracit Kémény és falszegély lemez aluminium RE BR AN0 Kémény és falszegély lemez ólom RE BR AN0 AC vápalem műanyag/alu AC kémény és falszegély léc 1,7 m hosszú UV álló PVC vagy 2 m hosszú festett alu lemez 50cm-es kiterített szélességgel Funkció: előre gyártott, változtatható nyílásszögű vápalemez, hagyományos vápakialakításhoz. Vízzáróság fokozására a toldásokba butyl tömítő szalag helyezhető. Festett 1 m hosszú alu profilléc Funkció: a kémény és falszegély felhajtott részének felső élének szorító eleme. A lécet mechanikusan (dűbellel) kell rögzíteni a falba vagy a kéménytestbe, úgy, hogy a kémény és falszegély lemez felső részét odaszorítsa. A léc felső élénél tartósan rugalmas tömítés szükséges a teljes vízzáró csatlakozás eléréséhez. (pl.: zsindely tömítő és ragasztóval) Vápaelem Műanyag-téglavörös 1,7 m BRE Műanyag-barna 1,7 m BR0 Műanyag-antracit 1,7 m AN0 ALU-téglavörös 2 m BRE ALU-barna 2 m BR0 ALU-antracit 2 m AN0 Vörös Barna Antracit Kémény és falszegély léc 1 m RE BR AN0 Kémény és falszegély léc 2 m RE BR AN0 AC tetőkibúvó ablak AC vápalezáró szalag Öntapadó széles butyl szalag Funkció: amennyiben a gerinc vonalában kettő vagy több vápa találkozik, akkor a vápák felső éleinek csatlakozását vízmentesen lehet tömíteni a vápalezáró butyl szalaggal. A szalag hossza 73 cm, 1 db szalag szükséges csomópontonként. Szabványos méretű, hőszigeteletlen kibúvó ablak Funkció: padlástér bevilágítására, szellőztetésre szolgál, biztosítja a tetőre való kijutást. Sík, kis és közepes ívű cserépfedésekhez alkalmazható. Méret: mm Vápalezáró szalag Téglavörös Antracit BRE AN0

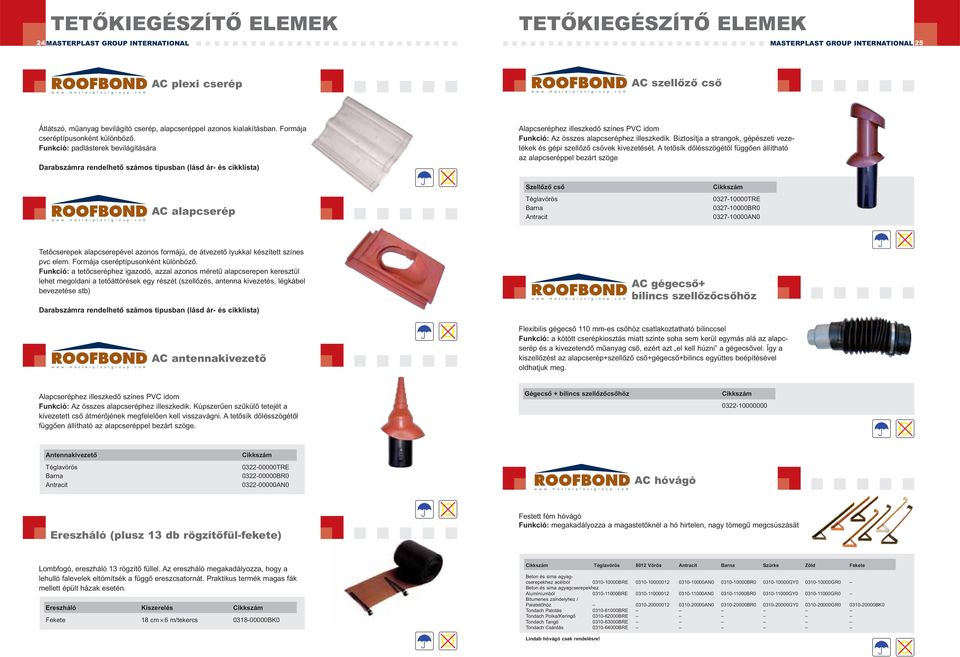

13 TETŐKIEGÉSZÍTŐ ELEMEK 24 MASTERPLAST GROUP INTERNATIONAL TETŐKIEGÉSZÍTŐ ELEMEK MASTERPLAST GROUP INTERNATIONAL 25 AC plexi cserép AC szellőző cső Átlátszó, műanyag bevilágító cserép, alapcseréppel azonos kialakításban. Formája cseréptípusonként különböző. Funkció: padlásterek bevilágítására Darabszámra rendelhető számos típusban (lásd ár- és cikklista) Alapcseréphez illeszkedő színes PVC idom Funkció: Az összes alapcseréphez illeszkedik. Biztosítja a strangok, gépészeti vezetékek és gépi szellőző csövek kivezetését. A tetősík dőlésszögétől függően állítható az alapcseréppel bezárt szöge AC alapcserép Szellőző cső Téglavörös Barna Antracit TRE BR AN0 Tetőcserepek alapcserepével azonos formájú, de átvezető lyukkal készített színes pvc elem. Formája cseréptípusonként különböző. Funkció: a tetőcseréphez igazodó, azzal azonos méretű alapcserepen keresztül lehet megoldani a tetőáttörések egy részét (szellőzés, antenna kivezetés, légkábel bevezetése stb) Darabszámra rendelhető számos típusban (lásd ár- és cikklista) AC gégecső+ bilincs szellőzőcsőhöz AC antennakivezető Flexibilis gégecső 110 mm-es csőhöz csatlakoztatható bilinccsel Funkció: a kötött cserépkiosztás miatt szinte soha sem kerül egymás alá az alapcserép és a kivezetendő műanyag cső, ezért azt el kell húzni a gégecsővel. Így a kiszellőzést az alapcserép+szellőző cső+gégecső+bilincs együttes beépítésével oldhatjuk meg. Alapcseréphez illeszkedő színes PVC idom Funkció: Az összes alapcseréphez illeszkedik. Kúpszerűen szűkülő tetejét a kivezetett cső átmérőjének megfelelően kell visszavágni. A tetősík dőlésszögétől függően állítható az alapcseréppel bezárt szöge. Gégecső + bilincs szellőzőcsőhöz Antennakivezető Téglavörös Barna Antracit TRE BR AN0 AC hóvágó Ereszháló (plusz 13 db rögzítőfül-fekete) Festett fém hóvágó Funkció: megakadályozza a magastetőknél a hó hirtelen, nagy tömegű megcsúszását Lombfogó, ereszháló 13 rögzítő füllel. Az ereszháló megakadályozza, hogy a lehulló falevelek eltömítsék a függő ereszcsatornát. Praktikus termék magas fák mellett épült házak esetén. Ereszháló Fekete 18 cm 6 m/tekercs BK0 Téglavörös 8012 Vörös Antracit Barna Szürke Zöld Fekete Beton és sima agyagcserepekhez acélból BRE AN BR GY GR0 Beton és sima agyagcserepekhez Alumíniumból BRE AN BR GY GR0 Bitumenes zsindelyhez / Palatetőhöz AN BR GY GR BK0 Tondach Palotás BRE Tondach Polka/Keringő BRE Tondach Tangó BRE Tondach Csárdás BRE Lindab hóvágó csak rendelésre!

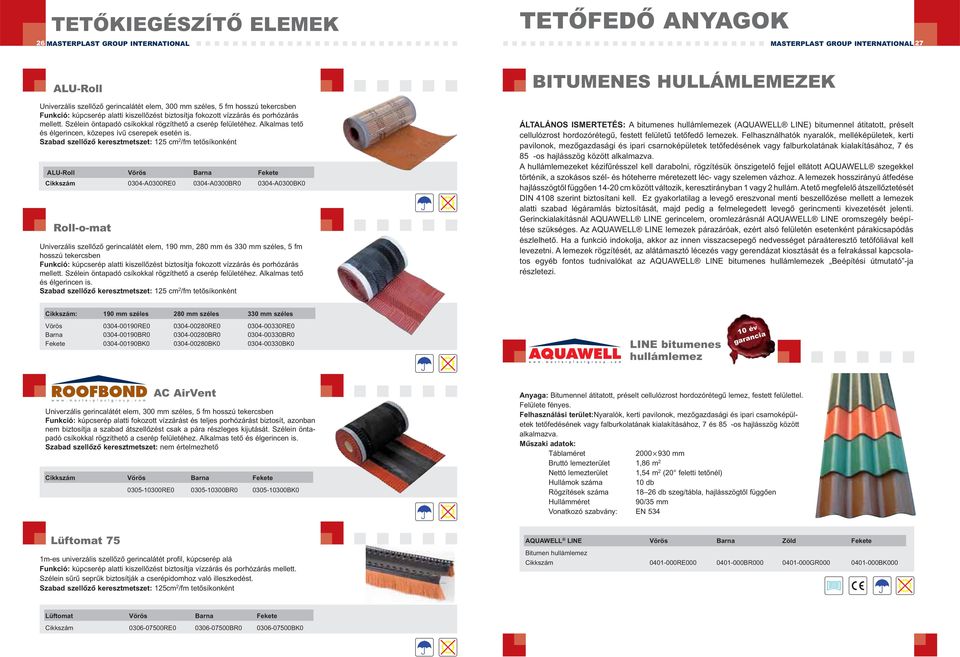

14 TETŐKIEGÉSZÍTŐ ELEMEK 26 MASTERPLAST GROUP INTERNATIONAL TETŐFEDŐ ANYAGOK MASTERPLAST GROUP INTERNATIONAL 27 ALU-Roll Univerzális szellőző gerincalátét elem, 300 mm széles, 5 fm hosszú tekercsben Funkció: kúpcserép alatti kiszellőzést biztosítja fokozott vízzárás és porhózárás mellett. Szélein öntapadó csíkokkal rögzíthető a cserép felületéhez. Alkalmas tető és élgerincen, közepes ívű cserepek esetén is. Szabad szellőző keresztmetszet: 125 cm 2 /fm tetősíkonként ALU-Roll Vörös Barna Fekete 0304-A0300RE A0300BR A0300BK0 Roll-o-mat Univerzális szellőző gerincalátét elem, 190 mm, 280 mm és 330 mm széles, 5 fm hosszú tekercsben Funkció: kúpcserép alatti kiszellőzést biztosítja fokozott vízzárás és porhózárás mellett. Szélein öntapadó csíkokkal rögzíthető a cserép felületéhez. Alkalmas tető és élgerincen is. Szabad szellőző keresztmetszet: 125 cm 2 /fm tetősíkonként BITUMENES HULLÁMLEMEZEK ÁLTALÁNOS ISMERTETÉS: A bitumenes hullámlemezek (AQUAWELL LINE) bitumennel átitatott, préselt cellulózrost hordozórétegű, festett felületű tetőfedő lemezek. Felhasználhatók nyaralók, melléképületek, kerti pavilonok, mezőgazdasági és ipari csarnoképületek tetőfedésének vagy falburkolatának kialakításához, 7 és 85 -os hajlásszög között alkalmazva. A hullámlemezeket kézifűrésszel kell darabolni, rögzítésük önszigetelő fejjel ellátott AQUAWELL szegekkel történik, a szokásos szél- és hóteherre méretezett léc- vagy szelemen vázhoz. A lemezek hosszirányú átfedése hajlásszögtől függően cm között változik, keresztirányban 1 vagy 2 hullám. A tető megfelelő átszellőztetését DIN 4108 szerint biztosítani kell. Ez gyakorlatilag a levegő ereszvonal menti beszellőzése mellett a lemezek alatti szabad légáramlás biztosítását, majd pedig a felmelegedett levegő gerincmenti kivezetését jelenti. Gerinckialakításnál AQUAWELL LINE gerincelem, oromlezárásnál AQUAWELL LINE oromszegély beépítése szükséges. Az AQUAWELL LINE lemezek párazáróak, ezért alsó felületén esetenként párakicsapódás észlelhető. Ha a funkció indokolja, akkor az innen visszacsepegő nedvességet páraáteresztő tetőfóliával kell levezetni. A lemezek rögzítését, az alátámasztó lécezés vagy gerendázat kiosztását és a felrakással kapcsolatos egyéb fontos tudnivalókat az AQUAWELL LINE bitumenes hullámlemezek Beépítési útmutató -ja részletezi. : 190 mm széles 280 mm széles 330 mm széles Vörös RE RE RE0 Barna BR BR BR0 Fekete BK BK BK0 LINE bitumenes hullámlemez 10 év garancia AC AirVent Univerzális gerincalátét elem, 300 mm széles, 5 fm hosszú tekercsben Funkció: kúpcserép alatti fokozott vízzárást és teljes porhózárást biztosít, azonban nem biztosítja a szabad átszellőzést csak a pára részleges kijutását. Szélein öntapadó csíkokkal rögzíthető a cserép felületéhez. Alkalmas tető és élgerincen is. Szabad szellőző keresztmetszet: nem értelmezhető Vörös Barna Fekete RE BR BK0 Anyaga: Bitumennel átitatott, préselt cellulózrost hordozórétegű lemez, festett felülettel. Felülete fényes. Felhasználási terület:nyaralók, kerti pavilonok, mezőgazdasági és ipari csarnoképületek tetőfedésének vagy falburkolatának kialakításához, 7 és 85 -os hajlásszög között alkalmazva. Táblaméret mm Bruttó lemezterület 1,86 m 2 Nettó lemezterület 1,54 m 2 (20 feletti tetőnél) Hullámok száma 10 db Rögzítések száma db szeg/tábla, hajlásszögtől függően Hullámméret 90/35 mm Vonatkozó szabvány: EN 534 Lüftomat 75 1m-es univerzális szellőző gerincalátét profil, kúpcserép alá Funkció: kúpcserép alatti kiszellőzést biztosítja vízzárás és porhózárás mellett. Szélein sűrű seprűk biztosítják a cserépidomhoz való illeszkedést. Szabad szellőző keresztmetszet: 125cm 2 /fm tetősíkonként AQUAWELL LINE Vörös Barna Zöld Fekete Bitumen hullámlemez RE BR GR BK000 Lüftomat Vörös Barna Fekete RE BR BK0

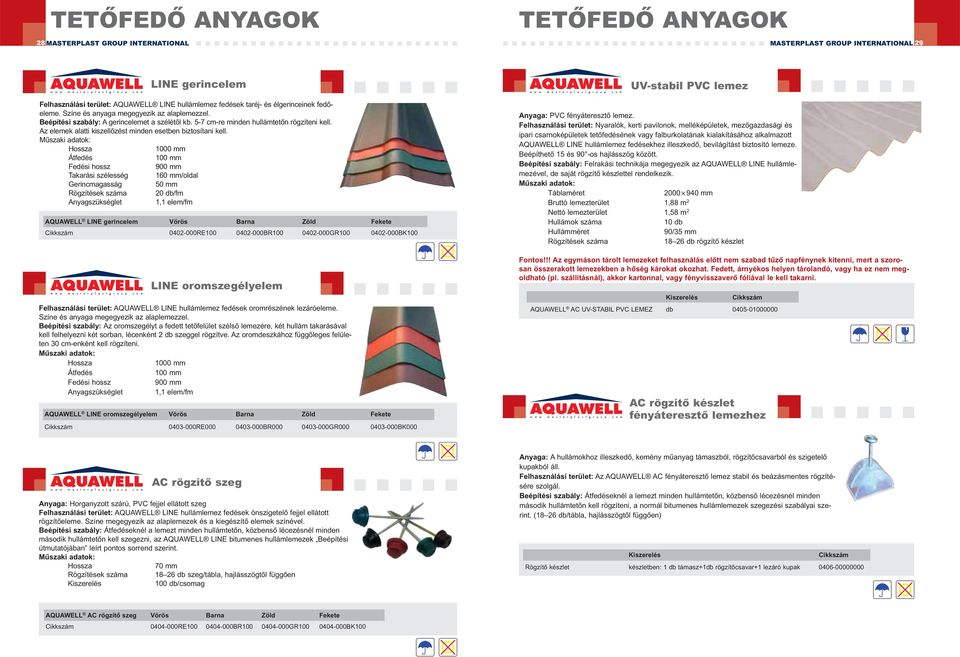

15 TETŐFEDŐ ANYAGOK 28 MASTERPLAST GROUP INTERNATIONAL TETŐFEDŐ ANYAGOK MASTERPLAST GROUP INTERNATIONAL 29 LINE gerincelem Felhasználási terület: AQUAWELL LINE hullámlemez fedések taréj- és élgerinceinek fedőeleme. Színe és anyaga megegyezik az alaplemezzel. Beépítési szabály: A gerincelemet a szélétől kb. 5-7 cm-re minden hullámtetőn rögzíteni kell. Az elemek alatti kiszellőzést minden esetben biztosítani kell. Hossza 1000 mm Átfedés 100 mm Fedési hossz 900 mm Takarási szélesség 160 mm/oldal Gerincmagasság 50 mm Rögzítések száma 20 db/fm Anyagszükséglet 1,1 elem/fm AQUAWELL LINE gerincelem Vörös Barna Zöld Fekete RE BR GR BK100 LINE oromszegélyelem Felhasználási terület: AQUAWELL LINE hullámlemez fedések oromrészének lezáróeleme. Színe és anyaga megegyezik az alaplemezzel. Beépítési szabály: Az oromszegélyt a fedett tetőfelület szélső lemezére, két hullám takarásával kell felhelyezni két sorban, lécenként 2 db szeggel rögzítve. Az oromdeszkához függőleges felületen 30 cm-enként kell rögzíteni. Hossza 1000 mm Átfedés 100 mm Fedési hossz 900 mm Anyagszükséglet 1,1 elem/fm AQUAWELL LINE oromszegélyelem Vörös Barna Zöld Fekete RE BR GR BK000 UV-stabil PVC lemez Anyaga: PVC fényáteresztő lemez. Felhasználási terület: Nyaralók, kerti pavilonok, melléképületek, mezőgazdasági és ipari csarnoképületek tetőfedésének vagy falburkolatának kialakításához alkalmazott AQUAWELL LINE hullámlemez fedésekhez illeszkedő, bevilágítást biztosító lemeze. Beépíthető 15 és 90 -os hajlásszög között. Beépítési szabály: Felrakási technikája megegyezik az AQUAWELL LINE hullámlemezével, de saját rögzítő készlettel rendelkezik. Táblaméret mm Bruttó lemezterület 1,88 m 2 Nettó lemezterület 1,58 m 2 Hullámok száma 10 db Hullámméret 90/35 mm Rögzítések száma db rögzítő készlet Fontos!!! Az egymáson tárolt lemezeket felhasználás előtt nem szabad tűző napfénynek kitenni, mert a szorosan összerakott lemezekben a hőség károkat okozhat. Fedett, árnyékos helyen tárolandó, vagy ha ez nem megoldható (pl. szállításnál), akkor kartonnal, vagy fényvisszaverő fóliával le kell takarni. AQUAWELL AC UV-STABIL PVC LEMEZ db AC rögzítő készlet fényáteresztő lemezhez AC rögzítő szeg Anyaga: Horganyzott szárú, PVC fejjel ellátott szeg Felhasználási terület: AQUAWELL LINE hullámlemez fedések önszigetelő fejjel ellátott rögzítőeleme. Színe megegyezik az alaplemezek és a kiegészítő elemek színével. Beépítési szabály: Átfedéseknél a lemezt minden hullámtetőn, közbenső lécezésnél minden második hullámtetőn kell szegezni, az AQUAWELL LINE bitumenes hullámlemezek Beépítési útmutatójában leírt pontos sorrend szerint. Hossza 70 mm Rögzítések száma db szeg/tábla, hajlásszögtől függően 100 db/csomag Anyaga: A hullámokhoz illeszkedő, kemény műanyag támaszból, rögzítőcsavarból és szigetelő kupakból áll. Felhasználási terület: Az AQUAWELL AC fényáteresztő lemez stabil és beázásmentes rögzítésére szolgál. Beépítési szabály: Átfedéseknél a lemezt minden hullámtetőn, közbenső lécezésnél minden második hullámtetőn kell rögzíteni, a normál bitumenes hullámlemezek szegezési szabályai szerint. (18 26 db/tábla, hajlásszögtől függően) Rögzítő készlet készletben: 1 db támasz+1db rögzítőcsavar+1 lezáró kupak AQUAWELL AC rögzítő szeg Vörös Barna Zöld Fekete RE BR GR BK100

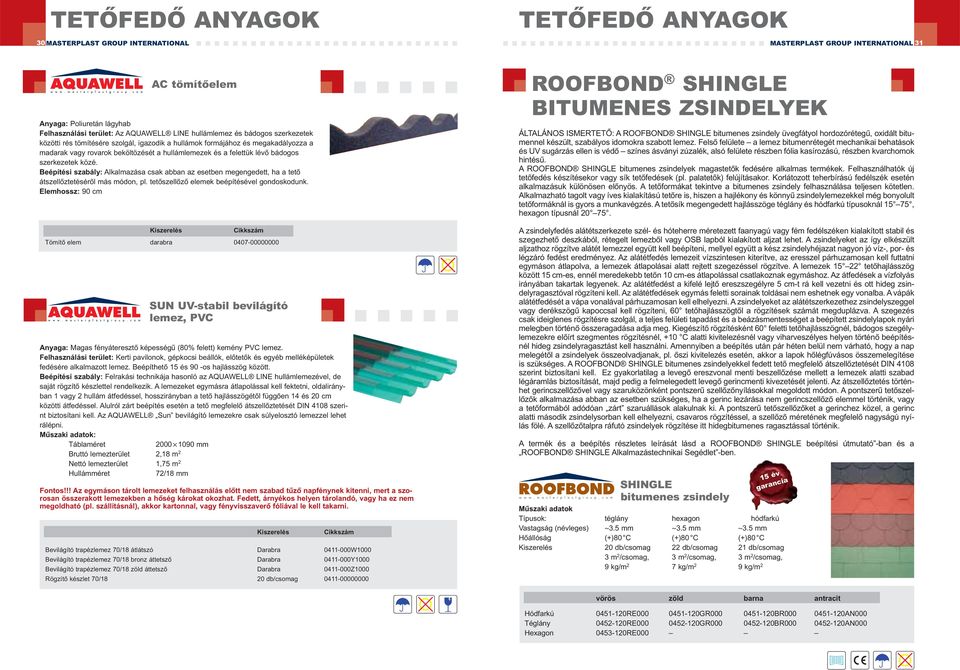

16 TETŐFEDŐ ANYAGOK 30 MASTERPLAST GROUP INTERNATIONAL TETŐFEDŐ ANYAGOK MASTERPLAST GROUP INTERNATIONAL 31 AC tömítőelem Anyaga: Poliuretán lágyhab Felhasználási terület: Az AQUAWELL LINE hullámlemez és bádogos szerkezetek közötti rés tömítésére szolgál, igazodik a hullámok formájához és megakadályozza a madarak vagy rovarok beköltözését a hullámlemezek és a felettük lévő bádogos szerkezetek közé. Beépítési szabály: Alkalmazása csak abban az esetben megengedett, ha a tető átszellőztetéséről más módon, pl. tetőszellőző elemek beépítésével gondoskodunk. Elemhossz: 90 cm Tömítő elem darabra SUN UV-stabil bevilágító lemez, PVC Anyaga: Magas fényáteresztő képességű (80% felett) kemény PVC lemez. Felhasználási terület: Kerti pavilonok, gépkocsi beállók, előtetők és egyéb melléképületek fedésére alkalmazott lemez. Beépíthető 15 és 90 -os hajlásszög között. Beépítési szabály: Felrakási technikája hasonló az AQUAWELL LINE hullámlemezével, de saját rögzítő készlettel rendelkezik. A lemezeket egymásra átlapolással kell fektetni, oldalirányban 1 vagy 2 hullám átfedéssel, hosszirányban a tető hajlásszögétől függően 14 és 20 cm közötti átfedéssel. Alulról zárt beépítés esetén a tető megfelelő átszellőztetését DIN 4108 szerint biztosítani kell. Az AQUAWELL Sun bevilágító lemezekre csak súlyelosztó lemezzel lehet rálépni. Táblaméret mm Bruttó lemezterület 2,18 m 2 Nettó lemezterület 1,75 m 2 Hullámméret 72/18 mm Fontos!!! Az egymáson tárolt lemezeket felhasználás előtt nem szabad tűző napfénynek kitenni, mert a szorosan összerakott lemezekben a hőség károkat okozhat. Fedett, árnyékos helyen tárolandó, vagy ha ez nem megoldható (pl. szállításnál), akkor kartonnal, vagy fényvisszaverő fóliával le kell takarni. Bevilágító trapézlemez 70/18 átlátszó Darabra W1000 Bevilágító trapézlemez 70/18 bronz áttetsző Darabra Y1000 Bevilágító trapézlemez 70/18 zöld áttetsző Darabra Z1000 Rögzítő készlet 70/18 20 db/csomag ROOFBOND SHINGLE BITUMENES ZSINDELYEK ÁLTALÁNOS ISMERTETŐ: A ROOFBOND SHINGLE bitumenes zsindely üvegfátyol hordozórétegű, oxidált bitumennel készült, szabályos idomokra szabott lemez. Felső felülete a lemez bitumenrétegét mechanikai behatások és UV sugárzás ellen is védő színes ásványi zúzalék, alsó felülete részben fólia kasírozású, részben kvarchomok hintésű. A ROOFBOND SHINGLE bitumenes zsindelyek magastetők fedésére alkalmas termékek. Felhasználhatók új tetőfedés készítésekor vagy sík tetőfedések (pl. palatetők) felújításakor. Korlátozott teherbírású fedélszék esetén alkalmazásuk különösen előnyös. A tetőformákat tekintve a bitumenes zsindely felhasználása teljesen kötetlen. Alkalmazható tagolt vagy íves kialakítású tetőre is, hiszen a hajlékony és könnyű zsindelylemezekkel még bonyolult tetőformáknál is gyors a munkavégzés. A tetősík megengedett hajlásszöge téglány és hódfarkú típusoknál 15 75, hexagon típusnál A zsindelyfedés alátétszerkezete szél- és hóteherre méretezett faanyagú vagy fém fedélszéken kialakított stabil és szegezhető deszkából, rétegelt lemezből vagy OSB lapból kialakított aljzat lehet. A zsindelyeket az így elkészült aljzathoz rögzítve alátét lemezzel együtt kell beépíteni, mellyel együtt a kész zsindelyhéjazat nagyon jó víz-, por- és légzáró fedést eredményez. Az alátétfedés lemezeit vízszintesen kiterítve, az eresszel párhuzamosan kell futtatni egymáson átlapolva, a lemezek átlapolásai alatt rejtett szegezéssel rögzítve. A lemezek tetőhajlásszög között 15 cm-es, ennél meredekebb tetőn 10 cm-es átlapolással csatlakoznak egymáshoz. Az átfedések a vízfolyás irányában takartak legyenek. Az alátétfedést a kifelé lejtő ereszszegélyre 5 cm-t rá kell vezetni és ott hideg zsindelyragasztóval rögzíteni kell. Az alátétfedések egymás feletti sorainak toldásai nem eshetnek egy vonalba. A vápák alátétfedését a vápa vonalával párhuzamosan kell elhelyezni. A zsindelyeket az alátétszerkezethez zsindelyszeggel vagy derékszögű kapoccsal kell rögzíteni, 60 tetőhajlásszögtől a rögzítések számát megduplázva. A szegezés csak ideiglenes rögzítésre szolgál, a teljes felületi tapadást és a beázásmentességet a beépített zsindelylapok nyári melegben történő összeragadása adja meg. Kiegészítő rögzítésként 60 feletti tetőhajlásszögnél, bádogos szegélylemezekre előírt szegmentes rögzítésnél, +10 C alatti kivitelezésnél vagy viharveszélyes helyen történő beépítésnél hideg zsindelyragasztást kell használni. Amennyiben a beépítés után pár héten belül nem várható, hogy a nap melegétől a zsindelyek összeolvadjanak, pl. őszi kivitelezés esetén, akkor a lapok hőlégfúvásos összemelegítése is szükséges. A ROOFBOND SHINGLE bitumenes zsindelyekkel fedett tető megfelelő átszellőztetését DIN 4108 szerint biztosítani kell. Ez gyakorlatilag a levegő ereszvonal menti beszellőzése mellett a lemezek alatti szabad légáramlás biztosítását, majd pedig a felmelegedett levegő gerincmenti kivezetését jelenti. Az átszellőztetés történhet gerincszellőzővel vagy szaruközönként pontszerű szellőzőnyílásokkal megoldott módon. A pontszerű tetőszellőzők alkalmazása abban az esetben szükséges, ha a gerinc lezárása nem gerincszellőző elemmel történik, vagy a tetőformából adódóan zárt szaruállások alakulnak ki. A pontszerű tetőszellőzőket a gerinchez közel, a gerinc alatti második zsindelysorban kell elhelyezni, csavaros rögzítéssel, a szellőző méretének megfelelő nagyságú nyílás fölé. A szellőzőtalpra ráfutó zsindelyek rögzítése itt hidegbitumenes ragasztással történik. A termék és a beépítés részletes leírását lásd a ROOFBOND SHINGLE beépítési útmutató -ban és a ROOFBOND SHINGLE Alkalmazástechnikai Segédlet -ben. SHINGLE bitumenes zsindely 15 év garancia Műszaki adatok Típusok: téglány hexagon hódfarkú Vastagság (névleges) ~3.5 mm ~3.5 mm ~3.5 mm Hőállóság (+)80 C (+)80 C (+)80 C 20 db/csomag 22 db/csomag 21 db/csomag 3 m 2 /csomag, 3 m 2 /csomag, 3 m 2 /csomag, 9 kg/m 2 7 kg/m 2 9 kg/m 2 vörös zöld barna antracit Hódfarkú RE GR BR AN000 Téglány RE GR BR AN000 Hexagon RE000

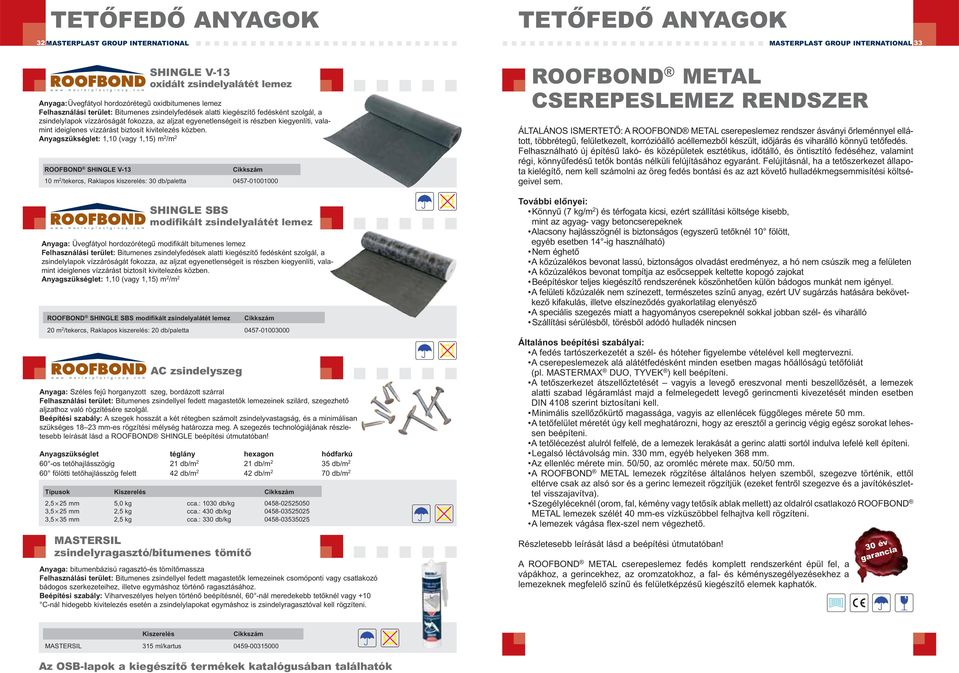

17 TETŐFEDŐ ANYAGOK TETŐFEDŐ ANYAGOK 32 MASTERPLAST GROUP INTERNATIONAL MASTERPLAST GROUP INTERNATIONAL 33 SHINGLE V-13 oxidált zsindelyalátét lemez Anyaga: Üvegfátyol hordozórétegű oxidbitumenes lemez Felhasználási terület: Bitumenes zsindelyfedések alatti kiegészítő fedésként szolgál, a zsindelylapok vízzáróságát fokozza, az aljzat egyenetlenségeit is részben kiegyenlíti, valamint ideiglenes vízzárást biztosít kivitelezés közben. Anyagszükséglet: 1,10 (vagy 1,15) m 2 /m 2 ROOFBOND SHINGLE V m 2 /tekercs, Raklapos kiszerelés: 30 db/paletta SHINGLE SBS modifikált zsindelyalátét lemez Anyaga: Üvegfátyol hordozórétegű modifikált bitumenes lemez Felhasználási terület: Bitumenes zsindelyfedések alatti kiegészítő fedésként szolgál, a zsindelylapok vízzáróságát fokozza, az aljzat egyenetlenségeit is részben kiegyenlíti, valamint ideiglenes vízzárást biztosít kivitelezés közben. Anyagszükséglet: 1,10 (vagy 1,15) m 2 /m 2 ROOFBOND SHINGLE SBS modifikált zsindelyalátét lemez 20 m 2 /tekercs, Raklapos kiszerelés: 20 db/paletta AC zsindelyszeg Anyaga: Széles fejű horganyzott szeg, bordázott szárral Felhasználási terület: Bitumenes zsindellyel fedett magastetők lemezeinek szilárd, szegezhető aljzathoz való rögzítésére szolgál. Beépítési szabály: A szegek hosszát a két rétegben számolt zsindelyvastagság, és a minimálisan szükséges mm-es rögzítési mélység határozza meg. A szegezés technológiájának részletesebb leírását lásd a ROOFBOND SHINGLE beépítési útmutatóban! Anyagszükséglet téglány hexagon hódfarkú 60 -os tetőhajlásszögig 21 db/m 2 21 db/m 2 35 db/m 2 60 fölötti tetőhajlásszög felett 42 db/m 2 42 db/m 2 70 db/m 2 Típusok 2,5 25 mm 5,0 kg cca.: 1030 db/kg ,5 25 mm 2,5 kg cca.: 430 db/kg ,5 35 mm 2,5 kg cca.: 330 db/kg MASTERSIL zsindelyragasztó/bitumenes tömítő Anyaga: bitumenbázisú ragasztó-és tömítőmassza Felhasználási terület: Bitumenes zsindellyel fedett magastetők lemezeinek csomóponti vagy csatlakozó bádogos szerkezeteihez, illetve egymáshoz történő ragasztásához. Beépítési szabály: Viharveszélyes helyen történő beépítésnél, 60 -nál meredekebb tetőknél vagy +10 C-nál hidegebb kivitelezés esetén a zsindelylapokat egymáshoz is zsindelyragasztóval kell rögzíteni. ROOFBOND METAL CSEREPESLEMEZ RENDSZER ÁLTALÁNOS ISMERTETŐ: A ROOFBOND METAL cserepeslemez rendszer ásványi őrleménnyel ellátott, többrétegű, felületkezelt, korrózióálló acéllemezből készült, időjárás és viharálló könnyű tetőfedés. Felhasználható új építésű lakó- és középületek esztétikus, időtálló, és öntisztító fedéséhez, valamint régi, könnyűfedésű tetők bontás nélküli felújításához egyaránt. Felújításnál, ha a tetőszerkezet állapota kielégítő, nem kell számolni az öreg fedés bontási és az azt követő hulladékmegsemmisítési költségeivel sem. További előnyei: Könnyű (7 kg/m 2 ) és térfogata kicsi, ezért szállítási költsége kisebb, mint az agyag- vagy betoncserepeknek Alacsony hajlásszögnél is biztonságos (egyszerű tetőknél 10 fölött, egyéb esetben 14 -ig használható) Nem éghető A kőzúzalékos bevonat lassú, biztonságos olvadást eredményez, a hó nem csúszik meg a felületen A kőzúzalékos bevonat tompítja az esőcseppek keltette kopogó zajokat Beépítéskor teljes kiegészítő rendszerének köszönhetően külön bádogos munkát nem igényel. A felületi kőzúzalék nem színezett, természetes színű anyag, ezért UV sugárzás hatására bekövetkező kifakulás, illetve elszíneződés gyakorlatilag elenyésző A speciális szegezés miatt a hagyományos cserepeknél sokkal jobban szél- és viharálló Szállítási sérülésből, törésből adódó hulladék nincsen Általános beépítési szabályai: A fedés tartószerkezetét a szél- és hóteher figyelembe vételével kell megtervezni. A cserepeslemezek alá alátétfedésként minden esetben magas hőállóságú tetőfóliát (pl. MASTERMAX DUO, TYVEK ) kell beépíteni. A tetőszerkezet átszellőztetését vagyis a levegő ereszvonal menti beszellőzését, a lemezek alatti szabad légáramlást majd a felmelegedett levegő gerincmenti kivezetését minden esetben DIN 4108 szerint biztosítani kell. Minimális szellőzőkürtő magassága, vagyis az ellenlécek függőleges mérete 50 mm. A tetőfelület méretét úgy kell meghatározni, hogy az eresztől a gerincig végig egész sorokat lehessen beépíteni. A tetőlécezést alulról felfelé, de a lemezek lerakását a gerinc alatti sortól indulva lefelé kell építeni. Legalsó léctávolság min. 330 mm, egyéb helyeken 368 mm. Az ellenléc mérete min. 50/50, az oromléc mérete max. 50/50 mm. A ROOFBOND METAL lemezek rögzítése általános helyen szemből, szegezve történik, ettől eltérve csak az alsó sor és a gerinc lemezeit rögzítjük (ezeket fentről szegezve és a javítókészlettel visszajavítva). Szegélyléceknél (orom, fal, kémény vagy tetősík ablak mellett) az oldalról csatlakozó ROOFBOND METAL lemezek szélét 40 mm-es vízküszöbbel felhajtva kell rögzíteni. A lemezek vágása flex-szel nem végezhető. Részletesebb leírását lásd a beépítési útmutatóban! A ROOFBOND METAL cserepeslemez fedés komplett rendszerként épül fel, a vápákhoz, a gerincekhez, az oromzatokhoz, a fal- és kéményszegélyezésekhez a lemezeknek megfelelő színű és felületképzésű kiegészítő elemek kaphatók. 30 év garancia MASTERSIL 315 ml/kartus Az OSB-lapok a kiegészítő termékek katalógusában találhatók

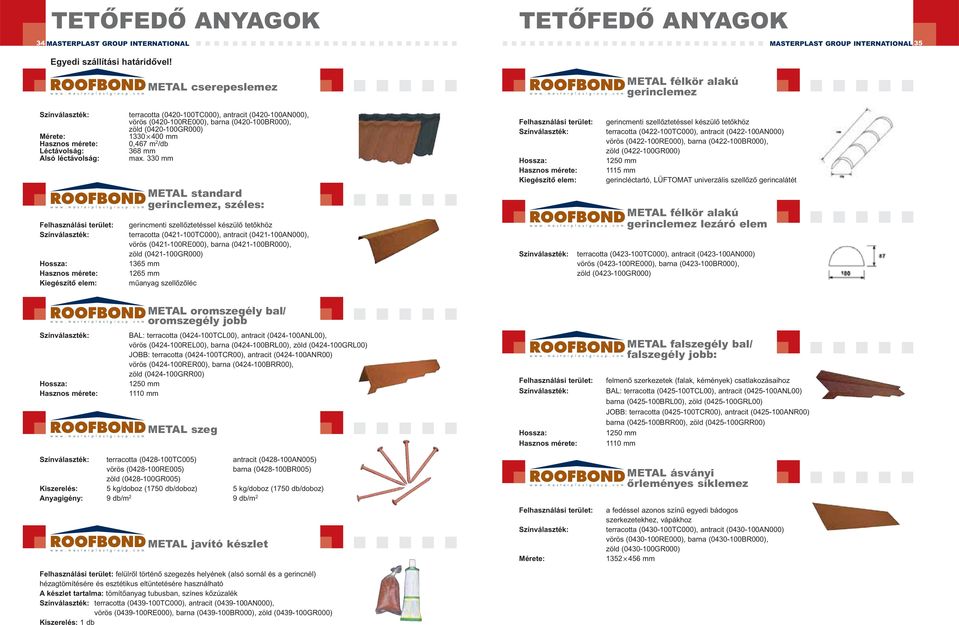

18 TETŐFEDŐ ANYAGOK 34 MASTERPLAST GROUP INTERNATIONAL TETŐFEDŐ ANYAGOK MASTERPLAST GROUP INTERNATIONAL 35 Egyedi szállítási határidővel! METAL cserepeslemez METAL félkör alakú gerinclemez Színválaszték: Mérete: Hasznos mérete: Léctávolság: Alsó léctávolság: Felhasználási terület: Színválaszték: Hossza: Hasznos mérete: Kiegészítő elem: terracotta ( TC000), antracit ( AN000), vörös ( RE000), barna ( BR000), zöld ( GR000) mm 0,467 m 2 /db 368 mm max. 330 mm METAL standard gerinclemez, széles: gerincmenti szellőztetéssel készülő tetőkhöz terracotta ( TC000), antracit ( AN000), vörös ( RE000), barna ( BR000), zöld ( GR000) 1365 mm 1265 mm műanyag szellőzőléc Felhasználási terület: Színválaszték: Hossza: Hasznos mérete: Kiegészítő elem: Színválaszték: gerincmenti szellőztetéssel készülő tetőkhöz terracotta ( TC000), antracit ( AN000) vörös ( RE000), barna ( BR000), zöld ( GR000) 1250 mm 1115 mm gerincléctartó, LÜFTOMAT univerzális szellőző gerincalátét METAL félkör alakú gerinclemez lezáró elem terracotta ( TC000), antracit ( AN000) vörös ( RE000), barna ( BR000), zöld ( GR000) METAL oromszegély bal/ oromszegély jobb Színválaszték: Hossza: Hasznos mérete: BAL: terracotta ( TCL00), antracit ( ANL00), vörös ( REL00), barna ( BRL00), zöld ( GRL00) JOBB: terracotta ( TCR00), antracit ( ANR00) vörös ( RER00), barna ( BRR00), zöld ( GRR00) 1250 mm 1110 mm METAL szeg Felhasználási terület: Színválaszték: Hossza: Hasznos mérete: METAL falszegély bal/ falszegély jobb: felmenő szerkezetek (falak, kémények) csatlakozásaihoz BAL: terracotta ( TCL00), antracit ( ANL00) barna ( BRL00), zöld ( GRL00) JOBB: terracotta ( TCR00), antracit ( ANR00) barna ( BRR00), zöld ( GRR00) 1250 mm 1110 mm Színválaszték: terracotta ( TC005) antracit ( AN005) vörös ( RE005) barna ( BR005) zöld ( GR005) : 5 kg/doboz (1750 db/doboz) 5 kg/doboz (1750 db/doboz) Anyagigény: 9 db/m 2 9 db/m 2 METAL javító készlet Felhasználási terület: felülről történő szegezés helyének (alsó sornál és a gerincnél) hézagtömítésére és esztétikus eltüntetésére használható A készlet tartalma: tömítőanyag tubusban, színes kőzúzalék Színválaszték: terracotta ( TC000), antracit ( AN000), vörös ( RE000), barna ( BR000), zöld ( GR000) : 1 db Felhasználási terület: Színválaszték: Mérete: METAL ásványi őrleményes síklemez a fedéssel azonos színű egyedi bádogos szerkezetekhez, vápákhoz terracotta ( TC000), antracit ( AN000) vörös ( RE000), barna ( BR000), zöld ( GR000) mm

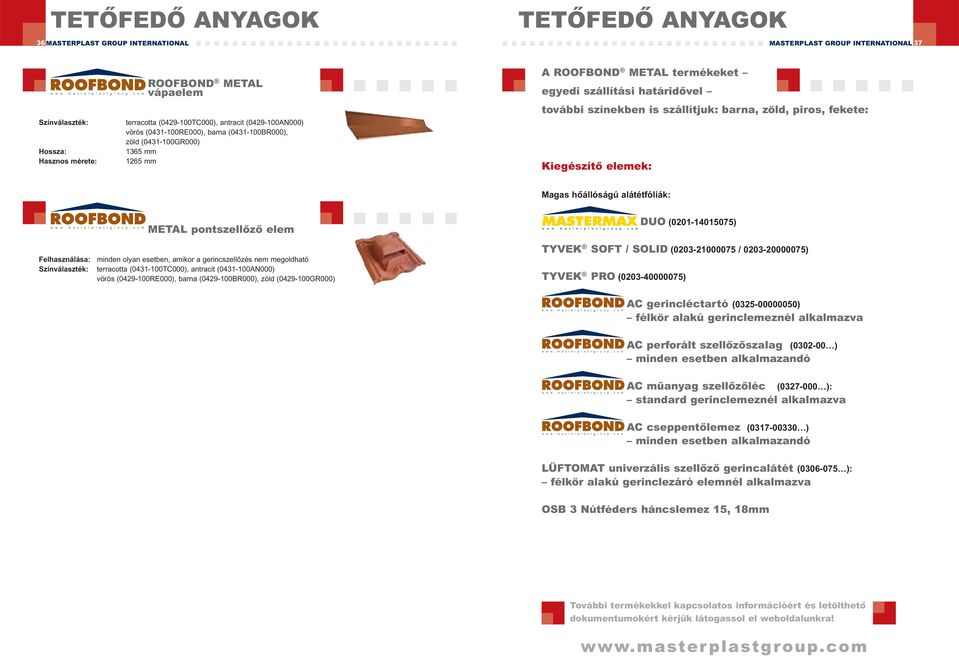

19 TETŐFEDŐ ANYAGOK 36 MASTERPLAST GROUP INTERNATIONAL TETŐFEDŐ ANYAGOK MASTERPLAST GROUP INTERNATIONAL 37 Színválaszték: Hossza: Hasznos mérete: ROOFBOND METAL vápaelem terracotta ( TC000), antracit ( AN000) vörös ( RE000), barna ( BR000), zöld ( GR000) 1365 mm 1265 mm A ROOFBOND METAL termékeket egyedi szállítási határidővel további színekben is szállítjuk: barna, zöld, piros, fekete: Kiegészítő elemek: Magas hőállóságú alátétfóliák: METAL pontszellőző elem DUO ( ) Felhasználása: minden olyan esetben, amikor a gerincszellőzés nem megoldható Színválaszték: terracotta ( TC000), antracit ( AN000) vörös ( RE000), barna ( BR000), zöld ( GR000) TYVEK SOFT / SOLID ( / ) TYVEK PRO ( ) AC gerincléctartó ( ) félkör alakú gerinclemeznél alkalmazva AC perforált szellőzőszalag ( ) minden esetben alkalmazandó AC műanyag szellőzőléc ( ): standard gerinclemeznél alkalmazva AC cseppentőlemez ( ) minden esetben alkalmazandó LÜFTOMAT univerzális szellőző gerincalátét ( ): félkör alakú gerinclezáró elemnél alkalmazva OSB 3 Nútféders háncslemez 15, 18mm További termékekkel kapcsolatos információért és letölthető dokumentumokért kérjük látogassol el weboldalunkra!

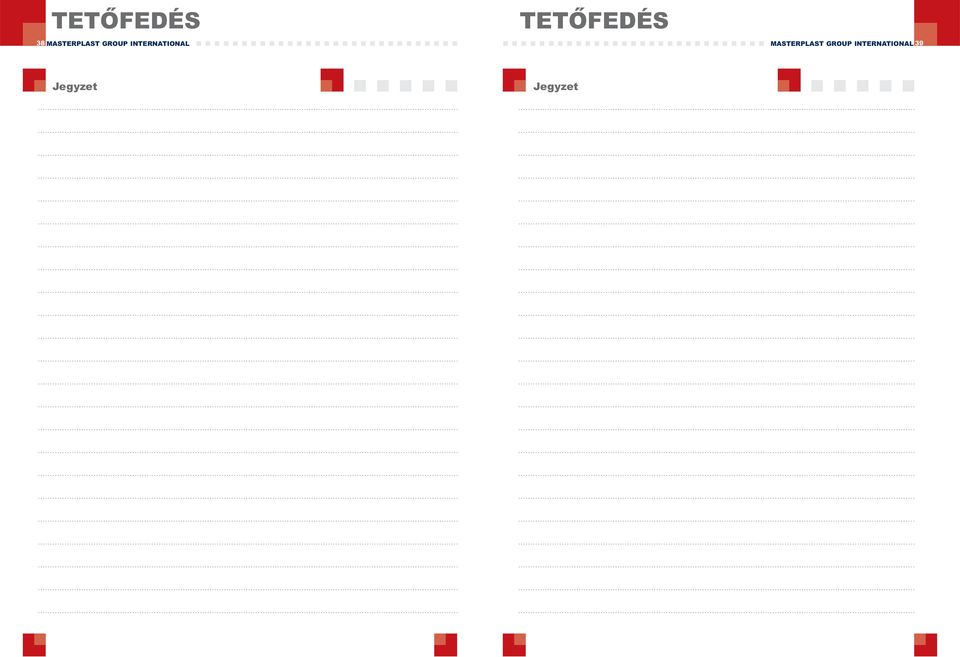

20 TETŐFEDÉS 38 MASTERPLAST GROUP INTERNATIONAL TETŐFEDÉS MASTERPLAST GROUP INTERNATIONAL 39 Jegyzet Jegyzet
