1 Xcomfort rádiós épületfelügyeleti rendszer Kapcsolási példák oldal Készülékadatok oldal Installálás oldal Funkciók oldal X p e c t m o r e. 81

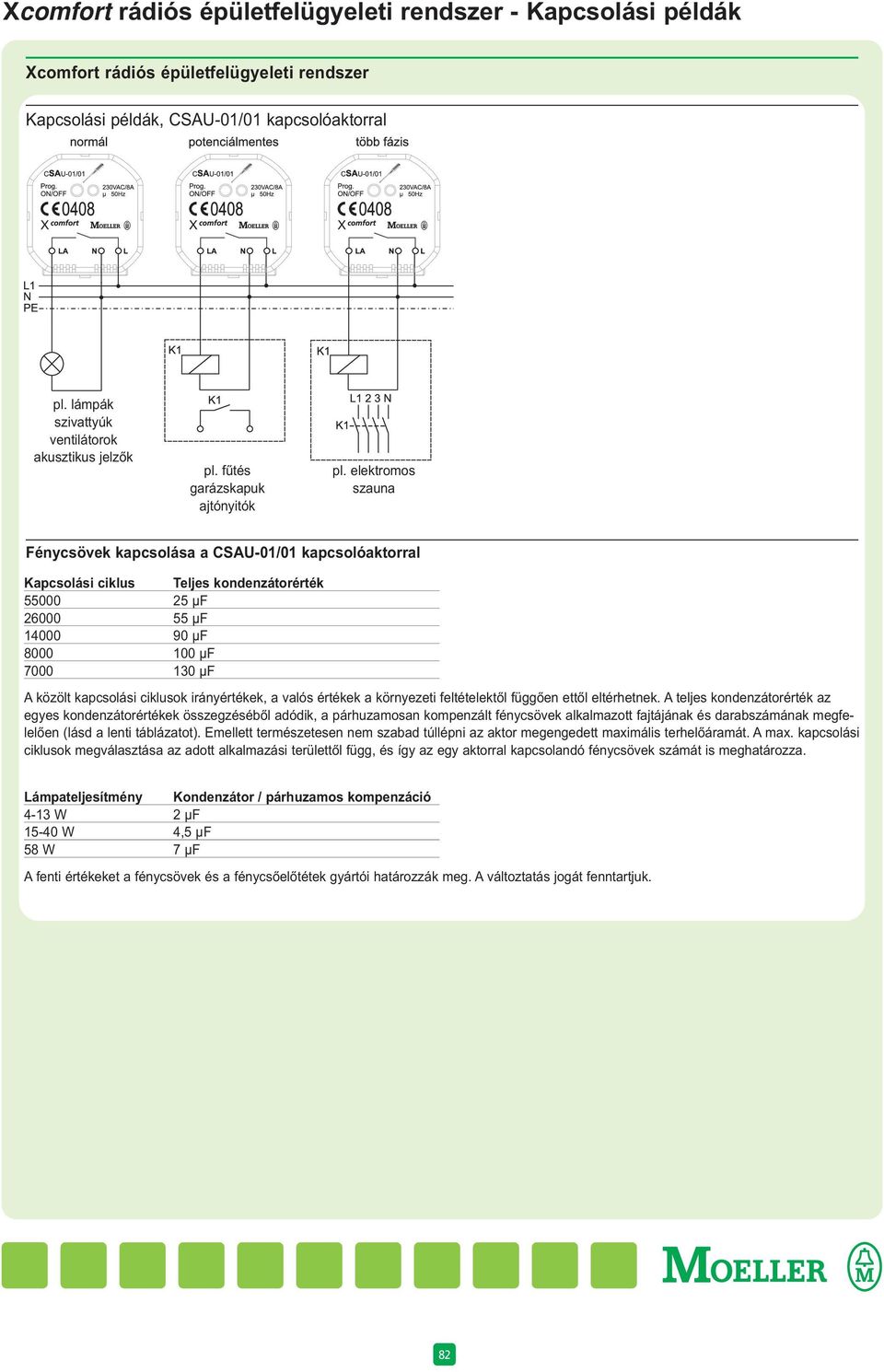

2 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Xcomfort rádiós épületfelügyeleti rendszer Kapcsolási példák, CSAU-01/01 kapcsolóaktorral pl. lámpák szivattyúk ventilátorok akusztikus jelzők pl. fűtés garázskapuk ajtónyitók pl. elektromos szauna Fénycsövek kapcsolása a CSAU-01/01 kapcsolóaktorral Kapcsolási ciklus Teljes kondenzátorérték µf µf µf µf µf A közölt kapcsolási ciklusok irányértékek, a valós értékek a környezeti feltételektől függően ettől eltérhetnek. A teljes kondenzátorérték az egyes kondenzátorértékek összegzéséből adódik, a párhuzamosan kompenzált fénycsövek alkalmazott fajtájának és darabszámának megfelelően (lásd a lenti táblázatot). Emellett természetesen nem szabad túllépni az aktor megengedett maximális terhelőáramát. A max. kapcsolási ciklusok megválasztása az adott alkalmazási területtől függ, és így az egy aktorral kapcsolandó fénycsövek számát is meghatározza. Lámpateljesítmény Kondenzátor / párhuzamos kompenzáció 4-13 W 2 µf W 4,5 µf 58 W 7 µf A fenti értékeket a fénycsövek és a fénycsőelőtétek gyártói határozzák meg. A változtatás jogát fenntartjuk. 82

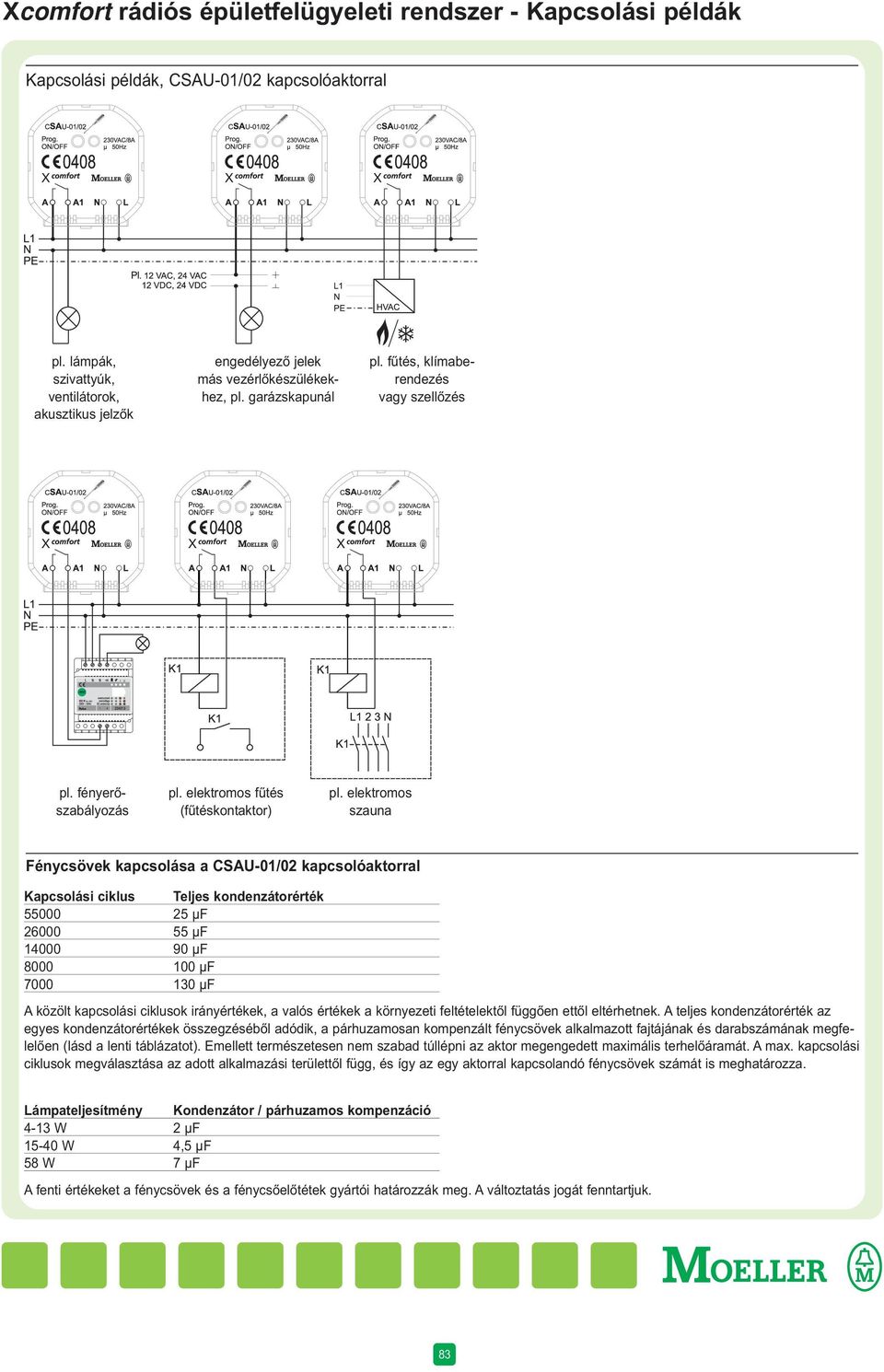

3 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Kapcsolási példák, CSAU-01/02 kapcsolóaktorral pl. lámpák, szivattyúk, ventilátorok, akusztikus jelzők engedélyező jelek más vezérlőkészülékekhez, pl. garázskapunál pl. fűtés, klímaberendezés vagy szellőzés pl. fényerőszabályozás pl. elektromos fűtés (fűtéskontaktor) pl. elektromos szauna Fénycsövek kapcsolása a CSAU-01/02 kapcsolóaktorral Kapcsolási ciklus Teljes kondenzátorérték µf µf µf µf µf A közölt kapcsolási ciklusok irányértékek, a valós értékek a környezeti feltételektől függően ettől eltérhetnek. A teljes kondenzátorérték az egyes kondenzátorértékek összegzéséből adódik, a párhuzamosan kompenzált fénycsövek alkalmazott fajtájának és darabszámának megfelelően (lásd a lenti táblázatot). Emellett természetesen nem szabad túllépni az aktor megengedett maximális terhelőáramát. A max. kapcsolási ciklusok megválasztása az adott alkalmazási területtől függ, és így az egy aktorral kapcsolandó fénycsövek számát is meghatározza. Lámpateljesítmény Kondenzátor / párhuzamos kompenzáció 4-13 W 2 µf W 4,5 µf 58 W 7 µf A fenti értékeket a fénycsövek és a fénycsőelőtétek gyártói határozzák meg. A változtatás jogát fenntartjuk. 83

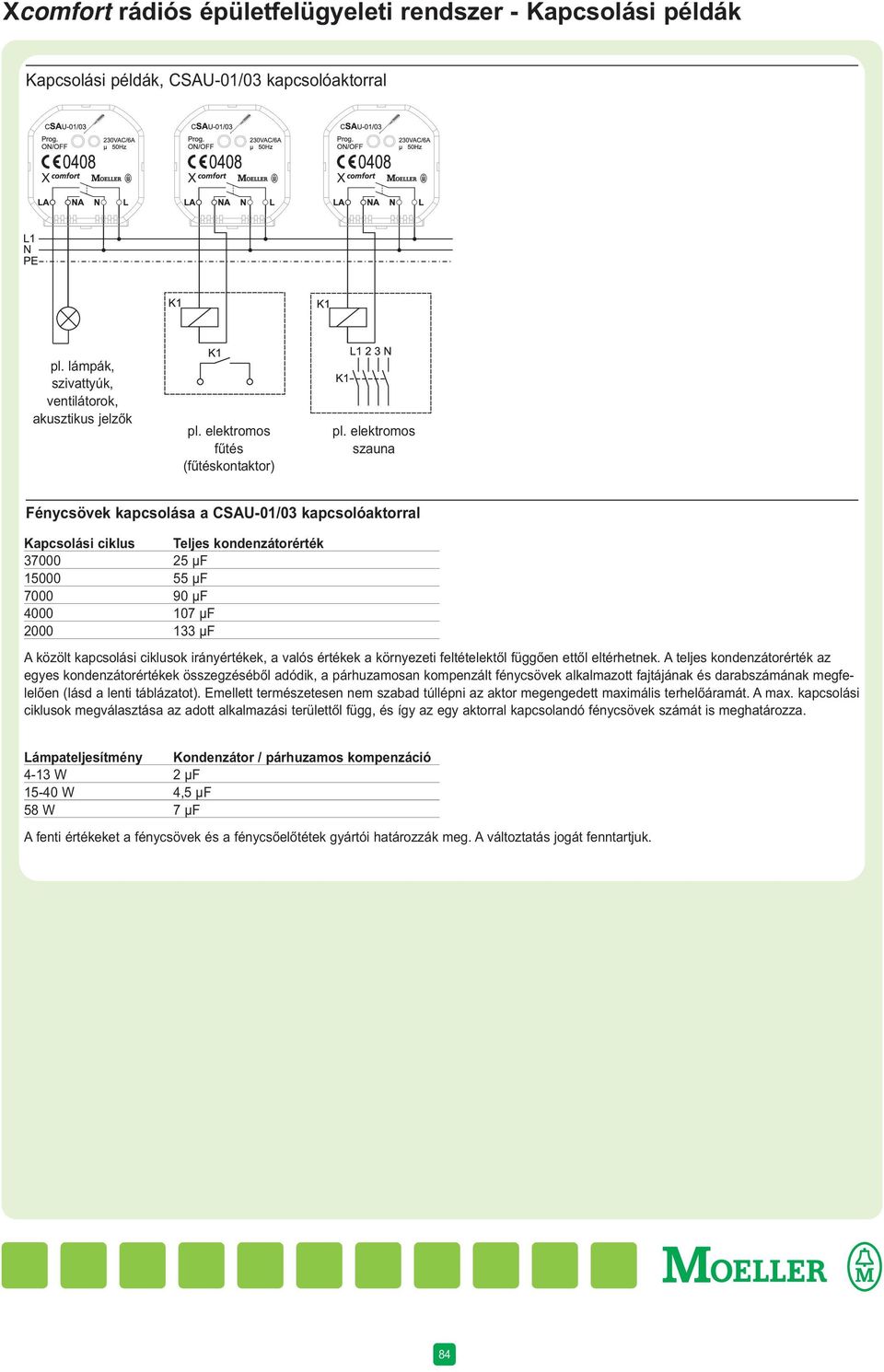

4 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Kapcsolási példák, CSAU-01/03 kapcsolóaktorral pl. lámpák, szivattyúk, ventilátorok, akusztikus jelzők pl. elektromos fűtés (fűtéskontaktor) pl. elektromos szauna Fénycsövek kapcsolása a CSAU-01/03 kapcsolóaktorral Kapcsolási ciklus Teljes kondenzátorérték µf µf µf µf µf A közölt kapcsolási ciklusok irányértékek, a valós értékek a környezeti feltételektől függően ettől eltérhetnek. A teljes kondenzátorérték az egyes kondenzátorértékek összegzéséből adódik, a párhuzamosan kompenzált fénycsövek alkalmazott fajtájának és darabszámának megfelelően (lásd a lenti táblázatot). Emellett természetesen nem szabad túllépni az aktor megengedett maximális terhelőáramát. A max. kapcsolási ciklusok megválasztása az adott alkalmazási területtől függ, és így az egy aktorral kapcsolandó fénycsövek számát is meghatározza. Lámpateljesítmény Kondenzátor / párhuzamos kompenzáció 4-13 W 2 µf W 4,5 µf 58 W 7 µf A fenti értékeket a fénycsövek és a fénycsőelőtétek gyártói határozzák meg. A változtatás jogát fenntartjuk. 84

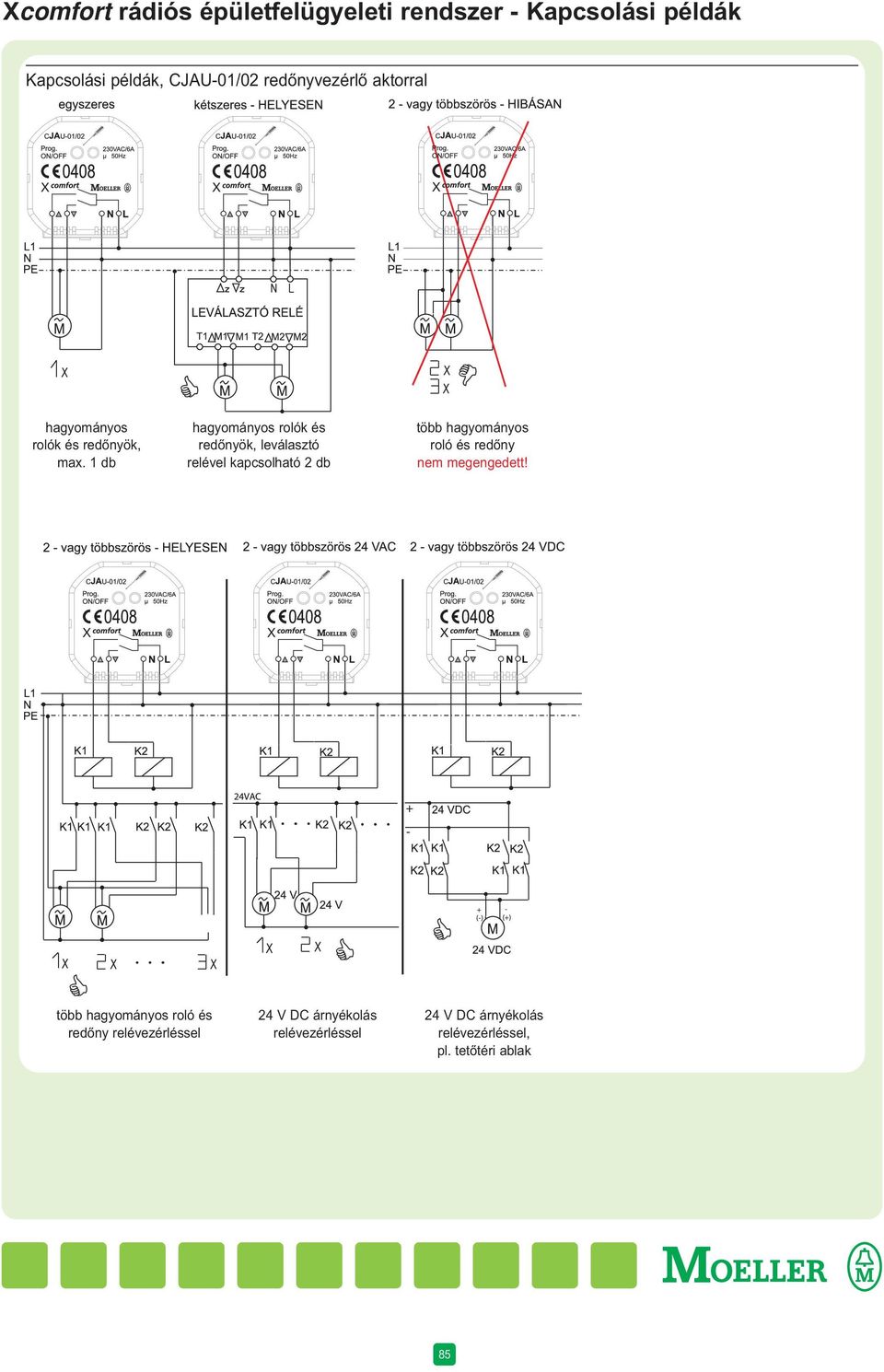

5 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Kapcsolási példák, CJAU-01/02 redőnyvezérlő aktorral hagyományos rolók és redőnyök, max. 1 db hagyományos rolók és redőnyök, leválasztó relével kapcsolható 2 db több hagyományos roló és redőny nem megengedett! több hagyományos roló és redőny relévezérléssel 24 V DC árnyékolás relévezérléssel 24 V DC árnyékolás relévezérléssel, pl. tetőtéri ablak 85

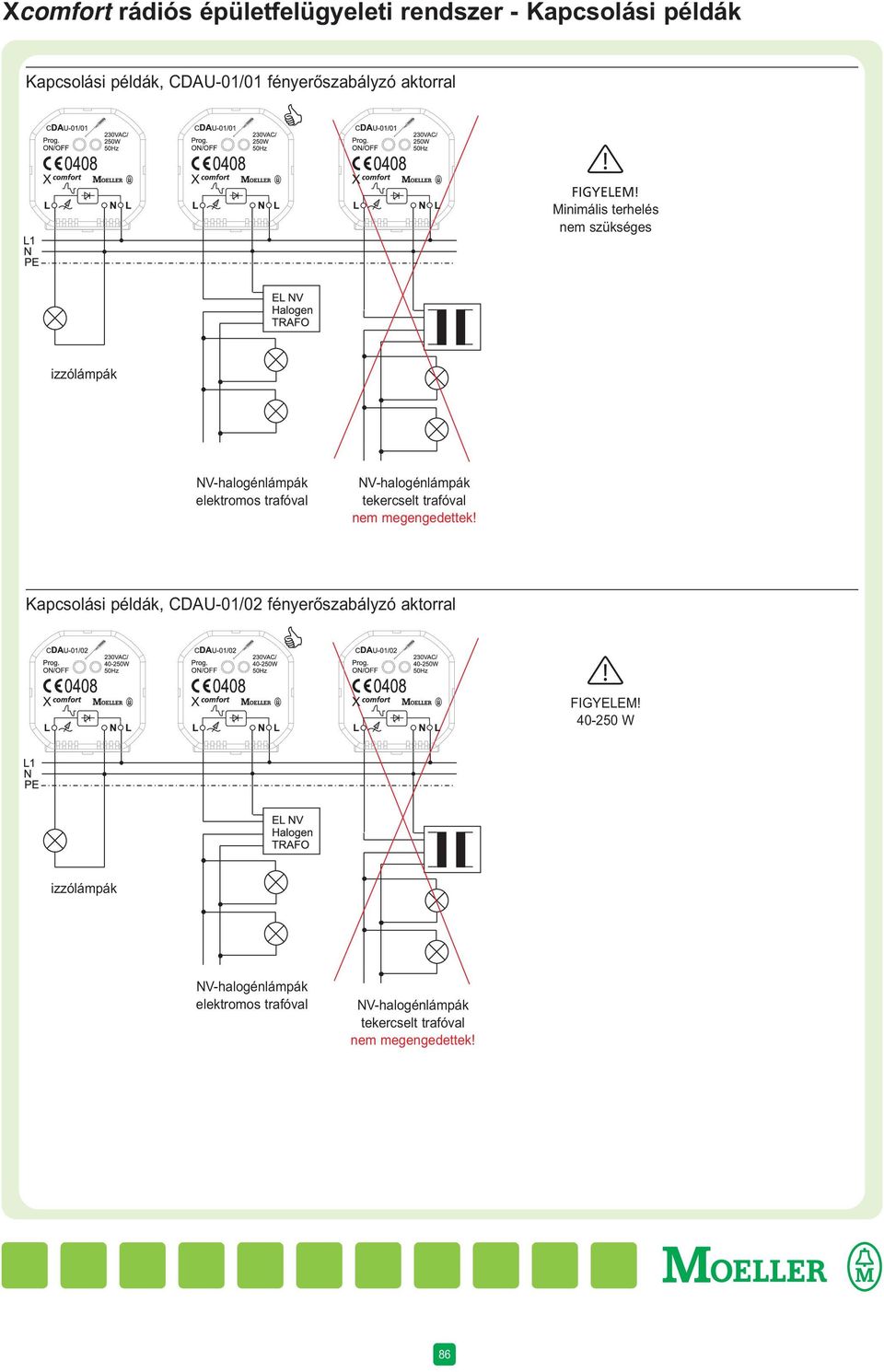

6 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Kapcsolási példák, CDAU-01/01 fényerőszabályzó aktorral FIGYELEM! Minimális terhelés nem szükséges izzólámpák NV-halogénlámpák elektromos trafóval NV-halogénlámpák tekercselt trafóval nem megengedettek! Kapcsolási példák, CDAU-01/02 fényerőszabályzó aktorral FIGYELEM! W izzólámpák NV-halogénlámpák elektromos trafóval NV-halogénlámpák tekercselt trafóval nem megengedettek! 86

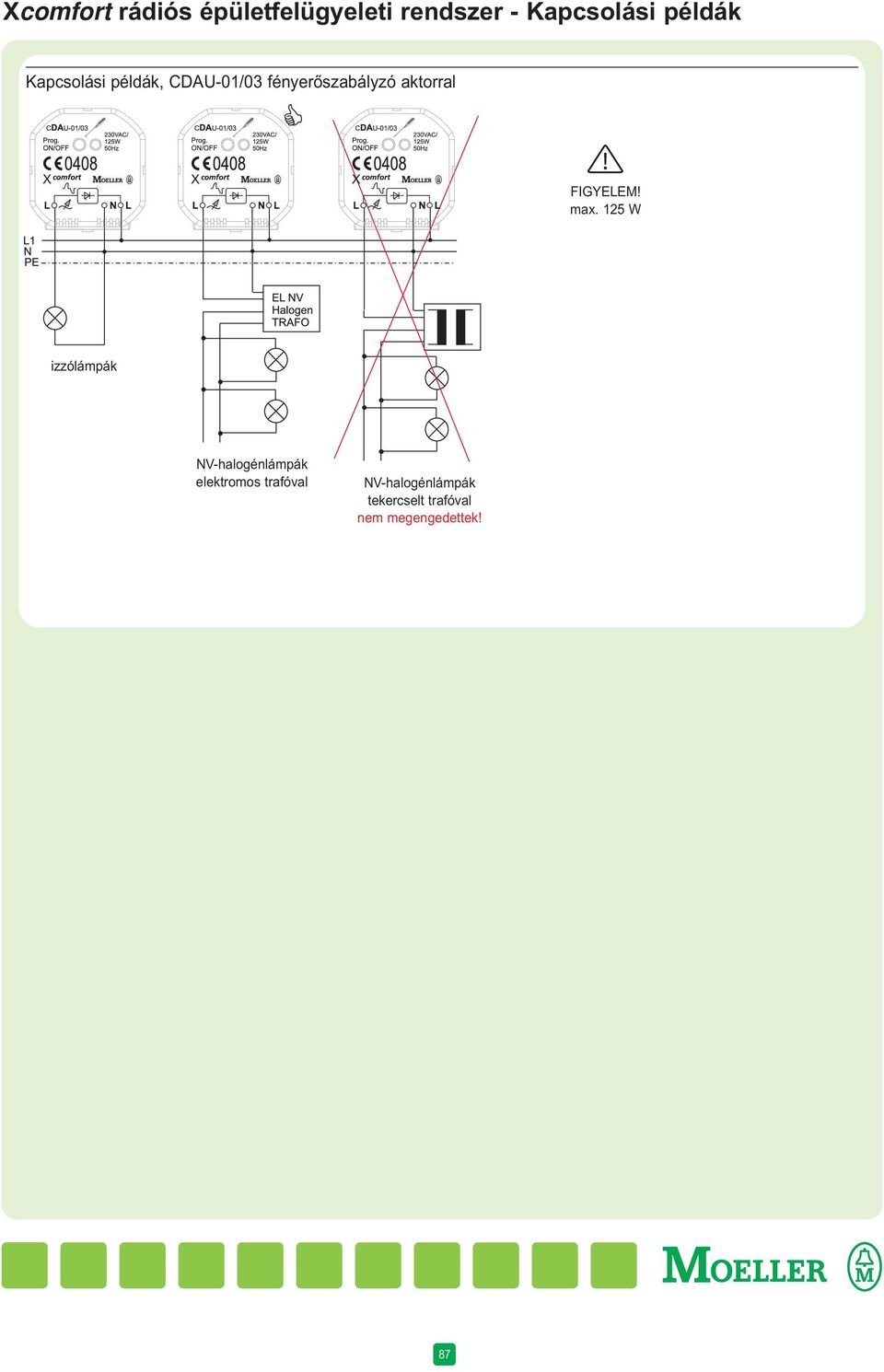

7 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Kapcsolási példák, CDAU-01/03 fényerőszabályzó aktorral FIGYELEM! max. 125 W izzólámpák NV-halogénlámpák elektromos trafóval NV-halogénlámpák tekercselt trafóval nem megengedettek! 87

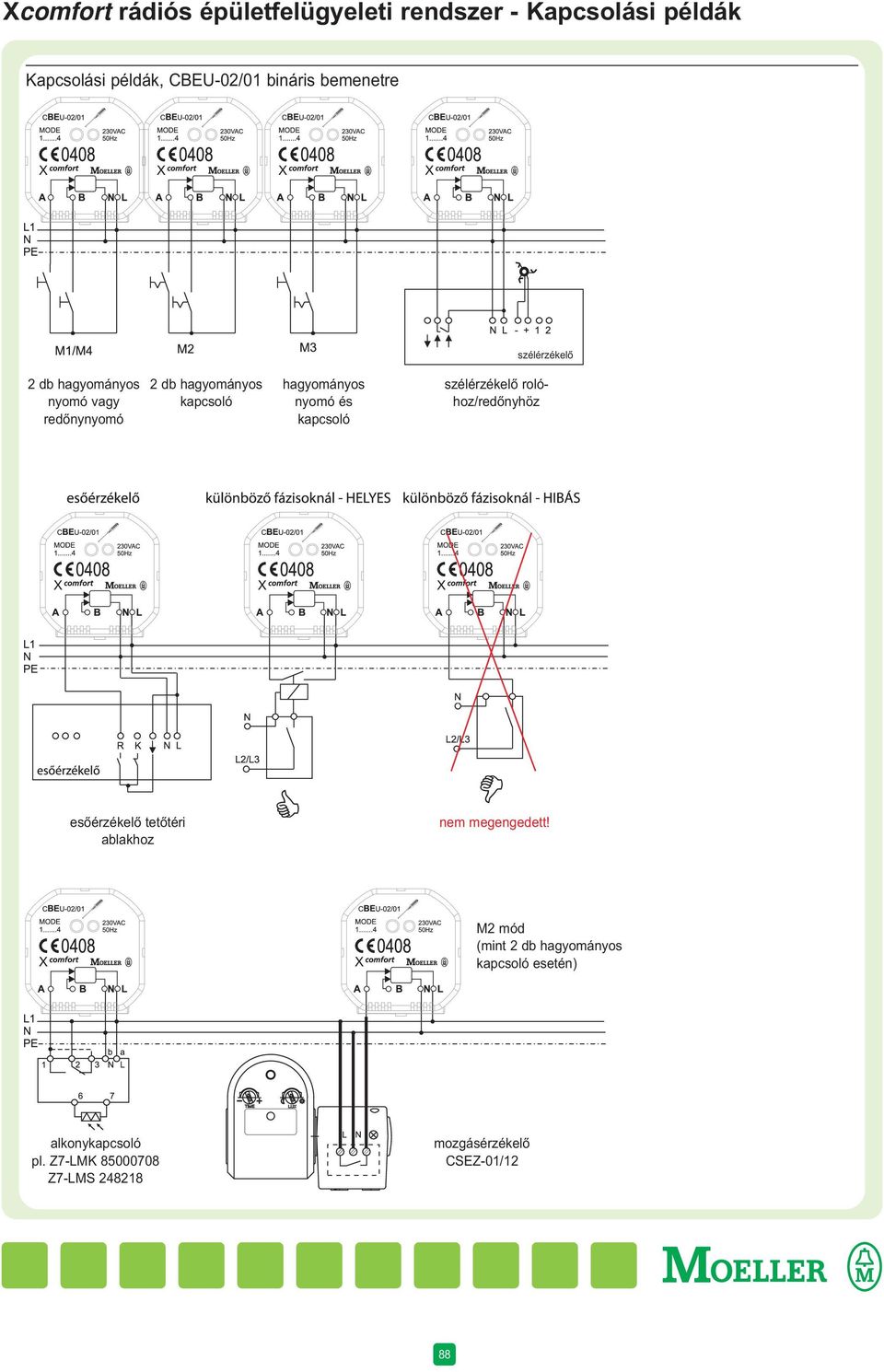

8 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Kapcsolási példák, CBEU-02/01 bináris bemenetre szélérzékelő 2 db hagyományos nyomó vagy redőnynyomó 2 db hagyományos kapcsoló hagyományos nyomó és kapcsoló szélérzékelő rolóhoz/redőnyhöz esőérzékelő tetőtéri ablakhoz nem megengedett! M2 mód (mint 2 db hagyományos kapcsoló esetén) alkonykapcsoló pl. Z7-LMK Z7-LMS mozgásérzékelő CSEZ-01/12 88

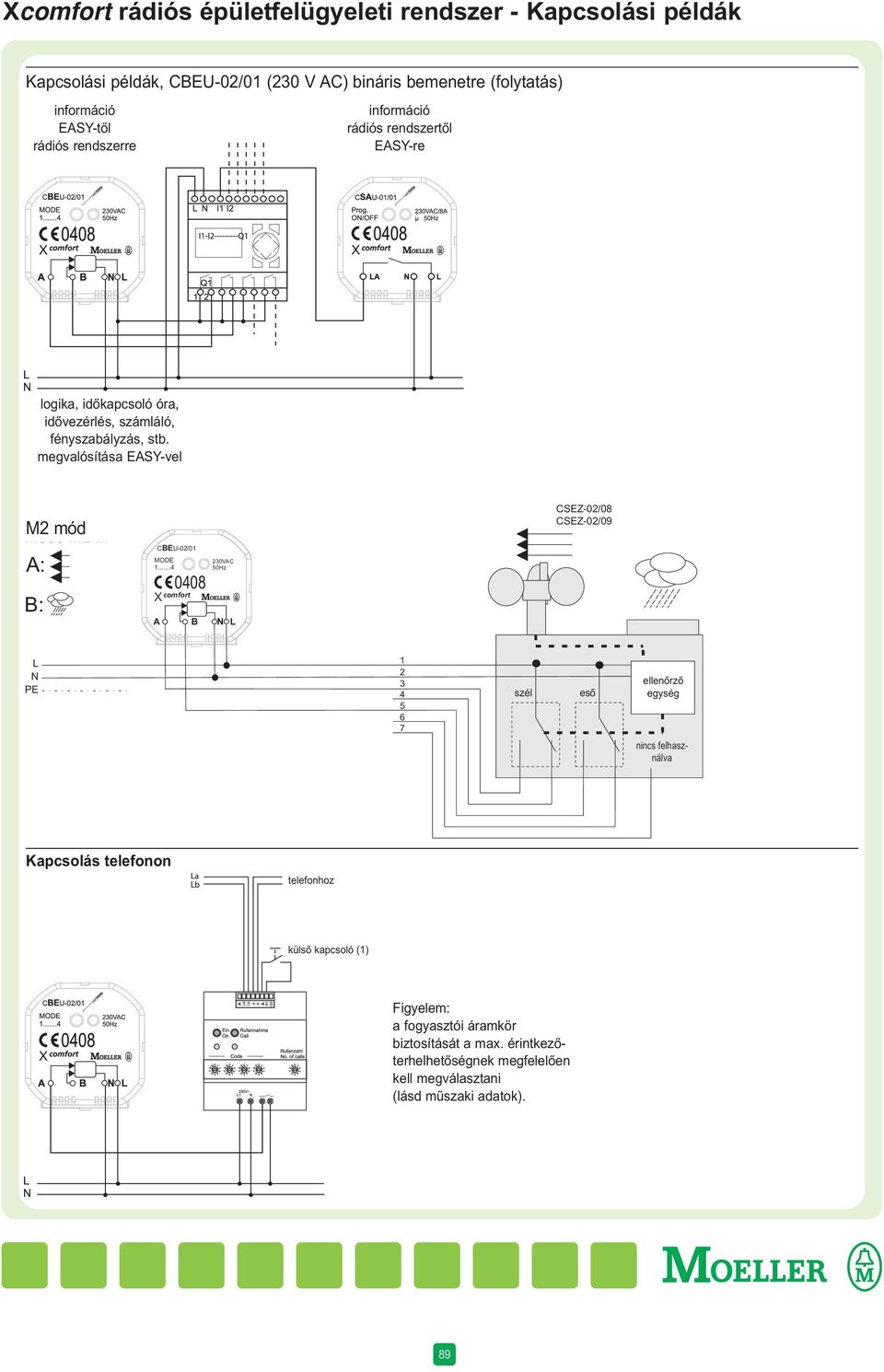

9 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Kapcsolási példák, CBEU-02/01 (230 V AC) bináris bemenetre (folytatás) információ EASY-től rádiós rendszerre információ rádiós rendszertől EASY-re logika, időkapcsoló óra, idővezérlés, számláló, fényszabályzás, stb. megvalósítása EASY-vel M2 mód Mode M2!!! A: B: CBEU-02/01 MODE X comfort 230VAC 50Hz A B N L CSEZ-02/08 CSEZ-02/09 L N PE Wind szél Rain eső ellenőrző Controlunit egység nincs felhasználva Not used Kapcsolás telefonon telefonhoz külső kapcsoló (1) Figyelem: a fogyasztói áramkör biztosítását a max. érintkezőterhelhetőségnek megfelelően kell megválasztani (lásd műszaki adatok). 89

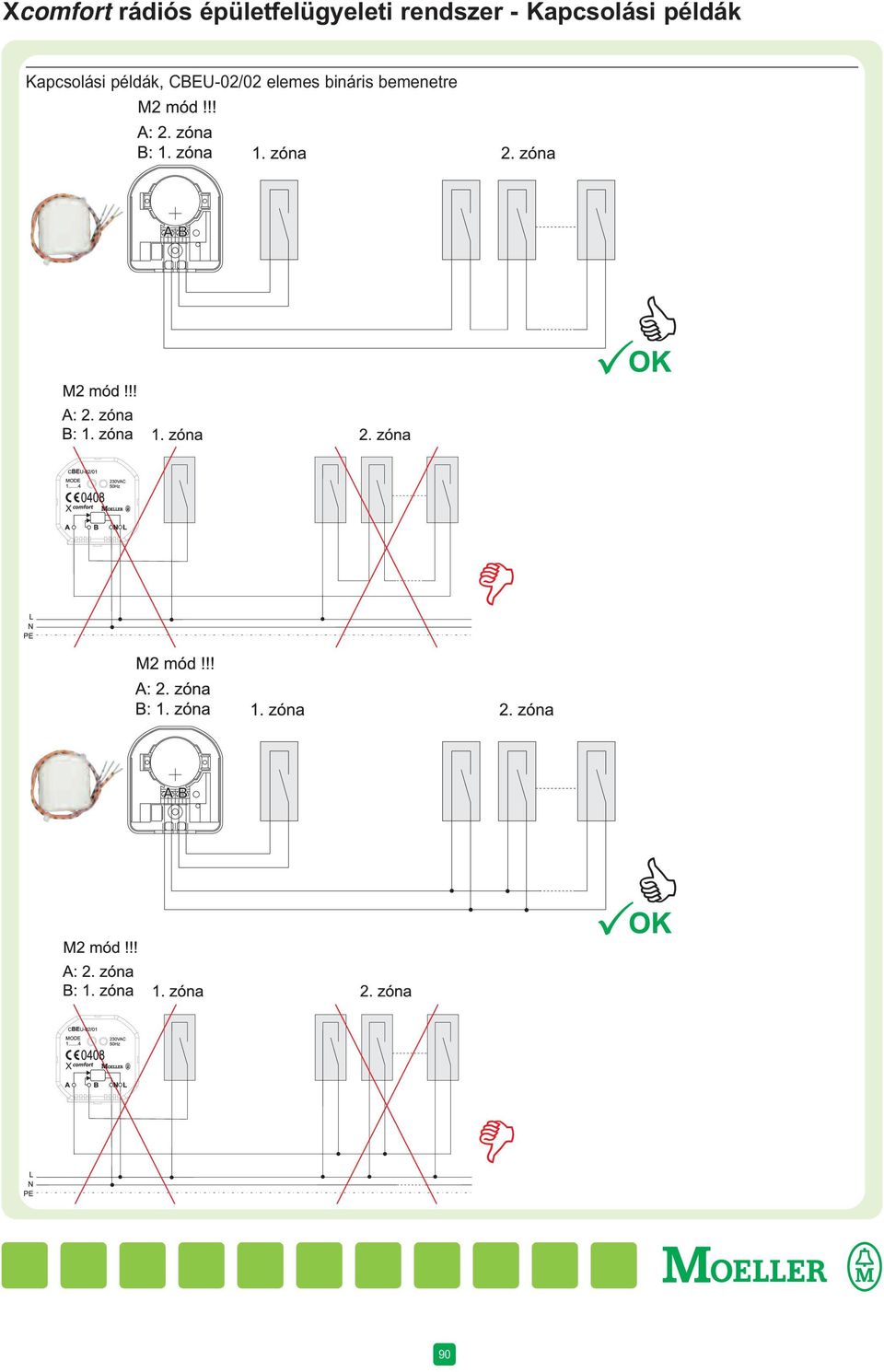

10 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Kapcsolási példák, CBEU-02/02 elemes bináris bemenetre 90

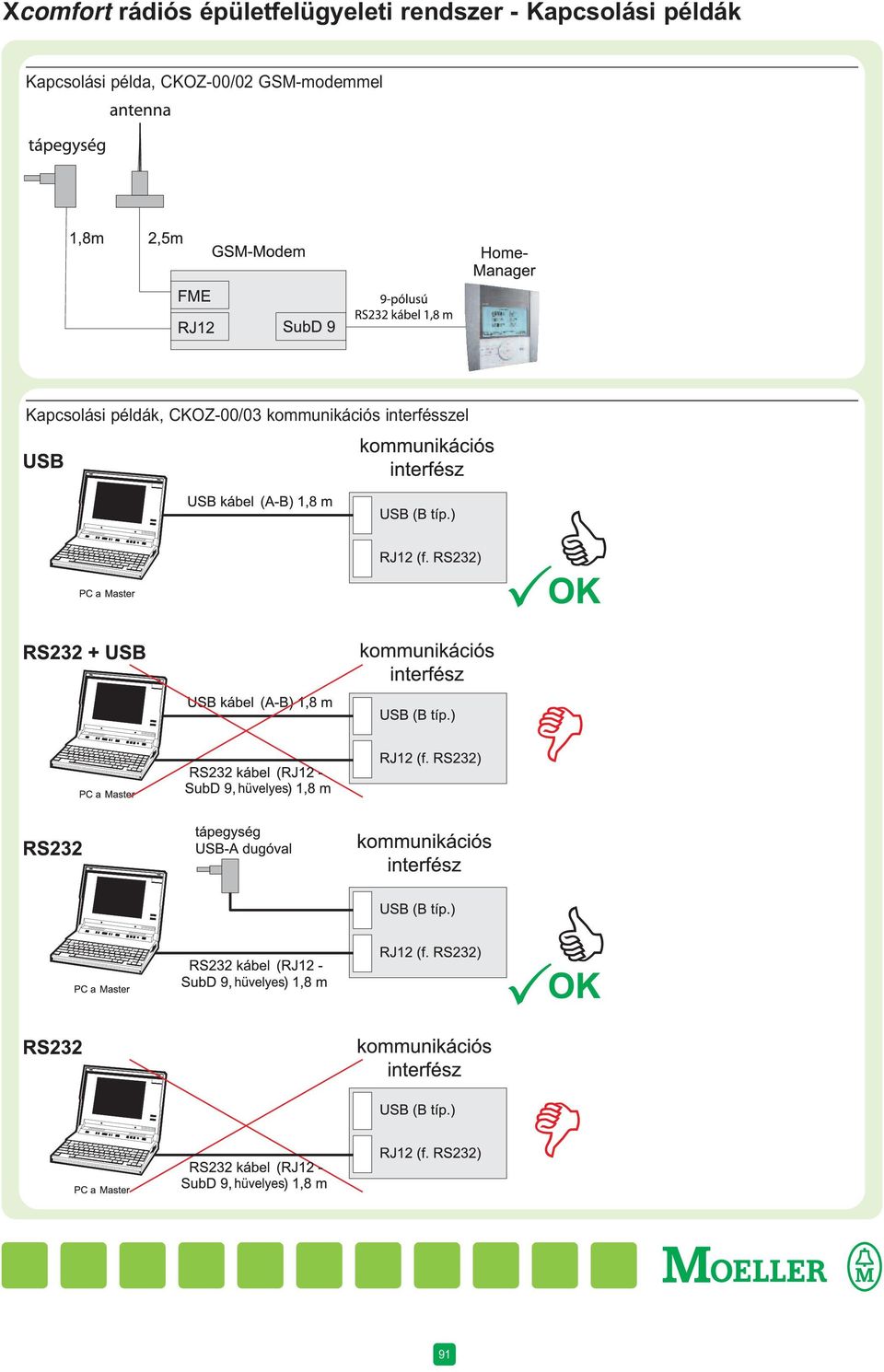

11 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Kapcsolási példa, CKOZ-00/02 GSM-modemmel Kapcsolási példák, CKOZ-00/03 kommunikációs interfésszel 91

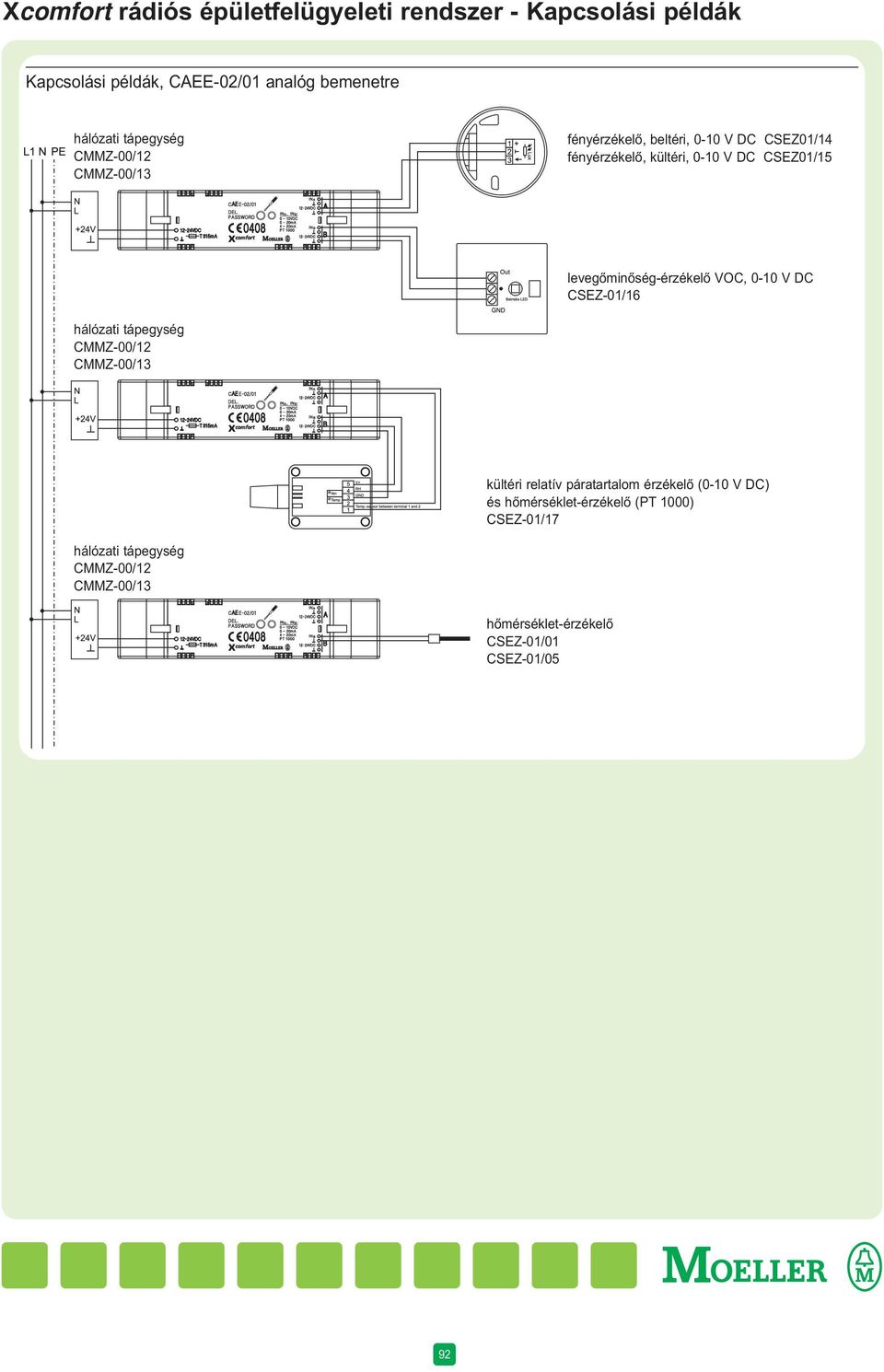

12 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Kapcsolási példák, CAEE-02/01 analóg bemenetre hálózati tápegység CMMZ-00/12 CMMZ-00/13 fényérzékelő, beltéri, 0-10 V DC CSEZ01/14 fényérzékelő, kültéri, 0-10 V DC CSEZ01/15 levegőminőség-érzékelő VOC, 0-10 V DC CSEZ-01/16 hálózati tápegység CMMZ-00/12 CMMZ-00/13 kültéri relatív páratartalom érzékelő (0-10 V DC) és hőmérséklet-érzékelő (PT 1000) CSEZ-01/17 hálózati tápegység CMMZ-00/12 CMMZ-00/13 hőmérséklet-érzékelő CSEZ-01/01 CSEZ-01/05 92

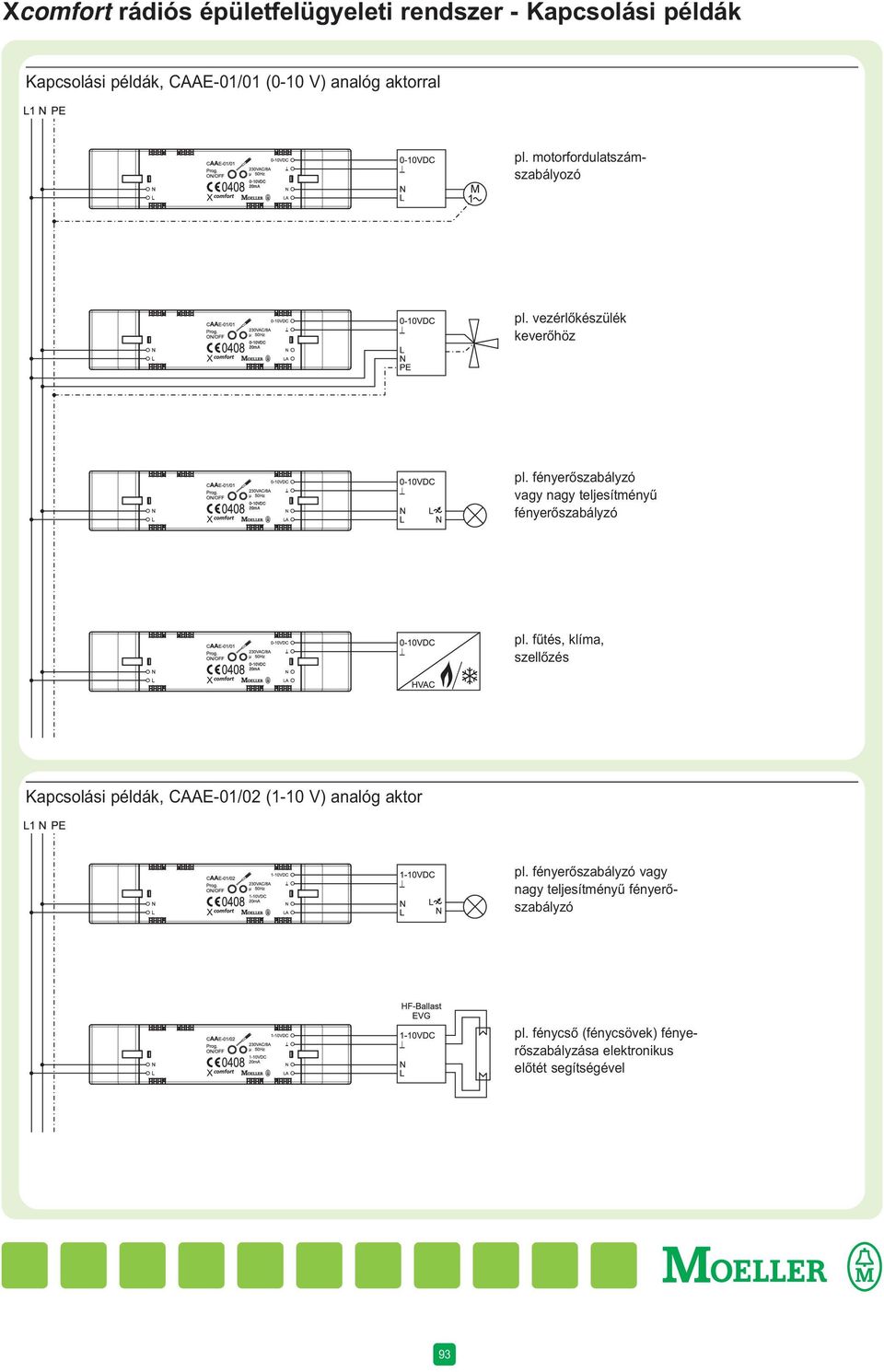

13 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Kapcsolási példák, CAAE-01/01 (0-10 V) analóg aktorral pl. motorfordulatszámszabályozó pl. vezérlőkészülék keverőhöz pl. fényerőszabályzó vagy nagy teljesítményű fényerőszabályzó pl. fűtés, klíma, szellőzés Kapcsolási példák, CAAE-01/02 (1-10 V) analóg aktor pl. fényerőszabályzó vagy nagy teljesítményű fényerőszabályzó pl. fénycső (fénycsövek) fényerőszabályzása elektronikus előtét segítségével 93

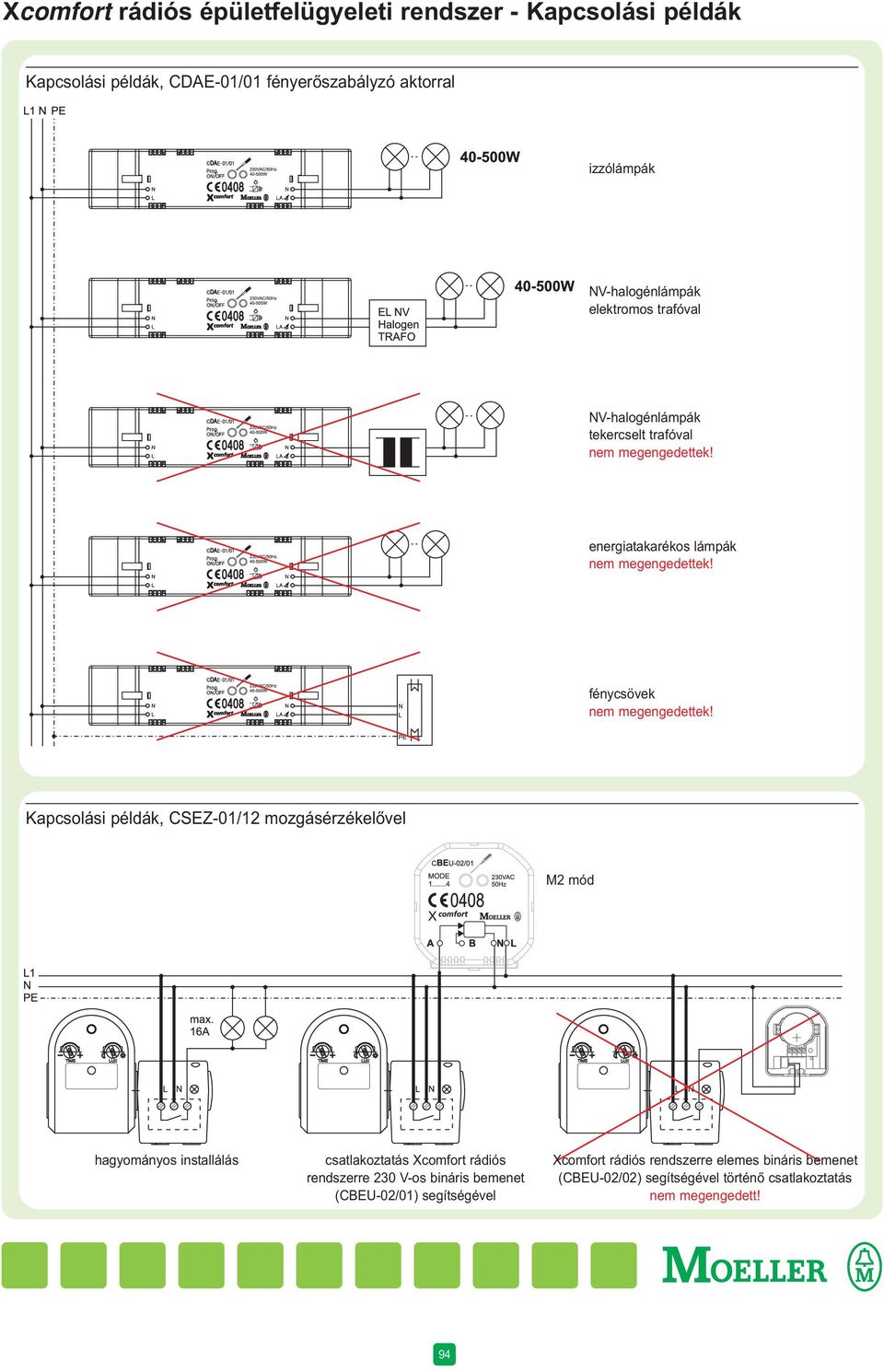

14 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Kapcsolási példák, CDAE-01/01 fényerőszabályzó aktorral izzólámpák NV-halogénlámpák elektromos trafóval NV-halogénlámpák tekercselt trafóval nem megengedettek! energiatakarékos lámpák nem megengedettek! fénycsövek nem megengedettek! Kapcsolási példák, CSEZ-01/12 mozgásérzékelővel M2 mód hagyományos installálás csatlakoztatás Xcomfort rádiós rendszerre 230 V-os bináris bemenet (CBEU-02/01) segítségével Xcomfort rádiós rendszerre elemes bináris bemenet (CBEU-02/02) segítségével történő csatlakoztatás nem megengedett! 94

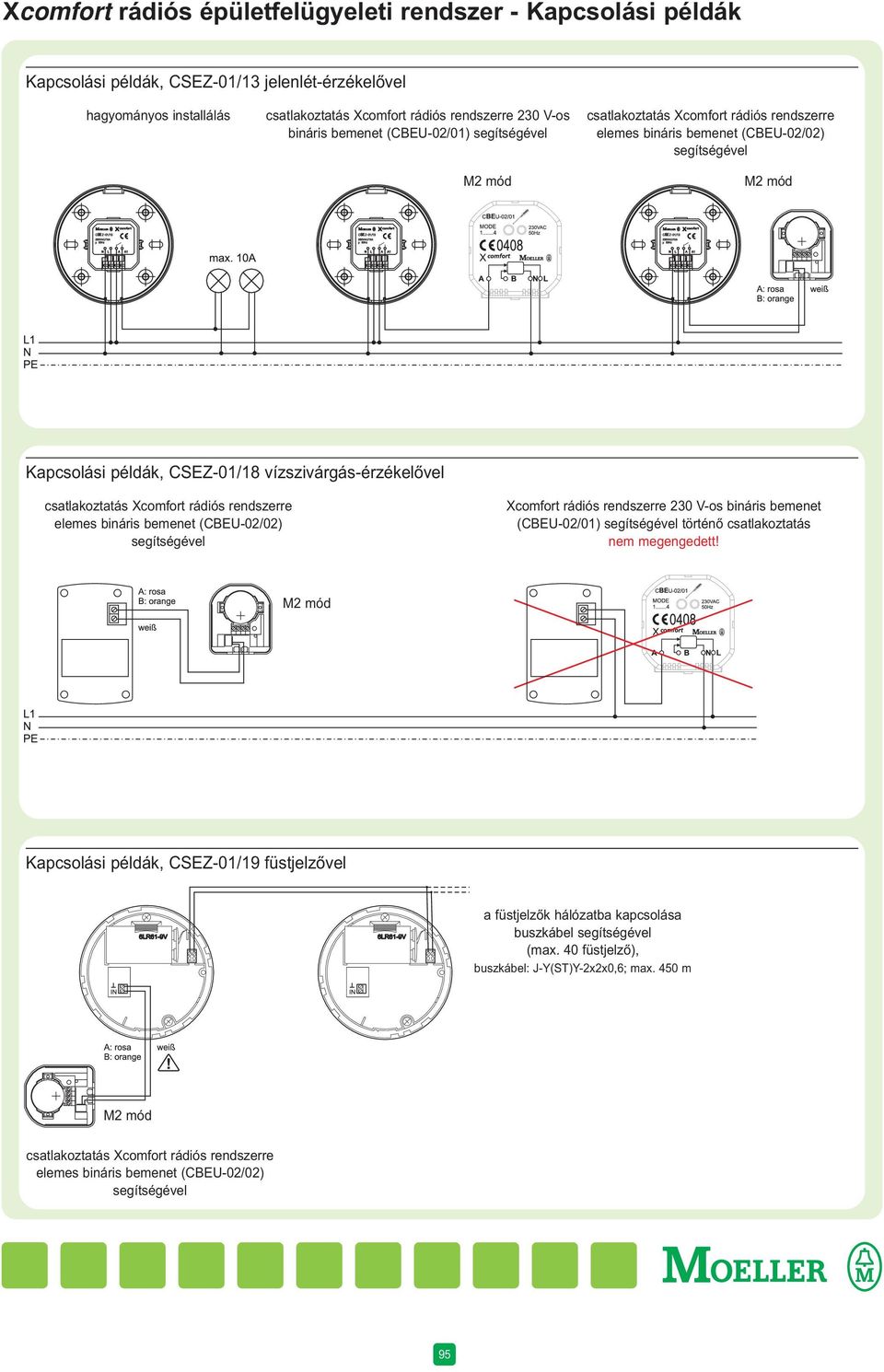

15 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Kapcsolási példák, CSEZ-01/13 jelenlét-érzékelővel hagyományos installálás csatlakoztatás Xcomfort rádiós rendszerre 230 V-os bináris bemenet (CBEU-02/01) segítségével M2 mód csatlakoztatás Xcomfort rádiós rendszerre elemes bináris bemenet (CBEU-02/02) segítségével M2 mód Kapcsolási példák, CSEZ-01/18 vízszivárgás-érzékelővel csatlakoztatás Xcomfort rádiós rendszerre elemes bináris bemenet (CBEU-02/02) segítségével Xcomfort rádiós rendszerre 230 V-os bináris bemenet (CBEU-02/01) segítségével történő csatlakoztatás nem megengedett! M2 mód Kapcsolási példák, CSEZ-01/19 füstjelzővel a füstjelzők hálózatba kapcsolása buszkábel segítségével (max. 40 füstjelző), buszkábel: J-Y(ST)Y-2x2x0,6; max. 450 m M2 mód csatlakoztatás Xcomfort rádiós rendszerre elemes bináris bemenet (CBEU-02/02) segítségével 95

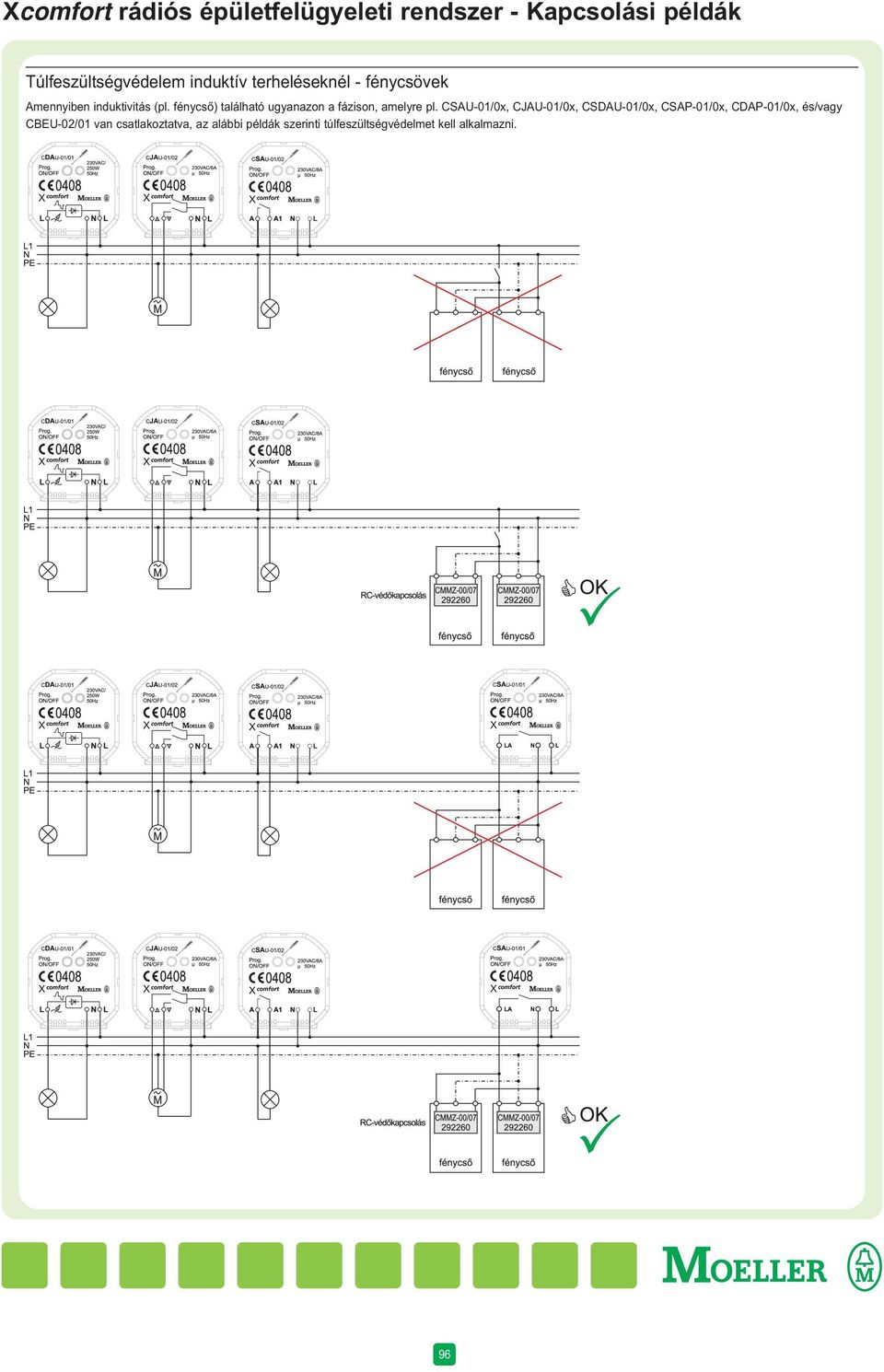

16 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Túlfeszültségvédelem induktív terheléseknél - fénycsövek Amennyiben induktivitás (pl. fénycső) található ugyanazon a fázison, amelyre pl. CSAU-01/0x, CJAU-01/0x, CSDAU-01/0x, CSAP-01/0x, CDAP-01/0x, és/vagy CBEU-02/01 van csatlakoztatva, az alábbi példák szerinti túlfeszültségvédelmet kell alkalmazni. 96

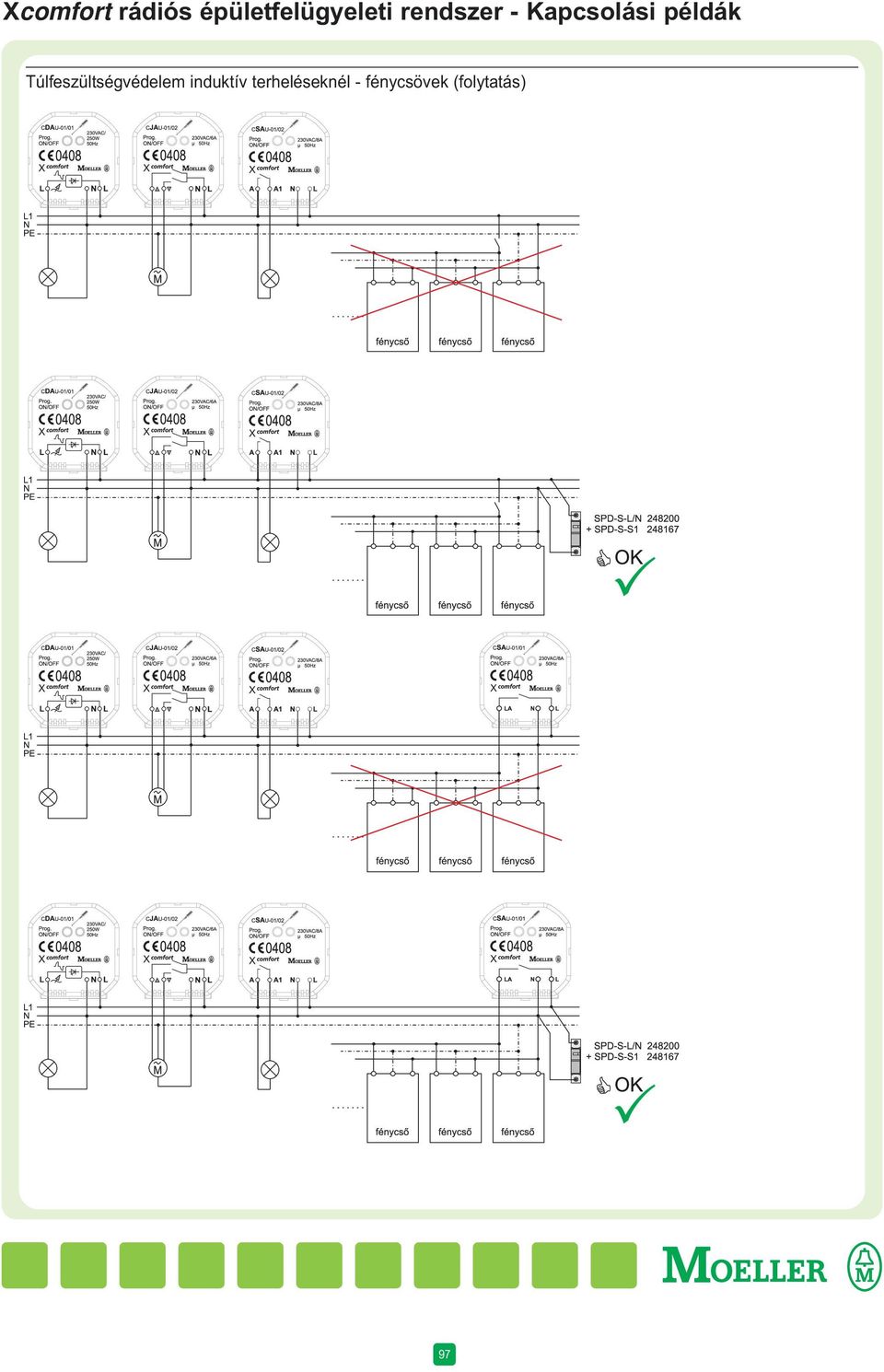

17 Xcomfort rádiós épületfelügyeleti rendszer - Kapcsolási példák Túlfeszültségvédelem induktív terheléseknél - fénycsövek (folytatás) 97

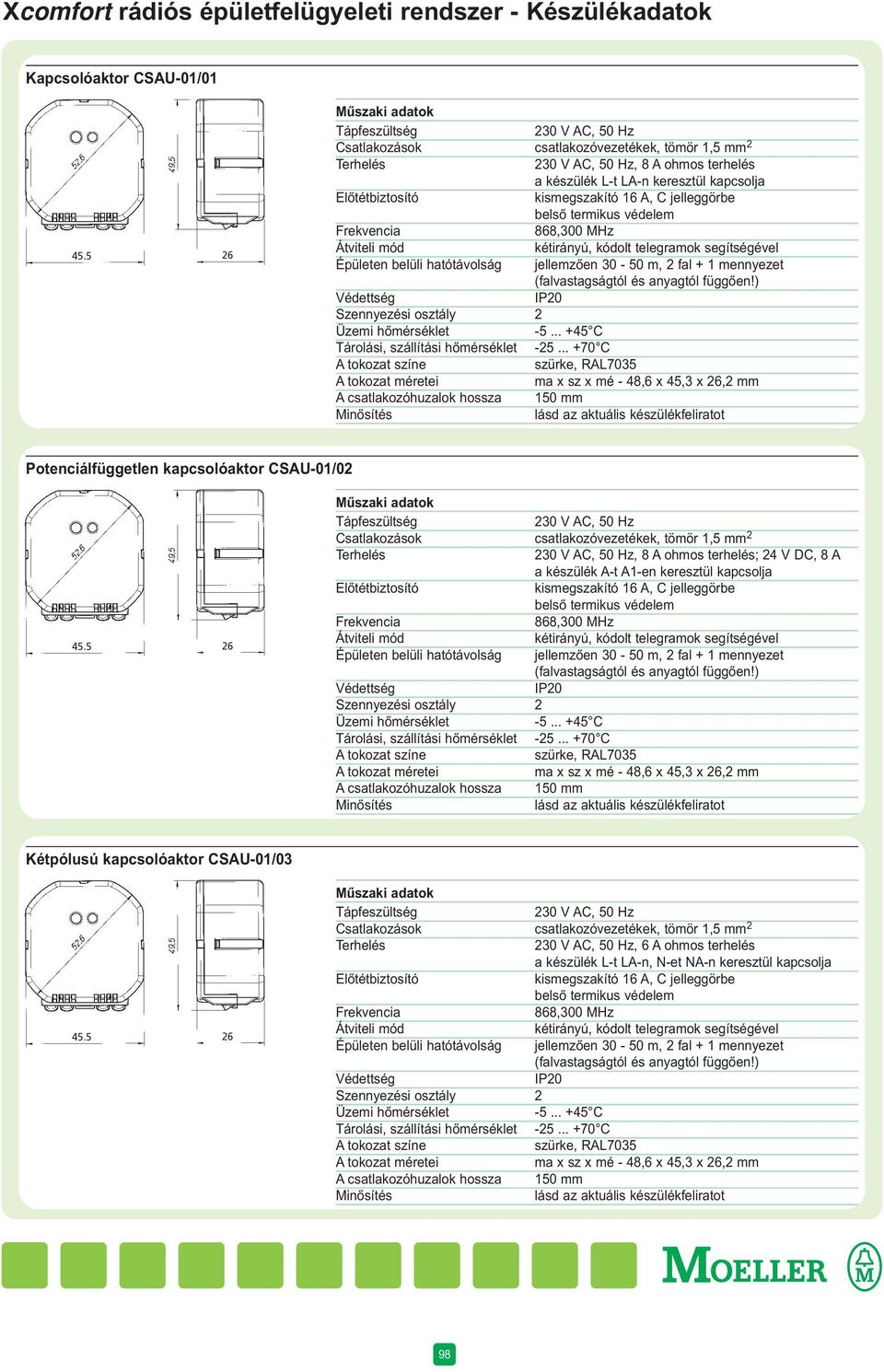

18 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Kapcsolóaktor CSAU-01/ V AC, 50 Hz Csatlakozások csatlakozóvezetékek, tömör 1,5 mm 2 Terhelés 230 V AC, 50 Hz, 8 A ohmos terhelés a készülék L-t LA-n keresztül kapcsolja Előtétbiztosító kismegszakító 16 A, C jelleggörbe belső termikus védelem (falvastagságtól és anyagtól függően!) C szürke, RAL7035 ma x sz x mé - 48,6 x 45,3 x 26,2 mm A csatlakozóhuzalok hossza 150 mm Potenciálfüggetlen kapcsolóaktor CSAU-01/ V AC, 50 Hz Csatlakozások csatlakozóvezetékek, tömör 1,5 mm 2 Terhelés 230 V AC, 50 Hz, 8 A ohmos terhelés; 24 V DC, 8 A a készülék A-t A1-en keresztül kapcsolja Előtétbiztosító kismegszakító 16 A, C jelleggörbe belső termikus védelem (falvastagságtól és anyagtól függően!) C szürke, RAL7035 ma x sz x mé - 48,6 x 45,3 x 26,2 mm A csatlakozóhuzalok hossza 150 mm Kétpólusú kapcsolóaktor CSAU-01/ V AC, 50 Hz Csatlakozások csatlakozóvezetékek, tömör 1,5 mm 2 Terhelés 230 V AC, 50 Hz, 6 A ohmos terhelés a készülék L-t LA-n, N-et NA-n keresztül kapcsolja Előtétbiztosító kismegszakító 16 A, C jelleggörbe belső termikus védelem (falvastagságtól és anyagtól függően!) C szürke, RAL7035 ma x sz x mé - 48,6 x 45,3 x 26,2 mm A csatlakozóhuzalok hossza 150 mm 98

19 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Redőnyvezérlő aktor CJAU-01/ V AC, 50 Hz Csatlakozások csatlakozóvezetékek, tömör 1,5 mm 2 Terhelés 230 V AC, 50 Hz, 6 A ohmos terhelés a készülék L-t váltóérintkezőn keresztül kapcsolja Előtétbiztosító kismegszakító 16 A, C jelleggörbe belső termikus védelem (falvastagságtól és anyagtól függően!) C szürke, RAL7035 ma x sz x mé - 48,6 x 45,3 x 26,2 mm A csatlakozóhuzalok hossza 150 mm Fényerőszabályzó aktor CDAU-01/01, CDAU-01/02, CDAU-01/ V AC, 50 Hz Csatlakozások csatlakozóvezetékek, tömör 1,5 mm 2 Terhelés CDAU-01/ V AC, 50 Hz, 250 W, izzólámpák vagy elektronikus trafók, gyújtásszögvezérlés, induktív TERHELÉS NEM lehetséges! CDAU-01/ V AC, 50 Hz, W izzólámpák vagy elektronikus trafók, gyújtásszögvezérlés, induktív TERHELÉS NEM lehetséges! CDAU-01/ V AC, 50 Hz, 125 W izzólámpák, elektronikus trafók vagy termikus állítóművek, gyújtásszögvezérlés, induktív TERHELÉS NEM lehetséges! Előtétbiztosító kismegszakító 16 A, C jelleggörbe belső túlterhelés- és zárlatvédelem (falvastagságtól és anyagtól függően!) C szürke, RAL7035 ma x sz x mé - 48,6 x 45,3 x 26,2 mm A csatlakozóhuzalok hossza 150 mm A teljesítménycsökkenés módját lásd a következő oldalon. 99

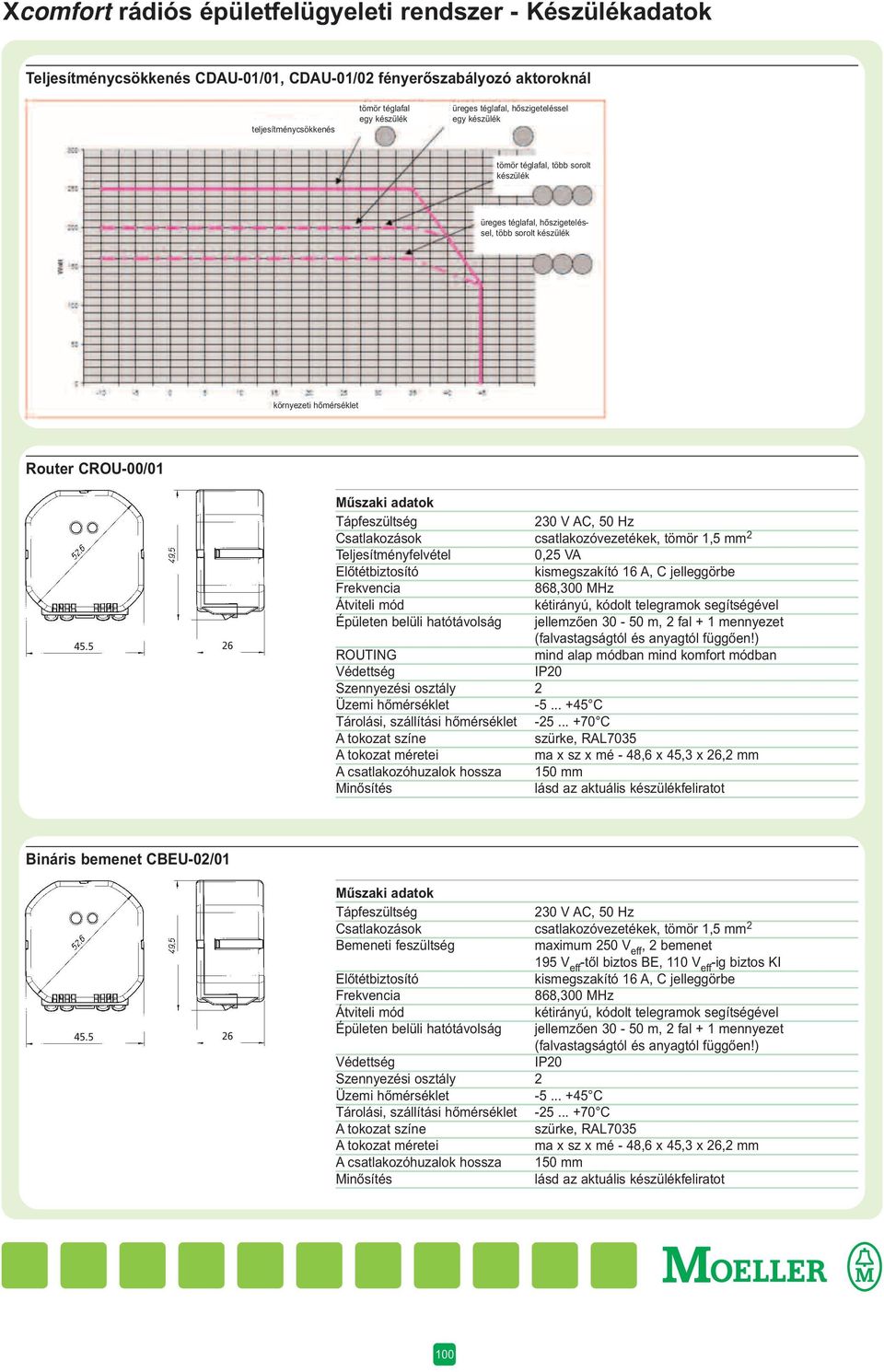

20 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Teljesítménycsökkenés CDAU-01/01, CDAU-01/02 fényerőszabályozó aktoroknál teljesítménycsökkenés tömör téglafal egy készülék üreges téglafal, hőszigeteléssel egy készülék tömör téglafal, több sorolt készülék üreges téglafal, hőszigeteléssel, több sorolt készülék környezeti hőmérséklet Router CROU-00/ V AC, 50 Hz Csatlakozások csatlakozóvezetékek, tömör 1,5 mm 2 Teljesítményfelvétel 0,25 VA Előtétbiztosító kismegszakító 16 A, C jelleggörbe (falvastagságtól és anyagtól függően!) ROUTING mind alap módban mind komfort módban C szürke, RAL7035 ma x sz x mé - 48,6 x 45,3 x 26,2 mm A csatlakozóhuzalok hossza 150 mm Bináris bemenet CBEU-02/ V AC, 50 Hz Csatlakozások csatlakozóvezetékek, tömör 1,5 mm 2 Bemeneti feszültség maximum 250 V eff, 2 bemenet 195 V eff -től biztos BE, 110 V eff -ig biztos KI Előtétbiztosító kismegszakító 16 A, C jelleggörbe (falvastagságtól és anyagtól függően!) C szürke, RAL7035 ma x sz x mé - 48,6 x 45,3 x 26,2 mm A csatlakozóhuzalok hossza 150 mm 100

21 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Bináris bemenet CBEU-02/ V, CR2477 N elemmel Csatlakozások 4-pólusú sorkapocs vagy 4-pólusú dugaszsáv kábelkészlettel; a bináris bemenet méri az érintkező-ellenállást max. 220 Ω-ig BE, min. 10 kω-tól KI állapot (a falvastagságtól és az anyagtól függően!!) Az elem élettartama kb. 5-7 év, alkalmazástól és elemtípustól függően C fehér, RAL9010 ma x sz x mé - 51 x 46 x 18 mm Hőmérséklet-bemeneti egység CTEU-02/ V, CR2477 N elemmel Csatlakozások 4-pólusú sorkapocs 2 bemenet CSEZ-01/01 és CSEZ-01/05 számára csak komfort módban használható (falvastagságtól és anyagtól függően!) Az elem élettartama kb. 5-7 év, alkalmazástól és elemtípustól függően C fehér, RAL9010 ma x sz x mé - 51 x 46 x 18 mm 101

22 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Falikapcsoló, CTAA-01/02 rádiós kapcsolóelem 3 V, CR2430 elemmel a billentyűk száma típustól függ (falvastagságtól és anyagtól függően!) Az elem élettartama kb. 10 év (= elem-élettartam), alkalmazástól és elemtípustól függően C fehér, RAL9010 A kapcsolóbetét méretei ma x sz x mé - 54 x 60 x 10 mm A szerelőlap méretei ma x sz x mé - 64 x 71 x 6 mm Falikapcsoló, CTAA-02/02 rádiós kapcsolóelem 3 V, CR2430 elemmel a billentyűk száma típustól függ (falvastagságtól és anyagtól függően!) Az elem élettartama kb. 10 év (= elem-élettartam), alkalmazástól és elemtípustól függően C fehér, RAL9010 A kapcsolóbetét méretei ma x sz x mé - 54 x 60 x 10 mm A szerelőlap méretei ma x sz x mé - 64 x 71 x 6 mm 102

23 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Szobatermosztát CRCA-00/01, CRCA-00/02, CRCA-00/03 3 V, 2 db LR03 elemmel (AAA) CRCA-00/01, CRCA-00/02, CRCA-00/03 A csatorna: Hőmérséklet-tartomány 0-40 C Alapbeállítás 21 C +/- 3 C, állítókerékkel változtatható Fagyvédelem 8 C +/- 3 C, állítókerékkel változtatható Hiszterézis +/- 0,5 C CRCA-00/03 B csatorna: Relatív páratartalom % Munkatartomány 10-95% Mérési pontosság a méréstartományban +/-5% Hosszú idejű stabilitás C / 20-80% r.pt. esetén nullponteltolódás kb. 1,5% évenként Megszólalási idő kb. 15 másodperc Alapbeállítás 50% relatív páratartalom Hiszterézis +/- 5% (falvastagságtól és anyagtól függően!) Az elem élettartama kb. 5-7 év, alkalmazástól és elemtípustól függően C fehér, RAL9010 Méretek: ma x sz x mé - 75 x 75 x 26 mm Room-Manager CRMA-00/01, CRMA-00/ VAC, 50 Hz Teljesítményfelvétel 1 VA Előtétbiztosító kismegszakító 16 A, C jelleggörbe (falvastagságtól és anyagtól függően!) C CRMA-00/01: RAL9006 CRMA-00/02: RAL9016 ma x sz x mé x 116 x 27 mm Interfészek IR-interfész a rendszerfrissítéshez (UPDATE) Moeller RF a konfiguráláshoz / üzemeltetéshez Óra tartalék energiája 24 óra 103

24 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok PIR fényérzékelős mozgásérzékelő, CBMA-02/ V, 2 db LR03 elemmel (AAA) Mozgás érzékelése PIR fényérzékelő Érzékelési tartomány 110, max. 12 m, 2,2 m szerelési magasságnál Időbeállítás, A csatorna 30 s, 1 perc, 2 perc, 3 perc, 5 perc, 10 perc, 20 perc, 30 perc Fényerő-beállítás, A csatorna éjszaka, szürkület, egész nap Érzékelőimpulzusok beállítása 1,3,5,7 (falvastagságtól és anyagtól függően!) Az elem élettartama kb. 2-3 év, alkalmazástól és elemtípustól függően C RAL9003 ma x sz x mé x 72 x 56 mm 104

25 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Hálózati tápegység mozgásérzékelőhöz, CMMZ-00/ V AC, 50 Hz Csatlakozások csatlakozóhuzalok 1,5 mm 2 Kimeneti feszültség max. 14,5 V AC (üresjárat) Kimeneti teljesítmény max. 0,25 VA, zárlatvédett max. 1 db CBMA-02/01 típ. PIR mozgásérzékelő Előtétbiztosító kismegszakító 16 A, B jelleggörbe C RAL7035 ma x sz x mé - 48,6 x 45,3 x 26,2 mm A csatlakozóhuzalok hossza 150 mm Dugaszolható kapcsolóaktor, CSAP-01/ V AC, 50 Hz Villás csatlakozó kialakítása védőérintkezős, gyermekzárral Terhelés 230 V AC, 50 Hz, 8 A ohmos terhelés belső termikus védelem Előtétbiztosító kismegszakító 16 A, C jelleggörbe (falvastagságtól és anyagtól függően!) C fehér, RAL9016 ma x sz x mé x 60 x kb. 57 mm Dugaszolható fényerőszabályzó aktor, CDAP-01/01, CDAP-01/ V AC, 50 Hz Villás csatlakozó kialakítása védőérintkezős, gyermekzárral Terhelés CDAP-01/01: 250 W; CDAP-01/11: W, 230 V AC, 50 Hz, izzólámpák vagy elektronikus trafók, gyújtásszögvezérlés, belső túlterhelés- és zárlatvédelem Előtétbiztosító kismegszakító 16 A, C jelleggörbe (falvastagságtól és anyagtól függően!) C fehér, RAL9016 ma x sz x mé x 60 x kb. 57 mm 105

26 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Analóg bemeneti egység, CAEE-02/ V DC, külső hálózati tápegység Teljesítményfelvétel 0,25 VA (érzékelők nélkül) Az érzékelők feszültség ellátása külső hálózati tápegység a készüléken áthurkolva Műszerbiztosító a készülékben T 315 ma Bemenetek: IN1, IN V DC, 0-20 ma, 4-20 ma, PT1000 az MRF konfiguráló szoftverben bemenetenként konfigurálható (falvastagságtól és anyagtól függően!) C szürke, RAL7035 ma x sz x mé x 34 x 28 mm Analóg aktor 0-10 VDC, CAAE-01/ V AC, 50 Hz Minden csatlakozás csavaros csatlakozókapocs, max. 1,5 mm 2 Terhelés 230 V AC, 50 Hz, 8 A ohmos terhelés a készülék L-t LA-n keresztül kapcsolja belső termikus védelem Előtétbiztosító kismegszakító 16 A, C jelleggörbe Vezérlőkimenet 0-10 V DC, max. 20 ma belső, elektronikus túlterhelés-védelem (falvastagságtól és anyagtól függően!) C szürke, RAL7035 ma x sz x mé x 34 x 28 mm Analóg aktor 1-10 VDC, CAAE-01/ V AC, 50 Hz Minden csatlakozás csavaros csatlakozókapocs, max. 1,5 mm 2 Terhelés 230 V AC, 50 Hz, 8 A ohmos terhelés a készülék L-t LA-n keresztül kapcsolja belső termikus védelem Előtétbiztosító kismegszakító 16 A, C jelleggörbe Vezérlőkimenet 1-10 V DC, max. 20 ma belső, elektronikus túlterhelés-védelem (falvastagságtól és anyagtól függően!) C szürke, RAL7035 ma x sz x mé x 34 x 28 mm 106

27 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Fényerőszabályzó aktor, CDAE-01/ V AC, 50 Hz Minden csatlakozás csavaros csatlakozókapocs, max. 1,5 mm 2 Terhelés 230 V AC, 50 Hz, W, izzólámpák vagy elektronikus trafók, gyújtásszögvezérlés, induktív TERHELÉS NEM lehetséges! belső túlterhelés- és zárlatvédelem Előtétbiztosító kismegszakító 16 A, C jelleggörbe FIGYELEM: Több készülék sorolása esetén a minimális távolság 35 mm. Ne helyezze el az aktort hőforrások (trafók, halogénlámpa) fölé vagy mellé, tartson kb. 200 mm távolságot. A fényerőszabályozó aktorokat ne egymás felett helyezze el. Ügyeljen a kielégítő hőelvezetésre. Ellenőrizze a max. üzemi hőmérsékletet, esetleg kalkuláljon teljesítménycsökkenést (a diagram szerint). (falvastagságtól és anyagtól függően!) C szürke, RAL7035 ma x sz x mé x 34 x 28 mm A csatlakozóhuzalok hossza 150 mm teljesítménycsökkenés tömör téglafal egy készülék üreges téglafal, hőszigeteléssel, egy készülék tömör téglafal, több sorolt készülék üreges téglafal, hőszigeteléssel, több sorolt készülék környezeti hőmérséklet 107

28 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Távirányító, CHSZ-00/01 3 V, 2 db LR03 elemmel (AAA) Csatornák száma 6 x 2 = 12 állapot-led (falvastagságtól és anyagtól függően!) Az elem élettartama kb. 3-5 év, alkalmazástól és elemtípustól függően C grafitszürke, RAL7024 ma x sz x mé x 60 x 30 mm Kulcsos távirányító, 2 csatornás CHSZ-02/02 3 V, CR2430 elemmel Csatornák száma 2 Kijelzés 1 sárga LED-del működés és vétel kijelzése Kezelés 2 kezelőgomb (2-2 funkció) (falvastagságtól és anyagtól függően!) Az elem élettartama kb. 3-5 év, alkalmazástól és elemtípustól függően C RAL7037 ma x sz x mé - 86 x 45,5 x 16 mm Távirányító, 12 csatornás CHSZ-12/03 3 V, LR03 elemekkel (AAA) Csatornák száma 6 x 2 = 12 Kijelzés 1 sárga LED 1. szint működés- és vételkijelzése 1 zöld LED 2. szint működés- és vételkijelzése Kezelés 2x6 db előválasztó gomb 1 kezelőgomb (2 funkció) (falvastagságtól és anyagtól függően!) Az elem élettartama kb. 3-5 év, alkalmazástól és elemtípustól függően C RAL7037 ma x sz x mé x 55 x 21 mm 108

29 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok RS232 konfiguráló-interfész, CRSZ-00/01 akkumulátor a készülékhez mellékelt tápegységgel tölthető fel Csatlakozások 12 V DC csatlakozóaljzat,140 ma, adatok 9-pólusú SUB-D-n keresztül 3 db állapot-led (falvastagságtól és anyagtól függően!) Az akku élettartama kb. 6 óra, tartós üzem esetén C szürke, RAL7035 Teljes méret H x Sz x Ma x 60 x 30 mm Kommunikációs interfész USB/RS232, CKOZ-00/03 USB Betáplálás és adatkábel PC - USB interfészen keresztül, 250 mw USB-kábel (A-csatlakozó, B-csatlakozó) RS232 USB-vel (A-csatlakozóaljzat) rendelkező hálózati tápegység, (5 V DC csatlakozóaljzat, 50 ma) Tápkábel USB-kábel (A-csatlakozó, B-csatlakozó) Adatkábel kábel (RJ12 csatlakozó, 9-pól. SubD-csatlakozóaljzat) Az RS232 tartozékkészletet (CKOZ-00/04) külön kell megrendelni! Kijelzés 2 db állapot-led (falvastagságtól és anyagtól függően!) C RAL7035 Teljes méret H x Sz x Ma - 90 x 50 x 24 mm 109

30 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok GSM-modem CKOZ-00/ V AC, 50 Hz, mellékelt tápegység (12 V DC, 1000 ma), kábel RJ12 csatlakozóval Csatlakozások FME csatlakozó külső antennához, Mini Sim-kártyaolvasó RS232, 9-pólusú SubD csatlakozóaljzattal GSM 900/1800 MHz, kétsávos GPRS 8. osztály Kijelzés állapot-led C RAL9004 ma x sz x mé - 68 x 74 x 33 mm Figyelem! Csak Home-Manager-hez! Hőmérséklet-érzékelő, CSEZ-01/01 Kábel: Mérőhüvely Méréstartomány Érzékelőelem CTEU-02/01 hőmérséklet-bemeneten keresztül szilikon, fekete 2 x 0,25 mm 2, 1 m nemesacél, d = 6 mm, l = 50 mm C PT1000 Hőmérséklet-érzékelő, CSEZ-01/05 Kábel Mérőhüvely Méréstartomány Érzékelőelem CTEU-02/01 hőmérséklet-bemeneten keresztül szilikon, szürke 2 x 0,25 mm 2, 1 m nemesacél, d = 9 mm, l = kb. 37 mm C PT

31 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Ablaknyitás-érintkező, ráépíthető, CSEZ-01/06 kapcsoló ragasztócsík Érintkező csatlakoztatása Érintkezőfajta Max. érintkező-terhelés Max. távolság mágnes Tárolási, szállítási hőmérséklet Az érintkező méretei A csatlakozóhuzalok hossza A mágnes méretei CBEU-02/02 bináris bemeneten keresztül 2-erű kábel, fehér záró érintkező 100 V DC, 0,5 A 15 mm (érintkező / mágnes) C C RAL9003 ma x sz x mé - 28 x 12,5 x 6,5 mm 2 x 0,32 mm 2, kb. 0,45 m ma x sz x mé - 28 x 12,5 x 6,5 mm Ablaknyitás-érintkező, beépíthető, CSEZ-01/07 kapcsoló mágnes Érintkező csatlakoztatása Érintkezőfajta Max. érintkező-terhelés Max. távolság Tárolási, szállítási hőmérséklet Az érintkező méretei A csatlakozóhuzalok hossza A mágnes méretei CBEU-02/02 bináris bemeneten keresztül 2-erű kábel, fehér záró érintkező 100 V DC, 0,5 A 20 mm (érintkező / mágnes) C C RAL9003 d = 6,8 mm, L = 27 mm 2 x 0,32 mm 2, kb. 1 m d = 6,35 mm, L = 19 mm Szél- és esőérzékelő CSEZ-02/08, CSEZ-02/ V AC, 50 Hz, 270 ma (CSEZ-02/09), 170 ma (CSEZ-02/08) Csatlakozások 7-pólusú kábel, 1,5 mm 2, szürke Terhelés 230 V AC, 50 Hz, 3 A ohmos terhelés a készülék L-t a 3-6 jelű érintkezőkön keresztül kapcsolja Szélsebesség beállítható 3-12 m/s között Fűtött esőérzékelő CSEZ-02/08 + CSEZ-02/09 Szélérzékelő NEM fűtött: CSEZ-02/08 fűtött: CSEZ-02/09 Kábelkód 1... L, 2...N, 3...szél, 4...nincs szél, 5...eső, 6...nincs eső, 7...szabad IP C RAL6501 ma x sz x mé x 125 x 125 mm 111

32 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Diagnosztizáló-készülék CSEZ-01/11 9 V, 6LR61 elemmel Kijelzés 10 db narancssárga LED, a vételi minőség kijelzése irányérték, a pontos érték CRSZ-00/01-gyel határozható meg. Vegye figyelembe a készüléken látható feliratot! Minimális távolság más elektronikus készülékektől (rádió, TV, képernyő,...) 3-4 m Kezelés BE/KI kapcsoló -tartomány 868 MHz ± 300 khz Az elem élettartama alkalmazástól és elemtípustól függően C RAL7011 Teljes méret ma x sz x mé x 66 x 25 mm PIR fényérzékelős mozgásérzékelő 200, CSEZ-01/ V AC, 50 Hz Mozgás érzékelése PIR-2xDual-elemes szenzorral Érzékelési tartomány 200, kb. 16 m, 2 m magasság esetén Idő beállítása kb. 9 s - 9 perc (±30%), fokozatmentesen potenciométerrel Fényerő beállítása kb lux, fokozatmentesen potenciométerrel Érzékelőfej elfordítási tartománya 160 függőlegesen Kapcsolókimenet 16 A/230 V AC, potenciálfüggő IP C RAL9016 Teljes méret ma x sz x mé - 63,5 x 128 x 105 mm PIR fényérzékelős jelenlét-érzékelő 360, CSEZ-01/13 Mozgás érzékelése Érzékelési tartomány Idő beállítása Fényerő beállítása Mozgás kijelzése Lekapcsolás előjelzése Kapcsolókimenet Tárolási, szállítási hőmérséklet Teljes méret 230 V AC, 50 Hz PIR-2xDual-elemes szenzorral 360, d = kb. 6 m, 2,4 m magasság esetén kb. 10 s - 5 perc (±30%), fokozatmentesen potenciométerrel kb lux, fokozatmentesen potenciométerrel piros LED zümmögő, kb. 5 s-mal a lekapcsolás előtt 10 A/230 V AC, potenciálfüggetlen C C RAL9016 ma x sz x mé - 30 x 110 x 110 mm 112

33 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Alkonykapcsoló DS-GS/1S V AC, Hz Kapcsolási teljesítmény AC ohmos terhelés (VDE, IEC): 16 A / 250 V AC Induktív terhelés, cos ϕ = 0,6 A / 250 V AC izzólámpás terhelés: 2000 W Alkonykapcsoló Beállítási tartomány lux / lux Hiszterézis kb. 1,3-as tényező a bekapcs. értékre vonatkozik Kapcsolási késleltetés kb. 100 s BE / 100 s KI, Kapcsolási állapot kijelzése beállítható: késleltetés nélkül Fényérzékelő nem potenciálfüggetlen Vezérlőkészülék / fényerőérzékelő védettsége / IP65 Környezeti hőmérséklet Vezérlőkészülék C Fényérzékelő C Alkonykapcsoló órával, DS-GS/1W V AC, Hz Kapcsolási teljesítmény AC ohmos terhelés (VDE, IEC): 16 A / 250 V AC induktív terhelés, cos ϕ = 0,6 A / 250 V AC izzólámpás terhelés: 2000 W Alkonykapcsoló Beállítási tartomány lux / lux Hiszterézis kb. 1,3-as tényező a bekapcs. értékre vonatkozik Kapcsolási késleltetés kb. 100 s BE / 100 s KI, Kapcsolási állapot kijelzése beállítható: késleltetés nélkül Fényérzékelő nem potenciálfüggetlen Vezérlőkészülék / fényerőérzékelő védettsége / IP65 Heti kapcsolóóra 20 memóriahely, legrövidebb kapcsolási idő 1 perc, minden perc programozható Környezeti hőmérséklet Vezérlőkészülék C Fényérzékelő C Beltéri fényérzékelő, 0-10 VDC, CSEZ-01/14 24 V DC ±10% Fényerő méréstartománya lux lux lux lux Kimeneti feszültség 0-10 V DC, a fényerővel lineárisan változik (lásd a diagramot) Belső ellenállás > 2 kohm C RAL9016 ma x sz x mé - 52 x 52 x 29,5 mm 113

34 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Kültéri fényérzékelő, 0-10 VDC, CSEZ-01/15 24 V DC ±10% Fényerő méréstartománya lux lux lux lux Kimeneti feszültség 0-10 V DC, a fényerővel lineárisan változik (lásd a diagramot) Belső ellenállás > 2 kohm IP C RAL7035 ma x sz x mé - 52 x 52 x 33 mm Levegőminőség-érzékelő VOC, 0-10 VDC, CSEZ-01/ V DC ±10% Teljesítményfelvétel max. 50 ma/24 V DC Csatlakozók csavaros csatlakozókapocs, max. 1,5 mm 2 Érzékelő VOC keverékgáz Érzékelő felmelegítési ideje kb. 30 perc Kimeneti feszültség 0-10 V DC, a levegőminőséggel lineárisan változik max. 10 ma C Páratartalom max. 85% relatív páratartalom RAL9010 ma x sz x mé - 84,5 x 84,5 x 25 mm Levegőminőség érzékelő (CSEZ-01/16) és hagyományos CO 2 érzékelő összehasonlítása kimeneti feszültség V tisztítószer érzékelése távoznak a helyiségbe 5 fő érkezik szellőztetés vége szellőztetés (ablak) kezdete 1 személy és cigarettafüst szellőztetés (ablak) kezdete eltelt idő (óra) hagyományos CO 2 érzékelő levegőminőség érzékelő (CSEZ-01/16) 114

35 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Relatív páratartalom érzékelő, kültéri, 0-10 VDC, PT1000 hőmérséklet-érzékelővel, CSEZ-01/ V DC ±10% Teljesítményfelvétel max. 2 ma/24 V DC Csatlakozók csavaros csatlakozókapocs, max. 1,5 mm 2 1. érzékelő kapacitív érzékelő, relatív páratartalom Munkatartomány 0-100% Méréstartomány 5-95% relatív páratartalom Kimenetei feszültség 0-10 V DC 0% r.pt. 0 V DC-nek, 100% r.pt. 10 V DC-nek felel meg Pontosság 24 V DC és 21 C (±5 K) esetén ±3% rel. párat. (a 30-80% rel. párat. tartományban) Kimeneti terhelés legalább 10 kohm Hosszú idejű stabilitás jell. ±1% évenként (a környezettől függően) Hőmérsékleti nullponteltolódás jell. 0,05% rel. párat./ C, 20 C-on Megszólalási idő jellemzően 10 s, szűrő nélkül 2. érzékelő PT1000 Hőmérséklet-tartomány C Pontosság DIN szerinti B osztály ±0,3 C, 0 C-on FIGYELEM Ügyeljen a CAEE-02/01 analóg bemenet helyes beállí tására! Védje a készüléket a közvetlen napsugárzástól! Védje az elszennyeződéstől, rendszeresen tisztítsa meg a szűrőt! IP C RAL9010 Teljes méret ma x sz x mé x 50 x 44 mm Vízszivárgás-érzékelő, CSEZ-01/18 9 V, 6LR61 elemmel Érzékelő folyadékszivárgások felismerése, az érzékelő levehető, kb. 1,6 m hossszú kábel, NINCS küszöbérték-kapcsoló! Riasztás akusztikus jelző, kb. 85 db, 3 m távolságon belül Figyelem! Ha túl közel tartózkodik a készülékhez és megszólal az akusztikus riasztójelzés, halláskárosodást szenvedhet! Relékimenet potenciálfüggetlen, 1 A/24 V DC vagy 0,5 A/125 V AC Rádiós egység CBEU-02/02 bináris bemenet segítségével C Tárolási, szállítási hőmérséklet C Páratartalom max. 80% relatív páratartalom RAL9010 Teljes méret ma x sz x mé x 62 x 35 mm 115

36 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Füstjelző, elemes, CSEZ-01/19 Érzékelő 9 V, 6LR61 elemmel (Varta Universal Alkaline 4022 vagy Panasonic Alkaline Max) fotoelektronikus füstjelző elemes üzemhez (szórtfény-szenzor a Tyndall-effektus szerint) ellenőrző gomb (legalább kb. 1 másodpercig nyomja) akusztikus jelző, kb. 85 db, 3 m távolságon belül Kezelőelem Riasztás kiadása Figyelem! Ha túl közel tartózkodik a készülékhez és megszólal az akusztikus riasztójelzés, halláskárosodást szenvedhet! Hálózatba kapcsolás kábellel max. 40 db, max 450 m, J-Y(St)Y-2x2x0,6 kábellel Rádiós egység adaptermodul és bináris bemenet segítségével elemes (CBEU-02/02) LED piros LED a kijelzéshez Max. felügyelhető terület kb. 60 m 2, 6 m magasságig Az elem élettartama kb. 2 év (= elem-élettartam), alkalmazástól és elemtípustól függően Önteszt kb. 40 másodpercenként Jel Jelzőhang Világító dióda Jelentés 40 s-onként villog automatikus önteszt, normál üzemállapot Hangos szaggatott hang villog lokális füstriadó vagy működésteszt Hangos szaggatott hang füstriadó hálózatba kapcsolt füstjelzőnél 40 s-onként rövid jelzőhang a jelzőhanggal hiba / elszennyeződés váltakozva villog 40 s-onként rövid jelzőhang a jelzőhanggal elemcsere-figyelmeztetés párhuzamosan villog IP C RAL9016 Teljes méret ma x sz x mé - 95 x 95 x 51 mm 1-es típusú elem, CBTZ-00/01, 2-es típusú elem, CBTZ-00/02 1-es típus, CBTZ-00/01: Típus Méretek 2-es típus, CBTZ-00/02: Típus Méretek gombelem, 3 V, CR2430 d = 24 mm, h = 3 mm gombelem, 3 V, CR2477N d = 24 mm, h = 7,7 mm 116

37 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Ragasztócsík, CMMZ-00/01 Anyag kétoldalas ragasztócsík Duolomont Szín grafitfekete, RAL 9011 Készlet tartalma 10 falikapcsolóhoz (20 db ragasztócsík) Méretek H x Sz x Ma - 45 x 7 x kb. 1 mm Csavarok és tiplik, CMMZ-00/02 Csavarok Tiplik Készlet tartalma Méretek Csavarok Tipli süllyesztett fejű, kereszthornyos műanyag falitipli 10 falikapcsolóhoz (20 csavar és 20 tipli) d = 3 x 25 mm d = 4 x 20 mm Rádiós falikapcsoló alaplap, CMMZ-00/06 Anyag Szín Készlet tartalma Méretek ABS ütésálló műanyag gyöngyfehér, RAL falikapcsolóhoz (10 db falikapcsoló-alaplap) ma x sz x mé - 64 x 71 x 6 mm 117

38 Xcomfort rádiós épületfelügyeleti rendszer - Készülékadatok Fedőfólia, fehér, CMMZ-00/04 Anyag műanyag fólia Szín fehér, RAL 9003 Készlet tartalma 10 falikapcsolóhoz (10 db fólia) Tisztítás nedves kendővel Méretek H x Sz x Ma - 80 x 80 x 0,5 mm Fedőfólia, szürke, CMMZ-00/05 Anyag műanyag fólia Szín szürke, RAL 7001 Készlet tartalma 10 falikapcsolóhoz (10 db fólia) Tisztítás nedves kendővel Méretek H x Sz x Ma - 80 x 80 x 0,5 mm RC-egység, CMMZ-00/07 Ellenállás / kapacitás 22 W / 0,22 µf Feszültség 250 V AC Méretek ma x sz x mé - 24 x 12 x 17 mm 118

39 Xcomfort rádiós épületfelügyeleti rendszer - Installálás Készülékek üzembe helyezése ALAP MÓDBAN Alap módban a készülékek egyszerűen egy csavarhúzó segítségével összerendelhetők. Ehhez nincs szükség számítógépre vagy DIP-kapcsolók állítgatására. Önnek csak röviden meg kell nyomnia az aktoron lévő tanító gombot, majd működtetnie kell azokat a rádiós falikapcsolókat, amelyekkel a jövőben kapcsolni kívánja a fogyasztót. Ezután a tanító gomb ismételt rövid működtetésére az aktor eltárolja a beállításokat és Ön már használhatja is a készülékeket. Alap módban a hatótávolság csak router segítségével növelhető CLICK CLICK Az aktor beépítése és csatlakoztatása a falba süllyesztett dobozban A tanító gomb működtetése (a piros LED és a csatlakoztatott lámpa bekapcsol) A hozzá tartozó falikapcsoló működtetése (a piros LED és a csatlakoztatott lámpák nyugtázásképpen kétszer villannak) A folyamat befejezése a tanító gomb ismételt megnyomásával (a piros LED és a csatlakoztatott lámpa kikapcsol) Készülékek üzembe helyezése KOMFORT MÓDBAN A komfort mód lehetőséget nyújt Önnek a készülékek kényelmes finomhangolására. Könnyedén megváltoztathatja pl. a redőnyök futásidejét, időzítések-, fényerőszabályzók- vagy éppen hőmérséklet-érzékelők beállításait. Ehhez Önnek szüksége van egy számítógépre (notebook/laptop), a konfiguráló interfészre CRSZ-00/01 (265645), valamint az ingyenesen letölthető MRF szoftverre ( A finomhangoláshoz először a szoftver beolvassa a rendelkezésére álló készülékek adatait. Ezután vonalak segítségével rajzolva rendelheti össze az egyes készülékeket, majd a készülékek tulajdonságait módosítva végezheti el a kívánt beállításokat. Amennyiben alap módban a készülékek már összerendelésre kerültek, már a beolvasás után láthatók az összerendelések és a beállítások. A készülékeknek egyedi név is adható, mely később bármikor kiolvasható vagy megváltoztatható. Amennyiben az üzembe helyezés alatt nem lenne elegendő a hatótávolság, akkor az MRF szoftver a háttérben automatikusan kiszámítja az alternatív elérési utat (Routing: az adatok továbbadása aktorokon keresztül). Beállítás MRF szoftver segítségével 119

40 Xcomfort rádiós épületfelügyeleti rendszer - Installálás Installálás Kapcsoló, szobatermosztát..., egyszerűen a falra ragasztható Hagyományos kapcsolók integrálása a rádiós rendszerbe bináris bemenettel Csavaros és dugaszos csatlakozókapcsok használata lehetséges Az aktor beépítése fedéllel rendelkező süllyesztett szerelvénydobozba Az aktor beépítése kapcsolódobozba rádiós falikapcsolóval, kombinált megoldásként Az aktor beépítése lámpa mennyezetrózsájába Az aktor beépítése nedvességálló dobozba Az aktor beépítése kábelcsatorna-dobozba 9 10 Egyszerű elemcsere - a falikapcsoló elemének élettartama kb. 10 év Egyszerű elemcsere - a szobatermosztát elemének élettartama kb. 7 év 120

41 Xcomfort rádiós épületfelügyeleti rendszer - Installálás Biztosítás Az aktorok biztosítása C karakterisztikájú 16 A-es kismegszakítókkal, pl. PLSM-C16/1N Szerelési tudnivalók az ALAP MÓDBAN Hatótávolság: az épületben kb m, jellemzően 2 falon + 1 mennyezeten keresztül (a falvastagságtól és az anyagtól függően, lásd a következő utáni oldalon a Rádiójelek áthatolása c. fejezetet). A hatótávolság növelése a komfort módban routing segítségével történik. Szerelési tudnivalók a KOMFORT MÓDBAN Az aktorok optimális elosztása az épületben Az aktorok kedvezõtlen elosztása az épületben A routing alternatív átviteli utakat tesz lehetővé Routing nem lehetséges 121

42 Xcomfort rádiós épületfelügyeleti rendszer - Installálás Elhelyezési változatok: aktorok leágazódobozban Ilyenkor NINCS szükség nagyobb installációs elosztóra. Az aktorokat a leágazódobozokba telepítjük. Elhelyezési változatok: aktorok csillár-mennyezetrózsában Ilyenkor NINCS szükség nagyobb installációs elosztóra. Az aktorok részben a leágazó dobozokba (redőny), részben a mennyezetrózsákba (világítás) vannak beépítve. 122

43 Xcomfort rádiós épületfelügyeleti rendszer - Installálás Rádiójel áthatolása Téglaépítmény kb % Fa és gipszkartonos faszerkezet kb % Beton acélvasalattal kb % Fémfalak kb. 0-10% Normál üveg kb % Szigetelőüveg (fémgőzölt) kb % Műanyag kb % Megjegyzés: a megadott értékek irányértékek, melyek a helyi adottságoktól függően ingadozhatnak. 123

44 Xcomfort rádiós épületfelügyeleti rendszer - Funkciók A kapcsolóaktorok funkciói az alap módban (CSAU-..., CSAP-...) Rádiós falikapcsoló Távirányító Bináris bemenet 1-es mód 2-es mód 3-as mód 4-es mód Szobatermosztát Hálózat visszatérésekor Gyenge elem esetén BE / KI BE / KI mindkettő impulzusrelé mindkettő BE / KI A csatorna impulzusrelé; B csatorna BE / KI A csatorna BE; B csatorna KI túl hideg BE; túl meleg KI utolsó állapot villogás A fényerőszabályzó aktorok funkciói az alap módban (CDAU-..., CDAP-..., CDAE-...) Rádiós falikapcsoló Távirányító Bináris bemenet 1-es mód 2-es mód 3-as mód 4-es mód Szobatermosztát BE / KI és világosabb / sötétebb BE / KI és világosabb / sötétebb mindkettő impulzusrelé fényerőszabályzással mindkettő csak BE / KI, világosabb / sötétebb nélkül A csatorna impulzusrelé fényerőszabályzással B csatorna csak BE / KI, világosabb / sötétebb nélkül A csatorna BE és világosabb; B csatorna KI és sötétebb túl hideg: BE; túl meleg: KI (fényerőszabályzás nélkül) Hálózat visszatérésekor utolsó állapot Gyenge elem esetén villogás Fényerőszabályzási idő 5 másodperc Fényerőszab. határok % A redőnyvezérlő aktor funkciói az alapmódban (CJAU-...) Rádiós falikapcsoló Távirányító Bináris bemenet 1-es mód 2-es mód 3-as mód 4-es mód Szobatermosztát: Futásidő redőny (fel / le stoppal / lamellaállítással) redőny (fel / le stoppal / lamellaállítással) mindkettő irányváltó vezérlés (lamellaállítás nélkül) mindkettő irányváltó vezérlés (lamellaállítás nélkül) A csatorna irányváltó vezérlés, lásd 1-es mód B csatorna irányváltó vezérlés, lásd 2-es mód A csatorna FEL és lamella NYIT, ill. STOP B csatorna LE és lamella ZÁR, ill. STOP redőny (túl hideg: nyitás; túl meleg: zárás) 60 másodperc 124

45 Xcomfort rádiós épületfelügyeleti rendszer - Funkciók Az analóg aktor funkciói az alapmódban (CAAE-...) Rádiós falikapcsoló Távirányító Bináris bemenet 1-es mód 2-es mód 3-as mód 4-es mód Szobatermosztát BE / KI és világosabb / sötétebb BE / KI és világosabb / sötétebb mindkettő impulzusrelé fényerőszabályzással mindkettő: csak BE / KI, világosabb / sötétebb nélkül A csatorna impulzusrelé fényerőszabályzással; B csatorna csak BE / KI, világosabb / sötétebb nélkül A csatorna BE és világosabb; B csatorna KI és sötétebb túl hideg: BE; túl meleg: KI (fényerőszabályzás nélkül) Hálózat visszatérésekor utolsó állapot Gyenge elem esetén villogás Fényerőszab. határok % Fényerőszabályzási idő 5 másodperc Jelleggörbe lineáris Relé együtt kapcsol Megjegyzés: KI 0 V DC (CAAE-01/01) vagy 1 V DC (CAAE-01/02) BE 10 V DC (CAAE-01/01 és CAAE-01/02) 125

46 Xcomfort rádiós épületfelügyeleti rendszer - Funkciók ALAP MÓD használati útmutató Készülékáttekintés CTAA-01/0X CTAA-02/0X CBEU-02/0X CRCA-00/0X CSAU-01/0X CSAP-01/0X CJAU-01/0X CDAU-01/0X CDAP-01/0X CAAE-01/0X CHSZ-00/0X Szenzor és aktor összerendelése Csak egy érzékelő törlése Aktor minden beállításának törlése Kézi üzem 126

47 Xcomfort rádiós épületfelügyeleti rendszer - Funkciók Az aktorok funkcióinak áttekintése komfort módban (MRF-szoftverrel és PC-vel) A hozzárendelt érzékelőtől függően (aktoronként max. 15 érzékelő) az alábbi eltérő funkciók választhatók A kapcsolóaktor választható funkciói a komfort módban (CSAU-..., CSAP-...) Lehetséges funkciók: BE / KI (az alapmódban standard): BE-, ill. KI-kapcsolás. BE / késleltetett bekapcsolás: bekapcsolási parancs, amely azonnal vagy egy beállítható késleltetési idő után megtörténik. KI / BE kikapcsolás késleltetéssel: kikapcsolási parancs, amely azonnal vagy egy beállítható késleltetési idő után megtörténik. Késleltetett kikapcsolásnál - amennyiben az aktor ki volt kapcsolva - először BE parancsot kap, majd a beállított késleltetési idő után kikapcsol (mint lépcsőházi kapcsoló működik). KI figyelmeztető előjelzéssel: lépcsőházvilágítási funkció, amely azonnal bekapcsol és egy beállítható idő után újra kikapcsol. A kapcsolóaktor előzetes figyelmeztetésként a kikapcsolás előtt 15 másodperccel villogtatja a fogyasztót. Nyomógomb funkció: a kapcsolóaktor csak a működtetés idejére kapcsol BE; elengedéskor kikapcsol. Impulzusrelé mód: a kapcsolóaktor minden egyes működtetésekor megváltoztatja kimeneti állapotát. Villogás: a kapcsolóaktor parancs hatására a kimenetét ciklikusan kapcsolgatja (villogtatja). A ciklusidő beállítható. Nincs funkció: ahogyan már a neve is mutatja. Egyéb beállítások: Késleltetési idő funkciótól függően: 0 másodperctől 18 óráig (beállítása csúszka segítségével, vegye figyelembe a nagyságrendi ugrásokat) Villogás intervallumideje: 2 másodperctől 18 óráig (beállítása csúszka segítségével, vegye figyelembe a nagyságrendi ugrásokat) Hosszú billentyűnyomás ideje: másodperc Az elem állapotának felismerése (bekapcsoláskor villogás) Kimenet viselkedése a hálózati feszültség visszatérésekor A fényerőszabályzó aktor választható funkciói a komfort módban (CDAU-..., CDAP-..., CDAE-...) Lehetséges funkciók: BE / KI / fényerőszabályzás (az alapmódban standard): BE-, KI-kapcsolás, ill. fényerőszabályzás. BE / késleltetett bekapcsolás: bekapcsolási parancs, amely azonnal vagy egy beállítható késleltetési idő után megtörténik. KI / BE kikapcsolás késleltetéssel: kikapcsolási parancs, amely azonnal vagy egy beállítható késleltetési idő után megtörténik. Késleltetett kikapcsolásnál - amennyiben az aktor ki volt kapcsolva - először BE parancsot kap, majd a beállított késleltetési idő után kikapcsol (mint lépcsőházi kapcsoló működik). KI figyelmeztető előjelzéssel: lépcsőházvilágítási funkció, amely azonnal bekapcsol és egy beállítható idő után újra kikapcsol. A kapcsolóaktor előzetes figyelmeztetésként a kikapcsolás előtt 15 másodperccel villogtatja a fogyasztót. Impulzusrelé fényerőszabályzással: a fényerőszabályzó rövid billentyűnyomás esetén be-, ill kikapcsol, hosszú billentyűnyomás esetén fel-, ill. le szabályzást végez. Impulzusrelé mód: a fényerőszabályzó aktor minden működtetésekor megváltoztatja kimeneti állapotát. Villogás (a fényerőszabályzási idő figyelembevételével): a fényerőszabályzó aktor a működtetésekor egy beállítható intervallumidő szerint a fényerőt szabályozva villogni kezd. Kívánt fényerő: a fényerőszabályzó aktor a beállított fényerőszabályzási sebességgel (szabályzási idő) a beállított fényerőértékre szabályoz. Nincs funkció: ahogyan már a neve is mutatja. Egyéb beállítások: Késleltetési idő funkciótól függően: 0 másodperctől 18 óráig (beállítása csúszka segítségével, vegye figyelembe a nagyságrendi ugrásokat) Villogás intervallumideje: 2 másodperctől 18 óráig (beállítása csúszka segítségével, vegye figyelembe a nagyságrendi ugrásokat) Hosszú billentyűnyomás ideje: másodperc Fényerőszabályzási idő: másodperc Fényerőszabályzási határok: % Az elem állapotának felismerése (bekapcsoláskor villogás) Kimenet viselkedése a hálózati feszültség visszatérésekor 127

48 Xcomfort rádiós épületfelügyeleti rendszer - Funkciók Az aktorok funkcióinak áttekintése komfort módban (MRF-szoftverrel és PC-vel) - folytatás A hozzárendelt érzékelőtől függően (aktoronként max. 15 érzékelő) az alábbi eltérő funkciók választhatók A redőnyvezérlő aktor választható funkciói a komfort módban (CJAU-...) Lehetséges funkciók: Redőny/reluxa: (az alapmódban standard): lamella nyit / zár, illetve stop és nyitás/zárás a beállított futásidővel. Redőny: stop és nyitás/zárás a beállított futásidővel. Redőny + NYIT: stop és nyitás/zárás a beállított futásidővel, a teljes zárás után rövid nyitás. Nyit: nyitás a beállított futásidővel. Zár: zárás a beállított futásidővel. Állj (stop): leállítási (stop) parancs. Irányváltó vezérlés: minden működtetésnél a következő sorrendben vált: nyitás stop zárás stop nyitás Biztonsági funkció BE állapotnál (csak CJAU-01/02-nél): BE-parancsnál a biztonsági pozícióra áll. Biztonsági funkció KI állapotnál (csak CJAU-01/02-nél): KI-parancsnál a biztonsági pozícióra áll. Biztonsági funkció nyugtázása: biztonsági pozícióba állás utáni nyugtázás. Nincs funkció: ahogyan már a neve is mutatja. Egyéb beállítások: A redőny/reluxa futásideje: Hosszú billentyűnyomás ideje: Biztonsági pozíció: Biztonság ciklusideje: 1 másodperc...1 óra (0 másodperc és nyomógomb mód csak CJAU-01/02-nél) másodperc fent / lent / stop (csak CJAU-01/02-nél) 10 perc óra (ciklikus vétel kikapcsolása csak a CJAU-01/02-nél) Az analóg aktor választható funkciói a komfort módban (CAAE-...) Lehetséges funkciók: BE / KI / fényerőszabályzás (az alapmódban standard): BE-, KI-kapcsolás, ill. fényerőszabályzás. BE / késleltetett bekapcsolás: bekapcsolási parancs, amely azonnal vagy egy beállítható késleltetési idő után megtörténik. KI / BE kikapcsolás késleltetéssel: kikapcsolási parancs, amely azonnal vagy egy beállítható késleltetési idő után megtörténik. Késleltetett kikapcsolásnál - amennyiben az aktor ki volt kapcsolva - először BE parancsot kap, majd a beállított késleltetési idő után kikapcsol (mint lépcsőházi kapcsoló működik). KI figyelmeztető előjelzéssel: lépcsőházvilágítási funkció, amely azonnal bekapcsol és egy beállítható idő után újra kikapcsol. A fényerőszabályzó aktor előzetes figyelmeztetésként a kikapcsolás előtt 15 másodperccel villogtatja a fogyasztót. Impulzusrelé fényerőszabályzással: az analóg aktor rövid billentyűnyomás esetén be-, ill kikapcsol, hosszú billentyűnyomás esetén fel, ill. le szabályzást végez. Impulzusrelé mód: az analóg aktor minden működtetésekor a fényerőt szabályozva megváltoztatja kimeneti állapotát. Villogás (a fényerőszabályzási idő figyelembevételével): az analóg aktor a működtetésekor egy beállítható intervallumidő szerint a fényerőt szabályozva villogni kezd. Kívánt analóg érték: az analóg aktor a beállított fényerőszabályzási sebességgel (szabályozási idő) egy beállított analóg értékre szabályoz. Nincs funkció: ahogyan már a neve is mutatja. Egyéb beállítások: Késleltetési idő funkciótól függően: 0 másodperctől 18 óráig (beállítása csúszka segítségével, vegye figyelembe a nagyságrendi ugrásokat) Villogás intervallumideje: 2 másodperctől 18 óráig (beállítása csúszka segítségével, vegye figyelembe a nagyságrendi ugrásokat) Hosszú billentyűnyomás ideje: másodperc Fényerőszabályzási idő: másodperc Fényerőszabályzási határok: % Jelleggörbe: lineáris, logaritmikus Relékapcsolás: IGEN / NEM Az elem állapotának felismerése (bekapcsoláskor villogás) A kimenet viselkedése a hálózati feszültség visszatérésekor Megjegyzés: KI: 0 V DC (CAAE-01/01) vagy 1 V DC (CAAE-01/02) BE: 10 V DC (CAAE-01/01 és CAAE-01/02) 128
