1 SZÁMÍTÓGÉPES HÁLÓZATOK Számítógépeink lehetségeit tovább növelhetjük, ha egy rendszerbe, azaz hálózatba kapcsoljuk ket. Akár már két gép összekötése is bemutathatja az elnyöket. Az elnyök megvalósítása az idk során egyre bvült és napjainkban is folytatódik. 1. A hálózatok feladatai A számítógép-hálózatok legfontosabb feladatai, hogy az alábbi elnyös tulajdonságokat biztosítsák: Adatkommunikáció Erforrás-megosztás (Háttértárak, adatállományok, berendezések ) Távoli számítógépek elérése 1.1 Adatkommunikáció Az összekapcsolt gépek közötti közvetlen adatforgalom feleslegessé teszi az ember közvetít szerepét. Nem kell az adatokat papírra irkálva az egyik gépünktl a másikhoz futkosnunk, hogy ott begépelhessük ket. Ezzel idt nyerhetünk, és csökken a hibaforrások száma. 1.2 Erforrás-megosztás Az erforrás-megosztás többféle lehet. Háttértárak megosztása Egy jobban felszerelt számítógép nagy kapacitású háttértára segítséget nyújthat a többi gépünk tárolási feladatainak megoldásában. Adatállományok megosztása Az adatok központi nyilvántartása lehetvé teszi, hogy minden gépen a legfrissebb nyilvántartott adatok látszódjanak. Ilyen esetekben általában az adatok szervezetten, azaz adatbázisban kerülnek elhelyezésre. Példaként a banki pénzautomaták mködése, vagy a repülgépjáratok helyfoglalási rendszere említhet meg. Nagy érték vagy nagy teljesítmény berendezések megosztása Egy irodában alkalmanként nyomtatni kívánó dolgozók igényeit egy nagyobb teljesítmény nyomtatóval is ki lehet elégíteni, nem szükséges minden munkaállomáshoz külön nyomtatót vásárolni. Egy terveziroda közösen használhat egy nagy érték rajzgépet anélkül, hogy hajlékony lemezekkel a kezükben szaladgáljanak a tervezk az egyetlen szerkezethez. 1.3 Távoli számítógépek elérése A hálózaton keresztül úgy dolgozhatunk egy távoli számítógépen, mintha annak egy termináljánál ülnénk. Egy terepen dolgozó munkatárs közvetlenül dolgozhat a cég központi számítógépén ugyanúgy, mintha a telephelyén lenne. 2. A hálózatok osztályozása Az összekapcsolt számítógépek területi elhelyezkedése alapján a hálózatokat az alábbi csoportokba sorolhatjuk: LAN (Local Area Network) Lokális hálózat: általában egy épületben vagy egy telephelyen kialakított rendszer. MAN (Metropolitan Area Network) Városi kiterjedés hálózat: például egy cég telephelyeit magában foglaló rendszer (központ, raktárak, árusító helyek) WAN (Wide Area Network) Nagy kiterjedés hálózat: egy kontinenst vagy az egész Földet érint rendszer. Napjainkban a legismertebb ilyen az Internet számítógépes hálózat. 1

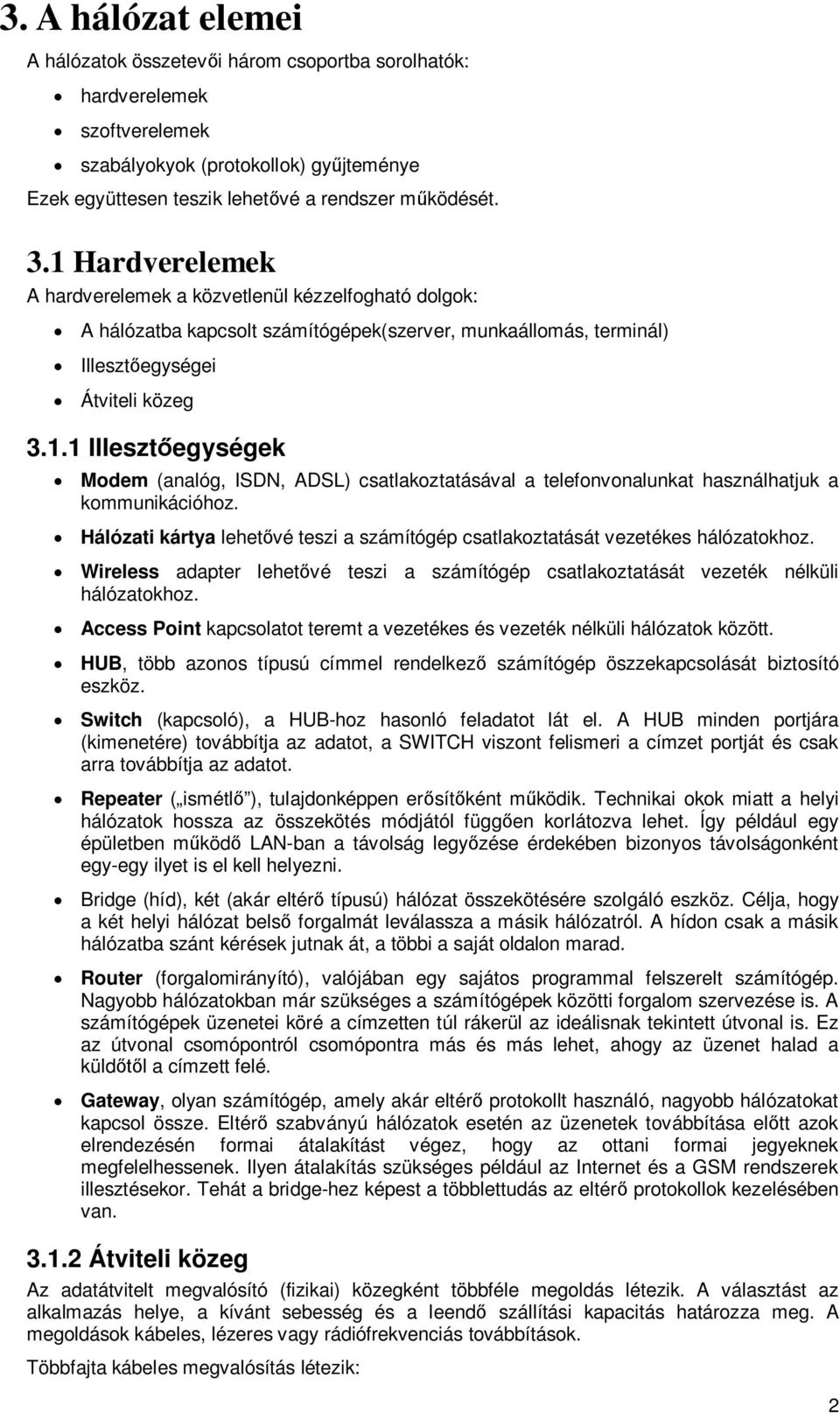

2 3. A hálózat elemei A hálózatok összetevi három csoportba sorolhatók: hardverelemek szoftverelemek szabályokyok (protokollok) gyjteménye Ezek együttesen teszik lehetvé a rendszer mködését. 3.1 Hardverelemek A hardverelemek a közvetlenül kézzelfogható dolgok: A hálózatba kapcsolt számítógépek(szerver, munkaállomás, terminál) Illesztegységei Átviteli közeg Illesztegységek Modem (analóg, ISDN, ADSL) csatlakoztatásával a telefonvonalunkat használhatjuk a kommunikációhoz. Hálózati kártya lehetvé teszi a számítógép csatlakoztatását vezetékes hálózatokhoz. Wireless adapter lehetvé teszi a számítógép csatlakoztatását vezeték nélküli hálózatokhoz. Access Point kapcsolatot teremt a vezetékes és vezeték nélküli hálózatok között. HUB, több azonos típusú címmel rendelkez számítógép öszzekapcsolását biztosító eszköz. Switch (kapcsoló), a HUB-hoz hasonló feladatot lát el. A HUB minden portjára (kimenetére) továbbítja az adatot, a SWITCH viszont felismeri a címzet portját és csak arra továbbítja az adatot. Repeater ( ismétl ), tulajdonképpen ersítként mködik. Technikai okok miatt a helyi hálózatok hossza az összekötés módjától függen korlátozva lehet. Így például egy épületben mköd LAN-ban a távolság legyzése érdekében bizonyos távolságonként egy-egy ilyet is el kell helyezni. Bridge (híd), két (akár eltér típusú) hálózat összekötésére szolgáló eszköz. Célja, hogy a két helyi hálózat bels forgalmát leválassza a másik hálózatról. A hídon csak a másik hálózatba szánt kérések jutnak át, a többi a saját oldalon marad. Router (forgalomirányító), valójában egy sajátos programmal felszerelt számítógép. Nagyobb hálózatokban már szükséges a számítógépek közötti forgalom szervezése is. A számítógépek üzenetei köré a címzetten túl rákerül az ideálisnak tekintett útvonal is. Ez az útvonal csomópontról csomópontra más és más lehet, ahogy az üzenet halad a küldl a címzett felé. Gateway, olyan számítógép, amely akár eltér protokollt használó, nagyobb hálózatokat kapcsol össze. Eltér szabványú hálózatok esetén az üzenetek továbbítása eltt azok elrendezésén formai átalakítást végez, hogy az ottani formai jegyeknek megfelelhessenek. Ilyen átalakítás szükséges például az Internet és a GSM rendszerek illesztésekor. Tehát a bridge-hez képest a többlettudás az eltér protokollok kezelésében van Átviteli közeg Az adatátvitelt megvalósító (fizikai) közegként többféle megoldás létezik. A választást az alkalmazás helye, a kívánt sebesség és a leend szállítási kapacitás határozza meg. A megoldások kábeles, lézeres vagy rádiófrekvenciás továbbítások. Többfajta kábeles megvalósítás létezik: 2

3 Koaxiális: egy szigetelt rézhuzalt körbevesz egy rézhálós árnyékoló másik, kívülrl szigetelt kábel. Maximum 10 Mbps (megabit/sec) adatátviteli sebesség lehet. UTP- árnyékolatlan csavart érpár: két szigetelt rézkábel egymás köré csavarva így kikerüli a vezetékek közötti kölcsönhatásból származó hibákat Mbps (megabit/sec) adatátviteli sebesség lehet. STP- árnyékolt csavart érpár: ugyanaz, mint az elbbi, csak egy rézhálóval le van árnyékolva a küls zavarok ellen. Ma az egyik legelterjedtebb kábelezési forma (az UTPvel együtt). FDDI üvegszál (Fiber Distributed Data Interface száloptikai adatátviteli interfész) : anyag szigetelésben (ami fényvisszaver réteg) fényvezet speciális üvegszál van, amelyben fényimpulzus közvetíti az adatokat. Jelenleg Mbps az átlagos adatátviteli sebességük, de van már Mbps feletti teljesítmény változata is. Használatához szükség van konverterre, ami a fényimpulzusokat a számítógép számára használható elektromos impulzusokká alakítja. A lézeres (vagy pl.: infra) kapcsolat fényimpulzusokkal dolgozik, az átviteli közeg a levega legjobb útvonal kiválasztása és a csomagkapcsolás ebben a rétegben történik.. Például egy hordozható gép és az asztali nyomtató között nem szükséges kábelt feltenni és levenni állandóan. A rádiófrekvenciás kapcsolat esetén az elektromos impulzusokat rádióhullámokká alakítják, és vezetékkel nem összeköthet pontok között adó-vevkkel továbbítják. Például a kontinensek közötti forgalomban a mholdak felhasználásával ez egy járható út a továbbításra. 3.2 Szoftverelemek A szoftverelemek a programok, amelyeket használunk. A hálózat mködéséhez szükséges eljárások és programok egy része már modulszeren beépült az operációs rendszerekbe. Az illesztegységek vezérlése az operációs rendszer egy moduljának a feladata. Az átviteli közeg megváltozása csak ennek a modulnak a cseréjét jelenti. A hálózat nyújtotta lehetségekhez való hozzáférésünket felhasználói szinten az operációs rendszer felügyelete alatt futó segédprogramok teszik lehetvé. Ezek egy részét a mai operációs rendszerünkkel együtt megvásárolhatjuk. Másik részét külön kell beszerezni. Ma már egyre több ingyenes (freeware), illetve korlátozott ideig ingyenesen használható, vagy csökkentett tudással rendelkez program (shareware) is segíti a munkánkat. 3.3 Szabályok (protokollok) gyjteménye A protokollok szerepe nem elhanyagolható. Kezdetben minden komolyabb cég kidolgozott a saját használatára ilyen célra protokollt. Azonban a kommunikáció egységes szabályokkal leírt módja teszi lehetvé, hogy világméret hálózat mködhessen. Így gyártó-független maradhat a rendszer, nincs közvetlenül kiszolgáltatva sem hardver-, sem szoftverkészít cégek kényénekkedvének. Az internet a TCP/IP protokoll családra épül. 4. A TCP/IP protokoll A TCP/IP (Transmission Control Protocol/Internet Protocol) az összekapcsolódó hálózatok közös protokollja. Szabványait (RFC: Request for Comments) egy független szervezet, az Internet Activities Board hozza, de javaslatot bárki tehet a rendszer továbbfejlesztésére. Ilyenek pl.: az RFC 822, mely az elektronikus levelezést szabályozza. A TCP tulajdonságai: kapcsolatorientált biztonságos protokoll arról gondoskodik, hogy az adatátvitel során minden adat maradéktalanul és megfelel sorrendben megérkezzen a rendeltetés helyére az alkalmazási rétegbl származó információkat szegmensekbe csomagolja 3

4 nyitott rendszer, az RFC-k folyamatosan lefedik az új technológiákat gyártófüggetlen, nem kötdik egy céghez sem így fejldése nem öncélú, mindig a leghatékonyabb megoldás irányba halad Az IP tulajdonságai: a szegmenseket csomagoká alakítja és címmel látja el( a TCP/IP csomag maximális mérete 64 kbyte) elküldi és fogadja a csomagokat, függetlenül a bejárt útvonaltól és hálózatoktól feladata a legjobb útvonal kiválasztása és a csomagkapcsolás A TCP/IP protokolljai : http - az Internet multimédiás tartalomszolgáltatása smtp, pop, imap - az elektronikus levelezés protokolljai ftp - a fájlátviteli protokoll két TCP/IP számítógép között telnet - távoli számítógépek elérésének protokollja ssh - biztonságos távoli elérés protokollja News - a hírek, hírcsoportok elérésének protokollja Gopher - az egyszer szöveges oldalak olvasására alkalmas protokoll irc - az on-line csevegfórum Archie fájlkeres rendszer az Internetbe kapcsolt szervereken DNS - név és cím feloldás az azonosító IP címeket megfelelteti a könnyen megjegyezhet ún. domain nevekre és vissza. SNMP- protokoll (az OSI hálózat felügyelet alapján), amely a TCP/IP hálózatok felügyeleti rendszere. Ezzel ma minden hálózati berendezés kezelhet. 5. Hálózati topológiák(lan elrendezések) 5.1 Busz (sín) elrendezés. A legrégebbi kialakítás. Egy gerincvezeték kiépítése után T alakú leágazások fogadják be az egyes gépeket. Így az egyes gépek ki-bekapcsolásától függetlenül a számítógép-haálózat egysége biztosított. Bizonyos távolságonként koaxális illetve elektromos kábel esetén esetleg repeater-ek elhelyezésére is szükséges lehet. A rendszer telepítése viszonylag olcsó, azonban igen sérülékeny, így manapság (két-három gépnél nagyobb rendszerekben) egyre ritkábban 4

5 alkalmazzák. Az elrendezés gyengéje abból áll, hogy ha az esetleg hosszúra is alakult gerincvezeték bárhol is megszakad, az egész hálózat mködésképtelenné válik. 5.2 Gy (token ring) elrendezés Az IBM cég alkalmazta elször saját rendszereinél. A gy alakú gerincvezeték nem érzékeny még az els sérülésre, a hálózat a gyn keresztül még életképes marad. 5.3 Csillag alakú elrendezés A LAN hálózatokban ma korszernek mondott elrendezésben minden számítógép egy elosztó dobozon, a HUB nev eszközön keresztül kapcsolódik egymáshoz. A rendszer kiépítésének ára (a kábelezési költségek és a HUB miatt) valamivel magasabb, azonban késbb sokkal nagyobb biztonságot nyújt a mindennapi használatban. Egy vezeték megsérülése csak egy gép kiesését eredményezi, a többi része a hálózatnak még üzemképes marad. A HUB-ok ára a csatlakoztatható gépek számától és a kívánt maximális sebesség értékétl függ. A hálózat víthetsége is jobb ennél az elrendezésnél. 5

6 5.4 Fa alakú elrendezés A csillag- és síntopológiák kombinációja. A szerver általában több közvetít számítógéppel áll közvetlen kapcsolatban. A kliensek a közvetít gépekhez kapcsolódnak. A fatopólogia jellegzetesége, hogy minden számítógép csak egy útvonalon érhrt el. 6. Számítógépek címzése A TCP/IP alapú számítógépeknek az egyértelm azonosítás szükségessége miatt saját címük (IP: Internet Address - vagyis Internet cím) van, melyet vagy fix címként kapnak meg, vagy dinamikusan osztja ki nekik a szerver. A cím hossza 32 bit, mely 4 db 8 bites szegmensre osztható. Ezek tartománya egyenként ig terjedhet. A címzési rendszer hierarchikus, mivel az Internet hálózatok kapcsolódásaival jött létre. A címet ezért két részre lehet bontani, a hálózatot és a konkrét gépet azonosító részre. Ezt a bontást ötféleképpen készítették el ún. címosztályokat létrehozva ezzel, hogy a sok gépet tartalmazó hálózatok is címezhetek legyenek: A címzésnél a hálózat és a host címének szétválasztásához ún. címmaszkokat (netmask) alkalmaznak. 6

7 Az IP címek kiosztása a NIC (Network Information Center) nev szervezet feladata ben az internetre kapcsolódó számítógépek száma kb 100 millióra emelkedett, ezért az IPv4 szabvány szerint kiosztható IP címek száma nagyon korlátozott. A probléma megoldását az IPv6 bevezetése jelenti. Az IPv6 -os IP cím 16 byte (8X2 byte kettsponttal elválasztva) hosszúságú. Domain nevek felépítése Az IP címek nehezen megjegyezhetek, ezért vezették be az ún. domain neveket, melyek egyértelmen megfelelnek egy-egy címnek. Például: server.brody-ajka.sulinet.hu domain névhez a IP cím tartozik. A címet visszafelé kell olvasni:.hu ún. domain(tartomány) Magyarország kétbets kódja (pl.: de-német).sulinet ún. subdomain(altartomány) megnevezés, az intézmények, szolgáltatók meghatározására szolgál, ezt regisztráltatni kell az Internetet felügyel szervnél;.brody-ajka is subdomain; server ún. host(gép) név; Általános forma: host.subdomain.domain A www, "mail", "ftp" szavak egy domain névben a szolgáltatás típusára utalnak (nem feltétlen egyeznek meg a host névvel). Az országra utaló két bets domainen kívül vannak még a típusra utaló 3 bets elnevezések, melyeket fleg az USA-ban használnak, pl.: net hálózati org nonprofit szervezetek ov kormányzati com üzleti edu oktatási mil katonai A hálózati alkalmazások a DNS (Domain Name Service) rendszer segítségével keresik meg a a domain névhez tartozó IP címet és fordítva. A DNS szerverek felelnek egy adott domain vagy subdomain névfelodásáért. Az IP címmel és domain névvel rendelkez gépeknek szükségük van még ún. portcímekre is (ASA: Application Selection Address), hogy a rajtuk futó alkalmazások vezérléseit el lehessen különíteni. Ezeket a host cím után kettsponttal elválasztva írjuk, ha szükséges. Pl.: a http kapuja a 80-as, az ftp kapuja a 21-es. Ez a felhasználó számára legtöbbször nem jelenik meg. 7. A gépek közötti kapcsolat A nagyobb hálózatba kötött két gép közötti kapcsolat hardver szempontból lehet: vonalkapcsolt vagy csomagkapcsolt. Vonalkapcsolt: ilyet a hagyományos telefonközpontokban alkalmaznak. A két kommunikáló gép folyamatosan, külön vonalon áll kapcsolatban egymással. A módszer hátránya, hogy nagy méret hálózatoknál nagy méret központok kellenének, és másrészt így is gyakran várhatnánk szabad vonalra, amikor beszélgetést kezdeményeznénk. Csomagkapcsolt: ilyenkor a két gép között nincs közvetlen (fizikai) kapcsolat. A párbeszéd elküldött információs csomagokban terjed. Minden csomag tartalmaz a tényleges üzeneten kívül két fontos információt. A csomagba íródik a (fejlécb részbe) a küld és a címzett számítógép egyedi címe is. Ilyen esetben a csomagok továbbítását a hálózatban elhelyezked forgalomirányító (router) számítógépek segítik. A hálózatra kapcsolódó gépek figyelik az adatforgalmat, és veszik a nekik szóló üzeneteket, majd válaszolnak a feladónak. Nincs szükség nagy kapacitású központokra, a csomagok járják 7

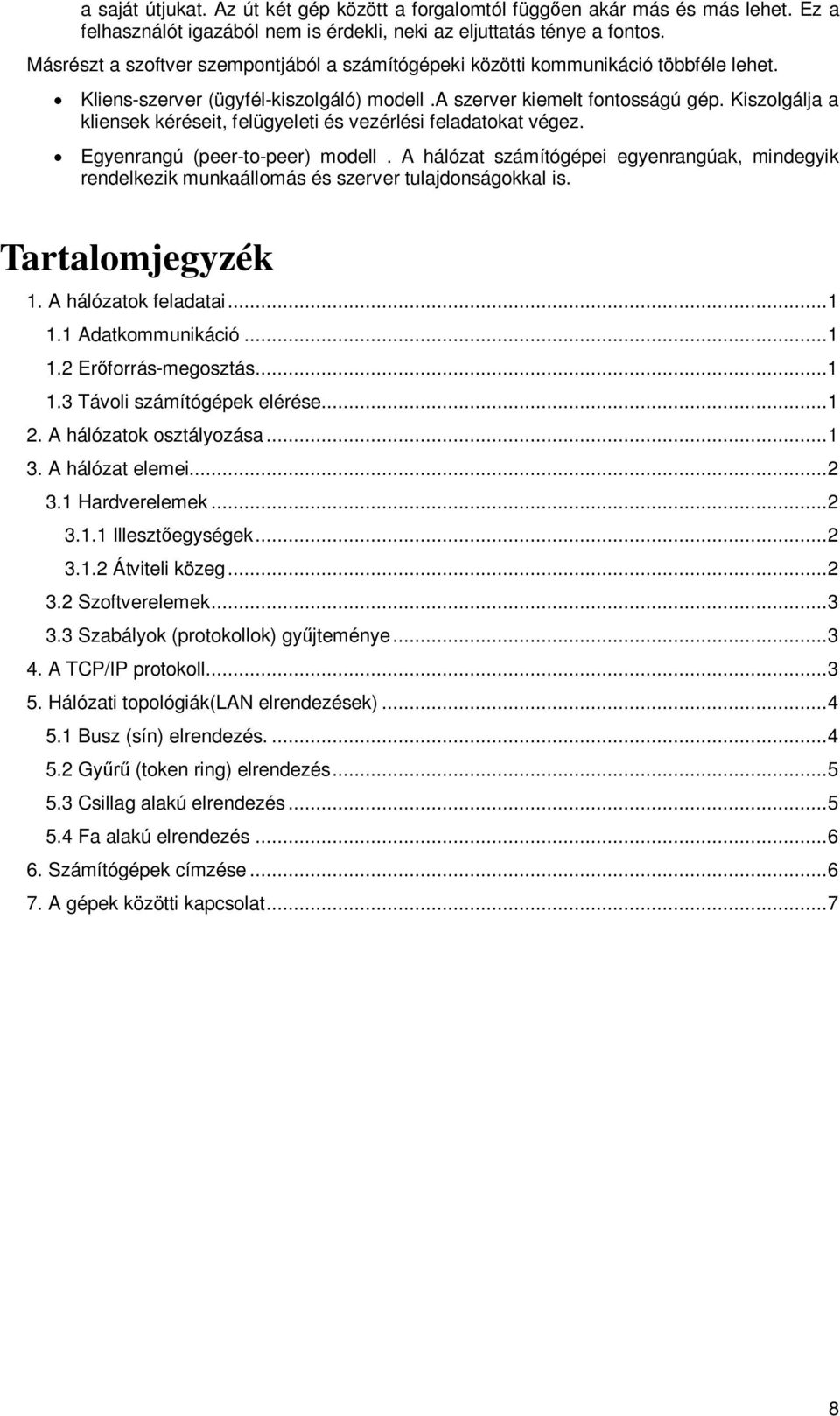

8 a saját útjukat. Az út két gép között a forgalomtól függen akár más és más lehet. Ez a felhasználót igazából nem is érdekli, neki az eljuttatás ténye a fontos. Másrészt a szoftver szempontjából a számítógépeki közötti kommunikáció többféle lehet. Kliens-szerver (ügyfél-kiszolgáló) modell.a szerver kiemelt fontosságú gép. Kiszolgálja a kliensek kéréseit, felügyeleti és vezérlési feladatokat végez. Egyenrangú (peer-to-peer) modell. A hálózat számítógépei egyenrangúak, mindegyik rendelkezik munkaállomás és szerver tulajdonságokkal is. Tartalomjegyzék 1. A hálózatok feladatai Adatkommunikáció Erforrás-megosztás Távoli számítógépek elérése A hálózatok osztályozása A hálózat elemei Hardverelemek Illesztegységek Átviteli közeg Szoftverelemek Szabályok (protokollok) gyjteménye A TCP/IP protokoll Hálózati topológiák(lan elrendezések) Busz (sín) elrendezés Gy (token ring) elrendezés Csillag alakú elrendezés Fa alakú elrendezés Számítógépek címzése A gépek közötti kapcsolat...7 8
