1 Előadás témája: SAMSUNG kamera és DSP típusok Előadó: Szentandrási-Szabó Attila műszaki vezető

2 Típuskódok

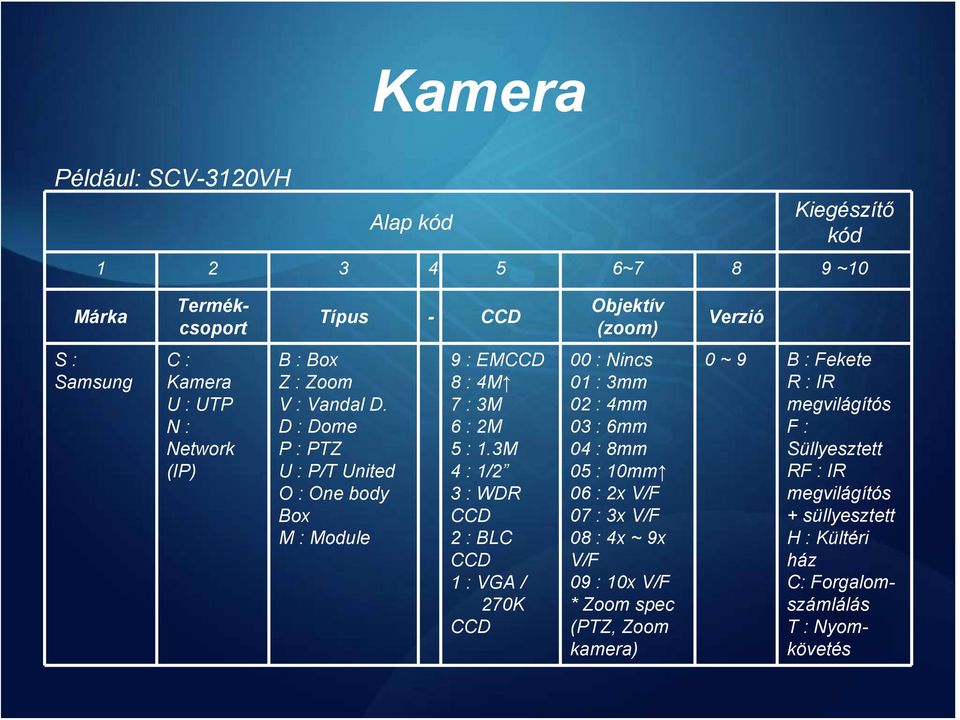

3 Kamera Például: SCV-3120VH Alap kód Kiegészítő kód ~7 8 9 ~10 Márka Termékcsoport Típus - CCD Objektív (zoom) Verzió S : Samsung C : Kamera U : UTP N : Network (IP) B : Box Z : Zoom V : Vandal D. D : Dome P : PTZ U : P/T United O : One body Box M : Module 9 : EMCCD 8 : 4M 7 : 3M 6 : 2M 5 : 1.3M 4 : 1/2 3 : WDR CCD 2 : BLC CCD 1 : VGA / 270K CCD 00 : Nincs 01 : 3mm 02 : 4mm 03 : 6mm 04 : 8mm 05 : 10mm 06 : 2x V/F 07 : 3x V/F 08 : 4x ~ 9x V/F 09 : 10x V/F * Zoom spec (PTZ, Zoom kamera) 0 ~ 9 B : Fekete R : IR megvilágítós F : Süllyesztett RF : IR megvilágítós + süllyesztett H : Kültéri ház C: Forgalomszámlálás T : Nyomkövetés

3M 4 : 1/2 3 : WDR CCD 2 : BLC CCD 1 : VGA / 270K CCD 00 : Nincs 01 : 3mm 02 : 4mm 03 : 6mm 04 : 8mm 05 : 10mm 06 : 2x V/F 07 : 3x V/F 08 : 4x ~ 9x V/F 09 : 10x

4 Képrögzítő Például: SRD-1670DC Alap kód Kiegészítő kód ~ Márka Termékcsoport Típus - Bemenet Képrögzítési sebesség Verzió S : Samsung R : Rögzítő D : DVR N : NVR 1 : 1 csat. 4 : 4 csat. 8 : 8 csat. 16 : 16 csat. 32 : 32 csat. 64 : 64 csat. 7 : 4CIF 25fps/csat. 5 : CIF 25 fps/csat. 3 : CIF 12,5 fps/csat. 1 : CIF 6,25 fps/csat. 0 ~ 9 D : DVD C : Koax vezérlés P0 : HDD nélkül P5G : 500GB HDD-vel

8 : 8 csat. 16 : 16 csat. 32 : 32 csat. 64 : 64 csat. 7 : 4CIF 25fps/csat. 5 : CIF 25 fps/csat.

6 600TV sor Többnyelvű menü Koax vezérlés SSNR HLC SSDR Privát zónák kit. Mozgásérzékelés DIS Továbbá: RS 485 VPS WDR Sokszögű privát z. Video Analytics PIP Továbbá: 650TV sor Super HAD CCD Line Lock Profilok

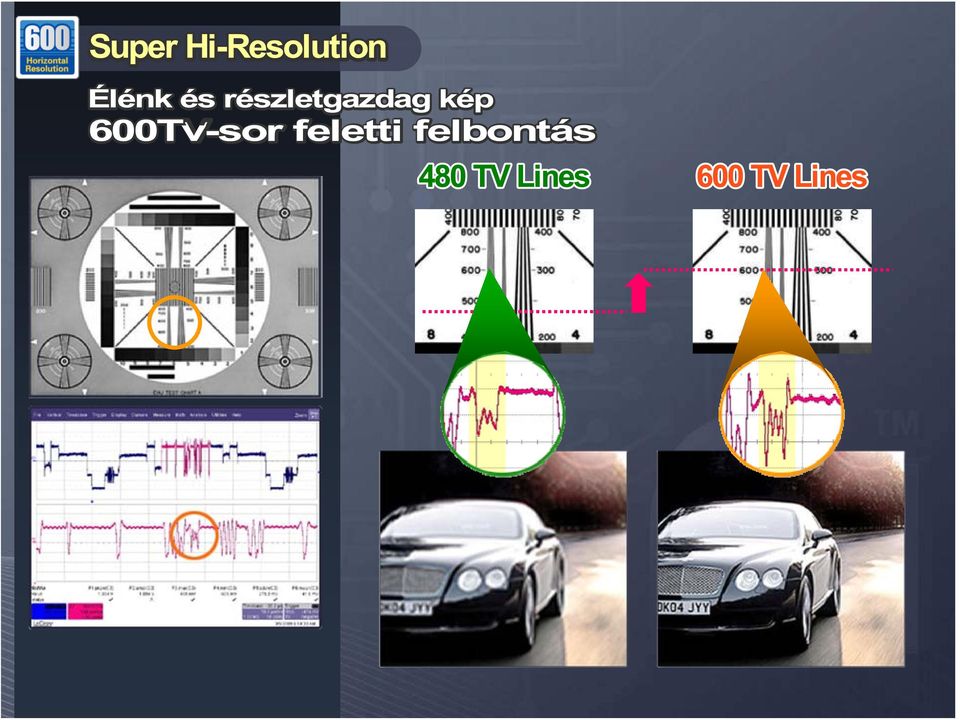

9 Nagy felbontás A WV a legújabb ötödik generációs DSP chip, ami önálló SAMSUNG fejlesztés, melysegítségével precíz képelemzési technikákat és fejlett háromdimenziós zajcsökkentést kaphatunk.

10 A W5 kamerákkal kiváló minőségű 600Tv-soros képet kaphatunk, melyet a SAMSUNG 5. generációs DSP chipje nyújt. EIAJ Test Chart

11 A W5 sorozatú kamerák automatikusan növelik a sötét képpontok világosságát, megtartva a világosakat, hogy a sötét foltok a képen láthatóvá váljanak. SSDR Off SSDR On

12 A W5 sorozatú kamerák sokkal jobb képet nyújtanak gyenge fényviszonyok mellett, ugyanakkor csökkentve a keletkező képzajt. SCB-2000 : 0.05 Lux Hagyományos kamera W5 kamera

13 A zaj kezelése az egyik legfontosabb feladat gyenge fényviszonyok mellett. A W5 fejlett 2D/3D zajszűrése lehetővé teszi a megfelelő színhűséget gyenge megvilágításnál. A képzaj csökkentése segíti a tárhely szükséglet csökkentését a DVR-ekben. SSNR Off SSNR On

14 A SAMSUNG túlzott fény kompenzáció hatékonyan kioltja az erős fényeket, mint például a fényszórókét. Ez lehetőséget ad arra, hogy az erős fény környezetében láthatóvá váljanak a részletek. HLC Off HLC On

15 A kamerák OSD menüje koax kábelen keresztül vezérelhető. Kamera vezérlés koax kábelen keresztül

16 All in ONE

18 Az A1 sorozatú kamerák növelik a képfelbontást, csökkentik a képzajt, növeli a kontrasztot és lehetővé teszi, hogy az alkotott képek olyan természetesek legyenek, mintha az emberi szem látná.

20 Valós kép Vertical Axis Horizontal Axis Time Axis Előtte Before processed Szabálytalan zaj Utána

21 Brightness Output Correction in Dark Correction in Bright XDR on Brightness Input XDR off

22 Interlace kép készítése Even-Field Odd-Field Progressive kép helyreállítása Progressive kép készítése

23 Elvitt áthelyezett tárgy

24 Hátrahagyott rögzített tárgy Image Signal

25 Virtuális kerítés Vonalátlépés Zónamegsértés Mozgáskövetés

26 Téglalap típusú maszkolás hibái Sokszög típus (12db)

27 ,000 4,000 3,000 2,000 1, ,000 4,000 3,000 5,000 2,000 4,000 1,000 3,000 2, , WDR : Wide Dynamic Range

28 DIS on DIS off Automatikus képstabilizálás Tökéletes kép mindenkor

30 A1 kamerák Videojel Vezérlő jel Videojel Kameravezérlés koax kábelen keresztül DVR vagy Monitor SCP-300 SCP-300

31 A1 kamera PAL -1 : English, French, German, Spanish, Italian PAL -2 : English, Russian, Polish, Turkish, Czech Chinese Model : Chinese NTSC : English, French, Spanish, Japanese, Portuguese Korean Model : Korean, English

33 16x-os digitális zoom Digitális Pan/Tilt funkcióval gyorsan kinagyítható a kép jobb/bal/felső/alsó része PIP (kép a képben) funkció, mely használatakor kis képben látszik a teljes kép, nagyban a nagyított Kívülről állítható zársebesség

34 16x-os digitális zoom Digitális Pan/Tilt funkcióval gyorsan kinagyítható a kép jobb/bal/felső/alsó része PIP (kép a képben) funkció, mely használatakor kis képben látszik a teljes kép, nagyban a nagyított Kívülről állítható zársebesség

35 16x-os digitális zoom Digitális Pan/Tilt funkcióval gyorsan kinagyítható a kép jobb/bal/felső/alsó része PIP (kép a képben) funkció, mely használatakor kis képben látszik a teljes kép, nagyban a nagyított Kívülről állítható zársebesség

36 16x-os digitális zoom Digitális Pan/Tilt funkcióval gyorsan kinagyítható a kép jobb/bal/felső/alsó része PIP (kép a képben) funkció, mely használatakor kis képben látszik a teljes kép, nagyban a nagyított Kívülről állítható zársebesség

39 Prémium felbontás & Intelligens megoldások A SV5 a legújabb ötödik generációs DSP chip a Super Vision sorozatból, ami önálló SAMSUNG fejlesztés, mely rendelkezik a legmodernebb képelemzési technikákkal és fejlett háromdimenziós zajcsökkentéssel. 650TVL 600TVL WDR SSNR (2D+3D) VPS Privacy Masking Multi Language OSD Intelligent Function Coax RS-485 Dual Power SSDR

40 Az SV5 kamerákkal kiváló minőségű 600Tv-soros, vagy a feletti képet kaphatunk, melyet a SAMSUNG 5. generációs DSP chipje nyújt. SCB-3001 : 650TVL EIAJ Teszt ábra

41 Az SV5 DSP technológiája kompenzálja az extrém erős és nagy felületű háttérfényt 128-szor hatékonyabban, mint a hagyományos BLC. Használatakor a kép fényes részét nagysebességgel, míg a sötét részeket lassú sebességgel olvassa ki. A sötét területeket precízen elemezve világosítja ki a képet anélkül, hogy a világos részek túlvezéreltek lennének. WDR Off WDR On

42 A zaj kezelése az egyik legfontosabb feladat gyenge fényviszonyok mellett. A SV5 fejlett 2D/3D zajszűrése lehetővé teszi a megfelelő színhűséget gyenge megvilágításnál. A képzaj csökkentése segíti a tárhely csökkentését DVR-ekben. SSNR Off SSNR On

43 A SV5 sorozatú kamerák automatikusan növelik a sötét képpontok világosságát, megtartva a világosakat, hogy a sötét foltok a képen láthatóvá váljanak. SSDR Off SSDR On

44 Az SV5 kamerák kétszeres CCD kiolvasási technológiával dolgoznak, mely a tökéletes WDR funkció mellett lehetővé teszi a VPS, úgynevezett virtuális progresszív képkiolvasást, ami a váltottsoros és a progresszív képkiolvasást ötvözi. Ez lehetővé teszi, hogy a kamerák a gyors mozgás mellett is értékelhető képet tudjanak készíteni akár autópályai, akár rendszámfelismerő alkalmazásoknál. VPS funkció (tiszta kép) Váltottsoros képkiolvasás (elcsúszott félképek)

45 Az SV5 kamerák beépített intelligens képelemzéssel rendelkeznek. 1. Hátrahagyott & elvtűnt tárgy Hátrahagyott tárgy (rögzített, hátrahagyott): Riasztás történik, ha a beállított időnél tovább egy objektum feltűnik a képen. Eltűnt tárgy (áthelyezett, eltűnt): Riasztás történik, ha egy objektum eltűnik a képről.

46 2. Kerítés & mozgáskövetés Kerítés: Riasztás történik a virtuális kerítés átlépésekor, vagy egy virtuális terület megsértésekor. Mozgáskövetés: A mozgó tárgyakat, embereket a figyelem felkeltése céljából leköveti és kijelöli. 3. Forgalomszámlálás: A meghatározott irányból, egy virtuális vonalon áthaladók azonosítása

47 A kamerák OSD menüje koax kábelen keresztül vezérelhető. Kamera vezérlés koax kábelen keresztül

48 Az SV5 támogatja a sokszög alakú maszkolást, mely sokkal hatékonyabb, kisebb területet takar ki a képből, mint a téglalap alakú maszkolás.

49 Analóg kamerák DSP típusai és tulajdonságainak összefoglalása

50 SV5 / A1 DSP chip tulajdonságok Szuper nagyfelbontás VPS (Virtual Progressive Scan) SSNR III (Samsung Super Noise Reduction) / Motion Adaptive DNR (digitális zajcsökkentés) SSDR (Samsung Super Dynamic Range = szuper dinamikatartomány) / XDR (extended Dynamic Range = kiterjesztett/megnövelt dinamikatartomány) Intelligent Video Analysis (intelligens képfeldolgozás) CCVC (Camera Control Via Coaxial cable = koax kábelen keresztüli vezérlés) WDR (Wide Dynamic Range = széles dinamika tartomány) DIS (Digital Image Stabilization = digitális képstabilizálás) HLC (Highlight Compensation Capability = túlzott fény kompenzáció/kioltás) Privacy Zone (privátzóna kitakarás 4pontos sokszög típusú, 12db) Day & Night Profile (profilok) Multi-Language (többnyelvű menü) Digital Zoom (digitális zoom) & PIP (Picture In Picture = kép a képben)

51 W5 DSP chip tulajdonságok Szuper nagyfelbontás SSNR III (Samsung Super Noise Reduction III) (digitális zajcsökkentés) SSDR (Samsung Super Dynamic Range = szuper dinamikatartomány) DIS (Digital Image Stabilization = digitális képstabilizálás) Day & Night CCVC (Camera Control Via Coaxial Cable = koax kábelen keresztüli vezérlés) HLC (Highlight Compensation Capability = túlzott fény kompenzáció/kioltás) Privacy Zone (privátzóna kitakarás téglalap típusú, 12db) Multi-Language (többnyelvű menü) Digital Zoom (digitális zoom)

52 A legújabb képfeldolgozó Winner WVI DSP

53 Újdonságok: 960H technológia; Kamerák: 700TV-sor vízszintes felbontás (976x582 pixeles CCD); Kamerák: Defog (köd kiküszöbölés) rossz látási viszonyok között is tiszta, éles kép; DVR-ek: 960H (960x576) képrögzítés támogatása; DVR-ek: HDMI full HD (1920x1080p) monitor kimenet.

55 Köszönöm a figyelmet! Szentandrási-Szabó Attila műszaki vezető
