Agrotechnikai követelmények

Átírás

1 Az öntözés gépei

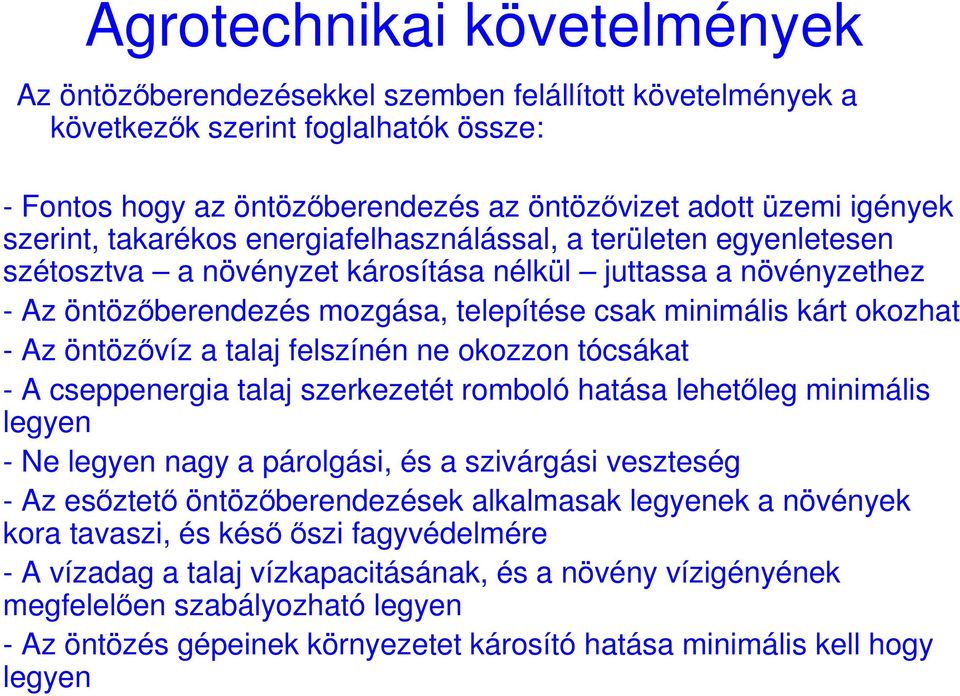

2 Agrotechnikai követelmények Az öntözıberendezésekkel szemben felállított követelmények a következık szerint foglalhatók össze: - Fontos hogy az öntözıberendezés az öntözıvizet adott üzemi igények szerint, takarékos energiafelhasználással, a területen egyenletesen szétosztva a növényzet károsítása nélkül juttassa a növényzethez - Az öntözıberendezés mozgása, telepítése csak minimális kárt okozhat - Az öntözıvíz a talaj felszínén ne okozzon tócsákat - A cseppenergia talaj szerkezetét romboló hatása lehetıleg minimális legyen - Ne legyen nagy a párolgási, és a szivárgási veszteség - Az esıztetı öntözıberendezések alkalmasak legyenek a növények kora tavaszi, és késı ıszi fagyvédelmére - A vízadag a talaj vízkapacitásának, és a növény vízigényének megfelelıen szabályozható legyen - Az öntözés gépeinek környezetet károsító hatása minimális kell hogy legyen

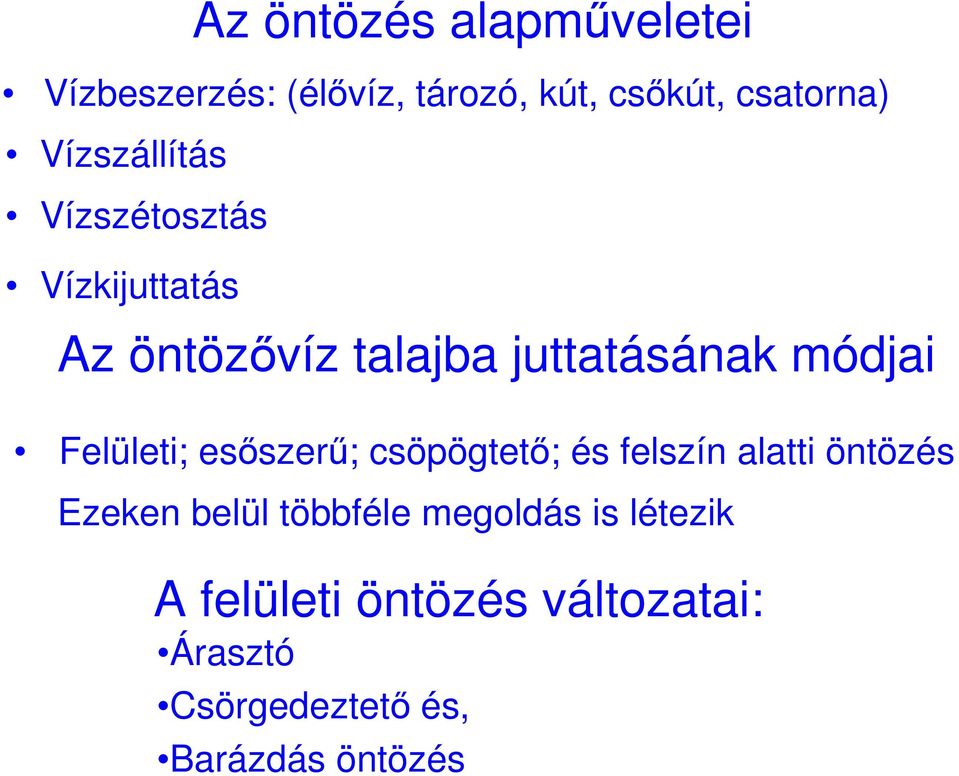

3 Az öntözés alapmőveletei Vízbeszerzés: (élıvíz, tározó, kút, csıkút, csatorna) Vízszállítás Vízszétosztás Vízkijuttatás Az öntözıvíz talajba juttatásának módjai Felületi; esıszerő; csöpögtetı; és felszín alatti öntözés Ezeken belül többféle megoldás is létezik A felületi öntözés változatai: Árasztó Csörgedeztetı és, Barázdás öntözés

4 Az öntözıvíz forrása Felszíni Felszín alatti Csıhálózatból

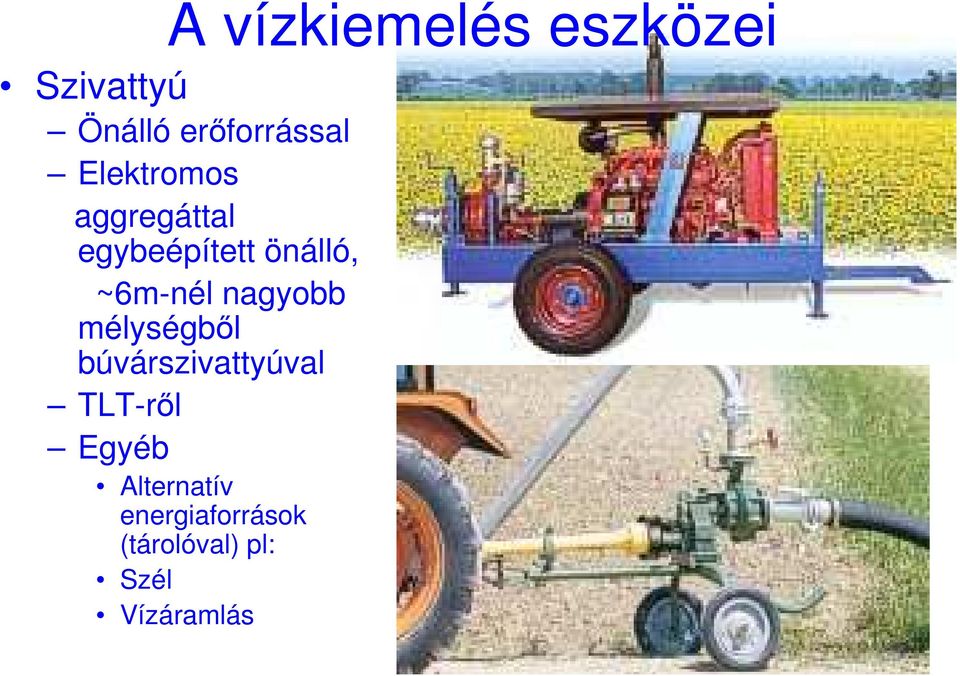

5 A vízkiemelés eszközei Szivattyú Önálló erıforrással Elektromos aggregáttal egybeépített önálló, ~6m-nél nagyobb mélységbıl búvárszivattyúval TLT-rıl Egyéb Alternatív energiaforrások (tárolóval) pl: Szél Vízáramlás

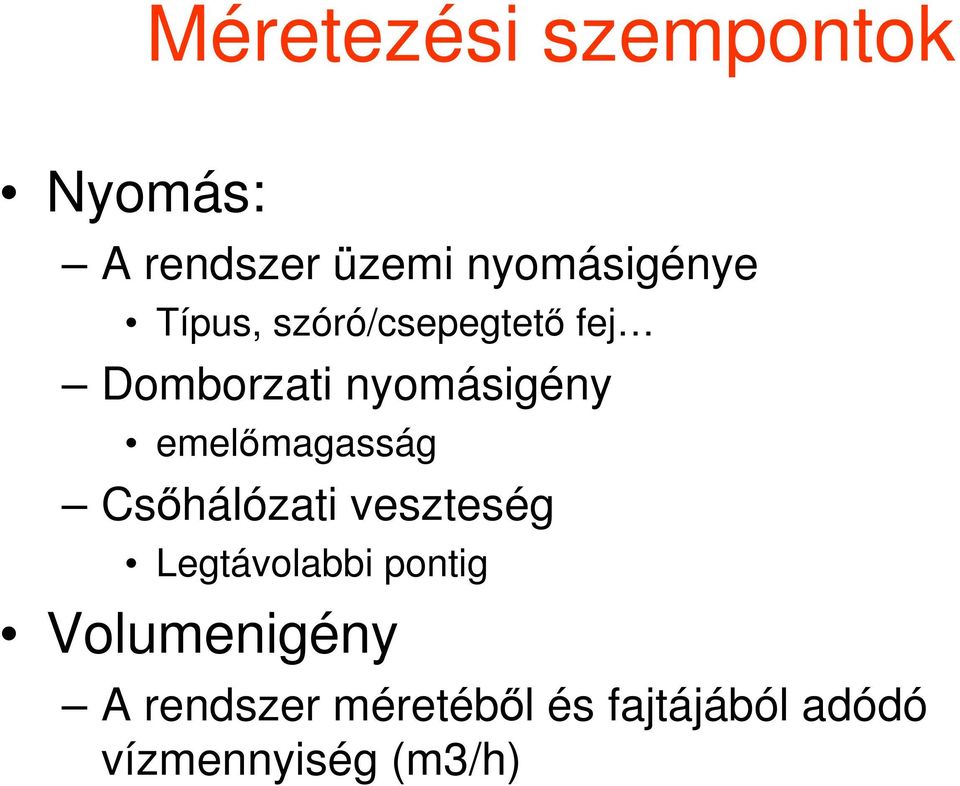

6 Méretezési szempontok Nyomás: A rendszer üzemi nyomásigénye Típus, szóró/csepegtetı fej Domborzati nyomásigény emelımagasság Csıhálózati veszteség Legtávolabbi pontig Volumenigény A rendszer méretébıl és fajtájából adódó vízmennyiség (m3/h)

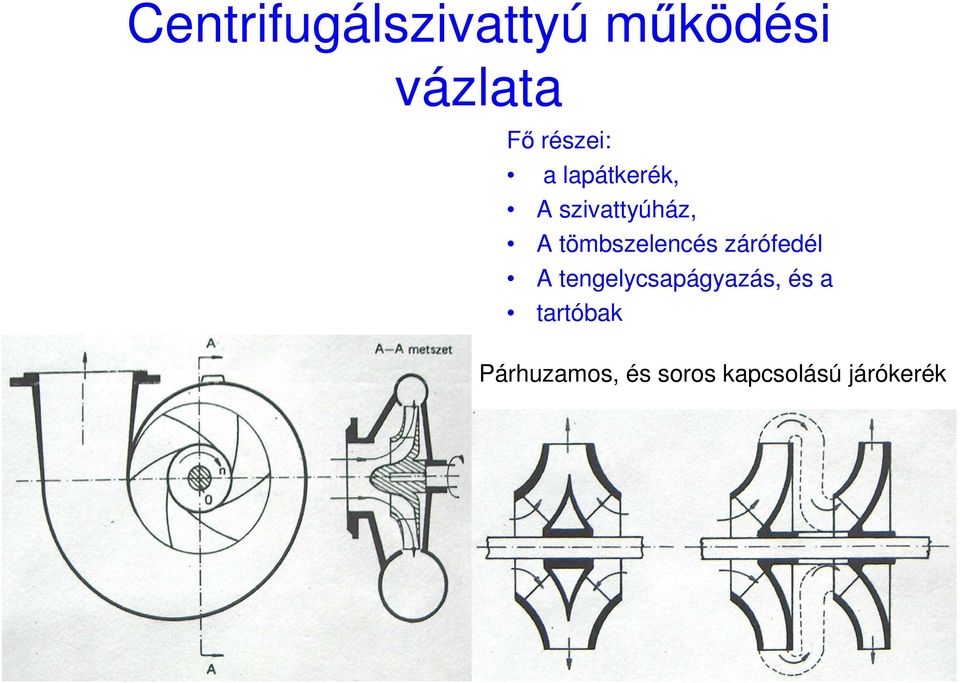

7 Centrifugálszivattyú mőködési vázlata Fı részei: a lapátkerék, A szivattyúház, A tömbszelencés zárófedél A tengelycsapágyazás, és a tartóbak Párhuzamos, és soros kapcsolású járókerék

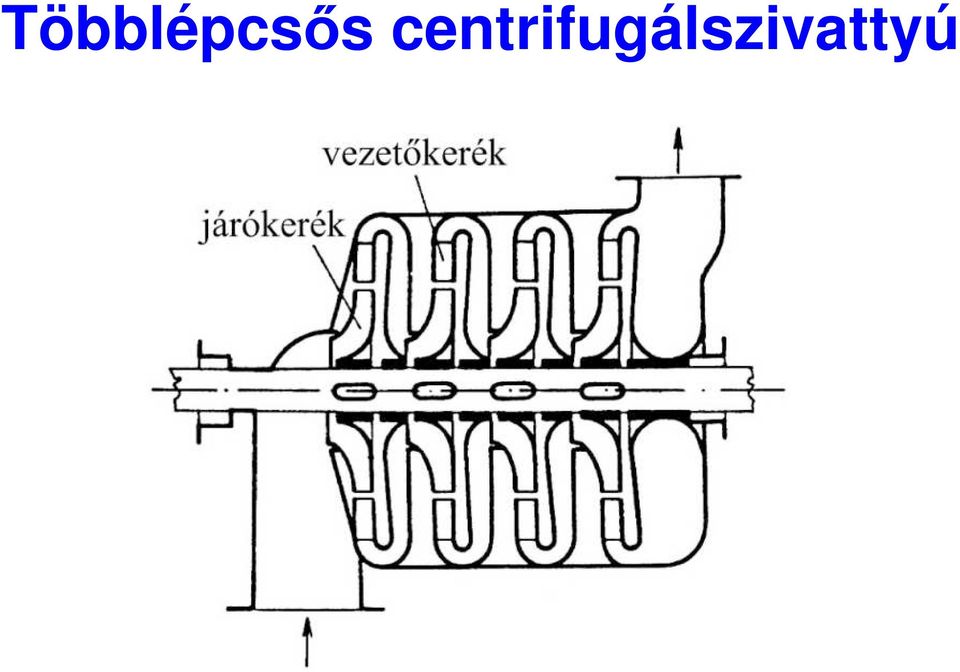

8 Többlépcsıs centrifugálszivattyú

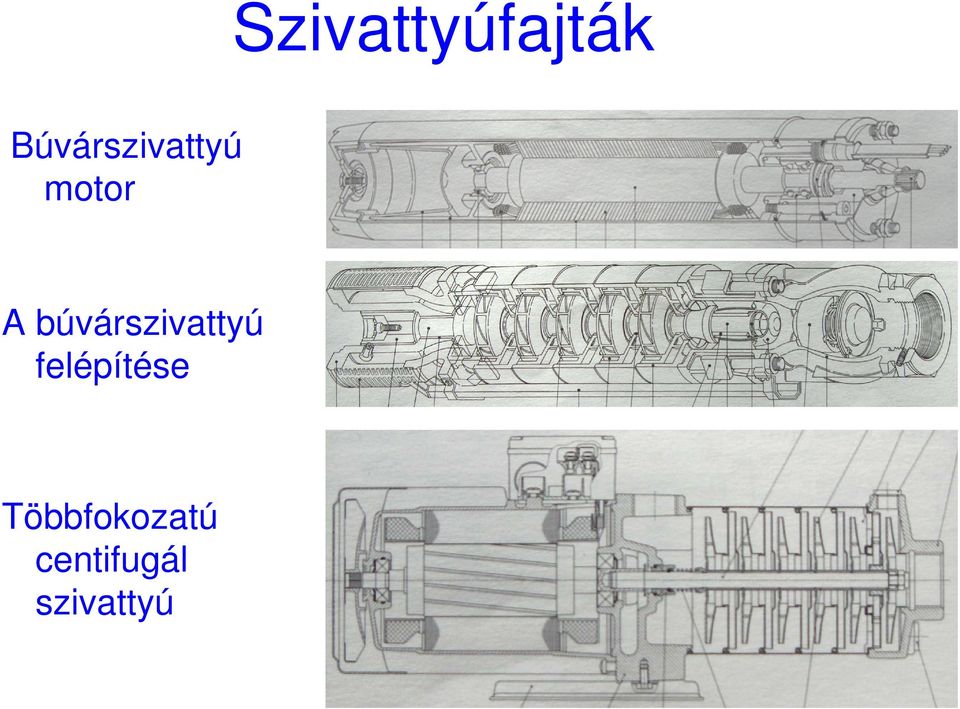

9 Szivattyúfajták Búvárszivattyú motor A búvárszivattyú felépítése Többfokozatú centifugál szivattyú

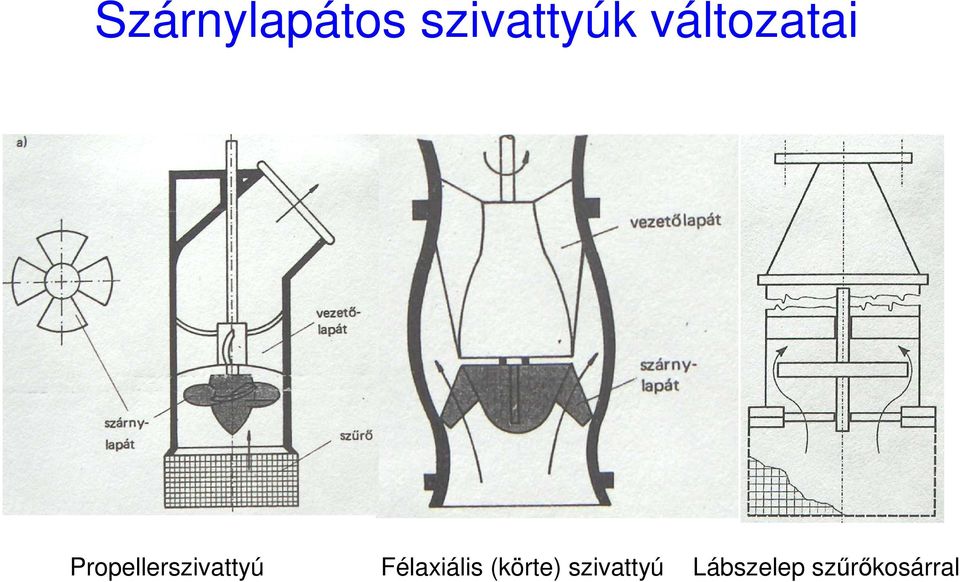

10 Szárnylapátos szivattyúk változatai Propellerszivattyú Félaxiális (körte) szivattyú Lábszelep szőrıkosárral

11 A szivattyúk adatai Szivattú típusok Q (dm 3 /s) H (m) Propeller Fél axiális Centrifugális: - Egy járókerékkel - két járókerékkel - négy járókerékkel , * * Egyes típusoknál eléri a 600 métert.

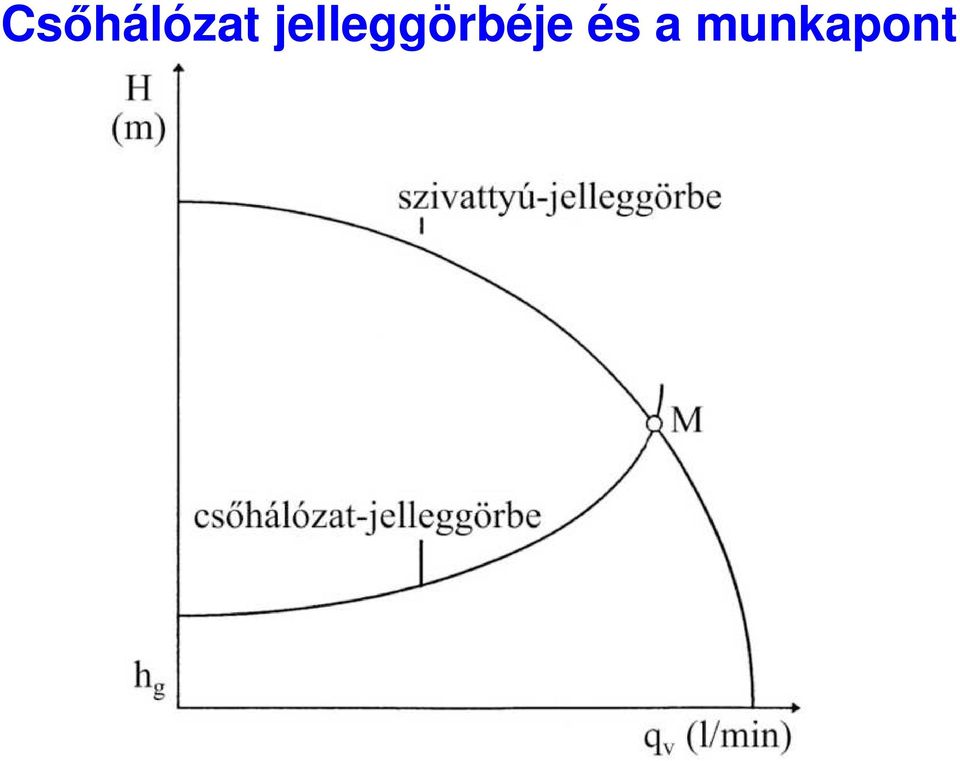

12 Csıhálózat jelleggörbéje és a munkapont

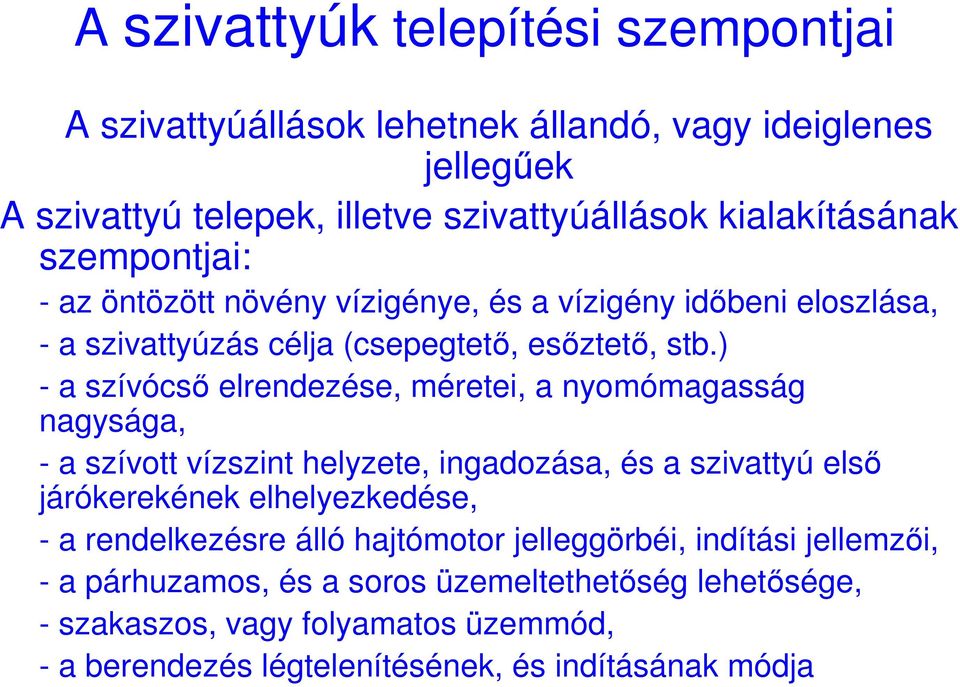

13 A szivattyúk telepítési szempontjai A szivattyúállások lehetnek állandó, vagy ideiglenes jellegőek A szivattyú telepek, illetve szivattyúállások kialakításának szempontjai: - az öntözött növény vízigénye, és a vízigény idıbeni eloszlása, - a szivattyúzás célja (csepegtetı, esıztetı, stb.) - a szívócsı elrendezése, méretei, a nyomómagasság nagysága, - a szívott vízszint helyzete, ingadozása, és a szivattyú elsı járókerekének elhelyezkedése, - a rendelkezésre álló hajtómotor jelleggörbéi, indítási jellemzıi, - a párhuzamos, és a soros üzemeltethetıség lehetısége, - szakaszos, vagy folyamatos üzemmód, - a berendezés légtelenítésének, és indításának módja

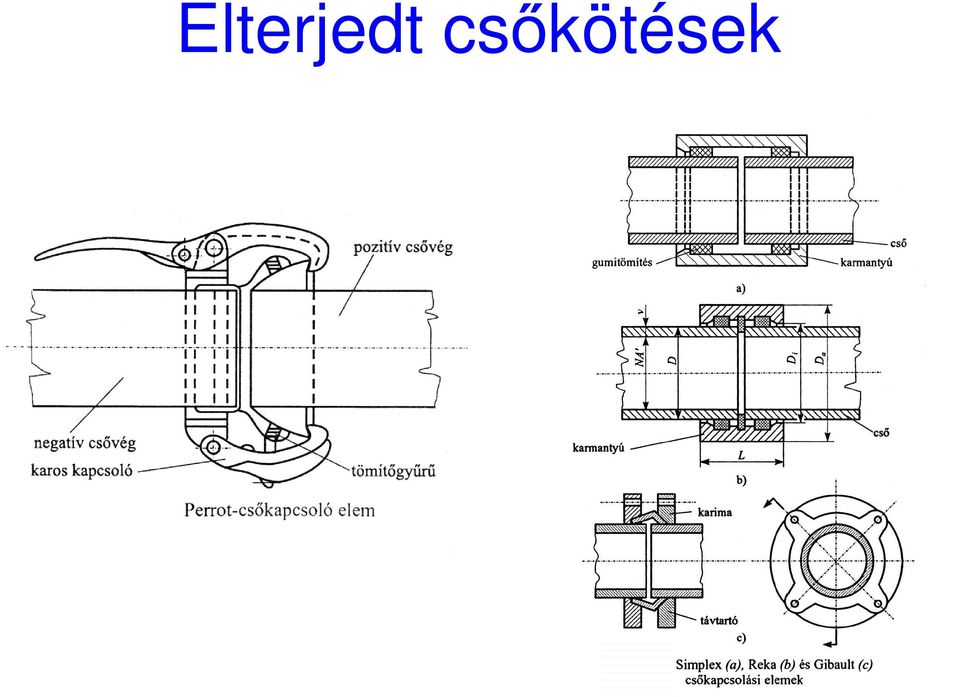

14 Elterjedt csıkötések

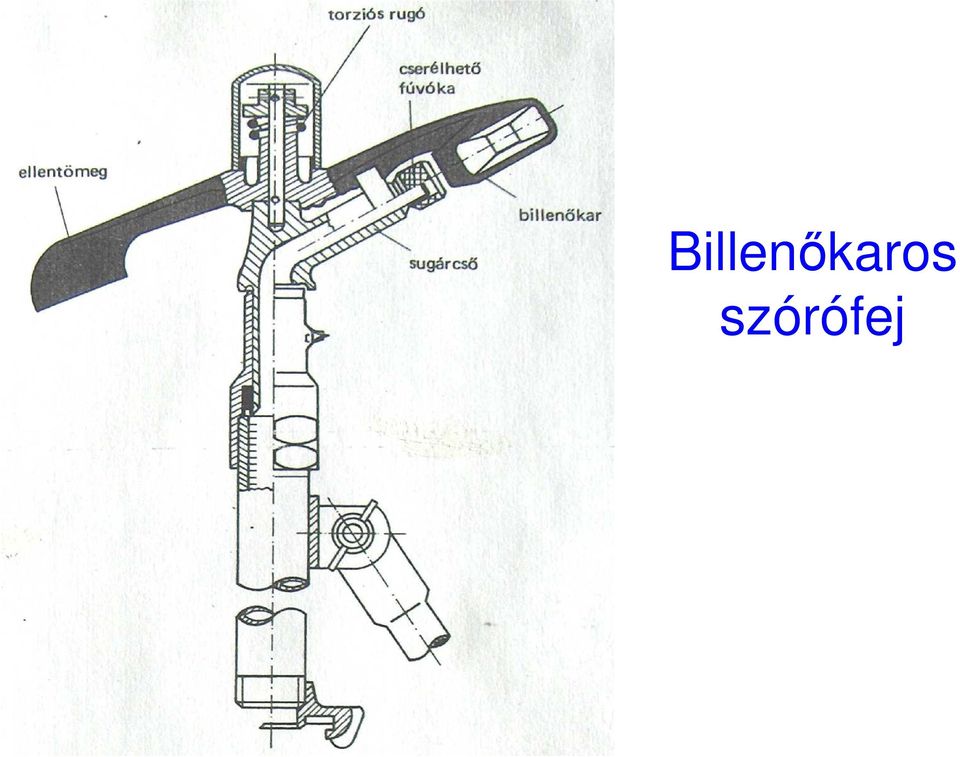

15 Billenıkaros szórófej

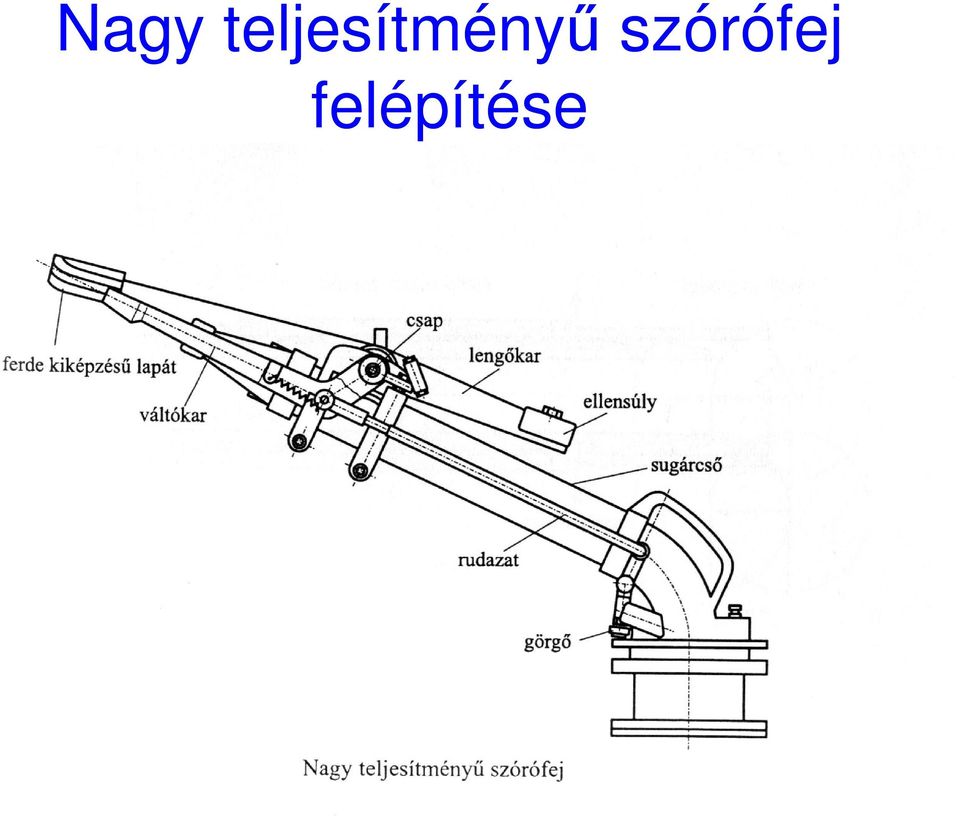

16 Nagy teljesítményő szórófej felépítése

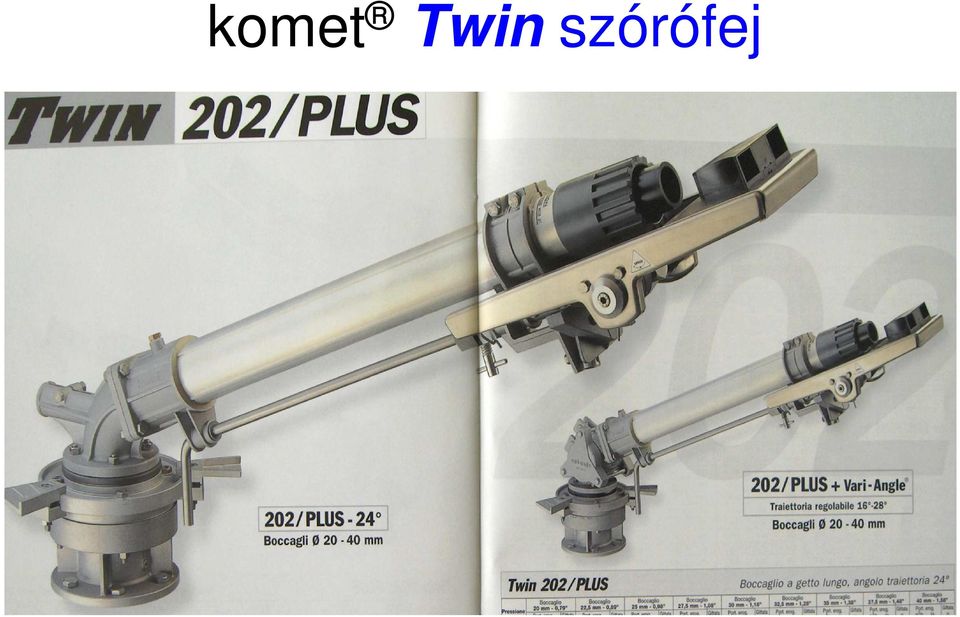

17 komet Twin szórófej

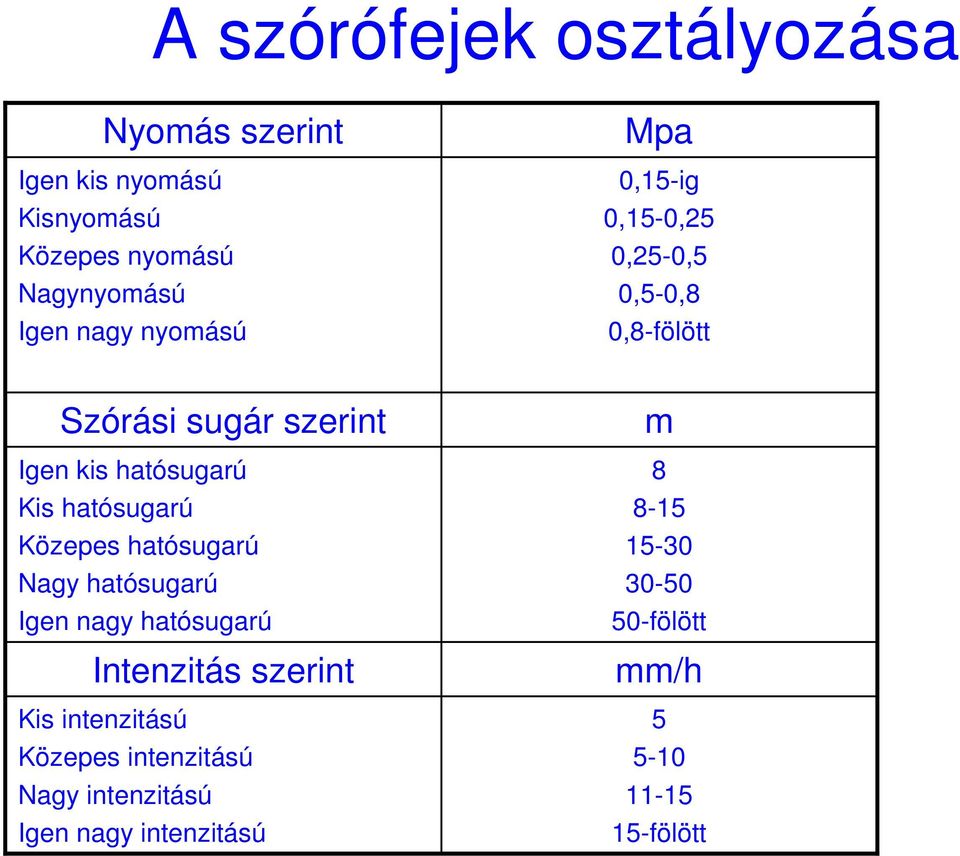

18 A szórófejek osztályozása Nyomás szerint Igen kis nyomású Kisnyomású Közepes nyomású Nagynyomású Igen nagy nyomású Mpa 0,15-ig 0,15-0,25 0,25-0,5 0,5-0,8 0,8-fölött Szórási sugár szerint Igen kis hatósugarú Kis hatósugarú Közepes hatósugarú Nagy hatósugarú Igen nagy hatósugarú Intenzitás szerint Kis intenzitású Közepes intenzitású Nagy intenzitású Igen nagy intenzitású m fölött mm/h fölött

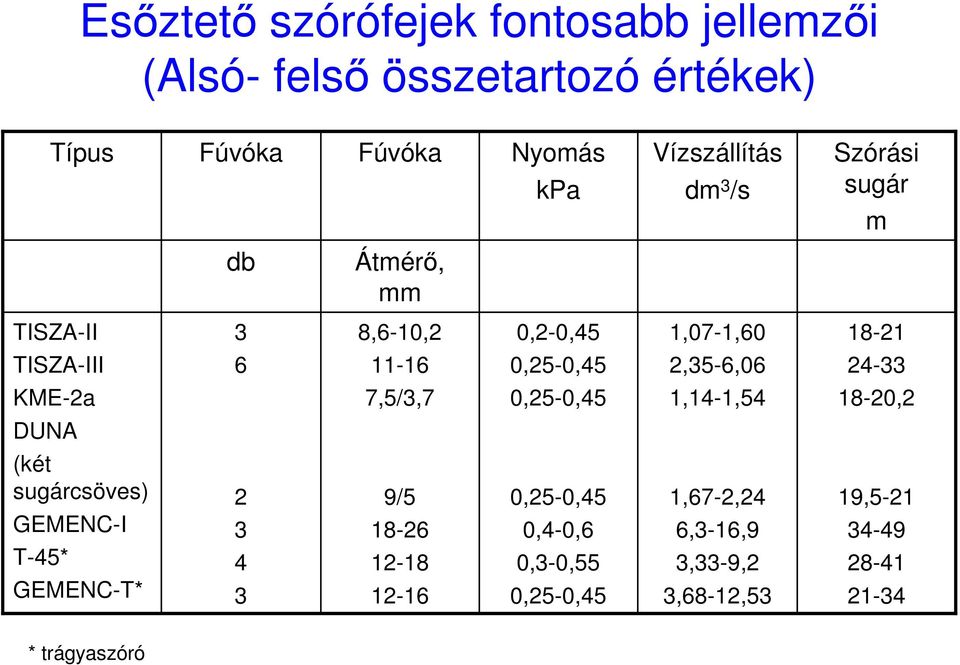

19 Esıztetı szórófejek fontosabb jellemzıi (Alsó- felsı összetartozó értékek) Típus Fúvóka Fúvóka Nyomás kpa Vízszállítás dm 3 /s Szórási sugár m db Átmérı, mm TISZA-II 3 8,6-10,2 0,2-0,45 1,07-1, TISZA-III ,25-0,45 2,35-6, KME-2a 7,5/3,7 0,25-0,45 1,14-1, ,2 DUNA (két sugárcsöves) GEMENC-I T-45* GEMENC-T* / ,25-0,45 0,4-0,6 0,3-0,55 0,25-0,45 1,67-2,24 6,3-16,9 3,33-9,2 3,68-12,53 19, * trágyaszóró

20 Szívó rendszerő tápanyag és Vegyszer szivattyú összeállítási rajza

21 A szívásos szivattyúzás szerkezete Befecskendezés tartályból Szívó rendszerő befecskendezı 1. A meghajtó víz kézi szelepe 2. Csatlakozás 3. Szőrı 4. Automata kiiktató 5. Szívófej 7. Biztonsági légszelep 8. A befecskendezı vezeték kézi szelepe 9. Vízleszívó csı 10. Ellenırzı szelep

22 Gravitációs adagoló 1. A meghajtó víz kézi szelepe 2. Csatlakozó 3. Szőrı 4. Automata kiiktató 6. Anti- szifon szelep 7. Biztonsági légszelep 8. Befecskendezı csı kézi szelepe 9. Víz kiömlı nyílás 10. Ellenırzı szelep 11. Visszacsapó szelep

23 Kiépítés szerint Beépített hálózat a fıvezetéke és szárnyvezetékei talajfelszín alá telepítettek Vegyes építéső hálózat fıvezetéket a talajfelszín alatt, csatlakozási pontjainál hidránsok a talajfelszínre Felszínen szerelt (hordozható) hálózat hálózat teljesen a talaj felszínén

24 Távvezérelt mikroöntözı berendezés

25 Vízkijuttatás módja szerint Felszín alatti alagcsöves szivárogtató Felszín felett esıztetı mikro öntözés (csepegtetı, szórófej) csörgedeztetı árasztó

26 Lineárpivot Centerpivot Vegyes Csévélhetı öntözı dobos (Esetleg Járvaüzemelı konzollal) Esıztetı rendszerek

27 Lineárpivot rendszerek Ált. Önjárók (régebben vontatott) m fesztáv Támaszok elektromos meghajtással vezérlıantennák Elınyök: - domborzat követése - egyenletes beázás - tápoldatozható (részben) - automatizálható Hátrányok: - szélre érzékeny - párolgási veszt. - erózió - nagy nyomásigény

28 Centerpivot rendszerek Lineárhoz hasonló felépítés Központ körül forog Vízkivétel a központban Kör alakú fedés Kiegészítı saroklocsolók 30-50ha

29 Lineár-centerpivot vegyes rendszer

30 Lineár esıztetı öntözıberendezés

31 Önjáró gördülı szárnyvezeték

32 Körbejáró öntözıberendezés telepítési vázlata

33 Forgókonzolos esıztetı berendezés

34 Sodronyköteles, és indukciós irányítás

35 Csévélhetı szárnyvezeték

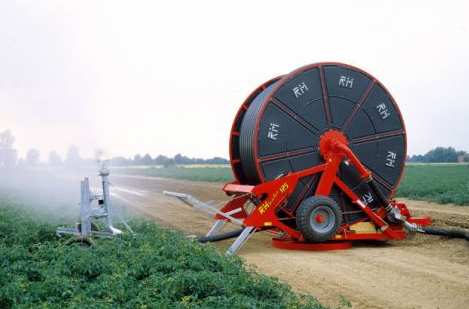

36 Csévélhetı öntözı dobos rendszer Elınyök Könnyen mozgatható Kiegészíthetı járókonzollal Meghajtás: ált. vízturbina, állítható behúzási sebességgel Ált 6-10 bar nyomás Munkaterület:~750x50-120m Hátrányok Talajegyenetlenségre érzékeny Szél Erózió Párolgási veszteség

37 Hordozható esıztetı berendezés telepítési vázlata

38 Szórófej kötési módok Négyzetes kötés Háromszöges kötés Téglalapos kötés

39 Talajba fektetett rendszerek Alagcsöves cm mélyen Víz elvezetésére is alkalmas Költséges, fix Mikroöntözéses Gyökérzónában Tápoldatozásra is alkalmas Könnyen fektethetı

40 Szőrırendszerek

41 Szőrık felépítése, beépítése Szőrı alkatrészek Szőrı metszet

42 Mikroöntözés Tápoldatozásra jól használható Precíziós mezıgazdasági megoldások Nem csak öntözésre (klíma, páraszabályzás, fagyvédelem ) Magasfokú automatizálhatóság Üvegházi irányítási rendszerekkel együttmőködhet Eltérı környezetbe könnyen adaptálható Alacsony nyomásigény (0,5-5 bar)

43 Mikroöntözési megoldások Csepegtetı Csıbe épített Külsı csepegtetıfejes Mikroszórófejes Forgó Jet-ek Porlasztó Szivárogtató alacsony nyomásigényő (0,5bar alatt)

44 Mikroszórófejes vízadagoló elem

45 Nyomáskompenzált csepegtetı elem vízkibocsátása alaphelyzet Q üzemi állapot bar

46 Alacsony nyomású rendszer a csörgedeztetı öntözés kiváltására Nyomást biztosító torony szőrı laterálisok Csıbe integrált csepegtetı/szivárogtató elem

47 Tápoldatos mikroöntözı rendszer központi vezérlıvel

48 ITU Mix Station 20 Standard tápoldat keverı Max. 8 törzsoldat tartály Iker érzékelık EC-re és ph-ra Karbantartás mentes venturi adagolási technika Rozsdamentes fém tartó szerkezet 5 visszatérıvíz tartály Max. 50 öntözı szelep Max. 20 szabadon programozható öntözési csoport Max. 20 szabadon programozható tápoldat recept Max. 8 tenziométer Besugárzás függı EC szabályozás Teljes PC vezérlés Grafikus felhasználói program Csatlakoztatható az ITU LAN hálózatra
