Digitális Rajztáblák. Multimédia az oktatásban 2009 konferencia június 25. Előadó: Vukovich László

Átírás

1

2 Digitális Rajztáblák Multimédia az oktatásban 2009 konferencia június 25. Előadó: Vukovich László

3 Mi a digitális rajztábla? A számítógéphez csatlakoztatható, az egeret helyettesíteni képes beviteli eszköz, a papír és a ceruza számítógépes megfelelője. Két része az érzékelő felület (a tábla) és a toll. Többre képes, mint egyszerű pozícionálás. A kurzor x,y koordinátáin kívül egyéb adatokat is továbbít(hat) a számítógép felé: nyomás dőlésszög elfordulás Ezen adatokat tetszőlegesen felhasználhatják a táblákat kezelő alkalmazások (többnyire a hagyományos író- és rajzeszközöket szimulálják).

4 Rövid történet RAND Tablet (1964) Summagraphics ID (Intelligent Digitizer), BitPad (70-es, 80-as évek) KoalaPad (1984) az első otthoni használatra szánt tablet Wacom (1983) ma élen járnak a digitális rajztáblák piacán

5 Wacom SD sorozat (1987) Vezeték és elem nélküli, nyomásérzékeny tollat használó rajztábla PL-100V (1992) Nagyméretű LCD tablet Intuos (1998) Professzionális rajztábla Graphire (1999) Hobbi célra Cintiq (2001) A PL sorozatot váltja fel Intuos3 (2004) Bamboo (2007) Intuos4 (2009 április)

6 Wacom tábla A tábla elektromágneses jelet bocsát ki, ami rezgésbe hozza a toll megfelelő alkatrészét így biztosítva az energiát a működéshez. (~ hangvilla) A felszín alatt lévő drótrács felváltva, kb 20 ms hosszú időszeletekben adó, majd vevő módban működik. A toll a tábla közelébe érve aktivizálódik.

7 Wacom toll A toll információt küld vissza: pozíció, nyomás, dőlésszög, A modulátoron keresztül a pillanatnyi nyomás és az oldalsó gombok adatai bekerülnek a toll chipjébe. Itt hozzáadódik a csomaghoz a toll egyedi azonosítója. A modulátoron átmenve a csomag visszajut a rezonáló alkatrészbe, ami továbbküldi a jeleket a tábla felé.

8 Wacom toll Több különböző tollat használhatunk a táblával. Egyszerre két tollat is képes érzékelni, de a szoftert is fel kell erre készíteni. Tool ID Tollak típusai: Grip pen, Classic pen a hagyományos tollak Airbrush festékszóró Art pen az elfordulást is érzékeli Inking pen a toll hegye egy mini golyóstoll

9 Fontosabb paraméterek Aktív terület a rajzterület, ez érzékeli a tollat és egyéb eszközöket. (A6, A5, A4) Maximális átvitel a másodpercenként továbbított adatcsomagok száma. Nyomásszint a toll által érzékelt különböző nyomásszintek száma Dőlésszög mekkora tartományban érzékeli a tábla a toll dőlésszögét.

10 Grafikai alkalmazások Jelenleg kétféleképpen osztályozhatjuk a rajztáblákat kihasználni képes grafikai alkalmazásokat: Mennyire robosztus? Pehelysúlyú programok: Sketchbook Pro, Artrage Kis méretűek, csupán néhány eszközzel és kevés beállítási lehetőséggel rendelkeznek, olcsók (<100$). Nehézsúlyú programok: Photoshop, Painter Komplex képmanipulációs feladatokra is képesek, rengeteg eszköz és beállítási lehetőség, drágák. Megpróbálja-e szimulálni a hagyományos technikákat (ecset, vászon) Igen: Artrage, Painter Nem: Sketchbook Pro, Photoshop

11

12 Sketchbook Pro (2010) Kifejezetten digitális rajztáblákhoz tervezték. Pehelysúlyú: Egyszerű szerkesztés és rétegkezelés, semmi több. Nem szimulálja a hagyományos technikákat: Egyetlen, általános ecset, az összes eszköz (ceruza, golyóstoll, ecset, airbrush) a beállítások módosításával megkapható. Egyszerű bitképként kezeli az ecsetet. 75

13

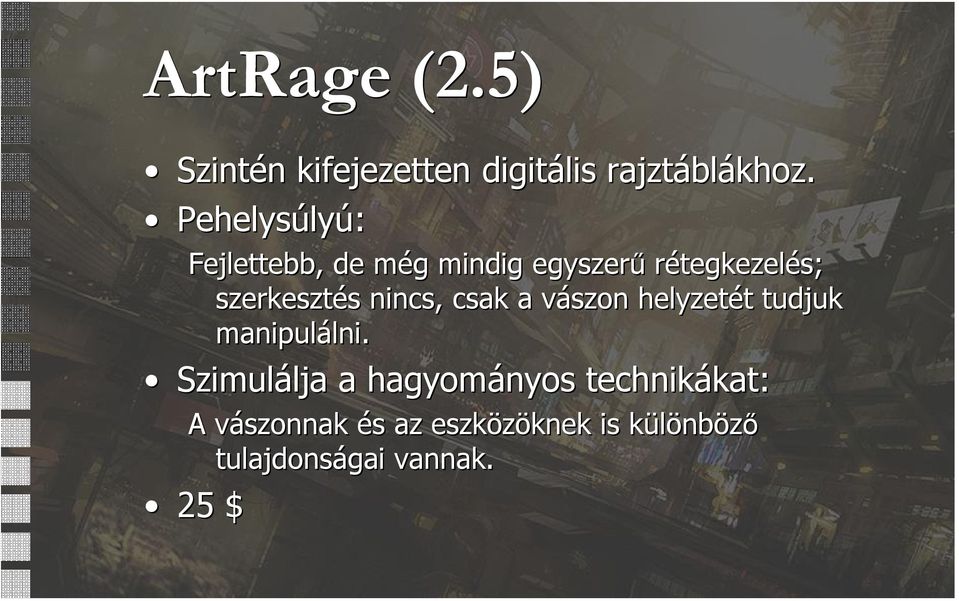

14 ArtRage (2.5) Szintén kifejezetten digitális rajztáblákhoz. Pehelysúlyú: Fejlettebb, de még mindig egyszerű rétegkezelés; szerkesztés nincs, csak a vászon helyzetét tudjuk manipulálni. Szimulálja a hagyományos technikákat: A vászonnak és az eszközöknek is különböző tulajdonságai vannak. 25 $

15

16 Photoshop (CS4) A képszerkesztés alapvető szoftvere. Nehézsúlyú: Rengeteg feladat megoldható vele: Digitális utómunka, retusálás, transzformációk, A kezdőket összezavarhatja a bonyolult felhasználói felület. A fejlett rétegkezelés és effektek miatt azonban sokkal jobban tudjuk strukturálni a munkát. (Rétegcsoportok, nem romboló effektek)

17 Photoshop Nem szimulálja a hagyományos technikákat: Itt is egyetlen ecsetet szabhatunk testre, de sokkal több lehetőségünk van, mint a Sketchbookban. Néhány beállítás: ecset alakja (textúra), mérete, kereksége, iránya, szórása, átlátszósága, Néhány ecsettípusnál szembetűnő, hogy mivel 2D-s módon vannak az eszközök megalkotva, nem tudjuk a kívánt hatást elérni a testreszabással (airbrush). 699 $

18

19 Corel Painter (11) A hagyományos technikákat szimuláló programok közül a legfejlettebb. Nehézsúlyú: Nagyon sok, főként a digitális festészetet kiegészítő feladat oldható meg vele. A felhasználói felület a hagyományos felépítést követi, bonyolult, rengeteg beállítási lehetőség. Fejlett szerkesztés és rétegkezelés (több rétegtípus: pixel, vektor, vízfesték, folyékony tinta).

20 Corel Painter Szimulálja a hagyományos technikákat: Vízfesték és folyékony tinta rétegek, az ezekhez tartozó eszközök. Rengeteg beépített eszköz, és azok típusai választhatók ki (~430 $)

21

22 Források WACOM Wacom táblák képei, specifikációk CG Society Forums Háttérképek, diavetítés Photodoto blog Koalapad kép

23 Kérdések
