1 Általános terméklírás Smart Line IED-EP+ termékcsalád 16HP ipari kivitelben Dokumentum azonosító: PP Budapest, november

2 Verzióinformáció Verzió Dátum Módosítás Szerző Első kiadás fordítva az angolból Erdős T1 és T2 hardver összeállítás frissítve Erdős 2/29 v1.0

3 TARTALOM 1 Bevezetés Alkalmazási terület Védelmi funkciók Mérési funkciók Szoftver konfigurációk Hardver konfiguráció Hardver specifikáció Ember-gép kapcsolati interfész (HMI) Áram bemenet Feszültség bemenet Bináris bemenetek Jelzőrelék Kioldó kontaktusok Kioldó kontaktusok lehetséges bekötései Tápegység Általános adatok Mechanikai adatok Rajzok a 16HP széles készülékházról és az ajánlott kivágásokról Csatlakozó hozzárendelések Kommunikáció /29 v1.0

4 1 Bevezetés Az IED-EP+ S/S16 a PROTECTA Kft. által létrehozott EuroProt+ termékcsalád tagja, azon belül az EuroProt+ Smart sorozathoz tartozik. Ez egy költséghatékony megoldást nyújtó védelmi készülék sorozat, mely szabványos EuroProt+ modulok alapján összeállított fix alegységekből épül fel. Az IED-EP+ S/S16 típusú készülékei speciálisan lettek kialakítva a költséghatékonyság fókuszban tartásával. Az alacsony árú IED-EP+ S/S16 készülékek rögzített hardver kiosztással és fix szoftveres konfigurációval rendelkeznek (a különböző hardverkiosztásokról a 2.4 fejezetben található bővebb információ). Az IED-EP+ S/S16 főképp elosztóhálózatok vezetéki védelmeit hivatott ellátni, illetve kiválóan alkalmazható alap- és tartalékvédelemként is motorok, transzformátorok és kiserőművek védelmére lakossági és ipari alkalmazásoknál, ahol független és redundáns védelmi rendszer szükséges. Attól függően, hogy melyik a kiválasztott standard konfiguráció, az IED (intelligens elektronikus eszköz) alkalmazható középfeszültségű szigetelt, ellenálláson keresztül földelt, kompenzált vagy közvetlenül földelt hálózatok védelmére. A készülékek a standard konfigurációknak köszönhetően a védelmi beállításokat követően közvetlenül üzembe helyezhetőek. A felhasználási terület magába foglal egyéb funkciókat is, mint pl. frekvenciavédelmek, feszültség alapú védelmek, hőmás védelmek. Az IED-EP+ S/S16 védelmi készülékek különböző soros kommunikációs protokollokat támogatnak, így az IEC , IEC protokollokat. Jelenleg az EP+ S16 ötféle alap konfigurációval áll rendelkezésre, amelyek lefedik az alapvető védelmi feladatokat. A beépített kioldókör ellenőrzési funkció folyamatosan figyeli a kioldókörök épségét a megszakító zárt helyzetében, és információt szolgáltat a felhasználó számára a kioldókör állapotáról. Az IED beépített önellenőrzői rendszere folyamatosan figyeli a készülék hardverének állapotát és a készülék működését. A beépített önellenőrző funkció minimálisra csökkenti hibás működés kockázatát, mivel az esetleges készülék meghibásodás esetén, azonnal jelzést ad a rendellenes állapotról. A készülék beállításai és paraméterei más EuroProt+ készülékekkel ellentétben nem egy böngészőn keresztül, hanem egy külön PC szoftverben állíthatók. A szoftver futtatásához Microsoft Windows operációs rendszer (Windows 7 vagy újabb), és.net keretrendszer (4.0 vagy újabb) megléte szükséges. A felhasználó a számítógépét USB-n csatlakoztathatja (USB B csatlakozó) a készülékhez, amit a rendszer automatikusan felismer, nem szükséges külön illesztőprogramot telepíteni. A paraméterek változtathatók soros műanyag szál interfészen keresztüli csatlakozással is. A felhasználó számítógépre letöltheti és mentheti a paramétereket és az eseménylistát is. 4/29 v1.0

5 2 Alkalmazási terület Az IED-EP+ S16 védelmi készülékek öt előre konfigurált változatban érhetők el. Az S16 sorozat konfigurációi: T1-DTI: túláramvédelem, mely alkalmas alap- és tartalékvédelemként funkcionálni T2-DMV: túláramvédelem kiegészítve motorvédelmi funkciókkal T3-DSZIV: szigetüzem elleni védelem, mely rendelkezik feszültségvédelmi, frekvencia növekedési/csökkenési, valamint vektorugrás funkciókkal T4-DTI: túláramvédelem kiegészítve zérus sorrendű feszültségméréssel, mely lehetővé teszi az admittancia elvű földzárlatvédelmi funkció, valamint zérus sorrendű túlfeszültségvédelmi funkciók alkalmazását T5-DMV: túláramvédelem kiegészítve zérus sorrendű feszültségméréssel, mely motorvédelmi funkciókat is tartalmaz Az egyes alapkonfigurációkban elérhető védelmi funkciók a 2-1 táblázatban találhatók meg 2.1 Védelmi funkciók A konfigurációk mérik a három fázisáramot, a zérus sorendű áramot, valamint bizonyos esetekben a háromfázisú feszültséget és a gyűjtősínfeszültséget. Ezek a mérések lehetővé teszik az áram- és feszültségalapú funkciók alkalmazhatóságát, beleértve az irányérzékelésen alapuló funkciókat (irányított túláramvédelmek, távolságvédelem). A konfigurációk teljes mértékben összhangban vannak a középfeszültségű mezők védelmi kívánalmaival. A feszültség mérése lehetővé teszi a frekvencia érzékelésen alapú védelmi funkciók alkalmazásának lehetőségét is. A megvalósított védelmi funkciókat az alábbi táblázat tartalmazza. 5/29 v1.0

6 T5-DMV T4-DTI T3-DSZIV T2-DMV T1-DTI IED-EP+ S16 Termékspecifikáció Védelmi funkciók IEC ANSI Darabszám Admittanciavédelem Yo > 21N 1 Háromfázisú pillanatműködésű túláramvédelem Háromfázisú független késleltetett túláramvédelem Zérus sorrendű pillanatműködésű túláramvédelem Zérus sorrendű független késleltetett túláramvédelem Zérus sorrendű irányított túláramvédelem I >>> 50 1 I >, I >> 51D 2 Io >>> 50N 1 Io >, Io >> 51ND 2 Io Dir > 67N 1 Negatív sorrendű túláramvédelem I2 > 46 1 Motor túlterhelési védelem T > 49M 1 Független késleltetésű feszültségemelkedési védelem Független késleltetésű feszültségcsökkenési védelem Zérus sorrendű független késleltetésű feszültségemelkedési védelem U >, U >> U <, U << Uo > 59N 1 Frekvenciaemelkedési védelem f >, f >> 81O 2 Frekvenciacsökkenési védelem f <, f << 81U 2 Frekvenciaváltozás sebességét érzékelő védelem df/dt 81R 1 Vektorugrás védelem ΔφU > 78 1 Nehézindítású motor felügyelet 48 1 Bekapcsolás számláló 66 1 op.: opcionális 2-1. táblázat Védelmi funkciók 6/29 v1.0

7 2.2 Mérési funkciók A mért értékek alább olvashatók; ezek megléte a készülék hardverkiosztásától függ Áram (I1, I2, I3, Io) Feszültség (U1, U2, U3, U12, U23, U31, Uo, Upoz, Uneg) és frekvencia Kioldóköri ellenőrzés (TCS) 2.3 Szoftver konfigurációk A megvalósított védelmi és vezérlő funkciókat a következő táblázat tartalmazza. A funkcióblokkok részletes leírásai külön dokumentumokban találhatók. Az alábbi táblázat ezekre is hivatkozik. Név Elnevezés Leírás ADM Admittanciavédelem Admittanciavédelmi funkció IOC50 I>> túláramvéd. Háromfázisú pillanatműködésű túláram védelmi funkció TOC51D_1 I> túláramvéd. 1 / Indítás alatti zárlatvéd. TOC51D_2 I> túláramvéd. 2 Háromfázisú független késleltetett túláram védelmi funkció IOC50N 3Io>> túláramvéd. Zérus sorrendű pillanatműködésű túláram védelmi funkció TOC51ND_1 3Io> túláramvéd. 1 TOC51ND_2 3Io> túláramvéd. 2 TOC67N_1 Irány. 3Io túláramvéd. 1 TOC67N_2 Irány. 3Io túláramvéd. 2 Zérus sorrendű független késleltetésű túláram védelmi funkció Irányított zérus sorrendű késleltetett túláram védelmi funkció TOC46 Neg. sorr. túláramvéd Negatív sorrendű túláram védelmi funkció TTR49M Motor túlterhelésvéd. Motor hőmásvédelmi funkció TUV27_1 U< fesz. csökkenés 1 TUV27_2 U< fesz. csökkenés 2 TOV59_1 U> fesz. növekedés 1 TOV59_2 Ü> fesz. növekedés 2 TOV59N 3Uo> fesz. növekedés TOF81_1 f> frek. emelkedés 1 TOF81_2 f> frek. emelkedés 2 TUF81_1 f< frek. csökkenés 1 TUF81_2 f< frek. csökkenés 2 Független késleltetésű feszültségcsökkenési védelmi funkció Független késleltetésű feszültségemelkedési védelmi funkció Zérus sorrendű független késleltetésű feszültségemelkedési védelmi funkció Frekvenciaemelkedési védelmi funkció Frekvenciacsökkenési védelmi funkció FRC81 df/dt frek. vált. sebesség Frekvenciaváltozás sebességét érzékelő védelmi funkció VectJmp Vektorugrás Vektorugrás védelmi funkció MSS48 Nehézindítású motor felügyelet Nehézindítású motor felügyeleti funkciója 2-2. táblázat Funkcióblokkok 7/29 v1.0

8 2.4 Hardver konfiguráció A ki- és bemenetek száma az alábbi táblázatban látható. Kiemelendő, hogy T1 és T2 típusú készülékek esetében a feszültségbemenet csatlakozója nem rendelkezik funkcióval. T1-DTI & T2-DMV Kivitel Áram bemenetek száma (negyedik csatorna lehet érzékeny) Feszültség bemenetek száma Digitális bemenetek száma Relé kontaktusok száma Gyorsműködtetésű kontaktusok száma ÜKE (hibajelző) kontaktus 16 HP méret 4 ( 3 1/5 A és 1 0.2/1/5 A) 0 a csatlakozó nincs használatban 4 (állítható névleges feszültség) 4 (2 x NO, 2 x CO) 2 (1 A, L/R = 40 ms, NO) 1 (CO) 2-3. táblázat T1 és T2 hardver összeállítás 2-1. ábra T1 és T2 típus szemes sarus csatlakozókkal 2-2. ábra T1 és T2 típus dugaszolós aljzatokkal 8/29 v1.0

9 T3-DSZIV Kivitel 16 HP méret Feszültség bemenetek száma 4 Digitális bemenetek száma Relé kontaktusok száma Gyorsműködtetésű kontaktusok száma ÜKE (hibajelző) kontaktus 4 (állítható névleges feszültség) 4 (2 x NO, 2 x CO) 2 (1 A, L/R = 40 ms, NO) 1 (CO) 2-4. táblázat T3 hardver összeállítás 2-3. ábra T3 típus szemes sarus csatlakozókkal 2-4. ábra T3 típus dugaszolós aljzatokkal 9/29 v1.0

10 T4-DTI & T5-DMV Kivitel Áram bemenetek száma (negyedik csatorna lehet érzékeny) Feszültség bemenetek száma 1 16 HP méret 4 ( 3 1/5 A és 1 0.2/1/5 A) Digitális bemenetek száma Relé kontaktusok száma Gyorsműködtetésű kontaktusok száma ÜKE (hibajelző) kontaktus 4 (állítható névleges feszültség) 4 (2 x NO, 2 x CO) 2 (1 A, L/R = 40 ms, NO) 1 (CO) 2-5. táblázat T4 és T5 hardver összeállítás 2-5. ábra T4 és T5 típus szemes sarus csatlakozókkal 2-6. ábra T4 és T5 típus dugaszolós aljzatokkal 10/29 v1.0

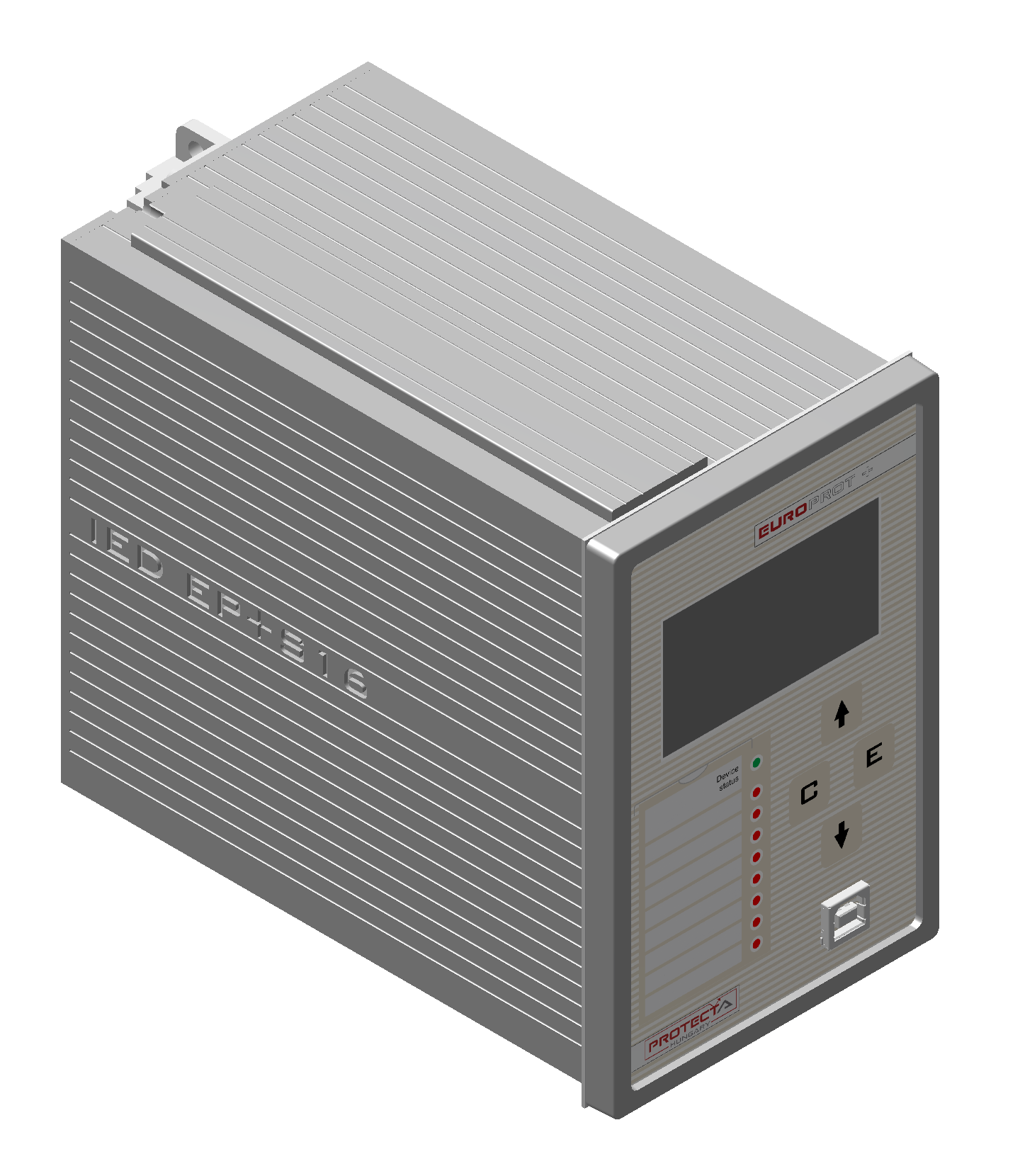

11 IP védettség: IP30 a hátlapon IP54 az előlapon Az alap hardver a következőképpen néz ki: 2-7. ábra Alap hardver 11/29 v1.0

12 Alegység elnevezése CPU+/S16 PS+/S16 HMI+/S16 Választható kommunikációs alegységek: ASIF-O+/S16 ASIF-G+/S16 Magyarázat Központi egység (CPU), bináris bemenetek, jelzőrelék, kioldó relék Analóg bemenetek (4 áram vagy 4 feszültség vagy 4 áram+1 feszültség), valamint tápegység Ember-gép kapcsolati interfész Műanyag (POF) vagy üvegkábeles (GS) interfészek hagyományos protokollok támogatására, ASIF, időszinkron bemenet (PPS, IRIG ) Műanyag (POF) vagy üvegkábeles (GS) interfészek hagyományos protokollok támogatására, ASIF (jövőbeni opció) 2-6. táblázat Alegységek meghatározásai Alegység csatlakozók Csatlakozó típus CPU+/S16 Táp & ÜKE Aljzat: Weidmüller SL 5.08HC/20/90F 3.2SN OR BX Dugó: Weidmüller BLZP 5.08/02/180F SN OR BX Aljzat: Weidmüller SL 5.08HC/05/90F 3.2SN OR BX Dugó: Weidmüller BLZP 5.08/05/180F SN OR BX CT VT Szemes sarus csatlakozó TE Connectivity JC6-Q TE Connectivity JC6-Q Dugaszoló csatlakozó Aljzat: Weidmüller STVS8 SS Dugó: Weidmüller STVS8 SB Aljzat: Weidmüller SL 5.08HC/08/90F 3.2SN OR BX Dugó: Weidmüller BLZP 5.08/08/180F SN OR BX CT+VT ASIF_SYNC TE Connectivity JC6-Q Aljzat: Weidmüller Dugó: Weidmüller 2-7. táblázat Alegység csatlakozók CT aljzat: Weidmüller STVS8 SS CT dugó: Weidmüller STVS8 SB VT aljzat: Weidmüller SL 5.08HC/02/90F 3.2SN OR BX VT dugó: Weidmüller BLZP 5.08/02/180F SN OR BX 12/29 v1.0

13 3 Hardver specifikáció PS+/S16 CPU+/S16 ANALOG INPUT CONNECTORS PS+ PS- FR_COM FR_NO CT/VT CT/VT CT/VT CT/VT VT VDC VAC PS MAIN 10 W ADC 6-ch analog current/voltage 12 VDC PS12/3.3 PS12/5 3.3 VDC PS CPU Driver/Receiver circuits 5 VDC 2,5 VDC 1,4 VDC PCB INTERCONN Driver/Receiver circuits USB, etc UART SPI0 ASIF POF, Glass, RS485/422, Sync input ADD-ON CARD UART + GPIO DSP BF518 TWI SPI0 D A DSP RESET+ WDT CIRCUIT TEMP SENSOR FRAM 512 B FLASH 16 MB RTC module Non-volatile variables Boot, Config, Events, DR Supercap FR_NC Fault Relay CO SDRAM 32 MB Driver/ Receiver circuits USB2 type B connector LCD display 128x64 PUSHBUTTONS (tactile) 3colour LEDs USB/ UART ISOLATOR HMI+/S16 Driver/Receiver circuits PCB INTERCONN 2x2 BI with optional sync and programmable threshold BI1 BI2 BI12_COM BI3 BI4 BI34_COM BO1_NO PLD 4 BO 2xNO, 2xCO BO1_COM BO2_NO BO2_COM BO3_NO BO3_NC BO3_COM BO4_NO BO4_NC 2 TRIP with 2 wire connection and TCS BO4_COM TRIP1+ TRIP1_NO TRIP2+ TRIP2_NO BUZZER 3-1. ábra S16 blokkvázlat 13/29 v1.0

14 3.1 Ember-gép kapcsolati interfész (HMI) A készülék HMI-je az alábbi részekből áll: Kijelző (128 x 64 pixel fekete-fehér, fehér háttérvilágítással) Hagyományos nyomógombok: fel, le, jóváhagyás (E), mégse (C) (ezzel a gombbal lehet nyugtázni is az LCD képernyőt) Háromszínű, mátrixon keresztül programozható LED-ek (8 db), amiket programozni a konfigurációs szoftver segítségével lehet. Háromszínű készülék állapot LED Kommunikációs port (USB 2.0) 3.2 Áram bemenet Ezek a bemenetek köztes áramváltókat tartalmaznak a fázisáramok és a zérus sorrendű áram fogadására. A névleges áram paraméterrel választható együttesen a három fázisáramra, valamint a zérus sorrendű áramra. Névleges frekvencia: 50 Hz Alegység elnevezése CT Bemenet száma Választható névleges áram, I n [A] Max. mért áram 50 In 50 In Teljesítményfelvétel névleges áramon [VA] Termikus szilárdság [A] folytonos s s ms táblázat Árambemenetek jellemzői 14/29 v1.0

15 3.3 Feszültség bemenet Ha a készülék feszültség alapú funkciókat tartalmaz, ezekre a bemenetekre is szükség van. Alegység elnevezése VT Bemenet száma 1-4 / 4 Névleges feszültség Folytonos megengedett feszültség Rövid idejű túlterhelés (1 s) Feszültség mérési tartomány Teljesítményfelvétel 100 V 250 V 275 V AC / 350 V DC 0.05 Un 1.5 Un V 3.4 Bináris bemenetek 3-2. táblázat Feszültségbemenetek jellemzői Az alegység izolált csatornái nagyfeszültségű kétállapotú jeleket alakítanak át a belső digitális áramkörök szintjére. Emellett ez a modul alkalmas külső időszinkronizáló jelek fogadására (IRIG-B, PPM). Alegység elnevezése BI Bemenetek száma 4 Időszinkron bemenet Választható névleges feszültségek Legnagyobb megengedhető feszültség 4. csatornán 24 V, 48 V, 110 V, 220 V 265 V Billenési feszültségek Földelési csoportok Un [V] Ejt [V] Húz [V] x 2 közös föld 3-3. táblázat Bináris bemenetek jellemzői Főbb jellemzők: Csatorna alapú digitális szűrés Áramfelvétel: max. 1 ma/csatorna A bemeneti jel lehet váltakozó és egyenfeszültség is. Váltakozó feszültség használata esetén kérjük, győződjön meg arról az S16Tool használatával, hogy a bináris bemenetek típusa és paraméterei megfelelően vannak beállítva. 15/29 v1.0

16 3.5 Jelzőrelék Összesen 4 száraz jelző kontaktus áll rendelkezésre. Alegység elnevezése BO Kontaktusok száma 4 Névleges feszültség Folytonosan megengedett áram Kontaktus típusok Csoportosítás 250 V AC/DC 6 A 2 x NO, 2 x CO Mind független 3-4. táblázat Jelzőrelék jellemzői Megszakítóképesség, (L/R = V DC: V DC: 0.1 A Belső szigetelési feszültség nyitott kontaktusok között, 1 percig: 1000 Veff Maximum megengedett áram 4 másodpercig: 10 A Mechanikai tartósság: kapcsolási ciklus Kapcsolási képesség induktív terhelés esetén: 10 A Kapcsolási képesség 4 másodpercig: 10 A Maximum megszakítóképesség AC: 1500 VA Maximum kapcsolási teljesítmény: 10 A 250 V AC 16/29 v1.0

17 3.6 Kioldó kontaktusok A kioldó alegység a Protecta szabadalommal védett tulajdona, ami lehetővé teszi a megszakító közvetlen vezérlését. Alegység elnevezés TRIP Kioldó kontaktusok száma 2 Választható névleges fesz.* Legnagyobb megengedhető feszültség Folytonosan megengedett áram Bekapcsolási képesség Megszakító képesség 24 V, 48 V, 110 V, 220 V 265 V 6 A 6 A L/R = 40 ms: 1 A DC 3-5. táblázat TRIP kimenet jellemzői *ugyanúgy, mint a bináris bemeneti modulnál Főbb jellemzők: Nagy sebességű működés Kioldókör ellenőrzés minden csatornán A megszakító kimenet lehet száraz kontaktus is Maximum feszültség nyitott csatlakozóknál: 1000 Veff Maximum megengedett áram 4 másodpercig: 10 A Mechanikai : kapcsolási ciklus Kioldó kontaktusok lehetséges bekötései Az alegység kioldóköri ellenőrzést is tartalmaz (TCS). Az injektált áram erőssége a kapcsolt (NO) kontaktuson 0.5 ma. S16 TRIP circuit + + R TCS (TRIP Circuit Supervision) Circuit breaker NO 3-2. ábra Két vezetékes TRIP bekötés 17/29 v1.0

18 Több kioldó csatorna párhuzamos kapcsolásával is kialakítható kioldó kör. Az injektált áram erőssége a kapcsolt (NO) kontaktuson 1 ma. S 16 TRIP circuit + A + R TCS ( TRIP Circuit Supervision ) Circuit breaker NO S 16 TRIP circuit + B + R TCS ( TRIP Circuit Supervision ) NO 3-3. ábra Párhuzamosan kapcsolt kioldó csatornákkal kialakított 3 vezetékes bekötés 18/29 v1.0

19 A kioldó csatornák soros kapcsolásával egy megszakító kétpólusú kapcsolásos vezérlése válik lehetővé. S 16 Kioldókör + + R TCS (Kioldó kör ellenőrzés) Megszakító NO S 16 Kioldókör + R TCS (Kioldó kör ellenőrzés) NO 3-4. ábra Két vezetékes TRIP bekötés sorosan kapcsolt kioldó csatornákkal Alegység elnevezés R ellenállás értéke (± 10 %) TRIP 450 kω 3-6. táblázat Az R ellenállás értéke 19/29 v1.0

20 3.7 Tápegység A tápegység modulok feladata a rendelkezésre álló AC vagy DC segédfeszültségből a készülékek működéséhez szükséges stabil belső feszültségek előállítása. Alegység elnevezés Bemeneti feszültség tartomány Névleges feszültség Névleges teljesítmény PS V DC V AC 24/48/60/110/220 V DC 110/230 V AC < 10 W Maximális lökőáram < 4 A 0.01 s alatt Bemeneti feszültség kiesés áthidalási idő min. 50 ms a megadott bemeneti feszültség tartományon belül (min. 200 ms 100 V fölött) 3-7. táblázat Tápegység jellemzők Főbb jellemzők: ÜKE kontaktusok (NC and NO): üzemkészség ellenőrzés vagy egyéb felhasználói funkciók jelzésére. Beépített önellenőrző funkciók: hőmérséklet és feszültség ellenőrzés Rövidzár védett kimenetek Hatásfok: > 70 %, teljesítményfelvétel = névleges teljesítmény / hatásfok Passzív hűtés Tápfeszültség-kimaradás jelző segítségével a CPU kártya időben jelzést kap a lehetséges kikapcsolásról, és így elég ideje van a szükséges adatok elmentésére. 20/29 v1.0

21 4 Általános adatok Tárolási hőmérséklet: -30 C +70 C Bővített tárolási hőmérséklet (csak LCD nélküli készülékekre!): -30 C +80 C Működési hőmérséklet: -20 C +55 C Páratartalom: 10 % - 93 % EMC/ESD szabvány megfelelőség: o Elektrosztatikus kisülés vizsgálat (ESD) EN , EN Vizsgálati feszültségek: 8 kv AD, 6 kv CD o Sugárzott elektromágneses mező EN , EN Vizsgálati térerősség: 10 V/m o Gyors villamos tranziens/burst (EFT/B) EN , EN , A osztály Vizsgálati feszültség: 4 kv o Lökőhullám EN , EN , A osztály o Vizsgálati feszültségek: fázis-föld 4 kv, fázis-fázis 2 kv Rádiófrekvenciás terek által keltett, vezetett zavarokkal szembeni zavartűrés vizsgálat EN , EN Vizsgálati feszültség: 10 V o Vizsgálat csillapított rezgések sorozatával EN , EN Vizsgálati feszültségek: 2.5 kv (hossz- és keresztirányban egyaránt) o Feszültség kimaradások EN , EN Időtartam: 5 s, elfogadás feltétele: C o Feszültségletörések, rövid idejű feszültség kimaradások EN , EN Feszültség letörések: 0%, 40%, 70% o Hálózati frekvenciás mágneses térrel szembeni zavartűrés EN , EN Vizsgálati térerősség: 30 A/m folyamatosan, 300 A/m 3 s-ig o Ipari frekvenciás zavartűrési vizsgálatok, EN , A osztály Vizsgálati feszültségek: 150 V keresztirányban, 300 V hosszirányban o Impulzus feszültség vizsgálat EN Vizsgálati feszültség: 5 kv o Dielektromos vizsgálat EN Vizsgálati feszültség: 2 kv o Szigetelés ellenállás vizsgálata EN Szigetelési ellenállás > 15 GΩ Rádiófrekvenciás interferencia (RFI) vizsgálata: o Sugárzott elektromágneses tér által keltett zavarok EN 55011, IEC o Vezetett zavar a fő kapukon EN 55011, IEC Rezgés-, lökés-, rázás- és földrengés-állósági vizsgálatok: o Rezgésállóság vizsgálata, IEC , I. osztály o Lökés- és rázásállóság vizsgálata, IEC , I. osztály o Földrengésállóság vizsgálata, IEC , I. osztály 21/29 v1.0

22 4.1 Mechanikai adatok Felépítés: a készülék anyaga kromatált felületű alumínium beépített EMC tartozékokkal EMC rack védi a készüléket az elektromágneses környezet zavarai ellen, és a környezetet védi a belső elektromágneses sugárzástól IP30 védelem a hátlapon Szerelési módok: o Ajtókivágásba szerelhető o Félig süllyesztett o Omega sínre szerelhető Méret: o 16 HP o Tömeg: max. 1.5 kg Csatlakozó típusa Csupaszolási hossz [mm] Vezető keresztmetszet [mm 2 ] Vezető átmérője [mm] Forgatónyomaték [Nm] Minimális hajlítási sugár* BL tömör: tömör: KÁ** STVS KÁ** Dugaszolós csatlakozó JC6-Q WE Series KÁ** KÁ** ST/FC/LC mm 4-1. táblázat Csatlakozó típusok és vezető specifikációk * A hajlítási sugár a vezetékek vagy vezetékcsoportok belső ívén mérendő. ** KÁ: a vezeték vagy kábel külső átmérője, beleértve a szigetelést is A védőföldelés csatlakozását és a készülékeket kivágásba, rack-be vagy relétáblára rögzítő csavarokat kb. 5 Nm-es nyomatékkal kell meghúzni. Az STVS csatlakozót kb. 1 Nm-es nyomatékkal kell rögzíteni. Egy S16 készülék és a hozzá tartozó kábelcsatorna közötti távolság minimum 3 cm, két S16 készülék között pedig minimum 10 cm kell, hogy legyen. 22/29 v1.0

23 4.2 Rajzok a 16HP széles készülékházról és az ajánlott kivágásokról 4-1. ábra S16 STVS típusú áramváltó csatlakozókkal DEVICE 4-2. ábra S16 méretezés ajtókivágásba szerelhető vagy félig süllyesztett kivitelnél 23/29 v1.0

24 4-3. ábra S16 félig süllyesztett kivitelben (max. mélység = 75mm) 4-4. ábra S16 ajtókivágásba szerelhető kivitelben 24/29 v1.0

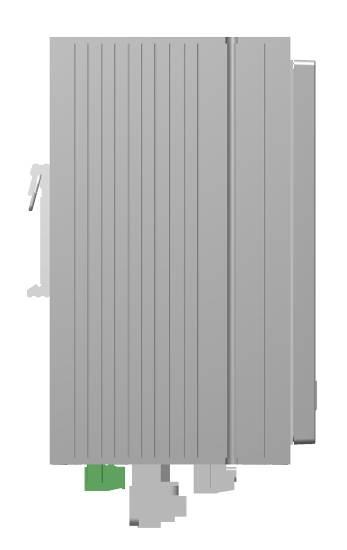

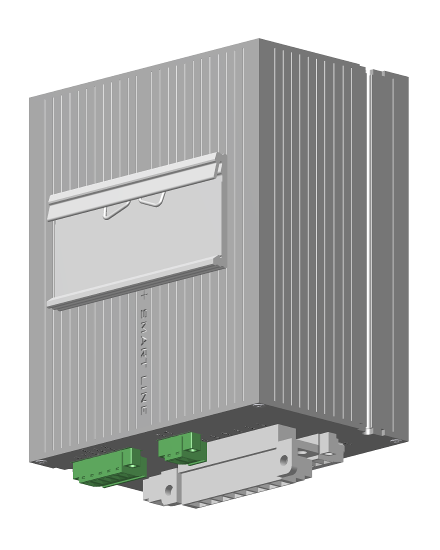

25 4-5. ábra S16 Omega sínre szerelhető kivitelben 25/29 v1.0

26 Front view Side view Rear view 4-6. ábra S16 méretezés Omega sínre szereléskor 4-7. ábra S16 méretezés STVS áramváltó csatlakozók esetén 26/29 v1.0

27 4.3 Csatlakozó hozzárendelések Csatlakozó jelölés A1 Jel elnevezés 1 UL1 Csatlakozó jelölés Jel elnevezés T1 & T2 T3 T4 & T5 1 IL1 UL1 IL1 2 UL1 2 IL1 UL1 IL1 3 UL2 3 IL2 UL2 IL2 4 UL2 4 IL2 UL2 IL2 B2 5 UL3 5 IL3 UL3 IL3 6 UL3 6 IL3 UL3 IL3 7 UN 7 IN UN IN 8 UN 8 IN UN IN A2 Csatlakozó jelölés A3 Csatlakozó jelölés B1 1 UN Csatlakozó 2 UN jelölés Jel elnevezés C1 Jel elnevezés 1 BI1 2 BI2 3 BI12 COM 1 PS+ 4 BI3 2 PS- 5 BI4 3 FR COM 6 BI34 COM 4 FR NO 7 BO1 NO 5 FR NC 8 BO1 COM Tűszám Tűszám Tűszám Tűszám Tűszám Jel elnevezés 9 BO2 NO 10 BO2 COM 11 BO3 NO 1 IL1 12 BO3 NC 2 IL1 13 BO3 COM 3 IL2 14 BO4 NO 4 IL2 15 BO4 NC 5 IL3 16 BO4 COM 6 IL3 17 TRIP1+ 7 IN 18 TRIP1 NO 8 IN 19 TRIP2+ 20 TRIP2 NO 27/29 v1.0

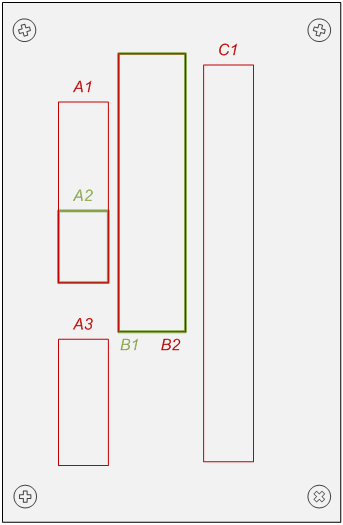

28 4-8. ábra S16 hátlapi csatlakozók jelölései 28/29 v1.0

29 5 Kommunikáció Az alábbi támogatott soros kommunikációs protokollok választhatók ki a helyi LCD képernyőről: - IEC IEC Kapcsolat paraméterei: bps, 8 adat bit (fix), 1 stop bit (fix), páros paritás (fix). A készülék beállításai és paraméterei más EuroProt+ készülékekkel ellentétben nem egy böngészőn keresztül, hanem egy külön PC szoftverben állíthatók. A szoftver futtatásához Microsoft Windows operációs rendszer (Windows 7 vagy újabb), és.net keretrendszer (4.0 vagy újabb) megléte szükséges. A felhasználó a számítógépét USB-n csatlakoztathatja (USB B csatlakozó) az készülékhez, amit a rendszer automatikusan felismer, nem szükséges külön illesztőprogramot telepíteni. A paraméterek változtathatók soros műanyag szál interfészen keresztüli csatlakozással is. A felhasználó számítógépre letöltheti és mentheti a paramétereket és az eseménylistát is. 29/29 v1.0
