1 Minek nevezzelek? MELLÉKTERMÉK VS. HULLADÉK Kiss János: Bányászati meddőhányók nyilvántartása Budapest, december XII. 15.

2 A hétköznapi szóhasználatban a bányászati hulladékkezelő létesítményeket meddőhányóknak nevezzük, darabos anyag esetén, illetve zagytározóknak hívjuk, finomszemcsés vagy folyékony anyag esetén. Meddő, azaz hulladék minden jogi értelemben, ami nem haszonanyag! A meddőket módszertani elemzések alapján a csoportosítani szokták: Fedő-meddők (a fedőkőzet letakarításából származnak, ezek adják a meddők túlnyomó részét); Belső-meddő (a haszonanyaggal rétegszerűen vagy szabálytalanul keveredő meddő kőzetekből áll, a meddőhányók kis részét adja); Technológiai meddő (általában gyenge minőségű haszonanyag, ami valamilyen szempontból elkülönítendő, illetve ide sorolandó a dúsítás után visszamaradó meddő). A meddő anyagok szelektálásáról nagyon kevés információ van az archívumban, ami alapján a fenti csoportosítást figyelembe tudnánk venni XII. 15.

3 Fedő-meddők (általában inert anyag, humusz, talaj, üledékes kőzetek); Belső-meddő (bármilyen, inert, nem inert és veszélyes anyag is lehet); Technológiai meddő (pl. vörösiszap, mangániszap, széniszap). Inert bányahulladék: Olyan hulladék, amely semmilyen jelentősebb fizikai, kémiai vagy biológiai átalakuláson nem megy át. Az inert hulladék nem oldódik, nem ég, más fizikai vagy kémiai reakcióba nem lép, biológiai úton nem bomlik, nem befolyásol vele érintkezésbe kerülő anyagokat hátrányosan oly módon, hogy környezetszennyezést okozna, vagy károsítaná az emberi egészséget. A hulladék teljes kioldható anyagtartalmának, szennyezőanyag-tartalmának és a csurgalék ökotoxicitásának elhanyagolhatónak kell lennie, és különösen nem veszélyeztetheti a felszíni víz vagy a felszín alatti víz minőségét. Kategóriák: Inert (nem igényel utólagos beavatkozást); Nem inert, nem veszélyes; Nem inert, veszélyes; XII. 15.

4 Bezárt bányászati hulladékkezelő objektumok meddőhányók nyilvántartása Inventory of closed mine waste facilities for Hungary EU 2006/21/EK irányelv (bányahulladék direktíva) magyarországi teljesítése XII. 15.

5 A bányászati tevékenységből származó vagy azzal kapcsolatba hozható ökológiai katasztrófák megelőzése céljából, az EU irányelvnek megfelelően, elkészült a bányászati hulladékkezelő objektumok nyilvántartása és kockázati rangsorolása. Cián szennyezés Vörös iszap katasztrófa XII. 15.

6 A MEDDŐ adatbázist a Központi Földtani Hivatal között készítette a bányameddők és másodnyersanyagok országos készleteinek felmérése céljából. Ez a nyilvántartásnak az alap és kiinduló digitális adatrendszere! XII. 15.

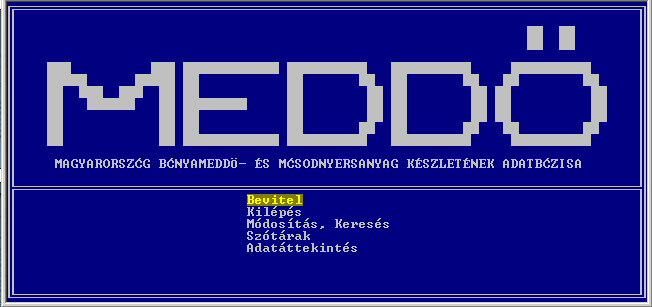

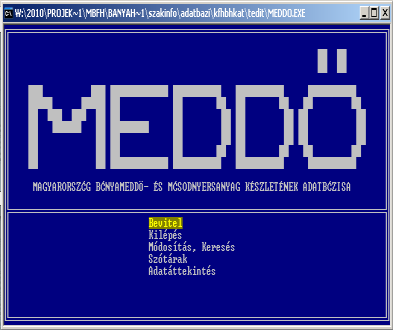

7 Elsődleges, digitális adatok MFGI-MBFH Az MBFH digitális nyilvántartásai (Bányameddő és Másodnyersanyag Készletek Adatbázisa, Bányaterületi Nyilván-tartási Rendszer, Bányászati tevékenység következtében maradandóan megváltozott külszíni területek központi felmérése) alapján összegyűjtöttük a bányászati hulladékkezelő objektumokat és azok attribútumait. Központi Földtani Hivatal KFH 1202 objektum, 10 adattábla (összesen 200 adatmező) BATER 244 objektum (összesen 15 adatmező) TÁJSEB objektum 21 fedvény (attribútum táblákkal) és 9 kiegészítő adattáblája (összesen 179 adatmezővel) XII. 15.

8 KFH bányameddő MBFH bányatér VÁTI tájsebek XII. 15.

9 Analóg forrásadatok gyűjtése adattárak, adatbázisok, könyvtárak, szakértők Egyéb források Történelmi érckutatási helyek (Zelenka Tibor) Történelmi érckutatási helyek (Hartai Éva); Történelmi bányák (Hála József ); Recski adatgyűjtések (Szebényi Géza); MÁFI idős kollégák, nem publikált adatai; Turistatérképek bányászati objektumai; Internet: Földtani Közlöny, Földtani Kutatás, Földrajzi Értesítő stb.; Bányászati Múzeumok (pl. Sopron). Meddőhányó kataszter Keresés kulcsszavakra Keresés más adatbázisokban XII. 15.

10 Meddőhányó kataszteri jelentések megye XII. 15.

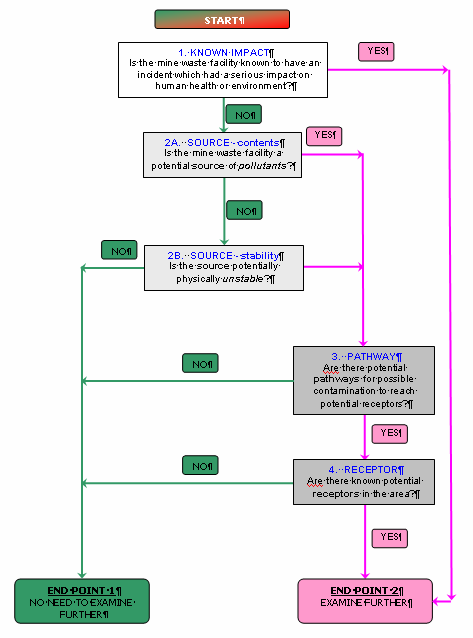

11 Az EU előszűrési módszertani útmutató alkalmazása MFGI-MBFH Elkészítettük az EU munkabizottság által készített és jóváhagyott módszertani útmutató hazai megvalósítási tervét és és alkalmaztuk az EU 2006/21/EK irányelv teljesítésekor. I. Ismert veszély, II. Forrásveszély: Anyagtartalom 1. Volt-e szulfidos Műszaki ásvány a haszonanyagok stabilitás között? III Terjedésveszély, A Nagyobb-e bányászat az feltárta-e objektum bármelyiket területe a a határértéknél? következők elemek IV. 11. Az közül: Van-e élő (10000 felszíni környezet m 2 víz, azaz a közelben? 1 veszélyeztetettsége. hektár)) (1km) Magasabb-e Van-e Hiányzik-e As, 100 Cd, lakosnál Cr, az az alacsony Co, objektum Cu, nagyobb Zn, permeabilitású a Hg, határértéknél? település Pb, Ni, a Se, réteg közelben Sb, a Th, legfelső (1km)? Ti, U? A feladat víztükör Lehet-e Van-e (20 "rossz elvégzéséhez felett? az m) objektumban állapotú víztest a feltáráshoz szükséges a közelben? használt (1 km) kémiailag kiegészítő veszélyes Nagyobb-e Szállíthatja-e Van-e Natura-2000 adatok anyag? az a objektum szél körét terület a bányahulladékot? aljzatának a is közelben? meghatároztuk. meredeksége (1 km) a határértéknél? Fedetlen-e Van-e mezőgazdasági a bányahulladék? (5 ) terület a közelben? (1 km) A. Nem veszélyes, nincs szükség további vizsgálatra! B. Veszélyforrás, további vizsgálatok szükségesek! XII. 15.

12 Kiegészítő, háttér adatok összegyűjtése Összegyűjtöttük és adaptáltuk az előszűrési paraméterek meghatározásához felhasznált országos digitális térképi adatrendszereket (állami költségvetési feladatok teljesítéséhez rendelkezésre álló adatrendszerek). Adatok : OTAB, Országos Térinformatikai Alapadatbázis, síkrajzi elemek; DTA-50 v2 Digitális Térképészeti Adatbázis, síkrajzi elemek; es topográfiai térkép a területről opcionálisan; DDM100, digitális domborzati modell ; NATURA 2000, természetvédelmi területek és védett természetes élőhelyek ; CORINE, műholdfelvétel alapú földhasználati térképek; VGA, Vízgazdálkodási Atlasz: víztestek és vízminőségi adatok; Permeabilitás térkép (az első talajvíztükör feletti réteg permeabilitása); KSH népesség-nyilvántartási adatok XII. 15.

13 NATURA-2000 DTA-50 CORINE OTAB VGA védett földhasználat domborzat települések vízminőség vízrajz területek XII. 15.

14 Helyazonosító reambuláció a es térképek és a Google Earth alapján A beazonosított bányászati hulladékkezelő objektumok koordinátájának és kiterjedésének pontosítása. Ehhez a bányahulladék kataszteri jelentések helyszínrajzait, a topotérképeket illetve a Google Earth űrfelvételeket használtuk fel objektum helyazonosító reambulációját végeztük el. Kataszteri jelentés helyszínrajza es topotérkép Google Earth XII. 15.

15 Terepi reambuláció Néhány objektum helyszíni ellenőrzése (reambulálása) az elhelyezkedés és a geometriai paraméterek ellenőrzése terepen részben megtörtént, részben folyamatban van. Almásneszmélyi vörösiszap zagytározó (Google Earth ) XII. 15.

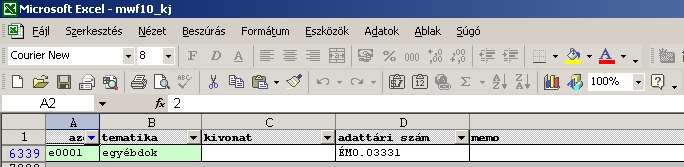

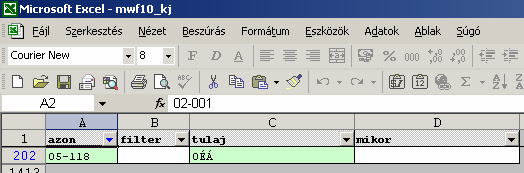

16 Bányameddő objektumok MWF háttér-adatbázisa A különféle tájsebek, bányák, meddőhányók és zagytározók egységesített adatrendszere objektumot tartalmaz. Ennek csak töredék része, körülbelül objektum az, ami bányászati hulladékkezelő, azaz meddőhányó és zagytározó. makroprogramok tulajdonos anyagtartalom keresés anyagra formai megjelenés adatforrás XII. 15.

17 Térinformatikai rendszer kialakítása A térinformatikai rendszer az objektumok helyzetét, és az előszűréshez szükséges térbeli adatokat tartalmazza léptékfüggő megjelenés mellett. Ez az internetes megjelenés alap adatrendszere. LAN MWF Adatbázis & Alaptábla (Excel) Internet GIS rétegek: OTAB DTA es topotérkép DDM100 NATURA 2000 CORINE VGA Permeabilitás térkép Bányászati hulladékkezelő objektumok. Geo-server WMS, MFS ArcMap (GIS) Open Layers, Google.Maps PHP dynamic database pages (Textual database editing) XII. 15.

18 ArcGIS adatrendszerek léptékarányos megjelenítése: 1: nél áttekintő megjelenítés: Vízkészlet-gazdálkodási Atlasz (VGA) OTAB alapú es pontosságú topográfiai alapja, az alábbi rétegek megjelenítésével: főutak, folyók, tavak, nagyvárosok, országhatár, 1: : méretarány között: VGA OTAB alapú es pontosságú topográfiai alapja, valamennyi réteg megjelenítésével; 1: : méretarány között: DTA-50 v2 síkrajzi elemei (vonal és poligon) 1: nél részletesebb megjelenítés: ha a területről van es topográfiai térkép képformátumban, akkor a georeferált JPG file, ha a területről nem érhető el es topográfiai térkép, akkor a DTA-50 v2 síkrajzi elemei ; Minden méretaránynál bekapcsolható témák: DDM100: digitális domborzati modell; NATURA 2000, természetvédelmi területek és közösségi jelentőségű természetes élőhelyek; CORINE Land Cover, műholdfelvétel alapú földhasználati térképek; Bányászati objektumok (kitermelő és lerakó helyek) XII. 15.

19 Előminősítés térinformatikai szűrések Natura 2000 Natura 2000 Objektum: Újbánya (KFH) Azonosító: (KFH) Típus: meddőhányó (KFH) Anyag: kőszén (KFH) Térszíndőlés: 7.9 º (DDM100) Terület: 4.4 ha (KFH, kataszter) Magasság: 6 m (KFH, kataszter) Település: Salgóbánya (DTA) Távolság: 517 m (GIS) Lélekszám: fő (KSH) Natura 2000 terület (NAT2000) Távolság: 0 m (GIS) Felszíni vizek (VGA) Név: Zagyva-patak (DTA) Távolság: 3958 m (GIS) Mezőgazdasági terület (CORINE) Típus: rét, legelő (CORINE) Távolság: 534 m (GIS) XII. 15.

20 Előszűrés, vagy veszélyességi szűrés Az objektumok veszélyességi szűrése az EU módszertani útmutatója alapján történt. A szűrés eredményeként elkülöníthetővé váltak azok a hulladékkezelő létesítmények, amelyek további vizsgálatot igényelnek (vagy nem igényelnek). Az előszűrést veszélyességi sorrendben kezdtük el, az érces és szenes meddőhányókra és a zagytározókra 510 objektumra készült el, majd az inert meddőhányókra, amelyek közül csak a jelentősebbeket, 493 objektumot vettünk számba. Az előszűrés eredménye Kockázati előszűrés XII. 15.

21 Az előszűrés internetes megjelenítése A helyazonosító reambuláción átesett bányászati hulladékkezelő létesítmények bekerültek az ArcGIS térinformatikai adatbázisba, a szükséges háttérparaméterekkel együtt. Az objektumok, pl. egy KML (KMZ) konverzió után felkerülhetnek az Internetre ( Google Earth ). A megjelenési látványterv első verziója látható (3 szintes: vizsgálandó, ismeretlen vizsgálandó, nem kell vizsgálni). Ez később módosult XII. 15.

22 Kockázati rangsorolás kialakítása MFGI-MBFH Az előszűrés után a tovább vizsgálandó objektumok esetében szükséges a kockázati rangsorolás, azaz a legveszélyesebb objektumok beazonosítása. Erre nincs közös, EU által elfogadott eljárás, ezt minden tagország a helyi sajátosságoknak megfelelően alakította ki. A szűrési módszertani útmutatója elkészült, az útmutató alapján egy egyszerű (lásd alább) és egy automatikus rangsorolás (lásd jelentés) is készült mert sok esetben volt rekultiváció, de nem teljes, illetve volt rekultiváció, de nem sikeres I. OSZTÁLY: zagytározók II. OSZTÁLY: meddőhányók Z1 Z2 I/1. Nem Rekultivált - nagy létesítmény (>10 000m 2 ) - meredek lejtőn (lejtő>1:12) - lapos lejtőn (lejtő<1:12) - kis létesítmény (<10 000m 2 ) - meredek lejtőn (lejtő>1:12) - lapos lejtőn (lejtő<1:12) II/1. Nem Rekultivált - nagy létesítmény (>10 000m 2 ) - meredek lejtőn (lejtő>1:12) - lapos lejtőn (lejtő<1:12) - kis létesítmény (<10 000m 2 ) - meredek lejtőn (lejtő>1:12) - lapos lejtőn (lejtő<1:12) M1 M2 Z3 Z4 I/2. Rekultivált - nagy létesítmény (>10 000m 2 ) - meredek lejtőn (lejtő>1:12) - lapos lejtőn (lejtő<1:12) - kis létesítmény (<10 000m 2 ) - meredek lejtőn (lejtő>1:12) - lapos lejtőn (lejtő<1:12) II/2. Rekultivált - nagy létesítmény (>10 000m 2 ) - meredek lejtőn (lejtő>1:12) - lapos lejtőn (lejtő<1:12) - kis létesítmény (<10 000m 2 ) - meredek lejtőn (lejtő>1:12) - lapos lejtőn (lejtő<1:12) M3 M XII. 15.

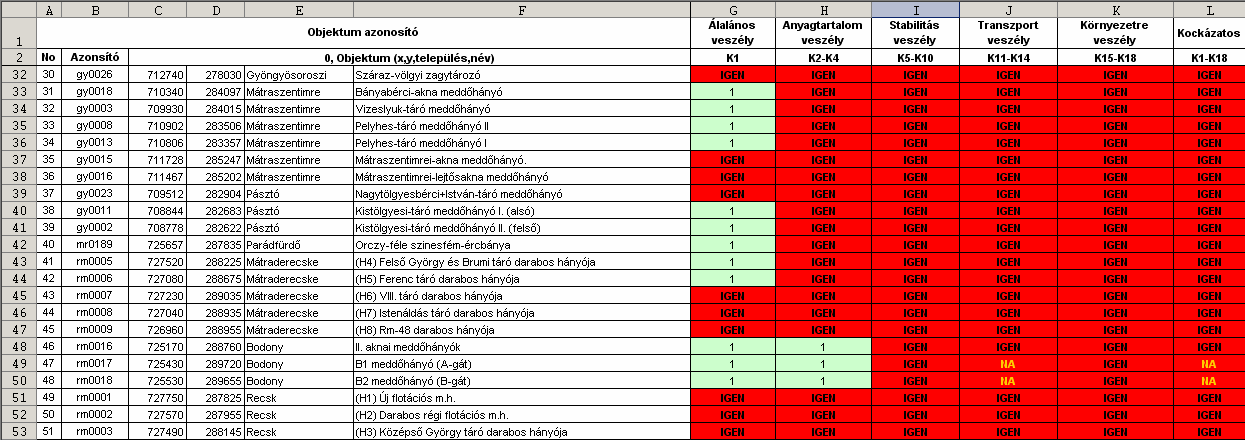

23 Kockázati rangsorolás eredménye MFGI-MBFH Az előszűréshez szükséges adatgyűjtés tartalmazza a kockázati besoroláshoz szükséges paraméterek 90%-át. A rangsoroláshoz a rekultiváció pillanatnyi állapotának ismerete (esetenként felmérése) szükséges. A hiányzó információk begyűjtése még folyamatban van. ZAGYTÁROZÓK Állapot Méret Meredekség NÉV Rangsor Nem rekultivált Nagy (>1ha) Meredek d>5 NINCS Lapos d<5 Korpáshegyi vörösiszap zagytározó, Neszmély 1 Kicsi (<1ha) Meredek d>5 NINCS Lapos d<5 NINCS Rekultivált Nagy (>1ha) Meredek d>5 Száraz-pataki flotációs zagytározó, Gyöngyösoroszi 2 Régi flotációs zagytározó, Recsk 3 Bence-völgyi flotációs zagytározó, Gyöngyösoroszi 4 Lapos d<5 Ajkai vörösiszap zagytározó 5 MÉV I. zagytározó, Pellérd északi 6 MÉV II. zagytározók, Pellérd déli 7 Almásfüzitői Ny-i vörösiszap zagytározó 8 Mosonmagyaróvári vörösiszap zagytározó 9 MÉV Perkoláció II. üzem zagytározó, Kővágószöllös 10 Almásfüzitői K-i vörösiszap zagytározó 11 MÉV Perkoláció I. üzem zagytározó, Kővágószöllös 12 Úrkúti mangániszaptárózó meddő Új flotációs vs. zagytározó, hulladék Recsk XII. 15.

24 A nyilvántartás és rangsorolás internetes megjelenítése Az MBFH-val történt egyeztetés után, a létrehozott adatrendszerből az előszűrés eredményét és a kockázati besorolás néhány paraméterét tettük közzé az interneten XII. 15.

25 Veszélyességi előszűrés rangsorának automatizálása Ennek legegyszerűbb módja az előszűrési kritériumok fő csoportjainak megfelelően az igen és ismeretlen válaszok számának decimális helyiérték szerinti számábrázolása. A kapott kód megadja az objektum előszűrési kritériumoknak megfelelő értéket, amit könnyen sorba rendezhetünk, megkapva az objektumok (előszűrés alapú) kockázati rangsorolását. KÉRDÉSCSOPORTOK válaszok Általános Anyagtartalom Stabilitás Transzport Veszélyeztetettség i i NA i NA i NA i NA HELYIÉRTÉKES SZÁMÁBRÁZOLÁS százmillió s tízmilliós milliós százezres tízezres ezres százas tízes egyes Előszűrési rangsoroláshoz használt kódolási sablon XII. 15.

26 Kockázati besorolás rangsorának automatizálása A rekultivációs paraméterek, az objektum méretének és a térszín dőlésének konkrét értéke alapján végzett rangsorolás. A méret esetében az 1 ha (10000 m 2 ) volt a mérvadó határérték, a dőlésszög esetén pedig, az 5 fok. Az utolsó két kód meghatározásakor az objektumok különböző értékeit ezekkel a kritikus szűrési határértékekkel normáltuk. KÉRDÉSCSOPORTOK (válaszok) Rekultivált-e? Teljes volt-e a rekultiváció? Sikeres volt a rekultiváció? Az objektum területe A térszín dőlése n NA n NA n NA T / 1 ha D / 5 fok HELYIÉRTÉKES SZÁMÁBRÁZOLÁS Tízmilliós Milliós Százezre s Tízezres Ezres Százas Tízes Egyes Szűrési rangsoroláshoz használt kódolási sablon XII. 15.

27 Ez az adatrendszer többféleképpen is felhasználható! (Környezetvédelem, Katasztrófavédelem, Másodlagos hasznosítás stb.) A bányahulladék felhasználás kritériumai: A munkát az Magyar Bányászati és Földtani Hivatal megbízásából és finanszírozásával Inert bányahulladék a Magyar Földtani (ne legyen és Geofizikai veszélyes anyag); Intézet végezte. Nagy mennuségű (legyen gazdaságos a felhasználás); Rekultiválatlan (eredeti állapotban legyen, pl. felhagyott bányák); Az Európai Bizottság a 3560/12/ENVI számú EU Pilot ügyben (Bezárt és elhagyott Lapos térszín hulladékkezelő (könnyen hozzáférhető létesítmények legyen); nyilvántartása) adott Felhasználáshoz magyar választ közeli a mai (vagy napon könnyen elfogadta. megközelíthető). (2012. szeptember 7., MFM) XII. 15.

28 Szerzők: Kiss János, Detzky Gergely, Vértesy László, Papp Zoltán Andor A projektben közreműködtek még: Jordán Győző, Zsámbok István, Müller Tamás, Paszera György, Rádi Károly, Gulyás Ágnes, Sőrés László, Őri Gabriella, Hermann Viktor, Jerabek Csaba (MFGI) valamint Hámor Tamás (MBFH) XII. 15.
