SZILÁRD TÜZELÉSŰ KAZÁN GNB SN

Átírás

1 SZILÁRD TÜZELÉSŰ KAZÁN GNB SN

2 FIGYELEM! A készülék üzembehelyezése előtt kérjük, olvassa el figyelmesen a kezelési útmutató üzembehelyezésre vonatkozó utasításait. Ha a fűtő rendszer üzembehelyezését, igazításátt, módosítását vagy a javítását nem megfelelő képesítéssel rendelkező személy végzi, az rendkívül súlyos következményeket eredményezhet, beleértve az életveszélyt, végtag elvesztésének a veszélyét, illetve anyagi károsodást. A kezelési útmutató utasításait pontosan követni kell. Ha segítségre vagy további információra van szüksége, kérjük lépjen kapcsolatba szakképzett szervizessel. A kezelési útmutató és a szervízelési utasítások a készülék műszaki dokumentációjának részét képzik, és tovább kell őket adni a készülékkel együtt az új tulajdonosnak. Amennyiben Ön szakember, magyarázza el az itt leírt utasításokat a készülék tulajdonosánok, és győződjön meg róla, hogy a készülék üzemeltetője tisztában van a fűtő rendszer működtetési elveivel. Biztonsági figyelmeztetések: 1. A kazánt és tartozékait ezen kezelési útmutatónak megfelelően kell üzembe helyezni, a hatályban lévő szabályoknak és technikai szabványoknak megfelelően. A kazánt csak a rendeltetésének megfelelő célra lehet használni. 2. A kazánt csak megfelelő helységben lehet üzembe helyezni. Ha a kazánt a szerelő szállítja ki, a szerelőnek át kell adnia a felhasználónak a kazán összes dokumentációját. (kezelési útmutató stb.) 3. A kazán rendszerbe szerelése után a kazánt a gyártó / importőr által felhatalmazott szervizes helyezheti üzembe. 4. A kazán megfelel az Európai Unió előírásainak. Ha az EU-n kívüli országokban kerül felhasználásra, az eltéréseket a helyi szabályoknak megfelelően kell korrigálni. 5. Hiba esetén hívja a gyártó/importőr által meghatalmazott szervizt. A nem meghatalmazott szerviz által végzett beavatkozás kárt tehet a kazánban, és az ahhoz csatlakoztatott készülékekben. Ilyen esetekben a garancia érvényességét veszti. 6. A kazánt beüzemelő szerelőnek beszereléskor,meg kell mutatnia a felhasználónak a kazán különböző részeit, a kazán üzemeltetését, a biztonsági berendezéseket, azok jelzéseit, a megfelelő felhasználói viselkedést, ha jelzések vannak. 7. Szállításnál ellenőrizze, hogy minden rész megvan-e. 8. Ellenőrizze, hogy a modell és a típus, megfelelő-e a kívánt használatra. 9. Szerelésnél csak eredeti alkatrészek használhatók. A kazán belsejében tilos változtatásokat véghezvinni. 10. A gyártó elhatárolódik minden felelősségtől, azon károk irányában, melyeknek okai a következőkre vezethetők vissza: A működtetési és kezelési útmutató utasításaitól történő eltérés; Érvényben lévő szabályok és törvények be nem tartása; Üzembehelyezési és működtetési eljárásoktól történő eltérés; és A garancialevélben meghatározott feltételektől történő eltérés. A gyakorlatban előfordulhatnak olyan helyzetek, melyekben az alábbi elővigyázatossági intézkedéseket kell meghozni: Ha le kell ereszteni a vizet a kazánból, vagy az egész rendszerből, a víz ne legyen veszélyesen forró; Kérjük, hogy kövesse az alábbi bizonsági előírásokat GNB SN kazán beüzemelése és használata előtt: A GNB SN kazánt mindig megfelelő kéményhez kell csatlakoztatni, melynek kialakítása összhangban van az alábbi használati utasításban foglaltakkal, és a kötelező előírásokkal. A kéménynek a kazán típusától függően az elvárásoknak megfelelő huzattal kell rendelkeznie. Minden esetben jusson elegendő mennyiségű friss levegő a kazán helységbe. Lásd a vonatkozó utasításokat a kazán helység elrendezésénél. Tilos a kazánt szabadtéren, emberek éltal használt közös térben vagy a nappalival közös légtérben üzembe helyezni. A kazánt nyílt szellőzésű hidraulikai rendszerben kell üzembe helyezni, ellenkező esetben biztonsági hőcserélő beépítése kötelez! A rendszer vízkészletét nem szabad csökkenteni, vagy leereszteni, hacsak a kazán nem áll javítás alatt, vagy nincs fagyásveszély. Fagyás ellen 15%-os arányban fagyálló folyadékot lehet adni a rendszerhez. Bármilyen okból kifolyólag tilos közvetlenül hideg vizet tölteni a hőfuttatott kazánba, mivel kazán szegmensei megrepedhetnek! Tilos a kazánt nyitott első ajtó mellett üzemeltetni. Ventilátor működtetése közben sose nyissa ki az elülső ajtót a ventilátor kikapcsolása nélkül. A beáramló és visszatérő vízáram közötti hőmérsékletkülönbség nem haladhatja meg a 20 C-t. Minden szabálytalan elektromos bekötést cseréltessen a kazán helységben. A vízszintet rendszeresen ellenőrizni kell és azonnal meg kell szűntetni minden szivárgást, hogy a víz utántöltést minimális szinten tartsák. Ugyanis a rendszer gyakoriúj vízzel történő feltöltése növeli a rozsdásodás és a lerakódások veszélyét, mely helyi túlmelegedést és sérülést okothet a kazán szegmenseiben. Nagyon fontos a víz minősége. Az ajánlott vízkeménység: 1-3 mol/m3 (1 mol/m3= 5,6 NK). ph 8-9,5 A kazánt közvetlenül sima tűzálló felületen kell üzembe helyezni. Az alapzat elvárt magassága legalább 50 mm, mérete a kazán borításának méreténél nagyobb legyen. 2

3 Amennyiben a kazán egy régebbi kialakítású fűtési rendszerbe kerül beüzemelésre, úgy a beüzemelést megelőzően a rendszert át kell mosni és minden szennyező részecskétől meg kell tisztítani. MŰSZAKI ADATOK Fűtőanyag Hőérték (kőszén) kw Hőérték (fa) kw SN 20 SN 30 SN 40 SN 50 SN 60 SN 70 SN fa, kőszén Nettó tömeg kg Víztartály mérete l Égéskamra (szélességxmagasság) mm 440x x x580 Égéskamra (hossz) mm Max fűtőanyag tölthetőség cm 260x x390 Hőmérséklet szabályozó tartomány C Maximum működési hőmérséklet C 100 Minimum visszatérő fűtőviz hőmérséklet C 60 (ajánlott) Biztonsági rendszer aktiválása C 95 Füstgáz hőmérséklet C Min/Max működési nyomás bar 0.5 / 3 Égési idő (kőszén) óra 4-6 Égési idő (fa) óra 2-4 Kéményhuzat mbar Kimenő füstcső átmérője mm Ø150 Ø180 Ø200 Ø220 Víz keringetés / visszatérő vízcsatlakozók R 2" 2" 1/2 Kazán magasság mm Kazán szálesség mm Kazán hossz mm A termék szállítása A GNB SN kazánt nagy súlya miatt ajánlott közvetlenül abba a helységbe szállítani, ahol a beüzemelése történik. A minden típus súlya megtalálható a Műszaki adatok között. A szállító eszköznek a megfelelő súlykapacitással kell rendelkeznie. A kazán helysége GNB SN kazánokat egyedi, különösen a fűtéshez kialakított helységben kell beüzemelni. A kazánnak mindenképp hozzáférhetőnek kell lennie szerelés, tisztítás, tüzelés szempontjából. Az égéshez megfelelő friss légáramlással kell rendelkezni, a kémény tervezésénél/építésénél biztosítani az adott kazántípusnak megfelelő huzatot, valamint meg kell felelni az alábbi használati utasításban támasztott kötelező 3

4 előírásoknak. A kazánt tilos nyílt helyeken, erkélyeken, valamint olyan helységekben üzembe helyezni, ahol emberek tartózkodnak pl. konyha, nappali fürdőszoba, hálószoba, illetve tűz- és robbanásveszélyes anyagok közelében. A kazán helységének a kültér felé szellőzőnyílással kell rendekólkeznie, melyen keresztül biztosított a friss levegő bejutása. Egy kötelezően beépített szellőzőnyílásnak kell lennie maximum 40 cm távolságra a mennyezettől, illetve egy másik kötelezően beépített szellőzőnyílásnak kell lennie maximum 50 cm távolságra a földszinttől. Ezeknek a szellőző nyílásoknak mindig nyitva kell lenniük. A felső nyílás legalább 40x40 cm-es, míg az alsó legalább 30x30 cm-es legyen. A szilárd tüzelőanyagokat minden esetben minimum 800 mm távolságra kell a kazántól tárolni. Ajánlott a tüzelőanyagot másik helységben tárolni! A GNB SN kazánokat tűzálló beton alapzaton kell beüzemelni, alábbi táblázatban említett méretezés szerint: SN 20 SN 30 SN 40 SN 50 SN 60 SN 70 SN 80 Alapzat magasság (mm) 50 Alapzat szélességg (mm) Alapzat hossz (mm) Minimális távolságok Minimum betartandó távolság a faltól a behelyezéskor Hidraulikai rendszerek Nyílt szellőzésű hidraulikai rendszerek A GNB SN kazánokat nyílt típusú tágulási tartályú hidraulikai rendszerbe az alábbi sémáknak megfelelően előnyös beüzemelni. A körben lévő keringető szivattyút a kazán visszavezető járatán célszerű felszerelni, hogy védve legyen a rendszer a túlzott hőmérsékleti behatásoktól és az elektromosság megszakadása alatt keletkező túlmelegedéstől. A nyílt típusú tágulási tartályt az egész hidraulikai rendszer legmagasabb szintjére kell felszerelni. Nem kell gömbszelepeket felszerelni a kazán és a tágulási tartály közti szállítási és visszavezető járatokra. A biztonsági járatokat a kazán bemeneti és kimeneti járatokhoz kell csatolni bizonyos helyeken, lehető legközelebb a kazánhoz, a lehető legrövidebb vertikális utat használva a tágulási tartály és a kazán között. Ha a h távolság nem érhető el a fenti séma alapján a jelenlegi rendszer konstrukcióján belül, a keringető szivattyút a kazán szállítási járatára kell felszerelni. A h távolság a keringető szivattyú fő nyomására utal működési sebesség mellett. Ha a h távolságot nem lehet elérni egy visszavezető járaton lévő keringési rendszerben, légszivattyúzás fog fellépni a radiátorok által a rendszer legmagasabb szintjén. Ebben az esetben a következő sémát kell alkalmazni. 4

5 Kémény és kémény csatlakozási paraméterek A GNB SN kazánnak megfelelő önálló kéményhez kell csatlakoznia, amelynek rendelkeznie kell legalább a technikai normák között megadott minimum huzat értékkel. A kazán és a kémény közötti füstcsatornát üveggyapottal kell szigetelni. A kazán és a kémény közötti füstcsatorna anyaga acél vagy olyan azzal egyenértékű tulajdonságokkal rendelkező anyag legyen, mely 400 C körüli hőmérsékleten használható. A füstelvezetésnél minden csatlakozás zárt legyen, a megfelelő égés és teljesítmény eléréséhez. A füstcsatornának a legrövidebb úton kell csatlakoznia a kéményhez, összhangban az alábbi ábra szerint megadott paraméterekkel. Tilos az ettől eltérő bekötés, valamint könyökidomok használata, mivel jelentős nyomáscsökkenést eredményez. Ha a kéménynek nincs megfelelő huzata a kazán kapacitása és hatékonysága csökkenhet, és a füstjáratokban, valamint füstcsövekben elzáródást okozhat. (cleaning cover = tisztító fedél, draught limitor = huzat szabályozó, L max=1,6m) Függőleges acélcső kéményként nem használható! A kéménynek külön egy belső és külön egy külső felületből kell állnia. A kelső felületnek acélból csak téglából kell készülnie. Belső felületnek rozsdamentes acél elemek használata ajánlott a korrózió elkerülése érdekében. A külső és a belső felület közötti területet szigetelésni kell a füstgáz kondenzációjának megelőzéséhez.. A kazán és a kémény közötti füstcsatorna hossza nem haladhatja meg a kémény magasságának ¼-ét. A füstcsatorna és a kémény mérete nem lehet kisebb, mint a kazán füstcső átmérője. A kémény teljes magasságának és a minimum belső átmérőjének 5

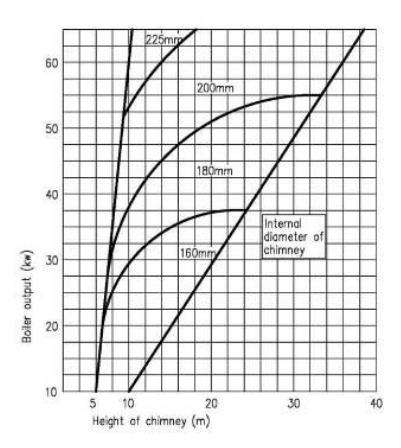

6 meghatározása az alábbi diagram alapján kell, hogy történjen, a kazán kimeneti teljesítményének a figyelmbe vételével, amennyiben arról egyéb köteleő előírások nem rendelkeznek. A kémény teteje legalább 1 méternél magasabb kell, hogy legyen a ház felső szerkezeténél (tetejénél). A szél effektusok elkerülése érdekében védő rendszert kell használni a kémény felett. Ha a kémény bármiféle szigeteléssel van burkolva, körülvéve, ennek pozitív hatása lesz a kéményhuzatra. Annak érdekében, hogy minimalizáljuk a füstgázok káros környezeti hatásait, a kémény magasságának összhangban kell lennie az alábbi ábrán feltüntetett méretekkel, ezzel javítva akémény huzatát és füstgázok káros környezeti hatásait. A füstelvezető cső nem nyúlhat bele a kémény légterébe. A nem megfelel minőség tüzelő anyag használata a kazán teljesítményét rontja. *** Ha a kazán hibás kéményekhez van csatlakoztatva, a garancia/szavatosság nem érvényes. A kazán beüzemelése Bekapcsolás előtt a kazán ellenőrzése A kazán üzembe helyezése előtt a hidraulikai rendszernek üzemképes állapotban kell lennie. A kazán első működtetése előtt a szervizes szakembernek ellenőriznie kell: Az üzembe helyezés összhangban van-e a modellel. A kazán fel lett-e töltve, és nyomás alatt van-e (a termométeren) és hogy van-e szivárgás a fűtési rendszerben; A kéményhez történő csatlakozást megfelelően kell elvégezni a mellékelt ábrák alapján Figyelem A szervizes szakembernek meg kell mutatnia a felhasználónak a kazán megfelelő használatát, és be kell írnia a kazán Garanciajegyébe, a dátumot, melyen üzembe lett helyezve. A rendszer feltöltése és leeresztése A rendszert csak az EN paraméter szabványoknak megfelelő vízzel lehet feltölteni. A víznek tisztának, színtelennek, darabkáktól, olajtól, kémiailag korrodáló anyagoktól mentesnek kell lennie, és nem lehet savas (ph faktora nem lehet több 7.2-nél), max. 5nK -os tiszta vízzel lehet feltölteni. Először a fűtő rendszert alaposan át kell öblíteni, és minden piszkot ki kell mosni belőle. Figyelem A rendszer vízkészletét nem szabad csökkenteni, vagy leereszteni, hacsak a kazán nem áll javítás alatt, vagy nincs fagyásveszély. Fagyás ellen 15%-os arányban fagyálló folyadékot lehet adni a rendszerhez. Figyelem Fűtési idényben, állandó mennyiségű víznek kell a rendszerben lennie. Mikor vizet eresztünk a rendszerbe, óvatosnak kell lennünk, hogy nehogy levegő szívódjon a rendszerbe. Sosem kell a rendszerből vizet leereszteni, csak ha feltétlen szükséges, pl. javítás előtt. A víz leeresztése, és a rendszer új vízzel történő feltöltése növeli a rozsdásodás és a lerakódások veszélyét. Figyelem Ha vizet töltünk a fűtési rendszerbe, a kazánnak hidegnek, vagy lehűltnek kell lennie, máskülönben a kazán szegmensei megrepedhetnek! Működtetés és szabályzás Tűz begyújtása Minden egyes begyújtás előtt győződjön meg az alábbiakról: A kazán és a hidraulikai rendszer vízzel feltöltött, a hidraulikai nyomás az előírásoknak megfelelő értéken belüli. Minden szelep (kivéve a by-pass és a kiinduló szint szelepe) nyitott állapotban van. A kémény huzata megfelelő. Tüzelés 6

7 Készítse össze a gyújtóst. Helyezzen gyújtófát, összegyűrt újságpapírt (3-4 oldal elég szorosan labdává gyűrve) a kazán rostélyára. Helyezzen apró gyújtóst a papírra. Minél szárazabb és apróbb a gyújtós, annál könnyebb lesz a tűzgyújtás. A gyújtósok egymáson keresztbe helyezkedjenek el, hogy a darabok között elég levegő legyen. Túl szorosan rakott fa nem ég megfelelően. Helyezzen nagyobb fadarabokat a gyújtósra, amíg az égéskamra 1/3-ig meg nem telik. Bizonyosodjon meg, hogy a kémény huzatszabályozó nyitva van, majd alul gyújtsa meg az újságpapírt. Ha a tűz elég erős, megalapozott (kb. 15 perc), töltse fel teljesen az égéskamrát, közben győződjön meg róla, hogy a tűz alatta nem alszik el. Folyamatosan táplálja a tüzet füstölő vagy parázsló tűz hideg és hatástalan, szennyezőanyagok, kátrány lerakódását okozzák a kéményben. * Miközben a kazán folyamatosan működik a kazán ajtókat nem szabad nyitva tartani! Kéményhuzat elégtelensége, hiánya Elégtelen mértékű kéményhuzat, vagy annak hiánya (rossz kivitelezés, szigetelés hiánya, elzárt kémény stb.) égési problémákat okozhat (nem lehet begyújtani, fokozott füstképződés, hideg füstgázból adódó kondenzáció). Ilyen esetekben szakemberrel ellenőriztesse kéményét és javíttasson meg minden eltérést. A kazán természetes huzat elve szerint került kialakításra, ezért különösen fontos az előírásoknak megfelelően felépített kémény Tüzelőanyag Az alkalmazott tüzelőanyagok tulajdonságainak a műszaki adatokban foglalt leírásokkal egyezőnek kell lennie. A gyártó nem vállal felelősséget a nem a leírásnak megfelelő tulajdonságú vagy a gyártó által nem ajánlott tüzelőanyag használata okozta károkért. Egészségi és Biztonsági Információk Nyomás alatti eszközök 1. Kerülje az érintkezést a fűtési rendszer nyomás alatti eszközeivel a kazán üzemelése alatt. Ezek veszélyes részek, mint például: Kazán tagok Kazán be- és kiáramló vonalai Bztonsági vonalak Fűtési rendszerbe épített nyomáscsökkentő berendezések 2. Tilos a víz leeresztése a kazán üzemeltetése közben. 3. Tilos a kazán közvetlen feltöltése hideg vízzel, amíg a kazán ki nem hült. Magas hőmérsékletű felületek Kerülje az emberre veszélyes magas hőmérsékletű felületekkel és részekkel való érintkezést, mint például: Kazán elülső ajtaja Tűztérajtó Vízszálító és visszatérő vonal (abban az estben is, ha szigetelt) biztonsági vonal Füst záródugó Csatlakozás a füstcső és a kémény között Keringető szivattyúk, tágulási tartályok Kazán helység 1. Bizonyosodjon meg róla, hogy a kazán helység veszély esetén könnyen elhagyható. 2. Ne hagyja a szilárd tüzelőanyagot és az kiegészítőket (forgács, papír stb.) a kazán mellett, mert lángra lobbanhatnak, ezeket a kazántól legalább 800 mm-re tárolja. 3. Ne takarja le a kazán helység friss levegő beáramlását segítő szellőző nyílásait, ez az égés sze,pontjából is fontos. Füstgázok 1. Füstgáz szivároghat enyhén a kazán elülső oldalán, miközben az elülső ajtó nyitva van. Sose lélegezze be ezt a gázáramot. 2. Amikor szilárd tüzelőanyagot helyez az égési kamtába aktív tűzágyba óvja kezét és arcát az esetleges sérülések elekerülése érdekében. Szükség esetén viseljen védőkesztyűt. Tüzelés 1. Ne vegye ki égés közben az égő tüzelőanyagot az égési kamrából. 2. Ne próbálja meg az égő tüzelőanyagot vízzel vagy egyéb folyadékkal eloltani. 3. Ne hagyja nyitva az elülső ajtókat, míg az égési folyamat zajlik az égési kamrában. 4. Az égés lassításához vagy leállításához zárja el a beáramló levegő és a kiáramló füst útját. 7

8 5. A kazán csak szilárd tüzelőanyaggal működik, melynek tulajdonságai a műszaki adatok között szerepel. Sose használjon olyan tüzelőanyagot, mely ettől eltérő szilárd folyékony vagy gáznemű tüzelőanyagot, mert a kazán sérülését okozza. Karbantartás és tisztítás Ha a kazán használatban van, finom szemcséjű hamu, illetve korom halmozódik fel a falakon, főleg a hőcserélő rácsain, és a füstcső nyakán, ami csökkenti a hőátadást, és a kazán teljesítményét. A korom mennyisége a tüzelőanyag minőségétől, és a kazán működtetési feltételeitől függ. Ha a kazán túlméretezett, vagy valamilyen oknál fogva alacsony hőfokon üzemeltették, több korom keletkezik. Ez nem megfelelő kémény huzatot is eredményezhet. A kazánt rendszeresen kell tisztítani, legalább havonta egyszer, acél kefével a nyitott kazán ajtón keresztül. Miután kivette a középső részből a tálat, az égéskamra minden fala, és az égési gázok útjait meg kell tisztítani. Ha nagyobb mennyiségű kátrány halmozódott fel az égéskamra belső falain, azt le kell kaparni, vagy maximális hőmérsékleten le kell égetni kemény fával. Igény szerint, de legalább havonta egyszer a csonkban lévő tisztító deknit is tisztítsa meg. A gyártó utasításai szerint, szakember által végzett rendszeres karbantartás szükséges a fűtési rendszer hatékony működéséhez. Rendszeres ellenőrzések * Ellenőrizze a vízszintet és a nyomást. A hidrométert jelölni kell a kazán első feltöltése után. Így a vízszint rendszeresen ellenőrizhetővé válik. Ha a vízszint vagy a nyomás a statikus nyomás vagya a rendszer által igényelt alá esik, akkor víz feltöltés szükséges. A feltöltéshez használt vizet a feltöltés előtt a szükséges értékre kell lágyítani, hogy elkerüljék a fűtési rendszeren és a kazánon belül a rozsdásodást. * Az elülső ajtókat mindig ellenőrizni kell, hogy megfeleően záródnak. Azüvegszálas kötelet szükség esetén cserélni kell. * Ellenőrizze a szigetelés állapotát a kazán belsejében. Ha sérült, az az elülső ajtók magasabb felületi hőmérsékletét eredményezi. Ebben az esetben a szigetelést cserélni kell, hogy energiát takarítsanak meg és megakadályozzák a további károkat. * Ellenőrizze, hogy van-e füstgáz szivárgás a kémény és a kazán közötti összeköttetésben, szükség esetén javíttassa. * Ellenőrizze, hogy a hőfokszabályzó a kazán tetején megfelelően működik-e. Ha szükséges enyhén változtasson a hőfokszabályzó beállításán a jobb égés, kazánteljesítmény érdekében. Ha nincs elegendő levegő az égési folyamathoz, akkor túlzott koromképződés lesz a fűtőfelületeken, ahogy több füst is képződik. Ekkor légszabályzó újabb beállításával több levegőt kell beengedni a tökéletesebb égéshez. Ha túl sok a levegő az égési folyamathoz, akkor a szilárd tüzelőanyag gyorsan fogy. Ebben az esetben ajánlott a beömlő levegőáram csökkentése, akár a légszabályzó, akár a füstgáz szabályzó állításával. * Ellenőrizze szelvények hőátadó felületeit. A koromképződés függ a felhasznált fütőanyag tipusától. Valamint az égéshez használt levegő mennyiségétől. Amennyiben úgy érzi, hogy változatlan körülményke között a kimenő vízáram hőmérséklete nem éri el a szokásos értéket, akkor a fűtőfelületeket tisztítani kell. Kazán tisztítása A kazán tisztítása előtt kapcsolja ki a szivattyút és minden elektromos eszközt a kazán helységben. A kazán tisztításához: Tisztítson meg minden fűtőfelületet a tisztító kefével Tisztítsa meg a by-pass nyílásokat az égéskamra és a második füstgáz járatok között Gyűjtse össze az összes koromlerakódást a hamutálcán belül Távolítsa el a maradványokat. Karbantartás Ajánlott minden egyes fűtésszezon előtt szerződött szervízzel/szolgáltatóval ellenőriztetni a kazánt, a fűtési rendszert, az elektromos csatlakozásokat, valamint a kémény állapotát. Karbantartási munkát csak szakember végezhet! Biztonsági hőcserélő * A biztonsági hőcserélő szelepét mindig nyitva kell tartani * A GNB SN kazánokhoz a gyártó csak az eredeti, tesztelt, a kazánokhoz külön fejlesztett gyári hőcserélőt ajánlja! * Tilos közvetlenül hideg vizet engedni a kazánba túlmelegedés kezelésére, mivel a lehűtés súlyos károsodást eredményez a kazántestben, és a garancia nem érvényesíthető! 8

9 GNB SN alkatrész lista Kód Alkatrész neve Sz. 14.MG.5000 FELSŐ AJTÓ ( ) 2 14.MG.5700 FELSŐ AJTÓ (70-80) 2 ÜVEGSZÁLASKÖTÉL 12x12mm 3 14.MG.5600 FELSŐ AJTÓ SZIGETELÉS ( ) 4 14.MG.5650 FELSŐ AJTÓ SZIGETELÉS (70-80) 4 14.MG.5010 FELSŐ AJTÓ SZIGETELŐ FEDÉL ( ) 5 14.MG.5710 FELSŐ AJTÓ SZIGETELŐ FEDÉL (70-80) 5 14.MG.5100 ALSÓ AJTÓ ( ) 6 14.MG.5800 ALSÓ AJTÓ (70-80) 6 14.MG.2900 ÉGŐKARIMA 7 14.MG.5500 ÉGŐKARIMA SZIGETELÉS 8 HÁTSÓ FOGANTYÚ 12 ELSŐ FOGANTYÚ MG.3200 ELSŐ AJTÓ ZSANÉR MG.3210 ZSANÉRCSAP 15 ÖNTVÉNYRÁCS (330x282mm) 16 ÖNTVÉNYRÁCS (330x200mm) 16 ÖNTVÉNYRÁCS (330x100mm) 16 ÖNTVÉNYRÁCS (380x292mm) 16 ÖNTVÉNYRÁCS (380x392mm) MG.4400 HAMUTÁLCA ( ) MG.4410 HAMUTÁLCA (70-80) KJ.1650 KAPILLÁRIS 1/2" MG.4800 KAZÁNTEST ÜVEGGYAPOT SZIGETELÉS NV.4010 OLDALSÓ FEDŐ LEMEZ (JOBB OLDAL) (20) MG.4010/1 OLDALSÓ FEDŐ LEMEZ (JOBB OLDAL) (30) MG.4010/2 OLDALSÓ FEDŐ LEMEZ (JOBB OLDAL) (40) MG.4010/3 OLDALSÓ FEDŐ LEMEZ (JOBB OLDAL) (50) MG.4010/4 OLDALSÓ FEDŐ LEMEZ (JOBB OLDAL) (60) MG.4020/1 OLDALSÓ FEDŐ LEMEZ (JOBB OLDAL) (70) MG.4020/2 OLDALSÓ FEDŐ LEMEZ (JOBB OLDAL) (80) NV.4110 OLDALSÓ FEDŐ LEMEZ (BAL OLDAL) (20) MG.4110/1 OLDALSÓ FEDŐ LEMEZ (BAL OLDAL) (30) MG.4110/2 OLDALSÓ FEDŐ LEMEZ (BAL OLDAL) (40) MG.4110/3 OLDALSÓ FEDŐ LEMEZ (BAL OLDAL) (50) MG.4110/4 OLDALSÓ FEDŐ LEMEZ (BAL OLDAL) (60) MG.4120/1 OLDALSÓ FEDŐ LEMEZ (BAL OLDAL) (70) MG.4120/2 OLDALSÓ FEDŐ LEMEZ (BAL OLDAL) (80) NV.4220 FELSŐ FEDŐ LEMEZ (20) NV.4250/1 FELSŐ FEDŐ LEMEZ (30) NV.4250/2 FELSŐ FEDŐ LEMEZ (40) NV.4250/3 FELSŐ FEDŐ LEMEZ (50) NV.4250/4 FELSŐ FEDŐ LEMEZ (60) NV.4260/1 FELSŐ FEDŐ LEMEZ (70) NV.4260/2 FELSŐ FEDŐ LEMEZ (80) NV.4300 HÁTSÓ LEMEZ (20) NV.4310 HÁTSÓ LEMEZ (30-40) NV.4320 HÁTSÓ LEMEZ (50-60) NV.4350 HÁTSÓ LEMEZ (70) NV.4360 HÁTSÓ LEMEZ (80) KJ.5400 TISZTÍTÓ KEFE KJ.5300 NYÁRS 31 HUZATSZABÁLYZÓ 34 THERMOMÉTER (120 C) MG.5200 ELSŐDLEGES LÉGSZABÁLYZÓ ( ) MG.5250 ELSŐDLEGES LÉGSZABÁLYZÓ (70-80) MG.5300 MÁSODLAGOS LÉGZSALU KJ.1160 FIX RÉSZ MÁSODLAGOS LÉGZSALUHOZ NV.2601 KÉMÉNY HUZATSZABÁLYZÓ (Ø150) ( ) NV.2611 KÉMÉNY HUZATSZABÁLYZÓ (Ø180) (50-60) 39 9

10 15.NV.2621 KÉMÉNY HUZATSZABÁLYZÓ (Ø200) (70) NV.2631 KÉMÉNY HUZATSZABÁLYZÓ (Ø220) (80) NV.2602 KÉMÉNY HUZATSZABÁLYZÓ SZÁR (Ø150) ( ) NV.2612 KÉMÉNY HUZATSZABÁLYZÓ SZÁR (Ø180) (50-60) NV.2622 KÉMÉNY HUZATSZABÁLYZÓ SZÁR (Ø200) (70) NV.2632 KÉMÉNY HUZATSZABÁLYZÓ SZÁR (Ø220) (80) 40 KÉMÉNY HUZATSZABÁLYZÓ HANDLE (M8-Ø20 sphere) 41 GNB SN kazán részei 10
