1 Teraszburkolat kivitelezési útmutat tmutató

2 Köszönjük, hogy a MyWPC teraszburkolat-rendszert választotta! A MyWPC kültéri burkolatok telepítése akár több tekintetben is eltérő lehet más gyártmányú WPC burkolatok telepítésétől, így kérjük, hogy Ön és a megbízott kivitelező is figyelmesen olvassa végig az útmutatót és minden esetben tartsa be az abban foglaltakat! Az itt rögzítettektől eltérő telepítésből származó károkra a garancia nem terjed ki. A MyWPC egy fa-műanyag kompozit alapanyagú kültéri burkolat- és kerítésrendszer. Az alábbi útmutató csak a teraszburkolat-rendszerre vonatkozik. A WPC (Wood Plastic Composite), azaz a fa-műanyag kompozit egy fából és műanyagból ötvözött modern anyag, amely a fa természetes hatását kelti és amennyiben jó minőségű alapanyagokból készül, mint a MyWPC is kifejezetten tartós, gondozást nem igénylő. Tapintásra fa hatását kelti, viszont teljesen szálkamentes, nem korhad és ellenáll a penészesedésnek. A legtöbb WPC teraszburkolat légkamrás kialakítású, de ez a tulajdonságuk nem eredményez a fánál kisebb teherbírást. Műanyagtartalma miatt nem kedvelt anyag a rovarok körében, így nem kell tartani az esetleges rovarfészkek kialakulásától sem. A MyWPC márka egy prémium kategóriás teraszburkolat, melynek a kiváló minőségű alapanyagon túl specialitása a DuoTone technológia, amely révén az enyhén kefézett felületű teraszburkolat két színkomponensű. Az egyedi fejlesztés eredménye egy teljes keresztmetszetében két színből álló, természetes hatás keltő tartós burkolat. Anyaga: 52% faliszt, 36% fából készül, az e célra folyamatosan biztosítják. polietilén 12% egyéb anyag. A faliszt első felhasználású telepített és gondozott erdőkből, melyek utánpótlását

3 A MyWPC burkolatrendszer elemei Járófelület A MyWPC kültéri burkolat járófelületének egyik oldala mikrobarázdált és enyhén kefézett, míg a másik oldalaa sima, enyhén kefézett. Ennek köszönhetően Ön tetszés szerint választhatja meg, hogy melyik oldalával szeretné telepíteni. A mikrobarázdált felület extra csúszásgátlást, mégis kellemes használatot biztosít. Mivel a kétféle felület megjelenését tekintve is eltérő, ezért lehetőség van ennek játékos kihasználására is a terasz egyes részeinek eltérő kialakítása terén, jelezve ezzel elkülönülő funkciójú tereket vagy megtörve nagyon nagy területek esetleges monotonitását. Ugyanígy lehetőség nyílik sima felülettel kialakított teraszoknál a lépcsők vagy a terasz szélének mikrobarázdált felületű kialakításáraa is, növelve ezzel a biztonságot. A járófelületet a gyártási folyamat utolsó fázisaként enyhe kefézéssel teszik még biztonságosabbá és egyben esztétikus megjelenésűvé. A DuoTone kültéri burkolatok teljes keresztmetszetükben anyagában színezettek, így sem e kefézési eljárás, sem a későbbi esetleges kopás nem befolyásolja a burkolat különleges megjelenését. A járófelület gyártási méretei: 25 mm magas és 140 mm széles (+/- 0,5 mm). Pereme vastagított, így minimalizálva az esélyét a rendkívüli helyzetekben extrém terhelés hatására esetlegesen bekövetkező peremtörésnek. A járófelület 5800 mm-es szálhosszban érhető el (+/- 5 mm). Alátétprofil A MyWPC kültéri burkolat rendszer alapja a 38x38 mm keresztmetszeti méretű, 2900 mm (+/- 5 mm) szálhosszban rendelkezésre álló WPC alátétprofil. Felülete sima, megmunkálás nélküli. Az alátétprofil egyféle színben érhető el.

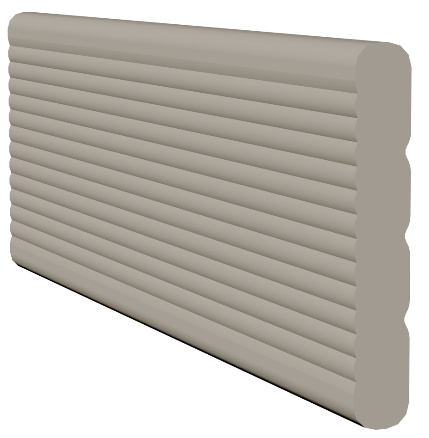

4 Élzáró elemek A MyWPC kültéri burkolat végeinek esetleges lezárásához a rendszer tartalmaz különböző élzáró elemeket, melyek alkalmazása nem előírt, hiszen ezek mindössze esztétikai okok miatt lehetnek szükségesek. Gyártásuk monotone színekben, a járófelületekkel harmonizáló megjelenéssel, több színben történik. Az egyenes profilú élzáró elem lépésálló, így alkalmazása bármilyen esetben lehetséges. Mérete 10x62 mm (+/- 0,5 mm) és 2900 mm (+/- 5 mm) szálhosszban érhető el. A járófelülethez hasonlóann ennek is használható mindkét oldala, melyek szintén enyhén kefézett felületűek, de eltérő kialakításúak: az egyik oldala makro-, míg a másik mikrobarázdált. A sarokprofilú élzáró nem terhelhető, így olyan élekre, melyekre a használat során rálépnek, illetve lépcsők élésre nem ajánlott. Mérete: 35x55 mm (+/- 0,5 mm) és 2900 mm (+/- 5 mm) szálhosszban érhető el. Külső, látható felületei enyhén kefézettek, a belső oldalon felületi megmunkálás nélküli. Mindkét végén fózolt kialakítású. Alkalmazása az ábrán látható irányban javasolt. Klipsz A rendszer tartalmaz rozsdamentes acélból készült, feketére színezett köztes és indító klipszeket. A klipszek hivatottak a járófelületekett a párnafáként funkcionáló WPC alátétprofilokhoz rögzíteni. A klipszek alkalmazása minimális, mintegy kb. 4 mm-es fugatávolságot eredményez a járófelületi elemek között.

5 A MyWPC burkolatrendszer telepítésének menete Felkészülés, tervezés Telepítés előtt kivitelezési tervet kell készíteni, mely egyaránt tartalmazza az alátétprofilok és a járófelületi elemek kiosztási tervét és a szükséges anyagmennyiségeket. A telepítés helyszínén lévőő fogadó felületnek teljesen szilárdnak és folytonosnak kell lennie, hogy az alátétprofilokat teljes felületükön felfektetve lehessen telepíteni. Amennyiben a telepítés nem fagybiztos betonozott területre történik, úgy (tipikusan vízszigetelt tetőkre vagy sóderágyba/zúzalékágyba történő telepítésnél) legalább 50 mm vastag betonlapok megfelelően szintezett lefektetése szükséges. A betonlapok a WPC alátétprofilok teljes hossza alatt szükségesek, azokkal betonsávokat kell kialakítani. A betonlapok alatt sóderágy/zúzalékágy kialakítása vízzáró szigeteléssel ellátott fogadófelületek esetén is ajánlott, elsősorban a megfelelő szintezés biztosítása érdekében. Önhordó szerkezetre (melyek kialakítása alumíniumból vagy rozsdamentes acélból javasolt a nem kívánt alakváltozások elkerülése és a szerkezet tartóssága miatt) WPC alátétprofilok telepítése ugyanúgy szükséges, mint betonra történő kivitelezésnél, a gyorsabbb kivitelezés mellett biztosítva ezzel a rögzítő klipszek pontos telepítésének lehetőségét is, mely mind műszaki, mind esztétikai kérdés is. Fa vázszerkezetre történő telepítés nem javasolt. A szintezés meghatározásakor javasolt figyelembe venni, hogy a burkolatok esőzés utáni minél gyorsabb és foltmentesebb száradása érdekében a járófelületek szálirányának megfelelő, méterenként legalább 10 mm lejtés megadása javasolt. Ennek elmaradása műszaki akadályt nem jelent a burkolatrendszer telepítése tekintetében, így amennyiben a lejtés műszaki vagy más okok miatt nem megvalósítható, vízszintes telepítésre is van lehetőség. Vásárlás, szállítás A rendszer megvétele után kérjük, ügyeljen arra, hogy mind az összes anyagot teljes felületükön alátámasztva szállítsa és tárolja, elkerülve így az anyagban ébredő feszültségeket, melyek a termék nem kívánt alakváltozásait idézhetik elő. A vásárlás során kérjük, vegye figyelembe, hogy a gyári méretre vágás +/- 5 mm hibahatárral történik és ez a gyári vágás mind esztétikumát, mind irányát tekintve nem feltétlenül alkalmas közvetlen telepítésre. Emiatt, valamint a szállítás során esetlegesen a szálak végén keletkező kisebb sérülések miatt javasolt a telepítés során az úgynevezett tisztázó vágás alkalmazása, ami 5 10 mm levágását jelenti.

6 Alátétprofilok telepítése Először az alátétprofilokat kell telepíteni. Tengelytávolságuk maximum 350 mm legyen, amennyiben a járófelület az alátétprofilokra merőlegesen kerül telepítésre. Amennyiben nem az alátétprofilokra merőlegesen kerül telepítésre a járófelület vagy a burkolatrendszer várhatóan kiemelten nagy terhelésnek lesz kitéve, úgy az alátétprofilok legfeljebb 300 mm tengelytávolságra helyezkedjenek el egymástól. A WPC alátétprofilok pontosan a járófelület széléig érjenek a kellően masszív kialakítás érdekében és amennyiben házfal mellé kerülnek telepítésre, 10 mm eltartás szükséges. Ugyanilyen mértékű kihagyás szükséges az alátétprofilok toldásánál is.

7 Alátétprofilok tengelytávolsága maximum 350 mm A járófelületek toldásakor nem kerülhet egy alátétprofilra két járófelület vége, így ilyenkor két WPC alátétprofil egymástól mm-re történő párhuzamos alkalmazása szükséges. Az alátétprofilok rögzítése minden esetben a betonhoz legalább méterenként csavarkötéssel, az alátétprofilok alsó falánál fogva szükséges. Járófelület telepítése Az alátétprofilok telepítése után a járófelületi elemek rögzítése következik. A rögzítés rozsdamentes acél klipszekkel végzendő. Kétféle klipsz került kifejlesztésre a rendszerhez. A járófelületi elemek telepítését a terület szélétől kell kezdeni az indító/záró klipszek rögzítésével. Ezek annyibann különböznek a két járófelületi elem között alkalmazandó köztes klipszektől, hogy csak az egyik felük vannak leszorító füllel ellátva, míg a másik felük egyenes. Ezekbe kell a szélső szálat/szálakat beilleszteni. A járófelületi elem másik oldalára már köztes klipsz kerül, melynek egyik felébe a szélső szál illesztendő, míg a másik felébe már a következő szál. Ez így folytatódik a terület másik végéig, ahol ismét indító klipszekkel kell lezárni a rögzítést.

8 A klipszek rögzítéséhez legalább V2A rozsdamentes acél csavarok alkalmazása szükséges, a csavarok számára előfúrással. Napsütésnek jelentősen kitett területeken javasolt a járófelületek legfeljebb 3000 mm szálhosszban történő alkalmazása. A burkolat hőtágulása a téli minimum és nyári maximum hőmérsékletek között méterenként akár 4-5 mm is lehet. A járófelületi elemek telepítésekor 40 Celsius fokos telepítési hőmérséklet esetén nem kell elhagyjon hőtágulásnak szánt helyet, ez alatt 10 Celsius fokonként legalább méterenként 1-1 mm elhagyása szükséges. A hosszú élettartam érdekében ügyeljen a MyWPC kültéri burkolat megfelelő dilatációs távolságainak biztosítására. Amennyiben ez a feltétel nem teljesül, rövid időn belül hasadások, púposodások és törések jelentkeznek. Az ilyen okokból származó károkra a garancia nem terjed ki. Ugyancsak a hőtágulást akadályozhatja a járófelületi elemre rögzített gépészeti vagy egyéb termék, ezért arra szeretnénk felhívni a figyelmét, hogy ne rögzítsen semmit a teraszburkolathoz!

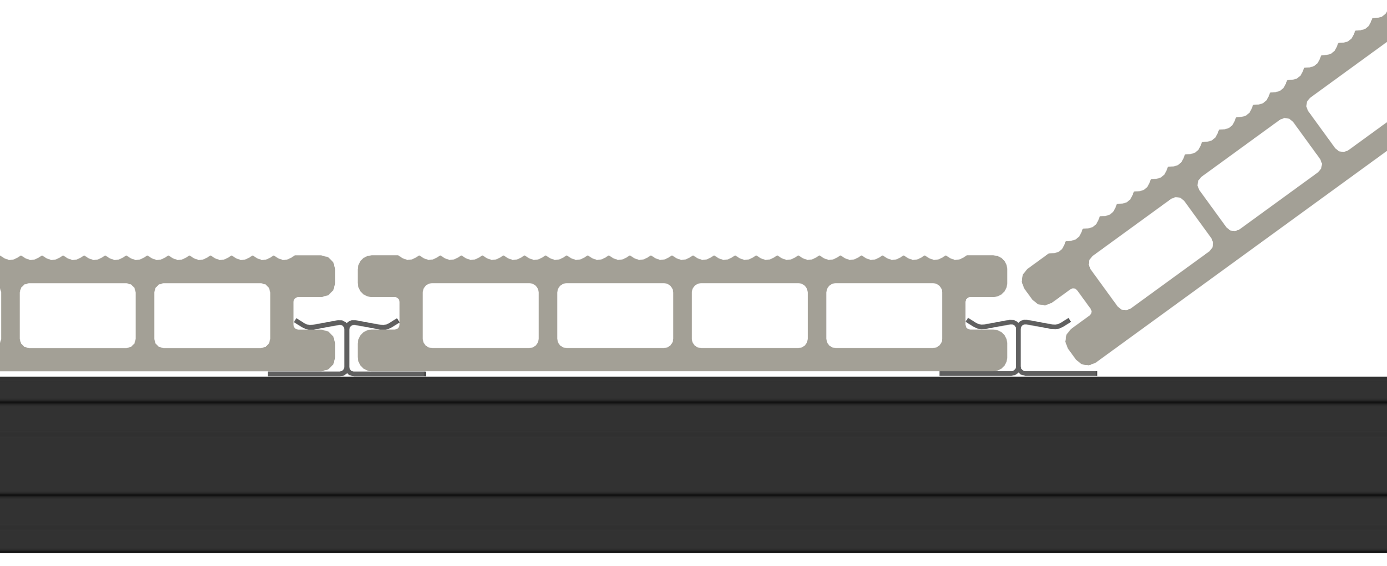

9 A járófelületeket klipszek rögzítik az alátétprofilokhoz

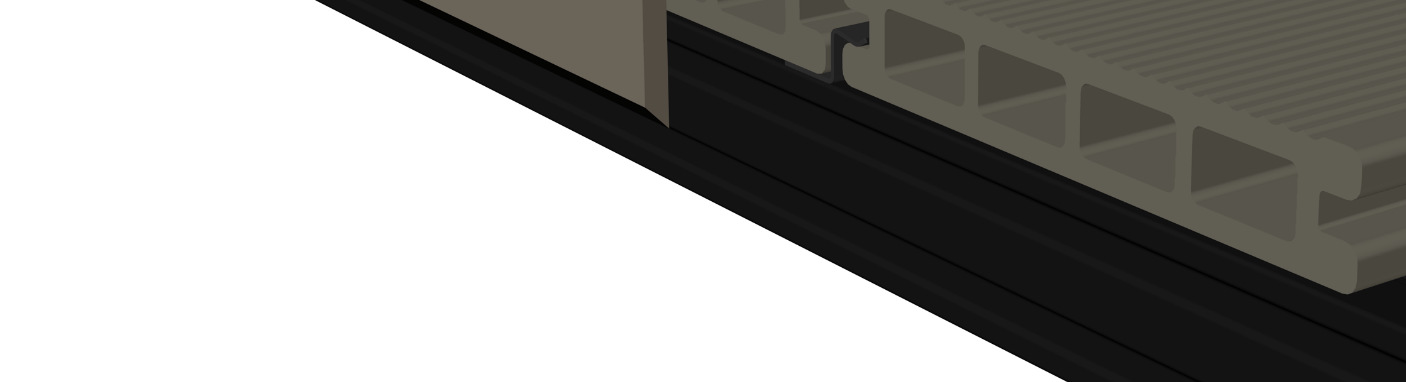

10 Élzáró elemek telepítése Az élzáró elemeket csavarozással kell rögzíteni a járófelületekhez vagy az alátétprofilokhoz, fajtájuktól függően. Mivel ezek az elemek is WPC anyagúak, így ugyan olyan a hőtágulásuk, mint például a járófelületé. A csavarkötést emiatt azonban ovális furattal kell biztosítani, hogy a hőtáguláshoz szükséges mozgástér rendelkezésre álljon. Egyenes profilú élzáró elem alkalmazása Sarokprofilú élzáró elem alkalmazása

11 Karbantartás, használat Általános tudnivalók A MyWPC termékek gyártási technológiájuknak és anyagminőségüknek köszönhetően a tisztításon kívül semmilyen karbantartást nem igényelnek. Felületük nem szálkásodik, felületkezelésük semmilyen anyaggal nem szükséges. A termékek színe a telepítést követő néhány hónap alatt természetes színváltozás eredményeképpen 10 25%-ot világosodik a környezeti hatások következtében. Az ezt követő évenkénti világosodás elhanyagolható, mivel a változás szabad szemmel nem látható. Műanyagtartalma miatt a nem kívánt alakváltozásoknak, mint pl. repedések törések, nincsenek előjelei mint a fa burkolatoknál a recsegés, ropogás. Éppen ezért a MyWPC nem használható teherhordó szerkezetként és önhordó szerkezetre történő telepítés esetén a MyWPC rendszertől független kialakítású esésgátlási megoldás alkalmazása szükséges. Tisztítás Telepítés után érdemes az egész felületet alaposan letisztítani. A tisztítást magas nyomású mosóval ajánljuk elvégezni. Maximum 100 bar nyomáson, 5 cm távolságról vagy még távolabbról. Amennyiben nem áll rendelkezésére magasnyomású mosó, úgy az átlagos kerti slag is megfelelő lehet kellően magas víznyomás esetén. Száradáskor kezdetben foltosodhat a felület, melyek idővel eltűnnek. Ezt a folyamatot sűrű tisztítással gyorsíthatja fel. A fához hasonlóan a WPC is porózus anyag, így a legtöbb szennyeződés frissen eltávolítható róla. Felületkezelést ugyan a MyWPC kültéri burkolat nem igényel, mégis nélkülözhetetlen az állandó tisztítása.

12 Jogi nyilatkozat Az útmutatóban foglalt tartalom tájékoztatás jellegű, műszaki tanácsadásnak nem minősül. Termékeink alkalmazása előtt kérjük, győződjön meg róla, hogy azok megfelelőek-e a tervezett felhasználáshoz. A dokumentumban foglaltaktól eltérő felhasználásra felelősséget nem vállalunk. Felhívjuk figyelmét, hogy a MyWPC termékek nem teherviselő elemek, szerkezeti felhasználásra nem alkalmasak, kizárólag burkolatként alkalmazhatóak. A kivitelező felelőssége, hogy a burkolatot fogadó alépítmény minden balesetveszély kizáró, tartószerkezetként teljes körűen funkcionáló fogadófelület legyen. A forgalmazó ezzel kapcsolatos minden felelősségét kizárja. A dokumentumhoz kötődő jogokat a szerző teljes körűen és kizárólagosan fenntartja. A szerző előzetes írásbeli engedélye nélkül tilos a dokumentum egészét vagy részleteit bármilyen formában reprodukálni, idézni, átruházni vagy módosított tartalommal megjeleníteni. Ez az eredeti nyelvre és annak fordításokra is vonatkoznak. A dokumentum tartalma az eredetiekben leírtak szerint értendő változtatások nélkül. Közlése, a szerző előzetes hozzájárulásával, kizárólag egyértelműen, jól látható helyen feltűntetett forrásmegjelöléssel történhet. A szerző fenntartja a jogot, hogy e kivitelezési útmutatót vagy az abban említett termékeit bármikor, előzetes értesítés vagy közzététel nélkül módosítsa vagy bővítse. Nem garantált, hogy e dokumentumban foglaltak minden kivitelezési feladatra kellő részletességű, megfelelő iránymutatást adnak. Amennyiben az itt leírtaktól eltérő felhasználási igényei vannak, forduljon a forgalmazóhoz bizalommal egyedi műszaki egyeztetés érdekében. Szerződési feltételeinket a részletes eladási és szállítási feltételek artalmazzák.
