1 Vezeték nélküli NVR rögzítő szett CIKKSZÁM: ZB-WK MP Használati utasítás 1

2 NVR műszaki adatok Model ZB-WN204 4CH WIFI NVR Rendszer Video Felvéltel/Lejátszás Távoli megfigyelés WIFI Interface Egyéb adatok Processzor Op. rendszer Képtömörítés Felvételi módok Lejátszás Megfigyelés okostelefonnal Wifi module WIFI antenna Átviteli távolság Video bemenet Video o kimenet Ethernet i csatlakozás USB Hard diszk Tápcsatlakozás Teljesítményfelvétel Működési hőmérséklettartomány Működési nedvességtartomány Nagyteljesítményű beépített processzor Beágyazott Linux OS H.264 szabványú Manual,motion detection,timing,alarm 4 csatorna egyidejűleg Androidos op rendzer támogatása Beépített professzionális (egyedi protokollal!) WiFi rendszer 2db 5dB WIFI antenna 200 m szabad területen, egyébként a környezettől függ az egyedi átvitel. 4 csatorna 1 db VGA,1 db HDMI csatlakozás RJ45 10M/100Mbps 2 USB csatlakozás 1 db SATA, max 4TB DC 12V 5W(without HDD) %-90% 1. Bevezetés Köszönjük, hogy a mi termékünket választotta. Ha kérdése volna, forduljon hozzánk bizalommal. Ez a kézikönyv az NVR, és a kamerák leírását tartalmazza, amennyiben nem talál meg valamely információt ebben a magyar nyelvű leírásban, úgy nézze át a mellékelt CD-n lévő eredeti dokumentumokat. 2. A termék leírása Ez a vezeték nélküli rendszer elsősorban kis megfigyelési hálózat céljára készült. A központ fogadja a kamerák Wi-Fi jelét, tárolja és kezeli a felvett videot. A rádiós rendszer használata csökkenti a telepítési költségeket és lehetővé teszi az esztétikusabb használatot, elhelyezést. Ez a korszerű termék felhasználó barát, még kényelmesebb használatot tesz lehetővé a HCMS és P2P mobilszoftverek segítségével, természetesen a megfelelő biztonság mellett. Figyelem! - Ellenőrizze, hogy minden tartozék megvan-e a csomagban. - Vigyázzon, ne ejtse le a készüléket/kamerát a földre, és ne érje erős ütés. - Gondoskodjon a készülék megfelelő szellőzéséről, hűtéséről - Az elhelyezésnél kerülje a vibrációs környezetet, stabil helyet válasszon - Kerülje a nedves, poros, különösen meleg, vagy hideg helyszint 2

3 - A telepítés során ügyeljen arra, hogy a készülék és a kamerák ne legyenek feszültség alatt. A bekapcsolás előtt ellenőrizze az adapter feszültségét. - Ha a rendszert sérülés érte, vagy nem megfelelő a működése forduljon szakemberhez! 2. A szett tartalma: 1. NVR központi egység 1 db 2. WiFi IP Camera 4 db 3. Egér 1 db 4. DC 12V 2A adapter az NVR-hez 1 db 5. DC 12V 1A adapter a kamerákhoz 4 db 6. Felhasználói kézikönyv 1 db 3. A készülék leírása, jellemzői GHz WiFi átvitel, kábel nélküli összeköttetés - Smart Link technológia használata, a WiFi kamerák automatikusan csatlakoznak a központi egységhez, nem szükséges külön programozás - Plug & Play protokoll alkalmazása - Professzionális WiFi átviteli protokoll használata, így szabad téren akár100m, falak között 30 átviteli távolság biztosítható - A rendszer támogatja az Android/IOS mobiltelefon op. rendszer használatát - A kamera nagy érzékenységű képszenzorral rendelkezik, így kiváló éjszakai/nappali képet ad - A WiFi IP kamerák támogatják a mozgásérzékelést - A kamerák képénél beállítható a privacy azaz kitakarható területeket lehet beállítani, képenként 4 db-ot. Ezeket a területeket nem rögzíti a rendszer - A rögzítés H.264 tömörítő eljárás segítségével történik kis sávszélességgel és jó minőségben 4. A készülék használata 4.1 Indítás/leállítás Ellenőrizze az adapter feszültségét (12V egyenfesz.), majd csatlakoztassa az NVR-hez, a Power LED világít. Csatlakoztasson egy VGA monitort a készülék VGA kimenetéhez, vagy egy HDMI monitort/tv-t a HDMI kimenethez. Leállítás: Main Menü -> Shutdown, klikkeljen a Shutdown gombra, ekkor az NVR leáll, kihúzhatja az adaptert. 4.2 Bejelentkezés az NVR-be (User login) Normál indulás során klikkeljen a jobb egérgombbal, és ekkor felugrik a bejelentkező ablak. Adja meg a megfelelő jelszót, a gyári beállítás: nincs jelszó. Figyelem: Javasolt a jelszót megváltoztatni a használat előtt, a biztonság érdekében! Jelszó változtatás: Main Menu -> System menu-> User configuration--> Edit gomb-> Lépjen be az user menube-> Írja be a régi jelszót (üres)-> Check password-> Set new password (írja be az új jelszót)-> OK, az új jelszó használatához 4.3 Jobb egérgomb menü A jobb egérgombra kattintva felugrik a fő menü, ismételt kattintásra eltűnik a menü Bal egérgombbal a következő menüpontokat használhatja - Main menu /Főmenü - Single display/ Egy képernyős megtekintési mód 3

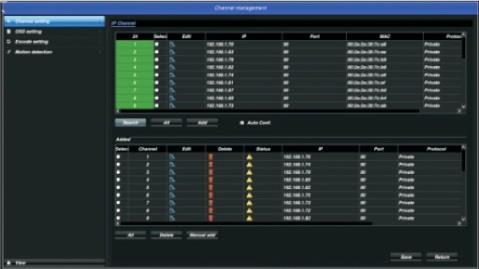

4 - Multi display /Több képernyős mód - Channel setting/egyedi csatorna beállítási menü - Playback / Video lejátszás menü - System settings/ Rendszer konfigurációs menü - Auto configure / Belépés az automatikus konfigurációs menübe - Output adjust / Beállíthatja a kimeneti szineket - Lock/ Kilépéskor zárolja a képernyőt - Restart / Újraindítja a készenléti üzemmódot Néhány javaslat: 4.4 Rendszer karbantartása 4.31 Main Menu/ Főmenü: Erre kattintva a főmenübe juthat, ebből választhatja ki az almenü sorokat Network Hálózat: Beállíthatja, megváltoztathatja a hálózati beállítások A. Az NVR IP címe nem ütközhet más eszköz címével a hálózaton B. Ha a P2P kapcsolatot használja távoli elérésre, jobb, ha a DHCP funkciót használja a NVR-ben 4.33 Recording Rögzítés: A felhasználó beállíthatja a kamerák rögzítési módját. Lehet különféle időzítéseket beállítani az egyes kamerákhoz Playback- Lejátszás: Az időpontok, amikor felvél történt, automatikusan pirosra váltanak. A felhasználó kijelölheti a megfelelő csatornát, és a piros vonalon megtalálja a kívánt fájlt Backup- Mentés: Lépjen be a backup menüpontba, elmentheti a felbvett fájlokat csatorna, típus, és időpont szerint Hard disk manager - Merevlemez kezelés: Az NVR max 4 TB os disk használatát támogatja. Ebben a menüpontban találja meg a diszk infókat és formázhatja a lemezt Channel - Csatorna beállítások: Ebben a menüpontban beállíthatja a csatorna jellemzőket, képernyő infókat, kódolást, mozgásérzékelési jellemzőket 4.38 System Rendszer beállítások: Itt az alapbeállítások végezhetőek el, mint nyelv, video kimeneti jellemzők, idő, stb. A felhasználó ellenőrizheti az NVR szoftver verzióját, frissítheti annak szoftverét, visszaállíthatja az eredeti beállításokat. Távoli elérés 5. A mobil applikáció telepítése Keresse meg a GooLink Alkalmazást a Google Play vagy APP Store.oldalon, majd válassza ki az APP-ot és telepítse. 5.1 Eszköz kezelés menüpont Eszköz lista Érintse meg a gombot hogy megjelenjen az összes funkció gomb. Azután érintse meg a gombot, az eszközök listája megjelenik. 5.2 Az eszközt (NVR-t) a vagy a gombbal tudja hozzáadni Device

5 Eszköz hozzáadás leírása és magyarázata Nyomógomb Leírás Két dimenziós kód szkennelés Két dimenziós (QR) kód beszkennelése a megfelelő programmal Kézi hozzáadás A megfelelő eszköz infókat kézzel tölti ki LAN-on keresés Ha a készülék és mobil telefon egy hálózaton van, a GooLink megtalálja automatikusan, és lehetővé teszi az egyszerű hozzáadást Menüpont Name / Eszköz név GID User name / Felhasználói név Password / Jelszó Channel / Csatorna Leírás Tetszőleges felhasználó név lehet, jegyezze fel, és ne adja még egyszer ezt a nevet Eszköz azonosító(ha a QR kódot használja, vagy Local scan funkciót használ, akkor az azonosító automatikusan beíródik) Az eszköznél használt NVR helyi login név (alap: admin) A login névhez tartozó jelszó NumberSelect a csatornaszám kijelőlése, ha az auto t választja, akkor automatikus a csatorna kiosztás Amikor befejeződött az készülék hozzáadás, a kijelzés visszatér a főmenüre. Amennyiben a felvett eszköz kék színben jelenik meg, az azt jelenti, hogy az online van, elérhető. 8. Élő megtekintés 8.1. Lépés: Érintse meg az eszköz ikonját. A GooLink ellenőrzi a csatornát, és kijelzi, ha az készülék elérhető Lépés: Érintse meg a csatorna ikonját, a video elindul. Ha a többi kamera képét is látni szeretné, ismételje meg a fenti lépéseket. Azután, hogy kiválasztott egy csatornát annak ikonja világoskékre vált, ha ismét megérinti az ikont, a kapcsolat leáll, az ikon szürkére vált. Ötlet: Két ablakot egyszerű drag & drop művelettel felcserélhet 9. Funkciók bemutatása A GooLink további szolgáltatásai: Képernyő fotó, rögzítés, helyi és távoli video lejátszás A Help gombra kattintva az egyes ikonok leírását tekintheti meg (angol nyelven) 5

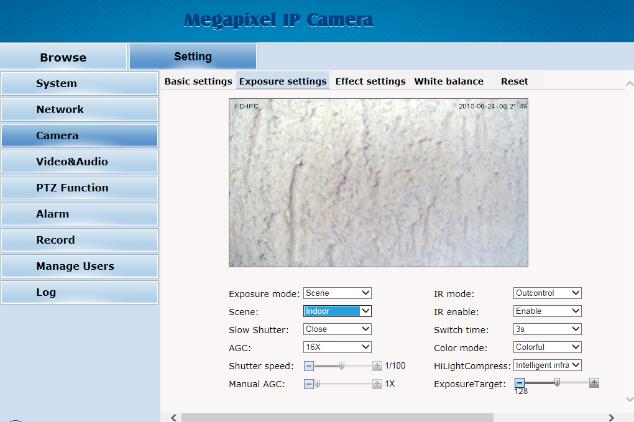

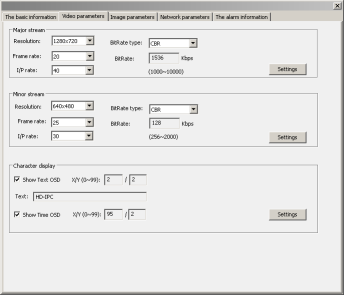

6 10. A kamera önálló kezelése szükség esetén Ilyen esetben a kamerát külön kell a vezetékes LAN-ra csatlakoztatni, és meg kell keresni annak aktuális IP címét. Ha megvan a cím, akkor az alábbiak szerint járhat el: Ha a kamera beállításait meg szeretné, változtatni azt kétféle módon teheti meg A. Internet Explorer böngészővel Beírja a böngésző sorba a kamera IP címét, majd bejelentkezik a kamerába felugró ab login ablak segítségével. Az alapbeállítás: felhasználónév: admin, jelszó: nincs. A kamera éjszakai, nappali finombeállítását az alábbi menü Setting/Camera /Basic settings segítségével végezheti el: Valamint a Setting/Camera/Exposure settings beállításokkal: Figyelem! Ezeket a beállításokat csak tapasztalattal rendelkezőknek javasoljuk megváltoztatni. Egyszerre csak egy jellemzőt változtasson, és győződjön meg ez elért hatásról, mielőtt továbblépne! B. Kamera kezelése a HCMS programmal Miután az IPWizard programmal megállapította a kamera LAN IP címét (az UTP csatlakozást használva), írja be HCMS-be a megfelelő IP címet. Ha nem az IP Wizard programot használja, akkor első lépésként az IP címet kell meghatározni a HCMS programban a SEARCH DEVICE GOMB segítségével Ezután az IP címre kattintva a jobb egérgombbal / Param. Config / menüpontra kattintva. a kamera tulajdonságait beállíthatja. : 6

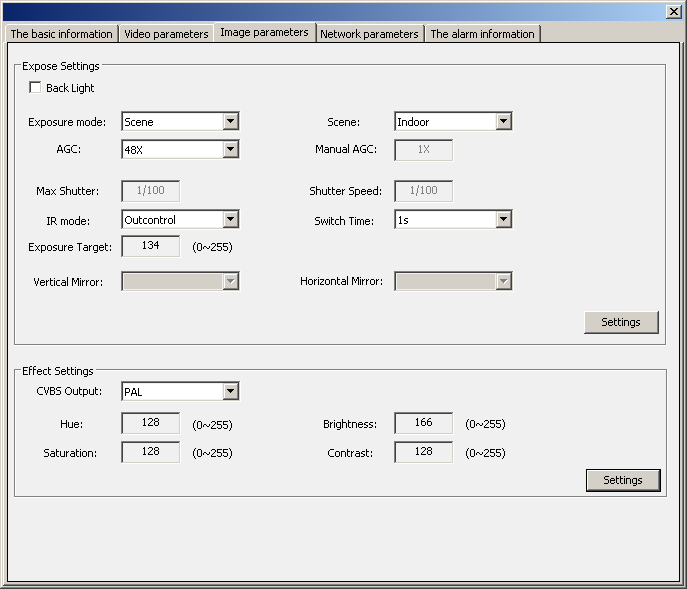

7 Ezután, ha szükséges az /Image Parameters/ menüpontban tudja a további beállításokat elvégezni Figyelem: A következő felmerülő problémákra nem vonatkozik a garancia: Baleset, nem megfelelő használat Használat nem megfelelő feltételek, körülmények mellett, mint nem megfelelő feszültség, hőmérséklet, villámcsapás Nem szakszerű javítás Garancia idő lejárta Kamera műszaki adatok: Model ZB-WIP71-1.0MP IR LED 4db nagyteljesítményű infra LED IR éjjeli látótávolság 50 m Lencse Megapixel 3.6mm fókuszú Látószög 80 Képszenzor 1/4"OV P Minimális fényküszöb 0.5Lux@F1.2 (color); 0.05 Lux@F1.2 (B/L); 0Lux (with IR on) Jel/zaj arány 39dB Elektronikus zársebesség 1/5-1/20,000s,support slow shutter Éjell/nappali átkapcsolás Automata filter bekapcsolás a lencse elé,, bekapcsolás kézi módban is lehetséges, küszöbszint állítható JÓTÁLLÁSI JEGY Az alábbi típusú akkumulátortöltő hibamentes működéséért a 19/2014. (IV. 29.) NGM rendelet alapján a vonatkozó jogszabályok előírásai szerint az eladás napjától számított 12 hónapig terjedő jótállást biztosítunk. Szavatosság: A vásárlástól számított 24 hónap. A Vállalkozás [1] neve és címe: GLOBAL EXPORT-IMPORT KFT BUDAPEST SZÉKELY E. U Termék megnevezése: Vezeték nélküli NVR rögzítő szett... Termék típusszáma:... ZB-WK MP... Vásárlás időpontja:... A termék fogyasztó részére való átadásának vagy (amennyiben azt a vállalkozás, illetve annak megbízottja végzi) az üzembe helyezés* időpontja:... KIJAVÍTÁS ESETÉN TÖLTENDŐ KI! A jótállási igény bejelentésének időpontja:... Kijavításra átvétel időpontja:... Hiba oka:... Kijavítás módja:... A termék fogyasztó részére való visszaadásának időpontja:... Gépjármű esetében a kilométeróra állása visszaadáskor:... KICSERÉLÉS ESETÉN TÖLTENDŐ KI! Kicserélés történt, amelynek időpontja:... 7

8 TÁJÉKOZTATÓ A JÓTÁLLÁSI JOGOKRÓL A jótállás időtartama egy év. A jótállási határidő a fogyasztási cikk fogyasztó részére történő átadása, vagy ha az üzembe helyezést a vállalkozás vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik. Nem tartozik jótállás alá a hiba, ha annak oka a termék fogyasztó részére való átadását követően lépett fel, így például, ha a hibát - szakszerűtlen üzembe helyezés (kivéve, ha az üzembe helyezést a vállalkozás, vagy annak megbízottja végezte el, illetve ha a szakszerűtlen üzembe helyezés a használati-kezelési útmutató hibájára vezethető vissza) - rendeltetésellenes használat, a használati-kezelési útmutatóban foglaltak figyelmen kívül hagyása, - helytelen tárolás, helytelen kezelés, rongálás, - elemi kár, természeti csapás okozta. Jótállás keretébe tartozó hiba esetén a fogyasztó - elsősorban választása szerint kijavítást vagy kicserélést követelhet, kivéve, ha a választott jótállási igény teljesítése lehetetlen, vagy ha az a vállalkozásnak a másik jótállási igény teljesítésével összehasonlítva aránytalan többletköltséget eredményezne, figyelembe véve a szolgáltatás hibátlan állapotban képviselt értékét, a szerződésszegés súlyát és a jótállási igény teljesítésével a fogyasztónak okozott érdeksérelmet. - ha a vállalkozás a kijavítást vagy a kicserélést nem vállalta, e kötelezettségének megfelelő határidőn belül, a fogyasztó érdekeit kímélve nem tud eleget tenni, vagy ha a fogyasztónak a kijavításhoz vagy a kicseréléshez fűződő érdeke megszűnt, a fogyasztó választása szerint a vételár arányos leszállítását igényelheti, a hibát a vállalkozás költségére maga kijavíthatja vagy mással kijavíttathatja, vagy elállhat a szerződéstől. Jelentéktelen hiba miatt elállásnak nincs helye. A fogyasztó a választott jogáról másikra térhet át. Az áttéréssel okozott költséget köteles a vállalkozásnak megfizetni, kivéve, ha az áttérésre a vállalkozás adott okot, vagy az áttérés egyébként indokolt volt. Ha a fogyasztó a termék meghibásodása miatt a vásárlástól (üzembe helyezéstől) számított három munkanapon belül érvényesít csereigényt, a vállalkozás nem hivatkozhat aránytalan többletköltségre, hanem köteles a terméket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. A kijavítást vagy kicserélést a termék tulajdonságaira és a fogyasztó által elvárható rendeltetésére figyelemmel megfelelő határidőn belül, a fogyasztó érdekeit kímélve kell elvégezni. A vállalkozásnak törekednie kell arra, hogy a kijavítást vagy kicserélést legfeljebb tizenöt napon belül elvégezze. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre. Nem számít bele a jótállási időbe a kijavítási időnek az a része, amely alatt a fogyasztó a terméket nem tudja rendeltetésszerűen használni. A jótállási idő a terméknek vagy a termék részének kicserélése (kijavítása) esetén a kicserélt (kijavított) termékre (termékrészre), valamint a kijavítás következményeként jelentkező hiba tekintetében újból kezdődik. A jótállási kötelezettség teljesítésével kapcsolatos költségek a vállalkozást terhelik. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön kézi csomagként nem szállítható terméket a járművek kivételével az üzemeltetés helyén kell megjavítani. Ha a javítás az üzemeltetés helyén nem végezhető el, a le- és felszerelésről, valamint az el- és visszaszállításról a forgalmazó gondoskodik. A jótállás nem érinti a fogyasztó jogszabályból eredő így különösen kellék- és termékszavatossági, illetve kártérítési jogainak érvényesítését. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti. A jótállási igény a jótállási jeggyel érvényesíthető. Jótállási jegy fogyasztó rendelkezésére bocsátásának elmaradása esetén a szerződés megkötését bizonyítottnak kell tekinteni, ha az ellenérték megfizetését igazoló bizonylatot - az általános forgalmi adóról szóló törvény alapján kibocsátott számlát vagy nyugtát - a fogyasztó bemutatja. Ebben az esetben a jótállásból eredő jogok az ellenérték megfizetését igazoló bizonylattal érvényesíthetőek. A fogyasztó jótállási igényét a vállalkozásnál érvényesítheti. SZÁRMAZÁSI ORSZÁG: KÍNA IMPORTŐR / FORGALMAZÓ: GLOBAL EXPORT IMPORT KFT BUDAPEST SZÉKELY E. U
