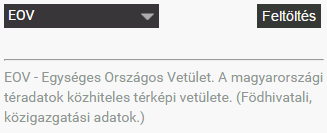

imező útmutató A feltöltés panel egy felesleges

Átírás

1 imező útmutató Az imező internetes felület lehetővé teszi a Sorköz modulba felvitt adataink térképen történő ábrázolását, továbbá a felhasználó munkagépeinek idősoros nyomon követését, azok adatainak megjelenítését. A megjelenítésen túl, a téradatok előállítása, kezelése is ezen a felületen történik. Az imező alapgondolata, hogy legyen felhasználó barát, ne kelljen órákat tölteni a funkciók kiismerésével. A Sorköz modulhoz kapcsolódó funkciók, továbbá a különféle segédfunkciók a bal oldali kezelősávról érhetőek el. A kezelő összes opcióját, az egér görgőjének használatával tehetjük láthatóvá, ugyanakkor az egész kezelősáv eltűntethető a térképterület megnöveléséhez, a sáv közepén látható balra mutató nyíl segítségével. A kezelősáv tetején három ikon található amelyek, a sorköz tábláinkkal kapcsolatos funkciók paneljeit nyitják meg, zárják be. A szerkesztés/feltöltés panel segítségével tehetjük sorköz tábláinkat valódi térbeli adattá, ugyanis a szoftver ezen, funkciójával rajzolhatjuk körbe művelési tábláinkat, vagy tölthetjük fel azok más forrásból beszerzett térképét. Felfelé mutató sárga nyíl szimbolizálja a feltöltés menüpontot, amelyre kattintva megjelenik a feltöltés panel. Itt a művelési tábláinkat tölthetjük fel zip csomagolt Esri Shape formátumban. A feltöltés panel egy felesleges opcióktól mentes, egyértelműséget célzó felület, ahol a rendszer kellő tájékoztatást nyújt a felhasználónak. A választ gombra kattintva kiválaszthatjuk előre ZIP formátumba csomagolt Shape fájlunkat, majd a téradathoz tartozó vetületi rendszert kell kiválasztani egy legördülő listából (az egyes vetületekről a panel alján kaphatunk tájékoztatást, így ki tudjuk választani a megfelelőt). A magyar forrásból származó hivatalos térképek általában EOV rendszerűek. A feltöltés gombbal végezhetjük el a műveletet. 1

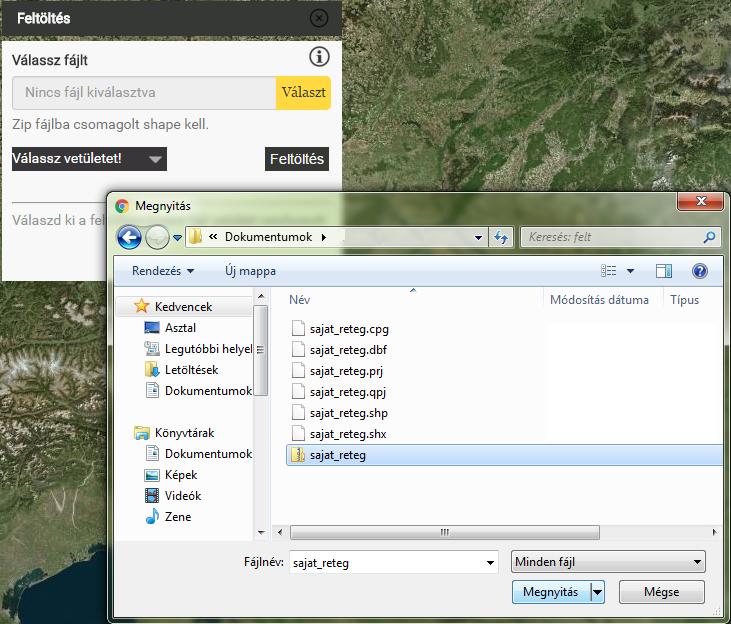

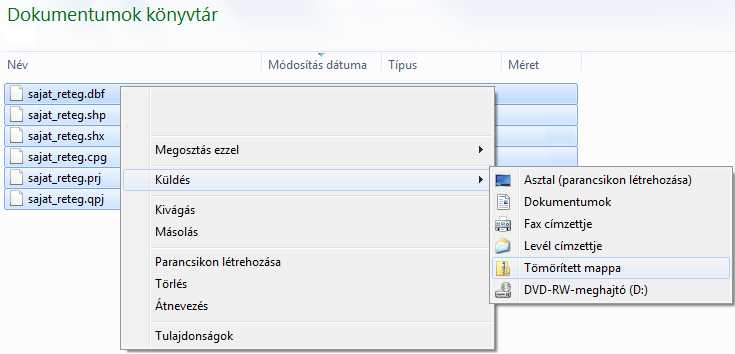

2 Bővebb információt az i információ ikonra kattintva kaphat. A feltöltött rétegek a baloldali kezelősáv, Saját rétegek pontja alatt jelennek meg, ott ki-, bekapcsolhatóak. Készen kapott térkép feltöltése Hogyan állítsuk elő feltöltéshez a csomagolt fájlt: Amennyiben más forrásból beszereztük a munkaterületünk Shape formátumú vektorgrafikus térképét, úgy tudjuk feltölteni a rendszerbe, amennyiben a számítógépünk mappájában a Shape-hez tartozó azonos nevű fájlokat egyszerre kijelöljük, jobb egérgombbal a kijelölésre kattintunk, majd a Küldés / Tömörített mappa opciót választjuk. (Windows rendszerben így lehet legegyszerűbben előállítani csomagolt fájlt.) Ekkor létrejön egy új, a kijelölt fájlokkal megegyező nevű csomagolt fájl, amely egyben tartalmazza a Shape-hez tartozó részfájlokat. Nagyon fontos, hogy a csomagolt fájlnak azonos neve kell, hogy legyen a benne található Shape fájléval. Tömörített állomány létrehozása Windows operációs rendszeren. A létrehozott állomány feltöltése az imező rendszerbe. 2

3 A táblák megrajzolása az űrfelvételen A rajzolás ikonra kattintva aktiválódik a térképi felületen való szerkesztés, amely segítségével körberajzolhatjuk a művelési tábláinkat. A képernyő bal felső részén található keresés funkció segítséget nyújt a település, vagy településrész gyors elérésében. A szerkesztés a kívánt terület megkeresése után a bal egér gomb lenyomásával kezdődik meg és a további pontok is hasonlóan jelölhetőek ki. A szerkesztés befejezését dupla egérkattintással, vagy a kezdőpontba történő visszakattintással érhetjük el. Vigyázunk arra, hogy a rajzolás során ne keresztezzük saját vonalainkat. Példák hibás geometria felvitelre. A foltok ne fedjék egymást és ne rajzoljunk nyolcas alakú alakzatokat. 3

4 A terület kijelölése után megjelenik a poligon mentése ablak, ahol ki kell választanunk, hogy melyik sorköz táblához tartozzon a körberajzolt terület, a következő sorban lévő lehetőséggel pedig nevet rendelhetünk hozzá a könnyebb azonosítás érdekében. A műveletet a mentés gombbal fogadhatjuk el, valamint el is vethetjük a mégsem lehetőséggel. Ha a térkép felületen kiválasztunk egy már elmentett táblát, azonban arra nincs többé szükség, vagy egyszerűen csak nem sikerült pontosan körberajzolnunk a területet, a törlés ikonra kattintva törölhetjük azt (fontos a tábla, kattintással való kiválasztása a térképen). A felhőt ábrázoló ikon, a lekérdezés menüt nyitja meg. A vízszintes csúszka, sárga négyzetes lapozóját mozdítva választhatjuk ki a művelési évet, amelyre kíváncsiak vagyunk. A legördülő listából termelési kultúra választható. A megfelelő kombináció (például: 2015/2016-os év, kukorica) kiválasztása után a pipa ikonra kattintva hajthatjuk végre a lekérdezést. A művelet eredményeképpen a térképvásznon az adott időszak kukorica táblái jelennek meg. A Színezés menü segítségével a megrajzolt poligonjainkat stilizálhatjuk kategorikus és folyamatos színezéssel a szemléletes adatmegjelenítés érdekében. Mindehhez csupán a művelési évet kell kiválasztanunk a csúszka segítségével, valamint a színezés alapjául szolgáló szempontot a legördülő listából. Színezéssel értelmezhetjüka térképünket az összköltség, a nitrogén hatóanyag, kultúra, illetve táblanév alapján. A színezést a sárga árnyalataival színezett kör alakú ikonnal végezhetjük el, a tőle jobbra elhelyezkedő ikonnal pedig megváltoztathatjuk a színeket. A bal oldali kezelősávban lefelé haladva a következő az Alaptérképek blokk, amely a térképfelületen megjeleníthető alaptérkép típusokat tartalmazza. Itt válthatunk műholdkép, feliratozott műholdkép, úttérkép, domborzati térkép, lejtőszög, illetve lejtőirány térkép nézetre. Ezek szolgáltatják térképfedvényeink hátterét. A blokk fejlécére kattintva összecsukhatjuk azt, ha éppen nincs rájuk szükség, újra kattintásra ismét láthatóvá válik (ez a művelet minden fejléc esetében működik). A szürke vízszintes elválasztó alatt találhatóak az időjárási rétegek és a védett területeket tartalmazó rétegkezelő is. Az időjárási rétegek egyidejűleg szemlélhetőek az alaptérképpel, valamint egymással is. Ide tartozik a csapadékot valós időben megjelenítő fedvény, az aktuális felhőállapotot bemutató fedvény és a légnyomás térkép is. A védett területeket reprezentáló rétegek felugró menüből állíthatóak be. Itt a már jól megszokott csúszka segítségével változtathatjuk a Tájvédelmi körzetek, Természetvédelmi területek és Nemzeti parkok átlátszóságát. Az átlátszóság növelése egyszerűbbé teszi a keresett művelési területek megtalálását. 4

5 5 A saját rétegek blokkban, az általunk feltöltött rétegek szerepelnek a fájl nevével azonos megnevezéssel a Saját réteg_ előtag után. A rétegek az alaprétegekhez hasonló módon kezelhetőek A Tábla adatok blokkban szintén lekérdezést hajthatunk végre, azonban ezúttal nem a Sorköz adatok alapján kérdezzük le a térképi adatainkat, hanem fordítva. Ehhez kattintással ki kell jelölnünk egyet a megrajzolt táblák közül és a Tábla adatok blokkban található csúszka segítségével kiválasztani a megfelelő művelési évet. Eredményül egy Sorköz adatokkal kitöltött ívet kapunk a művelési év csúszkája felett. A Mérés eszköz segítségével távolságot és területet mérhetünk a térkép lapon. A legördülő menüből válasszuk ki, hogy hosszúságot, vagy területet kívánunk mérni és a térképlapon kattintva jelöljük ki a mérendő vonal vagy terület kiindulópontját. A mérés során számos töréspontot elhelyezhetünk. A mérést dupla kattintással zárhatjuk le, ekkor megjelenik a geometria fölött az adott távolság/terület. Ez a felirat kijelölés után kimásolható. A mérés befejeztével ne felejtsük el navigációra állítani a legördülő menüt! Ekkor eltűnnek a mérési adatok, nem maradnak zavaró objektumként a térképlapon. A Koordináták eszköz segítségével másolható formában megkapjuk a térképen legutoljára lekattintott pont koordinátáit EOV és WGS84 formátumban. Előbbi a magyarországi hivatalos adatközlésben használatos, míg utóbbi a GPS készülékek és nemzetközi térképrendszerek esetében alkalmazandó. Az eszköz mindig aktív így minden egyes térképen történő kattintásra reagál. A keresés funkció lehetővé teszi a felhasználó számára a helyiségek közötti keresést, akár utca/házszám szinten is. A keresendő hely begépelése után a nagyító ikonra való kattintással indíthatjuk a keresést. Amennyiben az sikeres, a térkép felület a helyszínre navigál. A jobb oldali felfelé zárható panel az RTK előfizetők számára nyújt rendkívül hasznos funkciókat. A Munkagép adatok blokkban kiválasztott munkagép helyzeti és fedélzeti adatai jelennek meg. Az adatok 10 másodpercenként automatikusan frissülnek, így a felhasználó rögtön láthatja munkagépei állapotát. Ez a funkció biztosítja a munkagépek folyamatos követését.

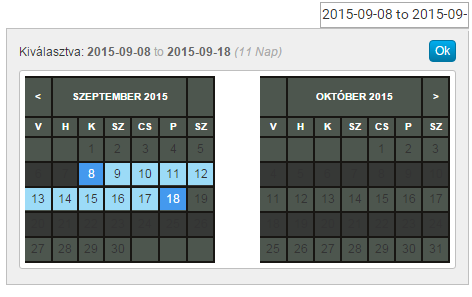

6 A Munkagépek táblázatban az Aktuális sorban található munkagépek nevére kattintva a térképen megjelenik az adott munkagép aktuális pozíciója az utóbbi 15 percben megtett útvonallal együtt. Az adat 10 másodpercenként automatikusan frissül. A Mai oszlopban található munkagépek nevére kattintva a térképen megjelenik az adott munkagép aktuális naptári napon bejárt útvonala. A megjelenítés automatikusan nem frissül. Frissítéshez újra ki kell választani az adott munkagépet. A Dátum oszlopban található munkagépek nevére kattintva megnyílik a Dátumválasztó, ahol kiválaszthatjuk azt az időintervallumot, amire vonatkozóan szeretnénk lekérni a munkagép által bejárt útvonalat. A Dátumválasztóban az OK gombra történő kattintással jeleníthetjük meg, a bejárt útvonalat. A megjelenítés automatikusan nem frissül. Nagy mennyiségű lekért adatnál lassulhat a munkagép napok lekérése. A modult készítette:: Az Interspect Kft
