2 Napirendi pontok: 09:20-9:35 Norma bevezetése a MOL-csoportban - Erdélyi Miklós 09:35-12:00 Forgógépes Norma bemutatása - Sóti Csaba 12:00-12:30 EBK, SCC - Kiss Antal Attila 12:30-13:00 Kérdések Norma rendszer 2

3 Norma bevezetése a MOL-csoportban Erdélyi Miklós Petrolszolg Kft. Folyamatmérnök

4 Norma rendszer kezdete a MOL-Csoportban 2014-ben a MOL-csoport szintű elvárás, hogy a normákat egységesíteni szükséges. Kezdeti feltételek: MOL csoporton belül üzletáganként, országonként és az alvállalkozók körében eltérő norma időket alkalmaztak ajánlatokon. Következmények: Az ajánlatok és a műszaki tartalmak összehasonlíthatatlanok voltak. Célkitűzés: Egységes Norma rendszer kidolgozása. Bevezetése a MOL-Csoporton belül megkezdődött és alvállalkozók körébe től lesz érvényes az új keretszerződött tagokkal. Norma rendszer 4

5 Miért érdemes bevezetni a Normát? 1. Hosszú távon átláthatóvá és mérhetővé teszi a karbantartási tevékenységeket. 2. Berendezés és eszközpark pontos ismerete, műszaki paraméterek folyamatos javítása. 3. A karbantartás előre tervezhető költség, erőforrás és a humán kapacitás függvényében. Norma rendszer 5

6 Bevezetési időszak MOL-Csoportban MOL, TVK, Petrolszolg, Slovnaft, SMaO, INA, STSI Norma rendszer 6

7 MOL csoport norma kategóriák 5 fő csoport 19 alcsoport + Custom_1-2-3 Statikus Forgógépes Elektromos Műszeres Műszeres Egyedi (Custom) Hőcserélő Szivattyú, kompresszor UPS Áramlásmérő Szabályzó szelepek Torony, tartály Hajtómű Világítás Szint mérő Armatúra Csővezeték Keverő Villanymotor Hőmérséklet mérő Biztonsági szelep Szelepek Ventilátor Transzformátor Custom_1 Custom_2-3: Forgógépes Custom_2-3: Szerelvények Custom_3: Statikus, hőcserélő Norma rendszer 7

8 Norma táblák felépítése Aláírva az üzletek által 2014.októberben Norma rendszer 8

9 Customs/Egyedi tételek_i-ii-iii. Azok a tevékenységek amelyeknél a Norma csoport nem határozott meg fix értéket, mert üzletáganként, tevékenységenként eltérő számításokat alkalmaznak. Aláírva az üzletek által a Custom 1, 2, 3, januárban Norma rendszer 9

10 Norma árajánlatadás folyamata

11 Az elkészült kalkulációt a szokásos módon az Árajánlat és az Elszámolás összesítő mellé kell majd csatolni. Norma rendszer 11

12 Forgógépes normák bemutatása Sóti Csaba Petrolszolg Kft. Területi hegesztési felelős

13 Általános tudnivaló A MOL Csoport számára végzett normál munkák esetén alkalmazandók. Iránymutatást adnak a nagyleállásos munkák esetére. Amennyiben a végrehajtás alatti tényadatok ezt nem támasztják alá, a normaórák kiegészíthetők és módosíthatók. A táblázatban megadott Teljes idő tartalmazza a kivitelezési előkészületeket, a megvalósítást és készre szerelés idejét, a rendelés kezelési és járulékos időket. Azokat a tevékenységeket, amelyek nem szerepelnek a normatáblázatban, külön kell elszámolni ugyanazon munkaszámra. Norma rendszer 13

14 Általános tudnivaló Abban az esetben, ha bármely tevékenység hosszabb időt vesz igénybe, mint a norma értéke és ennek objektíven igazolható oka van, akkor hívja az üzem gépészt a kiértékeléshez és az új idő elfogadtatásához. Ez esetben mint többletmunka vagy pótmunka elszámolható. A helyszínen végzett tevékenységeket zárójelben a (helyszíni) jellel láttunk el. Minden más tevékenység a norma szerint műhelymunkaként számolt. Norma rendszer 14

15 Időtényezők 1. Statikus normáknál TELJES IDŐ KISZÁMÍTÁSA (Nh = Normaóra) Nh = TA + TB + TC (hrs) = ta+tb+tc (min) ta Alap idő (táblázatokból) tb Előkészítés, komplettírozás 5% ta tc Mellékidő 7,35% ta Norma rendszer 15

16 Időtényezők 1. Statikus normáknál tb (5%)- előkészítés és komplettírozási idő: Kékgalléros, művezetői munka-előkészítés, szervezés és a hozzá kapcsolódó minden olyan állásidő, mint a munkaterület előkészítése, szállítás és fuvarozás a munkavégzés helyszínére és a helyszínen, a következő tevékenységekkel összefüggésben, EBK képzés, szükséges berendezések, szerszámok tisztítása, anyagok előkészítése (pl. hegesztő eletródák szárítása), munkaruha és védőruha felvétele. A komplettírozás tartalmazza a dokumentáció összeállítását is. Norma rendszer 16

17 Időtényezők 1. Statikus normáknál tc (7,35%)- mellékidők: Kékgalléros, művezetői munka-előkészítés, szervezés, napi előrehaladás riportálása és munkanaplók elkészítése, munkaengedélyek kiadása, napi munkák riportálása, a karbantartási értekezleteken és riportokon való részvétel, műszaki problémák megoldásában részvétel, mindenféle pihenőidő, ebédidő és WC szünetek stb. Norma rendszer 17

18 Időtényezők 1. Statikus normáknál A külső területen történő szállítást egyedileg külön kell elszámolni. Azokat a tevékenységeket, melyeket "custom3 = egyedi" jelöléssel láttunk el, a ráfordított valós idő alapján kell egyedileg kalkulálni. Szélsőséges időjárásban végzett munka esetén a Helyi Operatív Előírások és helyi jogszabályok szerint kell a részleteket tisztázni a feleknek. (megrendelő és kivitelező) Amely munka nem található meg a normatáblázatban, a valós időráfordítás alapján egyediben számolható. Norma rendszer 18

19 Idő összegzése Teljes idő az egyediek nélkül CUSTOM_1 Helyi területi rendszertől függő pl. különböző munkaengedély kiadási rendszerek CUSTOM_2 Helyi SSC műhely felszerszámozottságától függő CUSTOM_3 Ráfordított tényidő elszámolás Teljes idő egyediekkel együtt összesen Norma rendszer 19

20 Időtényezők 2-5 norma-csoportoknál Összidő számítás (Nh) Nh = TD + TC1 + TC2 + TC3 (óra) TD Definiált Meghatározott normaidő TC1 EGYEDI_1 TC2 EGYEDI_2 TC3 EGYEDI_3 a helyi területi rendszertől függően pl. különböző munkaengedély kiadási rendszerek, a munkaterület eltérő helyen van a helyi SSC műhely felszerszámozottságától, azok szintjétől, hordozható berendezés rendelkezésre állásától, az SSC csoport létszámától függően valós ráfordított idő alapján, a helyi körülmények, jogszabályok figyelembevételével Norma rendszer 20

21 Custom_1 Munkavégzési engedélyre várakozás /fő Tűzgyújtási és/vagy beszállási engedélyre várakozás /fő Megfigyelő személyzet biztosítása (beszállásos munka esetén) Utazás helyszínre Utazás műhelybe Műhelybe szállítás (beleszámolva a szállító járműre emelést is) Helyszínre visszaszállítás (beleszámolva a szállító járműre emelést is) Alkatrészek beszerzése raktárból (szállítás a raktárhoz) Alkatrészek beszerzése raktárból (szállítás a raktárból) Norma rendszer 21

22 Custom_2-3 Pl.: többfokozatú szivattyú esetén tengely szétszerelés, járókerék javítása, keverők esetén keverő kibontása és kiemelése a tartályból, ventilátoroknál forgórész kiegyensúlyozása Norma rendszer 22

23 Faktorok "Faktor" számszerű megjelölés azon tevékenységek esetén van, ahol korlátozott esetben magasabb időtartam számolható el. Ezek csökkentése abban az esetben fordulhat elő, ha ismétlődő tevékenységről van szó. Faktor = szorzó 1. Speciális közegeknél pl. Bitumen, kén, kvencs-olaj = 2x; HF= 1,5x 2. Eszközök kézi emelése = 1,5x 3. Helyszínen elvégzett munkák = 1,5x Norma rendszer 23

24 Fő munkafolyamatok 1. Előkészítés 2. Készülék leszerelés a helyszínen 3. Műhelybe szállítás 4. A berendezés szétszerelése 5. Alkatrészek tisztítása 6. Az alkatrészek ellenőrzése 7. Alkatrészek felújítása 8. Berendezés összeszerelése 9. Vizsgálatok a műhelyben 10. A berendezés festékbevonata 11. Kiszállítás üzemi területre 12. A berendezés beszerelése a helyszínen 13. Vizsgálatok és átadás a helyszínen 14. Egyebek Norma rendszer 24

25 Forgógép alapadatok Az alapadatokat az üzemeltetőnek kell megadni Technológiai azonosító, műszaki hely Szivattyú esetén: Szivattyú típusa, Nyomócsonk mérete, Nyomásfokozat Hajtó teljesítmény, Hajtó tengely átmérő Dugattyú átmérő, Membrán átmérő Hajtómű és ventilátor esetén: Berendezés típusa, tengely átmérő Üzemi nyomás Üzemi hőmérséklet Közeg Egyéb feltételek Friss levegős készülék Akna, állvány igény Szigetelés bontás/helyreállítási igény Norma rendszer 25

26 Forgógép alapadatok Minimális műszaki tartalom a kötelező: Hibajelenség és kárkép / karbantartási feladat leírása Gyártó, Típus Karima méretek, nyomásfokozat Villanymotor teljesítménye, üzemi hőmérséklet és nyomás Szállított közeg Tengelykapcsoló típusa Tömszelence típusa Forgórész kiegyensúlyozási és diagnosztikai igény Szükség esetén: Állvány igény (méret lég-m 3 ), Szigetelés bontás/helyreállítás igény (m 2 ), Daru igény, A szükséges ÜBK alkatrészek cikkszámai, Engedélyezési/kiviteli/ D terv szükségessége Szerelési körülmények (Magasban, zárttérben, figyelőszemélyzet) Norma rendszer 26

27 Forgógépes mintapéldák bemutatása Sóti Csaba Petrolszolg Kft. Területi hegesztési felelős

28 Forgógép mintapélda: szivattyú felújítás DMK centrifugál szivattyú Oka: Folyik belőle az olaj Rezgésdiagnosztikai értékei kritikusak Norma rendszer

29 Forgógép mintapélda: szivattyú felújítás Igény meghatározás: SAP Tasklisten keresztül Norma szerinti műveletterv készítés al-műveleti szinten Norma rendszer

30 Forgógép mintapélda: szivattyú felújítás Paraméterek: Teljesítmény: 40 kw Nyomócsonk karima méret: DN60 Nyomásfokozat: PN40 Csapágyak, karima csavarok és tömítések adottak Tömszelence és tengelykapcsoló típusa meghatározott Norma rendszer

31 Forgógép mintapélda: szivattyú felújítás Kiszerelés folyamata Felvonulás Blindelés Leürítés Kiszakaszolás és kiszerelés Műhelybe szállítás

32 Forgógép mintapélda: szivattyú felújítás Szétszerelés folyamata műhelyben Csigaház, Járókerék, Közdarab, Tengely Tömszelence Csapágyak

33 Forgógép mintapélda: szivattyú felújítás Állapotfelmérés Tengely kopása? Tömszelence? Járókerék? Csigaház?. Felújítás szükséges? Műhelyrajz Norma rendszer 88

34 Forgógép mintapélda: szivattyú felújítás Tengely felújítás Elő-forgácsolás Tengely felszórás Norma rendszer 88

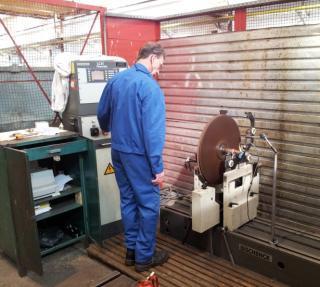

35 Forgógép mintapélda: szivattyú felújítás Tengely felújítás Köszörülés Kiegyensúlyozás Norma rendszer 88

36 Forgógép mintapélda: szivattyú felújítás Csúszógyűrű felújítás Tisztítás, Norma rendszer 88

37 Forgógép mintapélda: szivattyú felújítás Csúszógyűrű felújítás Tisztítás, Leppelés Alkatrész-csere Norma rendszer 88

38 Forgógép mintapélda: szivattyú felújítás Csigaház felújítás Kráterek feltöltése, Résveszteség csökkentés + Magic Bond, + Titánium paszta, + ecsetelhető kerámia Pl. DPGY szivattyú Norma rendszer 88

39 Forgógép mintapélda: szivattyú felújítás Csigaház felújítás Járókerék Pl. egyéb szivattyú Norma rendszer 88

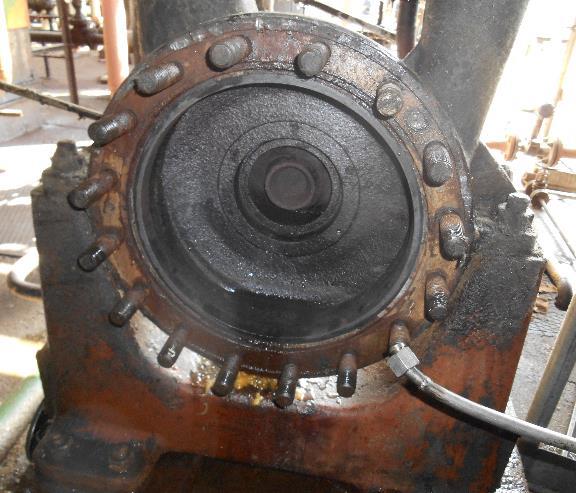

40 Forgógép mintapélda: szivattyú felújítás Csigaház felújítás Karima tömítőfelületének felszabályozása Pl. szivattyú beömlő csonk Norma rendszer 88

41 Forgógép mintapélda: szivattyú felújítás Összeszerelés Tengely Csapágyak Tömszelence Fedél Norma rendszer 88

42 Forgógép mintapélda: szivattyú felújítás Összeszerelés Tengely Csapágyak Tömszelence Fedél Norma rendszer 88

43 Forgógép mintapélda: szivattyú felújítás Helyszíni beszerelés Kiszállítás Készre szerel / tengelykapcsolót beállít Egytengelyűség beállítás Blind kiszerelés Norma rendszer 88

44 Forgógép mintapélda: szivattyú felújítás Komplettírozás Beüzemelés Rezgésdiagnosztika (ennél a készüléknél online ellenőrzés van kiépítve) Dokumentálás Norma rendszer 88

45 Forgógép mintapélda: szivattyú felújítás Kapcsolódó szakmák Villanymotor Vezérlés ellenőrzés/ javítás Szakipar (állvány, szigetelés ) Daruzás Elszámolás a megrendelés szerint Norma rendszer 88

46 Forgógép mintapélda: ventilátor javítás Norma rendszer 88

47 Forgógép mintapélda: ventilátor javítás DRC hűtő-ventilátor hajtómű Oka: Rezgésdiagnosztikai értékei kritikusak Norma rendszer 88

48 Forgógép mintapélda: ventilátor javítás Oka: Rezgésdiagnosztikai értékei kritikusak (ez a készülék offline) Norma rendszer 88

49 Forgógép mintapélda: ventilátor felújítás Helyszíni kiszerelés A szerelési feltételek biztosítása (állvány, daru, beszállásos munka ) Rögzítő csavarok feloldása, A komplett ventilátor kiemelése, A ventilátor-lapátok eltávolítása, A hajtómű beszállítása a műhelybe Norma rendszer 88

50 Forgógép mintapélda: ventilátor javítás Gépkönyv szerinti karbantartás Norma rendszer 88

51 Forgógép mintapélda: ventilátor felújítás Műhelymunka Szétszerelés, Tisztítás, Állapotfelmérés Alkatrészcsere (szükség esetén) Összeszerelés Olajjal feltöltés Norma rendszer 88

52 Forgógép mintapélda: ventilátor felújítás Műhelymunka Szétszerelés, Tisztítás, Állapotfelmérés Alkatrészcsere (szükség esetén) Összeszerelés Olajjal feltöltés Norma rendszer 88

53 Forgógép mintapélda: ventilátor felújítás Helyszíni beszerelés Villanymotor Ventillátorlapátok felrakása, Bedaruzás, Rögzítés Norma rendszer 88

54 Forgógép mintapélda: ventilátor felújítás Fő munkafolyamatok regisztrálása Norma rendszer 88

55 Forgógép mintapélda: ventilátor felújítás Beüzemelés Vizsgálat (ez a készülék offline) Dokumentálás Norma rendszer 88

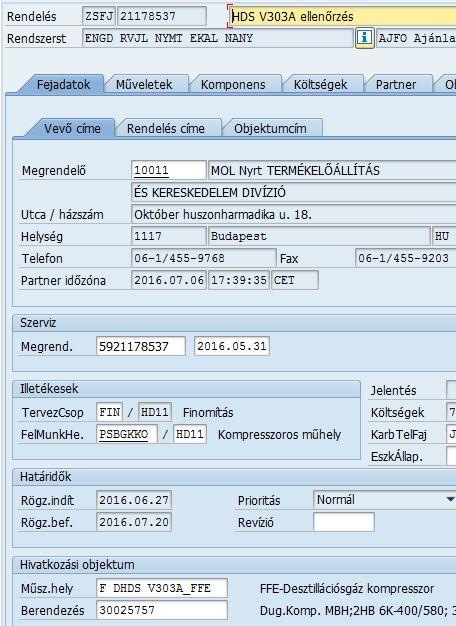

56 Forgógép mintapélda: kompresszor ellenőrzés Norma rendszer 88

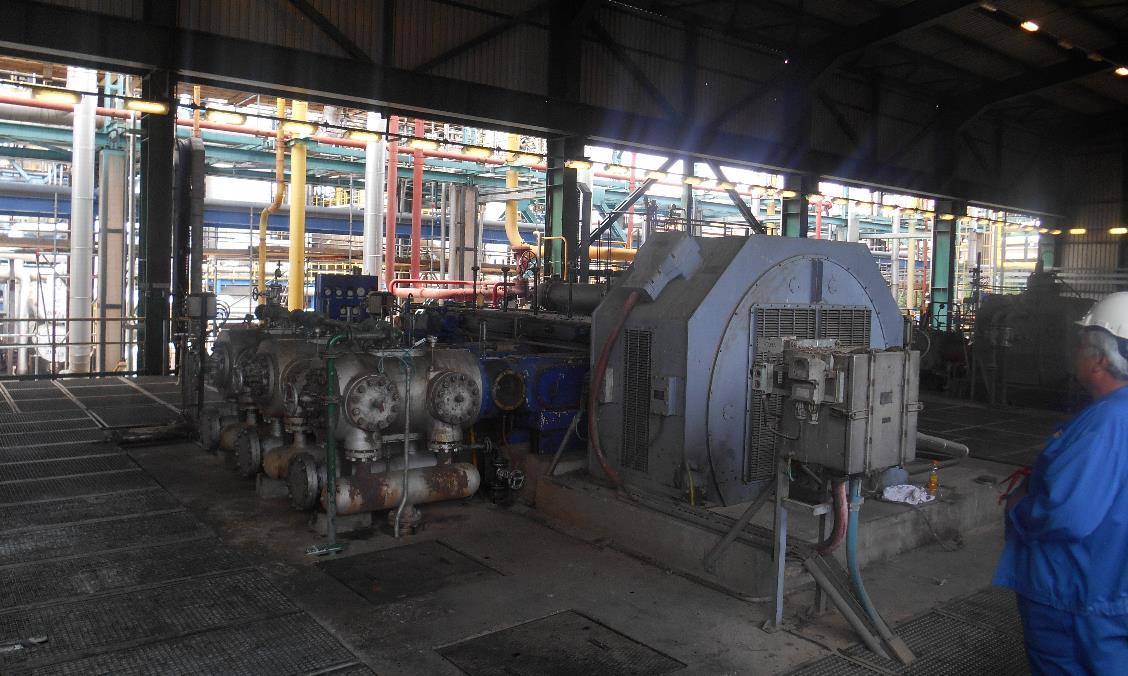

57 Forgógép mintapélda: kompresszor ellenőrzés Helyszíni munka Kiszakaszolás, Burkolatok bontása, DHDS W303A kompresszor Norma rendszer 88

58 Forgógép mintapélda: kompresszor ellenőrzés Helyszíni munka Vizsgálatok elvégzése DHDS W303A kompresszor Norma rendszer 88

59 Forgógép mintapélda: kompresszor ellenőrzés Helyszíni munka Burkolatok visszaszerelése, Dokumentálás DHDS W303A kompresszor Norma rendszer 88
