BEWAMAT SE és SE Bio (mennyiségvezérelt) Automatikus vízlágyító berendezés. Beépítési és Üzemeltetési Utasítás

Átírás

1 Instruction de montage et d'utilisation Beépítési és Üzemeltetési Utasítás Instruction de montage et d'utilisation Automatikus vízlágyító berendezés BEWAMAT típusok: Z (idővezérelt) SE és SE Bio (mennyiségvezérelt)

2 2. oldal, összesen: 5 A BEWAMAT típusú háztartási vízlágyító berendezések kifejezetten lakossági célra készülnek, elsősorban vezetékes ivóvíz kezelésére. A készülékbe beépített keverőszelep segítségével a kezelt víz maradékkeménysége egyszerűen beszabályozható. Modelltől függően (Bio változatok) egy elektrolízis elven történő fertőtlenítés is végbemegy minden regenerálás alkalmával. A BEWAMAT egy kompakt felépítésű berendezés, mely az alábbi részegységekből áll: 1 Vezérlőfej és elektronikus vezérlőegység 2 Villamos hálózati csatlakozás: 230 VAC, 50 Hz 3 Lágyító oszlop ioncserélő műgyantával töltve 4 Kabinetegység, a regenerálósó-tartállyal kombinálva 5 Sólétartály 6 Túlfolyó, 12/16-os flexibilis tömlő (nem tartozék) 7 Zárófedél 8 Öblítővíz-elvezetés csatlakozása 9 Sóléfelszívó cső (4/6-os cső, tartozék) 10 Nyersvíz bemenet, Rp 1" 11 Kezelt víz kimenet, Rp 1" 13 Maradékkeménység beszabályozó egység 16 Sólé szelep TELEPÍTÉSI FELTÉTELEK A BEWAMAT berendezés telepítésekor maradéktalanul figyelembe kell venni a helyi előírásokat és szabványokat. Mindenképp be kell tartani az általános és eseti higiéniás, biztonsági építési-műszaki rendszabályokat BEÉPÍTÉSI ELŐÍRÁSOK A BEWAMAT berendezés telepítéséhez szükséges egy, a berendezés közelében elhelyezett szabványos 230 VAC/50 Hz-es dugalj, valamint az üzemeltetés során folyamatosan biztosítani kell az előírt minimális ráfolyási nyomást. A berendezés nincs ellátva vízütés elleni, illetve vízhiány elleni védelemmel, ezért, ha ilyesmi előfordulhat, a szükséges védelemről külön kell gondoskodni. Egy lebegőanyag-szűrő beépítése a berendezés elé minden esetben szükséges! Az öblítővíz elvezetésére legalább 50 mm átmérőjű csatornacsonkot kell biztosítani a berendezés közvetlen közelében. Amennyiben szükséges, és a bejövő nyomás nagyobb, mint 2,1 bar, az öblítővíz csonk max. 1,5 m-el a berendezés felett is elhelyezhető. Ekkor azonban a regenerálási időt meg kell hosszabbítani (lásd később). A biztonsági túlfolyót egy flexibilis tömlővel (nem tartozék) gravitációsan kell a csatornába vezetni. Amennyiben a csatornarendszerben szennyvízátemelés szükséges, az átemelő berendezésnek sósvíz-állónak kell lennie. Az átemelőnek olyan teljesítményűnek kell lennie, hogy a BEWAMAT készülék öblítővizét megfelelően elszállítsa. Ha a bejövő hálózati nyomás a 6 bar-t meghaladja, a vízlágyító berendezés elé nyomáscsökkentőt kell beépíteni, és azt úgy kell beszabályozni, hogy az üzemi nyomás kb. 4 bar legyen. A beépítési helynek fagymentesnek kell lennie, továbbá a berendezést óvni kell vegyszerektől, festékektől, oldószerektől és ezek gőzeitől is. A környezeti hőmérséklet max. 40 C lehet, a bejövő víz hőmérséklete pedig a 30 C-ot nem haladhatja meg. A lágyítót könnyen megközelíthető helyre kell elhelyezni, olyan sima, vízszintes felületen, mely a berendezés üzemi súlyát biztonsággal elbírja. (lásd 1.1 tábla). ÖSSZESZERELÉS (LÁSD MÉG 1. ÁBRA) A BEWAMAT berendezést a vízhálózathoz flexibilisen kell kötni (a flexibilis páncéltömlők nem tartozékok). Javasoljuk, hogy BWT Hydromodul csatlakozó szettet használjon. Bekötéskor ügyeljen a helyes folyásirányokra: a bemenő nyersvizet a berendezés bal oldali, 1"-os csatlakozójára kösse, az elmenő kezelt vizet pedig a jobboldali 1"-os csatlakozóra. A helyes bekötést a csatlakozóknál lévő, áramlási irányt mutató nyilak segítik. Most csatlakoztassa a sóléfelszívó csövet: a zárófedél eltávolítása után a belül található szürke 4/6-os csövet csatlakoztassa a sólészelephez (ha nincs gyárilag bekötve), aztán vezesse ki a kabinet hátsó oldalán található lyukon. A cső végét nyomja bele a vezérlőfej megfelelő csatlakozójába. Ezután mindkét végén rögzítse a csövet a bordázott kupakok felcsavarásával. A kabinetben található 12 mm átmérőjű átlátszó tömlőt csatlakoztassa az öblítővíz elvezető csonkhoz, majd a másik végét dugja be a csatornába. Végül gravitációsan csatlakoztassa a csatornához a túlfolyócsonkot egy legalább 12 mm átmérőjű flexibilis tömlővel (nem tartozék). A tömlőknek legalább 2 cm-re kell lennie a legmagasabb szennyvízszinttől (szabad kifolyás). A BEWAMAT berendezés villamos csatlakoztatásához a vezérlőfejen hátul található elektromos transzformátor kábelét nyomja be a hálózati dugaljba. Ügyeljen arra, hogy a hálózati kábel 1,5 m hosszú, és ez feszülés nélkül legyen csatlakoztatva a hálózati dugaljhoz. PROGRAMOZÁS A berendezés első feszültség alá helyezésekor az elektronikus vezérlőegységen lévő LCD kijelzőn pár másodperc múlva vagy "Att" szó, vagy egy szám jelenik meg. A berendezés megfelelő használatához el kell végezni az elektronika beprogramozását. A kijelzőn megjelenő értékek módosításához a következő gombokat használhatja: a jelű gombbal lépdelhet a menüpontok között és jelű gombbal módosíthatja az aktuális értéket (a kijelző villog). A program léptetése során megjelenő értékek magyarázatát az alábbiakban adjuk meg. Amennyiben 30 másodpercig egyetlen gombot sem nyom meg, a program visszatér a kezdő állapotába. A jelű gomb legalább 5 másodpercig történő folyamatos benyomásával a programozás folytatható, és a kijelző villogva visszatér a megszakított lépéshez. Modelltől függően kétféle program érhető el: "Z" típus esetén idővezérelt, "SE" típus esetén mennyiségvezérelt készüléknek megfelelő program fut az elektronikában. Ha első bekapcsoláskor a kijelző bal oldalán 5 db 0 villog, akkor a be kell adni a belépőkódot, ami "Z" típus esetén "00010", "SE" típus esetén "00011". "SE Bio" típus esetén a belépőkód: "00012".A kód érvényesítéséhez nyomja meg a rejtett gombot (ez utóbbi a közvetlenül jobbra található). gomb mellett, attól A belépőkód módosításához nyomja be egyszerre a és a rejtett gombot legalább 5 másodpercig, adja be az új kódot, majd indítsa újra a berendezést. IDŐVEZÉRELT TÍPUS, ( ES KÓD) "Z": Nyomja be a gombot legalább 5 másodpercig: a kijelzőn megjelenik a "P-10" felirat, ekkor engedje el a

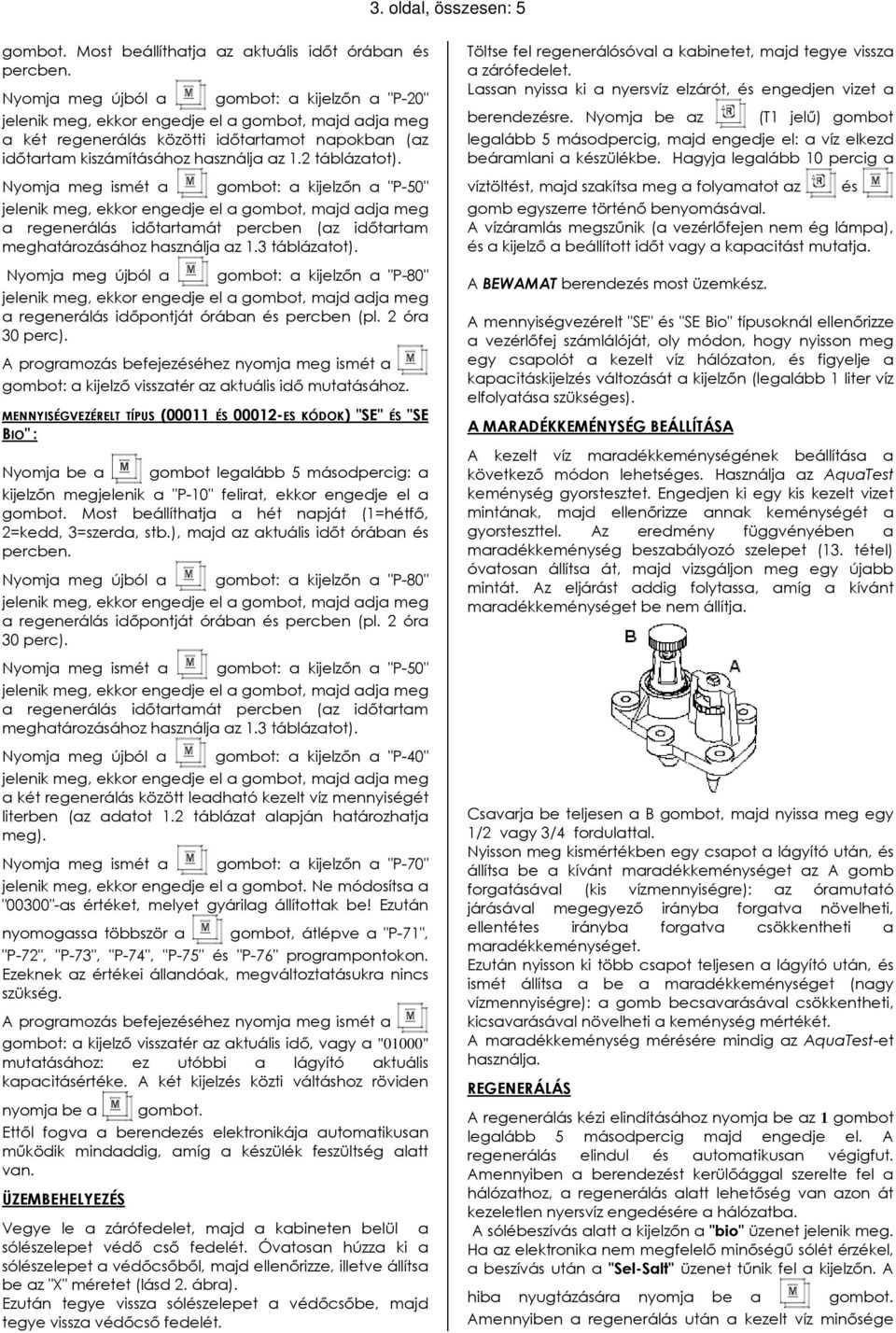

3 3. oldal, összesen: 5 gombot. Most beállíthatja az aktuális időt órában és percben. Nyomja meg újból a gombot: a kijelzőn a "P-20" a két regenerálás közötti időtartamot napokban (az időtartam kiszámításához használja az 1.2 táblázatot). Nyomja meg ismét a gombot: a kijelzőn a "P-50" a regenerálás időtartamát percben (az időtartam meghatározásához használja az 1.3 táblázatot). Nyomja meg újból a gombot: a kijelzőn a "P-80" a regenerálás időpontját órában és percben (pl. 2 óra 30 perc). A programozás befejezéséhez nyomja meg ismét a gombot: a kijelző visszatér az aktuális idő mutatásához. MENNYISÉGVEZÉRELT TÍPUS (00011 ÉS ES KÓDOK) "SE" ÉS "SE BIO" : Nyomja be a gombot legalább 5 másodpercig: a kijelzőn megjelenik a "P-10" felirat, ekkor engedje el a gombot. Most beállíthatja a hét napját (1=hétfő, 2=kedd, 3=szerda, stb.), majd az aktuális időt órában és percben. Nyomja meg újból a gombot: a kijelzőn a "P-80" a regenerálás időpontját órában és percben (pl. 2 óra 30 perc). Nyomja meg ismét a gombot: a kijelzőn a "P-50" a regenerálás időtartamát percben (az időtartam meghatározásához használja az 1.3 táblázatot). Nyomja meg újból a gombot: a kijelzőn a "P-40" a két regenerálás között leadható kezelt víz mennyiségét literben (az adatot 1.2 táblázat alapján határozhatja meg). Nyomja meg ismét a gombot: a kijelzőn a "P-70" jelenik meg, ekkor engedje el a gombot. Ne módosítsa a "00300"-as értéket, melyet gyárilag állítottak be! Ezután nyomogassa többször a gombot, átlépve a "P-71", "P-72", "P-73", "P-74", "P-75" és "P-76" programpontokon. Ezeknek az értékei állandóak, megváltoztatásukra nincs szükség. A programozás befejezéséhez nyomja meg ismét a gombot: a kijelző visszatér az aktuális idő, vagy a "01000" mutatásához: ez utóbbi a lágyító aktuális kapacitásértéke. A két kijelzés közti váltáshoz röviden nyomja be a gombot. Ettől fogva a berendezés elektronikája automatikusan működik mindaddig, amíg a készülék feszültség alatt van. ÜZEMBEHELYEZÉS Vegye le a zárófedelet, majd a kabineten belül a sólészelepet védő cső fedelét. Óvatosan húzza ki a sólészelepet a védőcsőből, majd ellenőrizze, illetve állítsa be az "X" méretet (lásd 2. ábra). Ezután tegye vissza sólészelepet a védőcsőbe, majd tegye vissza védőcső fedelét. Töltse fel regenerálósóval a kabinetet, majd tegye vissza a zárófedelet. Lassan nyissa ki a nyersvíz elzárót, és engedjen vizet a berendezésre. Nyomja be az (T1 jelű) gombot legalább 5 másodpercig, majd engedje el: a víz elkezd beáramlani a készülékbe. Hagyja legalább 10 percig a víztöltést, majd szakítsa meg a folyamatot az és gomb egyszerre történő benyomásával. A vízáramlás megszűnik (a vezérlőfejen nem ég lámpa), és a kijelző a beállított időt vagy a kapacitást mutatja. A BEWAMAT berendezés most üzemkész. A mennyiségvezérelt "SE" és "SE Bio" típusoknál ellenőrizze a vezérlőfej számlálóját, oly módon, hogy nyisson meg egy csapolót a kezelt víz hálózaton, és figyelje a kapacitáskijelzés változását a kijelzőn (legalább 1 liter víz elfolyatása szükséges). A MARADÉKKEMÉNYSÉG BEÁLLÍTÁSA A kezelt víz maradékkeménységének beállítása a következő módon lehetséges. Használja az AquaTest keménység gyorstesztet. Engedjen ki egy kis kezelt vizet mintának, majd ellenőrizze annak keménységét a gyorsteszttel. Az eredmény függvényében a maradékkeménység beszabályozó szelepet (13. tétel) óvatosan állítsa át, majd vizsgáljon meg egy újabb mintát. Az eljárást addig folytassa, amíg a kívánt maradékkeménységet be nem állítja. Csavarja be teljesen a B gombot, majd nyissa meg egy 1/2 vagy 3/4 fordulattal. Nyisson meg kismértékben egy csapot a lágyító után, és állítsa be a kívánt maradékkeménységet az A gomb forgatásával (kis vízmennyiségre): az óramutató járásával megegyező irányba forgatva növelheti, ellentétes irányba forgatva csökkentheti a maradékkeménységet. Ezután nyisson ki több csapot teljesen a lágyító után, és ismét állítsa a be a maradékkeménységet (nagy vízmennyiségre): a gomb becsavarásával csökkentheti, kicsavarásával növelheti a keménység mértékét. A maradékkeménység mérésére mindig az AquaTest-et használja. REGENERÁLÁS A regenerálás kézi elindításához nyomja be az 1 gombot legalább 5 másodpercig majd engedje el. A regenerálás elindul és automatikusan végigfut. Amennyiben a berendezést kerülőággal szerelte fel a hálózathoz, a regenerálás alatt lehetőség van azon át kezeletlen nyersvíz engedésére a hálózatba. A sólébeszívás alatt a kijelzőn a "bio" üzenet jelenik meg. Ha az elektronika nem megfelelő minőségű sólét érzékel, a beszívás után a "Sel-Salt" üzenet tűnik fel a kijelzőn. A hiba nyugtázására nyomja be a gombot. Amennyiben a regenerálás után a kezelt víz minősége

4 4. oldal, összesen: 5 nem megfelelő, indítson el egy újabb kézi regenerálást. Ellenőrizze, hogy a kabinet fel van-e töltve regenerálósóval. Sóléfelszívó cső 1 AUTOMATA / KÉZI ÜZEMMÓD A 3 gomb ("Auto/Manu") segítségével meg lehet szakítani a lágyító automatikus üzemét. Nyomja be a gombot legalább 5 másodpercig, majd engedje el: a kijelző el kezd villogni. Kézi üzemmódban a regenerálás a kapacitás kimerülése után nem megy végbe automatikusan, hanem csak akkor, ha az üzemeltető elindítja a kézi regenerálást. Az automata üzemmódba való visszatéréshez nyomja be újból a gombot legalább 5 másodpercig, majd engedje el: a kijelző villogása abbamarad. A BEWAMAT berendezés feszültség-kimaradás elleni védelemmel rendelkezik. Minden beprogramozott értéket elment az elektronika akkumulátorral védett memóriája. Az akkumulátor élettartama kb. 5 év. KARBANTARTÁS A berendezés rendszeres karbantartása csupán a működés ellenőrzését és a regenerálósó folyamatos utántöltését jelenti. Üzemszerű állapotban a kabinetben a víz nem érhet a só fölé. A regenerálósót maximum a kabinet belső falán lévő jelölésig lehet feltölteni. Évente egyszer a berendezést ki kell tisztítani: ehhez minden sót ki kell szedni a kabinetből, és a sólevet is le kell engedni. Ez utóbbihoz használja a kabinetszekrény alján lévő leeresztő csavart. Első használatkor a csavar és a tömítés levétele után a nyílást ki kell lyukasztani. Vegye ki óvatosan a kabinetszekrény alján lévő műanyag tálcát. Tisztítsa ki alaposan a kabinetszekrény belsejét és a műanyag tálcát. A mosóvizet maradéktalanul távolítsa el a kabinetből. Ezután tegye vissza a tálcát. Ügyeljen a helyes behelyezésre: BEWAMAT 25-ös típus esetén peremmel felfelé, BEWAMAT 50-es és 75-ös típus esetén peremmel lefelé tegye be. MEGFELELŐSÉGI NYILATKOZATOK : Az EC jelöléssel ellátott BEWAMAT berendezések megfelelnek az alábbi előírásoknak: - 89/336/EEC irányelv (03/05/89) az elektromágneses kompatibilitásról, és ennek módosításai: 92/31/EEC irányelv (28/04/92); 93/68/EEC irányelv (22/07/93) - 73/23/EEC irányelv (19/02/73) a meghatározott feszültséggel üzemelő elektromos berendezésekről, és ennek módosítása: 93/68/EEC irányelv (22/07/93) A BEWAMAT berendezésekre vonatkozik a 97/23/EEC irányelv (29/05/97) a nyomás alatti berendezésekről. A készülék megfelel az irányelv 3. pont 3. bekezdésének (tervezés és gyártás a használhatóság szabályai szerint), de nem sorolható be ezen irányelv I-től IV-ig kategóriáiba, így a berendezésre nem érvényesíthető az EC megjelölés nyomás alatti berendezésekre vonatkozó kitétele. Műszaki adatok: Hálózati feszültség Teljesítményfelvétel Maximum nyomás Minimum nyomás Minimum öblítővíz mennyiség 2 : 230 VAC, 50/60 Hz : 10 W (üzemi) : 50 W (regeneráláskor) : 6 bar, statikus : 1,5 bar, dinamikus : 0,5 m³/h Vízhőmérséklet : min. 1 C : max. 30 C Környezeti hőmérséklet : min. 5 C : max. 40 C "peremmel felfelé" "peremmel lefelé" Legalább havonta egyszer ellenőrizze a maradékkeménységet a kezelt vízben, és időnként a nyersvíz keménységét is. A berendezést legalább évente egyszer szakszervizzel át kell vizsgáltatni. Javasoljuk a karbantartásra átalánydíjas szerződés megkötését az Önhöz legközelebbi szakszervizzel. FERTŐTLENÍTÉS Meleg helyiségben történő hosszabb állás után a berendezés elfertőződhet. A fertőtlenítést csak szakszerviz végezheti. "Bio" típusú készüléknél lehetőség van automatikus gyantaágy fertőtlenítésre. Nyomja rá az 1 jelű elektromos dugaljat a sóléfelszívó cső (9. tétel) csatlakozócsonkján lévő 2 jelű szondára. Ezután indítson el egy kézi regenerálást a gyantaágy automatikus fertőtlenítéséhez. Típusnagyság Gyantamennyiség (liter) Kapacitás f x m 3, általános Kapacitás dh x m 3, általános Sófelhasználás regenerálásonként, kg Hasznos teljesítmény m 3 /h, minimum Hasznos teljesítmény m 3 /h, maximum ,

5 Nyersvíz bemenet (By-pass) Kezelt víz kimenet 1. ábra Előszűrő Csatornába BEWAMAT A = B = C = D = E = Méretek mm-ben Nyersvíz keménysége f dh BEWAMAT Kapacitás (liter) Üzemi tömegadatok BEWAMAT Kg BEWAMAT Kg BEWAMAT Kg 1.1 táblázat Üzemi nyomás Típus < 4 bar > 4 perc BEWAMAT perc 33 perc BEWAMAT perc 43 perc BEWAMAT perc 54 perc 1.3 táblázat Típus X méret X BEWAMAT 25 BEWAMAT 50 BEWAMAT mm 135 mm 185 mm 1.2 táblázat 2. ábra
