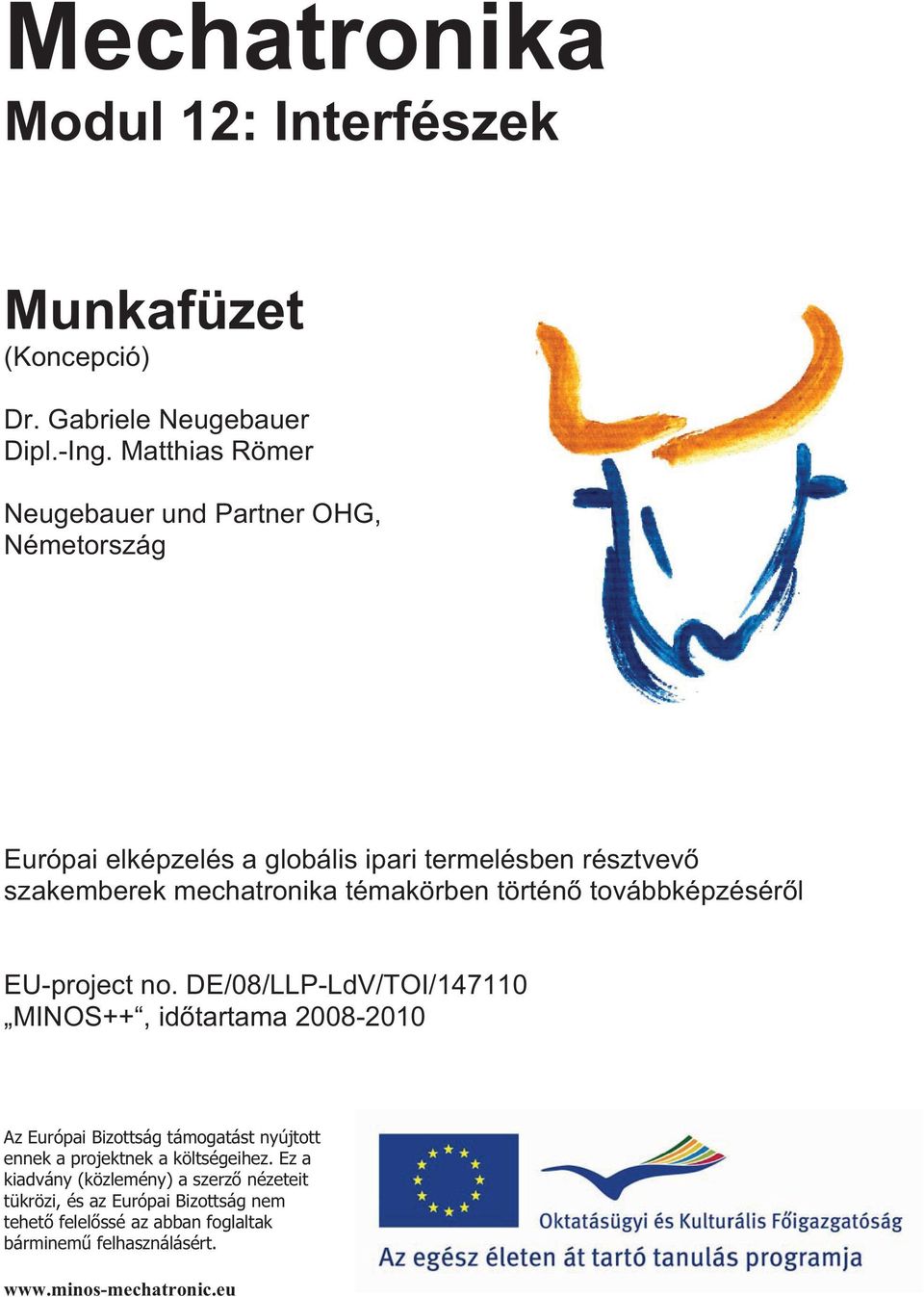

1 Mechatronika Modul 12: Interfészek Munkafüzet (Koncepció) Dr. Gabriele Neugebauer Dipl.-Ing. Matthias Römer Neugebauer und Partner OHG, Németország Európai elképzelés a globális ipari termelésben résztvev szakemberek mechatronika témakörben történ továbbképzésérl EU-project no. DE/08/LLP-LdV/TOI/ MINOS++, idtartama Az Európai Bizottság támogatást nyújtott ennek a projektnek a költségeihez. Ez a kiadvány (közlemény) a szerz nézeteit tükrözi, és az Európai Bizottság nem tehet felelssé az abban foglaltak bárminem felhasználásért.

2 A szakmai anyag elkészítésében és kipróbálásában az alábbi magáncégek és intézmények vettek részt Chemnitz-i Mszaki Egyetem, Szerszámgépek és Gyártási Folyamatok Intézete, Németország Projektvezetés Corvinus Egyetem, Informatikai Intézet, Magyarország Stockholm-i Egyetem, Szociológiai Intézet, Svédország Wroclaw-i Mszaki Egyetem, Gyártástechnológiai és Automatizálási Intézet, Lengyelország Henschke Consulting Drezda, Németország Christian Stöhr Unternehmensberatung, Németország Neugebauer und Partner OHG Drezda, Németország Korff Isomatic sp.z.o.o. Wroclaw, Lengyelország Euroregionális Ipari és Kereskedelmi Kamara Jelenia Gora, Lengyelország Dunaferr Dunaújváros, Magyarország Knorr-Bremse Kft. Kecskemét, Magyarország Nemzeti Szakképzési Intézet Budapest, Magyarország Tartalom: Jegyzet, munkafüzet és oktatói segédlet az alábbi témakörökhöz Modul 1: Alapismeretek Modul 2: Interkulturális kompetencia, Projektmenedzsment Modul 3: Folyadékok Modul 4: Elektromos meghajtók és vezérlések Modul 5: Mechatronikus komponensek Modul 6: Mechatronikus rendszerek és funkciók Modul 7: Üzembehelyezés, biztonság, teleservice Modul 8: Távkarbantartás és távdiagnosztika Modul 9: Gyors prototípusgyártás Modul 10: Robotika Modul 11: Európai migráció Modul 12: Interfészek További információ: Technische Universität Chemnitz Institut für Werkzeugmaschinen und Produktionsprozesse (Chemnitz-i Mszaki Egyetem, Szerszámgépek és Gyártási Folyamatok Intézete) Univ.-Prof. Dr.-Ing. habil. Prof. E.h. Dr.-Ing. E.h. Reimund Neugebauer Prof. Dr.-Ing. Dieter Weidlich Reichenhainer Straße 70, Chemnitz, Deutschland Tel.: +49(0) Fax: +49(0) Internet: 8

3 1 Elektromos hálózati ellátás 1. Gyakorlat:: Mi óvja meg az euró csatlakozót az aljazatról való nem kívánt leválasztástól? Mekkora az euró csatlakozók számára engedélyezett legnagyobb áramersség érték? Mi a megfelel energiafogyasztási érték 230V-nál, amikor a fogyasztó egy abszolút ohmos ellenállás? Mi a különbség a kontúrdugaszok és az érintésbiztos csatlakozók között? Az euró csatlakozókkal szemben az érintésbiztos csatlakozók lábának egy részét nem szigeteli manyag. Miért? Miért van szükség az érintésbiztos csatlakozókba beépített lyukra? Mi a haszna a francia rendszerben létez biztonsági érintkez pozíciójának más érintésbiztos csatlakozókkal összehasonlítva? 3

4 2. Gyakorlat:: Miért látják el Nagy-Britanniában a csatlakozókat mindig védelemmel? Milyen értékekkel rendelkeznek a csatlakozó biztosítékok Nagy- Britanniában? Miért használhatók Svájcban euró csatlakozók, de nem kontúrdugaszok? Hogyan védik a kétlábú csatlakozókat az USA-ban a polaritás megfordulása ellen? Miért egyforma vastagságú a háromlábú csatakozók mindkét lapos érintkez lába a kétlábú csatlakozóktól eltéren? Az adapterek lehetvé teszik a csatlakozók használatát különböz rendszer aljzatokkal együtt. Mit nem lehet elérni egyszer adapterekkel? 4

5 3. Gyakorlat:: Milyen hmérsékletig alkalmazhatóak nem-meleged csatlakozók? Mi gátolja meg a nem meleged eszközök csatlakozódugóinak a közepes és magas hmérséklet csatlakozókhoz való kapcsolódását? Mi teszi értelmetlenné a nem-meleged csatlakozók polaritás megfordítási védelmét? Mi a legnagyobb megengedett áramersség kisméret berendezések csatlakozói esetén? Mi a jelzése a házi izzólámpák foglalatának? Mi a jelzése a reflektoros kivitel magasfeszültség halogénlámpák fejelésének? Milyen jelents elnnyel bírnak a lítium elemek? 5

6 2 Számítógép interfészek 4. Gyakorlat: Mi a különbség a baud és a bit/s egységek között? Hány bájt van egy kilobájtban és egy kibibájtban? Mi a különbség a fél-duplex és full-duplex adatátvitel között? Hogyan illeszthet a Centronics csatlakozó 36 érintkezje a D alakú csatlakozó 25 érintkezjéhez? Mi a különbség egy számítógép párhuzamos interfészének nyomtató és szkenner portja között? Mi a hardverkulcs célja? 6

7 5. Gyakorlat: Hány eszköz csatlakoztatható egyidejleg egy RS-232 porthoz? Mit kell beállítani egy soros interfész mindkét, a kommunikációban részt vev felénél? Miért alacsonyabb a tényleges adatátviteli sebesség, mint az elméletileg lehetséges? Mi a jelentése a TxD és RxD jelöléseknek egy soros adatátvitel esetén? Mi a null modem kábel? Az egér és a billentyzet PS/2 portjai nem cserélhetk fel. Miért? 7

8 6. Gyakorlat: Miért rendelkezik egy USB kábel két különböz csatlakozóval? Mi a jelölése ezeknek a csatlakozóknak és hogyan kapcsolódnak? Legfeljebb hány eszköz csatlakoztatható egy USB porthoz? Hogyan növelhet ez a szám? Mi a legnagyobb megengedett hossza egy USB kábelnek két eszköz között? Mekkora az USB port maximális áramfelvétele? Mit jelent a hot csatlakozó fogalma? Azok az eszközök, amelyek csak egy USB porthoz kapcsolódva fogyasztanak áramot nem felelnek meg az USB specifikációknak. Miért? Miért hosszabb az USB csatlakozó két érintkezje más érintkezknél? 8
