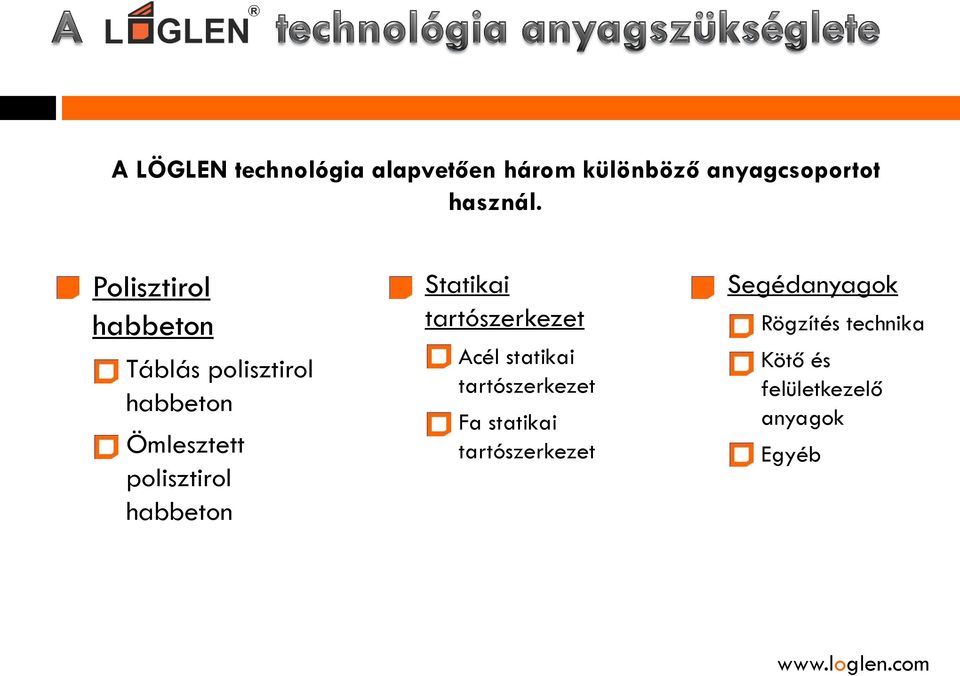

2 A LÖGLEN technológia alapvetően három különböző anyagcsoportot használ. Polisztirol habbeton Táblás polisztirol habbeton Ömlesztett polisztirol habbeton Statikai tartószerkezet Acél statikai tartószerkezet Fa statikai tartószerkezet Segédanyagok Rögzítés technika Kötő és felületkezelő anyagok Egyéb

habbeton Statikai tartószerkezet Acél statikai tartószerkezet Fa statikai

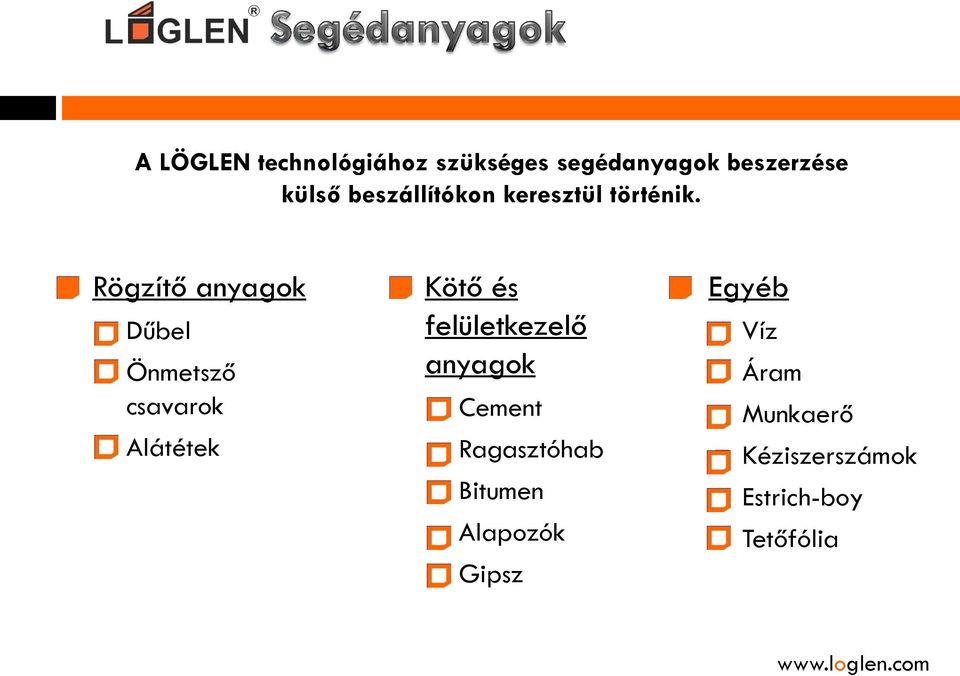

3 A LÖGLEN technológiához szükséges segédanyagok beszerzése külső beszállítókon keresztül történik. Rögzítő anyagok Dűbel Önmetsző csavarok Alátétek Kötő és felületkezelő anyagok Cement Ragasztóhab Bitumen Alapozók Gipsz Egyéb Víz Áram Munkaerő Kéziszerszámok Estrich-boy Tetőfólia

Rögzítő anyagok Dűbel Önmetsző csavarok Alátétek Kötő és

4 A LÖGLEN építőanyag gyár a technológiához használt anyagcsoportokból az alábbi két anyagcsoportot gyártja. Polisztirol habbeton Táblás polisztirol habbeton Ömlesztett polisztirol habbeton Statikai tartószerkezet Acél statikai tartószerkezet Fa statikai tartószerkezet

Polisztirol habbeton Táblás polisztirol habbeton Ömlesztett

5 Táblás polisztirol habbeton vastagság szerinti standard méretek: 8 cm 10 cm 12 cm 15 cm Ömlesztett polisztirol habbeton: Zsákos kiszerelésben 125 literes szögletes kiszerelésben

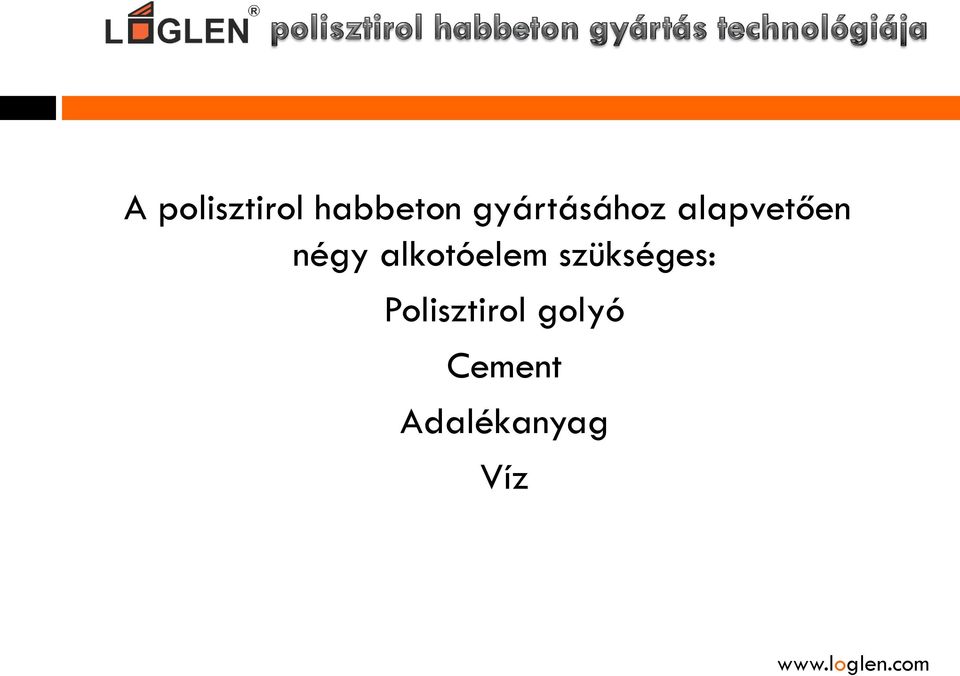

6 A polisztirol habbeton gyártásához alapvetően négy alkotóelem szükséges: Polisztirol golyó Cement Adalékanyag Víz

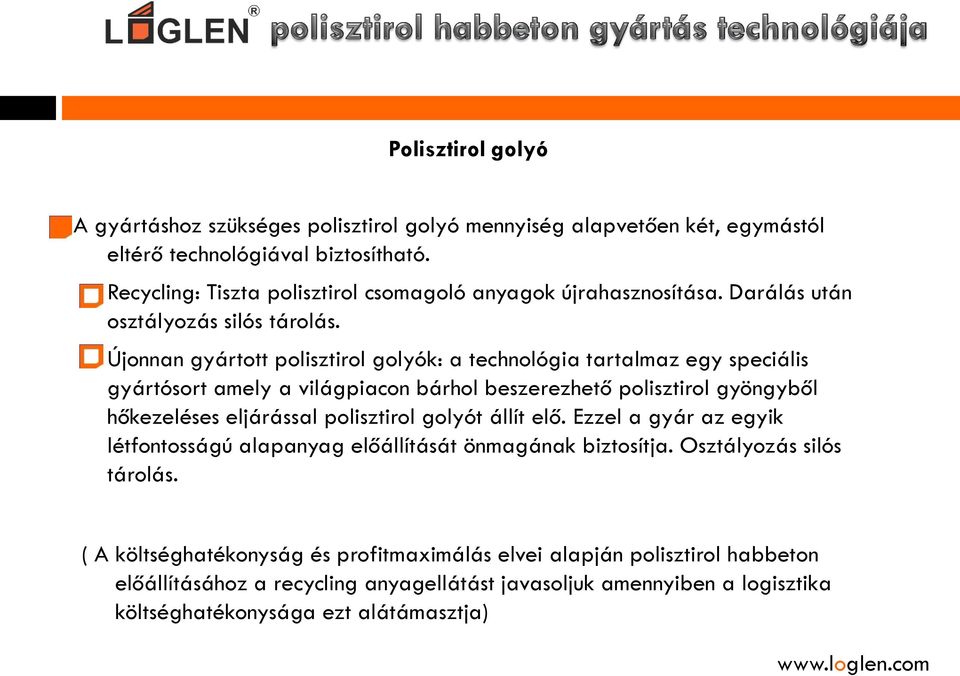

7 Polisztirol golyó A gyártáshoz szükséges polisztirol golyó mennyiség alapvetően két, egymástól eltérő technológiával biztosítható. Recycling: Tiszta polisztirol csomagoló anyagok újrahasznosítása. Darálás után osztályozás silós tárolás. Újonnan gyártott polisztirol golyók: a technológia tartalmaz egy speciális gyártósort amely a világpiacon bárhol beszerezhető polisztirol gyöngyből hőkezeléses eljárással polisztirol golyót állít elő. Ezzel a gyár az egyik létfontosságú alapanyag előállítását önmagának biztosítja. Osztályozás silós tárolás. ( A költséghatékonyság és profitmaximálás elvei alapján polisztirol habbeton előállításához a recycling anyagellátást javasoljuk amennyiben a logisztika költséghatékonysága ezt alátámasztja)

Újonnan gyártott polisztirol golyók: a technológia tartalmaz egy speciális gyártósort amely a világpiacon bárhol beszerezhető polisztirol gyöngyből hőkezeléses eljárással polisztirol

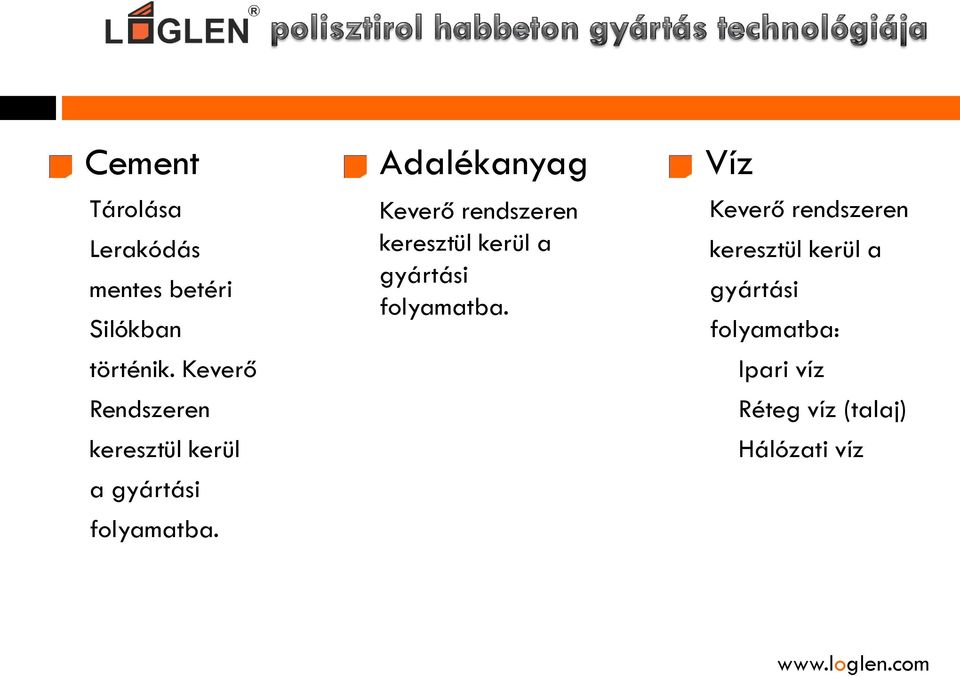

8 Cement Tárolása Lerakódás mentes betéri Silókban történik. Keverő Rendszeren keresztül kerül a gyártási folyamatba. Adalékanyag Keverő rendszeren keresztül kerül a gyártási folyamatba. Víz Keverő rendszeren keresztül kerül a gyártási folyamatba: Ipari víz Réteg víz (talaj) Hálózati víz

Adalékanyag Keverő rendszeren keresztül kerül a gyártási folyamatba.

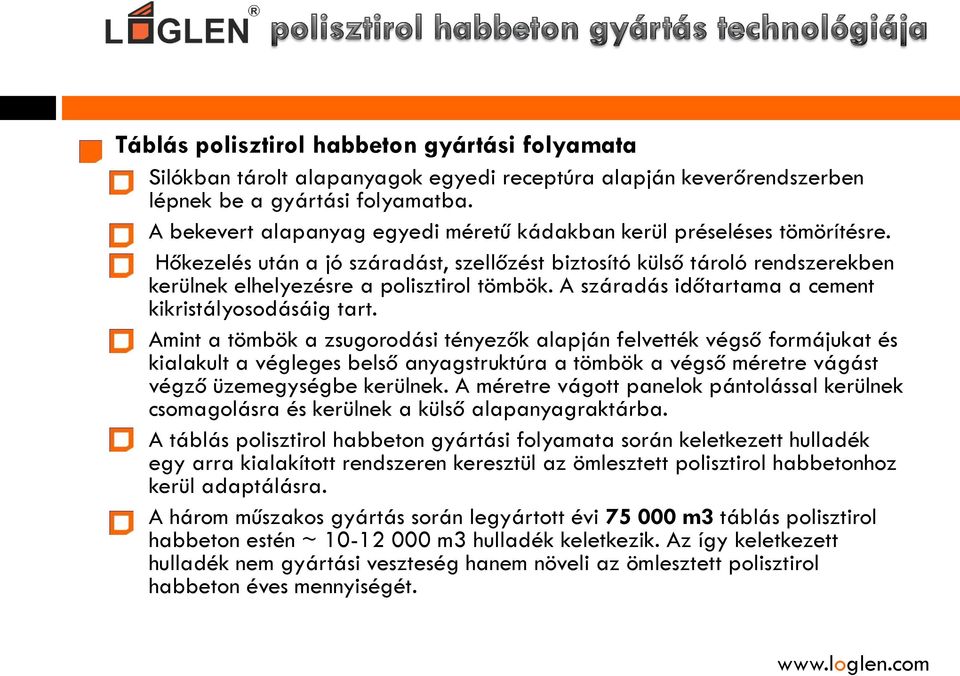

9 Táblás polisztirol habbeton gyártási folyamata Silókban tárolt alapanyagok egyedi receptúra alapján keverőrendszerben lépnek be a gyártási folyamatba. A bekevert alapanyag egyedi méretű kádakban kerül préseléses tömörítésre. Hőkezelés után a jó száradást, szellőzést biztosító külső tároló rendszerekben kerülnek elhelyezésre a polisztirol tömbök. A száradás időtartama a cement kikristályosodásáig tart. Amint a tömbök a zsugorodási tényezők alapján felvették végső formájukat és kialakult a végleges belső anyagstruktúra a tömbök a végső méretre vágást végző üzemegységbe kerülnek. A méretre vágott panelok pántolással kerülnek csomagolásra és kerülnek a külső alapanyagraktárba. A táblás polisztirol habbeton gyártási folyamata során keletkezett hulladék egy arra kialakított rendszeren keresztül az ömlesztett polisztirol habbetonhoz kerül adaptálásra. A három műszakos gyártás során legyártott évi m3 táblás polisztirol habbeton estén ~ m3 hulladék keletkezik. Az így keletkezett hulladék nem gyártási veszteség hanem növeli az ömlesztett polisztirol habbeton éves mennyiségét.

A száradás időtartama a cement kikristályosodásáig tart.

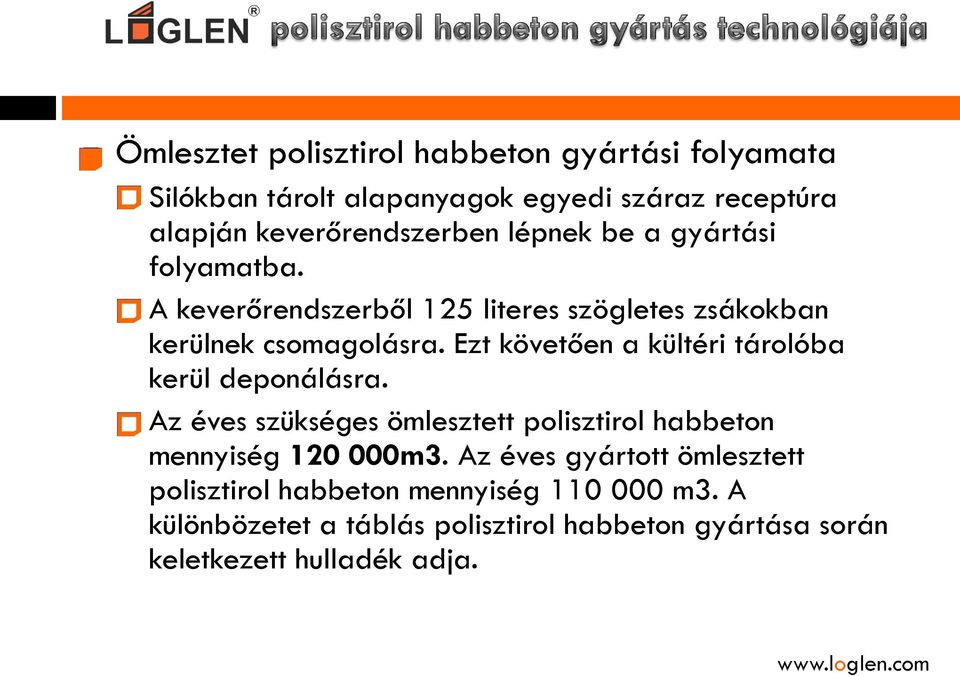

10 Ömlesztet polisztirol habbeton gyártási folyamata Silókban tárolt alapanyagok egyedi száraz receptúra alapján keverőrendszerben lépnek be a gyártási folyamatba. A keverőrendszerből 125 literes szögletes zsákokban kerülnek csomagolásra. Ezt követően a kültéri tárolóba kerül deponálásra. Az éves szükséges ömlesztett polisztirol habbeton mennyiség m3. Az éves gyártott ömlesztett polisztirol habbeton mennyiség m3. A különbözetet a táblás polisztirol habbeton gyártása során keletkezett hulladék adja.

Ezt követően a kültéri tárolóba kerül deponálásra. Az éves szükséges ömlesztett polisztirol habbeton mennyiség 120 000m3.

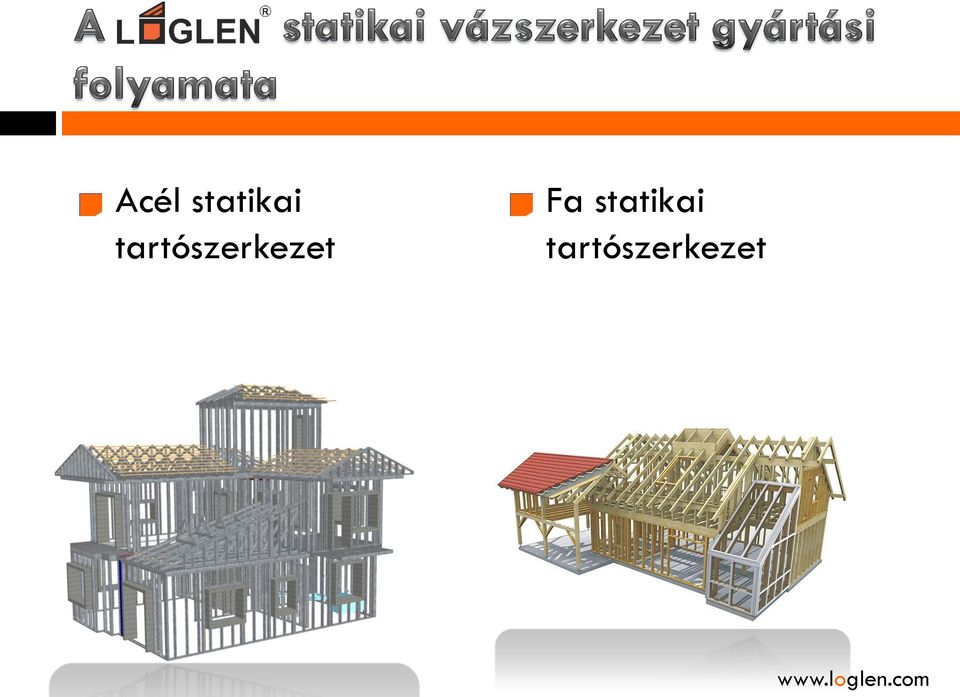

11 Acél statikai tartószerkezet Fa statikai tartószerkezet

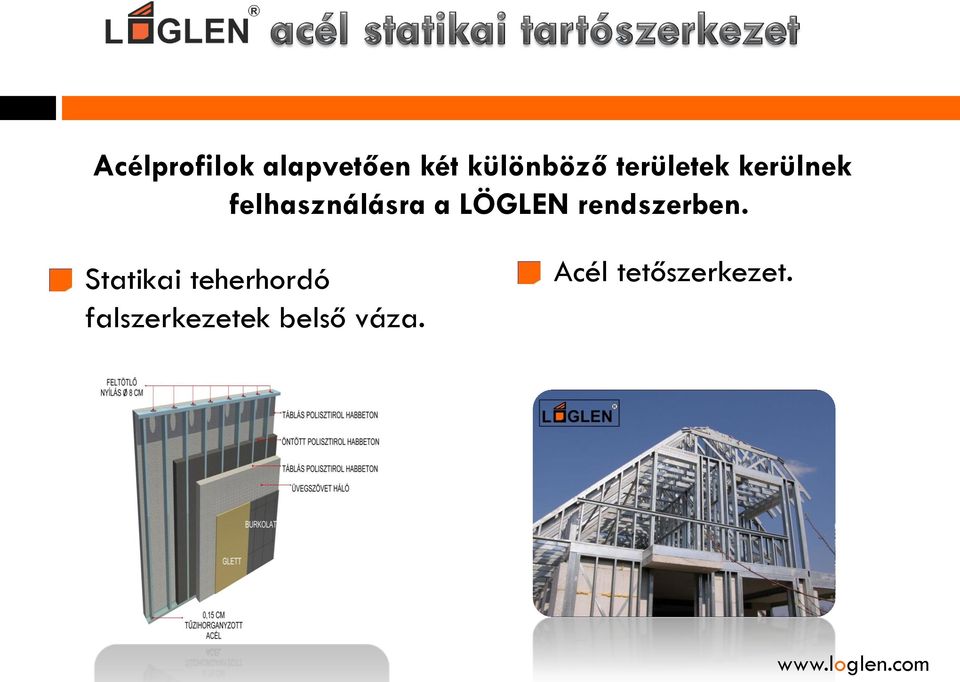

12 Acélprofilok alapvetően két különböző területek kerülnek felhasználásra a LÖGLEN rendszerben. Statikai teherhordó falszerkezetek belső váza. Acél tetőszerkezet.

13 Statikai teherhordó falszerkezetek belső vázához illetve az acél tetőszerkezethez felhasznált profilok gyártását speciális megmunkáló gépsor végzi.

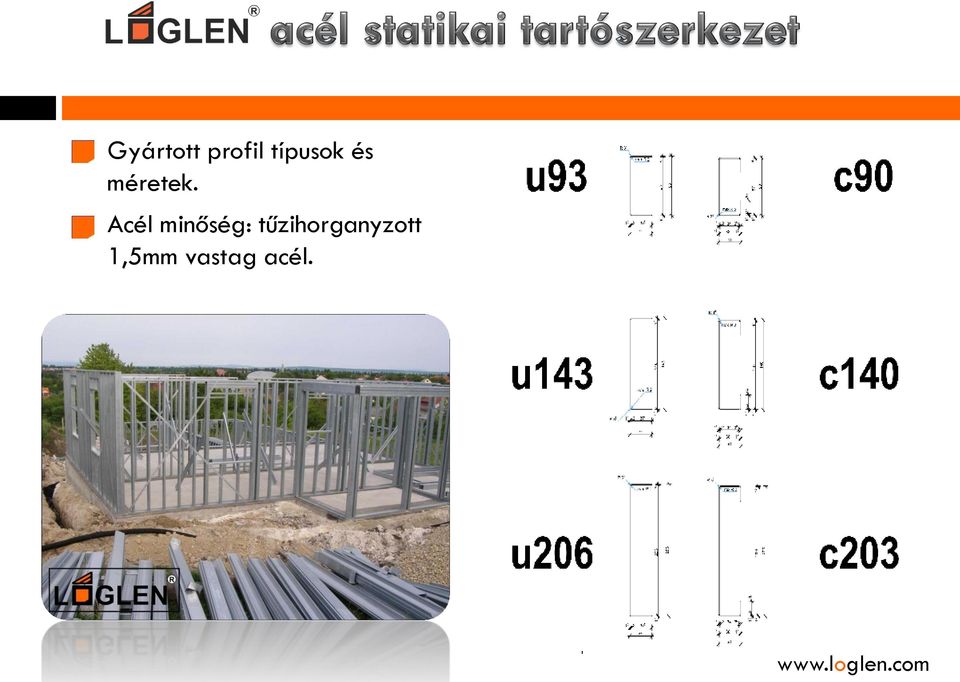

14 Gyártott profil típusok és méretek. Acél minőség: tűzihorganyzott 1,5mm vastag acél.

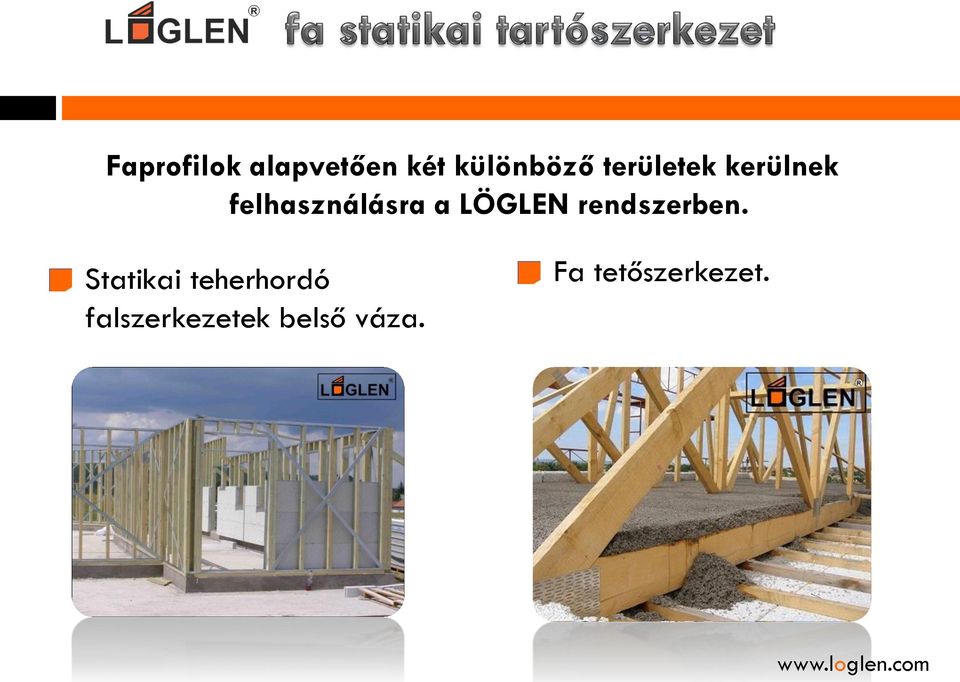

15 Faprofilok alapvetően két különböző területek kerülnek felhasználásra a LÖGLEN rendszerben. Statikai teherhordó falszerkezetek belső váza. Fa tetőszerkezet.

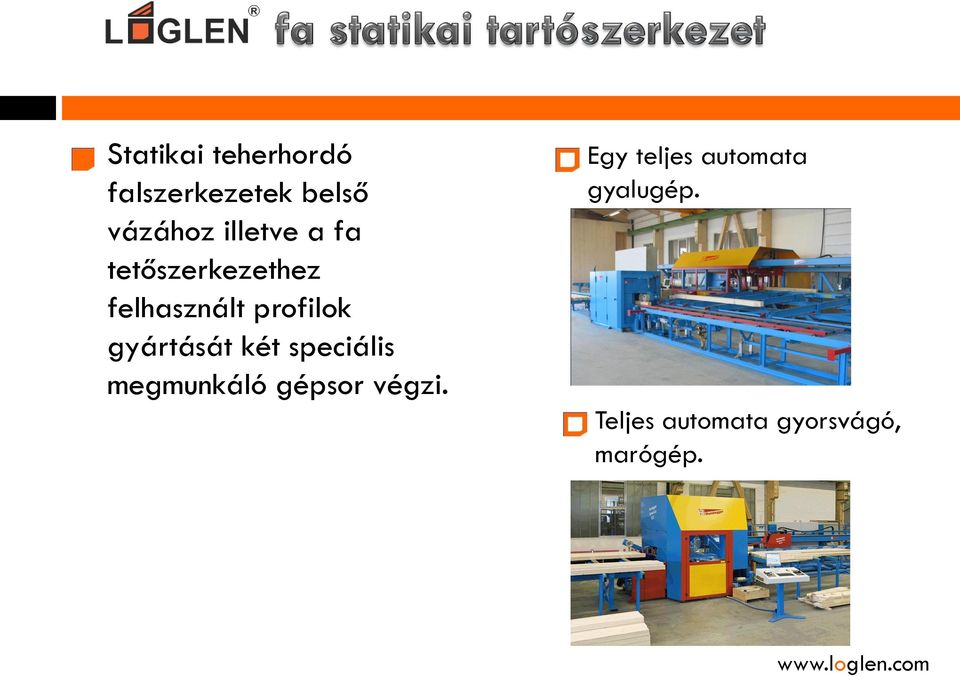

16 Statikai teherhordó falszerkezetek belső vázához illetve a fa tetőszerkezethez felhasznált profilok gyártását két speciális megmunkáló gépsor végzi. Egy teljes automata gyalugép. Teljes automata gyorsvágó, marógép.

gyártását két speciális megmunkáló gépsor végzi.

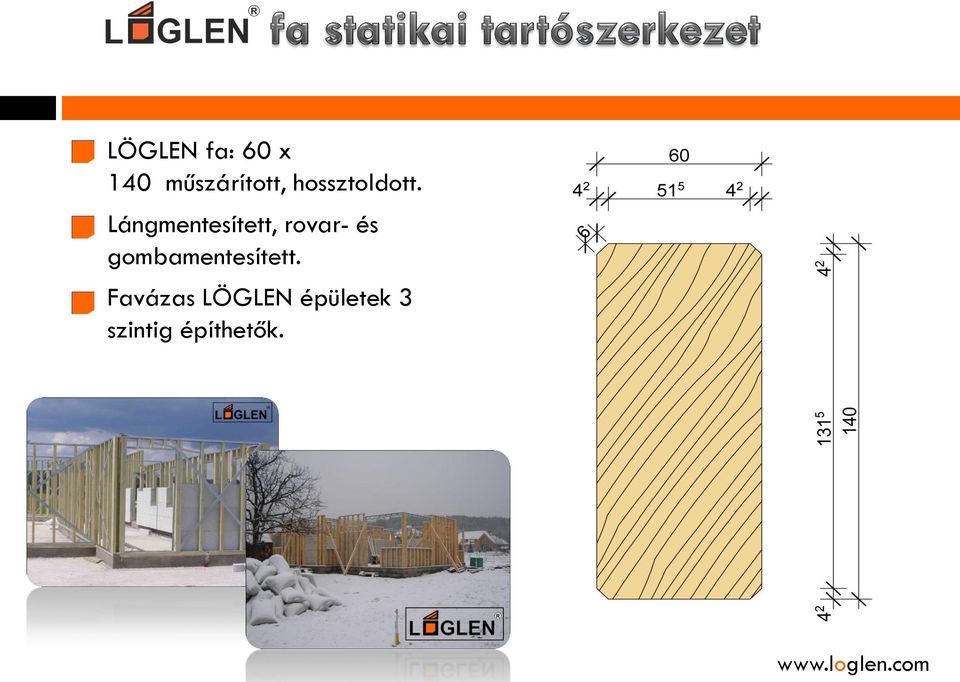

18 LÖGLEN fa: 60 x 140 műszárított, hossztoldott. Lángmentesített, rovar- és gombamentesített. Favázas LÖGLEN épületek 3 szintig építhetők.

19 Polisztirol habbeton gyár egység Acél gyár egység Fa gyár egység Iroda és oktató központ Külső készanyag raktár

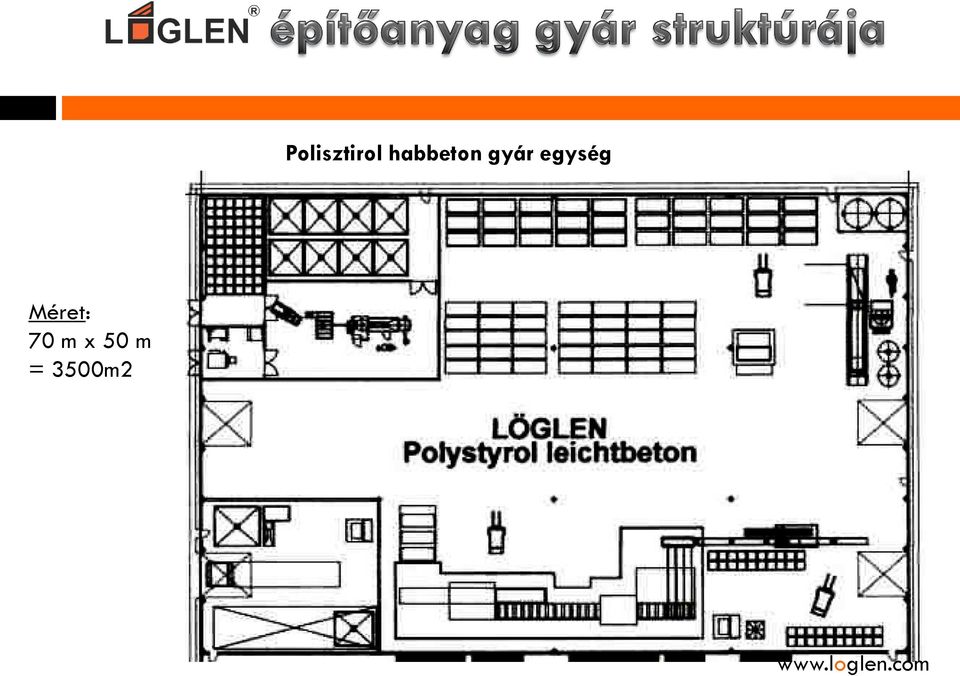

20 Polisztirol habbeton gyár egység Méret: 70 m x 50 m = 3500m2

21 Acél gyár egység Méret: 70 m x 15 m = 1050m2

22 Fa gyár egység Méret: 70 m x 15 m = 1050m2

23 Külső készanyag raktár Kapacitás: Táblás polisztirol habbeton m3 Ömlesztett polisztirol habbeton 3 000m3

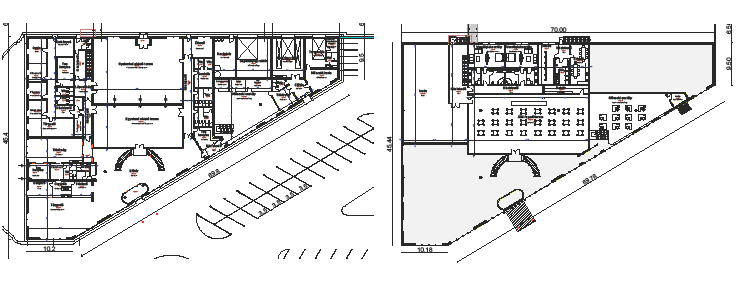

24 Iroda és oktató központ Földszint Emelet 2105,8 m2 1143,9 m2

25 Iroda és oktató központ Iroda és oktató központ hármas funkciója A LÖGLEN építőanyag gyár operatív irányításának központja. A LÖGLEN építőanyag gyár logisztikai raktározás, karbantartási, szociális kiszolgáló egységeinek helye. Elméleti és gyakorlati oktató központ, K+F labor, LÖGLEN konferencia központ.

26 A LÖGLEN építőanyag gyár működését kiszolgáló egyéb rendszerek. Szoftverek Hardverek Oktatási, képzési programok

27 Szoftverek: Építész tervező szoftver Statikai szoftver Gyártmány tervező szoftver Gyártás technológiai szoftver Logisztikai, anyagmozgatási, raktározási szoftver

28 Hardverek: A felsorolt szoftverek működtetéséhez szükséges hardverállomány

29 Oktatási, képzési programok: Építészmérnök képzés Statikus mérnök képzés Gyártmánytervező mérnök képzés Gyártástechnológus képzés Gépkarbantartói képzés Logisztikus képzés Épület kivitelezői képzés Minőség ellenőri képzés Oktatói képzés Stb.

30 Polisztirol habbeton : Táblás m3 Ömlesztett m3 Acélprofil gyártó gépsor 60%-os kapacitással kiszolgálja a habbetonhoz szükséges mennyiséget Faprofil gyártó gépsor 60%-os kapacitással kiszolgálja a habbetonhoz szükséges mennyiséget A LÖGLEN építőanyag gyár ezeket a mennyiségeket három műszakos kapacitás mellett produkálja. Ez az éves kapacitás ~ m2 LÖGLEN épülethez szükséges alapanyagot jelent. A LÖGLEN Standard gyár mérete és kapacitása 10 millió fős lélekszámú közösségre lett vetítve. Egy ilyen lélekszámú közösség éves új építésű ingatlanigényének 3-4% - át biztosítja.

31 LÖGLEN építőanyag gyár fogadására alkalmas ipari terület paraméterei A gyár telepítéséhez szükséges min. 3 hektár ipari terület. Kamionforgalom számára könnyen megközelíthető legyen, mivel a három műszakos üzemelés esetén napi kamion bonyolítja a logisztikát. A területnek körül kell lenni kerítve. A területnek olyan közlekedésre alkalmas útborítással kell rendelkeznie, amely alkalmas ennek a nagyságrendű kamionforgalomnak a kiszolgálására.

32 LÖGLEN építőanyag gyár fogadására alkalmas ipari terület paraméterei A terület infrastrukturális ellátottsága tekintetében az alábbi adatok az irányadóak: A gyárhoz szükséges energia felhasználás:3x250 Amper Tartalmazza: a gyár összes műszaki berendezésének áramellátását iroda épületet áramellátását, a gyárterület külső világítását. A gyárhoz szükséges vízfelhasználás: m 3 /év kb. 800m 3 /hó 1m 3 polisztirol habbetonhoz ~133 l víz felhasználása szükséges A víz használata: ipari: fúrt kút, rétegvíz, vezetékes víz tisztított technológia édes víz A zöld terület öntözéséhez: csapadékvíz, ha lehetőség van rá Az épület tűzbesorolása: nem fokozottan tűzveszélyes

40 LÖGLEN Google Earth
