1 Egy termékcsalád minden esetre Az OBO T-sorozata Új leágazódobozok: egy termékcsalád, hét méretben, hat különböző kivitelben. VBS ÖsszekötŒ és rögzítœrendszerek

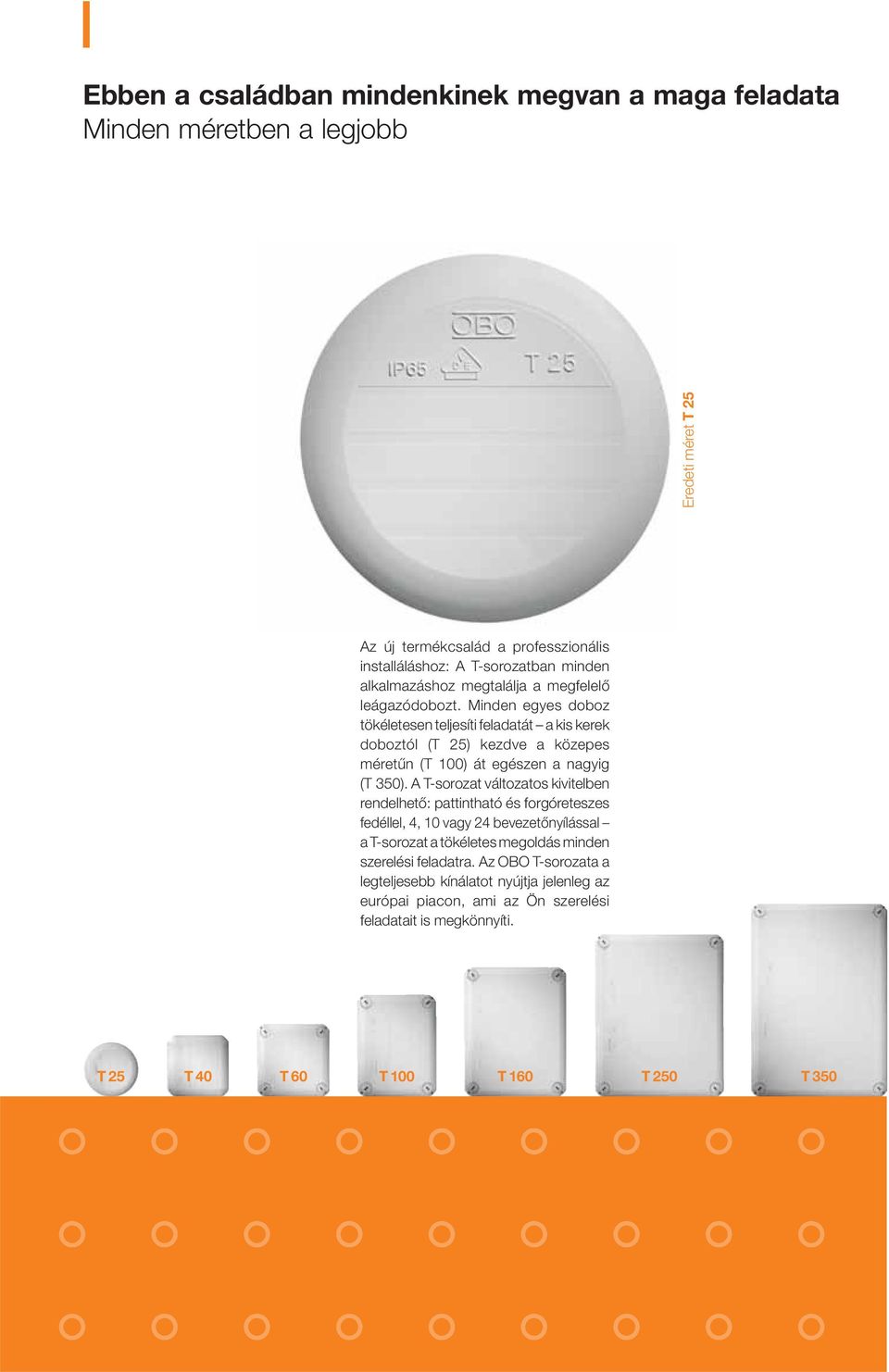

2 Ebben a családban mindenkinek megvan a maga feladata Minden méretben a legjobb Eredeti méret T 25 Az új termékcsalád a professzionális installáláshoz: A T-sorozatban minden alkalmazáshoz megtalálja a megfelelœ leágazódobozt. Minden egyes doboz tökéletesen teljesíti feladatát a kis kerek doboztól (T 25) kezdve a közepes méretın (T 100) át egészen a nagyig (T 350). A T-sorozat változatos kivitelben rendelhetœ: pattintható és forgóreteszes fedéllel, 4, 10 vagy 24 bevezetœnyílással a T-sorozat a tökéletes megoldás minden szerelési feladatra. Az OBO T-sorozata a legteljesebb kínálatot nyújtja jelenleg az európai piacon, ami az Ön szerelési feladatait is megkönnyíti. T 25 T 40 T 60 T 100 T 160 T 250 T 350

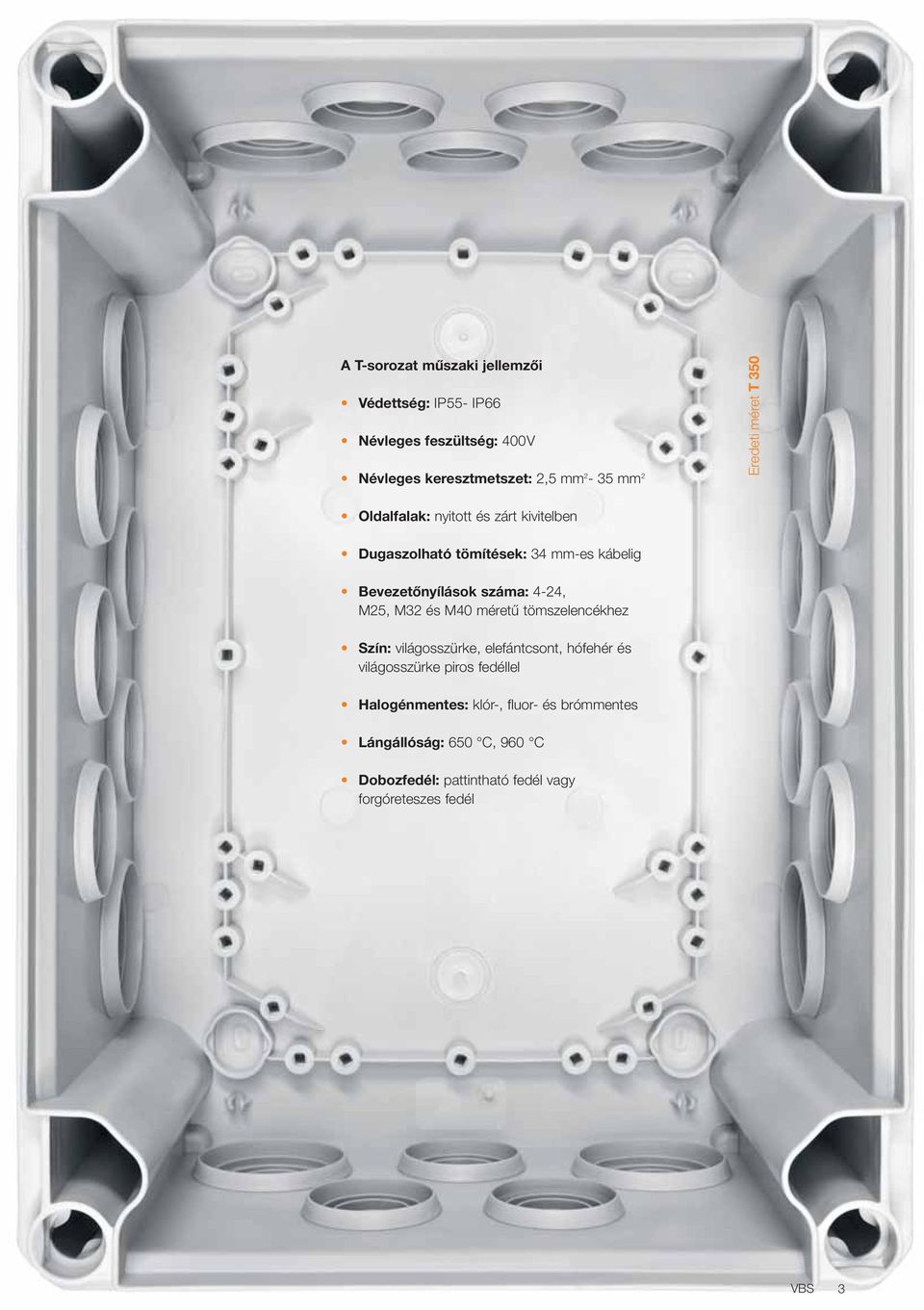

3 A T-sorozat műszaki jellemzői Védettség: IP55- IP66 Névleges feszültség: 400V Névleges keresztmetszet: 2,5 mm 2-35 mm 2 Eredeti méret T 350 Oldalfalak: nyitott és zárt kivitelben Dugaszolható tömítések: 34 mm-es kábelig Bevezetőnyílások száma: 4-24, M25, M32 és M40 méretı tömszelencékhez Szín: világosszürke, elefántcsont, hófehér és világosszürke piros fedéllel Halogénmentes: klór-, fluor- és brómmentes Lángállóság: 650 C, 960 C Dobozfedél: pattintható fedél vagy forgóreteszes fedél VBS 3

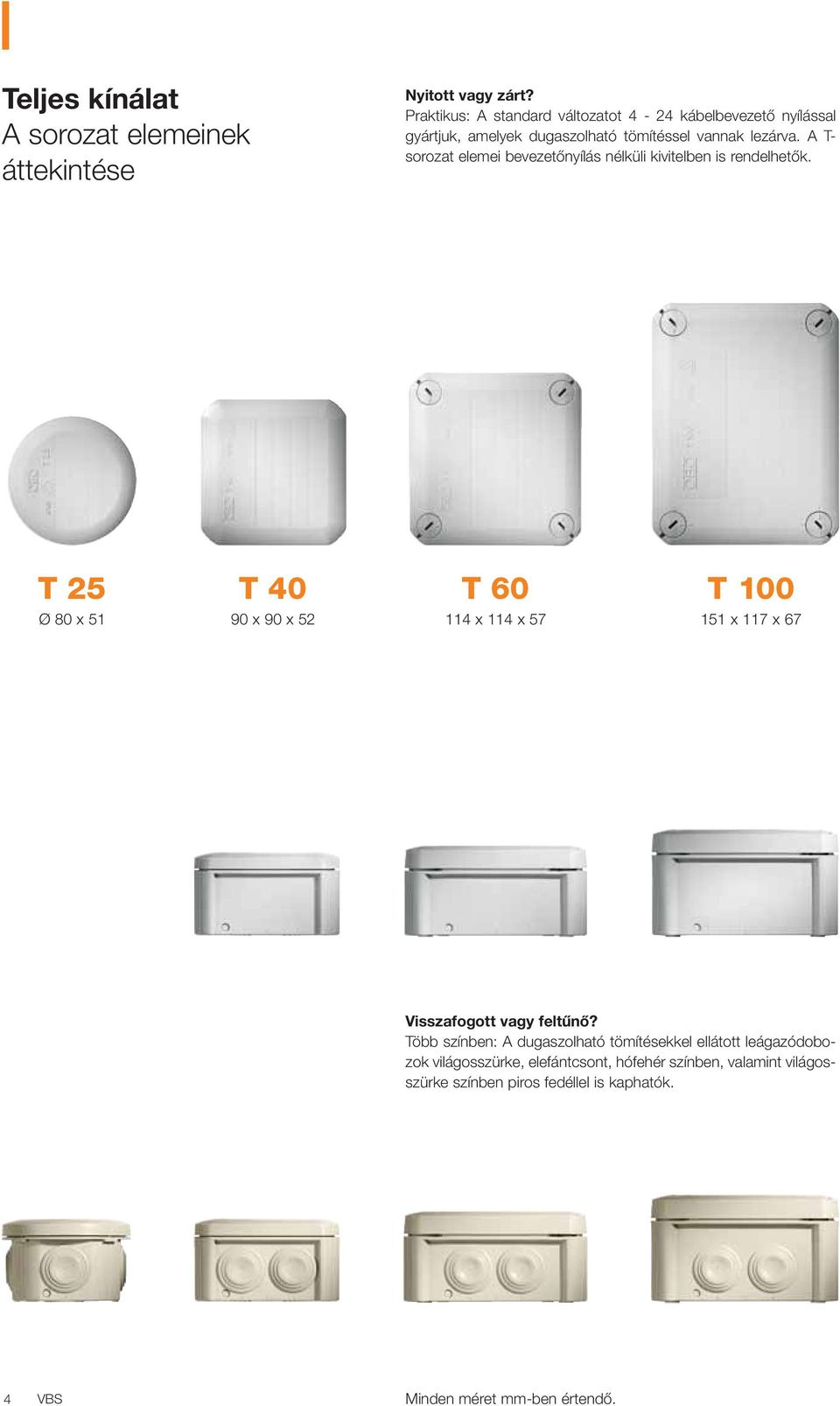

4 Teljes kínálat A sorozat elemeinek áttekintése Nyitott vagy zárt? Praktikus: A standard változatot 4-24 kábelbevezetœ nyílással gyártjuk, amelyek dugaszolható tömítéssel vannak lezárva. A T- sorozat elemei bevezetœnyílás nélküli kivitelben is rendelhetœk. T 25 T 40 T 60 T 100 Ø 80 x x 90 x x 114 x x 117 x 67 Visszafogott vagy feltűnő? Több színben: A dugaszolható tömítésekkel ellátott leágazódobozok világosszürke, elefántcsont, hófehér színben, valamint világosszürke színben piros fedéllel is kaphatók. 4 VBS Minden méret mm-ben értendœ.

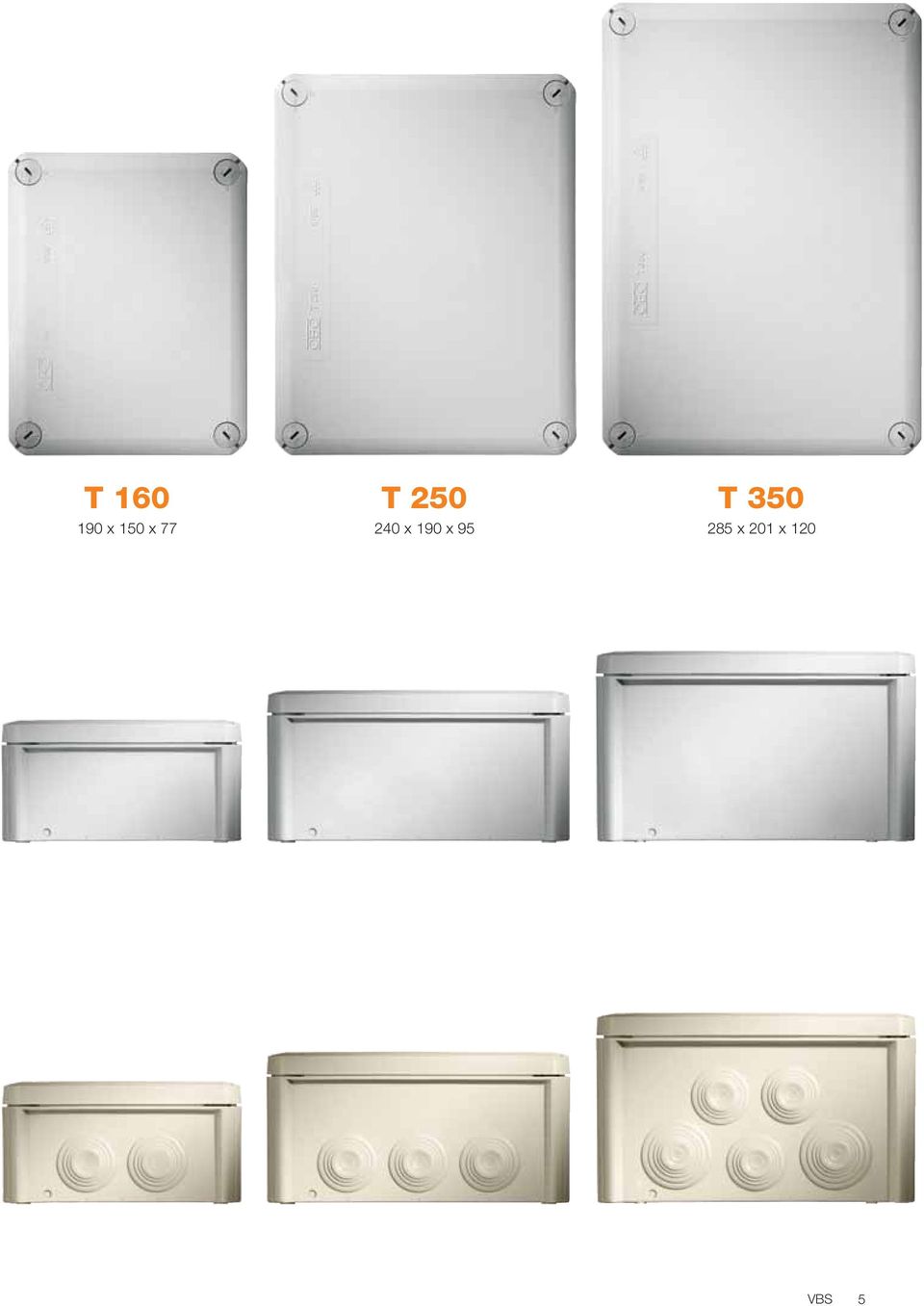

5 T x 150 x 77 T x 190 x 95 T x 201 x 120 VBS 5

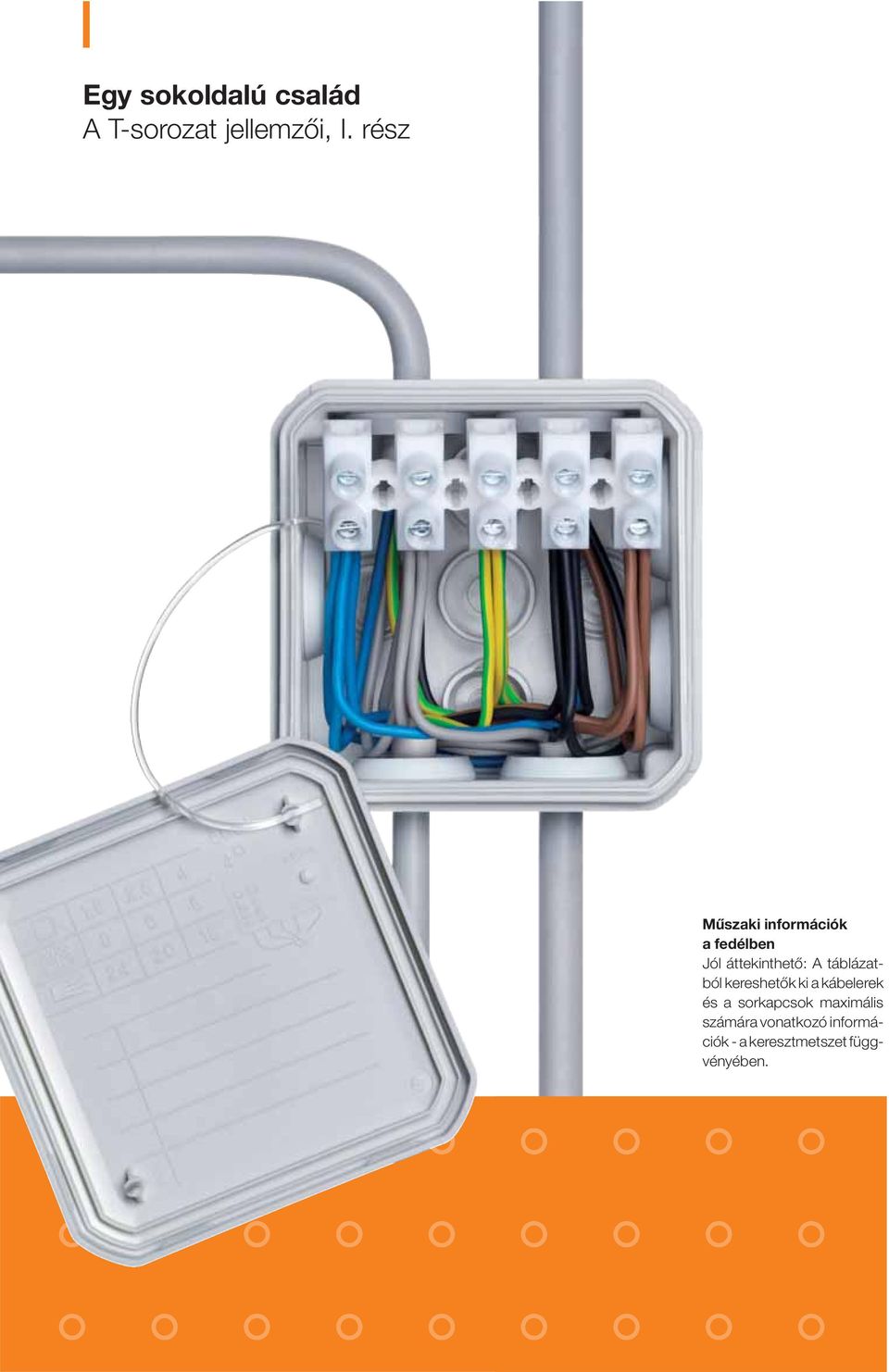

6 Egy sokoldalú család A T-sorozat jellemzœi, I. rész Műszaki információk a fedélben Jól áttekinthetœ: A táblázatból kereshetœk ki a kábelerek és a sorkapcsok maximális számára vonatkozó információk - a keresztmetszet függvényében.

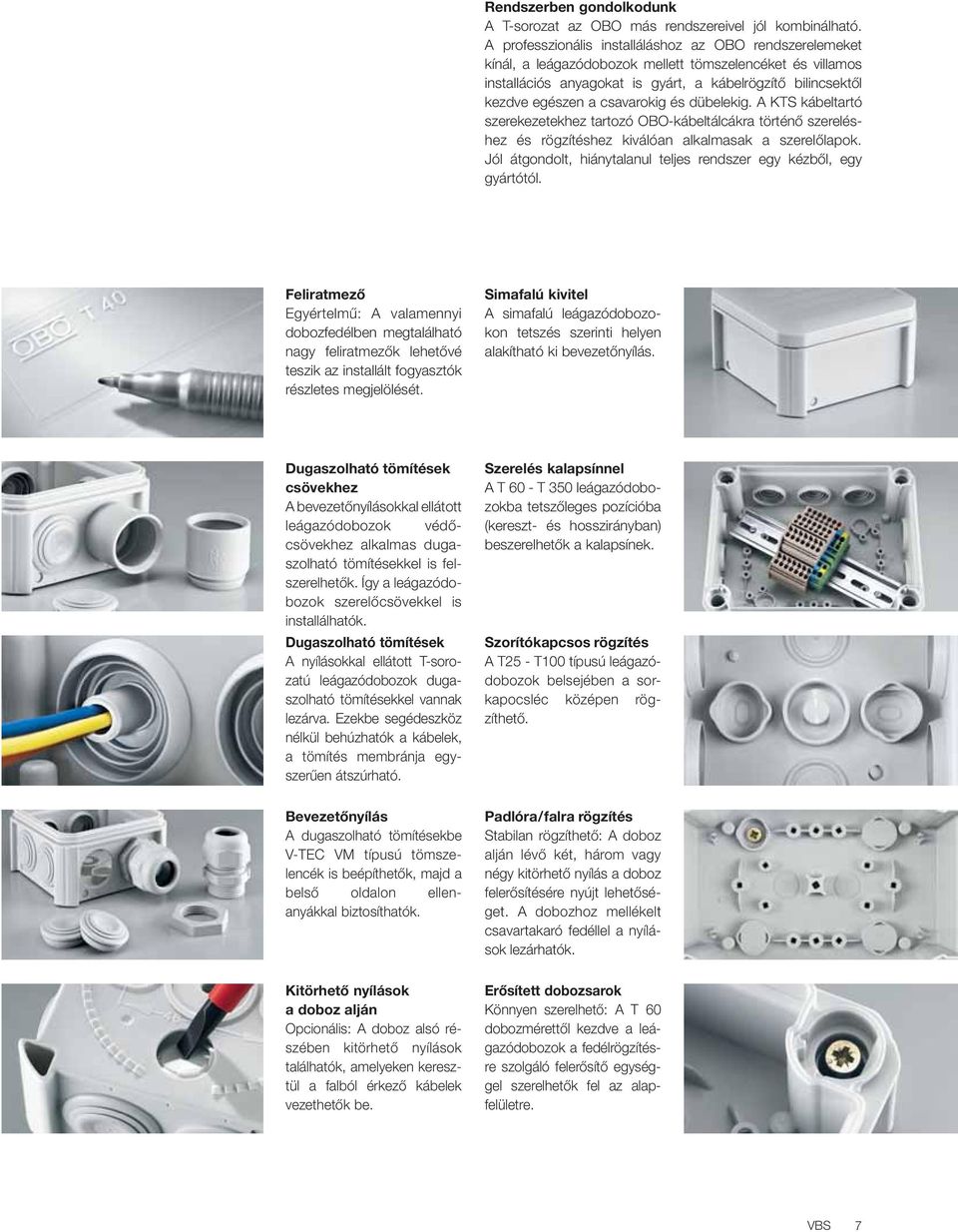

7 Rendszerben gondolkodunk A T-sorozat az OBO más rendszereivel jól kombinálható. A professzionális installáláshoz az OBO rendszerelemeket kínál, a leágazódobozok mellett tömszelencéket és villamos installációs anyagokat is gyárt, a kábelrögzítœ bilincsektœl kezdve egészen a csavarokig és dübelekig. A KTS kábeltartó szerekezetekhez tartozó OBO-kábeltálcákra történœ szereléshez és rögzítéshez kiválóan alkalmasak a szerelœlapok. Jól átgondolt, hiánytalanul teljes rendszer egy kézbœl, egy gyártótól. Feliratmező Egyértelmı: A valamennyi dobozfedélben megtalálható nagy feliratmezœk lehetœvé teszik az installált fogyasztók részletes megjelölését. Simafalú kivitel A simafalú leágazódobozokon tetszés szerinti helyen alakítható ki bevezetœnyílás. Dugaszolható tömítések csövekhez A bevezetœnyílásokkal ellátott leágazódobozok védœcsövekhez alkalmas dugaszolható tömítésekkel is felszerelhetœk. Így a leágazódobozok szerelœcsövekkel is installálhatók. Dugaszolható tömítések A nyílásokkal ellátott T-sorozatú leágazódobozok dugaszolható tömítésekkel vannak lezárva. Ezekbe segédeszköz nélkül behúzhatók a kábelek, a tömítés membránja egyszerıen átszúrható. Bevezetőnyílás A dugaszolható tömítésekbe V-TEC VM típusú tömszelencék is beépíthetœk, majd a belsœ oldalon ellenanyákkal biztosíthatók. Kitörhető nyílások a doboz alján Opcionális: A doboz alsó részében kitörhetœ nyílások találhatók, amelyeken keresztül a falból érkezœ kábelek vezethetœk be. Szerelés kalapsínnel A T 60 - T 350 leágazódobozokba tetszœleges pozícióba (kereszt- és hosszirányban) beszerelhetœk a kalapsínek. Szorítókapcsos rögzítés A T25 - T100 típusú leágazódobozok belsejében a sorkapocsléc középen rögzíthetœ. Padlóra/falra rögzítés Stabilan rögzíthetœ: A doboz alján lévœ két, három vagy négy kitörhetœ nyílás a doboz felerœsítésére nyújt lehetœséget. A dobozhoz mellékelt csavartakaró fedéllel a nyílások lezárhatók. Erősített dobozsarok Könnyen szerelhetœ: A T 60 dobozmérettœl kezdve a leágazódobozok a fedélrögzítésre szolgáló felerœsítœ egységgel szerelhetœk fel az alapfelületre. VBS 7

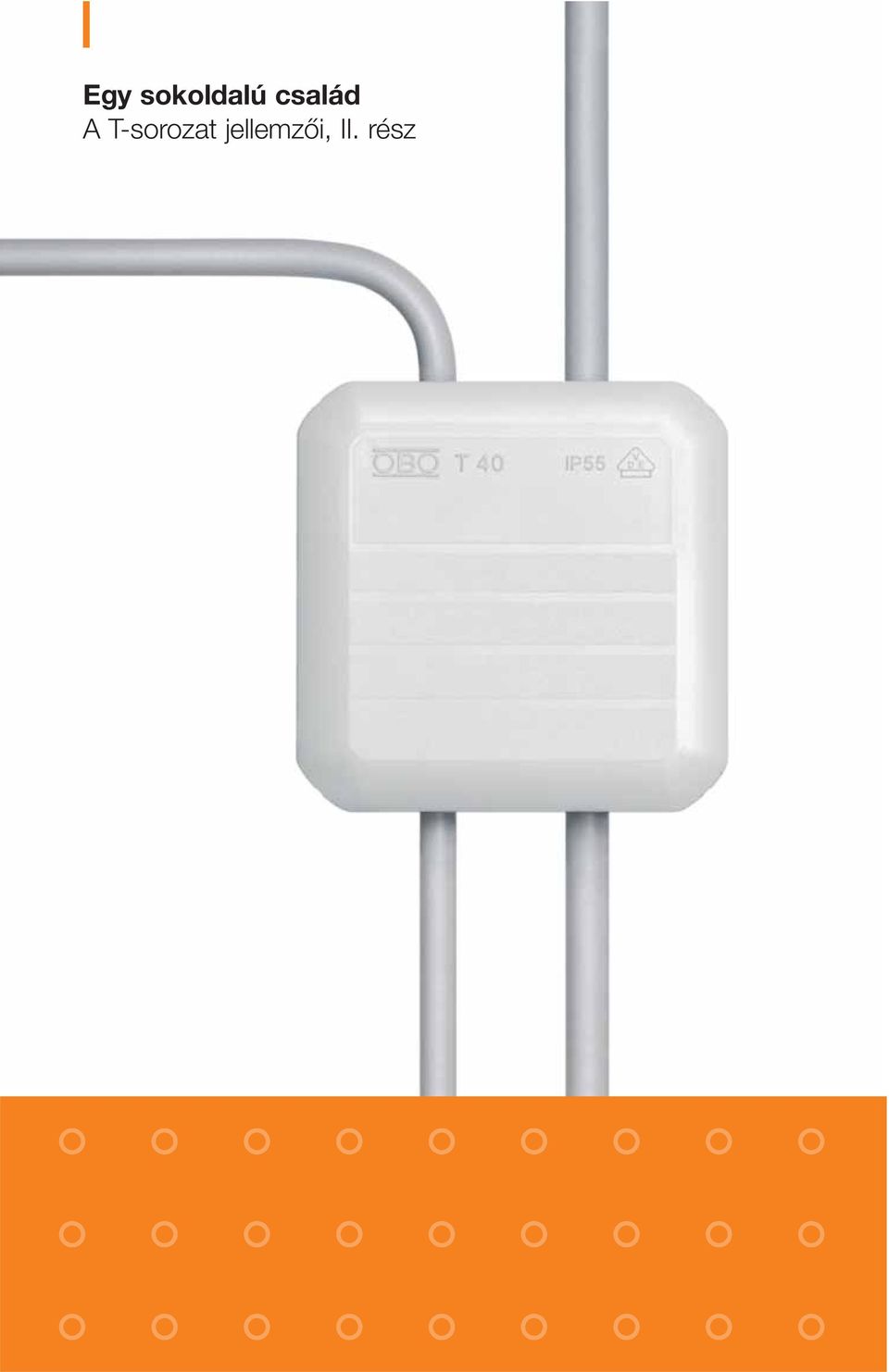

8 Egy sokoldalú család A T-sorozat jellemzœi, II. rész

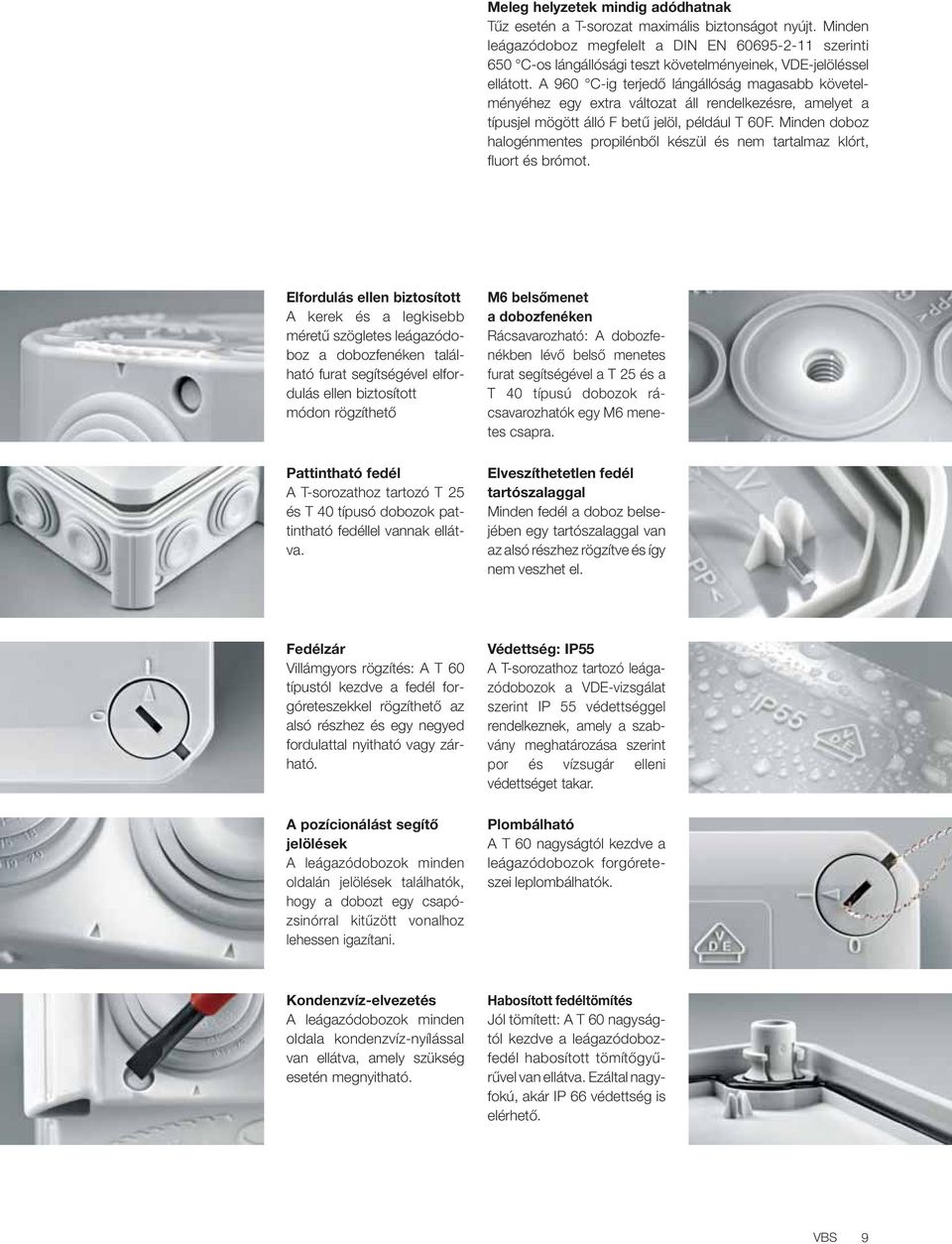

9 Meleg helyzetek mindig adódhatnak Tız esetén a T-sorozat maximális biztonságot nyújt. Minden leágazódoboz megfelelt a DIN EN szerinti 650 C-os lángállósági teszt követelményeinek, VDE-jelöléssel ellátott. A 960 C-ig terjedœ lángállóság magasabb követelményéhez egy extra változat áll rendelkezésre, amelyet a típusjel mögött álló F betı jelöl, például T 60F. Minden doboz halogénmentes propilénbœl készül és nem tartalmaz klórt, fluort és brómot. Elfordulás ellen biztosított A kerek és a legkisebb méretı szögletes leágazódoboz a dobozfenéken található furat segítségével elfordulás ellen biztosított módon rögzíthetœ Pattintható fedél A T-sorozathoz tartozó T 25 és T 40 típusó dobozok pattintható fedéllel vannak ellátva. M6 belsőmenet a dobozfenéken Rácsavarozható: A dobozfenékben lévœ belsœ menetes furat segítségével a T 25 és a T 40 típusú dobozok rácsavarozhatók egy M6 menetes csapra. Elveszíthetetlen fedél tartószalaggal Minden fedél a doboz belsejében egy tartószalaggal van az alsó részhez rögzítve és így nem veszhet el. Fedélzár Villámgyors rögzítés: A T 60 típustól kezdve a fedél forgóreteszekkel rögzíthetœ az alsó részhez és egy negyed fordulattal nyitható vagy zárható. A pozícionálást segítő jelölések A leágazódobozok minden oldalán jelölések találhatók, hogy a dobozt egy csapózsinórral kitızött vonalhoz lehessen igazítani. Védettség: IP55 A T-sorozathoz tartozó leágazódobozok a VDE-vizsgálat szerint IP 55 védettséggel rendelkeznek, amely a szabvány meghatározása szerint por és vízsugár elleni védettséget takar. Plombálható A T 60 nagyságtól kezdve a leágazódobozok forgóreteszei leplombálhatók. Kondenzvíz-elvezetés A leágazódobozok minden oldala kondenzvíz-nyílással van ellátva, amely szükség esetén megnyitható. Habosított fedéltömítés Jól tömített: A T 60 nagyságtól kezdve a leágazódobozfedél habosított tömítœgyırıvel van ellátva. Ezáltal nagyfokú, akár IP 66 védettség is elérhetœ. VBS 9

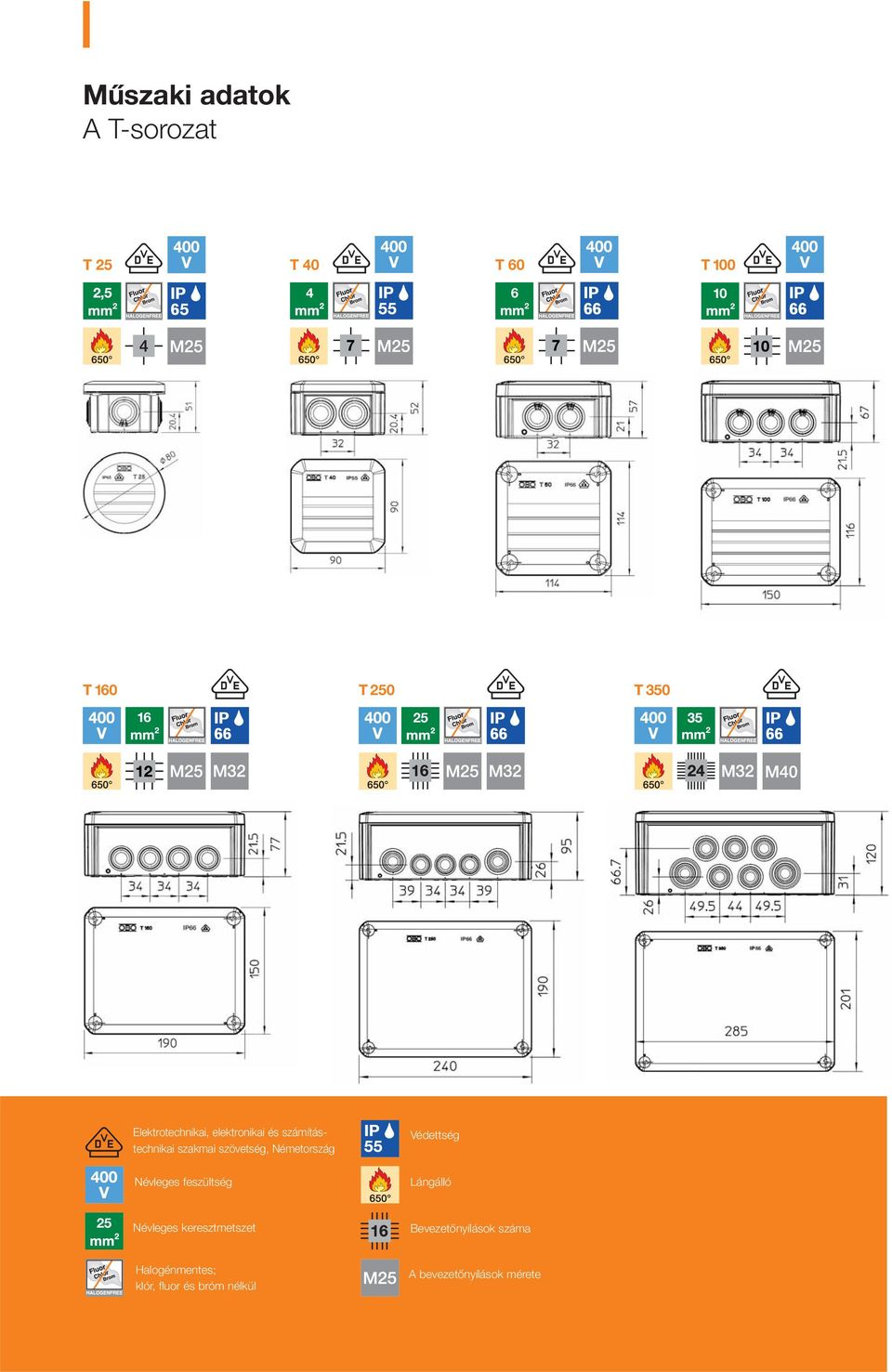

10 Műszaki adatok A T-sorozat T 25 T 40 4 T 60 6 T T T T 350 Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország Védettség Névleges feszültség Lángálló 25 Névleges keresztmetszet BevezetŒnyílások száma Halogénmentes; klór, fluor és bróm nélkül A bevezetœnyílások mérete

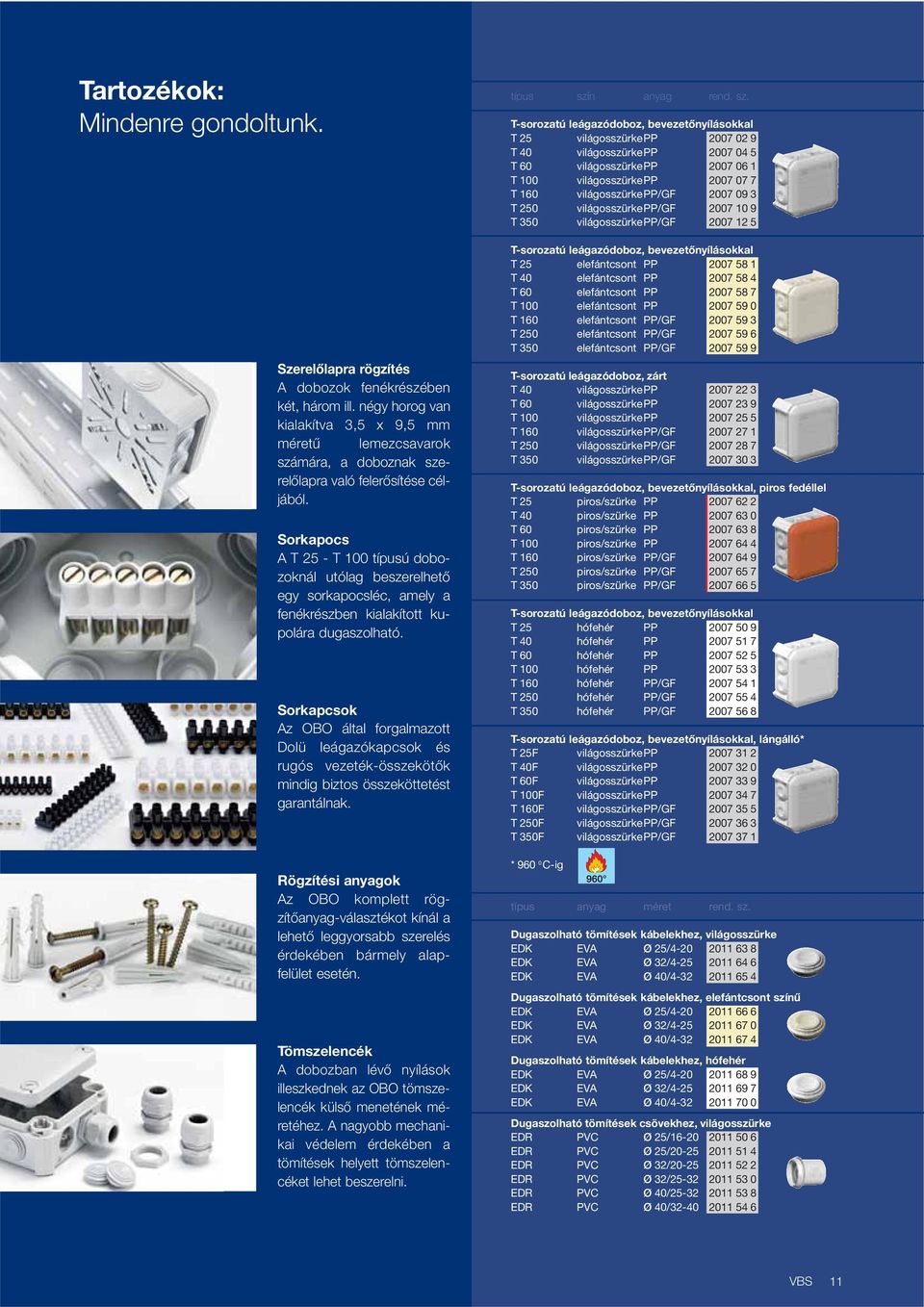

11 Tartozékok: Mindenre gondoltunk. Szerelőlapra rögzítés A dobozok fenékrészében két, három ill. négy horog van kialakítva 3,5 x 9,5 mm méretı lemezcsavarok számára, a doboznak szerelœlapra való felerœsítése céljából. Sorkapocs A T 25 - T 100 típusú dobozoknál utólag beszerelhetœ egy sorkapocsléc, amely a fenékrészben kialakított kupolára dugaszolható. Sorkapcsok Az OBO által forgalmazott Dolü leágazókapcsok és rugós vezeték-összekötœk mindig biztos összeköttetést garantálnak. Rögzítési anyagok Az OBO komplett rögzítœanyag-választékot kínál a lehetœ leggyorsabb szerelés érdekében bármely alapfelület esetén. Tömszelencék A dobozban lévœ nyílások illeszkednek az OBO tömszelencék külsœ menetének méretéhez. A nagyobb mechanikai védelem érdekében a tömítések helyett tömszelencéket lehet beszerelni. típus szín anyag rend. sz. T-sorozatú leágazódoboz, bevezetőnyílásokkal T 25 világosszürkepp T 40 világosszürkepp T 60 világosszürkepp T 100 világosszürkepp T 160 világosszürkepp/gf T 250 világosszürkepp/gf T 350 világosszürkepp/gf T-sorozatú leágazódoboz, bevezetőnyílásokkal T 25 elefántcsont PP T 40 elefántcsont PP T 60 elefántcsont PP T 100 elefántcsont PP T 160 elefántcsont PP/GF T 250 elefántcsont PP/GF T 350 elefántcsont PP/GF T-sorozatú leágazódoboz, zárt T 40 világosszürkepp T 60 világosszürkepp T 100 világosszürkepp T 160 világosszürkepp/gf T 250 világosszürkepp/gf T 350 világosszürkepp/gf T-sorozatú leágazódoboz, bevezetőnyílásokkal, piros fedéllel T 25 piros/szürke PP T 40 piros/szürke PP T 60 piros/szürke PP T 100 piros/szürke PP T 160 piros/szürke PP/GF T 250 piros/szürke PP/GF T 350 piros/szürke PP/GF T-sorozatú leágazódoboz, bevezetőnyílásokkal T 25 hófehér PP T 40 hófehér PP T 60 hófehér PP T 100 hófehér PP T 160 hófehér PP/GF T 250 hófehér PP/GF T 350 hófehér PP/GF T-sorozatú leágazódoboz, bevezetőnyílásokkal, lángálló* T 25F világosszürkepp T 40F világosszürkepp T 60F világosszürkepp T 100F világosszürkepp T 160F világosszürkepp/gf T 250F világosszürkepp/gf T 350F világosszürkepp/gf * C-ig típus anyag méret rend. sz. Dugaszolható tömítések kábelekhez, világosszürke EDK EVA Ø 25/ EDK EVA Ø 32/ EDK EVA Ø 40/ Dugaszolható tömítések kábelekhez, elefántcsont színű EDK EVA Ø 25/ EDK EVA Ø 32/ EDK EVA Ø 40/ Dugaszolható tömítések kábelekhez, hófehér EDK EVA Ø 25/ EDK EVA Ø 32/ EDK EVA Ø 40/ Dugaszolható tömítések csövekhez, világosszürke EDR PVC Ø 25/ EDR PVC Ø 25/ EDR PVC Ø 32/ EDR PVC Ø 32/ EDR PVC Ø 40/ EDR PVC Ø 40/ VBS 11

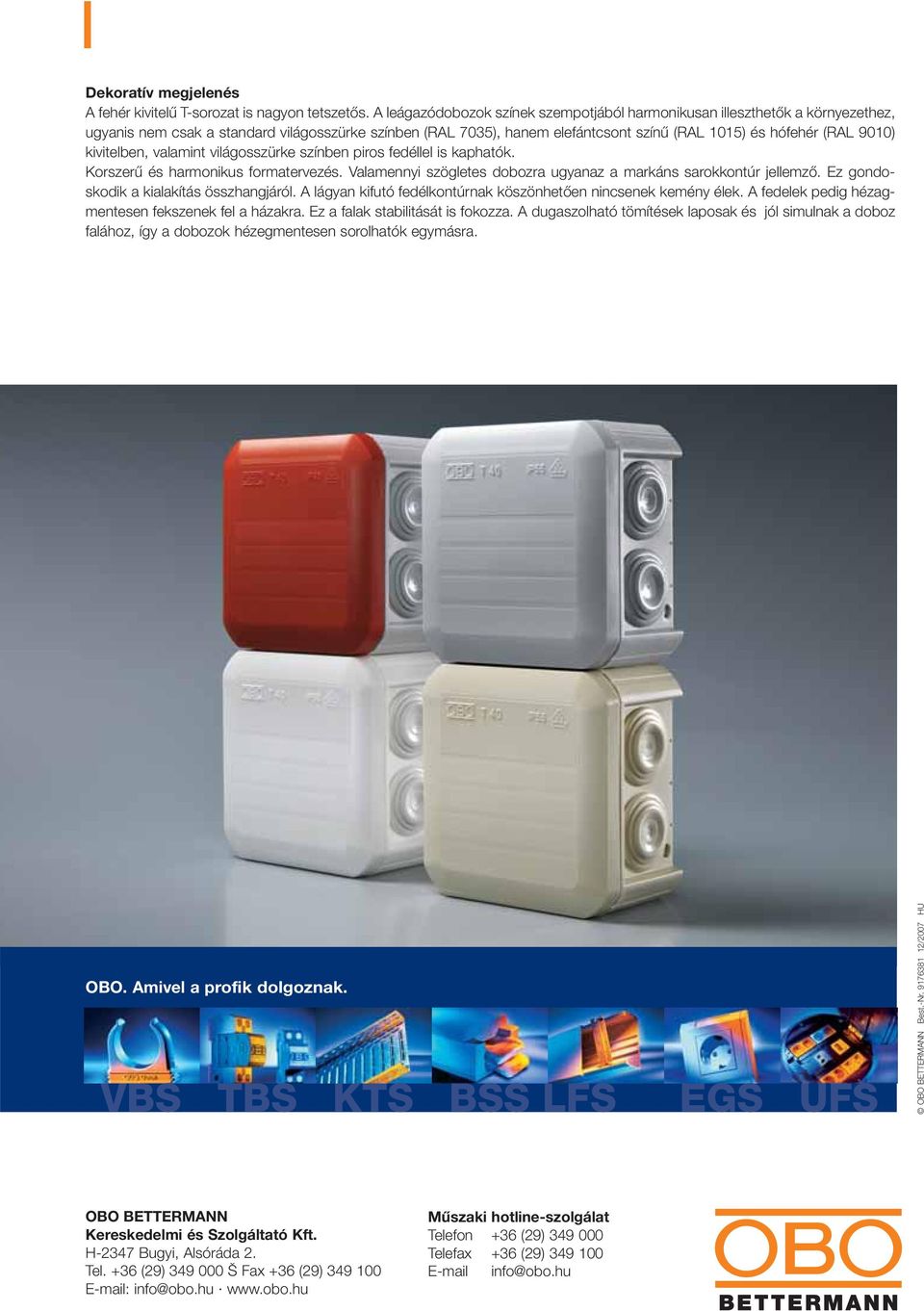

12 Dekoratív megjelenés A fehér kivitelı T-sorozat is nagyon tetszetœs. A leágazódobozok színek szempotjából harmonikusan illeszthetœk a környezethez, ugyanis nem csak a standard világosszürke színben (RAL 7035), hanem elefántcsont színı (RAL 1015) és hófehér (RAL 9010) kivitelben, valamint világosszürke színben piros fedéllel is kaphatók. Korszerı és harmonikus formatervezés. Valamennyi szögletes dobozra ugyanaz a markáns sarokkontúr jellemzœ. Ez gondoskodik a kialakítás összhangjáról. A lágyan kifutó fedélkontúrnak köszönhetœen nincsenek kemény élek. A fedelek pedig hézagmentesen fekszenek fel a házakra. Ez a falak stabilitását is fokozza. A dugaszolható tömítések laposak és jól simulnak a doboz falához, így a dobozok hézegmentesen sorolhatók egymásra. OBO. Amivel a profik dolgoznak. VBS TBS KTS BSS LFS EGS UFS OBO BETTERMANN Best.-Nr /2007 HU OBO BETTERMANN Kereskedelmi és Szolgáltató Kft. H-2347 Bugyi, Alsóráda 2. Tel. +36 (29) Fax +36 (29) info@obo.hu Műszaki hotline-szolgálat Telefon +36 (29) Telefax +36 (29) info@obo.hu
