Támogatás. A csomag tartalma. D6200B Wi-Fi modem útválasztó Telepítési útmutató

Átírás

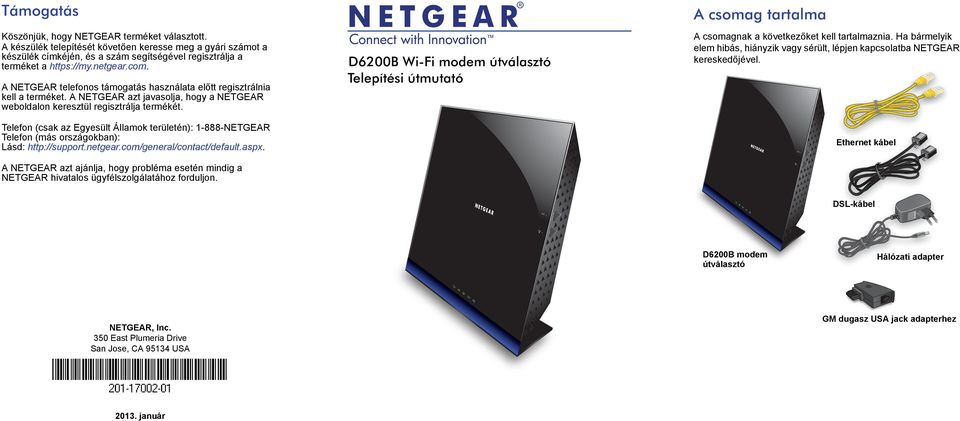

1 Támogatás Köszönjük, hogy NETGEAR terméket választott. A készülék telepítését követően keresse meg a gyári számot a készülék címkéjén, és a szám segítségével regisztrálja a terméket a A NETGEAR telefonos támogatás használata előtt regisztrálnia kell a terméket. A NETGEAR azt javasolja, hogy a NETGEAR weboldalon keresztül regisztrálja termékét. Telefon (csak az Egyesült Államok területén): NETGEAR Telefon (más országokban): Lásd: A NETGEAR azt ajánlja, hogy probléma esetén mindig a NETGEAR hivatalos ügyfélszolgálatához forduljon. D6200B Wi-Fi modem útválasztó Telepítési útmutató A csomag tartalma A csomagnak a következőket kell tartalmaznia. Ha bármelyik elem hibás, hiányzik vagy sérült, lépjen kapcsolatba NETGEAR kereskedőjével. Ethernet kábel DSL-kábel D6200B modem útválasztó Hálózati adapter NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA GM dugasz USA jack adapterhez január

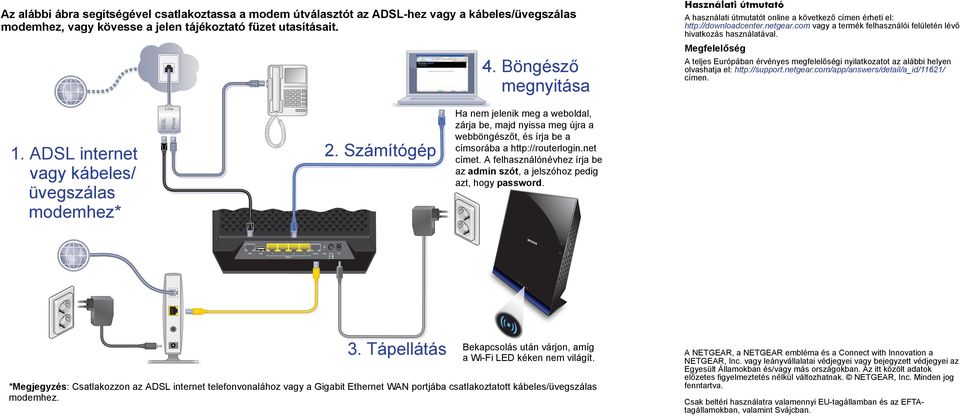

2 Az alábbi ábra segítségével csatlakoztassa a modem útválasztót az ADSL-hez vagy a kábeles/üvegszálas modemhez, vagy kövesse a jelen tájékoztató füzet utasításait. 4. Böngésző megnyitása Használati útmutató A használati útmutatót online a következő címen érheti el: vagy a termék felhasználói felületén lévő hivatkozás használatával. Megfelelőség A teljes Európában érvényes megfelelőségi nyilatkozatot az alábbi helyen olvashatja el: címen. 1. ADSL internet 2. Számítógép vagy kábeles/ üvegszálas modemhez* Ha nem jelenik meg a weboldal, zárja be, majd nyissa meg újra a webböngészőt, és írja be a címsorába a címet. A felhasználónévhez írja be az admin szót, a jelszóhoz pedig azt, hogy password. 3. Tápellátás Bekapcsolás után várjon, amíg a Wi-Fi LED kéken nem világít. *Megjegyzés: Csatlakozzon az ADSL internet telefonvonalához vagy a Gigabit Ethernet WAN portjába csatlakoztatott kábeles/üvegszálas modemhez. A NETGEAR, a NETGEAR embléma és a Connect with Innovation a NETGEAR, Inc. vagy leányvállalatai védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és/vagy más országokban. Az itt közölt adatok előzetes figyelmeztetés nélkül változhatnak. NETGEAR, Inc. Minden jog fenntartva. Csak beltéri használatra valamennyi EU-tagállamban és az EFTAtagállamokban, valamint Svájcban.

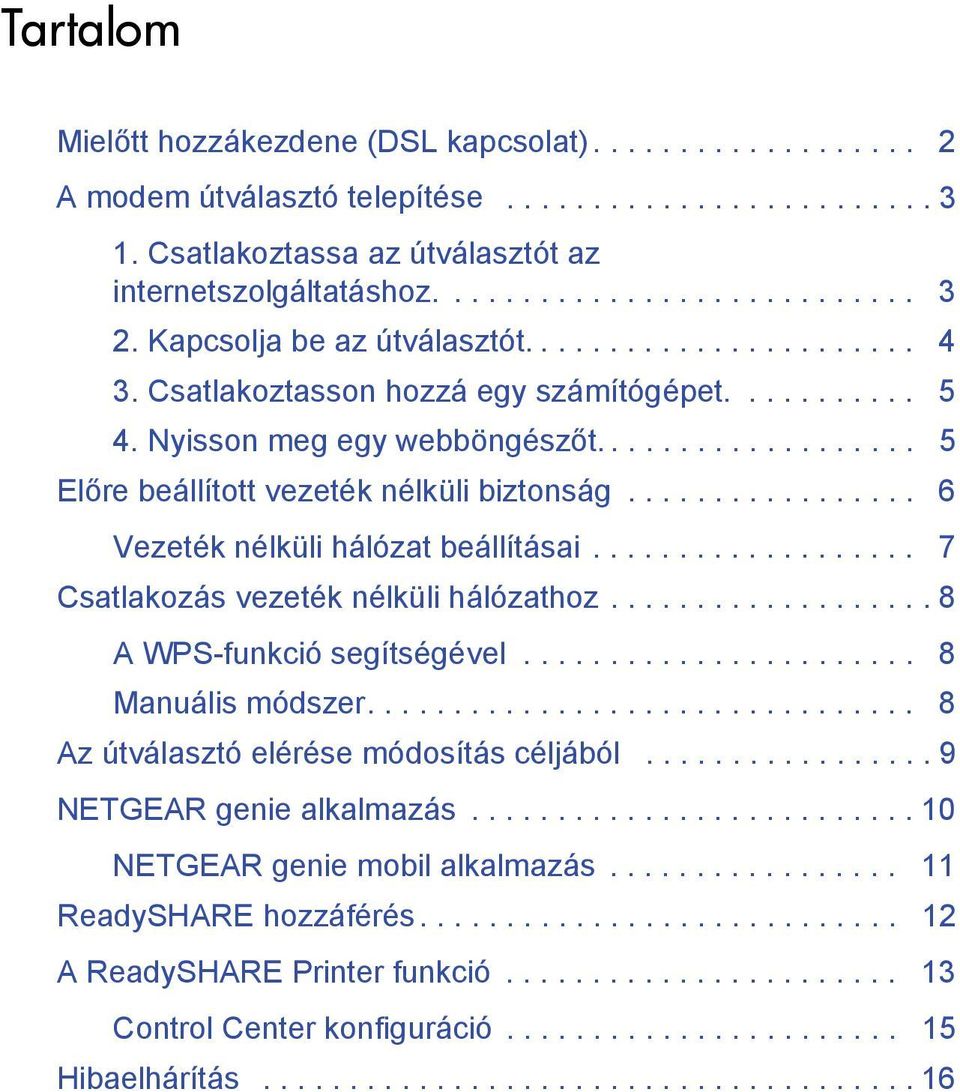

3 Tartalom Mielőtt hozzákezdene (DSL kapcsolat) A modem útválasztó telepítése Csatlakoztassa az útválasztót az internetszolgáltatáshoz Kapcsolja be az útválasztót Csatlakoztasson hozzá egy számítógépet Nyisson meg egy webböngészőt Előre beállított vezeték nélküli biztonság Vezeték nélküli hálózat beállításai Csatlakozás vezeték nélküli hálózathoz A WPS-funkció segítségével Manuális módszer Az útválasztó elérése módosítás céljából NETGEAR genie alkalmazás NETGEAR genie mobil alkalmazás ReadySHARE hozzáférés A ReadySHARE Printer funkció Control Center konfiguráció Hibaelhárítás

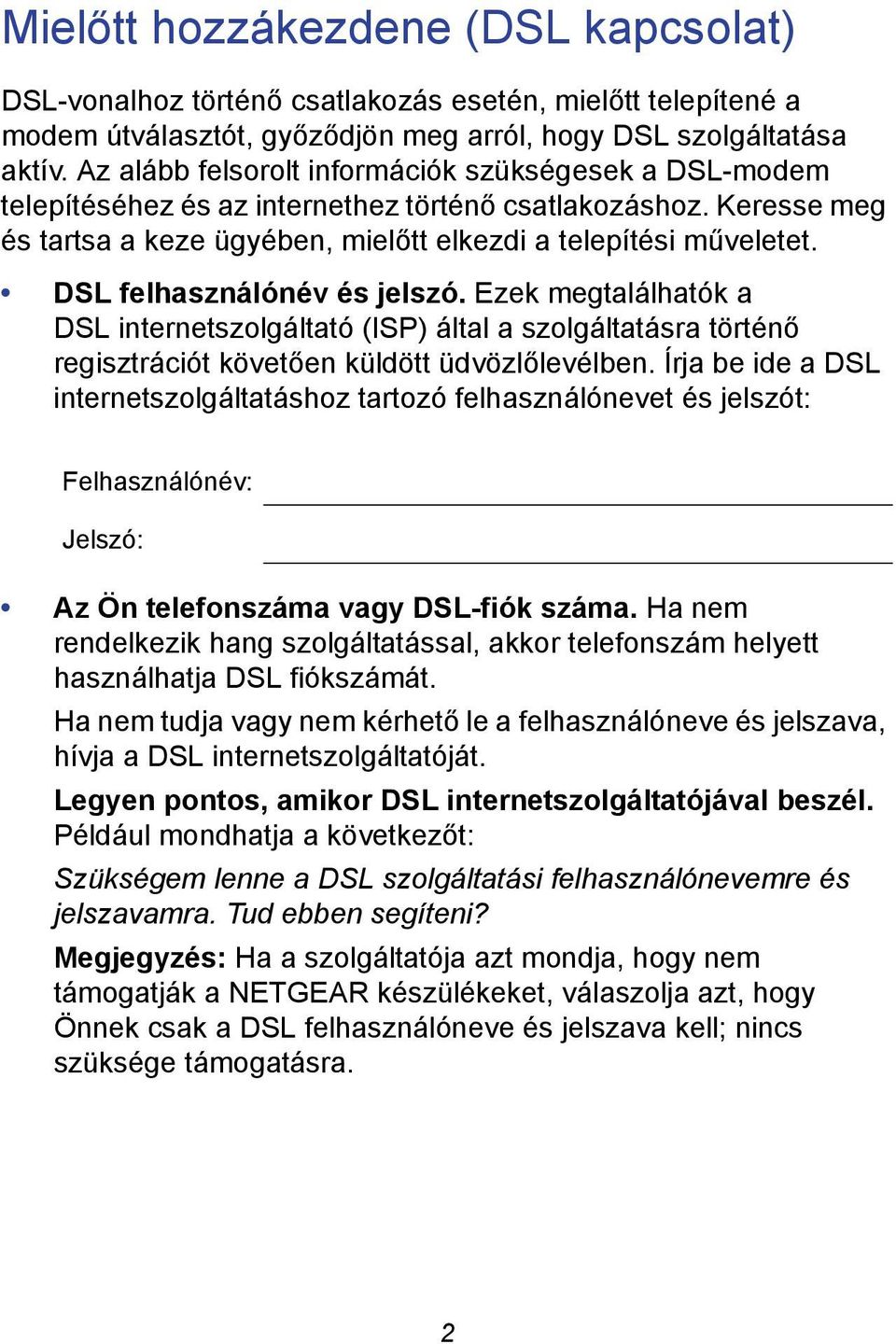

4 Mielőtt hozzákezdene (DSL kapcsolat) DSL-vonalhoz történő csatlakozás esetén, mielőtt telepítené a modem útválasztót, győződjön meg arról, hogy DSL szolgáltatása aktív. Az alább felsorolt információk szükségesek a DSL-modem telepítéséhez és az internethez történő csatlakozáshoz. Keresse meg és tartsa a keze ügyében, mielőtt elkezdi a telepítési műveletet. DSL felhasználónév és jelszó. Ezek megtalálhatók a DSL internetszolgáltató (ISP) által a szolgáltatásra történő regisztrációt követően küldött üdvözlőlevélben. Írja be ide a DSL internetszolgáltatáshoz tartozó felhasználónevet és jelszót: Felhasználónév: Jelszó: Az Ön telefonszáma vagy DSL-fiók száma. Ha nem rendelkezik hang szolgáltatással, akkor telefonszám helyett használhatja DSL fiókszámát. Ha nem tudja vagy nem kérhető le a felhasználóneve és jelszava, hívja a DSL internetszolgáltatóját. Legyen pontos, amikor DSL internetszolgáltatójával beszél. Például mondhatja a következőt: Szükségem lenne a DSL szolgáltatási felhasználónevemre és jelszavamra. Tud ebben segíteni? Megjegyzés: Ha a szolgáltatója azt mondja, hogy nem támogatják a NETGEAR készülékeket, válaszolja azt, hogy Önnek csak a DSL felhasználóneve és jelszava kell; nincs szüksége támogatásra. 2

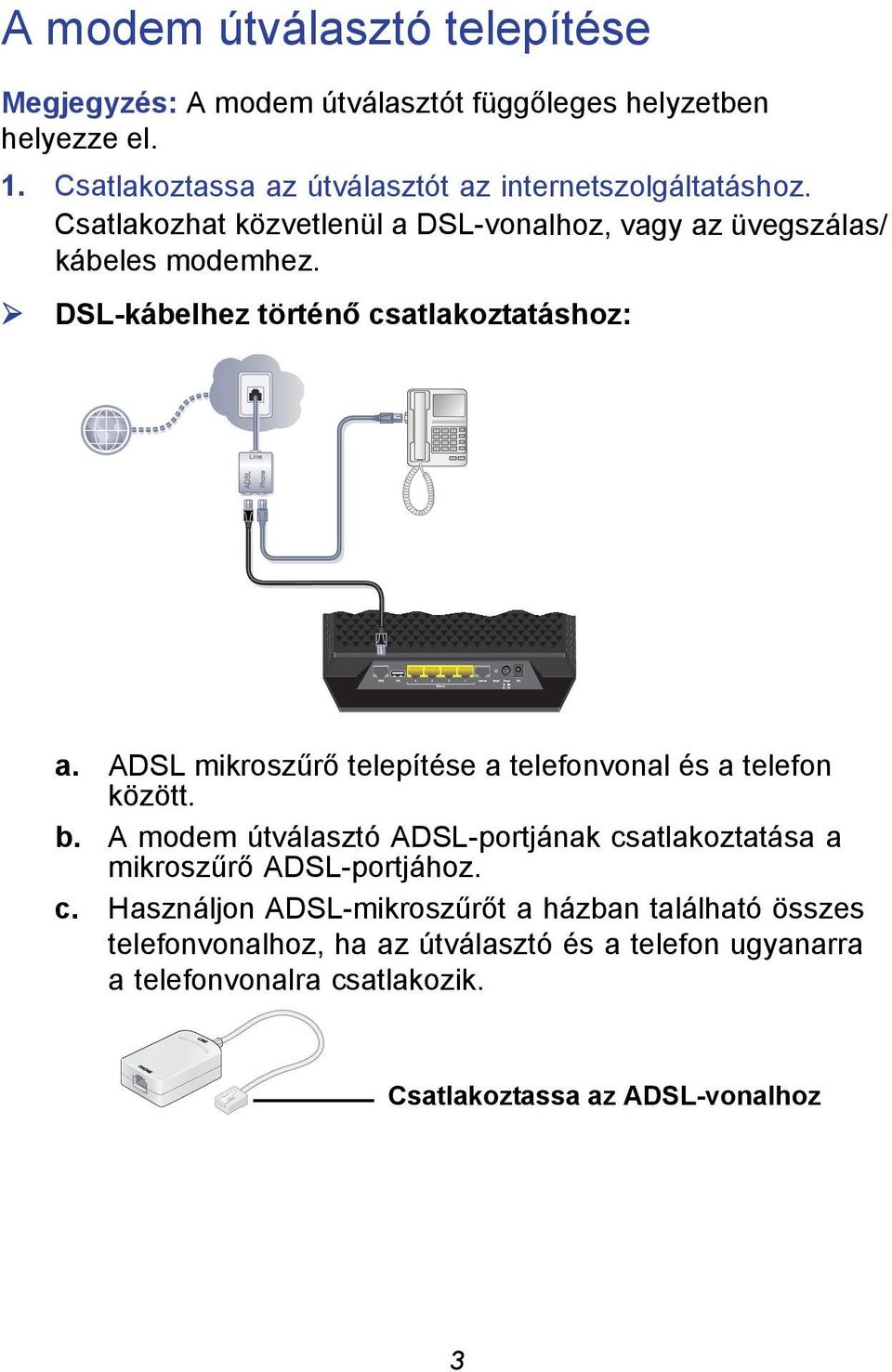

5 A modem útválasztó telepítése Megjegyzés: A modem útválasztót függőleges helyzetben helyezze el. 1. Csatlakoztassa az útválasztót az internetszolgáltatáshoz. Csatlakozhat közvetlenül a DSL-vonalhoz, vagy az üvegszálas/ kábeles modemhez. DSL-kábelhez történő csatlakoztatáshoz: a. ADSL mikroszűrő telepítése a telefonvonal és a telefon között. b. A modem útválasztó ADSL-portjának csatlakoztatása a mikroszűrő ADSL-portjához. c. Használjon ADSL-mikroszűrőt a házban található összes telefonvonalhoz, ha az útválasztó és a telefon ugyanarra a telefonvonalra csatlakozik. Csatlakoztassa az ADSL-vonalhoz 3

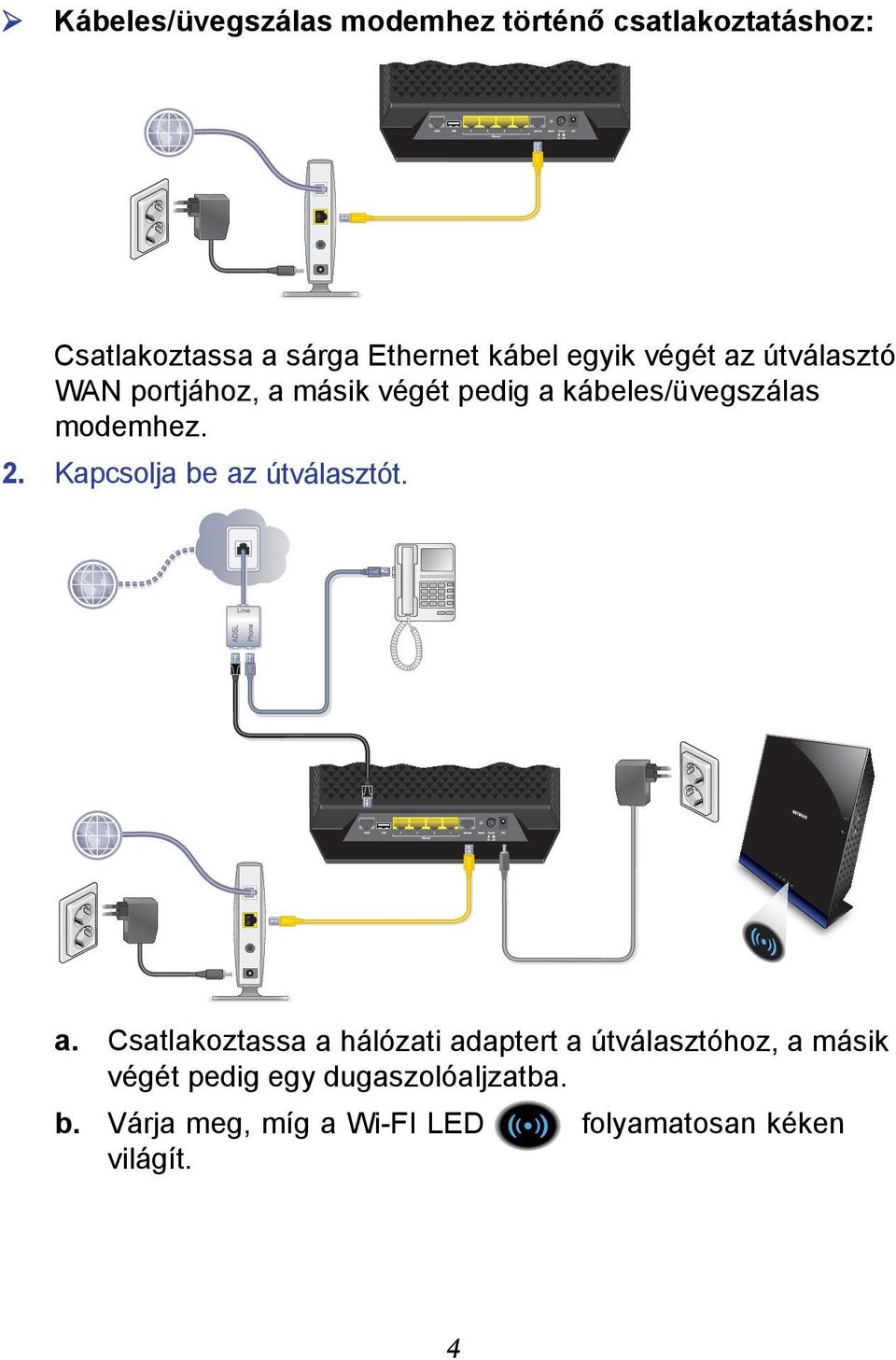

6 Kábeles/üvegszálas modemhez történő csatlakoztatáshoz: Csatlakoztassa a sárga Ethernet kábel egyik végét az útválasztó WAN portjához, a másik végét pedig a kábeles/üvegszálas modemhez. 2. Kapcsolja be az útválasztót. a. Csatlakoztassa a hálózati adaptert a útválasztóhoz, a másik végét pedig egy dugaszolóaljzatba. b. Várja meg, míg a Wi-FI LED folyamatosan kéken világít. 4

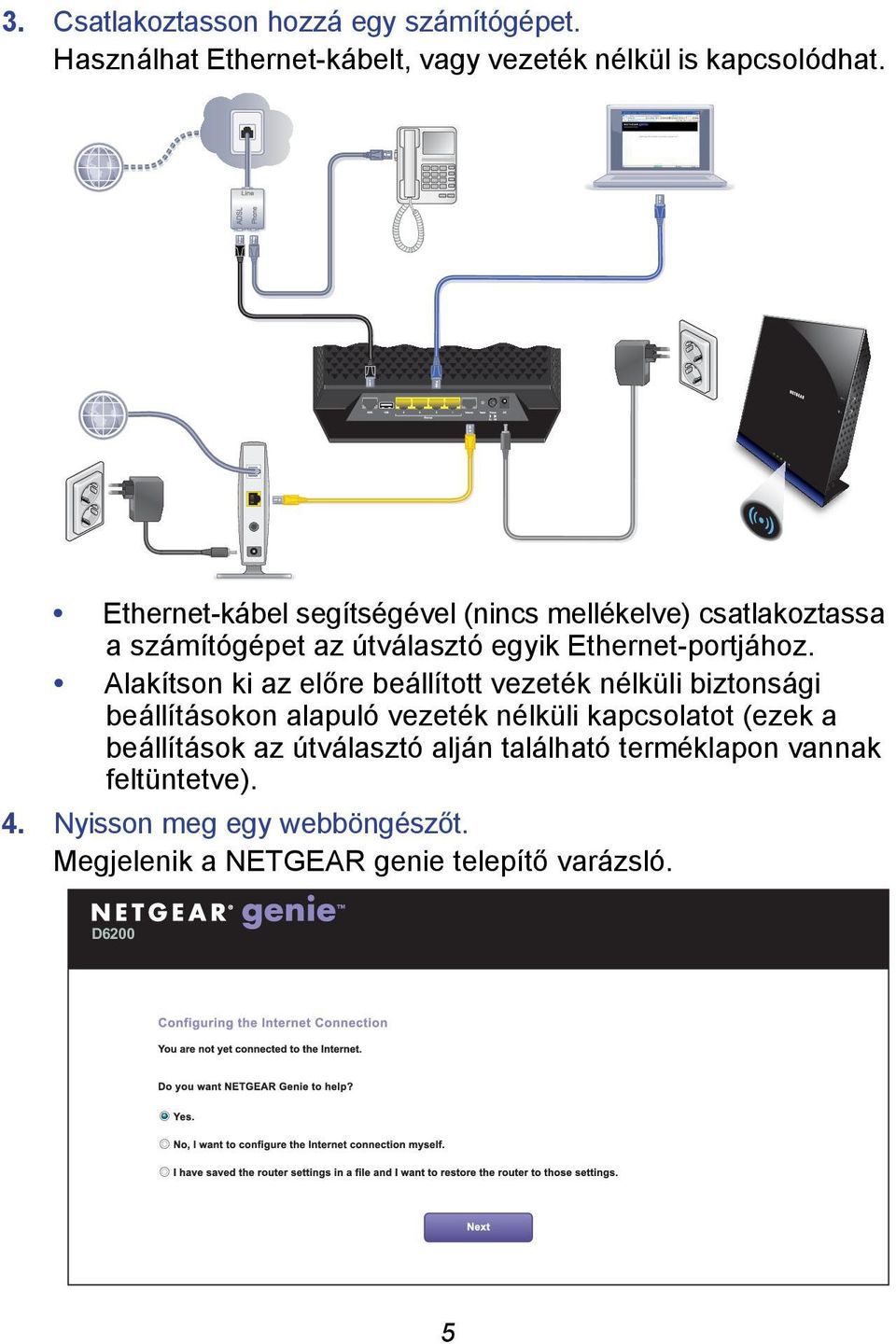

7 3. Csatlakoztasson hozzá egy számítógépet. Használhat Ethernet-kábelt, vagy vezeték nélkül is kapcsolódhat. Ethernet-kábel segítségével (nincs mellékelve) csatlakoztassa a számítógépet az útválasztó egyik Ethernet-portjához. Alakítson ki az előre beállított vezeték nélküli biztonsági beállításokon alapuló vezeték nélküli kapcsolatot (ezek a beállítások az útválasztó alján található terméklapon vannak feltüntetve). 4. Nyisson meg egy webböngészőt. Megjelenik a NETGEAR genie telepítő varázsló. D6200 5

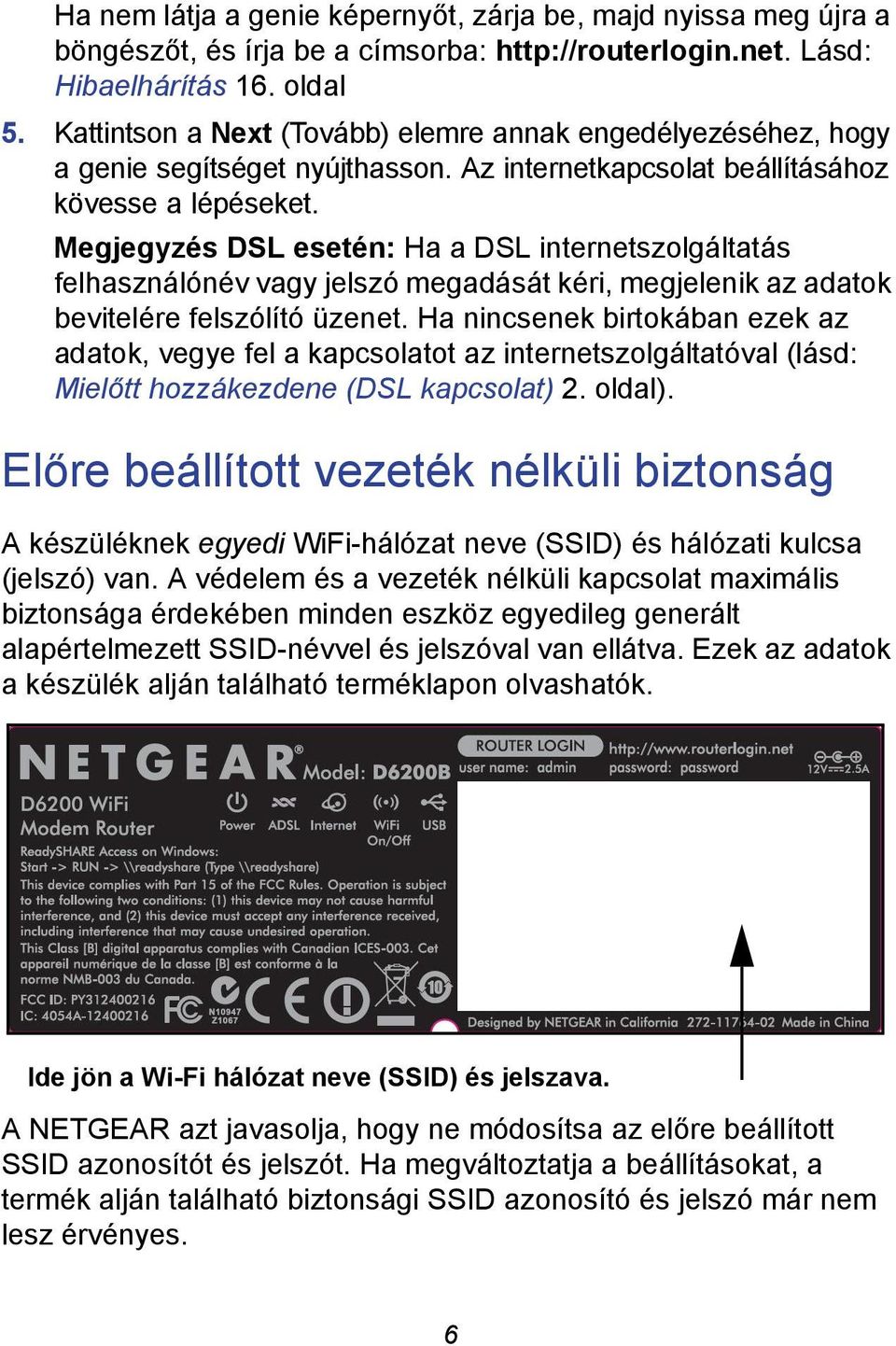

8 Ha nem látja a genie képernyőt, zárja be, majd nyissa meg újra a böngészőt, és írja be a címsorba: Lásd: Hibaelhárítás 16. oldal 5. Kattintson a Next (Tovább) elemre annak engedélyezéséhez, hogy a genie segítséget nyújthasson. Az internetkapcsolat beállításához kövesse a lépéseket. Megjegyzés DSL esetén: Ha a DSL internetszolgáltatás felhasználónév vagy jelszó megadását kéri, megjelenik az adatok bevitelére felszólító üzenet. Ha nincsenek birtokában ezek az adatok, vegye fel a kapcsolatot az internetszolgáltatóval (lásd: Mielőtt hozzákezdene (DSL kapcsolat) 2. oldal). Előre beállított vezeték nélküli biztonság A készüléknek egyedi WiFi-hálózat neve (SSID) és hálózati kulcsa (jelszó) van. A védelem és a vezeték nélküli kapcsolat maximális biztonsága érdekében minden eszköz egyedileg generált alapértelmezett SSID-névvel és jelszóval van ellátva. Ezek az adatok a készülék alján található terméklapon olvashatók. Ide jön a Wi-Fi hálózat neve (SSID) és jelszava. A NETGEAR azt javasolja, hogy ne módosítsa az előre beállított SSID azonosítót és jelszót. Ha megváltoztatja a beállításokat, a termék alján található biztonsági SSID azonosító és jelszó már nem lesz érvényes. 6

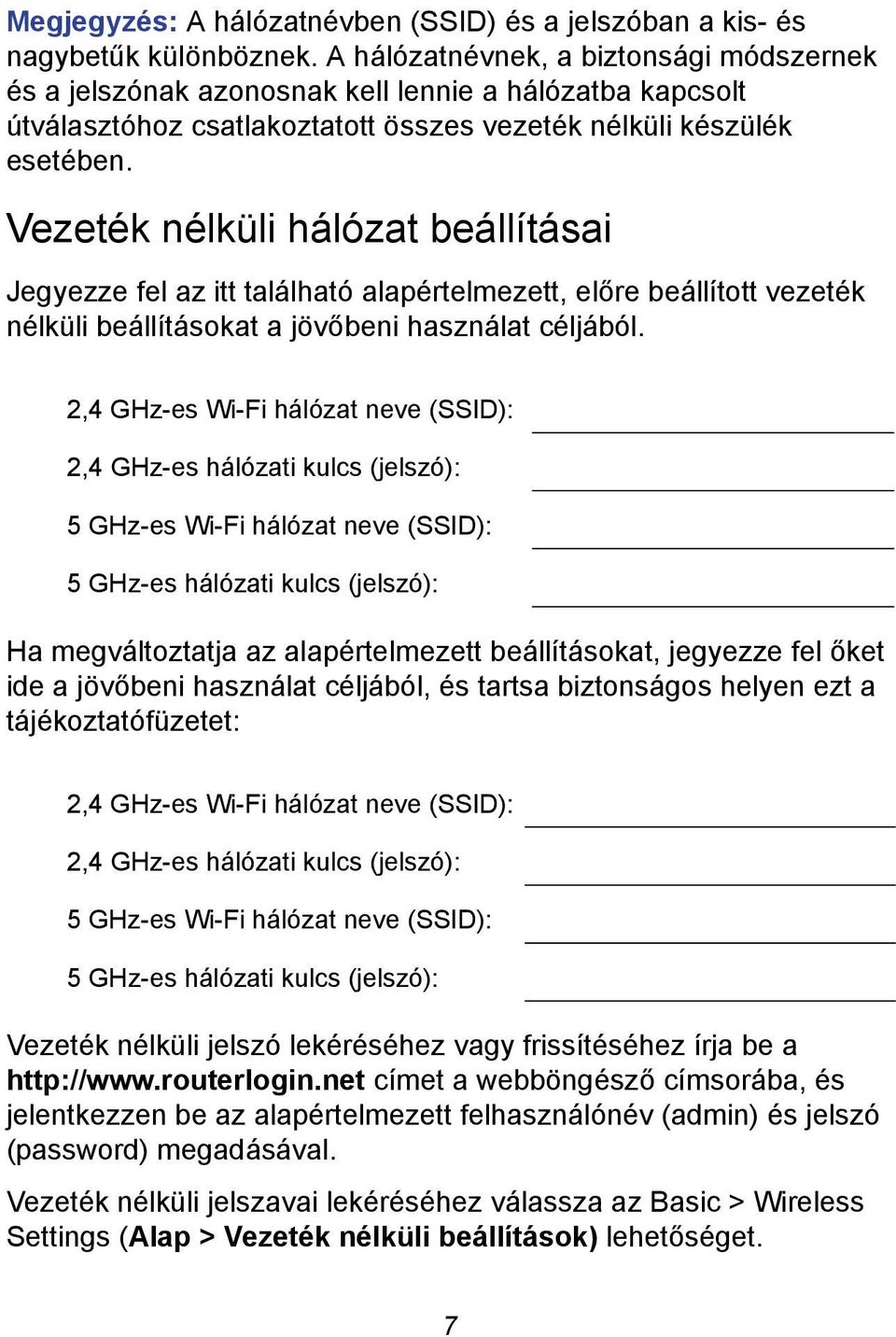

9 Megjegyzés: A hálózatnévben (SSID) és a jelszóban a kis- és nagybetűk különböznek. A hálózatnévnek, a biztonsági módszernek és a jelszónak azonosnak kell lennie a hálózatba kapcsolt útválasztóhoz csatlakoztatott összes vezeték nélküli készülék esetében. Vezeték nélküli hálózat beállításai Jegyezze fel az itt található alapértelmezett, előre beállított vezeték nélküli beállításokat a jövőbeni használat céljából. 2,4 GHz-es Wi-Fi hálózat neve (SSID): 2,4 GHz-es hálózati kulcs (jelszó): 5 GHz-es Wi-Fi hálózat neve (SSID): 5 GHz-es hálózati kulcs (jelszó): Ha megváltoztatja az alapértelmezett beállításokat, jegyezze fel őket ide a jövőbeni használat céljából, és tartsa biztonságos helyen ezt a tájékoztatófüzetet: 2,4 GHz-es Wi-Fi hálózat neve (SSID): 2,4 GHz-es hálózati kulcs (jelszó): 5 GHz-es Wi-Fi hálózat neve (SSID): 5 GHz-es hálózati kulcs (jelszó): Vezeték nélküli jelszó lekéréséhez vagy frissítéséhez írja be a címet a webböngésző címsorába, és jelentkezzen be az alapértelmezett felhasználónév (admin) és jelszó (password) megadásával. Vezeték nélküli jelszavai lekéréséhez válassza az Basic > Wireless Settings (Alap > Vezeték nélküli beállítások) lehetőséget. 7

10 Csatlakozás vezeték nélküli hálózathoz A Wi-Fi Protected Setup (WPS Wi-Fi védett telepítés) funkció segítségével és manuálisan is csatlakozhat a vezeték nélküli hálózathoz. A WPS-funkció segítségével A WPS segítségével csatlakozhat Wi-Fi hálózathoz jelszó beírása nélkül. Ha a vezeték nélküli eszköz támogatja a WPS funkciót, a hálózathoz történő első csatlakozás alkalmával előfordulhat, hogy a rendszer a modem útválasztó készüléken WPS gomb megnyomására szólítja fel. 1. Nyomja meg a modem útválasztó WPS gombját percen belül nyomja meg a hálózathoz csatlakozni próbáló számítógép vagy vezeték nélküli eszköz WPS gombját. A hálózathoz történő csatlakozáshoz kövesse a számítógéphez vagy vezeték nélküli eszközhöz mellékelt WPS utasításokat. Megjegyzés: Néhány régebbi vezeték nélküli funkcióval rendelkező számítógép vagy eszköz nem képes a WPS használatára. Manuális módszer 1. A számítógépen vagy vezeték nélküli eszközön nyissa meg a vezeték nélküli kapcsolatok kezelésére szolgáló szoftvert. A szoftver megkeresi az adott területen elérhető vezeték nélküli hálózatokat. 2. Keresse és válassza ki a készülék vezeték nélküli hálózat nevét (SSID) a listáról. Az SSID a modem útválasztó alján található terméklapon olvasható. Megjegyzés: Ha a telepítés során megváltoztatta a hálózat nevét, keresse meg azt a hálózati nevet. 3. Adja meg az előre beállított jelszót (ha megváltoztatta, akkor az új jelszót), majd kattintson a Connect (Csatlakozás) parancsra. 8

11 Az útválasztó elérése módosítás céljából Miután a genie segítségével elvégezte a modem útválasztó beállítását, bejelentkezhet a modem útválasztó egységre a beállítások megtekintéséhez, illetve módosításához. A modem útválasztóba való bejelentkezéshez: 1. Nyisson meg egy webböngészőt a következőhöz csatlakoztatott számítógépről vagy vezeték nélküli eszközről: modem útválasztó. 2. A böngésző címsorába írja be a vagy a címet. Megjelenik a bejelentkezési képernyő: 3. Adja meg a felhasználónévhez az admin (rendszergazda) szót, a jelszóhoz pedig a password (jelszó) szót. A genie kezdőképernyőn a következő jelenik meg: D6200 A modem útválasztó képernyőivel és funkcióival kapcsolatos információkat a Használati útmutatóban talál. 9

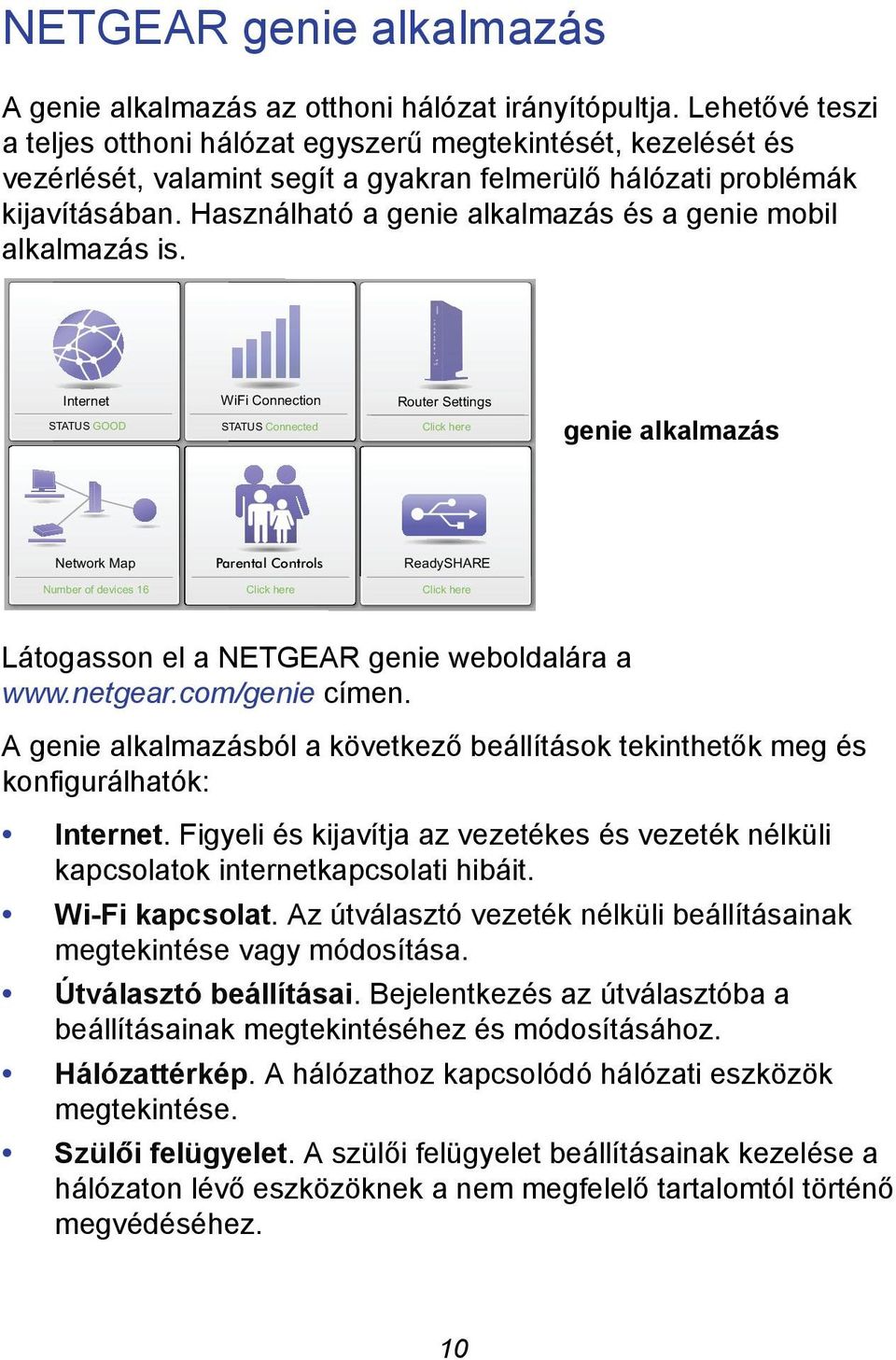

12 NETGEAR genie alkalmazás A genie alkalmazás az otthoni hálózat irányítópultja. Lehetővé teszi a teljes otthoni hálózat egyszerű megtekintését, kezelését és vezérlését, valamint segít a gyakran felmerülő hálózati problémák kijavításában. Használható a genie alkalmazás és a genie mobil alkalmazás is. Internet STATUS GOOD WiFi Connection STATUS Connected Router Settings Click here genie alkalmazás Network Map Parental Controls ReadySHARE Number of devices 16 Click here Click here Látogasson el a NETGEAR genie weboldalára a címen. A genie alkalmazásból a következő beállítások tekinthetők meg és konfigurálhatók: Internet. Figyeli és kijavítja az vezetékes és vezeték nélküli kapcsolatok internetkapcsolati hibáit. Wi-Fi kapcsolat. Az útválasztó vezeték nélküli beállításainak megtekintése vagy módosítása. Útválasztó beállításai. Bejelentkezés az útválasztóba a beállításainak megtekintéséhez és módosításához. Hálózattérkép. A hálózathoz kapcsolódó hálózati eszközök megtekintése. Szülői felügyelet. A szülői felügyelet beállításainak kezelése a hálózaton lévő eszközöknek a nem megfelelő tartalomtól történő megvédéséhez. 10

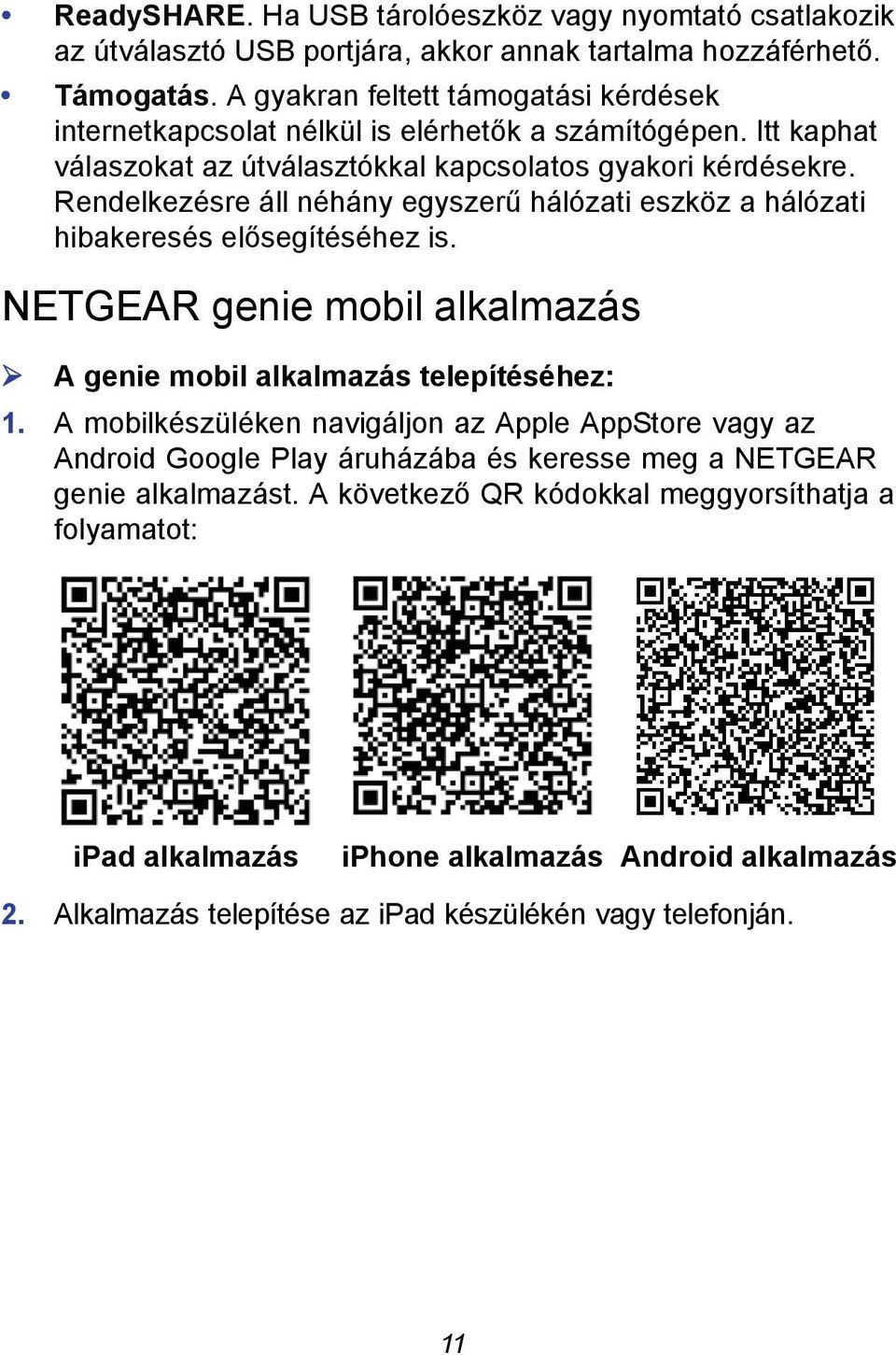

13 ReadySHARE. Ha USB tárolóeszköz vagy nyomtató csatlakozik az útválasztó USB portjára, akkor annak tartalma hozzáférhető. Támogatás. A gyakran feltett támogatási kérdések internetkapcsolat nélkül is elérhetők a számítógépen. Itt kaphat válaszokat az útválasztókkal kapcsolatos gyakori kérdésekre. Rendelkezésre áll néhány egyszerű hálózati eszköz a hálózati hibakeresés elősegítéséhez is. NETGEAR genie mobil alkalmazás A genie mobil alkalmazás telepítéséhez: 1. A mobilkészüléken navigáljon az Apple AppStore vagy az Android Google Play áruházába és keresse meg a NETGEAR genie alkalmazást. A következő QR kódokkal meggyorsíthatja a folyamatot: ipad alkalmazás iphone alkalmazás Android alkalmazás 2. Alkalmazás telepítése az ipad készülékén vagy telefonján. 11

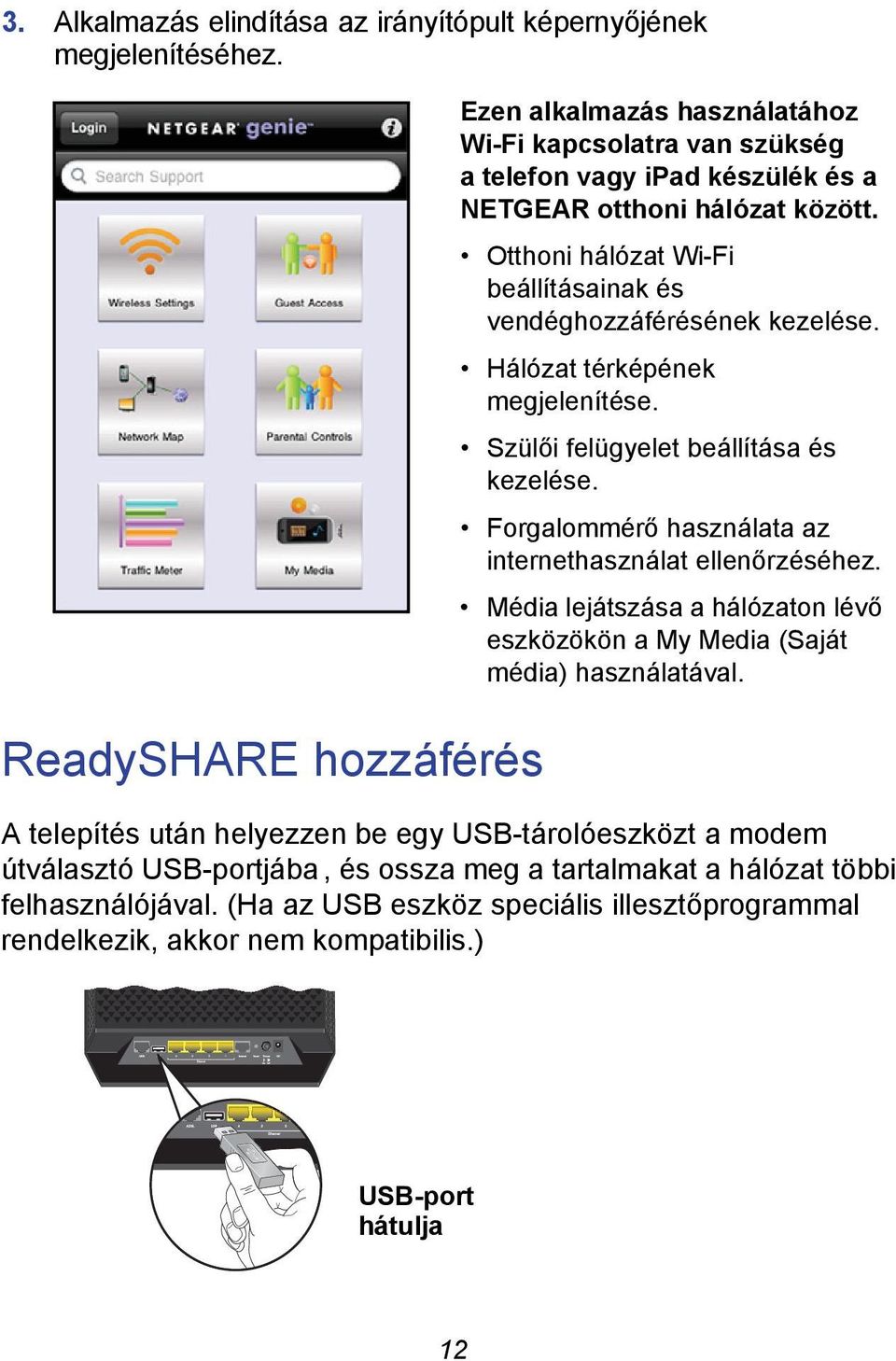

14 3. Alkalmazás elindítása az irányítópult képernyőjének megjelenítéséhez. ReadySHARE hozzáférés Ezen alkalmazás használatához Wi-Fi kapcsolatra van szükség a telefon vagy ipad készülék és a NETGEAR otthoni hálózat között. Otthoni hálózat Wi-Fi beállításainak és vendéghozzáférésének kezelése. Hálózat térképének megjelenítése. Szülői felügyelet beállítása és kezelése. Forgalommérő használata az internethasználat ellenőrzéséhez. Média lejátszása a hálózaton lévő eszközökön a My Media (Saját média) használatával. A telepítés után helyezzen be egy USB-tárolóeszközt a modem útválasztó USB-portjába, és ossza meg a tartalmakat a hálózat többi felhasználójával. (Ha az USB eszköz speciális illesztőprogrammal rendelkezik, akkor nem kompatibilis.) USB-port hátulja 12

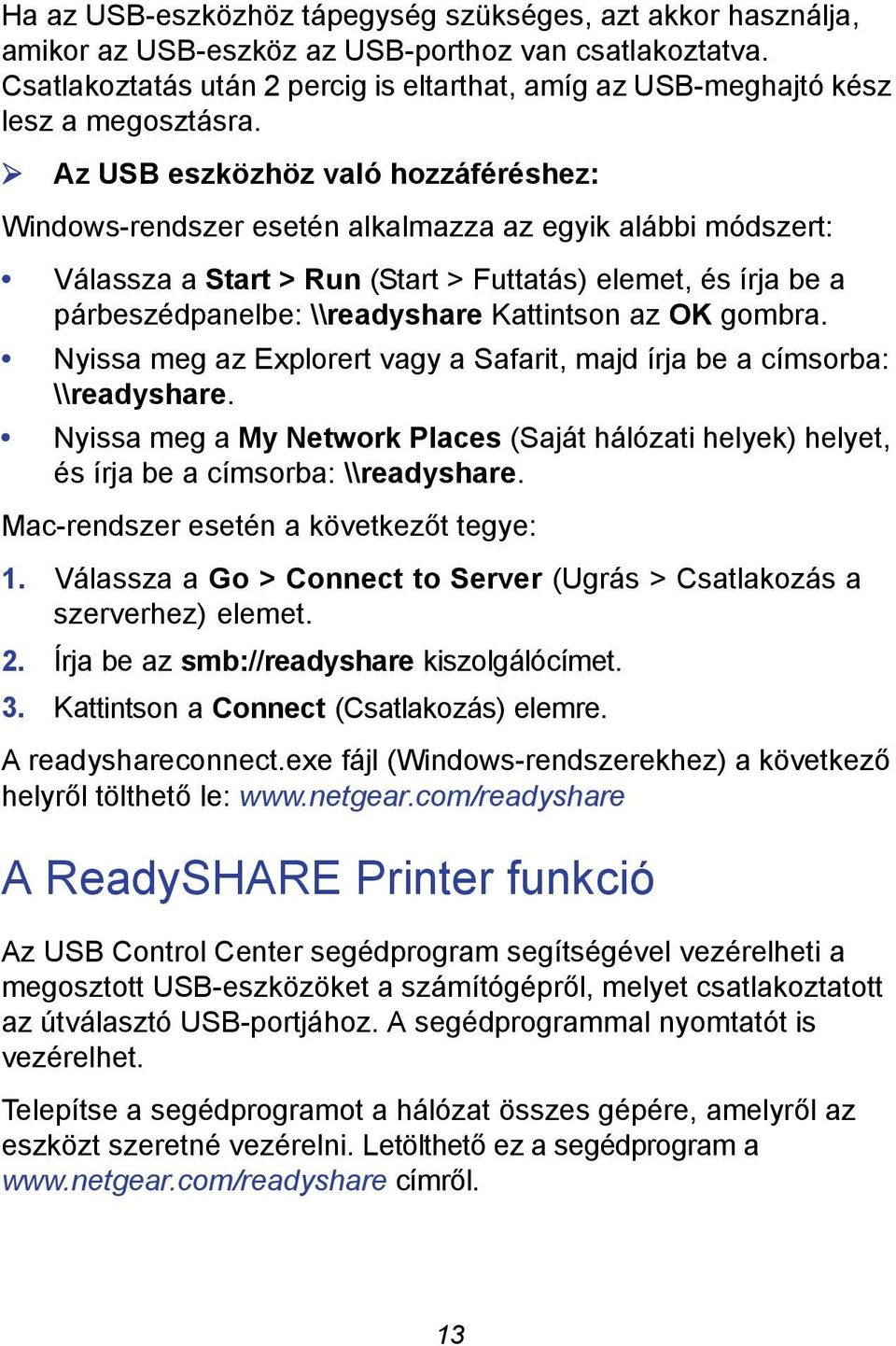

15 Ha az USB-eszközhöz tápegység szükséges, azt akkor használja, amikor az USB-eszköz az USB-porthoz van csatlakoztatva. Csatlakoztatás után 2 percig is eltarthat, amíg az USB-meghajtó kész lesz a megosztásra. Az USB eszközhöz való hozzáféréshez: Windows-rendszer esetén alkalmazza az egyik alábbi módszert: Válassza a Start > Run (Start > Futtatás) elemet, és írja be a párbeszédpanelbe: \\readyshare Kattintson az OK gombra. Nyissa meg az Explorert vagy a Safarit, majd írja be a címsorba: \\readyshare. Nyissa meg a My Network Places (Saját hálózati helyek) helyet, és írja be a címsorba: \\readyshare. Mac-rendszer esetén a következőt tegye: 1. Válassza a Go > Connect to Server (Ugrás > Csatlakozás a szerverhez) elemet. 2. Írja be az smb://readyshare kiszolgálócímet. 3. Kattintson a Connect (Csatlakozás) elemre. A readyshareconnect.exe fájl (Windows-rendszerekhez) a következő helyről tölthető le: A ReadySHARE Printer funkció Az USB Control Center segédprogram segítségével vezérelheti a megosztott USB-eszközöket a számítógépről, melyet csatlakoztatott az útválasztó USB-portjához. A segédprogrammal nyomtatót is vezérelhet. Telepítse a segédprogramot a hálózat összes gépére, amelyről az eszközt szeretné vezérelni. Letölthető ez a segédprogram a címről. 13

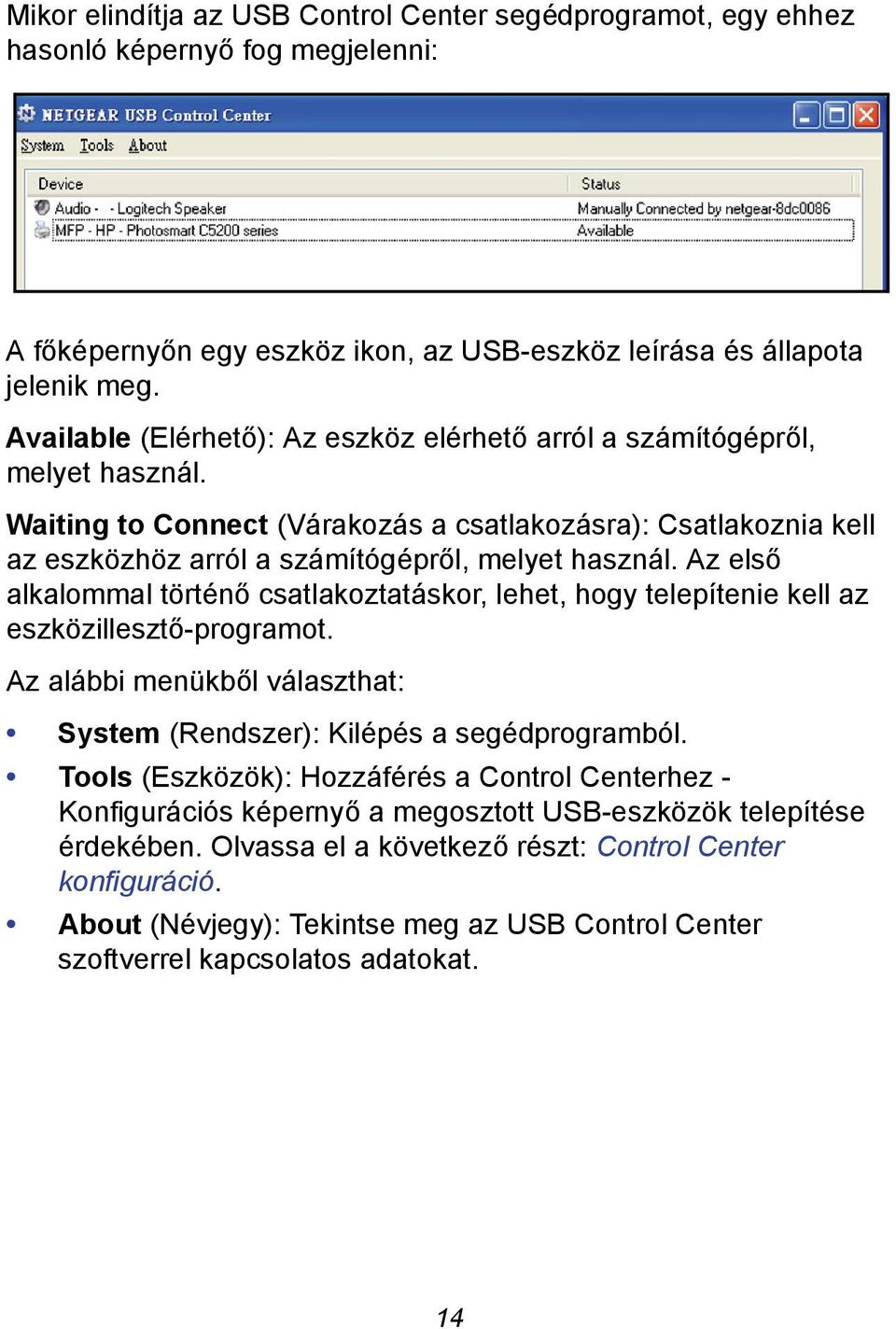

16 Mikor elindítja az USB Control Center segédprogramot, egy ehhez hasonló képernyő fog megjelenni: A főképernyőn egy eszköz ikon, az USB-eszköz leírása és állapota jelenik meg. Available (Elérhető): Az eszköz elérhető arról a számítógépről, melyet használ. Waiting to Connect (Várakozás a csatlakozásra): Csatlakoznia kell az eszközhöz arról a számítógépről, melyet használ. Az első alkalommal történő csatlakoztatáskor, lehet, hogy telepítenie kell az eszközillesztő-programot. Az alábbi menükből választhat: System (Rendszer): Kilépés a segédprogramból. Tools (Eszközök): Hozzáférés a Control Centerhez - Konfigurációs képernyő a megosztott USB-eszközök telepítése érdekében. Olvassa el a következő részt: Control Center konfiguráció. About (Névjegy): Tekintse meg az USB Control Center szoftverrel kapcsolatos adatokat. 14

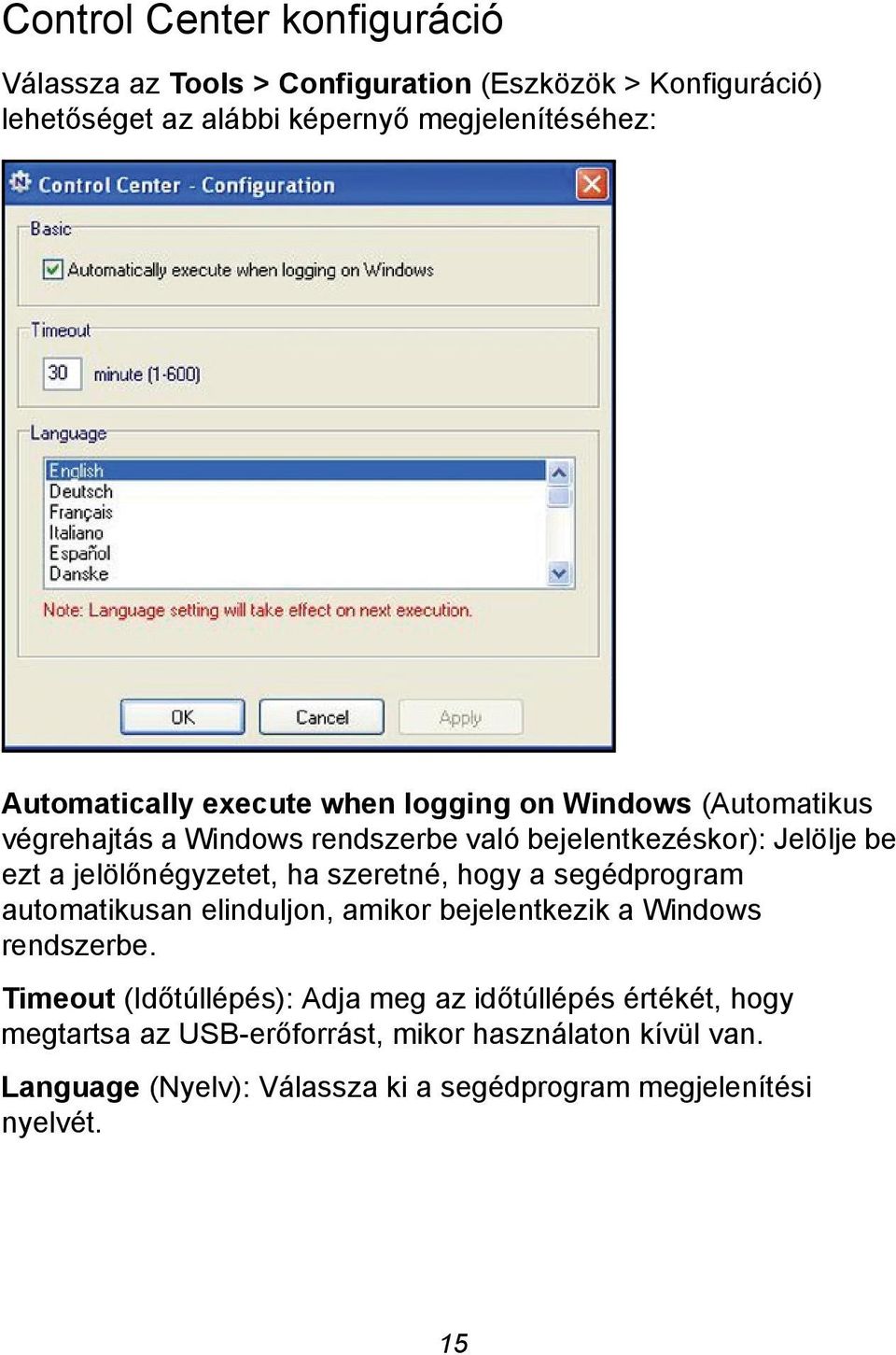

17 Control Center konfiguráció Válassza az Tools > Configuration (Eszközök > Konfiguráció) lehetőséget az alábbi képernyő megjelenítéséhez: Automatically execute when logging on Windows (Automatikus végrehajtás a Windows rendszerbe való bejelentkezéskor): Jelölje be ezt a jelölőnégyzetet, ha szeretné, hogy a segédprogram automatikusan elinduljon, amikor bejelentkezik a Windows rendszerbe. Timeout (Időtúllépés): Adja meg az időtúllépés értékét, hogy megtartsa az USB-erőforrást, mikor használaton kívül van. Language (Nyelv): Válassza ki a segédprogram megjelenítési nyelvét. 15

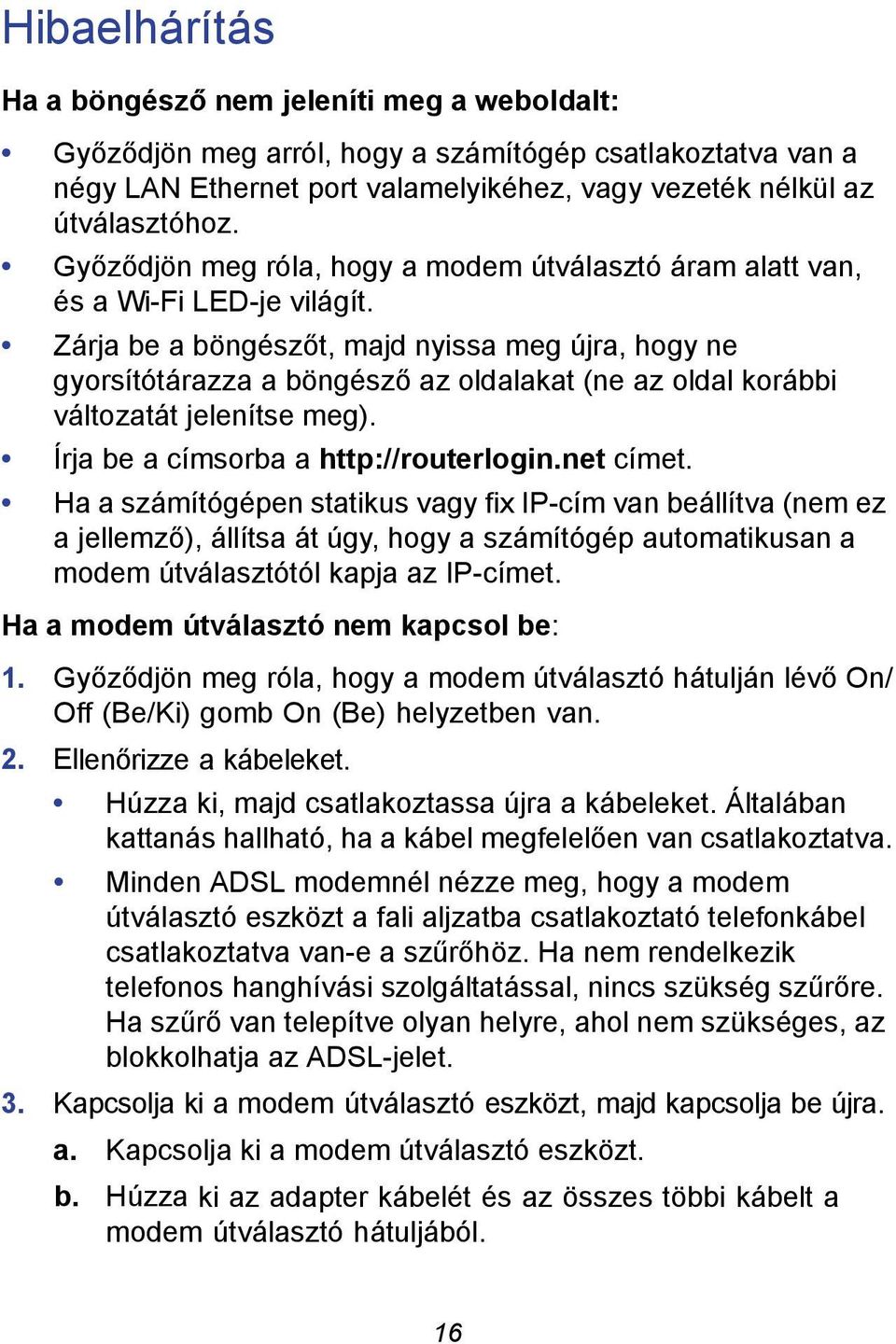

18 Hibaelhárítás Ha a böngésző nem jeleníti meg a weboldalt: Győződjön meg arról, hogy a számítógép csatlakoztatva van a négy LAN Ethernet port valamelyikéhez, vagy vezeték nélkül az útválasztóhoz. Győződjön meg róla, hogy a modem útválasztó áram alatt van, és a Wi-Fi LED-je világít. Zárja be a böngészőt, majd nyissa meg újra, hogy ne gyorsítótárazza a böngésző az oldalakat (ne az oldal korábbi változatát jelenítse meg). Írja be a címsorba a címet. Ha a számítógépen statikus vagy fix IP-cím van beállítva (nem ez a jellemző), állítsa át úgy, hogy a számítógép automatikusan a modem útválasztótól kapja az IP-címet. Ha a modem útválasztó nem kapcsol be: 1. Győződjön meg róla, hogy a modem útválasztó hátulján lévő On/ Off (Be/Ki) gomb On (Be) helyzetben van. 2. Ellenőrizze a kábeleket. Húzza ki, majd csatlakoztassa újra a kábeleket. Általában kattanás hallható, ha a kábel megfelelően van csatlakoztatva. Minden ADSL modemnél nézze meg, hogy a modem útválasztó eszközt a fali aljzatba csatlakoztató telefonkábel csatlakoztatva van-e a szűrőhöz. Ha nem rendelkezik telefonos hanghívási szolgáltatással, nincs szükség szűrőre. Ha szűrő van telepítve olyan helyre, ahol nem szükséges, az blokkolhatja az ADSL-jelet. 3. Kapcsolja ki a modem útválasztó eszközt, majd kapcsolja be újra. a. Kapcsolja ki a modem útválasztó eszközt. b. Húzza ki az adapter kábelét és az összes többi kábelt a modem útválasztó hátuljából. 16

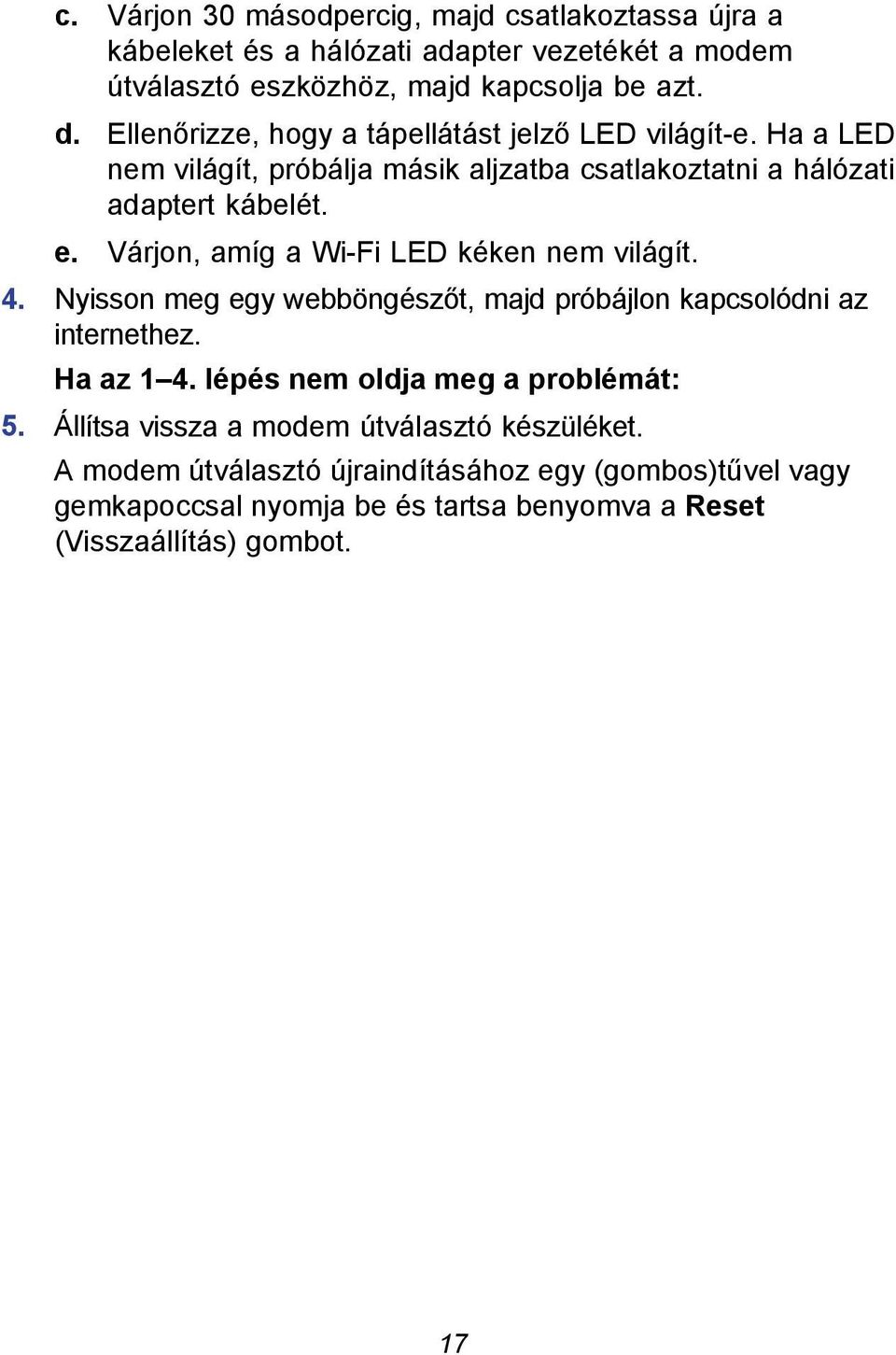

19 c. Várjon 30 másodpercig, majd csatlakoztassa újra a kábeleket és a hálózati adapter vezetékét a modem útválasztó eszközhöz, majd kapcsolja be azt. d. Ellenőrizze, hogy a tápellátást jelző LED világít-e. Ha a LED nem világít, próbálja másik aljzatba csatlakoztatni a hálózati adaptert kábelét. e. Várjon, amíg a Wi-Fi LED kéken nem világít. 4. Nyisson meg egy webböngészőt, majd próbájlon kapcsolódni az internethez. Ha az 1 4. lépés nem oldja meg a problémát: 5. Állítsa vissza a modem útválasztó készüléket. A modem útválasztó újraindításához egy (gombos)tűvel vagy gemkapoccsal nyomja be és tartsa benyomva a Reset (Visszaállítás) gombot. 17

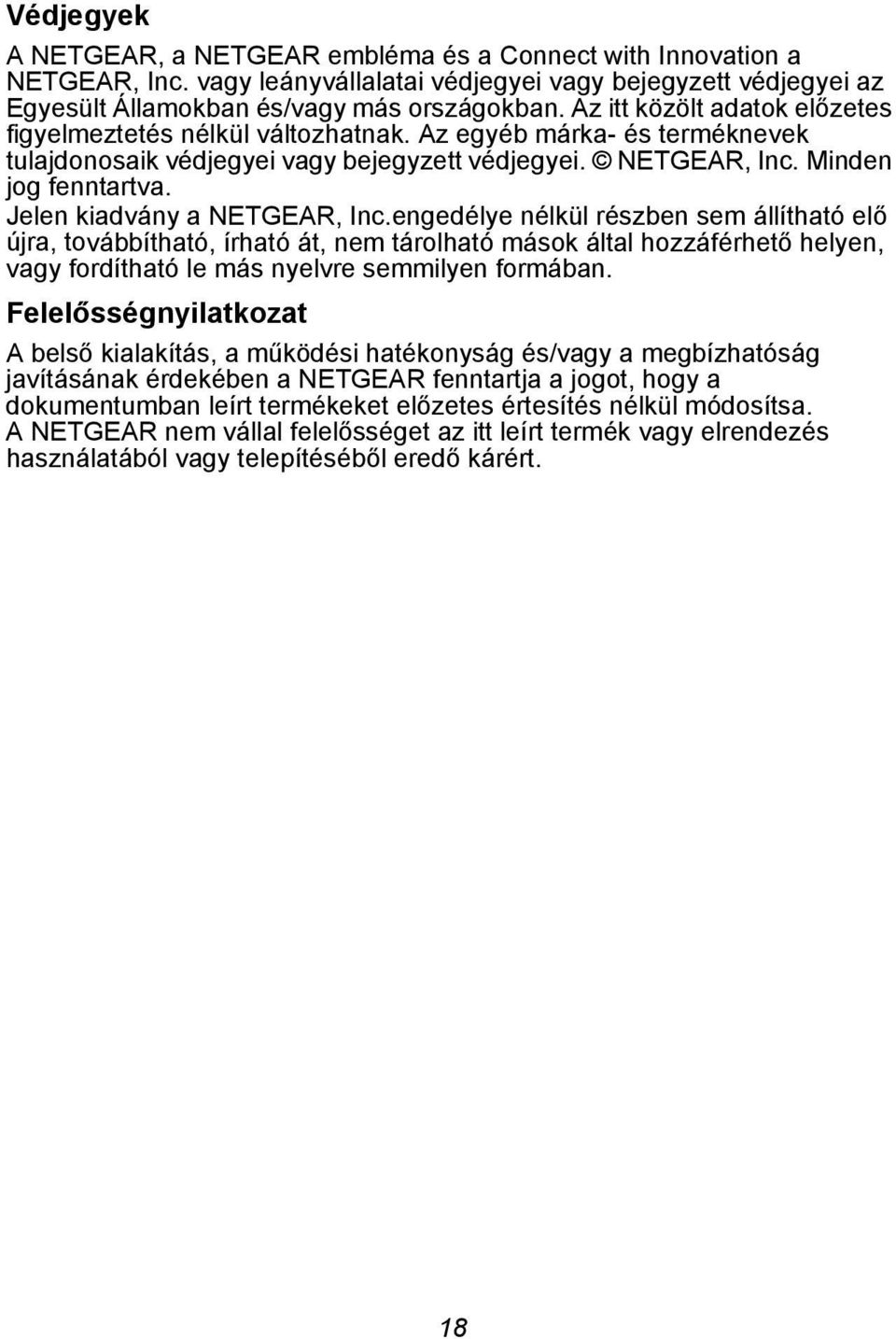

20 Védjegyek A NETGEAR, a NETGEAR embléma és a Connect with Innovation a NETGEAR, Inc. vagy leányvállalatai védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és/vagy más országokban. Az itt közölt adatok előzetes figyelmeztetés nélkül változhatnak. Az egyéb márka- és terméknevek tulajdonosaik védjegyei vagy bejegyzett védjegyei. NETGEAR, Inc. Minden jog fenntartva. Jelen kiadvány a NETGEAR, Inc.engedélye nélkül részben sem állítható elő újra, továbbítható, írható át, nem tárolható mások által hozzáférhető helyen, vagy fordítható le más nyelvre semmilyen formában. Felelősségnyilatkozat A belső kialakítás, a működési hatékonyság és/vagy a megbízhatóság javításának érdekében a NETGEAR fenntartja a jogot, hogy a dokumentumban leírt termékeket előzetes értesítés nélkül módosítsa. A NETGEAR nem vállal felelősséget az itt leírt termék vagy elrendezés használatából vagy telepítéséből eredő kárért. 18
