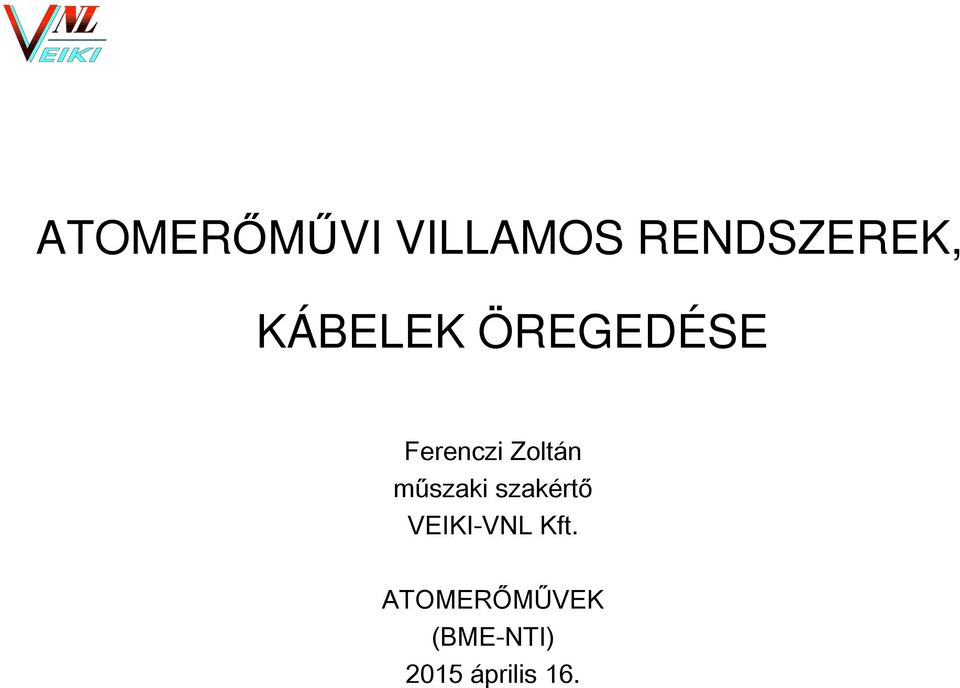

1 ATOMERŐMŰVI VILLAMOS RENDSZEREK, KÁBELEK ÖREGEDÉSE Ferenczi Zoltán műszaki szakértő VEIKI-VNL Kft. ATOMERŐMŰVEK (BME-NTI) 2015 április 16.

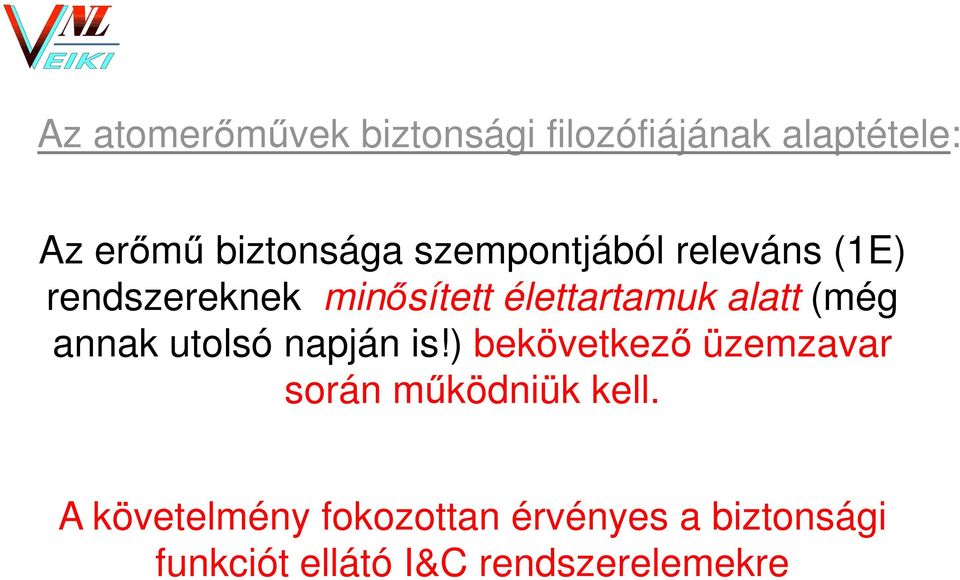

2 Az atomerőművek biztonsági filozófiájának alaptétele: Az erőmű biztonsága szempontjából releváns (1E) rendszereknek minősített élettartamuk alatt (még annak utolsó napján is!) bekövetkező üzemzavar során működniük kell. A követelmény fokozottan érvényes a biztonsági funkciót ellátó I&C rendszerelemekre

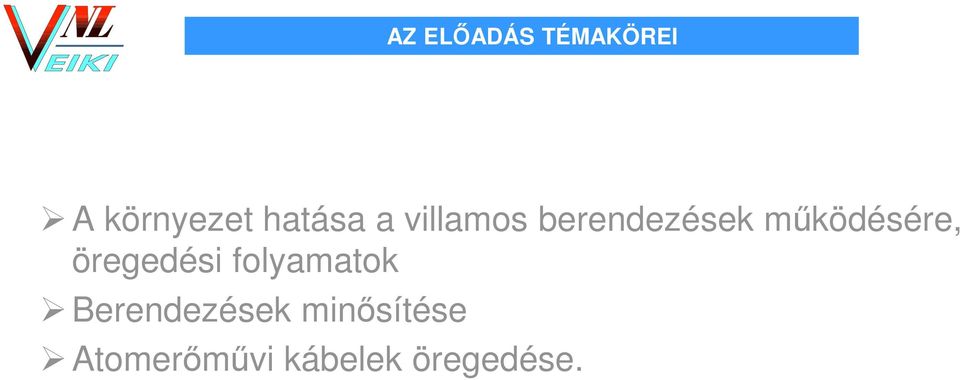

3 AZ ELŐADÁS TÉMAKÖREI A környezet hatása a villamos berendezések működésére, öregedési folyamatok Berendezések minősítése Atomerőművi kábelek öregedése.

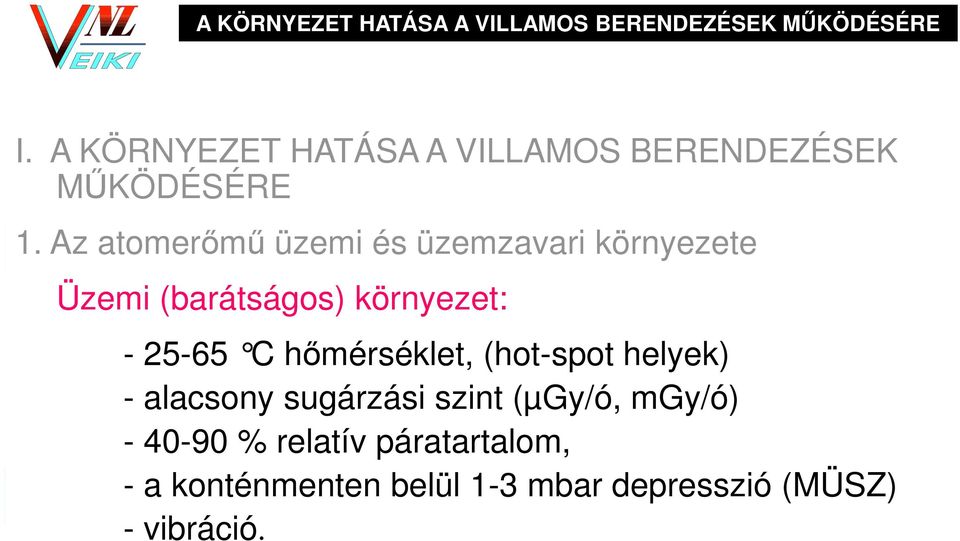

4 A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEK MŰKÖDÉSÉRE I. A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEK MŰKÖDÉSÉRE 1. Az atomerőmű üzemi és üzemzavari környezete Üzemi (barátságos) környezet: C h őmérséklet, (hot-spot helyek) - alacsony sugárzási szint (µgy/ó, mgy/ó) % relatív páratartalom, - a konténmenten belül 1-3 mbar depresszió (MÜSZ) - vibráció.

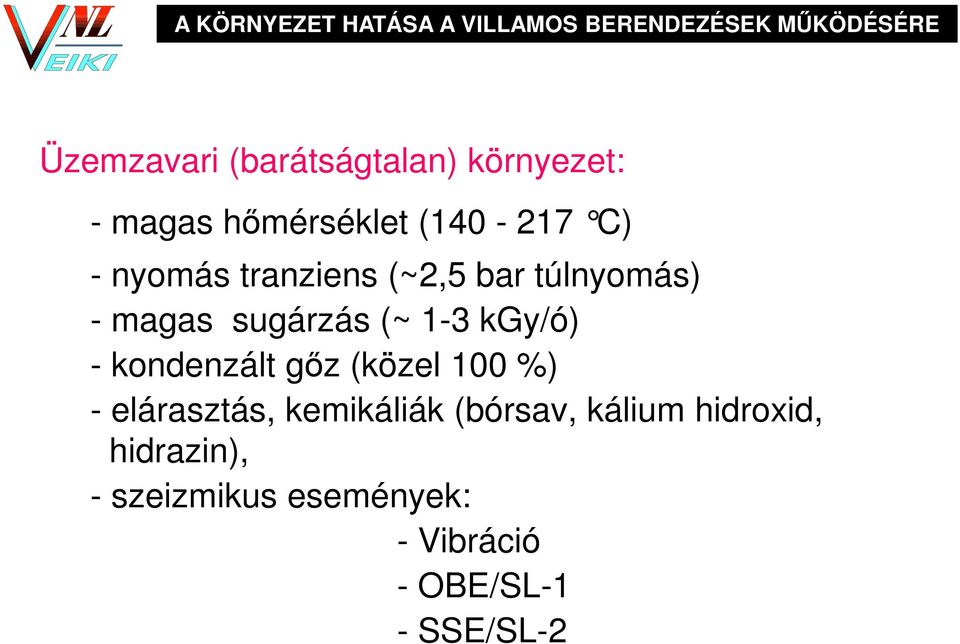

5 A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEK MŰKÖDÉSÉRE Üzemzavari (barátságtalan) környezet: - magas hőmérséklet ( C) - nyomás tranziens (~2,5 bar túlnyomás) - magas sugárzás (~ 1-3 kgy/ó) - kondenzált gőz (közel 100 %) - elárasztás, kemikáliák (bórsav, kálium hidroxid, hidrazin), - szeizmikus események: - Vibráció - OBE/SL-1 - SSE/SL-2

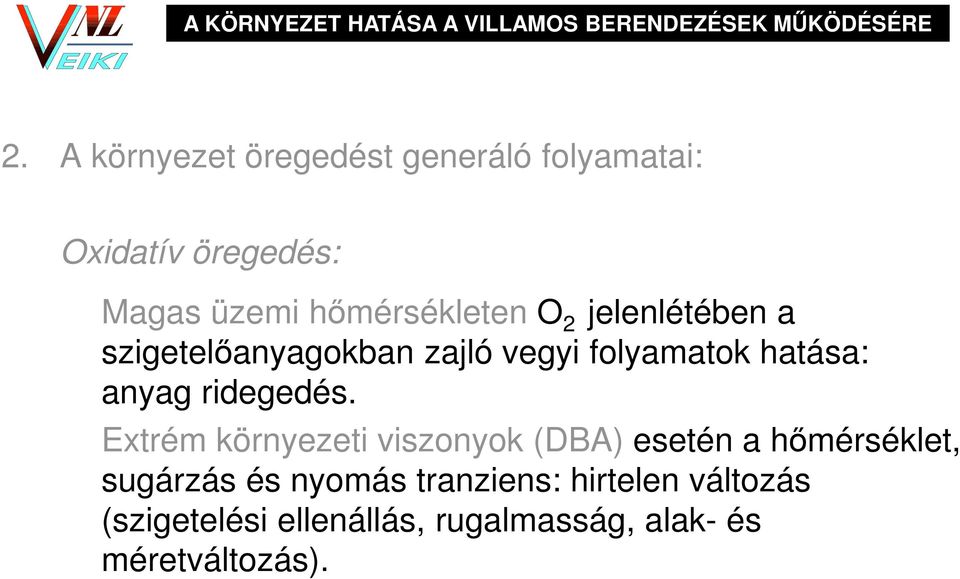

6 A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEK MŰKÖDÉSÉRE 2. A környezet öregedést generáló folyamatai: Oxidatív öregedés: Magas üzemi hőmérsékleten O 2 jelenlétében a szigetelőanyagokban zajló vegyi folyamatok hatása: anyag ridegedés. Extrém környezeti viszonyok (DBA) esetén a hőmérséklet, sugárzás és nyomás tranziens: hirtelen változás (szigetelési ellenállás, rugalmasság, alak- és méretváltozás).

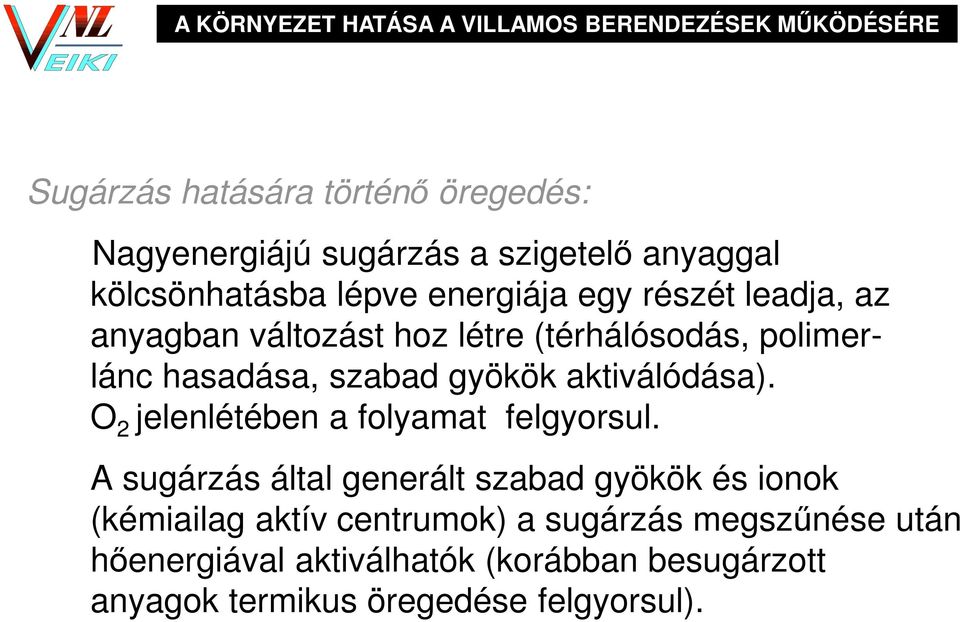

7 A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEK MŰKÖDÉSÉRE Sugárzás hatására történő öregedés: Nagyenergiájú sugárzás a szigetelő anyaggal kölcsönhatásba lépve energiája egy részét leadja, az anyagban változást hoz létre (térhálósodás, polimerlánc hasadása, szabad gyökök aktiválódása). O 2 jelenlétében a folyamat felgyorsul. A sugárzás által generált szabad gyökök és ionok (kémiailag aktív centrumok) a sugárzás megszűnése után hőenergiával aktiválhatók (korábban besugárzott anyagok termikus öregedése felgyorsul).

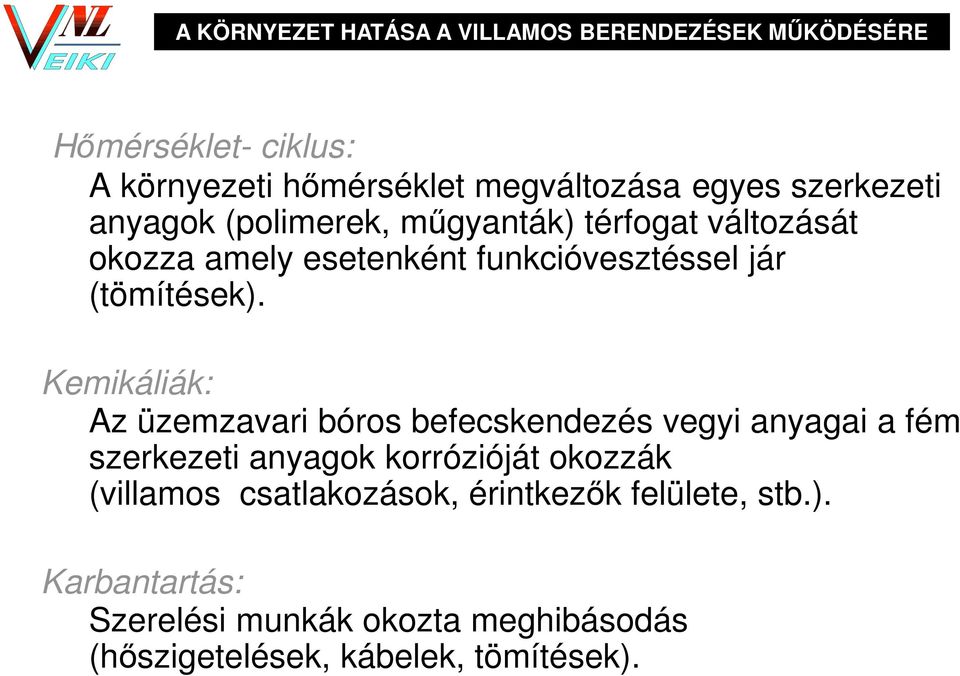

8 A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEK MŰKÖDÉSÉRE Hőmérséklet- ciklus: A környezeti hőmérséklet megváltozása egyes szerkezeti anyagok (polimerek, műgyanták) térfogat változását okozza amely esetenként funkcióvesztéssel jár (tömítések). Kemikáliák: Az üzemzavari bóros befecskendezés vegyi anyagai a fém szerkezeti anyagok korrózióját okozzák (villamos csatlakozások, érintkezők felülete, stb.). Karbantartás: Szerelési munkák okozta meghibásodás (hőszigetelések, kábelek, tömítések).

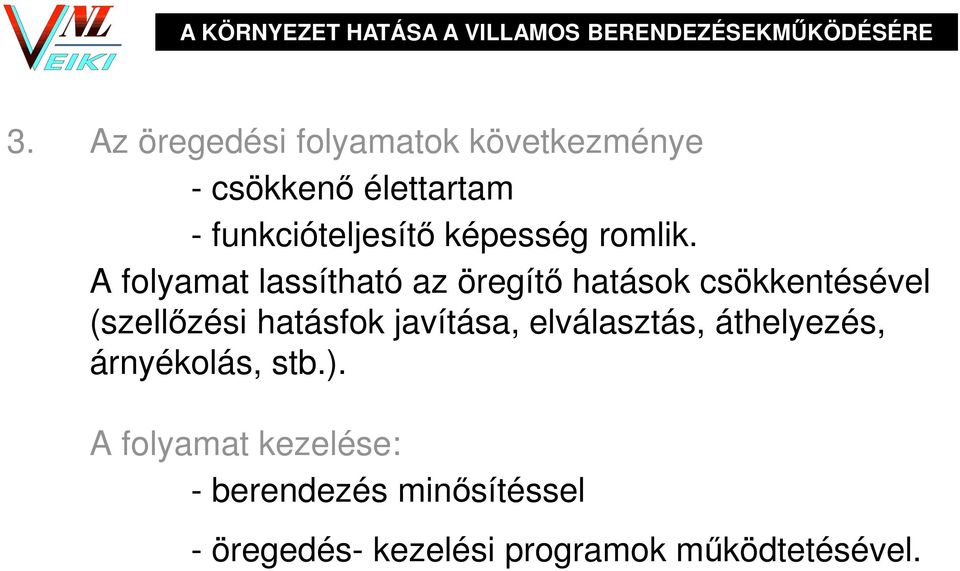

9 A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEKMŰKÖDÉSÉRE 3. Az öregedési folyamatok következménye - csökkenő élettartam - funkcióteljesítő képesség romlik. A folyamat lassítható az öregítő hatások csökkentésével (szellőzési hatásfok javítása, elválasztás, áthelyezés, árnyékolás, stb.). A folyamat kezelése: - berendezés minősítéssel - öregedés- kezelési programok működtetésével.

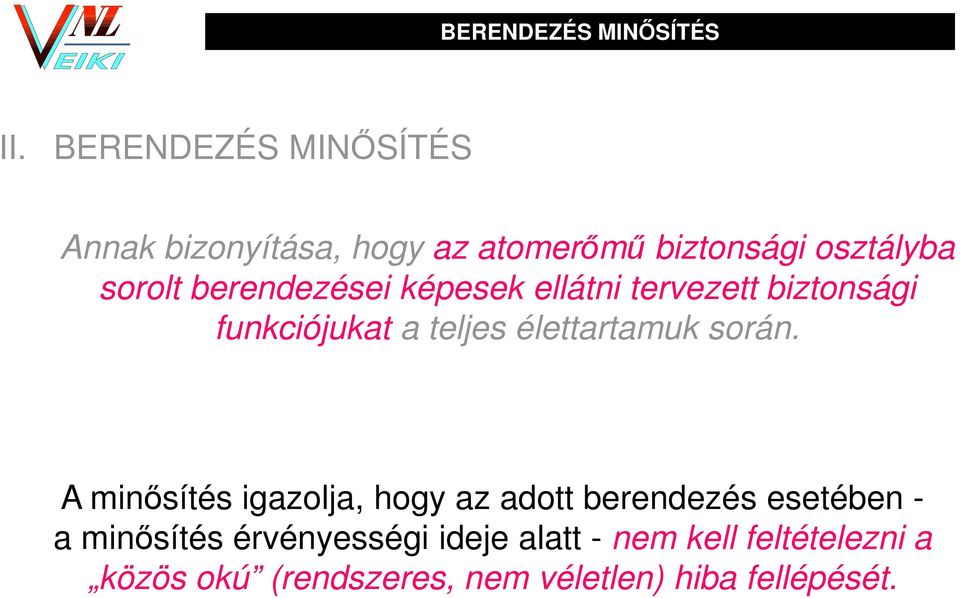

10 BERENDEZÉS MINŐSÍTÉS II. BERENDEZÉS MINŐSÍTÉS Annak bizonyítása, hogy az atomerőmű biztonsági osztályba sorolt berendezései képesek ellátni tervezett biztonsági funkciójukat a teljes élettartamuk során. A minősítés igazolja, hogy az adott berendezés esetében - a minősítés érvényességi ideje alatt - nem kell feltételezni a közös okú (rendszeres, nem véletlen) hiba fellépését.

11 BERENDEZÉS MINŐSÍTÉS Közös okú hibák: - koncepcionális (tervezési, gyártási, szerelési, üzemeltetési, karbantartási) hibák - környezeti (öregedési mechanizmusok, üzemzavari tranziensek). Minősítendő rendszerelemek: - alapvető biztonsági funkciót ellátó rendszerelemek, - biztonsági funkciót ellátó rendszerelemek, - rendszerelemek, melyek hibájukkal, vagy téves működésükkel megakadályozhatják az előbbiek működését, - egyes beavatkozást igénylő események során fontos funkciót betöltő rendszerelemek.

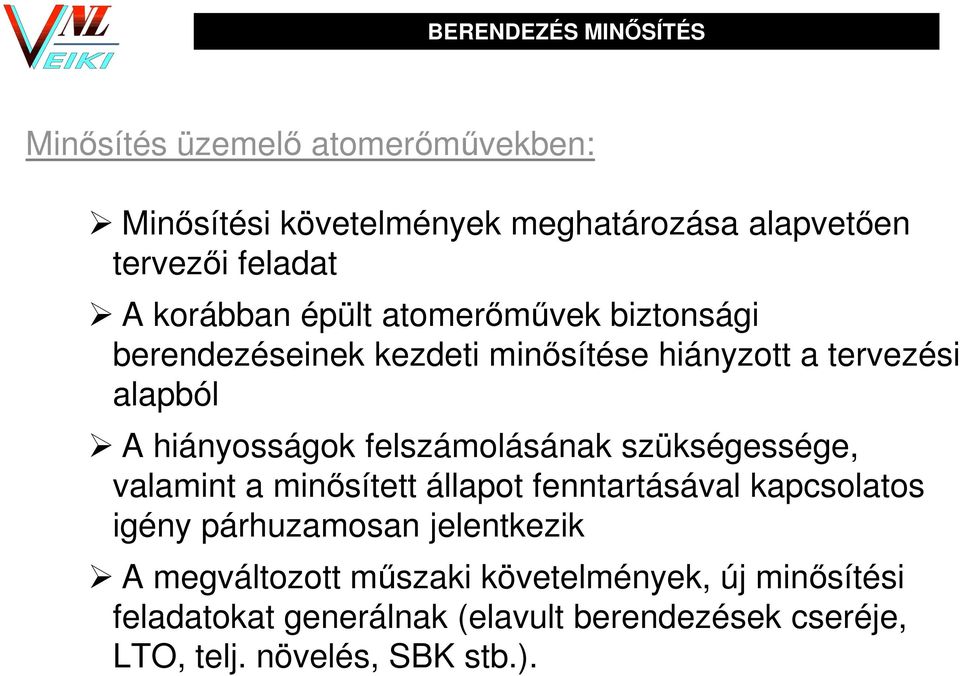

12 BERENDEZÉS MINŐSÍTÉS Minősítés üzemelő atomerőművekben: Minősítési követelmények meghatározása alapvetően tervezői feladat A korábban épült atomerőművek biztonsági berendezéseinek kezdeti minősítése hiányzott a tervezési alapból A hiányosságok felszámolásának szükségessége, valamint a minősített állapot fenntartásával kapcsolatos igény párhuzamosan jelentkezik A megváltozott műszaki követelmények, új minősítési feladatokat generálnak (elavult berendezések cseréje, LTO, telj. növelés, SBK stb.).

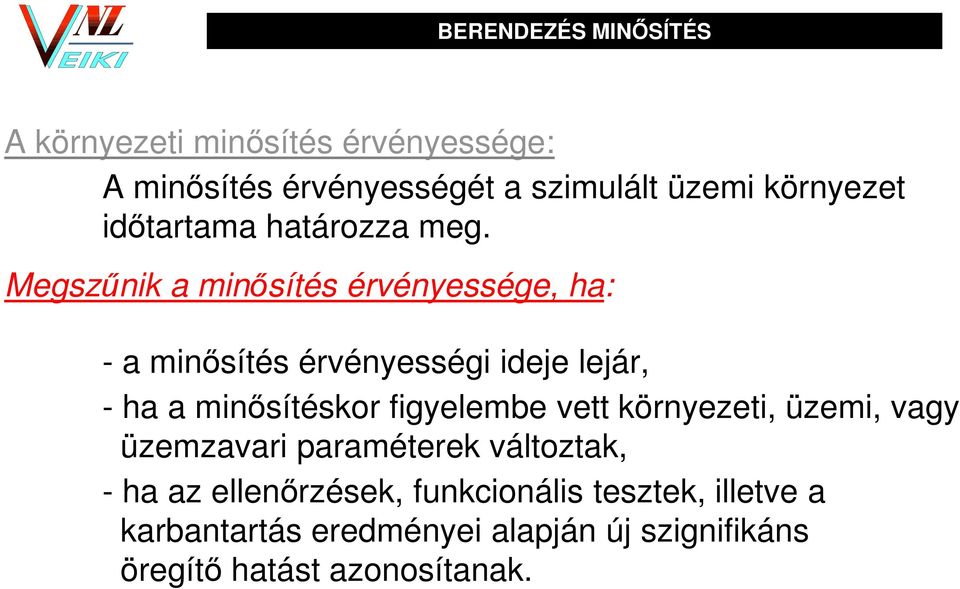

13 BERENDEZÉS MINŐSÍTÉS A környezeti minősítés érvényessége: A minősítés érvényességét a szimulált üzemi környezet időtartama határozza meg. Megszűnik a minősítés érvényessége, ha: - a minősítés érvényességi ideje lejár, - ha a minősítéskor figyelembe vett környezeti, üzemi, vagy üzemzavari paraméterek változtak, - ha az ellenőrzések, funkcionális tesztek, illetve a karbantartás eredményei alapján új szignifikáns öregítő hatást azonosítanak.

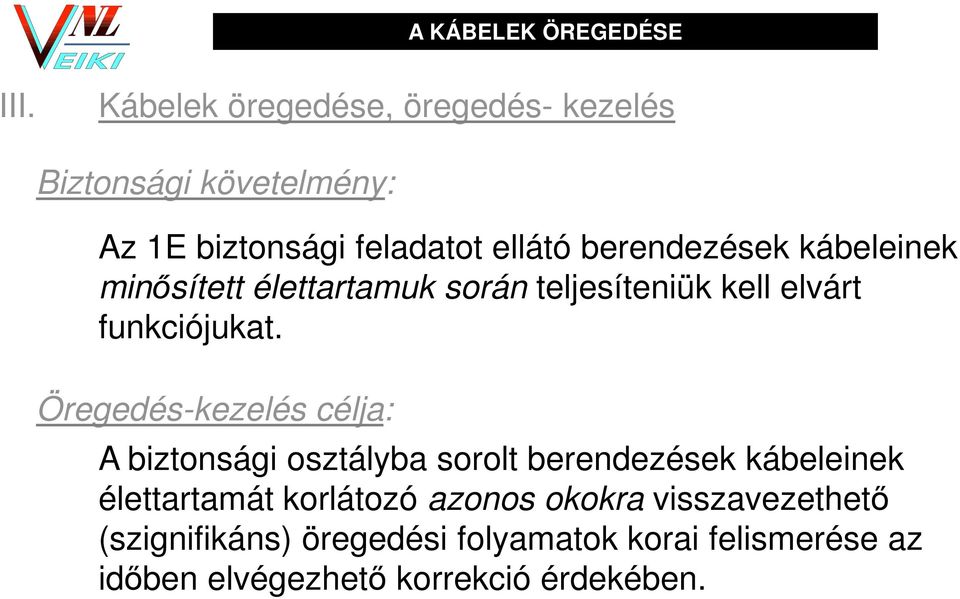

14 A KÁBELEK ÖREGEDÉSE III. Kábelek öregedése, öregedés- kezelés Biztonsági követelmény: Az 1E biztonsági feladatot ellátó berendezések kábeleinek minősített élettartamuk során teljesíteniük kell elvárt funkciójukat. Öregedés-kezelés célja: A biztonsági osztályba sorolt berendezések kábeleinek élettartamát korlátozó azonos okokra visszavezethető (szignifikáns) öregedési folyamatok korai felismerése az időben elvégezhető korrekció érdekében.

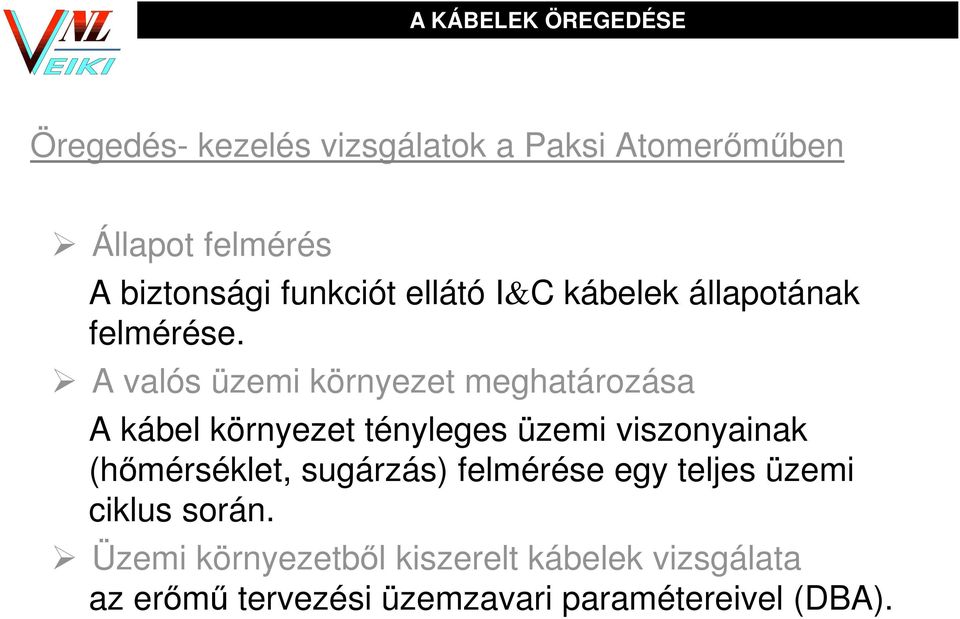

15 A KÁBELEK ÖREGEDÉSE Öregedés- kezelés vizsgálatok a Paksi Atomerőműben Állapot felmérés A biztonsági funkciót ellátó I&C kábelek állapotának felmérése. A valós üzemi környezet meghatározása A kábel környezet tényleges üzemi viszonyainak (hőmérséklet, sugárzás) felmérése egy teljes üzemi ciklus során. Üzemi környezetből kiszerelt kábelek vizsgálata az erőmű tervezési üzemzavari paramétereivel (DBA).

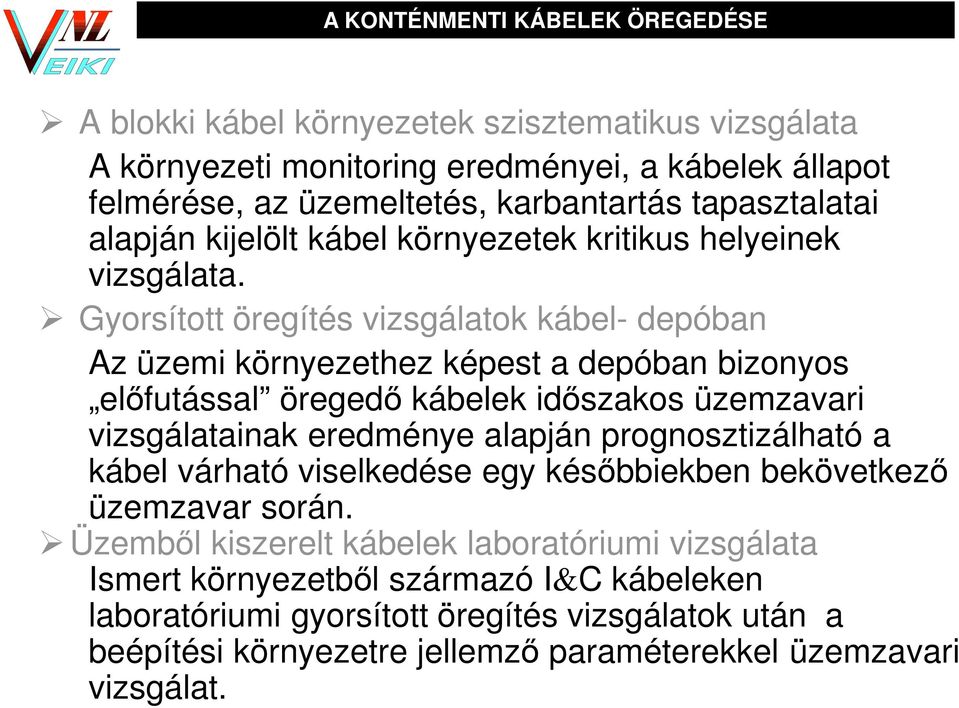

16 A KONTÉNMENTI KÁBELEK ÖREGEDÉSE A blokki kábel környezetek szisztematikus vizsgálata A környezeti monitoring eredményei, a kábelek állapot felmérése, az üzemeltetés, karbantartás tapasztalatai alapján kijelölt kábel környezetek kritikus helyeinek vizsgálata. Gyorsított öregítés vizsgálatok kábel- depóban Az üzemi környezethez képest a depóban bizonyos előfutással öregedő kábelek időszakos üzemzavari vizsgálatainak eredménye alapján prognosztizálható a kábel várható viselkedése egy későbbiekben bekövetkező üzemzavar során. Üzemből kiszerelt kábelek laboratóriumi vizsgálata Ismert környezetből származó I&C kábeleken laboratóriumi gyorsított öregítés vizsgálatok után a beépítési környezetre jellemző paraméterekkel üzemzavari vizsgálat.

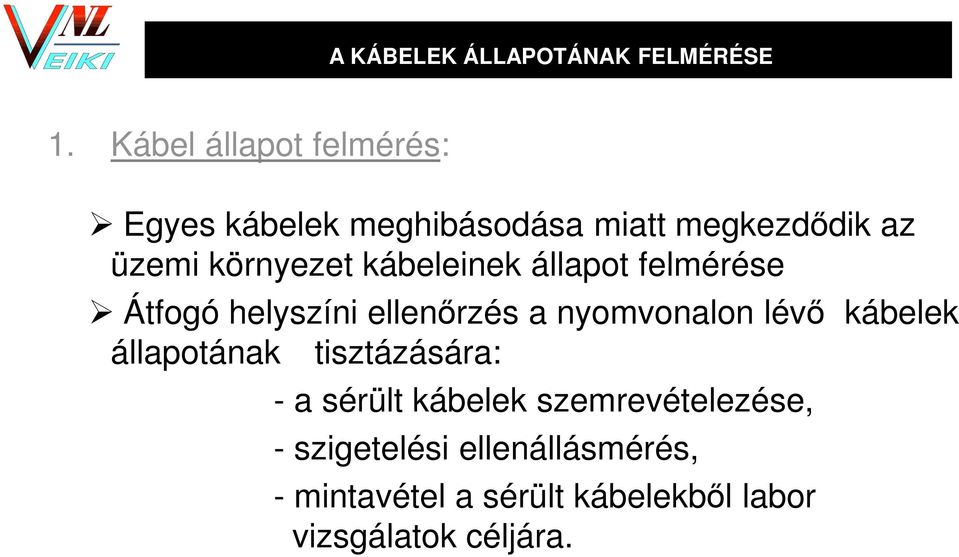

17 A KÁBELEK ÁLLAPOTÁNAK FELMÉRÉSE 1. Kábel állapot felmérés: Egyes kábelek meghibásodása miatt megkezdődik az üzemi környezet kábeleinek állapot felmérése Átfogó helyszíni ellenőrzés a nyomvonalon lévő kábelek állapotának tisztázására: - a sérült kábelek szemrevételezése, - szigetelési ellenállásmérés, - mintavétel a sérült kábelekből labor vizsgálatok céljára.

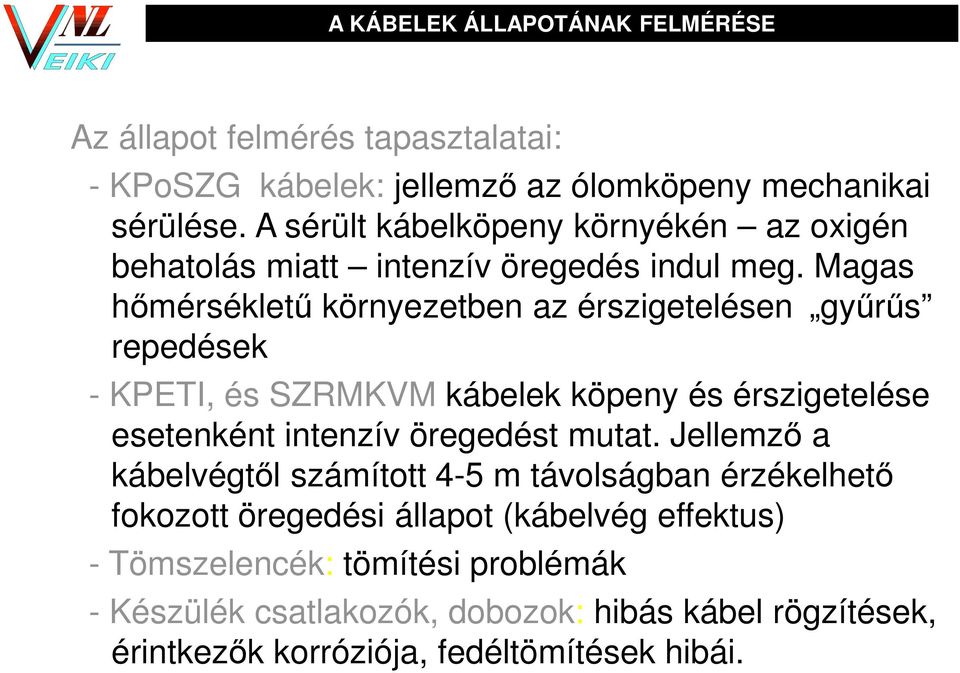

18 A KÁBELEK ÁLLAPOTÁNAK FELMÉRÉSE Az állapot felmérés tapasztalatai: - KPoSZG kábelek: jellemző az ólomköpeny mechanikai sérülése. A sérült kábelköpeny környékén az oxigén behatolás miatt intenzív öregedés indul meg. Magas hőmérsékletű környezetben az érszigetelésen gyűrűs repedések - KPETI, és SZRMKVM kábelek köpeny és érszigetelése esetenként intenzív öregedést mutat. Jellemző a kábelvégtől számított 4-5 m távolságban érzékelhető fokozott öregedési állapot (kábelvég effektus) - Tömszelencék: tömítési problémák - Készülék csatlakozók, dobozok: hibás kábel rögzítések, érintkezők korróziója, fedéltömítések hibái.

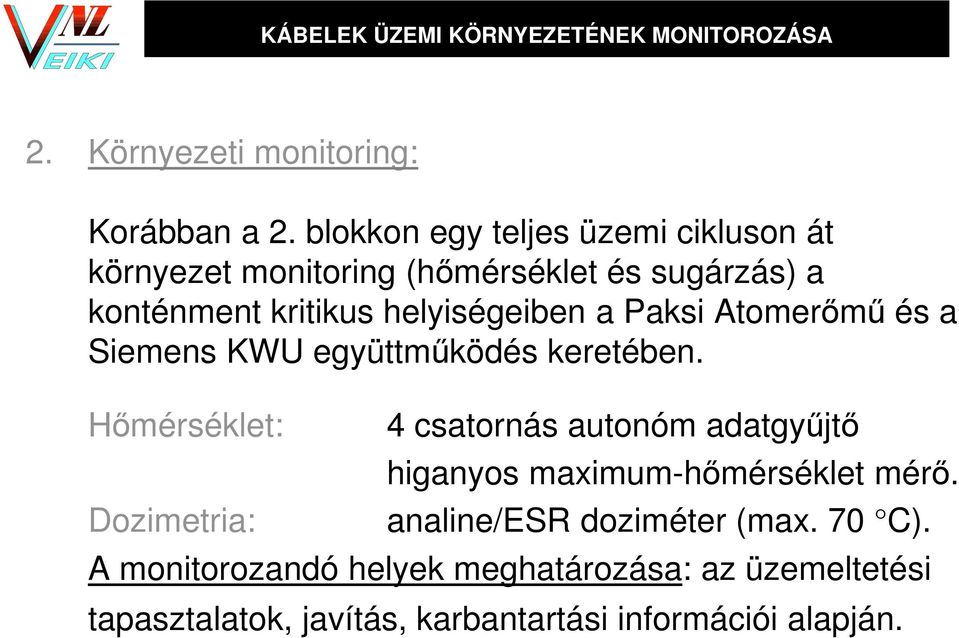

19 KÁBELEK ÜZEMI KÖRNYEZETÉNEK MONITOROZÁSA 2. Környezeti monitoring: Korábban a 2. blokkon egy teljes üzemi cikluson át környezet monitoring (hőmérséklet és sugárzás) a konténment kritikus helyiségeiben a Paksi Atomerőmű és a Siemens KWU együttműködés keretében. Hőmérséklet: Dozimetria: 4 csatornás autonóm adatgyűjtő higanyos maximum-hőmérséklet mérő. analine/esr doziméter (max. 70 C). A monitorozandó helyek meghatározása: az üzemeltetési tapasztalatok, javítás, karbantartási információi alapján.

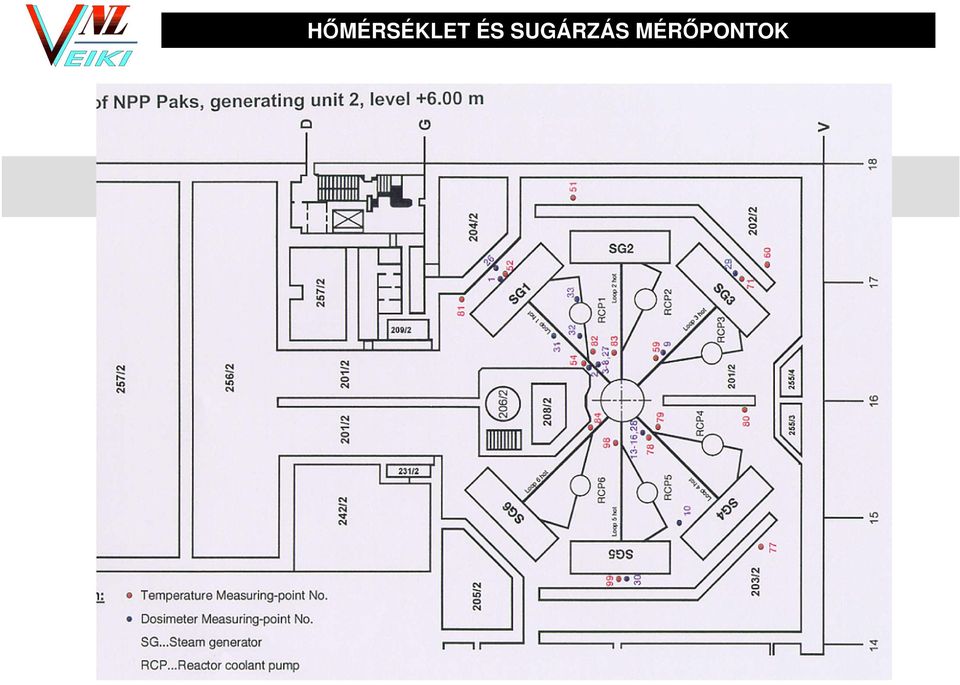

20 HŐMÉRSÉKLET ÉS SUGÁRZÁS MÉRŐPONTOK

21 TELEPÍTETT 4 CSATORNÁS AUTONOM HŐMÉRSÉKLET ADATGYŰJTŐ

22 TELEPÍTETT 4 CSATORNÁS AUTONOM HŐMÉRSÉKLET ADATGYŰJTŐ

23 AZ ADATGYŰJTŐ HŐMÉRSÉKLET REGISZTRÁTUMA

24 KÁBELCSATORNA KÖRNYEZETÉNEK MONITOROZÁSA

25 CSATLAKOZÓ DOBOZ KÖRNYEZETÉNEK VIZSGÁLATA

26 TOLÓZÁR TELEPÍTÉSI KÖRNYEZETÉNEK MONITOROZÁSA

27 ÜZEMI ÉS ÜZEMZAVARI KÖRNYEZETI PARAMÉTER KATASZTER

28 KÁBELEK ÜZEMI KÖRNYEZETÉNEK MONITOROZÁSA A monitoring eredménye: - a hőmérséklet egyes helyeken (gőzfejlesztő, reaktor hűtő cső, hidroakkumulátorok környezete) meghaladja a 60 C tervezési hőmérsékletet, - az integrált dózisból számított legmagasabb sugárzás ~ 0,3 Gy/ó, amely nagyságrendjét tekintve megfelel más WWER erőművek tapasztalatának, ám lényegesen meghaladja a 0,1 Gy/ó tervezési értéket,

29 ÜZEMI KÖRNYEZETBŐL KISZERELT KÁBELEK VIZSGÁLATA 3. Funkcióképesség vizsgálat (üzemből kivett kábeleken): A monitoring eredménye: Vizsgálati program a tervezési dokumentáció alapján: - kábelszigetelések E/E 0 vizsgálata - szigetelési ellenállásmérés - feszültség próba - üzemzavari γ sugárzás modellezése - üzemzavari szimuláció a tervezési dokumentáció alapján (DBA) : - előkondicionálás (60 C) - 5 kis LOCA (90 C/ 0,17 MPa/5 óra) - 1 nagy LOCA (135 C/ 0,25 MPa/10 óra) - utóöregítés (60 C/ 0,10 MPa/125 óra) - E/E 0, szigetelési ellenállás mérés.

30 ÜZEMI KÖRNYEZETBŐL KISZERELT KÁBELEK VIZSGÁLATA Megfelelőségi kritériumok: - szakadási nyúlás csökkenése max. 50 % - szigetelési ellenállás (min. 1 Mohm), - a kábelér folytonosságának megmaradása. A vizsgálat eredménye: - a kábelszigetelések E/E 0 értékei LOCA után drasztikusan csökkentek, - a térhálósított PE (XLPE) szigetelésű kábelek megtartották, a PVC szigetelésűek elvesztették integritásukat, - ellentmondás: E/E 0 szigetelési ellenállás.

31 ÜZEMZAVARI (LOCA) VIZSGÁLATRA ELŐKÉSZÍTETT KÁBELMINTÁK

32 KÁBELVÉGEK KIVEZETÉSE A HERMETIKUS A VIZSGÁLÓ TARTÁLYBÓL

33 VIZSGÁLÓ TARTÁLYBÓL KIEMELT KÁBELEK A LOCA VIZSGÁLAT UTÁN

34 SÉRÜLT SZIGETELÉSŰ KÁBEL A LOCA VIZSGÁLAT UTÁN

35 SÚLYOSAN SÉRÜLT SZIGETELÉSŰ KÁBEL A LOCA VIZSGÁLAT UTÁN

36 A KÁBELEK ÜZEMI KÖRNYEZETÉNEK MONITOROZÁSA blokki kábel környezet ismételt vizsgálata: A korábbi monitoring eredményei alapján újabb célzott vizsgálat a kábelek szempontjából kritikus környezeti paraméterek (üzemi hőmérséklet, sugárzás) meghatározására. Monitorozás: - újabb 1 éves ciklusban ponton dozimetriai mérés (a korábbi analine/esr érzékelő helyett TL doziméterrel) - 79 ponton hőmérséklet mérés (4 csatornás mérésadatgyűjtők).

37 A KÁBELEK ÜZEMI KÖRNYEZETÉNEK MONITOROZÁSA A monitorozás eredménye: hőmérséklet: - a hermetikus térben az eloszlás inhomogén, a kábelek hőmérséklet terhelése nagyobb a tervezettnél. A monitorozás idejére vetített átlag hőmérséklet 56 C, de helyileg kialakulnak ennél lényegesen magasabb hőmérséklet értékek (hot-spot). - a magas hőmérsékletű technológiai berendezések közvetlen hősugárzásától védett helyeken az átlagos üzemi hőmérséklet ennél közel 10 C-al alacsonyabb.

38 A KÁBELEK ÜZEMI KÖRNYEZETÉNEK MONITOROZÁSA sugárzás: az üzemi dózis átlaga az erőműre vonatkozó tervezési érték körül szór. A mért értékek a főberendezések közelében jelentős inhomogenitás. A dózismérés eredményei közel 20 %-ban térnek el a korábbi vizsgálatoktól. A kábelek szempontjából számottevő sugárzás az A201 helyiségben mérhető. Megállapítható, hogy a kábelek öregedését a Paksi Atomerőmű WWER- 440/213 blokk konténmentjében elsősorban az üzemi környezet hőmérséklete determinálja.

39 A KÁBELEK ÜZEMI KÖRNYEZETÉNEK MONITOROZÁSA A monitorozás eredménye alapján tett intézkedések: további vizsgálatok az A201, valamint a vele egy légtérben lévő helyiségekben, ismételt bejárások a kábel állapot pontos felmérésére, megindul a fokozott mechanikai terhelésnek kitett kábelek (tolózár motor lengőkábel) cseréje, a hosszabb kábelszakaszok cseréje helyett kábel toldási technológia alkalmazása, megkezdődik a kábelek gyorsított öregítése a 2. blokk 1. hurok hidegágán kialakított depóban.

40 KÁBELEK GYORSÍTOTT ÖREGITÉS- VIZSGÁLATAI KÁBELDEPÓBAN 5. Öregítés kábeldepóban: a kábelek a depóban valós üzemi körülmények között, ellenőrzött módon öregszenek (hőmérséklet, sugárzás) a gyorsítási tényező ismeretében a kívánt öregítés ideje egyszerűen meghatározható. A felgyorsított folyamat bizonyos határok között ugyanolyan hatást idéz elő a kábel szigetelőanyagában, mint a normál üzemelés, csak rövidebb idő alatt. normál üzemi környezetben öregedő kábelekhez képest a depóban öregedő kábelek előrefutási idővel rendelkeznek.

41 KÁBELEK GYORSÍTOTT ÖREGITÉS- VIZSGÁLATAI KÁBELDEPÓBAN Hátránya: a depó nem megfelelő elhelyezése esetén a reaktor tartályból kilépő neutronok a réz szerkezeti elemeket felaktiválhatják, ezért a kábel jelentős aktivitása miatt azok különleges kezelést igényelnek (a minták nem hozhatók ki a hermetikus térből, így azok további vizsgálati lehetősége korlátozott). a kábelek mozgatása a kábel depóban (berakás, kivétel) a környezet magas sugárzási viszonyai miatt csak a blokk leálláskor lehetséges, azaz kötve van az erőmű üzemelési ciklusához.

42 KÁBELEK GYORSÍTOTT ÖREGITÉS- VIZSGÁLATAI KÁBELDEPÓBAN Vizsgálati módszer: a kábeldepóban elhelyezett, üzemből kiszerelt típusonként 5-5 db kábel előélete (installációs környezet, környezeti paraméter, stb.) ismert volt. Ugyanakkor, ellentétben a nyugat-európában installált kábelekkel a szovjet kábelek esetében nem rendelkeztünk a kábelek 0 állapotú mechanikai paramétereivel (E/E 0 ). a vizsgálat során viszonyítási alapnak a kábel kiszereléskor mért (E/E 0 ) értékeit tekintettük.

43 KÁBELEK GYORSÍTOTT ÖREGITÉS- VIZSGÁLATAI KÁBELDEPÓBAN a depóból két év elteltével első mintavétel történt. a mintákon végzett vizsgálatok: - szigetelési ellenállásmérés, - szakítás vizsgálat (E/E 0 ), - egyszerűsített üzemzavari vizsgálat (gőzteszt), - szigetelési ellenállás mérés (48 óra után) - újabb szakítás vizsgálat (E/E 0 ). az első kivétel után évente további kábelminták kivétele és vizsgálata.

44 KÁBELEK GYORSÍTOTT ÖREGITÉS- VIZSGÁLATAI KÁBELDEPÓBAN Vizsgálati eredmények: a szigetelési ellenállás mérés nem alkalmas az öregedés előrehaladásának meghatározására, az eredmények csak a változás tendenciájának jelzésére alkalmazhatók. a szakítás vizsgálatok eredményei a referencia értékhez képest jelentősen szórnak (szigetelőanyag inhomogenitás) a mérési eredmények szórása miatt a kábelek öregedésére nem állítható fel egyértelmű trend, a vizsgálati eredmények nem alkalmasak a kábelek maradék élettartamának prognosztizálására. a kivett kábelminták a depóban történő gyorsított öregítés során a jelen lévő neutronok miatt egyre nagyobb mértékben felaktiválódnak, amely nehezíti, vagy teljesen ellehetetleníti a további vizsgálatokat.

45 KÁBELEK BEHELYEZÉSE A DEPÓBA

46 A DEPÓ MONITOROZÁSÁRA SZOLGÁLÓ HŐMÉRSÉKLET ÉS SUGÁRZÁSMÉRŐK ELHELYEZÉSE

47 KÁBELEK GYORSÍTOTT ÖREGITÉS- VIZSGÁLATAI KÁBELDEPÓBAN A depóban végzett vizsgálatok értékelése alapján megállapítható, hogy a szakítás vizsgálatok értékelésén alapuló öregedési állapot meghatározás módszere a szigetelő anyag inhomogenitása miatt a szovjet kábelek esetében nem alkalmas az öregedési trend, valamint a kábel maradék élettartamának meghatározására!

48 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN 6. Laboratóriumi vizsgálatok: Kiküszöbölik a depóban történő öregítés hátrányait. Előnye: - az öregítés ideje számítható (Arrhenius), - a próbatárgyak kezelése egyszerűbb, a vizsgálatok nem kötődnek a blokki ciklushoz, - az öregítés során nem történik felaktiválódás. Hátránya: - a termikus és sugáröregítés időben elválik egymástól (szinergia hatás nem modellezhető).

49 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN A vizsgálati módszer: KÁBELEK LABORATÓRIUMI ÖREGÍTÉSE ismert üzemi környezetből származó kábelek üzemzavari vizsgálata (a kábel jelenlegi funkció képességének igazolására), a kábelek adott időszakra végzett gyorsított öregítése (T, γ) után történő üzemzavari vizsgálat (a kábel állapot prognózis). Megfelelőségi kritérium: a kábel az elvégzett üzemzavari szimulációs vizsgálat során meg kell őrizze működőképességét.

50 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN A szükséges paraméterek: kábel környezet üzemi paraméterei (hőmérséklet, sugárzás), gyorsított öregítés alkalmazható paraméterei (T, γ), kábel szigetelő anyagok aktivációs energia értéke a szükséges öregítési idő számításához, minősítés kívánt érvényességi ideje. A fenti információk alapján a kábelek gyorsított termikus öregítéshez szükséges idő az Arrhenius összefüggés alapján meghatározható.

51 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN A termikus öregítéshez (t a ) szükséges idő (óra): t a = e EA K B t s 1 TS 1 T A t s E a K B T s T a = üzemidő (óra) = a kábel szigetelő anyag aktiválási energiája [ev] = Boltzmann állandó (8,617x10-5 [ev/k] = üzemi hőmérséklet [K] = öregítési hőmérséklet [K]

52 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN A vizsgálatra került kábelek állapota: a kábel külső ólomköpenye több esetben repedt, deformálódott (karbantartás, kiszerelés okozta sérülések), a termikus öregedés hatására egyes kábelek érszigetelésén gyűrűs repedések a réz érszerkezet oxidációja, az övréteg, köpeny több kábel esetén rideg.

53 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN Az alkalmazott üzemzavari paraméterek: A vizsgálatok során az A201 helyiség tervezési üzemzavari paramétereit (DBA) vettük figyelembe. A paraméter értékek meghatározásánál az IEEE 323 szabvány szerinti konzervativizmust alkalmaztuk. hőmérséklet: 129 C nyomás: 1,3 bar (túlnyomás) páratartalom: ~ 100 % kondenzációval dózis: 110 kgy/2-3 kgy/ó Az üzemzavari paramétereinek időbeli lefutásának meghatározása CONTAIN számítógépes kóddal történt.

54 A 201 HELYISÉGBEN 200% CSŐTÖRÉS ESETÉN KIALAKULÓ ÜZEMZAVARI HŐMÉRSÉKLET SZIMULÁCIÓ 8 : 3 7 : : 0 8 : : 1 4 : : 1 9 : : 0 3 : : 2 4 : : 3 0 : : 3 5 : : 4 1 : : 4 6 : : 5 1 : : 5 7 : : 0 2 : : 0 8 : : 1 3 : : 1 8 : : 2 4 : : 2 9 : : 3 5 : : 4 0 : : 4 5 : : 5 1 : : 5 6 : : 1 9 : : 1 3 : : 0 7 : : 0 1 : : 5 5 : : 4 9 : : 4 3 : : 3 7 : : 2 9 : : 5 3 : : 1 7 : 2 4 Idő H1 H2 H3 Környezet Hő m é rs é k l e t ( C )

55 A 201 HELYISÉGBEN 200% CSŐTÖRÉS ESETÉN KIALAKULÓ ÜZEMZAVARI NYOMÁS SZIMULÁCIÓ I dő

56 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN A vizsgálatok eredménye: Az erőmű 1-4 blokkjából származó 84 db KPoSZG típusú kábel a vizsgálatok során az A201 helyiségben a NA500 vezeték 200%-os törése esetén kialakuló üzemzavari környezetben megtartotta működőképességét. A kábelek közül néhány esetben az üzemzavari állapot során az ólom köpeny sérülése miatt a gőz behatolt a kábel szerkezetbe, de ez nem járt a kábel funkcióképességének elvesztésével.

57 TERMIKUS ÖREGÍTÉS VIZSGÁLATRA ELŐKÉSZÍTETT KÁBEL

58 LOCA VIZSGÁLATRA ELŐKÉSZÍTETT KPoSZG TÍPUSÚ KÁBELEK

59 LOCA VIZSGÁLATRA ELŐKÉSZÍTETT ÖREGEDETT ÉRSZIGETELÉSŰ KÁBEL

60 LOCA ALATTI MŰKÖDŐKÉPESSÉG VIZSGÁLAT MÉRÉSI ÖSSZEÁLLÍTÁSA

61 INTENZÍV GŐZKIÁRAMLÁS A LOCA VIZSGÁLAT ALATT

62 REPEDT ÓLOMKÖPENYŰ KÁBEL A LOCA VIZSGÁLAT UTÁN

63 A KÁBEL VIZSGÁLATOK TAPASZTALATAI A kábel öregedés- vizsgálatok tapasztalatai: A kábel szigetelés mechanikai vizsgálata (szakadási nyúlás) a szovjet kábelek esetében csak korlátozott mértékben alkalmazható a szigetelés inhomogenitása miatt A módszer a nemzetközi gyakorlatnak megfelelően alkalmazható az új beépítésű kábelek esetében Felül kell vizsgálni a jelentős hősugárzó berendezések (gőzfejlesztő hideg-melegági hurok, hidroakkumulátor, stb. hőszigetelésének állapotát Javítani kell a konténment (hermetikus tér) szellőzését Szükség esetén módosítani kell a kritikus környezetben haladó biztonsági funkciót ellátó kábelek nyomvonalát.
