1 Digital Műholdvevő készülék Beépített Cryptoworks kártyaolvasóval és 1 Common interface (Modul fogadóval) SRT 6500 CI Használati útmutató

2 TARTALOM JEGYZÉK 1.0 BEVEZETÉS Biztonság Biztonsági előírások Üzembehelyezés Készülék tulajdonságai ELŐLAP ÉS FUNKCIÓ GOMBOK / HÁTLAP ÉS CSATLAKOZÁSOK A készülék előlapja A készülék hátlapja Távirányító KÉSZÜLÉK CSATLAKOZTATÁSA Csatlakoztatás TV-re SCART kábel segítségével Csatlakoztatás Audio erősítőre (S/PDIF, RCA L/R), és TV készülékre Csatlakoztatás Video és TV készülékhez scart kábellel Csatlakoztatás TV és Video készülékre a beépített modulátoron keresztül 7 Magyar 4.0 BEKAPCSOLÁS ELÖTT BEÁLLÍTÁS MENÜ Beállítás elött Beállítás Menü Fő menü beállítások Általános információk 20 A1 HIBAELHÁRÍTÁS 24 A2 TECHNIKAI ADATOK: 24 1

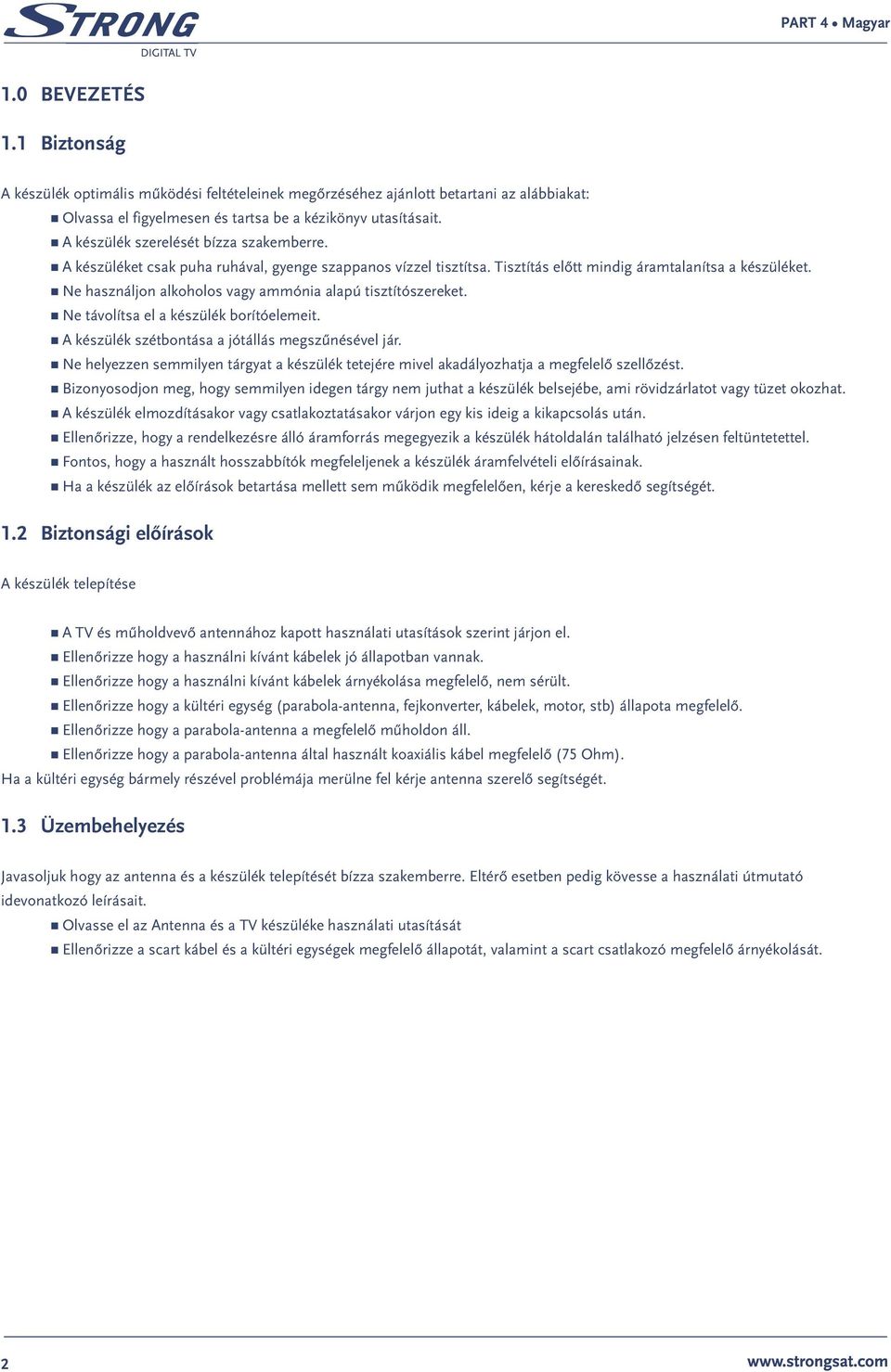

3 1.0 BEVEZETÉS 1.1 Biztonság A készülék optimális működési feltételeinek megőrzéséhez ajánlott betartani az alábbiakat: Olvassa el figyelmesen és tartsa be a kézikönyv utasításait. A készülék szerelését bízza szakemberre. A készüléket csak puha ruhával, gyenge szappanos vízzel tisztítsa. Tisztítás előtt mindig áramtalanítsa a készüléket. Ne használjon alkoholos vagy ammónia alapú tisztítószereket. Ne távolítsa el a készülék borítóelemeit. A készülék szétbontása a jótállás megszűnésével jár. Ne helyezzen semmilyen tárgyat a készülék tetejére mivel akadályozhatja a megfelelő szellőzést. Bizonyosodjon meg, hogy semmilyen idegen tárgy nem juthat a készülék belsejébe, ami rövidzárlatot vagy tüzet okozhat. A készülék elmozdításakor vagy csatlakoztatásakor várjon egy kis ideig a kikapcsolás után. Ellenőrizze, hogy a rendelkezésre álló áramforrás megegyezik a készülék hátoldalán található jelzésen feltüntetettel. Fontos, hogy a használt hosszabbítók megfeleljenek a készülék áramfelvételi előírásainak. Ha a készülék az előírások betartása mellett sem működik megfelelően, kérje a kereskedő segítségét. 1.2 Biztonsági előírások A készülék telepítése A TV és műholdvevő antennához kapott használati utasítások szerint járjon el. Ellenőrizze hogy a használni kívánt kábelek jó állapotban vannak. Ellenőrizze hogy a használni kívánt kábelek árnyékolása megfelelő, nem sérült. Ellenőrizze hogy a kültéri egység (parabola-antenna, fejkonverter, kábelek, motor, stb) állapota megfelelő. Ellenőrizze hogy a parabola-antenna a megfelelő műholdon áll. Ellenőrizze hogy a parabola-antenna által használt koaxiális kábel megfelelő (75 Ohm). Ha a kültéri egység bármely részével problémája merülne fel kérje antenna szerelő segítségét. 1.3 Üzembehelyezés Javasoljuk hogy az antenna és a készülék telepítését bízza szakemberre. Eltérő esetben pedig kövesse a használati útmutató idevonatkozó leírásait. Olvasse el az Antenna és a TV készüléke használati utasítását Ellenőrizze a scart kábel és a kültéri egységek megfelelő állapotát, valamint a scart csatlakozó megfelelő árnyékolását. 2

4 1.4 Készülék tulajdonságai Jelen kezelési útmutató a Strong SRT 6500 CI Digitális műholdvevő készülékre valamint ezen készülék tartozékaira vonatkoznak. A készülék biztonságos és megfelelő telepítéséhez ajánlott elolvasni a kezelési útmutatót, mind a kezdő mind pedig a gyakorlott felhasználók részére. Ebben a készülékben a Strong a legfejlettebb szoftvereket és hardvare elemeket alkalmazta. A Strong fentartja magának a jogot, hogy (előzetes bejelnetés és értesítés nélkül) megváltoztassa az alkalmazott softvereket annak érdekében, hogy a készülék mindenkor kompatibilis legyen a legfejlettebb technológiával. Az új szoftverek weboldalunkon elérhetőek. Szabadon fogható műholdas Digitális TV és Rádió adások vételére 1 Cryptoworks kártyaolvasó a Cryptworks kódolású adások vételéhez* 1 Modul fogadó (Common Interface) kompatibilis minden Conditional Access Modullal Előlapi kijelző az óra vagy a csatorna szám megjelenítésére Hálózati kapcsoló Digitális hang kimenetek koaxiális és optikai (S/PDIF) Gyermekzár funkció a menü és a csatornákhoz TV és 1000 Rádió csatornás memória kapacitás Országonként előre programozott csatornák 5 kedvencek lista a TV és Rádió adások részére Gyors és egyszerű telepítés, felhasználóbarát menü rendszer Kiválló kép és hangminőség Teletext VBI vagy OSD DiSEqC 1.0, DiSEqC 1.2 és USALS támogatás Elektronikus műsor információ (EPG) a most/következő programról egészen 7 napos Többnyelvű DVB felirat és hang támogatás Többnyelvű menü rendszer (OSD): Angol, Német, Cseh, Szlovák, Török, Magyar, Bulgár Szerkesztési funkciók: A TV és Rádió adások, Kedvencek, Műholdak, Transzponderek adatihoz Software frissítési lehetőség műholdról (OTA) Jelszintjelző a digitális transzponderekhez Automatikus és manuaális keresési funkció Bekapcsolás az utolsó nézett csatornán Felhasználóbarát távirányító (max. távolság 7 méter) Alacsony áramfelvétel (<13 W készenléti állapotban) PAL/ NTSC/ SECAM kompatibilis Magyar * Figyelem a kódolt adások dekódolásához előfizetés és a szolgáltató által biztosított előfizetői (smart) kártya is szükséges A csomagolásnak tartalmazni kell a következőket**: SRT6500CI készülék 1db Használati útmutató: 1db Készülék távirányító: 1db Elemek (Típus AAA) 2db ** Ha bármelyik tartozék hiányzik érdeklődjön a vásárlás helyén 3

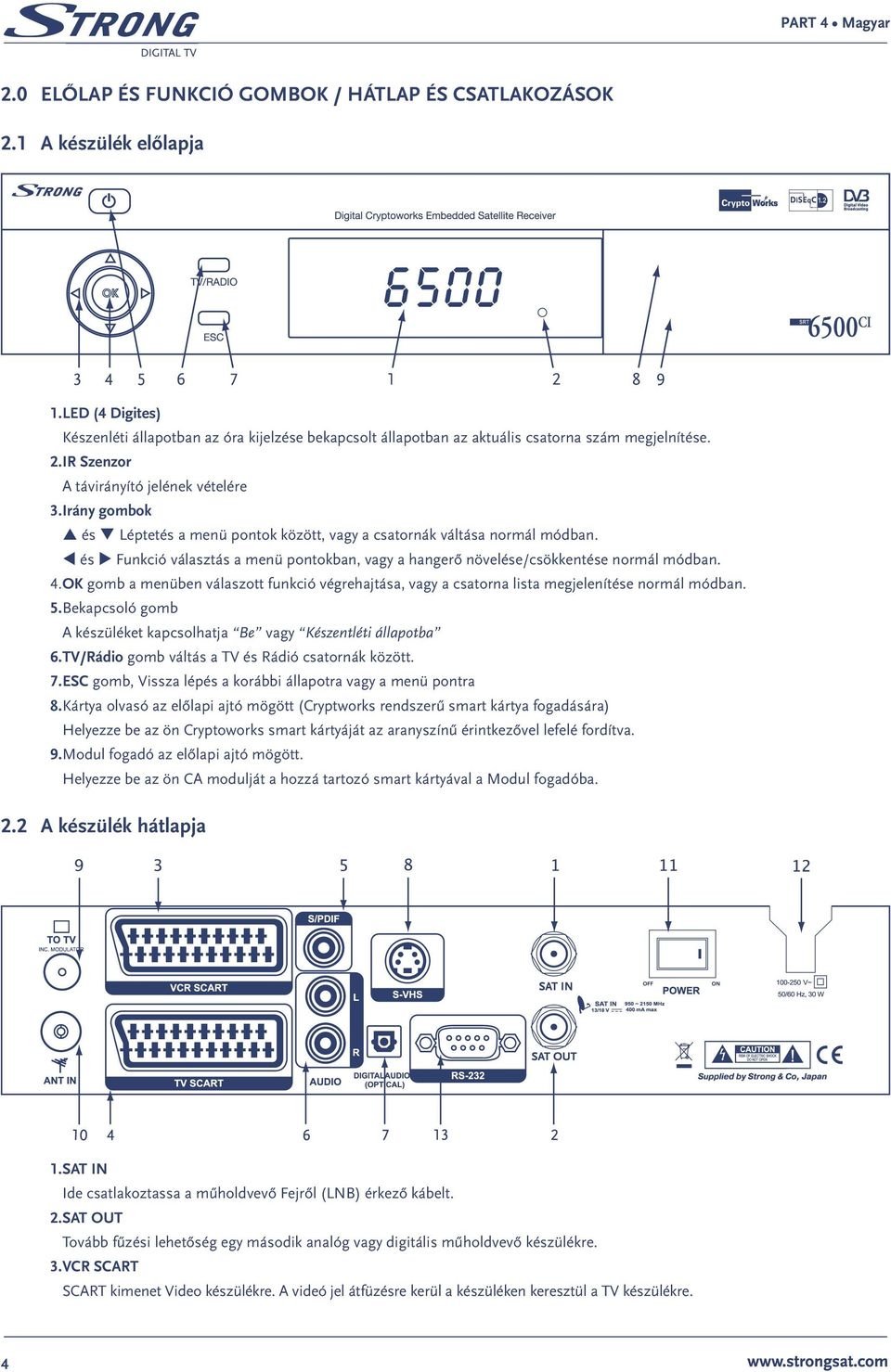

5 2.0 ELŐLAP ÉS FUNKCIÓ GOMBOK / HÁTLAP ÉS CSATLAKOZÁSOK 2.1 A készülék előlapja LED (4 Digites) Készenléti állapotban az óra kijelzése bekapcsolt állapotban az aktuális csatorna szám megjelnítése. 2. IR Szenzor A távirányító jelének vételére 3. Irány gombok p és q Léptetés a menü pontok között, vagy a csatornák váltása normál módban. t és u Funkció választás a menü pontokban, vagy a hangerő növelése/csökkentése normál módban. 4. OK gomb a menüben válaszott funkció végrehajtása, vagy a csatorna lista megjelenítése normál módban. 5. Bekapcsoló gomb A készüléket kapcsolhatja Be vagy Készentléti állapotba 6. TV/Rádio gomb váltás a TV és Rádió csatornák között. 7. ESC gomb, Vissza lépés a korábbi állapotra vagy a menü pontra 8. Kártya olvasó az előlapi ajtó mögött (Cryptworks rendszerű smart kártya fogadására) Helyezze be az ön Cryptoworks smart kártyáját az aranyszínű érintkezővel lefelé fordítva. 9. Modul fogadó az előlapi ajtó mögött. Helyezze be az ön CA modulját a hozzá tartozó smart kártyával a Modul fogadóba. 2.2 A készülék hátlapja 1. SAT IN Ide csatlakoztassa a műholdvevő Fejről (LNB) érkező kábelt. 2. SAT OUT Tovább fűzési lehetőség egy második analóg vagy digitális műholdvevő készülékre. 3. VCR SCART SCART kimenet Video készülékre. A videó jel átfüzésre kerül a készüléken keresztül a TV készülékre. 4

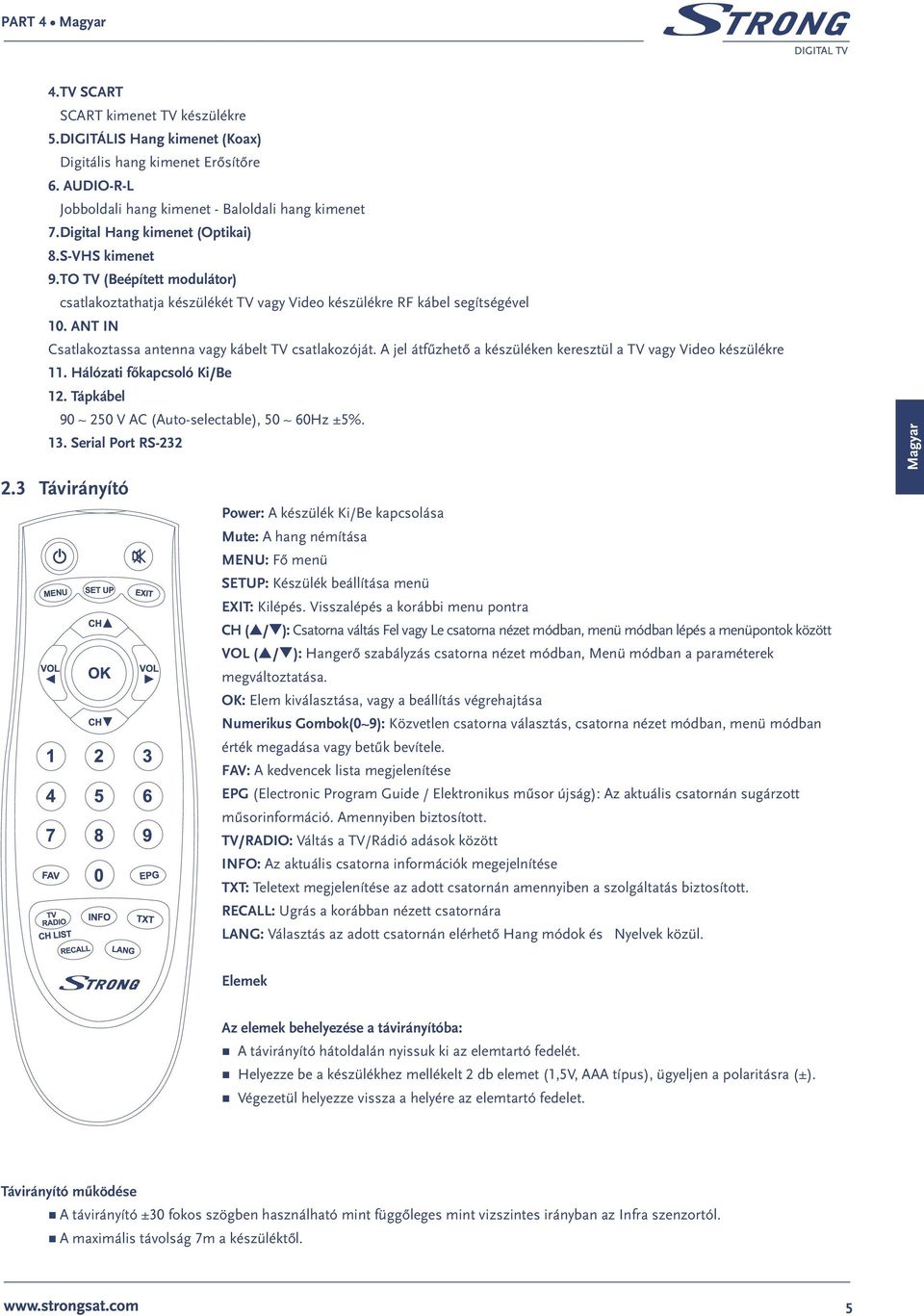

6 4. TV SCART SCART kimenet TV készülékre 5. DIGITÁLIS Hang kimenet (Koax) Digitális hang kimenet Erősítőre 6. AUDIO-R-L Jobboldali hang kimenet - Baloldali hang kimenet 7. Digital Hang kimenet (Optikai) 8. S-VHS kimenet 9. TO TV (Beépített modulátor) csatlakoztathatja készülékét TV vagy Video készülékre RF kábel segítségével 10. ANT IN Csatlakoztassa antenna vagy kábelt TV csatlakozóját. A jel átfűzhető a készüléken keresztül a TV vagy Video készülékre 11. Hálózati főkapcsoló Ki/Be 12. Tápkábel 90 ~ 250 V AC (Auto-selectable), 50 ~ 60Hz ±5%. 13. Serial Port RS Távirányító Power: A készülék Ki/Be kapcsolása Mute: A hang némítása MENU: Fő menü SETUP: Készülék beállítása menü EXIT: Kilépés. Visszalépés a korábbi menu pontra CH (p/q): Csatorna váltás Fel vagy Le csatorna nézet módban, menü módban lépés a menüpontok között VOL (p/q): Hangerő szabályzás csatorna nézet módban, Menü módban a paraméterek megváltoztatása. OK: Elem kiválasztása, vagy a beállítás végrehajtása Numerikus Gombok(0~9): Közvetlen csatorna választás, csatorna nézet módban, menü módban érték megadása vagy betűk bevítele. FAV: A kedvencek lista megjelenítése EPG (Electronic Program Guide / Elektronikus műsor újság): Az aktuális csatornán sugárzott műsorinformáció. Amennyiben biztosított. TV/RADIO: Váltás a TV/Rádió adások között INFO: Az aktuális csatorna információk megejelnítése TXT: Teletext megjelenítése az adott csatornán amennyiben a szolgáltatás biztosított. RECALL: Ugrás a korábban nézett csatornára LANG: Választás az adott csatornán elérhető Hang módok és Nyelvek közül. Magyar Elemek Az elemek behelyezése a távirányítóba: A távirányító hátoldalán nyissuk ki az elemtartó fedelét. Helyezze be a készülékhez mellékelt 2 db elemet (1,5V, AAA típus), ügyeljen a polaritásra (±). Végezetül helyezze vissza a helyére az elemtartó fedelet. Távirányító működése A távirányító ±30 fokos szögben használható mint függőleges mint vizszintes irányban az Infra szenzortól. A maximális távolság 7m a készüléktől. 5

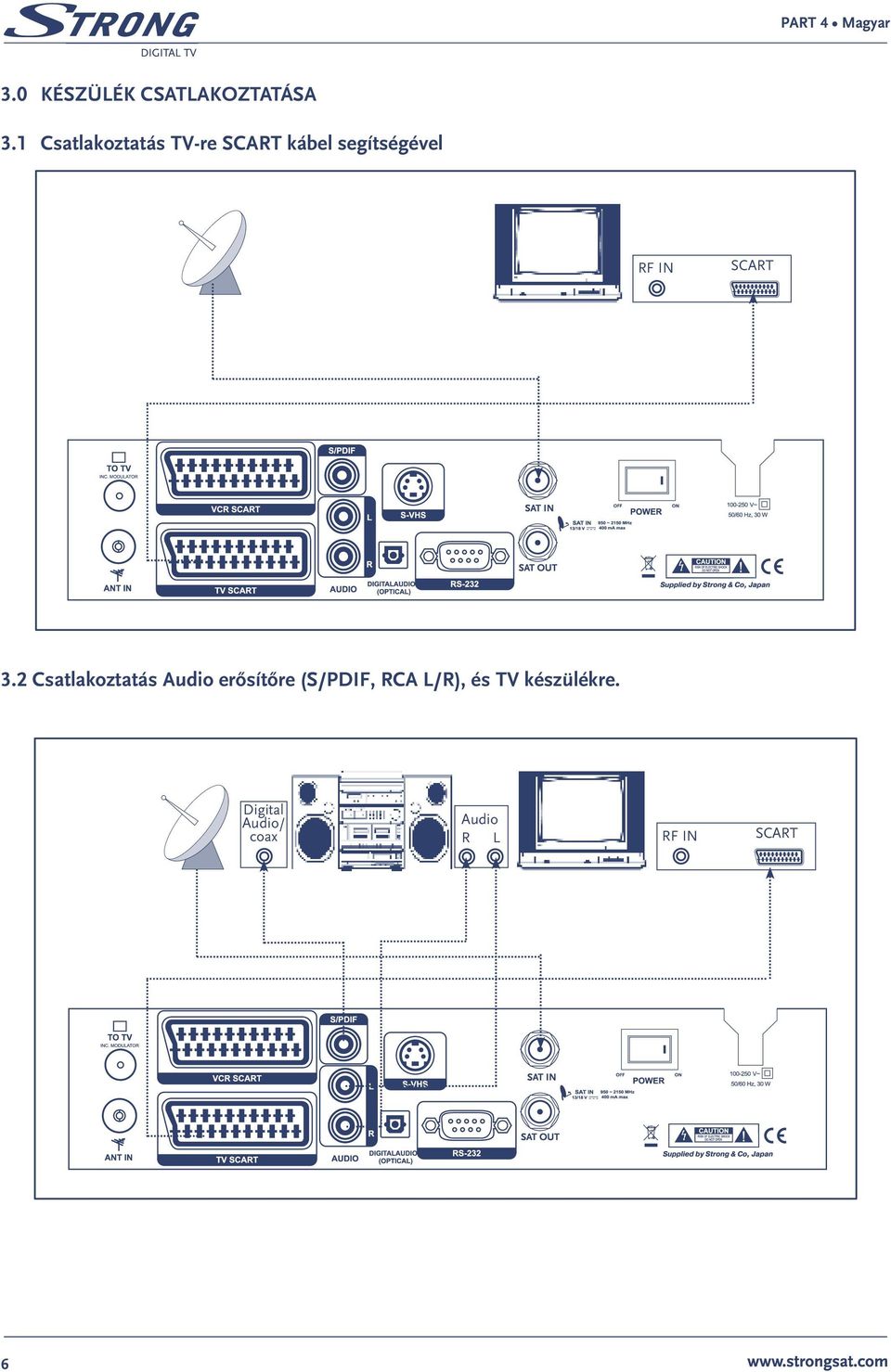

7 3.0 KÉSZÜLÉK CSATLAKOZTATÁSA 3.1 Csatlakoztatás TV-re SCART kábel segítségével RF IN SCART 3.2 Csatlakoztatás Audio erősítőre (S/PDIF, RCA L/R), és TV készülékre. Digital Audio/ Audio coax R L RF IN SCART 6

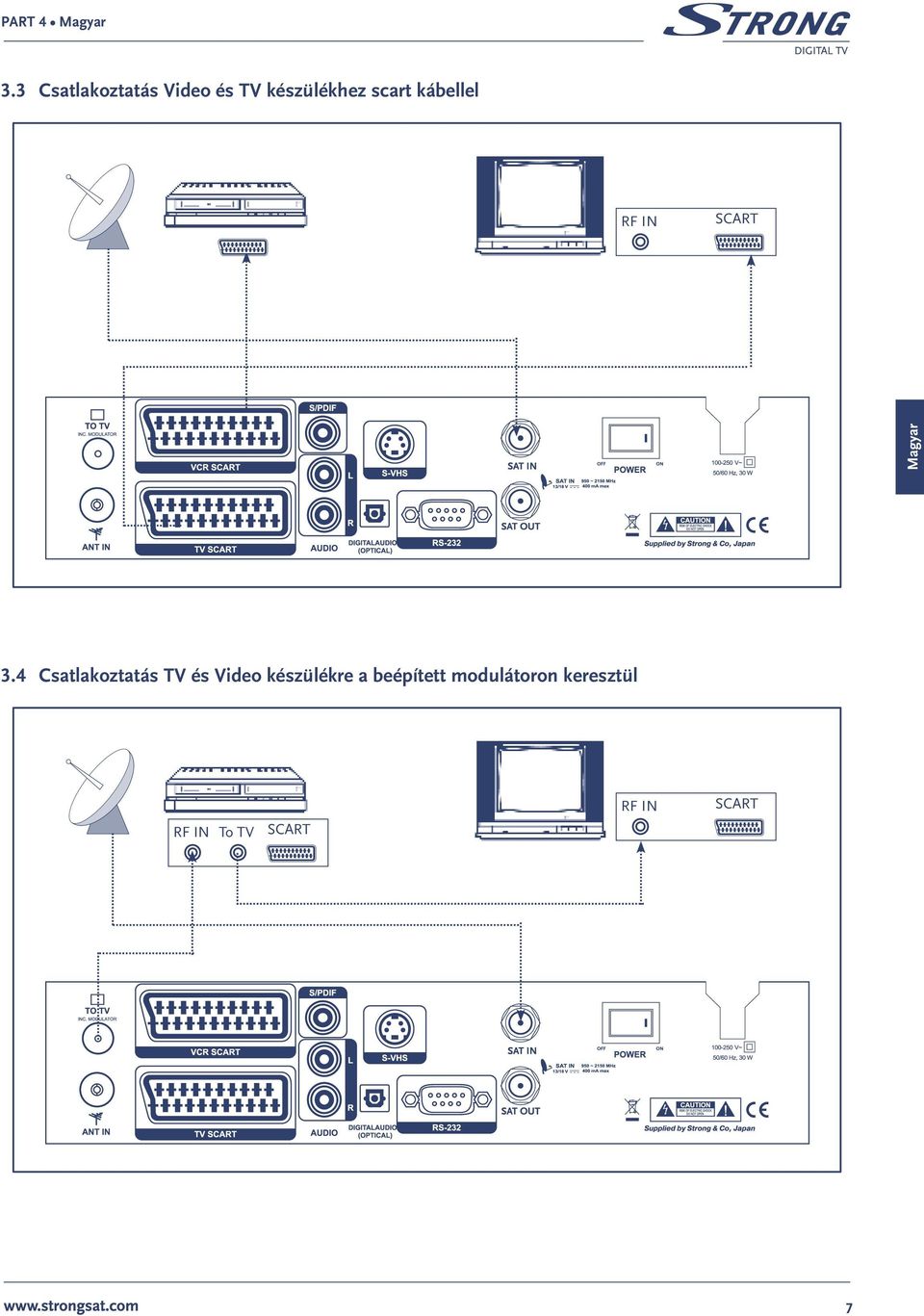

8 3.3 Csatlakoztatás Video és TV készülékhez scart kábellel RF IN SCART Magyar 3.4 Csatlakoztatás TV és Video készülékre a beépített modulátoron keresztül RF IN To TV SCART RF IN SCART 7

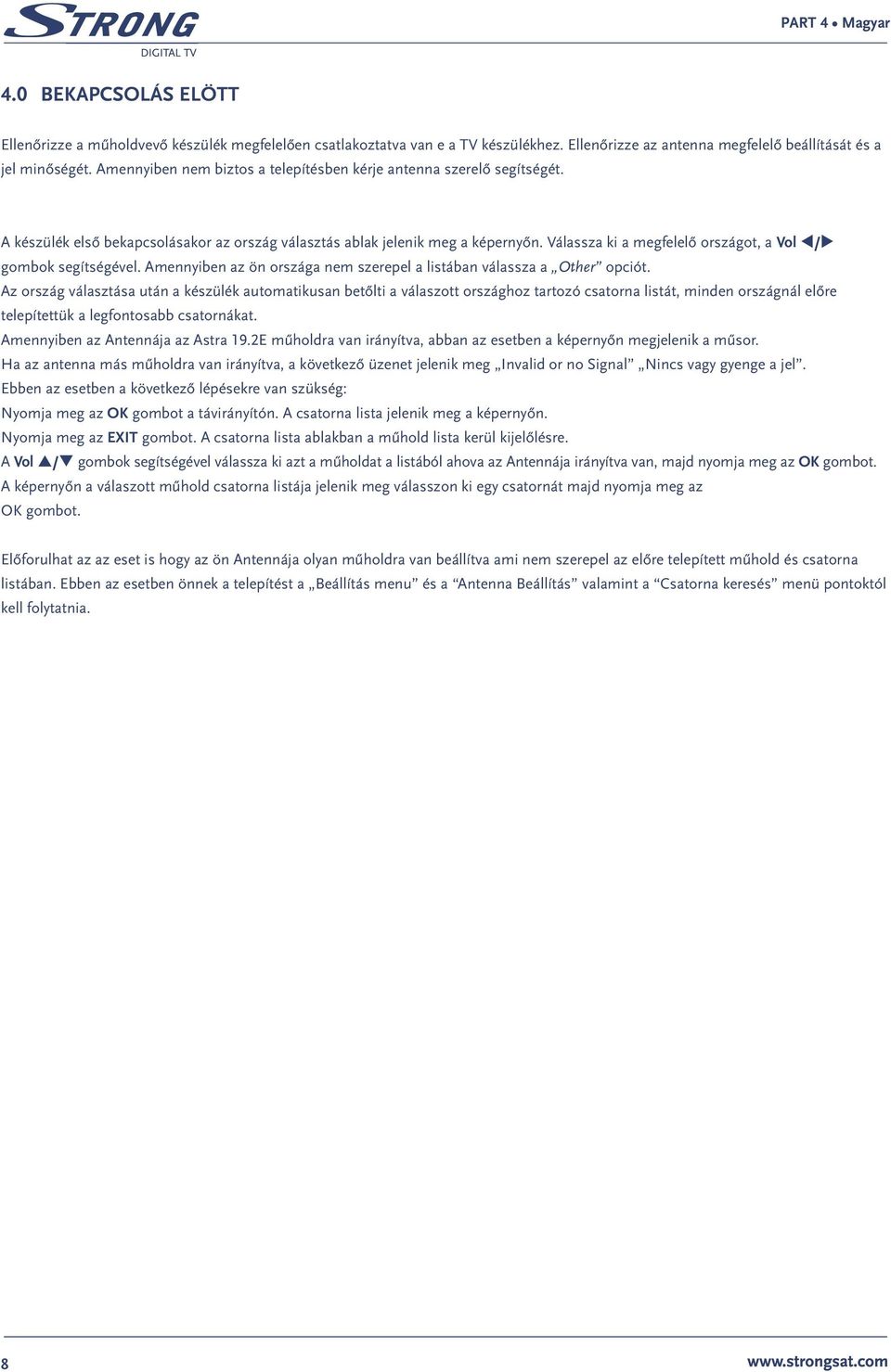

9 4.0 BEKAPCSOLÁS ELÖTT Ellenőrizze a műholdvevő készülék megfelelően csatlakoztatva van e a TV készülékhez. Ellenőrizze az antenna megfelelő beállítását és a jel minőségét. Amennyiben nem biztos a telepítésben kérje antenna szerelő segítségét. A készülék első bekapcsolásakor az ország választás ablak jelenik meg a képernyőn. Válassza ki a megfelelő országot, a Vol t/u gombok segítségével. Amennyiben az ön országa nem szerepel a listában válassza a Other opciót. Az ország választása után a készülék automatikusan betőlti a válaszott országhoz tartozó csatorna listát, minden országnál előre telepítettük a legfontosabb csatornákat. Amennyiben az Antennája az Astra 19.2E műholdra van irányítva, abban az esetben a képernyőn megjelenik a műsor. Ha az antenna más műholdra van irányítva, a következő üzenet jelenik meg Invalid or no Signal Nincs vagy gyenge a jel. Ebben az esetben a következő lépésekre van szükség: Nyomja meg az OK gombot a távirányítón. A csatorna lista jelenik meg a képernyőn. Nyomja meg az EXIT gombot. A csatorna lista ablakban a műhold lista kerül kijelőlésre. A Vol p/q gombok segítségével válassza ki azt a műholdat a listából ahova az Antennája irányítva van, majd nyomja meg az OK gombot. A képernyőn a válaszott műhold csatorna listája jelenik meg válasszon ki egy csatornát majd nyomja meg az OK gombot. Előforulhat az az eset is hogy az ön Antennája olyan műholdra van beállítva ami nem szerepel az előre telepített műhold és csatorna listában. Ebben az esetben önnek a telepítést a Beállítás menu és a Antenna Beállítás valamint a Csatorna keresés menü pontoktól kell folytatnia. 8

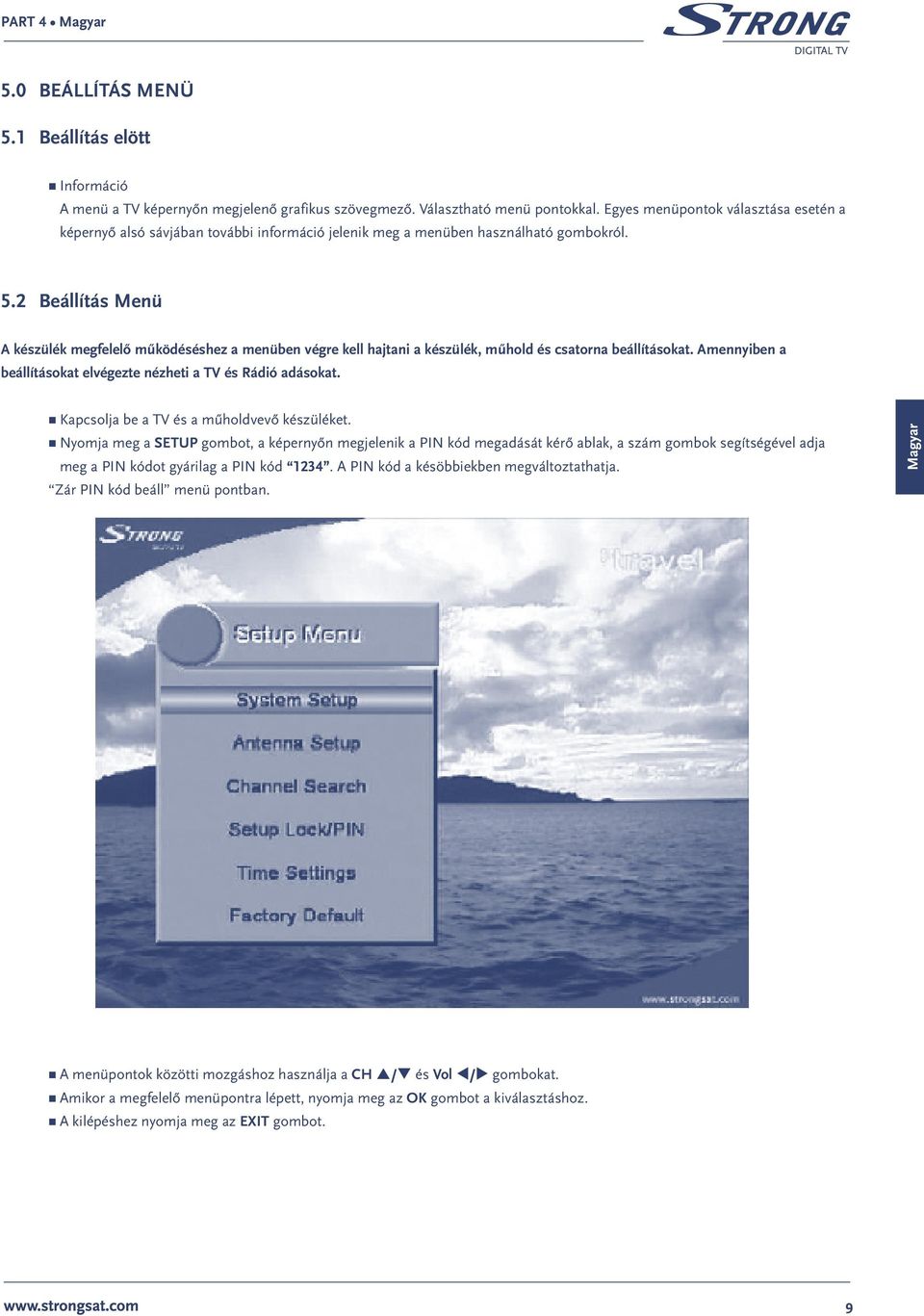

10 5.0 BEÁLLÍTÁS MENÜ 5.1 Beállítás elött Információ A menü a TV képernyőn megjelenő grafikus szövegmező. Választható menü pontokkal. Egyes menüpontok választása esetén a képernyő alsó sávjában további információ jelenik meg a menüben használható gombokról. 5.2 Beállítás Menü A készülék megfelelő működéséshez a menüben végre kell hajtani a készülék, műhold és csatorna beállításokat. Amennyiben a beállításokat elvégezte nézheti a TV és Rádió adásokat. Kapcsolja be a TV és a műholdvevő készüléket. Nyomja meg a SETUP gombot, a képernyőn megjelenik a PIN kód megadását kérő ablak, a szám gombok segítségével adja meg a PIN kódot gyárilag a PIN kód A PIN kód a késöbbiekben megváltoztathatja. Zár PIN kód beáll menü pontban. Magyar A menüpontok közötti mozgáshoz használja a CH p/q és Vol t/u gombokat. Amikor a megfelelő menüpontra lépett, nyomja meg az OK gombot a kiválasztáshoz. A kilépéshez nyomja meg az EXIT gombot. 9

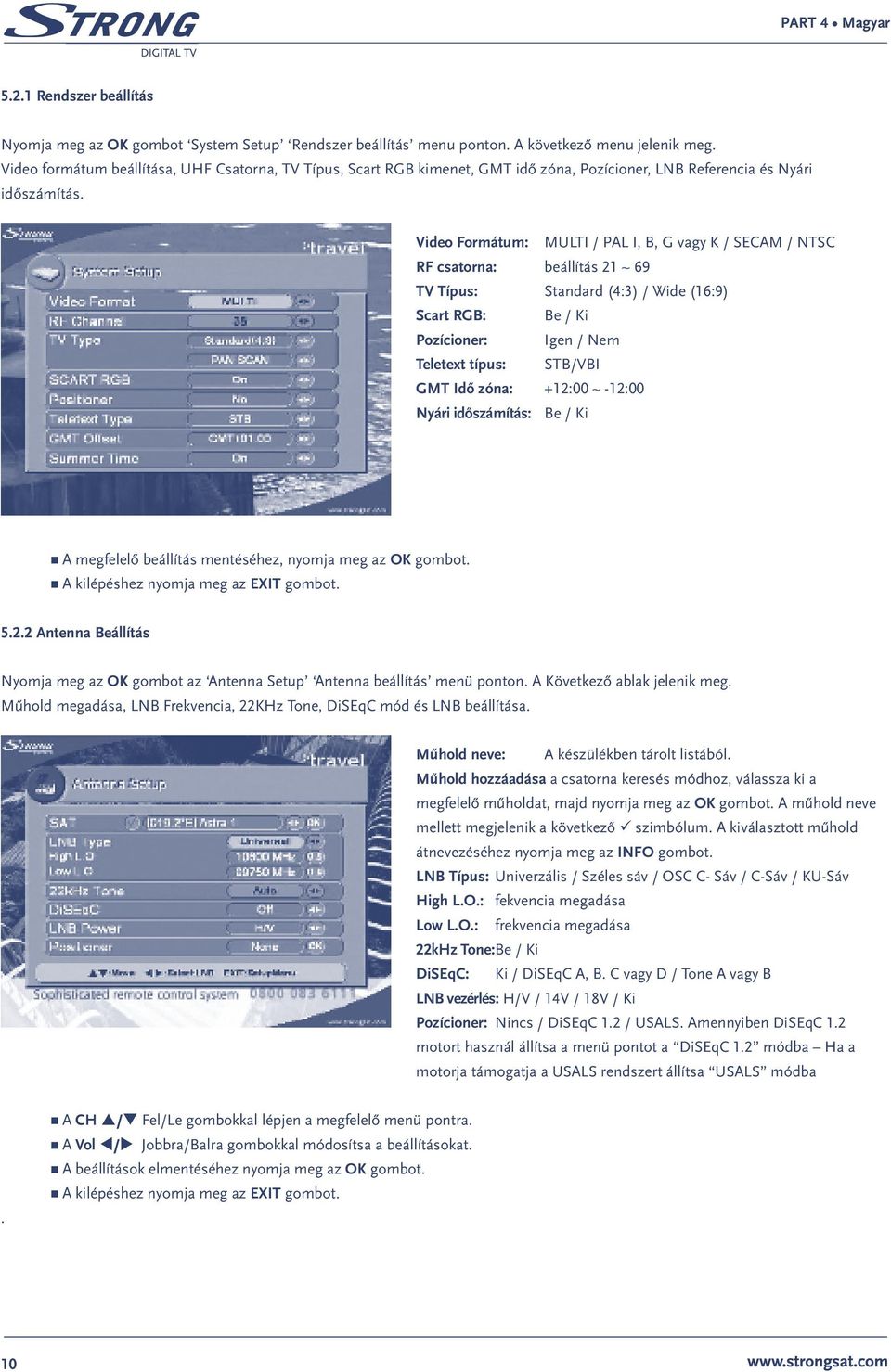

11 5.2.1 Rendszer beállítás Nyomja meg az OK gombot System Setup Rendszer beállítás menu ponton. A következő menu jelenik meg. Video formátum beállítása, UHF Csatorna, TV Típus, Scart RGB kimenet, GMT idő zóna, Pozícioner, LNB Referencia és Nyári időszámítás. Video Formátum: MULTI / PAL I, B, G vagy K / SECAM / NTSC RF csatorna: beállítás 21 ~ 69 TV Típus: Standard (4:3) / Wide (16:9) Scart RGB: Be / Ki Pozícioner: Igen / Nem Teletext típus: STB/VBI GMT Idő zóna: +12:00 ~ -12:00 Nyári időszámítás: Be / Ki A megfelelő beállítás mentéséhez, nyomja meg az OK gombot. A kilépéshez nyomja meg az EXIT gombot Antenna Beállítás Nyomja meg az OK gombot az Antenna Setup Antenna beállítás menü ponton. A Következő ablak jelenik meg. Műhold megadása, LNB Frekvencia, 22KHz Tone, DiSEqC mód és LNB beállítása. Műhold neve: A készülékben tárolt listából. Műhold hozzáadása a csatorna keresés módhoz, válassza ki a megfelelő műholdat, majd nyomja meg az OK gombot. A műhold neve mellett megjelenik a következő szimbólum. A kiválasztott műhold átnevezéséhez nyomja meg az INFO gombot. LNB Típus: Univerzális / Széles sáv / OSC C- Sáv / C-Sáv / KU-Sáv High L.O.: fekvencia megadása Low L.O.: frekvencia megadása 22kHz Tone: Be / Ki DiSEqC: Ki / DiSEqC A, B. C vagy D / Tone A vagy B LNB vezérlés: H/V / 14V / 18V / Ki Pozícioner: Nincs / DiSEqC 1.2 / USALS. Amennyiben DiSEqC 1.2 motort használ állítsa a menü pontot a DiSEqC 1.2 módba Ha a motorja támogatja a USALS rendszert állítsa USALS módba. A CH p/q Fel/Le gombokkal lépjen a megfelelő menü pontra. A Vol t/u Jobbra/Balra gombokkal módosítsa a beállításokat. A beállítások elmentéséhez nyomja meg az OK gombot. A kilépéshez nyomja meg az EXIT gombot. 10

12 DiSEqC 1.2 Pozícioner beállítás A DiSEqC 1.2 motor és az antenna felszerelése és pontos beállítása gyakorlott szakembert igényel. Javasoljuk hogy a késöbbi problémák elkerülése érdekében, szereltesse antennáját és a motort szakemberrel. Az Antenna beállítás menüben állítsa a Pozícionert DiSEqC 1.2 re, majd nyomja meg az OK gombot a belépéshez a Antenna position Motorvezérlés menüpontba A CH p/q FEL/Le gombokkal lépjen a megfelelő menü pontra. A Vol t/u Jobbra/Balra gombokkal módosítsa a beállításokat. Műhold: Válassza ki a beállítani kívánt műholdat. Transzponder: Válassza ki a referencia transzpondert (frekveciát) a műhold és a jelminőség megfelelő beállításához. Mozgás: A megfelelő gombok Vol /t/u segítségével mozgassa az antennát a kívánt irányba Kelet/Nyugat. Pozíció mentése:a menü pont kiválasztása után nyomja meg az OK gombot. Az Aktuális pozíció mentéséhez. A következő szimbólum jelenik meg. Referencia pozíció: A menu pont választása után nyomja meg az OK gombot abban az esetben ha az antennát a középállásba szeretné mozgatni (0 fok) Funkció:Nyugati limit beállítás / Keleti limit beállítás Válassza ki majd nyomja meg az OK Limit érvénytelenítés / Limit engedélyezés nyomja meg az OK gombot a Limit engedélyezésére vagy tiltására. Újraszámítás Nyomja meg az OK gombot a beállított műholdpozíciók újra számolásához az utoljára beállított műhold pozíciója alapján. Mozgatás Nyugatra/ Keletre Finom beállítás az antenna beállítása a legjobb jelminőség eléréséhez, nyomja meg az OK gombot. Finomhangolás FEL/LE Amennyiben a motorja támogatja az eleváció motoros állítását használja ezt a funkciót a pontos beállításhoz. Antenna állapot: Az antenna aktuális állapotát jelzi: (Megállt, Mozgás Kelet/Nyugat). Jel minőség: A válaszott referencia transzponder alapján a jelminőséget jeleníti meg az aktuális antenna pozícióban, mozgassa az antennát a legjobb Jelminőség eléréséig. Magyar Az aktuális menü pontból történő kilépéshez nyomja meg az EXIT gombot. 11

13 USALS pozícioner beállítás A USALS motor és az antenna felszerelése és pontos beállítása gyakorlott szakembert igényel. Javasoljuk hogy a késöbbi problémák elkerülése érdekében, szereltesse antennáját és a motort szakemberrel. Az Antenna setup Antenna beállítás menüben állítsa a Pozícionert USALS módba majd nyomja meg az OK gombot a belépéshez a Antenna Position Motorvezérlés menüpontba A CH p/q FEL/Le gombokkal lépjen a megfelelő menü pontra. A Vol t/u Jobbra/Balra gombokkal módosítsa a beállításokat. Műhold: Válassza ki a listából a beállítani kívánt műholdat. Transzponder: Adja meg a listából a referencia transzpondert. Hosszúsági fok: Adja meg az ön helyzetének hosszúsági fokát. Szélességi fok: Adja meg az ön helyzetének szélességi fokát. Mozgás: Lépjen a menü pontra majd nyomja meg a t gombot az antenna mozgatásához a megfelelő pozícióba. A u pedig állítsa meg az antennát. Referencia pozíció: Lépjen a menüpontra majd nyomja meg az OK gombot, ha az antennát a (0 fok) középállásba kívánja mozgatni. Jelszint és Jelminőség: A kiválasztott referencia transzponderen elérhető jelszint és jelminőség, a szélességi és hosszúsági fok pontosabb beállításával beállíthatja a legjobb jelminőséget és jelszintet. Az aktuális menü pontból történő kilépéshez nyomja meg az EXIT gombot Csatorna keresés Nyomja meg az OK gombot az Csatorna keresés Channel search menü ponton. A következő ablak jelenik meg. Műhold választás, Keresési mód, Transzponder, Frekvencia, Jelsebesség, FEC és Funkció. A CH p/q FEL/Le gombokkal lépjen a megfelelő menü pontra. A Vol t/u Jobbra/Balra gombokkal módosítsa a beállításokat. Műhold neve: Válassza ki az Antenna beállítás menüben beállított műholdat a listából. Keresési mód: Müh a készülék a tárolt transzponder lista alapján keresi a csatornákat. Müh NIT - a készülék a tárolt transzponder lista alapján keresi a csatornákat. És amennyiben az adott műholdról elérhető Hálózati információ, az ebben felsorolt új transzponderek és az ezeken található csatornák is bekerülnek a készülék listájába. TP a kiválasztott transzponderről elérhető adások keresése. TP NIT a kiválaszott transzponderről elérhető adások keresése és amennyiben az adott műholdról elérhető Hálózati információ, az ebben felsorolt új transzponderek és az ezeken található csatornák is bekerülnek a készülék listájába. Szabad A készülék azokat a csaotrnákat keresi meg melyek az FTA Szabad jelzéssel sugároznak. Szabad+Kódolt A készülék a Szabadonfogható és a Kódolt adásokat egyaránt megkeresi. Transzponder: A sorszám alapján válaszható transzponder. Frekvencia: A transzponder frekvenciája 12

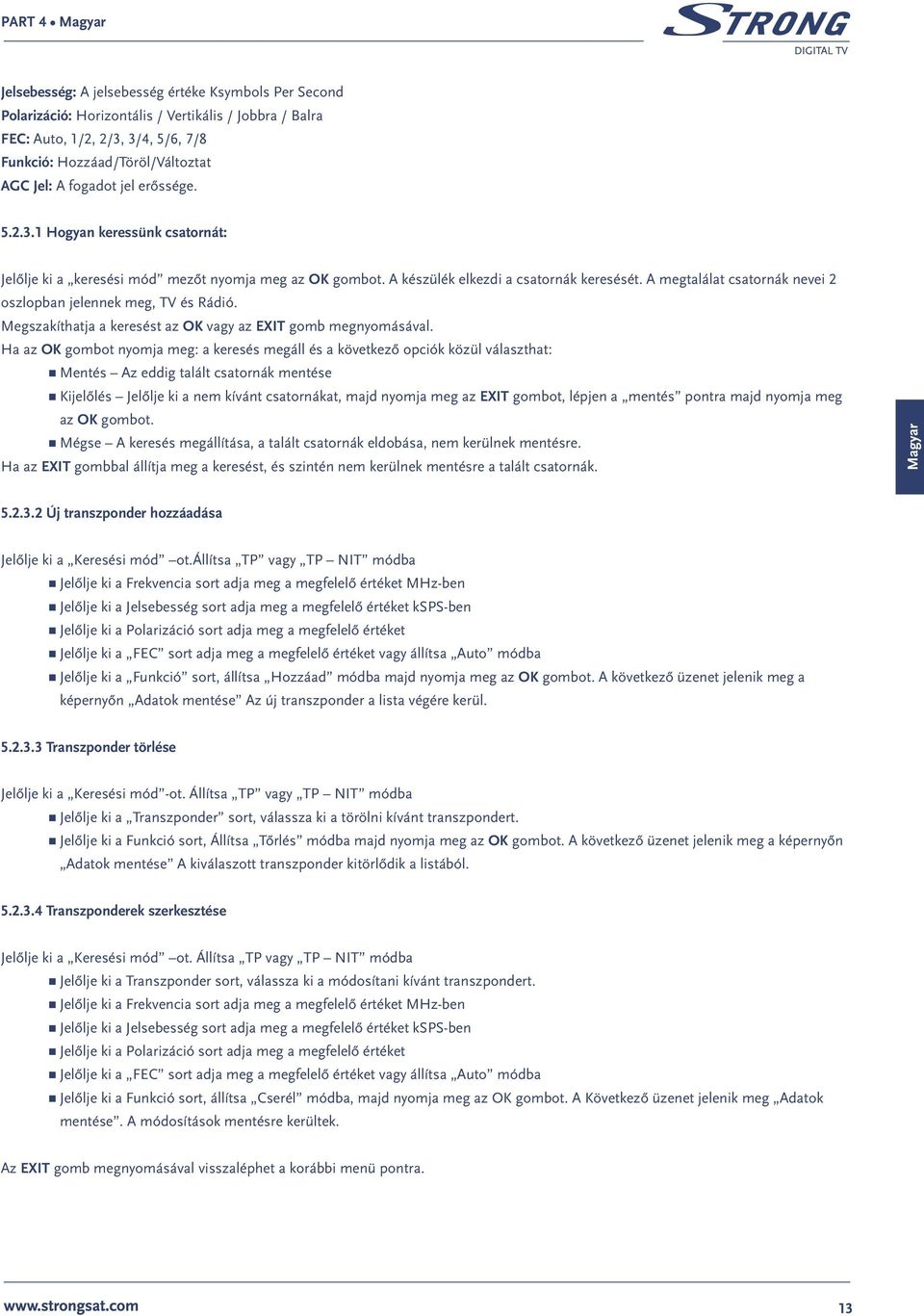

14 Jelsebesség: A jelsebesség értéke Ksymbols Per Second Polarizáció: Horizontális / Vertikális / Jobbra / Balra FEC: Auto, 1/2, 2/3, 3/4, 5/6, 7/8 Funkció: Hozzáad/Töröl/Változtat AGC Jel: A fogadot jel erőssége Hogyan keressünk csatornát: Jelőlje ki a keresési mód mezőt nyomja meg az OK gombot. A készülék elkezdi a csatornák keresését. A megtalálat csatornák nevei 2 oszlopban jelennek meg, TV és Rádió. Megszakíthatja a keresést az OK vagy az EXIT gomb megnyomásával. Ha az OK gombot nyomja meg: a keresés megáll és a következő opciók közül választhat: Mentés Az eddig talált csatornák mentése Kijelőlés Jelőlje ki a nem kívánt csatornákat, majd nyomja meg az EXIT gombot, lépjen a mentés pontra majd nyomja meg az OK gombot. Mégse A keresés megállítása, a talált csatornák eldobása, nem kerülnek mentésre. Ha az EXIT gombbal állítja meg a keresést, és szintén nem kerülnek mentésre a talált csatornák. Magyar Új transzponder hozzáadása Jelőlje ki a Keresési mód ot.állítsa TP vagy TP NIT módba Jelőlje ki a Frekvencia sort adja meg a megfelelő értéket MHz-ben Jelőlje ki a Jelsebesség sort adja meg a megfelelő értéket ksps-ben Jelőlje ki a Polarizáció sort adja meg a megfelelő értéket Jelőlje ki a FEC sort adja meg a megfelelő értéket vagy állítsa Auto módba Jelőlje ki a Funkció sort, állítsa Hozzáad módba majd nyomja meg az OK gombot. A következő üzenet jelenik meg a képernyőn Adatok mentése Az új transzponder a lista végére kerül Transzponder törlése Jelőlje ki a Keresési mód -ot. Állítsa TP vagy TP NIT módba Jelőlje ki a Transzponder sort, válassza ki a törölni kívánt transzpondert. Jelőlje ki a Funkció sort, Állítsa Tőrlés módba majd nyomja meg az OK gombot. A következő üzenet jelenik meg a képernyőn Adatok mentése A kiválaszott transzponder kitörlődik a listából Transzponderek szerkesztése Jelőlje ki a Keresési mód ot. Állítsa TP vagy TP NIT módba Jelőlje ki a Transzponder sort, válassza ki a módosítani kívánt transzpondert. Jelőlje ki a Frekvencia sort adja meg a megfelelő értéket MHz-ben Jelőlje ki a Jelsebesség sort adja meg a megfelelő értéket ksps-ben Jelőlje ki a Polarizáció sort adja meg a megfelelő értéket Jelőlje ki a FEC sort adja meg a megfelelő értéket vagy állítsa Auto módba Jelőlje ki a Funkció sort, állítsa Cserél módba, majd nyomja meg az OK gombot. A Következő üzenet jelenik meg Adatok mentése. A módosítások mentésre kerültek. Az EXIT gomb megnyomásával visszaléphet a korábbi menü pontra. 13

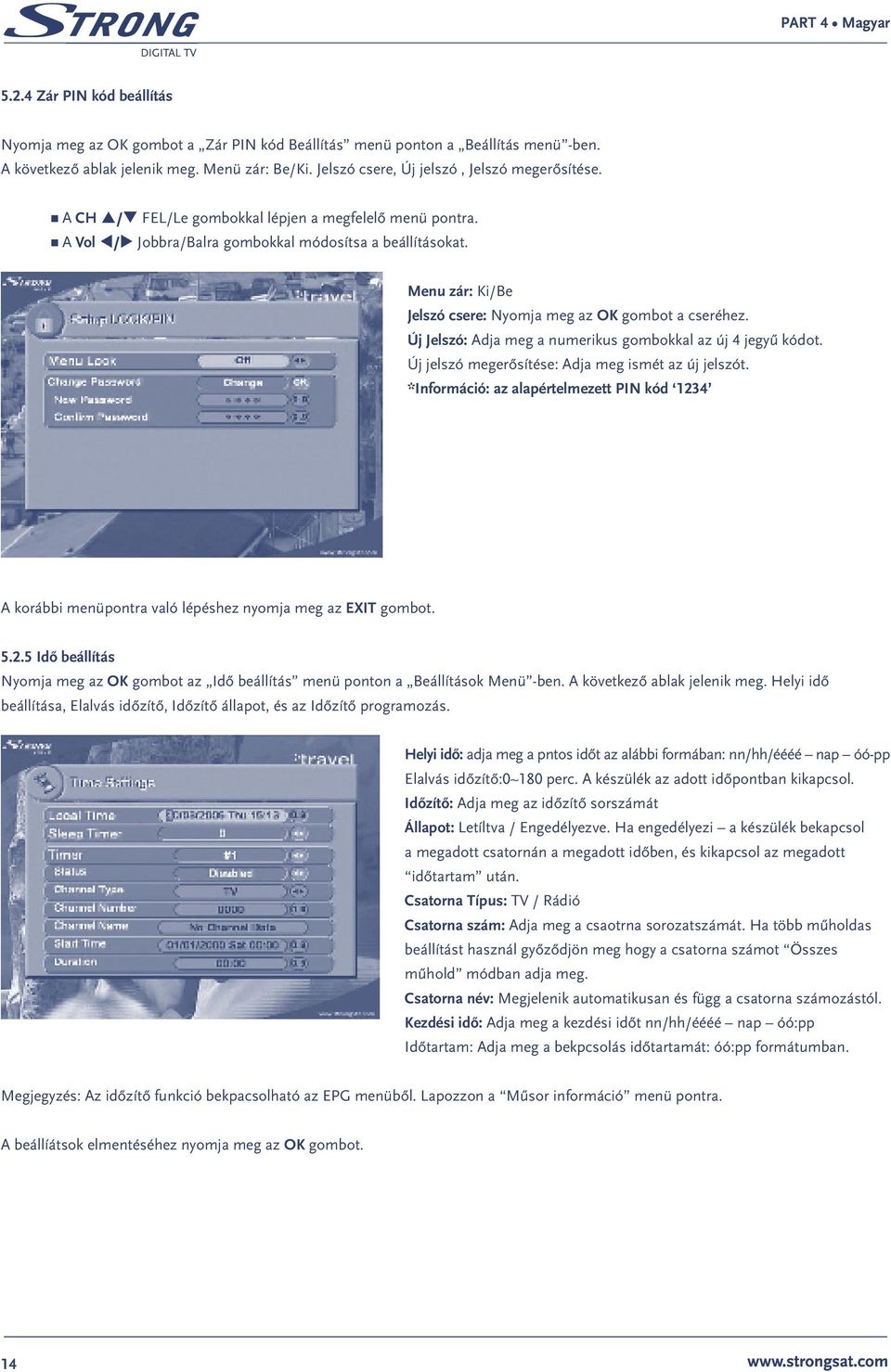

15 5.2.4 Zár PIN kód beállítás Nyomja meg az OK gombot a Zár PIN kód Beállítás menü ponton a Beállítás menü -ben. A következő ablak jelenik meg. Menü zár: Be/Ki. Jelszó csere, Új jelszó, Jelszó megerősítése. A CH p/q FEL/Le gombokkal lépjen a megfelelő menü pontra. A Vol t/u Jobbra/Balra gombokkal módosítsa a beállításokat. Menu zár: Ki/Be Jelszó csere: Nyomja meg az OK gombot a cseréhez. Új Jelszó: Adja meg a numerikus gombokkal az új 4 jegyű kódot. Új jelszó megerősítése: Adja meg ismét az új jelszót. *Információ: az alapértelmezett PIN kód 1234 A korábbi menüpontra való lépéshez nyomja meg az EXIT gombot Idő beállítás Nyomja meg az OK gombot az Idő beállítás menü ponton a Beállítások Menü -ben. A következő ablak jelenik meg. Helyi idő beállítása, Elalvás időzítő, Időzítő állapot, és az Időzítő programozás. Helyi idő: adja meg a pntos időt az alábbi formában: nn/hh/éééé nap óó-pp Elalvás időzítő:0~180 perc. A készülék az adott időpontban kikapcsol. Időzítő: Adja meg az időzítő sorszámát Állapot: Letíltva / Engedélyezve. Ha engedélyezi a készülék bekapcsol a megadott csatornán a megadott időben, és kikapcsol az megadott időtartam után. Csatorna Típus: TV / Rádió Csatorna szám: Adja meg a csaotrna sorozatszámát. Ha több műholdas beállítást használ győződjön meg hogy a csatorna számot Összes műhold módban adja meg. Csatorna név: Megjelenik automatikusan és függ a csatorna számozástól. Kezdési idő: Adja meg a kezdési időt nn/hh/éééé nap óó:pp Időtartam: Adja meg a bekpcsolás időtartamát: óó:pp formátumban. Megjegyzés: Az időzítő funkció bekpacsolható az EPG menüből. Lapozzon a Műsor információ menü pontra. A beállíátsok elmentéséhez nyomja meg az OK gombot. 14

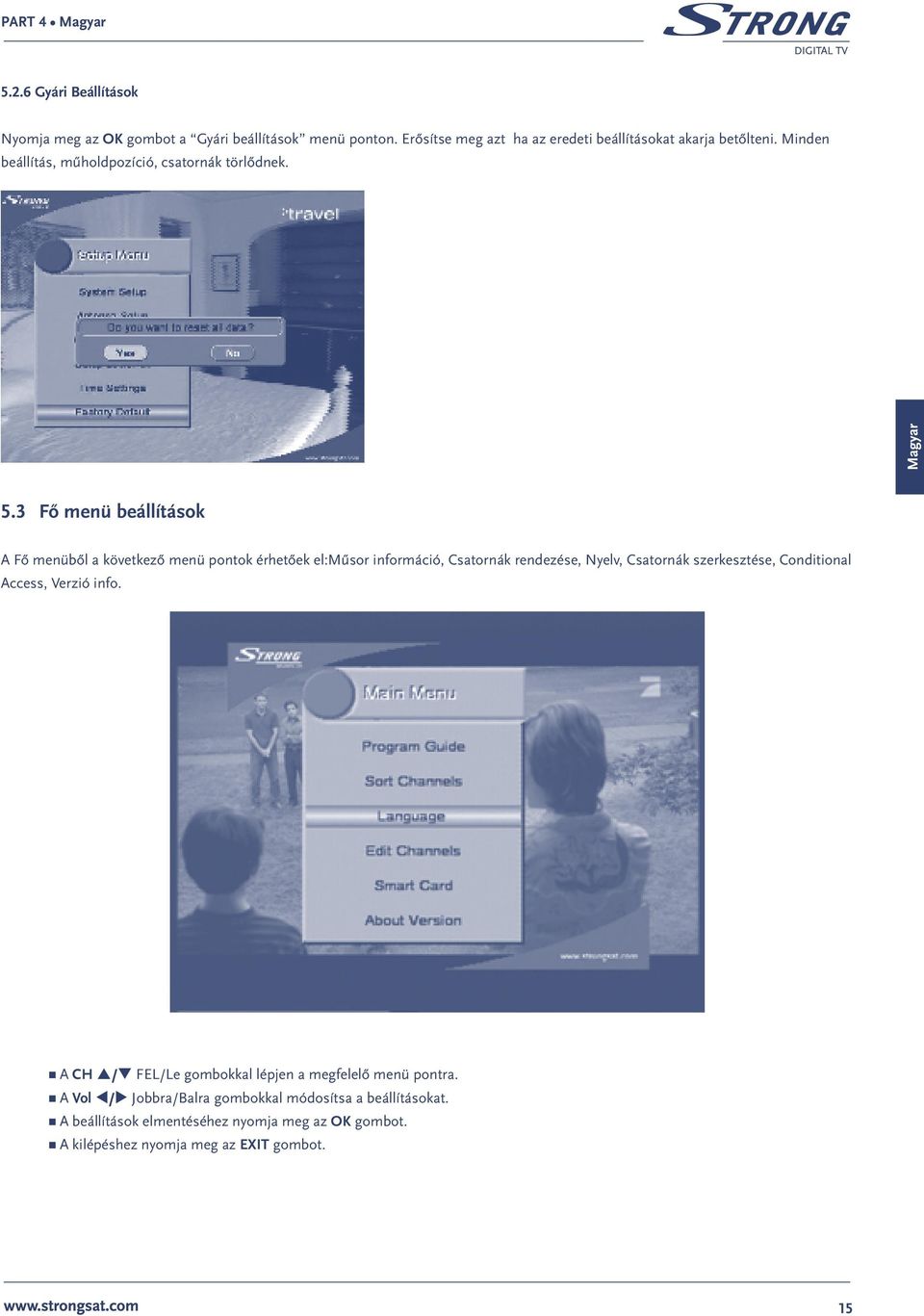

16 5.2.6 Gyári Beállítások Nyomja meg az OK gombot a Gyári beállítások menü ponton. Erősítse meg azt ha az eredeti beállításokat akarja betőlteni. Minden beállítás, műholdpozíció, csatornák törlődnek. Magyar 5.3 Fő menü beállítások A Fő menüből a következő menü pontok érhetőek el:műsor információ, Csatornák rendezése, Nyelv, Csatornák szerkesztése, Conditional Access, Verzió info. A CH p/q FEL/Le gombokkal lépjen a megfelelő menü pontra. A Vol t/u Jobbra/Balra gombokkal módosítsa a beállításokat. A beállítások elmentéséhez nyomja meg az OK gombot. A kilépéshez nyomja meg az EXIT gombot. 15

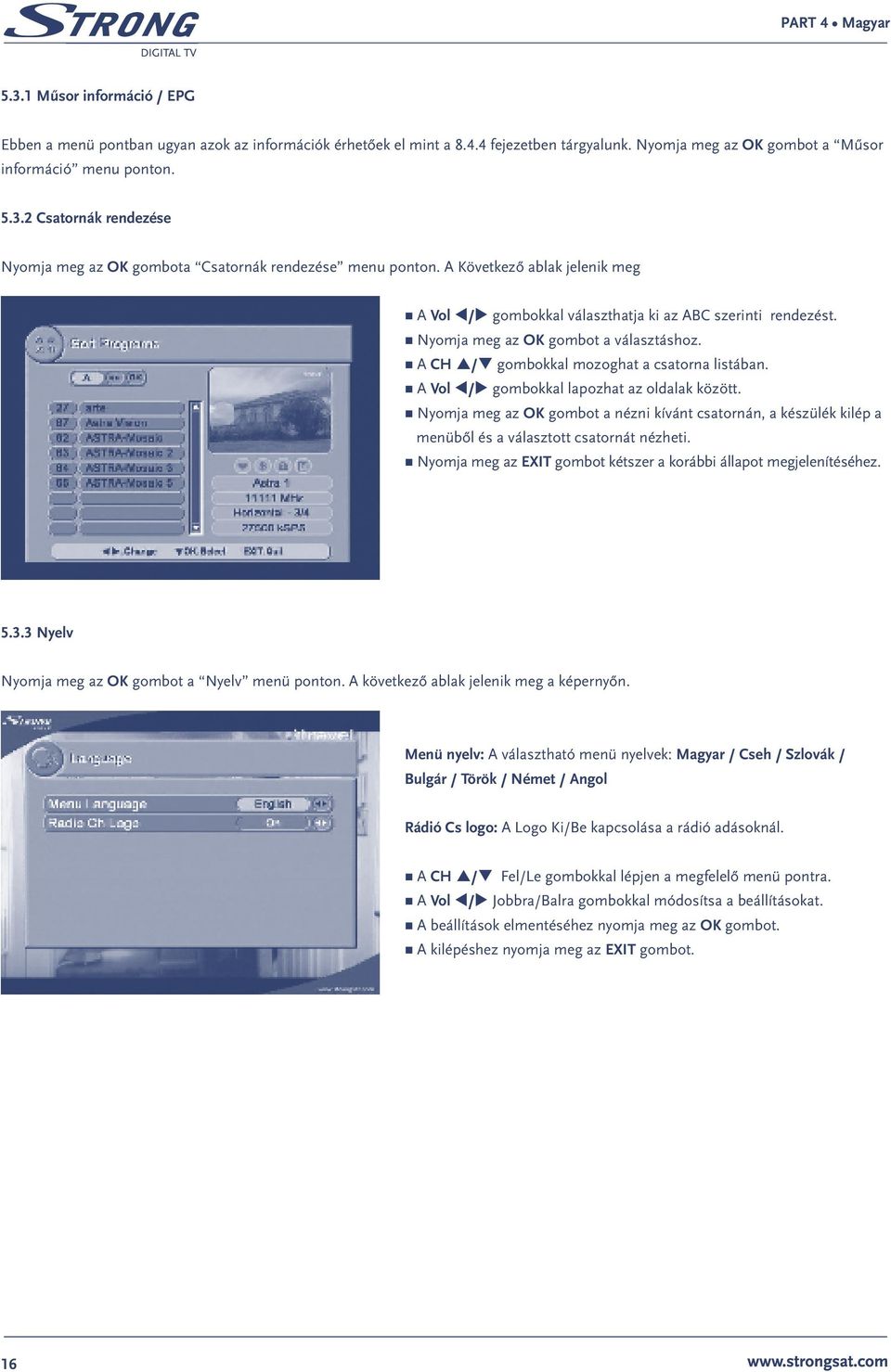

17 5.3.1 Műsor információ / EPG Ebben a menü pontban ugyan azok az információk érhetőek el mint a fejezetben tárgyalunk. Nyomja meg az OK gombot a Műsor információ menu ponton Csatornák rendezése Nyomja meg az OK gombota Csatornák rendezése menu ponton. A Következő ablak jelenik meg A Vol t/u gombokkal választhatja ki az ABC szerinti rendezést. Nyomja meg az OK gombot a választáshoz. A CH p/q gombokkal mozoghat a csatorna listában. A Vol t/u gombokkal lapozhat az oldalak között. Nyomja meg az OK gombot a nézni kívánt csatornán, a készülék kilép a menüből és a választott csatornát nézheti. Nyomja meg az EXIT gombot kétszer a korábbi állapot megjelenítéséhez Nyelv Nyomja meg az OK gombot a Nyelv menü ponton. A következő ablak jelenik meg a képernyőn. Menü nyelv: A választható menü nyelvek: Magyar / Cseh / Szlovák / Bulgár / Török / Német / Angol Rádió Cs logo: A Logo Ki/Be kapcsolása a rádió adásoknál. A CH p/q Fel/Le gombokkal lépjen a megfelelő menü pontra. A Vol t/u Jobbra/Balra gombokkal módosítsa a beállításokat. A beállítások elmentéséhez nyomja meg az OK gombot. A kilépéshez nyomja meg az EXIT gombot. 16

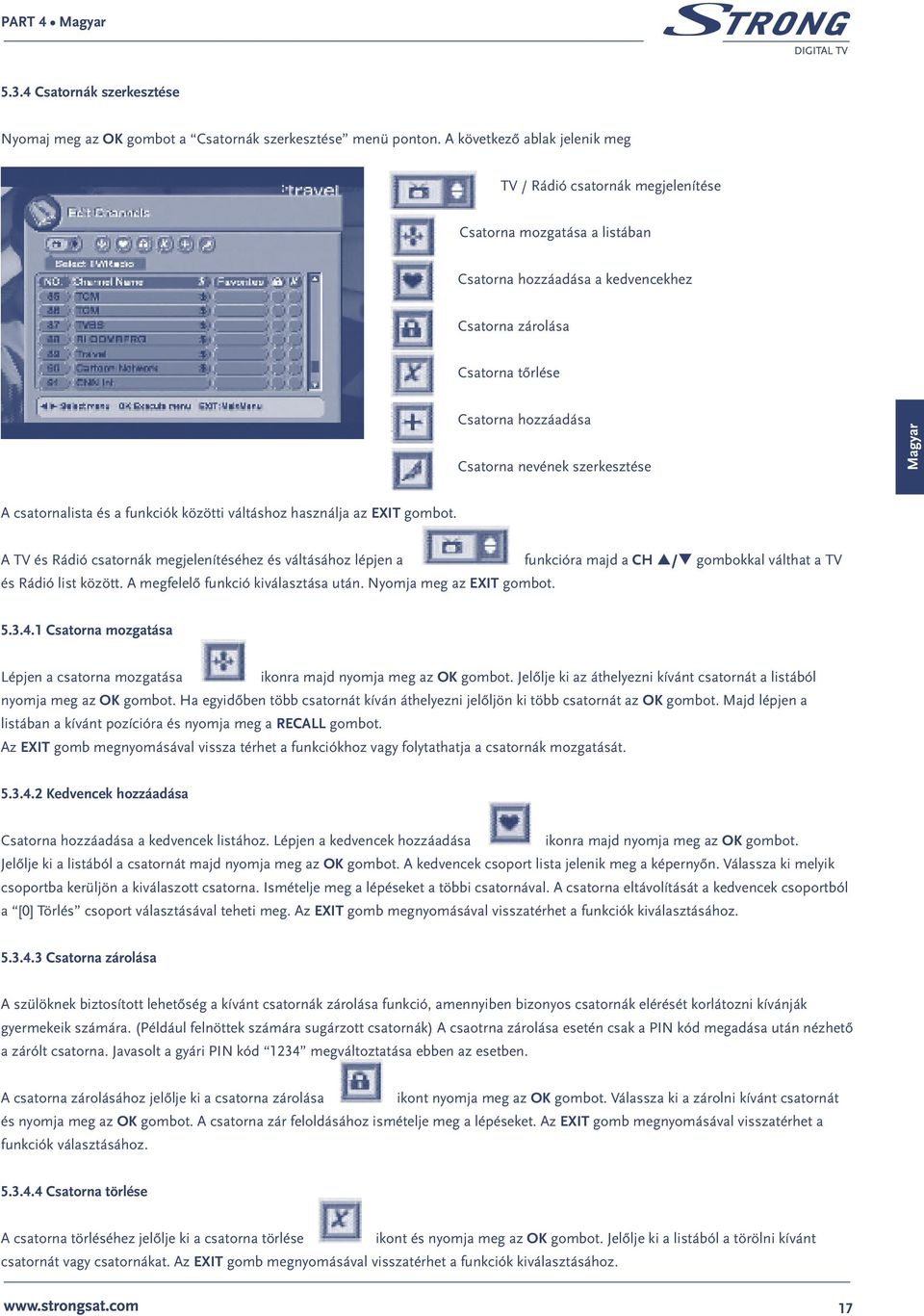

18 5.3.4 Csatornák szerkesztése Nyomaj meg az OK gombot a Csatornák szerkesztése menü ponton. A következő ablak jelenik meg TV / Rádió csatornák megjelenítése Csatorna mozgatása a listában Csatorna hozzáadása a kedvencekhez Csatorna zárolása Csatorna tőrlése Csatorna hozzáadása Csatorna nevének szerkesztése Magyar A csatornalista és a funkciók közötti váltáshoz használja az EXIT gombot. A TV és Rádió csatornák megjelenítéséhez és váltásához lépjen a és Rádió list között. A megfelelő funkció kiválasztása után. Nyomja meg az EXIT gombot. funkcióra majd a CH p/q gombokkal válthat a TV Csatorna mozgatása Lépjen a csatorna mozgatása ikonra majd nyomja meg az OK gombot. Jelőlje ki az áthelyezni kívánt csatornát a listából nyomja meg az OK gombot. Ha egyidőben több csatornát kíván áthelyezni jelőljön ki több csatornát az OK gombot. Majd lépjen a listában a kívánt pozícióra és nyomja meg a RECALL gombot. Az EXIT gomb megnyomásával vissza térhet a funkciókhoz vagy folytathatja a csatornák mozgatását Kedvencek hozzáadása Csatorna hozzáadása a kedvencek listához. Lépjen a kedvencek hozzáadása ikonra majd nyomja meg az OK gombot. Jelőlje ki a listából a csatornát majd nyomja meg az OK gombot. A kedvencek csoport lista jelenik meg a képernyőn. Válassza ki melyik csoportba kerüljön a kiválaszott csatorna. Ismételje meg a lépéseket a többi csatornával. A csatorna eltávolítását a kedvencek csoportból a [0] Törlés csoport választásával teheti meg. Az EXIT gomb megnyomásával visszatérhet a funkciók kiválasztásához Csatorna zárolása A szülöknek biztosított lehetőség a kívánt csatornák zárolása funkció, amennyiben bizonyos csatornák elérését korlátozni kívánják gyermekeik számára. (Például felnöttek számára sugárzott csatornák) A csaotrna zárolása esetén csak a PIN kód megadása után nézhető a zárólt csatorna. Javasolt a gyári PIN kód 1234 megváltoztatása ebben az esetben. A csatorna zárolásához jelőlje ki a csatorna zárolása ikont nyomja meg az OK gombot. Válassza ki a zárolni kívánt csatornát és nyomja meg az OK gombot. A csatorna zár feloldásához ismételje meg a lépéseket. Az EXIT gomb megnyomásával visszatérhet a funkciók választásához Csatorna törlése A csatorna törléséhez jelőlje ki a csatorna törlése ikont és nyomja meg az OK gombot. Jelőlje ki a listából a törölni kívánt csatornát vagy csatornákat. Az EXIT gomb megnyomásával visszatérhet a funkciók kiválasztásához. 17

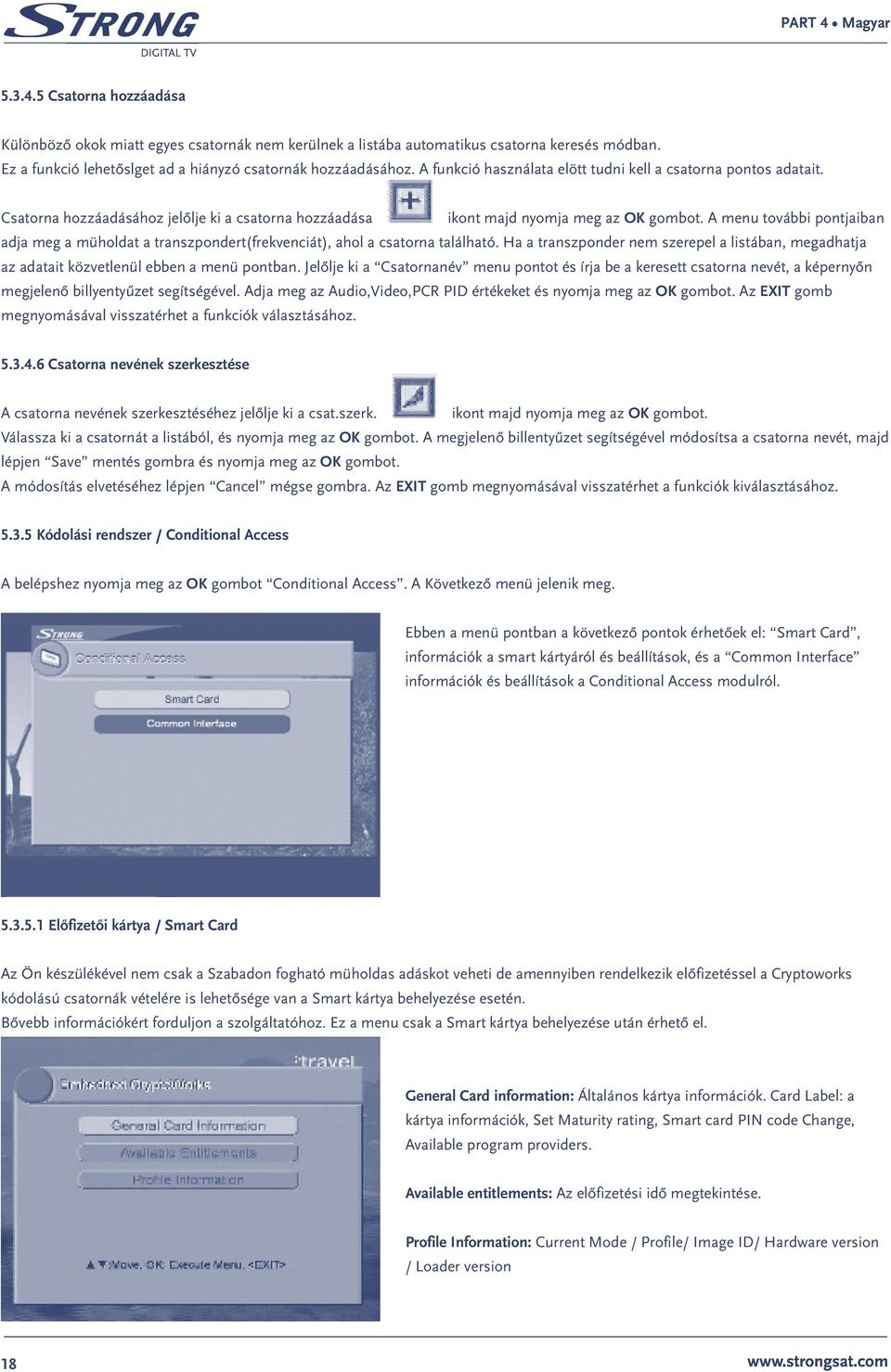

19 Csatorna hozzáadása Különböző okok miatt egyes csatornák nem kerülnek a listába automatikus csatorna keresés módban. Ez a funkció lehetőslget ad a hiányzó csatornák hozzáadásához. A funkció használata elött tudni kell a csatorna pontos adatait. Csatorna hozzáadásához jelőlje ki a csatorna hozzáadása ikont majd nyomja meg az OK gombot. A menu további pontjaiban adja meg a müholdat a transzpondert(frekvenciát), ahol a csatorna található. Ha a transzponder nem szerepel a listában, megadhatja az adatait közvetlenül ebben a menü pontban. Jelőlje ki a Csatornanév menu pontot és írja be a keresett csatorna nevét, a képernyőn megjelenő billyentyűzet segítségével. Adja meg az Audio,Video,PCR PID értékeket és nyomja meg az OK gombot. Az EXIT gomb megnyomásával visszatérhet a funkciók választásához Csatorna nevének szerkesztése A csatorna nevének szerkesztéséhez jelőlje ki a csat.szerk. ikont majd nyomja meg az OK gombot. Válassza ki a csatornát a listából, és nyomja meg az OK gombot. A megjelenő billentyűzet segítségével módosítsa a csatorna nevét, majd lépjen Save mentés gombra és nyomja meg az OK gombot. A módosítás elvetéséhez lépjen Cancel mégse gombra. Az EXIT gomb megnyomásával visszatérhet a funkciók kiválasztásához Kódolási rendszer / Conditional Access A belépshez nyomja meg az OK gombot Conditional Access. A Következő menü jelenik meg. Ebben a menü pontban a következő pontok érhetőek el: Smart Card, információk a smart kártyáról és beállítások, és a Common Interface információk és beállítások a Conditional Access modulról Előfizetői kártya / Smart Card Az Ön készülékével nem csak a Szabadon fogható müholdas adáskot veheti de amennyiben rendelkezik előfizetéssel a Cryptoworks kódolású csatornák vételére is lehetősége van a Smart kártya behelyezése esetén. Bővebb információkért forduljon a szolgáltatóhoz. Ez a menu csak a Smart kártya behelyezése után érhető el. General Card information: Általános kártya információk. Card Label: a kártya információk, Set Maturity rating, Smart card PIN code Change, Available program providers. Available entitlements: Az előfizetési idő megtekintése. Profile Information: Current Mode / Profile/ Image ID/ Hardware version / Loader version 18

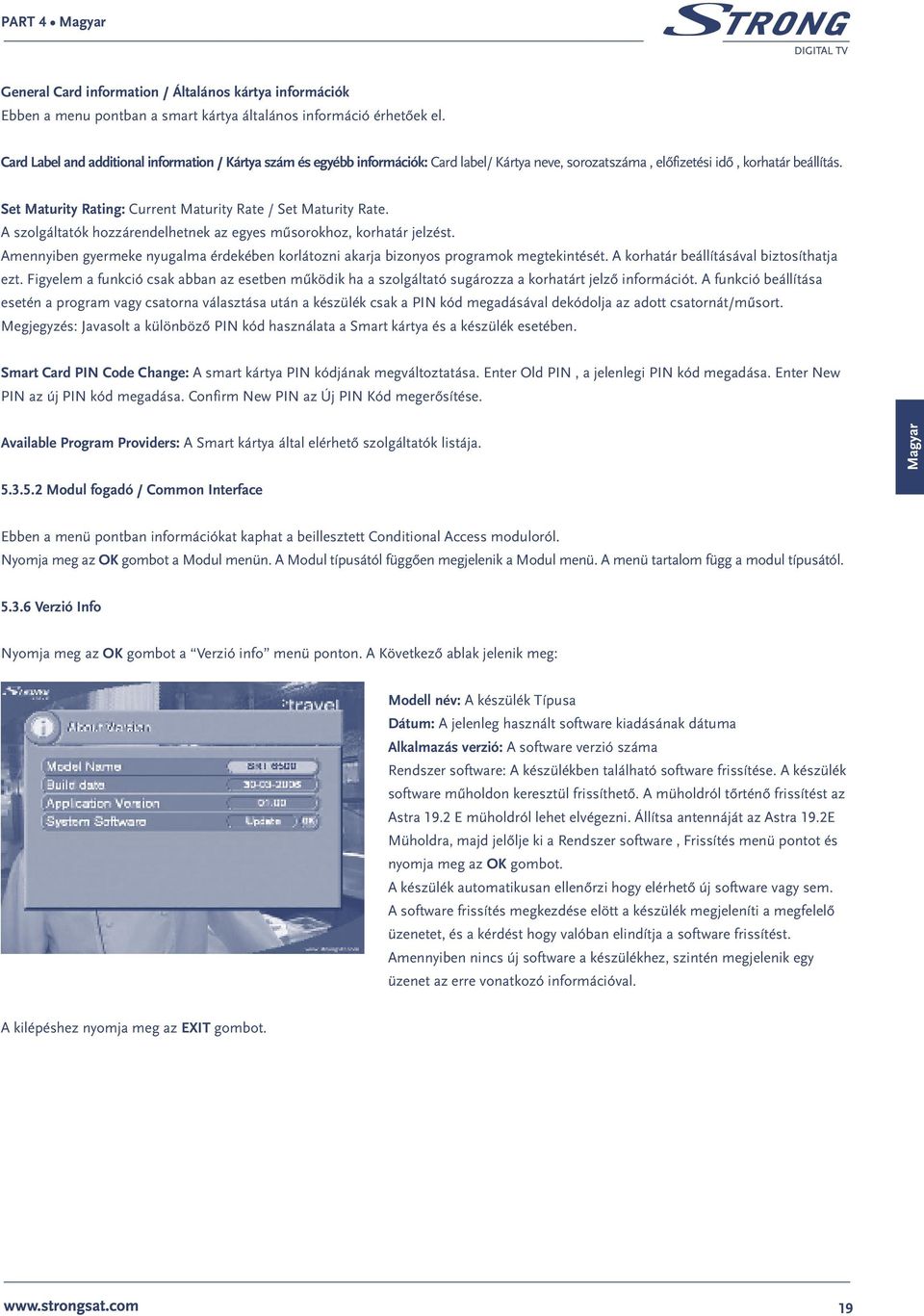

20 General Card information / Általános kártya információk Ebben a menu pontban a smart kártya általános információ érhetőek el. Card Label and additional information / Kártya szám és egyébb információk: Card label/ Kártya neve, sorozatszáma, előfizetési idő, korhatár beállítás. Set Maturity Rating: Current Maturity Rate / Set Maturity Rate. A szolgáltatók hozzárendelhetnek az egyes műsorokhoz, korhatár jelzést. Amennyiben gyermeke nyugalma érdekében korlátozni akarja bizonyos programok megtekintését. A korhatár beállításával biztosíthatja ezt. Figyelem a funkció csak abban az esetben működik ha a szolgáltató sugározza a korhatárt jelző információt. A funkció beállítása esetén a program vagy csatorna választása után a készülék csak a PIN kód megadásával dekódolja az adott csatornát/műsort. Megjegyzés: Javasolt a különböző PIN kód használata a Smart kártya és a készülék esetében. Smart Card PIN Code Change: A smart kártya PIN kódjának megváltoztatása. Enter Old PIN, a jelenlegi PIN kód megadása. Enter New PIN az új PIN kód megadása. Confirm New PIN az Új PIN Kód megerősítése. Available Program Providers: A Smart kártya által elérhető szolgáltatók listája. Magyar Modul fogadó / Common Interface Ebben a menü pontban információkat kaphat a beillesztett Conditional Access moduloról. Nyomja meg az OK gombot a Modul menün. A Modul típusától függően megjelenik a Modul menü. A menü tartalom függ a modul típusától Verzió Info Nyomja meg az OK gombot a Verzió info menü ponton. A Következő ablak jelenik meg: Modell név: A készülék Típusa Dátum: A jelenleg használt software kiadásának dátuma Alkalmazás verzió: A software verzió száma Rendszer software: A készülékben található software frissítése. A készülék software műholdon keresztül frissíthető. A müholdról tőrténő frissítést az Astra 19.2 E müholdról lehet elvégezni. Állítsa antennáját az Astra 19.2E Müholdra, majd jelőlje ki a Rendszer software, Frissítés menü pontot és nyomja meg az OK gombot. A készülék automatikusan ellenőrzi hogy elérhető új software vagy sem. A software frissítés megkezdése elött a készülék megjeleníti a megfelelő üzenetet, és a kérdést hogy valóban elindítja a software frissítést. Amennyiben nincs új software a készülékhez, szintén megjelenik egy üzenet az erre vonatkozó információval. A kilépéshez nyomja meg az EXIT gombot. 19

21 5.4 Általános információk Csatorna információk Csatorna nézet módban az INFO gomb megnyomása után néhány másodpercig az alábbi információk olvashatóak. Kedvenc Műhold neve Kódolt Zárolt Teletext Idő Csatorna neve Csatorna szám Műsor információ/ 20

22 TV/Rádió csatorna lista Csatorna nézet módban a TV/Radio gomb megnyomásával megjelenithető a TV/Rádió csatorna lista. A minta képen látható listában a kijelőlt csatorna az aktuális, A CH p/q Fel/Le gombokkal léphet egyesével valamint a Vol t/u Jobbra/Balra gombokkal lapozhat a csatorna listában oldalanként. Az OK gomb megnyomásával kiválasztja a csatornát és kilép a csatorna listából. Az EXIT gomb megnyomásával kiléphet a csatorna listából. Amennyiben több müholdat telepített, a mühold választó menü pont az aktív. A Vol t/ugombokkal lapozhat a telepített műholdak és azok csatornái között. A megfelelő mühold kiválasztásához és a csatorna list megjelenítéséhez nyomja meg az OK gombot. A megfelelő műhold kiválasztása után jelőlje ki a Lista menü pontot, a csatornák név,szám vagy FTA mód szerinti rendezéséhez. Mód: Mind(1,2,3..) Az összes csatorna megjelenítése az adott műholdról sorszám szerint. Mód: Mind(A,B,C..) Az összes csatorna megjelenítése az adott műholdról ABC sorrend szerint. Mód: Szabad(1,2,3..) Az FTA csatornák megjelenítée az adott műholdról sorszám szerint. Mód: Szabad(A,B,C..) Az FTA csatornák megjelenítése az adott müholdról ABC sorrend szerint. Nyomja meg az OK gombot a csatorna listához. TV Csatorna lista / Mühold választás Magyar EXIT Vol t/u Mühold választás OK 21

23 TV csatorna lista Csatorna rendezés EXIT Vol t/u rendezési mód OK A Rádió listák rendezése megegyezik a TV lista rendezéssel. A TV és Rádió lista közötti váltáshoz használja a TV/Rádió gombot csatorna lista nézetben Kedvencek Csatorna lista Mialatt TV-t néz vagy Rádiót hallgat a FAV gomb megnyomásával a korábban beállított Kedvencek lista jeleníthető meg. Ha TV adást néz és megnyomja a FAV gombot akkor a kedvencek TV lista jelenik meg. Abban az esetben ha Rádió adást hallgat és megnyomja a FAV gombot akkor Kedvencek Rádió lista jelenik meg. Amennyiben a kedvencek lista üres, abban az esetben nem jelenik meg. A kedvencek listán belüli váltáshoz használja a FAV vagy az EXIT gombot, mialatt a Kedvencek lista van megjelenítve a képernyőn, kijelőli a Lista mezőt, használja a Vol t/u gombokat a kedvencek listák közötti váltáshoz, majd nyomja meg az OK gombot. A teljes lista megjelenítéséhez nyomja meg a TV/Rádió gombot. 22

24 5.4.4 Műsor információ / EPG Az aktuális csatorna műsor információjának megjelenítéséhez nyomja meg az EPG gombot. Ez a szolgáltatás csak abban esetben működik hogyha a csatornát sugárzó szolgáltató biztosítja azt. Az EPG menu megjelnítése esetén a Most & Köv menu pont az aktív. A Vol u gomb megnyomásával léphet az időzítő menu pontra. A Vol t gomb megnyomásával válthat a TV és Rádió list között. Most & köv.: Jelőlje ki a Most & Köv. Menu pontot majd nyomja meg az OK gombot. A CH p/q gombok segítségével válassza ki a megfelelő csatornát. A Vol t/u gombok segítségével kiválaszthatja a kerest programot az adott csatornán. A csatorna lista alatt a választott csatorna és műsor bővebb információja olvasható. A részletes program leíráshoz nyomja meg az OK gombot. Magyar Időzítő mód: Ebben a módban a válaszott csatorna műsorai kerülnek időrendi felsorolásba. Lépjen a Előjegyez menu pontra majd nyomja meg az OK gombot. Válassza ki a műsort a listából majd nyomja meg az OK gombot a részletes műsor információ megjelenítéséhez. Időzítés: A kiválaszott műsor időzítéséhez lépjen a válaszott műsorra majd nyomja meg a RECALL gombot Hang csatorna és vagy Hang mód választás Bizonyos csatornákon lehetősége van az Audio nyelv váltásra, abban az esetben ha a szolgáltató biztosítja ezt a lehetőséget. Csatorna nézet módban nyomja meg a LANG gombot. A képernyőn a következő ablak jelenik meg: A CH p/q Fel/Le gombokkal lépjen a megfelelő menü pontra. A Vol t/u Jobbra/Balra gombokkal módosítsa a beállításokat. A beállítások elmentéséhez nyomja meg az OK gombot. A kilépéshez nyomja meg az EXIT gombot. Nyelv választás: 1 of 1,2. A választható Audio nyelvek. Mód: Stereo / Mono Bal / Mono Jobb Szint: Normál / Magas / Alacsony Nyelv: A válaszott Audio nyelv Nyomja meg az OK gombot a beállítások mentéséhez Recall Csatorna nézet módban a RECALL gomb megnyomásával a korábban nézett csatornára vált a készülék. 23

25 5.4.7 Teletext Amennyiben a válaszott csatornán elérhető a Teltext szolgáltatás, nyomja meg a TXT gombot. A1 HIBAELHÁRÍTÁS A készülék különböző okokból kifolyólag meghibásodhat vagy nem működik megfelelően, kérjük ellenőrizze az alábbi táblázatban leírtak alapján a készülékét: Probléma Hiba oka Megoldás A LED az előlapon nem A 220V hálózati kábel nincs bedugva a fali Ellenőrizze a hálózati csatlakozót világít. konnektorba Nincs kép vagy hang Hibás csatlakoztatás a TV és Audio kimenetek nem a megfelelő bementre vannak csatlakoztatva Nincs vagy gyenge a jel A műholdvevő antenna kábel hibás csatlakoztatása Ellenőrizze a csatlakozásokat és a kábeleket. Ellenőrizze a kábelt és a csatlakozást Az antenna nem a megfelelő irányba áll Állítsa az antennát a megfelelő irányba Nem a megfelelő műholdat válaszotta ki a menüben Ellenőrizze az antenna csatlakozásokat és/vagy az antenna beállításokat A távirányító nem működik Az elemek lemerültek Cserélje ki az elemeket Ellenőrizze a kiválaszott műholdat a menüben A2 TECHNIKAI ADATOK: Demodulator Modulation: QPSK Input Symbol Rate: 2-45 Ms/s SCPC & MCPC signals from C & KU band satellites 24

26 Video Decoder Profile level: MPEG 2 Main Main level Data Rate: Up to 15 Mbit/s Video Resolution: 720 x 576, 720 x 480 Video Format: NTSC, PAL, SECAM Aspect Ratio: 4:3, 16:9 Audio Decoder MPEG 1/MusiCam Layer I & II; Audio mode: Mono, Dual mono, Stereo Sampling Rate: 32, 44.1, 48 khz Tuner Input Frequency Range: 950 ~ 2150 MHz Input signal level: -65 ~ -25dBm LNB Power: 14/18 V DC Current: max. 400 ma LNB switch control: 22 khz DiSEqC Version 1.0 & 1.2 compatible Magyar RF Modulátor Output channels: Output standards: CH21 ~ 69 adjustable via menu PAL I/B/G/K, SECAM, NTSC Csatlakozók SAT IN, SAT OUT TO TV beépített modulátor ANT IN, TV SCART (RGB, CVBS, Audio) VCR SCART (CVBS, Audio) 2 RCA (Audio L&R) Coaxial Digital Audio: S/PDIF Optical Digital Audio S-VHS, RS-232 Hálózati kapcsoló System & Memory Main Processor: Flash Memory: SDRAM: Sti Mbytes 8 Mbytes General Data Működési hőmérséklet: +5 C C Tárolási hőmérséklet: 0 C C Hálózati feszültség: 100 ~ 250 V AC (SMPS) 50/60 Hz Fogyasztás: 30 W Készenléti állaptban: <13 W Páratartalom: 25% - 70% Méret (Sz x M x M) mm: 270 x 55 x 195 Súly: 1.35 kg 25

27 26 PART 4 Magyar
