1 Beázott HENSEL fogyasztásmérő szekrény vizsgálata

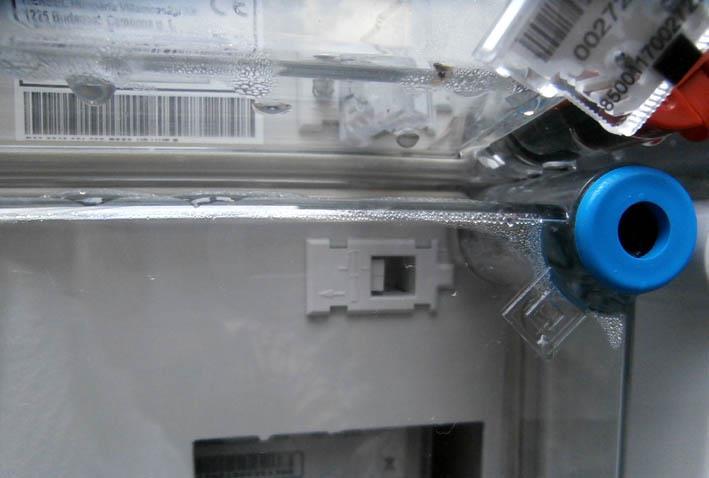

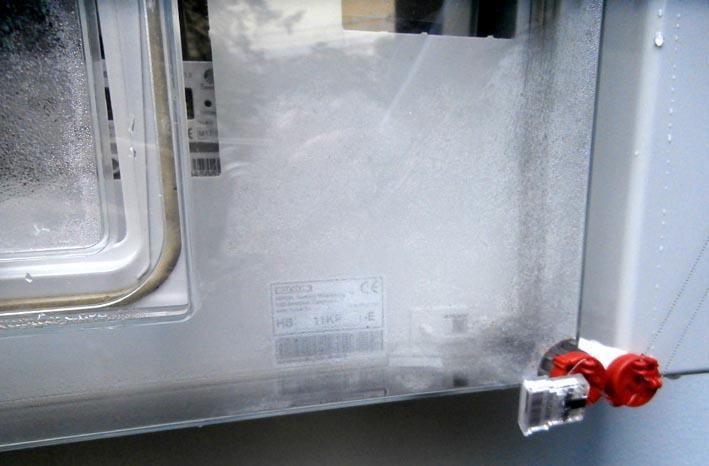

2 2 Ügyfél panasz beázott HENSEL fogyasztásmérő szekrénnyel kapcsolatban:

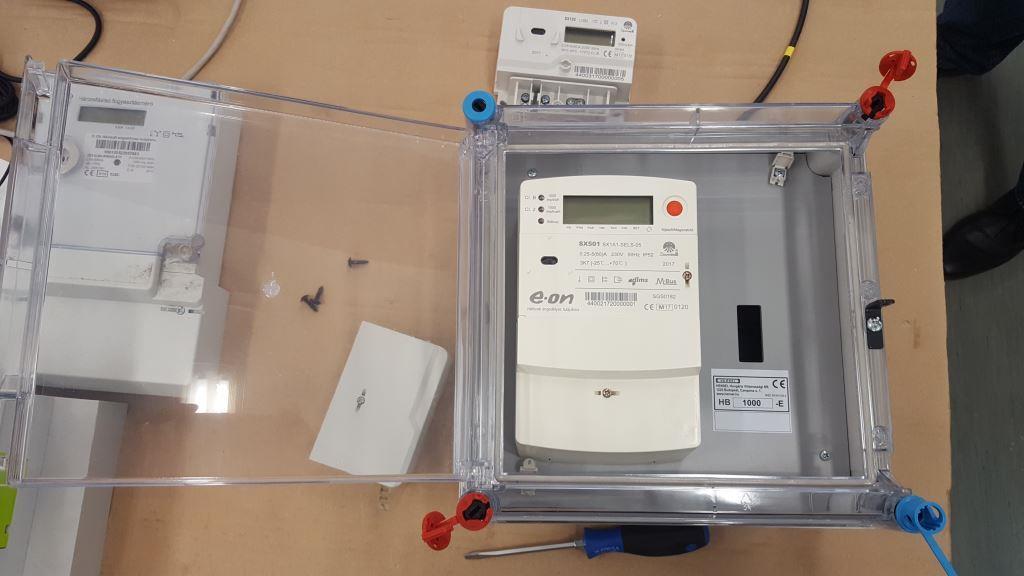

3 A HENSEL fogyasztásmérő szekrények jellemzői: A szekrény IP65-es védettséggel rendelkezik, a műszaki specifikációban IP44-es védettség az elvárás.

A szekrény típusokat a gyártó saját laboratóriumában mesterséges esőztetésnek teszi ki (minden oldalról, imitálva a szelet is), azokat a konstrukció szempontjából

3 3 A HENSEL fogyasztásmérő szekrények jellemzői: A szekrény IP65-es védettséggel rendelkezik, a műszaki specifikációban IP44-es védettség az elvárás. A hátlap és az előlap között gumi tömítés található, valamint a kezelőajtó és az előlap között is. A szekrény típusokat a gyártó saját laboratóriumában mesterséges esőztetésnek teszi ki (minden oldalról, imitálva a szelet is), azokat a konstrukció szempontjából mintavételesen teszteli. A szekrények öregítéses teszten is átesnek, szimulálva az idő, hőmérséklet és UV fény hatásokat. A szekrények a gyártói ajánlás szerint alkalmasak kültérre, ettől függetlenül elérhető olyan verzió is, ami egy földbe ásható szekrényben van.

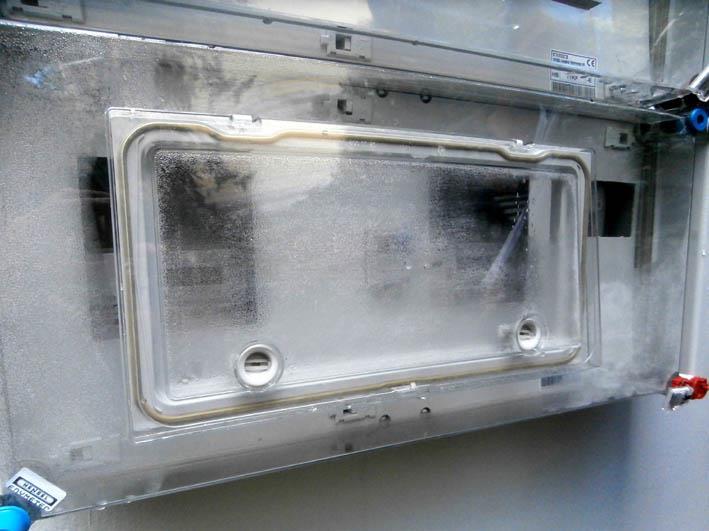

4 Mikor fordulhat elő beázás : A kezelőajtók nem kerülnek lezárásra. Ilyen esetben egy nagyobb széllel járó eső be tud juttatni csapadékot a fogyasztásmérő szekrény belsejébe.

4 4 Mikor fordulhat elő beázás : A kezelőajtók nem kerülnek lezárásra. Ilyen esetben egy nagyobb széllel járó eső be tud juttatni csapadékot a fogyasztásmérő szekrény belsejébe. A szekrény egyenetlen felületre kerül felrögzítése. Ha a rögzítések nincsenek síkban, akkor a fogyasztásmérő ház deformálódhat, megfeszülhet, ez pedig okozhatja a hátlap és előlap nem megfelelő illeszkedését és ezáltal nem megfelelő védettségét. A szerelési és telepítési útmutató figyelmeztet erre. Szerelés során az illesztési felületre szennyeződés kerül. Ez okozhat nem megfelelő védettséget. A szerelési és telepítési útmutató figyelmeztet erre. Az előlap lezáró csavarok nem teljesen lettek meghúzva. Ez okozhat nem megfelelő védettséget. A szerelési és telepítési útmutató kitér a rögzítő csavarok használatára. Falba süllyesztett telepítés során olyan kötőanyagot használnak (pl. poliuretán hab), ami a kikeményedés alatt térfogatát jelentősen növeli. Ez a szekrény deformálódását okozhatja, aminek a szekrény nem megfelelő záródása lehet a következménye. A szerelési és telepítési útmutató figyelmeztet erre. Amennyiben ház falába kerül besüllyesztésre a fogyasztásmérő szekrény, akkor az okozhat kondenzvíz lecsapódást. Ilyen esetben a mérőszekrény aljára fúrni kell egy 4-5 mm átmérőjű kondenzvíz elvezető nyílást. Ez nem szerepel a szerelési és telepítési útmutatóban, a gyártó megvizsgálja, hogy lehet ezt beleírni. A fogyasztásmérő rendszerengedélyek, a telepítési útmutatók és a kiegészítők jegyzékei elérhetőek az E.ON honlapján 2015 óta. A teljes honlapunk jelenleg átalakítás alatt van december óta, az adatok bár elérhetőek, de hamarosan sokkal felhasználó barátabb lesz, mint a mostani átmeneti állapot.

5 A kismegszakítókat tartalmazó doboz nincs megfelelően összeszerelve, az egyik sarkán rés található, ami okozhat nem megfelelő védettséget.

5 5 A kismegszakítókat tartalmazó doboz nincs megfelelően összeszerelve, az egyik sarkán rés található, ami okozhat nem megfelelő védettséget. Az XBS kiselosztó fedele a hátlapnál szélesebb ez a két különböző gyártójú szekrénynél problémát okozott. Továbbá nem használt semmilyen távtartót és víz elleni tömítést.

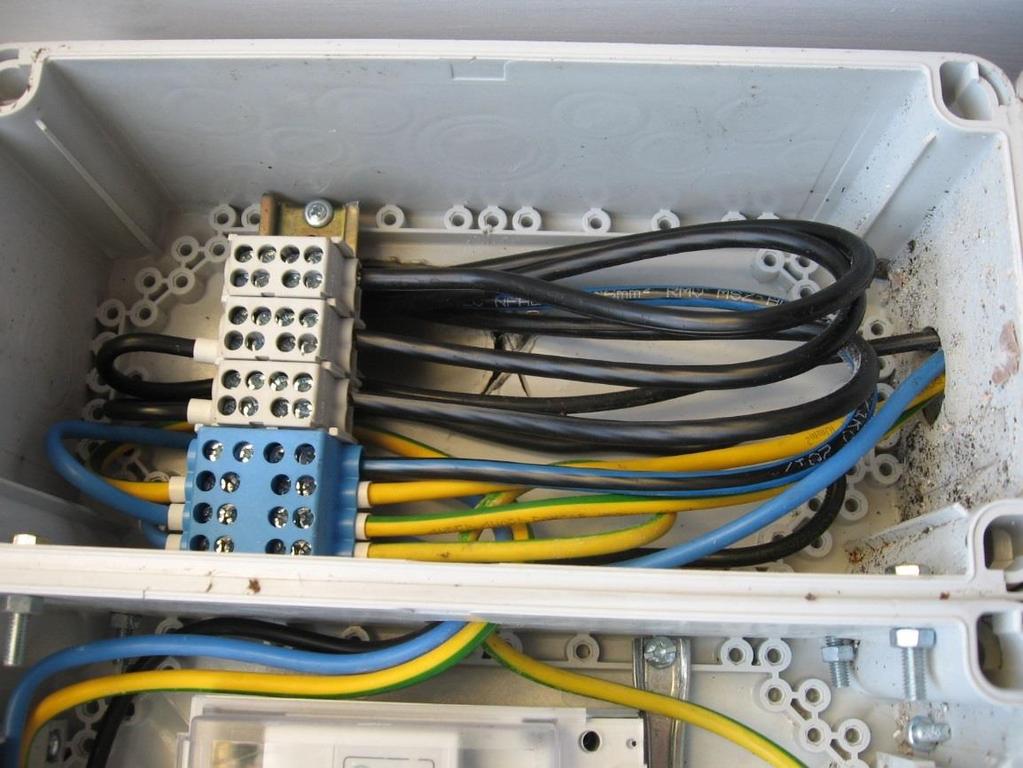

6 6 Az egymáshoz szerelt szekrények összefogatása csak a szekrények elejénél történt meg, a hátulján nem, így síkban nem valósul meg a tökéletes illesztés, a szekrény eldeformálódott, ami okozhat nem megfelelő védettséget.

7 7 Ahol négy csavarral történt a szekrények összeillesztése, ott sincs meghúzva minden csavar rendesen, ami okozhat nem megfelelő védettséget.

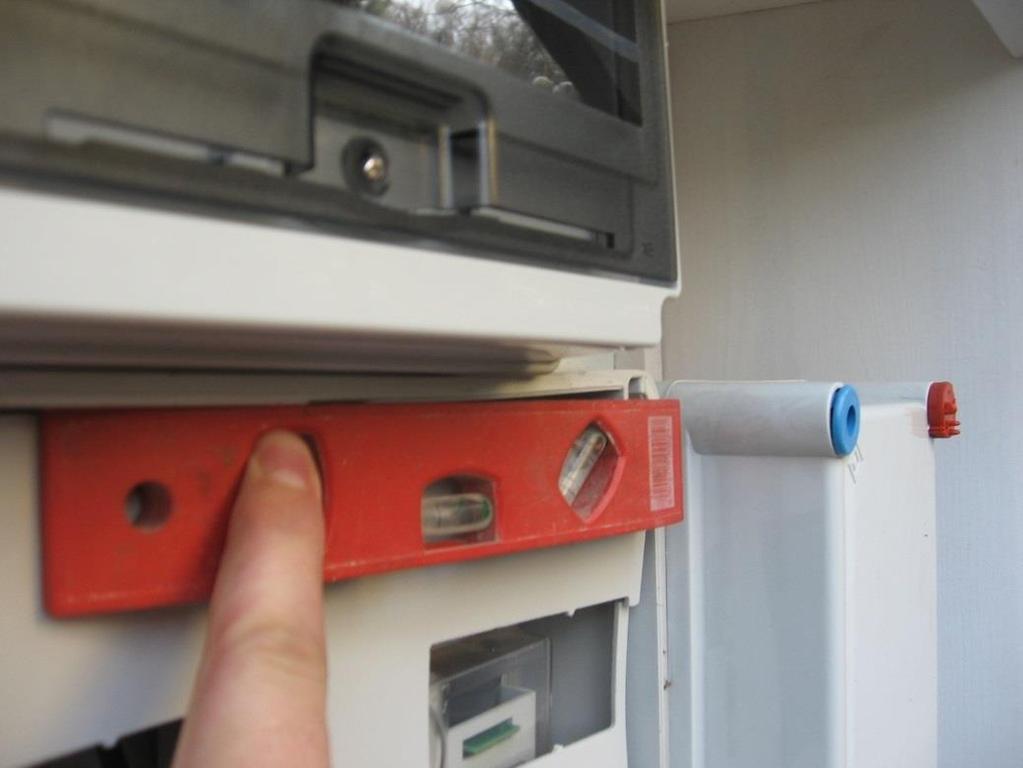

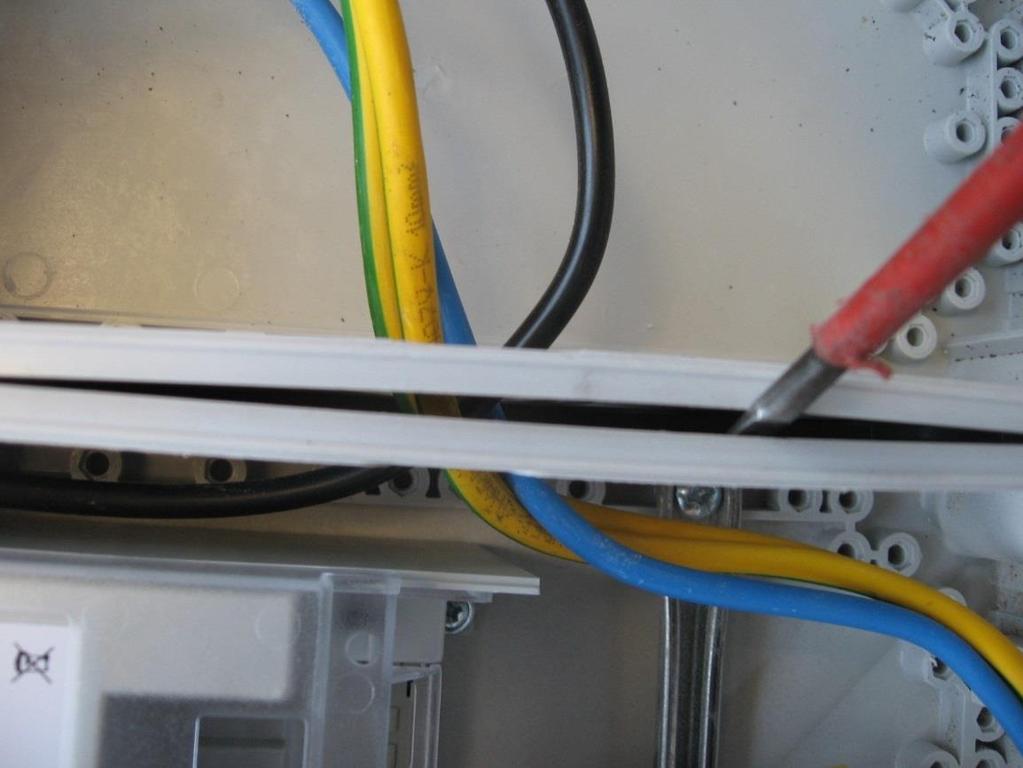

8 8 A szekrények egymáshoz illesztése pontatlan, deformációhoz vezetett, ami okozhat nem megfelelő védettséget.

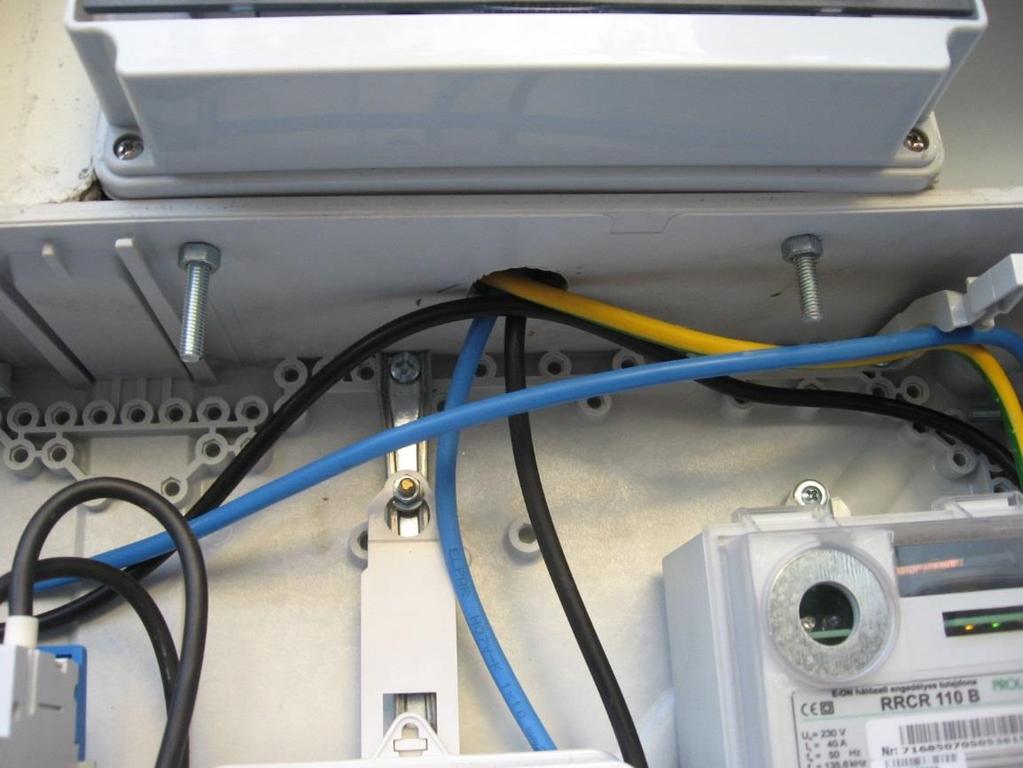

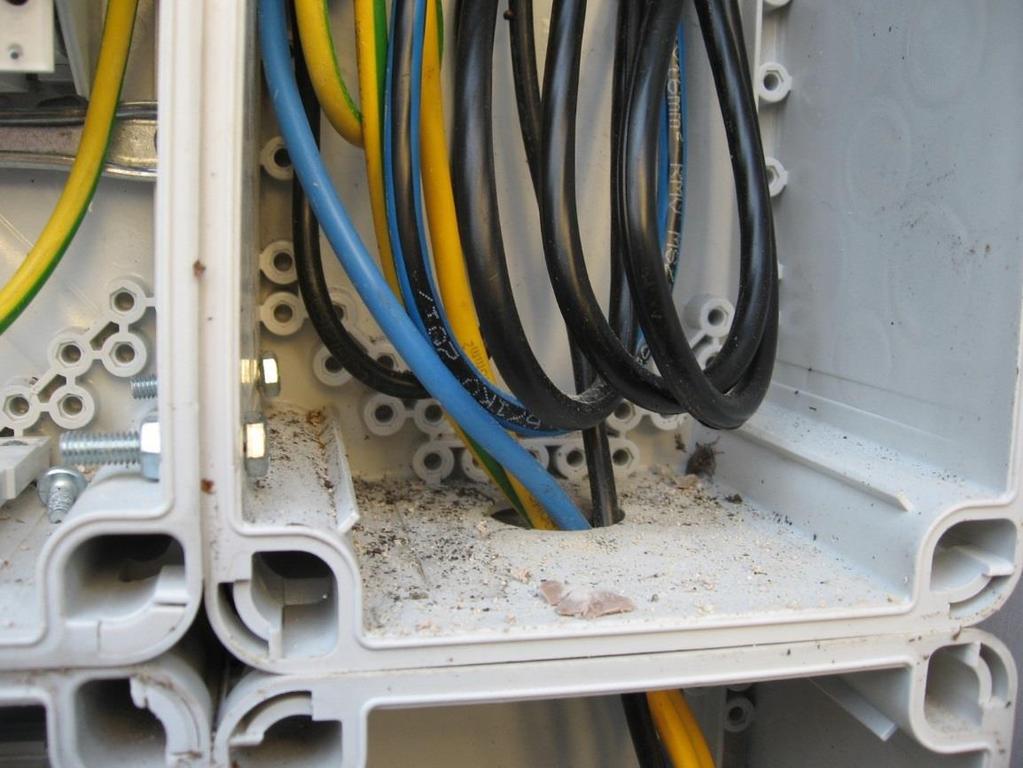

9 9 A szekrények összeillesztésekor a regisztrált szerelő nem használt tömítő anyagot, ugyanakkor a szekrények közé átvezető nyílásokat fúrt, ami okozhat nem megfelelő védettséget.

10 10 Helyszíni bejárás, konklúzió: A telepítés során a szekrény eldeformálódott. Az eldeformálódott szekrény miatt, tömítés hiányában az átvezetők között a víz befolyt a szekrény belsejébe.

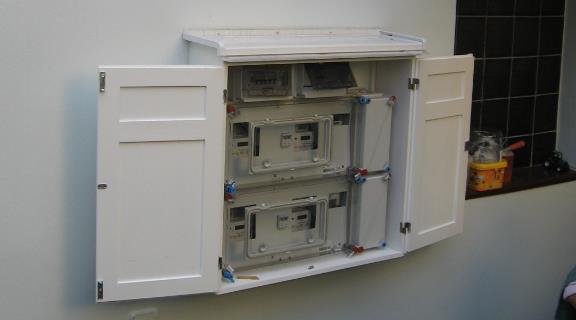

11 11 A telepítési hibák kiküszöbölésére az ügyfél időjárástól védő burkolatot szereltetett a fogyasztásmérő szekrény köré, mely megoldotta a beázással kapcsolatos problémát.
