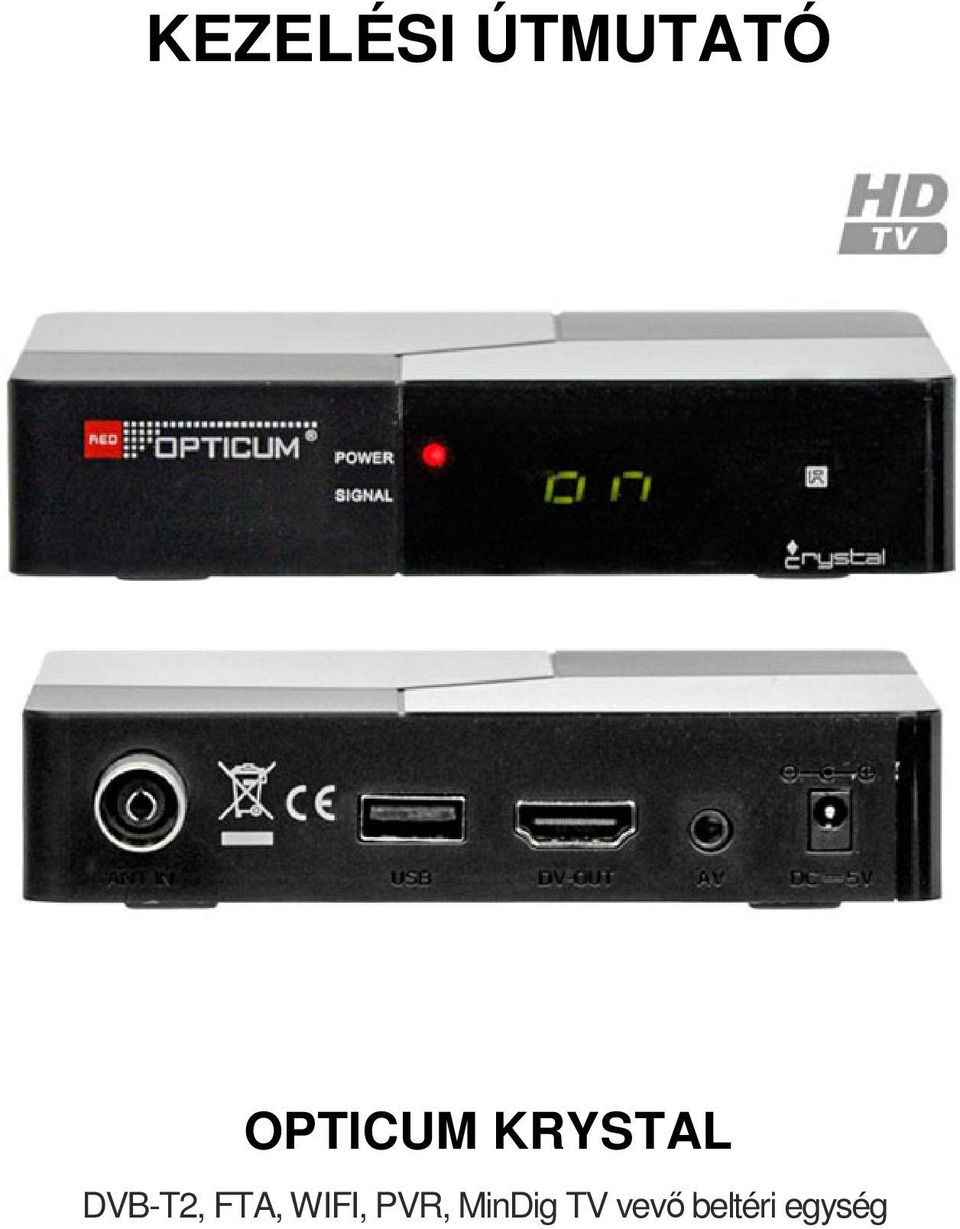

1 KEZELÉSI ÚTMUTATÓ OPTICUM KRYSTAL DVB-T2, FTA, WIFI, PVR, MinDig TV vevő beltéri egység

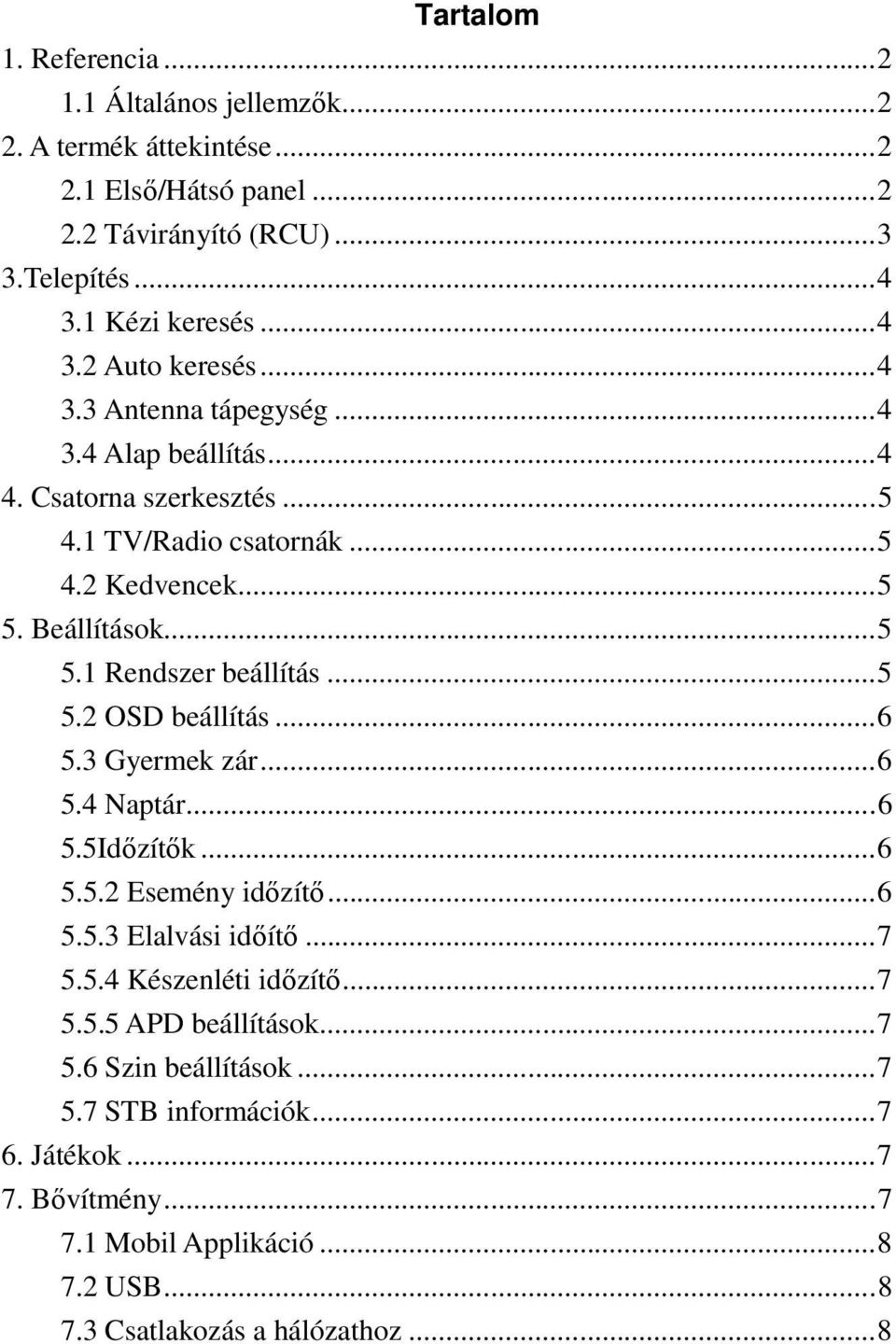

2 Tartalom 1. Referencia Általános jellemzők A termék áttekintése Első/Hátsó panel Távirányító (RCU) Telepítés Kézi keresés Auto keresés Antenna tápegység Alap beállítás Csatorna szerkesztés TV/Radio csatornák Kedvencek Beállítások Rendszer beállítás OSD beállítás Gyermek zár Naptár Időzítők Esemény időzítő Elalvási időítő Készenléti időzítő APD beállítások Szin beállítások STB információk Játékok Bővítmény Mobil Applikáció USB Csatlakozás a hálózathoz...8

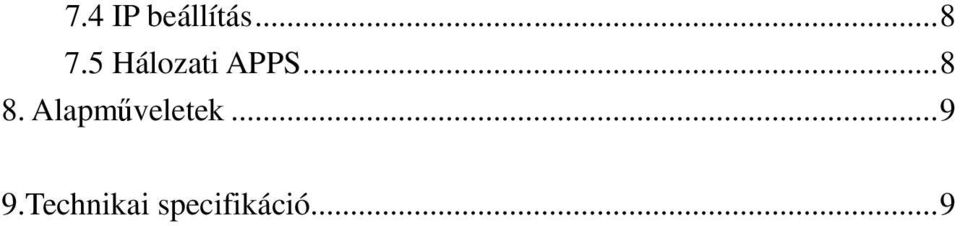

3 7.4 IP beállítás Hálozati APPS Alapműveletek Technikai specifikáció...9

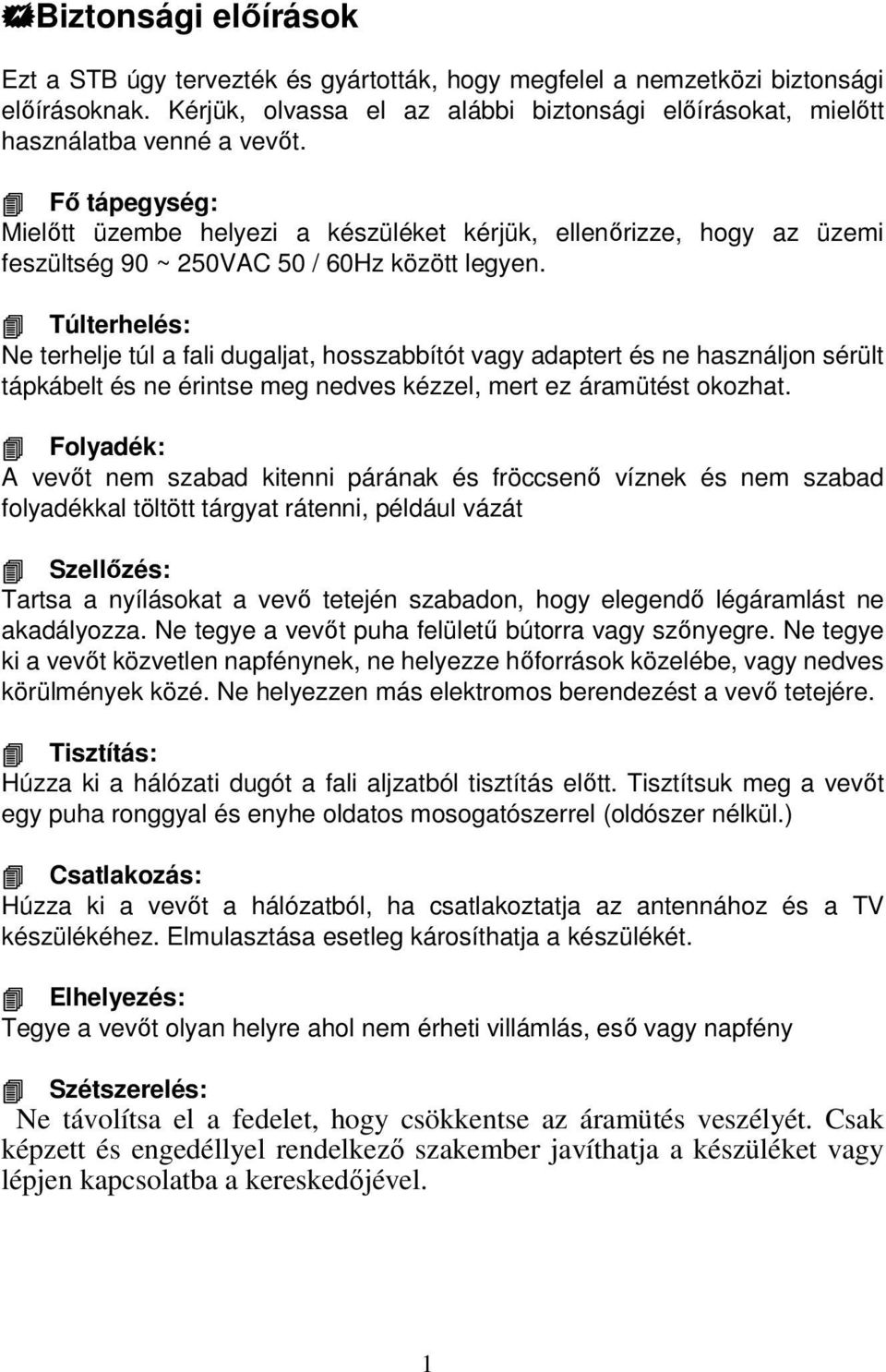

4 Biztonsági előírások Ezt a STB úgy tervezték és gyártották, hogy megfelel a nemzetközi biztonsági előírásoknak. Kérjük, olvassa el az alábbi biztonsági előírásokat, mielőtt használatba venné a vevőt. Fő tápegység: Mielőtt üzembe helyezi a készüléket kérjük, ellenőrizze, hogy az üzemi feszültség 90 ~ 250VAC 50 / 60Hz között legyen. Túlterhelés: Ne terhelje túl a fali dugaljat, hosszabbítót vagy adaptert és ne használjon sérült tápkábelt és ne érintse meg nedves kézzel, mert ez áramütést okozhat. Folyadék: A vevőt nem szabad kitenni párának és fröccsenő víznek és nem szabad folyadékkal töltött tárgyat rátenni, például vázát Szellőzés: Tartsa a nyílásokat a vevő tetején szabadon, hogy elegendő légáramlást ne akadályozza. Ne tegye a vevőt puha felületű bútorra vagy szőnyegre. Ne tegye ki a vevőt közvetlen napfénynek, ne helyezze hőforrások közelébe, vagy nedves körülmények közé. Ne helyezzen más elektromos berendezést a vevő tetejére. Tisztítás: Húzza ki a hálózati dugót a fali aljzatból tisztítás előtt. Tisztítsuk meg a vevőt egy puha ronggyal és enyhe oldatos mosogatószerrel (oldószer nélkül.) Csatlakozás: Húzza ki a vevőt a hálózatból, ha csatlakoztatja az antennához és a TV készülékéhez. Elmulasztása esetleg károsíthatja a készülékét. Elhelyezés: Tegye a vevőt olyan helyre ahol nem érheti villámlás, eső vagy napfény Szétszerelés: Ne távolítsa el a fedelet, hogy csökkentse az áramütés veszélyét. Csak képzett és engedéllyel rendelkező szakember javíthatja a készüléket vagy lépjen kapcsolatba a kereskedőjével. 1

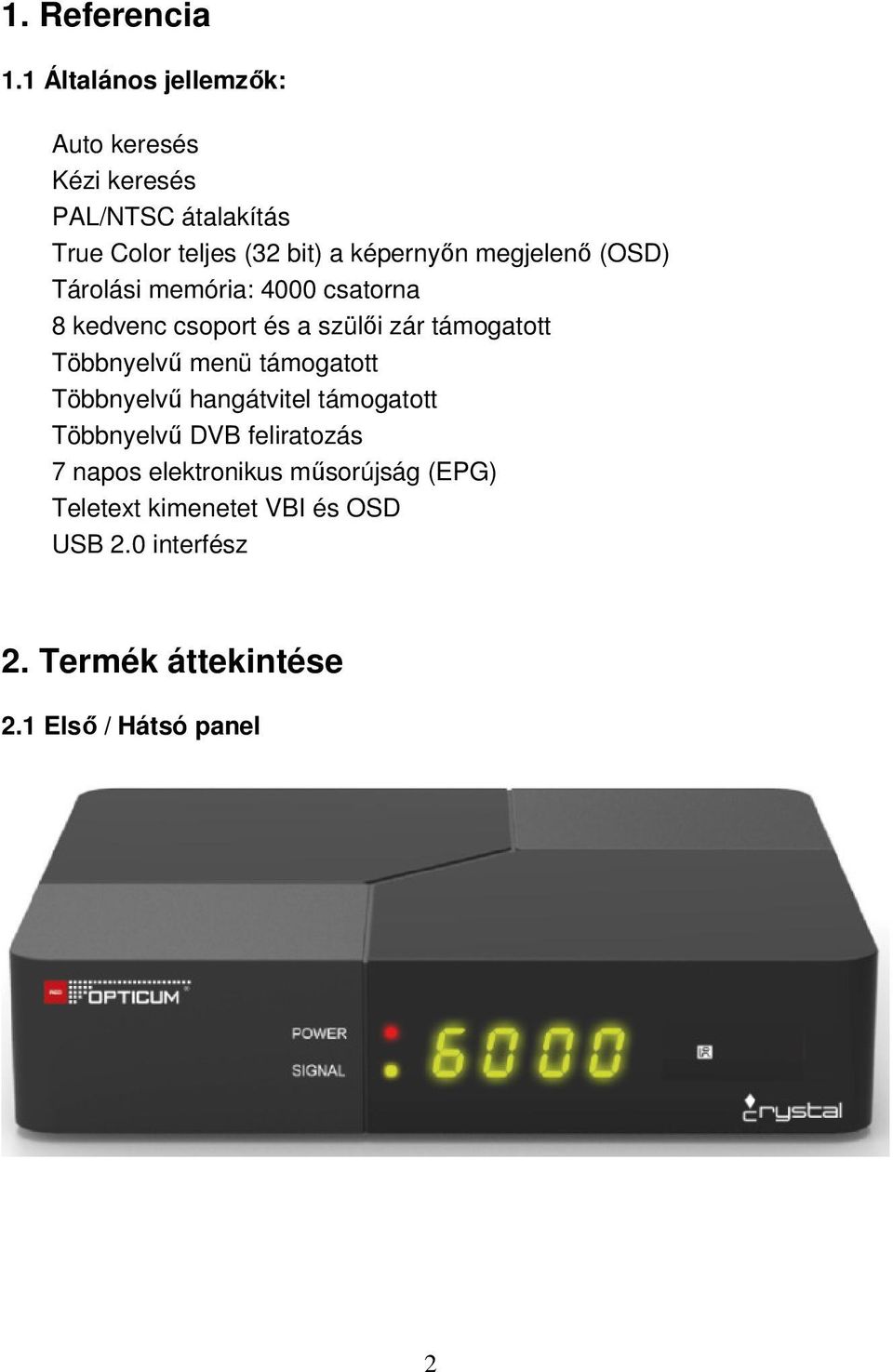

5 1. Referencia 1.1 Általános jellemzők: Auto keresés Kézi keresés PAL/NTSC átalakítás True Color teljes (32 bit) a képernyőn megjelenő (OSD) Tárolási memória: 4000 csatorna 8 kedvenc csoport és a szülői zár támogatott Többnyelvű menü támogatott Többnyelvű hangátvitel támogatott Többnyelvű DVB feliratozás 7 napos elektronikus műsorújság (EPG) Teletext kimenetet VBI és OSD USB 2.0 interfész 2. Termék áttekintése 2.1 Első / Hátsó panel 2

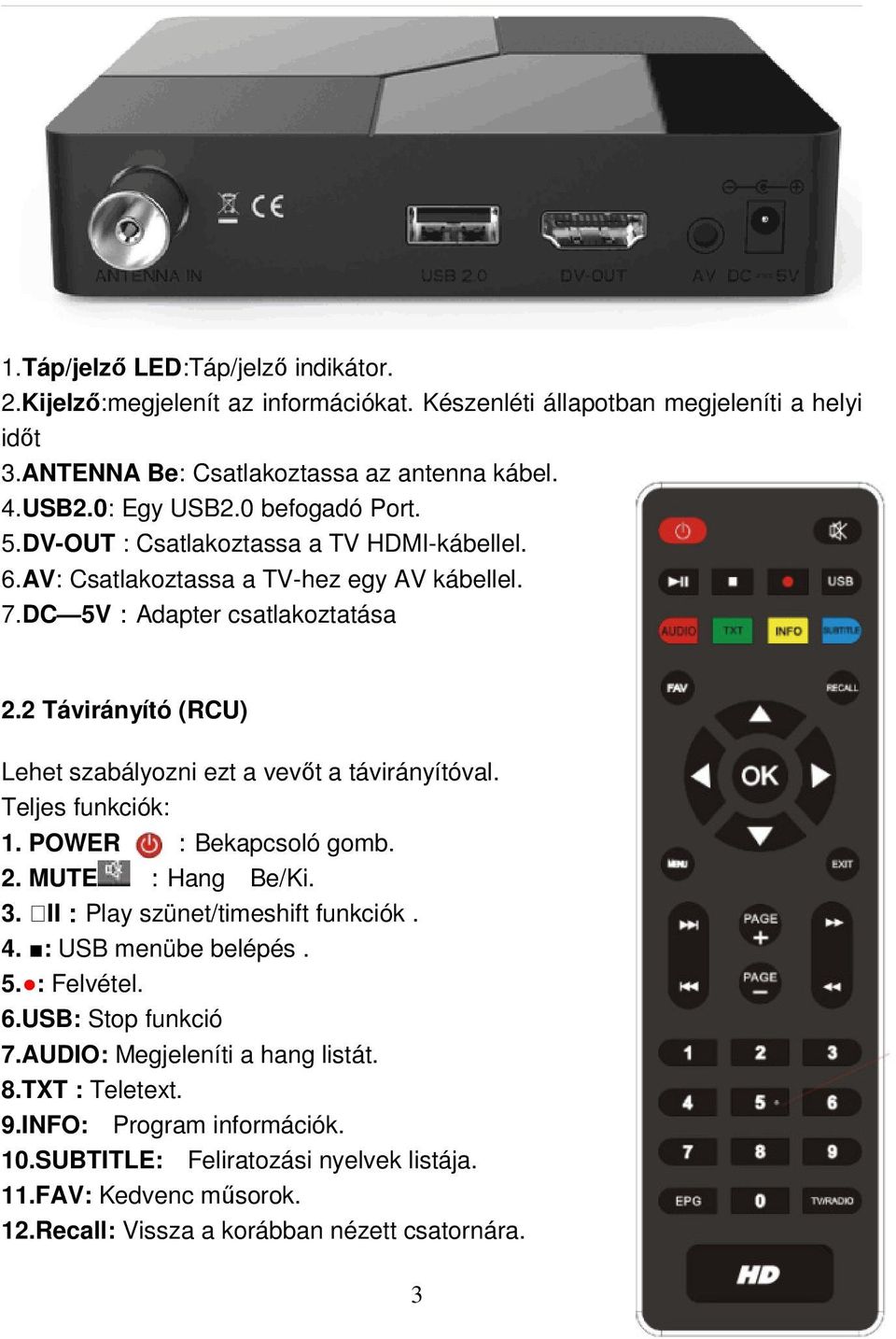

6 1.Táp/jelző LED:Táp/jelző indikátor. 2.Kijelző:megjelenít az információkat. Készenléti állapotban megjeleníti a helyi időt 3.ANTENNA Be: Csatlakoztassa az antenna kábel. 4.USB2.0: Egy USB2.0 befogadó Port. 5.DV-OUT : Csatlakoztassa a TV HDMI-kábellel. 6.AV: Csatlakoztassa a TV-hez egy AV kábellel. 7.DC 5V:Adapter csatlakoztatása 2.2 Távirányító (RCU) Lehet szabályozni ezt a vevőt a távirányítóval. Teljes funkciók: 1. POWER :Bekapcsoló gomb. 2. MUTE :Hang Be/Ki. 3. II:Play szünet/timeshift funkciók. 4. : USB menübe belépés. 5. : Felvétel. 6.USB: Stop funkció 7.AUDIO: Megjeleníti a hang listát. 8.TXT : Teletext. 9.INFO: Program információk. 10.SUBTITLE: Feliratozási nyelvek listája. 11.FAV: Kedvenc műsorok. 12.Recall: Vissza a korábban nézett csatornára. 3

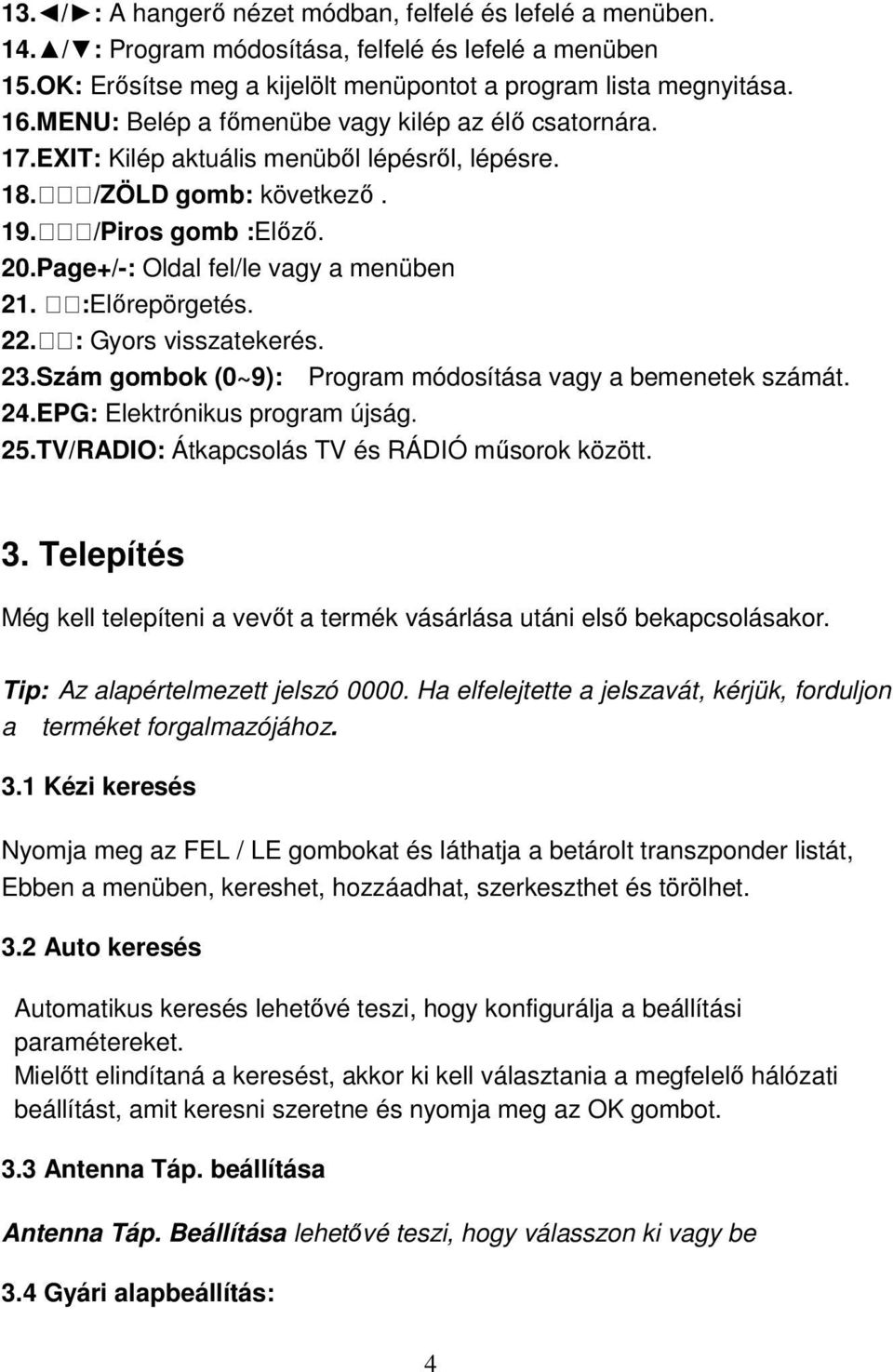

7 13. / : A hangerő nézet módban, felfelé és lefelé a menüben. 14. / : Program módosítása, felfelé és lefelé a menüben 15.OK: Erősítse meg a kijelölt menüpontot a program lista megnyitása. 16.MENU: Belép a főmenübe vagy kilép az élő csatornára. 17.EXIT: Kilép aktuális menüből lépésről, lépésre. 18. /ZÖLD gomb: következő. 19. /Piros gomb :Előző. 20.Page+/-: Oldal fel/le vagy a menüben 21. :Előrepörgetés. 22. : Gyors visszatekerés. 23.Szám gombok (0~9): Program módosítása vagy a bemenetek számát. 24.EPG: Elektrónikus program újság. 25.TV/RADIO: Átkapcsolás TV és RÁDIÓ műsorok között. 3. Telepítés Még kell telepíteni a vevőt a termék vásárlása utáni első bekapcsolásakor. Tip: Az alapértelmezett jelszó Ha elfelejtette a jelszavát, kérjük, forduljon a terméket forgalmazójához. 3.1 Kézi keresés Nyomja meg az FEL / LE gombokat és láthatja a betárolt transzponder listát, Ebben a menüben, kereshet, hozzáadhat, szerkeszthet és törölhet. 3.2 Auto keresés Automatikus keresés lehetővé teszi, hogy konfigurálja a beállítási paramétereket. Mielőtt elindítaná a keresést, akkor ki kell választania a megfelelő hálózati beállítást, amit keresni szeretne és nyomja meg az OK gombot. 3.3 Antenna Táp. beállítása Antenna Táp. Beállítása lehetővé teszi, hogy válasszon ki vagy be 3.4 Gyári alapbeállítás: 4

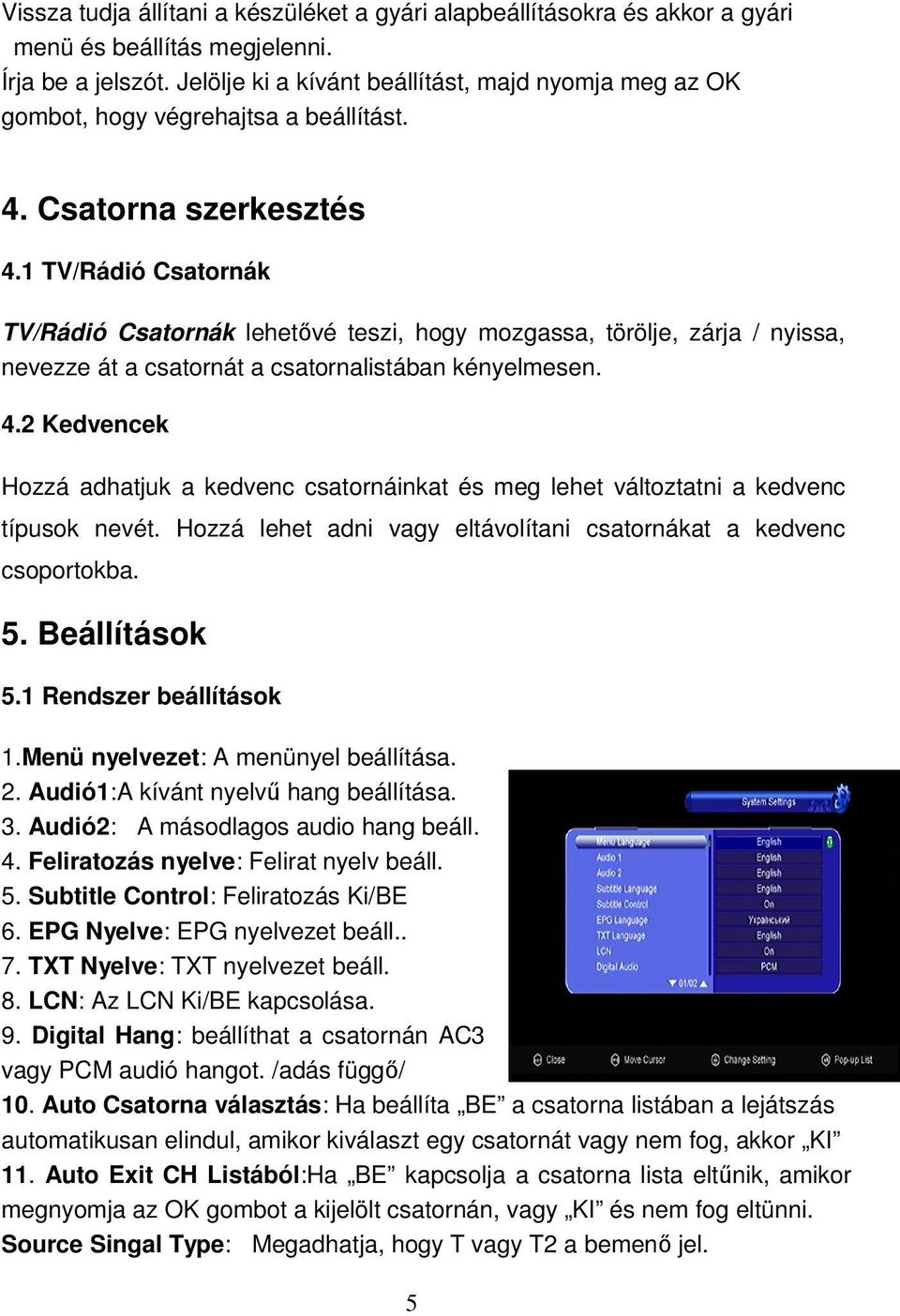

8 Vissza tudja állítani a készüléket a gyári alapbeállításokra és akkor a gyári menü és beállítás megjelenni. Írja be a jelszót. Jelölje ki a kívánt beállítást, majd nyomja meg az OK gombot, hogy végrehajtsa a beállítást. 4. Csatorna szerkesztés 4.1 TV/Rádió Csatornák TV/Rádió Csatornák lehetővé teszi, hogy mozgassa, törölje, zárja / nyissa, nevezze át a csatornát a csatornalistában kényelmesen. 4.2 Kedvencek Hozzá adhatjuk a kedvenc csatornáinkat és meg lehet változtatni a kedvenc típusok nevét. Hozzá lehet adni vagy eltávolítani csatornákat a kedvenc csoportokba. 5. Beállítások 5.1 Rendszer beállítások 1.Menü nyelvezet: A menünyel beállítása. 2. Audió1:A kívánt nyelvű hang beállítása. 3. Audió2: A másodlagos audio hang beáll. 4. Feliratozás nyelve: Felirat nyelv beáll. 5. Subtitle Control: Feliratozás Ki/BE 6. EPG Nyelve: EPG nyelvezet beáll.. 7. TXT Nyelve: TXT nyelvezet beáll. 8. LCN: Az LCN Ki/BE kapcsolása. 9. Digital Hang: beállíthat a csatornán AC3 vagy PCM audió hangot. /adás függő/ 10. Auto Csatorna választás: Ha beállíta BE a csatorna listában a lejátszás automatikusan elindul, amikor kiválaszt egy csatornát vagy nem fog, akkor KI 11. Auto Exit CH Listából:Ha BE kapcsolja a csatorna lista eltűnik, amikor megnyomja az OK gombot a kijelölt csatornán, vagy KI és nem fog eltünni. Source Singal Type: Megadhatja, hogy T vagy T2 a bemenő jel. 5

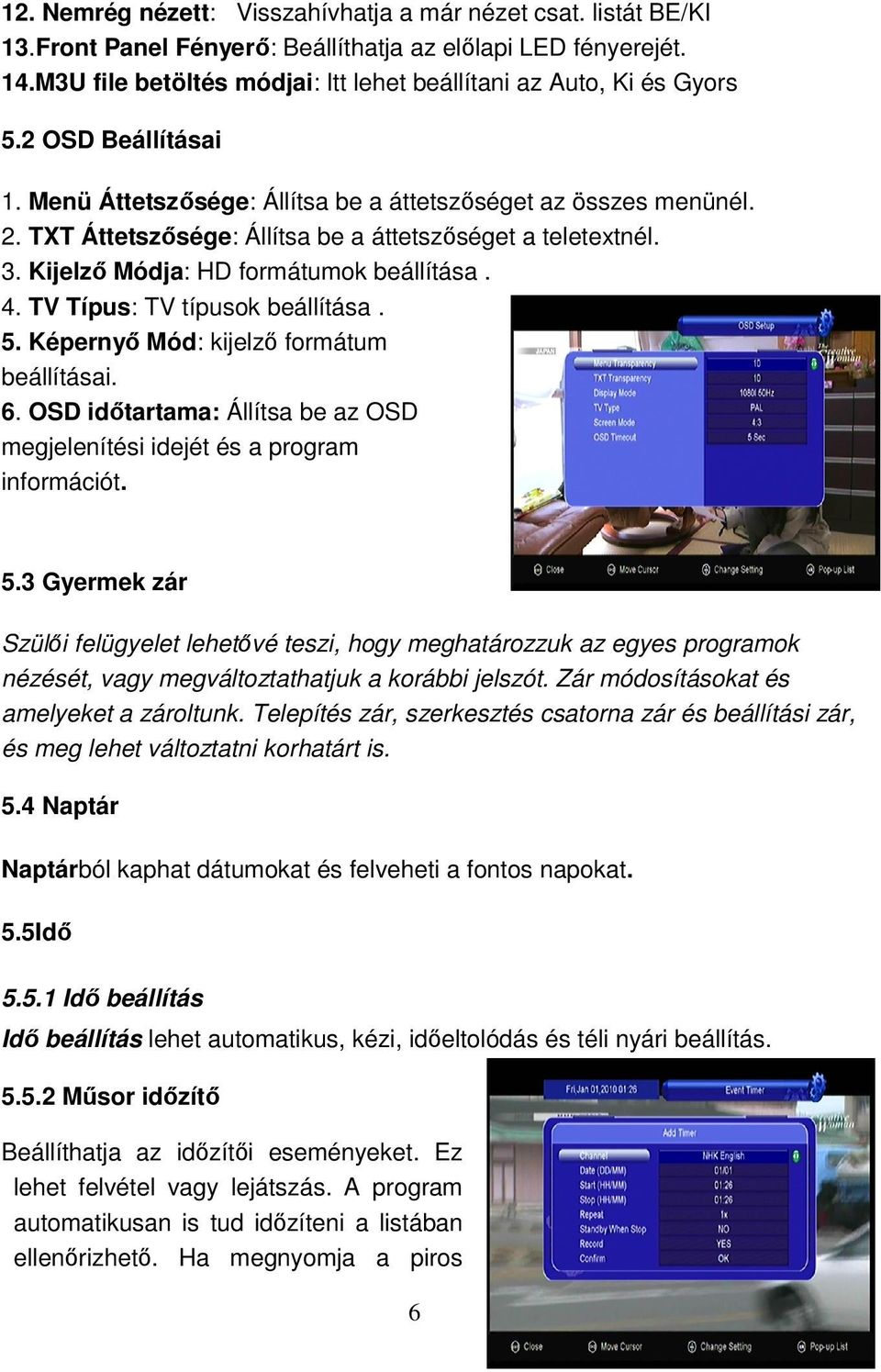

9 12. Nemrég nézett: Visszahívhatja a már nézet csat. listát BE/KI 13.Front Panel Fényerő: Beállíthatja az előlapi LED fényerejét. 14.M3U file betöltés módjai: Itt lehet beállítani az Auto, Ki és Gyors 5.2 OSD Beállításai 1. Menü Áttetszősége: Állítsa be a áttetszőséget az összes menünél. 2. TXT Áttetszősége: Állítsa be a áttetszőséget a teletextnél. 3. Kijelző Módja: HD formátumok beállítása. 4. TV Típus: TV típusok beállítása. 5. Képernyő Mód: kijelző formátum beállításai. 6. OSD időtartama: Állítsa be az OSD megjelenítési idejét és a program információt. 5.3 Gyermek zár Szülői felügyelet lehetővé teszi, hogy meghatározzuk az egyes programok nézését, vagy megváltoztathatjuk a korábbi jelszót. Zár módosításokat és amelyeket a zároltunk. Telepítés zár, szerkesztés csatorna zár és beállítási zár, és meg lehet változtatni korhatárt is. 5.4 Naptár Naptárból kaphat dátumokat és felveheti a fontos napokat. 5.5Idő Idő beállítás Idő beállítás lehet automatikus, kézi, időeltolódás és téli nyári beállítás Műsor időzítő Beállíthatja az időzítői eseményeket. Ez lehet felvétel vagy lejátszás. A program automatikusan is tud időzíteni a listában ellenőrizhető. Ha megnyomja a piros 6

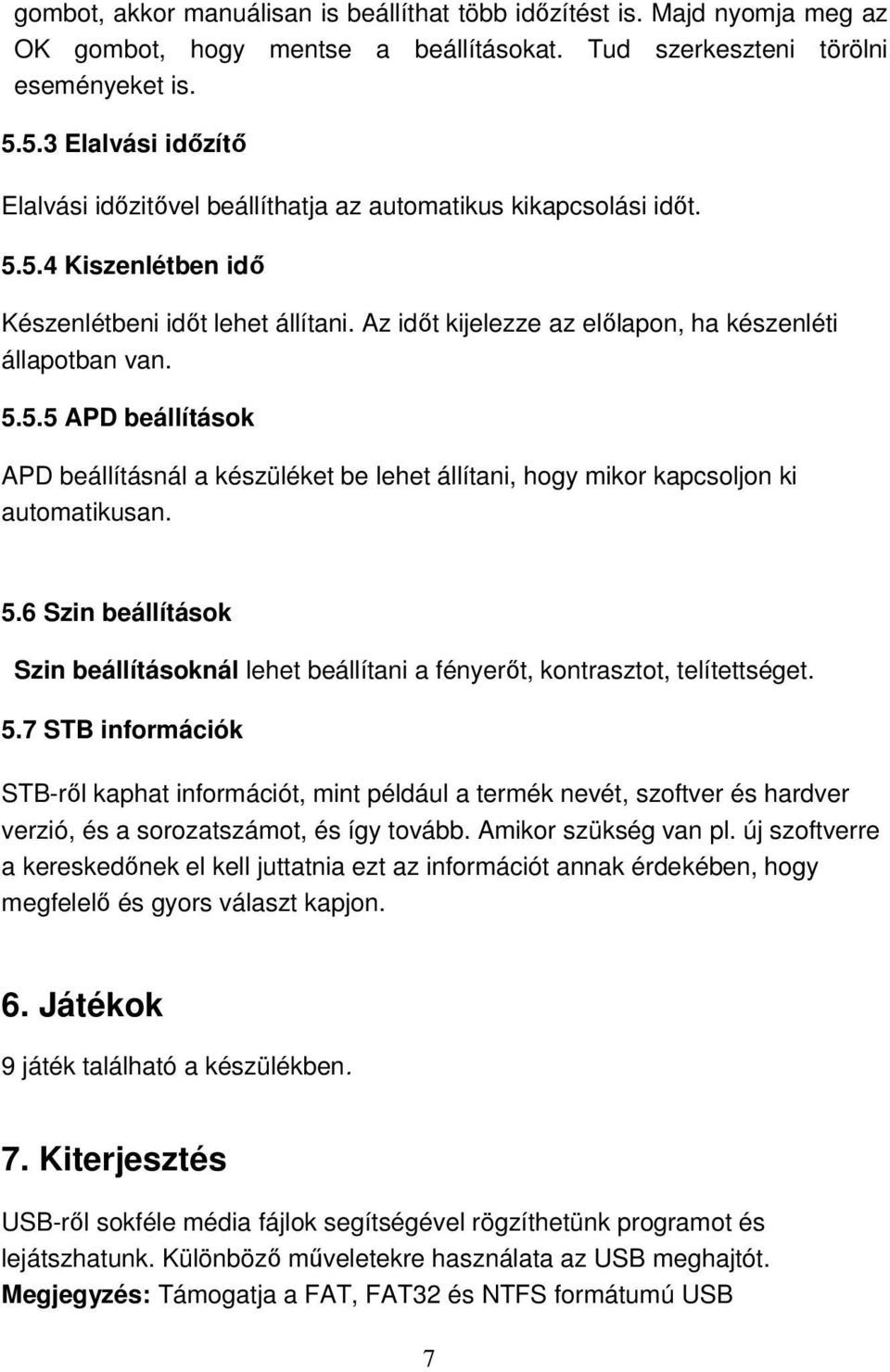

10 gombot, akkor manuálisan is beállíthat több időzítést is. Majd nyomja meg az OK gombot, hogy mentse a beállításokat. Tud szerkeszteni törölni eseményeket is Elalvási időzítő Elalvási időzitővel beállíthatja az automatikus kikapcsolási időt Kiszenlétben idő Készenlétbeni időt lehet állítani. Az időt kijelezze az előlapon, ha készenléti állapotban van APD beállítások APD beállításnál a készüléket be lehet állítani, hogy mikor kapcsoljon ki automatikusan. 5.6 Szin beállítások Szin beállításoknál lehet beállítani a fényerőt, kontrasztot, telítettséget. 5.7 STB információk STB-ről kaphat információt, mint például a termék nevét, szoftver és hardver verzió, és a sorozatszámot, és így tovább. Amikor szükség van pl. új szoftverre a kereskedőnek el kell juttatnia ezt az információt annak érdekében, hogy megfelelő és gyors választ kapjon. 6. Játékok 9 játék található a készülékben. 7. Kiterjesztés USB-ről sokféle média fájlok segítségével rögzíthetünk programot és lejátszhatunk. Különböző műveletekre használata az USB meghajtót. Megjegyzés: Támogatja a FAT, FAT32 és NTFS formátumú USB 7

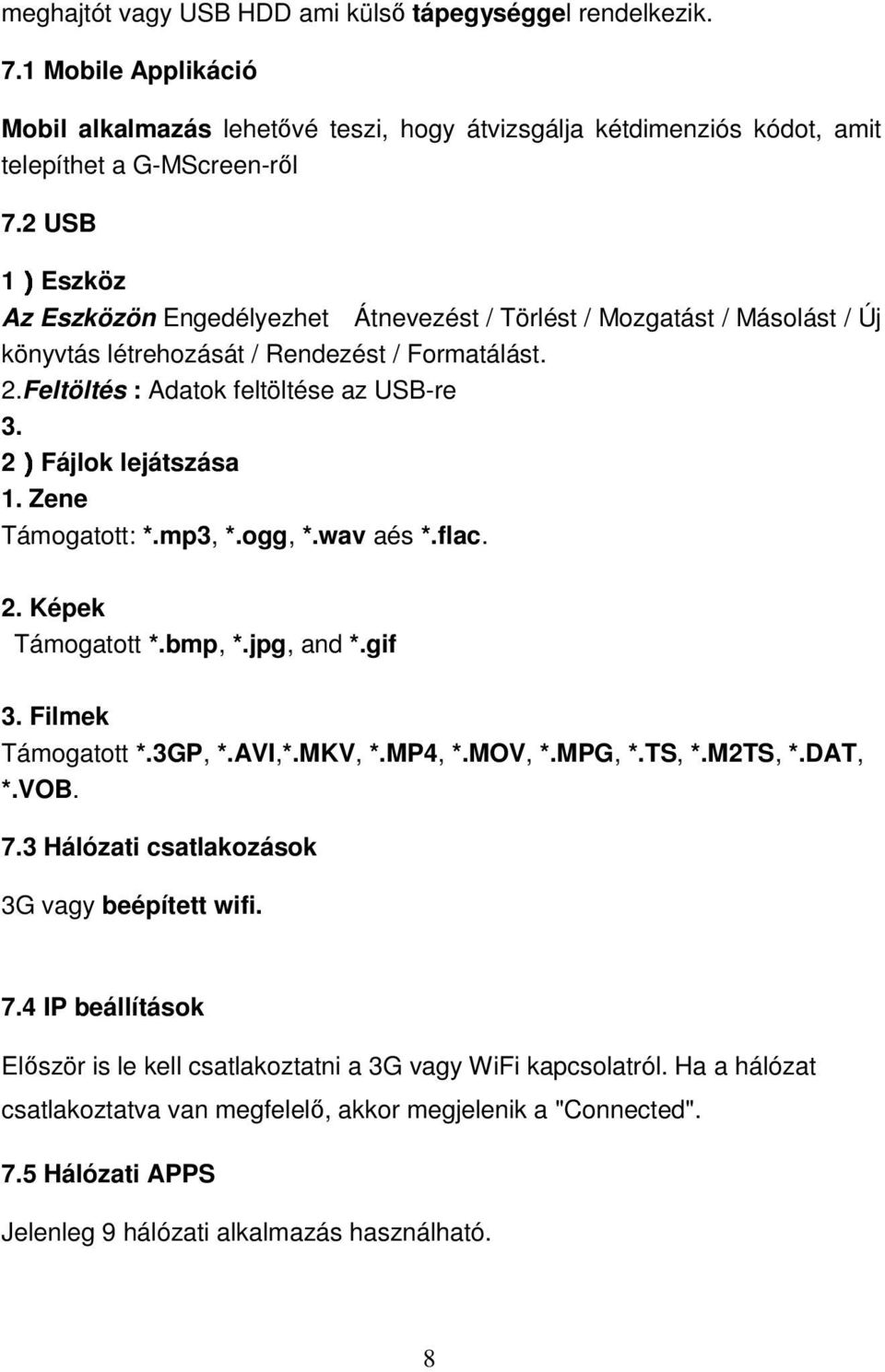

11 meghajtót vagy USB HDD ami külső tápegységgel rendelkezik. 7.1 Mobile Applikáció Mobil alkalmazás lehetővé teszi, hogy átvizsgálja kétdimenziós kódot, amit telepíthet a G-MScreen-ről 7.2 USB 1)Eszköz Az Eszközön Engedélyezhet Átnevezést / Törlést / Mozgatást / Másolást / Új könyvtás létrehozását / Rendezést / Formatálást. 2.Feltöltés : Adatok feltöltése az USB-re 3. 2)Fájlok lejátszása 1. Zene Támogatott: *.mp3, *.ogg, *.wav aés *.flac. 2. Képek Támogatott *.bmp, *.jpg, and *.gif 3. Filmek Támogatott *.3GP, *.AVI,*.MKV, *.MP4, *.MOV, *.MPG, *.TS, *.M2TS, *.DAT, *.VOB. 7.3 Hálózati csatlakozások 3G vagy beépített wifi. 7.4 IP beállítások Először is le kell csatlakoztatni a 3G vagy WiFi kapcsolatról. Ha a hálózat csatlakoztatva van megfelelő, akkor megjelenik a "Connected". 7.5 Hálózati APPS Jelenleg 9 hálózati alkalmazás használható. 8

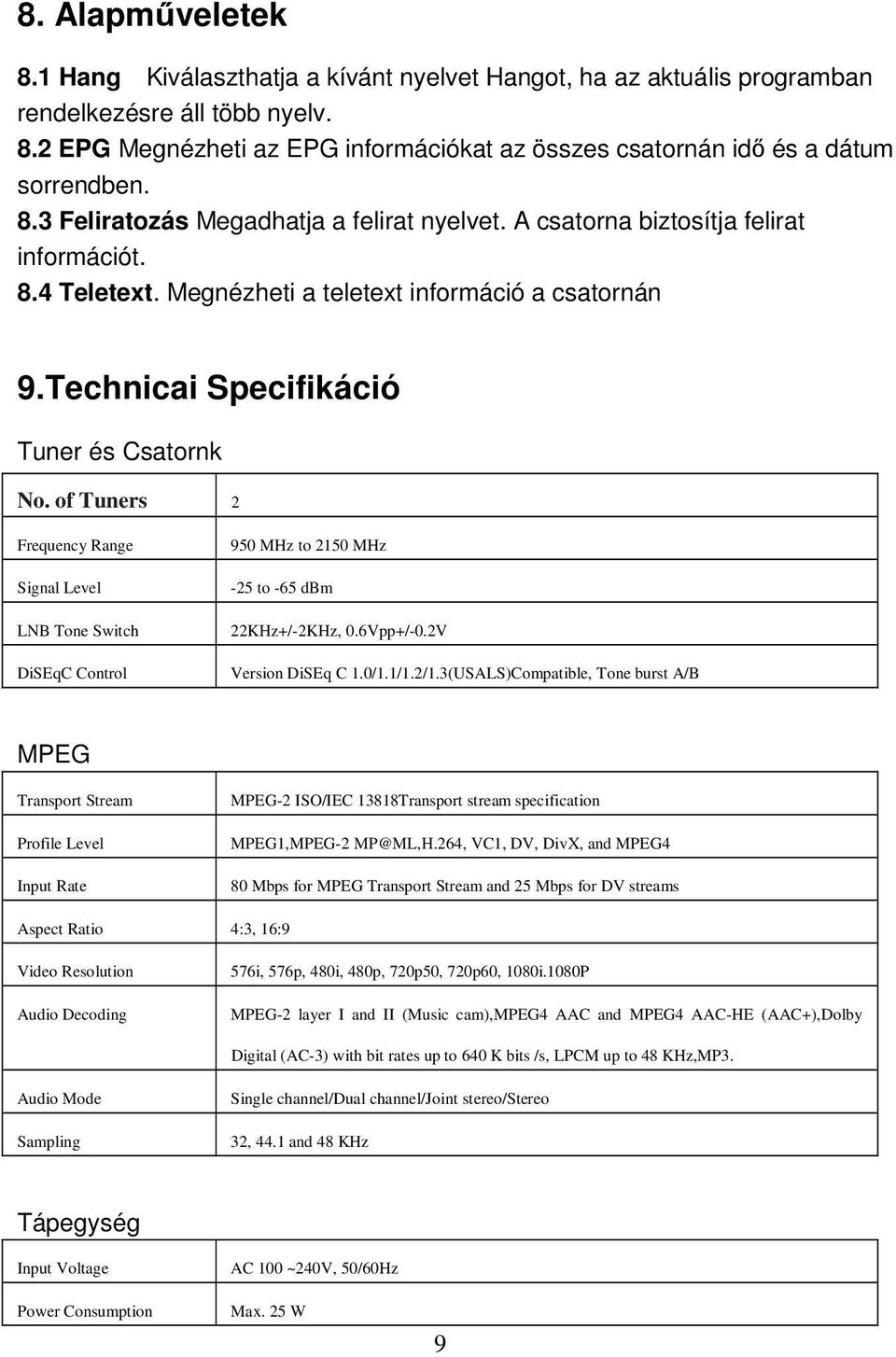

12 8. Alapműveletek 8.1 Hang Kiválaszthatja a kívánt nyelvet Hangot, ha az aktuális programban rendelkezésre áll több nyelv. 8.2 EPG Megnézheti az EPG információkat az összes csatornán idő és a dátum sorrendben. 8.3 Feliratozás Megadhatja a felirat nyelvet. A csatorna biztosítja felirat információt. 8.4 Teletext. Megnézheti a teletext információ a csatornán 9.Technicai Specifikáció Tuner és Csatornk No. of Tuners 2 Frequency Range Signal Level LNB Tone Switch DiSEqC Control 950 MHz to 2150 MHz -25 to -65 dbm 22KHz+/-2KHz, 0.6Vpp+/-0.2V Version DiSEq C 1.0/1.1/1.2/1.3(USALS)Compatible, Tone burst A/B MPEG Transport Stream Profile Level Input Rate MPEG-2 ISO/IEC 13818Transport stream specification MPEG1,MPEG-2 MP@ML,H.264, VC1, DV, DivX, and MPEG4 80 Mbps for MPEG Transport Stream and 25 Mbps for DV streams Aspect Ratio 4:3, 16:9 Video Resolution Audio Decoding 576i, 576p, 480i, 480p, 720p50, 720p60, 1080i.1080P MPEG-2 layer I and II (Music cam),mpeg4 AAC and MPEG4 AAC-HE (AAC+),Dolby Digital (AC-3) with bit rates up to 640 K bits /s, LPCM up to 48 KHz,MP3. Audio Mode Sampling Single channel/dual channel/joint stereo/stereo 32, 44.1 and 48 KHz Tápegység Input Voltage Power Consumption AC 100 ~240V, 50/60Hz Max. 25 W 9

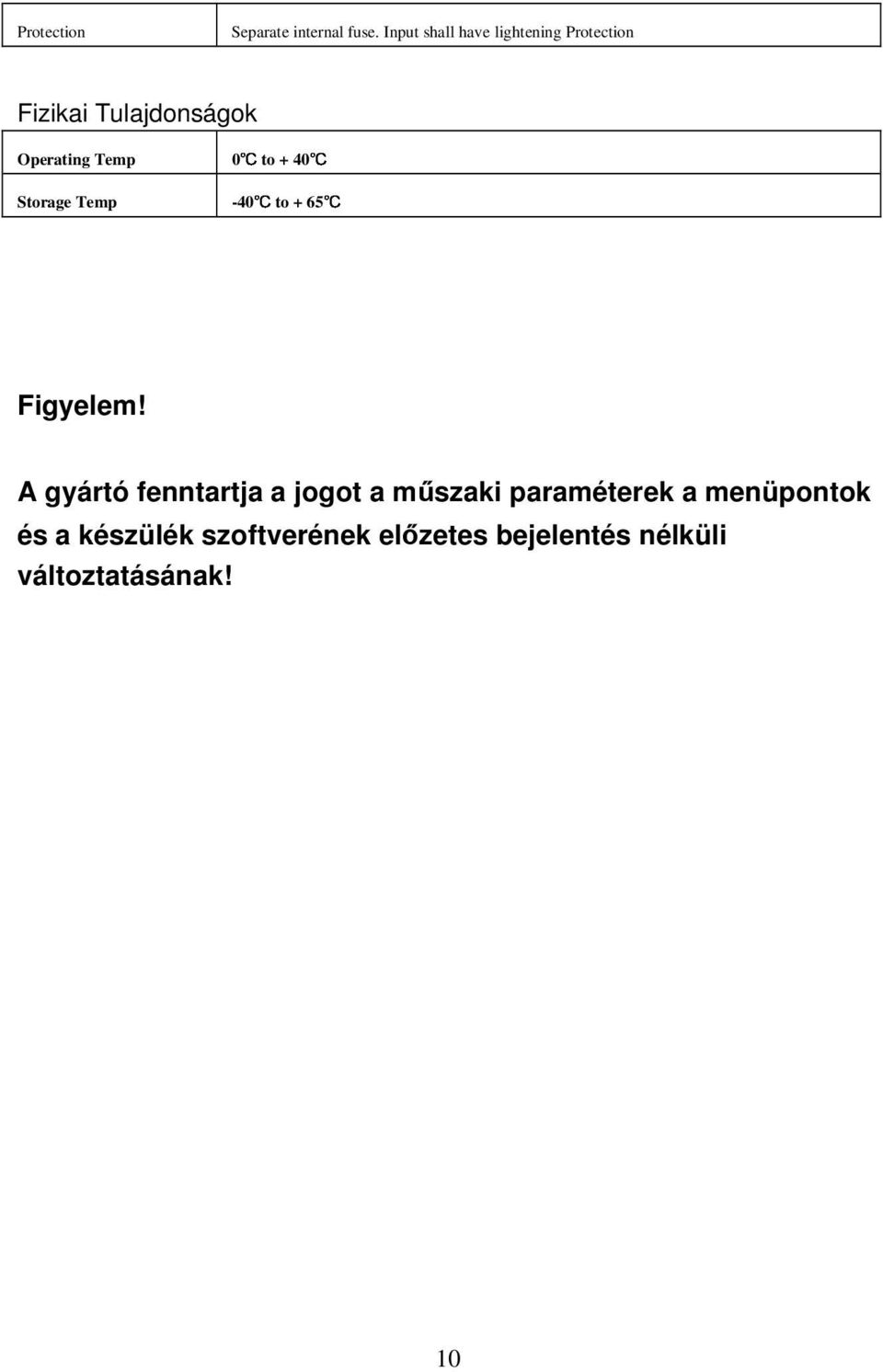

13 Protection Separate internal fuse. Input shall have lightening Protection Fizikai Tulajdonságok Operating Temp to + 40 Storage Temp -40 to + 65 Figyelem! A gyártó fenntartja a jogot a műszaki paraméterek a menüpontok és a készülék szoftverének előzetes bejelentés nélküli változtatásának! 10
