GEOINFORM Kft. A rétegmegnyitások eszközeinek és technológiáinak hazai fejlesztési eredményei. Böszörményi István, Kánnár Tibor, Szűcs Attila

Átírás

1 GEOINFORM Kft. A rétegmegnyitások eszközeinek és technológiáinak hazai fejlesztési eredményei. Böszörményi István, Kánnár Tibor, Szűcs Attila

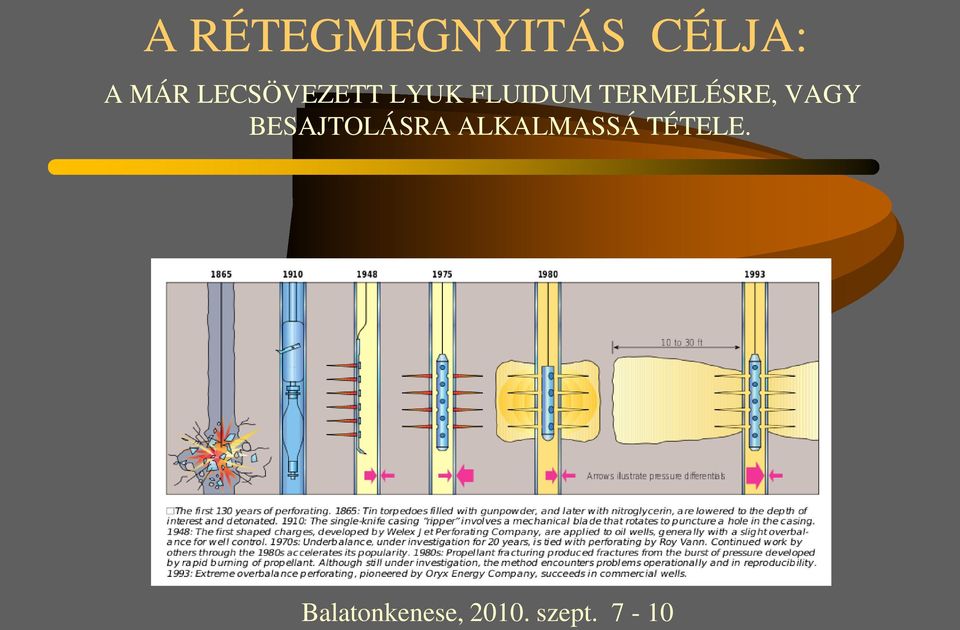

2 A RÉTEGMEGNYITÁS CÉLJA: A MÁR LECSÖVEZETT LYUK FLUIDUM TERMELÉSRE, VAGY BESAJTOLÁSRA ALKALMASSÁ TÉTELE.

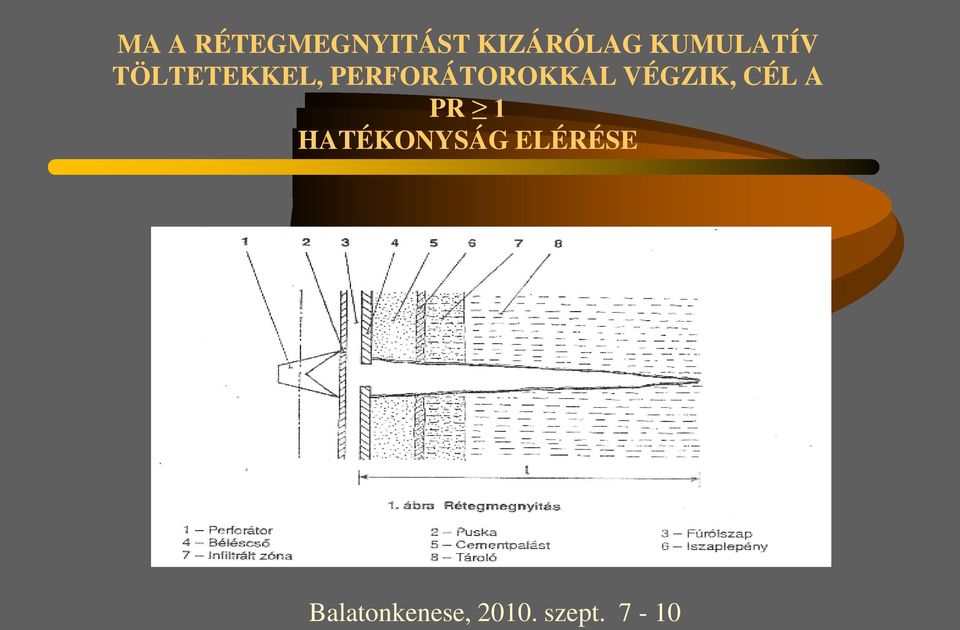

3 MA A RÉTEGMEGNYITÁST KIZÁRÓLAG KUMULATÍV TÖLTETEKKEL, PERFORÁTOROKKAL VÉGZIK, CÉL A PR 1 HATÉKONYSÁG ELÉRÉSE

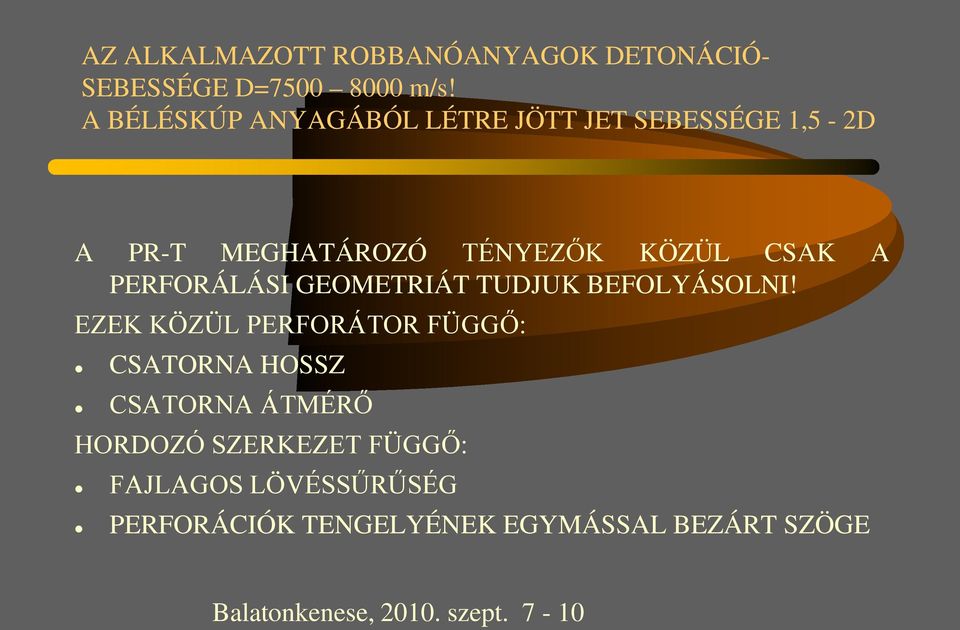

4 AZ ALKALMAZOTT ROBBANÓANYAGOK DETONÁCIÓ- SEBESSÉGE D= m/s! A BÉLÉSKÚP ANYAGÁBÓL LÉTRE JÖTT JET SEBESSÉGE 1,5-2D A PR-T MEGHATÁROZÓ TÉNYEZŐK KÖZÜL CSAK A PERFORÁLÁSI GEOMETRIÁT TUDJUK BEFOLYÁSOLNI! EZEK KÖZÜL PERFORÁTOR FÜGGŐ: CSATORNA HOSSZ CSATORNA ÁTMÉRŐ HORDOZÓ SZERKEZET FÜGGŐ: FAJLAGOS LÖVÉSSŰRŰSÉG PERFORÁCIÓK TENGELYÉNEK EGYMÁSSAL BEZÁRT SZÖGE

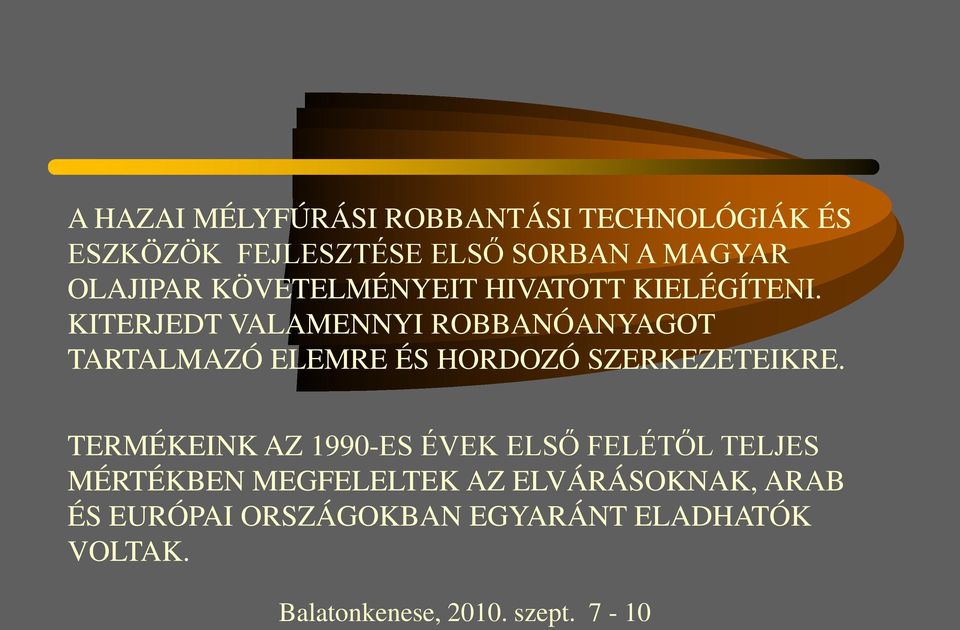

5 A HAZAI MÉLYFÚRÁSI ROBBANTÁSI TECHNOLÓGIÁK ÉS ESZKÖZÖK FEJLESZTÉSE ELSŐ SORBAN A MAGYAR OLAJIPAR KÖVETELMÉNYEIT HIVATOTT KIELÉGÍTENI. KITERJEDT VALAMENNYI ROBBANÓANYAGOT TARTALMAZÓ ELEMRE ÉS HORDOZÓ SZERKEZETEIKRE. TERMÉKEINK AZ 1990-ES ÉVEK ELSŐ FELÉTŐL TELJES MÉRTÉKBEN MEGFELELTEK AZ ELVÁRÁSOKNAK, ARAB ÉS EURÓPAI ORSZÁGOKBAN EGYARÁNT ELADHATÓK VOLTAK.

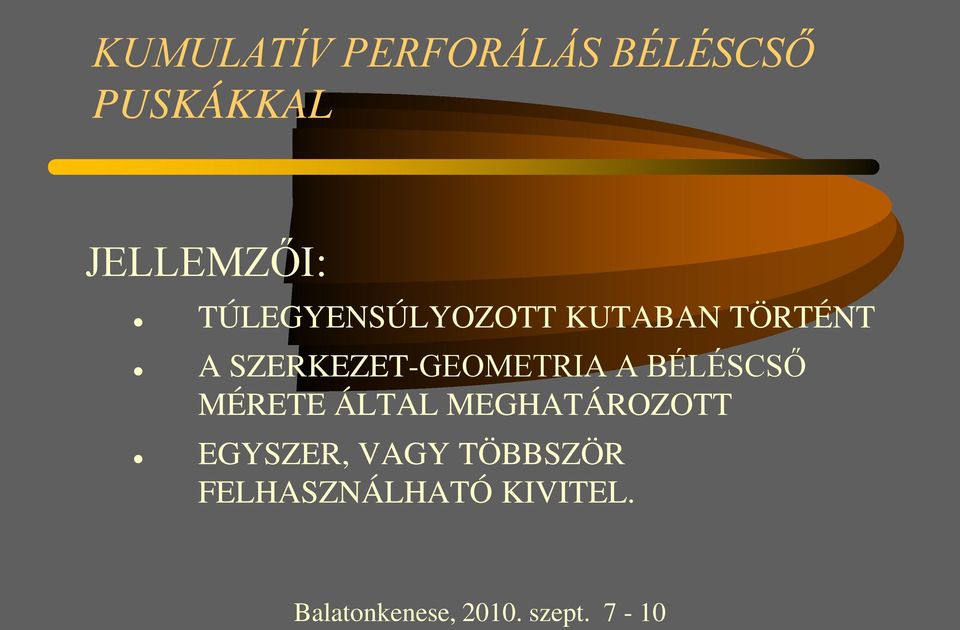

6 KUMULATÍV PERFORÁLÁS BÉLÉSCSŐ PUSKÁKKAL JELLEMZŐI: TÚLEGYENSÚLYOZOTT KUTABAN TÖRTÉNT A SZERKEZET-GEOMETRIA A BÉLÉSCSŐ MÉRETE ÁLTAL MEGHATÁROZOTT EGYSZER, VAGY TÖBBSZÖR FELHASZNÁLHATÓ KIVITEL.

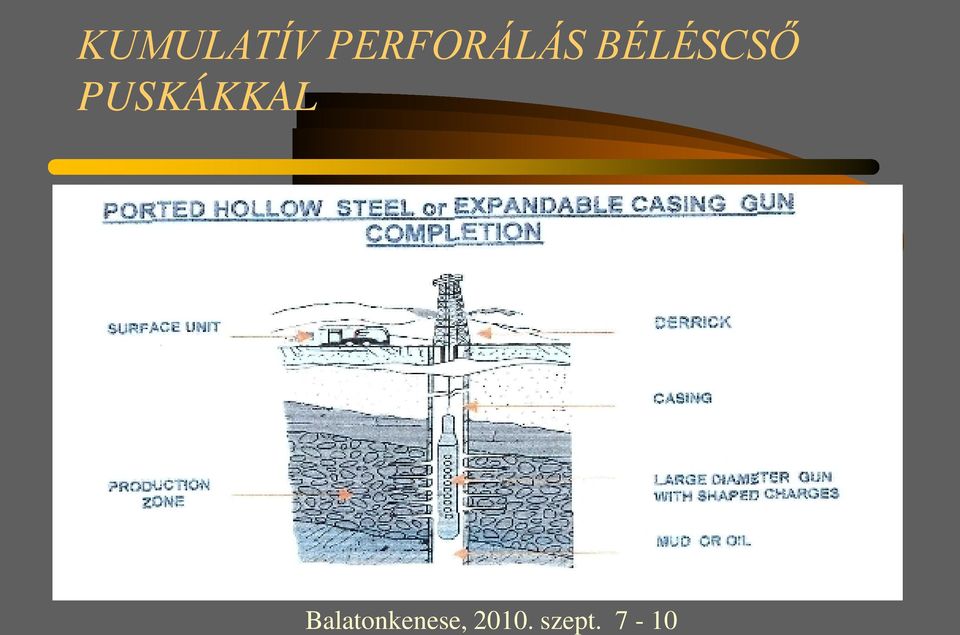

7 KUMULATÍV PERFORÁLÁS BÉLÉSCSŐ PUSKÁKKAL

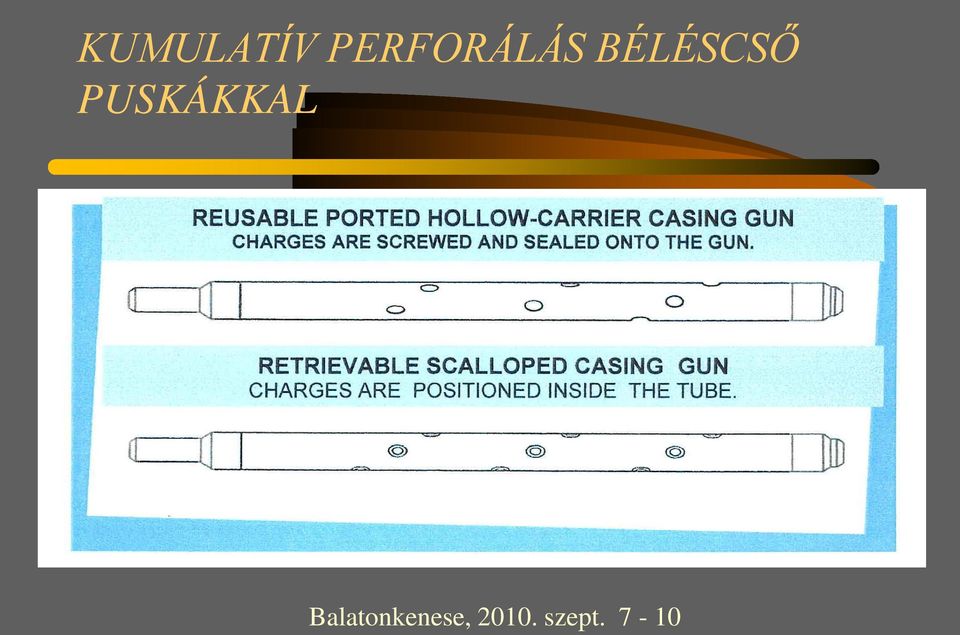

8 KUMULATÍV PERFORÁLÁS BÉLÉSCSŐ PUSKÁKKAL

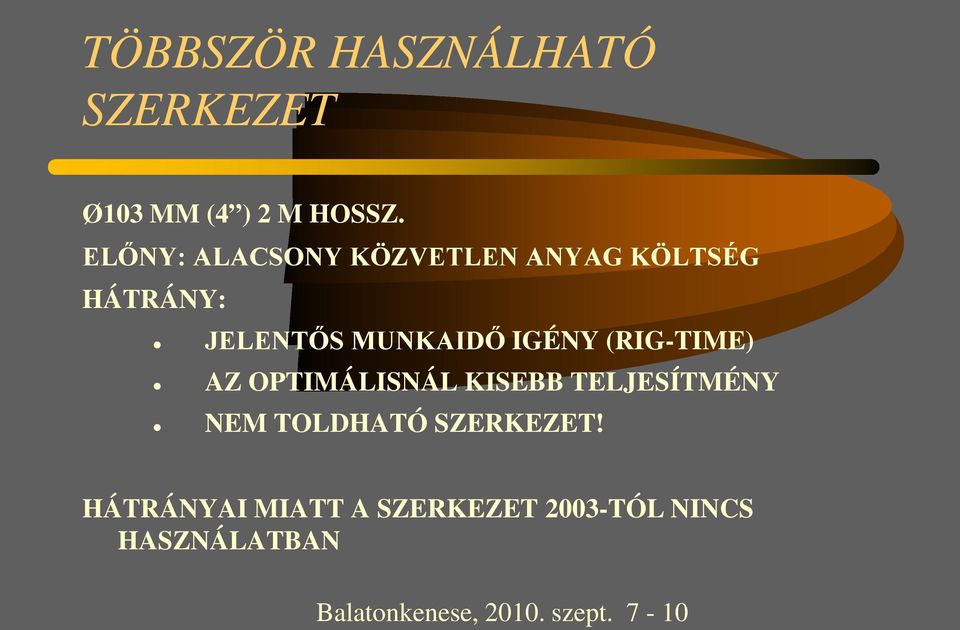

9 TÖBBSZÖR HASZNÁLHATÓ SZERKEZET Ø103 MM (4 ) 2 M HOSSZ. ELŐNY: ALACSONY KÖZVETLEN ANYAG KÖLTSÉG HÁTRÁNY: JELENTŐS MUNKAIDŐ IGÉNY (RIG-TIME) AZ OPTIMÁLISNÁL KISEBB TELJESÍTMÉNY NEM TOLDHATÓ SZERKEZET! HÁTRÁNYAI MIATT A SZERKEZET 2003-TÓL NINCS HASZNÁLATBAN

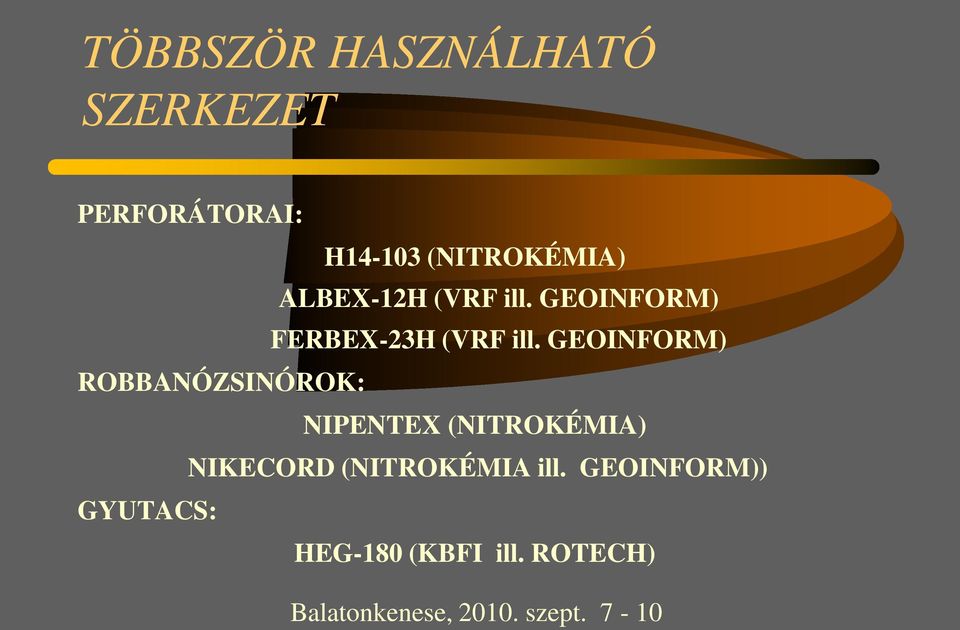

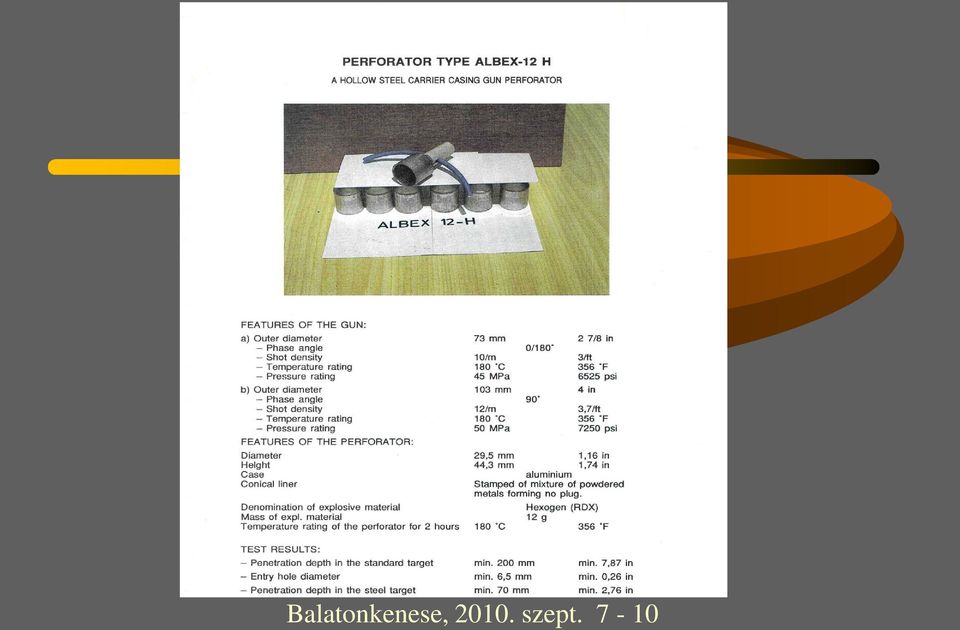

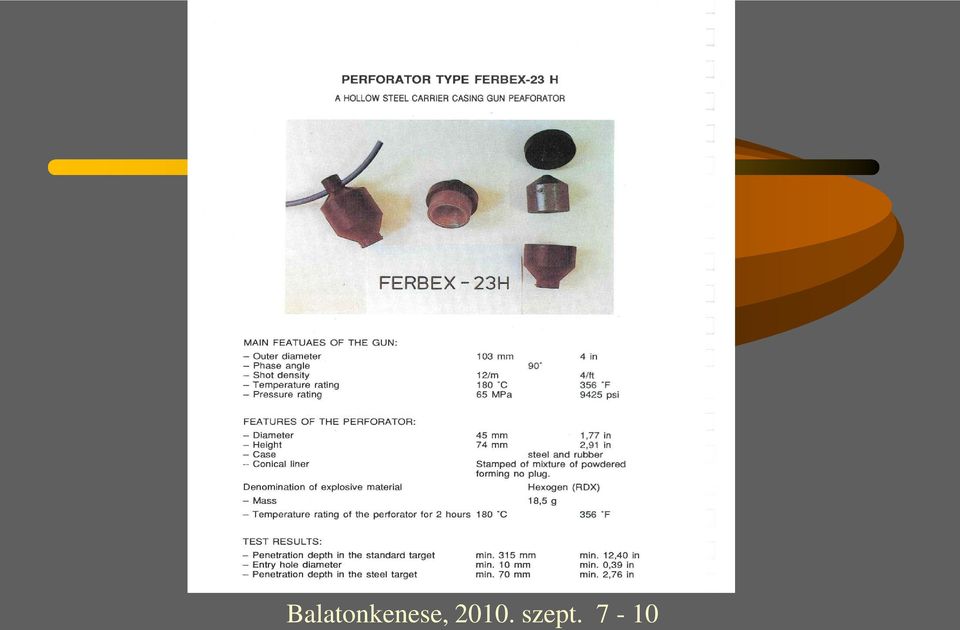

10 TÖBBSZÖR HASZNÁLHATÓ SZERKEZET PERFORÁTORAI: H (NITROKÉMIA) ALBEX-12H (VRF ill. GEOINFORM) FERBEX-23H (VRF ill. GEOINFORM) ROBBANÓZSINÓROK: NIPENTEX (NITROKÉMIA) NIKECORD (NITROKÉMIA ill. GEOINFORM)) GYUTACS: HEG-180 (KBFI ill. ROTECH)

11

12

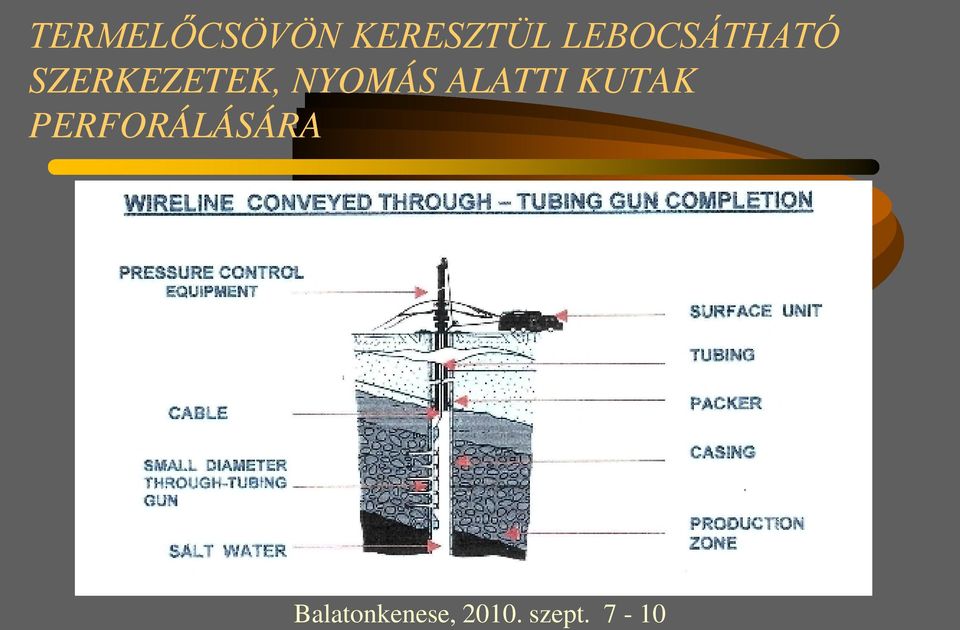

13 TERMELŐCSÖVÖN KERESZTÜL LEBOCSÁTHATÓ SZERKEZETEK, NYOMÁS ALATTI KUTAK PERFORÁLÁSÁRA

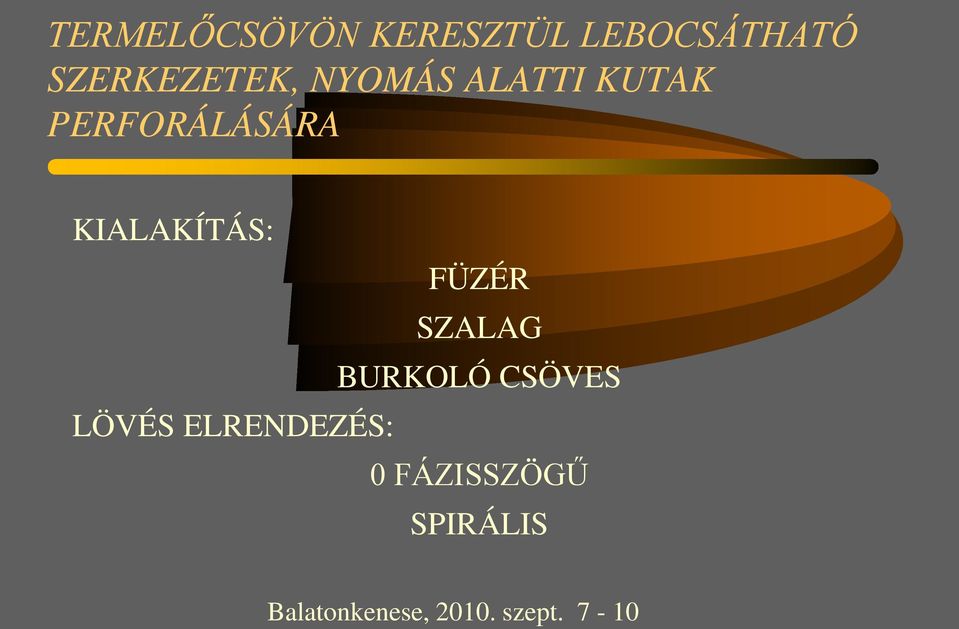

14 TERMELŐCSÖVÖN KERESZTÜL LEBOCSÁTHATÓ SZERKEZETEK, NYOMÁS ALATTI KUTAK PERFORÁLÁSÁRA KIALAKÍTÁS: FÜZÉR SZALAG BURKOLÓ CSÖVES LÖVÉS ELRENDEZÉS: 0 FÁZISSZÖGŰ SPIRÁLIS

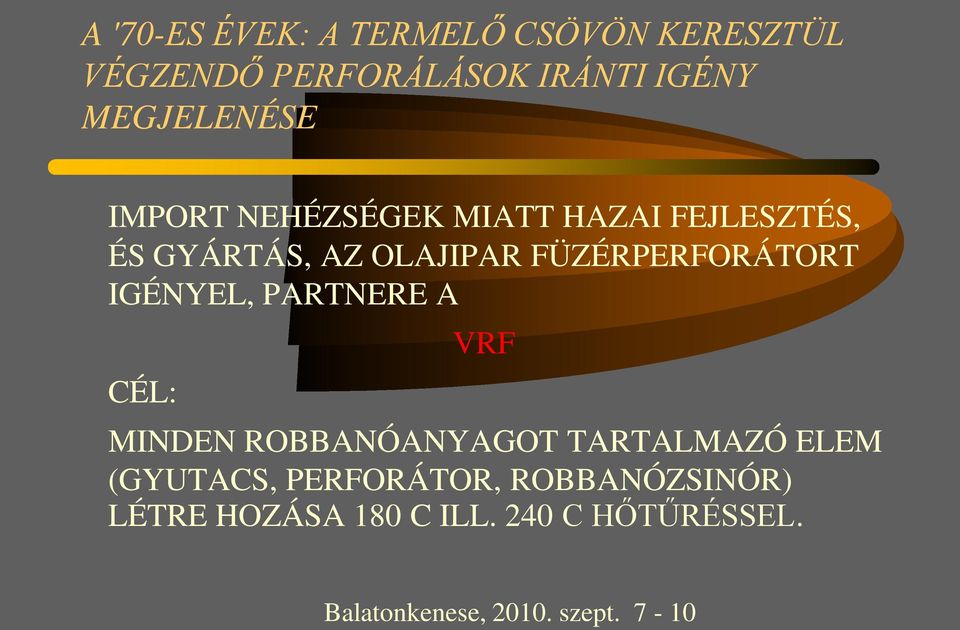

15 A '70-ES ÉVEK: A TERMELŐ CSÖVÖN KERESZTÜL VÉGZENDŐ PERFORÁLÁSOK IRÁNTI IGÉNY MEGJELENÉSE IMPORT NEHÉZSÉGEK MIATT HAZAI FEJLESZTÉS, ÉS GYÁRTÁS, AZ OLAJIPAR FÜZÉRPERFORÁTORT IGÉNYEL, PARTNERE A CÉL: VRF MINDEN ROBBANÓANYAGOT TARTALMAZÓ ELEM (GYUTACS, PERFORÁTOR, ROBBANÓZSINÓR) LÉTRE HOZÁSA 180 C ILL. 240 C HŐTŰRÉSSEL.

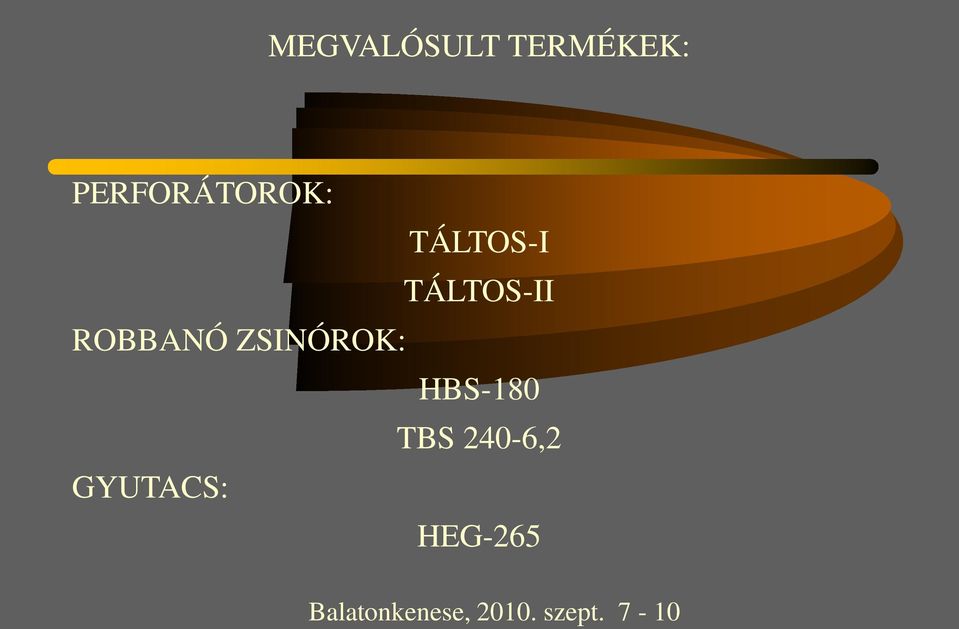

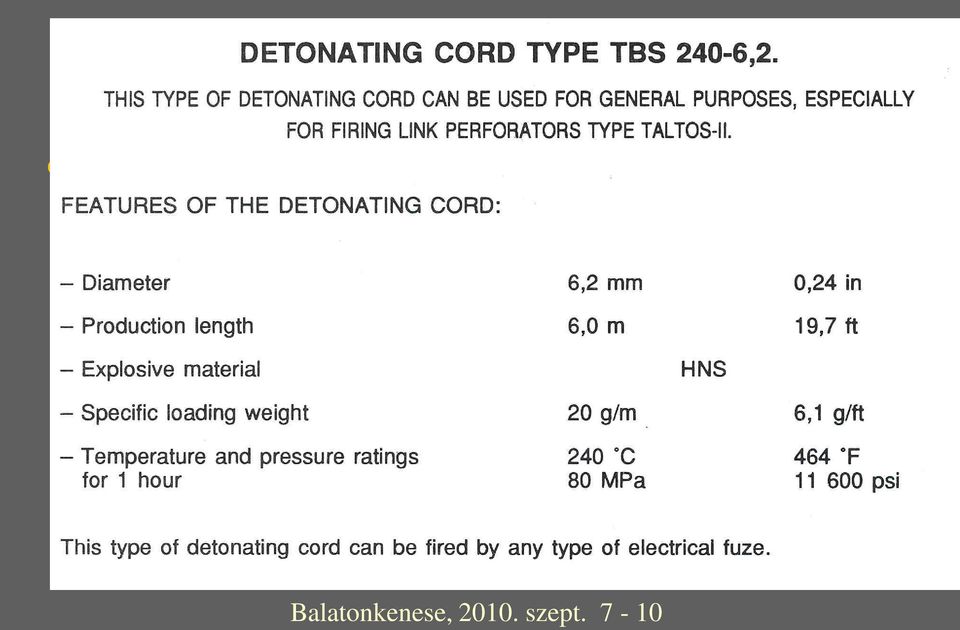

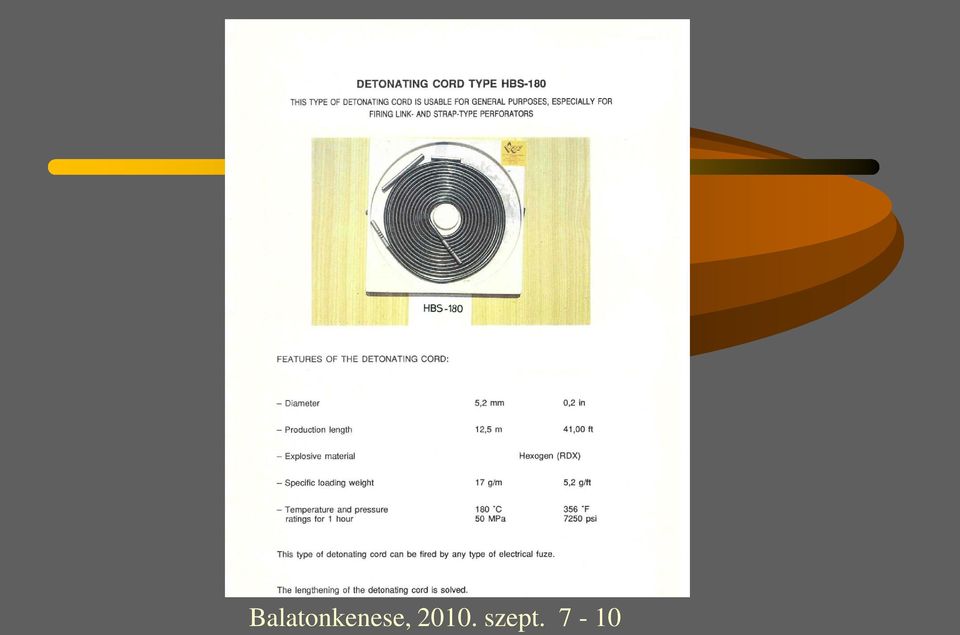

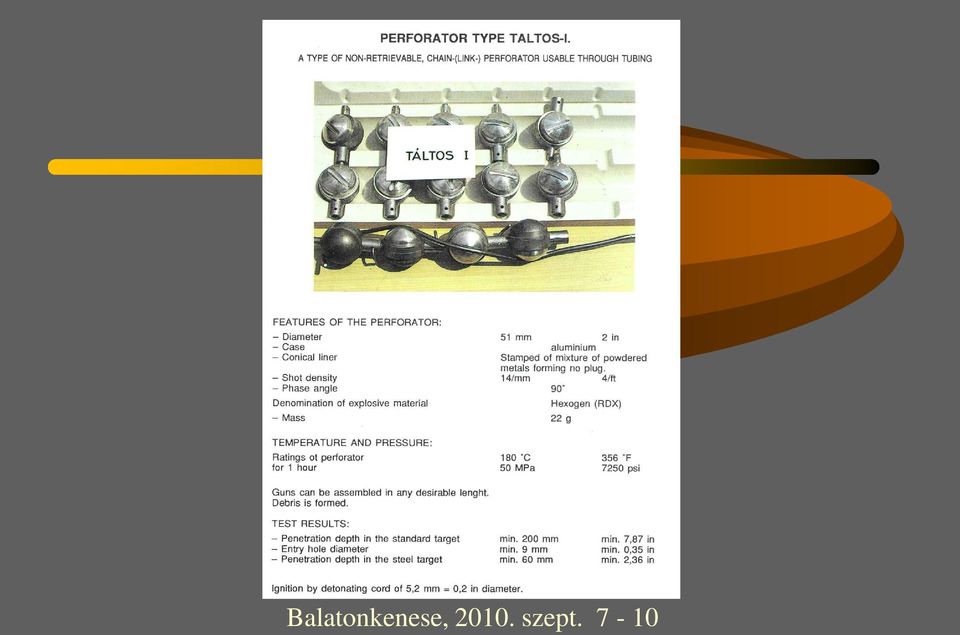

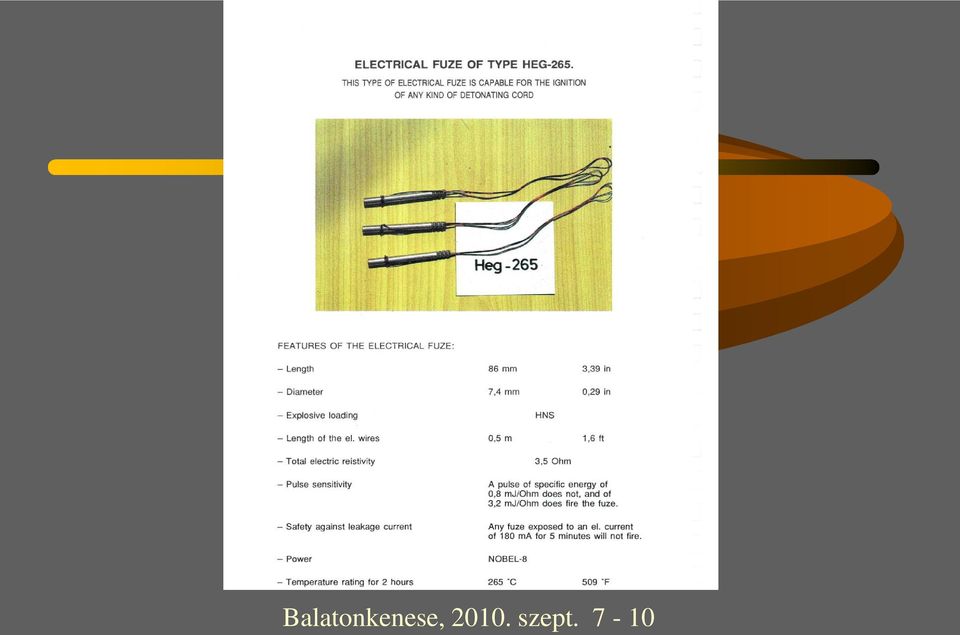

16 MEGVALÓSULT TERMÉKEK: PERFORÁTOROK: TÁLTOS-I TÁLTOS-II ROBBANÓ ZSINÓROK: HBS-180 TBS 240-6,2 GYUTACS: HEG-265

17

18

19

20

21 A FÜZÉRPERFORÁTOR ELŐNYE: TETSZÉS SZERINTI HOSSZBAN TOLDHATÓ FLEXIBILIS KONSTRUKCIÓ HÁTRÁNYA: TELJESEN MEGSEMMISÜL SOK TÖRMELÉK, TÖBBLET SÚLYOSBÍTÁS SZÜKSÉGES A SZERKEZET JÓ MŰKÖDÉSE UTÓLAG NEM ELLENŐRÍZHETŐ ALU BURKOLAT, SAVAS, LÚGOS KÖZEGBEN NEM HASZNÁLHATÓ TOLDÁSI HELYEK = POTENCIÁLIS TÖRÉSI HELYEK JÓL ELADHATÓ (ROMÁNIA, SZÍRIA), 2002-IG HASZNÁLT TERMÉK VOLT

22 SZALAGPERFORÁTOROK A '80-AS ÉVEKBEN JELENNEK MEG. CÉL: A FÜZÉRPERFOROK HIBÁINAK MÉRSÉKLÉSE NÉGY MÉRETBEN KÉSZÜLT: 1,5 (39 mm) SMALLJET 1 11/16 (43 mm) LITJET 2 (50,8 mm) MIDJET 2 1/8 (54 mm) LARJET

23 SZALAGPERFORÁTOROK MINDEN ROBBANÓANYAGOT TARTALMAZÓ ELEM NYOMÁSÁLLÓ EGY IRÁNYBAN FLEXIBILIS UTÓLAG ELLENŐRÍZHETŐ MINDEN EGYES PERFORÁTOR MŰKÖDÉSE KEVESEBB TÖRMELÉK KISEBB SÚLYOSBÍTÁS HŐTŰRÉS: 180 C VAGY 200 C

24

25

26

27 SZALAGPERFORÁTOROK ELŐNYE: A KORLÁTOZOTT GEOMETRIA ELLENÉRE NAGY PERFORÁTOR TELJESÍTMÉNY HÁTRÁNYA: A 0 FÁZISSZÖG ÁRAMLÁSTANILAG NEM ELŐNYÖS TÖRMELÉKET HAGY MAGA UTÁN

28 AZ ÁLLANDÓ DILEMMA: KIS PUSKA, VAGY SZALAGPERFORÁTOR?

29 EGYSZER HASZNÁLHATÓ ACÉLTOKBA SZERELT ROBBANTÓSZERKEZETEK CÉL: AZ ADOTT CSŐMÉRET ÁLTAL LEHETŐVÉ TETT LEGJOBB PERFORÁLÁSI GEOMETRIA ELÉRÉSE. EGY VAGY TÖBB RÉTEG EGYIDEJŰ MEGNYITÁSA TOLDHATÓSÁG VÉGLEGES KÚTSZERKEZETTEL EGYIDEJŰ BEÉPÍTHETŐSÉG

30 EGYSZER HASZNÁLHATÓ ACÉLTOKBA SZERELT ROBBANTÓSZERKEZETEK ELSŐ MAGYARORSZÁGI PÉLDÁNYOK KÁBELLEL MOZGATHATÓ, Ø 27/8 TERMELŐCSŐBE SZERELT ALBEX-12H TÖLTETŰ SZERKEZET 4,5 5,5 BÉLÉSCSÖVEKBENI ALKALMAZÁSRA. JELLEMZŐI: LÖVÉSSŰRŰSÉG 10 /M; 180 FÁZISSZÖG; 2 DB 2 M-ES PUSKA MÁR ÖSSZETOLHATÓ

31 EGYSZER HASZNÁLHATÓ ACÉLTOKBA SZERELT ROBBANTÓSZERKEZETEK A '90-ES ÉVEK ELEJÉTŐL A HAZAI OLAJIPAR IS IGÉNYLI A RUDAZATTAL BEÉPÍTHETŐ SZERKEZETTEL VALÓ MEGNYITÁST. - TCP - OKOK: METAMORF TÁROLÓK MŰVELÉSE KIS POROZITÁSÚ ÉS REPEDEZETT KŐZETEK KUTATÁSA, TERMELÉSBE ÁLLÍTÁSA

32 MEGOLDANDÓ RÉSZ FELADATOK: ROBBANÁSI TERHELÉST JÓL TŰRŐ ACÉLCSŐ, A KIS DEFORMÁCIÓ KÖVETELMÉNY, GÁZ KÖZEGBEN SEM REPEDHET FEL EGYEDILEG SZERELHETŐ PUSKATESTEK, A TOLDÁSOKNÁL A ROBBANÓZSINÓR VÉGEK KÖZÖTT MEGBÍZHATÓ DETONÁCIÓ ÁTADÁS, BOOSTER MECHANIKAI ENERGIÁVAL MŰKÖDTETHETŐ Ú.N. PERKUSSZIÓS GYUTACS ÉS SZERKEZETE NAGY TELJESÍTMÉNYŰ PERFORÁTOROK 3 1/2 ÉS 2 7/8 SZERKEZETEKHEZ: FERBEX-M SZIGORÚBB MÉRETTŰRÉSŰ ROBBANÓZSINÓR GYÁRTÁSTECHNOLÓGIÁJA GEOCORD-80 RDX

33 MEGOLDANDÓ RÉSZ FELADATOK: 4 1/2 VALAMINT 2 7/8 TERMELŐCSŐ SZŰKÜLETEIN KERESZTÜL BIZTONSÁGGAL MOZGATHATÓ SZERKEZETEK BPG-278 ILL. GEOJET-2 KIS ÁTMÉRŐJŰ ROBBANÓZSINÓR OBS RAJZDOKUMENTÁCIÓ ÖSSZESZERELÉSI UTASÍTÁSOK CÉLSZERSZÁMOK O K T A T Á S TARTÓS HŐTÁROLÁSI VIZSGÁLATOK

34 ROBBANÓANYAGOK HŐTŰRÉSE

35

36

37

38

39

40 TCP ALKALMAZÁSOK LEG -JEI MAGYARORSZÁGI KÚTBAN EXTRÉM TÚLNYOMÁS ALATTI PERFORÁLÁS EOBP 6 M 3 /SEC REPESZTŐ FOLYADÉK ELNYELÉS UTÁN 2,5-SZERES OLAJTERMELÉS SZÍRIA VÍZSZINTES KÚTBAN PERFORÁLÁS 6 M HOSSZÚ 3 1/2 -OS PUSKÁVAL HIDRAULIKUS INDÍTÁSSAL

41 VIZSGÁLATOK MAGYARORSZÁGON SZABVÁNYOSÍTOTT CÉLTÁRGY A VIZSGÁLAT CÉLJA AZ MK-BAN MEGHATÁROZOTT MINIMUN KÖVETELMÉNYEKNEK VALÓ MEGFELELÉS! A NEMZETKÖZI ÖSSZEHASONLÍTHATÓSÁG MIATT BEVEZETTÜK PERFORÁTORAINK API RP 43 SZERINTI TELESÍTMÉNY VIZSGÁLATÁT VALAMENNYI GYÁRTÁSBA KERÜLŐ ALKATRÉSZ DARABONKÉNTI MINŐSÉG-ELLENŐRZÉSE

42

43 TANÚSÍTVÁNYOK EN ISO 9001 : 2000: DET NORSKE VERITAS 191/2002. KORM. REND. 2. MELLÉKLET SZERINT: TÜV RHEINLAND HUNGÁRIA

44

45 GEOINFORM Kft. KÖSZÖNJÜK FIGYELMÜKET!
