anyagszerkezeti és s szárad

HTML
DOWNLOAD

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "anyagszerkezeti és s szárad"

János Magyar
9 évvel ezelőtt
Látták:

1 XXIII. TéglT glás s Napok November 6-7. Balatonfüred Összefüggések tégla t és s cserépipari termékek anyagszerkezeti és s szárad tulajdonságai között Gömze A. Lá Ügyvezető, Igrex Kft. Tel: (30) Gömze A. Lá Tanszékvezető, Miskolci Egyetem Tel:(30) ; Fax:(46) femgomze@

szárad tulajdonságai között Gömze A. Lá Ügyvezető, Igrex Kft.

2 CÉL 1. Megérteni a tégla- és cserépipari alapanyagokban, termékekben szárad radáskor és dehidratáláskor lejátszódó termo-mechanikai mechanikai folyamatokat. Ezáltal csökkenteni a szárítási és dehidratációs minőségroml gromlás mértékét. 2. Hozzájárulni a hatékony szárítási technológiák elterjedéséhez azáltal, hogy feltárjuk a tégla és cserépipari alapanyagok és termékek anyagszerkezete, valamint szárad dehidratációs) tulajdonságai közötti összefüggéseket. (és femgomze@uni

termo-mechanikai mechanikai folyamatokat.

3 KÉRDÉSEK Valóban száradásra érzékeny az agyagunk? Mekkora (és milyen jellegű) mechanikai feszültségek ébrednek szárítás közben? Mekkora lesz a szá zsugorodás? Mi okozza a dehidratációs repedéseket? A mikroszerkezet hatása a szárításra? Befolyásolható-e szárításkor és dehidratáláskor a kiégetett termék fagyállósága? femgomze@uni

Mekkora lesz a szá zsugorodás? Mi okozza a dehidratációs repedéseket?

4 ELMÉLETI LETI ELŐZM ZMÉNYEK 1. Matematikai statisztikai módszerek Csiszki A. F. (1954) Bálint P. Tóth K. Bakos J. (1968, 1973, 1978) Sopronyi O. (1978) Weighman J. Kranz G. (1978) Vértesfi K. Verdes S. (1985) Ratzenberger H. (1986-tól) Schneider H. E. (1988) ME-KSZMT (1999-től) Igrex Kft. (2005-től) 2. Termodinamikai transzportegyenletek Telljohann U. (disszertáció, 2003) Junge K. (gyors szárítás elméleti megalapozása) ME-KSZMT (1999-től) Igrex Kft. (2005-től)

(1986-tól) Schneider H. E. (1988) ME-KSZMT (1999-től) Igrex Kft. (2005-től) 2.

5 1. ESZKÖZÖK Kamrás-szárítók Alagút-szárítók Csatorna-szárítók Gyors-szárítók 2. CÉGEK Összefüggések tégla t GYAKORLATI TAPASZTALATOK, MÉRÉSEK Berényi Téglaipari Kft. Leier Mátratherm Kft. Mályi Tégla Kft. Tondach Magyarország Zrt. Wienerberger A. G. (Ausztria, Románia) Wienerberger Zrt. femgomze@uni

CÉGEK Összefüggések tégla t GYAKORLATI TAPASZTALATOK, MÉRÉSEK Berényi

6 A BOURRY-MOROZOV DIAGRAM ÉS A SZÁRAD RADÁSI ÉRZÉKENYSÉG femgomze@uni

7 A SZÁRÍTÁSI SI HŐMÉRSH RSÉKLET JELENTŐSÉGE

8 A SZÁRÍTÁSI SI HŐMÉRSH RSÉKLET HATÁSA A SZÁRAD RADÁSI ZSUGORODÁSRA SRA Zsugorodás [%] ,8 11,99 11,75 11,19 10,88 10,56 7,73 7,11 60 C 80 C keverék 2. keverék 3. keverék 4. keverék Keveréktípusok 1. keverék 2. keverék 3. keverék 4. keverék Agyagtípus Mennyiség [dkg] Mennyiség [dkg] Mennyiség [dkg] Mennyiség [dkg] T A B C D Fűrészpor ,4 Összesen femgomze@uni

keverék Keveréktípusok 1. keverék 2. keverék 3. keverék 4.

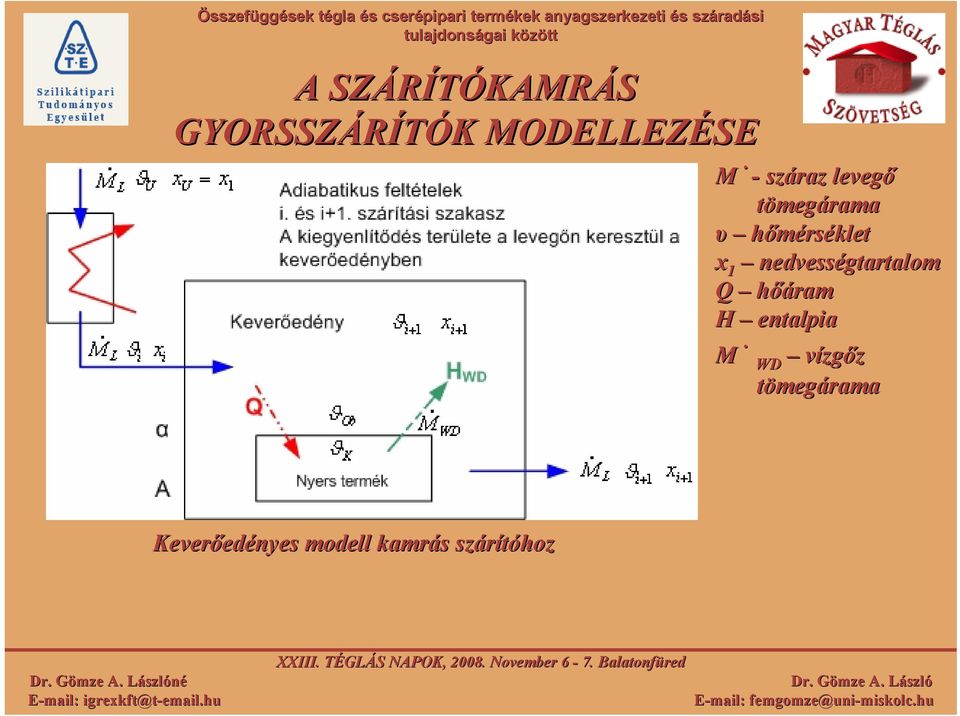

9 A SZÁRÍTÓKAMR KAMRÁS GYORSSZÁRÍTÓK K MODELLEZÉSE M - száraz levegő tömegárama υ hőmérséklet x 1 nedvességtartalom Q hőáram H entalpia M WD vízg zgőz tömegárama Keverőed edényes modell kamrás s szárítóhoz femgomze@uni

nedvességtartalom Q hőáram H entalpia M WD vízg zgőz

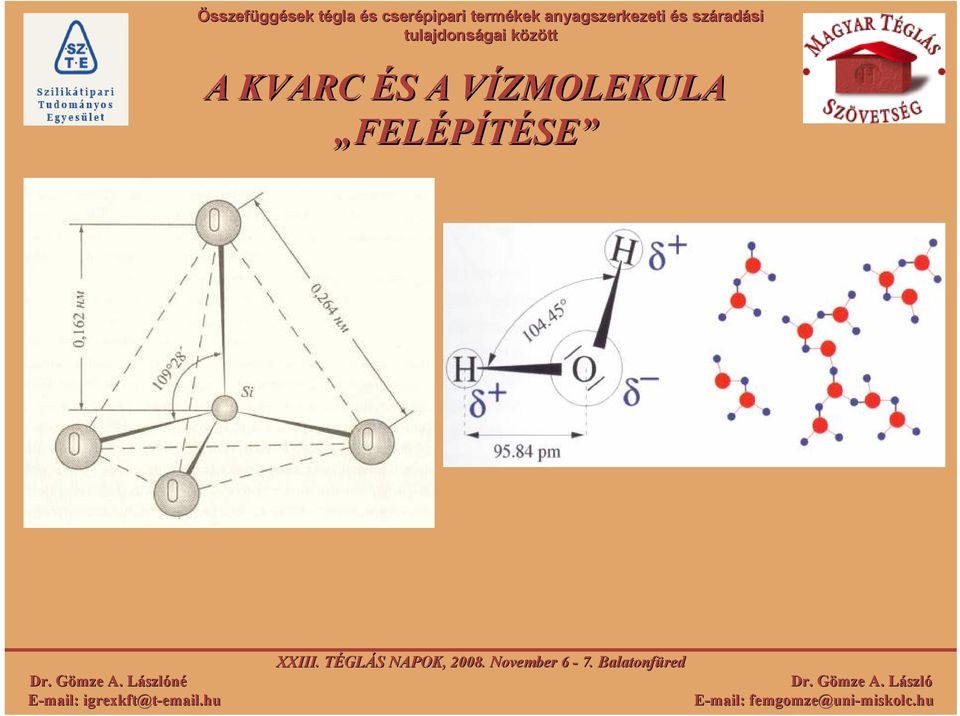

10 A KVARC ÉS S A VÍZMOLEKULA V FELÉPÍTÉSE femgomze@uni

11 A BERÉNYI AGYAG PÓRUSSZERKEZETE N=1000X N=2000X N=3000X

12 AGYAGÁSV SVÁNYOK ÉS NYERSGYÁRTM RTMÁNYOK PÓRUSP RUS- SZERKEZETE Agyagásv sványok pórustp rustérfogata: rfogata: V a pö = A i= 1 V np i + B j= 1 V zp j + C k = 1 V kp k + D l = 1 V ht l Extrudált lt/préselt nyers-term termék k pórustp rustérfogata: rfogata: V e pö = E i= 1 V np i + F j= 1 V zp j + G k = 1 V kp k femgomze@uni

kp k + D l = 1 V ht l Extrudált lt/préselt nyers-term termék k pórustp

13 A PÓRUSTP RUSTÉRFOGAT RFOGAT ÉS S A VÍZ V KAPCSOLATA A felületi leti feszülts ltség által gerjesztett húzófeszh feszültség g a vízcseppben : p k = 2σ cosα r α a nedvesítési si szög σ a vízcsepp v felületi leti feszülts ltsége [N/m] r a vízcsepp v sugara A "vízcsepp" sugara r [m] A mechanikai feszültség nagysága a vízcseppben [Mpa] 10-6 (1 mm) 0, (100 μm) 1, (10 μm) (1 μm) (100 nm) 1500 = 1,5 GPa (10 nm) = 15 GPa (1 nm) = 150 Gpa femgomze@uni

sugara A "vízcsepp" sugara r [m] A mechanikai feszültség nagysága a vízcseppben [Mpa] 10-6 (1 mm) 0,15 10-7 (100 μm) 1,5 10-8

14 A SZÁRÍTÁSI SI HŐMÉRSH RSÉKLET HATÁSA A PÓRUSSZERKEZETRE (150 C) N=1000X N=3000X N=5000X N=10000X femgomze@uni

15 A SZÁRÍTÁSI SI HŐMÉRSH RSÉKLET HATÁSA A PÓRUSSZERKEZETRE (300 C) N=1000X N=3000X N=5000X N=10000X femgomze@uni

16 A SZÁRÍTÁSI SI HŐMÉRSH RSÉKLET HATÁSA A PÓRUSSZERKEZETRE (450 C) N=1000X 150 C N=3000X N=5000X N=10000X femgomze@uni

17 A SZÁRÍTÁSI SI HŐMÉRSH RSÉKLET HATÁSA A PÓRUSSZERKEZETRE (600 C) N=1000X N=3000X N=5000X N=10000X femgomze@uni

18 A KIÉGETETT BERÉNYI TÉGLA T PÓRUSSZERKEZETE N=1000X N=3000X N=5000X N=10000X femgomze@uni

19 ÖSSZEGZÉS A pórusok p átlagos kapilláris rádiusza: r r a 1 μm Szárításhoz szüks kséges kapilláris-nyomás : P ksz 150 MPa A hőközlh zlés s előseg segíti a gyorsabb szárad radást A hőközlh zlés s nem feltétlen tlenül l jár j r együtt szárad zsugorodással, ssal, mivel: ha T sz ΔL sz Az égetéskor keletkező repedések részben r a dehidratáci ciót t kísérők nagy kapilláris-nyomásokkal magyarázhat zhatóak. ak. A FINOM PÓRUSSZERKEZET P NÖVELI N A FAGYÁLL LLÓSÁGOT femgomze@uni

szárad zsugorodással, ssal, mivel: ha T sz ΔL sz Az égetéskor keletkező repedések részben r a dehidratáci ciót t

20 Előad adásunk anyagának nak összeállításához az alábbi vállalatok megbízásából l végzett v kutatási eredményeinket is felhasználtuk: ltuk: Berényi Téglaipari T Kft. Leier Mátratherm Kft. Tondach Magyarország ZRt. Wienerberger Téglaipari T ZRt. Wienerberger AG (Ausztria és s Románia) Zalakerámia ZRt. Köszönjük k a fenti vállalatok v bizalmát, az értékes konzultáci ciókat és s hozzájárul rulásukat az elhangzott előad adásunkhoz. femgomze@uni

Tondach Magyarország ZRt. Wienerberger Téglaipari T ZRt.

21 Köszönjük k a hallgatóság figyelmét! Gömze A. Lá Ügyvezető, Igrex Kft. Tel: (30) Gömze A. Lá Tanszékvezető, Miskolci Egyetem Tel:(30) ; Fax:(46) femgomze@ femgomze@uni

Hasonló dokumentumok

glás s Napok 2007. október 26-27. Győr A ME Kerámia és szló tanszékvezet kvezető,, egyetemi docens Miskolci Egyetem

glás s Napok 2007. október 26-27. Győr A ME Kerámia tmérnöki Tanszék k kutatási tevékenys és cserépipar Gömze szló tanszékvezet kvezető,, egyetemi docens Miskolci Egyetem Kerámia tmérnöki Tanszék Tel:(46)565-111/2377
