1 lindab rainline ereszcsatorna rendszer Lindab Rainline Ereszcsatorna rendszer Szerelési útmutató

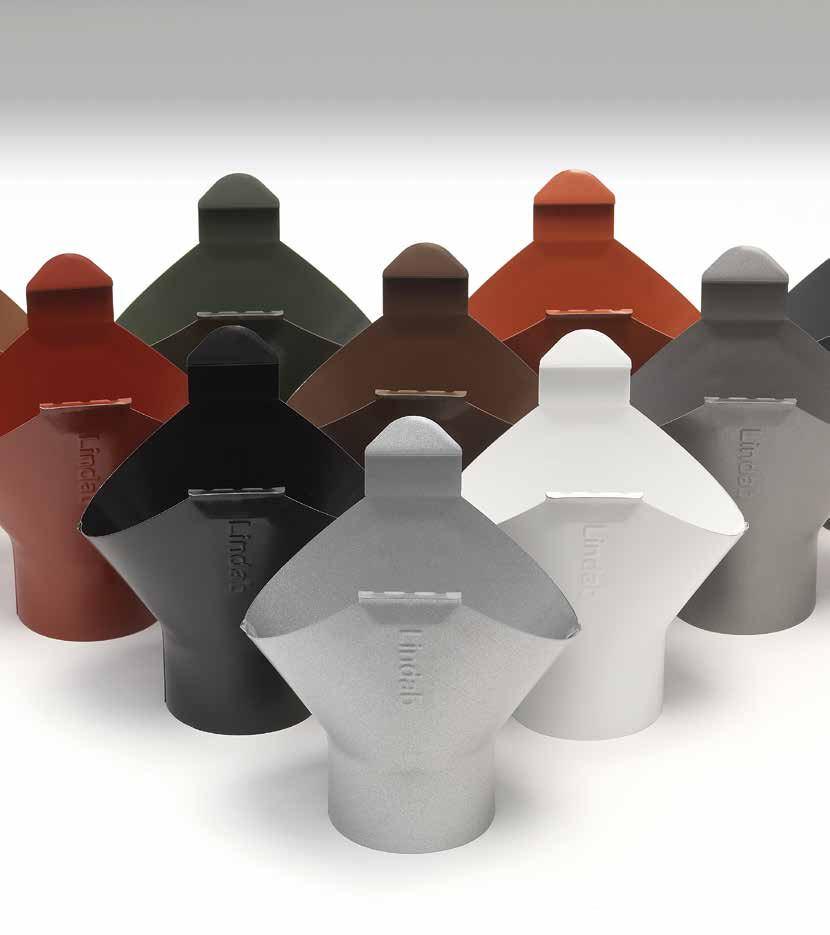

2 lindab rainline ereszcsatorna rendszer Egyszerű részletmegoldások a tökéletes eredményért szám mellőzésével, ezáltal jelentősen csökkent ve a kivitelezési időt. Átgondolt tartozékrendszerének köszönhe- tően tömítőanyagok, ragasztók vagy egyéb segédanyagok nélkül lehet összeszerelni. A Lindab ereszcsatorna rendszer elemei pattintós kapcso latokkal építhetőek össze, mindenféle speciális szer- tartóbilincs A csőtartó bilincshez kapcsolódó beütő tüske háromféle hosszban kapható, igazodva a fal hőszigetelésének vastagságához. Ereszcsatorna toldások Ezek a toldóelemek könnyen illeszthetőek, miáltal igen szilárd, tartós kapcsolódást biztosítanak. Garantáltan szivárgásmentesek a tartós EPDM tömítés révén. Betorkolócsonk A betorkolócsonk egyetlen szorítással, rápattintva szerelhető, ami biztosítja, hogy tökéletesen illeszkedjen az ereszcsatorna félköríves alakjához. Véglemezek Az RG véglemezek önzáróak, gumitömítéssel vannak ellátva. Praktikus információk Szállítás, tárolás, csomagolás Ügyeljünk arra, hogy a csatornarendszer részeit óvatosan kezeljük a szállítás, tárolás és kicsomagolás során! Ellenkező esetben bevonatuk megrongálódhat vagy a lefolyócsövek és ereszcsatornák sérülhetnek. A lefolyócsöveket és az ereszcsatornákat mindig vízszintes és stabil felületen kell tárolni. Rögzítés A rögzítőelemek a csatornatartók és a lefolyócsőtartók felszereléséhez szükségesek. Javasoljuk, hogy mindig a fogadószerkezethez illeszkedő rozsdamentes vagy horganyzott csavarokat használják. Szerszámok A Lindab csatornarendszert olyan szokásos kéziszerszámokkal szerelhetjük, mint például dekfogó, műanyag kalapács, fémfűrész, csavarhúzó, mérőléc és zsinór. A tartók hajlításához csatornavas hajlítóra lesz szükségünk. Szerszámokkal kapcsolatban érdeklődjön cégünknél és márkakereskedőinknél! Vízmérték Mérőléc Ácsceruza Befejező munkák Ha kivitelezés során a bevonat megrongálódott, használjunk Lindab javítófes- téket! Karbantartás Az ereszcsatorna rendszert évente többször ajánlott karbantartani! Tisztítsuk meg az ereszcsatornát és a lefolyócsöveket a levelektől és ágaktól! Mossuk le vízzel és gyenge tisztítószerrel! Ne használjunk nagynyomású lemosó berendezést! Vágás Az ereszcsatornákat és lefolyócsöveket lemezollóval vagy fémfűrésszel vágjuk a földre helyezett, stabilan rögzített alátéten. Flexet tilos használni! Ez ugyanis felmelegíti az acélt és így tönkreteszi a bevonatot. A forró, leváló részecskék is károkat okoznak. Akkus csavarbehajtó Dekfogó Lemezvágó olló Fémfűrész Csatornavas hajlító Műanyag kalapács 2

3 lindab rainline ereszcsatorna rendszer Elemek teljes választéka A Lindab Rainline ereszcsatorna rendszer komplett rendszer (eresz, lefolyó és tartozékelemek), így feleslegessé válik a helyszíni alakítás és gyorsabb a kivitelezés. Az egyes elemek tökéletes illeszkedését a magas színvonalú robotizált gyártótechnológia által biztosított gyártási pontosság garantálja. A Lindab Rainline ereszcsatorna rendszert keresse Lindab Centereknél azonnali raktári kiszolgálással (járatosabb méretek és kedvelt színek), valamint Lindab partnereknél. A rendszer precíz szerelése érdekében kérjük, hogy tájékozódjon a Lindab Rainline szerelési katalógus vagy a Rainline szerelési film segítségével. Szakmai, kivitelezési és szerelési kérdésekben forduljon szakértő kollégáinkhoz, a Lindab Expertekhez. KFK, KPK KFK Csatornatartó Csatorna ótartó KFL, BRL Csatornatartó Csatorna KFL tartó K33, K40 K Csatornatartó 33, K 40 Csatorna tartó FRK Fekvő FRK eresz- Fekvő eresz tartócsatorna tartó K07, BR05 K 07 Csatornatartó K 11 Csatorna Csatorna tartó tartó STAG STAG S Függesztőszalag Függesztőszalag K11, K21 Csatornatartó K 21 Csatorna tartó R Ereszcsatorna TB kengyel Fedő- VATK Vízgyűjtő tölcsér lefolyócsőhöz SOK/ / OMV Betorkolló- Betorkolócsonk BK Csőkönyök RSK RSK Toldóelem Toldóelem R Ereszcsatorna RVI Belső szöglet RG Véglemez RVY Külső szöglet RGV balos / RGH jobbos véglemez ÖSK Túlfolyást gátló belső ereszszöglethez ÖSKR Túlfolyást gátló egyenes függő ereszhez RT Tisztító tölcsér SIL Szűrőbetét SSVH tartóbilincs SST tartóbilincs tüske SSV SV tartóbilincs SLS Szűrőfej lefolyó-cső- lefolyócsőhöz MST Közdarab BK Csőkönyök SRÖR GRÖR összefolyó SOKN lábazatkerülő elem SRÖRM - toldó toldó kar- karmantyú FUTK Lehajtható kifolyó BUTK Csatorna csatlakozó UTKF Megerősített lefolyócső BUTKF Megerősített levezetőcső SVHAF Csőbilincs UTKF lefolyócsőhöz Ereszcsatorna keresztmetszetek R 125 R 150 R 190 MRT Karmantyú tisztító tölcsér 61 cm 2 88 cm cm 2 keresztmetszetek Ø 87 Ø 100 Ø 120 UTK Kifolyó-kö- könyök SHO Kifolyó könyök 59 cm 2 78 cm cm 2 3

4 lindab Lindab rainline Rainline ereszcsatorna ereszcsatorna rendszer rendszer Tervezési, méretezési javaslatok Mielőtt munkához látnánk Az ereszcsatorna rendszer méreteit a a tető tető teljes teljes területe határozza meg. meg. Mi- Minél nagyobb a a tető, tető, annál több vízelvezetésről kell kell gondoskodnia a rend- a vízelvezetésről rendszernek. Hosszú távon megéri megéri körültekintően eljárnunk, a tető mérésénél és és az az adatok adatok kiszámításánál.ja- Javasoljuk, hogy hogy a lemért a lemért adatokkal ke- méré- keressék fel fel a legközelebbi Lindab Lindab márkakereskedést, aki aki segítségére segítségére lesz a komplett ereszcsatorna rendszer összeállításában, a szükséges a szükséges rend- elemek kiválasztásában és és kiszámításában. TERVEZÉSI SZEMPONTOK FONTOS! A cégünk által gyártott félkörszelvényű, függő ereszcsatorna névleges méreteinek megadása eltér a Magyarországon szokásostól. Tájékoztatásul megadjuk a hozzávetőlegesen megfelelő méreteket: 125 mm-es -> 25, 150 mm-es -> 33, 190 mm-es -> 40. Függő ereszcsatorna figyelembe vehető keresztmetszete R 125 R 150 R190 61,0 cm 2 88,0 cm 2 141,0 cm 2 figyelembe vehető keresztmetszete ,0 cm 2 78,0 cm 2 113,0 cm 2 A tetőfelület nagysága és a függő ereszcsatorna vízszállító képessége mellett a tetőhossz (B T ) is befolyásolja az ereszcsatorna méretét: B T < 3,00 m R 125 3,00 m < B T < 12,00 m R ,00 m < B T < 40,00 m R 190 A tetőfelületre került víz elvezetéséről minden esetben megfelelő lejtés kialakításával kell gondoskodni. A tető hajlásszögét a rendeltetéstől, a választott anyagoktól és a rétegrendtől függően kell megválasztani! Külső ereszcsatorna alkalmazása esetén annak lejtése minimum 0,5%. Az ereszcsatorna javasolt mérete az MSZ 7936/1. szerint: Tetőfelület vízszintes vetülete (m 2 ) 7 -nál kisebb A tartók és lefolyócsövek száma A csatornatartóvasakat általános eset- esetben maximum maximum mm-es mm-es kiosztással kiosztással kell szerelni, kell szerelni, mindig mindig teherhordó teherhordkezeti szerkezeti elemhez elemhez rögzítve rögzítve (pl. (pl. eresz- szer- ereszdeszka). A végtartókat A szélső végtartókat 100 mm-re 100 kell mm-re felszerelni kell felszerelni a tető szélétől. a tető Az szélétől. ereszcsatorna Az ereszcsatorna lejtésének a lejtésének lefolyócső a felé lefolyócső svéd előírások felé svéd szerint előírások 2,5 mm/m; szerint Magyarországon érvényes előírások 2,5 mm/m; Magyarországon érvényes szerint 5,0 mm/m (0,5%). Számítsuk előírások szerint 5,0 mm/m (0,5%). ki, hogy hány csatornatartóra van Számítsuk ki, hogy hány csatornatartóra szükségünk az egyes tetőrészekhez (például van 10 szükségünk m/0,8 m + 1 az = egyes 14 csatornatartó)! tetőrészekhez (például 10 m/0,8 m + 1 = 14 csatornatartó)! Gyakorlati javaslat - alap hossz Egy lefolyócső maximum ud el átni. 10m Esztétikai ereszcsatorna okok miatt, esést vagy tud ha ellátni. az ereszcsatorna Esztétikai okok meghaladja miatt, vagy a 10 ha m-t, az ereszcsatorna h lyezzün meghaladja lefolyócsövet a 10 a m-t, ház helyezzünk mindkét lefolyócsövet olda ára! a ház mindkét oldalára! közötti 45 fölötti Az alkalmazható legkisebb körszelvényű függő ereszcsatorna méretjele Két lefolyócső 10 m-t meghaladó tetőhosszúság esetén Hova kell helyezni a lefolyócsöveket? Az alábbi képeken a lefolyócsövek ajánlott elhelyezését láthatjuk különböző típusú házak esetén. Nyeregtető, 1 vagy 2 lefolyó, oldalanként Figyelembe vehető csatornaszelvény A lefolyócső ajánlott keresztmetszete a vízgyűjtő tetőfelület vízszintes vetületének függvényében az MSZ 7941/1. illetve MSZ 7942/1 szabványok szerint: A tetősík hajlásszöge Kör alakú lefolyócső keresztmetszete (minimum) Négyszögletes lefolyócső keresztmetszete (minimum) < 7 0,7 cm 2 /m 2 0,8 cm 2 /m 2 7 < < 45 0,8 cm 2 /m 2 0,9 cm 2 /m 2 45 < 0,9 cm 2 /m 2 1,0 cm 2 /m 2 Kontyolt tető Ha ugyanazon az épületen különböző méretű tetők vannak, a legnagyobb tetőrész az irányadó a méretezés szempontjából. Egy lefolyócső 10 m-nél rövidebb tető esetén L-alakú tető 4

5 Lindab Rainline lindab rainline ereszcsatorna ereszcsatorna rendszer Szerelés Lindab ereszcsatorna rendszer Csatornatartók típusai Tető alap Az épület tetőszerkezetétől függően, különböző különböző típusú csatornatartók csatornatartók hasz-nálhatók. használhatók. A lenti A lenti típusú képeken képeken a különféle különféle csatornatartók csatornatartók beépítési megoldása látható: látható: Lindab KFL csatornatartó rögzítése Lindab KFK csatornatartó rögzítése Lindab K11 csatornatartó rögzítése Lindab K07 csatornatartó rögzítése Lindab K21, K33, K40 csatornatartó rögzítése KFL csatornatartó A KFL csatornatartó használata Jelöljük ki a csatornatartókat az ereszcsatorna lejtésének megfelelően - 5 mm/m! Számozzuk be a csatornatartókat! Az alsó csatornatartót 1-essel számozzuk be, az utolsó csatornatartó pedig a felső csatornatartó lesz. Hajlítsuk meg a csatornatartókat a jelölésnél! Szereljük fel az 1. sz. alsó csatornatartót és rögzítsük megfelelően a többi csatornatartót! 5

6 lindab Lindab rainline Rainline ereszcsatorna ereszcsatorna rendszer rendszer KFK csatornatartó K07 csatornatartó K11 csatornatartó A KFK csatornatartó használata függőleges homlokdeszka esetén. A K07 csatornatartó használata függőleges homlokdeszka esetén A K11 csatornatartó használata 27 -os tető hajlásszög esetén. c 800 c 800 c 800 A lejtésnek 5,0 mm/m-nek kell lenni. A lejtésnek 5,0 mm/m-nek kell lenni. A lejtésnek 5,0 mm/m-nek kell lenni. 6

7 Lindab Rainline lindab rainline ereszcsatorna ereszcsatorna rendszer rendszer 125-ös és 150-es Lindab ereszcsatorna rendszer esetén RSK oldóelemes toldóelemes ereszcsatorna illesztés Helyezzük a toldandó ereszcsatornát a csatornatartókba és jelöljük ki a szükséges hosszát! Fémfűrésszel fűrészeljük el az ereszcsatornát! Vágjuk le ollóval a fűrészelt véget! A csatornát pattintsuk rá a csatorna vasakra! csatornatartó vasakra! Használjuk az öntömítő RSK toldóelemet (R 125 és R 150 esetén)! Az em RSK toldóelemhez nem szabad szilikont használni! használni! Nyomjuk a tömítést az ereszcsatornához! Pattintsunk fel a toldóelemet......és rögzítsük! RVI/RVY csatornaszöglet Szögletek kialakításánál fontos, hogy a sarokelem mindkét végénél helyezzünk el csatornatartó vasat! Használjuk az RSK ereszcsatorna toldóelemet! RSK ereszcsatorna toldóelem bepattintása. 7

8 lindab Lindab rainline Rainline ereszcsatorna ereszcsatorna rendszer rendszer 190-es Lindab ereszcsatorna rendszer esetén Hagyományos ereszcsatorna-illesztés R 190 esetén alkalmazható Tömítésként szilikont használjunk! Az átfedés rögzítéséhez használjunk POP-szegecseket! Hagyományos RGV és RGH véglemez elhelyezése Tömítésként szilikont használjunk! Helyezzük fel a véglemezt! Az átfedés rögzítéséhez használjunk POP-szegecseket! 8

9 Lindab lindab Rainline rainline ereszcsatorna rendszer SOK/OMV betorkolló betorkolócsonk elhelyezése RG végelem Helyezzük az ereszcsatornát a csatornatartókba és jelöljük és jelöljük ki a lefolyócső ki helyét! csatornatartókba Az ereszcsatornára helyezett betorkolócsonkot használjuk mintának. Fémfűrésszel készítsük el a kivágást az eresz- ereszcsatornában. (flex használata tilos!). Ollóval fejezzük be mindkét oldalt a kivágást, az ábrán látható módon. A csapadékvíz víz akadálytalan lefolyása érdekében érdekében kalapáljuk le kalapáljuk a széleket. a széleket. A bet rkolló betorkolócsonkot illesszük rá a kivágásra vágás és pattintsuk rá az az ereszcsatornára. Az RG öntömítő véglemezt illesszük a csatorna végére bepattintással. Kézzel erősítsük meg az RG végllemez véglemez ráillesz- ráillesztést. Végül az RG véglemezt műanyag kalapáccsal rögzítsük az ereszcsatorna végére. Helyezzük fel az ereszcsatornát a csatornatartókba! Pattintsuk rá a csatornatartó horgokat az ereszcsatornára! 9

10 lindab Lindab rainline Rainline ereszcsatorna ereszcsatorna rendszer rendszer -könyökök Mérjük és ellenőrizzük a fenti méreteket, hogy megkapjuk az MST közdarab hosszát! Használjuk ehhez a jobb oldalon lévő táblázatot! és csőtartó bilincs max 1,5 m Mérjük le a lefolyócső hosszát és jelöljük ki a csőtartó-bilincsek helyét! SST tüske SV SSV csőtartó-bilinccsel Fémfűrésszel vágjuk le az MST közdarabot. Távolítsuk el ollóval a sorját! toldása szűkített vég Kifolyócső cső szerelése Szereljük fel az UTK! kifolyókönyököt! Rögzítéshez önmetsző önmetsző csavart (LL2T) csavart vagy (LL2T) POP-szegecset popszegecst használjunk használjunk a cső a vagy hátoldalán. U mm Közdarab hossza 70 -os csőkönyökök esetén H mm L mm SST S T (125 mm mm, 175 mm ) és 250 mm) tüske tüske + + SV SV tartóbilincs SSVH ilincs bilincs rögzítése falhoz Az SSVH csőtartó-bilincs zárása Mérjük ki a csőtartó a csőtartó-bilincsek pontos helyét víz- vízmértékkel vagy függőónnal! vagy függőónnal! A bilincsek A egymástól bilincsek való egymástól távolsága való max. távolsága 1,5 m. max. 1,5 m. Rögzítsük a csőtartó-bilincset a falra! A csőtartó csőtartó-bilincs nagy nagy előnye, hogy szükség esetén könnyen, esetén könnyen, sérülésmentesen sérülésmentesen szétszerelhető. szétszerelhető. 10

11 Lindab Rainline ereszcsatorna rendszer lindab rainline ereszcsatorna rendszer Speciális rendszer elemek ÖSK és ÖSKR túlfolyásgátló Helyezzük az ÖSKR túlfolyásgátlót az ereszcsatornába! ÖSK túlfolyásgátló a csatornaszögletekhez. TB fedőkengyel (régi csatornatartó újrahasznosítása) Vágjuk le a régi tartón lévő elülső lehajtható darabot! Helyezzük a TB fedőkengyelt a régi csatornatartóra! FUTK kihajtható kifolyó GRÖR elágazás SIL levélszűrő RT tisztítótölcsér Csatlakoztassunk egy elágazó csövet. csövet. A becsatlakozó cső közötti szögben szerelhető! szögben szerelhető! SLS szűrőfej Csatlakoztassuk a BUTK levezető csövet! Helyezzük a tisztítótölcsért a földbe menő csőbe! Az SLS öntisztító szűrőfejet is használhatjuk. 11

12 lindab velünk egyszerű az építés A Lindabnál a pozitív gondolkodás egy filozófia, amelyet mindenben követünk. Missziónkká tettük, hogy egészséges klímát hozzunk létre a belső terekben, és megkönnyítsük a fenntartható épületek építését. Ezt úgy érjük el, hogy könnyen alkalmazható, innovatív termékeket és megoldásokat tervezünk, valamint termékeink elérhetőségét és a logisztikai folyamatok hatékonyságát is a maximumra igyekszünk növelni. Továbbá azon is dolgozunk, hogy csökkentsük az épületüzemeltetés gyártáskörnyezetre és klímára gyakorolt hatását. Ennek keretében olyan eljárásokat fejlesztünk megoldásaink gyártására, amelyek minimális energiát és természeti erőforrásokat igényelnek, ezáltal csökkentjük a környezetre gyakorolt káros hatásokat. A termékeinkhez acélt használunk. Ez azon kevés alapanyagok egyike, amely számtalanszor újrafelhasználható anélkül, hogy a minőségi paraméterek romlanának. Mindez alacsonyabb széndioxid-kibocsátást és kevesebb energiaveszteséget eredményez. Velünk egyszerű az építés. Lindab Kft Biatorbágy, Állomás u. 1/A. Tel.: Fax:
