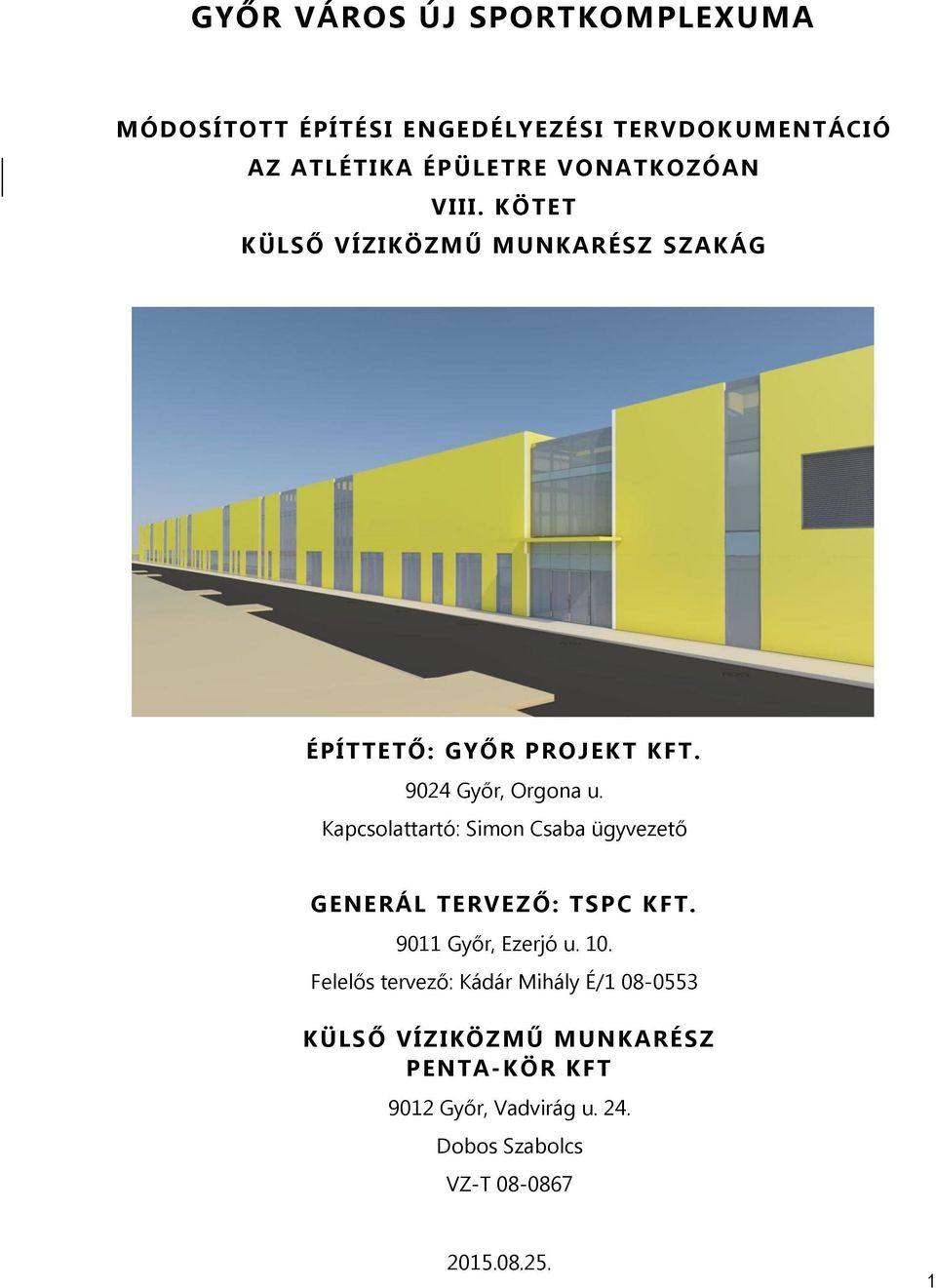

1 GYŐR VÁROS ÚJ SPORTKOMPLEXUMA MÓDOSÍTOTT ÉPÍTÉSI ENGEDÉLYEZÉSI TERVDOKUMENTÁCIÓ AZ ATLÉTIKA ÉPÜLETRE VONATKOZÓAN VIII. KÖTET KÜLSŐ VÍZIKÖZMŰ MUNKARÉSZ SZAKÁG ÉPÍTTETŐ: GYŐR PROJEKT KFT Győr, Orgona u. Kapcsolattartó: Simon Csaba ügyvezető GENERÁL TERVEZŐ: TSPC KFT Győr, Ezerjó u. 10. Felelős tervező: Kádár Mihály É/ KÜLSŐ VÍZIKÖZMŰ MUNKARÉSZ PENTA-KÖR KFT 9012 Győr, Vadvirág u. 24. Dobos Szabolcs VZ-T

Kapcsolattartó: Simon Csaba ügyvezető GENERÁL TERVEZŐ: TSPC KFT. 9011 Győr, Ezerjó u. 10.

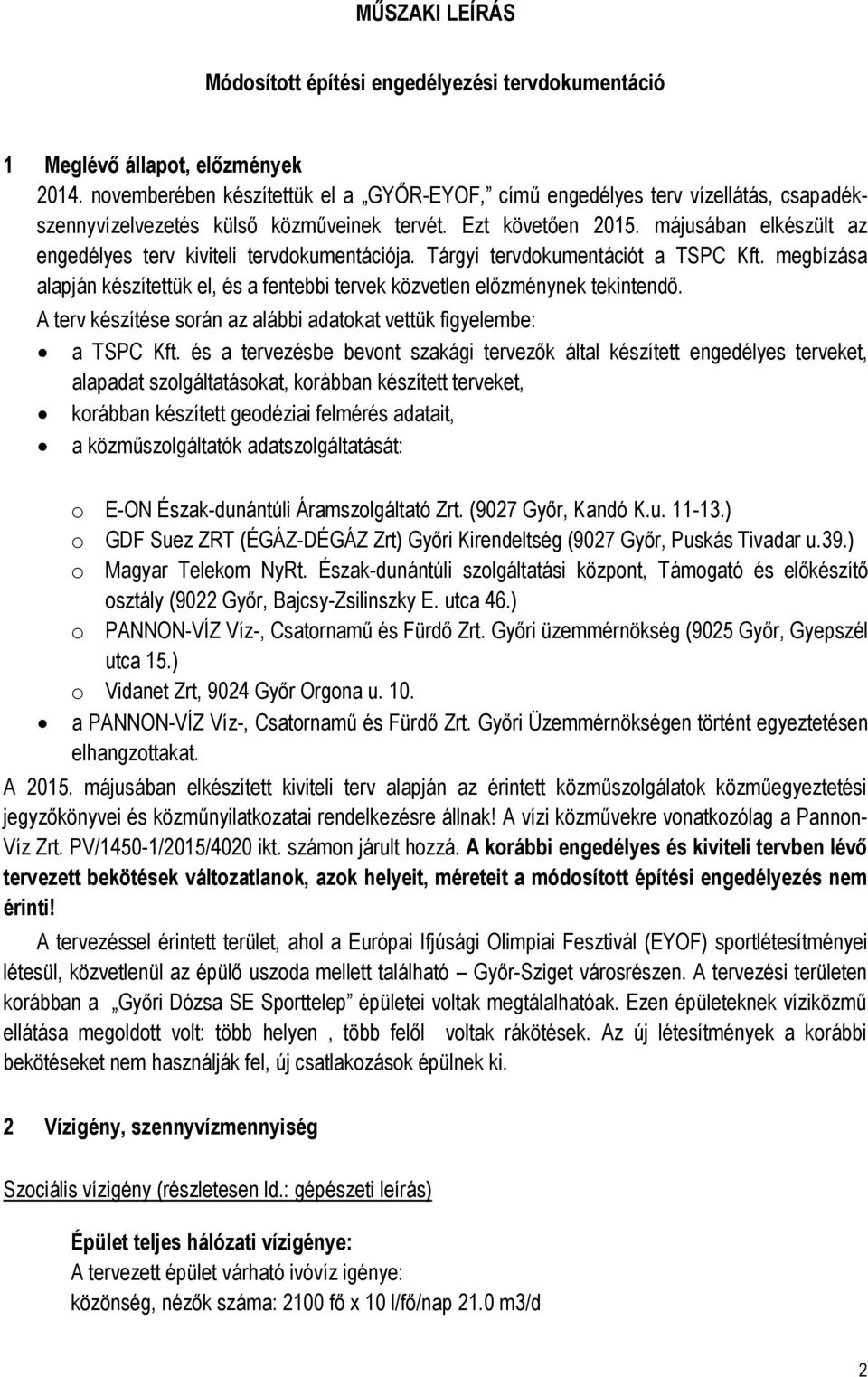

2 MŰSZAKI LEÍRÁS Módosított építési engedélyezési tervdokumentáció 1 Meglévő állapot, előzmények novemberében készítettük el a GYŐR-EYOF, című engedélyes terv vízellátás, csapadékszennyvízelvezetés külső közműveinek tervét. Ezt követően májusában elkészült az engedélyes terv kiviteli tervdokumentációja. Tárgyi tervdokumentációt a TSPC Kft. megbízása alapján készítettük el, és a fentebbi tervek közvetlen előzménynek tekintendő. A terv készítése során az alábbi adatokat vettük figyelembe: a TSPC Kft. és a tervezésbe bevont szakági tervezők által készített engedélyes terveket, alapadat szolgáltatásokat, korábban készített terveket, korábban készített geodéziai felmérés adatait, a közműszolgáltatók adatszolgáltatását: o E-ON Észak-dunántúli Áramszolgáltató Zrt. (9027 Győr, Kandó K.u ) o GDF Suez ZRT (ÉGÁZ-DÉGÁZ Zrt) Győri Kirendeltség (9027 Győr, Puskás Tivadar u.39.) o Magyar Telekom NyRt. Észak-dunántúli szolgáltatási központ, Támogató és előkészítő osztály (9022 Győr, Bajcsy-Zsilinszky E. utca 46.) o PANNON-VÍZ Víz-, Csatornamű és Fürdő Zrt. Győri üzemmérnökség (9025 Győr, Gyepszél utca 15.) o Vidanet Zrt, 9024 Győr Orgona u. 10. a PANNON-VÍZ Víz-, Csatornamű és Fürdő Zrt. Győri Üzemmérnökségen történt egyeztetésen elhangzottakat. A májusában elkészített kiviteli terv alapján az érintett közműszolgálatok közműegyeztetési jegyzőkönyvei és közműnyilatkozatai rendelkezésre állnak! A vízi közművekre vonatkozólag a Pannon- Víz Zrt. PV/1450-1/2015/4020 ikt. számon járult hozzá. A korábbi engedélyes és kiviteli tervben lévő tervezett bekötések változatlanok, azok helyeit, méreteit a módosított építési engedélyezés nem érinti! A tervezéssel érintett terület, ahol a Európai Ifjúsági Olimpiai Fesztivál (EYOF) sportlétesítményei létesül, közvetlenül az épülő uszoda mellett található Győr-Sziget városrészen. A tervezési területen korábban a Győri Dózsa SE Sporttelep épületei voltak megtálalhatóak. Ezen épületeknek víziközmű ellátása megoldott volt: több helyen, több felől voltak rákötések. Az új létesítmények a korábbi bekötéseket nem használják fel, új csatlakozások épülnek ki. 2 Vízigény, szennyvízmennyiség Szociális vízigény (részletesen ld.: gépészeti leírás) Épület teljes hálózati vízigénye: A tervezett épület várható ivóvíz igénye: közönség, nézők száma: 2100 fő x 10 l/fő/nap 21.0 m3/d 2

májusában elkészült az engedélyes terv kiviteli tervdokumentációja. Tárgyi tervdokumentációt a TSPC Kft. megbízása alapján készítettük el, és a fentebbi tervek közvetlen előzménynek tekintendő.

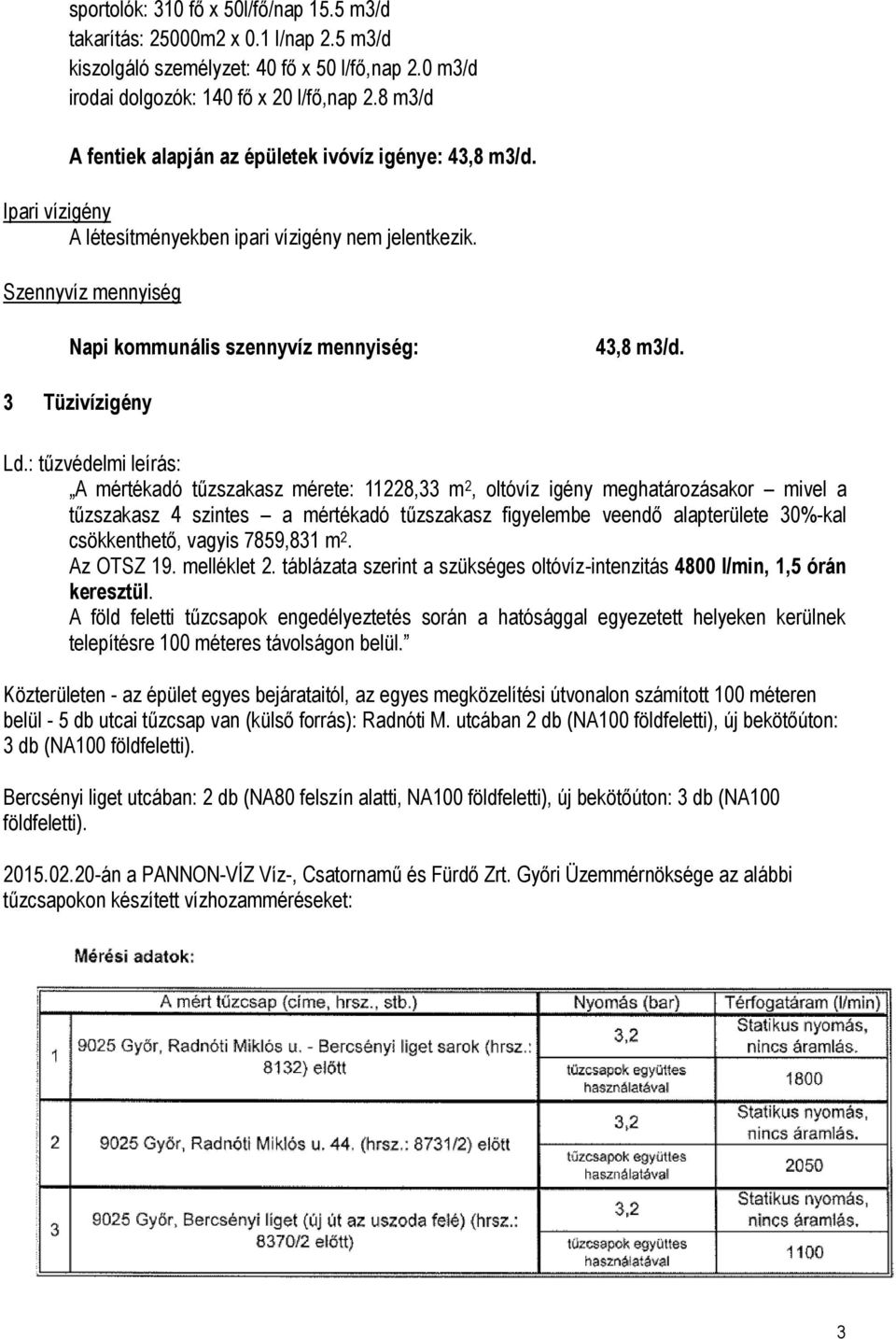

3 sportolók: 310 fő x 50l/fő/nap 15.5 m3/d takarítás: 25000m2 x 0.1 l/nap 2.5 m3/d kiszolgáló személyzet: 40 fő x 50 l/fő,nap 2.0 m3/d irodai dolgozók: 140 fő x 20 l/fő,nap 2.8 m3/d A fentiek alapján az épületek ivóvíz igénye: 43,8 m3/d. Ipari vízigény A létesítményekben ipari vízigény nem jelentkezik. Szennyvíz mennyiség Napi kommunális szennyvíz mennyiség: 43,8 m3/d. 3 Tüzivízigény Ld.: tűzvédelmi leírás: A mértékadó tűzszakasz mérete: 11228,33 m 2, oltóvíz igény meghatározásakor mivel a tűzszakasz 4 szintes a mértékadó tűzszakasz figyelembe veendő alapterülete 30%-kal csökkenthető, vagyis 7859,831 m 2. Az OTSZ 19. melléklet 2. táblázata szerint a szükséges oltóvíz-intenzitás 4800 l/min, 1,5 órán keresztül. A föld feletti tűzcsapok engedélyeztetés során a hatósággal egyezetett helyeken kerülnek telepítésre 100 méteres távolságon belül. Közterületen - az épület egyes bejárataitól, az egyes megközelítési útvonalon számított 100 méteren belül - 5 db utcai tűzcsap van (külső forrás): Radnóti M. utcában 2 db (NA100 földfeletti), új bekötőúton: 3 db (NA100 földfeletti). Bercsényi liget utcában: 2 db (NA80 felszín alatti, NA100 földfeletti), új bekötőúton: 3 db (NA100 földfeletti) án a PANNON-VÍZ Víz-, Csatornamű és Fürdő Zrt. Győri Üzemmérnöksége az alábbi tűzcsapokon készített vízhozamméréseket: 3

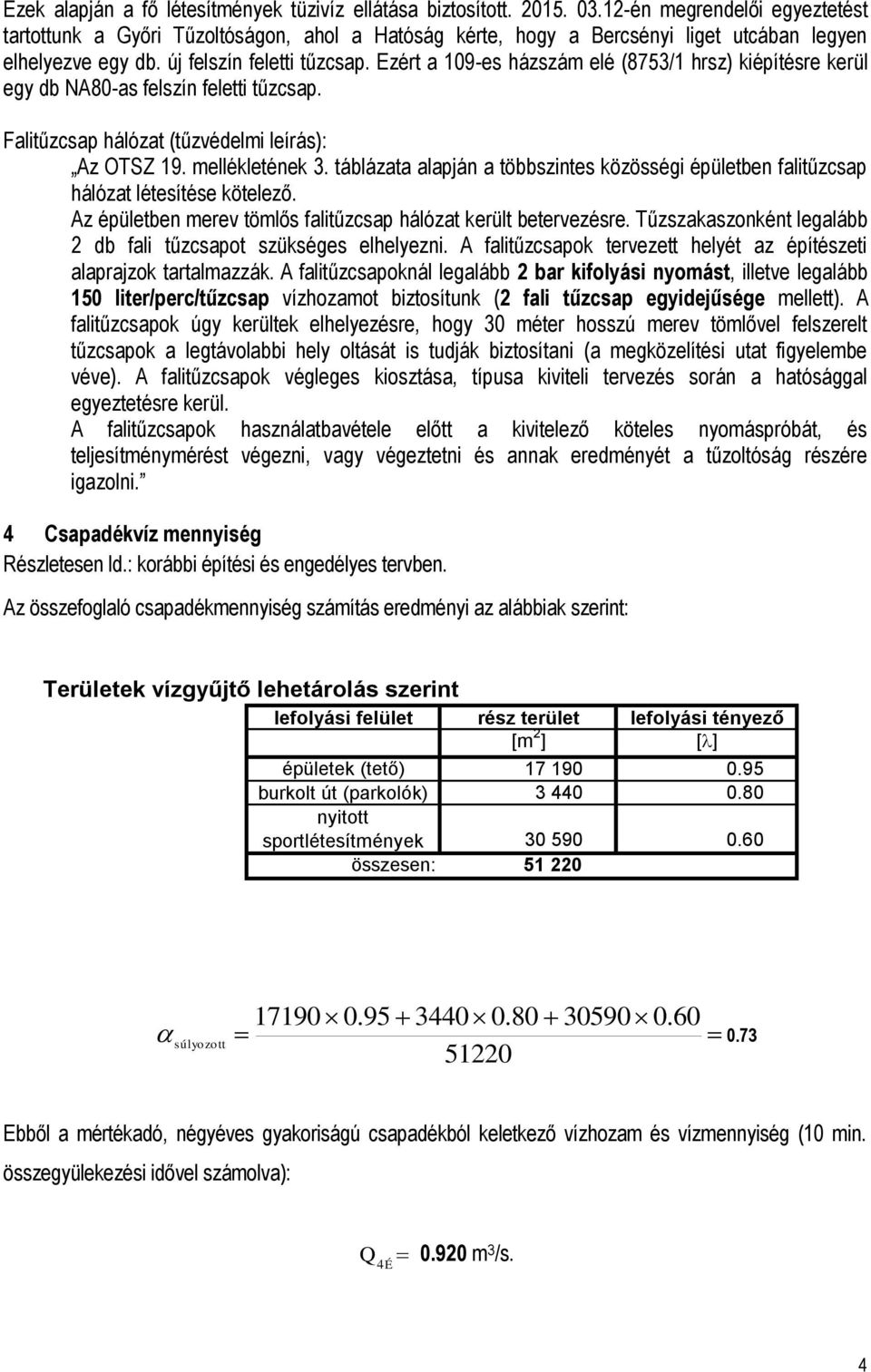

4 Ezek alapján a fő létesítmények tüzivíz ellátása biztosított én megrendelői egyeztetést tartottunk a Győri Tűzoltóságon, ahol a Hatóság kérte, hogy a Bercsényi liget utcában legyen elhelyezve egy db. új felszín feletti tűzcsap. Ezért a 109-es házszám elé (8753/1 hrsz) kiépítésre kerül egy db NA80-as felszín feletti tűzcsap. Falitűzcsap hálózat (tűzvédelmi leírás): Az OTSZ 19. mellékletének 3. táblázata alapján a többszintes közösségi épületben falitűzcsap hálózat létesítése kötelező. Az épületben merev tömlős falitűzcsap hálózat került betervezésre. Tűzszakaszonként legalább 2 db fali tűzcsapot szükséges elhelyezni. A falitűzcsapok tervezett helyét az építészeti alaprajzok tartalmazzák. A falitűzcsapoknál legalább 2 bar kifolyási nyomást, illetve legalább 150 liter/perc/tűzcsap vízhozamot biztosítunk (2 fali tűzcsap egyidejűsége mellett). A falitűzcsapok úgy kerültek elhelyezésre, hogy 30 méter hosszú merev tömlővel felszerelt tűzcsapok a legtávolabbi hely oltását is tudják biztosítani (a megközelítési utat figyelembe véve). A falitűzcsapok végleges kiosztása, típusa kiviteli tervezés során a hatósággal egyeztetésre kerül. A falitűzcsapok használatbavétele előtt a kivitelező köteles nyomáspróbát, és teljesítménymérést végezni, vagy végeztetni és annak eredményét a tűzoltóság részére igazolni. 4 Csapadékvíz mennyiség Részletesen ld.: korábbi építési és engedélyes tervben. Az összefoglaló csapadékmennyiség számítás eredményi az alábbiak szerint: Területek vízgyűjtő lehetárolás szerint lefolyási felület rész terület lefolyási tényező [m 2 ] [l] épületek (tető) burkolt út (parkolók) nyitott sportlétesítmények összesen: súlyozott Ebből a mértékadó, négyéves gyakoriságú csapadékból keletkező vízhozam és vízmennyiség (10 min. összegyülekezési idővel számolva): Q 4 É m 3 /s. 4

Ezért a 109-es házszám elé (8753/1 hrsz) kiépítésre kerül egy db NA80-as felszín feletti tűzcsap. Falitűzcsap hálózat (tűzvédelmi leírás): Az OTSZ 19. mellékletének 3.

5 V m 3. É A fentebbi mennyiségből az útfelületre (~3440m 2 ) jutó mértékadó hozam: Q 4É m 3 /s (63 l/s). A tervezett módosítás a telken belüli csapadákvíz elfolyási viszonyokat nem változatja meg! 5 Vízellátás A sportlétesítmények kommunális és belső tűzivíz ellátását az új bekötőúton kiépített d225pe vezetéken létesített d160pe meglévő leágazásról lehet megoldani. A tervezett bekötés a leágazástól indulva d160 PE kommunális vízbekötés és d125 PE tüzivíz bekötés. A vízmérő helyen a kommunális ágra ZENNER NA100 WPV-MFD kombinált vízmérő, a tüzivíz ágra ZENNER NA100-as nagyvízmérő kerül beépítésre visszacsapóval. A vízmérő akna belmérete 3.40X1.50m mélysége 1.90 (belmérete: 1.40). Az aknát felúszás ellen kellett méretezni, ezért 20 cm-es leterhelő betonsáv kerül a fenékre, valamint az erősített födémlemez is hozzájárul a leterheléshez. A vízmérő helyről ágazik még le a tervezett szökőkút d40 PE vezetéke is. Mivel vízbetáplálás csak két helyen lesz, egy ágvezeték került kiépítésre, az Atlétika csarnok kiszakaszolható. A tervezett módosítás a vízigényeket, korábban tervezett bekötéseket nem érinti, az építmény vízellátása biztosítható! 6 Szennyvízelvezetés A kommunális vízhasználatból szennyvíz keletkezik. A tervezett létesítmény szennyvízelvezetését gravitációs úton a Bercsényi liget utcában meglévő NA200 KG-PVC gerinc vezetéken lévő aknákra vezetjük két helyen. A tervezett gyűjtővezetékek D KG-PVC vezetékkel épülnek ki. A közcsatornába bocsátható szennyvíz megengedett szennyezőanyag tartalma: biológiailag bontható KOKk 750 mg/l BOI5 365 mg/l SZOE 50 mg/l ammónia-ammónium nitrogén 31 mg/l cink 2 mg/l összes foszfor 15 mg/l egyéb komponensek a 28/2004 (XII.25.) KvVM együttes rendelet szerint. A tervezett módosítás a vízigényeket, korábban tervezett bekötéseket nem érinti, az építmény szennyvízelvezetése biztosítható! 7 Csapadékvíz-elvezetés A tervezési területre lehulló csapadékvizet az összegyűjtés módjától függően el kell szikkasztani, fel kell használni, vagy el kell vezetni. A zöld (vagy murvás) felületre hulló csapadékvizek közvetlenül elszikkadnak, feladat a burkolt felületekről történő csapadékvíz gyűjtés. 5

5 Vízellátás A sportlétesítmények kommunális és belső tűzivíz ellátását az új bekötőúton kiépített d225pe vezetéken létesített d160pe meglévő leágazásról lehet megoldani.

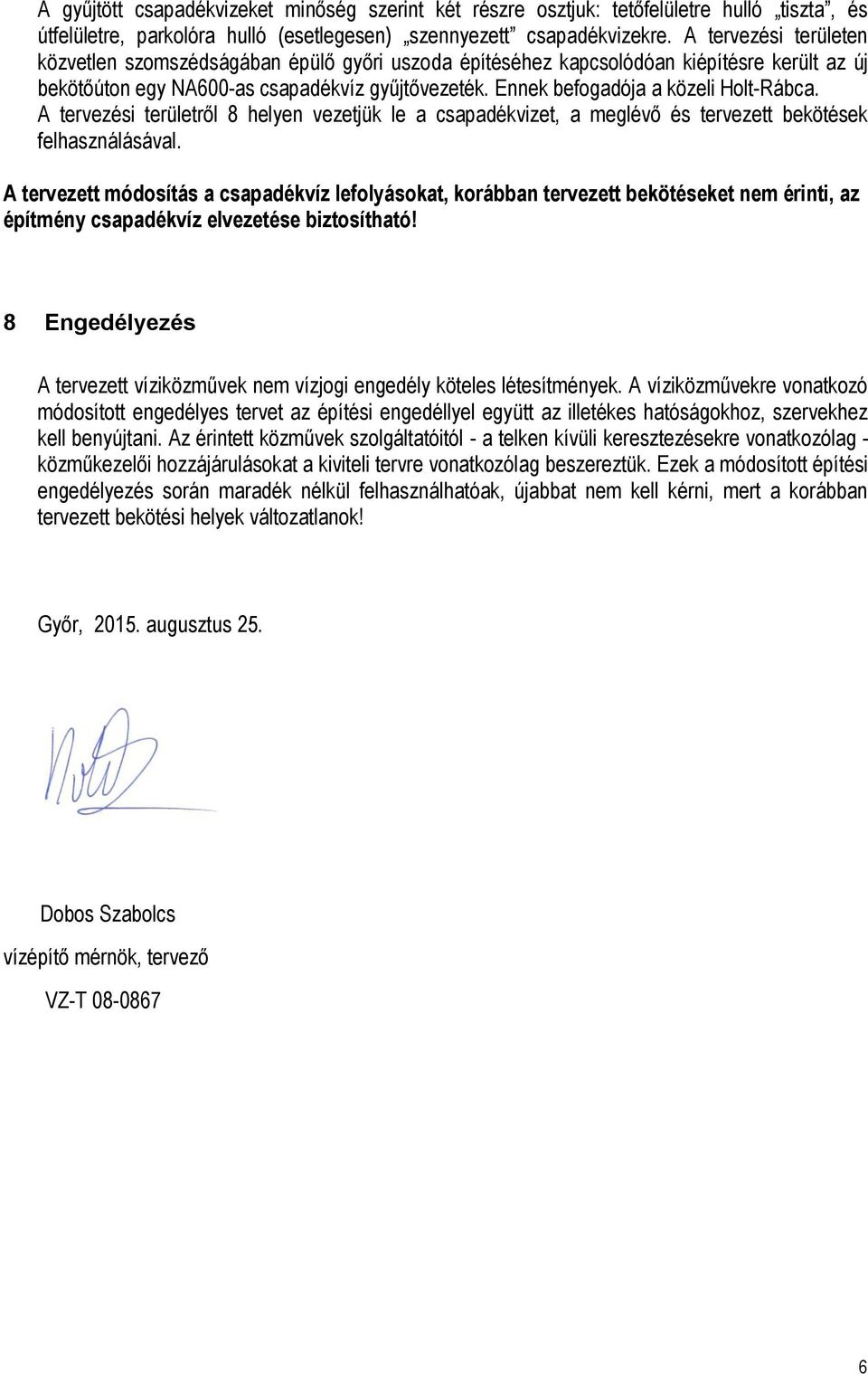

6 A gyűjtött csapadékvizeket minőség szerint két részre osztjuk: tetőfelületre hulló tiszta, és útfelületre, parkolóra hulló (esetlegesen) szennyezett csapadékvizekre. A tervezési területen közvetlen szomszédságában épülő győri uszoda építéséhez kapcsolódóan kiépítésre került az új bekötőúton egy NA600-as csapadékvíz gyűjtővezeték. Ennek befogadója a közeli Holt-Rábca. A tervezési területről 8 helyen vezetjük le a csapadékvizet, a meglévő és tervezett bekötések felhasználásával. A tervezett módosítás a csapadékvíz lefolyásokat, korábban tervezett bekötéseket nem érinti, az építmény csapadékvíz elvezetése biztosítható! 8 Engedélyezés A tervezett víziközművek nem vízjogi engedély köteles létesítmények. A víziközművekre vonatkozó módosított engedélyes tervet az építési engedéllyel együtt az illetékes hatóságokhoz, szervekhez kell benyújtani. Az érintett közművek szolgáltatóitól - a telken kívüli keresztezésekre vonatkozólag - közműkezelői hozzájárulásokat a kiviteli tervre vonatkozólag beszereztük. Ezek a módosított építési engedélyezés során maradék nélkül felhasználhatóak, újabbat nem kell kérni, mert a korábban tervezett bekötési helyek változatlanok! Győr, augusztus 25. Dobos Szabolcs vízépítő mérnök, tervező VZ-T

Ennek befogadója a közeli Holt-Rábca. A tervezési területről 8 helyen vezetjük le a csapadékvizet, a meglévő és tervezett bekötések felhasználásával.
