1 S4 EXPLORER S4 EXPLORER Használati és karbantatási kézikönyv Drift och Underhåll Obsługa i Konserwacja

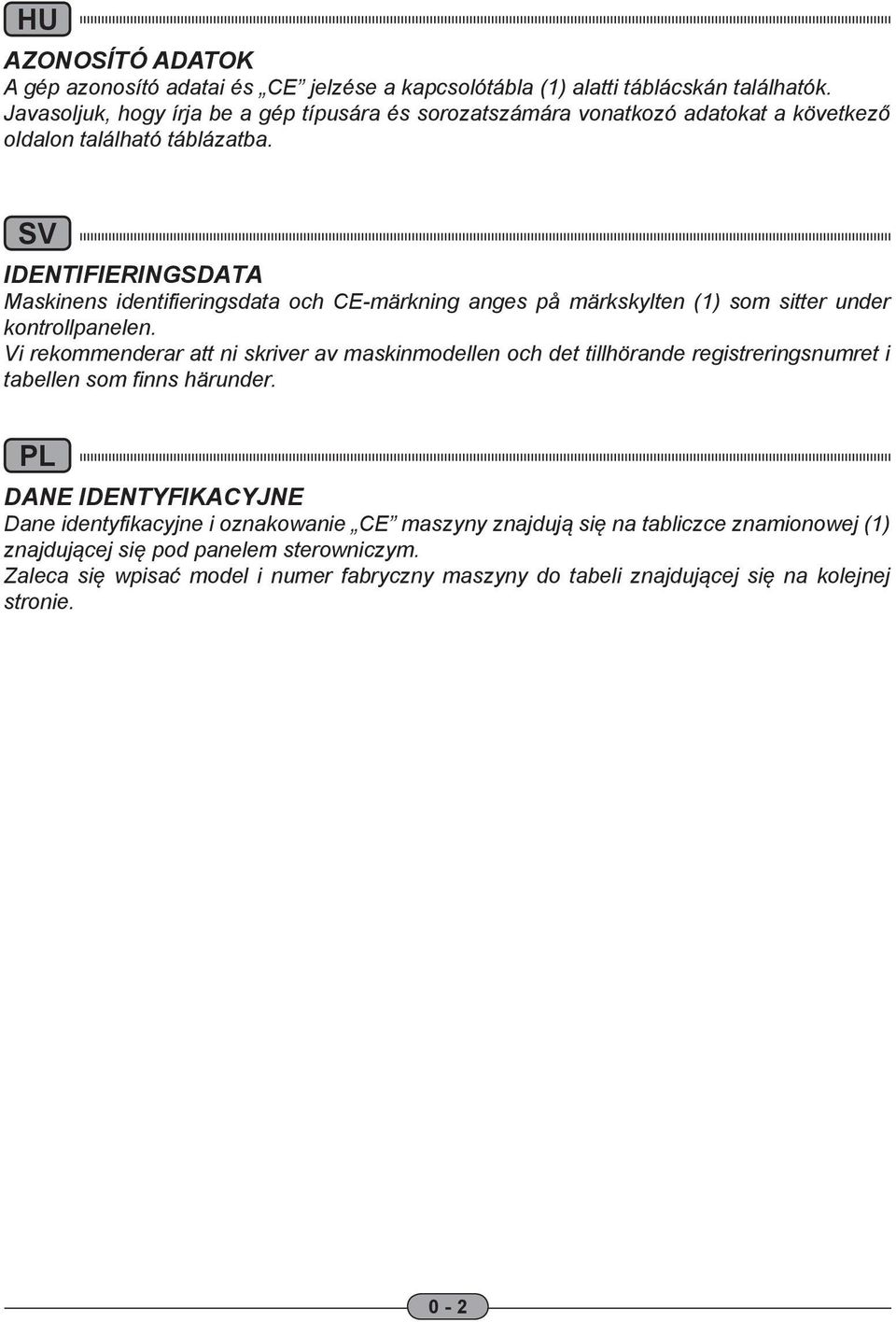

2 HU AZONOSÍTÓ ADATOK A gép azonosító adatai és CE jelzése a kapcsolótábla () alatti táblácskán találhatók. Javasoljuk, hogy írja be a gép típusára és sorozatszámára vonatkozó adatokat a következő oldalon található táblázatba. SV IDENTIFIERINGSDATA Maskinens identifieringsdata och CE-märkning anges på märkskylten () som sitter under kontrollpanelen. Vi rekommenderar att ni skriver av maskinmodellen och det tillhörande registreringsnumret i tabellen som finns härunder. PL DANE IDENTYFIKACYJNE Dane identyfikacyjne i oznakowanie CE maszyny znajdują się na tabliczce znamionowej () znajdującej się pod panelem sterowniczym. Zaleca się wpisać model i numer fabryczny maszyny do tabeli znajdującej się na kolejnej stronie. 0 -

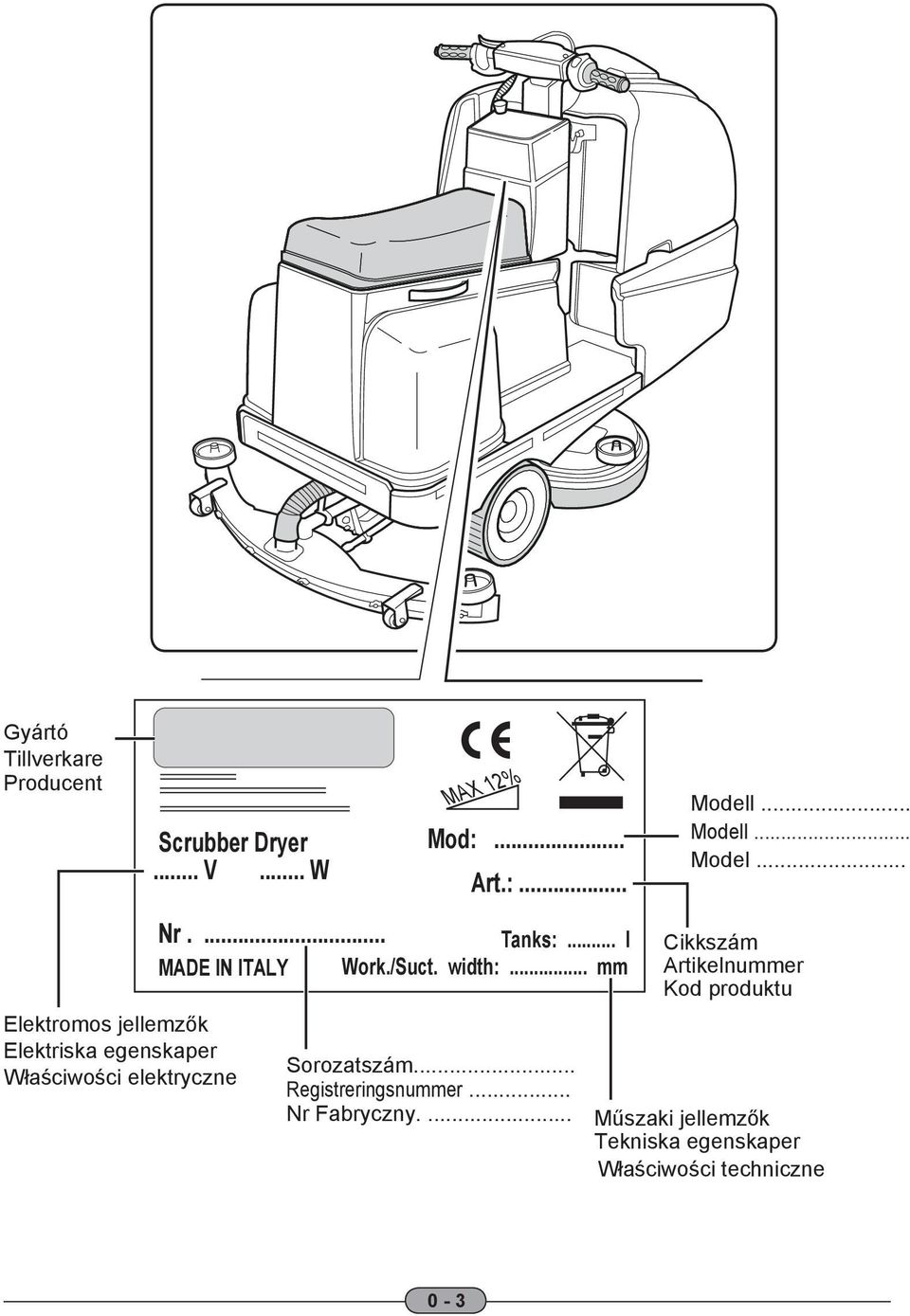

3 Gyártó Tillverkare Producent Scrubber Dryer... V... W Elektromos jellemzők Elektriska egenskaper Właściwości elektryczne MAX % Mod:... Art.:... Nr.... Tanks:... l MADE IN ITALY Work./Suct. width:... mm Sorozatszám... Registreringsnummer... Nr Fabryczny.... Modell... Modell... Model... Cikkszám Artikelnummer Kod produktu Műszaki jellemzők Tekniska egenskaper Właściwości techniczne 0-3

4 HU SV Magyar...HU - (Az eredeti utasítások forsdítása) Swedish... SV - (översättning av originalinstruktionerna) PL Polski...PL - (Tłumaczenie z oryginału instrukcji obsługi) 0-4

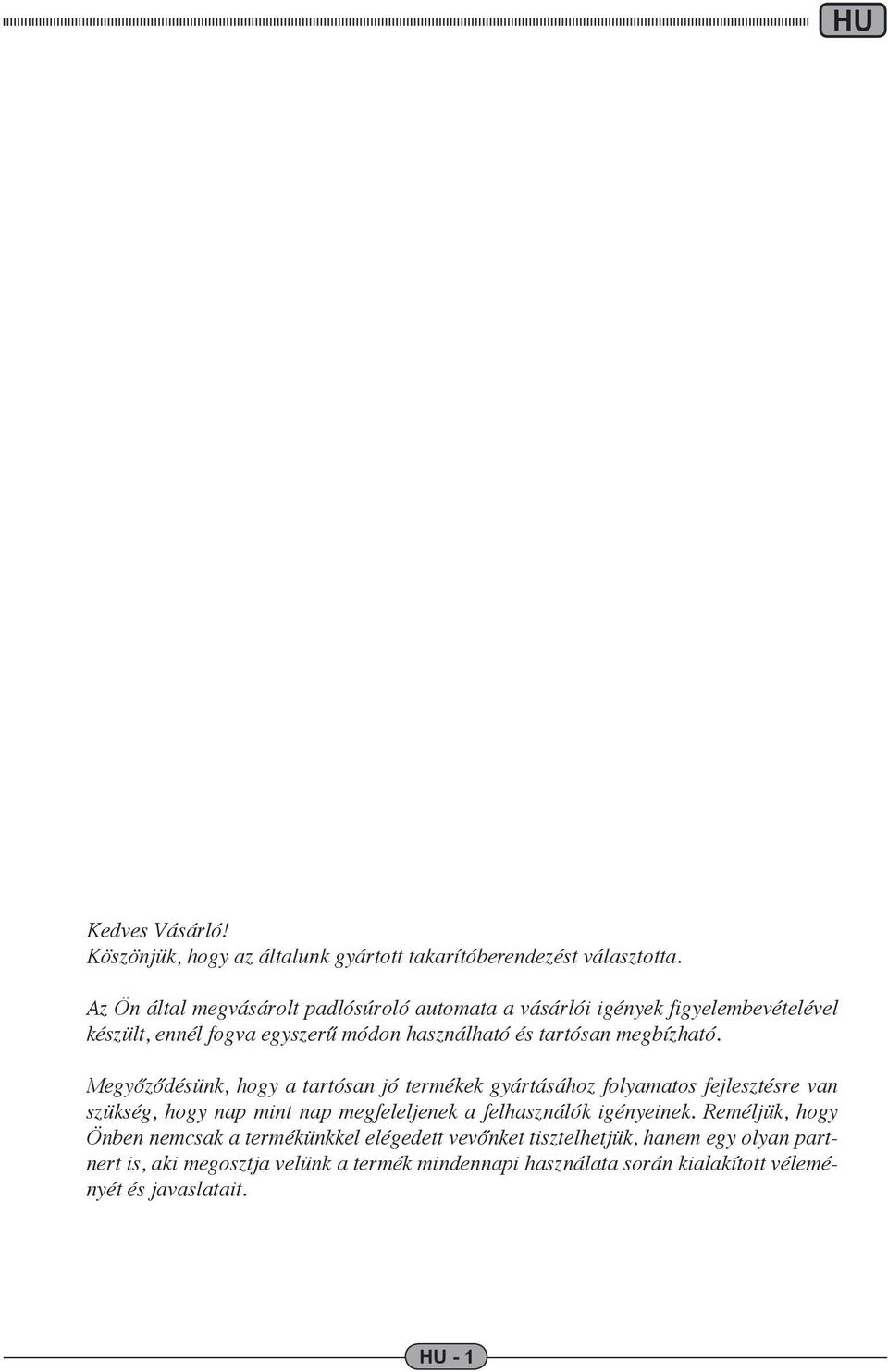

5 HU Kedves Vásárló! Köszönjük, hogy az általunk gyártott takarítóberendezést választotta. Az Ön által megvásárolt padlósúroló automata a vásárlói igények figyelembevételével készült, ennél fogva egyszerű módon használható és tartósan megbízható. Megyőződésünk, hogy a tartósan jó termékek gyártásához folyamatos fejlesztésre van szükség, hogy nap mint nap megfeleljenek a felhasználók igényeinek. Reméljük, hogy Önben nemcsak a termékünkkel elégedett vevőnket tisztelhetjük, hanem egy olyan partnert is, aki megosztja velünk a termék mindennapi használata során kialakított véleményét és javaslatait. HU -

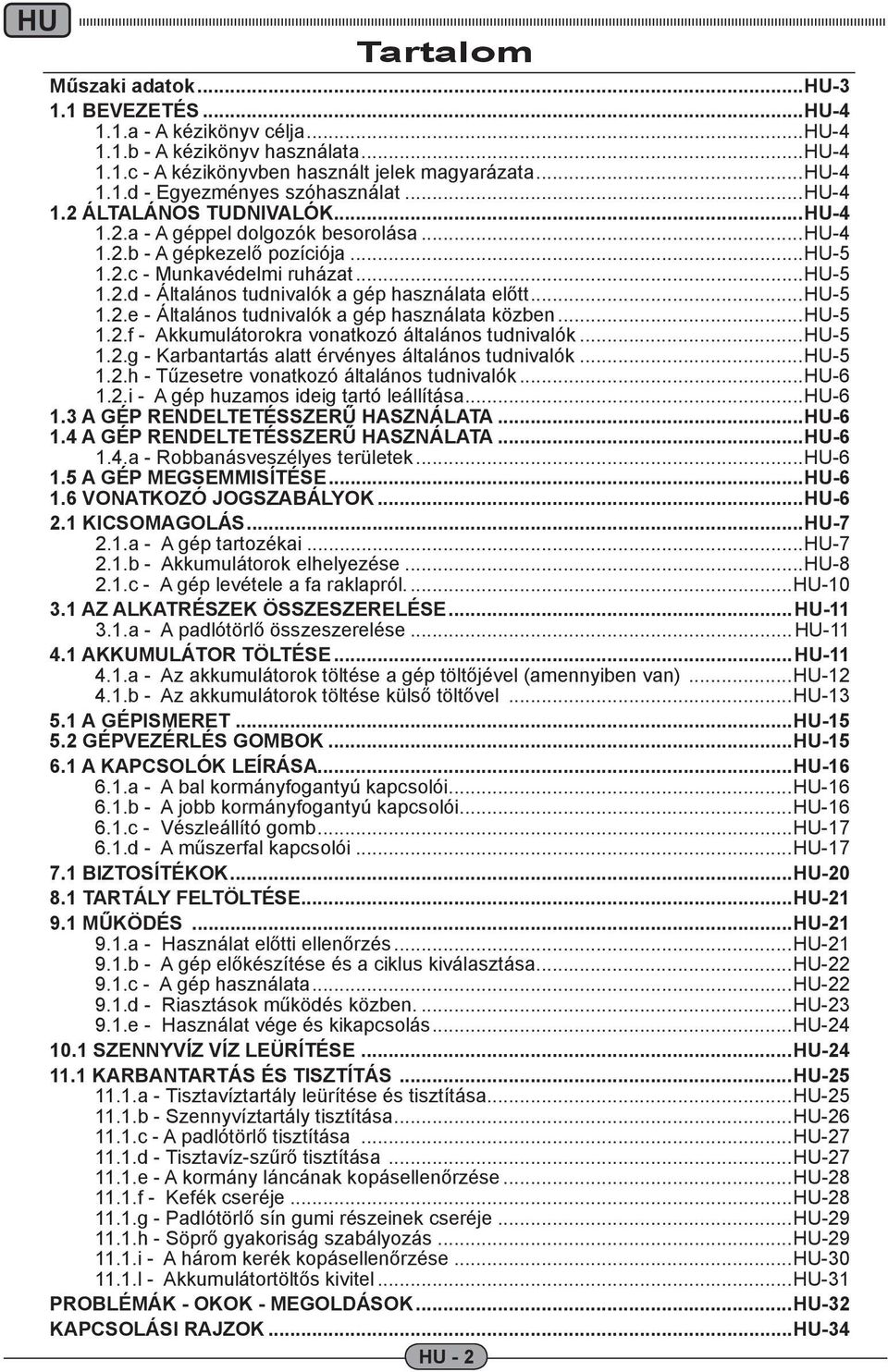

6 HU Tartalom Műszaki adatok...hu-3. BEVEZETÉS...HU-4..a - A kézikönyv célja...hu-4..b - A kézikönyv használata...hu-4..c - A kézikönyvben használt jelek magyarázata...hu-4..d - Egyezményes szóhasználat...hu-4. ÁLTALÁNOS TUDNIVALÓK...HU-4..a - A géppel dolgozók besorolása...hu-4..b - A gépkezelő pozíciója...hu-5..c - Munkavédelmi ruházat...hu-5..d - Általános tudnivalók a gép használata előtt...hu-5..e - Általános tudnivalók a gép használata közben...hu-5..f - Akkumulátorokra vonatkozó általános tudnivalók...hu-5..g - Karbantartás alatt érvényes általános tudnivalók...hu-5..h - Tűzesetre vonatkozó általános tudnivalók...hu-6..i - A gép huzamos ideig tartó leállítása...hu-6.3 A GÉP RENDELTETÉSSZERŰ HASZNÁLATA...HU-6.4 A GÉP RENDELTETÉSSZERŰ HASZNÁLATA...HU-6.4.a - Robbanásveszélyes területek...hu-6.5 A GÉP MEGSEMMISÍTÉSE...HU-6.6 VONATKOZÓ JOGSZABÁLYOK...HU-6. KICSOMAGOLÁS...HU-7..a - A gép tartozékai...hu-7..b - Akkumulátorok elhelyezése...hu-8..c - A gép levétele a fa raklapról...hu-0 3. AZ ALKATRÉSZEK ÖSSZESZERELÉSE...HU- 3..a - A padlótörlő összeszerelése...hu- 4. AKKUMULÁTOR TÖLTÉSE...HU- 4..a - Az akkumulátorok töltése a gép töltőjével (amennyiben van)...hu- 4..b - Az akkumulátorok töltése külső töltővel...hu-3 5. A GÉPISMERET...HU-5 5. GÉPVEZÉRLÉS GOMBOK...HU-5 6. A KAPCSOLÓK LEÍRÁSA...HU-6 6..a - A bal kormányfogantyú kapcsolói...hu-6 6..b - A jobb kormányfogantyú kapcsolói...hu-6 6..c - Vészleállító gomb...hu-7 6..d - A műszerfal kapcsolói...hu-7 7. BIZTOSÍTÉKOK...HU-0 8. TARTÁLY FELTÖLTÉSE...HU- 9. MŰKÖDÉS...HU- 9..a - Használat előtti ellenőrzés...hu- 9..b - A gép előkészítése és a ciklus kiválasztása...hu- 9..c - A gép használata...hu- 9..d - Riasztások működés közben...hu-3 9..e - Használat vége és kikapcsolás...hu-4 0. SZENNYVÍZ VÍZ LEÜRÍTÉSE...HU-4. KARBANTARTÁS ÉS TISZTÍTÁS...HU-5..a - Tisztavíztartály leürítése és tisztítása...hu-5..b - Szennyvíztartály tisztítása...hu-6..c - A padlótörlő tisztítása...hu-7..d - Tisztavíz-szűrő tisztítása...hu-7..e - A kormány láncának kopásellenőrzése...hu-8..f - Kefék cseréje...hu-8..g - Padlótörlő sín gumi részeinek cseréje...hu-9..h - Söprő gyakoriság szabályozás...hu-9..i - A három kerék kopásellenőrzése...hu-30..l - Akkumulátortöltős kivitel...hu-3 PROBLÉMÁK - OKOK - MEGOLDÁSOK...HU-3 KAPCSOLÁSI RAJZOK...HU-34 HU -

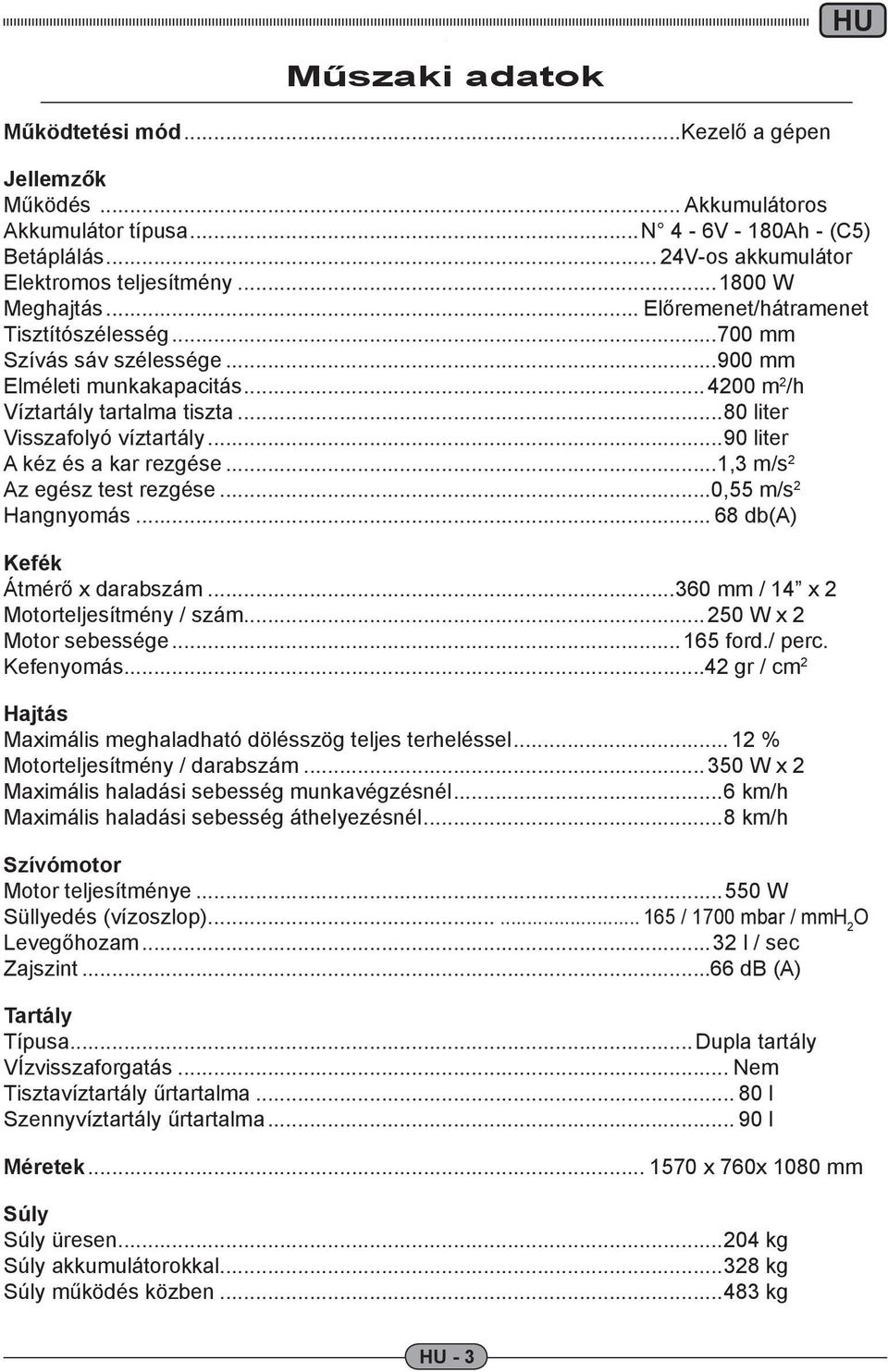

7 HU Műszaki adatok Működtetési mód...kezelő a gépen Jellemzők Működés... Akkumulátoros Akkumulátor típusa...n 4-6V - 80Ah - (C5) Betáplálás... 4V-os akkumulátor Elektromos teljesítmény W Meghajtás... Előremenet/hátramenet Tisztítószélesség mm Szívás sáv szélessége mm Elméleti munkakapacitás m /h Víztartály tartalma tiszta...80 liter Visszafolyó víztartály...90 liter A kéz és a kar rezgése...,3 m/s Az egész test rezgése...0,55 m/s Hangnyomás db(a) Kefék Átmérő x darabszám mm / 4 x Motorteljesítmény / szám...50 W x Motor sebessége...65 ford./ perc. Kefenyomás...4 gr / cm Hajtás Maximális meghaladható dölésszög teljes terheléssel... % Motorteljesítmény / darabszám W x Maximális haladási sebesség munkavégzésnél...6 km/h Maximális haladási sebesség áthelyezésnél...8 km/h Szívómotor Motor teljesítménye W Süllyedés (vízoszlop) / 700 mbar / mmh O Levegőhozam...3 l / sec Zajszint...66 db (A) Tartály Típusa...Dupla tartály VÍzvisszaforgatás... Nem Tisztavíztartály űrtartalma l Szennyvíztartály űrtartalma l Méretek x 760x 080 mm Súly Súly üresen...04 kg Súly akkumulátorokkal...38 kg Súly működés közben kg HU - 3

8 HU. - BEVEZETÉS A kézikönyv a gép szerves részét képezi, ezért mindenki (gépkezelők és karbantartók) számára elérhető, biztonságos helyen kell tárolni a gép teljes élettartamára, egészen a megsemmisítéséig...a - A kézikönyv célja A kézikönyv tartalmazza a gép beüzemeléséhez, használatához és karbantartásához szükséges utasításokat. Kérjük figyelmesen olvassa el az utasításokat, és szigorúan tartsa be a kézikönyvben leírt biztonsági szabályokat. Az utasítások/szabályok figyelmen kívül hagyása a gépben károkat vagy a kezelő sérülését okozhatja, amelyekért a Gyártó semmilyen körülmények között nem vonható felelősségre. A kézikönyvben leírt biztonsági útmutatások kiegészítik, és NEM HELYETTESÍTIK az adott országban érvényben levő jogszabályokat...b - A kézikönyv használata A kézikönyvet a gép ismeretét és használatát követő logika szerint osztottuk fejezetekre. A keresés megkönnyítésére, először nézzük meg a kézikönyv elején található TARTA- LOMJEGYZÉKET...c - A kézikönyvben használt jelek magyarázata A biztonságos munkavégzésre, a karbantartásra stb. vonatkozó információk és eljárások kiemelésére a következő jeleket használtuk a kézikönyvben: VESZÉLY: A gépkezelő és/vagy harmadik személyek testi épségét veszélyeztető súlyos, akár halálos kimenetű veszélyre figyelmeztet. FIGYELMEZTETÉS: Nagyon fontos információk, melyek a gép és üzemi környezete súlyos károsodásának elkerülését szolgálják. HU - 4 MEGJEGYZÉS: A gép megfelelő működésére vonatkozó kiegészítő információk, vagy általános jellegű tudnivalók...d - Egyezményes szóhasználat Az olyan irányjelölések, mint elülső, hátsó, előre, hátra, felső, alsó, bal és jobb az olyan kezelőre vonatkoznak, aki vezetési pozícióban ül, kezét a működtető karon tartva. Az egyszerűség kedvéért a modell kereskedelmi elnevezését Gép szóval helyettesítettük.. - ÁLTALÁNOS TUDNIVALÓK A gép üzembe helyezése, használata és karbantartása előtt a géppel dolgozó személyeknek (gépfelelősök és kezelők) meg kell ismerniük a kézikönyvben leírt eljárásokat és biztonsági óvintézkedéseket. A kézikönyvben és az esetleges csatolt dokumentációban tartalmazott összes előírást be kell tartani. VESZÉLY: A gépet hozzá nem értő személyek, gyermekek, vagy mozgássérültek nem használhatják...a - A géppel dolgozók besorolása Gépkezelő A gépkezelő az a személy, aki képes elvégezni a gépen az egyszerű működtetési műveleteket és a műszak után szükséges tisztítási műveleteket. Villanyszerelő/gépszerelő karbantartó Szakképzett személy, aki el tudja végezni a védőburkolatok eltávolítását igénylő különféle javításokat vagy alkatrészcseréket a gépen.

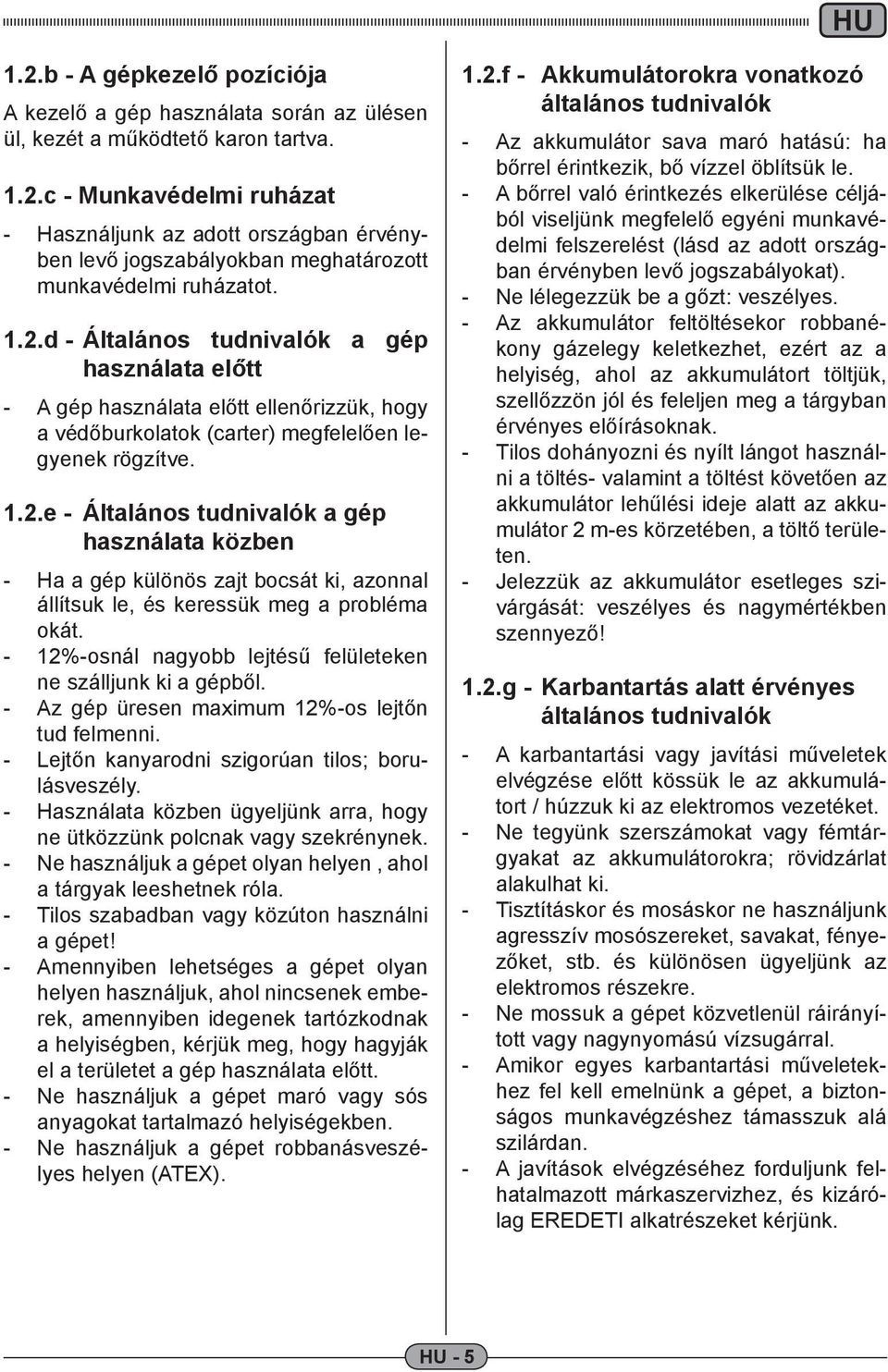

9 HU..b - A gépkezelő pozíciója A kezelő a gép használata során az ülésen ül, kezét a működtető karon tartva...c - Munkavédelmi ruházat - Használjunk az adott országban érvényben levő jogszabályokban meghatározott munkavédelmi ruházatot...d - Általános tudnivalók a gép használata előtt - A gép használata előtt ellenőrizzük, hogy a védőburkolatok (carter) megfelelően legyenek rögzítve...e - Általános tudnivalók a gép használata közben - Ha a gép különös zajt bocsát ki, azonnal állítsuk le, és keressük meg a probléma okát. - %-osnál nagyobb lejtésű felületeken ne szálljunk ki a gépből. - Az gép üresen maximum %-os lejtőn tud felmenni. - Lejtőn kanyarodni szigorúan tilos; borulásveszély. - Használata közben ügyeljünk arra, hogy ne ütközzünk polcnak vagy szekrénynek. - Ne használjuk a gépet olyan helyen, ahol a tárgyak leeshetnek róla. - Tilos szabadban vagy közúton használni a gépet! - Amennyiben lehetséges a gépet olyan helyen használjuk, ahol nincsenek emberek, amennyiben idegenek tartózkodnak a helyiségben, kérjük meg, hogy hagyják el a területet a gép használata előtt. - Ne használjuk a gépet maró vagy sós anyagokat tartalmazó helyiségekben. - Ne használjuk a gépet robbanásveszélyes helyen (ATEX)...f - Akkumulátorokra vonatkozó általános tudnivalók - Az akkumulátor sava maró hatású: ha bőrrel érintkezik, bő vízzel öblítsük le. - A bőrrel való érintkezés elkerülése céljából viseljünk megfelelő egyéni munkavédelmi felszerelést (lásd az adott országban érvényben levő jogszabályokat). - Ne lélegezzük be a gőzt: veszélyes. - Az akkumulátor feltöltésekor robbanékony gázelegy keletkezhet, ezért az a helyiség, ahol az akkumulátort töltjük, szellőzzön jól és feleljen meg a tárgyban érvényes előírásoknak. - Tilos dohányozni és nyílt lángot használni a töltés- valamint a töltést követően az akkumulátor lehűlési ideje alatt az akkumulátor m-es körzetében, a töltő területen. - Jelezzük az akkumulátor esetleges szivárgását: veszélyes és nagymértékben szennyező!..g - Karbantartás alatt érvényes általános tudnivalók - A karbantartási vagy javítási műveletek elvégzése előtt kössük le az akkumulátort / húzzuk ki az elektromos vezetéket. - Ne tegyünk szerszámokat vagy fémtárgyakat az akkumulátorokra; rövidzárlat alakulhat ki. - Tisztításkor és mosáskor ne használjunk agresszív mosószereket, savakat, fényezőket, stb. és különösen ügyeljünk az elektromos részekre. - Ne mossuk a gépet közvetlenül ráirányított vagy nagynyomású vízsugárral. - Amikor egyes karbantartási műveletekhez fel kell emelnünk a gépet, a biztonságos munkavégzéshez támasszuk alá szilárdan. - A javítások elvégzéséhez forduljunk felhatalmazott márkaszervizhez, és kizárólag EREDETI alkatrészeket kérjünk. HU - 5

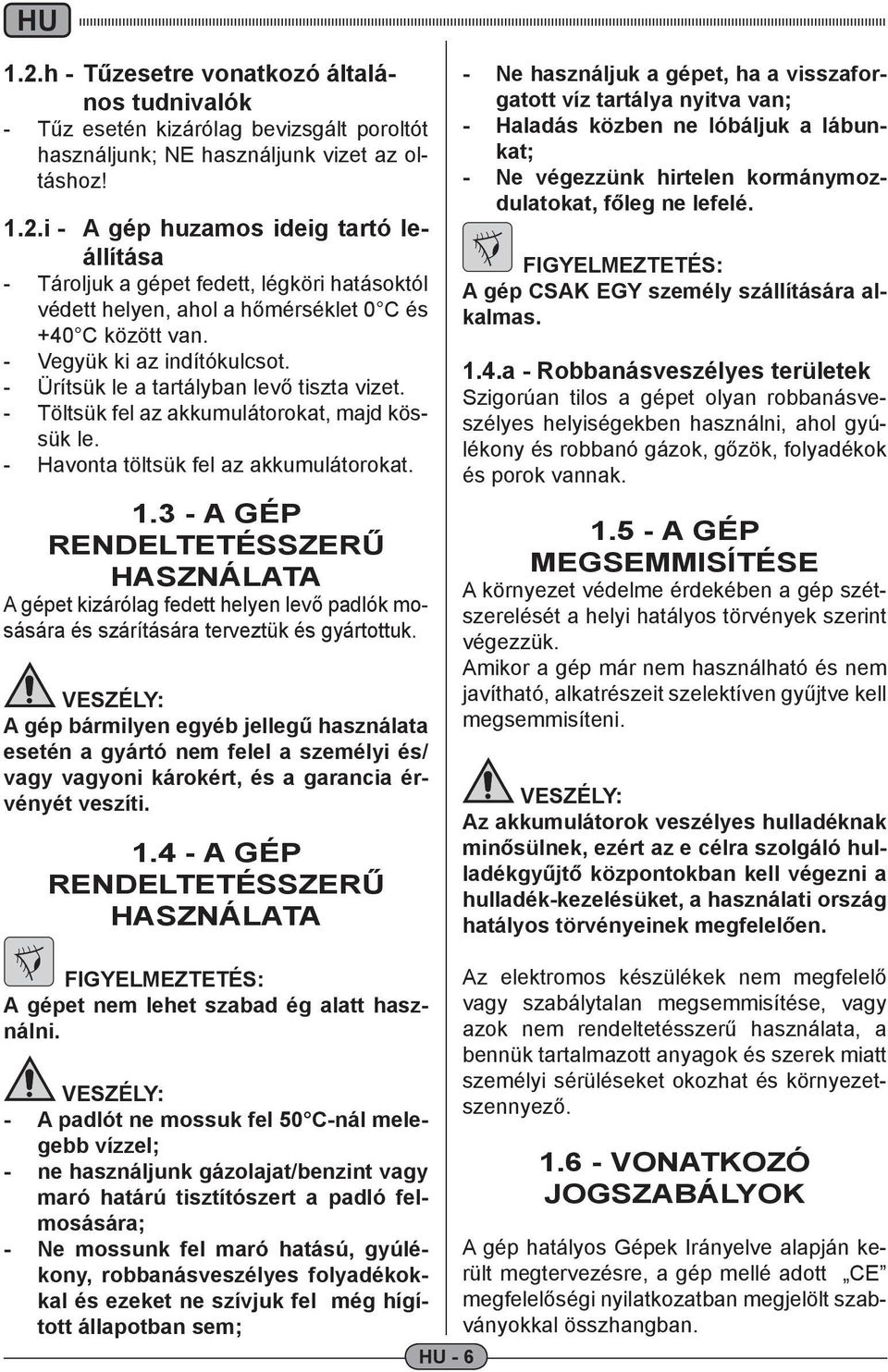

10 HU..h - Tűzesetre vonatkozó általános tudnivalók - Tűz esetén kizárólag bevizsgált poroltót használjunk; NE használjunk vizet az oltáshoz!..i - A gép huzamos ideig tartó leállítása - Tároljuk a gépet fedett, légköri hatásoktól védett helyen, ahol a hőmérséklet 0 C és +40 C között van. - Vegyük ki az indítókulcsot. - Ürítsük le a tartályban levő tiszta vizet. - Töltsük fel az akkumulátorokat, majd kössük le. - Havonta töltsük fel az akkumulátorokat..3 - A GÉP RENDELTETÉSSZERŰ HASZNÁLATA A gépet kizárólag fedett helyen levő padlók mosására és szárítására terveztük és gyártottuk. VESZÉLY: A gép bármilyen egyéb jellegű használata esetén a gyártó nem felel a személyi és/ vagy vagyoni károkért, és a garancia érvényét veszíti..4 - A GÉP RENDELTETÉSSZERŰ HASZNÁLATA - Ne használjuk a gépet, ha a visszaforgatott víz tartálya nyitva van; - Haladás közben ne lóbáljuk a lábunkat; - Ne végezzünk hirtelen kormánymozdulatokat, főleg ne lefelé. FIGYELMEZTETÉS: A gép CSAK EGY személy szállítására alkalmas..4.a - Robbanásveszélyes területek Szigorúan tilos a gépet olyan robbanásveszélyes helyiségekben használni, ahol gyúlékony és robbanó gázok, gőzök, folyadékok és porok vannak..5 - A GÉP MEGSEMMISÍTÉSE A környezet védelme érdekében a gép szétszerelését a helyi hatályos törvények szerint végezzük. Amikor a gép már nem használható és nem javítható, alkatrészeit szelektíven gyűjtve kell megsemmisíteni. VESZÉLY: Az akkumulátorok veszélyes hulladéknak minősülnek, ezért az e célra szolgáló hulladékgyűjtő központokban kell végezni a hulladék-kezelésüket, a használati ország hatályos törvényeinek megfelelően. FIGYELMEZTETÉS: A gépet nem lehet szabad ég alatt használni. VESZÉLY: - A padlót ne mossuk fel 50 C-nál melegebb vízzel; - ne használjunk gázolajat/benzint vagy maró határú tisztítószert a padló felmosására; - Ne mossunk fel maró hatású, gyúlékony, robbanásveszélyes folyadékokkal és ezeket ne szívjuk fel még hígított állapotban sem; HU - 6 Az elektromos készülékek nem megfelelő vagy szabálytalan megsemmisítése, vagy azok nem rendeltetésszerű használata, a bennük tartalmazott anyagok és szerek miatt személyi sérüléseket okozhat és környezetszennyező..6 - VONATKOZÓ JOGSZABÁLYOK A gép hatályos Gépek Irányelve alapján került megtervezésre, a gép mellé adott CE megfelelőségi nyilatkozatban megjelölt szabványokkal összhangban.

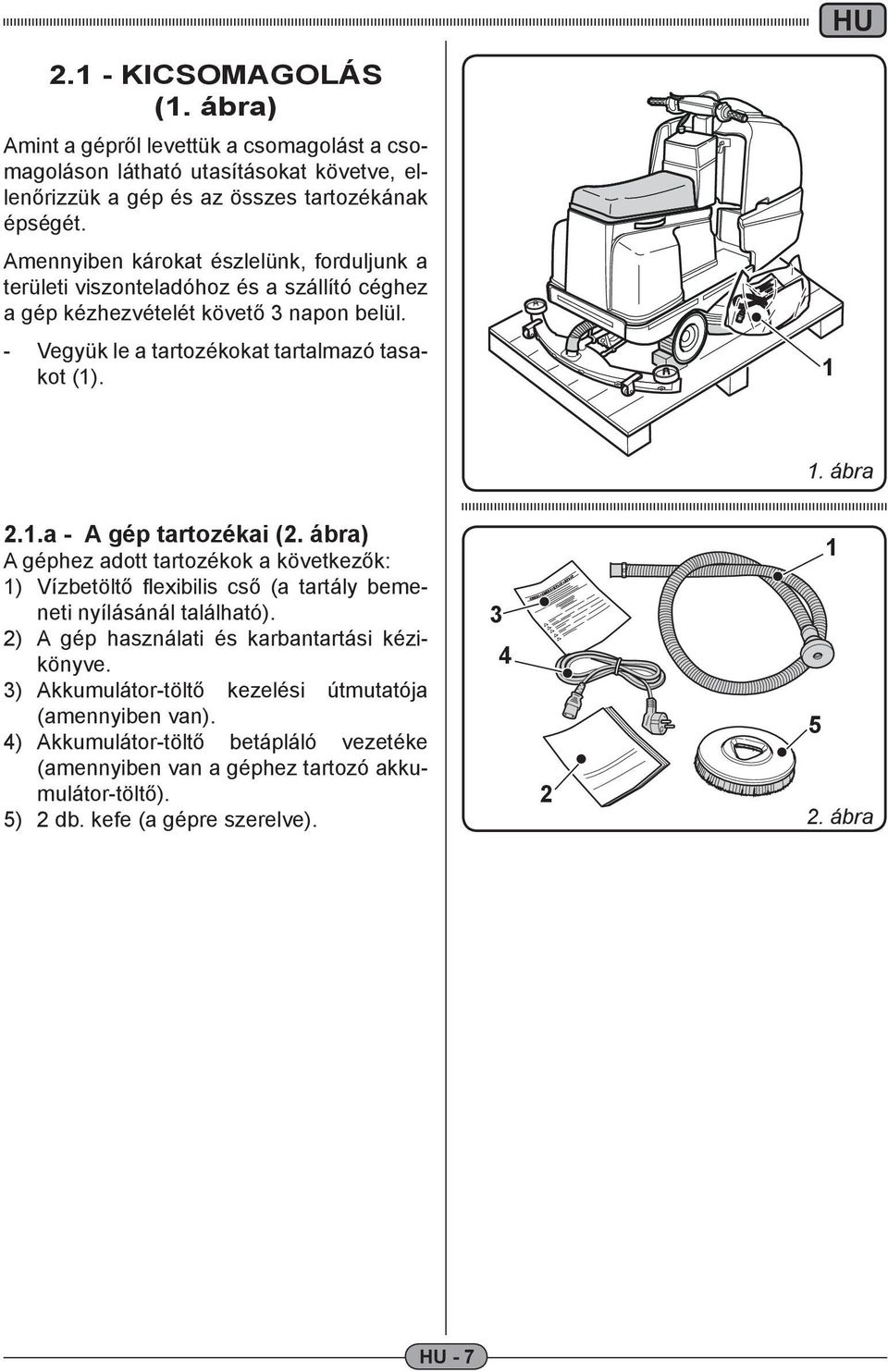

11 HU. - KICSOMAGOLÁS (. ábra) Amint a gépről levettük a csomagolást a csomagoláson látható utasításokat követve, ellenőrizzük a gép és az összes tartozékának épségét. Amennyiben károkat észlelünk, forduljunk a területi viszonteladóhoz és a szállító céghez a gép kézhezvételét követő 3 napon belül. - Vegyük le a tartozékokat tartalmazó tasakot ().. Fig. ábra..a - A gép tartozékai (. ábra) A géphez adott tartozékok a következők: ) Vízbetöltő flexibilis cső (a tartály bemeneti nyílásánál található). ) A gép használati és karbantartási kézikönyve. 3) Akkumulátor-töltő kezelési útmutatója (amennyiben van). 4) Akkumulátor-töltő betápláló vezetéke (amennyiben van a géphez tartozó akkumulátor-töltő). 5) db. kefe (a gépre szerelve) Fig. ábra HU - 7

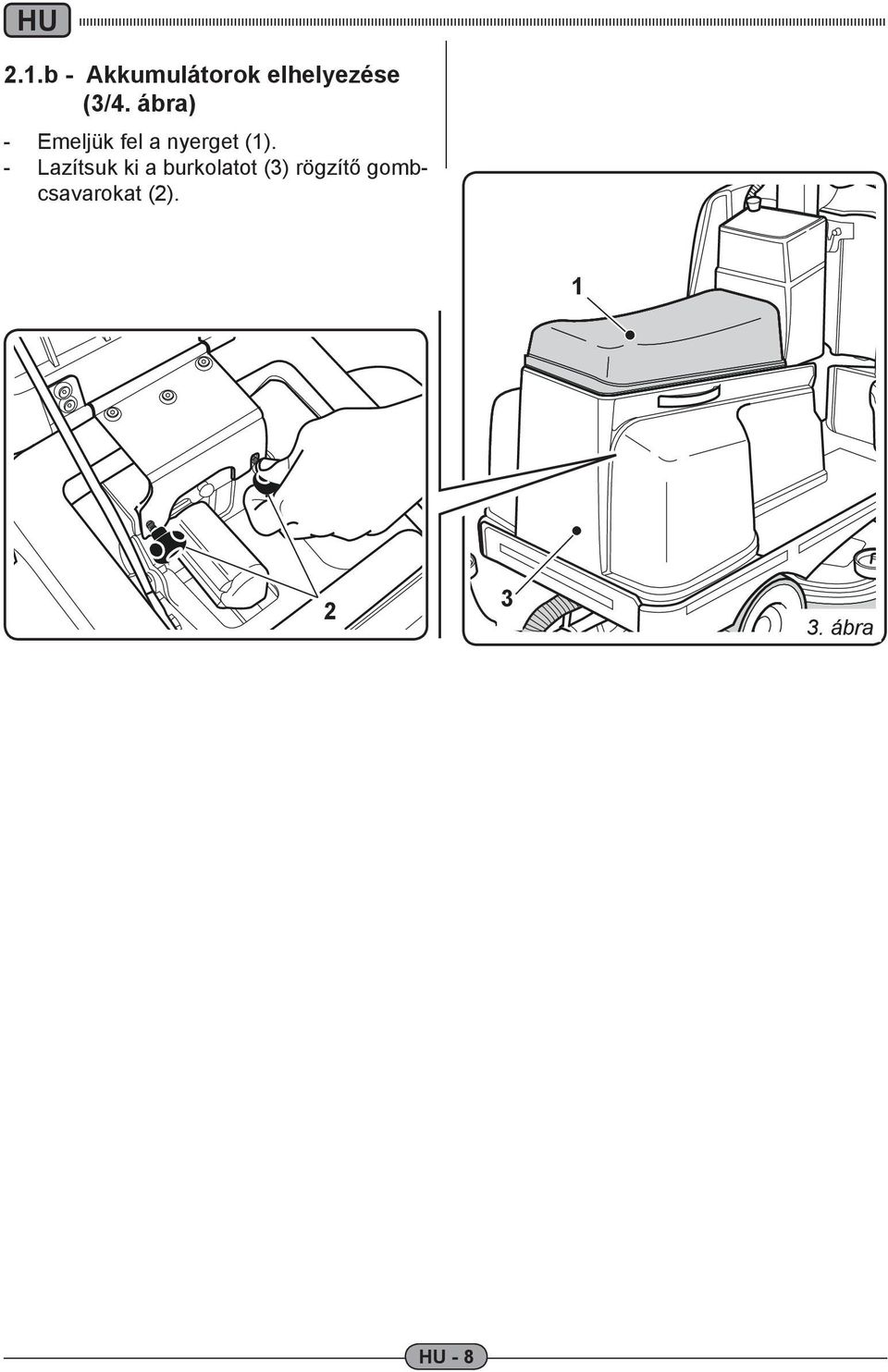

12 HU..b - Akkumulátorok elhelyezése (3/4. ábra) - Emeljük fel a nyerget (). - Lazítsuk ki a burkolatot (3) rögzítő gombcsavarokat () Fig. ábra 3 HU - 8

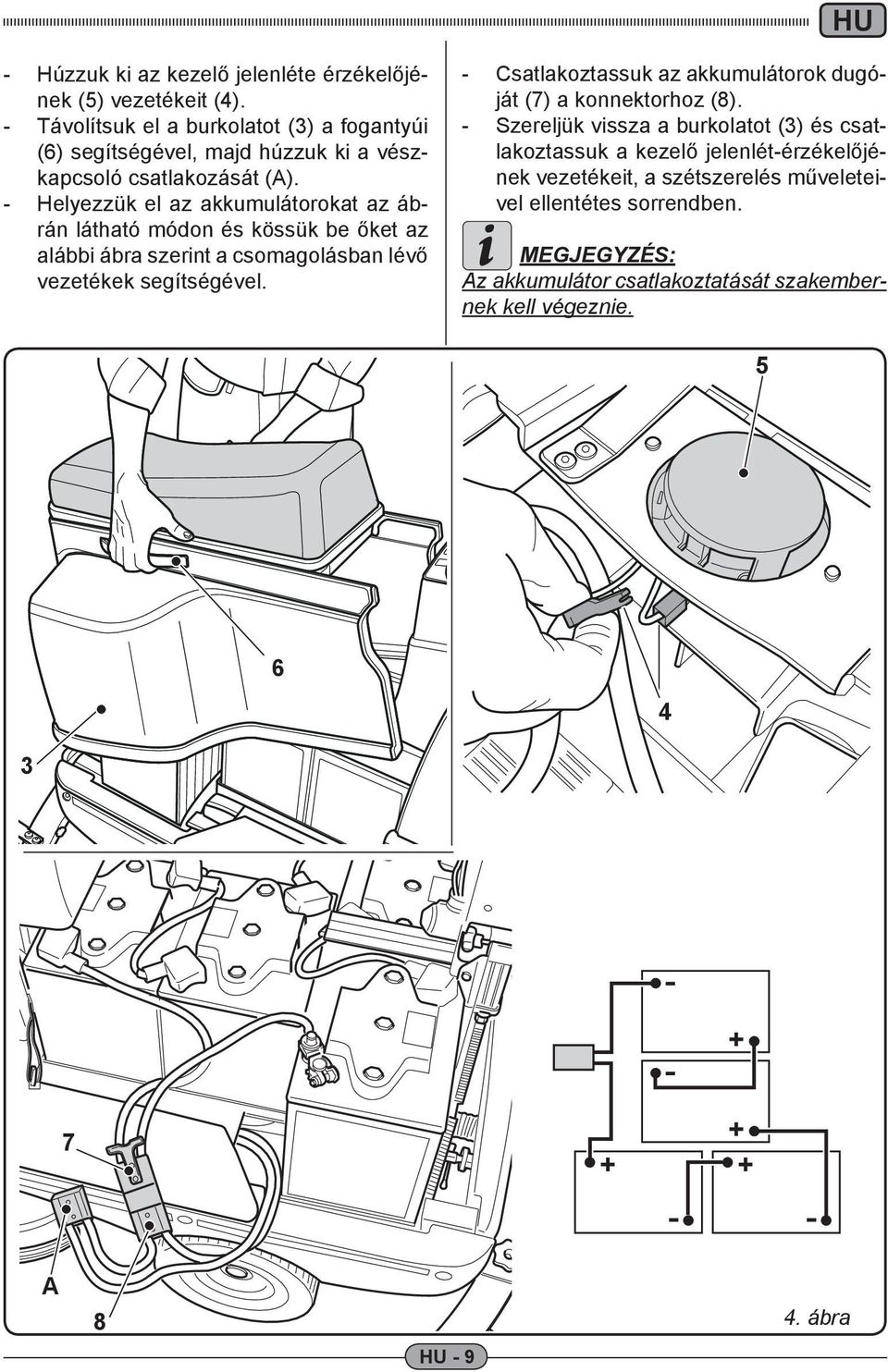

13 HU - Húzzuk ki az kezelő jelenléte érzékelőjének (5) vezetékeit (4). - Távolítsuk el a burkolatot (3) a fogantyúi (6) segítségével, majd húzzuk ki a vészkapcsoló csatlakozását (A). - Helyezzük el az akkumulátorokat az ábrán látható módon és kössük be őket az alábbi ábra szerint a csomagolásban lévő vezetékek segítségével. - Csatlakoztassuk az akkumulátorok dugóját (7) a konnektorhoz (8). - Szereljük vissza a burkolatot (3) és csatlakoztassuk a kezelő jelenlét-érzékelőjének vezetékeit, a szétszerelés műveleteivel ellentétes sorrendben. MEGJEGYZÉS: Az akkumulátor csatlakoztatását szakembernek kell végeznie A 8 HU ábra Fig. 4

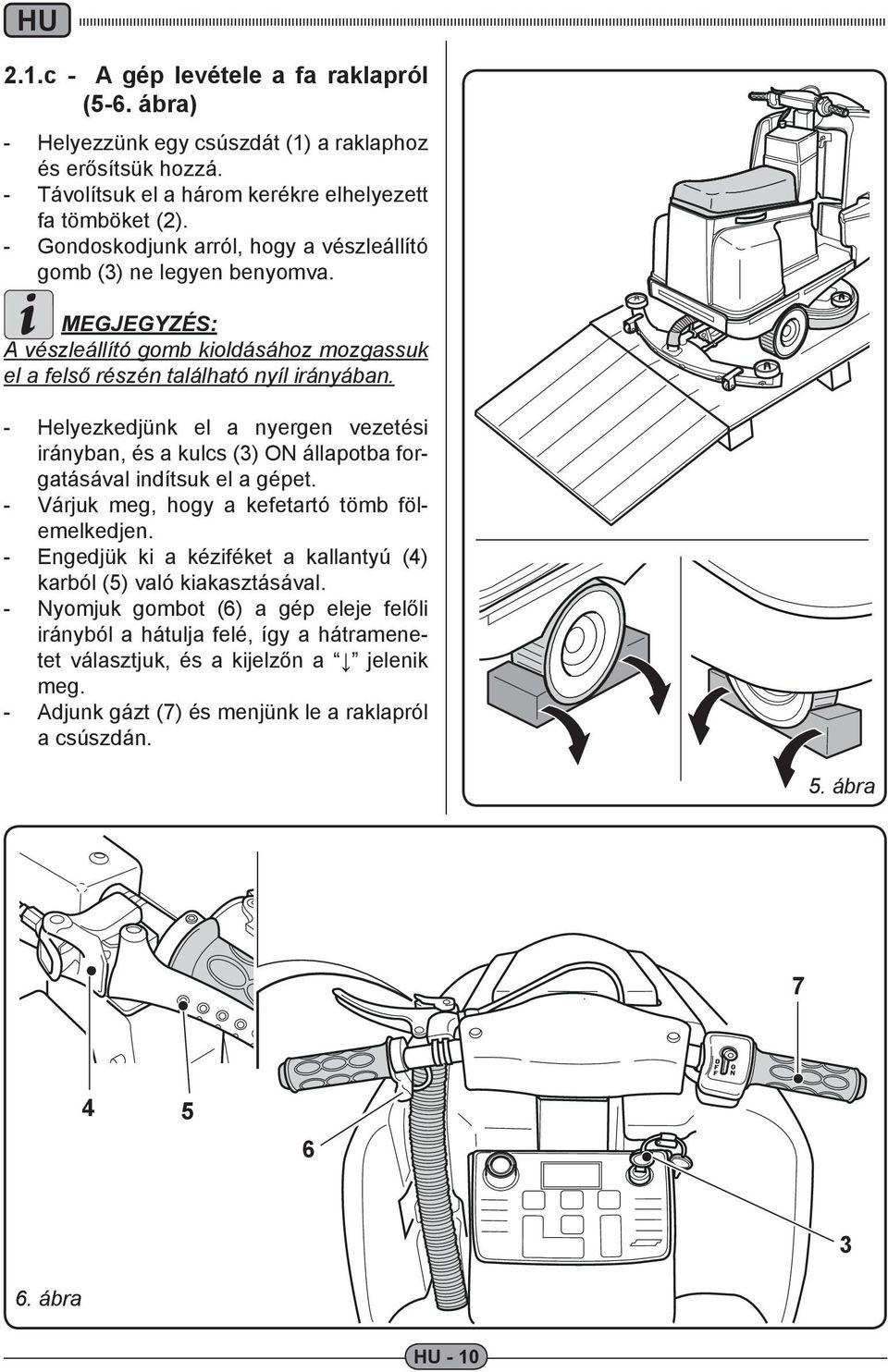

14 HU..c - A gép levétele a fa raklapról (5-6. ábra) - Helyezzünk egy csúszdát () a raklaphoz és erősítsük hozzá. - Távolítsuk el a három kerékre elhelyezett fa tömböket (). - Gondoskodjunk arról, hogy a vészleállító gomb (3) ne legyen benyomva. MEGJEGYZÉS: A vészleállító gomb kioldásához mozgassuk el a felső részén található nyíl irányában. - Helyezkedjünk el a nyergen vezetési irányban, és a kulcs (3) ON állapotba forgatásával indítsuk el a gépet. - Várjuk meg, hogy a kefetartó tömb fölemelkedjen. - Engedjük ki a kéziféket a kallantyú (4) karból (5) való kiakasztásával. - Nyomjuk gombot (6) a gép eleje felőli irányból a hátulja felé, így a hátramenetet választjuk, és a kijelzőn a jelenik meg. - Adjunk gázt (7) és menjünk le a raklapról a csúszdán. 5. Fig. ábra Fig. 6. ábra 6 HU - 0

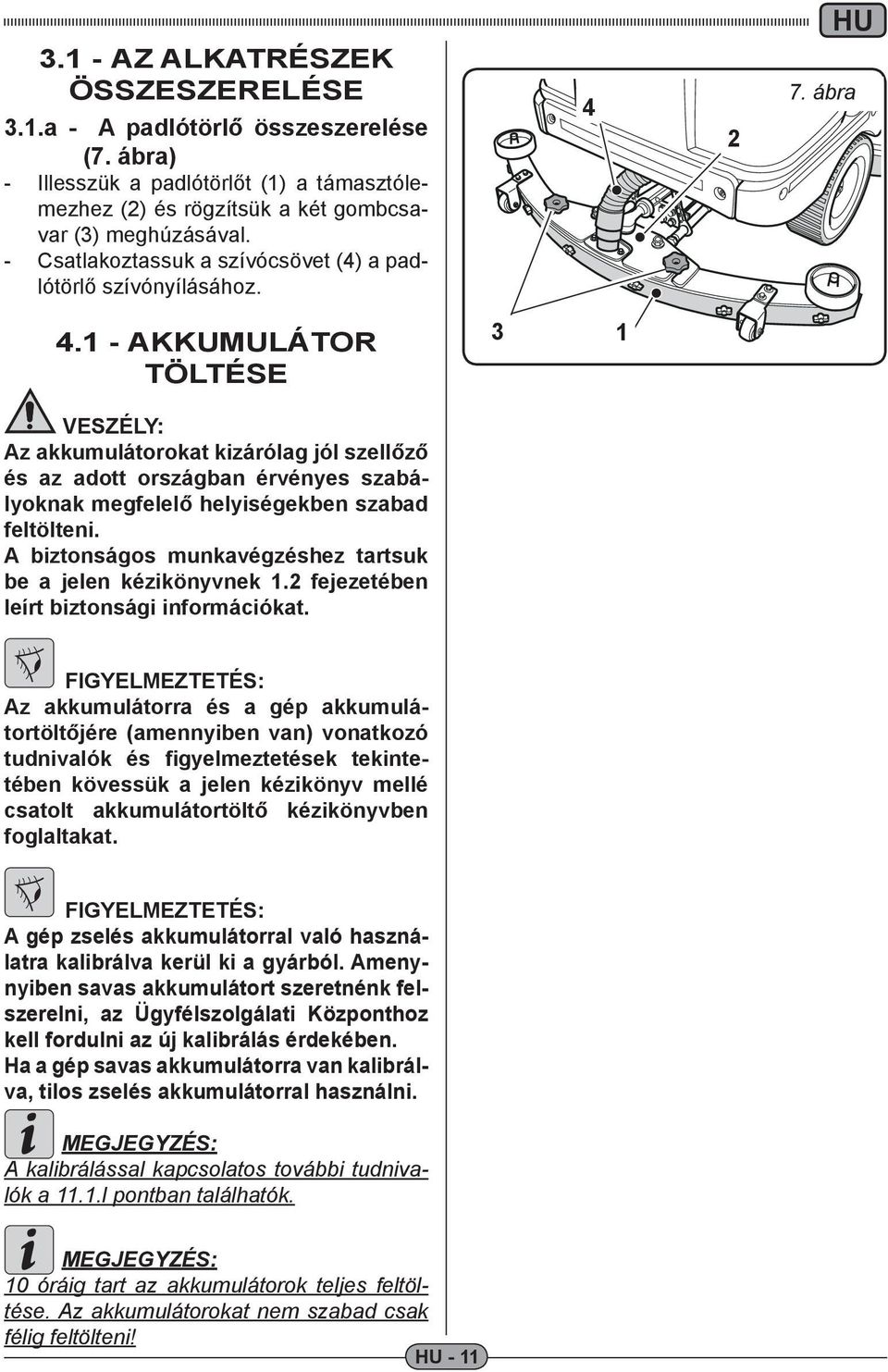

15 3. - AZ ALKATRÉSZEK ÖSSZESZERELÉSE 3..a - A padlótörlő összeszerelése (7. ábra) - Illesszük a padlótörlőt () a támasztólemezhez () és rögzítsük a két gombcsavar (3) meghúzásával. - Csatlakoztassuk a szívócsövet (4) a padlótörlő szívónyílásához. 4 HU 7. Fig. ábra AKKUMULÁTOR TÖLTÉSE 3 VESZÉLY: Az akkumulátorokat kizárólag jól szellőző és az adott országban érvényes szabályoknak megfelelő helyiségekben szabad feltölteni. A biztonságos munkavégzéshez tartsuk be a jelen kézikönyvnek. fejezetében leírt biztonsági információkat. FIGYELMEZTETÉS: Az akkumulátorra és a gép akkumulátortöltőjére (amennyiben van) vonatkozó tudnivalók és figyelmeztetések tekintetében kövessük a jelen kézikönyv mellé csatolt akkumulátortöltő kézikönyvben foglaltakat. FIGYELMEZTETÉS: A gép zselés akkumulátorral való használatra kalibrálva kerül ki a gyárból. Amenynyiben savas akkumulátort szeretnénk felszerelni, az Ügyfélszolgálati Központhoz kell fordulni az új kalibrálás érdekében. Ha a gép savas akkumulátorra van kalibrálva, tilos zselés akkumulátorral használni. MEGJEGYZÉS: A kalibrálással kapcsolatos további tudnivalók a..l pontban találhatók. MEGJEGYZÉS: 0 óráig tart az akkumulátorok teljes feltöltése. Az akkumulátorokat nem szabad csak félig feltölteni! HU -

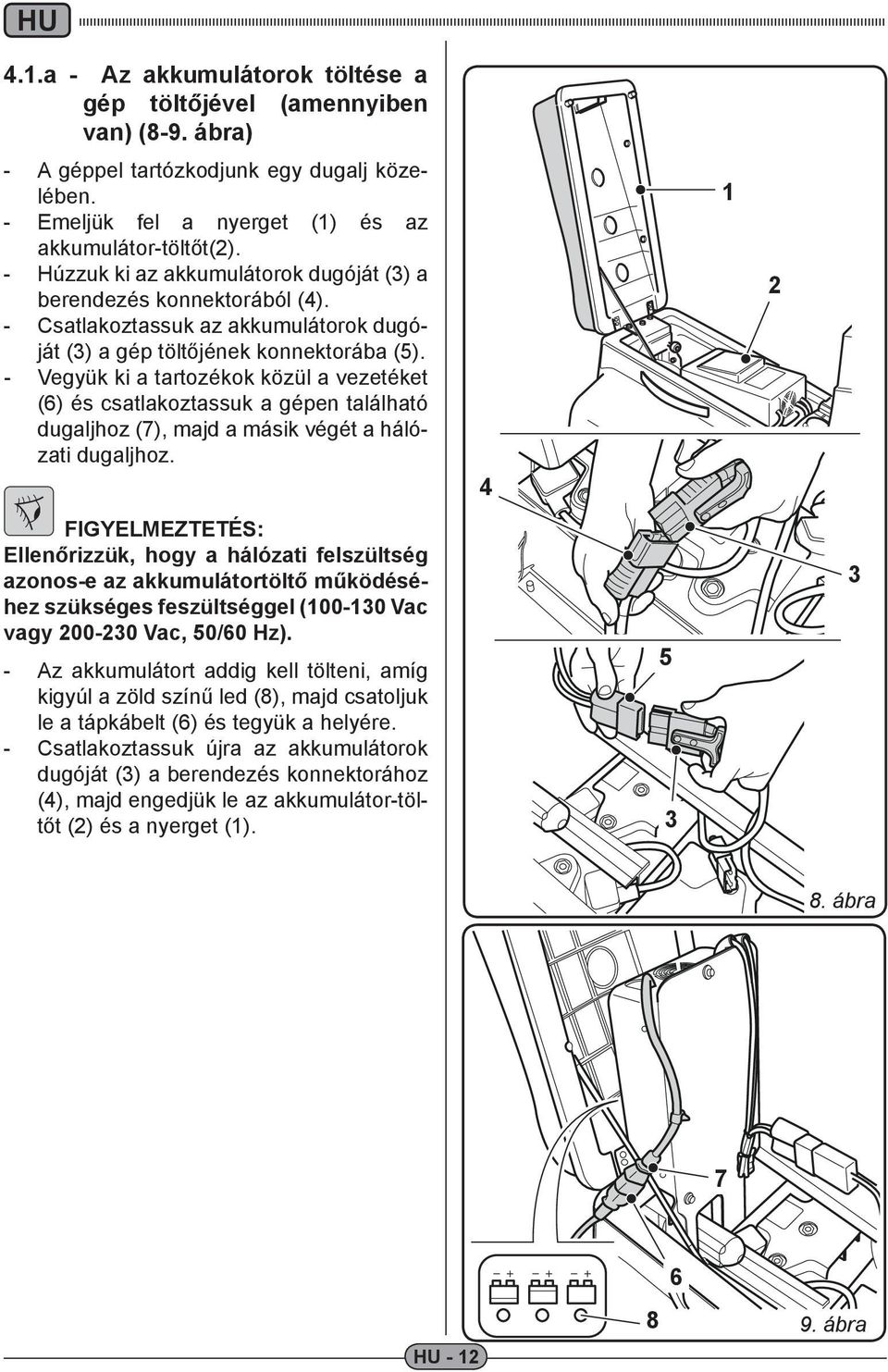

16 HU 4..a - Az akkumulátorok töltése a gép töltőjével (amennyiben van) (8-9. ábra) - A géppel tartózkodjunk egy dugalj közelében. - Emeljük fel a nyerget () és az akkumulátor-töltőt(). - Húzzuk ki az akkumulátorok dugóját (3) a berendezés konnektorából (4). - Csatlakoztassuk az akkumulátorok dugóját (3) a gép töltőjének konnektorába (5). - Vegyük ki a tartozékok közül a vezetéket (6) és csatlakoztassuk a gépen található dugaljhoz (7), majd a másik végét a hálózati dugaljhoz. 4 FIGYELMEZTETÉS: Ellenőrizzük, hogy a hálózati felszültség azonos-e az akkumulátortöltő működéséhez szükséges feszültséggel (00-30 Vac vagy Vac, 50/60 Hz). - Az akkumulátort addig kell tölteni, amíg kigyúl a zöld színű led (8), majd csatoljuk le a tápkábelt (6) és tegyük a helyére. - Csatlakoztassuk újra az akkumulátorok dugóját (3) a berendezés konnektorához (4), majd engedjük le az akkumulátor-töltőt () és a nyerget () Fig. ábra HU Fig. ábra 9

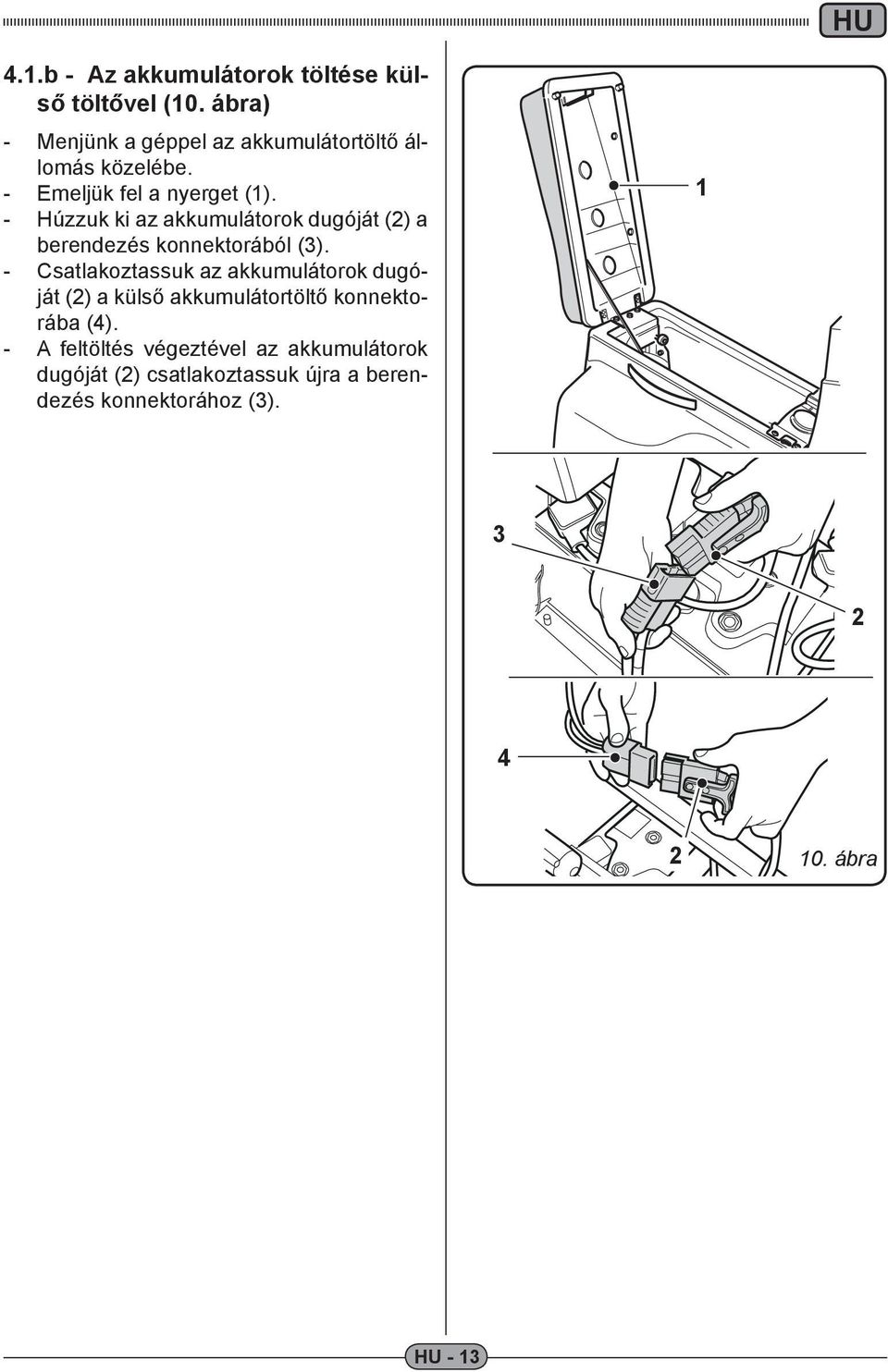

17 HU 4..b - Az akkumulátorok töltése külső töltővel (0. ábra) - Menjünk a géppel az akkumulátortöltő állomás közelébe. - Emeljük fel a nyerget (). - Húzzuk ki az akkumulátorok dugóját () a berendezés konnektorából (3). - Csatlakoztassuk az akkumulátorok dugóját () a külső akkumulátortöltő konnektorába (4). - A feltöltés végeztével az akkumulátorok dugóját () csatlakoztassuk újra a berendezés konnektorához (3) Fig. ábra 0 HU - 3

18 HU Fig.. ábra HU - 4

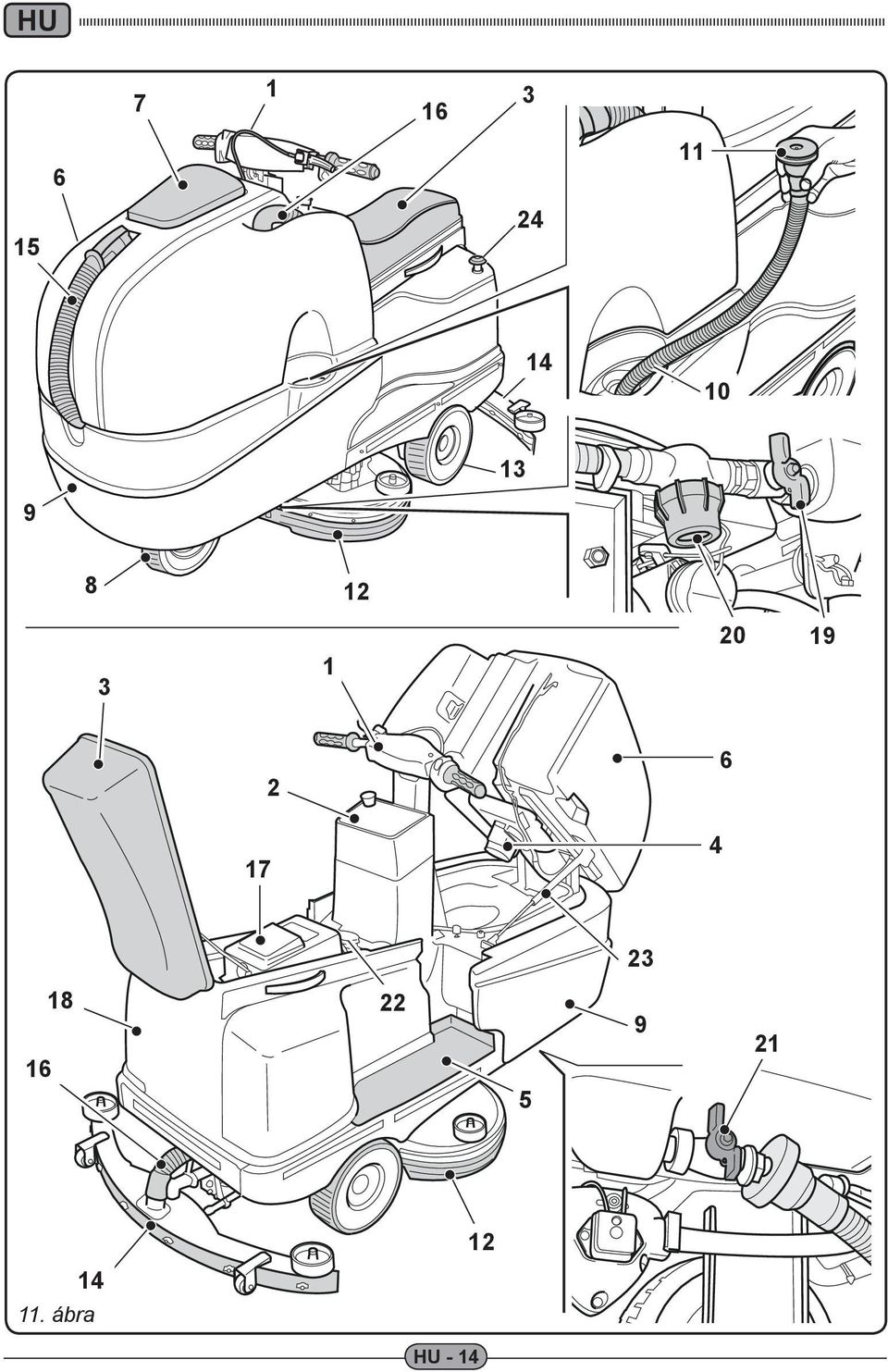

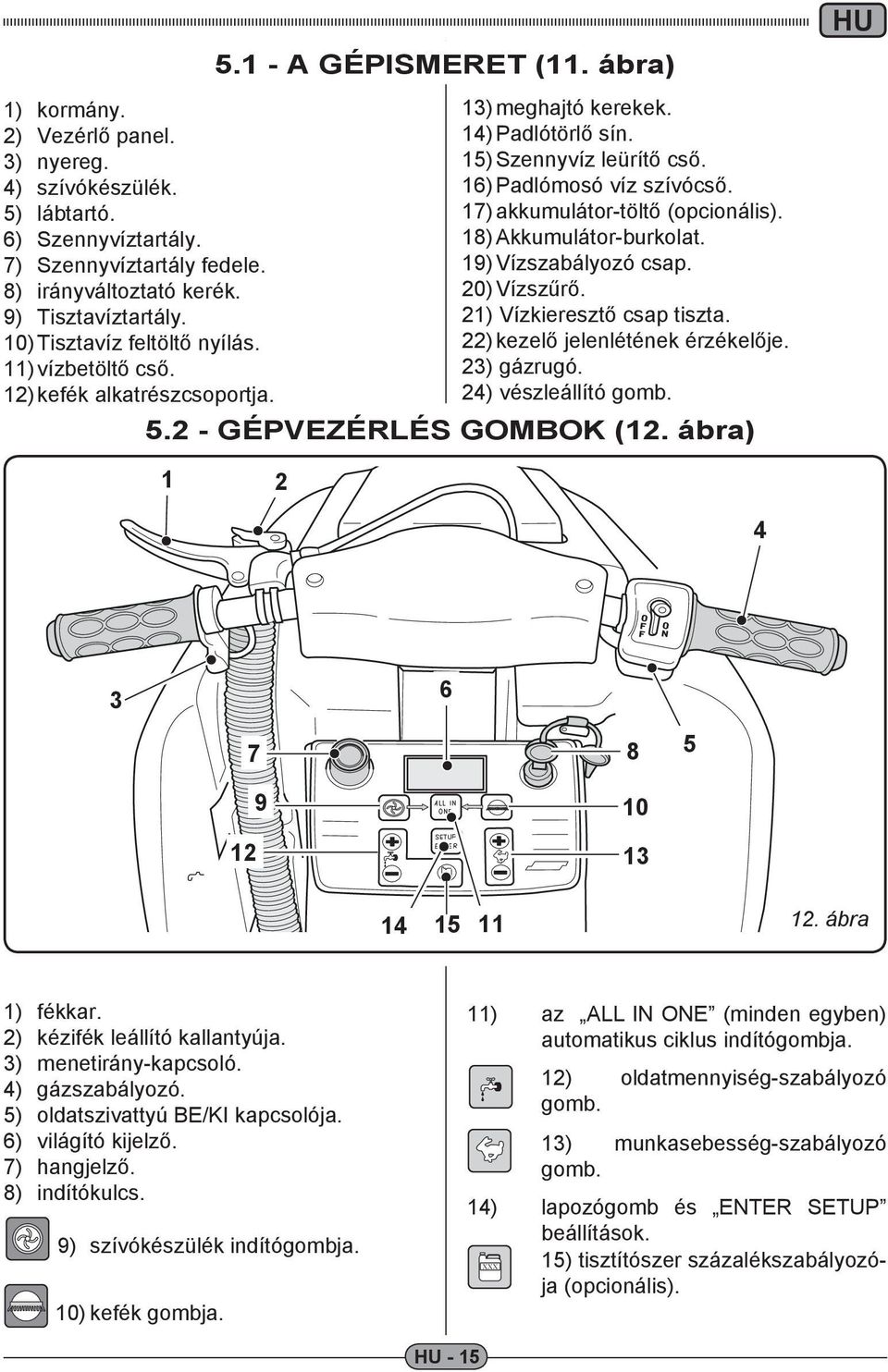

19 HU ) kormány. ) Vezérlő panel. 3) nyereg. 4) szívókészülék. 5) lábtartó. 6) Szennyvíztartály. 7) Szennyvíztartály fedele. 8) irányváltoztató kerék. 9) Tisztavíztartály. 0) Tisztavíz feltöltő nyílás. ) vízbetöltő cső. ) kefék alkatrészcsoportja A GÉPISMERET (. ábra) 3) meghajtó kerekek. 4) Padlótörlő sín. 5) Szennyvíz leürítő cső. 6) Padlómosó víz szívócső. 7) akkumulátor-töltő (opcionális). 8) Akkumulátor-burkolat. 9) Vízszabályozó csap. 0) Vízszűrő. ) Vízkieresztő csap tiszta. ) kezelő jelenlétének érzékelője. 3) gázrugó. 4) vészleállító gomb GÉPVEZÉRLÉS GOMBOK (. ábra) Fig.. ábra ) fékkar. ) kézifék leállító kallantyúja. 3) menetirány-kapcsoló. 4) gázszabályozó. 5) oldatszivattyú BE/KI kapcsolója. 6) világító kijelző. 7) hangjelző. 8) indítókulcs. 9) szívókészülék indítógombja. 0) kefék gombja. ) az ALL IN ONE (minden egyben) automatikus ciklus indítógombja. ) oldatmennyiség-szabályozó gomb. 3) munkasebesség-szabályozó gomb. 4) lapozógomb és ENTER SETUP beállítások. XXX 5) tisztítószer százalékszabályozója (opcionális). HU - 5

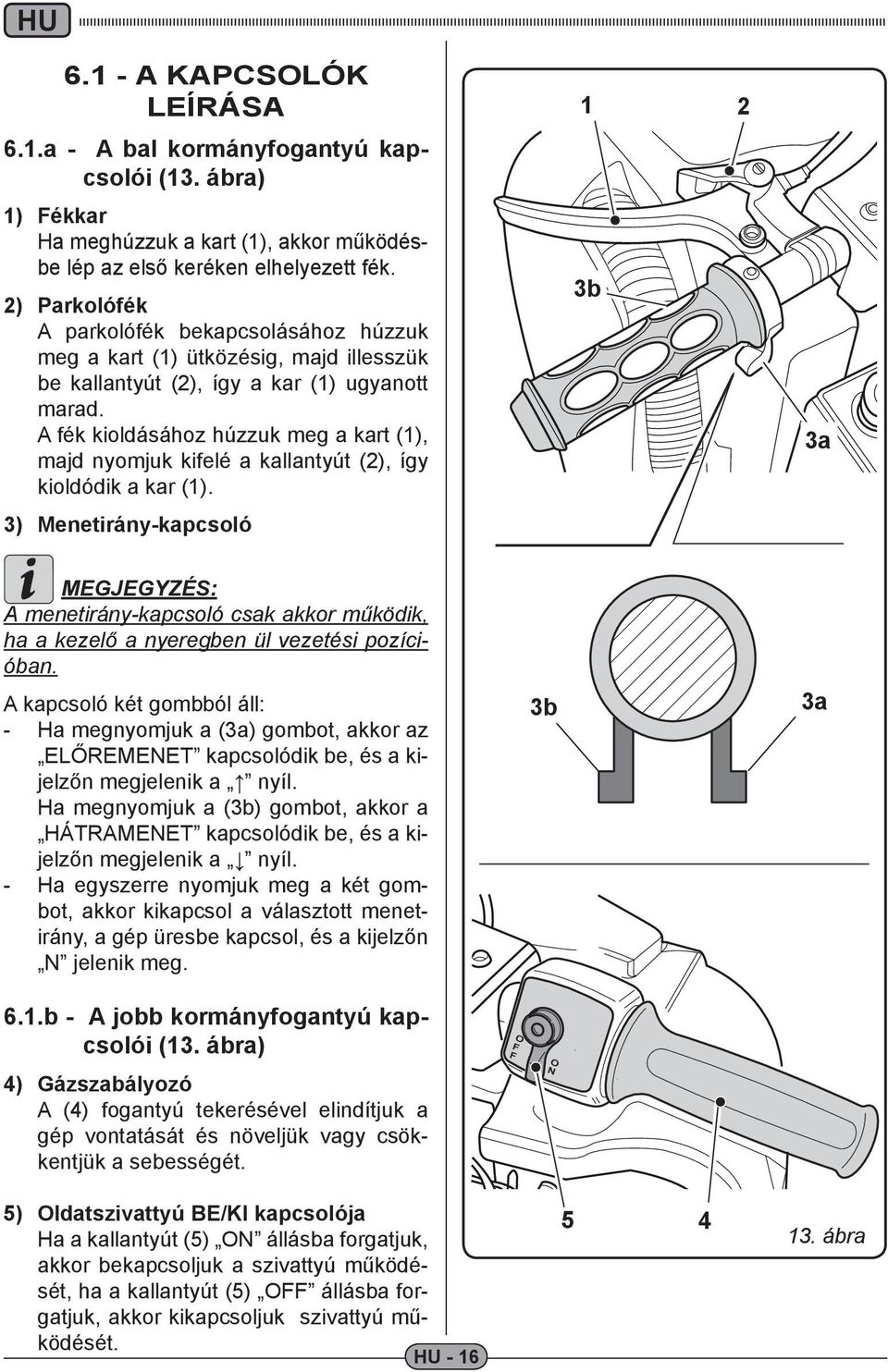

20 HU 6. - A KAPCSOLÓK LEÍRÁSA 6..a - A bal kormányfogantyú kapcsolói (3. ábra) ) Fékkar Ha meghúzzuk a kart (), akkor működésbe lép az első keréken elhelyezett fék. ) Parkolófék A parkolófék bekapcsolásához húzzuk meg a kart () ütközésig, majd illesszük be kallantyút (), így a kar () ugyanott marad. A fék kioldásához húzzuk meg a kart (), majd nyomjuk kifelé a kallantyút (), így kioldódik a kar (). 3) Menetirány-kapcsoló 3b 3a MEGJEGYZÉS: A menetirány-kapcsoló csak akkor működik, ha a kezelő a nyeregben ül vezetési pozícióban. A kapcsoló két gombból áll: - Ha megnyomjuk a (3a) gombot, akkor az ELŐREMENET kapcsolódik be, és a kijelzőn megjelenik a nyíl. Ha megnyomjuk a (3b) gombot, akkor a HÁTRAMENET kapcsolódik be, és a kijelzőn megjelenik a nyíl. - Ha egyszerre nyomjuk meg a két gombot, akkor kikapcsol a választott menetirány, a gép üresbe kapcsol, és a kijelzőn N jelenik meg. 3b 3a 6..b - A jobb kormányfogantyú kapcsolói (3. ábra) 4) Gázszabályozó A (4) fogantyú tekerésével elindítjuk a gép vontatását és növeljük vagy csökkentjük a sebességét. 5) Oldatszivattyú BE/KI kapcsolója Ha a kallantyút (5) ON állásba forgatjuk, akkor bekapcsoljuk a szivattyú működését, ha a kallantyút (5) OFF állásba forgatjuk, akkor kikapcsoljuk szivattyú működését. HU Fig. ábra 3

21 6..c - Vészleállító gomb (4. ábra) Ha megnyomjuk, akkor leállítja a gép működését, nem ad áramot az áramköröknek. A kioldásához forgassuk el a vészleállító gombot a rajta lévő nyíl irányába. FIGYELMEZTETÉS: A VÉSZLEÁLLÍTÓ (A) gombot csak akkor használjuk, ha tényleg szükséges, ne használjuk a gép rendes kikapcsolására, mert az akár komoly meghibásodást is okozhat. 6..d - A műszerfal kapcsolói (5. ábra) MEGJEGYZÉS: A (8), (9), (0), (), (), (3), (4) gombok csak akkor működnek, ha a kezelő a nyeregben ül vezetési pozícióban, és a kulcs (6) ON állásban van. 6) Indítókulcs Az óra járásával megegyező irányban elforgatva ON : feszültség alá helyezi az áramköröket, és engedélyezi a gép üzemelését. Az óra járásával ellentétes irányban OFF : áramtalanítja az áramköröket, és ki lehet húzni. 7) Hangjelző (5. ábra) - Ha megnyomjuk a (7) gombot, akkor megszólal a hangjelzés. 8) Szívókészülék gombja (6. ábra) - Ha megnyomjuk a gombot, akkor elindul a szívókészülék, ha már bekapcsoltuk az előremenetet vagy a nullás sebességet, akkor leszáll a padlótörlő. Ha újra megnyomjuk a gombot, akkor leáll a szívókészülék, a padlótörlő felemelkedik és a kijelzőn kialszik a jelölés. A Fig. 4. ábra Fig. ábra : HU 6. Fig. ábra 6 9) Kefék gombja (7. ábra) - Ha megnyomjuk a gombot, akkor leereszkedik a kefék alkatrészcsoportja. - A kefék akkor kezdenek el forogni, amikor a gép előre vagy hátra mozog, és akkor állnak le, amikor a gép áll. - Ha újra megnyomjuk a gombot, akkor leállnak a kefék, az alkatrészcsoport felemelkedik és kialszik a jelzés a kijelzőn. HU : 7. Fig. ábra 7

22 HU 0) Oldatmennyiség-szabályozó gomb Ha megnyomjuk a (+) vagy (-) gombot, akkor megjelenik a következő ablak: a (+) és a (-) gomb használatával növelhetjük illetve csökkenthetjük a az adagolt víz mennyiségét, amely percenként 0-tól a maximális 6 literig terjed. ) Tisztítószer mennyiségszabályozó gombja (opcionális) Ha megnyomjuk a gombot, akkor megjelenik a következő ablak: a (+) és a (-) gomb használatával növelhetjük illetve csökkenthetjük a az adagolt tisztítószer mennyiségét, amely 0,5-től a maximális 3%-ig terjed. ) Munkasebesség-szabályozó gomb Ha megnyomjuk a (+) vagy (-) gombot, akkor megjelenik a következő ablak: XXX sát aktiváló megfelelő automatikus ciklus; ezek sorrendje a következő: - gomb megnyomása; - leereszkednek a kefék; - előremenet bekapcsolása, a gép mozgásba jön, elkezdődik a kefék forgása és az oldat adagolása. - Kb. másodperc elteltével leereszkedik a padlótörlő, majd a leereszkedés után elindul a szívókészülék. A takarítási ciklus végén nyomjuk meg újra a gombot, ekkor leáll a ciklus, leállnak és felemelkednek a kefék, megáll az oldat adagolása, a szívókészülék pedig még 5 másodpercig működik, hogy felszívja a padlón maradt folyadékot. 4) SETUP/ENTER gomb Kettős funkciójú gomb: - Ha munkakörnyezetben nyomjuk meg, akkor kijelzi a beállítási ablakot. - A három másodpercig benyomva tartjuk, akkor adat-beállítási környezetbe kerülünk, ahol módosíthatjuk a beállított adatokat és megerősíthetjük az új beállításokat. A munkakörnyezeti ablakok kijelzése - Fordítsuk el a kulcsot ON állásba, és a kijelző megjelenik a következő ablak: a c N : e b a (+) és a (-) gomb használatával növelhetjük illetve csökkenthetjük a munkasebességet, amely percenként 0-tól 6 km/ óráig terjed. 3) A minden egyben automatikus ciklus Ha megnyomjuk ezt a gombot, akkor elindul a gép funkcióinak be- és kikapcsolá- HU - 8 a) Bekapcsolt haladási irány: = Előremenet = Hátramenet N = Üres (nullás) b) Az akkumulátor töltöttségi állapota, a skála sötét részei jelzik a maradék töltést. d

23 HU c) A szívókészülék működésben van. Azt jelzi, hogy megnyomták a (8) gombot, és a szívókészülék működésben van. d) A kefék működésben vannak. Azt jelzi, hogy megnyomták a (9) gombot, és a kefék működésben vannak. e) A meghajtó motorok működési idejét jelzi. Ha megnyomjuk a SETUP/ENTER gombot, akkor a következő ablak jelenik meg: f g h 0000: : :00 f) A gép bekapcsolási idejének megjelenítése (a kulcs ON állásban). g) Szívókészülék bekapcsolási ideje. h) Kefék forgási ideje. Ha megnyomjuk a SETUP/ENTER gombot, akkor a következő CONTARESA (teljesítmény-számláló) ablak jelenik meg: Ha megnyomjuk a SETUP/ENTER gombot, akkor a következő ablak jelenik meg: Ebben az ablakban a különböző alkotóelemek fogyasztására és hőmérsékletére vonatkozó néhány paraméter jelenik meg. Az ablak megjelenítése a Visualizzazione dati (adatok megjelenítése) mezőben az -es beállítással lehetséges, adatbeviteli környezetnél. MEGJEGYZÉS: Ha megnyomjuk a SETUP/ENTER gombot, akkor visszatérünk a kiinduló ablakhoz. A adatbeviteli ablakok kijelzése. Ha a SETUP/ENTER gombot megnyomjuk néhány másodpercig, akkor a következő ablak jelenik meg: Mq Kijelzi a legutóbbi lenullázás óta felmosott négyzetméterek számát (kefék működésben). Mq/h Kijelzi az átlagos óránként felmosott négyzetméterszámot. Ftq Kijelzi a legutóbbi lenullázás óta felmosott négyzetlábak számát (kefék működésben). Ftq/h Kijelzi az átlagos, óránként felmosott négyzetlábszámot. Liter Kijelzi, hogy hány liter oldat került felhasználásra. Nyomjuk meg a vagy a gombot, és menjünk végig a különböző pontokon, majd válasszuk ki a kívánt pontot, és nyomjuk meg a SETUP/ENTER gombot, hogy belépjünk az adott funkcióba. Funkciók felsorolása: Kilépés Válasszuk ki a kívánt funkciót, majd nyomjuk meg a SETUP/ENTER gombot, hogy kilépjünk az adatbeviteli környezetből. HU - 9

24 HU Contaresa lenullázása (teljesítményszámláló lenullázva) Válasszuk ki a funkciót, majd nyomjuk meg néhány másodpercig a SETUP/ENTER gombot, ekkor a contaresa (teljesítményszámláló) ablakban lévő adatok lenullázódnak, a kijelzőn pedig néhány másodpercre megjelenik a CONTARESA AZZERATO (teljesítmény-számláló lenullázva) felirat. Csökkentés Ez a funkció a teljesítmény-számlálóra vonatkozik. Az egyes meneteknél a tisztítási sávok között átfedések vannak, így a teljesítmény nem reális. Be lehet állítani egy csökkentési százalékos értéket (az alapbeállítás 0, az ajánlott 5%). Szívókészülék r.off Ez a funkció lehetővé teszi, hogy késleltessük a szívókészülék kikapcsolását a kikapcsolási gomb megnyomása után. A funkció segítségével a csőben lévő víz teljes egészében fölszívható. Válasszuk ki a funkciót, majd nyomjuk meg a gombot az idő növeléséhez, a gombot pedig a csökkentéséhez. Ha beállítottuk a kívánt időt, akkor nyomjuk meg a SETUP/ ENTER gombot az adat megerősítéséhez. Hibalista Válasszuk ki a funkciót, majd nyomjuk meg a SETUP/ENTER gombot, ekkor megjelenik a lista legutóbbi lenullázása óta észlelt hibák listája. Nyelv...xxxxxxxx Válasszuk ki a funkciót, majd nyomjuk meg a SETUP/ENTER gombot a rendelkezésre álló nyelvek megjelenítéséhez. Nyomjuk meg a vagy a gombot, hogy belépjünk a felsorolásba, majd erősítsük meg a kiválasztott nyelvet a SETUP/ENTER gomb megnyomásával BIZTOSÍTÉKOK (8. ábra) FIGYELMEZTETÉS: A gép a kezelő jelenlétének érzékelőjével () van ellátva; ez az érzékelő leblokkolja a gép összes funkcióját, amikor a kezelő nincs a vezetőülésen, valamint üresbe teszi a gépet. Nyomjuk meg a vagy gombot a lista belsejében való böngészéshez, a listából való kilépéshez és az előző ablakhoz való visszatéréshez nyomjuk meg a SETUP/ ENTER gombot. Adatok kijelzése... X (X = 0 vagy ) Válasszuk ki a funkciót, majd nyomjuk meg a SETUP/ENTER gombot a funkció módosításához, majd nyomjuk meg a vagy gombot az adatok kijelzésének bekapcsolásához illetve kikapcsolásához, majd erősítsük meg a beállítást a SETUP/ENTER gomb megnyomásával: 0 = kijelzés kikapcsolása. = kijelzés engedélyezése. HU Fig. ábra 8

25 8. - TARTÁLY FELTÖLTÉSE (9. ábra) FIGYELMEZTETÉS: Csav tiszta vezetékes vizet használjunk a tartály feltöltésére. A víz hőmérséklete ne legyen 50 C-nál magasabb. - Húzzuk ki a géphez adott csövet () és csatlakoztassuk a végét (a) egy csaphoz, a másik végét meg hagyjuk a tartályban. - Nyissuk ki a csapot, és töltsük fel a tartályt (). - Öntsünk a tartályba tisztítófolyadékot, vagy ellenőrizzük a tisztítószeres kis medencében a tisztítószer szintjét opcionális adagoló berendezés esetében. a HU 9. Fig. ábra 9 MEGJEGYZÉS: Csak fékezett habzású tisztítószert használjunk. A mennyiség tekintetében kövessük a tisztítószer gyártójának utasításait valamint vegyük figyelembe a szennyeződés típusát. 6 VESZÉLY: - Amennyiben a tisztítószer szembe vagy bőrre jutna vagy lenyelés esetén olvassuk el a tisztítószer gyártója által készített bizontsági adatlapot vagy a használati leírást. - A tartály feltöltésének végén vigyük viszsza a csővéget (a) a tartály nyílásához MŰKÖDÉS (0. ábra) 9..a - Használat előtti ellenőrzés - Gondoskodjunk arról, hogy a visszaforgatott víz tartályának elvezető csöve () megfelelően üljön a tartójában, és megfelelően be legyen dugaszolva. - Gondoskodjunk arról, hogy a padlótörlő vízszívó csöve () megfelelően be legyen illesztve a visszaforgatott víz tartályába. - Gondoskodjunk arról, hogy a padlótisztítón (4) elhelyezett csatlakozás (3) ne legyen eltömődve, és a cső megfelelően csatlakoztatva legyen. - Gondoskodjunk arról, hogy a csap (5) nyitva legyen. - Ellenőrizzük az akkumulátorok feltöltöttségi állapotát, fordítsuk ON állásba a kulcsot (6) és nézzük meg a kijelzőn (7) a töltés megjelenítését. HU Fig. ábra 0

26 HU 9..b - A gép előkészítése és a ciklus kiválasztása (. ábra) - Üljön a vezető ülésbe és engedje ki a megállító féket. (). Munkaciklus: - A gép négyféle munkaciklust tud végezni: Csak szárítás ciklus: - Amennyiben csak a szárítást akarjuk végrehajtani, nyomjuk meg a () nyomógombot, ekkor beindul az elszívóberendezés. MEGJEGYZÉS: A padló megfelelő takarítására és szárítására akkor kerül sor, ha a gép előremenetben halad, ha viszont a gép hátramenetben halad, akkor a padlótörlő felemelkedik, ilyenkor a gép nem végzi el a padlón lévő víz felszívását. Csak surolás ciklus: - A puszta kefélési ciklus elvégzéséhez nyomjuk meg a (3) gombot, ez előkészíti a kefék forgását; a kefék forgása akkor indul be, amikor a gép elkezd mozogni. Mosás, surolás ciklus: - Nyomjuk meg a (3) gombot a kefék forgásának előkészítéséhez, a kallantyút (4) pedig fordítsuk ON állásba a víz adagolásának előkészítéséhez. A kefék forgása és a víz adagolása (csak előremenetben) csak akkor kezdődik, amikor a gép mozgásba jön Mosás, surolás, szárítás ciklus: - A kallantyút (4) fordítsuk ON állásba a víz adagolásának előkészítéséhez. Nyomjuk meg az ALL IN ONE (minden egyben) (5) gombot az automata ciklus elindítására. 9..c - A gép használata (. ábra) - Miután elindítottuk a gépet és kiválasztottuk a ciklus típusát, kapcsoljuk meg a kívánt menetirányt a (6) gombbal. - Kezdjük el a takarítási műveleteket a gázszabályozóval (7). 5 7 MEGJEGYZÉS: Ha elengedjük a gázszabályozót, akkor leáll a kefék forgása és a víz adagolása. 4. Fig. ábra HU -

27 HU - Adott esetben állítsuk be a tisztítóoldat mennyiségét a gombok segítségével. - Ellenőrizzük az akkumulátorok feltöltöttségi állapotát a kijelző (8) segítségével. MEGJEGYZÉS: Ha a kulcs ON állásban van, és semmilyen funkciót nem indítunk el, akkor néhány másodperc múlva a gép energia-takarékossági funkcióba, készenléti állapotba kerül, és a kijelzőn a következő ablak jelenik meg: A készenléti állapotból való kilépéshez nyomjon meg bármilyen gombot. VESZÉLY: Amikor a kezelő leszáll a gépről, akkor az nullás sebességbe kerül, tehát KÖTELE- ZŐ behúzni a kéziféket (parkolóféket) a Bal kormányfogantyú kapcsolói fejezetben leírtak alapján. 9..d - Riasztások működés közben A gép működése közben a következő riasztások kapcsolhatnak be és jelenhetnek meg a kijelzőn: Az oldat tartálya üres: - Azt jelzi, hogy a tartályban lévő víz-tisztítószer keverék elfogyott, a kefék leállnak és felemelkednek, a szívás még megy néhány másodpercig, majd leáll a szívókészülék és felemelkedik a padlótörlő. - A riasztás kiküszöbölésére töltsük meg a tartályt és nyomjuk meg a SETUP/ ENTER gombot. Majdnem tele van a visszaforgató tartály: - Azt jelzi, hogy a visszaforgató tartályban lévő folyadék elérte a riasztási érzékelőt; ilyenkor tovább lehet ugyan dolgozni, azonban ajánlatos a vízkiürítő helyre menni és kiüríteni a visszaforgató tartályt, amint az az erre vonatkozó pontban szerepel. Tele van a visszaforgató tartály: - Azt jelzi, hogy a visszaforgató tartályban lévő folyadék elérte a maximális szintet, a biztonsági érzékelőt; ilyenkor automatikusan kikapcsolt a szívókészülék és felemelkedik a padlótörlő. - Menjünk a vízkiürítő helyhez és ürítsük ki a visszaforgató tartályt, amint az az erre vonatkozó pontban szerepel. Az akkumulátor majdnem lemerült - Azt jelzi, hogy az akkumulátorok töltése a végéhez közeledik, ezért be kell fejezni a munkát és a töltő közelébe kell menni. A munkafunkciók bekapcsolva maradnak. Az akkumulátor lemerült - Azt jelzi, hogy az akkumulátorok töltése elfogyott; minden munkafunkció kikapcsolt, csak a meghajtás működik még. - Azonnal menjünk a töltő közelébe. MEGJEGYZÉS: Ha a gép még tovább mozog a riasztás megjelenése után, akkor az akkumulátorok teljes lemerülése előtt megjelenik egy utolsó védelmi riasztás, amely teljesen kikapcsolja a gép funkcióit. HU - 3

28 HU 9..e - Használat vége és kikapcsolás (. ábra) - A takarítási művelet végeztével sorba állítsuk le a kefék forgását és a szívókészüléket a parancsgombokkal az adott ciklusnak megfelelően, vagy ha automata ciklust végzünk, nyomjuk meg az ALL IN ONE (minden egyben) gombot. - Fordítsuk el a kulcsot () OFF állásba. - Húzzuk be a kéziféket (parkolóféket) a Bal kormányfogantyú kapcsolói pontban leírtak alapján. - Ürítsük ki és mossuk el a visszaforgató tartályt és az oldat tartályát az erre vonatkozó pontok alapján.. Fig. ábra 0. - SZENNYVÍZ VÍZ LEÜRÍTÉSE (3. ábra) A mosás ciklus végén vagy amikor a szennyvíztartály () megtelik a következőképpen kell kiürítenünk: MEGJEGYZÉS: A szennyvíz megsemmisítéséhez kövessük az adott országban érvényben levő jogszabályokat. - A géppel helyezkedjünk egy lefolyó közelébe. - Húzzuk ki a csövet () a tartályból (). - Vegyük le a csőről () a dugót (3) és teljesen ürítsük ki a tartályban lévő vizet. 3 Fig. 3. ábra 3 HU - 4

29 HU. - KARBANTARTÁS ÉS TISZTÍTÁS FIGYELMEZTETÉS: A karbantartásra és a gép tisztítására vonatkozó információk és figyelmeztetések a Karbantartás alatt érvényes általános tudnivalók paragrafusban találhatók, a kézikönyv. fejezetében. NAPONTA ELVÉGZENDŐ MŰVELETEK..a - Tisztavíztartály leürítése és tisztítása (4. ábra) FIGYELMEZTETÉS: A mosási műveletek végén kötelező kiüríteni a tiszta víz tartályát a lerakódás vagy vízkőképződés elkerülése céljából. A szennyvíz tartály leürítése után ürítsük le a tiszta vizes tartályt a következő módon: - A géppel helyezkedjünk egy lefolyó közelébe. - Távolítsuk el a tartályról a vízbetöltő csövet (). - Illesszük be a cső () felső részét a medence (3) alatt elhelyezett kiürítő csatlakozásba (). - Nyissuk meg a csapot (4) és hagyjuk teljesen kiürülni a tartályban lévő vizet. - Mossuk ki a tartály belsejét, miközben nyitva hagyjuk a leeresztő csapot és tiszta vizet engedünk a felső nyílásba. - A tisztítás végén zárjuk el a csapot (4) és helyezzük vissza a csövet () a helyére. 3 4 Fig. 4. ábra 4 HU - 5

30 HU..b - Szennyvíztartály (5. Ábra) tisztítása FIGYELMEZTETÉS: A mosás végeztével kötelező a szennyvíztartályt kitisztítani, hogy ne jöjjenek létre lerakódások vagy szennyeződések, illetve ne szaporodjanak el baktériumok, kellemetlen szagok, penészgombák. - A szennyvizet az előző paragrafusban leírtak szerint eresszük le, úgy hogy a géppel egy lefolyó közelébe állunk. - Távolítsuk el a burkolatot (). - Leeresztett csővel () és kivett dugóval engedjünk vizet a felső nyílásba (3), és addig tisztítsuk a tartály belsejét, amíg a leeresztő csőből tiszta víz nem kezd folyni. - Nedves ronggyal tisztítsuk meg a szintérzékelőket (4), közben vigyázzunk arra, hogy ne deformáljuk el őket. - Helyezzük vissza az egészet ellentétes irányban. - Tekerjük ki az imbuszcsavart (5) és vegyük le a szűrő (6) fedelét. - Vegyük le és tisztítsuk meg a szívószűrőt (7), vegyük ki az azt eltömítő papír-, fadarabokat és egyebeket Fig. ábra 5 HU - 6

31 HU..c - A padlótörlő tisztítása (6. ábra) A padlótörlő sínt () annak megfelelő tisztításához ki kell szerelnünk a következő módon: - Csatlakoztassuk le a () csövet a () sínről. - Lazítsuk meg a csavarokat (3), és vegyük ki a sínt (). - Mossuk le a sínt, különös figyelmet szentelve a gumiéleknek (4) valamint a szívóberendezés csatlakozása belsejének (5). 5 3 MEGJEGYZÉS: Amennyiben a tisztítás során azt tapasztaljuk, hogy a gumiélek (4) sérültek vagy kopottak, ki kell cseréljük vagy meg kell fordítsuk. - Szereljünk mindent vissza ellentétes sorrendben Fig. ábra 6 HETENTE ELVÉGZENDŐ MŰVELETEK..d - Tisztavíz-szűrő tisztítása (7. Ábra) - Zárja a csapot (). - Csavarjuk le a szűrő átlátszó fedelét (), és vegyük ki a szűrőt (3). - Tisztítsuk meg a szűrőt (3) folyóvízzel, amennyiben eltömődött cseréljük ki. - Mindent visszafelé haladva szereljen vissza, majd nyissa meg a csapot (). 3 Fig. 7. ábra 7 HU - 7

32 HU 3 HAVONTA VÉGZENDŐ MŰVELETEK..e - A kormány láncának kopásellenőrzése (8. ábra) - Ellenőrizzük a gép alatt, az első kerék közelében elhelyezett lánc () kopását és korrózióját. Ha a láncon rozsdásodás nyomai fedezhetők fel, akkor a műszaki ügyfélszolgálathoz kell fordulni és ki kell cseréltetni. SZÜKSÉG SZERINT ELVÉG- ZENDŐ MŰVELETEK 8. Fig. ábra 8..f - Kefék cseréje (9. ábra) A kefék cseréje akkor válik szükségessé, amikor azok annyira elkoptak, hogy a sörtéik már cm-nél rövidebbek, illetve a padló típusától függően kell őket kicserélni; a cserét a következőképpen végezzük: - Tegyük az egyik kezünket a kefetartó alkatrészcsoport () alá; a kefe leemeléséhez forgassuk szárazon egy száraz lökettel a forgással ellentétes irányba. - A kefetartón alkatrészcsoport () alá helyezzük el az új keféket. - Helyezkedjünk el a vezetőülésre, forgassuk a kulcsot () ON állásba. - Kapcsoljuk be valamelyik menetirányt. 3 - Nyomjuk meg a kefék forgását bekapcsoló gombot, ekkor a kefék alkatrészcsoportja leereszkedik. - Óvatosan forgassuk el a gázkart (3), ekkor a kefetartó karimák elkezdenek forogni és beakasztják a keféket, ezután engedjük el a gázt (3). - Nyomjuk meg újra a gombot és fordítsuk a kulcsot () OFF állásba. HU Fig. ábra 9

33 HU..g - Padlótörlő sín gumi részeinek cseréje (30. ábra) Amikor azt tapasztaljuk, hogy a padló szárítása nehézkes vagy víznyomok maradnak a padlón, ellenőriznünk kell a padlótörlő sín () gumi részeinek kopottságát: 3 - Vegyük ki a sínt () a Padlótörlő sín tisztítása paragrafusban leírtak szerint. - Csavarjuk ki a szárnyas anyákat (), és vegyük ki a gumi részeket (3). MEGJEGYZÉS: Amikor a gumi részek (3) egyik oldala elkopott egyszer meg lehet fordítani azokat. 30. Fig. ábra 30 - Cseréljük ki vagy fordítsuk meg a gumi részeket (3) anélkül, hogy felcserélnénk! - Szereljünk mindent vissza ellentétes sorrendben. MEGJEGYZÉS: Lehetőség nyílik két különböző típusú gumi alkalmazására: para gumi, mely minden típusú talajon alkalmazható, vagy poliuretán gumi, mely műhelyek olajos padlózatán különösen előnyösen használható...h - Söprő gyakoriság szabályozás (3. ábra) - Indítsuk el a gépet és nyomjuk meg a gombot, ekkor leereszkedik a padlótörlő alkatrészcsoport. - Kapcsoljuk be az előremenetet és menjünk néhány méterre, majd kapcsoljuk be a parkolóféket és szálljunk le a gépről. - A menetes szár () segítségével állítsuk be a lapok () padlón való dőlésszögét, ha jobbra forgatjuk, akkor jobban érintkezik, ha balra, akkor kisebb az érintkezése. OK HU Fig. ábra 3

34 HU MEGJEGYZÉS: A megfelelő érintkezés vagy dőlésszög akkor áll fenn, ha a működés során a padlón nem húzódik végig a folyadék, és a lapnak azonos az érintkezése a teljes hosszán...i - A három kerék kopásellenőrzése (3. ábra) - Időről időre ellenőrizzük a három kerék kopását (); ha kopottak vagy megroncsolódtak, akkor forduljunk az ügyfélszolgálathoz és cseréltessük ki. VESZÉLY: Ha kopott vagy roncsolódott kerekekkel folytatjuk a munkát, akkor az veszélyes lehet a kezelő számára, hiszen lehet, hogy a gépnek a kanyarban már nincs megfelelő úttartása. 3. Fig. ábra 3 HU - 30

35 HU..l - Akkumulátortöltős kivitel (33. ábra) FIGYELMEZTETÉS: A gép standard kivitelben, a Sonnenschein típusú zselés akkumulátorral való működésre kialakítva kerül ki a gyártásból. - Emeljük fel a nyerget (A). A Standard kivitel Sonnenschein típusú zselés akkumulátorokkal - Emeljük fel címkét (B) és ellenőrizzük, hogy a kapcsolók (,, 3, 4) a C ábrán jelzett állapotban vannak-e. A kivitelt a következőképpen lehet módosítani: A Sonnenscheintől eltérő típusú zselés akkumulátoros kivitel - Emeljük fel címkét (B) és ellenőrizzük, hogy a kapcsolók (,, 3, 4) a D ábrán jelzett állapotban vannak-e. B Savas akkumulátoros kivitel - Emeljük fel címkét (B) és ellenőrizzük, hogy a kapcsolók (,, 3, 4) a E ábrán jelzett állapotban vannak-e. FIGYELMEZTETÉS: Csak az (,, 3, 4) kapcsolókat állítsuk át, ne nyúljunk az (5, 6, 7, 8) kapcsolókhoz. C E D 33. Fig. ábra 33 HU - 3

36 HU PROBLÉMÁK - OKOK - MEGOLDÁSOK PROBLEMA KIVÁLTÓ OKAI MEGSZŰNTETÉSE A kulcs elforgatásakor a Lemerült akkumulátor. Ellenőrizzük az akkumulátor gép nem indul. töltését. A kerék nem forog. A szívókészülék nem működik. A gép nem szárít, vagy nem szárít megfelelően, víznyomokat hagy a padlózaton. Kiégett főbiztosíték. A munkasebesség 0 km/hra van beállítva. A sebességváltó nullásban van. Tele van a visszaforgató tartály. A szintérzékelők koszosak. Ki van kapcsolva a szívóegység. Eldugult a szívócső. Megtelt a szennyvíztartály. Mosóegység gumi részei elkoptak. Cseréljük ki az akkumulátor vezetékén lévő biztosítékot. Növeljük a munkasebességet. Kapcsoljuk be az előremenetet vagy a hátramenetet. Ürítsük ki a tartályt. Nedves ronggyal tisztítsuk meg a visszaforgató tartályban lévő szintérzékelőket. Indítsuk be a szívóberendezést. Ellenőrizzük a szívósínt a szennyvíztartállyal összekötő szívócsövet. Ürítsük le a szennyvíztartályt. Fordítsuk meg vagy cseréljük ki a padlótörlő gumit. Nem ereszt vizet. Üres a tartály. Az elektromos szivattyú nincs bekapcsolva. Zárva van a csap. Eldugult a szűrő. A vízmennyiség 0 liter/percre van beállítva. A szivattyú elektromos szelepe nem működik. HU - 3 Töltsük fel a tartályt. Állítsuk a kapcsolót bekapcsolt helyzetbe. Nyissuk meg a gép alján elhelyezett csapot. Tisztítsuk ki a szűrőt. Növeljük a vízmennyiséget. Hívjuk a műszaki ügyfélszolgálatot.

37 PROBLEMA KIVÁLTÓ OKAI MEGSZŰNTETÉSE A gép nem működik munkakörülmények között. A munkasebesség 0 km/hra van beállítva. HU Növeljük a munkasebességet. Padló tisztítása nem megfelelő. A kezelő nem ül megfelelően a vezetőülésben. A haladási irány nincs bekapcsolva. A kezelő jelenlétének érzékelője nincs csatlakoztatva. A kezelő jelenlétének érzékelője elromlott. A kefék vagy a tisztítószer nem megfelelő. A kefe kopott. Üljünk rendesen a nyeregben. Kapcsoljuk be a haladási irányt a megfelelő kapcsolóval. Gondoskodjunk arról, hogy az érzékelőhöz csatlakozó vezetékek megfelelően csatlakozzanak. Hívjuk a műszaki ügyfélszolgálatot a cseréhez. A padló illetve a szennyeződés típusának megfelelő kefét vagy tisztítószert használjunk. Cseréljük ki a kefét. HU - 33

38 HU KAPCSOLÁSI RAJZOK AS...kefék indítókészüléke AT...padlótörlő indítókészüléke BAT...4 V-os akkumulátor CL...berregő CN...0A-es csatlakozó CN...tábla csatlakozója CH... kulcs E... szintérzékelő EV...H0-as elektromos szelep F...00A biztosíték MA...szívókészülék motorja MS...kefék motorja MT... bal oldali meghajtó motor MT... jobb oldali meghajtó motor PD... tisztítószer szivattyúja PA...vízszivattyú PE...vészleállító gomb PC... dudagomb HU - 34

39 HU ACC...gázszabályozó FW... előremenet SO... kezelő jelenlétének érzékelője RW... hátramenet PA...vízszivattyú kapcsolója FL...átfolyásmérő CR... kerék érzékelője ST... kormány érzékelője CN3...jelcsatlakozó CN4...kormány csatlakozója CN5...billentyűzet csatlakozója R...0Komh ellenállás T... billentyűzet HU - 35
