Wavin X-Stream Szenny- és csapadékvíz elvezető rendszer. Termékismertető FELSZÍNI VIZEKKEL ÉS CSATORNARENDSZEREKKEL KAPCSOLATOS ALKALMAZÁSOKHOZ EPIC

Átírás

1 EPIC J344 X január Wavin X-Stream Szenny- és csapadékvíz elvezető rendszer Termékismertető FELSZÍNI VIZEKKEL ÉS CSATORNARENDSZEREKKEL KAPCSOLATOS ALKALMAZÁSOKHOZ Intelligens megoldások Csatorna és Közmű rendszerek

2 Bevezetés Wavin X-Stream egyedülálló, biztonsági gumigyűrűvel Új generációs csatornarendszer A Wavin X-Stream rendszer a szenny- és csapadékvíz elsődleges elvezetésére szolgáló műanyag csövek egyedi tokmegoldású és tömítési rendszerű új generációját képviseli. Egyedülálló tok és tömítés kialakítás Az X-Stream strukturált falú A szabadalmazott, speciálisan kialakított polipropilén (PP) csőrendszerek a gyors tokok szabadkézzel összetolható és biztos szerelés érdekében egyedülálló gumigyűrűvel kaphatók, ami által minden tokkialakításúak. eddiginél könnyebb mind a csatlakozások összetolását, mind pedig a megbízható tömítettséget megvalósítani. 2 TELEFON FAX wavin@wavin.hu

3 WAVIN X-STREAM SZENNYVÍZ FOUL & STORMWATER ÉS CSAPADÉKVÍZ DRAINAGE ELVEZETŐSYSTEM RENDSZER Tartalomjegyzék Product Guide: Contents Tartalom Rendszertulajdonságok 4-7 Rendszerjellemzők 4 Előnyök 5 Felhasználási területek 6 Termékválaszték 8-14 Wavin: a csatornarendszerek szakértője 14 Minőségbiztosítás 15 Egészségvédelem és biztonság 15 Műszaki tanácsadás 15 WAVIN X-Stream CSATORNARENDSZER Bevezetés Tartalomjegyzék 3

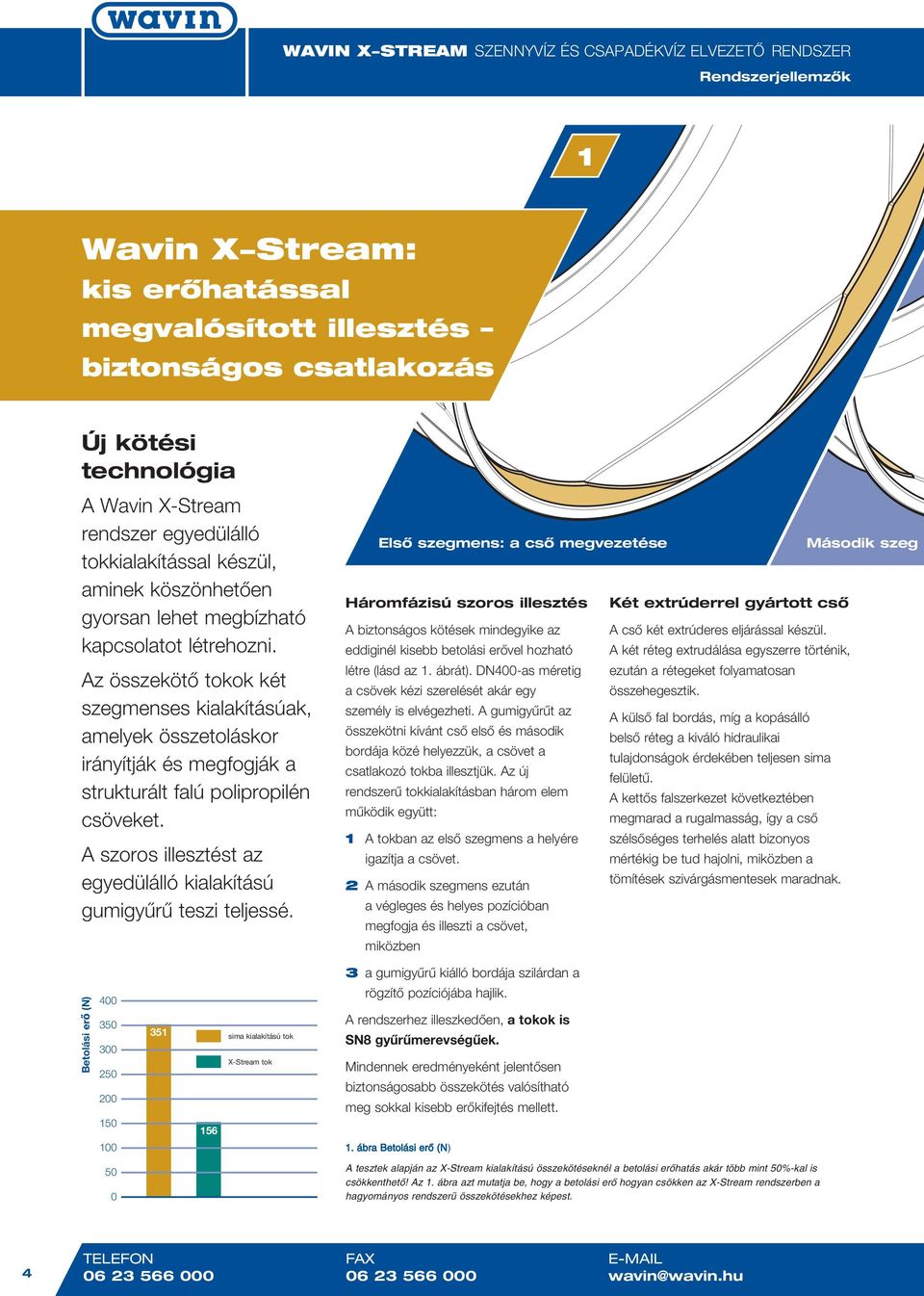

4 WAVIN X STREAM SZENNYVÍZ ÉS CSAPADÉKVÍZ ELVEZETŐ RENDSZER Rendszerjellemzők 1 Wavin X Stream: kis erőhatással megvalósított illesztés biztonságos csatlakozás Új kötési technológia A Wavin X-Stream rendszer egyedülálló tokkialakítással készül, aminek köszönhetően gyorsan lehet megbízható kapcsolatot létrehozni. Az összekötő tokok két szegmenses kialakításúak, amelyek összetoláskor irányítják és megfogják a strukturált falú polipropilén csöveket. Első szegmens: a cső megvezetése Háromfázisú szoros illesztés Két extrúderrel gyártott cső A biztonságos kötések mindegyike az A cső két extrúderes eljárással készül. eddiginél kisebb betolási erővel hozható A két réteg extrudálása egyszerre történik, létre (lásd az 1. ábrát). DN400-as méretig ezután a rétegeket folyamatosan a csövek kézi szerelését akár egy összehegesztik. személy is elvégezheti. A gumigyűrűt az összekötni kívánt cső első és második bordája közé helyezzük, a csövet a csatlakozó tokba illesztjük. Az új rendszerű tokkialakításban három elem működik együtt: 1 A tokban az első szegmens a helyére A szoros illesztést az egyedülálló kialakítású gumigyűrű teszi teljessé. Második szeg igazítja a csövet. 2 A második szegmens ezután A külső fal bordás, míg a kopásálló belső réteg a kiváló hidraulikai tulajdonságok érdekében teljesen sima felületű. A kettős falszerkezet következtében megmarad a rugalmasság, így a cső szélsőséges terhelés alatt bizonyos mértékig be tud hajolni, miközben a tömítések szivárgásmentesek maradnak. a végleges és helyes pozícióban megfogja és illeszti a csövet, miközben Betolási erő (N) 3 a gumigyűrű kiálló bordája szilárdan a rögzítő pozíciójába hajlik A rendszerhez illeszkedően, a tokok is 351 sima kialakítású tok SN8 gyűrűmerevségűek. X-Stream tok Mindennek eredményeként jelentősen biztonságosabb összekötés valósítható meg sokkal kisebb erőkifejtés mellett TELEFON 1. ábra Betolási erő (N) A tesztek alapján az X-Stream kialakítású összekötéseknél a betolási erőhatás akár több mint 50%-kal is csökkenthető! Az 1. ábra azt mutatja be, hogy a betolási erő hogyan csökken az X-Stream rendszerben a hagyományos rendszerű összekötésekhez képest. FAX wavin@wavin.hu

5 WAVIN X STREAM SZENNYVÍZ ÉS CSAPADÉKVÍZ ELVEZETŐ RENDSZER Előnyök 2 3 Gumigyűrű elhelyezkedése behelyezéskor Gumigyűrű elhelyezkedése a tokban mens: a tömítés biztosítása Termékskála A rendszer előnyei Az X-Stream rendszerben a tervezők és A Wavin X-Stream sajátos jellemzői és kivitelezők DN150 mm-től egészen előnyei közé tartoznak az alábbiak: DN800 mm csőméretig választhatnak a projektjeik igényeinek megfelelően. A csövek 3 m és 6 m hosszban kaphatók. Minden csőméretben teljes Szabadalmaztatott tok és tömítés: 50%-nál is kisebb betolási erő elegendő az összekötésekhez a gyorsabb és könnyebb szerelés érdekében. Világosszürke belső fal: megkönnyíti a CCTV vizsgálókamerákkal történő vizsgálatokat és karbantartást. Kopásállóság: a cső belső rétege olyan kialakítású, hogy a szennyvizekben előforduló koptató szilárd részecskéknek képes legyen ellenállni. idomválaszték áll rendelkezésre, többek Szoros illeszkedés a karmantyúkba és közt: egyéb idomokba. karmantyúk ívidomok elágazások szűkítők, adapterek Kis tömeg: könnyű kezelés és mozgatás. Rugalmasság: alkalmazkodás a Kis betolási erő beépítés utáni talajmozgásokhoz a stabilitás csökkenése nélkül. Kiváló vegyszerállóság: akár erősen vegyileg szennyezett vizeknek is ellenáll.* Idomok teljes választéka: a megszokott idomokat kiegészítik a speciális Biztonságos kötésmód csatlakozó elemek, melyekkel a rendszer könnyen csatlakoztatható pl. a Tegra mászható aknákhoz. Univerzális használhatóság: különféle adapterek tartoznak a rendszerhez, amelyekkel az X-Stream rendszer könnyen csatlakoztatható más anyagú csövekhez. Kis súly * A cső és a gumigyűrű vegyszerállósága speciális esetekben egyedileg vizsgálandó. WAVIN X Stream CSATORNARENDSZER Rendszerjellemzők Előnyök 5

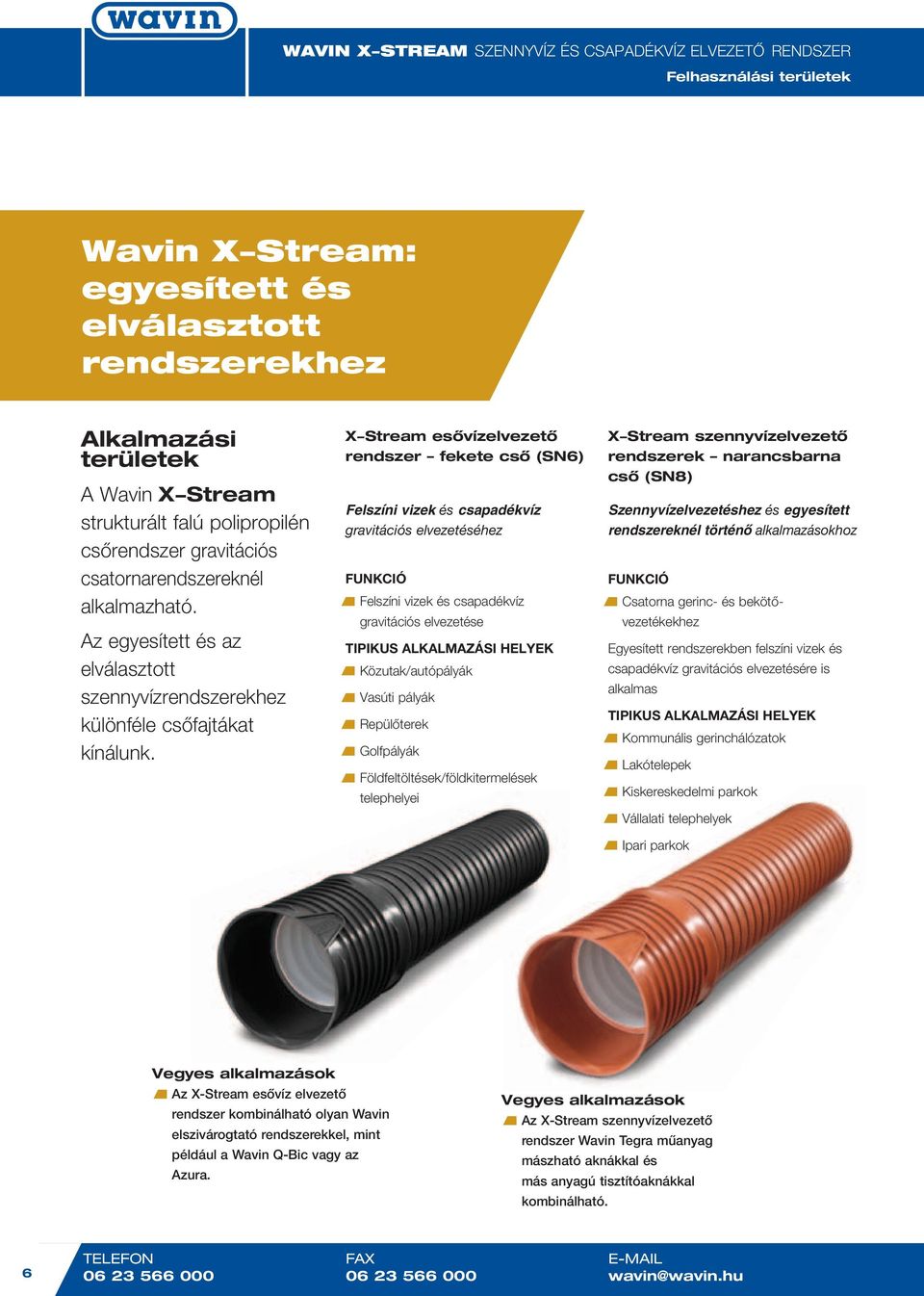

6 Felhasználási területek Wavin X-Stream: egyesített és elválasztott rendszerekhez Alkalmazási területek A Wavin X-Stream strukturált falú polipropilén csőrendszer gravitációs csatornarendszereknél alkalmazható. Az egyesített és az elválasztott szennyvízrendszerekhez különféle csőfajtákat kínálunk. X-Stream esővízelvezető rendszer fekete cső (SN6) Felszíni vizek és csapadékvíz gravitációs elvezetéséhez FUNKCIÓ Felszíni vizek és csapadékvíz gravitációs elvezetése TIPIKUS ALKALMAZÁSI HELYEK Közutak/autópályák Vasúti pályák Repülőterek Golfpályák Földfeltöltések/földkitermelések telephelyei X-Stream szennyvízelvezető rendszerek narancsbarna cső (SN8) Szennyvízelvezetéshez és egyesített rendszereknél történő alkalmazásokhoz FUNKCIÓ Csatorna gerinc- és bekötővezetékekhez Egyesített rendszerekben felszíni vizek és csapadékvíz gravitációs elvezetésére is alkalmas TIPIKUS ALKALMAZÁSI HELYEK Kommunális gerinchálózatok Lakótelepek Kiskereskedelmi parkok Vállalati telephelyek Ipari parkok Vegyes alkalmazások Az X-Stream esővíz elvezető rendszer kombinálható olyan Wavin elszivárogtató rendszerekkel, mint például a Wavin Q-Bic vagy az Azura. Vegyes alkalmazások Az X-Stream szennyvízelvezető rendszer Wavin Tegra műanyag mászható aknákkal és más anyagú tisztítóaknákkal kombinálható. 6 TELEFON FAX wavin@wavin.hu

7 Felhasználási területek Sokoldalúság A Wavin X-Stream rendszer precíziós idomok széles skáláját tartalmazza, amelyek olyan sokoldalúságot biztosítanak, hogy a rendszer bármilyen helyszínen és alkalmazáshoz használható legyen. Az idomok ugyanazokat az egyedi kialakítású tokokat tartalmazzák, mint a csöveket összekötő elemek (lásd az 5. oldalt), ami gyors és könnyű illesztést, valamint stabil, szorosan záró csatlakozást tesz lehetővé. WAVIN X-Stream CSATORNARENDSZER Felhasználási területek 7

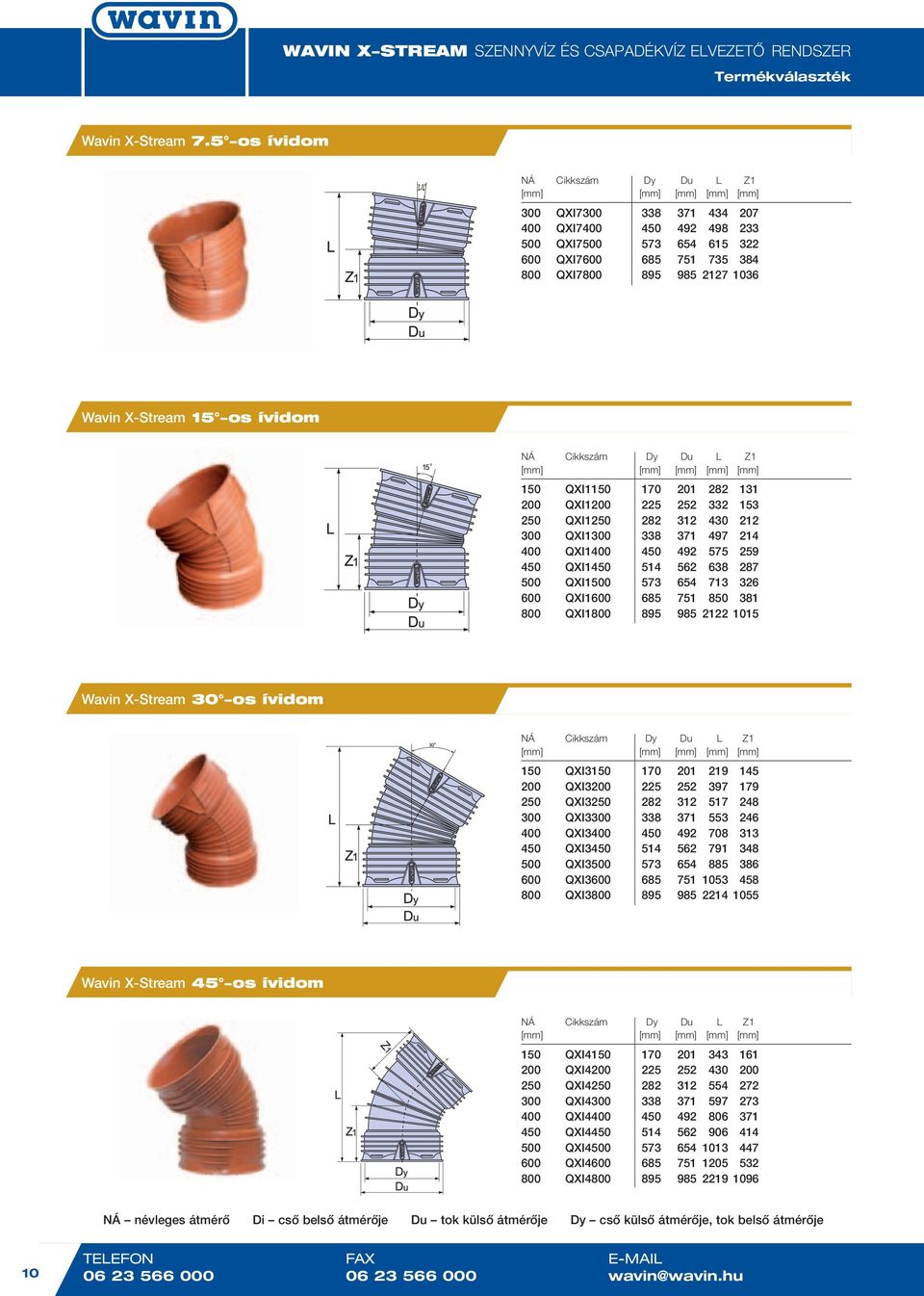

8 Termékválaszték Wavin X-Stream tokos csatornacső szennyvízre (SN 8) Beépítési hossz: 3m / 6m Gumigyűrű nélkül NÁ Cikkszám Di Dy Du L L1 L2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] 150 QX QX QX QX QX QX QX QX QX Wavin X-Stream tok nélküli csatornacső szennyvízre (SN 8) Gyártási hossz: 3m / 6m Gumigyűrű nélkül NÁ Cikkszám Di Dy L [mm] [mm] [mm] [mm] 150 QXTN QXTN QXTN QXTN QXTN QXTN QXTN QXTN QXTN Wavin X-Stream tokos csatornacső csapadékvízre (SN 6 ) Beépítési hossz: 3m / 6m Gumigyűrű nélkül NÁ Cikkszám Di Dy Du L L1 L2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] 150 QX QX QX QX QX QX QX QX QX Wavin X-Stream tok nélküli csatornacső csapadékvízre (SN 6) Gyártási hossz: 3m / 6m Gumigyűrű nélkül NÁ Cikkszám Di Dy L [mm] [mm] [mm] [mm] 150 QXTN QXTN QXTN QXTN QXTN QXTN QXTN QXTN QXTN NÁ névleges átmérő Di cső belső átmérője Du tok külső átmérője Dy cső külső átmérője, tok belső átmérője 8 TELEFON FAX wavin@wavin.hu

9 Termékválaszték Wavin X-Stream kettős karmantyú NÁ Cikkszám Dy Du L L1 [mm] [mm] [mm] [mm] [mm] 150 QXK QXK QXK QXK QXK QXK QXK QXK QXK Wavin X-Stream áttolókarmantyú NÁ Cikkszám Dy Du L [mm] [mm] [mm] [mm] 150 QXA QXA QXA QXA QXA QXA QXA QXA QXA Wavin X-Stream végelzáró sapka NÁ Cikkszám Dy Du L L1 [mm] [mm] [mm] [mm] [mm] 150 QXL QXL QXL QXL Wavin X-Stream végelzáró dugó NÁ Cikkszám Dy L [mm] [mm] [mm] 400 QXV QXV QXV QXV QXV Gumigyűrű nélkül WAVIN X-Stream CSATORNARENDSZER Termékválaszték 9

10 Termékválaszték Wavin X-Stream 7.5 -os ívidom NÁ Cikkszám Dy Du L Z1 [mm] [mm] [mm] [mm] [mm] 300 QXI QXI QXI QXI QXI Wavin X-Stream 15 -os ívidom NÁ Cikkszám Dy Du L Z1 [mm] [mm] [mm] [mm] [mm] 150 QXI QXI QXI QXI QXI QXI QXI QXI QXI Wavin X-Stream 30 -os ívidom NÁ Cikkszám Dy Du L Z1 [mm] [mm] [mm] [mm] [mm] 150 QXI QXI QXI QXI QXI QXI QXI QXI QXI Wavin X-Stream 45 -os ívidom NÁ Cikkszám Dy Du L Z1 [mm] [mm] [mm] [mm] [mm] 150 QXI QXI QXI QXI QXI QXI QXI QXI QXI NÁ névleges átmérő Di cső belső átmérője Du tok külső átmérője Dy cső külső átmérője, tok belső átmérője 10 TELEFON FAX wavin@wavin.hu

11 Termékválaszték Wavin X-Stream 90 -os ívidom NÁ Cikkszám Dy Du L Z1 [mm] [mm] [mm] [mm] [mm] 150 QXI QXI QXI QXI QXI QXI QXI QXI QXI Wavin X-Stream 90 -os ágidom NÁ Cikkszám Dy Du L L1 Z [mm] [mm] [mm] [mm] [mm] [mm] 150 QXD QXD QXD QXD QXD QXD QXD QXD QXD Wavin X-Stream 90 -os szűkített ágidom DN/ID Article number Dy Du L L1 Dy1 Du1 Z Z1 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 200/150 QXD /150 QXD /200 QXD /150 QXD /200 QXD /150 QXD /200 QXD /300 QXD /150 QXD /400 QXD /150 QXD /400 QXD /500 QXD /600 QXD Wavin X-Stream 45 -os KG átmeneti ágidom PVC KG tokos csatlakozással NÁ Cikkszám Dy Du L L1 Dy1 Du1 Z Z1 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 150/110 QXDKG /160 QXDKG /160 QXDKG /160 QXDKG /160 QXDKG WAVIN X-Stream CSATORNARENDSZER Termékválaszték 11

12 Termékválaszték Wavin X-Stream 45 -os ágidom NÁ Cikkszám Dy Du L L1 Z [mm] [mm] [mm] [mm] [mm] [mm] 150 QXG QXG QXG QXG QXG QXG QXG QXG QXG Wavin X-Stream 45 -os szűkített ágidom NÁ Cikkszám Dy Du L L1 Dy1 Du1 Z Z1 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 200/150 QXG /200 QXG /150 QXG /200 QXG /150 QXG /200 QXG /250 QXG /300 QXG /150 QXG /150 QXG /200 QXG /250 QXG /300 QXG /450 QXG /150 QXG /200 QXG /250 QXG /300 QXG /450 QXG /500 QXG Wavin X-Stream szűkítő idom Gumigyűrű nélkül NÁ Cikkszám Dy1 Dy Du L L1 [mm] [mm] [mm] [mm] [mm] [mm] 200/150 QXS /150 QXS /200 QXS /150 QXS /200 QXS /250 QXS /200 QXS /250 QXS /300 QXS /200 QXS /300 QXS /400 QXS /450 QXS /250 QXS /300 QXS /400 QXS /500 QXS /600 QXS NÁ névleges átmérő Di cső belső átmérője Du tok külső átmérője Dy cső külső átmérője, tok belső átmérője 12 TELEFON FAX wavin@wavin.hu

13 Termékválaszték Wavin X-Stream tokos KG adapter PVC KG csövéghez illeszkedik Gumigyűrű nélkül NÁ Cikkszám Dy Du Dy1 L L1 [mm] [mm] [mm] [mm] [mm] [mm] 150/110 QXSKG /110 QXSKG /160 QXSKG /160 QXSKG /160 QXSKG /160 QXSKG /315 QXSKG /160 QXSKG /315 QXSKG /160 QXSKG /315 QXSKG Wavin X-Stream sima végű KG adapter PVC KG tokhoz illeszkedik NÁ Cikkszám Dy Du L L1 Dy1 [mm] [mm] [mm] [mm] [mm] [mm] 150/160 QXKG /200 QXKG /250 QXKG /315 QXKG /400 QXKG Wavin X-Stream aknabekötő idom Betonaknákhoz, falátvezetésekhez NÁ Cikkszám Dy Du L [mm] [mm] [mm] [mm] 150 QXFP QXFP QXFP QXFP QXFP QXFP QXFP QXFP QXFP Wavin X-Stream gumigyűrű Külön rendelendő, a csőár nem tartalmazza. NÁ Cikkszám alapanyag [mm] 150 QXGUMI150 EPDM (saválló gumi) 200 QXGUMI200 EPDM (saválló gumi) 250 QXGUMI250 EPDM (saválló gumi) 300 QXGUMI300 EPDM (saválló gumi) 400 QXGUMI400 EPDM (saválló gumi) 450 QXGUMI450 EPDM (saválló gumi) 500 QXGUMI500 EPDM (saválló gumi) 600 QXGUMI600 EPDM (saválló gumi) 800 QXGUMI800 EPDM (saválló gumi) WAVIN X-Stream CSATORNARENDSZER Termékválaszték 13

14 Nyeregidomos csatlakozások Wavin X-Stream nyeregidomos csatlakozások KG, ill. X-Stream (TW) csatornacsőhöz A Wavin X-Stream rendszer változatos méretekben kínál nyeregidomos csatlakozásokat. További információkért kérjük, forduljon a Wavin Hungary Kft-hez. X-Stream (FR, ill. COR) bordakialakításhoz Wavin X-Stream nyeregidom csatlakozó méretválasztéka KG 110/400 FR KG 125/200 FR KG 160/250 FR TW 150/250 FR KG 110/500 FR KG 125/250 FR KG 160/300 FR TW 150/300 FR KG 110/600 FR KG 125/300 FR KG 160/400 FR TW 150/400 FR KG 110/600 COR KG 125/400 FR KG 160/500 FR TW 150/500 FR KG 125/500 FR KG 160/500 COR TW 150/500 COR KG 125/500 COR KG 160/600 FR TW 150/600 FR KG TW FR COR = KG (Solid Wall, Multi Layer) csövekhez = X-Stream TW (Twin Wall) csövekhez = X-Stream FR csövekhez = X-Stream Corma csövekhez KG 160/600 COR KG 160/800 COR TW 150/600 COR TW 150/800 COR 14 TELEPHONE: TELEFON +31(0) FAX (0) wavin@wavin.hu wavin.overseas@wavin.com

15 A csatornarendszerek szakértője Wavin a műanyag csőrendszerek szakértője A Wavin Európa vezető műanyag csőrendszer gyártója épületgépészeti, illetve csatorna és közmű alkalmazásokhoz. A Wavin Csoport 27 európai országban van jelen több mint 50 gyártó és értékesítő telephellyel, valamint világszerte egy képviselőkből és disztribútorokból álló hálózattal. 50 év innováció és tapasztalat A Wavin 2005-ben ünnepelte alapításának 50. évfordulóját. A kezdetet az első nagy átmérőjű műanyag cső elkészítése jelentette vízellátó rendszerekhez. Azóta a Wavin egyedülálló hírnevet szerzett állandóan növekvő termékskálájának tartóssága, minősége és megbízhatósága révén, valamint az építőipar számára kialakított innovatív, igényre szabott megoldásainak köszönhetően. Átfogó vízgazdálkodás A Wavin speciális szakértelmét leginkább a vízgazdálkodás területe tükrözi. Legyen szó szennyvíz, esővíz elvezetésről, ivóvízellátásról, vagy akár hideg- és melegvíz hálózatokról, a Wavin a megoldások teljes csomagját kínálja. A Wavin csatornarendszerek teljes skálája kiterjed a tetők vápacsatornáitól a felszíni vizek elvezetéséig, illetve a felszín alatti főgyűjtőkig. Az új X-Stream rendszer nagy előrelépést jelent a termékfejlesztés és a technológia terén. Minőségbiztosítás A Wavin X-Stream szennyvíz és esővíz elvezető rendszer kialakítása és gyártása megfelel az európai EN szabványnak mind a termék minőségét, mind használati értékét tekintve. Egészségvédelem és biztonság Mivel a Wavin X-Stream rendszer könnyű különösen más csőanyagokkal, például a betonnal vagy a kőagyaggal összevetve, ezért a szerelést a helyszínen végző személyzetet érintő kockázat jelentősen lecsökken. A csövek karmantyúkhoz és egyéb idomokhoz történő csatlakoztatásánál kis betolási erővel is tökéletes illesztés érhető el, ezért a szerelés gyors és könnyű, és így nincs szükség nehézgépekre. További gazdasági és biztonsági előny az is, hogy az árkokat hamarabb vissza lehet tölteni. Műszaki tanácsadás és segítségnyújtás A Wavin szakértelme a teljes körű csatornázási megoldások biztosítása terén nem korlátozódik pusztán a termékek gyártására és szállítására. A szakemberek bizton számíthatnak arra, hogy a projekt bármely fázisában átfogó támogatást kapnak a kiválasztástól és tervezéstől egészen a szerelésig és karbantartásig bármely területen. Az új Wavin X-Stream szenny- és esővízelvezető rendszerrel kapcsolatban a Wavin Hungary Kft. műszaki támogatással és útmutatással segíti mind a tervezőket, mind a kivitelezőket. WAVIN X-Stream CSATORNARENDSZER Műszaki tanácsadás 15
