1 Modellszám WETL Sorszám Későbbi hivatkozás céljából a fenti helyre írja be a sorozatszámot. Sorszám matrica FELHASZNÁLÓI KÉZIKÖNYV KÉRDÉSEK? Gyártóként, arra törekszünk, hogy vásárlóink minden igényét kielégítsük. Havan kérdése, vagy ha vannak hiányzó, esetleg sérült alkatrészek a termékben, kérem, keresse fel azt a helyet, ahol a terméket vásárolta. ÓVINTÉZKDÉS! Olvassa el a használati utasítás minden óvintézkedésrõl és figyelmeztetésrõl szóló pontját mielõtt használatba veszi a gépet. Õrizze meg ezt a kézikönyvet a jövõben is.

2 TARTALOMJEGYZÉK FIGYELMEZTETŐ MATRICA ELHELYEZÉSE FONTOS OVINTÉZKEDÉSEK HASZNÁLAT ELŐTT ÖSSZESZERELÉS ÜZEMELTETÉS ÉS BEÁLLÍTÁS A FUTÓPAD ÖSSZEHAJTÁSA ÉS MOZGÁTASA PROBLÉMAKERESÉS EDZÉSI ÚTMUTATÓ PÓTALKATRÉSZEK MEGRENDELÉSE Hátlap VONATKOZO FONTOS INFORMACIOK Hátlap Megjegyzés: Az ALKATRÉSZ-AZONOSÍTÓ TÁBLÁZAT, a ROBBANTOTT ÁBRA és az ALKATRÉSZUSTA a kézikönyv közepén található. REV FIGYELMEZTETŐ MATRICA ELHELYEZÉSE Az itt látható figyelmeztető matricákat a jelzett helyeken helyeztük el. Ha valamelyik matrica hiányzik vagy olvashatatlan, hívja fel a kézikönyv borítóján látható számot és kérjen ingyenes pótmatricát. Ezután a matricát a jelzett módon helyezze el. Megjegyzés: A matricákat nem eredeti méretükben ábrázoljuk. English: Hungarian Russian A PROFORM az ICON IP, Rt. bejegyzett védjegye 2

3 FONTOS OVINTÉZKEDÉSEK VIGYÁZAT! A futópad használata előtt a komoly sérülés kockázatának csökkentése érdekében olvasson el minden fontos óvintézkedést és utasítást a kézikönyvben, és ugyanígy olvassa el a futópadon elhelyezett összes figyelmeztetést is. Az ICON semmilyen felelősséget nem vállal a termék használata révén vagy abból kifolyólag elszenvedett sérülésekét, illetve vagyonkárért. 1. Edzésprogramja megkezdése előtt konzultáljon orvosával. Különösen fontos ez a 35 évnél idősebbek vagy a korábban már meglévő egészségügyi problémával küszködők esetében. 2. A tulajdonos felelőssége, hogy biztosítsa a futópad összes felhasználója számára a megfelelő óvintézkedéseket és figyelmeztesse őket a lehetséges veszélyekre. 3. Kizárólag az előírtak szerint használja a futópadot. 4. Úgy helyezze el a futópadot a talajon, hogy minimum 2,5 m (8 láb) szabad tér legyen mögötte és 0,5 m (2 láb) szabad tér legyen még minden oldalánál. Ne tegye a futópadot olyan helyre, ahol a légnyílásokat elzárja. Azért, hogy a padlót és a szőnyeget megóvja a sérüléstől, helyezzen egy műanyag szőnyeget a futópad alá. 5. Tartsa a futópadot fedett, zárt térben, portól és nedvességtől távol. Ne helyezze a futópadot garázsba, fedett udvarba vagy víz közelébe! 6. Ne működtesse a futópadot olyan térben, ahol areoszolos termékeket használnak, vagy ahol irányított a légmozgás éven aluli gyermeket és házikedvencet ne engedjen a gép közelébe. 8. A futópadot 113 kg-os (250 font) vagy az alatti személyek használhatják. 9. Ne engedjen egynél több személyt egy időben a futópadon tartózkodni. 10. Viseljen megfelelö sportruházatot a futópad használata közben. Ne viseljen laza, lógó öltözetet, amit becsíphet a szerkezet. Az atlétikai ruházatot egyaránt ajánljuk nőknek és férfiaknak. Mindig viseljen sportcipőt a gép használata közben. Soha ne használja a futópadot mezítláb, csak zokniban vagy szandálban. 11. Amikor a tápkábelt csatlakoztatja (lásd a 10. oldalt), dugja be a tápkábelt egy földelt konnektorba. Ne csatlakoztasson erre az áramkörre más gépet. 12. Ha hosszabbító kábel szükséges, kizárólag 1,5 m-nél rövidebb, háromeres, 1 mm-es kábelt használjon. 13. Tartsa a tápkábelt távol a fűtőtestektől. 14. Soha ne mozgassa a sétáló szalagot miközben az ki van kapcsolva. Ne működtesse a futópadot, ha a tápkábel vagy dugója sérült, vagy, ha a gép nem megfelelően működik. (Ha a futópad nem működik megfelelően, lásd a PROBLÉMAKERESÉS részben a 17. oldalon) 15. Olvassa el, értelmezze, és tesztelje a vészleállítási műveletet, mielőtt használatba veszi a futópadot (lásd ÜZEMELTETÉS ÉS BEÁL- LÍTÁS fejezetet a 10. oldalon). 16. Soha ne indítsa el úgy a futópadot, hogy rajta áll a sétáló szalagon. Mindíg fogja a markolatot a futópad használata közben. 17. A futópad nagy sebességre is képes. Állítsa lassú sebességemelkedésre a gépet, hogy elkerülje a hirtelen sebességugrást. 18. Soha ne hagyja a működő futópadot felügyelet nélkül. Mindig vegye ki a kulcsot és húzza ki a tápkábelt, ha nem használja a futópadot. 19. A pulzusmérő nem orvosi készülék. Több tényező is befolyásolhatja a pulzusszám leolvasási pontosságát, mint például az Ön mozgása. Az érzékelőt csak edzéstámogatásra tervezték, általában a pulzusszám meghatározására. 3

4 20. Ne próbálja meg felemelni, leengedni vagy elmozdítani a futópadot, amíg nincs megfelelően összeszerelve. (Lásd az ÖSSZESZERELÉS résznél a 6. oldalon, és a A FUTÓPAD ÖSSZEHAJTÁSA ÉS MOZGATÁSA részt a 15. oldalon.) Képesnek kell lennie a 20 kg-os (45 font) futópadot biztonságosan felemelni, leengedni vagy mozgatni. 21. A futópad összehajtásakor vagy mozgatásakor ügyelni kell arra, hogy a keretet a rögzítőcsap szilárdan rögzítse. 22. Oly módon ne változtasson a futópad lejtésén, hogy valamilyen tárgyat a futópad alá helyez. 23. Rendszeresen ellenőrizze és megfelelően húzza is meg a futópad minden alkatrészén a csavarokat. 24. Sose ejtsen vagy dugjon bármit a nyílásokba. 25. VIGYÁZAT! Mindig húzza ki a futópad tápkábelét a konnektorból közvetlenül a használat után, a berendezés tisztítása elõtt, és mielõtt a kézikönyben elõírt karbantartást és beállítási folyamatokat megkezdené. Soha ne vegye le a motor fedelét, kivéve ha azt egy felhatalmazott szakember nem teszi. A szervizelést és minden más itt leírt szerelést csak az arra felhatalmazott szakember végezheti. 26. Ezt a futópadot csak otthoni használatra szánták. Ne alkalmazza a berendezést kereskedelmi helyeken, bérbeadás céljával vagy intézményes keretek között. ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT 4

5 HASZNÁLAT ELÕTT Köszönjük, hogy ezt a forradalmian új WESLO LYNE 3500 futópadot választotta. A LYNE 3500 futópad egyesíti a fejlett technológiát és az új formát, és segítségével a leghatékonyabban végezhet otthon, nyugodt körülmények között testedzést. És amikor nem használja a berendezést a LYNE 3500 futópadot össze lehet csukni, és így fele annyi helyet foglal el, mint egy hagyományos futópad. A futópad használata előtt saját érdekében gondosan olvassa el a kézikönyvet. A kézikönyv elolvasása után felmerülő kérdésekkel kapcsolatban lásd a kézikönyv borítóját. Ha azt akarja, hogy gyorsan segítsünk, jegyezze fel a termék modell- és sorozatszámát, mielőtt hozzánk fordulna. A kézikönyv borítóján látható, hol találja a modellszámot, valamint a sorozatszámot tartalmazó matricát. Mielőtt továbbolvasná, ismerkedjen meg az alábbi rajzon megjelölt alkatrészekkel. Vizespalacktartó* Konzol Kapaszkodó Kulcs/Csipesz Rögzítõretesz Sétáló szalag Motorházfedél Visszaállítást/- kikapcsolást végző árammegszakítót Lábtartó Kerék Hátsó görgõ beállító csavarok Lejtésszabályozó láb *A vizespalack nem tartozék. 5

6 ÖSSZESZERELÉS Az összeszerelés két embert igényel. Állítsa egy üres helyre a futópadot és távolítson el róla minden csomagolóanyagot; ne dobjaki a csomagolóanyagokat, amíg a gépet teljesen össze nem szerelte. Megjegyzés! A futószalag alsó része nagy hatásfokú kenõanyaggal van bevonva. A szállítás alatt bizonyos mennyiségě kenõanyag rákerülhet a futószalagra vagy a csomagolásra. Ez normális és nem korlátozza a futópad měködését. Ha a futószalag tetején talál valamennyi kenõanyagot, törölje le egy puha ronggyal, enyhe, karcmentes tisztítószert használva. Az összeszereléshez a mellékelt hatszögletű csavarkulcson túl imbusz csavarhúzóra, két csavarkulcsra, valamint csípőfogókra is szüksége lesz. Megjegyzés: Az összeszerelés során felhasznált kis alkatrészek azonosításához lásd az ALKATRÉSZ- AZONOSÍTÓ TÁBLÁZATOT ennek a kézikönyvnek a közepén. El_fordulhat, hogy a vasalatokhoz pótlást is talál a berendezés mellett. 1. Valaki mással tartassa a képen látható módon az alapot (52). Keresse meg a bal oldali támasztóoszlopot (53) (a jobb oldali támasztóoszlopnak [54] nagy furata van az alsó vége közelében) Úgy fogja meg a bal oldali támasztóoszlopot (53), hogy a hajlat a jelzett helyzetben legyen. Helyezze be a támasztóoszlop csavarjait (2) a bal oldali támasztóoszlopon lévő konzolba. Erősítse fel a bal oldali támasztóoszlopot az alapra (52) a támasztóoszlop csavarjainak, két keretalátétnek (14), valamint két, a támasztóoszlophoz tartozó anyának (16) a segítségével. Még ne húzza meg a támasztóoszlop anyáit. Ugyanígy erősítse fel a jobb oldali támasztóoszlopot (54) is az alapra (52) kanyar Nagy furat Úgy csúsztassa rá a két kerékházat (62) az alapra (52), hogy a kerékcsavarok (35) feje a képen látható módon kinn legyen. Erősítse fel az egyes kerékházakat két kerékházcsavar (6), két kerékházalátét (11), valamint két kerékházanya (15) segítségével

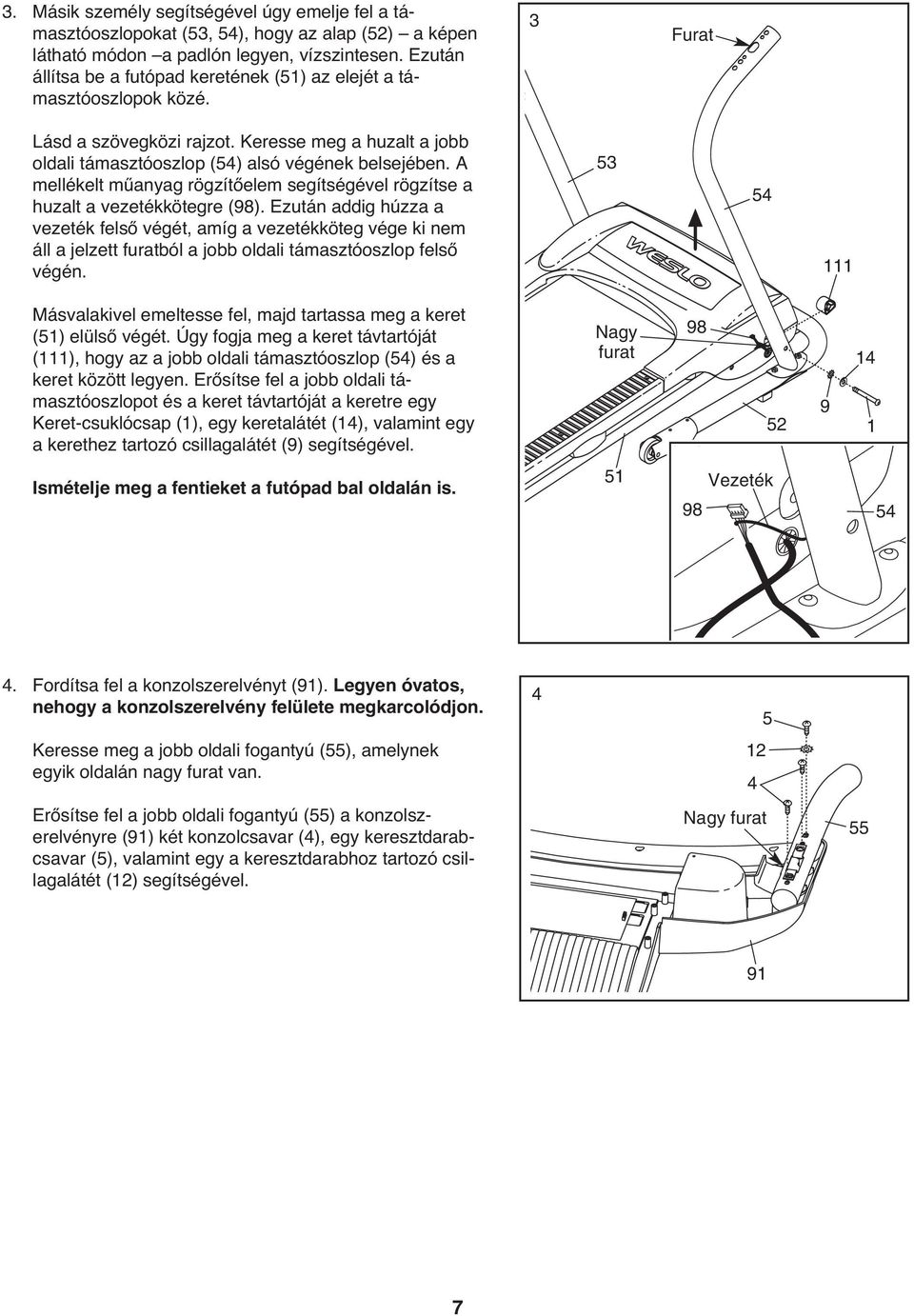

7 3. Másik személy segítségével úgy emelje fel a támasztóoszlopokat (53, 54), hogy az alap (52) a képen látható módon a padlón legyen, vízszintesen. Ezután állítsa be a futópad keretének (51) az elejét a támasztóoszlopok közé. 3 Furat Lásd a szövegközi rajzot. Keresse meg a huzalt a jobb oldali támasztóoszlop (54) alsó végének belsejében. A mellékelt műanyag rögzítőelem segítségével rögzítse a huzalt a vezetékkötegre (98). Ezután addig húzza a vezeték felső végét, amíg a vezetékköteg vége ki nem áll a jelzett furatból a jobb oldali támasztóoszlop felső végén Másvalakivel emeltesse fel, majd tartassa meg a keret (51) elülső végét. Úgy fogja meg a keret távtartóját (111), hogy az a jobb oldali támasztóoszlop (54) és a keret között legyen. Erősítse fel a jobb oldali támasztóoszlopot és a keret távtartóját a keretre egy Keret-csuklócsap (1), egy keretalátét (14), valamint egy a kerethez tartozó csillagalátét (9) segítségével. Ismételje meg a fentieket a futópad bal oldalán is. Nagy furat Vezeték Fordítsa fel a konzolszerelvényt (91). Legyen óvatos, nehogy a konzolszerelvény felülete megkarcolódjon. 4 5 Keresse meg a jobb oldali fogantyú (55), amelynek egyik oldalán nagy furat van Erősítse fel a jobb oldali fogantyú (55) a konzolszerelvényre (91) két konzolcsavar (4), egy keresztdarabcsavar (5), valamint egy a keresztdarabhoz tartozó csillagalátét (12) segítségével. Nagy furat

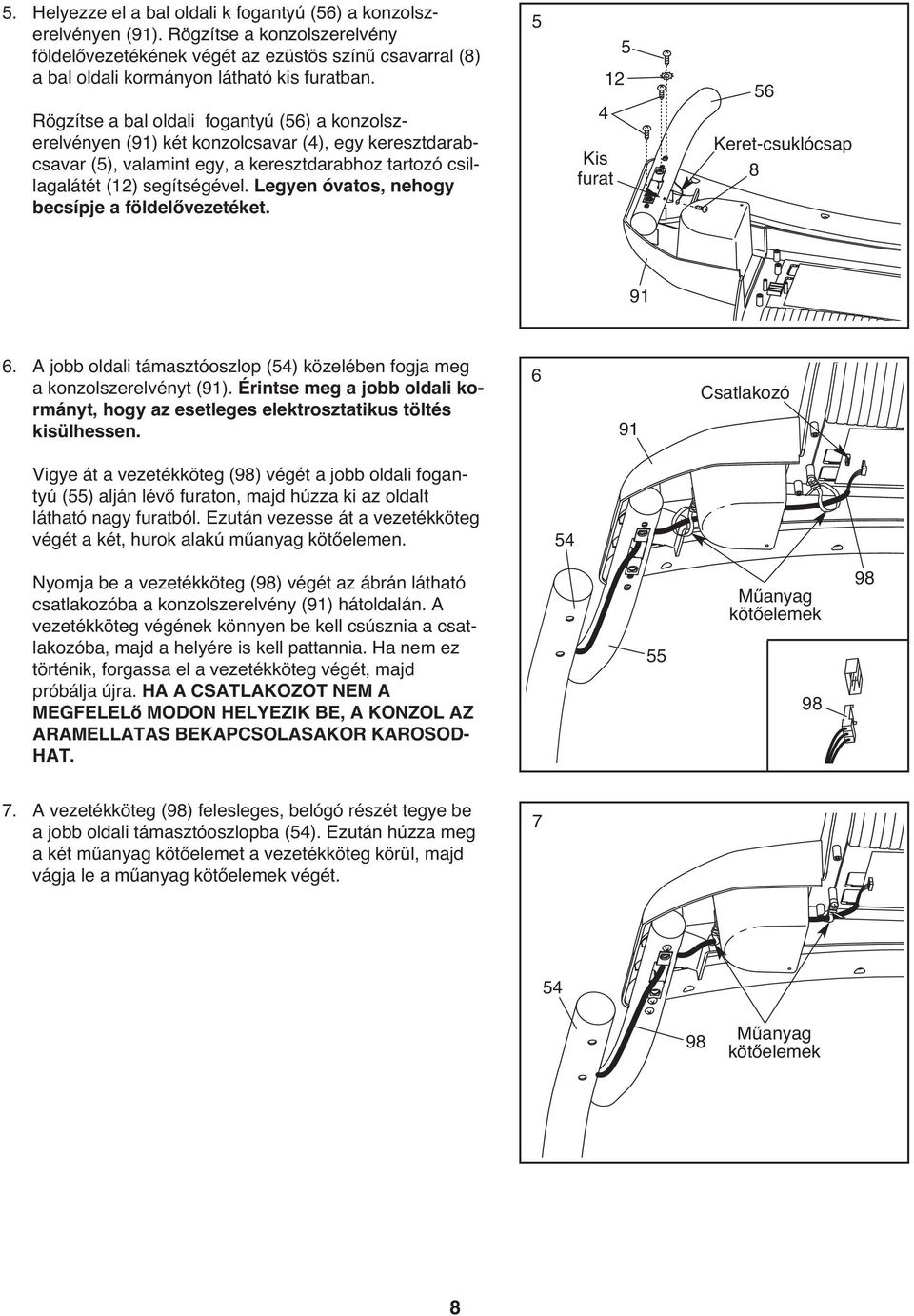

8 5. Helyezze el a bal oldali k fogantyú (56) a konzolszerelvényen (91). Rögzítse a konzolszerelvény földelővezetékének végét az ezüstös színű csavarral (8) a bal oldali kormányon látható kis furatban. Rögzítse a bal oldali fogantyú (56) a konzolszerelvényen (91) két konzolcsavar (4), egy keresztdarabcsavar (5), valamint egy, a keresztdarabhoz tartozó csillagalátét (12) segítségével. Legyen óvatos, nehogy becsípje a földelővezetéket Kis furat 5 56 Keret-csuklócsap A jobb oldali támasztóoszlop (54) közelében fogja meg a konzolszerelvényt (91). Érintse meg a jobb oldali kormányt, hogy az esetleges elektrosztatikus töltés kisülhessen Csatlakozó Vigye át a vezetékköteg (98) végét a jobb oldali fogantyú (55) alján lévő furaton, majd húzza ki az oldalt látható nagy furatból. Ezután vezesse át a vezetékköteg végét a két, hurok alakú műanyag kötőelemen. 54 Nyomja be a vezetékköteg (98) végét az ábrán látható csatlakozóba a konzolszerelvény (91) hátoldalán. A vezetékköteg végének könnyen be kell csúsznia a csatlakozóba, majd a helyére is kell pattannia. Ha nem ez történik, forgassa el a vezetékköteg végét, majd próbálja újra. HA A CSATLAKOZOT NEM A MEGFELELő MODON HELYEZIK BE, A KONZOL AZ ARAMELLATAS BEKAPCSOLASAKOR KAROSOD- HAT. 55 Műanyag kötőelemek A vezetékköteg (98) felesleges, belógó részét tegye be a jobb oldali támasztóoszlopba (54). Ezután húzza meg a két műanyag kötőelemet a vezetékköteg körül, majd vágja le a műanyag kötőelemek végét Műanyag kötőelemek 8

9 8. Helyezze a konzolszerelvényt (91) a jobb oldali támasztóoszlopra (54), majd a bal oldali támasztóoszlopra (ez utóbbi a képen nem látható). Ezután hajtsa be a négy kormányalátét (13), valamint a négy, a kormányhoz tartozó csillagalátét (10) (ezek mindegyikéből csak kettő-kettő látható a képen) segítségével a négy kormánycsavart (3) a jobb, illetve a bal oldali támasztóoszlopba. Ezután húzza meg mind a négy kormánycsavart hasítékbant 91 7 A vezetékköteg (98) belógó részét tegye be a jobb oldali támasztóoszlop (54) belsejébe. Erősítse fel a konzol hátlapját (93) a konzolszerelvényre (91) a négy konzolhátlap-csavar (7) segítségével. Ügyeljen arra, hogy a vezetékköteg (98) a konzol hátlapján jelzett hasítékban legyen és egyetlen huzal se csípődjön be Gondosan eressze le a kormányokat (55, 56) a padlóra. Állítsa be középre a keretet (51) a kormányok között, majd húzza meg a támasztóoszlophoz tartozó csavart (2). Ezután emelje vissza függőleges helyzetbe a kormányokat Lásd a szövegközi rajzot. Erősítse fel az összekötőpántszerelvényt (108) a bal oldali támasztóoszlopra (53) a két összekötőpánt-csavar (7) segítségével. Ügyeljen arra, hogy az összekötőpánt-szerelvény a jelzett módon helyezkedjen el. 55, 56 Lásd ALKATRÉSZLISTA címszó alatt a 14. oldalon. Szükség szerint állítson a futópad lejtésén Gyõzõdjön meg róla, hogy az alkatrészek megfelelõen rögzítve vannak, mielõtt a futópadot használja. Megjegyzés: Extra felszereléseket tartalmazhat. Tartsa a tartozék imbuszkulcsokat biztonságos helyen, a nagy imbuszkulcs a sétálószalag beállításához való (lásd 18. oldal). A padló vagy szõnyeg megóvása érdekében, helyezzen a futópad alá egy lábtörlõt. 9

10 F IT IT ÜZEMELTETÉS ÉS BEÁLLÍTÁS LAGAZ ELÕRE-OLAJOZOTTSÉTÁLÓ SZALAG A futópad tartalmaz egy magas minõségě olajjal megkent sétálószalagot. FONTOS! Soha ne alkalmazzon szilikon sprayt vagy egyéb anyagokat a sétáló szalaghoz vagy sétáló platformhoz. Az ilyen anyagok lerontják a sétáló szalag állapotát és túlzott kopást okoznak. A TÁPKÁBEL CSATLAKOZTATÁSA Ezt a terméket földelni kell. Ha hibásan měködik vagy megtörik, a földelt elektromos áram miatt a legkisebb ellenállás útvonalát kell megadni, hogy csökkentse az áramütés kockázatát. Ez a termék egy tápkábellel van ellátva, amelynek van egy berendezés-földelõ vezetõje és egy földelt dugója. Fontos! Ha a tápkábel megsérül, ki kell cserélni egy a gyártó által ajánlott tápkábellel. Lásd 1. ábra. Dugja be a tápkábel jelzett végét a futópadon található csatlakozóba. Lásd 2. ábra. Dugja be a tápkábelt egy olyan megfelelõ kivezetésbe, amit megfelelõen szereltek be és minden helyi kóddal és rendelettel összhangban földeltek. Fontos! A futópad nem kompatibilis a GFCI-vel ellátott kimenetekkel. 1 2 Csatlakozó a futópadon Kimenet FR VIGYÁZAT! A berendezés-földelés vezetésének helytelen csatlakozása az áramütés fokozott veszélyét eredményezheti. Ellenõriztesse szakképzett villanyszerelõvel vagy karbantartóval, ha kételkedik abban, hogy a termék megfelelõen van földelve. Ne módosítsa a termékhez szolgáltatott dugót, ha nem illeszkedik a kimenetbe, szereltessen be megfelelõt egy szakképzett villanyszerelõvel. 10

11 KONZOL ÁBRA Kulcs Kapocs KONZOLJELLEMZŐK A konzol egész választékát kínálja azoknak a tulajdonságoknak, amelyek az edzés hatékonyabbá tételét szolgálják. Amíg a konzol kézi üzemmódja a kijelölt, a futópad sebessége egy gombnyomással megváltoztatható. Edzés közben a kijelzők folyamatos visszajelzést adnak az edzés alakulásáról. A markolathoz tartozó pulzusérzékelő segítségével még a pulzusszám is megmérhető. A konzol négy sebességprogramot is kínál. Ezek mindegyike miközben az edzést végző személyt a hatékony edzésen végigvezeti automatikusan szabályozza a futópad sebességét. Megjegyzés: Ha átlátszó műanyag van a konzolon, távolítsa el. A járóplatform károsodásának megelőzése érdekében a futópad használatakor mindig viseljen tiszta sportcipőt. A futópad használatának megkezdését követő pár percben ellenőrizze a sétálószalag beállítását és ha szükséges centrírozza a szalagot (lásd a 18. oldalt). ÁRAMELLÁTÁS BEKAPCSOLÁSA FONTOS! Ha a futópad hidegben volt, az áramellátás bekapcsolása előtt hagyja, hogy szobahőmérsékletre melegedhessen. Ha ezt elfelejti, a konzol kijelzői vagy más elektromos alkatrészek károsodhatnak. Dugja be a hálózati kábelt (lásd a 10. oldalt). Majd keresse meg a futópad keretén a visszaállítást/-kikapcsolást végző árammegszakítót a hálózati kábel közelében. Kapcsolja az árammegszakítót visszaállított helyzetbe. On(Be) visszaállítást Ezután álljon rá a futópad talpsínjeire. Keresse meg a kulcsra erősített karikát (lásd a fenti ábrát), majd csúsztassa rá a karikát ruházatának övrészére. Ezután helyezze be a kulcsot a konzolba. A kijelzők egy pillanat múlva már világítanak. FONTOS! Vészhelyzetben a kulcs a konzolból kihúzható, ezáltal pedig a sétálószalag lassan leáll. A karikát úgy tesztelje, hogy óvatosan tesz néhány lépést hátra; ha a kulcs nem húzható ki a konzolból, állítson a karika helyzetén WE ET TL WE 11

12 HASZNÁLAT KÉZI ÜZEMMÓDBAN 1. Helyezze be a kulcsot a konzolba. Lásd ÁRAMELLÁTÁS BEKAPCSOLÁSA címszó alatt a 11. oldalon. 2. Jelölje ki a kézi üzemmódot. A kulcs behelyezésével máris kijelölte a kézi üzemmódot. Ha már választott sebességprogramot, jelölje ki a kézi üzemmódot a [PRO- GRAM SELECT] gomb addig történő nyomogatásával, amíg csupán nullák nem láthatók a kijelzőkön. 3. A sétálószalag elindításához nyomja le a [START], vagy a [SPEED] increase gombot. Amikor a két gomb valamelyikét lenyomta, a sétálószalag 2 km/ó-s sebességgel mozogni kezd. Fogja meg a kormányokat, majd kezdjen sétálni. Edzés közben változtasson kívánság szerint a sétálószalag sebességén a Speed gombok lenyomásával. Minden egyes alkalommal, amikor valamelyik gombot lenyomja, a sebesség beállítása mindig 0,1 km/ó-s fokozatot ugorva változik; ha valamelyik gombot lenyomva tartja, a sebesség beállítása mindig 0,5 km/ó-s fokozatot ugorva változik. Megjegyzés: A gombok lenyomása után eltarthat egy ideig, amíg a sétálószalag eléri a kijelölt sebesség-beállítást. ETWE13906 A sétálószalag leállításához WETL13906 nyomja meg a [STOP] gombot. Valamelyik kijelzőn villogni kezd az idő. A sétálószalag újraindításához nyomja le a Start vagy a Speed increase gombot. 4. A pálya alakú ábra és a három kijelző segítségével nyomon követheti edzése alakulását. Pálya alakú kijelző a pálya alakú kijelző 400 m-es távot képvisel. Amíg a futópadon sétál vagy fut, a pálya körüli állapotkijelzők egyesével jelennek meg egészen addig, amíg végül az egész pálya nem látható. Ezután a pálya eltűnik, az állapotjelzők pedig ismét kezdenek egyesével megjelenni. A pálya közepén az eddig megtett körök száma látható. Bal alsó kijelző edzés közben a bal alsó kijelző mutatja az eltelt időt és az addig sétával vagy futással megtett távolságot. Jobb alsó kijelző a jobb alsó kijelzőn látható a sétálószalag sebessége, valamint az addig elégetett kalóriák hozzávetőleges száma. A kijelző ezenkívül a pulzusszámot is mutatja, amikor a markolat pulzusérzékelőjét használják (lásd az 5. lépést)a 13. oldalon. Elsőbbség-kijelző a felső kijelző az elsőbbség-kijelző. Az elsőbbség-kijelzőn az eltelt idő, a sétával vagy futással megtett távolság, a ETWE13906 WETL13906 sétálószalag sebessége vagy az addig elégetett kalóriák hozzávetőleges száma látható. Addig nyomogassa a [PRIORITY DISPLAY] gombot, amíg az elsőbbség-kijelzőn az éppen megtekinteni kívánt információ meg nem jelenik. Megjegyzés: ETWE13906 Az elsőbbség-kijelzőn látható adatok a bal alsó, illetve a jobb alsó kijelzőn nem WETL13906 látszanak. A kijelzők visszaállításához nyomja le a Stop gombot, vegye ki, majd helyezze vissza a kulcsot. Megjegyzés: A konzolon a sebesség, illetve a távolság kilométerben 6390 WE1 ET vagy mérföldben látható TL1 WE Annak megtekintéséhez, melyik mértékegység van éppen kijelölve, tartsa lenyomva a Stop gombot, tegye be a kulcsot a konzolba, 906 E13 ETW majd engedje el a 906 L13 WET Stop gombot. A metrikus km-t jelentő M, illetve az angol mérföldet jelentő E jelenik meg az elsőbbség-kijelzőn. A mértékegység megváltoztatásához nyomja le a Speed increase gombot. Amikor a kívánt mértékegységet kiválasztotta, vegye ki, majd helyezze be újra a kulcsot. 12

13 5. Ha kell, mérje meg a pulzusszámát. A markolathoz tartozó pulzusérzékelő használata előtt vegye le az átlátszó műanyagot a fémérintkezőkről. Azonkívül ügyeljen arra is, hogy mindkét keze tiszta legyen. Pulzusszámának leméréséhez álljon a talpsínekre, majd fogja meg a fémérintkezőket a kezét ne mozgassa. Pulzusának érzékelésekor villogni kezd a jobb alsó kijelzőn a kis, szív alakú jel, megjelenik egy vagy két vonás, majd pulzusszáma látható. A pulzus pontosabb leolvasásához folyamatosan fogja mintegy 15 másodpercig az érintkezőket. 6. Amikor végzett az edzéssel, vegye ki a kulcsot a konzolból. Álljon rá a talpsínekre, nyomja meg a Stop gombot, Ezután vegye ki a kulcsot a konzolból, majd tegye biztonságos helyre. Amikor a futópadot már nem használja, kapcsolja a visszaállítást/kikapcsolást végző árammegszakítót kikapcsolt [OFF] állásba, majd húzza ki a hálózati kábelt. FONTOS! Ha ezt nem teszi meg, a futópad elektromos alkatrészei idő előtt tönkremehetnek. SEBESSÉGPROGRAM ALKALMAZÁSA 1. Helyezze be a kulcsot a konzolba. Metal Contacts Lásd ÁRAMELLÁTÁS BEKAPCSOLÁSA címszó alatt a 11. oldalon. 2. Válassza ki a négy sebességprogram valamelyikét. A sebességprogram kijelöléséhez nyomogassa a Program Select gombot; P-1, P-2, P-3, vagy P-4 jelenik meg pár másodpercre az elsőbbség-kijelzőn, hogy jelezze, melyik programot választották. A kijelölt program maximális sebesség-beállítása pár másodpercre a kijelzők valamelyikén is megjelenik. Mindegyik program 30, egyenként egyperces időtartamból áll. Mindegyik időtartamhoz egy sebesség-beállítást programozhatnak. Megjegyzés: Programozható ugyanaz a sebesség-beállítás két vagy több, egymást követő időszakra nézve is. A [PROGRAM SELECT] gomb bal oldalán látható profilok jelzik, miként változik a sétálószalag sebessége a programok során. 3. A program elindításához nyomja le a [START], illetve a [SPEED] increase gombot. Amikor valamelyik gombot lenyomta, a futópad automatikusan ahhoz a sebesség-beállításhoz igazodik, amelyet a program első időszakára nézve beprogramoztak. Fogja meg a kormányokat, majd kezdjen el sétálni. Az első időszak elteltével hangjelzéssorozat hallható. Ha a második időszakra nézve másik sebesség-beállítást programoztak, a sebességbeállítás figyelmeztetés végett villogni kezd valamelyik kijelzőn, majd a sétálószalag sebessége megváltozik. A program így folytatódik egészen addig, amíg a 30. időszak végére nem ért. Ezután a sétálószalag lassan leáll. Ha a program során a sebesség-beállítás túl nagy vagy túl kicsi, a beállítás kézzel is felülbírálható a Speed gombok lenyomásával. Azonban a következő időszak kezdetekor a sétálószalag sebessége megváltozik, ha más sebesség-beállítást programoztak a következő időszakra nézve. A program leállításához nyomja le a [STOP] gombot. A kijelzők valamelyikén villogni kezd az idő. A program újraindításához nyomja le a Start vagy a Speed increase gombot. A sétálószalag 2 km/ó-s sebességgel mozogni kezd. A következő időszak kezdetekor a sétálószalag sebessége megváltozik, ha eltérő sebesség-beállítást programoztak a következő időszakra. 4. A pálya alakú ábra és a három kijelző segítségével nyomon követheti edzése alakulását. Lásd a 4. lépést a 12. oldalon. 5. Amikor végzett az edzéssel, vegye ki a kulcsot a konzolból. Lásd a 6. lépést ezen az oldalon. ETWE13906 WETL

14 A FUTÓPAD LEJTÉSÉNEK MEGVÁLTOZTATÁSA Edzésintenzitásának módosításához változtathat a futópad lejtésén. Három lejtésszint van. A lejtés megváltoztatása előtt vegye ki a kulcsot és húzza ki a hálózati kábelt. Ezután hajtsa össze a futópadot tárolási helyzetbe (lásd a 15. oldalt). Lejtésszabályozó csap Lejtésszabályozó láb A lejtés megváltoztatásához előbb vegye ki a lejtésszabályozó csapot valamelyik lejtésszabályozó lábból. Állítsa a lejtésszabályozó lábat a kívánt helyzetbe, majd teljesen dugja vissza a lejtésszabályozó csapot. Ugyanígy állítsa be a másik lejtésszabályozó lábat is. FIGYELEM! A futópad használata előtt bizonyosodjon meg arról, hogy mindkét lejtésszabályozó láb ugyanolyan magasságban van, valamint hogy mindkét lejtésszabályozó csap teljesen benne van a lejtésszabályozó lábakban. Miután a lejtésszabályozó lábak beállításával végzett, eressze le a futópadot (lásd a 16. oldalt). Lejtésszabályozó csap 14

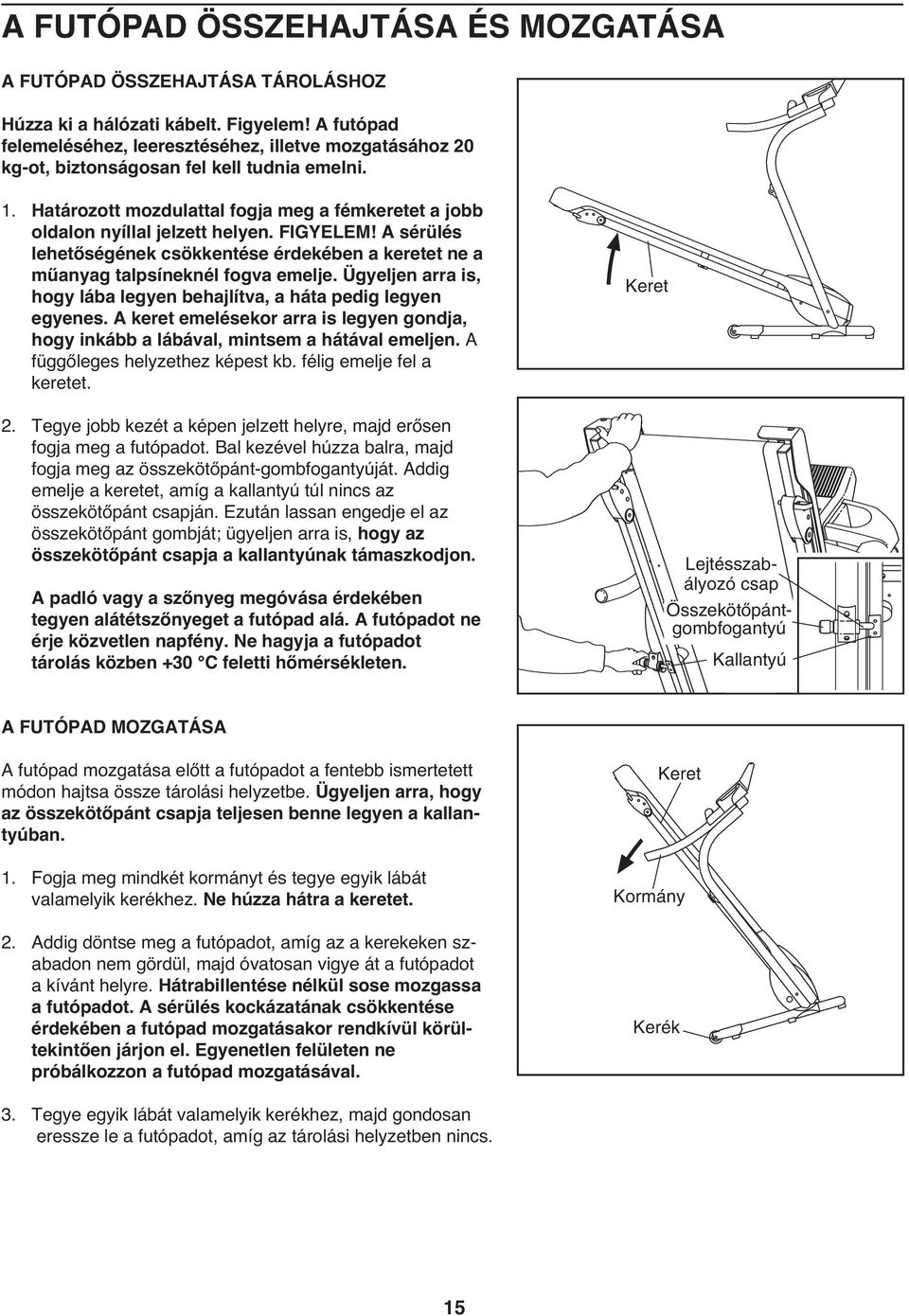

15 A FUTÓPAD ÖSSZEHAJTÁSA ÉS MOZGATÁSA A FUTÓPAD ÖSSZEHAJTÁSA TÁROLÁSHOZ Húzza ki a hálózati kábelt. Figyelem! A futópad felemeléséhez, leeresztéséhez, illetve mozgatásához 20 kg-ot, biztonságosan fel kell tudnia emelni. 1. Határozott mozdulattal fogja meg a fémkeretet a jobb oldalon nyíllal jelzett helyen. FIGYELEM! A sérülés lehetőségének csökkentése érdekében a keretet ne a műanyag talpsíneknél fogva emelje. Ügyeljen arra is, hogy lába legyen behajlítva, a háta pedig legyen egyenes. A keret emelésekor arra is legyen gondja, hogy inkább a lábával, mintsem a hátával emeljen. A függőleges helyzethez képest kb. félig emelje fel a keretet. 2. Tegye jobb kezét a képen jelzett helyre, majd erősen fogja meg a futópadot. Bal kezével húzza balra, majd fogja meg az összekötőpánt-gombfogantyúját. Addig emelje a keretet, amíg a kallantyú túl nincs az összekötőpánt csapján. Ezután lassan engedje el az összekötőpánt gombját; ügyeljen arra is, hogy az összekötőpánt csapja a kallantyúnak támaszkodjon. A padló vagy a szőnyeg megóvása érdekében tegyen alátétszőnyeget a futópad alá. A futópadot ne érje közvetlen napfény. Ne hagyja a futópadot tárolás közben +30 C feletti hőmérsékleten. Keret Lejtésszabályozó csap Összekötőpántgombfogantyú Kallantyú A FUTÓPAD MOZGATÁSA A futópad mozgatása előtt a futópadot a fentebb ismertetett módon hajtsa össze tárolási helyzetbe. Ügyeljen arra, hogy az összekötőpánt csapja teljesen benne legyen a kallantyúban. 1. Fogja meg mindkét kormányt és tegye egyik lábát valamelyik kerékhez. Ne húzza hátra a keretet. 2. Addig döntse meg a futópadot, amíg az a kerekeken szabadon nem gördül, majd óvatosan vigye át a futópadot a kívánt helyre. Hátrabillentése nélkül sose mozgassa a futópadot. A sérülés kockázatának csökkentése érdekében a futópad mozgatásakor rendkívül körültekintően járjon el. Egyenetlen felületen ne próbálkozzon a futópad mozgatásával. Keret Kormány Kerék 3. Tegye egyik lábát valamelyik kerékhez, majd gondosan eressze le a futópadot, amíg az tárolási helyzetben nincs. 15

16 A FUTÓPAD LEERESZTÉSE HASZNÁLAT ELÃTT 1. Jobb kezével a jelzett módon fogja meg a futópad felső végét. Bal kezével húzza balra, majd fogja meg az összekötőpánt-gombfogantyúját. Ezután annyira eressze le a keretet, amíg az túl nincs az összekötőpánt csapján. Majd engedje el az összekötőpánt gombját. Lejtésszabályozó csap Összekötőpántgombfogantyú Kallantyú 2. Mindkét kézzel erősen fogja meg a keretet, majd eressze le a padlóra. A sérülés lehetőségének csökkentése érdekében hajlítsa be mindkét lábát, hátát pedig tartsa egyenesen. 16

17 PROBLÉMAKERESÉS A legtöbb futópadokkal kapcsolatos problémát az alábbiakban felsoroltak betartásával el lehet kerülni. Találja meg az idevonatkozó tulajdonságot és kövesse a lépéseket. Amennyiben van még kérdése, kérem vegye fel a kapcsolatot azzal az üzlettel, lásd a kézikönyv borítóját. PROBLÉMA: Agép nem kapcsol be MEGOLDÁS: a. Gyõzõdjön meg róla, hogy a berendezés rá van kapcsolva a hálózatra (lásd 10. oldal). Ha hosszabbítóra van szüksége, csakis 3-as vezetésě, 1 mm-es 2 (14-es méretě) vezetéket használjon, mely nem lehet hosszabb 1,5 m-nél (5 láb). Fontos! A futópad nem kompatibilis a GFCI-vel ellátott kimenetekkel. b. Miután a tápkábelt bedugta a konnektorba, bizonyosodjon meg róla, hogy a kulcsot behelyezte a konzolba. c. Ellenõrizze az visszaállítást/-kikapcsolást végző árammegszakítót, mely a futópadon, az elektromos kábelhez található. Ha a kapcsoló a rajz szerint áll, az végző árammegszakítót lecsapódott. Hogy visszaállítsa az végző árammegszakítót, várjon pár percet, majd kapcsolja vissza a kapcsolót. c Törlés On (Be) állapot PROBLÉMA: Agép kikapcsol měködés közben MEGOLDAS: a. Ellenõrizze az visszaállítást/-kikapcsolást végző árammegszakítót, mely az alvázon található, közel az elektromos kábelhez (lásd a fenti ábrát). Hogy visszaállítsa az végző árammegszakítót, várjon pár percet, majd kapcsolja vissza a kapcsolót. b. Gyõzõdjön meg róla, hogy a tápkábel be van dugva a konnektorba. Ha igen, húzza ki majd várjon 5 percet, és dugja vissza. c. Vegye ki a kulcsot a konzolból. Vegye ki a kulcsot a konzolból. d. Ha a futópad még mindig nem měködik, vegye fel a kapcsolatot azzal az üzlettel, ahol a terméket vásárolta, lásd a kézikönyv borítóját. PROBLÉMA: A konzol kijelzõi nem měködnek megfelelõen MEGOLDÁS: a. Vegye ki a kulcsot a konzolból, majd húzza ki a hálózati kábelt. Távolítsa el a képen jelzett öt csavart (20) és a két talpsíncsavart (25). Majd óvatosan vegye le a motorházfedelet (65). a Keresse meg a Reed-kapcsolót (97) és a mágnest (105) a tárcsa (104) bal oldalán. Addig forgassa a tárcsát, amíg a mágnes egyvonalban nincs a Reedkapcsolóval. Ügyeljen arra is, hogy a mágnes és a Reed-kapcsoló közötti hézag mintegy 3 mm legyen. Ha szükséges, lazítsa meg a csavart (21), kicsit mozdítsa el a Reed-kapcsolót, majd újra húzza meg a csavart. Szerelje vissza a motorházfedelet, és a sebesség megfelel_ leolvasásának ellen_rzéséhez pár percig járassa a futópadot. 3 mm Felülnézet

18 PROBLÉMA: Asétáló szalag lelassul, měködés közben MEGOLDÁS: a. Ha hosszabbítóra van szüksége, kizárólag háromeres, 1 mm-es 2 (14-es keresztmetszetě) kábelt használjon, mely nem hosszabb, mint 1,5 m. b. Ha megnyúlik a futószalag, a futópad tönkremehet és a futófelület is sérülhet. Vegye ki a kulcsot és HÚZZA KI A TÁPKÁBELT. Fordítsa el az imbuszkulcs segítségével az óramutató járásával ellentétes irányban fordulattal a két hátsó görgõcsavart. Ha a futófelület megfelelõen van rögzítve, a futószalag peremét minden oldalon meg kell tudnia emelni 5-7 cm-rel az alapzat fölé. Figyeljen arra, hogy a futószalag középen maradjon. Dugja be a tápkábelt a konnektorba, helyezze be a kulcsot és sétáljon pár percet a futópadon. Ezt addig ismételje amíg a futószalag eléggé oda nem rögzül. b 5-7 cm. Hátsó görgõ beállító csavarok c. Ha használat közben a futószalag még mindig lassú, vegye fel a kapcsolatot azzal az üzlettel, lásd a kézikönyv borítóját. PROBLÉMA! Afutófelület kibillen a tengelybõl és csúszik měködés közben MEGOLDÁS! a. Ha a futófelület kibillen a tengelyéből, előbb vegye ki a kulcsot, majd HÚZZA KI A TÁPKÁBELT. Ha a a futószalag balra mozdult, az imbuszkulcs segítségével fordítsa balra a hátsó görgő csavarját az óramutató járásával megegyező irányba 1/2 fordulattal; ha a jobb oldalra mozdult el, fordítsa a bal hátsó csavart az óramutató járásával ellentétes irányba 1/2 fordulattal. Figyeljen arra, hogy a futószalagot nehogy túlfeszítse. Dugja be a tápkábelt a konnektorba, helyezze be a kulcsot és járassa pár percig a futópadot. Ezt addig ismételje, amíg a futószalag be nem áll a rendes helyére. b. Ha a futófelület csúszik měködés közben, vegye b ki a kulcsot és HÚZZA KI A TÁPKÁBELT. Fordítsa el az imbuszkulcs segítségével az óramutató járásával megegyezõ irányba 1/4 fordulattal a két hátsó görgõcsavart. Ha a futófelület megfelelõen van rögzítve, a futószalag peremét minden oldalon meg kell tudni emelni 5-7 cm-rel (2-3 colos) az alapzat fölé. Figyeljen arra, hogy a futószalag középen maradjon. Dugja be a tápkábelt a konnektorba, helyezze be a kulcsot és sétáljon pár percet a futópadon. Ezt addig ismételje amíg a futószalag eléggé oda nem rögzül. 18

19 EDZÉSI ÚTMUTATÓ VIGYÁZAT! Ennek vagy bármely más edzésprogramnak a megkezdése előtt konzultáljon orvosával. Különösen fontos ez a 35 évnél idősebbeknél, illetve a korábban már meglévő egészségügyi problémával küszködők esetében. A pulzusérzékelő nem orvosi eszköz. Különböző tényezők a mozgást is beleértve befolyásolhatják a pulzusszám leolvasásának pontosságát. A pulzusérzékelő csupán segédeszközként szolgál a pulzusszám-trendeknek az edzés során általában történő meghatározásakor. Az alábbi útmutató segít edzésprogramja megtervezésében. Az edzésekkel kapcsolatos további adatokat illetően szerezzen be valamilyen komolyabb szakkönyvet vagy konzultáljon orvosával. EDZÉSINTENZITÁS Akár az a cél, hogy zsírt égessen, akár pedig az, hogy erősítse kardiovaszkuláris rendszerét, a kívánt eredmény elérése érdekében a kulcs mindkét esetben a megfelelő intenzitással történő edzés. A megfelelő intenzitásszintet úgy állapíthatja meg, hogy pulzusszámát használja kiindulási alapként. Az alábbi táblázatban a zsírégetéshez, valamint az aerobik edzéshez javasolt pulzusszámok láthatók. A megfelelő pulzusszám megkereséséhez előbb keresse meg saját életkorát a táblázat alján (az életkorok a legközelebbi tízes értékre kerekítettek). Ezután keresse meg a saját életkora fölötti három számot. Ez a három szám határozza meg az edzési zónát. Az alsó két szám a zsírégetéshez, a felső pedig az aerobik edzéshez javasolt pulzusszám. Zsírégetés A zsír hatékony elégetéséhez huzamosabb ideig kell viszonylag kis intenzitásszint mellett edzenie. Az edzés első pár percében teste a könnyen hozzáférhető szénhidrát-kalóriákat használja fel energiaforrásként. Csak az első pár perc eltelte után kezdi meg szervezete a tárolt zsírkalóriáknak az ugyanebből a célból történő felhasználását. Ha a cél a zsírégetés, addig állítson a futópad sebességén és lejtésén, amíg pulzusszáma az edzési zóna legalsó értékének közelében nincs. A maximális zsírégetés érdekében addig állítson a futópad sebességén és lejtésén, amíg pulzusszáma az edzési zóna középső értékének közelében nincs. Aerobik edzés Ha a cél a kardiovaszkuláris rendszer erősítése, edzése legyen aerobik jellegű. Az aerobik edzés olyan tevékenység, amely huzamosabb ideig nagy mennyiségű oxigént igényel. Ezzel megnő az az igény, hogy a szív vért pumpáljon az izmokhoz, de ugyanígy megnő az az igény is a tüdővel szemben, hogy a vért oxigénnel lássa el. Aerobik edzésnél addig állítson a futópad sebességén és lejtésén, amíg pulzusszáma az edzési zóna legfelső értékének közelében nincs. IRÁNYELVEK AZ EDZÉSSEL KAPCSOLATBAN Bemelegítés kezdjen minden edzést 5-10 perc lazítással és könnyű testmozgással. Az edzésre történő előkészületek során a megfelelő bemelegítéssel egyszerre megemelkedik a testhőmérséklet, a pulzusszám, valamint a keringés. Edzési zónában történő edzés bemelegítés után addig fokozza az edzés intenzitását, amíg pulzusszáma percig az edzési zónában nincs. (Az edzésprogram első pár hetében 20 percnél tovább ne legyen pulzusszáma az edzési zónában.) Lélegezzen szabályosan és mélyen edzés közben soha ne tartsa vissza lélegzetét. Levezeté minden edzést 5-10 perc időtartamú, levezetési célú lazítással fejezzen be. Ezzel fokozni fogja izmainak rugalmasságát, egyszersmind segít megelőzni az edzést követően fellépő problémákat. EDZÉSGYAKORISAG Állapotának fenntartása vagy javítása érdekében hetente három edzést tartson, legalább egy pihenőnappal az edzések között. Pár hónap elteltével ha szükséges akár öt edzést is tarthat. A siker kulcsa, hogy az edzés mindennapi életének rendszeres és élvezhető része legyen. 19

20 PÓTALKATRÉSZEK MEGRENDELÉSE Pótalkatrészek megrendelésével kapcsolatban lásd a kézikönyv borítóját. Ha azt akarja, hogy gyorsan segítsünk, készítse elő az alábbi adatokat, amikor hozzánk fordul: a termék modell- és sorozatszáma (lásd a kézikönyv borítóját) a termék neve (lásd a kézikönyv borítóját) az alkatrész(ek) kulcsszáma és leírása (lásd az ALKATRÉSZLISTA, valamint a ROBBANTOTT ÁBRA a kézikönyv végén) VONATKOZO FONTOS INFORMACIOK Ezt az elektromos terméket tilos a lakossági hulladékba dobni! A törvény előírja, hogy a terméket újra kell hasznosítani élettartamának lejárta után, a környezet védelme érdekében. Kérjük, használja az elektromos hulladékok gyűjtésére kijelölt újrahasznosító létesítményeket! Az ilyen létesítmények használatával segíti természeti értékeink megőrzését és a környezet védelmére vonatkozó európai szabványok javítását. Az ártalmatlanítás biztonságos és szakszerű módszereivel kapcsolatos további információkért kérjük, forduljon a helyi önkormányzathoz és/vagy ahhoz a szervezethez, ahol a terméket vette. Sorszám R0607A Kína 2007 ICON IP, Inc. nyomtatta

21 ALKATRÉSZ-AZONOSÍTÓ TÁBLÁZAT Vegye ki a táblázatot, majd használja összeszereléskor a kis alkatrészek azonosítására. Tegye el a táblázatot, valamint a ROBBANTOTT ÁBRA/ALKATRÉSZLISTA, mert később szüksége lesz rá. Az egyes rajzok alatt zárójelben lévő szám az alkatrésznek a kézikönyv végén található ALKATRÉSZLISTA vett kulcsszáma. A zárójelet követõ szám az alkatrész darabszámát mutatja. Megjegyzés: Ha egy alkatrész nem található a tartozékok csomagjában, ellenõrizze, hogy nincs-e már beszerelve. Hogy elkerülje a měanyag alkatrészek károsodását, a szereléshez ne használjon nagy erõ kifejtésére alkalmas szerszámokat. Kerékház-alátét (11) 4 Keresztdarabcsillagalátét (12) 2 Ezüstszínı földelœcsavar (8) 1 Konzolcsavar (4) 4 Keresztdarabcsavar (5) 2 Csavar az összekötœp/konzol hátlap-csavar (7) 6 Kormányalátétr (13) 4 Kapaszkodócsillagalátét (10) 4 Támasztóoszlop-anya (16) 4 Kerékház-csavar (6) 4 Támasztóoszlop-csavar (2) 4 Keretalátét (14) 6 Csillagalátét a kerethez (9) 2 Kerékház-anya (15) 4 Kormánycsavar (3) 4 Keret-csuklócsap (1) 2 M10 Star Washer (8) 4 Wheel Housing Bolt (6) 4
