EK TÍPUSVIZSGÁLATI TANÚSÍTVÁNY EC Type-approval Certificate (TAC)

Átírás

1 HUNGARIAN TRADE LICENSING OFFICE Metrológiai Hatóság Metrological Authority BUDAPEST XII., NÉMETVÖLGYI ÚT H-1535 Budapest, Pf. 919 Telefon: (36) Telefax: (36) EU bejelentett testület Notified body Azonosítási szám: 1422 Identification number. Ügyiratszám: MKEH-MH/00117/2015/MT Project number Engedély szám: TH-8724/2/2015 Approval number EK TÍPUSVIZSGÁLATI TANÚSÍTVÁNY EC Type-approval Certificate (TAC) A 2009/23/EK irányelvet - amely a 90/384/EGK irányelv kodifikált változata - honosító 62/2004. (IV.24.) GKM rendelet alapján a következı EK Típusvizsgálati tanúsítványt adtuk ki. In accordance with the requirement of the 62/2004. (IV.24.) decree of the Minister of Economy and Transport implementing the Council Directive 2009/23/EC of the non-automatic weighing instruments, this certificate of EC type-approval has been issued. Kérelmezı: Issued to: Megnevezés: In respect of: Mérlegüzem Wagner Kft. H-6500 Baja Mérleg u. 12. Nem-automatikus mőködéső mérleg emelırendszerrel vagy anélkül. Non-automatic weighing instruments, with or without lever system. Max 1 kg 60 t n 6000 Pontossági osztály / class: III vagy / or IIII Gyártó / Producer: Mérlegüzem Wagner Kft. Típus / Type: WM/ / Érvényes: január 21. Valid until: Oldalak száma: 5 Number of pages: Az azonosításhoz szükséges információkat (fı adatok, funkciók, lezárás, stb.) és a típusvizsgálati feltételeket (ha ilyenek vannak) ezen tanúsítvány és annak részét képezı melléklet tartalmazza. The necessary data (principal characteristics, functions, securing, etc.) for identification purposes and conditions (when applicable) are set out in this certificate and in the descriptive annex, which forms an integral part of this certificate. Budapest, január Mónus Ferenc igazgató / director

2 2/5 oldal page 2 of 5 pages 1 A mérıeszköz megnevezése és típusjele Nem-automatikus mőködéső elektromechanikus mérleg, típusjele WM / / a kiépítéstıl függıen. A korábbi (nemzeti) típusjelölési rendszer kereskedelmi jelzésként továbbra a is használatban van. 1 Name and the type of the instruments Non-automatic electromechanical weighing instruments, type WM / /... depending on configuration. The former (national) type system remains in use as commercial marking. 2 A mérıeszköz leírása A típusnév három részbıl áll: alapjel: (WM), kiértékelı egység jele teherfelvevı jele 2 Description of the type The name of type has 3 fields: base name: (WM), name of indicator name of load receptor WM / /. alapjel kiértékelı egység teherfelvevı base indicator load receptor 2.1 Mechanikai felépítés A mérleg alapvetıen kiértékelı egységbıl, valamint emelırendszer nélküli vagy azt tartalmazó teherfelvevıbıl áll. Mérleg teherfelvelı gyártásához korábban gyártott mérlegek emelırendszer nélküli, vagy emelırendszert tartalmazó mechanikus szerkezete is felhasználható. Ezen úgynevezett újragyártott mérlegeknek is teljesítenie kell az új mérlegekre vonatkozó - az MSZ EN 45501:1996 szabványban rögzített - követelményeket, valamint az újra gyártott mérleg kivitelezésének a minıségének és az idıtállóságának meg kell egyeznie az újonnan gyártott mérlegekével. 2.1 Mechanical construction The weighing instrument generally comprises the indicator and the load receptor with or without leverwork. It is allowed to use the mechanics of existing weighing instruments to the production of the load receptor. These so called renewed weighing instruments must comply to the EN 45501:1996 standard, and the quality and the durability of the renewed product must be equal to a newly manufactured instrument. 2.2 Elektronikus felépítés A kiértékelı egységre nyúlásmérıbélyeges mérlegcellák csatlakoztathatók. A mérlegcella kimenı jelét erısítés és digitalizálás után mikroprocesszor dolgozza fel. 2.2 Electrical construction Electronic indicator intended for connection of strain gauge load cells. The output signal of the load cell is amplified, digitized and subsequently processed in a micro processor.

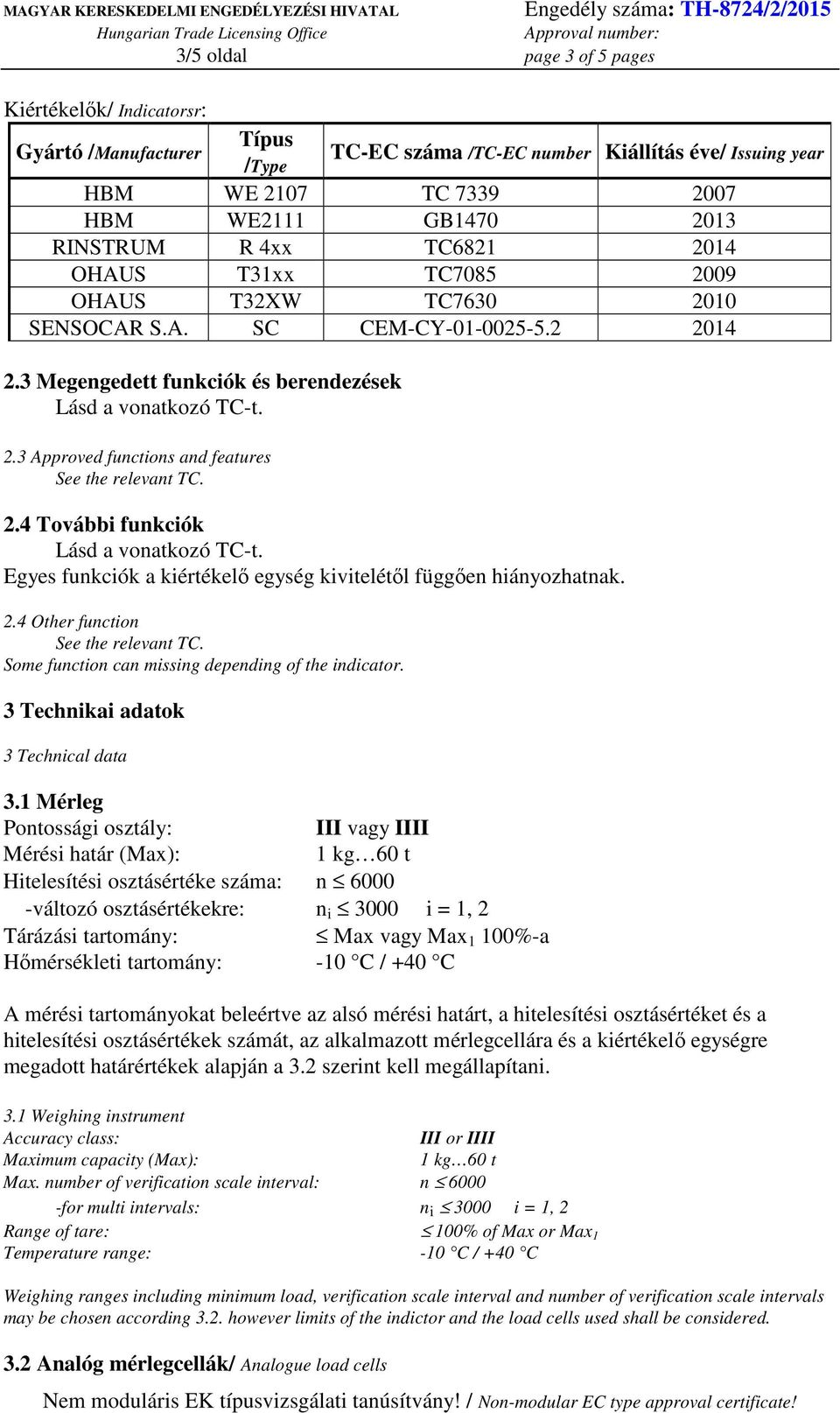

3 3/5 oldal page 3 of 5 pages Kiértékelık/ Indicatorsr: Gyártó /Manufacturer Típus /Type TC-EC száma /TC-EC number Kiállítás éve/ Issuing year HBM WE 2107 TC HBM WE2111 GB RINSTRUM R 4xx TC OHAUS T31xx TC OHAUS T32XW TC SENSOCAR S.A. SC CEM-CY Megengedett funkciók és berendezések Lásd a vonatkozó TC-t. 2.3 Approved functions and features See the relevant TC. 2.4 További funkciók Lásd a vonatkozó TC-t. Egyes funkciók a kiértékelı egység kivitelétıl függıen hiányozhatnak. 2.4 Other function See the relevant TC. Some function can missing depending of the indicator. 3 Technikai adatok 3 Technical data 3.1 Mérleg Pontossági osztály: III vagy IIII Mérési határ (Max): 1 kg 60 t Hitelesítési osztásértéke száma: n változó osztásértékekre: n i 3000 i = 1, 2 Tárázási tartomány: Max vagy Max 1 100%-a Hımérsékleti tartomány: -10 C / +40 C A mérési tartományokat beleértve az alsó mérési határt, a hitelesítési osztásértéket és a hitelesítési osztásértékek számát, az alkalmazott mérlegcellára és a kiértékelı egységre megadott határértékek alapján a 3.2 szerint kell megállapítani. 3.1 Weighing instrument Accuracy class: III or IIII Maximum capacity (Max): 1 kg 60 t Max. number of verification scale interval: n for multi intervals: n i 3000 i = 1, 2 Range of tare: 100% of Max or Max 1 Temperature range: -10 C / +40 C Weighing ranges including minimum load, verification scale interval and number of verification scale intervals may be chosen according 3.2. however limits of the indictor and the load cells used shall be considered. 3.2 Analóg mérlegcellák/ Analogue load cells

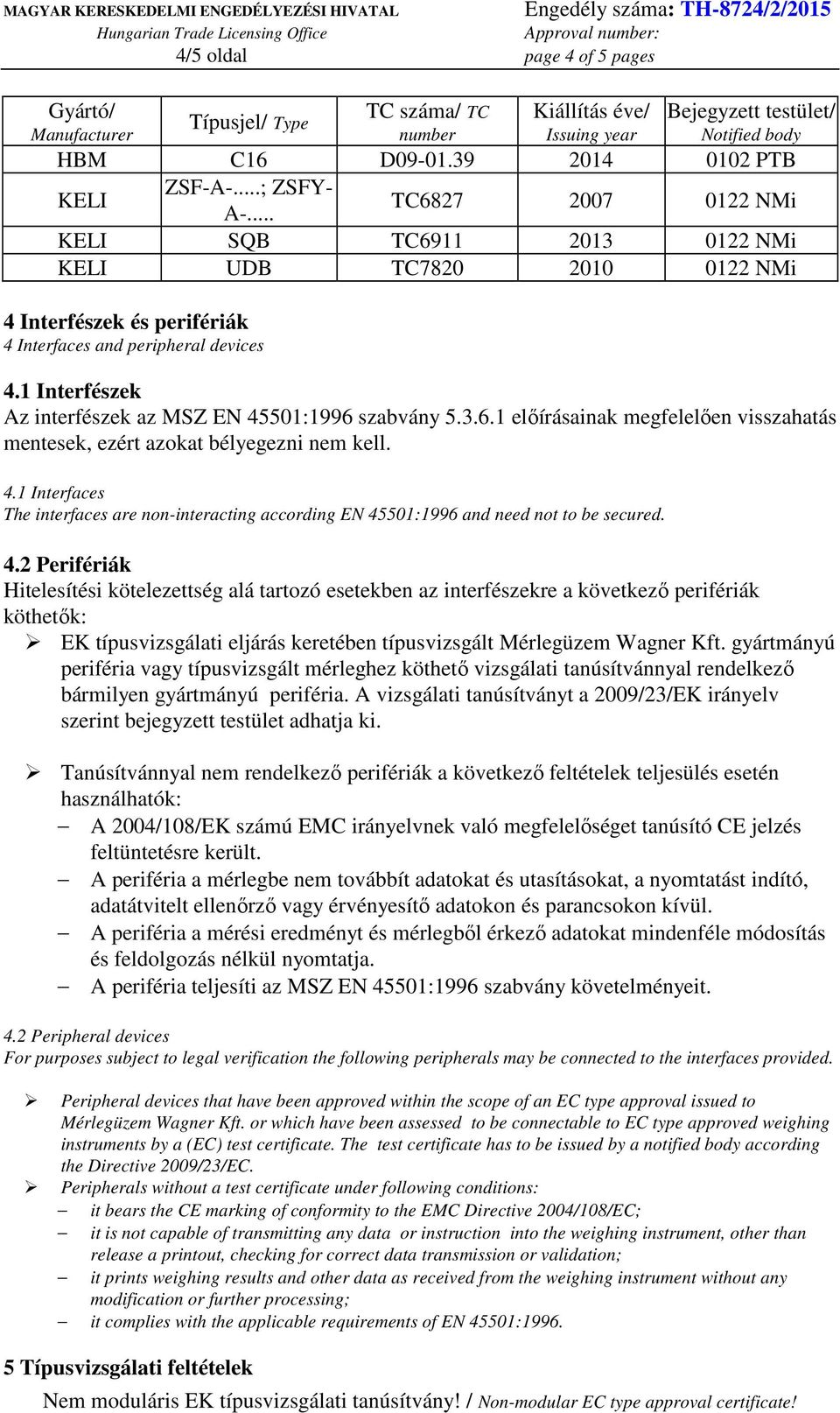

4 4/5 oldal page 4 of 5 pages Gyártó/ Manufacturer Típusjel/ TC száma/ TC Kiállítás éve/ Type number Issuing year HBM C16 D PTB Bejegyzett testület/ Notified body KELI ZSF-A-...; ZSFY- A-... TC NMi KELI SQB TC NMi KELI UDB TC NMi 4 Interfészek és perifériák 4 Interfaces and peripheral devices 4.1 Interfészek Az interfészek az MSZ EN 45501:1996 szabvány elıírásainak megfelelıen visszahatás mentesek, ezért azokat bélyegezni nem kell. 4.1 Interfaces The interfaces are non-interacting according EN 45501:1996 and need not to be secured. 4.2 Perifériák Hitelesítési kötelezettség alá tartozó esetekben az interfészekre a következı perifériák köthetık: EK típusvizsgálati eljárás keretében típusvizsgált Mérlegüzem Wagner Kft. gyártmányú periféria vagy típusvizsgált mérleghez köthetı vizsgálati tanúsítvánnyal rendelkezı bármilyen gyártmányú periféria. A vizsgálati tanúsítványt a 2009/23/EK irányelv szerint bejegyzett testület adhatja ki. Tanúsítvánnyal nem rendelkezı perifériák a következı feltételek teljesülés esetén használhatók: A 2004/108/EK számú EMC irányelvnek való megfelelıséget tanúsító CE jelzés feltüntetésre került. A periféria a mérlegbe nem továbbít adatokat és utasításokat, a nyomtatást indító, adatátvitelt ellenırzı vagy érvényesítı adatokon és parancsokon kívül. A periféria a mérési eredményt és mérlegbıl érkezı adatokat mindenféle módosítás és feldolgozás nélkül nyomtatja. A periféria teljesíti az MSZ EN 45501:1996 szabvány követelményeit. 4.2 Peripheral devices For purposes subject to legal verification the following peripherals may be connected to the interfaces provided. Peripheral devices that have been approved within the scope of an EC type approval issued to Mérlegüzem Wagner Kft. or which have been assessed to be connectable to EC type approved weighing instruments by a (EC) test certificate. The test certificate has to be issued by a notified body according the Directive 2009/23/EC. Peripherals without a test certificate under following conditions: it bears the CE marking of conformity to the EMC Directive 2004/108/EC; it is not capable of transmitting any data or instruction into the weighing instrument, other than release a printout, checking for correct data transmission or validation; it prints weighing results and other data as received from the weighing instrument without any modification or further processing; it complies with the applicable requirements of EN 45501: Típusvizsgálati feltételek

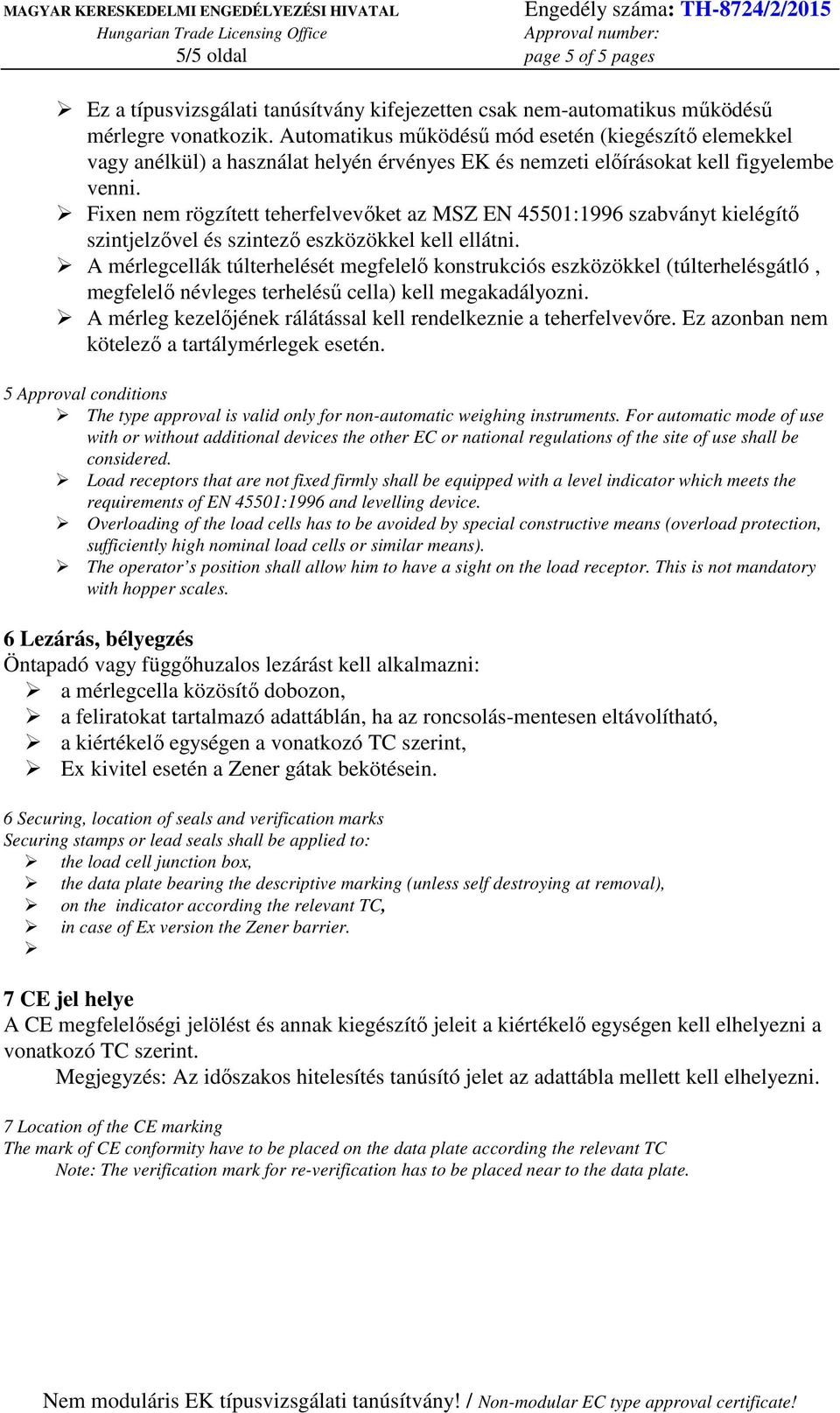

5 5/5 oldal page 5 of 5 pages Ez a típusvizsgálati tanúsítvány kifejezetten csak nem-automatikus mőködéső mérlegre vonatkozik. Automatikus mőködéső mód esetén (kiegészítı elemekkel vagy anélkül) a használat helyén érvényes EK és nemzeti elıírásokat kell figyelembe venni. Fixen nem rögzített teherfelvevıket az MSZ EN 45501:1996 szabványt kielégítı szintjelzıvel és szintezı eszközökkel kell ellátni. A mérlegcellák túlterhelését megfelelı konstrukciós eszközökkel (túlterhelésgátló, megfelelı névleges terheléső cella) kell megakadályozni. A mérleg kezelıjének rálátással kell rendelkeznie a teherfelvevıre. Ez azonban nem kötelezı a tartálymérlegek esetén. 5 Approval conditions The type approval is valid only for non-automatic weighing instruments. For automatic mode of use with or without additional devices the other EC or national regulations of the site of use shall be considered. Load receptors that are not fixed firmly shall be equipped with a level indicator which meets the requirements of EN 45501:1996 and levelling device. Overloading of the load cells has to be avoided by special constructive means (overload protection, sufficiently high nominal load cells or similar means). The operator s position shall allow him to have a sight on the load receptor. This is not mandatory with hopper scales. 6 Lezárás, bélyegzés Öntapadó vagy függıhuzalos lezárást kell alkalmazni: a mérlegcella közösítı dobozon, a feliratokat tartalmazó adattáblán, ha az roncsolás-mentesen eltávolítható, a kiértékelı egységen a vonatkozó TC szerint, Ex kivitel esetén a Zener gátak bekötésein. 6 Securing, location of seals and verification marks Securing stamps or lead seals shall be applied to: the load cell junction box, the data plate bearing the descriptive marking (unless self destroying at removal), on the indicator according the relevant TC, in case of Ex version the Zener barrier. 7 CE jel helye A CE megfelelıségi jelölést és annak kiegészítı jeleit a kiértékelı egységen kell elhelyezni a vonatkozó TC szerint. Megjegyzés: Az idıszakos hitelesítés tanúsító jelet az adattábla mellett kell elhelyezni. 7 Location of the CE marking The mark of CE conformity have to be placed on the data plate according the relevant TC Note: The verification mark for re-verification has to be placed near to the data plate.
