EK-TÍPUSVIZSGÁLATI TANÚSÍTVÁNY EC-type examination certificate (TEC)

Átírás

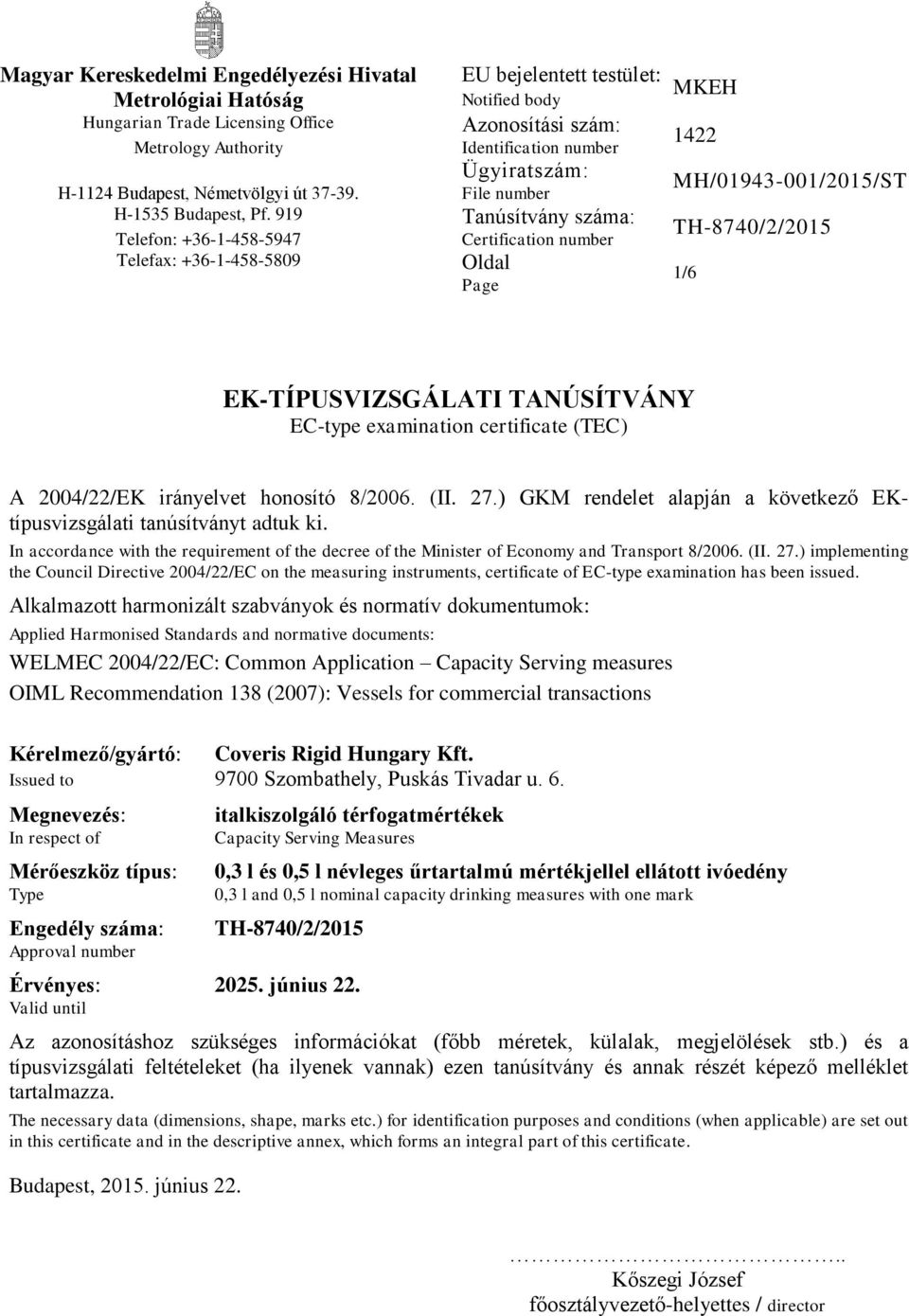

1 EU bejelentett testület: MKEH Notified body Azonosítási szám: Identification number H-1124 Budapest, Németvölgyi út H-1535 Budapest, Pf. 919 Tanúsítvány száma: Telefon: Telefax: TH-8740/2/2015 1/6 EK-TÍPUSVIZSGÁLATI TANÚSÍTVÁNY EC-type examination certificate (TEC) A 2004/22/EK irányelvet honosító 8/2006. (II. 27.) GKM rendelet alapján a következő EKtípusvizsgálati tanúsítványt adtuk ki. In accordance with the requirement of the decree of the Minister of Economy and Transport 8/2006. (II. 27.) implementing the Council Directive 2004/22/EC on the measuring instruments, certificate of EC-type examination has been issued. Alkalmazott harmonizált szabványok és normatív dokumentumok: Applied Harmonised Standards and normative documents: WELMEC 2004/22/EC: Common Application Capacity Serving measures OIML Recommendation 138 (2007): Vessels for commercial transactions Kérelmező/gyártó: Coveris Rigid Hungary Kft. Issued to 9700 Szombathely, Puskás Tivadar u. 6. Megnevezés: In respect of Mérőeszköz típus: Type Engedély száma: Approval number italkiszolgáló térfogatmértékek Capacity Serving Measures 0,3 l és 0,5 l névleges űrtartalmú mértékjellel ellátott ivóedény 0,3 l and 0,5 l nominal capacity drinking measures with one mark TH-8740/2/2015 Érvényes: június 22. Valid until Az azonosításhoz szükséges információkat (főbb méretek, külalak, megjelölések stb.) és a típusvizsgálati feltételeket (ha ilyenek vannak) ezen tanúsítvány és annak részét képező melléklet tartalmazza. The necessary data (dimensions, shape, marks etc.) for identification purposes and conditions (when applicable) are set out in this certificate and in the descriptive annex, which forms an integral part of this certificate. Budapest, június Kőszegi József főosztályvezető-helyettes / director

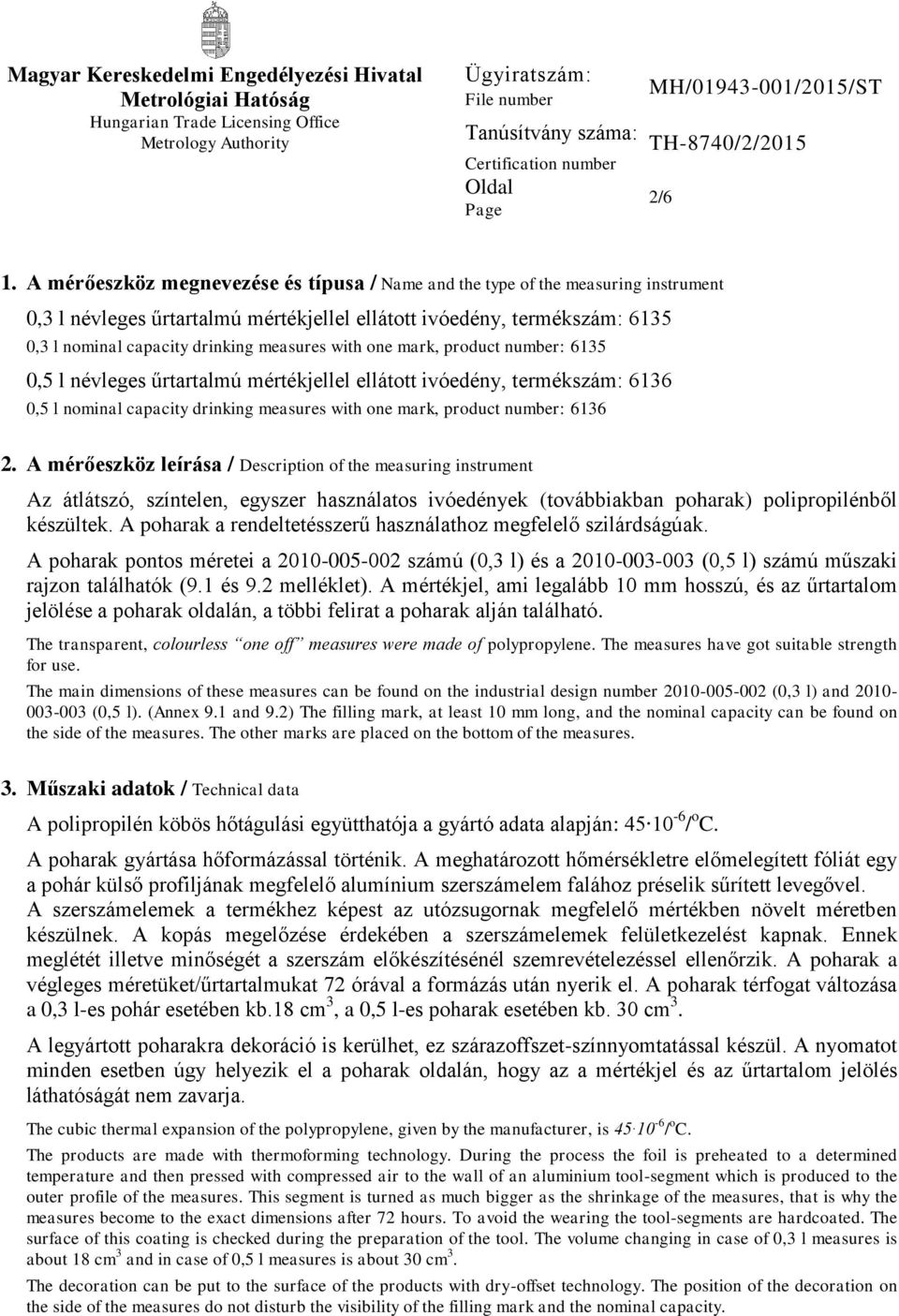

2 2/6 1. A mérőeszköz megnevezése és típusa / Name and the type of the measuring instrument 0,3 l névleges űrtartalmú mértékjellel ellátott ivóedény, termékszám: ,3 l nominal capacity drinking measures with one mark, product number: ,5 l névleges űrtartalmú mértékjellel ellátott ivóedény, termékszám: ,5 l nominal capacity drinking measures with one mark, product number: A mérőeszköz leírása / Description of the measuring instrument Az átlátszó, színtelen, egyszer használatos ivóedények (továbbiakban poharak) polipropilénből készültek. A poharak a rendeltetésszerű használathoz megfelelő szilárdságúak. A poharak pontos méretei a számú (0,3 l) és a (0,5 l) számú műszaki rajzon találhatók (9.1 és 9.2 melléklet). A mértékjel, ami legalább 10 mm hosszú, és az űrtartalom jelölése a poharak oldalán, a többi felirat a poharak alján található. The transparent, colourless one off measures were made of polypropylene. The measures have got suitable strength for use. The main dimensions of these measures can be found on the industrial design number (0,3 l) and (0,5 l). (Annex 9.1 and 9.2) The filling mark, at least 10 mm long, and the nominal capacity can be found on the side of the measures. The other marks are placed on the bottom of the measures. 3. Műszaki adatok / Technical data A polipropilén köbös hőtágulási együtthatója a gyártó adata alapján: / o C. A poharak gyártása hőformázással történik. A meghatározott hőmérsékletre előmelegített fóliát egy a pohár külső profiljának megfelelő alumínium szerszámelem falához préselik sűrített levegővel. A szerszámelemek a termékhez képest az utózsugornak megfelelő mértékben növelt méretben készülnek. A kopás megelőzése érdekében a szerszámelemek felületkezelést kapnak. Ennek meglétét illetve minőségét a szerszám előkészítésénél szemrevételezéssel ellenőrzik. A poharak a végleges méretüket/űrtartalmukat 72 órával a formázás után nyerik el. A poharak térfogat változása a 0,3 l-es pohár esetében kb.18 cm 3, a 0,5 l-es poharak esetében kb. 30 cm 3. A legyártott poharakra dekoráció is kerülhet, ez szárazoffszet-színnyomtatással készül. A nyomatot minden esetben úgy helyezik el a poharak oldalán, hogy az a mértékjel és az űrtartalom jelölés láthatóságát nem zavarja. The cubic thermal expansion of the polypropylene, given by the manufacturer, is / o C. The products are made with thermoforming technology. During the process the foil is preheated to a determined temperature and then pressed with compressed air to the wall of an aluminium tool-segment which is produced to the outer profile of the measures. This segment is turned as much bigger as the shrinkage of the measures, that is why the measures become to the exact dimensions after 72 hours. To avoid the wearing the tool-segments are hardcoated. The surface of this coating is checked during the preparation of the tool. The volume changing in case of 0,3 l measures is about 18 cm 3 and in case of 0,5 l measures is about 30 cm 3. The decoration can be put to the surface of the products with dry-offset technology. The position of the decoration on the side of the measures do not disturb the visibility of the filling mark and the nominal capacity.

3 3/6 4. Jelölések, feliratok / Marks, inscriptions A poharakon az alábbi feliratok találhatók: - Az űrtartalom jelölése a pohár oldalán - 0,3 l és 0,5 l - a mértékjel jobb oldalán alul - A CE megfelelőség tanúsítási jel és kiegészítő metrológiai jelölés: lásd. 7. pont - Bejelentett szervezet azonosító száma (1422) a pohár alján - Termékszám a pohár alján - A gyártó jele a pohár alján A feliratok pontos elhelyezése a 9.1 és a 9.2 számú mellékletben látható. Egyéb feliratok is elhelyezhetők a poháron, ha az a kötelező feliratok láthatóságát nem zavarja. The following marks and inscriptions can be found on the measures: - Unit of measurement 0,3 l and 0,5 l on the right side of the filling mark - CE conformity marking and the supplementary metrology marking: see 7. - Identification number of the notified body (1422) on the bottom of the measures - Product number on the bottom of the measures - Trademark of the manufacturer on the bottom of the measures Placing of the marks and inscriptions can be found in the Annex 9.1 and 9.2. Other marks and insriptions can be placed on the measures, if these marks do not disturb the visibility of the others. 5. Vizsgálat / Test A vizsgálatokat a Mechanikai Mérések Osztálya végezte. A poharak ( db) űrtartalmának meghatározása ioncserélt vízzel, tömegméréses módszerrel történt. Az eredmények 20 o C referencia hőmérsékletre vonatkoznak. A maximum megengedett űrtartalom eltérés: ± (5 cm 3 + a névleges űrtartalom 2,5%-a) 0,3 l esetében: 12,5 cm 3 0,5 l esetében: 17,5 cm 3 The test was carried out at the Mechanical Measurement Section of. The determination of the volume of the measures ( pieces) was performed by gravimetric method using deionised water. The results are given for the reference temperature of 20 o C. The maximum permissible errors: ± (5 cm 3 +2,5 % of the nominal capacity) in case of 0,3 l: 12,5 cm 3 in case of 0,5 l: 17,5 cm 3

4 4/6 6. Eredmények / Results A vizsgált poharak űrtartalom eltérése a megengedett hibahatáron belül voltak. A jelölések és feliratok az előírásoknak megfelelőek. A poharak megfelelnek a 2004/22/EK irányelvet honosító 8/2006. (II.27.) GKM rendelet előírásainak. The corrections of the measures were within the maximum permissible errors. The marks and inscriptions fill the the requirements. The drinking measures fulfil the requirements of the decree of the Minister of Economy and Transport 8/2006. (II.27.) implementing the Council Directive 2004/22/EC on the measuring instruments. 7. CE megfelelőség tanúsítási jel / CE conformity marking A CE jelölés és az azt követő kiegészítő metrológiai jelölés a pohár alján található. A kiegészítő metrológiai jelölés egy nagy M betűből, valamint a jelölés feltüntetése szerinti év utolsó két számjegyéből áll, amelyet a CE jelölés magasságával azonos magasságú téglalap keretez. A CE jelölés, a kiegészítő metrológiai jelölés valamint a bejelentett testület száma, az MKEH engedélyével, már gyártáskor a poharakra kerül. The CE marking and the supplementary metrology marking is on the bottom of the measures. The supplementary metrology marking consists of the capital letter M and the last two digits of the year of its affixing, surrounded by a rectangle. The height of the rectangle shall be equal to the height of the CE marking. The supplementary metrology marking shall immediately follow the CE marking. The CE marking, the supplementary metrology marking and the identification number of the notified body, with the permission of MKEH, can be placed on the measures during the production. 8 Megfelelőség-értékelés / Conformity assessment A gyártó a 8/2006. (II.27.) GKM rendeletben meghatározott, az italkiszolgáló térfogatmértékekre vonatkozó különböző megfelelőség-értékelési eljárások közül választhat. In case of Capacity serving measures the manufacturers can choose among the conformity assessment procedures which are listed in the decree of the Minister of Economy and Transport 8/2006. (II.27.).

5 5/6 9. Melléklet / Annex 9.1 0,3 l névleges űrtartalmú ivóedény műszaki rajza Industrial design of the 0,3 l nominal capacity drinking measures

6 6/ ,5 l névleges űrtartalmú ivóedény műszaki rajza Industrial design of the 0,5 l nominal capacity drinking measures
