1 Travel Csend avagy az akusztikai élmény záloga PXC 310 Használati útmutató

2

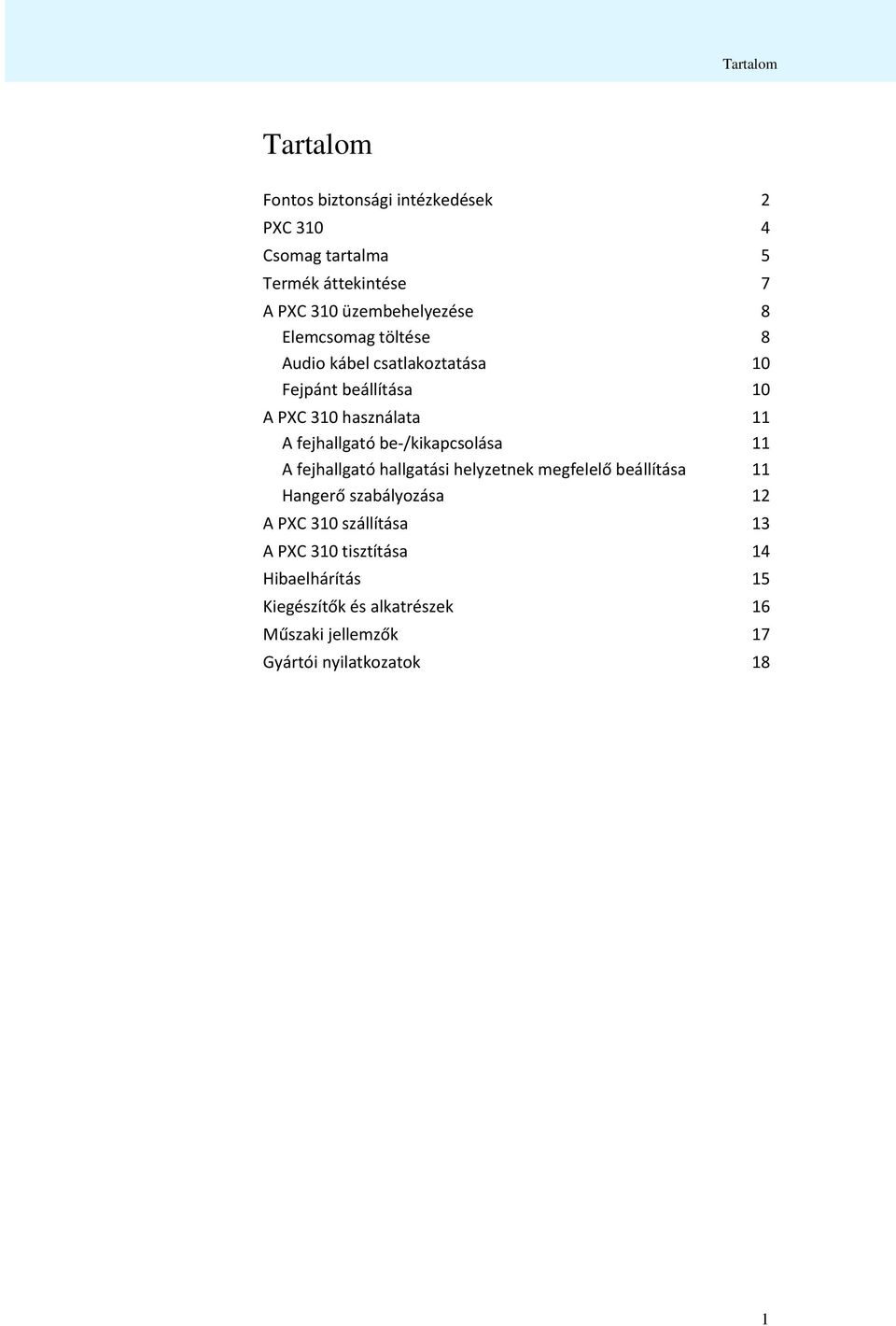

3 Tartalom Tartalom Fontos biztonsági intézkedések 2 PXC Csomag tartalma 5 Termék áttekintése 7 A PXC 310 üzembehelyezése 8 Elemcsomag töltése 8 Audio kábel csatlakoztatása 10 Fejpánt beállítása 10 A PXC 310 használata 11 A fejhallgató be-/kikapcsolása 11 A fejhallgató hallgatási helyzetnek megfelelő beállítása 11 Hangerő szabályozása 12 A PXC 310 szállítása 13 A PXC 310 tisztítása 14 Hibaelhárítás 15 Kiegészítők és alkatrészek 16 Műszaki jellemzők 17 Gyártói nyilatkozatok 18 1

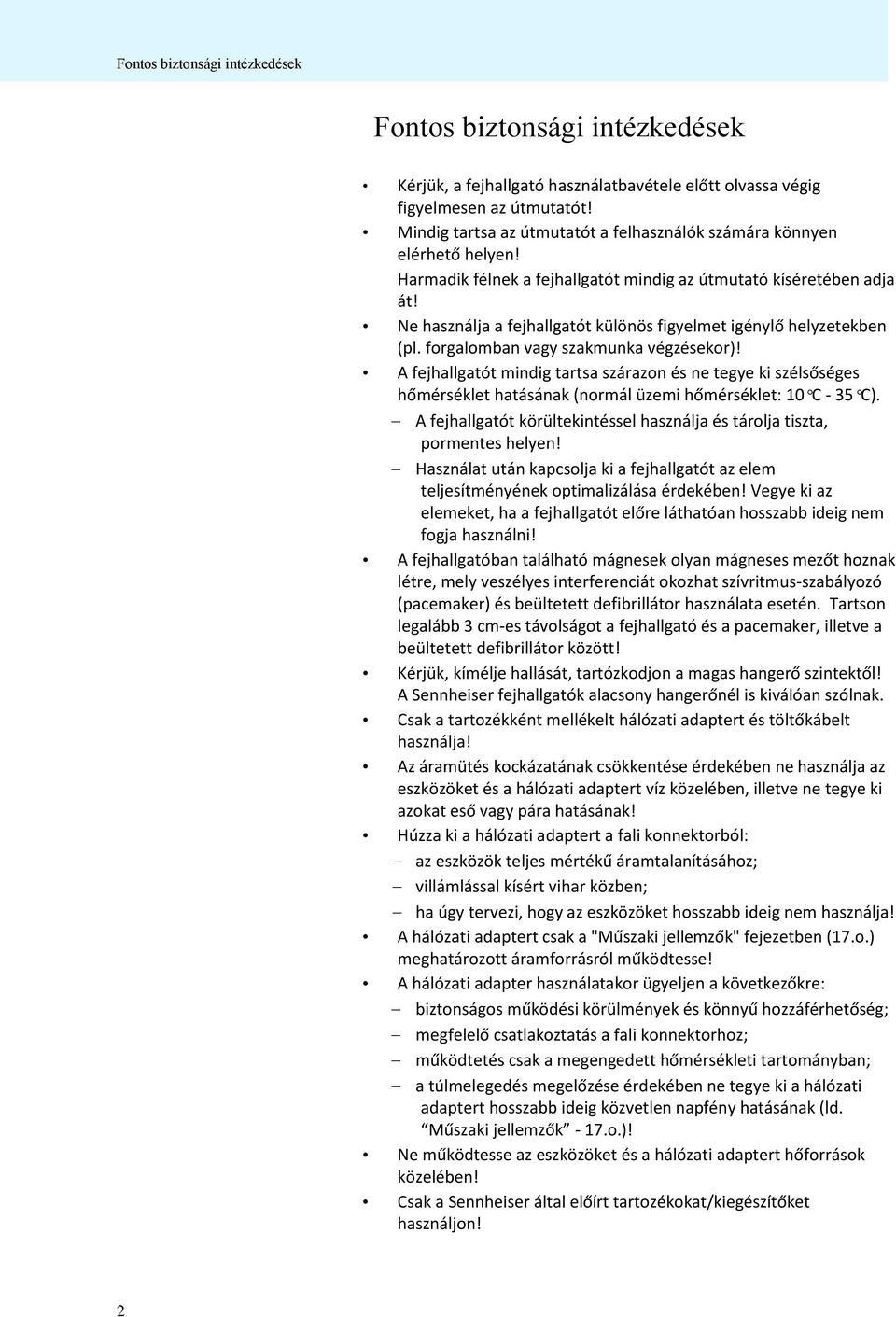

4 Fontos biztonsági intézkedések Fontos biztonsági intézkedések Kérjük, a fejhallgató használatbavétele előtt olvassa végig figyelmesen az útmutatót! Mindig tartsa az útmutatót a felhasználók számára könnyen elérhető helyen! Harmadik félnek a fejhallgatót mindig az útmutató kíséretében adja át! Ne használja a fejhallgatót különös figyelmet igénylő helyzetekben (pl. forgalomban vagy szakmunka végzésekor)! A fejhallgatót mindig tartsa szárazon és ne tegye ki szélsőséges hőmérséklet hatásának (normál üzemi hőmérséklet: 10 C - 35 C). A fejhallgatót körültekintéssel használja és tárolja tiszta, pormentes helyen! Használat után kapcsolja ki a fejhallgatót az elem teljesítményének optimalizálása érdekében! Vegye ki az elemeket, ha a fejhallgatót előre láthatóan hosszabb ideig nem fogja használni! A fejhallgatóban található mágnesek olyan mágneses mezőt hoznak létre, mely veszélyes interferenciát okozhat szívritmus-szabályozó (pacemaker) és beültetett defibrillátor használata esetén. Tartson legalább 3 cm-es távolságot a fejhallgató és a pacemaker, illetve a beültetett defibrillátor között! Kérjük, kímélje hallását, tartózkodjon a magas hangerő szintektől! A Sennheiser fejhallgatók alacsony hangerőnél is kiválóan szólnak. Csak a tartozékként mellékelt hálózati adaptert és töltőkábelt használja! Az áramütés kockázatának csökkentése érdekében ne használja az eszközöket és a hálózati adaptert víz közelében, illetve ne tegye ki azokat eső vagy pára hatásának! Húzza ki a hálózati adaptert a fali konnektorból: az eszközök teljes mértékű áramtalanításához; villámlással kísért vihar közben; ha úgy tervezi, hogy az eszközöket hosszabb ideig nem használja! A hálózati adaptert csak a "Műszaki jellemzők" fejezetben (17.o.) meghatározott áramforrásról működtesse! A hálózati adapter használatakor ügyeljen a következőkre: biztonságos működési körülmények és könnyű hozzáférhetőség; megfelelő csatlakoztatás a fali konnektorhoz; működtetés csak a megengedett hőmérsékleti tartományban; a túlmelegedés megelőzése érdekében ne tegye ki a hálózati adaptert hosszabb ideig közvetlen napfény hatásának (ld. Műszaki jellemzők - 17.o.)! Ne működtesse az eszközöket és a hálózati adaptert hőforrások közelében! Csak a Sennheiser által előírt tartozékokat/kiegészítőket használjon! 2

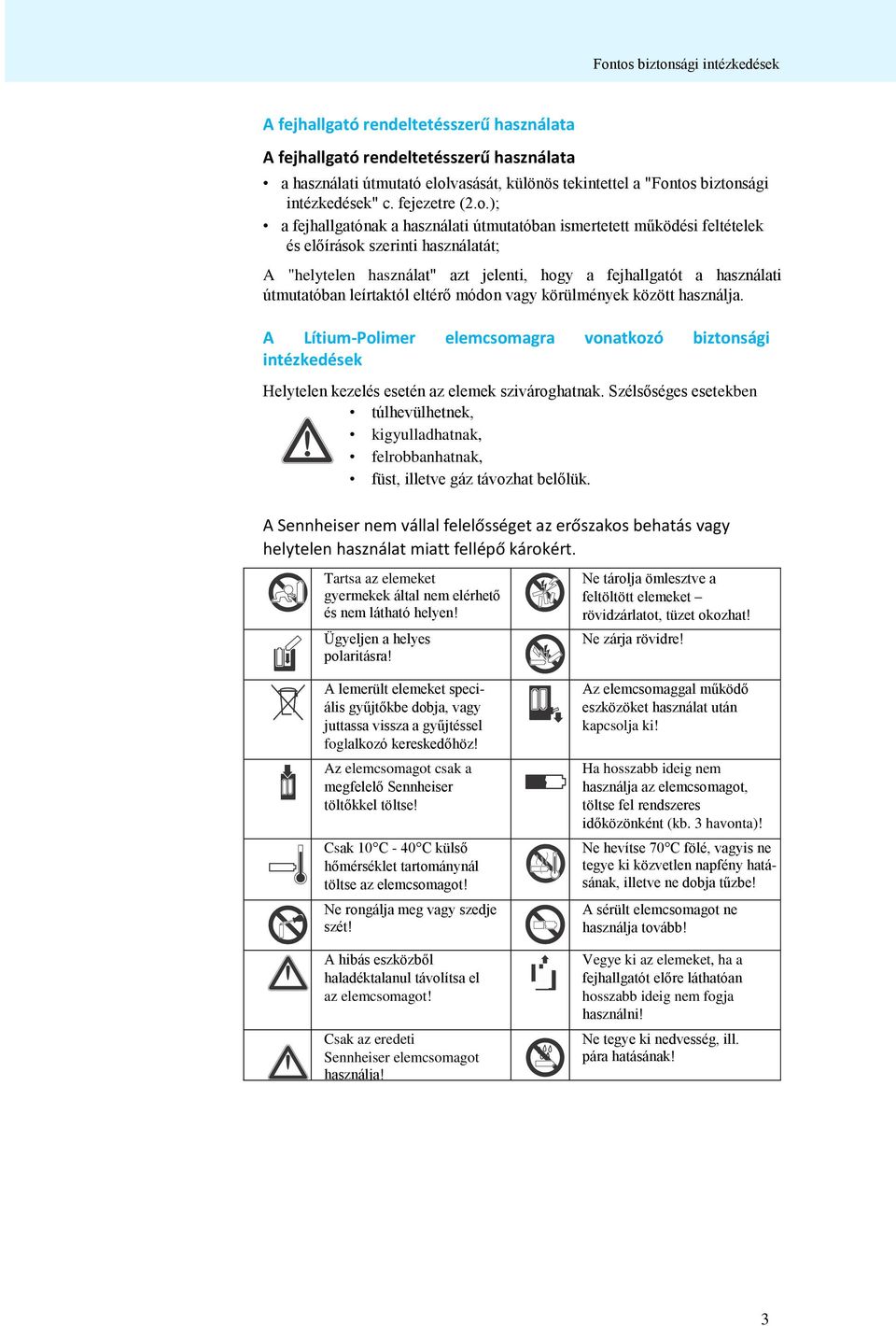

5 Fontos biztonsági intézkedések A fejhallgató rendeltetésszerű használata A fejhallgató rendeltetésszerű használata a használati útmutató elolvasását, különös tekintettel a "Fontos biztonsági intézkedések" c. fejezetre (2.o.); a fejhallgatónak a használati útmutatóban ismertetett működési feltételek és előírások szerinti használatát; A "helytelen használat" azt jelenti, hogy a fejhallgatót a használati útmutatóban leírtaktól eltérő módon vagy körülmények között használja. A Lítium-Polimer elemcsomagra vonatkozó biztonsági intézkedések Helytelen kezelés esetén az elemek szivároghatnak. Szélsőséges esetekben túlhevülhetnek, kigyulladhatnak, felrobbanhatnak, füst, illetve gáz távozhat belőlük. A Sennheiser nem vállal felelősséget az erőszakos behatás vagy helytelen használat miatt fellépő károkért. Tartsa az elemeket gyermekek által nem elérhető és nem látható helyen! Ügyeljen a helyes polaritásra! A lemerült elemeket speciális gyűjtőkbe dobja, vagy juttassa vissza a gyűjtéssel foglalkozó kereskedőhöz! Az elemcsomagot csak a megfelelő Sennheiser töltőkkel töltse! Csak 10 C - 40 C külső hőmérséklet tartománynál töltse az elemcsomagot! Ne rongálja meg vagy szedje szét! A hibás eszközből haladéktalanul távolítsa el az elemcsomagot! Csak az eredeti Sennheiser elemcsomagot használja! Ne tárolja ömlesztve a feltöltött elemeket rövidzárlatot, tüzet okozhat! Ne zárja rövidre! Az elemcsomaggal működő eszközöket használat után kapcsolja ki! Ha hosszabb ideig nem használja az elemcsomagot, töltse fel rendszeres időközönként (kb. 3 havonta)! Ne hevítse 70 C fölé, vagyis ne tegye ki közvetlen napfény hatásának, illetve ne dobja tűzbe! A sérült elemcsomagot ne használja tovább! Vegye ki az elemeket, ha a fejhallgatót előre láthatóan hosszabb ideig nem fogja használni! Ne tegye ki nedvesség, ill. pára hatásának! 3

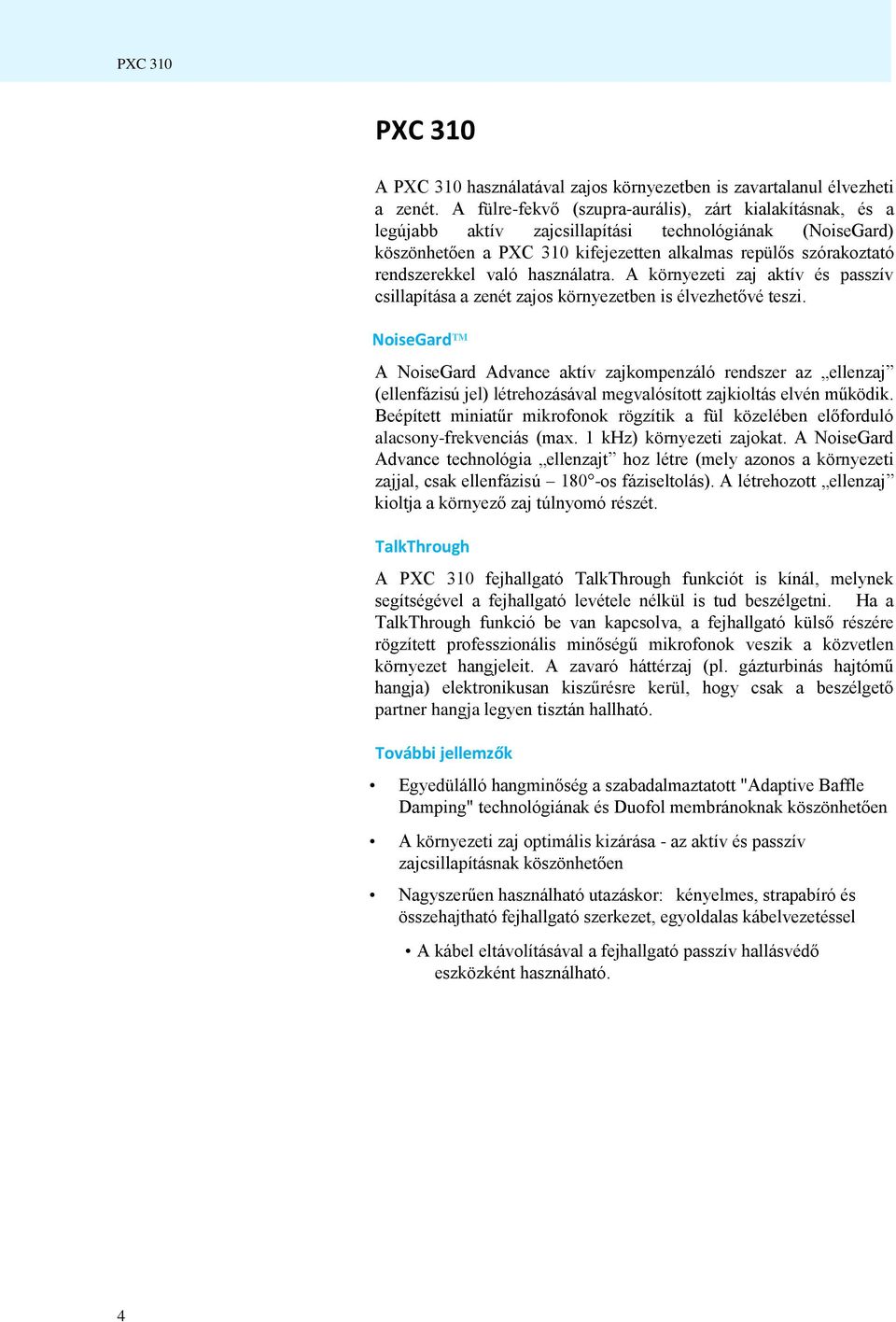

6 PXC 310 PXC 310 A PXC 310 használatával zajos környezetben is zavartalanul élvezheti a zenét. A fülre-fekvő (szupra-aurális), zárt kialakításnak, és a legújabb aktív zajcsillapítási technológiának (NoiseGard) köszönhetően a PXC 310 kifejezetten alkalmas repülős szórakoztató rendszerekkel való használatra. A környezeti zaj aktív és passzív csillapítása a zenét zajos környezetben is élvezhetővé teszi. NoiseGard TM A NoiseGard Advance aktív zajkompenzáló rendszer az ellenzaj (ellenfázisú jel) létrehozásával megvalósított zajkioltás elvén működik. Beépített miniatűr mikrofonok rögzítik a fül közelében előforduló alacsony-frekvenciás (max. 1 khz) környezeti zajokat. A NoiseGard Advance technológia ellenzajt hoz létre (mely azonos a környezeti zajjal, csak ellenfázisú 180 -os fáziseltolás). A létrehozott ellenzaj kioltja a környező zaj túlnyomó részét. TalkThrough A PXC 310 fejhallgató TalkThrough funkciót is kínál, melynek segítségével a fejhallgató levétele nélkül is tud beszélgetni. Ha a TalkThrough funkció be van kapcsolva, a fejhallgató külső részére rögzített professzionális minőségű mikrofonok veszik a közvetlen környezet hangjeleit. A zavaró háttérzaj (pl. gázturbinás hajtómű hangja) elektronikusan kiszűrésre kerül, hogy csak a beszélgető partner hangja legyen tisztán hallható. További jellemzők Egyedülálló hangminőség a szabadalmaztatott "Adaptive Baffle Damping" technológiának és Duofol membránoknak köszönhetően A környezeti zaj optimális kizárása - az aktív és passzív zajcsillapításnak köszönhetően Nagyszerűen használható utazáskor: kényelmes, strapabíró és összehajtható fejhallgató szerkezet, egyoldalas kábelvezetéssel A kábel eltávolításával a fejhallgató passzív hallásvédő eszközként használható. 4

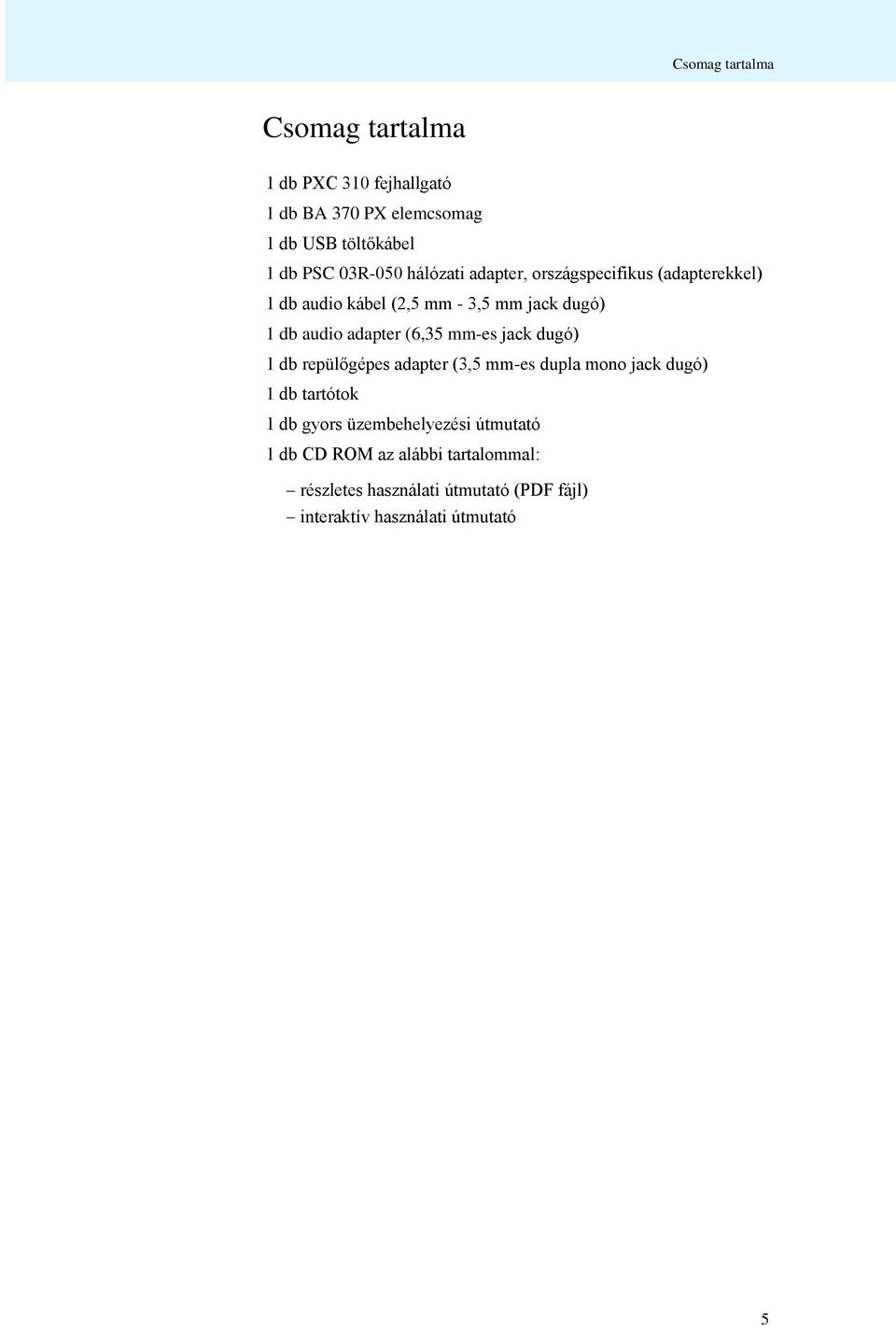

7 Csomag tartalma Csomag tartalma 1 db PXC 310 fejhallgató 1 db BA 370 PX elemcsomag 1 db USB töltőkábel 1 db PSC 03R-050 hálózati adapter, országspecifikus (adapterekkel) 1 db audio kábel (2,5 mm - 3,5 mm jack dugó) 1 db audio adapter (6,35 mm-es jack dugó) 1 db repülőgépes adapter (3,5 mm-es dupla mono jack dugó) 1 db tartótok 1 db gyors üzembehelyezési útmutató 1 db CD ROM az alábbi tartalommal: részletes használati útmutató (PDF fájl) interaktív használati útmutató 5

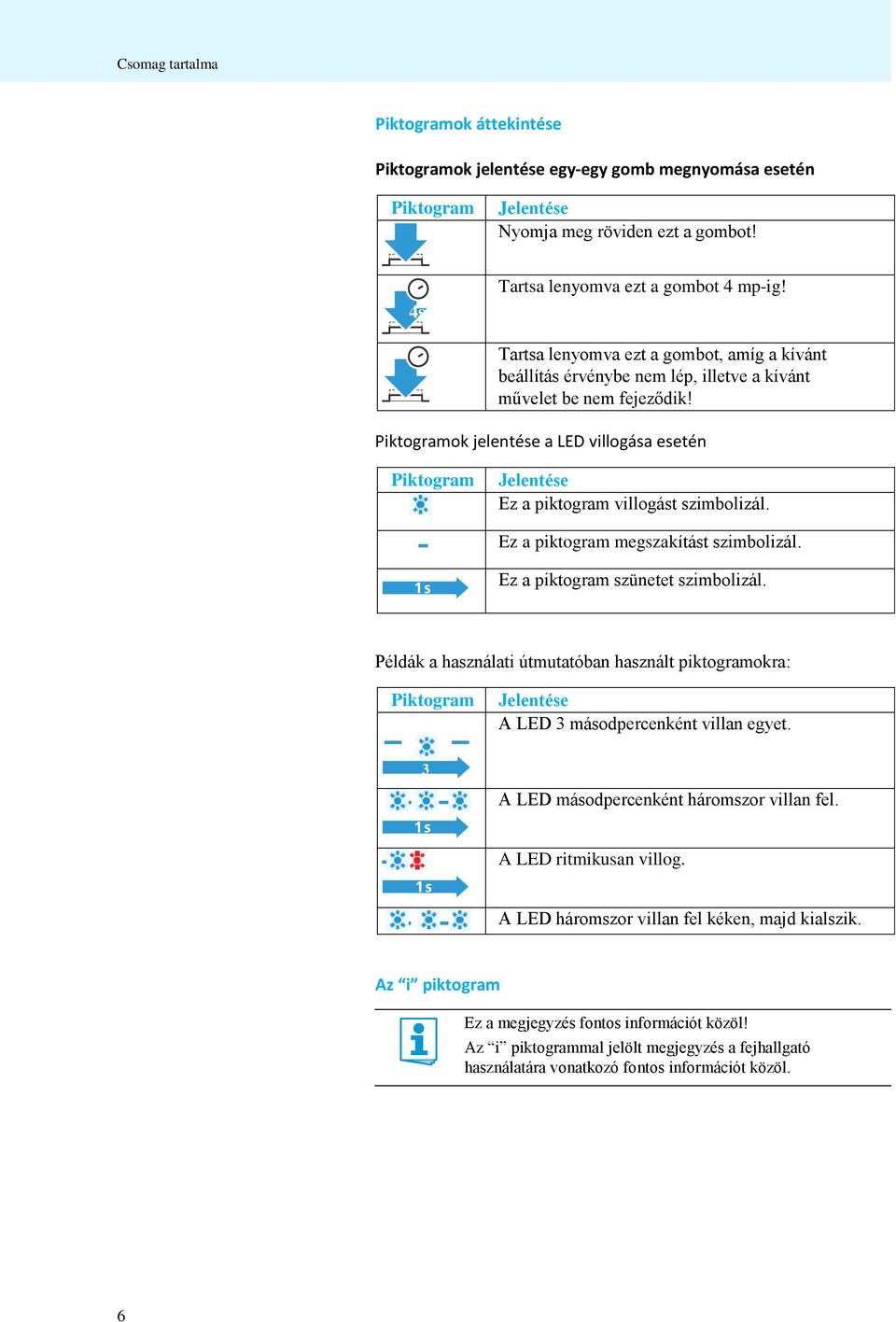

8 Csomag tartalma Piktogramok áttekintése Piktogramok jelentése egy-egy gomb megnyomása esetén Piktogram Jelentése Nyomja meg röviden ezt a gombot! 4s Tartsa lenyomva ezt a gombot 4 mp-ig! Tartsa lenyomva ezt a gombot, amíg a kívánt beállítás érvénybe nem lép, illetve a kívánt művelet be nem fejeződik! Piktogramok jelentése a LED villogása esetén Piktogram Jelentése Ez a piktogram villogást szimbolizál. Ez a piktogram megszakítást szimbolizál. Ez a piktogram szünetet szimbolizál. Példák a használati útmutatóban használt piktogramokra: Piktogram Jelentése A LED 3 másodpercenként villan egyet. 3 s A LED másodpercenként háromszor villan fel. A LED ritmikusan villog. A LED háromszor villan fel kéken, majd kialszik. Az i piktogram Ez a megjegyzés fontos információt közöl! Az i piktogrammal jelölt megjegyzés a fejhallgató használatára vonatkozó fontos információt közöl. 6

9 Termék áttekintése Termék áttekintése [1] Fejpánt [5] Aljzat a töltőkábelhez [2] Mikrofon [6] Elemcsomag rekesz [3] Aljzat az audio kábel számára [7] Mikrofon [4] Fülpárna A Kezelőpanel (1) Csillag LED (3) Master gomb (2) Hangerő gomb (4) Hangerő gomb 7

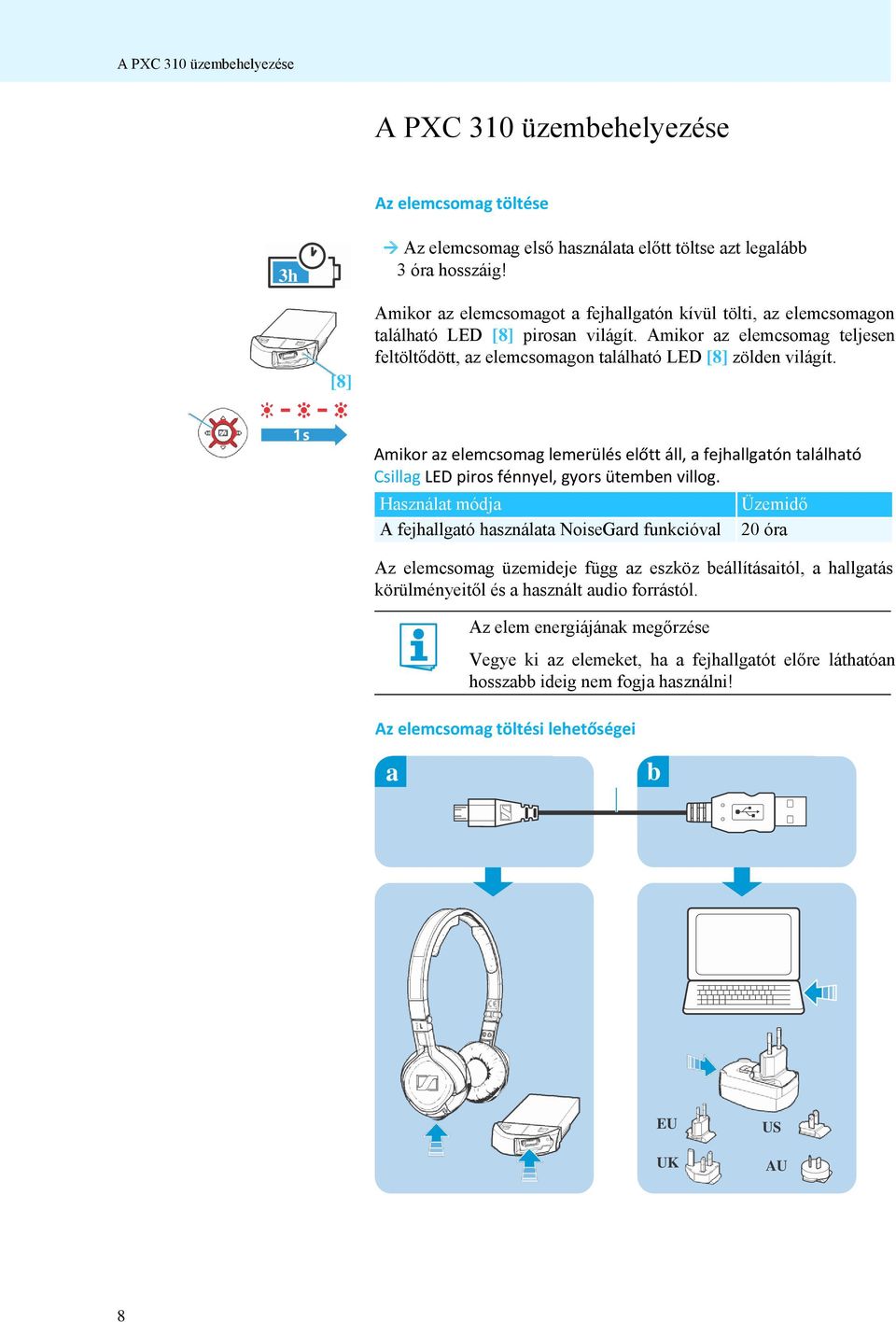

10 A PXC 310 üzembehelyezése A PXC 310 üzembehelyezése Az elemcsomag töltése 3h Az elemcsomag első használata előtt töltse azt legalább 3 óra hosszáig! [8] Amikor az elemcsomagot a fejhallgatón kívül tölti, az elemcsomagon található LED [8] pirosan világít. Amikor az elemcsomag teljesen feltöltődött, az elemcsomagon található LED [8] zölden világít. Amikor az elemcsomag lemerülés előtt áll, a fejhallgatón található Csillag LED piros fénnyel, gyors ütemben villog. Használat módja A fejhallgató használata NoiseGard funkcióval Üzemidő 20 óra Az elemcsomag üzemideje függ az eszköz beállításaitól, a hallgatás körülményeitől és a használt audio forrástól. Az elem energiájának megőrzése Vegye ki az elemeket, ha a fejhallgatót előre láthatóan hosszabb ideig nem fogja használni! Az elemcsomag töltési lehetőségei a b EU UK US AU 8

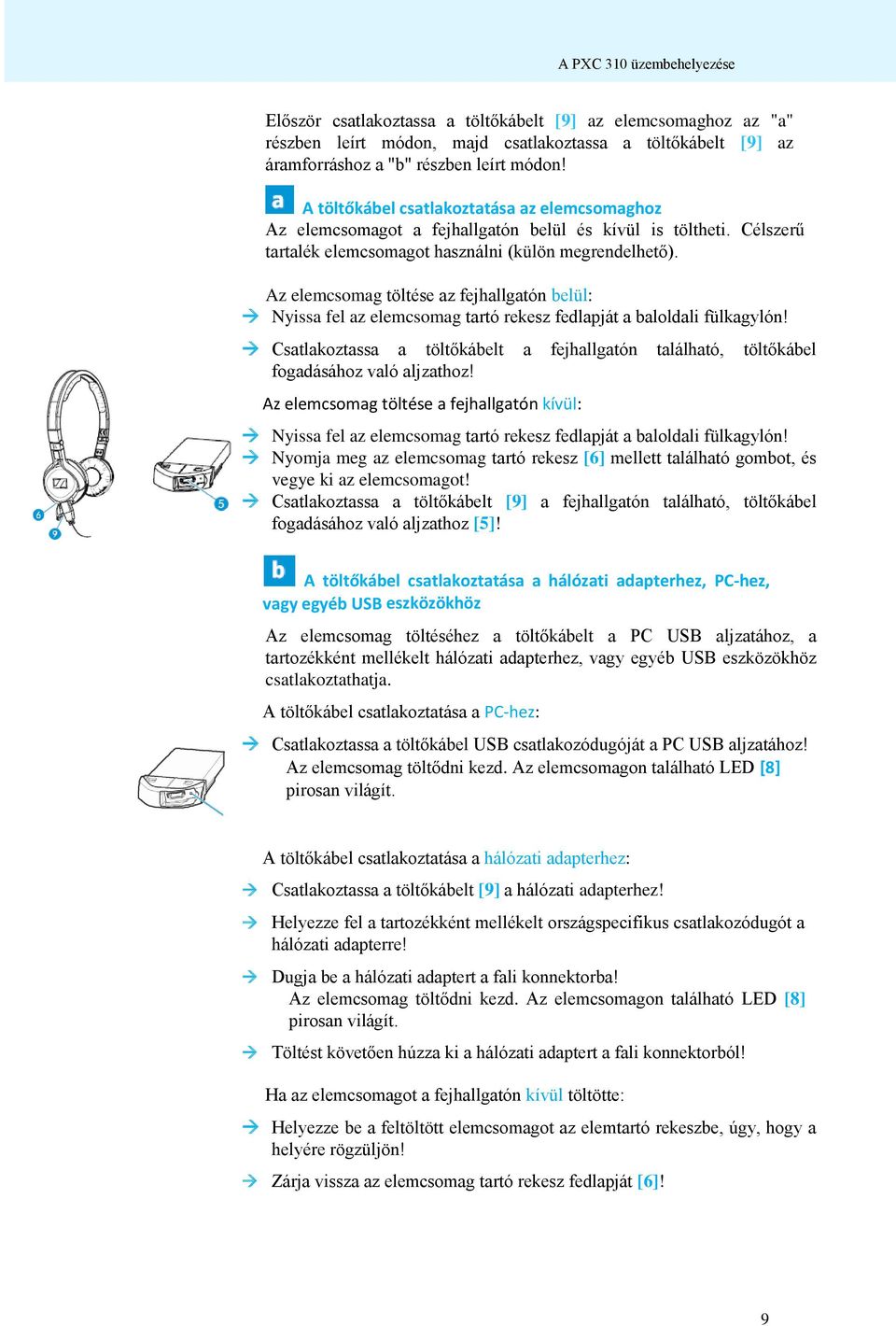

11 A PXC 310 üzembehelyezése Először csatlakoztassa a töltőkábelt [9] az elemcsomaghoz az "a" részben leírt módon, majd csatlakoztassa a töltőkábelt [9] az áramforráshoz a "b" részben leírt módon! A töltőkábel csatlakoztatása az elemcsomaghoz Az elemcsomagot a fejhallgatón belül és kívül is töltheti. Célszerű tartalék elemcsomagot használni (külön megrendelhető). Az elemcsomag töltése az fejhallgatón belül: Nyissa fel az elemcsomag tartó rekesz fedlapját a baloldali fülkagylón! Csatlakoztassa a töltőkábelt a fejhallgatón található, töltőkábel fogadásához való aljzathoz! Az elemcsomag töltése a fejhallgatón kívül: Nyissa fel az elemcsomag tartó rekesz fedlapját a baloldali fülkagylón! Nyomja meg az elemcsomag tartó rekesz [6] mellett található gombot, és vegye ki az elemcsomagot! Csatlakoztassa a töltőkábelt [9] a fejhallgatón található, töltőkábel fogadásához való aljzathoz [5]! A töltőkábel csatlakoztatása a hálózati adapterhez, PC-hez, vagy egyéb USB eszközökhöz Az elemcsomag töltéséhez a töltőkábelt a PC USB aljzatához, a tartozékként mellékelt hálózati adapterhez, vagy egyéb USB eszközökhöz csatlakoztathatja. A töltőkábel csatlakoztatása a PC-hez: Csatlakoztassa a töltőkábel USB csatlakozódugóját a PC USB aljzatához! Az elemcsomag töltődni kezd. Az elemcsomagon található LED [8] pirosan világít. A töltőkábel csatlakoztatása a hálózati adapterhez: Csatlakoztassa a töltőkábelt [9] a hálózati adapterhez! Helyezze fel a tartozékként mellékelt országspecifikus csatlakozódugót a hálózati adapterre! Dugja be a hálózati adaptert a fali konnektorba! Az elemcsomag töltődni kezd. Az elemcsomagon található LED [8] pirosan világít. Töltést követően húzza ki a hálózati adaptert a fali konnektorból! Ha az elemcsomagot a fejhallgatón kívül töltötte: Helyezze be a feltöltött elemcsomagot az elemtartó rekeszbe, úgy, hogy a helyére rögzüljön! Zárja vissza az elemcsomag tartó rekesz fedlapját [6]! 9

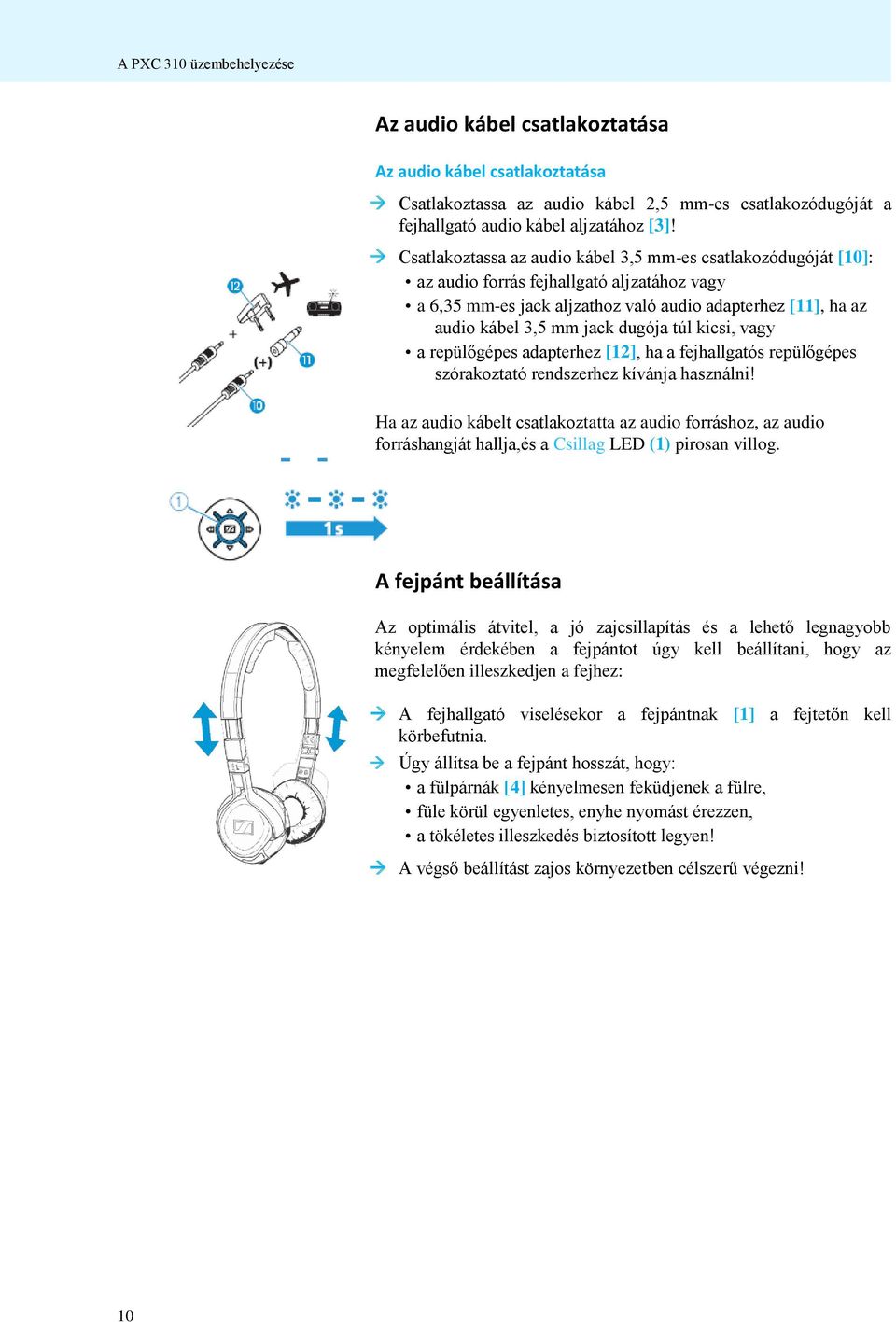

12 A PXC 310 üzembehelyezése Az audio kábel csatlakoztatása Az audio kábel csatlakoztatása Csatlakoztassa az audio kábel 2,5 mm-es csatlakozódugóját a fejhallgató audio kábel aljzatához [3]! Csatlakoztassa az audio kábel 3,5 mm-es csatlakozódugóját [10]: az audio forrás fejhallgató aljzatához vagy a 6,35 mm-es jack aljzathoz való audio adapterhez [11], ha az audio kábel 3,5 mm jack dugója túl kicsi, vagy a repülőgépes adapterhez [12], ha a fejhallgatós repülőgépes szórakoztató rendszerhez kívánja használni! Ha az audio kábelt csatlakoztatta az audio forráshoz, az audio forráshangját hallja,és a Csillag LED (1) pirosan villog. A fejpánt beállítása Az optimális átvitel, a jó zajcsillapítás és a lehető legnagyobb kényelem érdekében a fejpántot úgy kell beállítani, hogy az megfelelően illeszkedjen a fejhez: A fejhallgató viselésekor a fejpántnak [1] a fejtetőn kell körbefutnia. Úgy állítsa be a fejpánt hosszát, hogy: a fülpárnák [4] kényelmesen feküdjenek a fülre, füle körül egyenletes, enyhe nyomást érezzen, a tökéletes illeszkedés biztosított legyen! A végső beállítást zajos környezetben célszerű végezni! 10

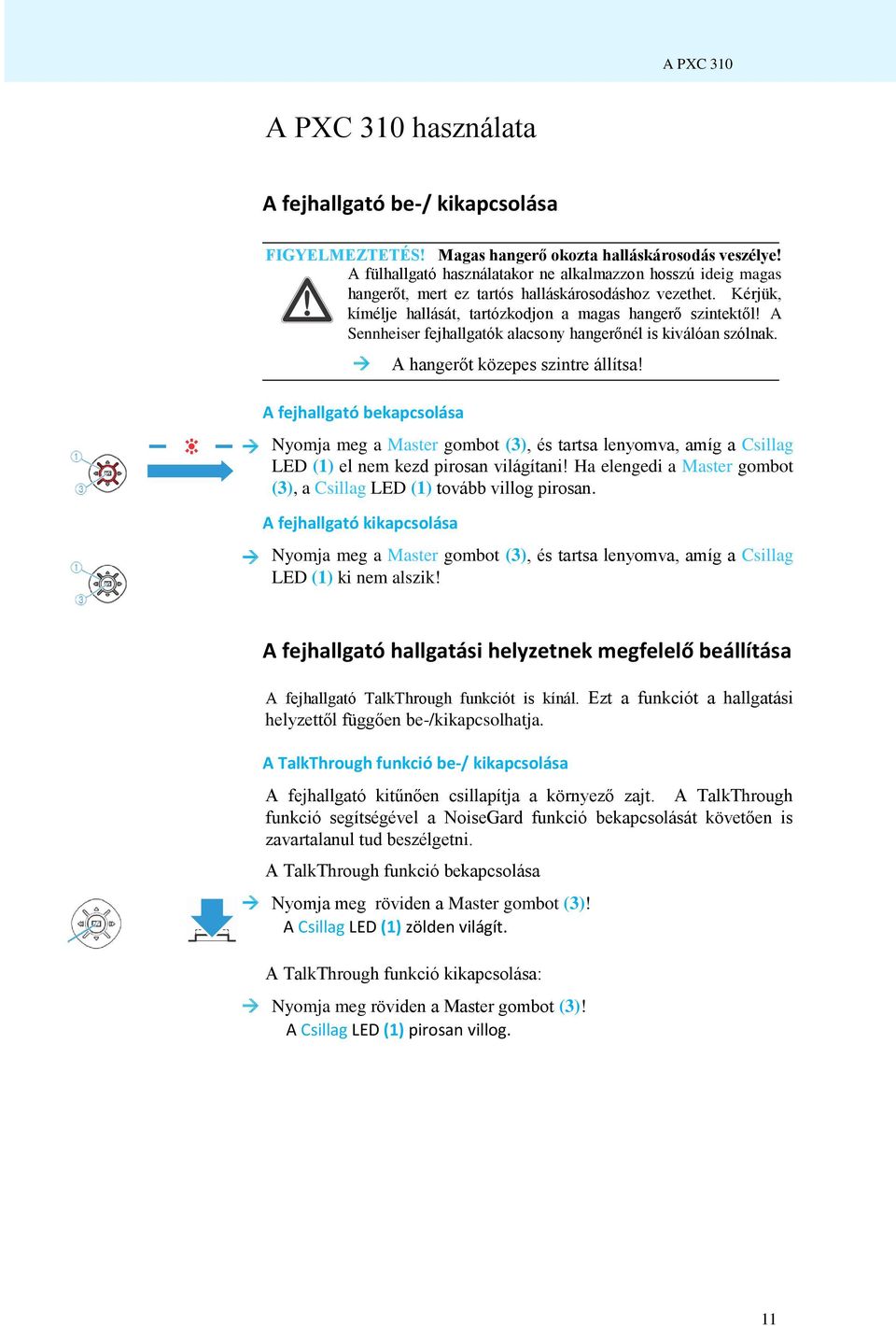

13 A PXC 310 használata A PXC 310 használata A fejhallgató be-/ kikapcsolása FIGYELMEZTETÉS! Magas hangerő okozta halláskárosodás veszélye! A fülhallgató használatakor ne alkalmazzon hosszú ideig magas hangerőt, mert ez tartós halláskárosodáshoz vezethet. Kérjük, kímélje hallását, tartózkodjon a magas hangerő szintektől! A Sennheiser fejhallgatók alacsony hangerőnél is kiválóan szólnak. A fejhallgató bekapcsolása A hangerőt közepes szintre állítsa! Nyomja meg a Master gombot (3), és tartsa lenyomva, amíg a Csillag LED (1) el nem kezd pirosan világítani! Ha elengedi a Master gombot (3), a Csillag LED (1) tovább villog pirosan. A fejhallgató kikapcsolása Nyomja meg a Master gombot (3), és tartsa lenyomva, amíg a Csillag LED (1) ki nem alszik! A fejhallgató hallgatási helyzetnek megfelelő beállítása A fejhallgató TalkThrough funkciót is kínál. Ezt a funkciót a hallgatási helyzettől függően be-/kikapcsolhatja. A TalkThrough funkció be-/ kikapcsolása A fejhallgató kitűnően csillapítja a környező zajt. A TalkThrough funkció segítségével a NoiseGard funkció bekapcsolását követően is zavartalanul tud beszélgetni. A TalkThrough funkció bekapcsolása Nyomja meg röviden a Master gombot (3)! A Csillag LED (1) zölden világít. A TalkThrough funkció kikapcsolása: Nyomja meg röviden a Master gombot (3)! A Csillag LED (1) pirosan villog. 11

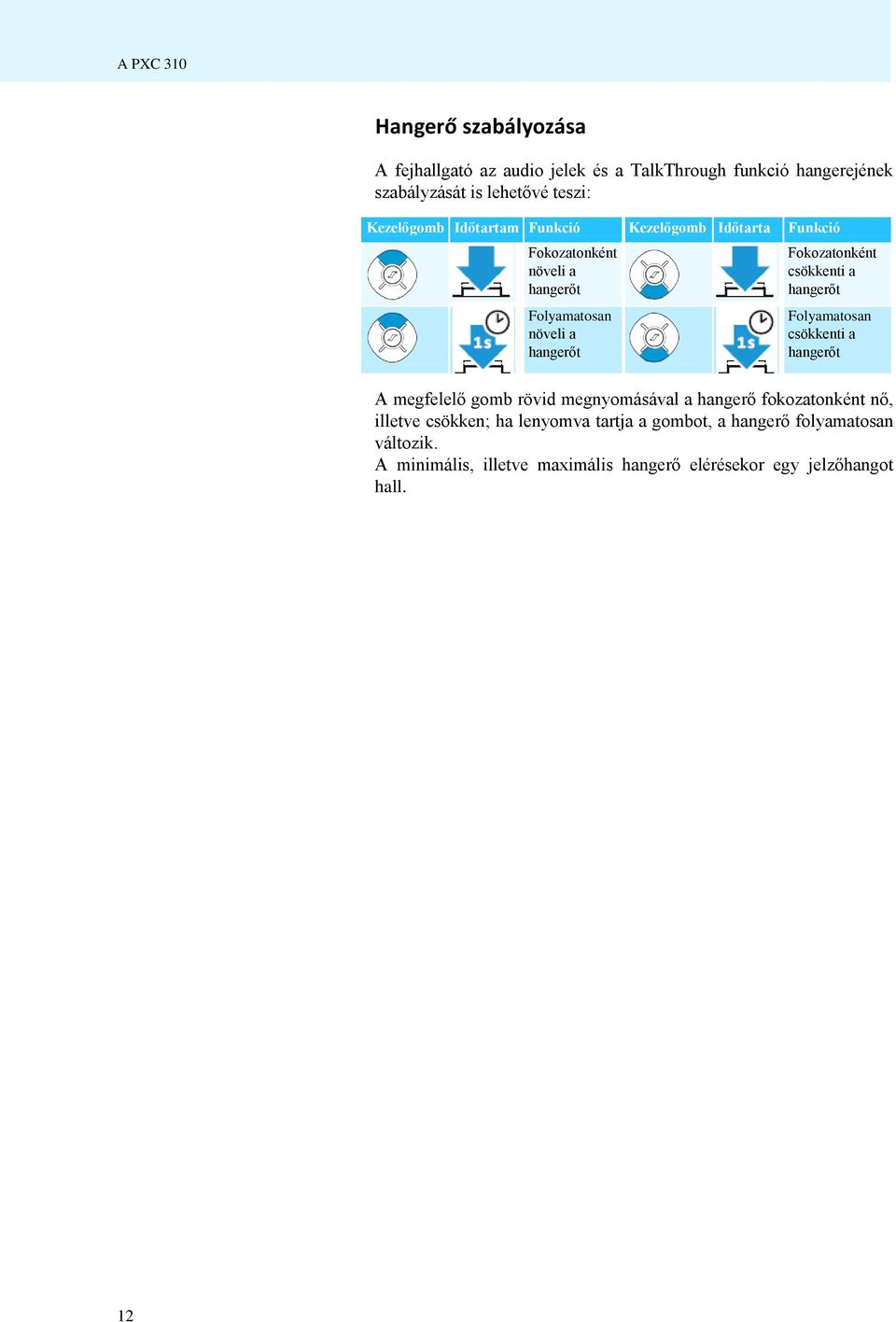

14 A PXC 310 használata Hangerő szabályozása A fejhallgató az audio jelek és a TalkThrough funkció hangerejének szabályzását is lehetővé teszi: Kezelőgomb Időtartam Funkció Fokozatonként növeli a hangerőt Folyamatosan növeli a hangerőt Kezelőgomb Időtarta m Funkció Fokozatonként csökkenti a hangerőt Folyamatosan csökkenti a hangerőt 1s A megfelelő gomb rövid megnyomásával a hangerő fokozatonként nő, illetve csökken; ha lenyomva tartja a gombot, a hangerő folyamatosan változik. A minimális, illetve maximális hangerő elérésekor egy jelzőhangot hall. 1s 12

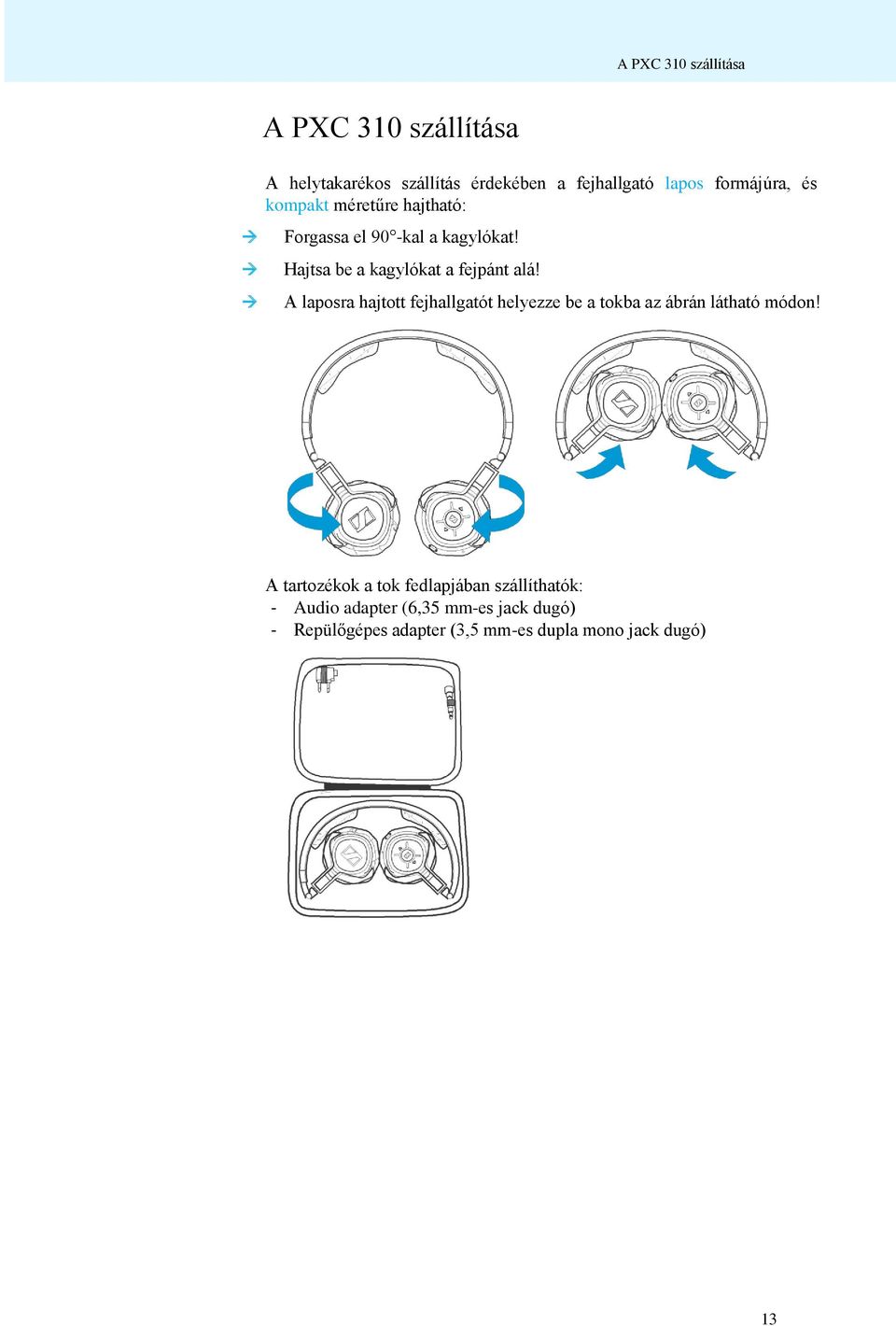

15 A PXC 310 szállítása A PXC 310 szállítása A helytakarékos szállítás érdekében a fejhallgató lapos formájúra, és kompakt méretűre hajtható: Forgassa el 90 -kal a kagylókat! Hajtsa be a kagylókat a fejpánt alá! A laposra hajtott fejhallgatót helyezze be a tokba az ábrán látható módon! A tartozékok a tok fedlapjában szállíthatók: - Audio adapter (6,35 mm-es jack dugó) - Repülőgépes adapter (3,5 mm-es dupla mono jack dugó) 13

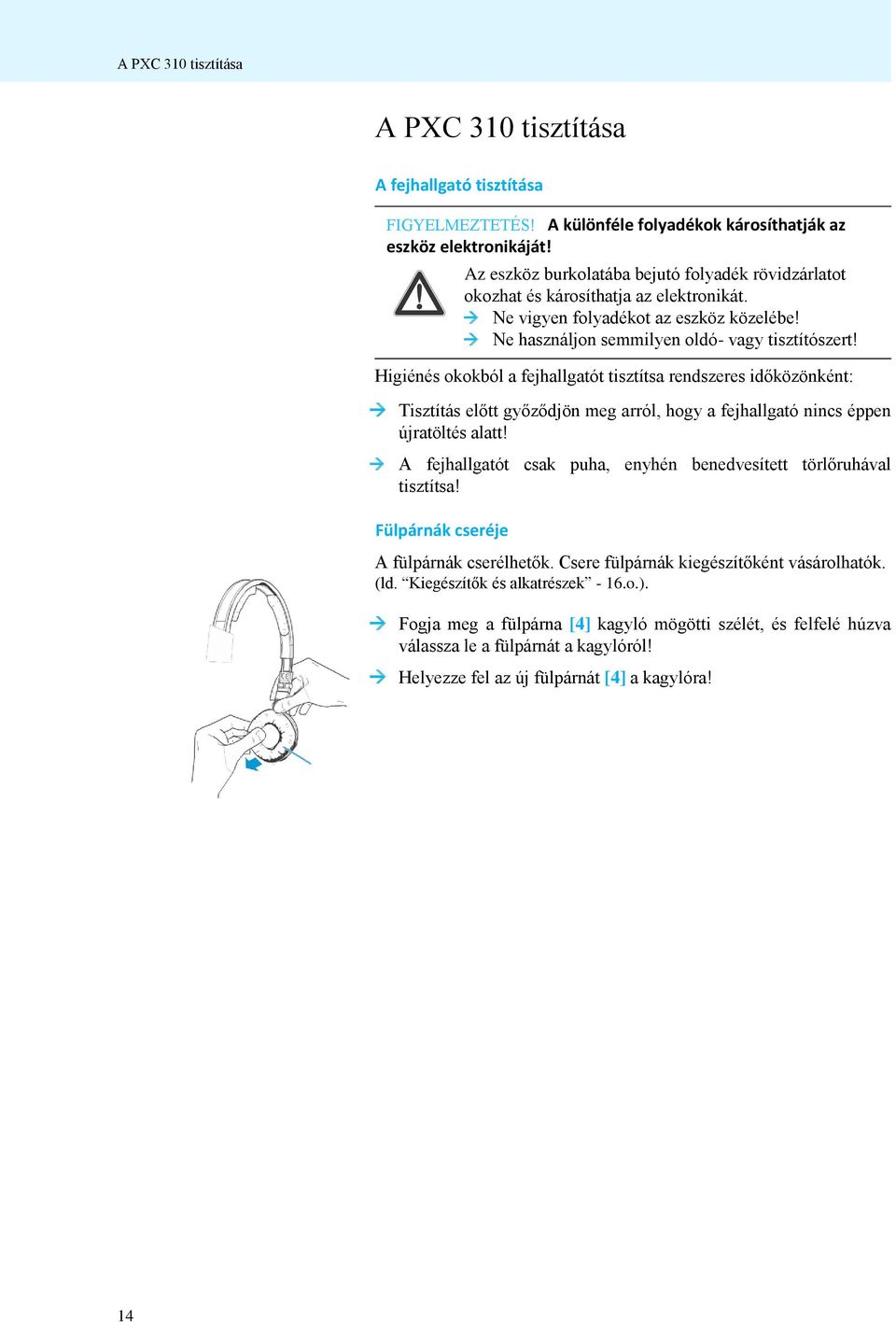

16 A PXC 310 tisztítása A PXC 310 tisztítása A fejhallgató tisztítása FIGYELMEZTETÉS! A különféle folyadékok károsíthatják az eszköz elektronikáját! Az eszköz burkolatába bejutó folyadék rövidzárlatot okozhat és károsíthatja az elektronikát. Ne vigyen folyadékot az eszköz közelébe! Ne használjon semmilyen oldó- vagy tisztítószert! Higiénés okokból a fejhallgatót tisztítsa rendszeres időközönként: Tisztítás előtt győződjön meg arról, hogy a fejhallgató nincs éppen újratöltés alatt! A fejhallgatót csak puha, enyhén benedvesített törlőruhával tisztítsa! Fülpárnák cseréje A fülpárnák cserélhetők. Csere fülpárnák kiegészítőként vásárolhatók. (ld. Kiegészítők és alkatrészek - 16.o.). Fogja meg a fülpárna [4] kagyló mögötti szélét, és felfelé húzva válassza le a fülpárnát a kagylóról! Helyezze fel az új fülpárnát [4] a kagylóra! 14

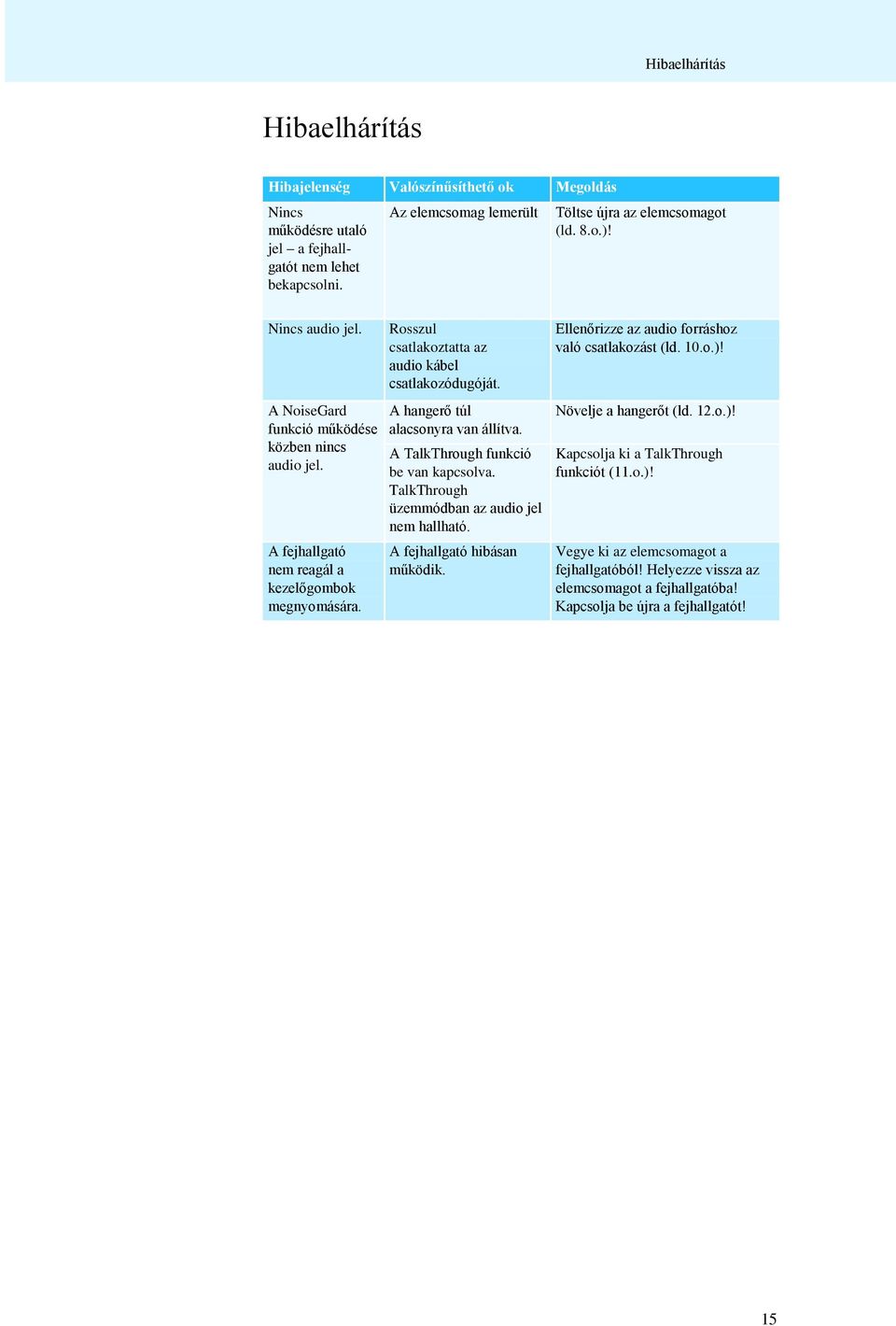

17 Hibaelhárítás Hibaelhárítás Hibajelenség Valószínűsíthető ok Megoldás Nincs működésre utaló jel a fejhallgatót nem lehet bekapcsolni. Az elemcsomag lemerült Töltse újra az elemcsomagot (ld. 8.o.)! Nincs audio jel. A NoiseGard funkció működése közben nincs audio jel. A fejhallgató nem reagál a kezelőgombok megnyomására. Rosszul csatlakoztatta az audio kábel csatlakozódugóját. A hangerő túl alacsonyra van állítva. A TalkThrough funkció be van kapcsolva. TalkThrough üzemmódban az audio jel nem hallható. A fejhallgató hibásan működik. Ellenőrizze az audio forráshoz való csatlakozást (ld. 10.o.)! Növelje a hangerőt (ld. 12.o.)! Kapcsolja ki a TalkThrough funkciót (11.o.)! Vegye ki az elemcsomagot a fejhallgatóból! Helyezze vissza az elemcsomagot a fejhallgatóba! Kapcsolja be újra a fejhallgatót! 15

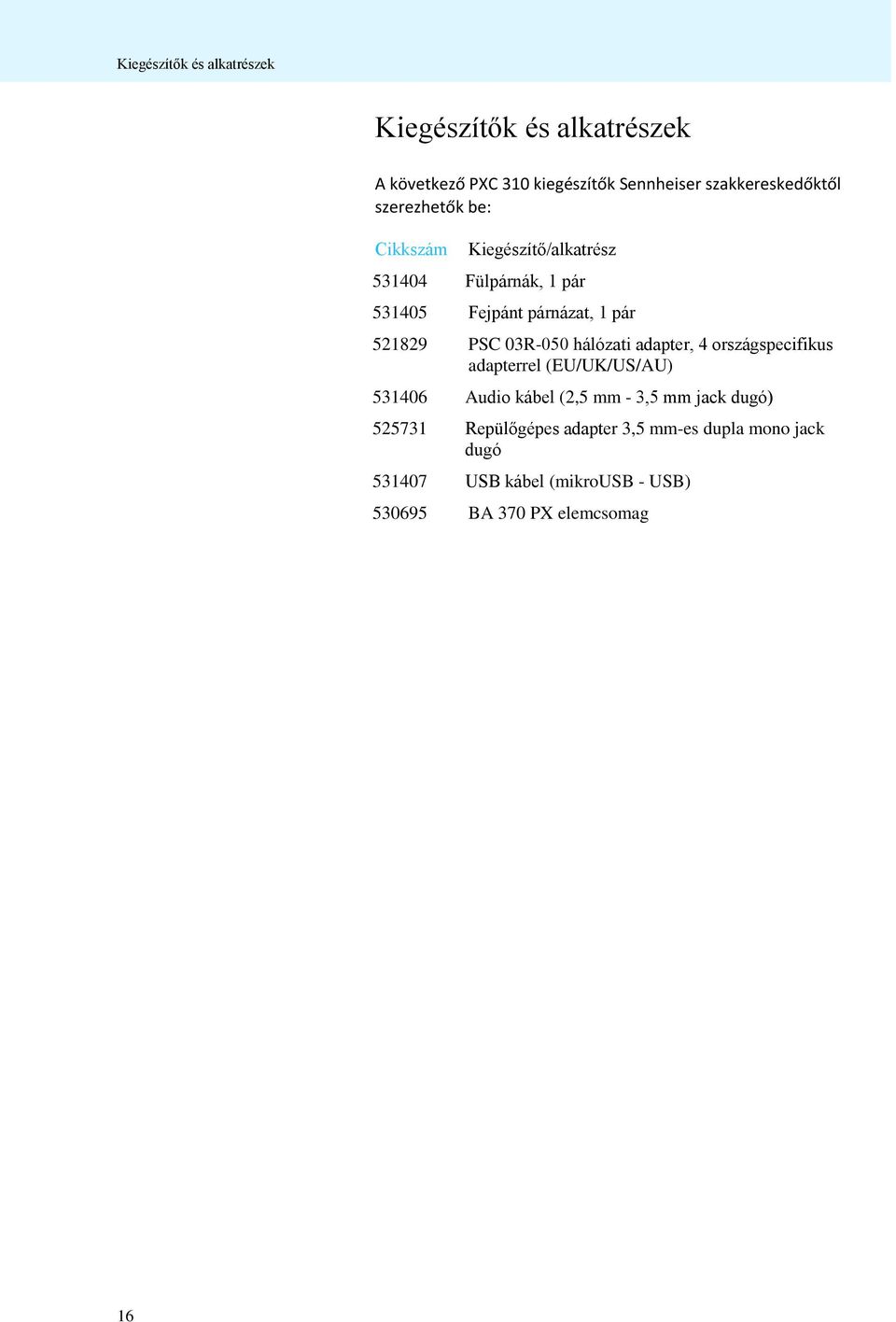

18 Kiegészítők és alkatrészek Kiegészítők és alkatrészek A következő PXC 310 kiegészítők Sennheiser szakkereskedőktől szerezhetők be: Cikkszám Kiegészítő/alkatrész Fülpárnák, 1 pár Fejpánt párnázat, 1 pár PSC 03R-050 hálózati adapter, 4 országspecifikus adapterrel (EU/UK/US/AU) Audio kábel (2,5 mm - 3,5 mm jack dugó) Repülőgépes adapter 3,5 mm-es dupla mono jack dugó USB kábel (mikrousb - USB) BA 370 PX elemcsomag 16

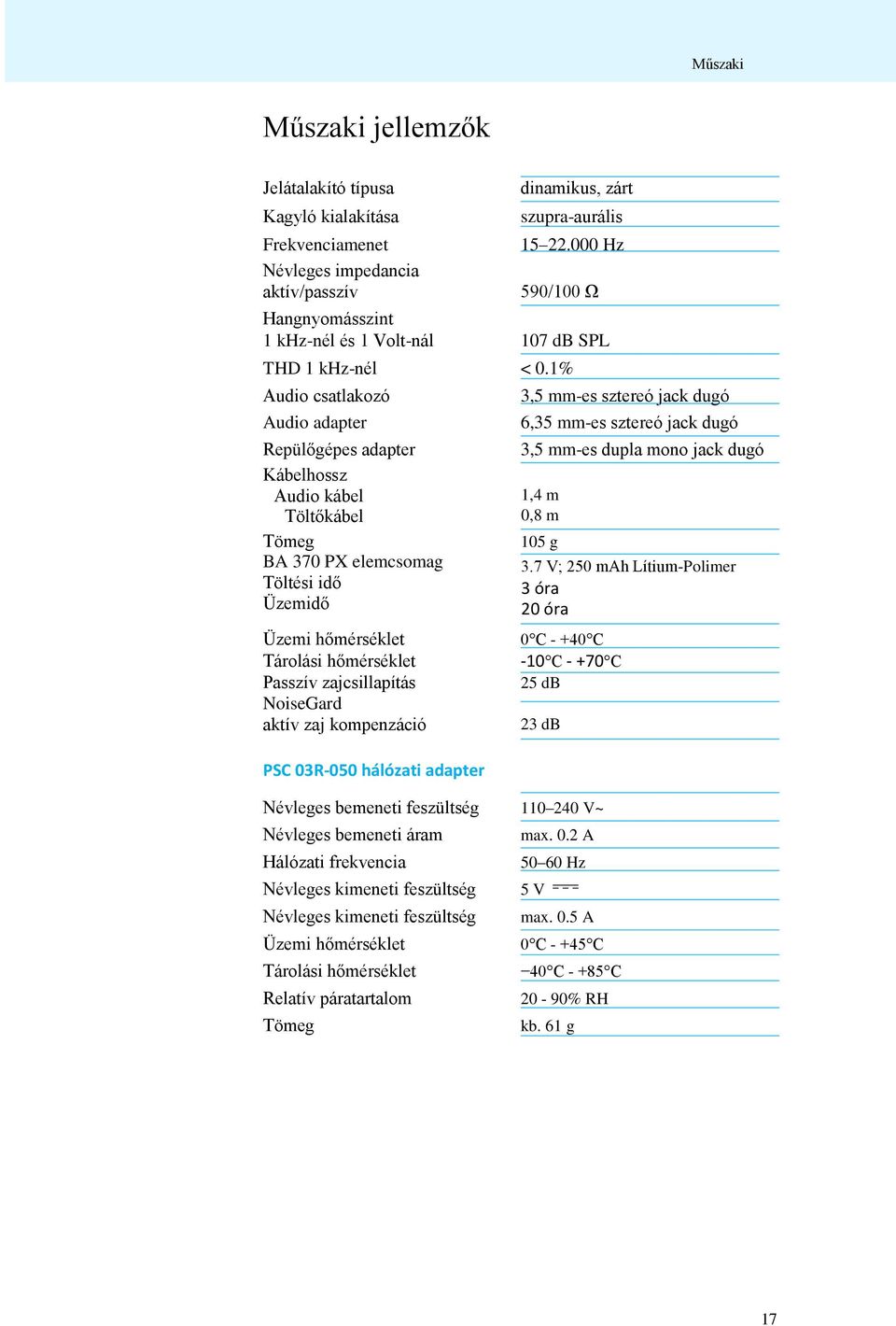

19 Műszaki jellemzők Műszaki jellemzők Jelátalakító típusa Kagyló kialakítása Frekvenciamenet Névleges impedancia aktív/passzív dinamikus, zárt szupra-aurális Hz 590/100 Ω Hangnyomásszint 1 khz-nél és 1 Volt-nál 107 db SPL THD 1 khz-nél < 0.1% Audio csatlakozó Audio adapter Repülőgépes adapter Kábelhossz Audio kábel Töltőkábel Tömeg BA 370 PX elemcsomag Töltési idő Üzemidő Üzemi hőmérséklet Tárolási hőmérséklet Passzív zajcsillapítás NoiseGard aktív zaj kompenzáció PSC 03R-050 hálózati adapter 3,5 mm-es sztereó jack dugó 6,35 mm-es sztereó jack dugó 3,5 mm-es dupla mono jack dugó 1,4 m 0,8 m 105 g 3.7 V; 250 mah Lítium-Polimer 3 óra 20 óra 0 C C -10 C C 25 db 23 db Névleges bemeneti feszültség V~ Névleges bemeneti áram Hálózati frekvencia Névleges kimeneti feszültség Névleges kimeneti feszültség Üzemi hőmérséklet Tárolási hőmérséklet Relatív páratartalom Tömeg max. 0.2 A Hz 5 V max. 0.5 A 0 C C 40 C C 20-90% RH kb. 61 g 17

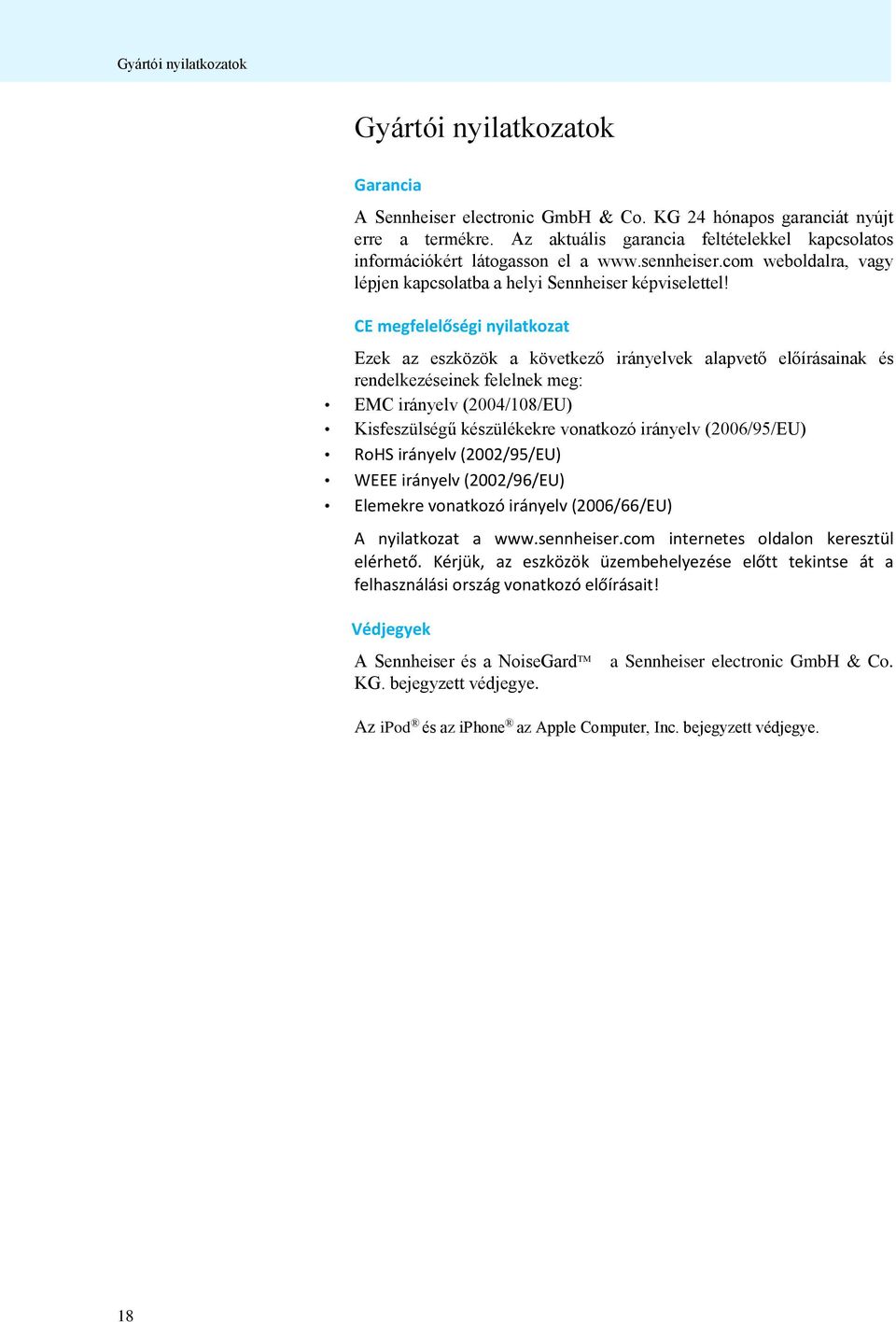

20 Gyártói nyilatkozatok Gyártói nyilatkozatok Garancia A Sennheiser electronic GmbH & Co. KG 24 hónapos garanciát nyújt erre a termékre. Az aktuális garancia feltételekkel kapcsolatos információkért látogasson el a weboldalra, vagy lépjen kapcsolatba a helyi Sennheiser képviselettel! CE megfelelőségi nyilatkozat Ezek az eszközök a következő irányelvek alapvető előírásainak és rendelkezéseinek felelnek meg: EMC irányelv (2004/108/EU) Kisfeszülségű készülékekre vonatkozó irányelv (2006/95/EU) RoHS irányelv (2002/95/EU) WEEE irányelv (2002/96/EU) Elemekre vonatkozó irányelv (2006/66/EU) A nyilatkozat a internetes oldalon keresztül elérhető. Kérjük, az eszközök üzembehelyezése előtt tekintse át a felhasználási ország vonatkozó előírásait! Védjegyek A Sennheiser és a NoiseGard TM KG. bejegyzett védjegye. a Sennheiser electronic GmbH & Co. Az ipod és az iphone az Apple Computer, Inc. bejegyzett védjegye. 18

21

22 Audio Partner Kft Budaörs, Építők útja 2-4. Tel: Fax:
