1 Set 50 TV Set 55 TV Használati útmutató

2

3 A

4 B

5 C A B C

6 Tartalom Biztonsági intézkedések 2 A Set 50 TV/Set 55 TV stethoset infrás rendszer 3 Set 50 TV Csomag tartalma 3 A Set 55 TV tartozékai 4 Kezelőszervek 4 Vevőegység (ld. belső borító) 4 Adóegység (ld. belső borító) 4 LED kijelzők (ld. belső borító) 4 Csatlakoztatási lehetőségek (ld. belső borító) 4 A rendszer üzembehelyezése 5 Az adóegység beállítása 5 Az adóegység csatlakoztatása a hangforráshoz 6 Az adóegység csatlakoztatása az elektromos hálózathoz 8 A vevőegység újratölthető akkujának behelyezése és eltávolítása 8 Tartalék újratölthető akku behelyezése az adóegység töltőrekeszébe 8 A rendszer alkotóelemeinek használata 9 Az adóegység bekapcsolása 9 A stethoset vevőegység bekapcsolása 9 A hangerő beállítása 9 Szintkiegyenlítés 10 A vevőegység tárolása és töltése 10 A LED kijelzések jelentése 11 Az adóegységen található LED-ek 11 A rendszer ápolása és karbantartása 12 A rendszer tisztítása 12 A füldugók tisztítása 12 Ha probléma merül fel Tartozékok 14 Csatlakozó kijelölés 14 Műszaki jellemzők 15 Gyártói nyilatkozatok 16 Köszönjük, hogy a Sennheisert választotta! Ezt a terméket úgy terveztük, hogy sok éven át megbízható működést nyújtson. A kiváló minőségű elektroakusztikus berendezések tervezésében és gyártásában szerzett több mint 60 éves tapasztalat tette a Senheisert ezen terület világelső cégévé. Kérjük, szánjon néhány percet az útmutató figyelmes átolvasására, mert szeretnénk, ha új Sennheiser rendszerét gyorsan és funkcióinak teljes kihasználásával birtokba vehetné. 1

7 Biztonsági intézkedések - Kérjük, a rendszer használata előtt olvassa végig figyelmesen ezeket az intézkedéseket! - Mindig tartsa az útmutatót minden felhasználó számára könnyen elérhető helyen! - Harmadik félnek a rendszert mindig az útmutató kíséretében adja át! - Ne viselje a fejhallgatót különös figyelmet igénylő helyzetben (pl. szakértelmet igénylő munka közben)! - Mindig tartsa a rendszert szárazon és ne tegye ki szélsőséges hőmérséklet hatásának (ideális tartomány: C)! - Körültekintően és tiszta, pormentes környezetben használja a rendszert! - A politúr vagy bútorfény károsíthatja az adóegység gumilábát, ami foltot hagyhat a bútoron. Ezért a bútor esetleges foltosodásának elkerülése érdekében, helyezze az adóegységet egy csúszásmentes alátétre! - Ezzel a rendszerrel magasabb hangerőszintek állíthatók be, mint a hagyományos stethoset rendszerekkel. Ez halláskárosodást okozhat az egészséges hallással rendelkező személyeknél, és különösen gyermekeknél. - Kérjük, tekintse át a NiMH újratölthető akkukhoz mellékelt biztonsági intézkedéseket is! A rendszer rendeltetésszerű használata A rendeltetésszerű használat magában foglalja: - a használati útmutató elolvasását, különös tekintettel a "Biztonsági intézkedések" c. fejezetre; - a rendszernek a használati útmutatóban ismertetett működési feltételek szerinti használatát. Helytelen használat A helytelen használat azt jelenti, hogy a rendszert a használati útmutatóban leírtaktól eltérő módon vagy körülmények között használja. 2

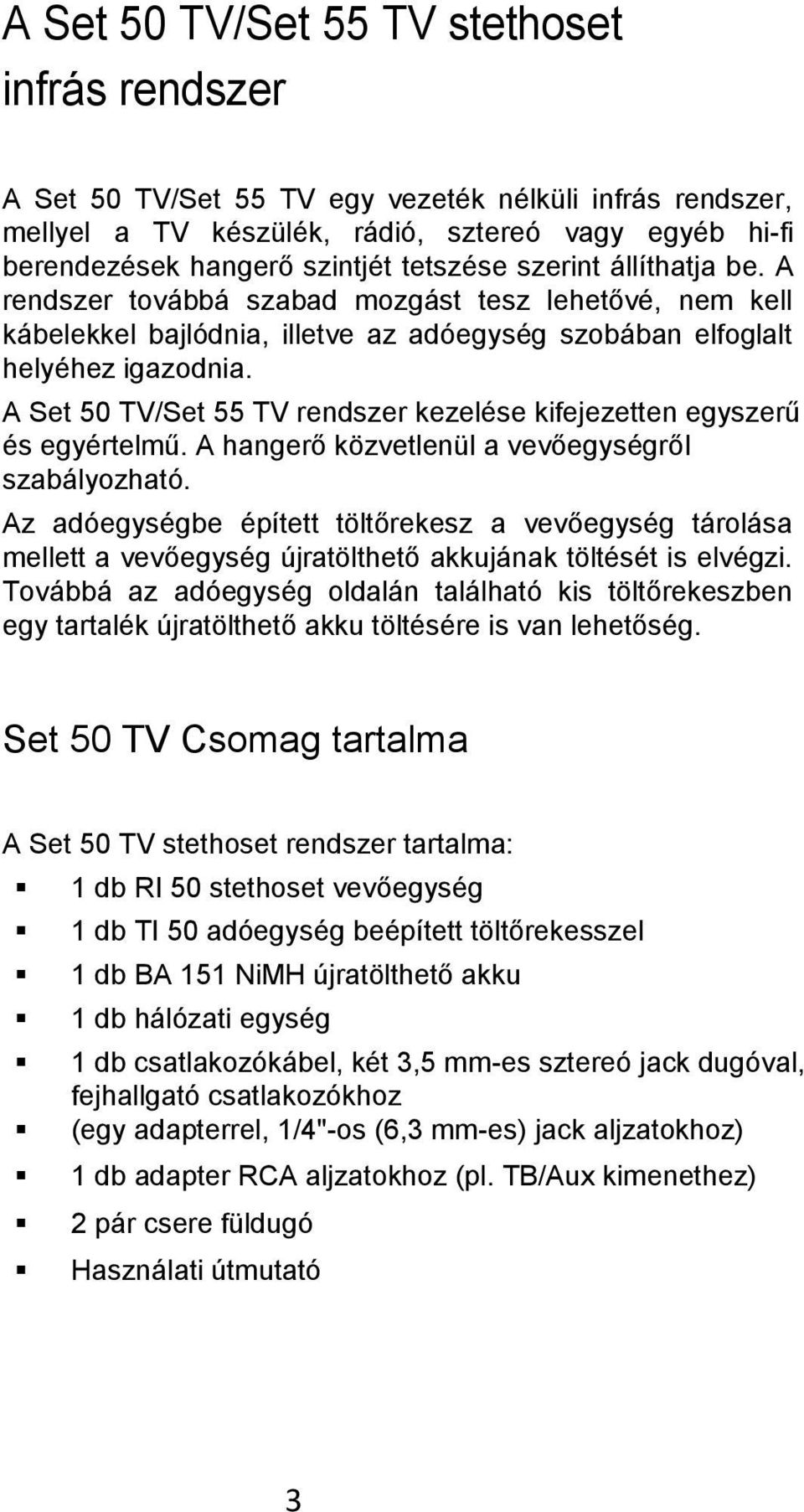

8 A Set 50 TV/Set 55 TV stethoset infrás rendszer A Set 50 TV/Set 55 TV egy vezeték nélküli infrás rendszer, mellyel a TV készülék, rádió, sztereó vagy egyéb hi-fi berendezések hangerő szintjét tetszése szerint állíthatja be. A rendszer továbbá szabad mozgást tesz lehetővé, nem kell kábelekkel bajlódnia, illetve az adóegység szobában elfoglalt helyéhez igazodnia. A Set 50 TV/Set 55 TV rendszer kezelése kifejezetten egyszerű és egyértelmű. A hangerő közvetlenül a vevőegységről szabályozható. Az adóegységbe épített töltőrekesz a vevőegység tárolása mellett a vevőegység újratölthető akkujának töltését is elvégzi. Továbbá az adóegység oldalán található kis töltőrekeszben egy tartalék újratölthető akku töltésére is van lehetőség. Set 50 TV Csomag tartalma A Set 50 TV stethoset rendszer tartalma: 1 db RI 50 stethoset vevőegység 1 db TI 50 adóegység beépített töltőrekesszel 1 db BA 151 NiMH újratölthető akku 1 db hálózati egység 1 db csatlakozókábel, két 3,5 mm-es sztereó jack dugóval, fejhallgató csatlakozókhoz (egy adapterrel, 1/4"-os (6,3 mm-es) jack aljzatokhoz) 1 db adapter RCA aljzatokhoz (pl. TB/Aux kimenethez) 2 pár csere füldugó Használati útmutató 3

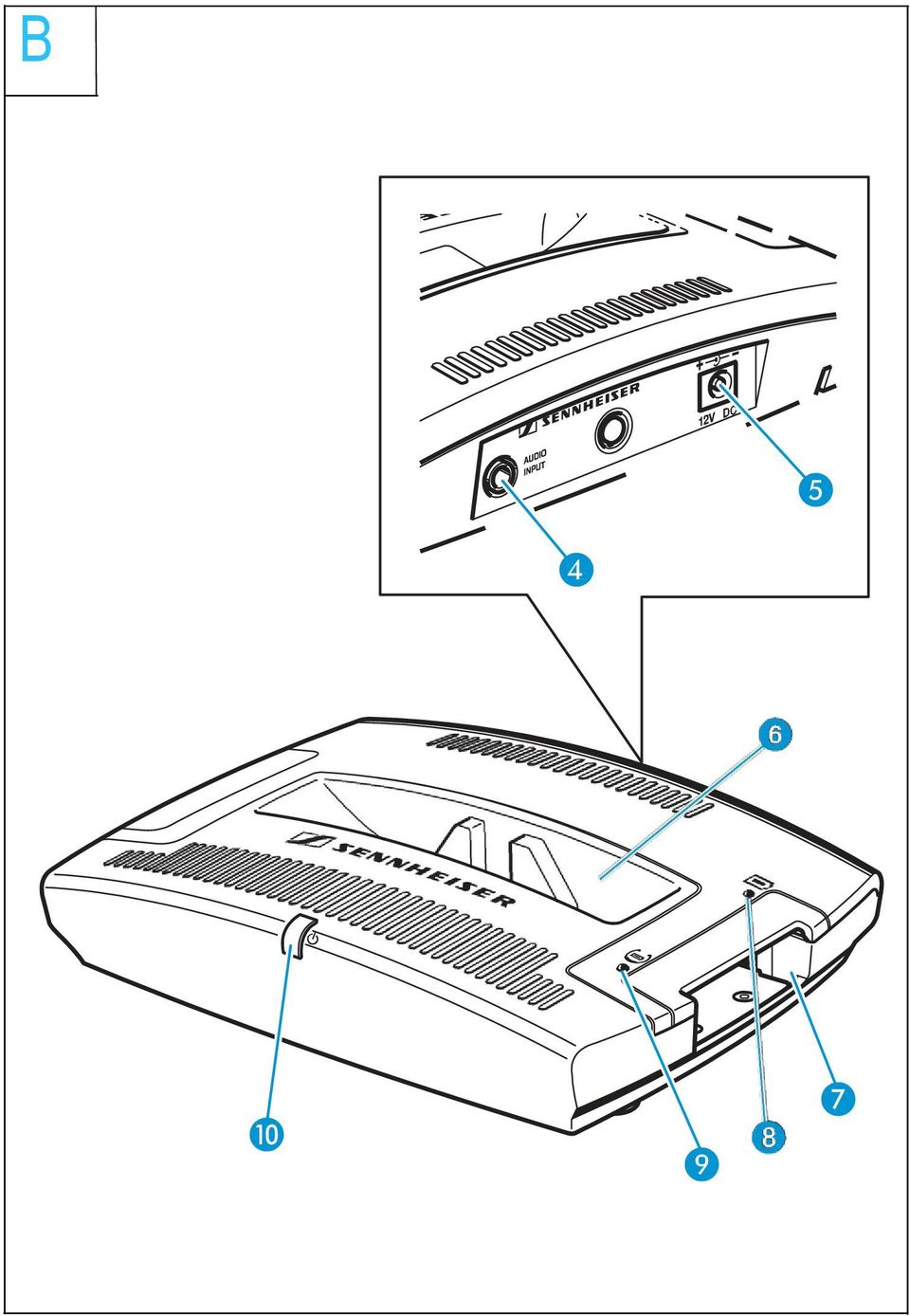

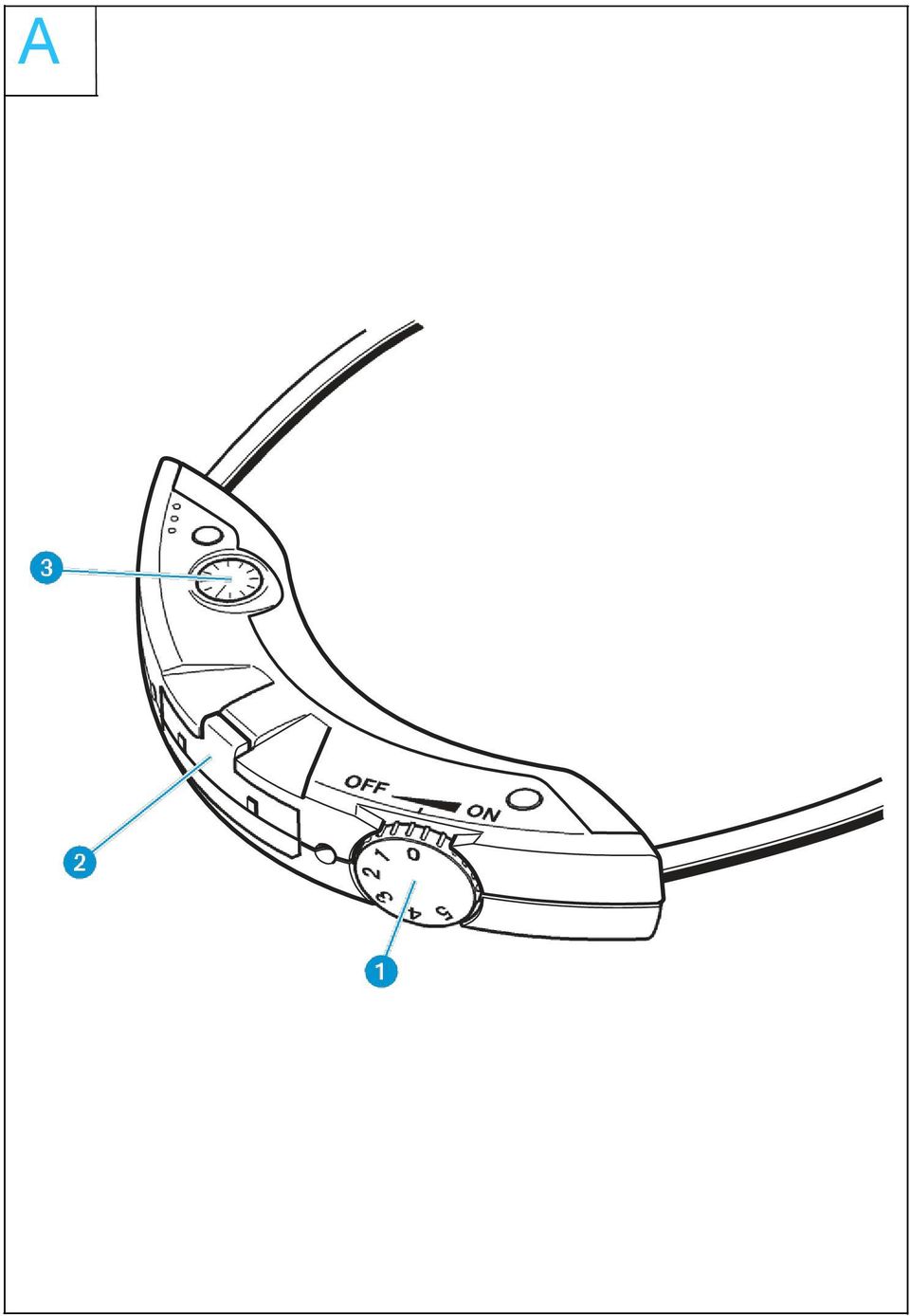

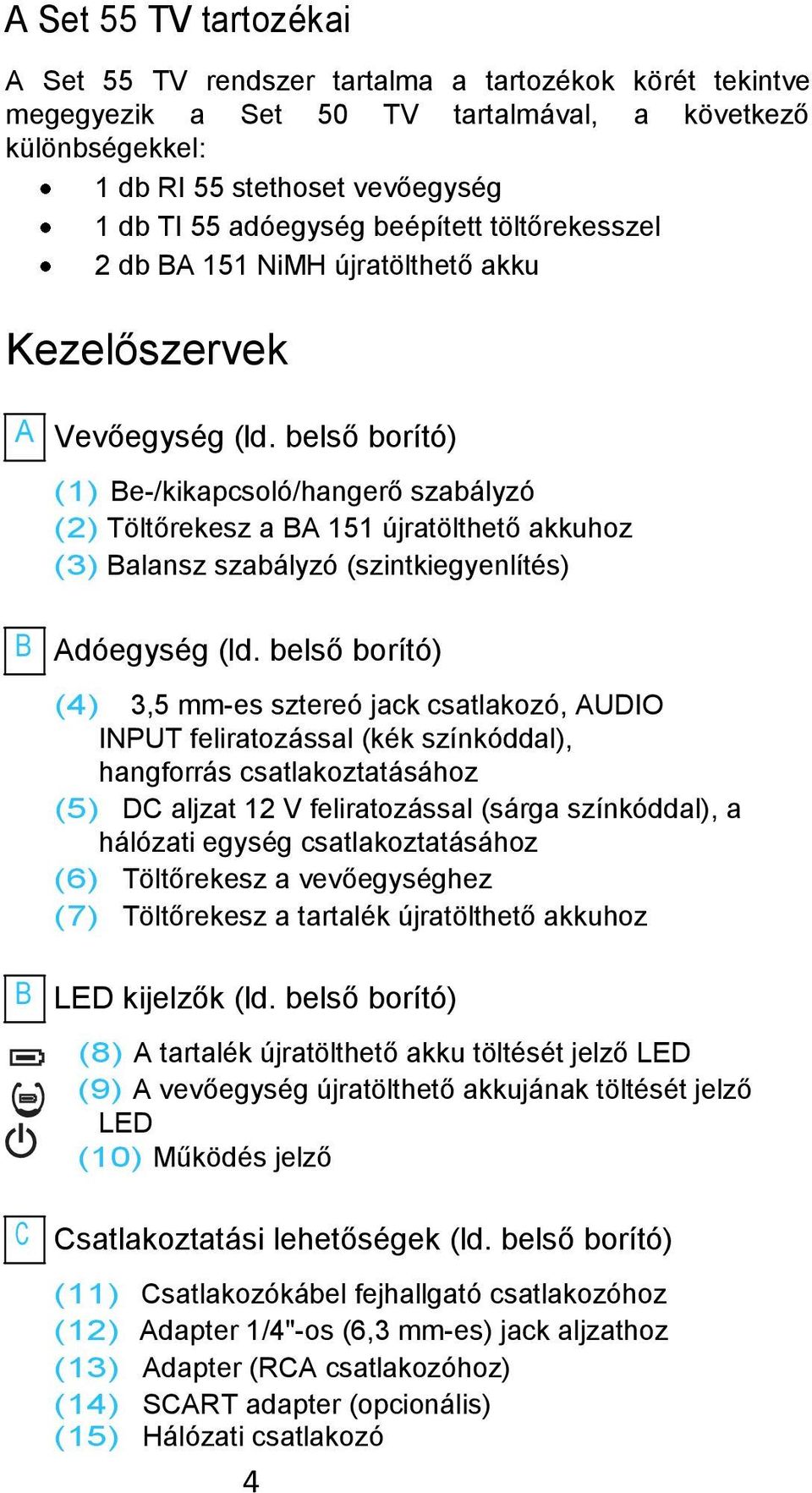

9 A Set 55 TV tartozékai A Set 55 TV rendszer tartalma a tartozékok körét tekintve megegyezik a Set 50 TV tartalmával, a következő különbségekkel: 1 db RI 55 stethoset vevőegység 1 db TI 55 adóegység beépített töltőrekesszel 2 db BA 151 NiMH újratölthető akku Kezelőszervek A Vevőegység (ld. belső borító) (1) Be-/kikapcsoló/hangerő szabályzó (2) Töltőrekesz a BA 151 újratölthető akkuhoz (3) Balansz szabályzó (szintkiegyenlítés) B Adóegység (ld. belső borító) (4) 3,5 mm-es sztereó jack csatlakozó, AUDIO INPUT feliratozással (kék színkóddal), hangforrás csatlakoztatásához (5) DC aljzat 12 V feliratozással (sárga színkóddal), a hálózati egység csatlakoztatásához (6) Töltőrekesz a vevőegységhez (7) Töltőrekesz a tartalék újratölthető akkuhoz B LED kijelzők (ld. belső borító) (8) A tartalék újratölthető akku töltését jelző LED (9) A vevőegység újratölthető akkujának töltését jelző LED (10) Működés jelző C Csatlakoztatási lehetőségek (ld. belső borító) (11) Csatlakozókábel fejhallgató csatlakozóhoz (12) Adapter 1/4"-os (6,3 mm-es) jack aljzathoz (13) Adapter (RCA csatlakozóhoz) (14) SCART adapter (opcionális) (15) Hálózati csatlakozó 4

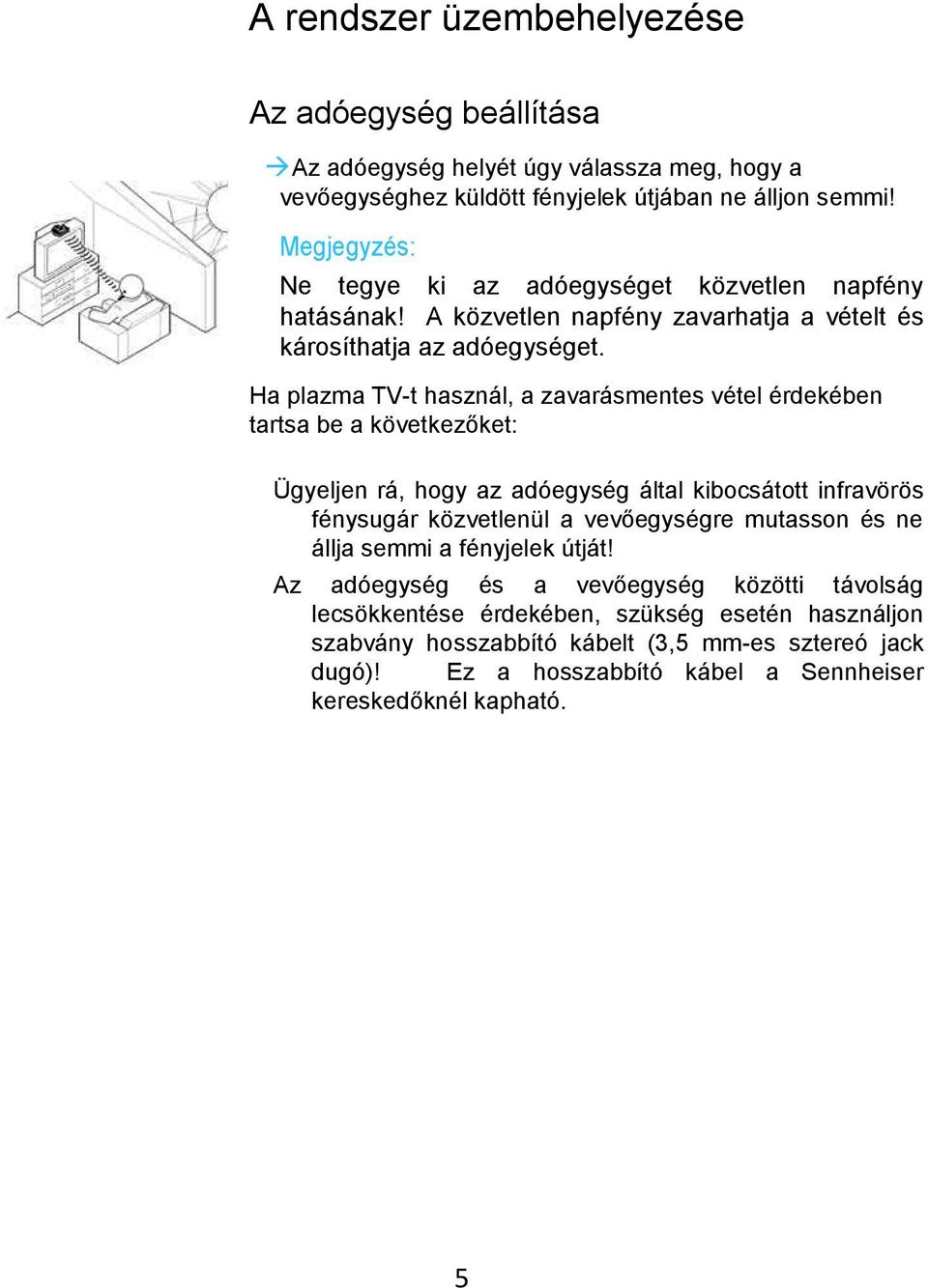

10 A rendszer üzembehelyezése Az adóegység beállítása Az adóegység helyét úgy válassza meg, hogy a vevőegységhez küldött fényjelek útjában ne álljon semmi! Megjegyzés: Ne tegye ki az adóegységet közvetlen napfény hatásának! A közvetlen napfény zavarhatja a vételt és károsíthatja az adóegységet. Ha plazma TV-t használ, a zavarásmentes vétel érdekében tartsa be a következőket: Ügyeljen rá, hogy az adóegység által kibocsátott infravörös fénysugár közvetlenül a vevőegységre mutasson és ne állja semmi a fényjelek útját! Az adóegység és a vevőegység közötti távolság lecsökkentése érdekében, szükség esetén használjon szabvány hosszabbító kábelt (3,5 mm-es sztereó jack dugó)! Ez a hosszabbító kábel a Sennheiser kereskedőknél kapható. 5

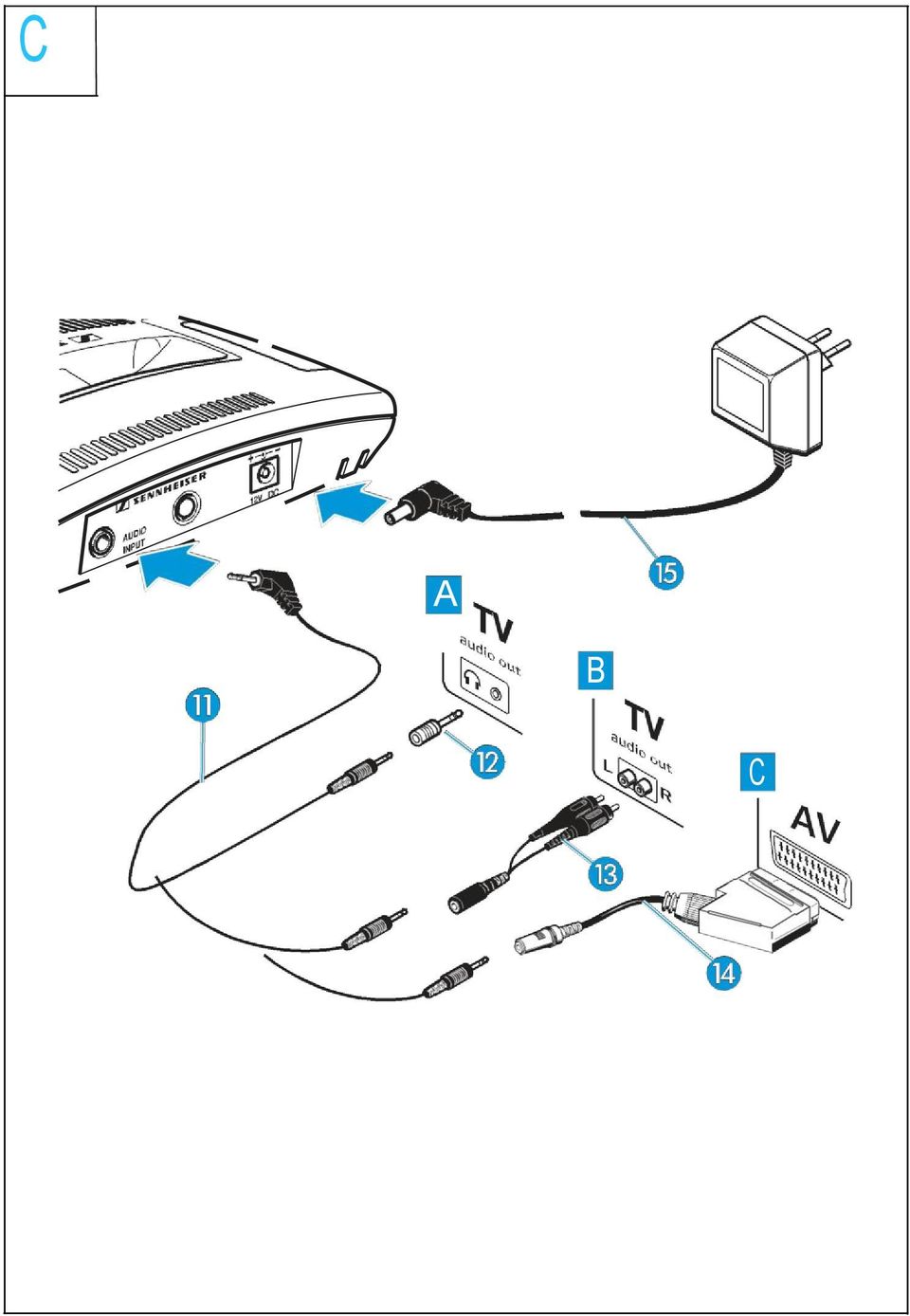

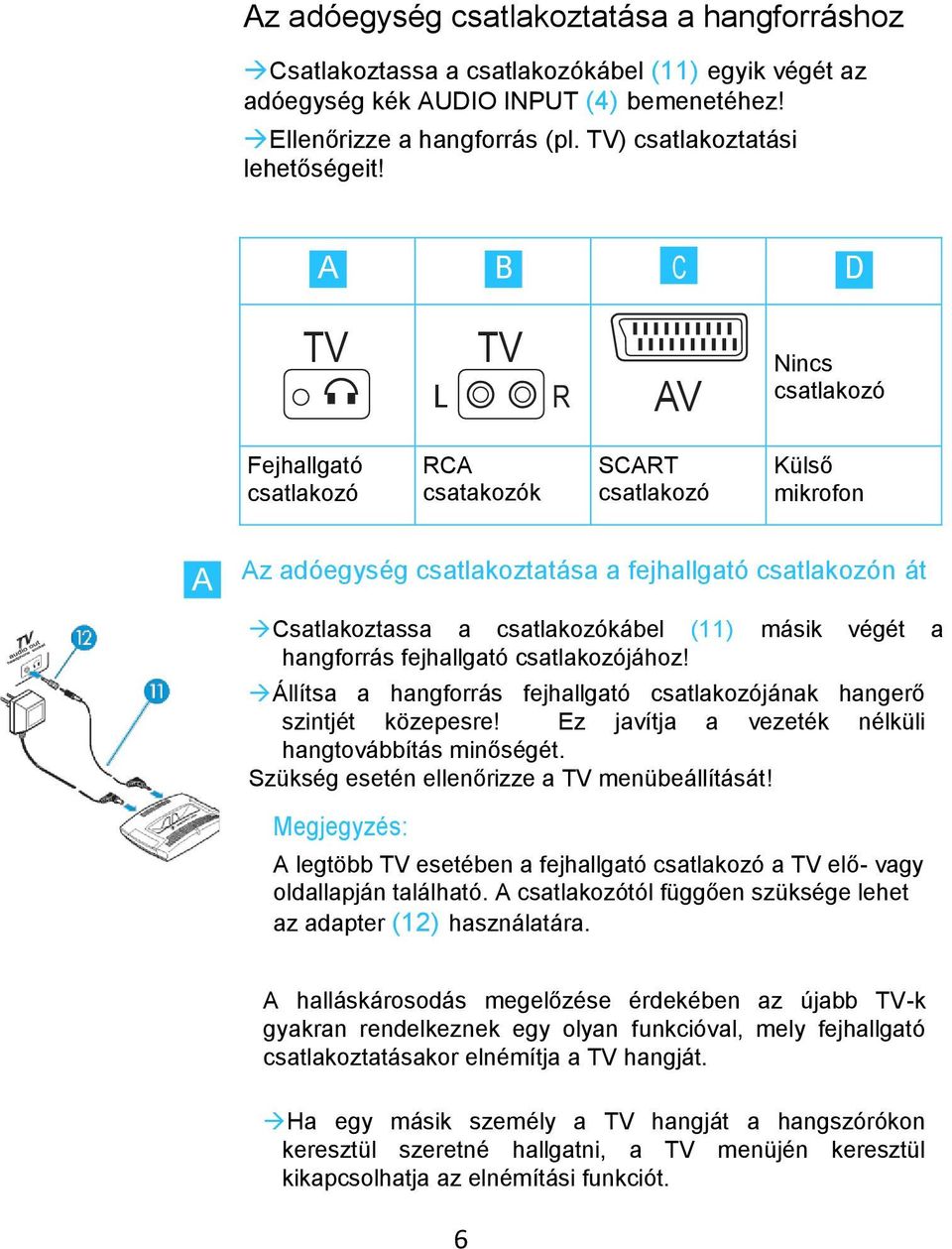

11 Az adóegység csatlakoztatása a hangforráshoz Csatlakoztassa a csatlakozókábel (11) egyik végét az adóegység kék AUDIO INPUT (4) bemenetéhez! Ellenőrizze a hangforrás (pl. TV) csatlakoztatási lehetőségeit! A B C D TV TV L R AV Nincs csatlakozó Fejhallgató csatlakozó RCA csatakozók SCART csatlakozó Külső mikrofon A Az adóegység csatlakoztatása a fejhallgató csatlakozón át Csatlakoztassa a csatlakozókábel (11) másik végét a hangforrás fejhallgató csatlakozójához! Állítsa a hangforrás fejhallgató csatlakozójának hangerő szintjét közepesre! Ez javítja a vezeték nélküli hangtovábbítás minőségét. Szükség esetén ellenőrizze a TV menübeállítását! Megjegyzés: A legtöbb TV esetében a fejhallgató csatlakozó a TV elő- vagy oldallapján található. A csatlakozótól függően szüksége lehet az adapter (12) használatára. A halláskárosodás megelőzése érdekében az újabb TV-k gyakran rendelkeznek egy olyan funkcióval, mely fejhallgató csatlakoztatásakor elnémítja a TV hangját. Ha egy másik személy a TV hangját a hangszórókon keresztül szeretné hallgatni, a TV menüjén keresztül kikapcsolhatja az elnémítási funkciót. 6

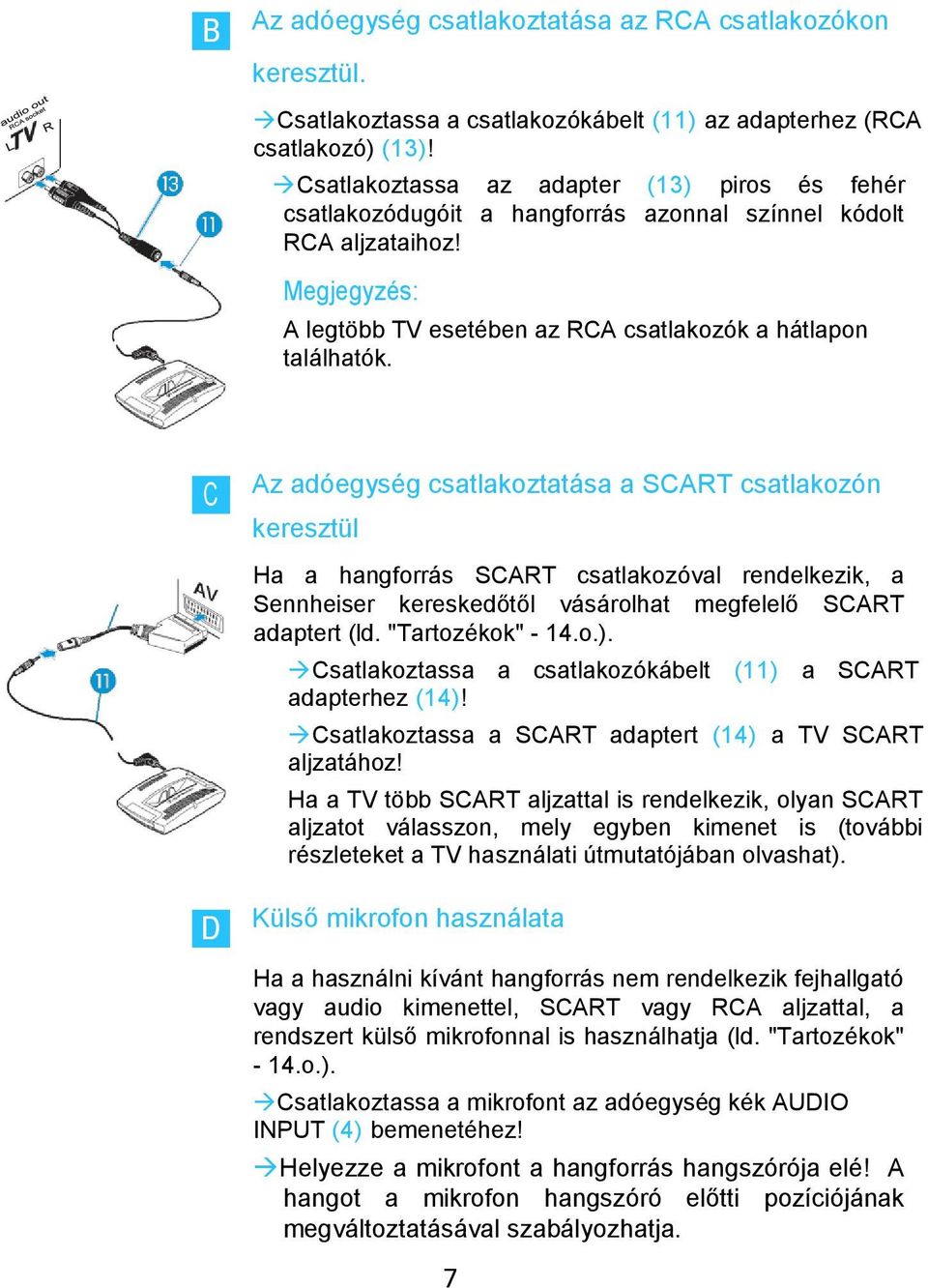

12 B Az adóegység csatlakoztatása az RCA csatlakozókon keresztül. Csatlakoztassa a csatlakozókábelt (11) az adapterhez (RCA csatlakozó) (13)! Csatlakoztassa az adapter (13) piros és fehér csatlakozódugóit a hangforrás azonnal színnel kódolt RCA aljzataihoz! Megjegyzés: A legtöbb TV esetében az RCA csatlakozók a hátlapon találhatók. C Az adóegység csatlakoztatása a SCART csatlakozón keresztül Ha a hangforrás SCART csatlakozóval rendelkezik, a Sennheiser kereskedőtől vásárolhat megfelelő SCART adaptert (ld. "Tartozékok" - 14.o.). Csatlakoztassa a csatlakozókábelt (11) a SCART adapterhez (14)! Csatlakoztassa a SCART adaptert (14) a TV SCART aljzatához! Ha a TV több SCART aljzattal is rendelkezik, olyan SCART aljzatot válasszon, mely egyben kimenet is (további részleteket a TV használati útmutatójában olvashat). D Külső mikrofon használata Ha a használni kívánt hangforrás nem rendelkezik fejhallgató vagy audio kimenettel, SCART vagy RCA aljzattal, a rendszert külső mikrofonnal is használhatja (ld. "Tartozékok" - 14.o.). Csatlakoztassa a mikrofont az adóegység kék AUDIO INPUT (4) bemenetéhez! Helyezze a mikrofont a hangforrás hangszórója elé! A hangot a mikrofon hangszóró előtti pozíciójának megváltoztatásával szabályozhatja. 7

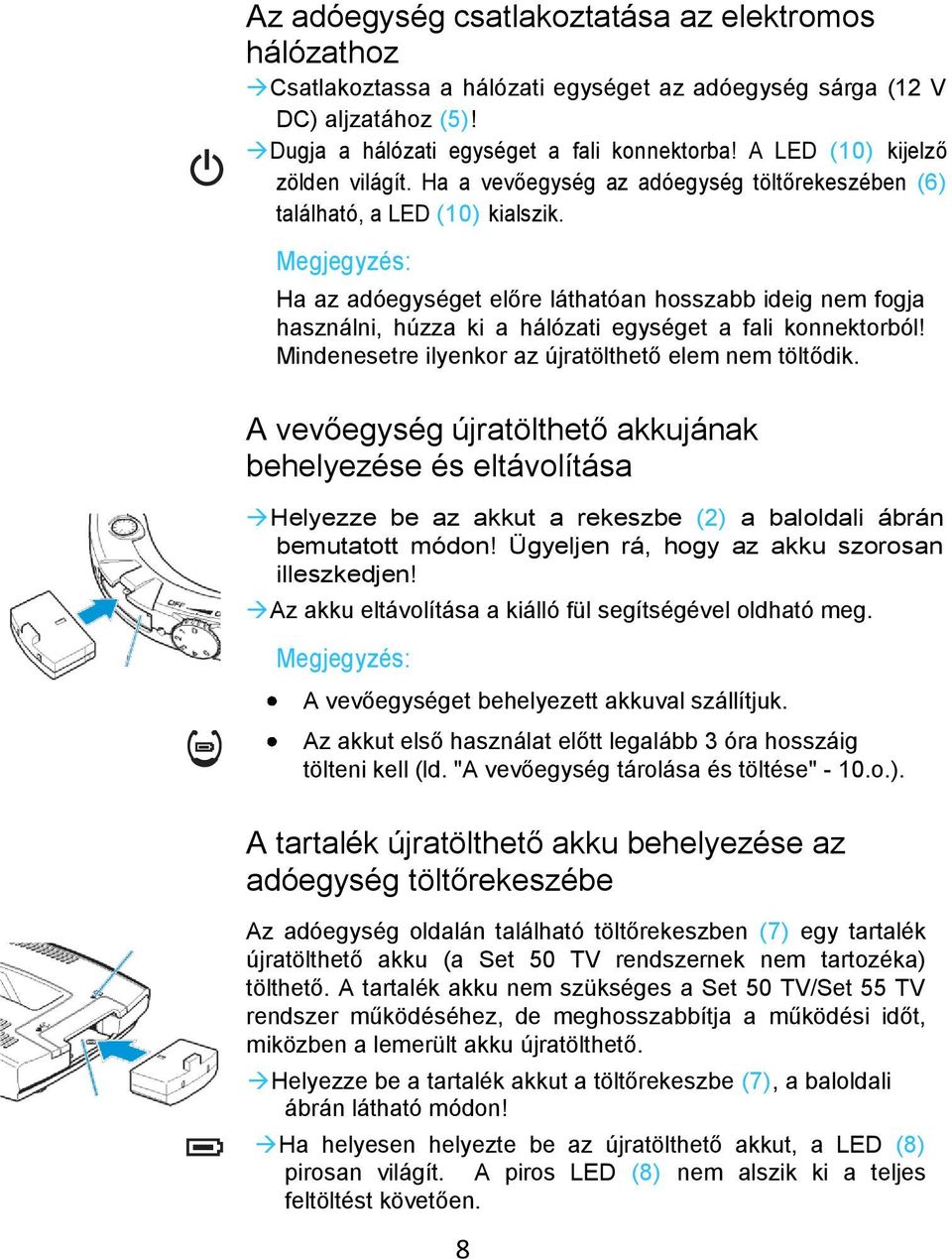

13 Az adóegység csatlakoztatása az elektromos hálózathoz Csatlakoztassa a hálózati egységet az adóegység sárga (12 V DC) aljzatához (5)! Dugja a hálózati egységet a fali konnektorba! A LED (10) kijelző zölden világít. Ha a vevőegység az adóegység töltőrekeszében (6) található, a LED (10) kialszik. Megjegyzés: Ha az adóegységet előre láthatóan hosszabb ideig nem fogja használni, húzza ki a hálózati egységet a fali konnektorból! Mindenesetre ilyenkor az újratölthető elem nem töltődik. A vevőegység újratölthető akkujának behelyezése és eltávolítása Helyezze be az akkut a rekeszbe (2) a baloldali ábrán bemutatott módon! Ügyeljen rá, hogy az akku szorosan illeszkedjen! Az akku eltávolítása a kiálló fül segítségével oldható meg. Megjegyzés: A vevőegységet behelyezett akkuval szállítjuk. Az akkut első használat előtt legalább 3 óra hosszáig tölteni kell (ld. "A vevőegység tárolása és töltése" - 10.o.). A tartalék újratölthető akku behelyezése az adóegység töltőrekeszébe Az adóegység oldalán található töltőrekeszben (7) egy tartalék újratölthető akku (a Set 50 TV rendszernek nem tartozéka) tölthető. A tartalék akku nem szükséges a Set 50 TV/Set 55 TV rendszer működéséhez, de meghosszabbítja a működési időt, miközben a lemerült akku újratölthető. Helyezze be a tartalék akkut a töltőrekeszbe (7), a baloldali ábrán látható módon! Ha helyesen helyezte be az újratölthető akkut, a LED (8) pirosan világít. A piros LED (8) nem alszik ki a teljes feltöltést követően. 8

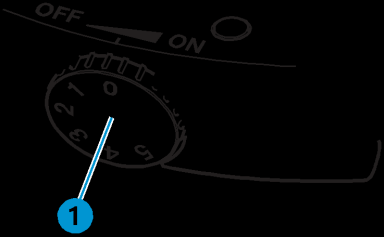

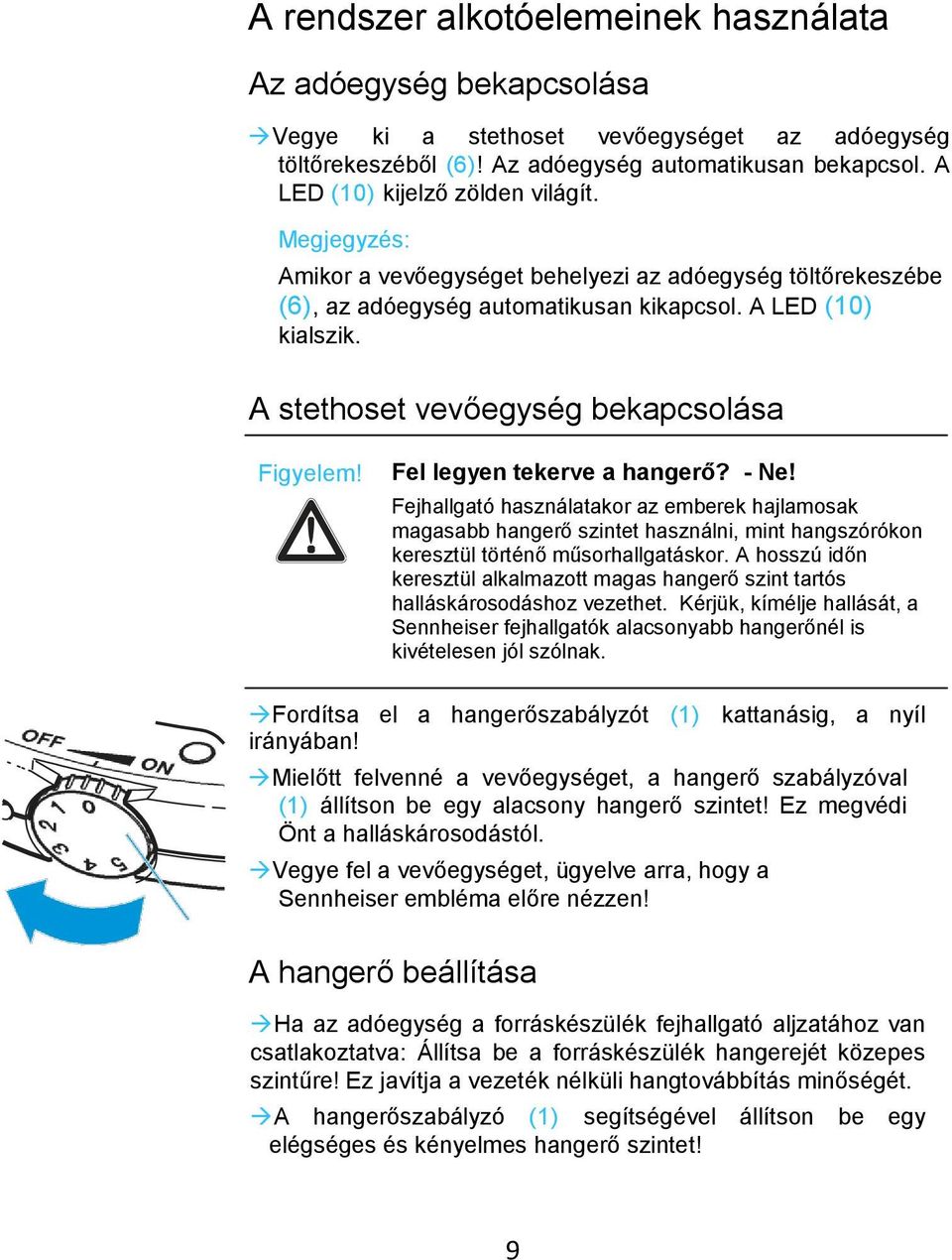

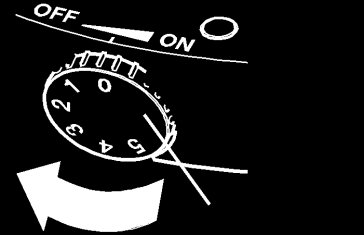

14 A rendszer alkotóelemeinek használata Az adóegység bekapcsolása Vegye ki a stethoset vevőegységet az adóegység töltőrekeszéből (6)! Az adóegység automatikusan bekapcsol. A LED (10) kijelző zölden világít. Megjegyzés: Amikor a vevőegységet behelyezi az adóegység töltőrekeszébe (6), az adóegység automatikusan kikapcsol. A LED (10) kialszik. A stethoset vevőegység bekapcsolása Figyelem! Fel legyen tekerve a hangerő? - Ne! Fejhallgató használatakor az emberek hajlamosak magasabb hangerő szintet használni, mint hangszórókon keresztül történő műsorhallgatáskor. A hosszú időn keresztül alkalmazott magas hangerő szint tartós halláskárosodáshoz vezethet. Kérjük, kímélje hallását, a Sennheiser fejhallgatók alacsonyabb hangerőnél is kivételesen jól szólnak. Fordítsa el a hangerőszabályzót (1) kattanásig, a nyíl irányában! Mielőtt felvenné a vevőegységet, a hangerő szabályzóval (1) állítson be egy alacsony hangerő szintet! Ez megvédi Önt a halláskárosodástól. Vegye fel a vevőegységet, ügyelve arra, hogy a Sennheiser embléma előre nézzen! A hangerő beállítása Ha az adóegység a forráskészülék fejhallgató aljzatához van csatlakoztatva: Állítsa be a forráskészülék hangerejét közepes szintűre! Ez javítja a vezeték nélküli hangtovábbítás minőségét. A hangerőszabályzó (1) segítségével állítson be egy elégséges és kényelmes hangerő szintet! 9

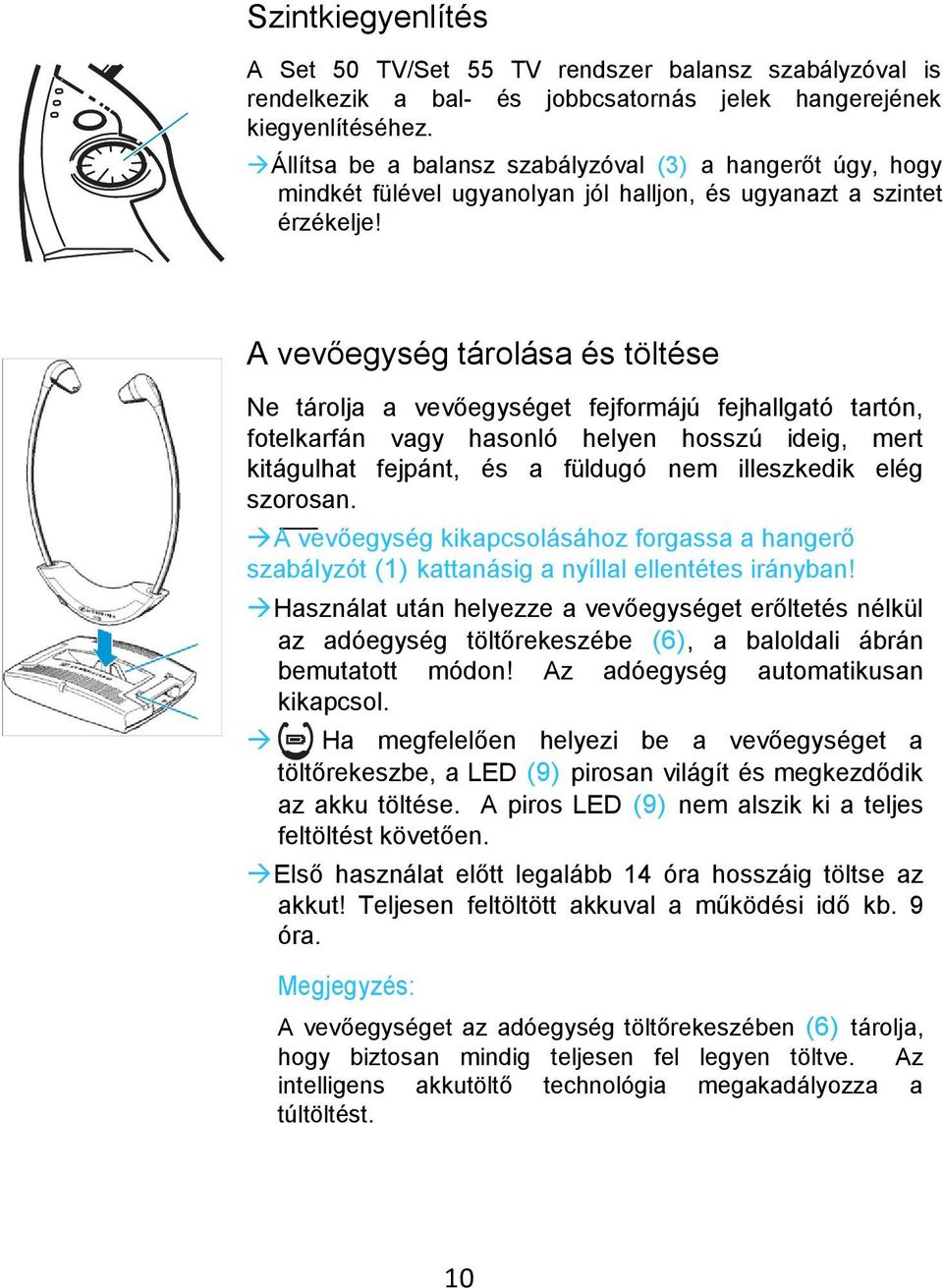

15 Szintkiegyenlítés A Set 50 TV/Set 55 TV rendszer balansz szabályzóval is rendelkezik a bal- és jobbcsatornás jelek hangerejének kiegyenlítéséhez. Állítsa be a balansz szabályzóval (3) a hangerőt úgy, hogy mindkét fülével ugyanolyan jól halljon, és ugyanazt a szintet érzékelje! A vevőegység tárolása és töltése Ne tárolja a vevőegységet fejformájú fejhallgató tartón, fotelkarfán vagy hasonló helyen hosszú ideig, mert kitágulhat fejpánt, és a füldugó nem illeszkedik elég szorosan. A vevőegység kikapcsolásához forgassa a hangerő szabályzót (1) kattanásig a nyíllal ellentétes irányban! Használat után helyezze a vevőegységet erőltetés nélkül az adóegység töltőrekeszébe (6), a baloldali ábrán bemutatott módon! Az adóegység automatikusan kikapcsol. Ha megfelelően helyezi be a vevőegységet a töltőrekeszbe, a LED (9) pirosan világít és megkezdődik az akku töltése. A piros LED (9) nem alszik ki a teljes feltöltést követően. Első használat előtt legalább 14 óra hosszáig töltse az akkut! Teljesen feltöltött akkuval a működési idő kb. 9 óra. Megjegyzés: A vevőegységet az adóegység töltőrekeszében (6) tárolja, hogy biztosan mindig teljesen fel legyen töltve. Az intelligens akkutöltő technológia megakadályozza a túltöltést. 10

16 A LED kijelzések jelentése Az adóegységen található LED-ek LED Állapot Jelentés Működés jelző (10) A tartalék újratölthető akku töltését jelző LED (8) A vevőegység újratölthető akkujának töltését jelző LED (9) zölden világít nem világít pirosan világít Az adóegység be van kapcsolva. A vevőegységet nem az adóegység töltőrekeszében (6) tárolja. Az adóegység ki van kapcsolva. A vevőegységet az adóegység töltőrekeszében (6) tárolja. A tartalék újratölthető akku vagy az újratölthető akku töltés alatt van. 11

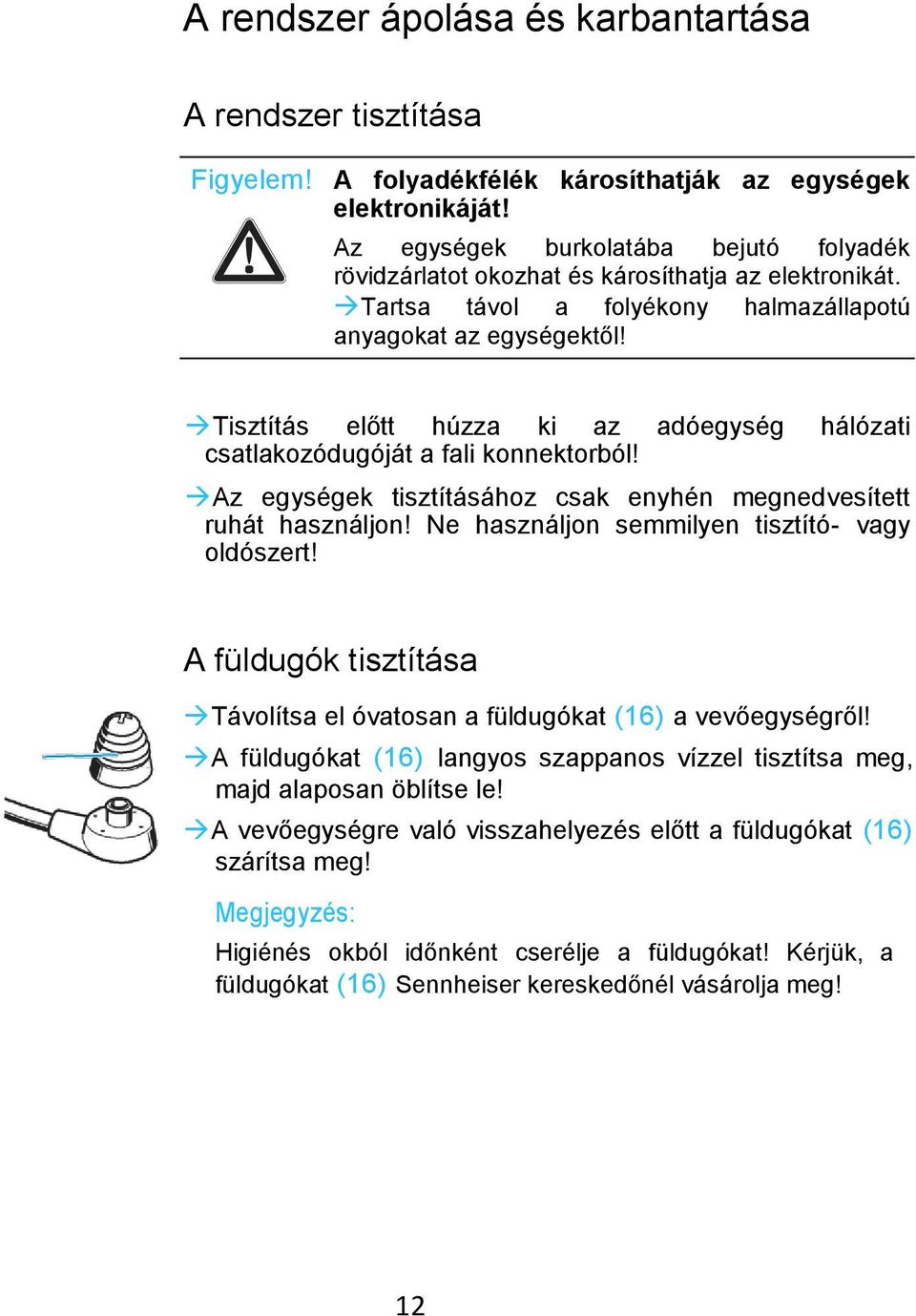

17 A rendszer ápolása és karbantartása A rendszer tisztítása Figyelem! A folyadékfélék károsíthatják az egységek elektronikáját! Az egységek burkolatába bejutó folyadék rövidzárlatot okozhat és károsíthatja az elektronikát. Tartsa távol a folyékony halmazállapotú anyagokat az egységektől! Tisztítás előtt húzza ki az adóegység hálózati csatlakozódugóját a fali konnektorból! Az egységek tisztításához csak enyhén megnedvesített ruhát használjon! Ne használjon semmilyen tisztító- vagy oldószert! A füldugók tisztítása Távolítsa el óvatosan a füldugókat (16) a vevőegységről! A füldugókat (16) langyos szappanos vízzel tisztítsa meg, majd alaposan öblítse le! A vevőegységre való visszahelyezés előtt a füldugókat (16) szárítsa meg! Megjegyzés: Higiénés okból időnként cserélje a füldugókat! Kérjük, a füldugókat (16) Sennheiser kereskedőnél vásárolja meg! 12

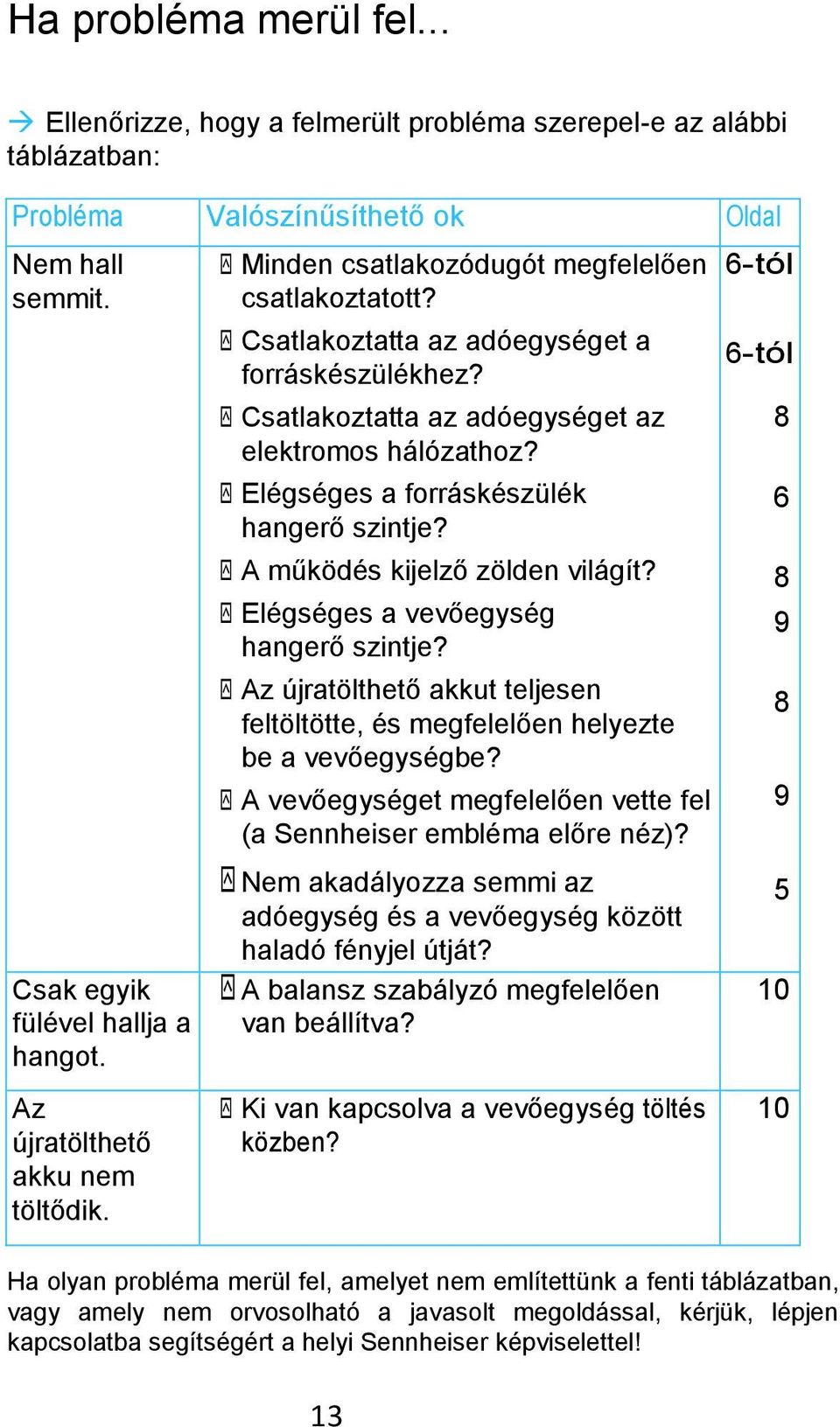

18 Ha probléma merül fel... Ellenőrizze, hogy a felmerült probléma szerepel-e az alábbi táblázatban: Probléma Valószínűsíthető ok Oldal Nem hall semmit. Csak egyik fülével hallja a hangot. Az újratölthető akku nem töltődik. Minden csatlakozódugót megfelelően csatlakoztatott? Csatlakoztatta az adóegységet a forráskészülékhez? Csatlakoztatta az adóegységet az elektromos hálózathoz? Elégséges a forráskészülék hangerő szintje? A működés kijelző zölden világít? Elégséges a vevőegység hangerő szintje? Az újratölthető akkut teljesen feltöltötte, és megfelelően helyezte be a vevőegységbe? A vevőegységet megfelelően vette fel (a Sennheiser embléma előre néz)? Nem akadályozza semmi az adóegység és a vevőegység között haladó fényjel útját? A balansz szabályzó megfelelően van beállítva? Ki van kapcsolva a vevőegység töltés közben? 13 6-tól 6-tól Ha olyan probléma merül fel, amelyet nem említettünk a fenti táblázatban, vagy amely nem orvosolható a javasolt megoldással, kérjük, lépjen kapcsolatba segítségért a helyi Sennheiser képviselettel!

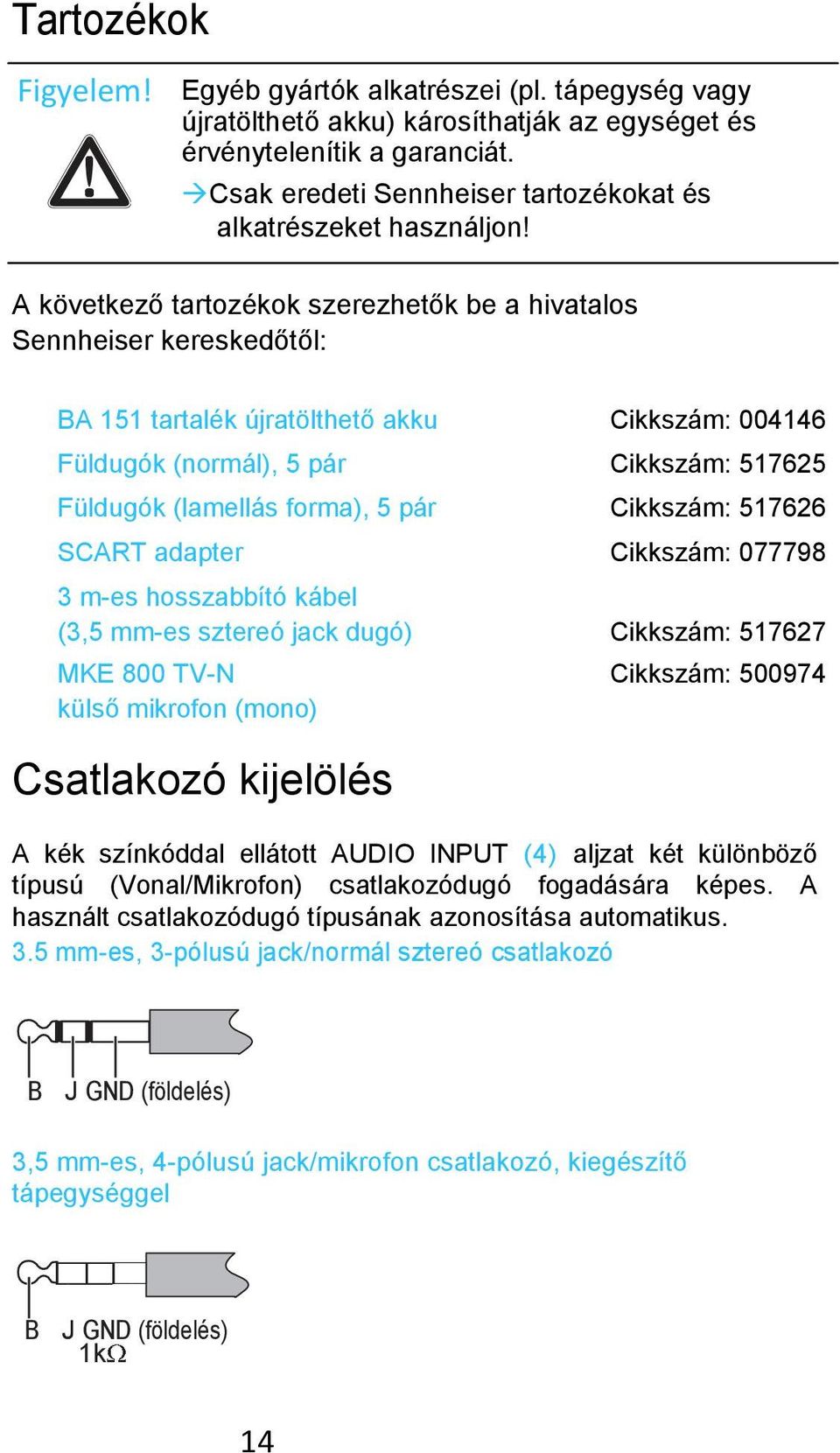

19 Tartozékok Figyelem! Egyéb gyártók alkatrészei (pl. tápegység vagy újratölthető akku) károsíthatják az egységet és érvénytelenítik a garanciát. Csak eredeti Sennheiser tartozékokat és alkatrészeket használjon! A következő tartozékok szerezhetők be a hivatalos Sennheiser kereskedőtől: BA 151 tartalék újratölthető akku Cikkszám: Füldugók (normál), 5 pár Cikkszám: Füldugók (lamellás forma), 5 pár Cikkszám: SCART adapter Cikkszám: m-es hosszabbító kábel (3,5 mm-es sztereó jack dugó) Cikkszám: MKE 800 TV-N Cikkszám: külső mikrofon (mono) Csatlakozó kijelölés A kék színkóddal ellátott AUDIO INPUT (4) aljzat két különböző típusú (Vonal/Mikrofon) csatlakozódugó fogadására képes. A használt csatlakozódugó típusának azonosítása automatikus. 3.5 mm-es, 3-pólusú jack/normál sztereó csatlakozó B J GND (földelés) 3,5 mm-es, 4-pólusú jack/mikrofon csatlakozó, kiegészítő tápegységgel B J GND (földelés) 1k 14

20 Műszaki jellemzők Rendszer Moduláció FM mono Vivőfrekvenciák 2,3 MHz Hatótávolság kb. 12 m szobán belül AF frekvenciamenet 50 Hz 12 khz THD (teljes harmonikus torzítás) < 1 % Adóegység Audio/mikrofon csatlakozás Az újratölthető akku töltési ideje Áramellátás Tömeg Méretek 3,5 mm-es sztereó jack aljzat kb. 14 óra 12 V DC /200 ma NT5 hálózati egységen keresztül kb. 90 g kb. 95 x 130 x 30 mm Vevőegység Max. hangnyomásszint (SPL) Áramellátás Működési idő Tömeg Méretek 120 db (SPL) BA 151 NiMH típusjelű újratölthető akkun keresztül (2,4 V/80 mah) kb. 9 óra kb. 55 g kb. 200 x 150 x 20 mm 15
