1 Ellenálláshegesztés elméleti alapjai Hegesztési nyári egyetem július 6. Dr. Török Imre egyetemi docens

2 Hegesztő eljárások csoportjai A hegesztőeljárások osztályba sorolása az MSZ ISO 4063:2000 szerint FŐCSOPORTOK 1. Ívhegesztések Ellenálláshegesztések: 2. Ellenálláshegesztések 21: ponthegesztés, 22: vonalhegesztés, 3. Lánghegesztések 23: dudorhegesztés, 4. Sajtolóhegesztések 24: leolvasztó tompahegesztés, 5. Sugárhegesztések 25: zömítő tompahegesztés, 29: egyéb ellenálláshegesztési eljárások Egyéb hegesztési eljárások Keményforrasztás, lágyforrasztás, forrasztóhegesztés

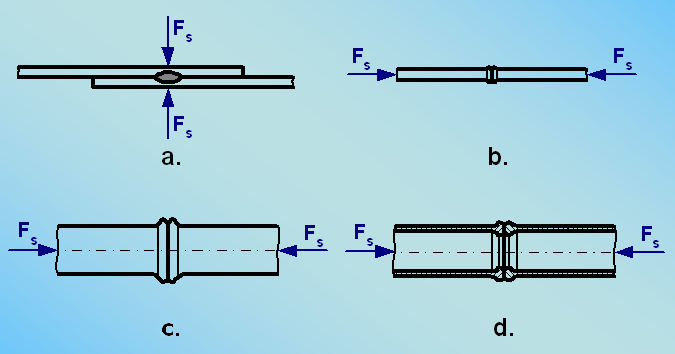

3 A villamos ellenálláshegesztések termékgeometria alapú csoportosítása

4 Szilárd és folyadék fázisú hegesztések elkülönítése F s kn Szilárd fázisú hegesztések Folyékony fázisú (ömlesztő) hegesztések Hegesztés nem lehetséges Szilárd fázisú sajtoló hegesztések Folyékony fázisú sajtoló hegesztések 0 T olv T, o C Ömlesztő hegesztések

5 A hegesztés hőforrásai Kémiai reakciók által termelt energia (láng) Villamos ív Plazmaív Sugárenergiák Ellenálláshő Szilárd test ellenállása PONTHEGESZTÉS Folyadék (salak) ellenállása Mechanikai energia (súrlódási hő)

6 Ellenálláshő a ponthegesztésnél A Joule-Lenz törvény értelmében a szilárd fázisú villamos vezetőt a rajta átfolyó áram a következő energiával hevíti: t h ER I(t ) R(t ) dt t 0 ahol: E R, J a villamos ellenálláson fejlődő energia I, A az ellenálláson átfolyó áram erőssége, R, az ellenállás nagysága, t, s idő, t h, s hevítési (hegesztési) idő. Ellenállás: belső érintkezési (átmeneti) 2

7 Ellenálláshő a ponthegesztésnél A hegesztőkör villamos ellenállásai F e Jel Megnevezés R 4 R 3 R 2 R 5 R 1 AC 400 V R 1 R 2 A transzformátor szekunder tekercsének ellenállása Nagy keresztmetszetű rézvezető ellenállása a szekunder tekercs és az elektród között R 6 R 5 R 4 R 3 R 2 R 3 R 4 Az elektród ellenállása Érintkezési ellenállás a lemez és az elektród között F e R 5 A lemez ellenállása (d e átmérőjű, s vastagságú vezetőben) R 6 Érintkezési ellenállás az összehegesztendő lemezek között

8 Vezetők belső ellenállása R ahol: l A, mm a vezető anyagának fajlagos ellenállása, l, mm a vezető hossza, A, mm 2 a vezető keresztmetszete. Fém vagy ötvözet Rendszám Fajlagos ellenállás T=20 C-on. cm Vas 26 9,0 10,0 Alumínium 13 2,7 2,8 Réz 29 1,7 1,8 Nikkel 28 7,4 9,0 Ötvözetlen szerkezeti acél Austenites CrNi acél NiCr ellenállásötvözet 12,0 15,0 70,0 75,0 100,0 110,0

9 Az érintkezési ellenállás és befolyásoló tényezői Villamos vezetők összenyomott felületén áthaladó áram az érintkezési helyen feszültségesést okoz, mivel a nem tökéletes érintkezés ellenállásként szerepel. Az érintkezési, vagy más néven átmeneti ellenállás a körülményektől függően jóval szélesebb sávban változik, mint a vezetők belső ellenállása. A kontaktusok átmeneti ellenállása adott anyagpárosításnál függ: az anyagpárosítástól, az érdességtől, a felületeket összeszorító erőtől (a felületi nyomástól), a hőmérséklettől, a felületi szennyezés jellegétől, a felületi szennyezés vastagságától.

10 Az eredő ellenállás függése Fajlagos ellenállás,. cm Austenites Cr-Ni acél Ferrit-perlites acél Hőmérséklet, C Meghatározó ellenállások: R R R e 5 6 R e F e növekszik 0 T o C

11 Elektródok kialakítása Az elektródák különböző geometriai kialakítással készülnek: A típus B típus C típus A csonkakúp végződésű elektródok d e átmérőjét a készítendő pontátmérő nagysága (d p ) és az s lemezvastagság függvényében választják meg. R gömb 30 D típus E típus F típus d 3,5 s, p min d 5 s, p opt d 7 s. p max R gömb

12 Hegesztési paraméterek A hegesztési paraméterek: F e : elektród erő, kn I h : hegesztési áramerősség, ka t h : hegesztési idő, periódus I F k I h A jó kötés energiatartománya F e F e I h I 1 Fröcskölés; túlzott elektródbenyomódás E=const. I 2 Gyenge kötés t e t f t c t k t sz t t 1 t 2 t

13 Egyéb ellenálláshegesztő eljárások F e Felső síkelektród n s v h Alsó síkelektród n Dudorhegesztés Vonalhegesztés F e fólia F md F md asztal F e asztal Fóliás vonalhegesztés

14 Egyéb ellenálláshegesztő eljárások Tompahegesztés Nagyfrekvenciás indukciós vonalhegesztés

15 Hegesztő berendezések

16 Alkalmazási példák

17 Köszönöm a figyelmet! Az előadásban ismertetett kutató munka a TÁMOP B-10/2/KONV projekt eredményeire alapozva a TÁMOP A- 11/1/KONV jelű projekt részeként az Új Széchenyi Terv keretében az Európai Unió támogatásával, az Európai Szociális Alap társfinanszírozásával valósult meg.
