1 Iszapvíztelenítő centrifugák polimerfogyasztásának optimalizációja az Észak-pesti Szennyvíztisztító Telepen Kassai Zsófia Üzemeltetési csoportvezető Kiss Katalin Technológus mérnök

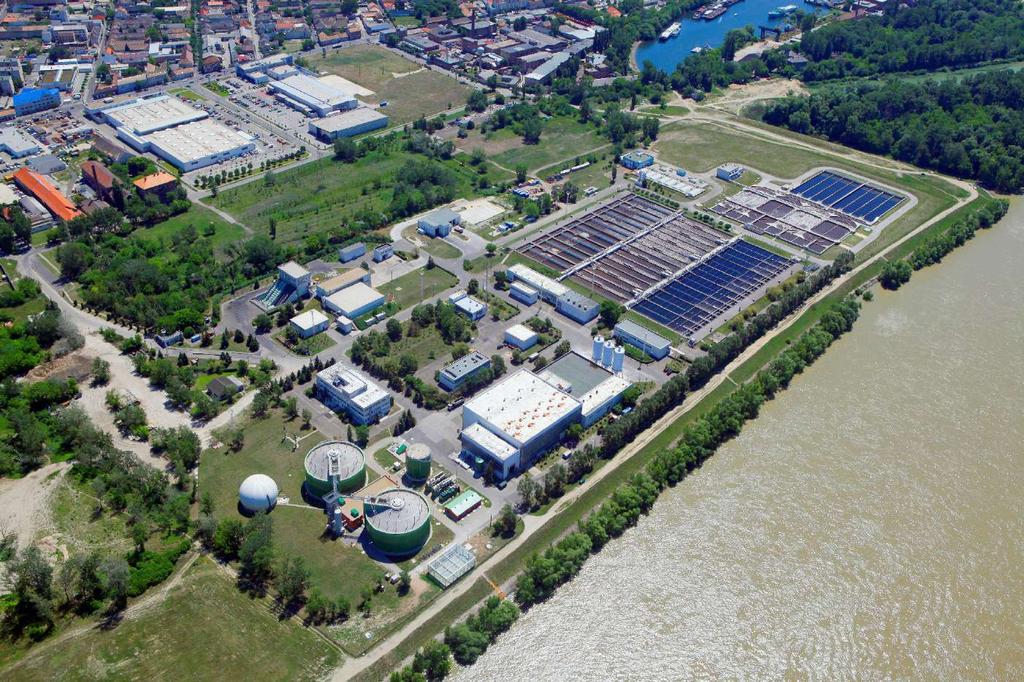

Észak-pesti Szennyvíztisztító Telep Nyers szennyvíz Rácsok Homok-

Utóülepítő Rácsszemét Homok zsír Rácsszemét Kevert iszap Levegő

Iszaprecirkuláció Biogáz kezelés Gázmotorok Csurgalékvíz Mosott

Csurgalékvíz Szalagos sűrítő ISZAPVÍZTELENÍTÉS Víztelenített iszap

2 Észak-pesti Szennyvíztisztító Telep Nyers szennyvíz Rácsok Homok- és zsírfogók Rácsok Előülepítő FeCl 3 Eleveniszapos medence Utóülepítő Rácsszemét Homok zsír Rácsszemét Kevert iszap Levegő Belső recirkuláció Tisztított víz CSATORNAISZAP FOGADÓ Iszaprecirkuláció Biogáz kezelés Gázmotorok Csurgalékvíz Mosott homok ISZAP SŰRÍTÉS Biogáz Gáztartályok Centrifugák Hő Áram Csurgalékvíz Szalagos sűrítő ISZAPVÍZTELENÍTÉS Víztelenített iszap fogadó Rothasztók Rothasztott iszap Membrán prések Folyékony hulladék fogadó Csurgalékvíz Szalagszűrő prés

3 Víztelenítő centrifugák az Észak-pesti Szennyvíztisztító Telepen Eredetileg sűrítő centrifugák Guinard Átalakítás után víztelenítő centrifugák Andritz üzembe helyezés Kapacitás: 35 m 3 /h/centrifuga Iszapfeladó szivattyúk előtt JWC Muffin Monster 2 db polimerbeoldó: ProMinent Ultromat ULFa Kért oldat koncentráció: 5 g/l 2 db polimer szivattyú kapacitás: 3-4 m 3 /h/szivattyú

4 Cél: Polimer adagolás optimalizálása Víztelenített iszap szárazanyag-tartalmának növelése 1. Módszer: Polimer oldat koncentrációjának csökkentése az 1. Centrifugánál 2. Módszer: Valós idejű mérés és szabályozás a 2. Centrifugánál

üzemű 4000 L /beoldó -> alacsony HRT Membrán prések kondicionálása: mész +

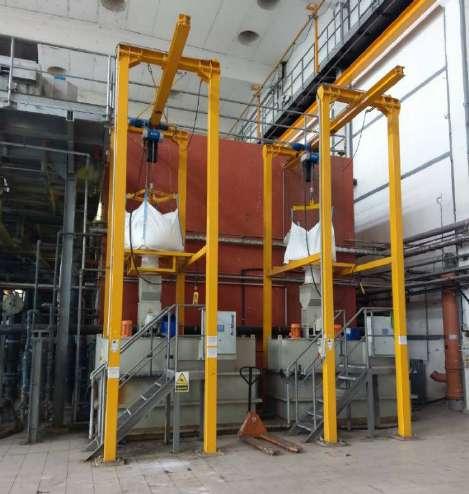

5 1. Módszer: Polielektrolit oldat koncentrációjának javítása az 1. Centrifugánál Centrifugák polimerbeoldója: ProMinent Ultromat Folyamatos üzemű 4000 L /beoldó -> alacsony HRT Membrán prések kondicionálása: mész + FeCl 3 Polimer beoldói kihasználatlanok: TOMAL PolyRex Szakaszos üzemű Térfogat: 2 x 5500 L/beoldó

6 Polimer adagolás optimalizálása beoldás Többrekeszes, folyamatos beoldás vizsgálata Megfelelő az oldat koncentráció??? Kért koncentráció

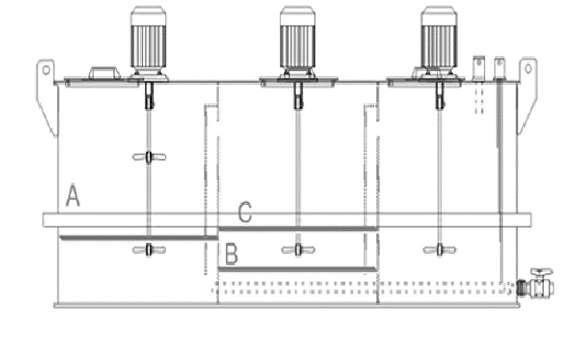

1. Módszer: Polielektrolit oldat koncentrációjának javítása az 1. Centrifugánál (a) ProMinent Ultromat: 4 m 3 Polielektrolit por bekeverés és oldat előkészítés (ProMinent, 2019.

7 1. Módszer: Polielektrolit oldat koncentrációjának javítása az 1. Centrifugánál (a) ProMinent Ultromat: 4 m 3 Polielektrolit por bekeverés és oldat előkészítés (ProMinent, 2019.) Polielektrolit oldat készítés Polimer adagoló szivattyúk táplálása Polielektrolit por bekeverés és oldat készítés Polimer oldat tárolás és adagoló szivattyúk táplálása (b) TOMAL PolyRex 2x5,5 m 3 (ProMinent Group, 2019.)

8 Eredmények 1. Centrifuga ban Polimer beoldó típusa Oldat koncentráció [g/l] Iszap feladás [m 3 /h] Iszap sza. [%] Polimer adagolás [m 3 /h] Fajlagos polimer [kg poli /t iszapsza. ] Víztelenített iszap sza. [%] Folyamatos üzemű Szakaszos üzemű 5, * 2,37 11,5 23,8* 3, ** 3,56 10,0 23,5** *: átlag érték **: átlag érték

9 Eredmények 1. Centrifuga ban Fajlagos polimer [kg poli /t iszapsza. ] Iszapterhelés [m 3 /h] Iszapterhelés* [t/h] Polimer fogyasztott** [kg/hónap] 11,5 25 0, ,0 25 0, Különbség: 945 *: 3,5%-os iszap sza.-gal számítva **: 24h/d üzemidővel és 30 d/hónappal számolva

10 Cél: Polimer adagolás optimalizálása Víztelenített iszap szárazanyag-tartalmának növelése 1. Módszer: Polimer oldat koncentrációjának csökkentése az 1. Centrifugánál 2. Módszer: Valós idejű mérés és szabályozás a 2. Centrifugánál

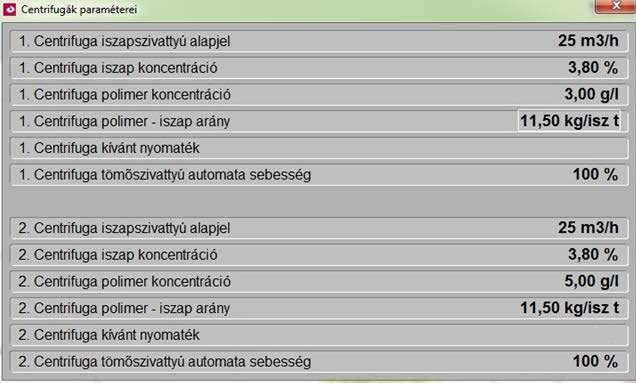

11 2. Módszer: Valós idejű mérés és szabályozás a 2. Centrifugánál Folyamatirányításban megadható paraméterek: Feladott iszap mennyisége [m 3 /h] Rothasztott iszap szárazanyag-tartalom [%] Polielektrolit oldat koncentrációja [g/l] Fajlagos polimer dózis [kg polimer /t iszapsza. ] Napi 2x mérés szárazanyag gyorsmérővel Paraméterek változtatása, ha az eltérés >10% Finomabb szabályozás kipróbálása a 2. centrifugán

12 2. Módszer: Valós idejű mérés és szabályozás a 2. Centrifugánál Sza. [mg/l] mérés Polimer beoldó SD-RTC adatkezelése Q [m 3 /h] iszapfeladás ISZAPVÍZTELENÍTÉS Rothasztók Kondicionált tartály 2. Centrifuga (Hach-Lange, 2018.)

13 2. Módszer: Valós idejű mérés és szabályozás a 2. Centrifugánál Solitax mérés

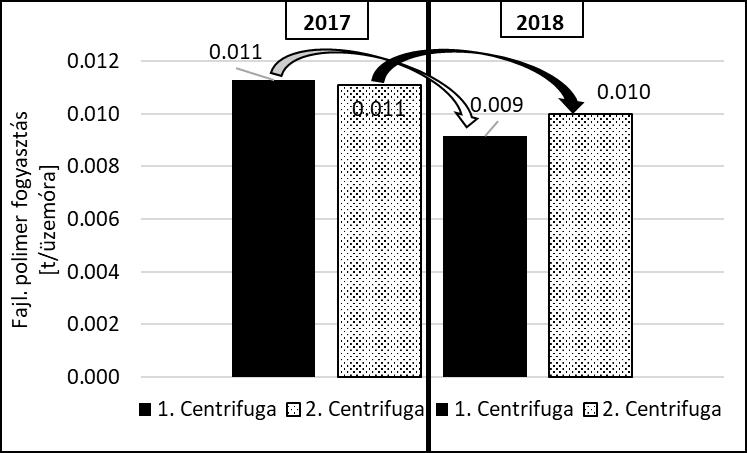

14 Eredmények Fajlagos polielektrolit fogyasztás [t/üzemóra]

15 Eredmények Teljes feladott és víztelenített iszap mennyiség és minőség

16 Eredmények Fajlagos víztelenítési költség Centrifugára feladott teljes iszap sza. mennyiségre [t] vonatkoztatott fajlagos víztelenítési költség:

17 Módszerek időbeli áttekintése módszer (2. centri) 1. módszer (2. centri) Centrifugák átalakítása 1. módszer (1. centri) Víztelenítő centrifugák üzemelése 2. módszer (2. centri)

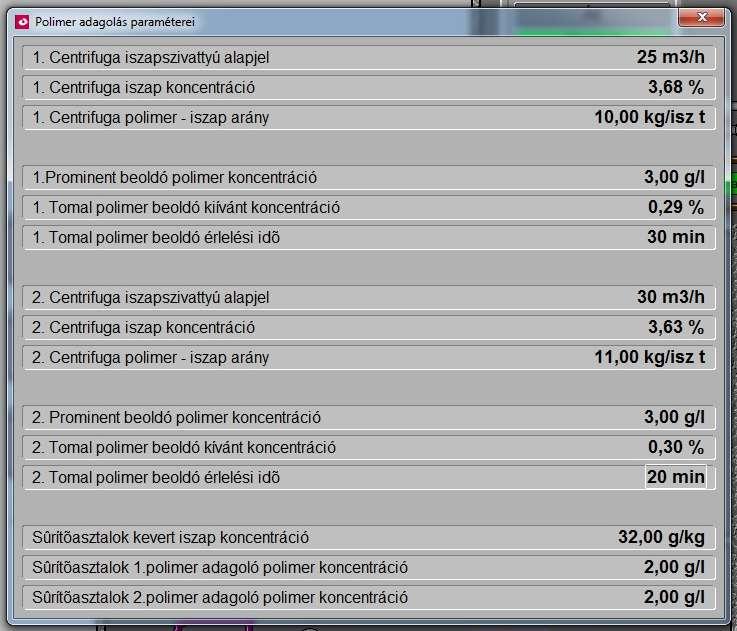

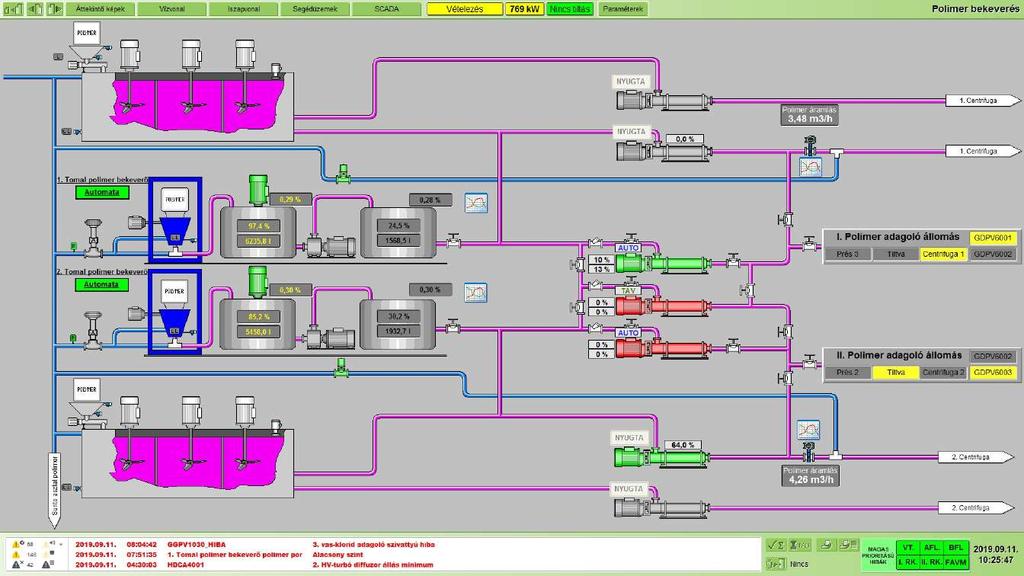

18 1. Módszer átállás a TOMAL beoldóra a 2-es centrifugán

19 Eredmények 2017, 2018, 2019 I-IV. hó Teljes feladott és víztelenített iszap mennyisége és minősége

20 Eredmények 2017, 2018, 2019 I-IV. hó Fajlagos víztelenítési költség változása /tonna feladott iszap sz.a.

21 Tapasztalatok összefoglalása és további feladatok Átalakított víztelenítő centrifugák hatékonysága fejlesztésre szorult. Cél volt: Optimális polielektrolit fogyasztás elérése, Víztelenített iszap szárazanyag-tartalmának növelése. Módszerek a cél eléréséhez: Polielektrolit oldat minőségének optimalizálása, A rothasztott iszap finom felbontású sza. mérése (centrifugára való feladás előtt) és az üzemelés valós-idejű vezérlése. További feladatok: Meglévő polimerszivattyú cseréje nagyobb kapacitású szivattyúra (nagyobb mennyiségű polimeroldat adagolás), majd 2-2,5 g/l oldat koncentrációval történő vizsgálatok, üzempróbák, Valós-idejű vezérlés az 1. centrifugánál is.

22 Irodalomjegyzék ProMinent, Assembly and operating instructions, ProMinent Ultromat ULFa Continuous Flow System ProMinent Group, PolyRex The TOMAL Polymer Make-up Unit Proven in practice Hach-Lange, SD-RTC prospektusok

23 Iszapvíztelenítő centrifugák polimerfogyasztásának optimalizációja az Észak-pesti Szennyvíztisztító Telepen Köszönöm a megtisztelő figyelmet! Kiss Katalin, technológus mérnök kissk@fcsm.hu Kassai Zsófia, üzemeltetési csoportvezető kassaizs@fcsm.hu
