3 Tartalomjegyzék AUTO BOOSTER 1 Biztonsági előírások és figyelmeztetések Leírás Alkalmazás Felépítés Üzembehelyezés Hőmérsékleti körülmények Távolságra vonatkozó feltételek Alapozás / szintezés Víz csatlakoztatás Erősáramú csatlakoztatás A szórófej felszerelése A nagynyomású szivattyú, üzemanyag-szivattyú és mosószer szivattyú légtelenítése Külső üzemanyagtartályra csatlakoztatás OPCIONÁLIS: vízlágyító, leürítő vezeték Működtetés Az AUTO BOOSTER beállítása Érmés működés / ingyenes működés Az érmeválasztó beállítása Az érmeválasztó betanítása érme elfogadására Az érme értékének beállítása az időzítőn Az érmeválasztó karbantartása Programok és programválasztó Hőmérséklet beállítás A, B és C mosószer OPCIONÁLIS: vízlágyító beállítások Az AUTO BOOSTER működtetése Elindítás Az AUTO BOOSTER leállítása Programok Habkefe, összeszerelés, szétszerelés Fagyvédelem cirkuláció Funkcionális diagrammok Karbantartás Érmeválasztó Üzemóra számláló Olaj Vízszűrő A nagynyomású dűzni tisztítása Üzemanyagszűrő Veszélyes hulladék Hibaelhárítás Általános hibaelhárítás Hibaüzenetek Műszaki adatok Jótállás EC Megfelelőségi nyilatkozat

4 1 Biztonsági előírások és figyelmeztetések Az utasítások jelölésére szolgáló jelek A nagynyomású mosó első beindítása előtt fi gyelmesen olvassa el ezt a használati utasítást. A használati utasítást őrizze meg. Ezzel a jellel ellátott biztonsági előírásokat fi gyelembe kell venni személyi sérülések elkerülése céljából. Ezzel a jellel ellátott biztonsági előírásokat fi gyelembe kell venni a gép sérüléseinek, ill. teljesítmény csökkenésének elkerülése céljából. Ez a jel olyan ajánlásokat és utasításokat mutat, amelyek megkönnyítik a munkát, és biztonságos működést biztosítanak. Csak kioktatott személyeknek üzemeletethetik a gépet. Általános A melegvizes nagynyomású mosó használatakor az összes országos jogielőírást be kell tartani. A használati utasításon és érvényes országos balesetmegelőzési előírásokon túl, az érvényes munkabiztonsági szabályokat is be kell tartani. Bármilyen személyi vagy vagyoni veszélyeztetés tilos. Használat előtt A melegvizes nagynyomású mosó beindítása előtt győződjön meg arról, hogy a berendezés szabályszerű állapotban van. Az elektromos csatlakozóknak vizmentesnek kell lenniük. Az elektromos vezetékek épségét rendszeresen ellenőrizze. Csak akkor használja a készüléket, ha a vezetékek megfelelő állapotban vannak (a sérült elektromos vezetékek áramütést okozhatnak!). 82 Fontos előírások A vezetékes ivóvíz hálózatra csatlakoztatáskor fi gyelembe kell venni az adott ország ide vonatkozó előírásait. FONTOS: Csak szennyeződésektől mentes vizet használjon! A melegvizes nagynyomású mosó minden egyes használata előtt ellenőrizze a legfontosabb részeket. A nagynyomású vízsugár veszélyes lehet, ha nem megfelelően használják. Sohase irányítsa a vízsugarat személyek, kisállatok, elektromos vezetékek vagy a saját berendezés irányába. A pisztoly és a mosószár működés közben egy visszalökésnek van kitéve, ezért minden esetben két kézzel és szilárdan tartsa a mosószárat. Sohase próbáljon magán vagy máson lévő ruhát vagy cipőt megmosni. Az operátornak, ill. mindenkinek, aki a tisztítandó helyszín szomszédságában tartózkodik, gondoskodni kell a tisztítás következtében keletkező törmelék okozta sérülések elleni védelemről. Ellenőrizze, hogy a tisztítás nem okozza-e veszélyes anyagok (pl. azbeszt, vagy olaj) leválását a tisztítandó felületről, ezáltal ezen anyagok környezetbe való kerülését. Nullás dűznivel ne tisztítson gumiból, szövetből vagy hasonlóból készült érzékeny felületet. A lapos sugarú dűznivel való mosás esetében legalább 15cm távolságot célszerű tartani a mosandó felülettől. Soha ne hagyja, hogy gyerekek üzemeltessék a gépet. Ne használja a gépet, ha a villamos vezetékek vagy a nagynyomású vezeték sérült. Ne takarja le a gépet működés közben, vagy nem megfelelő szellőzéssel ellátott helyiségben! Ha a gépen bármelyik túlterhelés kapcsoló kiold (a gép

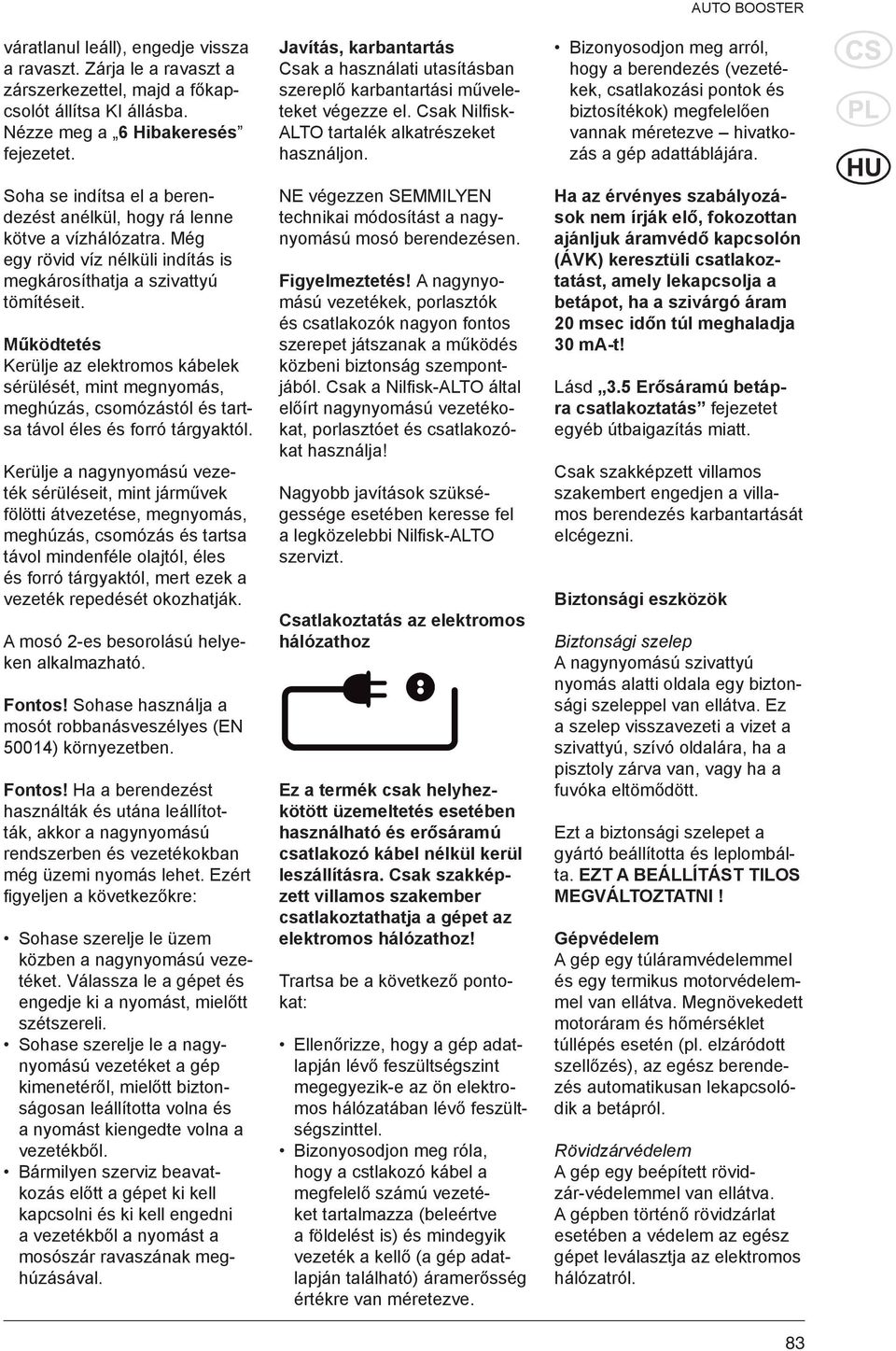

5 váratlanul leáll), engedje vissza a ravaszt. Zárja le a ravaszt a zárszerkezettel, majd a főkapcsolót állítsa KI állásba. Nézze meg a 6 Hibakeresés fejezetet. Soha se indítsa el a berendezést anélkül, hogy rá lenne kötve a vízhálózatra. Még egy rövid víz nélküli indítás is megkárosíthatja a szivattyú tömítéseit. Működtetés Kerülje az elektromos kábelek sérülését, mint megnyomás, meghúzás, csomózástól és tartsa távol éles és forró tárgyaktól. Kerülje a nagynyomású vezeték sérüléseit, mint járművek fölötti átvezetése, megnyomás, meghúzás, csomózás és tartsa távol mindenféle olajtól, éles és forró tárgyaktól, mert ezek a vezeték repedését okozhatják. A mosó 2-es besorolású helyeken alkalmazható. Fontos! Sohase használja a mosót robbanásveszélyes (EN 50014) környezetben. Fontos! Ha a berendezést használták és utána leállították, akkor a nagynyomású rendszerben és vezetékokban még üzemi nyomás lehet. Ezért fi gyeljen a következőkre: Sohase szerelje le üzem közben a nagynyomású vezetéket. Válassza le a gépet és engedje ki a nyomást, mielőtt szétszereli. Sohase szerelje le a nagynyomású vezetéket a gép kimenetéről, mielőtt biztonságosan leállította volna és a nyomást kiengedte volna a vezetékből. Bármilyen szerviz beavatkozás előtt a gépet ki kell kapcsolni és ki kell engedni a vezetékből a nyomást a mosószár ravaszának meghúzásával. Javítás, karbantartás Csak a használati utasításban szereplő karbantartási műveleteket végezze el. Csak Nilfi sk- ALTO tartalék alkatrészeket használjon. NE végezzen SEMMILYEN technikai módosítást a nagynyomású mosó berendezésen. Figyelmeztetés! A nagynyomású vezetékek, porlasztók és csatlakozók nagyon fontos szerepet játszanak a működés közbeni biztonság szempontjából. Csak a Nilfi sk-alto által előírt nagynyomású vezetékokat, porlasztóet és csatlakozókat használja! Nagyobb javítások szükségessége esetében keresse fel a legközelebbi Nilfi sk-alto szervizt. Csatlakoztatás az elektromos hálózathoz Ez a termék csak helyhezkötött üzemeltetés esetében használható és erősáramú csatlakozó kábel nélkül kerül leszállításra. Csak szakképzett villamos szakember csatlakoztathatja a gépet az elektromos hálózathoz! Trartsa be a következő pontokat: Ellenőrizze, hogy a gép adatlapján lévő feszültségszint megegyezik-e az ön elektromos hálózatában lévő feszültségszinttel. Bizonyosodjon meg róla, hogy a cstlakozó kábel a megfelelő számú vezetéket tartalmazza (beleértve a földelést is) és mindegyik vezeték a kellő (a gép adatlapján található) áramerősség értékre van méretezve. AUTO BOOSTER Bizonyosodjon meg arról, hogy a berendezés (vezetékek, csatlakozási pontok és biztosítékok) megfelelően vannak méretezve hivatkozás a gép adattáblájára. Ha az érvényes szabályozások nem írják elő, fokozottan ajánljuk áramvédő kapcsolón (ÁVK) keresztüli csatlakoztatást, amely lekapcsolja a betápot, ha a szivárgó áram 20 msec időn túl meghaladja 30 ma-t! Lásd 3.5 Erősáramú betápra csatlakoztatás fejezetet egyéb útbaigazítás miatt. Csak szakképzett villamos szakembert engedjen a villamos berendezés karbantartását elcégezni. Biztonsági eszközök Biztonsági szelep A nagynyomású szivattyú nyomás alatti oldala egy biztonsági szeleppel van ellátva. Ez a szelep visszavezeti a vizet a szivattyú, szívó oldalára, ha a pisztoly zárva van, vagy ha a fuvóka eltömődött. Ezt a biztonsági szelepet a gyártó beállította és leplombálta. EZT A BEÁLLÍTÁST TILOS MEGVÁLTOZTATNI! Gépvédelem A gép egy túláramvédelemmel és egy termikus motorvédelemmel van ellátva. Megnövekedett motoráram és hőmérséklet túllépés esetén (pl. elzáródott szellőzés), az egész berendezés automatikusan lekapcsolódik a betápról. Rövidzárvédelem A gép egy beépített rövidzár-védelemmel van ellátva. A gépben történő rövidzárlat esetében a védelem az egész gépet leválasztja az elektromos hálózatról. 83

6 2 Leírás 2.1 Alkalmazás Ez a nagynyomású melegvizes mosó helyhezkötött üzemeltetésre és önkiszolgáló autómosó működtetésre lett kifejlesztve. A 4. fejezet leírja, hogyan kell használni a nagynyomású melegvizes mosóberendezést. A berendezést csak az ott leírt alkalmazásokra használja. A biztonsági utasításokat be kell tartani, hogy elkerüljük a gép károsodását, a tisztítandó felület sérülését, vagy személyi sérüléseket. 2.2 Felépítés Lásd: Használati utasítás végén lévő mellékletet 1 Mosószár / nagynyomású vezeték 2 Főkapcsoló 3 Programkapcsoló 4 Vízbemenet (csak a vízlágyító berendezéseknél) 5 Termosztát (hőmérséklet beállítás) 6 Elektromos kapcsolószekrény 7 Víztartály 8 Mosószertartály 9 Üzemanyagtartály 10 Nyomásmérő 11 Vízlágyító egység (opcionális) 12 Kijelző (üzemóra számláló, hibaüzenetek) 13 Kefetartó 14 Mosószár-tartó 15 Adattábla 16 Emelőeszköz 17 Érmeválasztó 18 Szerelvénydoboz, betápkábel 19 Szabadkezes üzem kapcsoló 20 Fűtőelem, fagyvédelem 21 Leeresztő dugó (opcionális) 22 Lerakódás-gátló 23 Mosószer-koncentráció változtatás 84

7 3 Üzembehelyezés AUTO BOOSTER 3.1 Környezeti feltételek A gépet kültéri elhelyezésre készítették. A legalacsonyabb környezeti hőmérséklet a gép számára -20 C és a legmagasabb 40 C. A vezeték, pisztoly és mosószer -20 C-ig fagyvédelemmel van ellátva, előfűtött vízrendszeren keresztüli áramoltatása által. A mosószárat használat után a mosószár tartóba kell helyezni (14) azért, hogy hideg időszakban a víz áramoltatás biztosított legyen. A gép egy ventillátoros fűtőberendezéssel van ellátva, amely automatikusan beindul, ha a gép belsejében a hőmérséklet túl alacsony lesz. A hőérzékelőt a villamoskapcsoló doboz belsejében lehet beállítani. Szállításkor ez +5 C-ra van beállítva. Ezt az értéket tilos alacsonyabbra állítani. 3.2 Távolságra vonatkozó feltételek A gép hűtési rendszerét és szervizhely igényét fi gyelembe véve a gép mindkét oldalán kellő mértékű szabad helynek kell lenni. Jobb oldalon legalább 200 mm baloldalon legalább 500 mm és mögötte legalább 300 mm. A kéménykimenet mindenféle gyúlékony anyagtól legalább 1000 mm kell legyen. Ezt a távolságot egy terelőlap beépítésével 300 mm ig lehet csökkenteni. A terelőlemezt és a felszerelésre vonatkozó utasításokat az előlapi ajtóban lehet megtalálni. A kéményt (1) négy darab M5-ös csavar (tetőlemez alatt) eltávolításával 180 C-ban el lehet fordítani, majd a csavarokat vissza kell szeretni. 3.3 Alapozás / szintezés A gépet síkfelületre kell helyezni. A gépet az alaplemezen lévő 3 darab 12 mm átmérőjű lyukon át az alapozáshoz kell rögzíteni. A rögzítő csavarok meghúzása előtt a gépet szintezni kell. Az alapozás kialakítására lásd: használati utasítás végén lévő mellékletet 85

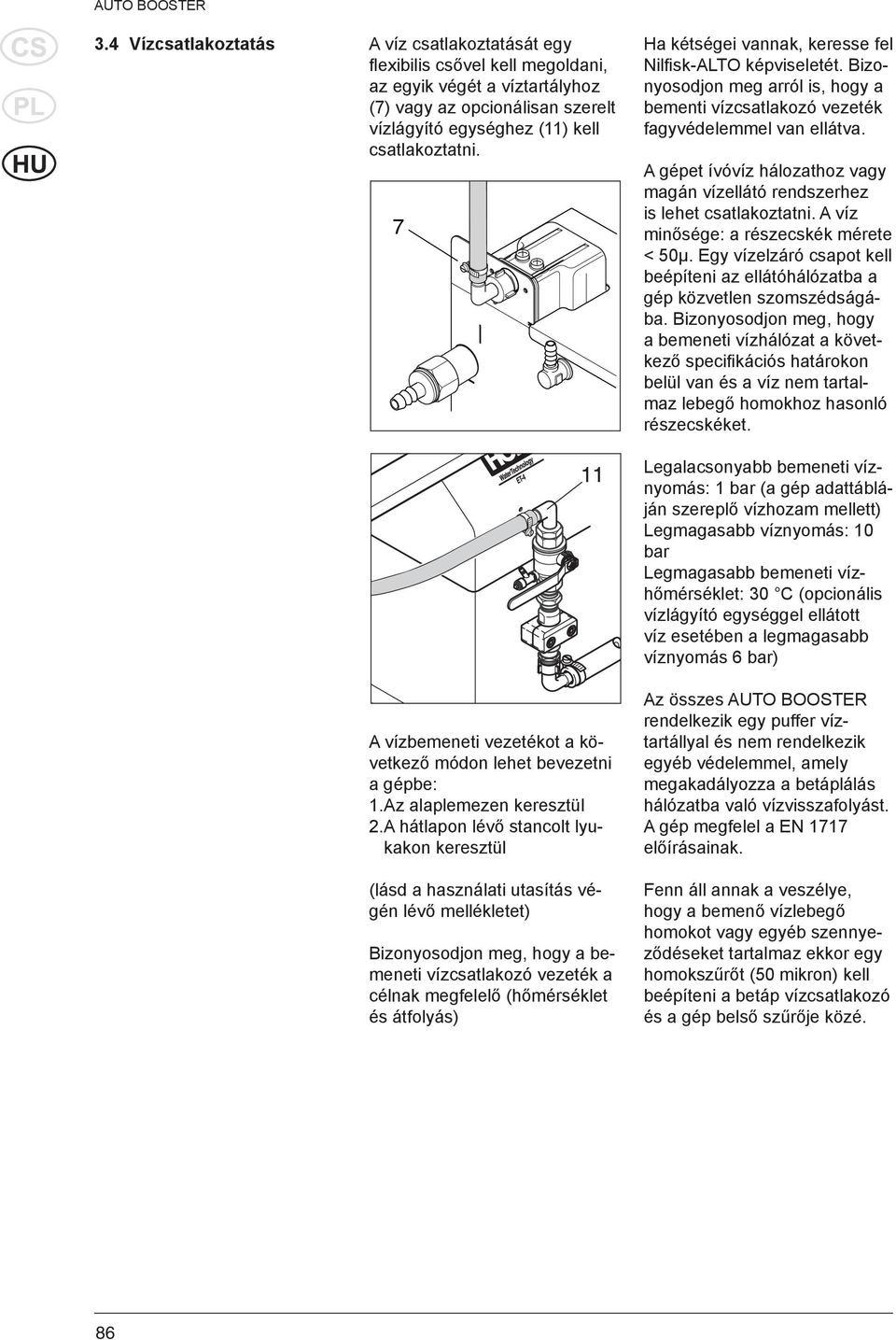

8 3.4 Vízcsatlakoztatás A víz csatlakoztatását egy fl exibilis csővel kell megoldani, az egyik végét a víztartályhoz (7) vagy az opcionálisan szerelt vízlágyító egységhez (11) kell csatlakoztatni. Ha kétségei vannak, keresse fel Nilfi sk-alto képviseletét. Bizonyosodjon meg arról is, hogy a bementi vízcsatlakozó vezeték fagyvédelemmel van ellátva. A gépet ívóvíz hálozathoz vagy magán vízellátó rendszerhez is lehet csatlakoztatni. A víz minősége: a részecskék mérete < 50μ. Egy vízelzáró csapot kell beépíteni az ellátóhálózatba a gép közvetlen szomszédságába. Bizonyosodjon meg, hogy a bemeneti vízhálózat a következő specifi kációs határokon belül van és a víz nem tartalmaz lebegő homokhoz hasonló részecskéket. Legalacsonyabb bemeneti víznyomás: 1 bar (a gép adattábláján szereplő vízhozam mellett) Legmagasabb víznyomás: 10 bar Legmagasabb bemeneti vízhőmérséklet: 30 C (opcionális vízlágyító egységgel ellátott víz esetében a legmagasabb víznyomás 6 bar) A vízbemeneti vezetékot a következő módon lehet bevezetni a gépbe: 1. Az alaplemezen keresztül 2. A hátlapon lévő stancolt lyukakon keresztül (lásd a használati utasítás végén lévő mellékletet) Bizonyosodjon meg, hogy a bemeneti vízcsatlakozó vezeték a célnak megfelelő (hőmérséklet és átfolyás) Az összes AUTO BOOSTER rendelkezik egy puffer víztartállyal és nem rendelkezik egyéb védelemmel, amely megakadályozza a betáplálás hálózatba való vízvisszafolyást. A gép megfelel a EN 1717 előírásainak. Fenn áll annak a veszélye, hogy a bemenő vízlebegő homokot vagy egyéb szennyeződéseket tartalmaz ekkor egy homokszűrőt (50 mikron) kell beépíteni a betáp vízcsatlakozó és a gép belső szűrője közé. 86

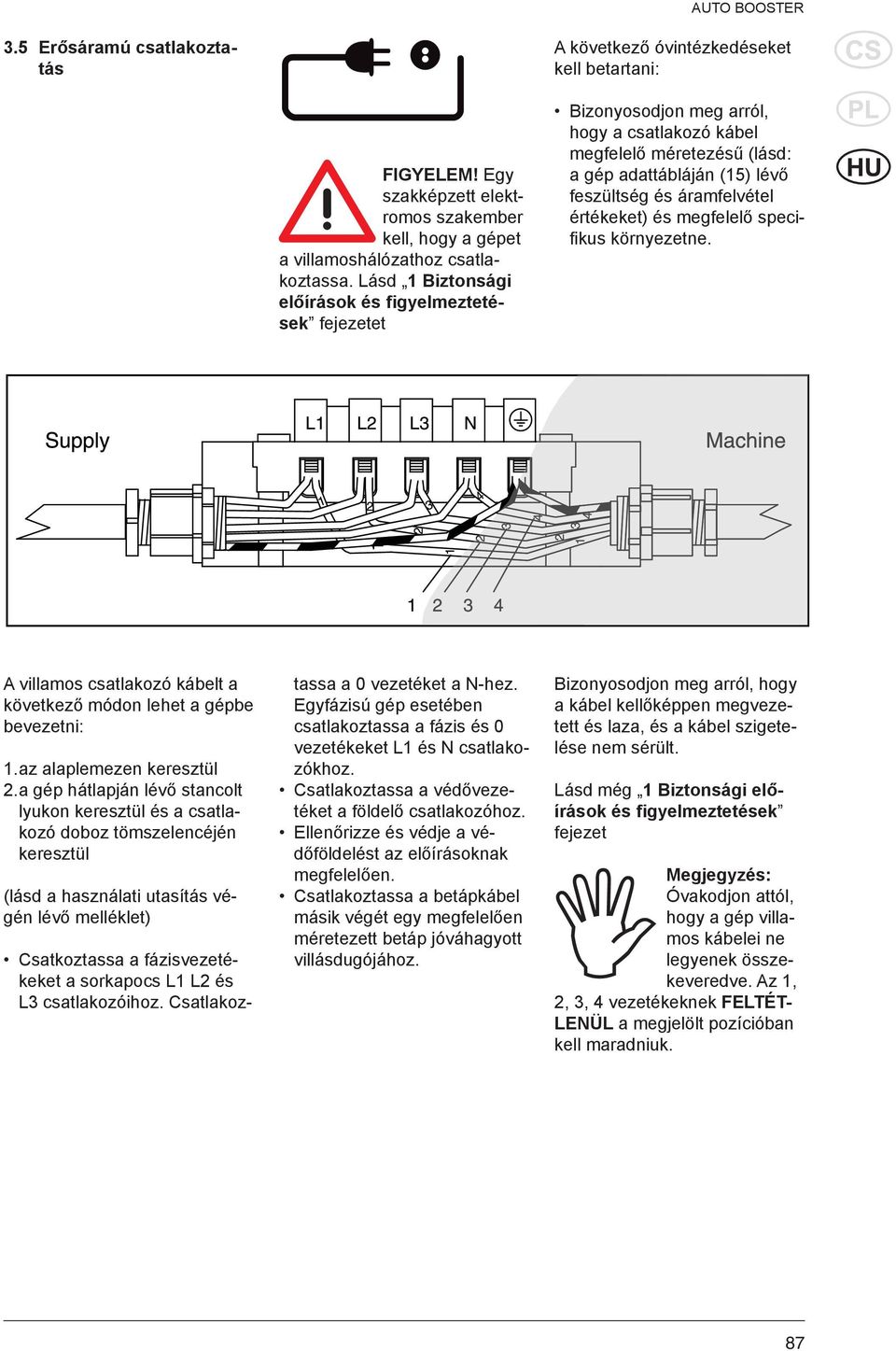

9 3.5 Erősáramú csatlakoztatás A következő óvintézkedéseket kell betartani: FIGYELEM! Egy szakképzett elektromos szakember kell, hogy a gépet a villamoshálózathoz csatlakoztassa. Lásd 1 Biztonsági előírások és figyelmeztetések fejezetet Bizonyosodjon meg arról, hogy a csatlakozó kábel megfelelő méretezésű (lásd: a gép adattábláján (15) lévő feszültség és áramfelvétel értékeket) és megfelelő specifi kus környezetne. A villamos csatlakozó kábelt a következő módon lehet a gépbe bevezetni: 1. az alaplemezen keresztül 2. a gép hátlapján lévő stancolt lyukon keresztül és a csatlakozó doboz tömszelencéjén keresztül (lásd a használati utasítás végén lévő melléklet) Csatkoztassa a fázisvezetékeket a sorkapocs L1 L2 és L3 csatlakozóihoz. Csatlakoztassa a 0 vezetéket a N-hez. Egyfázisú gép esetében csatlakoztassa a fázis és 0 vezetékeket L1 és N csatlakozókhoz. Csatlakoztassa a védővezetéket a földelő csatlakozóhoz. Ellenőrizze és védje a védőföldelést az előírásoknak megfelelően. Csatlakoztassa a betápkábel másik végét egy megfelelően méretezett betáp jóváhagyott villásdugójához. Bizonyosodjon meg arról, hogy a kábel kellőképpen megvezetett és laza, és a kábel szigetelése nem sérült. Lásd még 1 Biztonsági előírások és figyelmeztetések fejezet Megjegyzés: Óvakodjon attól, hogy a gép villamos kábelei ne legyenek összekeveredve. Az 1, 2, 3, 4 vezetékeknek FELTÉT- LENÜL a megjelölt pozícióban kell maradniuk. 87

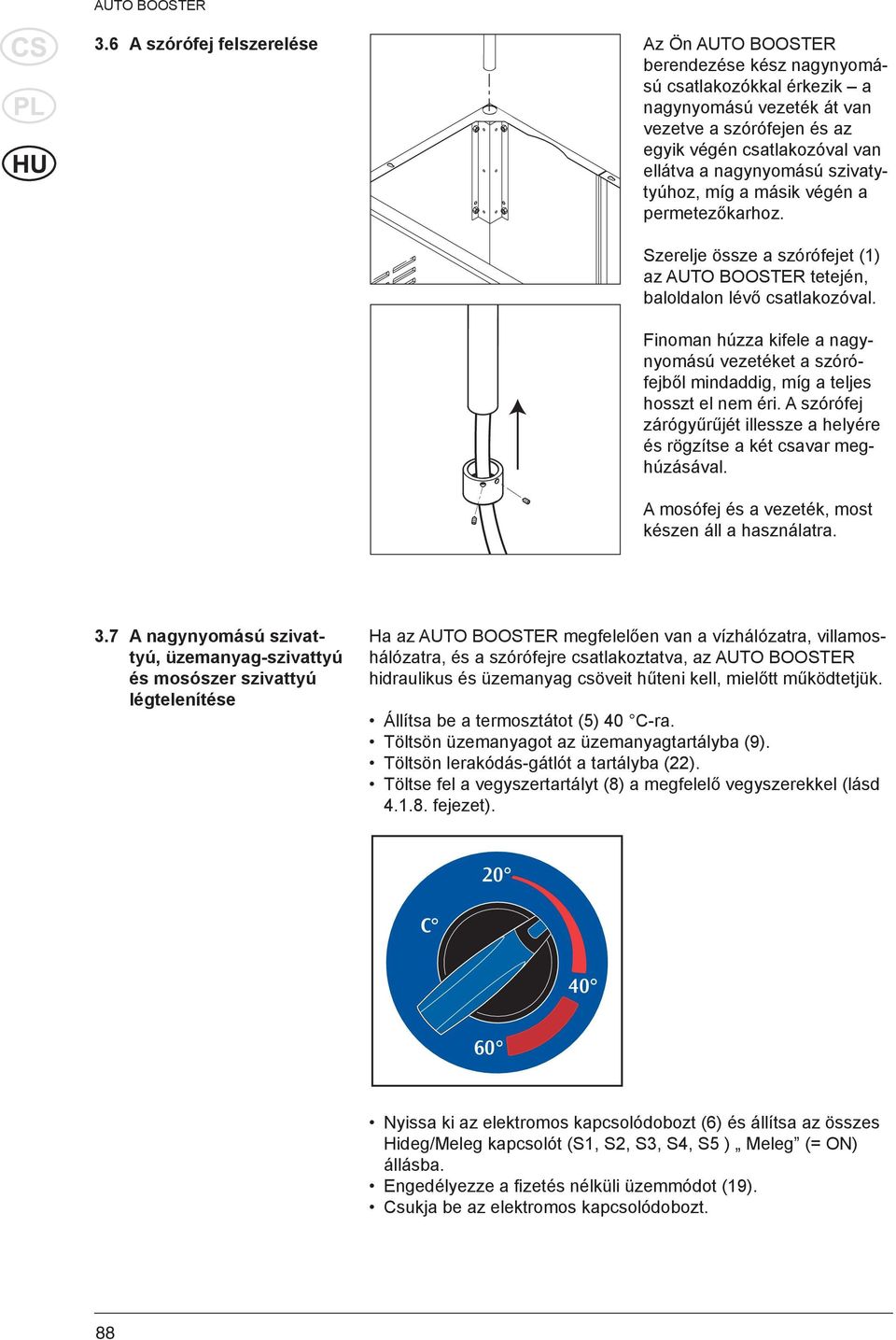

10 3.6 A szórófej felszerelése Az Ön AUTO BOOSTER berendezése kész nagynyomású csatlakozókkal érkezik a nagynyomású vezeték át van vezetve a szórófejen és az egyik végén csatlakozóval van ellátva a nagynyomású szivatytyúhoz, míg a másik végén a permetezőkarhoz. Szerelje össze a szórófejet (1) az AUTO BOOSTER tetején, baloldalon lévő csatlakozóval. Finoman húzza kifele a nagynyomású vezetéket a szórófejből mindaddig, míg a teljes hosszt el nem éri. A szórófej zárógyűrűjét illessze a helyére és rögzítse a két csavar meghúzásával. A mosófej és a vezeték, most készen áll a használatra. 3.7 A nagynyomású szivattyú, üzemanyag-szivattyú és mosószer szivattyú légtelenítése Ha az AUTO BOOSTER megfelelően van a vízhálózatra, villamoshálózatra, és a szórófejre csatlakoztatva, az AUTO BOOSTER hidraulikus és üzemanyag csöveit hűteni kell, mielőtt működtetjük. Állítsa be a termosztátot (5) 40 C-ra. Töltsön üzemanyagot az üzemanyagtartályba (9). Töltsön lerakódás-gátlót a tartályba (22). Töltse fel a vegyszertartályt (8) a megfelelő vegyszerekkel (lásd fejezet). Nyissa ki az elektromos kapcsolódobozt (6) és állítsa az összes Hideg/Meleg kapcsolót (S1, S2, S3, S4, S5 ) Meleg (= ON) állásba. Engedélyezze a fi zetés nélküli üzemmódot (19). Csukja be az elektromos kapcsolódobozt. 88

11 AUTO BOOSTER 1. Fordítsa a főkapcsolót BE állásba! 2. Húzza meg a permetezőkar ravaszát és állítsa a programkapcsolót (3) az 1-es programra. Az AUTO BOOSTER beindul! 3. Hagyja a vizet folyni mindaddig, amíg az összes levegő kiürül a szivattyúból és ellenőrizze hogy az égőfej működik és A vegyszer be van keverve a vízáramba (habosítás). Engedje vissza a permetezőkar ravaszát és várjon néhány másodpercet, amíg a nagynyomású szivattyú leáll (az égőfej mindaddig megy, míg a puffertartályban lévő víz eléri a 40 C-ot) 4. Forgassa el a programkapcsolót a 2-es programhoz és működtesse ismét a permetezőkart! Ekkor a vízáramlás csökken (nyomásesés) és a B vegyszer bekeveredik a vízáramba. Működtesse 30 mp-ig teljes üzemben a B vegyszer szivattyút majd zárja el a permetezőkart. 5. Forgassa a programkapcsolót a 4-es programhoz és ismételje meg 5. lépést. Ekkor a C vegyszer szivattyú kerül légtelenítésre. 6. Állítsa le a AUTO BOOSTER-t a programkapcsoló STOP pozícióba való forgatásával. 89

12 Az AUTO BOOSTER most légtelenített és kész a használatra. 3.8 Külső üzemanyagtartályra csatlakoztatás Az AUTO BOOSTER-t külső üzemanyagtartályra lehet csatlakoztatni. Alapban a gép egy 33 literes tartállyal van felszerelve. Választhat az egy és két - felfűzésű csatlakozás között, ahol az egy felfűzésnek csak egy csatlakozóvezetékja (a) és a két felfűzésűnek van egy kiegészítő visszacsatoló vezetékja van (b) lásd mellékelt ábra. Néhány országban egy - felfűzésű rendszer engedélyezett. Az üzemanyagvezeték a következő módon vezethető be a gépbe: 1. Az alaplemezen keresztül az olajszivattyúhoz. 2. A hátlap stancolt lyukain keresztül az olajszivattyúhoz. Lásd a használati utasítás végén lévő mellékletben. 90

13 AUTO BOOSTER Vegye fi gyelembe az üzemanyagcsőre vonatkozó következő korlátozásokat! 3.9 OPCIONÁLIS: vízlágyító - leürítő vezeték Az Ön AUTO BOOSTER-e el lehet látva egy opcionális vízlágyítóval, amely automatikusan regenerál a vízfogyasztás és vízkeményítés függvényében. A vízlágyítónak két leeresztő vezetékje van mindkét oldalon egy-egy. Az egyik a túlfolyásra (A), a másik a regenerálás alatt (B) használandó. Mindkét vezeték átlátszó és szövet-erősítésű. Bizonyosodjon meg arról, hogy mindkét leeresztő vezeték át van vezetve az AUTO BOOSTER alsó vázán és csatlakoztatva vannak egy megfelelő elfolyó csatornához, amely képes körülbelül 55 liter sós víz elvezetésére a regenerálás alatt. 91

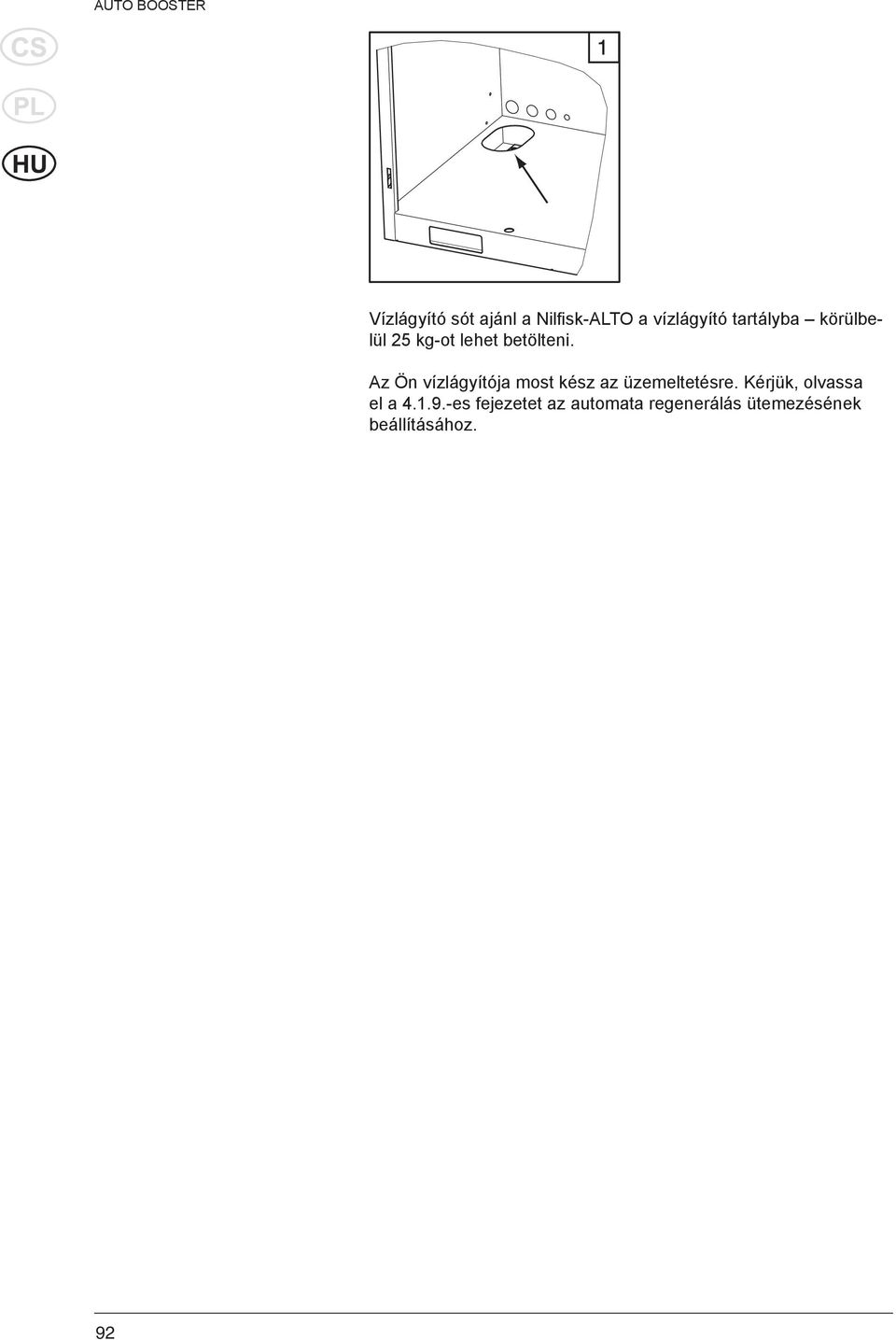

14 Vízlágyító sót ajánl a Nilfi sk-alto a vízlágyító tartályba körülbelül 25 kg-ot lehet betölteni. Az Ön vízlágyítója most kész az üzemeltetésre. Kérjük, olvassa el a es fejezetet az automata regenerálás ütemezésének beállításához. 92

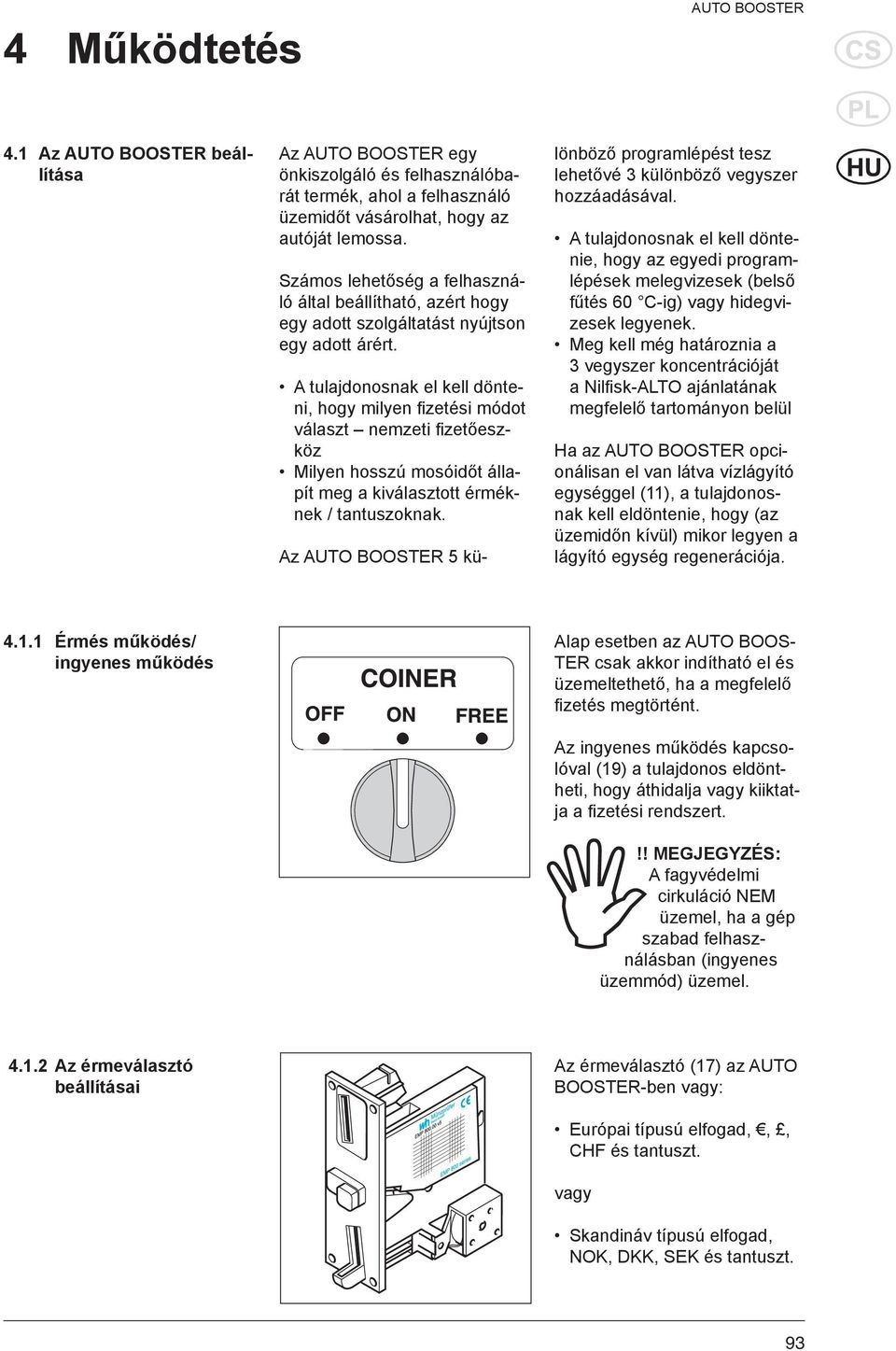

15 4 Működtetés AUTO BOOSTER 4.1 Az AUTO BOOSTER beállítása Az AUTO BOOSTER egy önkiszolgáló és felhasználóbarát termék, ahol a felhasználó üzemidőt vásárolhat, hogy az autóját lemossa. Számos lehetőség a felhasználó által beállítható, azért hogy egy adott szolgáltatást nyújtson egy adott árért. A tulajdonosnak el kell dönteni, hogy milyen fi zetési módot választ nemzeti fi zetőeszköz Milyen hosszú mosóidőt állapít meg a kiválasztott érméknek / tantuszoknak. Az AUTO BOOSTER 5 kü- lönböző programlépést tesz lehetővé 3 különböző vegyszer hozzáadásával. A tulajdonosnak el kell döntenie, hogy az egyedi programlépések melegvizesek (belső fűtés 60 C-ig) vagy hidegvizesek legyenek. Meg kell még határoznia a 3 vegyszer koncentrációját a Nilfi sk-alto ajánlatának megfelelő tartományon belül Ha az AUTO BOOSTER opcionálisan el van látva vízlágyító egységgel (11), a tulajdonosnak kell eldöntenie, hogy (az üzemidőn kívül) mikor legyen a lágyító egység regenerációja Érmés működés/ ingyenes működés Alap esetben az AUTO BOOS- TER csak akkor indítható el és üzemeltethető, ha a megfelelő fi zetés megtörtént. Az ingyenes működés kapcsolóval (19) a tulajdonos eldöntheti, hogy áthidalja vagy kiiktatja a fi zetési rendszert.!! MEGJEGYZÉS: A fagyvédelmi cirkuláció NEM üzemel, ha a gép szabad felhasználásban (ingyenes üzemmód) üzemel Az érmeválasztó beállításai Az érmeválasztó (17) az AUTO BOOSTER-ben vagy: Európai típusú elfogad,,, CHF és tantuszt. vagy Skandináv típusú elfogad, NOK, DKK, SEK és tantuszt. 93

16 A típusokat az érmeválasztó oldalán lévő címke mutatja. Európai típus Skandináv típus Az érmeválasztó kapcsolóihoz és a címkéhez való hozzáférést megkönnyíti, hogy az érmeválasztó kipattintható az előlapból. Az AUTO BOOSTER megérkezésekor a listán lévő pénznemek érméit a gép elfogadja. A tulajdonos blokkolhatja az Ő országában nem érvényes érméket az érmeválasztó oldalán lévő blokkolókapcsolókkal. Európai típus: 7-es blokkoló kapcsoló = BE, blokkolja az összes érmét 9-es blokkoló kapcsoló= BE, blokkolja az összes CHF érmét 10-es blokkoló kapcsoló= BE, blokkolja az összes érmét Skandináv típus: 7-es blokkoló kapcsoló= BE, blokkolja az összes NOK érmét 9-es blokkoló kapcsoló= BE, blokkolja az összes DKK érmét 10-es blokkoló kapcsoló= BE, blokkolja az összes SEK érmét 1-es példa: egy németországi tulajdonos azt szeretné, hogy az AUTO BOOSTER érmeválasztója csak érmét fogadjon el. A 7-es blokkoló kapcsoló KI állásban kell legyen, hogy az érméket elfogadja (0, ) A 9 és 10-es kapcsolókat BE állásba kell kapcsolni, hogy ne fogadjon el CHF és érméket. 2-es példa: Dániában csak dán koronát, DKK fogadjon el. A skandináv érmeválasztón a kapcsolókat a következőképp állítsa be: A 9-es blokkoló kapcsoló KI állásban kell legyen, hogy elfogadja a DKK érméket (5DKK 10DKK 20DKK) 7-es és 10-es kapcsolók BE állásban kell legyenek, hogy letiltsa a NOK és SEK érméket. 94

17 Mindkét érmeválasztón az 1, 2, 3, 4, 5, 6 blokkolókapcsolókat arra lehet felhasználni, hogy tiltsuk a széles toleranciájú érméket. Normál üzemeléshez ezeket mind KI állásban kell hagyni. A 11, 12, 13, 14, 15, 16 blokkolókapcsolókat arra lehet felhasználni, hogy megtanítsuk az érmeválasztót a felhasználó által meghatározott tantuszek elfogadására. Hagyja ezeket most KI állásban. A 8-as kapcsoló a tanító kapcsoló. Hagyja ezt KI állásban a normál üzemhez Az érmeválasztó betanítása tantusz el fogadására Mindkét érmeválasztó (európai és skandináv) megtanítható, hogy elfogadja a felhasználó által meghatározott tantuszt. A tantuszonak ki kell jelölni egyiket a hat értékből, a hat tanító csatorna egyikének kiválasztásával, amelyeket a 11, 12, 13, 14, 15, 16-os blokkolókapcsolók képviselnek. A tanítás úgy történik, hogy át kell állítani az érmeválasztót Tanítás Mód-ba, majd kiválasztani egy tanító csatornát és bedobni legalább 10 tantuszt az érmenyílásba. A folyamat hasonló mindkét érmeválasztó típusra és elvégezhető anélkül, hogy kivennénk az érmeválasztót a gépből. A tanítás megkezdése előtt: Kapcsolja az AUTO BOOS- TER főkapcsolóját (2) KI állásba Állítsa 11, 12, 13, 14, 15, 16 blokkoló kapcsolókat KI állásba Állítsa a 8-as tanító kapcsolót KI állásba Kapcsolja a AUTO BOOSTER főkapcsolóját (2) BE állásba Tanító Módba állítás (ebben a példában a 13-as tanító csatornát választottuk ki) Az érmeválasztón állítsuk a 8-as tanító kapcsolót BE állásba Az érmeválasztón a 13-as blokkoló kapcsolót TK13C BE állásba Tanítás Dobjon be a tantuszt legalább 10-szer az érmenyílásba (használjon má-más ugyanolyan formájú tantuszt a jobb elfogadás érdekében) Az érmeválasztón a 13-as blokkoló kapcsolót állítsa vissza KI állásba. Az érmeválasztó egyetlen kattanása jelzi, hogy a tantuszt elfogadta (egyéb jelzések: tantuszt nem fogadta el kevesebb, mint 10 bedobás vagy érvénytelen tantusz próbáld még egyszer) Állítsa a 8-as kapcsolót vissza KI állásba Az érmeválasztó most megtanulta felismerni és elfogadni a tantuszt mind érvényes fi zetési módot és a tantusznak kijelölt érték attól függ, hogy melyik Tanuló Csatornát választottuk ki (4.1.4.) Tantuszok és nemzeti érmék egyidőben is használhatók, ha ezek blokkoló kapcsolója KI állásba van kapcsolva. 95

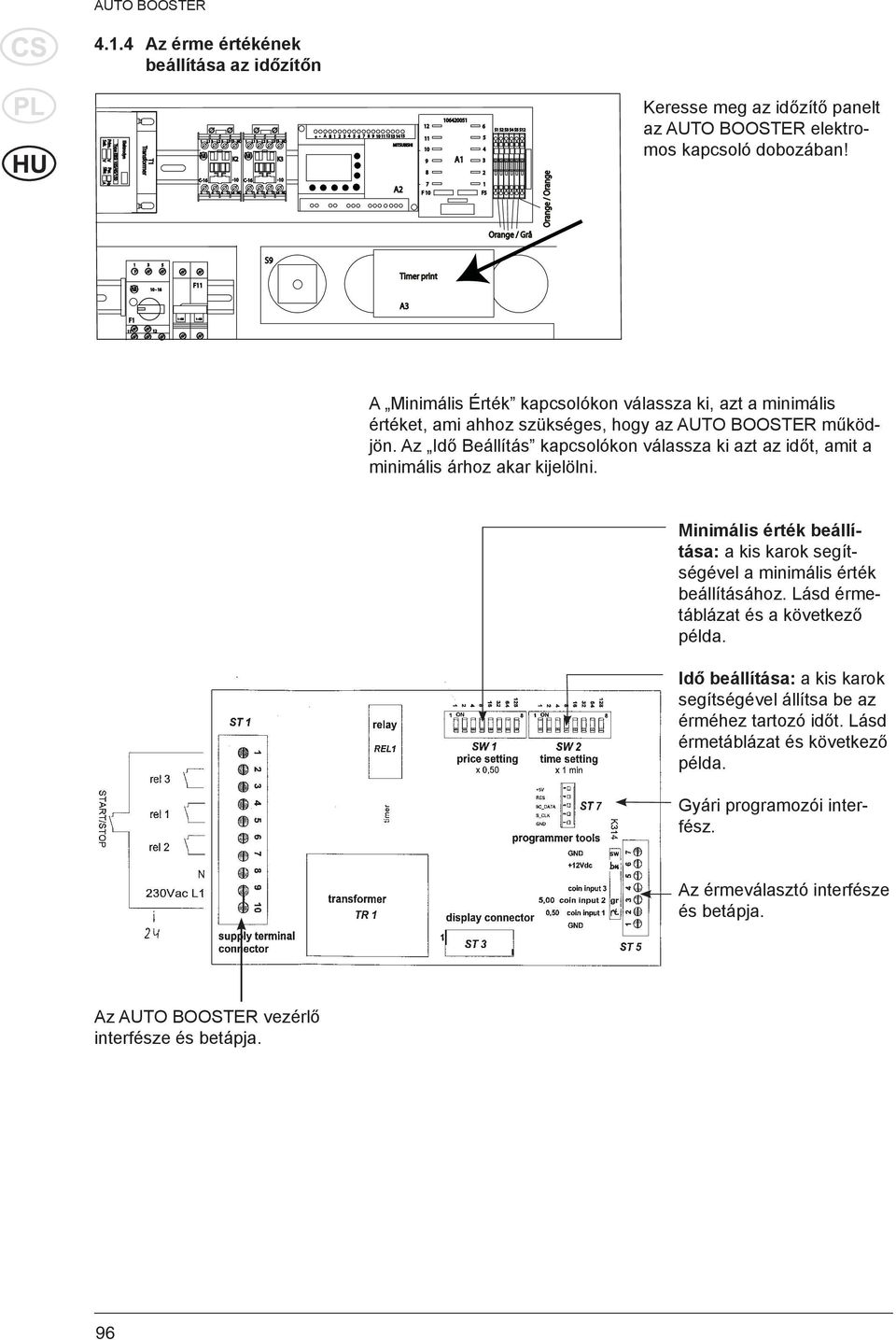

18 AUTO BOOSTER Az érme értékének beállítása az időzítőn Keresse meg az időzítő panelt az AUTO BOOSTER elektromos kapcsoló dobozában! A Minimális Érték kapcsolókon válassza ki, azt a minimális értéket, ami ahhoz szükséges, hogy az AUTO BOOSTER működjön. Az Idő Beállítás kapcsolókon válassza ki azt az időt, amit a minimális árhoz akar kijelölni. Minimális érték beállítása: a kis karok segítségével a minimális érték beállításához. Lásd érmetáblázat és a következő példa. Idő beállítása: a kis karok segítségével állítsa be az érméhez tartozó időt. Lásd érmetáblázat és következő példa. Gyári programozói interfész. Az érmeválasztó interfésze és betápja. Az AUTO BOOSTER vezérlő interfésze és betápja. 96

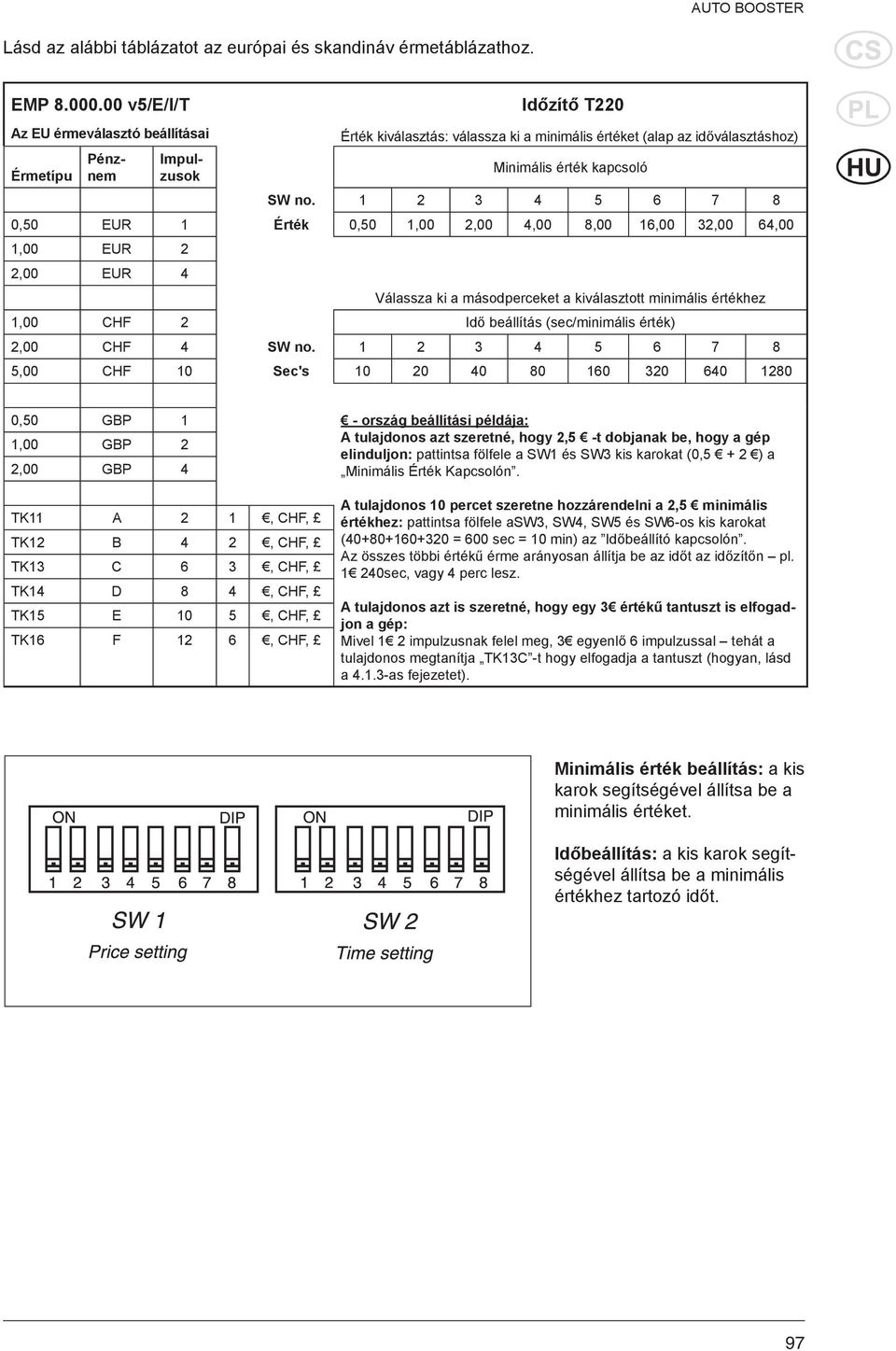

19 Lásd az alábbi táblázatot az európai és skandináv érmetáblázathoz. EMP v5/e/i/t Időzítő T220 Az EU érmeválasztó beállításai Pénznem Impulzusok Érték kiválasztás: válassza ki a minimális értéket (alap az időválasztáshoz) Érmetípu Minimális érték kapcsoló SW no ,50 EUR 1 Érték 0,50 1,00 2,00 4,00 8,00 16,00 32,00 64,00 1,00 EUR 2 2,00 EUR 4 Válassza ki a másodperceket a kiválasztott minimális értékhez 1,00 CHF 2 Idő beállítás (sec/minimális érték) 2,00 CHF 4 SW no ,00 CHF 10 Sec's ,50 GBP 1 - ország beállítási példája: 1,00 GBP 2 A tulajdonos azt szeretné, hogy 2,5 -t dobjanak be, hogy a gép elinduljon: pattintsa fölfele a SW1 és SW3 kis karokat (0,5 + 2 ) a 2,00 GBP 4 Minimális Érték Kapcsolón. TK11 A 2 1, CHF, TK12 B 4 2, CHF, TK13 C 6 3, CHF, TK14 D 8 4, CHF, TK15 E 10 5, CHF, TK16 F 12 6, CHF, A tulajdonos 10 percet szeretne hozzárendelni a 2,5 minimális értékhez: pattintsa fölfele asw3, SW4, SW5 és SW6-os kis karokat ( = 600 sec = 10 min) az Időbeállító kapcsolón. Az összes többi értékű érme arányosan állítja be az időt az időzítőn pl sec, vagy 4 perc lesz. A tulajdonos azt is szeretné, hogy egy 3 értékű tantuszt is elfogadjon a gép: Mivel 1 2 impulzusnak felel meg, 3 egyenlő 6 impulzussal tehát a tulajdonos megtanítja TK13C -t hogy elfogadja a tantuszt (hogyan, lásd a as fejezetet). Minimális érték beállítás: a kis karok segítségével állítsa be a minimális értéket. Időbeállítás: a kis karok segítségével állítsa be a minimális értékhez tartozó időt. 97

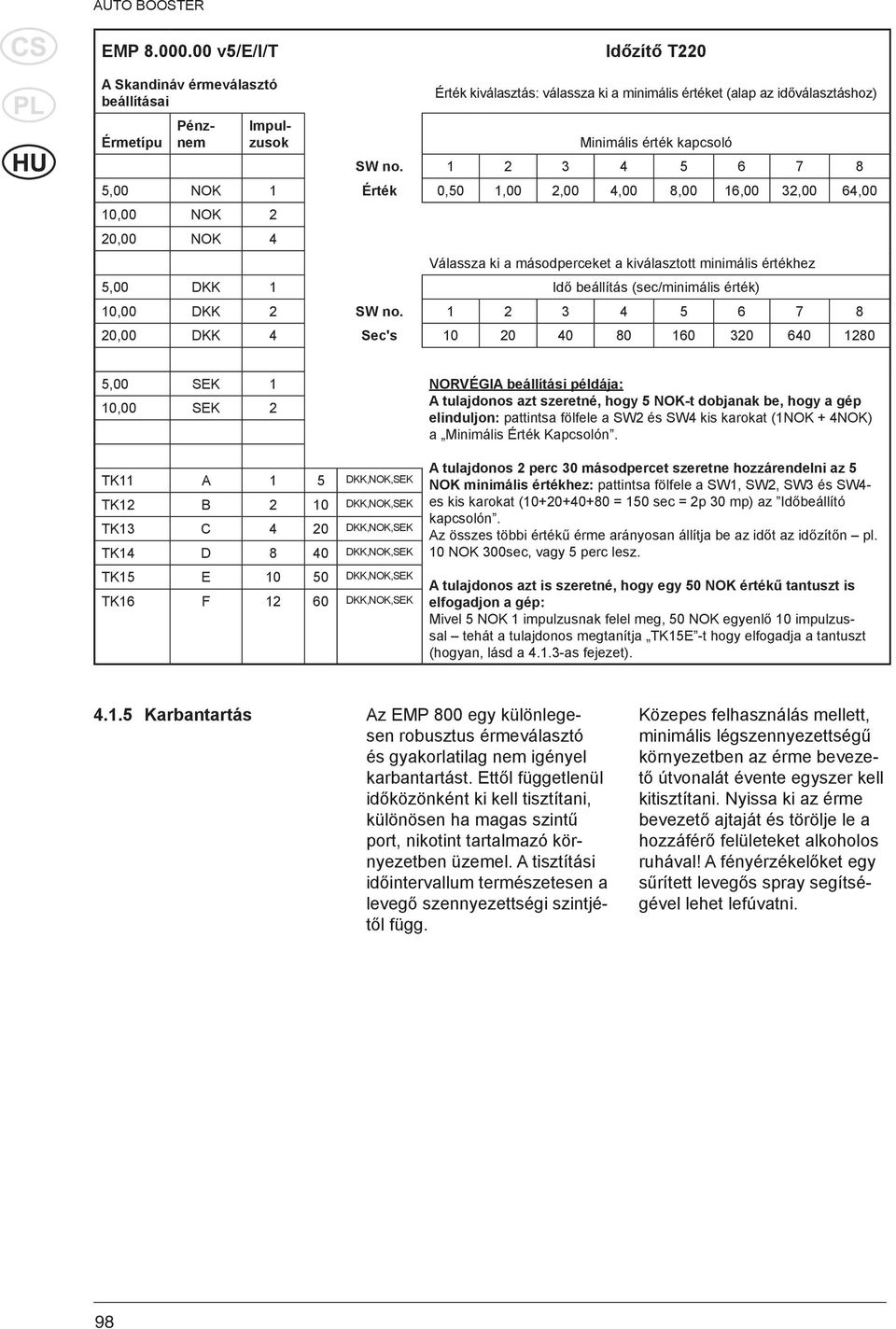

20 EMP v5/e/i/t Időzítő T220 A Skandináv érmeválasztó beállításai Pénznem Impulzusok Érték kiválasztás: válassza ki a minimális értéket (alap az időválasztáshoz) Érmetípu Minimális érték kapcsoló SW no ,00 NOK 1 Érték 0,50 1,00 2,00 4,00 8,00 16,00 32,00 64,00 10,00 NOK 2 20,00 NOK 4 Válassza ki a másodperceket a kiválasztott minimális értékhez 5,00 DKK 1 Idő beállítás (sec/minimális érték) 10,00 DKK 2 SW no ,00 DKK 4 Sec's ,00 SEK 1 NORVÉGIA beállítási példája: 10,00 SEK 2 A tulajdonos azt szeretné, hogy 5 NOK-t dobjanak be, hogy a gép elinduljon: pattintsa fölfele a SW2 és SW4 kis karokat (1NOK + 4NOK) a Minimális Érték Kapcsolón. TK11 A 1 5 DKK,NOK,SEK TK12 B 2 10 DKK,NOK,SEK TK13 C 4 20 DKK,NOK,SEK TK14 D 8 40 DKK,NOK,SEK TK15 E DKK,NOK,SEK TK16 F DKK,NOK,SEK A tulajdonos 2 perc 30 másodpercet szeretne hozzárendelni az 5 NOK minimális értékhez: pattintsa fölfele a SW1, SW2, SW3 és SW4- es kis karokat ( = 150 sec = 2p 30 mp) az Időbeállító kapcsolón. Az összes többi értékű érme arányosan állítja be az időt az időzítőn pl. 10 NOK 300sec, vagy 5 perc lesz. A tulajdonos azt is szeretné, hogy egy 50 NOK értékű tantuszt is elfogadjon a gép: Mivel 5 NOK 1 impulzusnak felel meg, 50 NOK egyenlő 10 impulzussal tehát a tulajdonos megtanítja TK15E -t hogy elfogadja a tantuszt (hogyan, lásd a as fejezet) Karbantartás Az EMP 800 egy különlegesen robusztus érmeválasztó és gyakorlatilag nem igényel karbantartást. Ettől függetlenül időközönként ki kell tisztítani, különösen ha magas szintű port, nikotint tartalmazó környezetben üzemel. A tisztítási időintervallum természetesen a levegő szennyezettségi szintjétől függ. Közepes felhasználás mellett, minimális légszennyezettségű környezetben az érme bevezető útvonalát évente egyszer kell kitisztítani. Nyissa ki az érme bevezető ajtaját és törölje le a hozzáférő felületeket alkoholos ruhával! A fényérzékelőket egy sűrített levegős spray segítségével lehet lefúvatni. 98

21 4.1.6 Programok és pro gramválasztó Amint a fi zetés megtörtént a felhasználó szabadon választhat az AUTO BOOSTER mosóprogramjai közül azon az időn belül, amennyit kifi zetett. Jelzi a bedobott érmék értékét majd, a visszamaradó időt, amely folyamatosan csökken, ha a programkapcsoló nem STOP állásban van. 4 program vízlágyító nélkül (kemény víz) PRO- GRAM ÖBLÍTÉSI LEÍRÁS RÁTA 1 Nagynyomású tisztítás 100% Meleg A (Super Plus / Auto Active) Kemény 2 Habos mosás 50% Meleg B (Super Plus / Auto Active) Kemény 3 Tiszta öblítés 100% Hideg Kemény 4 Viaszolás 50% Hideg C (Auto Dry) Kemény HŐMÉR- SÉKLET VEGYSZER VÍZ MEGJEGYZÉS 5 Viaszolás 100% Hideg Kemény Program címkével kitakarva 5 program vízlágyítóval (lágy víz) PRO- GRAM LEÍRÁS ÖBLÍTÉSI RÁTA HŐMÉR- SÉKLET VEGYSZER VÍZ MEGJEGYZÉS 1 Nagynyomású tisztítás 100% Meleg A (Super Plus / Auto Active) Lágy Vegyszer (AA) (bogároldó pl. 2500) 2 Habos mosás 50% Meleg B (Super Plus / Auto Active) Lágy 3 Tiszta öblítés 100% Hideg Lágy 4 Viaszolás 50% M v. H C (Active Wax) Lágy 5 Viaszolás 100% Hideg Lágy A fenti példa Németországból van arról, hogy az AUTO BOOSTER hogy működik kemény vízzel csak 4 programmal és 5 programmal lágy vízzel. Szükség esetén hideg és meleg víz szabadon válaszható bármilyen program esetében (az elektromos doboz belsejében lévő kiválasztó) és alkalmazható más vegyszer is. 99

22 Lágy vízzel ( < 10 dh) javasoljuk az 5 programot a Nilfisk-AL- TO által javasolt vegyszerekkel. 10 dh és 20 dh értékek között akár 4 akár 5 programot választhat a Nilfisk-ALTO által javasolt vegyszerekkel. A jobb tisztítási eredmények érdekében javasoljuk beépíteni ( vízlágyító opciót 5 programmal). Ha 4 programos működést választ javasoljuk az ACTIVE WAX vegyszer AUTO DRY vegyszerre való cseréjét a 4-es programon belül. Az 5-ös programot nem javasoljuk használni! Használjon STOP matricát (az érme címkékkel megegyező zacskókban van) az előlapi címke 5-ös programjának letakarására. Ha a víz kemény ( > 20 dh) akkor vízlágyító egységet (11) kell felszerelni Hőmérséklet beállítás A melegvíz beállítása a termosztáttal (5) történik (max 60 C). Automosáshoz a javasolt hőmérséklet: 40 C. Minden egyes programlépéshez hozzárendelhető mind hideg, mind meleg (termosztát hőmérséklet) víz, amely az elektromos kapcsolódobozban lévő 5-ös Meleg/Hideg S1,S2, S3, S4, S5 kapcsolókkal végezhető el. 100

23 Nyitott kapcsoló hideg vizet jelent. Zárt kapcsoló meleg vizet jelent A, B és C vegyszer 4 program, vízkeménység > 20 dh PROGRAM LEÍRÁS ÖBLÍTÉSI RÁTA HŐMÉRSÉKLET VEGYSZER VÍZ 1 Nagynyomású tisztítás 100% Meleg A (Super Plus / Auto Active) Kemény 2 Habos mosás 50% Meleg B (Super Plus / Auto Active) Kemény 3 Tiszta öblítés 100% Hideg Kemény 4 Viaszolás 50% Hideg C (Auto Dry) Kemény 5 Viaszolás 100% Hideg Kemény 5 program, vízkeménység < 10 dh, vagy vizlágyító van felszerelve PROGRAM LEÍRÁS ÖBLÍTÉSI RÁTA HŐMÉRSÉKLET VEGYSZER VÍZ 1 Nagynyomású tisztítás 100% Meleg A (Super Plus / Auto Active) Lágy 2 Habos mosás 50% Meleg B (Super Plus / Auto Active) Lágy 3 Tiszta öblítés 100% Hideg Lágy 4 Viaszolás 50% H v. M C (Active Wax) Lágy 5 Viaszolás 100% Hideg Lágy + I I I I I I I I I I I I I + I I I I I I I I I I I I I A vegyszerek koncentrációját az egyes vegyszeradagoló szivattyúkon lehet állítani. A vízsugár vegyszer-koncentrációját 0-0,8% között lehet beállítani. 101

24 4.1.9 OPCIONÁLIS: vízlágyító beállítások A vízlágyító egység (11) tartalmaz egy elektromos/mechanikus időzítőt, ami egy hét napos fogaskereket hajt, ami beállítja a regenerálás idejét. Állítsa be az időt a következőképpen: 1. Szerelje le az egység műanyagborítóját és az időzítő burkolatát! 2. Fordítsa el a számlapot (A) kézzel addig, amíg a szükséges regenerálási idő megjelenik az ablakban (B)! Olyan időt válaszszon, amikor a gép nincs üzemben. 3. Forgassa el az időzítő gombját (K) óramutató járásával ellentétesen mindaddig, amíg a aktuális idő meg nem jelenik rajta (L)! 4. Az összes tüskét (E) kihúzva, forgassa el a kereket (D) addig, amíg az első nap, a nap kijelzővel (C) ellentétes pozícióban van! Ekkor nyomja be azokat a tüskéket, amelyek annak a napnak felelnek meg, amikor szükséges a regenerálás. 5. Kapcsolja rá a vizet a vákuumszivattyúval! Ekkor a sós tartály feltöltődik vízzel. A szivattyú automatikusan bezár, amikor a megfelelő mennyiség feltöltődött. 6. Óvatosan fordítsa el az időzítő gombját addig, amíg a bütyök (F) lenyomja a működtetőt, hogy a kisütő henger kinyíljon! A tüskék elhelyezkedésétől függően szükség lehet néhány próbálkozásra. 7. Hagyja, hogy a szivattyú vizet szívjon a sós vizes tartályba, amíg ennek szivattyúja lezár! 8. Töltsön só tablettákat a sós tartályba! 9. Forgassa el óvatosan az időzítő gombot (K) az óramutató járásával ellentétesen addig, amíg a működtető felszabadul! Ekkor a szelep visszakerül a működési pozícióba. 10. Ismételje meg a 3-as és a 4-es pontokat! MEGJEGYZÉS: ha a betáplálási feszültség megszűnik, az időt újra be kell állítani. Példa: a számlap (A) 23-ra lett állítva (B). Az 1, 3, 5, 6, 7 tüskék (E) be vannak nyomva (1. nap=hétfő) A regeneráció hétfőn, szerdán, pénteken, szombaton és vasárnap fog teljesülni 23 órakor. A regenerációk közötti időtartamot a következőképpen lehet kiszámítani: 1. Ellenőrizze a víz keménységét! ( dh) 2. Állapítsa meg a hozzávetőleges napi vízfogyasztást (Q)! 3. 24,000/Q x dh = Tmax 102

25 AUTO BOOSTER Példa: vízkeménység 5 dh Napi vízfogyasztás 2,250 l/nap Tmax=24,000/2,250 x 5 = 13 Ez azt jelenti, hogy minden második nap regenerálni kell. Specifikáció: Kapacitás 1 dh-n: 24,000 l Sófogyasztás regenerációként: kg Sótartály: 25 kg A regenerálás időtartama: 30 min. A regenerálásonkénti vízfogyasztás l Vízkeménység mértékegységek: 1 dh német szabvány = 0.56 Fd francia szabvány = 0.80 Ed angol szabvány 4.2 Az AUTO BOOSTER működtetése Elindítás Az AUTO BOOSTER működését megelőzően az egész gépet kellőképpen légteleníteni kell. (3.7. fejezet) és a fi zető rendszer beállítását meg kell tenni ( ig). 1. A villamos kapcsolódoboz elején lévő főkapcsolót forgassuk BE állásba! 2. Ekkor az érmenyílás melletti kijelző kivilágítódik és 00:00 át mutat. 103

26 3. Csukja be az AUTO BOOSTER ajtaját és zárja be a két zár segítségével. B 4. A programkapcsoló pozíciója STOP. 5. Az AUTO BOOSTER most üzemkész. Egy érvényes érme vagy tantusz érmenyílásba helyezésével a kijelző a bedobott pénz értékét mutatja, több érme esetén ezek összegét.!! MEGJEGYZÉS: az előre beállított minimális fi zetés -t ( fejezet) be kell dobni ahhoz, hogy az AUTO BOOSTER-t működtetni lehessen. Amint a programkapcsolót STOP állásból valamelyik programlépésbe kapcsoljuk, az AUTO BOOSTER elindul és a kijelző átvált az előre kifi zetett mosási időre, amit perc:másodperc formátumban mutat visszafele számolva. A felhasználó szabadon választhat a programok között a kifi zetett időn belül. 104

27 Amint a visszafelé számlálás elkezdődött ez folytatódni fog 0-ig, függetlenül attól, hogy a program kapcsolót esetleg ismét STOP-ba állítjuk. Visszafele számlálás alatt újabb érméket lehet bedobni, és ezeket a gép fi gyelembe veszi a bedobott érmének megfelelő időt hozzáadva a kijelzőn Az AUTO BOOSTER leállítása!! MEGJEGYZÉS: vészhelyzet esetén a programkapcsolót (3) fordítsa STOP állásba vagy nyomja be az opcionális Vészgomb -ot. Amikor a befizetett idő letelik a kijelző (00:00-án van) az AUTO BOOSTER automatikusan leáll és leengedi a nyomást a vezetékról / permetezőkarról, függetlenül attól, hogy a programkapcsoló milyen állásban van. Ha több mint 30 másodpercen keresztül a berendezést nem használták az AUTO BOOSTER készenléti állapotba megy át és a nagynyomású szivattyú leáll. A mosást lehet folytatni, amíg a befi zetett idő le nem jár.!! MEGJEGYZÉS: ne kapcsolja le az AUTO BOOS- TER-t a villamos hálózatról, sem a főkapcsoló segítségével, sem a külső betáphálózat kapcsolójával, mivel ez működésképtelenné teszi az AUTO BOO- STER automatikus fagyvédelmét és az opcionális vízkezelő óráját is újra be kell állítani. 105

28 4.2.3 Programok Lágy vízzel (> 15 dh) vagy opcionális vízkezelő egységgel történő üzem esetén a következő mosási sorrendet javasoljuk egy közepes méretű autóhoz: 1-es program (kb. 3 perc) - Meleg (vagy Hideg), nagynyomású öblítés A vegyszerrel. Mozgassa a mosószárat a kocsi mentén Z mozgást leírva, föl-le, a dűznit kb. 20 centiméterre tartva az autótól, leöblítve ezzel a nagyobb sár, só, homok és rovar darabokat. 2-es program (kb. 6 perc) - Hideg (vagy Meleg), alacsonynyomású öblítés habos kefével és B vegyszerrel. Csatlakoztassa a habosító kefét a mosószár végén lévő bayonett zárhoz (4.2.4.) és kefélje le az autót, ezáltal lemosva a közlekedés okozta vékony fi lmréteget és a beszorult részecskéket. 3-as program (kb. 2 perc) - Meleg (vagy Hideg), nagynyomású öblítés vegyszer nélkül. Szedje le a habosító kefét (lásd: ) és öblítse le az összes szappant. 4-es program (kb. 3 perc) - Meleg (vagy Hideg), waxos kezelés, alacsony nyomás és C vegyszer. Vigye fel a waxot a kocsi teljes külső felületére és hagyja úgy legalább egy percig. 106

29 5-ös program (kb. 2 perc) - Hideg (vagy Meleg) nagynyomású öblítés vegyszer nélkül. Öblítse le a megmaradó waxot. STOP -mindig fordítsa át a programkapcsolót ebbe az állásba, ha a tisztítást befejezte MEGJEGYZÉS: a tulajdonos minden egyes programlépéshez egyedileg hozzárendelhet hideg vagy meleg vizet ( fejezet) MEGJEGYZÉS: minden esetben helyezze vissza a mosószárat a mosószár-tartóba, azért hogy a fagyvédelmi rendszer cirkulációja működhessen. Kemény vízzel (< 15 dh) opcionális vízlágyító berendezés nélkül a waxkezelés nem lesz jó minőségű. Ezért javasoljuk az 5-ös program kiiktatását és helyette egy extra STOP funkció beiktatását S11 (KI) kapcsoló zárásával. Az Active wax vegyszert a C tartályban le kell cserélni Auto Dry (lásd: fejezet) és ezután egy közepes méretű autó mosási sorrendje a következő lesz: 107

30 1-es program (kb. 3 perc) - Meleg (vagy Hideg), nagynyomású öblítés A vegyszerrel. Mozgassa a mosószárat a kocsi mentén Z mozgást leírva, föl-le, a dűznit kb. 20 centiméterre tartva az autótól, leöblítve ezzel a nagyobb sár, só, homok és rovar darabokat. 2-es program (kb. 6 perc) - Hideg (vagy Meleg), alacsonynyomású öblítés habos kefével és B vegyszerrel. Csatlakoztassa a habosító kefét a mosószár végén lévő bayonett zárhoz (4.2.4.) és kefélje le az autót, ezáltal lemosva a közlekedés okozta vékony fi lmréteget és a beszorult részecskéket. 3-as program (kb. 2 perc) - Hideg (vagy Meleg), nagynyomású öblítés vegyszer nélkül. Szedje le a habosító kefét (lásd: ) és öblítse le az összes szappant. 4-es program (kb. 3 perc) - Meleg (vagy Hideg) kezelés Auto Dry-jal, alacsony nyomás és C vegyszer. Vigye fel az Auto Dry -t a kocsi teljes külső felületére és hagyja hogy a víz leperegjen. 108

31 STOP - mindig fordítsa át a programkapcsolót ebbe az állásba, ha a tisztítást befejezte Habkefe, összeszerelés & szétszerelés Egy puha habkefét lehet használni az AUTO BOOSTER 2-es programja során. Az AUTO BOOSTER bal oldalán van egy tartó, amely a habkefe tárolására szolgál, amikor azt nem használjuk. A kefe egy anyás bayonett zárral van ellátva, amely csatlakoztatható a mosószár végén lévő apás bayonett zárhoz. Csatlakoztassa a kefét a mosószárhoz úgy, hogy teljesen rátolja a kefét a mosószárra és elfordítja a zárat addig, amíg a csatlakozás zár. A fenti folyamat fordítottjának végrehajtásával a kefe levehető a mosószárról. 109

32 4.2.5 Fagyvédelem cirkuláció Az AUTO BOOSTER alapfelszereltségként el van látva egy cirkulációs egységgel, ami a fagyos időszakokban a vezeték lefagyását szándékozik meggátolni. Ezen túl egy belső villamos fűtőelem védi a gépet magát a lefagyástól. Azért, hogy ez a rendszer működhessen az AUTO BOOSTER-t tilos lekapcsolni a villamos hálózatról. (lásd megjegyzés a fejezetben) Egy, az AUTO BOOSTER vázának külső oldalára szerelt hővezérelt kapcsoló bekapcsolja a cirkulációs rendszert, ha a külső hőmérséklet az előre beállított hőmérsékleti érték alá sűlyed és a gépbe nem dobtak be érméket. Így, egy külön szivattyú elkezdi cirkuláltatni az előmelegített vizet a vezetékon, permetezőfogantyún és mosószáron keresztül. A mosószárat vissza kell helyezni az AUTO BOOSTER baloldalán lévő tartójába, azért, hogy a vizet visszaforgathassa (lásd megjegyzést a as fejezetben). Ha a mosószár a tartó mellett van, akkor a cirkulált víz a földre fog spriccelni kb. 1,5l/sec mennyiségben. Egy kiegészítő termosztát található az AUTO BOOSTER belsejében, hogy bekapcsolja az elektromos fűtőelemet a szekrényben, ha a belső hőmérséklet az előre beállított érték alá sűlyed.!! MEGJEGYZÉS: A fagyvédelmi cirkuláció NEM üzemel, ha a gép szabad felhasználásban (ingyenes üzemmód) üzemel Funkcionális diagrammok A következő három funkcionális diagramm írja le az AUTO BOOS- TER működését hidegben, melegben és fagyvédelmi módban. HIDEG: 110

33 MELEG: FAGY: 111

34 5 Karbantartás Ahhoz, hogy az AUTO BOOSTER-ének a legoptimálisabb karbantartást biztosíthassa, fontolja meg, hogy Szerviz szerződés -t kössön a Nilfi sk-alto-val. Ebben az esetben az ön TRUCK BOOSTER-je mindig megelőzi majd a potenciális problémákat. Ha fkozott fi gyelmet szentel néhány dolognak, akkor az egy hosszabb élettartamú megbízható működést fog biztosítani az ön AUTO BOOSTER-ének. Következésképpen, jó ötlet, ha követi az alábbi karbantartási ütemezést. Minden időpont alapvetően egy útmutatót ad, de ha szükséges, a karbantartást ennél sűrűbben kell elvégezni. Üzemanyag Vegyszer Olaj, nagynyomású szivattyú Ellenőrizze az üzemanyag szintjét. Indítsa el a gépet és ellenőrizze, hogy az égő üzemel. Ha nem, lásd a 3.7 fejezetet. Ellenőrizze az összes vegyszertartály szintjét. Ellenőrizze az olajszintet. Töltse fel, ha szükséges. Küldjön mihamarabb egy Nilfi sk-alto technikusért, hogy kiderítse az olajfogyás okát. NAP HÉT HÓNAP ÉV TÉL Érmeválasztó Ürítse ki az érmeválasztót. X Mosófej Ellenőrizze a mosófej elhasználódását és tisztasságát. Cserélje ki, X ha szükséges. Vezeték/mosószár Ellenőrizze a vezeték és mosószár elhasználódását és tömítettségét. X Cserélje ki őket, ha szükséges. Dűzni Ellenőrizze a permet alakját. Tisztítsa ki, ha szükséges (lásd 5.5 X fejezetet) Víztartály Ürítse ki a víztartályt és tisztítsa ki. X Vegyszer / üzemanyagtartályok ki. Ürítse ki a tartályokat és tisztítsa X Vízlágyító egység (opció) Ellenőrizze a sótabletták szintjét. Ha szükséges töltse föl sótablettákkal X a sótartályt a víz szintje fölé. Vízlágyító egység Ürítse ki a sótartályt és tisztítsa ki. (opció) X Vízlágyító egység (opció) Ellenőrizze az időzítő beállítását. Állítsa be, ha szükséges (lásd fejezet) Vízszűrő Tisztítsa ki a vízszűrőt (lásd 5.4 fejezet) Üzemanyagszűrő Cserélje ki az üzemanyagszűrőt (lásd 5.6 fejezet). Mosószár tartó Ellenőrizze a mosószár tartót, nem tartalmaz-e idegen testeket. Fagyvédelem Ellenőrizze, hogy a gép fűtőegysége elindul-e és a víz átfolyik-e a mosószáron, ha a hőmérséklet 4 C alá esik. MEGJEGYZÉS: a fűtőegység felülete nagyon forró lehet! X X X X X X X X 112

35 Leürítő nyílás Külső termosztát Zárak Gép Ellenőrizze a mosólemez leeresztő nyílását. Egy száraz ruhával tisztítsa meg a külső termosztátot az első ajtó felső részénél. Kenje be a zárakat savmentes olajjal. Ellenőrizze a gép funkcióit, fizetőrendszerét, vegyszereket, meleg/hideg kapcsolót, vezetékot, kefét, mosószárat. X X X X 5.1 Érmeválasztó Lásd fejezetet. 5.2 Üzemóra számláló Az ön AUTO BOOSTER-je egy beépített üzemanyag-számlálóval rendelkezik, amelyen követhetjük a gép üzemelési óraszámát. A programkapcsolót (3) 1-es pozícióba állítva, a szivattyú és égő üzemóráit mutatja ill. a szoftver verziószámát. + - A programkapcsolót (3) 2-es pozícióba állítva, a különböző vegyszerekkel működő üzemórák számát mutatja. A programkapcsolót (3) 3-as pozícióba állítva, az összesített indítások számát fogja mutatni. A programkapcsolót (3) 4-es pozícióba állítva, a kijelző az összes fi zetett percek számát fogja mutatni. Ezeket az értékeket csak akkor mutatja, ha nincs érme bedobva a gépbe. 5.3 Olaj Az Ön AUTO BOOSTERE fel van szerelve egy elektronikus olajérzékelő -vel, mely fi gyeli a nagynyomású szivattyú kenőolajának a szintjét. Ha az olajszint (hibás üzem vagy elhasználódás miatt) egy minimális szint alá csökken, a szivattyú leáll és a kijelző a következőt mutatja: Alacsony olajszint a szivattyúban

36 Az olajtartály feltöltése lehetséges, de mihamarabb hívjon egy Nilfi sk-alto szerviz-technikust, hogy kiderítse az olajfogyás okát. Védje a környezetet A fáradt-olajat és az olajlerakódást el kell távolítani az utasításoknak megfelelően. 5.4 Vízszűrő A szennyeződések nagynyomású szivattyúba kerülésének megelőzése érdekében a víztartály, a kisnyomású és a nagynyomású szivattyú bemenetére egy vízszűrő van szerelve. A víz tisztaságától függően a szűrőt rendszeres időközönként tisztítani kell. A szűrőt a hollandi anya / csatlakozó (1) meglazításával lehet levenni. Ha a szűrőt (2) szennyeződések tömítik el, a gép vízhiány miatt fog leállni. A kijelző ekkor Alacsony vízszint E10 üzenetet jelez. MEGJEGYZÉS: ne felejtse el elzárni a vizet a szűrő tisztítása előtt. 5.5 A nagynyomású dűzni(fuvóka) tisztítása A dűznibe kerülő szennyeződések a szivattyú nyomásának üzemi nyomás szintje alá csökkenését okozzák, ezért a dűzni tisztítása azonnal szükségessé válik. 1. Állítsa le a tisztítót és kapcsolja szét a szóró fejet a géptől a gyorscsatlakozó csavarjának meglazításával. 2. Tisztítsa meg a dűznit a tisztítóeszközzel. Fontos: CSAK A SZÉTKAPCSOLT SZÓRÓFEJEN HASZNÁLJA A TISZTÍTÓESZ- KÖZT. 3. Öblítse át vízzel áramlási iránnyal ellentétesen a szórófejet. 4. Hogyha a nyomás még mindig túl magas ismételje meg az 1-3 pontokat. 114

37 5.6 Üzemanyagszűrő Nyissa ki az ajtót, hogy hozzáférjen az üzemanyag-szivatytyúhoz. Tisztítsa meg a szűrőt: 1. Csavarja le a szűrőházat (1). 2. Tisztítsa meg/cserélje ki az üzemanyagszűrőt (2). 3. Kezelje a tisztitófolyadékot / sérűlt szűrőt az érvényben lévő előírásoknak megfelelően. 5.7 Veszélyes hulladék A melegvizes nagynyomású mosó tartalmaz olyan alkatrészeket, melyeket, ha eldobunk, szennyezheti a környezetet. Ezek az alkatrészek a következők: Olaj, festett/galvanizált alkatrészek, műanyagok/műanyaggal bevont alkatrészek. Ezért fontos, hogy betartsuk a veszélyes anyagok kezelésére vonatkozó törvényeket, amikor tartalék alkatrészeket cserélünk vagy eldobjuk a nagynyomású melegvizes mosó alkatrészeit. Ajánlott, hogy az ilyen alkatrészeket elvigyük olyan helyekre vagy olyan cégekhez akiknek engedélyezett az ilyen típusú anyagok megsemmisítése. 115

38 6 Hibaelhárítás Ön a legjobb minőségű terméket választotta és ezért a legjobb szolgáltatást érdemli. Az AUTO BOO- STER egy hibafelderítő rendszer -rel rendelkezik, amely leállítja az AUTO BOOSTER-t ha olyan hiba adódik, amely azonnali beavatkozást igényel. Az ellenőrző ablakban lévő kijelző (12) mutatja a hibajelenség természetét. Annak ellenére, hogy a felhasználó kijavíthatja ezen hibák egy részét, érdemes feljegyezni a hiba kódját és kapcsolatba lépni a legközelebbi Nilfi sk-alto szervizszolgálatot. A szükségtelen szervíztevékenység elkerülése végett célszerű ellenőrizni az alábbí a fejezetet, mielőtt a szervizszolgálatot felhívjuk. 6.1 Általános hibaelhárítás Jelenség Ok Beavatkozás A gép nem indul (nincs hibajelzés) > Egy olvadóbiztosíték kiolvadt Cserélje ki az olvadóbiztosítót. > Kikapcsolt betáp Csatlakoztassa az elektromos hálózathoz. Kiolvadt olvadóbiztosító > Betáp nem felel meg a gép áramfogyasztásának Betápot változtassa meg a gép áramfelvételének megfelelően. Cserélje ki az olvadóbiztosítót. Az üzemi nyomás alacsony > Dűzni örvénylés Cserélje ki a dűznit. Nincs vegyszer > Rossz mosószár > Eltömődött dűzni > Vegyszertartály üres Cserélje ki a mosószárat (lásd: fejezet). Tisztítsa ki a dűznit (lásd 5.5 fejezet). Töltse fel vegyszerrel. > Vegyszerszűrő eltömődött Tisztítsa ki a szűrőt. Túl sok vegyszer > Rossz adagolás Olvasson a javasolt adagolásról (lásd fejezet). Üzemi nyomás ingadozik > Levegős a rendszer Légtelenítse a rendszert (lásd 3.7 fejezet). Nincs üzemi nyomás A gép elindul, majd megáll 116 > Vegyszertartály üres > Vízszűrő eltömődött > Dűzni eltömődött > Nincs bemenő víz > Bemenő vízszűrő eltömődött > Szivárgó vezeték/cső/permetezőkar > Vízhiány Töltse fel vegyszerrel. Tisztítsa meg a szűrőt (lásd 5.4 fejezet). Tisztítsa ki a dűznit (lásd 5.5 fejezet). Ellenőrizze, hogy a bejövő víz csapja nyitva van-e. Ellenőrizze, hogy a bejövő vízhálózat a kívánalmaknak megfelelő-e (lásd 3.4. fejezet). Tisztítsa meg a szűrőt (lásd 5.4. fejezet). Szüntesse meg a szivárgást. Ellenőrizze a vízhálózatot nyitva van? Elég a nyomás? Ellenőrizze és tisztítsa meg a bemenő szűrőt (lásd 5.4. fejezet).
