2 AZ IGAZI kompromisszumok nélkül Erős ELLENÁLL A LEGDURVÁBB KÖRÜLMÉNYEKNEK Továbbfejlesztett kapcsolódás az ütközőgyűrű és az idomtest között a nagyobb teherbírásért és ütésállóságért. Új kialakítású idomtest és rozsdamentes préshüvely az erős igénybevétel mellett is nagyszerű stabilitásért. Az Uponor új rézötvözete, valamint a több mint 20 éve bizonyító PPSU alapanyag az Uponor esetében ellenállóbbá teszi az idomokat a lágy vízzel, valamint az alacsony kalcium és a magnézium ionkoncentrációval szemben Vízzel érintkező anyaga szerepel a 4MS pozitív listáján. Emberi fogyasztásra szánt vízzel való érintkezésre jóváhagyott anyag. Az -hoz felhasznált valamennyi nyersanyag különösen korrózióálló. 2 Biztonságos BIZTOSÍTJA A TÖKÉLETES PRESSZELÉST Az új rozsdamentes acél horonykialakítás gondoskodik az Uponor U-profil préspofák soha nem látott precizitású rögzítéséről. Az idomot lehetetlen helytelen pozícióban lepréselni. Jól látható átmérő jelölés - gyors felismerés Még sötét és nehéz építési körülmények között is könnyen és gyorsan beazonosíthatja az idom szükséges méretét. A présjelzés világos színkódolása és nagyméretű számozása könnyen felismerhető még nagy távolságból is. A préspofák színkódolása megadja, hogy melyik szerszámot kell használni. Egyedülálló présjelzés a rozsdamentes acél préshüvelyen Lehetővé teszi a préselés biztonságos ellenőrzését. A présjelzés (fólia) eltávolítható, amint a kötés biztonságos. Nyomáspróba biztos Az idom szivárogni kezd, ha nincs megfelelően lepréselve, már alacsony nyomáson is. EGYSZERŰ MEGKÖNNYÍTI A TERVEZÉST ÉS A KIVITELEZÉST Új, digitálisan megtervezett idomkialakítás Akár 60%-kal kisebb nyomásveszteség Kötés gyors lépésben, így gyorsabb a kivitelezés is. Nem kell sorjázni és kalibrálni. 00%-ban kompatibilis minden létező, korábbi Uponor alkatrésszel (rendszerelemmel). 4 OKOS AZONNAL ELÉRHETŐ INFORMÁCIÓK QR kóddal azonnal elérhető információk: 24 órában elérhető háttértár projekt adatbázis Terméklista készítés küldési lehetőség 2 l Uponor Műszaki adatlap

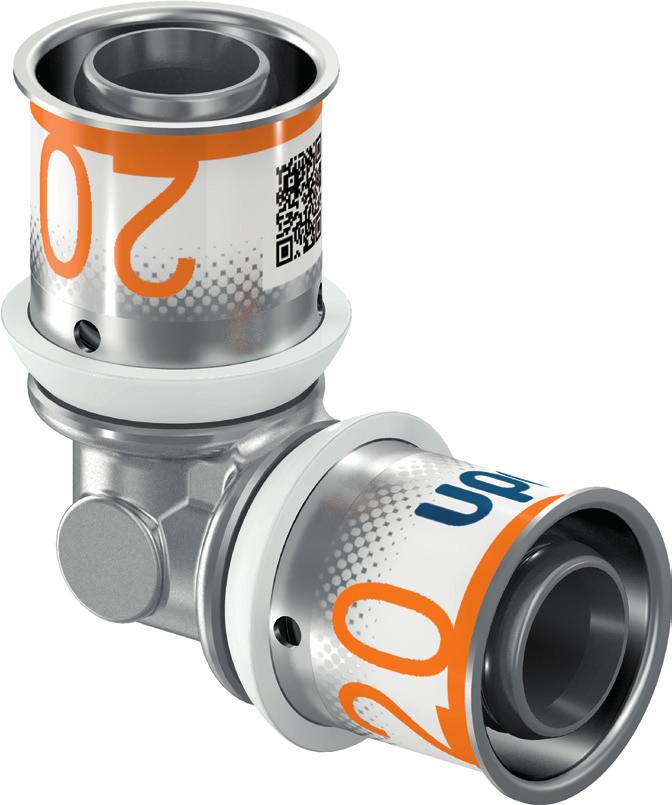

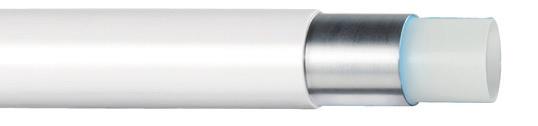

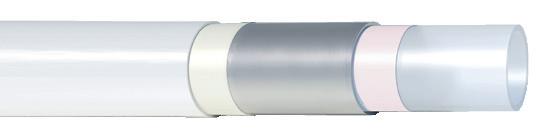

3 Az idomok jellemzői Rendszeridomok Méret d x s [mm] Kompatibilis csővezetékek Cinkkiválás-mentes réz Kompozit PPSU 6 x 2 Uni Pipe /MLC 20 x 2,25 Uni Pipe /MLC 25 x 2,5 Uni Pipe /MLC 2 x Uni Pipe /MLC Tulajdonságok Színkód Betekintő/ellenőrző nyílás Nyomásjelző kettős ellenőrzés funkcióval Nem kell sorjázni Nem kell kalibrálni Nyomáspróba biztos Nagy átfolyású kialakítás Információs portál hozzáférés QR-kóddal Cinkkiválás-mentes réz idomtest rozsdamentes acél préshüvellyel PPSU idomtest rozsdamentes acél préshüvellyel Egy új Uponor színvonal a többrétegű rendszerekhez Uponor Uni Pipe Uponor MLC Uponor Uponor Műszaki adatlap l

4 Szerelési útmutató Uni Pipe MLC 4 25 mm 2 2 mm 2 opcionális 25 5 mm 6 2 mm PPSU UP0 UP75 UP75 EL UPP Mini2 Mini PPSU 4 l Uponor Műszaki adatlap

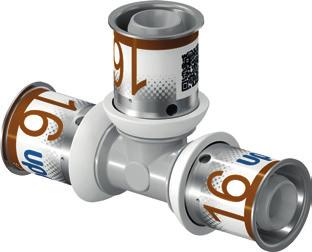

5 Alkalmazási területek Az Uponor idom alkalmazható mindenféle vízvezetéki rendszerekben, mint pl. lakóingatlanokban, közés kereskedelmi épületekben. Az Uponor Uni Pipe és Uponor MLC egész Európában rendelkezik rendszertanúsítvánnyal ivóvizes felhasználásra. Az alkalmazható fűtésre és hűtésre is. Ivóvíz: A tartós üzemi hőmérséklet-tartománya 0 C-tól 70 C-ig terjed, a maximális üzemi nyomása 0 bar. A rövid idejű meghibásodási hőmérséklete 95 C, 00 órán keresztül. (Az élettartama alatt.) Fűtés: A tartós üzemi hőmérséklet-tartománya legfeljebb 80 C-ig terjed, a maximális üzemi nyomása 0 bar. A rövid idejű meghibásodási hőmérséklete 00 C, 00 órán keresztül. (Az élettartama alatt.) PPSU műanyag termékpaletta Uponor PPSU könyök 029 PPSU Könyök db 00 PPSU Könyök db 0 PPSU Könyök db 02 PPSU Könyök db Uponor PPSU toldó idom 0 PPSU Toldó db 04 PPSU Toldó db 05 PPSU Toldó db 06 PPSU Toldó db Uponor PPSU szűkítő idom 07 PPSU Szűkítő db 08 PPSU Szűkítő db 09 PPSU Szűkítő db 040 PPSU Szűkítő db Uponor PPSU T-idom 044 PPSU T-idom db 045 PPSU T-idom db 046 PPSU T-idom db 047 PPSU T-idom db Elérhető 209 szeptembertől Uponor PPSU szűkített T-idom 048 PPSU T-idom db 049 PPSU T-idom db 050 PPSU T-idom db 05 PPSU T-idom db 052 PPSU T-idom db 05 PPSU T-idom db 054 PPSU T-idom db 055 PPSU T-idom db 056 PPSU T-idom db 057 PPSU T-idom db 058 PPSU T-idom db 059 PPSU T-idom db 060 PPSU T-idom db 06 PPSU T-idom db Uponor Műszaki adatlap l 5

6 termékpaletta Elérhető 209 áprilistól Uponor külső menetes idom /8 km 0 db /2 km 0 db /4 km 5 db /2 km 0 db /4 km 0 db km 0 db /4 km 5 db km 5 db km 5 db /4 km 5 db Uponor belső menetes idom /2 bm 0 db /2 bm 5 db /4 bm 0 db bm 20 db /4 bm 5 db bm 5 db bm 5 db /4 bm 5 db Uponor könyök idom db db db db Uponor külső menetes könyök idom /8 km 0 db /2 km 0 db /2 km 0 db /4 km 0 db /4 km 5 db km 5 db km 5 db Uponor belső menetes könyök idom /2 bm 0 db /2 bm 0 db /4 bm 0 db /4 bm 5 db bm 5 db bm 5 db Uponor 45 -os idom db db Uponor toldó idom db db db db Uponor szűkítő idom db db db db db Uponor T-idom db db db db Uponor szűkített T-idom db db db db db db db db db db db db db db db db db db Uponor külső menetes T-idom /2 km-6 0 db /4 km-25 5 db /4 km-2 5 db Uponor belső menetes T-idom /2 bm-6 0 db /2 bm-20 5 db /4 bm-20 0 db /2 bm-25 5 db /4 bm-25 5 db /2 bm-2 5 db /4 bm-2 5 db 6 l Uponor Műszaki adatlap

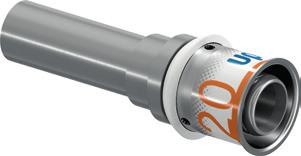

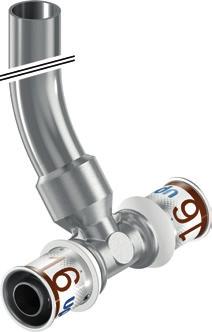

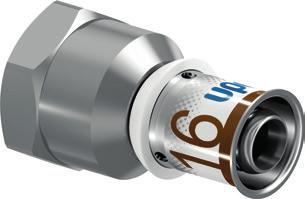

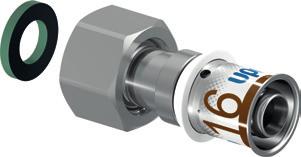

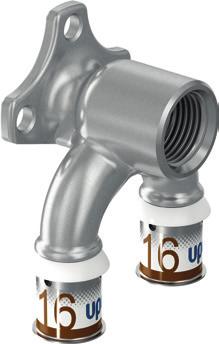

7 termékpaletta Uponor hollandis idom /8 db /2 db /4 db /2 db /4 db /4 db db /4 db db /4 db Uponor hollandis könyök idom /8 db /2 db /2 db /4 db Uponor réz-ötrétegű átmeneti idom CU 0 db CU 0 db CU 0 db CU 20 db CU 0 db CU 5 db CU 5 db CU 5 db CU 5 db Uponor véglezáró kupak db db db db Uponor átmenő U-falikorong /2 bm-6 5 db /2 bm-20 5 db /2 bm-6 5 db /2 bm-20 5 db Uponor falikorong, hosszú menettel /2 bm 0 db /2 bm 0 db Uponor falikorong, XL menettel /2 bm 0 db /2 bm 0 db Uponor átmenő 90 -os falikorong /2 bm-6 0 db /2 bm-20 0 db Uponor előre szerelt falikorong /2 bm 80mm 5 db /2 bm 50mm 5 db Uponor előre szerelt falikorong Rp/2 bm c/c5mm 5 db Rp/2 bm c/c50mm 5 db Uponor réz-ötrétegű könyök idom CU l=50mm 20 db CU l=50mm 20 db CU l=50mm 20 db CU l=000mm 20 db CU l=250mm 20 db Uponor réz-ötrétegű T-idom CU-6 l=50mm 20 db CU-20 l=50mm 20 db Uponor falikorong /8 bm 0 db /2 bm 0 db /2 bm 0 db /4 bm 5 db /4 bm 5 db Uponor Műszaki adatlap l 7

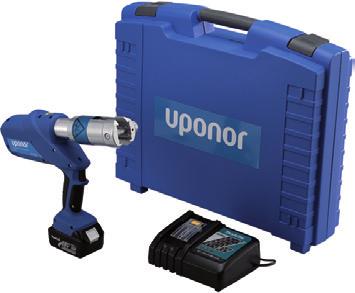

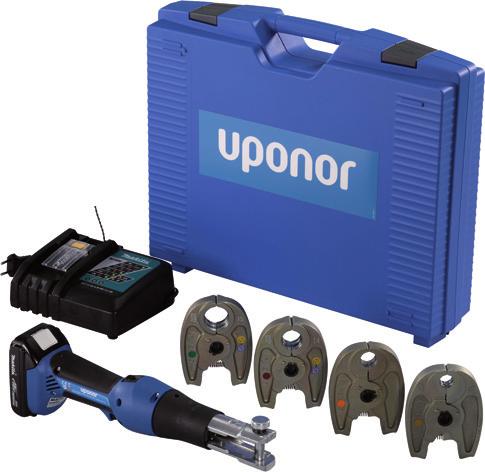

8 ress ist kompatibel zum Uponor Verbundohrsystem und Werkzeugen seit 200 -Press Werkzeugkonzept Farbcode dimensionsabhängig lista Uponor préspofák/ Kompatibilitási 2 Wartungsaufkleber külső présszerszámok U2 20 G245 ress ist kompatibel zum Abmessung Uponor Verbundohrsystem und Werkzeugen 2 seit Press Werkzeugkonzept Farbcode dimensionsabhängig Farbcode Uponor dimensions- présszerszámok Készülék típusa abhängig Megnevezés Leírás 6-tól 2-es típusig 2 Wartungsaufkleber Viega U2 új 2. típus 2. típus, tal kezdődő sorozatszámok; menet a csapszabályozó oldalán 2 Wartungsaufkleber Igen 20 G245 ress ist kompatibel zum Mannesmann régi Abmessung Uponor Verbundohrsystem und EFP típus; Fejanya nem forgatható2 Werkzeugen seit 200 Igen Abmessung Mannesmann 2 régi EFP 2 típus; Fejanya forgatható Igen Geberit új PWH 75 típus; kék hüvelytakarós préspofakészlet Igen Farbcode dimensionsabhängig Farbcode dimensions- Novopress ECO /ACO Igen U2 Novopress ACO 20 / ACO 202 / ACO 20 abhängig Igen Novopress 2 Wartungsaufkleber ECO 20 / ECO 202 / ECO 20 Igen U2 2 Wartungsaufkleber 20 G245 Novopress Abmessung AFP 20/EFP 20 2 Igen Novopress AFP 202/EFP 202 AbmessungIgen 2 Ridge Tool/Von Arx Ridgid RP00/Viega PT2 H Igen Ridge Tool/Von Arx Ridgid RP00 B/Viega PT AH Igen U2 Ridge Tool/Von Arx Viega PT EH Igen Ridge Tool/Von Arx Ridgid RP 0B/Ridgid RP 0S Igen nor Pressbacken MLC UPP mit Uponor Pressbacken MLC Mini KSP0 Ridge Tool/Von Arx Ridgid RP 0C/Viega Pressgun 4E Igen upressmaschine UPP mit Akkupressmaschine Mini 2 Ridge Tool/Von Arx Ridgid RP 0B/Viega Pressgun 4B Igen Ridge Tool/Von Arx Viega Pressgun 5B Igen Rems REMS Accu-Press ACC (5704 cikkszám) Igen Rems U2 REMS Power-Press ACC ( cikkszám) Igen Milwaukee Milwaukee M8 HPT Igen bcode nor Pressbacken / Werkzeugkonzept KlaukeMLC UPP mit UAPL + UAP2 + UNP2 Uponor Pressbacken MLC Mini KSP0 Igen upressmaschine Hilti UPP NPR 02 IE-A22 (soros), NPR mit 02 Akkupressmaschine PE-A22 (pisztoly) Mini 2 2 Igen Farbcodierung auf den Uponor Fittings und den nor Pressbacken signalisiert zugehörige Dimensionen. Teljes mértékben kompatibilis visszafelé a 2002-től kapható Uponor Pressbacken MLC Mini KSP0 Uponor többrétegű műanyag mit csővezetékekkel Akkupressmaschine Mini és szerszámokkal 2 bcode nor Pressbacken / Werkzeugkonzept MLC UPP mit upressmaschine UPP Farbcodierung auf den Uponor Fittings und den nor Pressbacken signalisiert zugehörige Dimensionen. U2 20 G245 bcode / Werkzeugkonzept 2 UPP Mini KSP0 Méretfüggő színkódolás 2 Szervizcímke Méret Farbcodierung auf den Uponor Fittings und den nor Pressbacken signalisiert zugehörige Dimensionen. Méretfüggő színkódolás 2 Szervizcímke 2 Méret 0 l Technisches Datenblatt Uponor 8 l Uponor Műszaki adatlap 0 l Technisches Datenblatt Uponor Uponor tool UP0 Uponor tool Mini Farbcode dimensionsabhängig 2 Wartungsaufkleber Abmessung Színkód / Szerszámtípus A présjelzés világos színkódolása könnyen felismerhető még nagy távolságból is. A préspofák színkódolása 25 megadja, hogy melyik szerszámot kell használni

9 Zeta értékek listája Fém idomok PPSU idomok Zeta értékek ζ Zeta értékek ζ DN 2 DN 5 DN 20 DN 25 DN 2 DN 5 DN 20 DN 25 Méretek OD d a mm Méretek OD d a mm Elágazás; az áramlás szétválik TA 7,4 5,2 4,7,4 Elágazás; az áramlás szétválik TA 6,5 8,8 7,4 5,8 Egyenes áramlás szétválásnál TD 2,,2, 0,7 Egyenes áramlás szétválásnál TD 4,4 2,8 2,4,2 Ellenirányú áramlás szétválásnál TG 7,6 5,4 5 4, Ellenirányú áramlás szétválásnál TG 7, 9, 7,9 6,2 Áramlás egyesül TVA,2 8, 7,7 6,7 Áramlás egyesül TVA 29, 5,7 5,6 0,6 Egyenes áramlás egyesítésnél TVD 26,4 2,2 7, 4,7 Egyenes áramlás egyesítésnél TVD 58,2 2,7 0,4 20,9 Áramlás egyesül TVG 8 2, 0,6 7,9 Áramlás egyesül TVG 6 8, 6,2,5 Prés sarokív B90 4, 2,6 2,2,6 Prés sarokív B Prés könyök W90 7, 5, 4,2, Prés könyök W90 0,4 5, 4,, Prés 45 könyök W ,, Prés 45 könyök W Szűkítő idom RED -,6 0,7, Falikorong WS 6,5 4,,4 - Szűkítő idom RED Falikorong WS Dupla sarokszelep; az áramlás egyesül WSD 6, 4,2,9 - Dupla sarokszelep; az áramlás egyesül WSD Dupla sarokszelep szétválásnál WSA 4, 4,2 5,5 - Dupla sarokszelep szétválásnál WSA Toldó idom K,9 0,8 0,5 Toldó idom K,4,7,6 0,8 A zeta értékek a DIN szerint kalkulálva. Uponor Műszaki adatlap l 9

10 Nyomásesés-diagram ivóvízre Hideg víz csővezeték méretezése 0 C-os víz térfogatárama.000,0 R csősúrlódási ellenállás [mbar/m] 00,0 0,0,0 v = 0, m/s 0, 0,0 0,,0 0,0 00,0 Vs csúcs-térfogatáram [l/s] 0 l Uponor Műszaki adatlap

11 Számítási alapadatok fűtésre - Meleg víz csővezeték méretezési táblázat Vízhőmérséklet 70 C Előremenő hőmérséklet 80 C Visszatérő hőmérséklet 60 C Nyomásveszteség átváltási tényezők 90 C 80 C 70 C 60 C 50 C 40 C 0 C 20 C 0,95 0,98,00,02,05,0,4,20 6 x 2 20 x2,25 25 x 2,5 2 x DN 2 DN 5 DN 20 DN 25 V/l = 0, l/m V/l = 0,9 l/m V/l = 0, l/m V/l = 0,5 l/m Q m v R Q m v R v R v R W kg/h m/s Pa/m W kg/h m/s Pa/m m/s Pa/m m/s Pa/m 200 8,6 0,02, ,2 0,26 66, 0,6 9,8 0,09 5,7 00 2,9 0,0 2, ,8 0,29 8, 0,8 24, 0,0 7, ,2 0,04 4, , 0,2 97,6 0,9 29,2 0,2 8, ,5 0,05 6, ,8 0,6 5, 0,2 4,4 0, 9, ,8 0,06 8, ,4 0,9 4,2 0,2 40,0 0,4, , 0,08, ,9 0,42 54,4 0,25 46,0 0,5, 800 4,4 0,09 4, ,4 0,45 75,8 0,27 52,4 0,6 5, 900 8,8 0,0 7, ,0 0,49 98,4 0,29 59, 0,7 7, , 0, 20, ,5 0,52 222, 0, 66, 0,8 9, ,4 0,2 24, ,0 0,55 247, 0, 7,5 0,20 2, ,7 0, 28, ,6 0,58 27,2 0,5 8, 0,2 2, ,0 0,4 2, , 0,62 00,5 0,7 89, 0,22 25, , 0,5 6, ,6 0,65 28,9 0,9 97,8 0,2 28, ,6 0,6 4, ,2 0,68 58,4 0,4 06,5 0,24 0, ,9 0,7 45, ,7 0,7 89,0 0,4 5,6 0,25, ,2 0,8 50, ,2 0,75 420,8 0,45 24,9 0,27 5, ,5 0,9 56, ,7 0,78 45,6 0,47 4,7 0,28 8, ,8 0,2 6, , 0,8 487,6 0,49 44,7 0,29 4, , 0,22 67, ,8 0,84 522,6 0,5 55,0 0,0 44, ,4 0,2 7, , 0,88 558,7 0,5 65,7 0, 47, ,7 0,24 79, ,9 0,9 595,8 0,55 76,7 0,2 50,7 2.00,0 0,25 85, ,4 0,94 64,0 0,56 87,9 0, 5, , 0,26 9, ,9 0,97 67,2 0,58,5 0,5 57, ,7 0,27 98, ,5,0 7,5 0,60 2,4 0,6 60, ,0 0,28 05, ,0 0,62 22,6 0,7 64, , 0,29 2, ,5 0,64 26, 0,8 67, ,6 0,0 9, , 0,66 248,9 0,9 7, ,9 0, 27, ,6 0,68 262,0 0,40 75, ,2 0,2 5, , 0,70 275,4 0,4 78,8.00,5 0,4 4, ,7 0,72 289, 0,4 82, ,8 0,5 5, ,2 0,74 0,0 0,44 86, , 0,6 59, ,7 0,76 7, 0,45 90, ,4 0,7 68, ,2 0,78,9 0,46 94, ,7 0,8 76, ,8 0,80 46,7 0,47, ,0 0,9 85, , 0,82 6,9 0,48 0, , 0,40 94, ,8 0,84 77, 0,50 07, ,6 0,4 20, ,4 0,86 9,0 0,5 2, ,9 0,42 2, ,9 0,88 409,0 0,52 6, ,2 0,4 222, ,4 0,90 425, 0,5 2, ,6 0,44 22, ,0 0,92 44,8 0,54 26, ,9 0,45 242, ,5 0,9 458,7 0,55, ,2 0,47 252, ,0 0,95 475,8 0,56 5, ,5 0,48 26, ,6 0,97 49,2 0,58 40, ,8 0,49 27, ,6,0 528,8 0,60 5, , 0,50 284, ,7 0,62 6, ,4 0,5 295, ,7 0,65 72, ,7 0,52 06, ,8 0,67 8, ,0 0,5 7, ,9 0,69 94, , 0,54 29,.000 4,9 0,7 206, ,8 0,60 88, ,0 0,74 28, ,4 0,65 45, , 0,76 20, ,9 0,70 52, , 0,78 24, ,4 0,76 594, ,2 0,8 255, ,0 0,8 670, ,2 0,8 269, ,5 0,87 75, , 0,85 282, ,0 0,92 86, ,4 0,88 296, ,6 0,97 925, ,4 0,90 0, ,,0 07, ,5 0,92 24, ,6 0,94 9,2 Q = hőteljesítmény ,6 0,97 54, m = tömegáram ,7 0, 69, v = sebesség ,7,0 84,8 R = csősúrlódás ,8,04 400,5 Uponor Műszaki adatlap l

12 Egészségügyi követelmények a termékkel szemben: Uponor réz idomok esetén: Uponor PPSU idomok esetén: ) A termékkel érintkező emberi felhasználásra szánt víz hőmérséklete közegészségügyi szempontból a 65 C-ot nem haladhatja meg. 2) A termék tisztítása/fertőtlenítése során használt vegyszerekre vonatkozóan a 20/200 (X.25.) Kormányrendeletben, illetve a 8/200. (VII.7) ESzCsM-FVM-KvVM együttes rendeletben leírtak a mérvadóak. ) A termék tisztítását és vízellátó hálózat kialakítását az EN szabvány alapján kell elvégezni. 4) A terméket tartalmazó csőszakaszt a használatbavétel előtt legalább egy napra ivóvízzel, illetve használati melegvízzel fel kell tölteni, az öblítővizet a csatornába kell engedni, azt háztartási célra felhasználni nem szabad. Csak ezután szabad megkezdeni a tárgyi termék rendeltetésszerű használatát. ) A termékkel érintkező emberi felhasználásra szánt víz hőmérséklete közegészségügyi szempontból a 70 C-ot nem haladhatja meg. 2) A termék tisztítása/fertőtlenítése során használt vegyszerekre vonatkozóan a 20/200 (X.25.) Kormányrendeletben, illetve a 8/200. (VII.7) ESzCsM-FVM-KvVM együttes rendeletben leírtak a mérvadóak. ) A termék tisztítását és vízellátó hálózat kialakítását az EN szabvány alapján kell elvégezni. 4) A terméket tartalmazó csőszakaszt a használatbavétel előtt legalább egy napra ivóvízzel, illetve használati melegvízzel fel kell tölteni, az öblítővizet a csatornába kell engedni, azt háztartási célra felhasználni nem szabad. Csak ezután szabad megkezdeni a tárgyi termék rendeltetésszerű használatát. 5) Tekintettel arra, hogy a melegvíz fémoldó képessége nagyobb, ajánlott mind a főzéshez, mind az iváshoz hideg vizet használni, melegvíz szükséglet esetén azt felmelegítve fogyasztani. 6) A termék ólomcsövet tartalmazó vezetékhálózatba történő beépítése esetén növelheti az ólomkioldódás kockázatát, így nem javasoljuk a termék ilyen rendszerekben történő alkalmazását. 2 l Uponor Műszaki adatlap
