Ipari Vákuumkemence Hőelemek - 40-es és 41-es Típus

Átírás

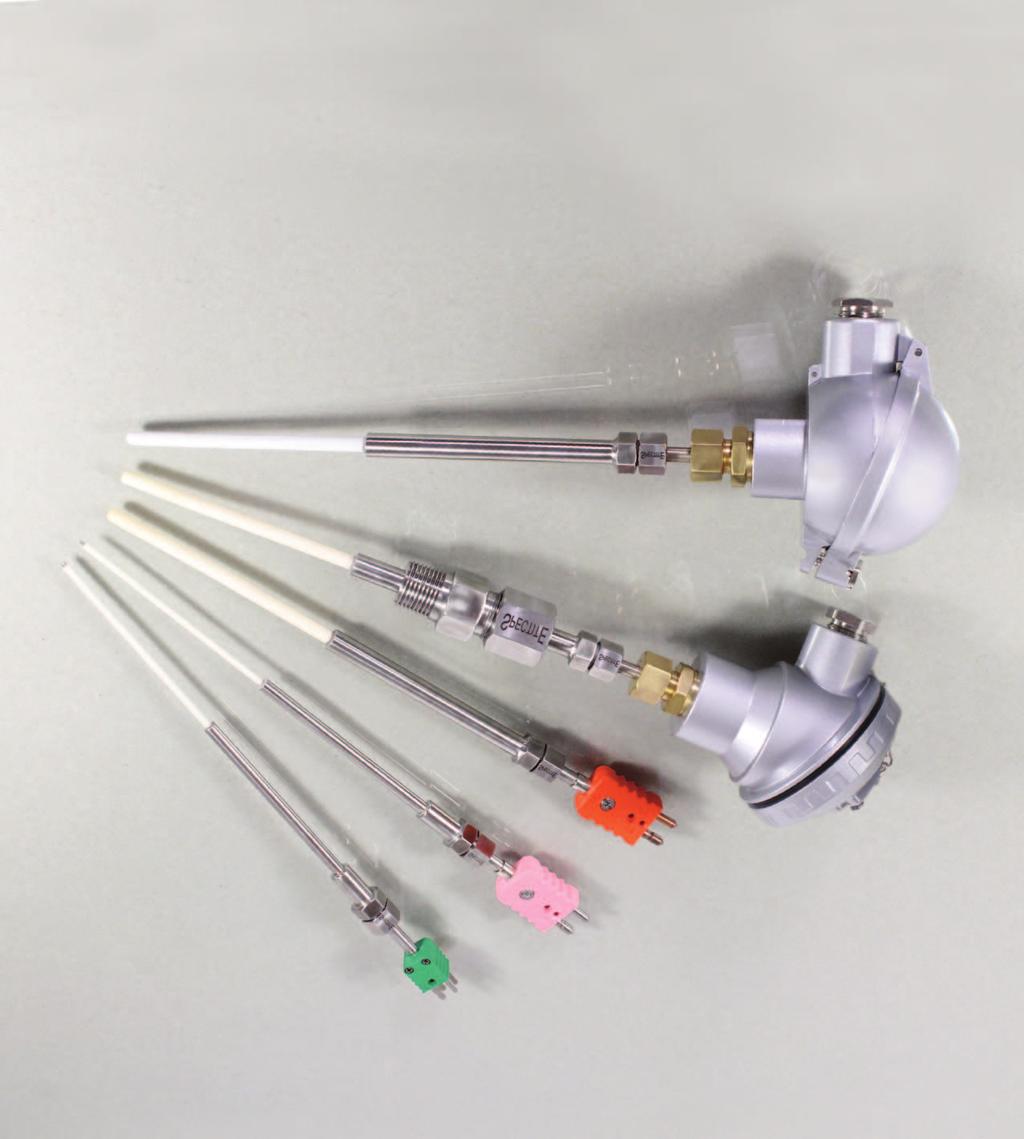

1 Ipari Vákuumkemence ek - 40-es és 41-es Típus Kerámia-szigetelt hőelemek beépített pectite vákuumos tömítéssel. Magas hőmérsékletre (akár 1600 C), vákuumban történő használatra. Többféle méret és kialakítás, a különféle vákuumkemencék igényeinek megfelelően. TC Kft. a Hőmérséklet-érzékelés, -mérés és -szabályzás szolgálatában

2 40-es és 41-es Típus Ipari Vákuumkemence ek Kerámia Burkolatú Vákuumos ek A 40/41-es Típusú hőelemek belül pectite tömítéssel rendelkeznek, ideálisak vákuumkemencékben való használatra. A pectite egészen 5 x 10-6 Pa-ig használható, igen alacsony szivárgási veszteséggel (jobb mint 1x10-6 scc/sec, 1 Atm mellett 20 C-on). Minden ismert szabványnak és tűrésnek való megfelelőséget UKA kalibrálási szolgáltatásunk iránti igény biztosít (zekció 8). implex és duplex kialakításban. A tartónyak rögzítéséhez fittingek széles választéka áll rendelkezésre. Vákuum tömítés 5 x ig Alacsony szivárgási veszteség A vezetőket tömítő pectite a burkolat törése esetén is fenntartja a vákuumot zéles üzemi hőmérséklet-tartomány, egészen 1600 C-ig Beszereléshez számtalan rögzítési megoldással implex Duplex kialakításban Opcionálisan UKA és In-House kalibrálással így megfeleltetve a legtöbb nemzetközi és ipari szabványnak Többféle felcímkézési lehetőség a könnyű visszakövethetőség érdekében Tartónyak anyaga alapból 316-os rozsdamentes acél 40-es Típus: Kerámia Burkolatú Vákuumkemence földeletlen melegponttal Tipikus 40-es Típusú Kerámia hőelem 3P11-es fejjel 40-es Típus: Kerámia Burkolatú Vákuumkemence földeletlen melegponttal Tipikus 40-es Típusú Kerámia hőelem standard dugóval 41-es Típus: Kerámia Burkolatú Vákuumkemence földeletlen melegponttal Tipikus 41-es Típusú szabadon álló melegpontú kerámia hőelem standard dugóval 1 Használati Tartomány (állandó) (rövid idejű) 2 Védőburok anyaga Üzemi Jellemzők Max. Hőmérséklet K Nikkel Króm / Nikkel Alumínium C C N Nicrosil / Nisil C C R Platina-13% Ródium / Platina C C IAP Porcelán Nem nemesfém hőelemekhez ideális. Hőtágulási együtthatója igen alacsony, így kiváló a hősokkal szembeni ellenálló képessége. Nagy szilárdság jellemzi, és igen ellenálló a salakkal és folyadékokkal szemben. Ideális a használatuk égetőkemencékben, ahol a szennyezettséggel szemben támasztott követelmények eleve kizárják a fémburkolat használatának lehetőségét. Vízszintes beépítésnél és magas hőmérsékleten való használat esetén támasztékra van szükség C Platina-10% Ródium / Platina C C B Platina-30% Ródium / Platina 6% Ródium C C IRA Alumina Nemesfém hőelemekhez ideális magas hőmérsékletre. Megfelelő a hősokkal szembeni ellenálló képessége és nagyon jól ellenáll a vegyszereknek. Nagy ellenállást mutat lúgokkal és más oldószerekkel szemben, hasznos redukáló karbonképző közegben C tandard Méretek 3 Kerámiaburkolat Átmérő '' Tartónyak Átmérő '' Típus 3.0mm 6.0mm 41 (csak simplex) 3.5mm 6.0mm 41 (csak duplex) 4.0mm 6.0mm mm 10.0mm mm 12.0mm mm 15.9mm mm 15.9mm 40 4 Melegpont Kialakítása PF 5 WBPA WBTA WBPB WBTB Fémnyak Rögzítési Módok Megnevezés Anyag Menet Ábra Vákuumos Tömítőszerelvény (alapból) Viton tömítéssel Hegesztett, Fixre Állított Menetes Csonk 1/4 BPT 1/2 BPT 1 BPT 1 BPT PCTIT 2I Földeletlen (40-es Típus) A melegpont elektromosan el van szigetelve a védőburkolattól ( 2ID ha Duplex kialakításra van szükség) KFW KFW - Hegesztett KF Vákuumos Perem Nincs PCTITT T 2X zabadon Álló (41-es Típus) A leggyorsabb beállású, főleg levegő hőmérsékletének mérésére ( 2XD ha Duplex kialakításra van szükség) CFW CFW - Hegesztett CF (ConFlat) Vákuumos Perem Nincs 2 TC Méréstechnikai Kft., Tel: mail: info@tckft.hu Web:

3 PCTITT PCTITT 6 Ipari Vákuumkemence ek 40-es és 41-es Típus Kimeneti Csatlakozások Ábra pecifikáció Ábra pecifikáció tandard 2-lábú (hengeres) Dugó 3P6 3P6M 3P6 illusztrált képe P6 Dugó max. 220 C 3P6H Dugó max. 300 C 3P6UH Dugó max. 425 C 3P6C Dugó max. 600 C Miniatür 2-lábú (lapos) Dugó 3P6M Dugó max. 220 C 3P6MH Dugó max. 300 C 3P6MUH Dugó max. 425 C 3P6MC Dugó max. 600 C 3P Könnyűfém hőmérőfej epoxy bevonattal, lecsavarozható fedéllel, egymáshoz képest derékszögben kialakított kábel- és csőbemenettel, kerámia csatlakozótárcsával. implex duplex kialakításban. A kábelbemenetnél egy 20mm x 1.5mm IO fém tömszelence rögzíti a 6mm és 14mm közti átmérőjű kábeleket a fejhez. 3P6M illusztrált képe tandard 2-lábú (hengeres) Hüvely 3P7 25 3P7 illusztrált képe P7M 16 R/ / 3P7 Hüvely max. 220 C 3P7H Hüvely max. 300 C 3P7UH Hüvely max. 425 C 3P7C Hüvely max. 600 C Miniatür 2-lábú (lapos) Miniatür 2-lábú (lapos) Hüvely 3P7M Hüvely max. 220 C 3P7MH Hüvely max. 300 C 3P7MUH Hüvely max. 425 C 3P7MC Hüvely max. 600 C 3P Könnyűfém hőmérőfej epoxy bevonattal, lecsavarozható fedéllel,egymáshoz képest derékszögben kialakított kábel- és csőbemenettel, kerámia csatlakozótárcsával. implex duplex kialakításban.akábelbemenetnél egy 16mmx1.5mm IO fém tömszelence rögzíti a 3mm és 8mm közti átmérőjű kábeleket a fejhez. 3P7M illusztrált képe Igény esetén egyéb kimenetekre is lehetőség van. 7 Kalibrálási Pontosságok zabvány Pontosság Bizonyítvány IC1 IC Class 1 AM1 AM2750 AM2 AM2750 K/N típusnál: ±1.5 C (-40 és +375 C között) 0.4% (375 és 1000 C közt) típusnál: ±1.0 C (0 és C között) 1 C + 0.3%-a az 1100 C feletti résznek (1100 és 1600 C közt) K/N típusnál: ±1.1 C 0.4% /B típusnál: ±0.6 C 0.1% (amelyik nagyobb) ±0.6 C < 538 C a mért érték 0.1%-a > 538 C Cégünk olyan UKA és In-House (nemzeti etalonokra visszavezethető) hőmérséklet kalibrálásra specialázálódott (egészen 1590 C-ig), mely a legtöbb nemzetközi szabványak megfelel. IO17025 minősített laborunk által készített jegyzőkönyvek a kért szabvány előírásainak megfelelően vannak kiállítva. Értékesítési mérnökeink készen állnak, hogy megbeszéljék a kért igényeket, forduljanak hozzájuk bizalommal. 8 Felcímkézés Part No.: 40-K-2I-6.0-IAP P11-WBPA-1.5-AM1 P Cal Cert No.: A ensor ID: 60080B/1 Date put in ervice: Max. 70 C. Minden kimeneti csatlakozás esetén. BAC2 BAC5621 ±1.1 C < 538 C a mért érték 0.4%-a > 538 C Part No.: 40-K-2I-6.0-IAP P11-WBPA-1.5-AM1 M Cal Cert No.: A ensor ID: 60080B/1 Date put in ervice: ézergravírozott Fém ID Címke Minden kimeneti csatlakozás esetén. ensor ID: B/1 ézergravírozás az Érzékelőn. A gyártási szám ézergravírozva. A fentiek helyett azokkal együtt, akár a tartónyakra, vákuumos fittingre a csatlakozóra. Rendelési Kód - Példa Kialakítás lemek záma (szekció 4) Köpeny Átmérő ('') (szekció 3) Burkolat Anyaga (szekció 2) Teljes zondahossz ('') (mm-ben) Fém Tartónyak Hossza ('') (mm-ben, ha szükséges) Kimeneti Csatlakozás (szekció 6) Rögzítőfitting* (ha szükséges, szekció 5) Kalibrálási Pontossaág (szekció 8) 40 - K - 2I IAP P11 - WBPA - AM1 *Ha fixre rögzített, akkor a szondahossz párhuzamos menetnél a hatlapfej aljától, szűkülő menetnél a menet végétől, peremnél a perem aljától Kalibrálás Tartománya* Felcímkézési ehetőségek UKA (U) / Házon Belüli (I) Kalibrálási Tartománya Intervallum / gyéni Hőmérsékletek ( C-ban) Fém ID Címke Érzékelőre Gravírozva U - 500/ P M - TC Méréstechnikai Kft., Tel: mail: info@tckft.hu Web: 3

4 PCTIT 40-es és 41-es Típus Ipari Vákuumkemence ek AT Kerámia Burkolatú Vákuumos ek A 40 Típusú hőelemek belül pectite tömítéssel rendelkeznek, ideálisak vákuumkemencékben való használatra. A pectite egészen 5 x 10-6 Pa-ig használható, igen alacsony szivárgási veszteséggel (jobb mint 1x10-6 scc/sec, 1 Atm mellett 20 C-on). Minden ismert szabványnak és tűrésnek való megfelelőséget UKA kalibrálási szolgáltatásunk iránti igény biztosít (zekció 8). implex és duplex kialakításban. A tartónyak rögzítéséhez fittingek széles választéka áll rendelkezésre. 40-es Típus - AT Kerámia Burkolatú Vákuumkemence földeletlen melegponttal PCTIT T Vákuum tömítés 5 x 10-6 Pa-ig Alacsony szivárgási veszteség A vezetőket tömítőpectite a burkolat törése esetén is fenntartja avákuumot Tipikus 40-es AT Típusú Kerámia hőelem 3P11-es fejjel zéles üzemi hőmérséklet-tartomány, egészen 1600 C-ig Beszereléshez számtalan rögzítési megoldással Test sensor hole for calibration or system accuracy tests (AT) without removal from process* implex Duplex kialakításban Opcionálisan UKA és In-House kalibrálással így megfeleltetve a legtöbbnemzetközi és ipari szabványnak Többféle felcímkézési lehetőség a könnyűvisszakövethetőség érdekében Tartónyak anyaga alapból 316-os rozsdamentes acél Tipikus 40-es Típus metszeti rajza benne teszt ellenőrző hőelemmel * Available with terminal head end seals only, see section 7 for details 1 Használati Tartomány (állandó) (rövid idejű) 2 Védőburok anyaga Üzemi Jellemzők Max. Hőmérséklet K Nikkel Króm / Nikkel Alumínium C C N Nicrosil / Nisil C C R Platina-13% Ródium / Platina C C IAP Porcelán Nem nemesfém hőelemekhez ideális. Hőtágulási együtthatója igen alacsony, így kiváló a hősokkal szembeni ellenálló képessége. Nagy szilárdság jellemzi, és igen ellenálló a salakkal és folyadékokkal szemben. Ideális a használatuk égetőkemencékben, ahol a szennyezettséggel szemben támasztott követelmények eleve kizárják a fémburkolat használatának lehetőségét. Vízszintes beépítésnél és magas hőmérsékleten való használat esetén támasztékra van szükség C Platina-10% Ródium / Platina C C B Platina-30% Ródium / Platina 6% Ródium C C IRA Alumina Nemesfém hőelemekhez ideális magas hőmérsékletre. Megfelelő a hősokkal szembeni ellenálló képessége és nagyon jól ellenáll a vegyszereknek. Nagy ellenállást mutat lúgokkal és más oldószerekkel szemben, hasznos redukáló karbonképző közegben C 3 Kerámiaburkolat Átmérő'' Tartónyak Átmérő'' Típus 5 Fémnyak Rögzítési Módok Megnevezés Anyag Menet Ábra tandard Méretek 12.0mm 15.9mm mm 26.7mm mm 26.7mm 40 PF WBPA WBTA WBPB Vákuumos Tömítőszerelvény (alapból) Viton tömítéssel Hegesztett, Fixre Állított Menetes Csonk 1/4 BPT 1/2 BPT 3/4 BPP 1 BPP PCTIT 4 Melegpont Kialakítása WBTB 1 BPT KFW KFW - Hegesztett KF Vákuumos Perem N/A 2I Földeletlen (40-es Típus) A melegpont elektromosan el van szigetelve a védőburkolattól ( 2ID ha Duplex kialakításra van szükség) PCTITT T CFW CFW - Hegesztett CF (ConFlat) Vákuumos Perem N/A 4 TC Méréstechnikai Kft., Tel: mail: info@tckft.hu Web:

5 PCTIT PCTIT Ipari Vákuumkemence ek 40-es és 41-es Típus 6 Kimeneti Csatlakozások Ábra pecifikáció Ábra pecifikáció 3P Könnyűfém hőmérőfej epoxy bevonattal, lecsavarozható fedéllel, egymáshoz képest derékszögben kialakított kábel- és csőbemenettel, kerámia csatlakozótárcsával. 3P13A implex duplex kialakításban. A kábelbemenetnél egy 20mm x 1.5mm IO fém tömszelence rögzíti a 6mm és 14mm közti átmérőjű kábeleket a fejhez DIN A forma Könnyűfém hőmérőfej epoxy bevonattal, hátrahajtható fedéllel, egymáshoz képest derékszögben kialakított kábel- és csőbemenettel, kerámia csatlakozótárcsával. implex duplex kialakításban. A kábelbemenetnél egy PG16-os tömszelence rögzíti a 6mm és 14mm közti átmérőjű kábeleket a fejhez. Igény esetén egyéb kimenetekre is lehetőség van. 7 Teszt llenőrzőfurat Ábra eírás 9 Felcímkézés T llenőrzőfurat 1.5mm-es 2.0mm-es teszt érzékelőhöz. gyéb átmérő igény esetén, kérem vegye fel velünk a kapcsolatot. P Part No.: 40-K-2I-6.0-IAP P11-WBPA-1.5-AM1 Cal Cert No.: A ensor ID: 60080B/1 Date put in ervice: 8 Kalibrálási Pontosságok zabvány Pontosság Bizonyítvány Max. 70 C. Minden kimeneti csatlakozás esetén. IC1 IC Class 1 K/N típusnál: ±1.5 C (-40 és +375 C között) 0.4% (375 és 1000 C közt) típusnál: ±1.0 C (0 és C között) 1 C + 0.3%-a az 1100 C feletti résznek (1100 és 1600 C közt) AM1 AM2750 AM2 AM2750 K/N típusnál: ±1.1 C 0.4% /B típusnál: ±0.6 C 0.1% (amelyik nagyobb) ±0.6 C < 538 C a mért érték 0.1%-a > 538 C Cégünk olyan UKA és In-House (nemzeti etalonokra visszavezethető) hőmérséklet kalibrálásra specialázálódott (egészen 1590 C-ig), mely a legtöbb nemzetközi szabványak megfelel. IO17025 minősített laborunk által készített jegyzőkönyvek a kért szabvány előírásainak megfelelően vannak kiállítva. Értékesítési mérnökeink készen állnak, hogy megbeszéljék a kért igényeket, forduljanak hozzájuk bizalommal. M Part No.: 40-K-2I-6.0-IAP P11-WBPA-1.5-AM1 Cal Cert No.: A ensor ID: 60080B/1 Date put in ervice: BAC2 BAC5621 ±1.1 C < 538 C a mért érték 0.4%-a > 538 C ézergravírozott Fém ID Címke Minden kimeneti csatlakozás esetén. Rendelési Kód - Példa Kialakítás lemek záma (szekció 4) Köpeny Átmérő ('') (szekció 3) Burkolat Anyaga (szekció 2) Teljes zondahossz ('') (mm-ben) Fém Tartónyak Hossza ('') (mm-ben, ha szükséges) Kimeneti Csatlakozás (szekció 6) Rögzítőfitting* (ha szükséges, szekció 5) Teszt llenőrzőfurat (szekció 7, átmérő 1.5mm 2.0mm-t kérjük megadni) Kalibrálási Pontossaág (szekció 8) 40 - K - 2I IAP P11 - WBPA AM1 *Ha fixre rögzített, akkor a szondahossz párhuzamos menetnél a hatlapfej aljától, szűkülő menetnél a menet végétől, peremnél a perem aljától Kalibrálás Tartománya* Felcímkézési ehetőségek UKA (U) / Házon Belüli (I) Kalibrálási Tartománya Intervallum / gyéni Hőmérsékletek ( C-ban) Fém ID Címke Érzékelőre Gravírozva U - 500/ P M - TC Méréstechnikai Kft., Tel: mail: info@tckft.hu Web: 5

6 TC Méréstechnikai Kft., 1734 Budapest Pf.: 99 Tel: Fax: mail: Web: TC Kft TC Kft. a Hőmérséklet-érzékelés, -mérés és -szabályzás szolgálatában
