1 1/32 yőr Város szennyvíztisztító telepének bővítése és rekonstrukciója Az alkalmazott technológiák bemutatása ISPA MEASURE EURPAID/113278/D/W/HU

2 2/32 A beruházás legfontosabb célkitűzései Az összegyűjtött szennyvíz szaghatásának csökkentése; A szennyvízkezelés korszerűsítése, a kibocsátási határértékek maradéktalan betartása; A keletkező szennyvíziszapok anaerob kezelése és a keletkező biogáz hasznosítása; A szennyvíziszap komposztálása mezőgazdaságilag hasznosítható termékké; Új komposztáló telep kialakítása a likócsi telephelyen.

3 3/32 A beruházás finanszírozása A beruházás több mint 4,5 mrd Ft-ból valósult meg

4 4/32 A korszerű szennyvíztisztítás szerepe a környezetvédelemben Környezetvédelem; Káros anyagok emissziójának csökkentése; Általunk felhasznált víz tisztítása és természetbe történő visszavezetése; Vízből kivont anyagok újrahasznosítása;

5 A tisztítandó szennyvíz jellemzői 5/32 A befolyó szennyvíz mennyisége m 3 /d

6 A tisztítandó szennyvíz jellemzői 6/32 A nyers szennyvíz ph-ja

7 A tisztítandó szennyvíz jellemzői 7/32 A nyers szennyvíz KI terhelése kg/d

8 A tisztítandó szennyvíz jellemzői 8/32 A nyers szennyvíz NH 4 -N terhelése g/m

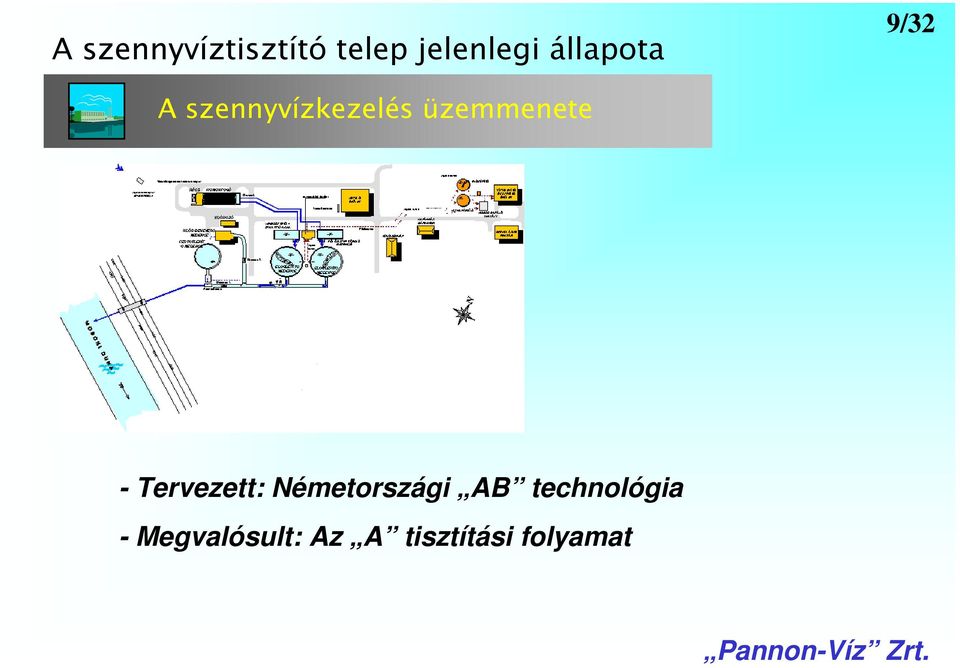

9 A szennyvíztisztító telep jelenlegi állapota 9/32 A szennyvízkezelés üzemmenete - Tervezett: Németországi AB technológia - Megvalósult: Az A tisztítási folyamat

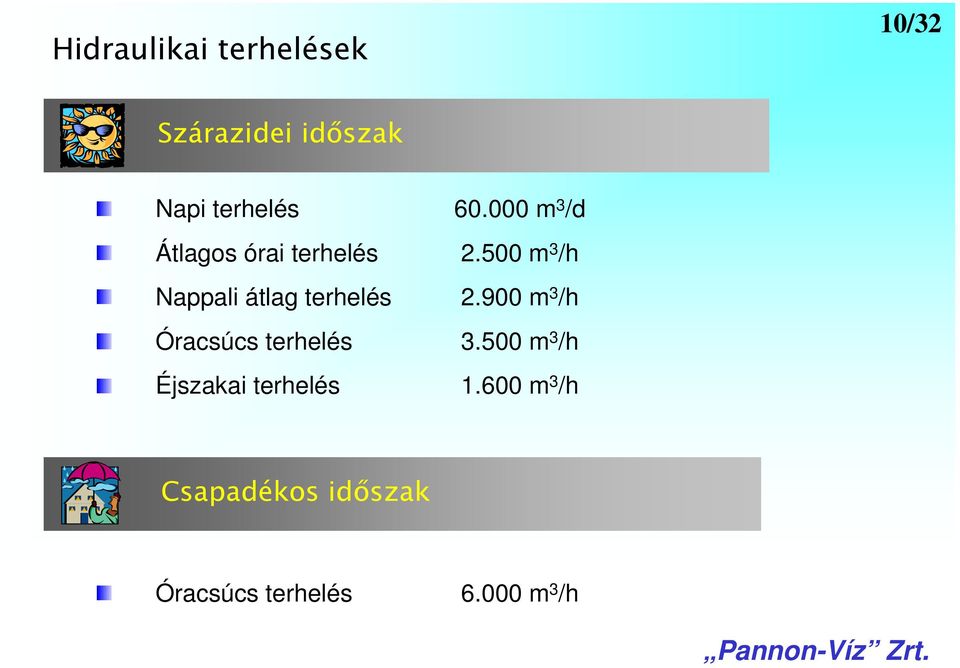

10 Hidraulikai terhelések 10/32 Szárazidei időszak Napi terhelés m 3 /d Átlagos órai terhelés m 3 /h Nappali átlag terhelés m 3 /h Óracsúcs terhelés m 3 /h Éjszakai terhelés m 3 /h Csapadékos időszak Óracsúcs terhelés m 3 /h

11 Szennyezőanyag terhelések 11/32 Koncentrációk és napi terhelések KI 727,7 g/m kg/d BI 5 346,0 g/m kg/d NH + 4 -N 26,7 g/m kg/d TKN 36,7 g/m kg/d Lebegőanyag 319,2 g/m kg/d Összes P 7,5 g/m kg/d ANA detergens 3,8 g/m kg/d

12 A célállapot meghatározása 12/32 A tisztított szennyvíz jellemzői KI 75 g/m 3 BI 5 25 g/m 3 NH + 4 -N 5 g/m 3 - N 3 50 g/m 3 Lebegőanyag 30 g/m 3 SZE 10 g/m 3

13 A szennyvíztisztító telep bővítése 13/32 Szennyvíz nyomócsőrendszer NYERS SZENNYVÍZ nyomócső B DN 800 mm (P6) üvegszál erősítésű poliészter - (tervezett) NÁDRVÁRSI ÁTEMELŐ DN 1200 SENTAB existing Q 1 A DN 1000 meglévő Q 2 ΣQ 1 =Q 1 +Q 2 nyomócső 1400 RCLA Nyers szennyvíz és tisztított víz nyomócső (meglévő) Tisztított víz visszavezető nyomócső SZENNYVÍZTISZTÍTÓ TELEP N

14 A szennyvíztisztító telep bővítése 14/32 Szennyvíz főnyomócső hidraulikai profilja 142,00 mbf 138,00 mbf 136,00 mbf 134,00 mbf 130,00 mbf Rács 126,00 mbf 122,00 mbf NÁDRVÁRSI ÁTEMELŐ h s = 5,58 m Q 2 = 350 v = 0,89 l/s m/s Javasolt csővezeték 117,00 118,00 mbf 114,00 mbf Q 1 = 444 l/s h s = 1,58 m mm cső (meglévő) v = 0,51 m/s Q = 794 l/s 112,20 SZENNYVÍZ TISZTÍTÓ TELEP 116,20 Q 1 = 444 l/s 110,00 mbf ~107,0 0 Tisztított szennyvíz levegőztetés és visszaforgatás 106,00 mbf

15 A szennyvíztisztító telep bővítése 15/32 A szennyvíztisztítás elvi sémája Vegyszer adagolás V = 28 m 3, BIFILTER (meglévő) KLÓRZÁS Fe Fe Fe Elszívott levegő Vészhelyzeti by-pass Cl Cl Fe RÁCS HMKFÓ ELŐÜLEPÍTŐ Cl FERTŐTLENÍTÉS 1400 mm RCLA Visszaforgató tisztított szennyvíz nyomócső Mérőakna Finomrács, Rácsméret: 6 mm, (3 db), Rácsszemét prés V = 3 x 450 m 3, T = min. SZTÓ I. D = 40 m Dorr medence, (2 db), H = 2,80 m, ΣF = 2 x m 2, ΣV = 2 x m 3, v = 1,45 m/h A sztómű II. By-pass PARSHALL CSATRNA II. Cl KLÓR BELDÓ MEDENCE: V = 260 m 3, keverő: FLYT 4352 (1 db), FERTŐTLENÍTŐ MEDENCE: 27,60 m, V = m 3, Keverő: FLYT 4410 (1 db) PARSHALL CSATRNA I. Árvízi zsilip MSNI DUNA Rácsszemét Homok Levegőztető szivattyú medence V = m 3, C = 90,0 kgc/h, Nopol: KKI 215 typ. Fúvó gépház DENITRIFIKÁLÓ V = 4 x m 3, T = 0,667 h, Nitrát recirkuláció: 4x725 m 3 /h, LEVEŐZTETŐ V = 4 x m 3, C = kg 2 /h, FLYT Sanitaire tip. 4x1936 db, UTÓÜLEPÍTŐ ΣF = 8 x 594 m 2, ΣV h = 8 x m 3, H = 3,30 m Átemelő akna AERZEN M 150 S tip. Q = 2 x m 3 /h, HV TURB KA 5S/A 200 (3 + 1 db, Q = 3x 8.000m 3 /h,) Recirkulációs iszap: 4 x 725 m 3 /h, Elszívott levegő BIFILTER MELÉVŐ LÉTESÍTMÉNYEK JAVASLT LÉTESÍTMÉNYEK B A Fölösiszap kgts/d, Nyersiszap: kgts/d, SŰRÍTŐ SŰRÍTŐ sz = kgts/d, (5,2 5,70%), Q ~ 355m 3 /d, I S Z A P K E Z E L É S SZENNYVÍZ TISZTÍTÓ TELEP Anaerob rothasztás Víztelenítés Szárítás (TCW) Likócsi Komposztáló Telep ranulátum Csurgalék vizek Víztelenítés Komposztálás

16 A szennyvíztisztító telep bővítése 16/32 A szennyvíztisztítás elvi kapcsolási rajza Vegyszer adagolás BIFILTER FÚVÓ ÉPHÁZ F e F e AERZEN M 150 S tip. HV TURB KA 5S/A F e F e RÁCS HMKFÓ ELŐÜLEPÍTŐ MEDENCE DENITRIFIKÁLÓ LEVEŐZTETŐ UTÓÜLEPÍTŐ MEDENCE MEDENCE MEDENCE Vészhelyzeti by-pass PARSHALL CSATRNA I. FiQ- F e FiQ- 2 By-pass QiC- FiQ- Uszadék Nitrát recirkulációs szivattyú akna Nitrát recirkuláció Rácsszemét Uszadék Homok Nyers iszap A Iszap recirkulációs szivattyú akna Iszap recirkuláció LEVEŐZTETŐ MEDENCE - SZIVATTYÚK PARSHALL CSATRNA II. FiQ- FERTŐTLENÍTŐ MEDENCE Árvízi tolózár MSNI DUNA B Visszaforgatott tisztított szennyvíz nyomócső C l Átemelő akna Fölösiszap B KLÓRZÓ

17 A szennyvíztisztító telep bővítése 17/32 A levegőztető medence elrendezése 54,00 m 1,20 Perem: 115,40 Levegő LEVEŐZTETŐ MEDENCE V = m 3, H= 4,80 4,90 m, C= 470,50 kg 2 /h, ny.v. 114,75 max. 114,90 Recirkulációs szivattyúk denitrifikáláshoz (1+1) Bukóél 114,75 L = mm Zsilip DN 1000 w. s 114,70 V.sz. 114,75 max v.sz. 114,90 Fenék: 110,00 m 1400 mm DN 1000 Előülepítőből Q max =3.000 m 3 /h DN 1400 DENITRIFIKÁLÓ MEDENCE V = m 3 Búvár keverők Iszap recirkulációs szivattyúk (1+1) DN 600 Recirkulációs iszap Előülepítőből Q max =3.000 m 3 /h DN 1400 DENITRIFIKÁLÓ MEDENCE V = m 3 Iszap recirkulációs szivattyúk (1+1) Recirkulációs iszap DN mm V.sz. 114,75 max. v.sz. 114,90 Búvár keverők DN ,00 Recirkulációs szivattyúk denitrifikáláshoz (1+1) (113,92 114,50) v.sz. 114,29 Levegő LEVEŐZTETŐ MEDENCE V = m 3, H= 4,80 4,90 m, C= 470,50 kg 2 /h, 500 mm (h v =15 cm) ny.v. 114,75 max. 114,90 Bukóél: 114,75 DN 1000

18 A szennyvíztisztító telep bővítése 18/32 Az utóülepítő medence elrendezése 66,00 m 2,00 115, DN 1000 ÚTÓÜLEPÍTŐ MEDENCE Láncos kotró és uszadék lefölöző ny.v. 114,50 max. 114,60 111,50 113,00 9,00 113,00 DN 1000 Recirkulációs iszap DN 600 Recirkulációs iszap ÚTÓÜLEPÍTŐ MEDENCE Láncos kotró és uszadék lefölöző ny.v. 114,50 max. 114,60 Bukóél 114,50 L ~ 30,00 m 9,00 38,00 m DN 600 DN 1000 ÚTÓÜLEPÍTŐ MEDENCE Láncos kotró és uszadék lefölöző 9,00 ny.v. 114,50 max. 114,60 DN 200 DN 1000 ÚTÓÜLEPÍTŐ MEDENCE Láncos kotró és uszadék lefölöző 9,00 ny.v. 114,50 max. 114,60

19 A szennyvíztisztító telep bővítése 19/32 Megvalósulás Levegőztető medence

20 A szennyvíztisztító telep bővítése 20/32 Hidraulikai profil RÁCS HMK- FÓ ELŐÜLEPÍTŐ MEDENCÉK BILÓIAI TISZTÍTÓ MEDENCÉÁK UTÓÜLEPÍTŐ MEDENCÉK PARSHALL CSATRNA MSNI DUNA 118,00 mbf 118,00 116,20 (3x2400 mm) 116,40 (L mm) Bukóél: 114,95 Bukóél: 114,75 Bukóél: 114,50 117,00 mbf 117,00 117,20 116,55 116,00 mbf 115,82 115,70 115,80 115,55 max. 115,22 115,40 115,20 115,00 mbf max. 114,90 114,00 mbf Q = m 3 /h max. 114,60 max. 114,28 max. 113,92 LNV 114,45 (1%) max113,75 113,00 mbf 112,25 DN 1000 Q = m 3 /h 112,60 113,00 113,48 113,37 s=1,22 m Q = m 3 /h 112,00 mbf DN ,20 111,00 mbf Q = m 3 /h 110, ,00 mbf Q = m 3 /h 110,05 Q = m 3 /h KÖV 110,60 Q = m 3 /h LKV 108,00

21 A szennyvíztisztító telep bővítése 21/32 Az iszaptermelés fontosabb adatai Nyersiszap Fölösiszap Rothasztott iszap kgts/d kgts/d kgts/d A komposztálás fontosabb adatai Komposztálási üzemidő 120 nap/240 nap (teljes/részleges) ranulátum felhasználás kg/d Faapríték m 3 /d Komposzt termelés kb t/d (teljes üzemmenet)

22 A szennyvíztisztító telep bővítése 22/32 Az iszapkezelés folyamata ANAERB RTHASZTÓ MÉS Z Mészbekeverő m m m m m SŰRÍTŐ V = 700 m 3, D = 16,0 m, BIFILTER V = 2 x m 3, ISZAPTÁRLÓ V = 700 m 3, D = 16,0 m, ISZAP ÁTEMELŐ SZIVATTYÚK Rothasztott iszap nyomócső sz = kg/d, C m Air HMENIZÁLÓ TARTÁLY NYERSISZAP TS = kg/d, A TS = kg/d, ISZAP SZŰRŐ FÖLÖSISZAP TS = kg/d, B FÖLÖSISZAP ELŐSŰRÍTŐ -TÁRLÓ FÖLÖSISZAP SŰRÍTŐ Biogas Q ~ m 3 /d, ÁZTARTÁLY V = 500 m 3, ÁZFÁKLYA sz = kg/d, ISZAP VÍZTELENÍTÉS ISZAP SZÁRÍTÓ (TCW) TS = kg/d, TS = kg/d, HŐENERIA BIÁZ HASZNSÍTÁS ázmotor LIKÓCSI KMPSZTÁLÓ TELEP BIFILTER RANULÁTUM ELEKTRMS ENERIA ISZAP VÍZTELENÍTÉS KMPSZTÁLÓ CELLÁK KMPSZT TÁRLÁS C Rothasztott iszap nyomócsövön KMPSZT

23 A szennyvíztisztító telep bővítése 23/32 Megvalósulás Anaerob rothasztó

24 N A szennyvíztisztító telep bővítése 24/32 A szennyvíztisztító telep tervezett helyszínrajza Visszaforgatott tisztított szennyvíz ANAERB RTHASZTÓK Nyers iszap ELŐSŰRÍTŐ Nyers szennyvíz 1400 RCLA RÁCS HMKFÓ sztómű iszapsűrítő épület KEZELŐ ÉPÜLET VÍZTELENÍTŐ ÉS SZÁRÍTÓ ÉPÜLET KLÓR BEKEVERŐ MEDENCE FERTŐTLENÍT Ő MEDENCE KLÓRZÓ LEVEŐZTETŐ SZIVATTYÚ AKNA Nyers iszap Transzformátor FÖLÖSISZAP TÁRLÓ MEDENCE Fölösiszap Fölösiszap FÚVÓ ÉPHÁZ Nyers iszap KAZÁNHÁZ, ÁZMTR ISZAP TÁRLÓ HMENIZÁLÓ TARTÁLY RANULÁTUM RAKTÁR Parshall 2. ELŐÜLEPÍTŐ MEDENCE ELŐÜLEPÍTŐ MEDENCE ÁZTARTÁLY Átemelő akna Parshall 1. BILÓIAI KEZELÉS BILÓIAI KEZELÉS UTÓÜLEPÍTŐ MEDENCÉK UTÓÜLEPÍTŐ MEDENCÉK Felúszó iszap Csurgalékvíz a Likócsi Komposztáló Telepről Rothasztott iszap a Likócsi Komposztáló Telepre

25 A szennyvíztisztító telep bővítése 25/32 A szennyvíztisztító telep bővítése Bővítési terület Szennyvíztisztítási terület Iszapkezelési terület

26 A szennyvíztisztító telep bővítése 26/32 A szennyvíztisztító telep bővítése

27 Likócsi komposztáló telep 27/32 A komposztálás folyamata I. Komposzt szállítás Faforgács Komposzt rakodás Faforgács 4,50 m Rostált komposzt 5,00 m 9,00 m 9,00 m 8,00 m H=4,50 m 5 Rosta Faforgács Iszapgranulátu m átmeneti tároló Cella feltöltés Cella ürítés Víztelenített iszap Új faforgács Szárított granulátum 8,00 m Nyers komposzt bekeverés MIXER Víztelenített iszap 12,50 m 5,50 m

28 Likócsi komposztáló telep 28/32 A komposztálás folyamata II. KMPSZTÁLÓ CELLÁK T = 7 d, No. 10 db, LÉMSÓ BIFILTER MSÓVÍZ Lejtés DN 200 mm ELSZÍVTT LEVEŐ Lejtés DN 80 mm Csurgalékvíz gyűjtőbe

29 Likócsi komposztáló telep 29/32 Példa a megvalósításra Cellás komposztáló ICN Tiszavasvári

30 Likócsi komposztáló telep 30/32 Példa a megvalósításra épi rosta Segédanyag tároló ICN Tiszavasvári

31 31/32 A szennyvíztisztító telep amortizációja A szennyvíztisztító telep amortizációját a Pannon-Víz Zrt. yőr városának fizeti; Az amortizációból beruházások lesznek finanszírozva; A beruházások célja lépést tartani a fejlődő technológiákkal; A meglévő technológiát folyamatosan racionalizálni;
