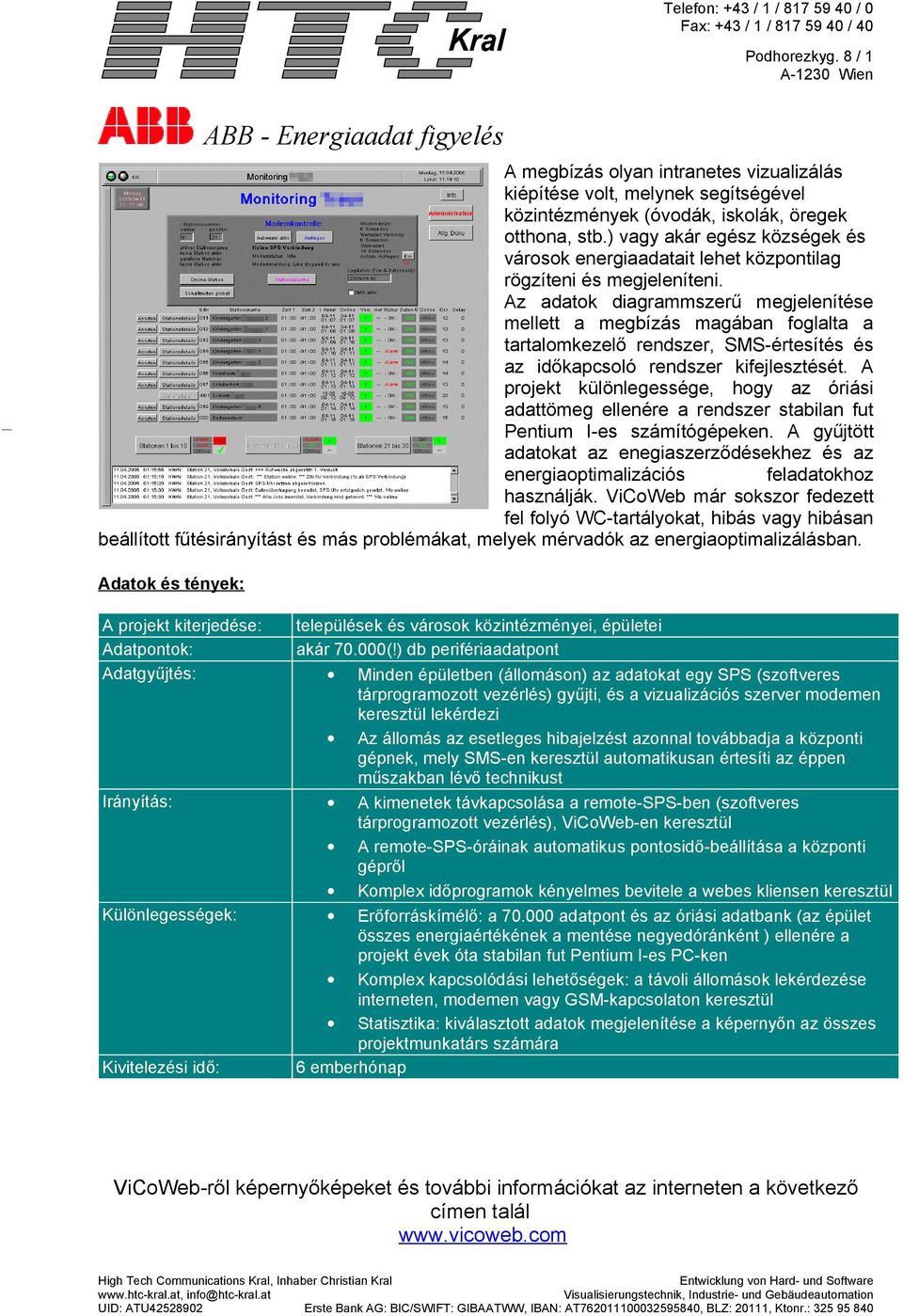

1 ABB - Energiaadat figyelés A megbízás olyan intranetes vizualizálás kiépítése volt, melynek segítségével közintézmények (óvodák, iskolák, öregek otthona, stb.) vagy akár egész községek és városok energiaadatait lehet központilag rögzíteni és megjeleníteni. Az adatok diagrammszerű megjelenítése mellett a megbízás magában foglalta a tartalomkezelő rendszer, SMS-értesítés és az időkapcsoló rendszer kifejlesztését. A projekt különlegessége, hogy az óriási adattömeg ellenére a rendszer stabilan fut Pentium I-es számítógépeken. A gyűjtött adatokat az enegiaszerződésekhez és az energiaoptimalizációs feladatokhoz használják. ViCoWeb már sokszor fedezett fel folyó WC-tartályokat, hibás vagy hibásan beállított fűtésirányítást és más problémákat, melyek mérvadók az energiaoptimalizálásban. települések és városok közintézményei, épületei akár (!) db perifériaadatpont Minden épületben (állomáson) az adatokat egy SPS (szoftveres tárprogramozott vezérlés) gyűjti, és a vizualizációs szerver modemen keresztül lekérdezi Az állomás az esetleges hibajelzést azonnal továbbadja a központi gépnek, mely SMS-en keresztül automatikusan értesíti az éppen műszakban lévő technikust A kimenetek távkapcsolása a remote-sps-ben (szoftveres tárprogramozott vezérlés), ViCoWeb-en keresztül A remote-sps-óráinak automatikus pontosidő-beállítása a központi gépről Komplex időprogramok kényelmes bevitele a webes kliensen keresztül Erőforráskímélő: a adatpont és az óriási adatbank (az épület összes energiaértékének a mentése negyedóránként ) ellenére a projekt évek óta stabilan fut Pentium I-es PC-ken Komplex kapcsolódási lehetőségek: a távoli állomások lekérdezése interneten, modemen vagy GSM-kapcsolaton keresztül Statisztika: kiválasztott adatok megjelenítése a képernyőn az összes projektmunkatárs számára 6 emberhónap

Az adatok diagrammszerű megjelenítése mellett a megbízás magában foglalta a tartalomkezelő rendszer, SMS-értesítés és az időkapcsoló rendszer kifejlesztését.

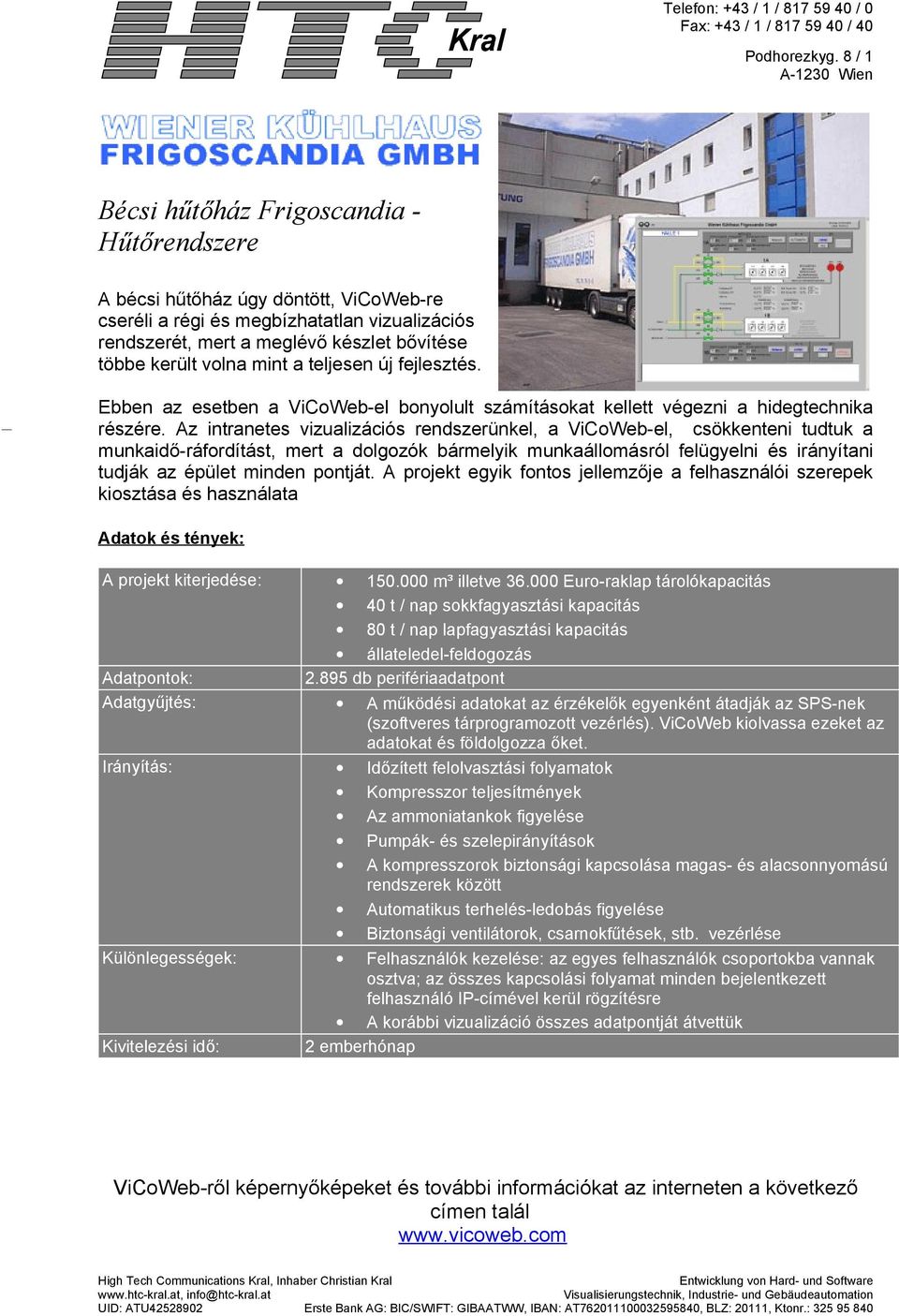

2 Bécsi hűtőház Frigoscandia Hűtőrendszere A bécsi hűtőház úgy döntött, ViCoWeb-re cseréli a régi és megbízhatatlan vizualizációs rendszerét, mert a meglévő készlet bővítése többe került volna mint a teljesen új fejlesztés. Ebben az esetben a ViCoWeb-el bonyolult számításokat kellett végezni a hidegtechnika részére. Az intranetes vizualizációs rendszerünkel, a ViCoWeb-el, csökkenteni tudtuk a munkaidő-ráfordítást, mert a dolgozók bármelyik munkaállomásról felügyelni és irányítani tudják az épület minden pontját. A projekt egyik fontos jellemzője a felhasználói szerepek kiosztása és használata m³ illetve Euro-raklap tárolókapacitás 40 t / nap sokkfagyasztási kapacitás 80 t / nap lapfagyasztási kapacitás állateledel-feldogozás db perifériaadatpont A működési adatokat az érzékelők egyenként átadják az SPS-nek (szoftveres tárprogramozott vezérlés). ViCoWeb kiolvassa ezeket az adatokat és földolgozza őket. Időzített felolvasztási folyamatok Kompresszor teljesítmények Az ammoniatankok figyelése Pumpák- és szelepirányítások A kompresszorok biztonsági kapcsolása magas- és alacsonnyomású rendszerek között Automatikus terhelés-ledobás figyelése Biztonsági ventilátorok, csarnokfűtések, stb. vezérlése Felhasználók kezelése: az egyes felhasználók csoportokba vannak osztva; az összes kapcsolási folyamat minden bejelentkezett felhasználó IP-címével kerül rögzítésre A korábbi vizualizáció összes adatpontját átvettük 2 emberhónap

Az intranetes vizualizációs rendszerünkel, a ViCoWeb-el, csökkenteni tudtuk a munkaidő-ráfordítást, mert a dolgozók bármelyik munkaállomásról felügyelni és irányítani tudják az épület minden pontját.

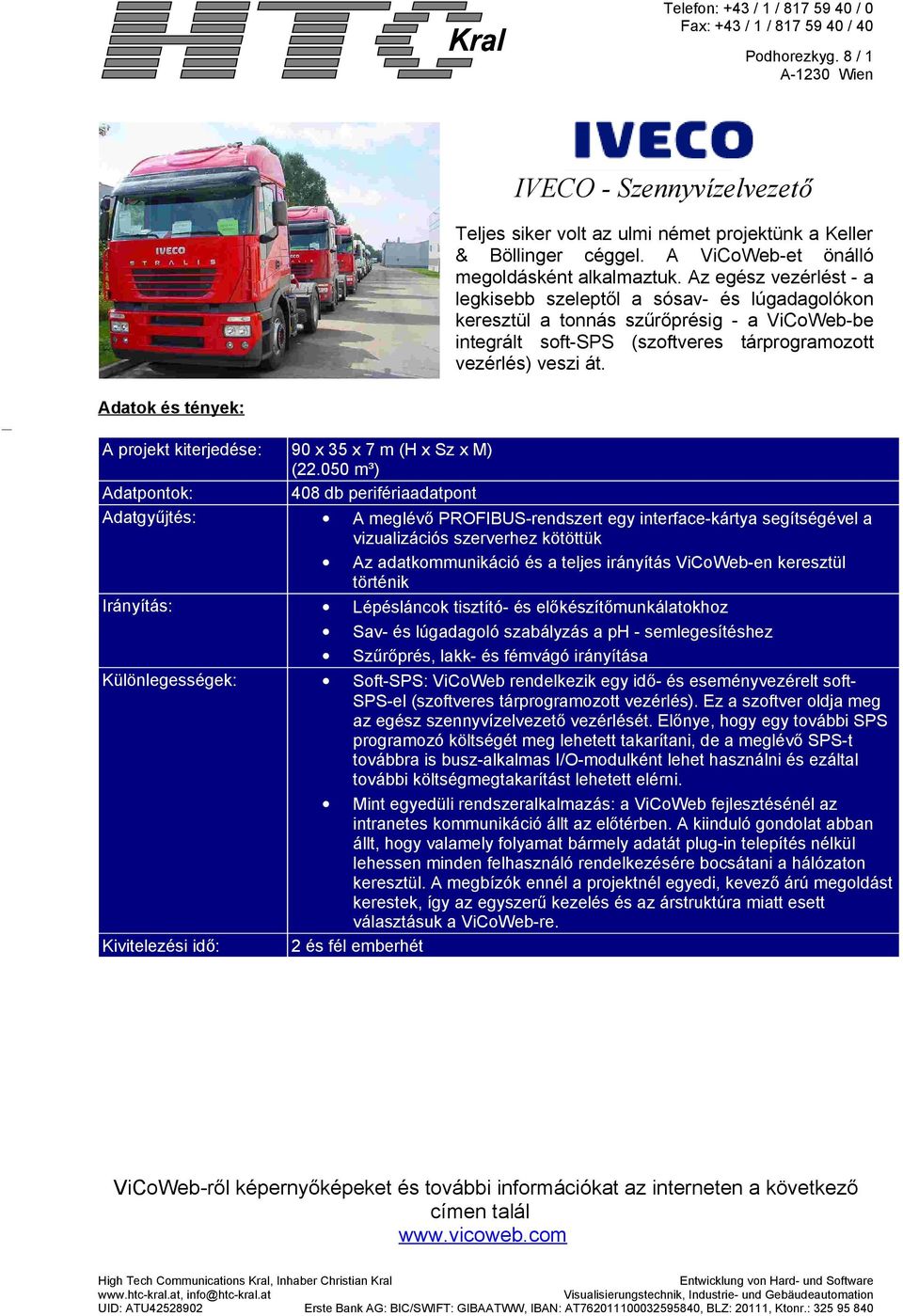

3 IVECO - Szennyvízelvezető Teljes siker volt az ulmi német projektünk a Keller & Böllinger céggel. A ViCoWeb-et önálló megoldásként alkalmaztuk. Az egész vezérlést - a legkisebb szeleptől a sósav- és lúgadagolókon keresztül a tonnás szűrőprésig - a ViCoWeb-be integrált soft-sps (szoftveres tárprogramozott vezérlés) veszi át. 90 x 35 x 7 m (H x Sz x M) ( m³) 408 db perifériaadatpont A meglévő PROFIBUS-rendszert egy interface-kártya segítségével a vizualizációs szerverhez kötöttük Az adatkommunikáció és a teljes irányítás ViCoWeb-en keresztül történik Lépésláncok tisztító- és előkészítőmunkálatokhoz Sav- és lúgadagoló szabályzás a ph - semlegesítéshez Szűrőprés, lakk- és fémvágó irányítása Soft-SPS: ViCoWeb rendelkezik egy idő- és eseményvezérelt softsps-el (szoftveres tárprogramozott vezérlés). Ez a szoftver oldja meg az egész szennyvízelvezető vezérlését. Előnye, hogy egy további SPS programozó költségét meg lehetett takarítani, de a meglévő SPS-t továbbra is busz-alkalmas I/O-modulként lehet használni és ezáltal további költségmegtakarítást lehetett elérni. Mint egyedüli rendszeralkalmazás: a ViCoWeb fejlesztésénél az intranetes kommunikáció állt az előtérben. A kiinduló gondolat abban állt, hogy valamely folyamat bármely adatát plug-in telepítés nélkül lehessen minden felhasználó rendelkezésére bocsátani a hálózaton keresztül. A megbízók ennél a projektnél egyedi, kevező árú megoldást kerestek, így az egyszerű kezelés és az árstruktúra miatt esett választásuk a ViCoWeb-re. 2 és fél emberhét

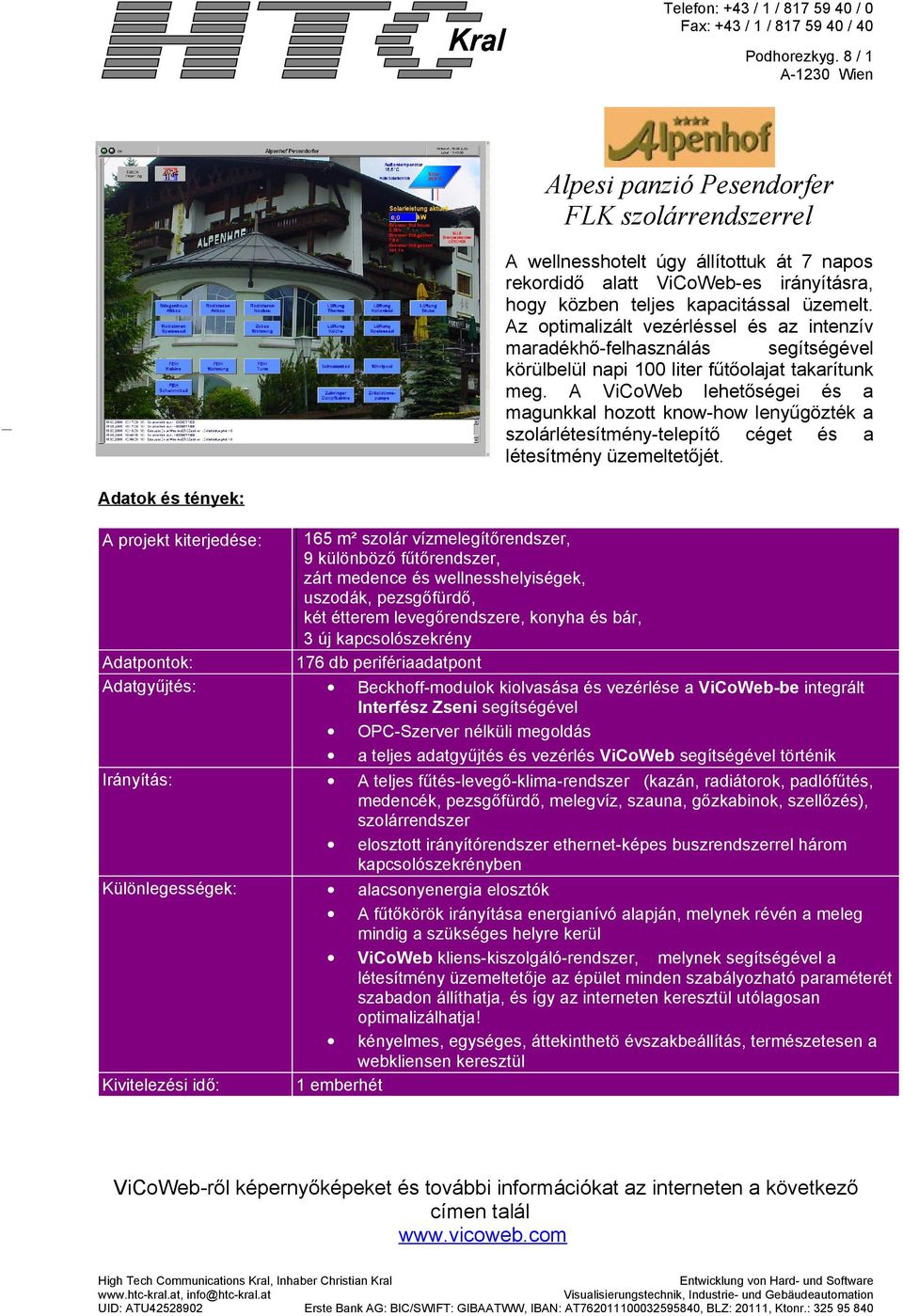

4 Alpesi panzió Pesendorfer FLK szolárrendszerrel A wellnesshotelt úgy állítottuk át 7 napos rekordidő alatt ViCoWeb-es irányításra, hogy közben teljes kapacitással üzemelt. Az optimalizált vezérléssel és az intenzív maradékhő-felhasználás segítségével körülbelül napi 100 liter fűtőolajat takarítunk meg. A ViCoWeb lehetőségei és a magunkkal hozott know-how lenyűgözték a szolárlétesítmény-telepítő céget és a létesítmény üzemeltetőjét. 165 m² szolár vízmelegítőrendszer, 9 különböző fűtőrendszer, zárt medence és wellnesshelyiségek, uszodák, pezsgőfürdő, két étterem levegőrendszere, konyha és bár, 3 új kapcsolószekrény 176 db perifériaadatpont Beckhoff-modulok kiolvasása és vezérlése a ViCoWeb-be integrált Interfész Zseni segítségével OPC-Szerver nélküli megoldás a teljes adatgyűjtés és vezérlés ViCoWeb segítségével történik A teljes fűtés-levegő-klima-rendszer (kazán, radiátorok, padlófűtés, medencék, pezsgőfürdő, melegvíz, szauna, gőzkabinok, szellőzés), szolárrendszer elosztott irányítórendszer ethernet-képes buszrendszerrel három kapcsolószekrényben alacsonyenergia elosztók A fűtőkörök irányítása energianívó alapján, melynek révén a meleg mindig a szükséges helyre kerül ViCoWeb kliens-kiszolgáló-rendszer, melynek segítségével a létesítmény üzemeltetője az épület minden szabályozható paraméterét szabadon állíthatja, és így az interneten keresztül utólagosan optimalizálhatja! kényelmes, egységes, áttekinthetö évszakbeállítás, természetesen a webkliensen keresztül 1 emberhét

A ViCoWeb lehetőségei és a magunkkal hozott know-how lenyűgözték a szolárlétesítmény-telepítő céget és a létesítmény üzemeltetőjét.

5 Hotel Seppl a Pitzvölgyben, FLK szolárrendszerrel A wellnesshotelt úgy állítottuk át 7 napos rekordidő alatt ViCoWeb-es irányításra, hogy közben teljes kapacitással üzemelt. Az optimalizált vezérléssel és az intenzív maradékhőfelhasználás segítségével körülbelül napi 100 liter fűtőolajat takarítunk meg. A ViCoWeb lehetőségei és a magunkkal hozott Know-How lenyűgözték a szolárlétesítménytelepítő céget és a létesítmény üzemeltetőjét. kb. 200 m² szolárrendszer, 2 kazán, 8 fűtéselosztó, 28 fűtőkör, külső pezsgőfürdő, beltéri fürdő, gőzfürdö, szauna, három melegvíz-előkészítő, négy kapcsolószekrény, hűtőrendszer által leadott hő hasznosítása 245 db perifériaadatpont Beckhoff-modulok kiolvasása és vezérlése a ViCoWeb-be integrált Interfész Zseni segítségével OPC-Szerver nélküli megoldás a teljes adatgyűjtés és vezérlés ViCoWeb segítségével történik teljes fűtés-levegő-klíma-rendszer kazánok szolárrendszer elosztott irányítórendszer ethernet-képes buszrendszerrel három kapcsolószekrényben alacsonyenergia elosztók A fűtőkörök irányítása energianívó által, melynek révén a meleg mindig a szükséges helyre kerül magas fűtőolajmegtakarítás a kazánok és a szolárrendszer kombinált irányításán keresztül hűtőrendszer által leadott hő hasznosítása 2 emberhét

A ViCoWeb lehetőségei és a magunkkal hozott Know-How lenyűgözték a szolárlétesítménytelepítő céget és a létesítmény üzemeltetőjét. kb.
