1 bott vario Járműberendezés IVECO járművekhez DAILY

2 Két márka egy rendszer

3 bott vario Otthon az IVECO-ban A bott az Ön tevékenységének megfelelően konfigurálja berendezéseit. Ön egy IVECO mellett döntött. Ezzel a választásával megteremtette a bott vario járműberendezés tökéletes alapját. A bott vario elemek dimenziókban és rögzítési pontjaiban pontosan a IVECO járművek adottságaira vannak hangolva. Ebből következik a lehető legjobb tárolóhely kihasználás, valamint a biztos szerelés és nyomtalan szétszerelés. Ez érvényes a készre kialakított modellekre ugyanúgy, mint a személyre szabott berendezésre, amelyet a bott pontosan az Ön igényei szerint tervez, készít és szerel járművébe. Így lesz a IVECO és a bott vario járműberendezés kombinációból egy egymásba kapcsolódó rendszer. bott vario A járműberendezés Egyedi, mint az Ön tevékenysége. 3

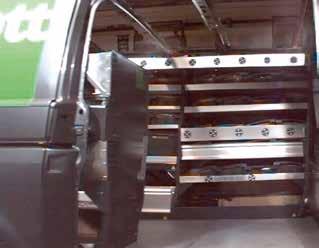

4 Bizonyítottan biztonságos Mennyire biztonságos a bott vario járműberendezés a járműben utazók számára? A bott mérnökei törésteszteken rendszeresen bebizonyítják. Független szakértők által végzett tesztek során, a berendezéseink a megengedett legnagyobb terheléssel, egy szimulált közlekedési balesetben vesznek részt. A törésteszt egy frontális ütközést szimulál 50 km/h sebességgel - ECE R44 irányelv szerint - a következő kérdésekre keresvén a választ: na bott vario gépjárműberendezések elnyelik a dinamikus energiát? na rakomány a helyén marad? na szélsőséges erők sikeresen eloszlanak? A bott vario gépjárműberendezések mindig megfelelnek a szigorú vizsgálatok követelményeinek. Az eredmények azt mutatják, hogy a vezető és az utasok vészhelyzetben is számíthatnak a bott vario-ra. Törésteszt videó: év garancia* *a bott a végfelhasználóinak 3 éves termékgaranciát biztosít a bott garanciafeltételek szerint. Cégünk 3 éves időtartamra garantálja, hogy a szállított termékek anyag és megmunkálási hibáktól mentesek. Elektronikus alkatrészekre a garancia nem vonatkozik. J0791SF ms 4

5 bott vario Az Ön sikerére készítve Semmi nem olyan érdekfeszítő, mint a szervíz-, szerelési és szolgáltatói tevékenységek. A meglepetések mindennaposak. Ez pedig a legnagyobb kreativitást és profizmust követeli meg a megbízás teljesítésekor. Minden eshetőségre felkészülni azt jelenti, hogy a megfelelő szerszámnak, a célszerű anyagnak és a szükséges alkatrészeknek kéznél kell lennie. Röviden - a felszerelésnek stimmelnie kell! Ezért egy járműberendezésnek az elsődleges feladata, a hasznos tér tökéletes megszervezése. A legszűkebb helyen minden szükséges eszköz biztonságosan szállítható. A helyszínen, a vevőnél a kellékekhez való gyors hozzáférés és az áttekinthető elrendezés elengedhetetlen a produktív munkához. biztonságos bott vario már bizonyított a törésteszten - ECE R44 szerint: Egy esetleges ütközésnél az acélból készült oldalfalak képesek elvezetni a fellépő extrém erőket. könnyű A következetesen összeállított anyagkombinációk, az építőelemkonstrukcióban garantálják a nagy terhelhetőséget csekély önsúly mellett. értékes Az eloxált alumínium és porfestett acél szerkezeti részek karcállóak és tartósak. Ezen felül az optikai megjelenése is szemet gyönyörködtető, bármilyen konfigurációról legyen szó. moduláris A bott vario járműberendezés maximális raktérkihasználást eredményez. Rendet teremt és gyors hozzáférést szavatol a szállított eszközökhöz. meggyőző Egy jól felszerelt bott vario járműberendezés, maradandó pozitív benyomást tesz az Ön ügyfeleire is, impozáns képet mutatva a munkájáról! szép A bott vario design a munka világát élettérré alakítja és garantálja az Ön magabiztos fellépését. 5

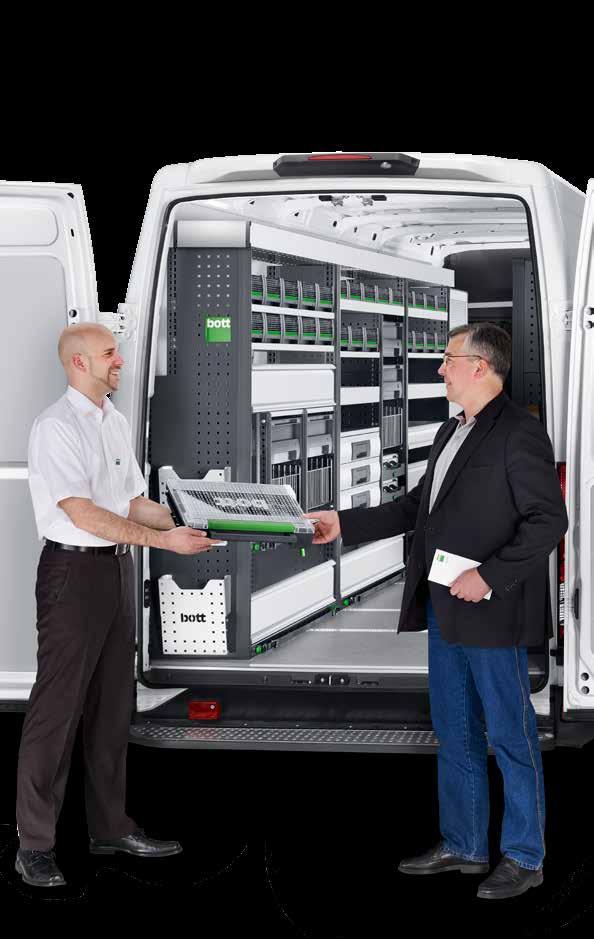

6 bott vario rendezett raktér

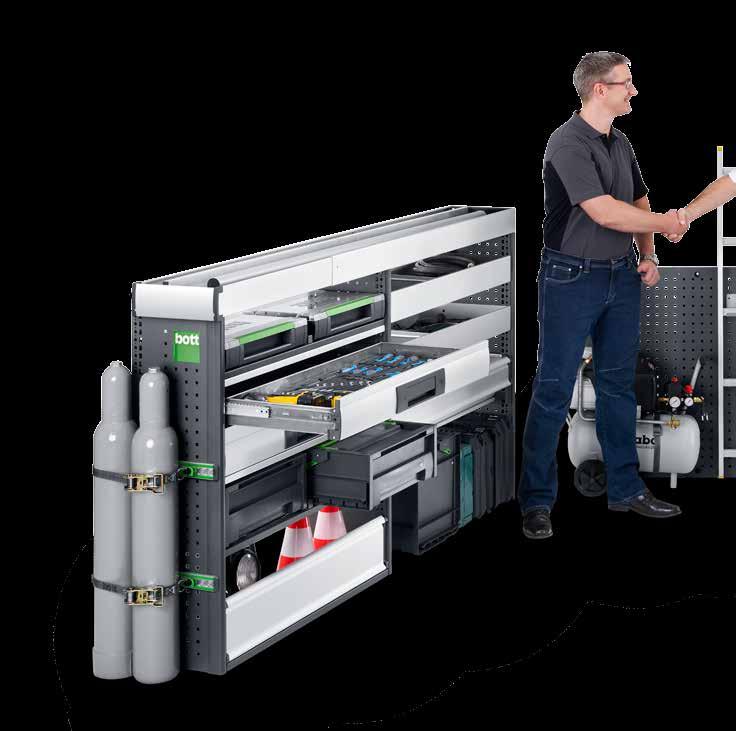

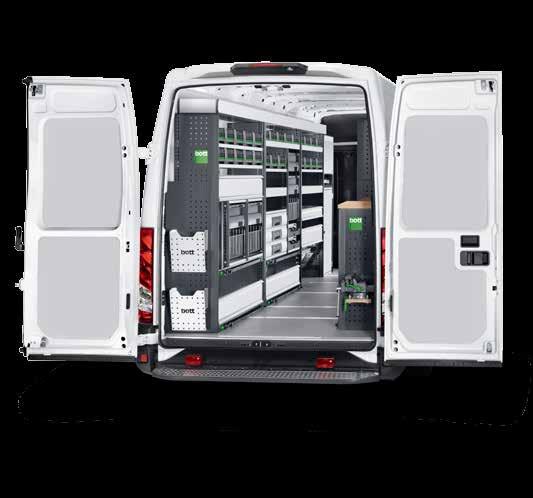

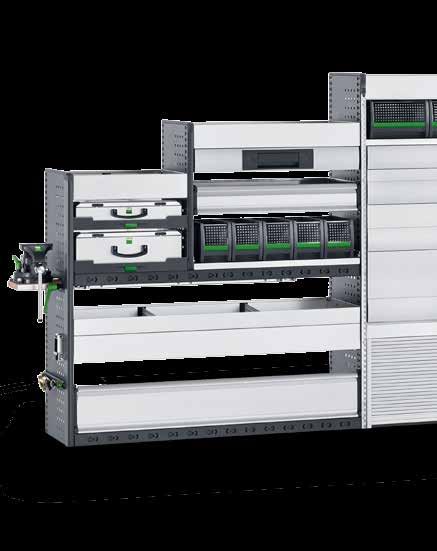

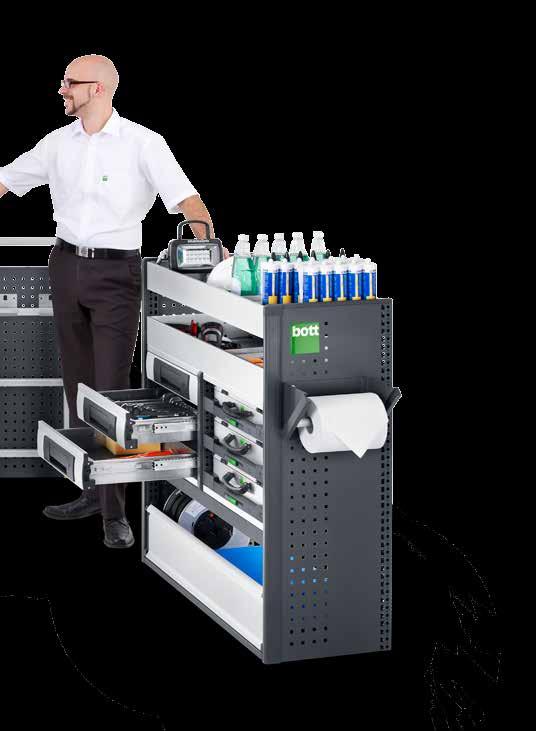

7 bott vario Szisztematikus rend A bott vario járműberendezés modulokkal és kiegészítőivel egy jól szervezett rakteret hoz létre az Ön IVECOjában. Ezeket kombinálva lehet maximális térkihasználást elérni. Konstruktőreink a fejlesztés során különösen nagy figyelmet fordítanak a biztonságra, a funkcionalitásra, használhatóságra, így hasznosítva maximálisan a rakteret. a Szálanyag tároló polc, csövek és hasonló szálas anyagok biztonságos tárolására, szállítására. Tálca bottboxokhoz, apró alkatrészek rendezett tárolását és szállítását teszik lehetővé. Polcok, nagy terhelhetőség, átgondolt hornyolások és hajlítások. Fiókok, nagy terhelhetőség, könnyű kezelhetőség még akár kesztyűben is. Elfordított szekrény, tartalma könnyen elérhető a járműbe lépés nélkül. Excenteres rakományrögzítő, kényelmes és biztonságos kofferrögzítést tesz lehetővé. Integrált rakományrögzítési megoldások, minden bott hevederrel használható. Oldallapok, a legfontosabb teherviselő elemei a berendezéseknek. Rakományrögzítősín, könnyen és gyorsan rögzíthető bármilyen rakomány. Lenyitható aluajtó, integrált rögzítősín, könnyen hozzáférhető tárolótér. variosort és variosafe könnyű és robosztus szállítóládák a járműbe integrálva. Tökéletes raktérkihasználás. 7

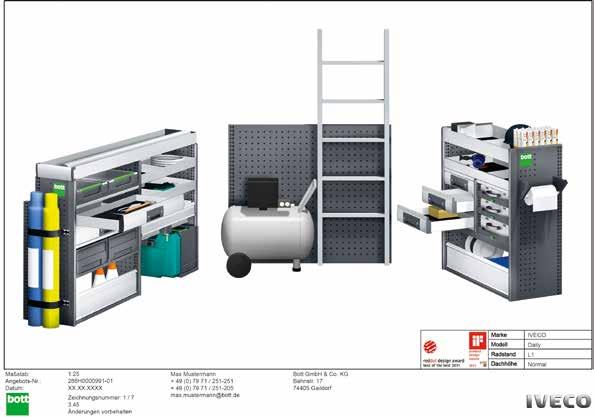

8 A tervezés Az eredmény 8

9 bott vario Teljesítmény spektrum Elemzés Ön megmondja milyen felszerelére van szüksége a munkája során és a bott szakemberei megtervezik az Önnek legmegfelelőbb berendezést. Koncepció és tervezés Tervezésnél figyelembe vesszük az Ön tevékenységét, a leggyakrabban használt eszközeit és a járműve típusát is. Minősített szerelés Csak oktatott szerelőink végezhetnek munkát az Ön autóján. Mivel a biztonság a legfontosabb számunkra. Átadás Minden elkészült járművünket egy oktatás keretében adunk át, melyben felhívjuk a figyelmet a karbantartási és üzemeltetési feltételekre. Gondoskodás Önnek bármilyen észrevétele van a berendezéssel kapcsolatban, a bott rövid időn belül, Önhöz legközelebb keres rá megoldást. 9

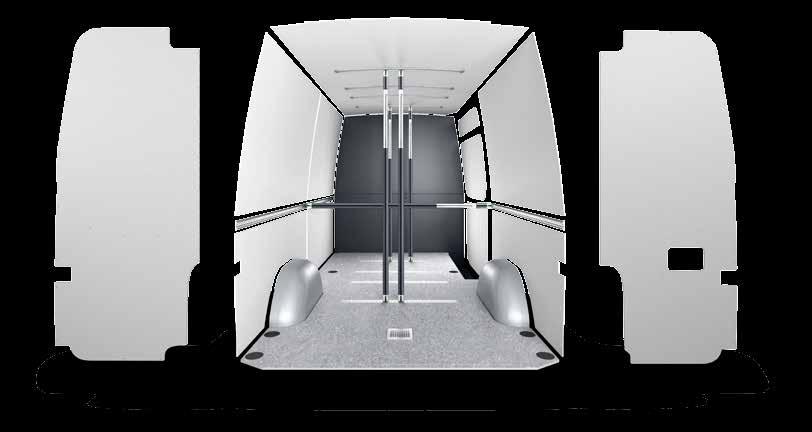

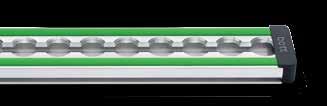

10 bott vario Alapbeépítés, belső oldalfalborítás zárt rakterű kishaszonjárművekhez A bott alapbeépítés megvédi haszongépjárműve rakterét, a mindennapi igénybevétel során. Tartalmaz egy padozatot, oldalfal- és igény esetén mennyezetborítást is. A robusztus és tartós anyagok hosszú távon megóvják gépjárműve értékét. Csúszásmentes felületek és az élvédők az ajtóknál szintén a biztonságos használatot szolgálják. Padozatba süllyesztett rögzítő sínek számos lehetőségeket nyújtanak rakományának biztosításához. A gyári rögzítőszemek továbbra is elérhetőek maradnak. Szükség esetén a bott további rögzítősíneket, világítást, szellőztető elemeket intergrál a raktérbe. bott vario padozat könnyű és nedvességtaszító, 12mm-es nyírfa rétegeltlemez padozat felső oldal: erős, csúszásgátló műgyantafilm bevonat, bott dekorral alsó oldal: sima felület, műgyantafilm bevonat élek: nedvességtaszító, szürkére festett, az ajtó környékén alumínium profilozott élvédelemmel károsanyag-kibocsátási osztály: E1, EN szerint csúszásgátló R12, Taber érték >500 rögzítéshez szükséges kellékekkel egyszerűsített szerelés, csavarozható lapleszorítókkal 1A rakományrögzítő sínek keresztben 1B rakományrögzítő sínek hosszában IVECO Évjárat -tól Tengelytáv mm Padozat élvédelem nélkül Padozat élvédelemmel Padozat rögzítősínekkel 1A Rögzítősínek darab Padozat hosszanti rögzítősínekkel 1B Daily L Daily L1 Duplakerekes Daily L2H Daily L2H1 Duplakerekes Daily L2H Daily L2H2 Duplakerekes Daily L * Daily L3 Duplakerekes * Daily L Daily L4 Duplakerekes Daily L * Daily L5 Duplakerekes * * hosszított 10

11 Belső oldalfalborítás vario protect IVECO Évjárat -tól kontúrmart, újrahasznosítható polipropilénből légkamrás lapok, 4mm vastag, egyoldalt durva struktúrával szín: világosszürke (RAL 7035) UV- és vegyszerálló, kis önsúly, rozsda- és rohadásmentes rendkívül könnyű és könnyen tisztántartható rögzítő kellékekkel Tengelytáv mm [ 2 ] Alapkészlet belső oldalfalborítás [ ] Komplett készlet toló- + hátsóajtó [ ] Komplett készlet toló- + felfelé nyíló hátsóajtó Daily L1-H Daily L2-H Daily L2-H Daily L3-H2-H * Daily L4-H2-H Daily L5-H2-H * * hosszított kontúrvágott 1mm-es alumíniumból könnyű és rendkívül ellenálló perfo lyukosztással, kiegészítőkkel felszerelhető rögzítő csavarokkal vario protect plus Daily L1-H Daily L2-H Daily L2-H Daily L3-H2-H * Daily L4-H2-H Daily L5-H2-H * * hosszított Állítható feszítőrúd plusplus biztonságos szállítás nagy rakománynál is szerszámok nélkül gyorsan állítható a pattintós-zár által egyszerű a használata alkalmas vízszintes és függőleges használatra is gumírozása körben meggátolja a csúszást, valamint fokozza a rakomány további védelmét Ø x M mm 47 x x

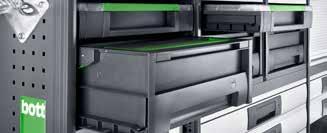

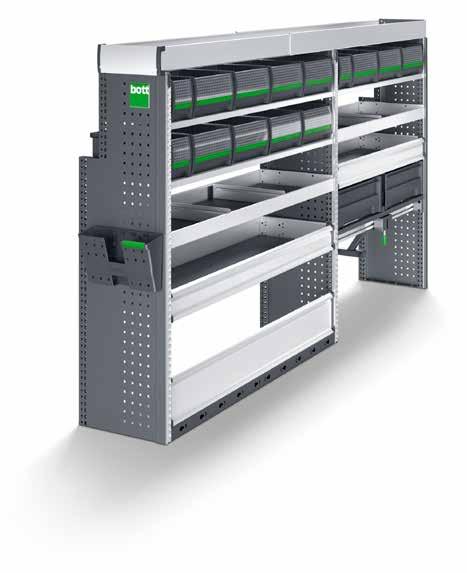

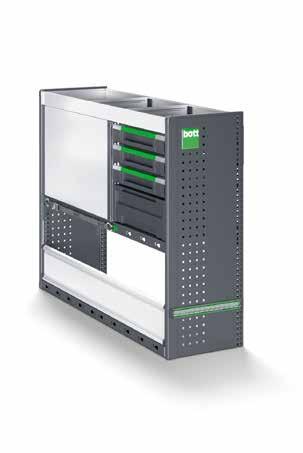

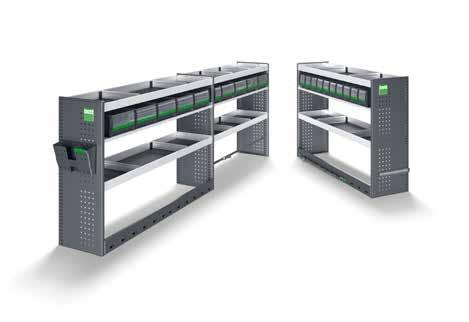

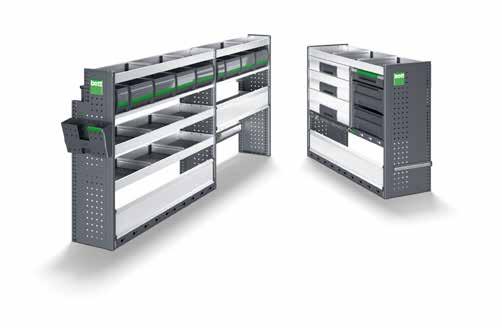

12 bott vario modulok IVECO Daily L1-hez tengelytáv 3000 mm vezető oldal utas oldal bott vario Ezüst csomag 5091 Modulpaket : M Rögzítőszett : V bal oldali modul Sz 2275 x Mé 340 x Ma 1000 mm n 4 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 9 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel n 1 rögzítő heveder, csavarozható véggel jobb oldali modul Sz 1275 x Mé 440 x Ma 1000 mm n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 9 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel + Kiegészítők n 1 dokumentumtartó, 1 rögzítősín védőgumival, 1 rögzítő heveder fittinggel és csattal, bott vario élvédő profilok Összsúly: 60,6 kg 12

13 bott vario Platina csomag 5091 Modulpaket : M Rögzítőszett : V bal oldali modul Sz 2275 x Mé 340 x Ma 1100 mm n 4 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 9 kihúzható bottbox n 1 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 lenyitható aluajtó, integrált rakományrögzítési lehetőséggel n 1 rakományrögzítő szett hevederrel jobb oldali modul Sz 1275 x Mé 440 x Ma 1000 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 3 fiók, csúszásgátló szőnyeggel n 1 variosort, 20 tárolódobozzal, 1 variosafe L n 1 varioslide vezetősinekkel n 1 felső összekötő, integrált rakományrögzítési lehetőséggel + n 1 lenyitható aluajtó, integrált rakományrögzítési lehetőségge Kiegészítők n 1 dokumentumtartó, 1 rögzítősín védőgumival, 1 rögzítő heveder fittinggel és csattal, bott vario élvédő profilok Összsúly: 93,5 kg bott vario Zöld csomag 5091 Modulpaket : M Rögzítőszett : V Tekintse meg az oldalajtóhoz fordított szekrényt 3 fiókkal. bal oldali modul Sz 2275 x Mé 340 x Ma 1200 mm n 1 alumínium szálanyagtároló polc, csúszásgátló szőnyeggel n 3 polc, 21 kihúzható bottbox n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 lenyitható aluajtó, integrált rakományrögzítési lehetőséggel n 1 excenteres rakományrögzítő n 2 függőleges rakományrögzítő sín jobb oldali modul Sz 1275 x Mé 440 x Ma 1000 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 3 nagy teherbírású fiók, csúszásgátló szőnyeggel n 1 fiók, csúszásgátló szőnyeggel n 2 variosort, 20 tárolódobozzal, 1 variosafe L n 1 felső összekötő, integrált rakományrögzítési lehetőséggel n 1 lenyitható aluajtó, integrált rakományrögzítési lehetőséggel Kiegészítők + n 1 dokumentumtartó, 1 rögzítősín védőgumival, 1 rögzítő heveder fittinggel és csattal, bott vario élvédő profilok Összsúly: 114,2 kg kiegészítők a csomagban minden oldallap bott vario élvédőprofillal 1 rögzítő heveder fittinggel és csattal 1 dokumentumtartó 1 rögzítősín védőgumival 13

14 bott vario modulok IVECO Daily L2-höz tengelytáv 3520 mm vezető oldal utas oldal bott vario Ezüst csomag 6111 Modul csomag : M Rögzítőszett : V bal oldali modul Sz 2775 x Mé 440 x Ma 1100 mm n 4 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 10 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel n 1 rögzítő heveder, csavarozható véggel jobb oldali modul Sz 1525 x Mé 440 x Ma 1100 mm n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 10 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel Kiegészítők + n 1 dokumentumtartó, 1 rögzítősín védőgumival, 1 rögzítő heveder fittinggel és csattal, bott vario élvédő profilok Összsúly: 83,7 kg 14

15 bott vario Platina csomag 6111 Modul csoamg : M Rögzítőszett : V bal oldali modul Sz 2775 x Mé 440 x Ma 1400 mm n 5 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 10 kihúzható bottbox n 1 polc, 2 varioslide n 1 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 lenyitható aluajtó, integrált rakományrögzítési lehetőséggel n 1 rakományrögzítő szett hevederrel jobb oldali modul Sz 1525 x Mé 440 x Ma 1100 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 3 fiók, csúszásgátló szőnyeggel n 1 variosort, 20 tárolódobozzal, 1 variosafe L n 1 varioslide vezetősínekkel + n 1 felső összekötő, integrált rakományrögzítési lehetőséggel n 1 lenyitható aluajtó, integrált rakományrögzítési lehetőséggel Kiegészítők n 1 dokumentumtartó, 1 rögzítősín védőgumival, 1 rögzítő heveder fittinggel és csattal, bott vario élvédő profilok Összsúly: 134,5 kg bott vario Zöld csomag 6112 Modul csomag : M Rögzítőszett : V Tekintse meg az oldalajtóhoz fordított szekrényt 3 fiókkal. bal oldali modul Sz 2775 x Mé 440 x Ma 1300 mm n 1 alumínium szálanyagtároló polc, csúszásgátló szőnyeggel n 3 polc, 17 kihúzható bottbox n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 polc, 2 varioslide n 1 lenyitható aluajtó, integrált rakományrögzítési lehetőséggel n 1 excenteres rakományrögzítő n 2 függőleges rakományrögzítő sín jobb oldali modul Sz 1525 x Mé 440 x Ma 1100 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 3 nagy teherbírású fiók, csúszásgátló szőnyeggel n 3 variosort, 1 variosafe L n 1 felső összekötő, integrált rakományrögzítési lehetőséggel n 1 lenyitható aluajtó, integrált rakományrögzítési lehetőséggel Kiegészítők + n 1 dokumentumtartó, 1 rögzítősín védőgumival, 1 rögzítő heveder fittinggel és csattal, bott vario élvédő profilok Összsúly: 154,8 kg kiegészítők a csomagban minden oldallap bott vario élvédőprofillal 1 rögzítő heveder fittinggel és csattal 1 dokumentumtartó 1 rögzítősín védőgumival 15

16 bott vario Rend, Biztonság és Hatékonyság Gázpalack rögzítő Opciók minden igényhez bott vario berendezéseink számtalan kiegészítővel felszerelhetők, amelyeket a Termékkatalógusunkból részletesen megismerhet. Csomagtartók, rámpák, kiegészítő világítások, fényjelzők, telekommunikációs kiegészítők, csak néhány példa a bott szolgáltatásaiból. max. 2 gázpalack biztonságos szállítására 1. kivitel: 1 tartósínnel és 1 racsnis hevederrel 2. kivitel: 2 tartósínnel és 2 racsnis hevederrel Rendszermélység mm Kivitel Sínhossz mm V V V V Szellőztetés Felhajtható munkalap A raktérszellőztetésre a tetőn vagy az oldalakon, gázpalackok szállításánál B raktérszellőztetésre a padlón, gázpalackok szállításánál Kép Kivitel A oldal- és tetőszellőző 94 x 140 x V B padlószellőző Ø 110 / Ma V Rögzítő hevederek járművön kívüli anyagmegmunkáláshoz A B horganyzott acéllemez váz fittinggel és racsnival fittinggel és csattal bükk-multiplex natúr munkalap, többrétegű és keresztben ragasztva, olajozva Heveder mm Fix vég mm Terhelhetőség dan V Kivitel forgótányérral és 125mm pofaszélességű satuval 200 x 300 x V 125mm pofaszélességű satuval 200 x 300 x V A V V Heveder mm Fix vég mm Terhelhetőség dan V B V V 16

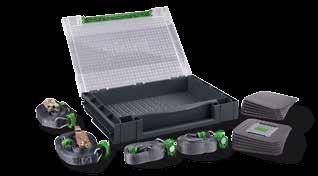

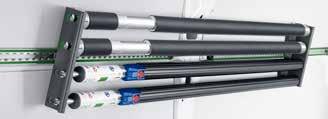

17 bott vario Rend, Biztonság és Hatékonyság Automatikusan feltekeredő rögzítő heveder Rakománybiztosító-háló a rakomány gyors és egyszerű rögzítésére fekete hevederszalag hevederszélesség: 25 mm sűrű szemű, hurkolt rakománybiztosító háló körbefutó szorítózáras heveder hevederhossz: 2000 mm terhelhetőség: 125 dan Kivitel Fix vég mm kampó - kampó fitting - fitting fitting - csavarozható Feszítőrúd tartó szett Sz x Mé mm Kivitel 1250 x 730 4x kampó V 1250 x 730 4x fitting V 2290 x x kampó V 2290 x x fitting V Rakománybiztosító-ponyva rakomány rögzítésére a járműben vagy a platón lopás elleni védelem, nem átlátszó anyag 2 vagy 4 feszítőrúd biztonságos és helytakarékos tárolására minden feszítőrúd típushoz bevizsgálva a VDI 2700 szerint teherbírás max. 200 dan a jármű oldalfalán lévő rögzítő sínekre vagy a plafonra szerelhető szinterezett acéllemez, szín: antracitszürke (RAL 7016) Kivitel 4 feszítőrúdhoz 85 x 75 x Kivitel Sz x Mé mm 4x szorítózáras heveder, lapos kampó 1250 x V 4x szorítózáras heveder, fitting 1250 x V 6x szorítózáras heveder, lapos kampó 2290 x V 6x szorítózáras heveder, fitting 2290 x V Rögzítősín védőgumival variosort rakománybiztosító szett érintkező felületek védőgumival, ideális érzékeny felületű rakományokhoz fittinges hevederekhez rasztertávolság: 25 mm teherbírás 500 dan végzárókkal Sínhossz mm Széles mm V V V V fm* V *25mm-es raszterben rendelhető / max. hosszúság 3000 mm ideális bott járműberendezéssel, rögzítő elemekkel és / vagy rögzítő sínekkel felszerelt járművekhez Szett tartalma: 2x fittinges kapcsos heveder, 3,5 m 2x fittinges racsnis heveder, 3,5 m 6x rakománybiztosító gumi alátét, 6x élvédő gumi fontos információk a rakománybiztosításról 454 x 318 x V 17

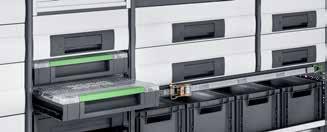

18 bott vario Koffer-rendszerek - variosort variosort, raszteres szivacsbetéttel 12 mm-es alapszivacsból és 63/69 mm-es raszterszivacsból áll antracitszürke (RAL 7016) előre behasítva, egyedileg kitörhető terhelhetőség 15 kg variosort, 20db dobozzal 340 mm rendszermélység 20 dobozzal terhelhetőség 15 kg Belső méretek 525 x 340 x x 275 x V Belső méretek 525 x 340 x x 275 x V variosort, fúvókatartó betéttel 90 férőhelyes szivacsbetét 3 dobozzal terhelhetőség 15 kg variosort, 28db dobozzal 340 mm rendszermélység 28 dobozzal terhelhetőség 15 kg Belső méretek 525 x 340 x x 275 x V Belső méretek 525 x 340 x x 275 x V variosort, 11db dobozzal 340 mm rendszermélység 11 dobozzal terhelhetőség 15 kg variosort tartó eloxált alumínium tartó Belső méretek 525 x 340 x x 275 x V A kép csak illusztráció! variosort nélkül szállítjuk. 95 x 335 x V 18

19 bott vario Koffer-rendszerek - variosafe variosafe mm rendszermélység variosafe L - 27db dobozzal 440 mm rendszermélység 27 doboz, 2 szinten terhelhetőség 15 kg L X M zárható fedéllel automatikus be- és kireteszelés lerakáskor és szállítás során terhelhetőség 15 kg Belső méretek M 525 x 340 x x 275 x V L 525 x 340 x x 275 x V X 525 x 340 x x 275 x V variosafe mm rendszermélység Belső méretek 525 x 440 x x 375 x V variosafe M, fúvókatartó betéttel 340 mm rendszermélység 90 férőhelyes szivacsbetét 3 tárolódobozzal terhelhetőség 15 kg Belső méretek L 525 x 440 x x 375 x V variosafe L - 18db dobozzal 340 mm rendszermélység 18 doboz, 2 szinten terhelhetőség 15 kg Belső méretek 525 x 340 x x 275 x V variosafe X spray-doboztartó- vagy tubustartó betéttel 340 mm rendszermélység A: 13 spray-dobozhoz max. Ø 73 mm B: 24 tubushoz max. Ø 53 mm A B Belső méretek 525 x 340 x x 275 x V szabvány az üzemben, a járműben és a munkaterületen sokoldalú belső elosztás... Belső méretek A 525 x 340 x x 275 x V B 525 x 340 x x 275 x V 19

20 bott vario Rend, Biztonság és Hatékonyság bott vario CarOffice Létratartó, 3 részes biztosítja a rendet a vezető melletti ülésen kettő beakasztható tartóval dokumentumoknak gyorsan eltávolítható tároló apró alkatrészeknek 3 részes, egyszerű és kétágú létrákhoz az autó tetőmerevítő bordáira rögzíthető egyszerű, ergonómikus, központi lehajtó mechanizmussal szín: antracitszürke (RAL 7016) egyszerűen és biztonságosan szerelhető az utas ülésre, biztonsági övvel és egy állítható fejtámla adapterrel 340 x 520 x V Alkalmas létraszár hossz -tól - ig mm V V Dokumentumtartó könnyen beakasztható műanyagból, dokumentumok, prospektusok tárolására DIN A4 formátum klipsszel a színkódoláshoz Kannatartó 10 l ill. 20 l acéllemez kannákhoz: szinterezett acéllemezből RAL l műanyag kannához: eloxált alumíniumból szorítózáras hevederrel a kanna menet közbeni biztosításához Rendszerméret mm 340 x 100 x Kivitel 1x 10 l / 20 l kannához 173 x 342 x V 3x 10 l / 20 l kannához 518 x 342 x V Tárolórekeszek eloxált alumínium dokumentumok vagy egyéb felszerelések tárolására Lapát- és szerszámtartó a hátsó ajtókra könnyű eszközöknél alkalmazható, mint pl. alumínium létra, seprű, lapát és további szerszámok hátfal perfo lyukosztással lapátok rögzítése 10 perfo kampóval és 2 gumiszalaggal 2 állítható magasságú rögzítőprofillal a lapáttartó járműajtóra szereléséhez (csak magasított tetős változatokhoz) Sz x Mé x Ma mm Rendszerméret mm Kivitel 215 x 85 x DIN A4 álló V 175 x 93 x DIN elsősegély doboz V 114 x 114 x hosszú elemek V 76 x 76 x hosszú elemek V 256 x 82 x DIN A4 ferde V 500 x 240 x V 20

21 bott vario Rend, Biztonság és Hatékonyság Papírtekercs tartó, önbiztosító LED lámpa, 12 V max. 260 mm széles, Ø 280 mm átmérőjű papírtekercshez kétállású kapcsoló a legmodernebb LED technológia szórásszög: 120 fény színe: fehér nappali fény K alumínium ház kéteres csatlakozó vezeték 1 m Csom. egys x 185 x V LED rögzítéshez szükséges kellékek Lumen x 30 x V x 30 x V Vízadagoló szett alumínium konzollal, 10 literes kannával, leeresztő csappal, rögzítőszettel Munkalámpa mágneses lábbal, 12/24 V LED alumínium ház, fogantyúval védelem: IP67 8m spirálkábel 12V-os aljzathoz 1755 Lumen Csom. egys x 185 x V Teljesítmény 27 Watt perfo akasztó plus széles alaplap magasított akasztóvég (35 mm) Csom. egys. 5 Sz x Mé x Ma x Ø mm 60 x 75 x 60 x LED szalag, 12 V a legmodernebb LED technológia fehér nappali fény 6000 K, IP65 vízálló, átlátszó szilikon burkolattal 0,5 m, 2 vezetékes csatlakozó öntapadó 3M ragasztószalaggal Tömlőtartó alumínium présöntvény rögzítéshez szükséges kellékekkel Áramfelvétel Watt Hossz mm 9, V 19, V 190 x 70 x x 110 x x 140 x x 190 x További kiegészítőinket megtalálja a Termékkatalógusunkban. 21

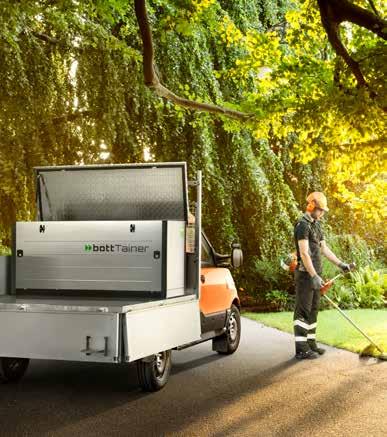

22 bott vario Tárolók platós járművekhez A tárolótér rendezettségéért és a rakománybiztosításért nyitott rakterű járműveken. rendezett és biztosított rakomány a platón, osztott tárolóban gyors és kényelmes hozzáférés a legfontosabb felszereléshez oldalajtókon, rolókon, belső fiókokon keresztül a platóra való fellépés nélkül (kivitelezés szerint) nagy stabilitás az erős keretkonstrukció által strapabíró felületek: oldalak és fenék horganyzott acéllemez, élvédő profilokkal a tárolt szerszámokat és anyagokat tömítések védik a fröccsenő víz ellen a szállítandó áru lopás ellen védett lábak garantálják a felázás elleni védelmet optimális tárolótér elrendezés vario rendszerelemek segítségével sikeres törésteszt ECE R44 szerint egyedi belső összeállítás is lehetséges a vario termékvariációk alternatívájaként botttainer fedél alumínium bordáslemezből gázrugó rásegítés a fedél biztonságos nyitvatartásáért a szállítandó anyag biztonságos tárolása, két ponton zárható fedél 1030 x 650 x M 1750 x 650 x M 1930 x 650 x M A B botttainer - variációk fedél alumínium bordáslemezből gázrugó rásegítés a fedél biztonságos nyitvatartásáért a szállítandó anyag biztonságos tárolása, két ponton zárható fedél 2 részes kivehető polccal felszerelt különböző kiegészítő felszerelések az oldalajtók mögött botttainer tálca botttainer-be akasztható rögzítése a fedéllel történik horganyzott kiegészíthető 13 műanyag dobozzal tálca 341 x 583 x dobozos szortiment 325 x bal ajtó fiókok jobb ajtó fiókok A 1750 x 650 x 755-2x nagy teherb M B 1750 x 650 x 755 2x normál 2x nagy teherb M A 1930 x 650 x 755-2x nagy teherb M B 1930 x 650 x 755 2x normál 2x nagy teherb M 22

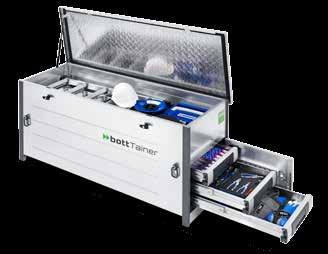

23 bott vario Tárolók platós járművekhez botttainer ajtókkal és polccal, fix fedéllel botttainer rolóval a szintek között fixen becsavarozott polc a felső ajtó, zárt oldalfalnál is nyitható B Kivitel 1750 x 630 x ajtós M 1930 x 630 x ajtós M 1750 x 630 x ajtós M 1930 x 630 x ajtós M opcionálisan fiókokkal felszerelhető (alsó rész) Fiókkészlet Ma x Mé mm normál 40 kg 1x 175 x 540 / 1x 300 x M nagy terh. 50 kg 1x 175 x 795 / 1x 300 x M Sz 1365 x Mé 710 mm időjárásálló és zárható masszív alumínium roló gyors hozzáférés a teljes hasznos térhez a 910 mm magas botttainer platóra helyezve passzol a járművek kabinmagasságához A C D Kiegészítők 4 emelőszem targoncázható láb, fedéllel M targoncázható láb, rolóval M Kiv. Mag. mm Felszereltség üres M A 910 lenyitható előlapos polc, tálca M bottboxokkal B fiók, 2 polc, M tálca bottboxokkal C fiók, lenyitható előlapos polc, M tálca bottboxokkal D 1060 tálca bottboxokkal M Rakományrögzítő-ponyva bott tárolórekesz platóra lopásvédelem az átláthatatlan szövet által VDI 2700 szerint tesztelve terhelhetőség 200 dan 4 méretben, minden elérhető platómérethez oldalfal rögzítő gyűrűvel Platóméret mm Nagyság S V M V L V XL V gyors és egyszerű rakományrögzítés a platón lapátok, seprűk és más eszközök biztonságos szállítása szélessége variálható mm között, ezáltal szinte minden platón használható x 622 x V rögzítő készlet Biztonság és rend a platón. 23
