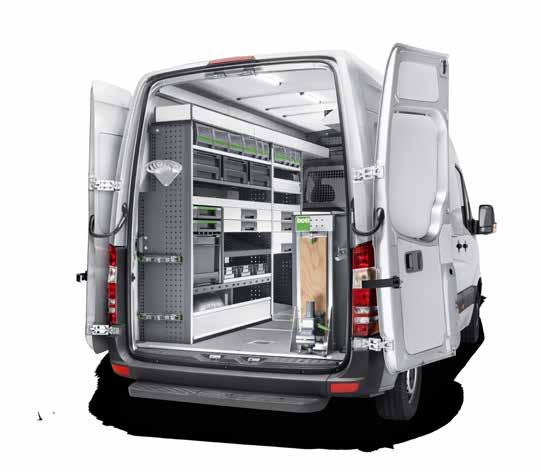

1 bott vario Járműberendezés Mercedes-Benz járművekhez Citan Vito Sprinter

2 Két márka egy rendszer

3 bott vario Otthon a Mercedes-Benz-ben A bott az Ön tevékenységének megfelelően konfigurálja berendezéseit. Ön egy Mercedes-Benz mellett döntött. Ezzel a választásával megteremtette a bott vario járműberendezés tökéletes alapját. A bott vario elemek dimenziókban és rögzítési pontjaiban pontosan a Mercedes-Benz járművek adottságaira vannak hangolva. Ebből következik a lehető legjobb tárolóhely kihasználás, valamint a biztos szerelés és nyomtalan szétszerelés. Ez érvényes a készre kialakított modellekre ugyanúgy, mint a személyre szabott berendezésre, amelyet a bott pontosan az Ön igényei szerint tervez, készít és szerel járművébe. Így lesz a Mercedes-Benz és a bott vario járműberendezés kombinációból egy egymásba kapcsolódó rendszer. bott vario A járműberendezés Egyedi, mint az Ön tevékenysége. 3

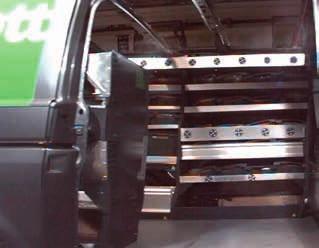

4 Bizonyítottan biztonságos Mennyire biztonságos a bott vario járműberendezés a járműben utazók számára? A bott mérnökei törésteszteken rendszeresen bebizonyítják. Független szakértők által végzett tesztek során, a berendezéseink a megengedett legnagyobb terheléssel, egy szimulált közlekedési balesetben vesznek részt. A törésteszt egy frontális ütközést szimulál 50 km/h sebességgel - ECE R44 irányelv szerint - a következő kérdésekre keresvén a választ: na bott vario gépjárműberendezések elnyelik a dinamikus energiát? na rakomány a helyén marad? na szélsőséges erők sikeresen eloszlanak? A bott vario gépjárműberendezések mindig megfelelnek a szigorú vizsgálatok követelményeinek. Az eredmények azt mutatják, hogy a vezető és az utasok vészhelyzetben is számíthatnak a bott vario-ra. Törésteszt videó: év garancia* *a bott a végfelhasználóinak 3 éves termékgaranciát biztosít a bott garanciafeltételek szerint. Cégünk 3 éves időtartamra garantálja, hogy a szállított termékek anyag és megmunkálási hibáktól mentesek. Elektronikus alkatrészekre a garancia nem vonatkozik. J0791SF ms 4

5 bott vario Az Ön sikerére készítve Semmi nem olyan érdekfeszítő, mint a szervíz-, szerelési és szolgáltatói tevékenységek. A meglepetések mindennaposak. Ez pedig a legnagyobb kreativitást és profizmust követeli meg a megbízás teljesítésekor. Minden eshetőségre felkészülni azt jelenti, hogy a megfelelő szerszámnak, a célszerű anyagnak és a szükséges alkatrészeknek kéznél kell lennie. Röviden - a felszerelésnek stimmelnie kell! Ezért egy járműberendezésnek az elsődleges feladata, a hasznos tér tökéletes megszervezése. A legszűkebb helyen minden szükséges eszköz biztonságosan szállítható. A helyszínen, a vevőnél a kellékekhez való gyors hozzáférés és az áttekinthető elrendezés elengedhetetlen a produktív munkához. biztonságos bott vario már bizonyított a törésteszten - ECE R44 szerint: Egy esetleges ütközésnél az acélból készült oldalfalak képesek elvezetni a fellépő extrém erőket. könnyű A következetesen összeállított anyagkombinációk, az építőelemkonstrukcióban garantálják a nagy terhelhetőséget csekély önsúly mellett. értékes Az eloxált alumínium és porfestett acél szerkezeti részek karcállóak és tartósak. Ezen felül az optikai megjelenése is szemet gyönyörködtető, bármilyen konfigurációról legyen szó. moduláris A bott vario járműberendezés maximális raktérkihasználást eredményez. Rendet teremt és gyors hozzáférést szavatol a szállított eszközökhöz. meggyőző Egy jól felszerelt bott vario járműberendezés, maradandó pozitív benyomást tesz az Ön ügyfeleire is, impozáns képet mutatva a munkájáról! szép A bott vario design a munka világát élettérré alakítja és garantálja az Ön magabiztos fellépését. 5

6 bott vario - rendezett raktér

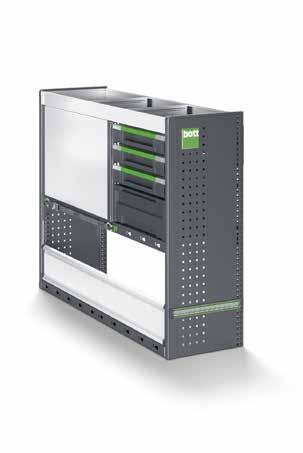

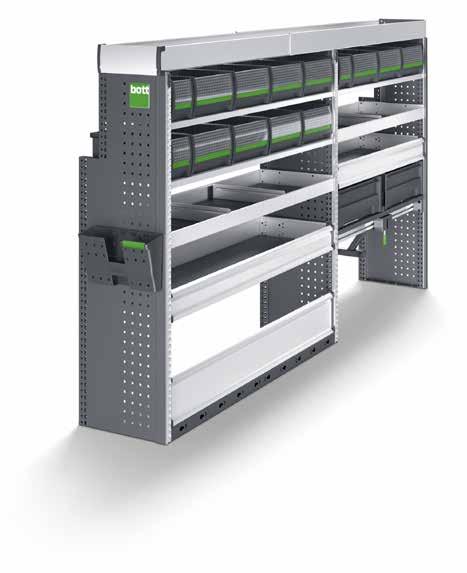

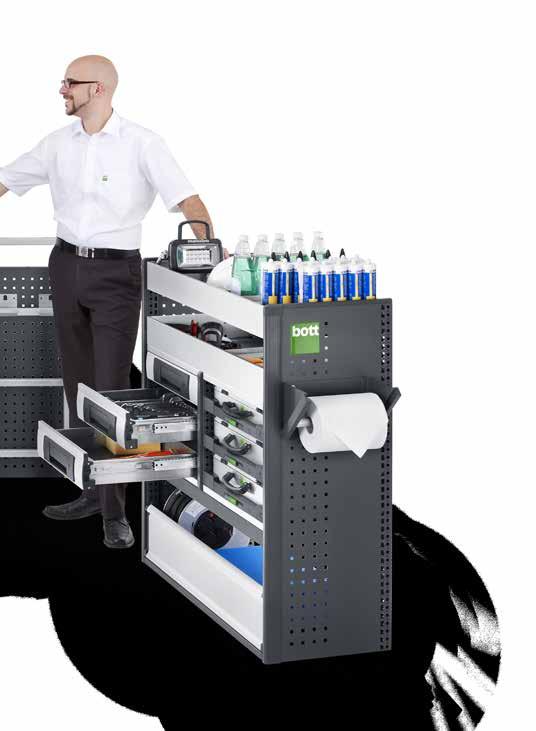

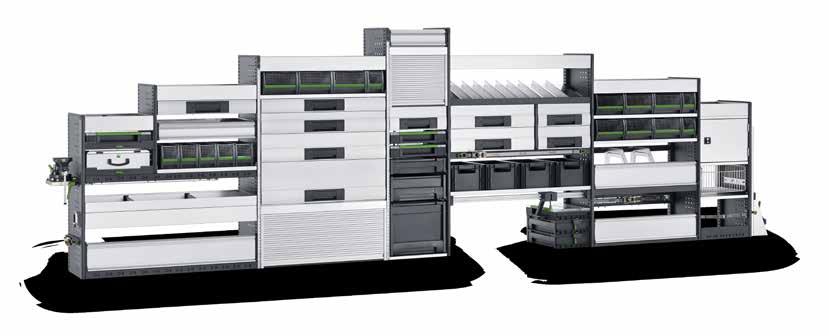

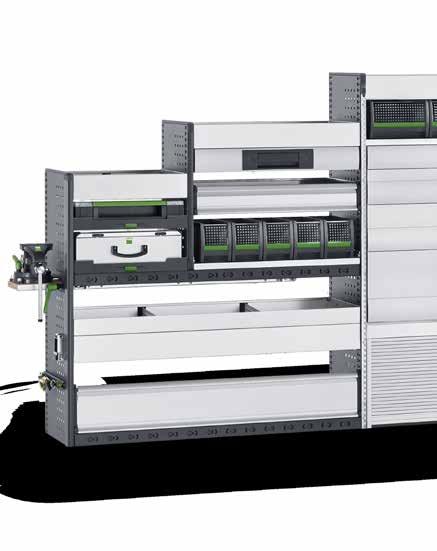

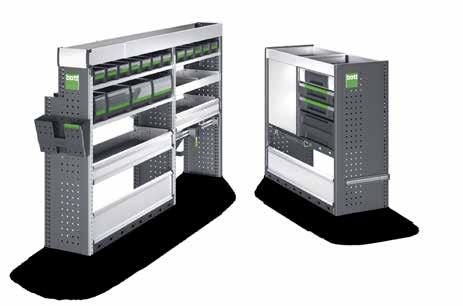

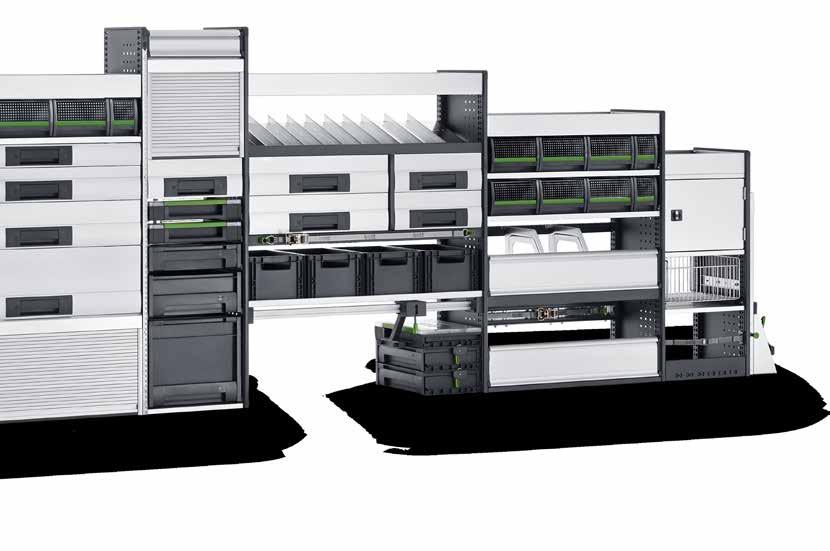

7 bott vario Szisztematikus rend A bott vario járműberendezés modulokkal és kiegészítőivel egy jól szervezett rakteret hoz létre az Ön Mercedesében. Ezeket kombinálva lehet maximális térkihasználást elérni. Konstruktőreink a fejlesztés során különösen nagy figyelmet fordítanak a biztonságra, a funkcionalitásra, a használhatóságra, így hasznosítva maximálisan a rakteret. Szálanyag tároló polc, csövek és hasonló szálas anyagok biztonságos tárolására, szállítására. Tálca bottboxokhoz, apró alkatrészek rendezett tárolását és szállítását teszik lehetővé. Polcok, nagy terhelhetőség, átgondolt hornyolások és hajlítások. Elfordított szekrény, tartalma könnyen elérhető a járműbe lépés nélkül. Fiókok, nagy terhelhetőség, könnyű kezelhetőség még akár kesztyűben is. Excenteres rakományrögzítő, kényelmes és biztonságos koffer- rögzítést tesz lehetővé. Integrált rakományrögzítési megoldások, minden bott hevederrel használható. Oldallapok, a legfontosabb teherviselő elemei a berendezéseknek. Rakományrögzítő sín, könnyen és gyorsan rögzíthető bármilyen rakomány. Lenyitható aluajtó, integrált rögzítősín, könnyen hozzáférhető tárolótér. variosort és variosafe könnyű és robosztus szállítóládák a járműbe integrálva. Tökéletes raktérkihasználás. 7

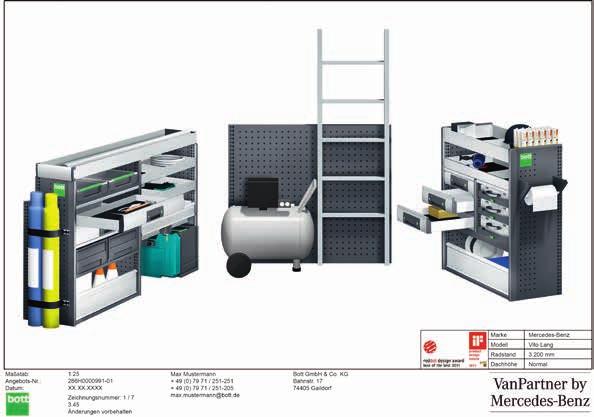

8 A tervezés Az eredmény 8

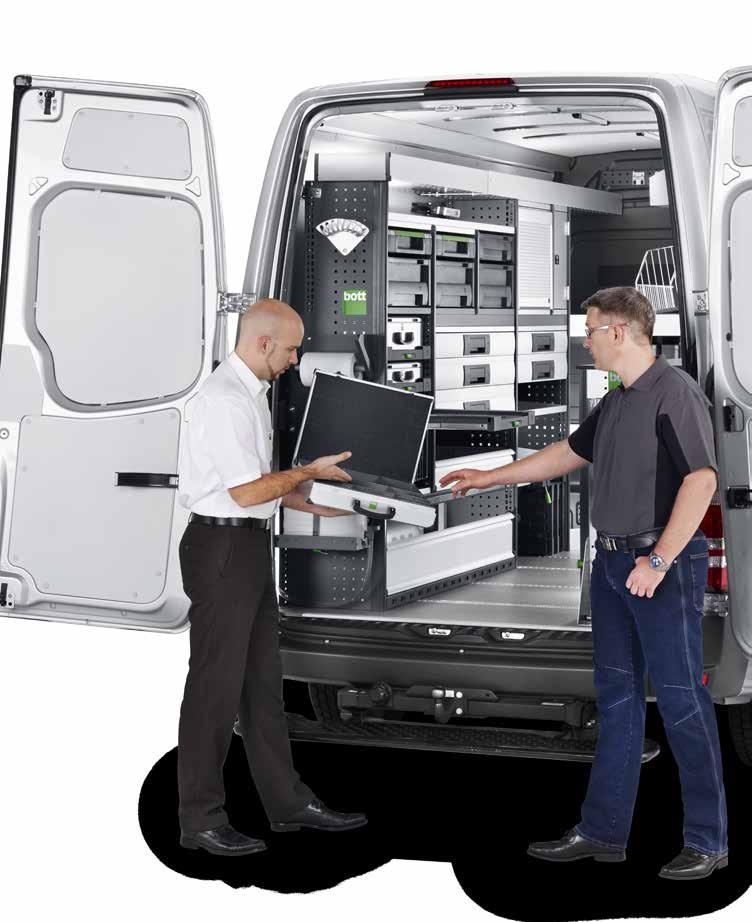

9 bott vario Teljesítmény spektrum Elemzés Ön megmondja milyen felszerelére van szüksége a munkája során és a bott szakemberei megtervezik az Önnek legmegfelelőbb berendezést. Koncepció és tervezés Tervezésnél figyelembe vesszük az Ön tevékenységét, a leggyakrabban használt eszközeit és a járműve típusát is. Minősített szerelés Csak oktatott szerelőink végezhetnek munkát az Ön autóján. Mivel a biztonság a legfontosabb számunkra. Átadás Minden elkészült járművünket egy oktatás keretében adunk át, melyben felhívjuk a figyelmet a karbantartási és üzemeltetési feltételekre. Gondoskodás Önnek bármilyen észrevétele van a berendezéssel kapcsolatban, a bott rövid időn belül, Önhöz legközelebb keres rá megoldást. 9

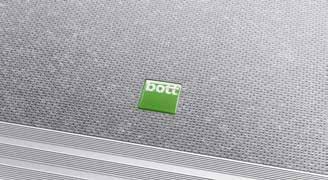

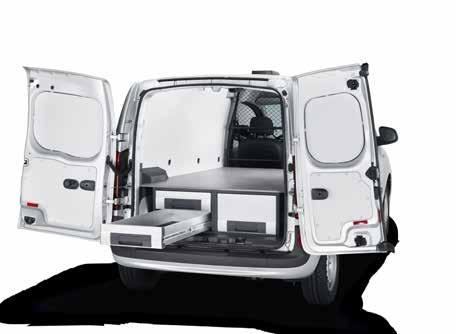

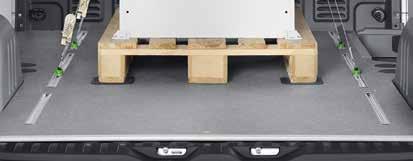

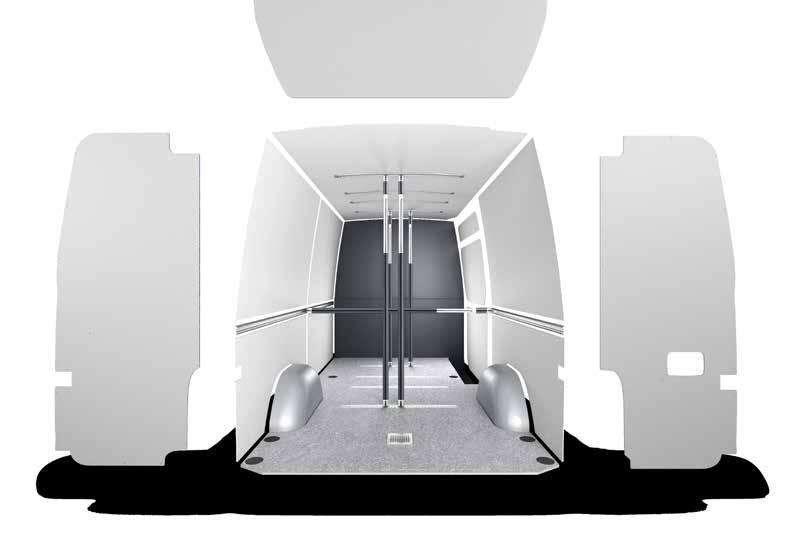

10 bott vario Alapbeépítés, belső oldalfalborítás zárt rakterű kishaszonjárművekhez A bott alapbeépítés megvédi haszongépjárműve rakterét, a mindennapi igénybevétel során. Tartalmaz egy padozatot, oldalfal- és igény esetén mennyezetborítást is. A robusztus és tartós anyagok hosszú távon megóvják gépjárműve értékét. Csúszásmentes felületek és az élvédők az ajtóknál szintén a biztonságos használatot szolgálják. Padozatba süllyesztett rögzítő sínek számos lehetőségeket nyújtanak rakományának biztosításához. A gyári rögzítőszemek továbbra is elérhetőek maradnak. Szükség esetén a bott további rögzítősíneket, világítást, szellőztető elemeket intergrál a raktérbe. bott vario padozat gyári rögzítési pont megtartása könnyű és nedvességtaszító, 12mm-es nyírfa rétegeltlemez padozat felső oldal: erős, csúszásgátló műgyantafilm bevonat, bott dekorral alsó oldal: sima felület, műgyantafilm bevonat élek: nedvességtaszító, szürkére festett, az ajtó környékén alumínium profilozott élvédelemmel károsanyag-kibocsátási osztály: E1, EN szerint csúszásgátló R12, Taber érték >500 rögzítéshez szükséges kellékekkel egyszerűsített szerelés, csavarozható lapleszorítókkal 1A rakományrögzítő sínek keresztben 1B rakományrögzítő sínek hosszában Mercedes-Benz Évjárat -tól Tengelytáv mm Padozat élvédelem nélkül Padozat élvédelemmel Padozat 1A rögzítősínekkel 3 Rögzítősínek darab Padozat 1B hossz. rögzítősínekkel 3 Citan Kompakt Citan Lang Citan Extralang Vito Kompakt Vito Kompakt Vito Lang Vito Lang Vito Extralang Vito Extralang Sprinter A Sprinter A Sprinter A2 Supersingle Sprinter A2 Zwillingsber Sprinter A Sprinter A3 Supersingle Sprinter A3 Zwillingsber Sprinter A * Sprinter A4 Supersingle * Sprinter A4 Zwillingsber * *hosszított 2 padlórögzítő nélkül 3 élvédővel 4 rövid padozat szakasz a hátsó műanyagnál 10

11 Belső oldalfalborítás kontúrvágott 1mm-es alumíniumból könnyű és rendkívül ellenálló perfo lyukosztással, kiegészítőkkel felszerelhető rögzítő csavarokkal vario protect-light Mercedes-Benz vario protect-plus Évjárat -tól kontúrmart, újrahasznosítható polipropilénből légkamrás lapok, 4mm vastag, egyoldalt durva struktúrával szín: világosszürke (RAL 7035) UV- és vegyszerálló, kis önsúly, rozsda- és rohadásmentes rendkívül könnyű és könnyen tisztántartható rögzítő kellékekkel Tengelytáv mm [ 2 ] Alapkészlet belső oldalfalborítás [ 234 ] Komplett készlet toló- hátsóajtó [ 235 ] Komplett készlet toló- felfelé nyíló hátsóajtó Citan Kompakt Citan Lang Citan Extralang Vito Kompakt Vito Lang Vito Extralang Sprinter A1-H Sprinter A1-H2 T* Sprinter A2-H Sprinter A2-H2-H3 T* Sprinter A3-H2-H3 T* Sprinter A4-H2-H3 T* * * hosszított T* kivitel magastető teljes magasságában borítva Citan Kompakt Citan Lang Citan Extralang Vito Kompakt Vito Lang Vito Extralang Sprinter A1-H Sprinter A1-H2 T* Sprinter A2-H Sprinter A2-H2-H3 T* Sprinter A3-H2-H3 T* Sprinter A4-H2-H3 T* * * hosszított T* kivitel magastető teljes magasságában borítva Állítható feszítőrúd plus biztonságos szállítás nagy rakománynál is szerszámok nélkül gyorsan állítható a pattintós-zár által egyszerű a használata alkalmas vízszintes és függőleges használatra is gumírozása körben meggátolja a csúszást, valamint fokozza a rakomány további védelmét Ø x M mm 47 x x x x x

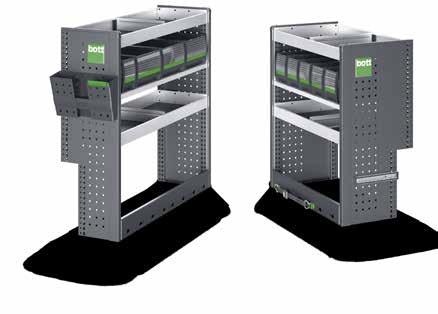

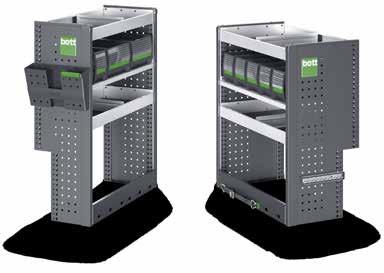

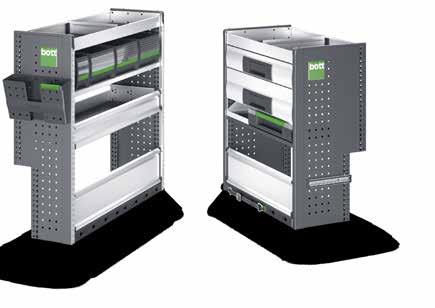

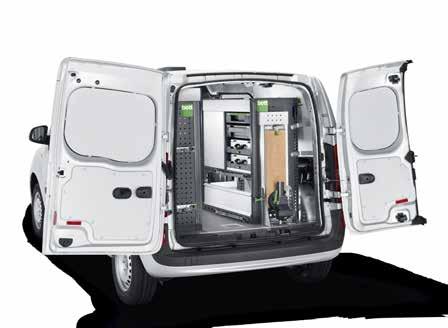

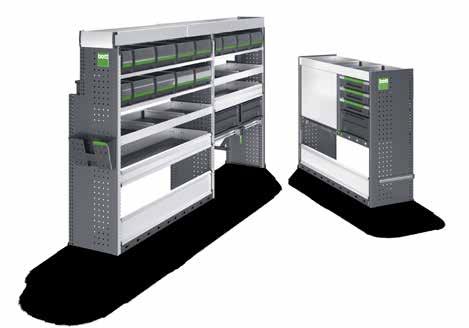

12 bott vario modulok Mercedes-Benz Citan Kompakt-hoz tengelytáv 2313 mm vezető oldal utas oldal bott vario Ezüst csomag 3031 : M : V bal oldali modul Sz 775 x Mé 340 x Ma 1000 mm n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 3 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel jobb oldali modul Sz 775 x Mé 440 x Ma 900 mm n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 5 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel Összsúly: 32,7 kg 12

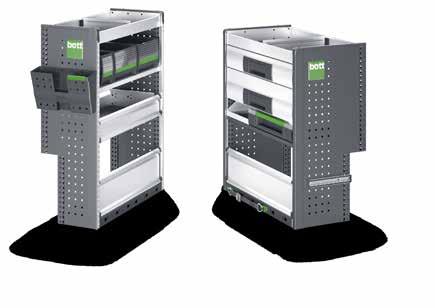

13 bott vario Zöld csomag 3031 : M : V bal oldali modul Sz 775 x Mé 340 x Ma 1000 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 3 kihúzható bottbox n 1 lenyitható előlapos polc, csúszásgátló szőnyeggel n 2 függőleges rakományrögzítő sín jobb oldali modul Sz 775 x Mé 440 x Ma 900 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 fiók, csúszásgátló szőnyeggel n 1 koffertároló polc és 1 variosort tárolódobozokkal Összsúly: 50,2 kg bott vario Padozat alatti modulok : V Ma 210 mm (fiókelőlap magasság: 150 mm) n szabad rakodófelület n lopásvédelem, mert a behelyezett anyag kívülről nem látható n oldal- és hátsó ajtókon kényelmesen hozzáférhető n nagy belső tárolótér n rögzítő pontok a padozaton kialakíthatók n fiókok 100%-ban kihúzható teleszkópos sínekkel n fiókonkénti terhelhetőség: 50 kg Összsúly: 53,0 kg kiegészítők a csomagban minden oldallap bott vario élvédőprofillal 1 rögzítő heveder fittinggel és csattal 1 dokumentumtartó 1 rögzítősín védőgumival 13

14 bott vario modulok Mercedes-Benz Citan hosszúhoz tengelytáv 2697 mm vezető oldal utas oldal bott vario Ezüst csomag 3042 : M : V bal oldali modul Sz 1025 x Mé 340 x Ma 1000 mm n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 4 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel jobb oldali modul Sz 775 x Mé 440 x Ma 900 mm n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 5 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel Összsúly: 37,5 kg 14

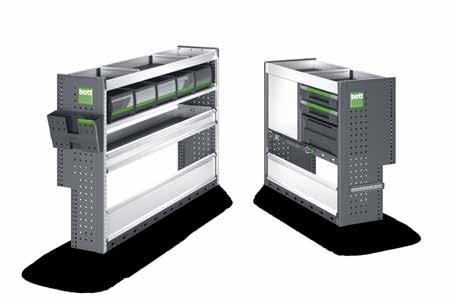

15 bott vario Zöld csomag 3042 : M : V bal oldali modul Sz 1025 x Mé 340 x Ma 1000 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 4 kihúzható bottbox n 1 lenyitható előlapos polc, csúszásgátló szőnyeggel n 2 függőleges rakományrögzítő sín jobb oldali modul Sz 775 x Mé 440 x Ma 900 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 fiók, csúszásgátló szőnyeggel n 1 koffertároló polc és 2 variosort tárolódobozokkal Összsúly: 54,0 kg bott vario Padozat alatti modulok : V Ma 210 mm (fiókelőlap magasság: 150 mm) n szabad rakodófelület n lopásvédelem, mert a behelyezett anyag kívülről nem látható n oldal- és hátsó ajtókon kényelmesen hozzáférhető n nagy belső tárolótér n rögzítő pontok a padozaton kialakíthatók n fiókok 100%-ban kihúzható teleszkópos sínekkel n fiókonkénti terhelhetőség: 50 kg Összsúly: 69,7 kg kiegészítők a csomagban minden oldallap bott vario élvédőprofillal 1 rögzítő heveder fittinggel és csattal 1 dokumentumtartó 1 rögzítősín védőgumival 15

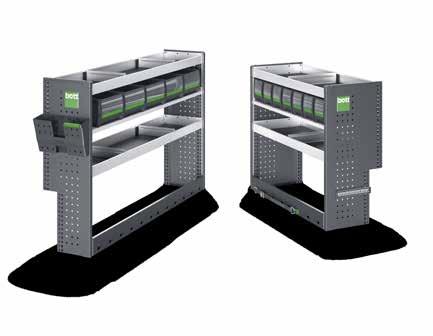

16 bott vario modulok Mercedes-Benz Citan Extrahosszúba tengelytáv 3081 mm vezető oldal utas oldal bott vario Ezüst csomag 4062 : M : V bal oldali modul Sz 1525 x Mé 340 x Ma 1000 mm n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 5 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel jobb oldali modul Sz 1025 x Mé 440 x Ma 900 mm n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 7 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel Összsúly: 48,2 kg 16

17 bott vario Zöld csomag 4062 : M : V Tekintse meg az oldalajtóhoz fordított szekrényt 2 fiókkal. bal oldali modul Sz 1525 x Mé 340 x Ma 1000 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 5 kihúzható bottbox n 1 lenyitható előlapos polc, csúszásgátló szőnyeggel n 2 függőleges rakományrögzítő sín jobb oldali modul Sz 1025 x Mé 440 x Ma 900 mm n 1 polc, csúszásgátló szőnyeggel n 2 fiók, csúszásgátló szőnyeggel n 2 variosort, 20 tárolódobozzal, 1 variosafe L n 1 felső összekötő, integrált rakományrögzítési lehetőséggel bott vario Padozat alatti modulok Összsúly: 72,2 kg : V Ma 210 mm (fiókelőlap magasság: 150 mm) n szabad rakodófelület n lopásvédelem, mert a behelyezett anyag kívülről nem látható n oldal- és hátsó ajtókon kényelmesen hozzáférhető n n nagy belső tárolótér n rögzítő pontok a padozaton kialakíthatók n fiókok 100%-ban kihúzható teleszkópos sínekkel n fiókonkénti terhelhetőség: 50 kg Összsúly: 74,6 kg kiegészítők a csomagban minden oldallap bott vario élvédőprofillal 1 rögzítő heveder fittinggel és csattal 1 dokumentumtartó 1 rögzítősín védőgumival 17

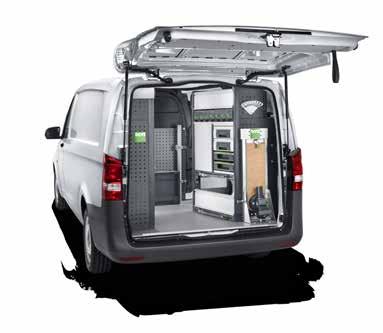

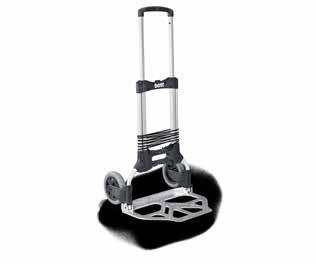

18 bott vario modulok Mercedes-Benz Vito Kompakt-hoz tengelytáv 3200 mm vezető oldal utas oldal bott vario Ezüst csomag 4071 : M : V bal oldali modul Sz 1775 x Mé 340 x Ma 1000 mm n 4 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 7 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel n 1 rögzítő heveder, csavarozható véggel jobb oldali modul Sz 1025 x Mé 440 x Ma 1000 mm n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 7 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel Összsúly: 51,7 kg 18

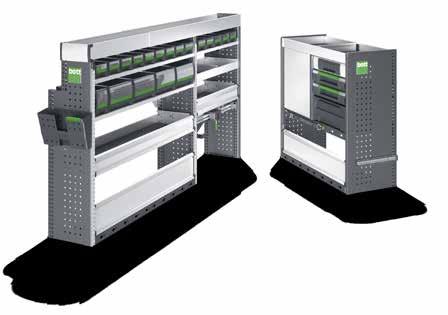

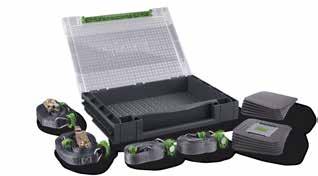

19 bott vario Platina csomag 4071 : M : V bal oldali modul Sz 1775 x Mé 340 x Ma 1100 mm n 4 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 7 kihúzható bottbox n 1 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 rakományrögzítő szett hevederrel jobb oldali modul Sz 1025 x Mé 440 x Ma 1000 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 fiók, csúszásgátló szőnyeggel n 1 polc, 2 kivehető variosort Összsúly: 74,0 kg bott vario Zöld csomag 4071 : M : V Tekintse meg az oldalajtóhoz fordított szekrényt 3 fiókkal. bal oldali modul Sz 1775 x Mé 340 x Ma 1200 mm n 1 alumínium szálanyagtároló polc, csúszásgátló szőnyeggel n 3 polc, 16 kihúzható bottbox n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 excenteres rakományrögzítő n 2 függőleges rakományrögzítő sín jobb oldali modul Sz 1025 x Mé 440 x Ma 1000 mm n 1 polc, csúszásgátló szőnyeggel n 4 fiók, csúszásgátló szőnyeggel n 2 variosort, 20 tárolódobozzal, 1 variosafe L n 1 felső összekötő, integrált rakományrögzítési lehetőséggel Összsúly: 92,7 kg kiegészítők a csomagban minden oldallap bott vario élvédőprofillal 1 rögzítő heveder fittinggel és csattal 1 dokumentumtartó 1 rögzítősín védőgumival 19

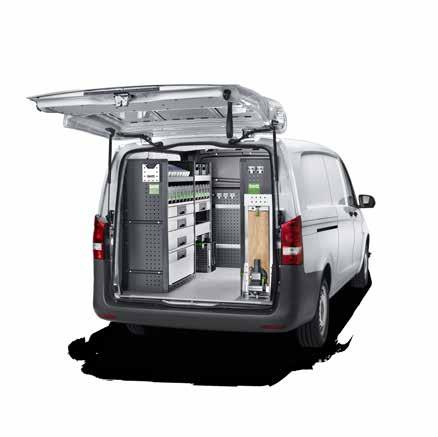

20 bott vario modulok Mercedes-Benz Vito hosszúhoz tengelytáv 3200 mm vezető oldal utas oldal bott vario Ezüst csomag 4081 : M : V bal oldali modul Sz 2025 x Mé 340 x Ma 1000 mm n 3 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 8 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel n 1 rögzítő heveder, csavarozható véggel jobb oldali modul Sz 1025 x Mé 440 x Ma 1000 mm n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 7 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel Összsúly: 55,4 kg 20

21 bott vario Platina csomag 4081 : M : V bal oldali modul Sz 2025 x Mé 340 x Ma 1100 mm n 4 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 8 kihúzható bottbox n 1 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 rakományrögzítő szett hevederrel jobb oldali modul Sz 1025 x Mé 440 x Ma 1000 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 fiók, csúszásgátló szőnyeggel n 1 polc, 2 kivehető variosort Összsúly: 78,1 kg bott vario Zöld csomag 4081 : M : V Tekintse meg az oldalajtóhoz fordított szekrényt 3 fiókkal. bal oldali modul Sz 2025 x Mé 340 x Ma 1200 mm n 1 alumínium szálanyagtároló polc, csúszásgátló szőnyeggel n 3 polc, 19 kihúzható bottbox n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 excenteres rakományrögzítő n 2 függőleges rakományrögzítő sín jobb oldali modul Sz 1025 x Mé 440 x Ma 1000 mm n 1 polc, csúszásgátló szőnyeggel n 4 fiók, csúszásgátló szőnyeggel n 2 variosort, 20 tárolódobozzal, 1 variosafe L n 1 felső összekötő, integrált rakományrögzítési lehetőséggel Összsúly: 97,0 kg kiegészítők a csomagban minden oldallap bott vario élvédőprofillal 1 rögzítő heveder fittinggel és csattal 1 dokumentumtartó 1 rögzítősín védőgumival 21

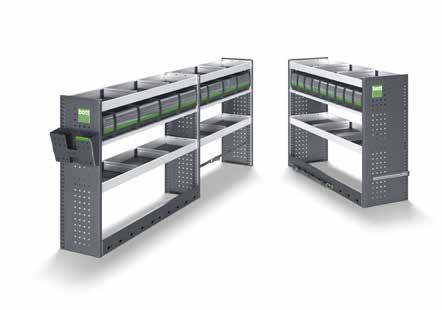

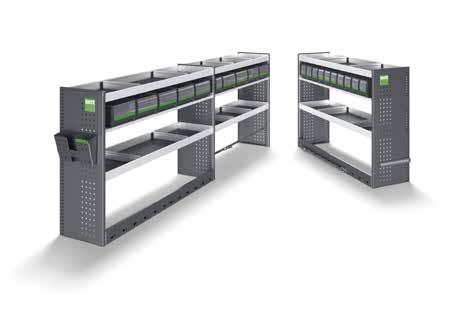

22 bott vario modulok Mercedes-Benz Vito Extrahosszúhoz tengelytáv 3430 mm vezető oldal utas oldal bott vario Ezüst csomag 5091 : M : V bal oldali modul Sz 2275 x Mé 340 x Ma 1000 mm n 4 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 9 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel n 1 rögzítő heveder, csavarozható véggel jobb oldali modul Sz 1275 x Mé 440 x Ma 1000 mm n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 9 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel Összsúly: 60,6 kg 22

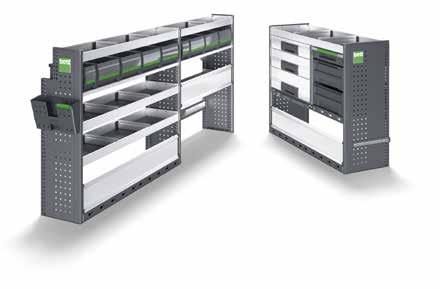

23 bott vario Platina csomag 5091 : M : V bal oldali modul Sz 2275 x Mé 340 x Ma 1100 mm n 4 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 9 kihúzható bottbox n 1 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 rakományrögzítő szett hevederrel jobb oldali modul Sz 1275 x Mé 440 x Ma 1000 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 3 fiók, csúszásgátló szőnyeggel n 1 variosort, 20 tárolódobozzal, 1 variosafe L n 1 varioslide vezetősinekkel n 1 felső összekötő, integrált rakományrögzítési lehetőséggel Összsúly: 93,5 kg bott vario Zöld csomag 5091 : M : V Tekintse meg az oldalajtóhoz fordított szekrényt 3 fiókkal. bal oldali modul Sz 2275 x Mé 340 x Ma 1200 mm n 1 alumínium szálanyagtároló polc, csúszásgátló szőnyeggel n 3 polc, 21 kihúzható bottbox n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 excenteres rakományrögzítő n 2 függőleges rakományrögzítő sín jobb oldali modul Sz 1275 x Mé 440 x Ma 1000 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 3 nagy teherbírású fiók, csúszásgátló szőnyeggel n 1 fiók, csúszásgátló szőnyeggel n 2 variosort, 20 tárolódobozzal, 1 variosafe L n 1 felső összekötő, integrált rakományrögzítési lehetőséggel Összsúly: 114,2 kg kiegészítők a csomagban minden oldallap bott vario élvédőprofillal 1 rögzítő heveder fittinggel és csattal 1 dokumentumtartó 1 rögzítősín védőgumival 23

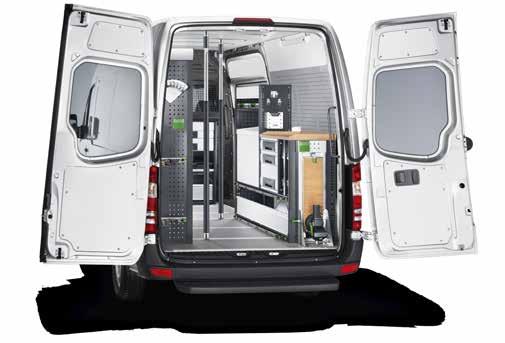

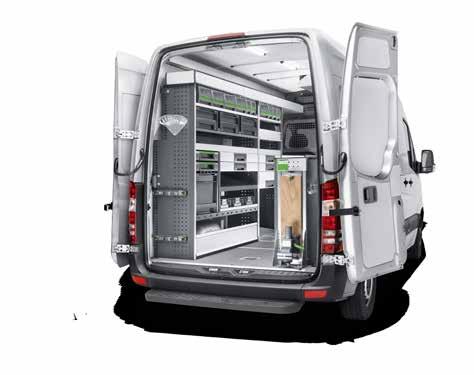

24 bott vario modulok Mercedes-Benz Sprinter rövidhez tengelytáv 3250 mm vezető oldal utas oldal bott vario Ezüst csomag 5093 : M : V bal oldali modul Sz 2275 x Mé 440 x Ma 1100 mm n 4 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 9 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel n 1 rögzítő heveder, csavarozható véggel jobb oldali modul Sz 1275 x Mé 440 x Ma 1100 mm n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 9 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel Összsúly: 70,7 kg 24

25 bott vario Platina csomag 5093 : M : V bal oldali modul Sz 2275 x Mé 440 x Ma 1400 mm n 5 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 9 kihúzható bottbox n 1 polc, 2 varioslide n 1 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 rakományrögzítő szett hevederrel jobb oldali modul Sz 1275 x Mé 440 x Ma 1100 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 3 fiók, csúszásgátló szőnyeggel n 1 variosort, 20 tárolódobozzal, 1 variosafe L n 1 varioslide vezetősínekkel n 1 felső összekötő, integrált rakományrögzítési lehetőséggel Összsúly: 113,3 kg bott vario Zöld csomag 5093 : M : V Tekintse meg az oldalajtóhoz fordított szekrényt 3 fiókkal. bal oldali modul Sz 2275 x Mé 440 x Ma 1500 mm n 1 alumínium szálanyagtároló polc, csúszásgátló szőnyeggel n 3 polc, 14 kihúzható bottbox n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 polc, 2 varioslide n 1 excenteres rakományrögzítő n 2 függőleges rakományrögzítő sín jobb oldali modul Sz 1275 x Mé 440 x Ma 1100 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 3 nagy teherbírású fiók, csúszásgátló szőnyeggel n 3 variosort, 1 variosafe L n 1 felső összekötő, integrált rakományrögzítési lehetőséggel Összsúly: 138,6 kg kiegészítők a csomagban minden oldallap bott vario élvédőprofillal 1 rögzítő heveder fittinggel és csattal 1 dokumentumtartó 1 rögzítősín védőgumival 25

26 bott vario modulok Mercedes-Benz Sprinter közepeshez tengelytáv 3665 mm vezető oldal utas oldal bott vario Ezüst csomag 6111 : M : V bal oldali modul Sz 2775 x Mé 440 x Ma 1100 mm n 4 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 10 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel n 1 rögzítő heveder, csavarozható véggel jobb oldali modul Sz 1525 x Mé 440 x Ma 1100 mm n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 1 polc, 10 kihúzható bottbox n 1 padlórögzítő, integrált rakományrögzítési lehetőséggel Összsúly: 83,7 kg 26

27 bott vario Platina csomag 6111 : M : V bal oldali modul Sz 2775 x Mé 440 x Ma 1400 mm n 5 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 polc, 10 kihúzható bottbox n 1 polc, 2 varioslide n 1 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 rakományrögzítő szett hevederrel jobb oldali modul Sz 1525 x Mé 440 x Ma 1100 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 3 fiók, csúszásgátló szőnyeggel n 1 variosort, 20 tárolódobozzal, 1 variosafe L n 1 varioslide vezetősínekkel n 1 felső összekötő, integrált rakományrögzítési lehetőséggel Összsúly: 134,5 kg bott vario Zöld csomag 6111 : M : V Tekintse meg az oldalajtóhoz fordított szekrényt 3 fiókkal. bal oldali modul Sz 2775 x Mé 440 x Ma 1500 mm n 1 alumínium szálanyagtároló polc, csúszásgátló szőnyeggel n 3 polc, 15 kihúzható bottbox n 2 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 2 lenyitható előlapos polc, csúszásgátló szőnyeggel n 1 polc, 2 varioslide n 1 excenteres rakományrögzítő n 2 függőleges rakományrögzítő sín jobb oldali modul Sz 1525 x Mé 440 x Ma 1100 mm n 1 alumínium polc elválasztókkal és csúszásgátló szőnyeggel n 3 nagy teherbírású fiók, csúszásgátló szőnyeggel n 3 variosort, 1 variosafe L n 1 felső összekötő, integrált rakományrögzítési lehetőséggel Összsúly: 164,5 kg kiegészítők a csomagban minden oldallap bott vario élvédőprofillal 1 rögzítő heveder fittinggel és csattal 1 dokumentumtartó 1 rögzítősín védőgumival 27

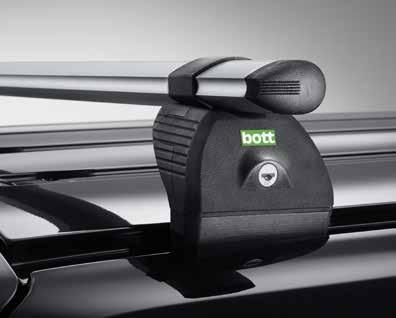

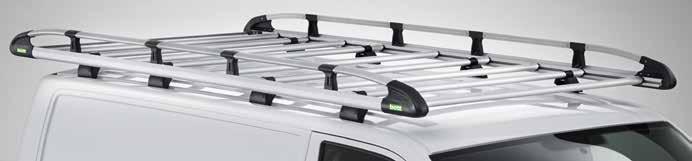

28 bott vario Tetőcsomagtartó rendszer A bott tetőcsomagtartó rendszere könnyű, stabil és biztonságos. Maximálisan biztosítja a gazdaságos és tartós rakfelületet a jármű tetején. Aerodinamikailag formált, időjárásálló, eloxált alumínium elemek minimalizálják a légellenállást és a szélzajt. A bőséges kiegészítőknek köszönhetően, bármilyen rakományt biztonságosan szállíthat. Alap csomagtartó-rendszer Típus Évjárat Tengelytáv Jármű Alaptartó -tól mm hossz magasság kivitel Citan /2697/3081 összes H Citan L3 H Vito /3200L/3430 összes H Vito /3200L/3430 összes H Sprinter /3665 L1,L2 H * Sprinter /3665 L1,L2 H * Sprinter L2 H * Sprinter /3665/4325/4325L összes H * Sprinter /3665/4325/4325L összes H * Sprinter /4325/4325L L2,L3,L4 H * * extra magas tetőnél és tolatókameránál nem használható, mert nincsenek meg a rögzítési pontok! Oldalsó rakománytámasz bárhová felszerelhető az alaptartó rendszerre Csom. egys. Csom. egys. 2 2 db Hátsó görgő - alap csomagtartókhoz Típus Évjárat Tengelytáv Jármű Jármű hátsó -tól mm hossz magasság kialakítása Vito L3 H1 Szimpla ajtós * Vito /3200L L1,L2 H1 Duplaajtós Vito L3 H1 Duplaajtós Sprinter /3665 L1,L2 H1 Duplaajtós Sprinter /4325/4325L L2,L3,L4 H2 Duplaajtós * csak 4 pár lábbal szerelhető! 28

29 Kosaras tetőcsomagtartó Típus Évjárat Tengelytáv Jármű Jármű hátsó Kivitel -tól mm hossz magasság kialakítása Sz x H m Citan L1 H1 Duplaajtós 1,25 x 2, Citan L2 H1 Duplaajtós 1,25 x 2, Citan L3 H1 Duplaajtós 1,25 x 2, Vito L1 H1 Duplaajtós 1,40 x 3, Vito L1 H1 Szimpla ajtós 1,40 x 2, Vito L L2 H1 Duplaajtós 1,40 x 3, Vito L L2 H1 Szimpla ajtós 1,40 x 3, Vito L3 H1 Duplaajtós 1,40 x 3, Vito L3 H1 Szimpla ajtós 1,40 x 3, Sprinter L1 H1 Duplaajtós 1,60 x 3, * Sprinter L1 H2 Duplaajtós 1,60 x 2, * Sprinter L2 H1 Duplaajtós 1,60 x 4, * Sprinter L2 H2 Duplaajtós 1,60 x 3, * Sprinter L3 H2 Duplaajtós 1,60 x 4, * Sprinter L L4 H2 Duplaajtós 1,60 x 4, * * extra magas tetőnél és tolatókameránál nem használható, mert nincsenek meg a rögzítési pontok! Alumínium-szálanyagtároló cső zárható és kiszóródást gátló acélbetét mindkét végén max. terhelhetőség: 50 kg porfestett alumínium kiegészítők: Alumínium létratartó szett Kivitel 2 m m Létra leszorító Csom. egys. 2 akár 4 soros létrákhoz is használható zárható szabadalmaztatott Klemmsystem gyors és biztonságos kezelhetőséget tesz lehetővé rozsdamentes acél kivitel Csom.egység 2 db hátsó ajtó létra hátsó létraemelő 29

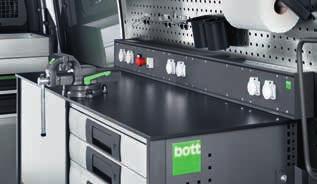

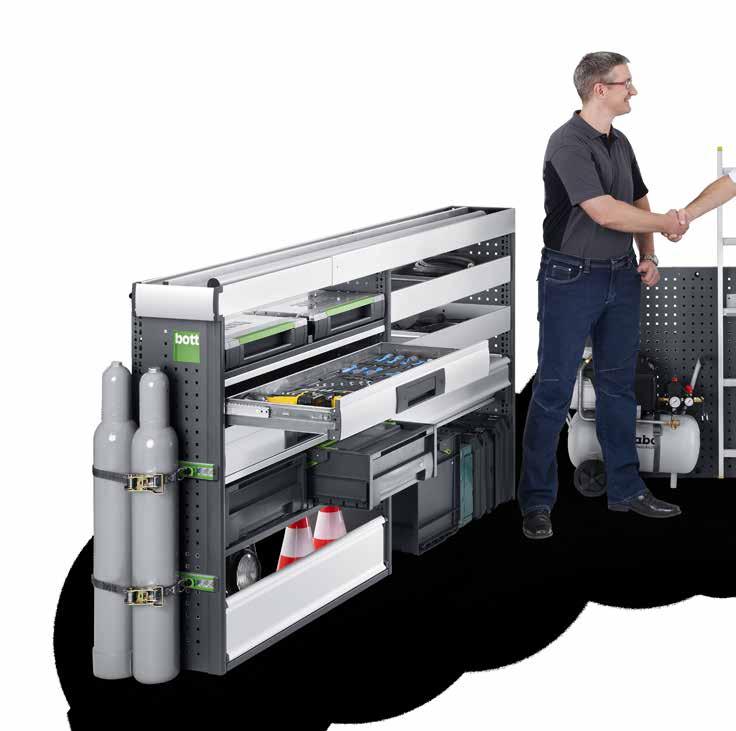

30 bott vario Rend, Biztonság és Hatékonyság Gázpalack rögzítő Opciók minden igényhez bott vario berendezéseink számtalan kiegészítővel felszerelhetők, amelyeket a Termékkatalógusunkból részletesen megismerhet. Csomagtartók, rámpák, kiegészítő világítások, fényjelzők, telekommunikációs kiegészítők, csak néhány példa a bott szolgáltatásaiból. max. 2 gázpalack biztonságos szállítására 1. kivitel: 1 tartósínnel és 1 racsnis hevederrel 2. kivitel: 2 tartósínnel és 2 racsnis hevederrel Rendszermélység mm Kivitel Sínhossz mm V V V V Szellőztetés Felhajtható munkalap A raktérszellőztetésre a tetőn vagy az oldalakon, gázpalackok szállításánál B raktérszellőztetésre a padlón, gázpalackok szállításánál Kép Kivitel Méretek Sz x Mé x Ma mm A oldal- és tetőszellőző 94 x 140 x V B padlószellőző Ø 110 / Ma V Rögzítő hevederek járművön kívüli anyagmegmunkáláshoz A B horganyzott acéllemez váz fittinggel és racsnival fittinggel és csattal bükk-multiplex natúr munkalap, többrétegű és keresztben ragasztva, olajozva Heveder mm Fix vég mm Terhelhetőség dan V Kivitel forgótányérral és 125mm pofaszélességű satuval Méretek Sz x Mé x Ma mm 200 x 300 x V 125mm pofaszélességű satuval 200 x 300 x V A V V Heveder mm Fix vég mm Terhelhetőség dan V B V V 30

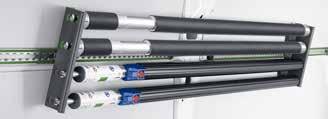

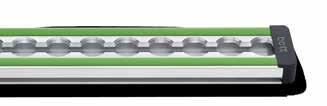

31 bott vario Rend, Biztonság és Hatékonyság Ablakrács a jármű válaszfalára Rakománybiztosító-háló a vezető és utasa védelmére szinterezett acéllemez szín: anthracitszürke (RAL 7016) rácstávolság 25 mm sűrű szemű, hurkolt rakománybiztosító háló körbefutó szorítózáras heveder Típus Vito V Sprinter V Feszítőrúd tartó szett Méretek Sz x Mé mm Kivitel 1250 x 730 4x kampó V 1250 x 730 4x fitting V 2290 x x kampó V 2290 x x fitting V Rakománybiztosító-ponyva rakomány rögzítésére a járműben vagy a platón lopás elleni védelem, nem átlátszó anyag 2 vagy 4 feszítőrúd biztonságos és helytakarékos tárolására minden feszítőrúd típushoz bevizsgálva a VDI 2700 szerint teherbírás max. 200 dan a jármű oldalfalán lévő rögzítő sínekre vagy a plafonra szerelhető szinterezett acéllemez, szín: antracitszürke (RAL 7016) Kivitel Méretek Sz x Mé x Ma mm 2 feszítőrúdhoz 85 x 75 x feszítőrúdhoz 85 x 75 x Kivitel Sz x Mé mm 4x szorítózáras heveder, lapos kampó 1250 x V 4x szorítózáras heveder, fitting 1250 x V 6x szorítózáras heveder, lapos kampó 2290 x V 6x szorítózáras heveder, fitting 2290 x V Rögzítősín védőgumival variosort rakománybiztosító szett érintkező felületek védőgumival, ideális érzékeny felületű rakományokhoz fittinges hevederekhez rasztertávolság: 25 mm teherbírás 500 dan végzárókkal Sínhossz mm Széles mm V V V V fm* V *25mm-es raszterben rendelhető / max. hosszúság 3000 mm ideális bott járműberendezéssel, rögzítő elemekkel és / vagy rögzítő sínekkel felszerelt járművekhez Szett tartalma: 2x fittinges kapcsos heveder, 3,5 m 2x fittinges racsnis heveder, 3,5 m 6x rakománybiztosító gumi alátét, 6x élvédő gumi fontos információk a rakománybiztosításról Méretek Sz x Mé x Ma mm 454 x 318 x V 31

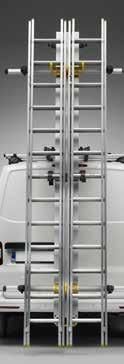

32 bott vario Rend, Biztonság és Hatékonyság bott vario CarOffice Létratartó, 3 részes biztosítja a rendet a vezető melletti ülésen kettő beakasztható tartóval dokumentumoknak gyorsan eltávolítható tároló apró alkatrészeknek 3 részes, egyszerű és kétágú létrákhoz az autó tetőmerevítő bordáira rögzíthető egyszerű, ergonómikus, központi lehajtó mechanizmussal szín: antracitszürke (RAL 7016) egyszerűen és biztonságosan szerelhető az utas ülésre, biztonsági övvel és egy állítható fejtámla adapterrel Méretek Sz x Mé x Ma mm 340 x 520 x V Alkalmas létraszár hossz -tól - ig mm V V Dokumentumtartó könnyen beakasztható műanyagból, dokumentumok, prospektusok tárolására DIN A4 formátum klipsszel a színkódoláshoz Kannatartó 10 l ill. 20 l acéllemez kannákhoz: szinterezett acéllemezből RAL l műanyag kannához: eloxált alumíniumból szorítózáras hevederrel a kanna menet közbeni biztosításához Méretek Sz x Mé x Ma mm Rendszerméret mm 340 x 100 x Kivitel Méretek Sz x Mé x Ma mm 1x 10 l / 20 l kannához 173 x 342 x V 3x 10 l / 20 l kannához 518 x 342 x V Tárolórekeszek eloxált alumínium Lapát- és szerszámtartó a hátsó ajtókra könnyű eszközöknél alkalmazható, mint pl. alumínium létra, seprű, lapát és további szerszámok hátfal perfo lyukosztással lapátok rögzítése 10 perfo kampóval és 2 gumiszalaggal Méretek Rendszer- Kivitel Sz x Mé x Ma mm méret mm 215 x 85 x DIN A4 álló V 320 x 85 x DIN A4 fekvő V 175 x 93 x DIN elsősegély doboz V 114 x 114 x hosszú elemek V 76 x 76 x hosszú elemek V 256 x 300 x DIN A4 ferde V 2 állítható magasságú rögzítőprofillal a lapáttartó járműajtóra szereléséhez (csak magasított tetős változatokhoz) Méretek Sz x Mé x Ma mm 500 x 240 x V 32

33 bott vario Rend, Biztonság és Hatékonyság Papírtekercs tartó, önbiztosító LED lámpa, 12 V max. 260 mm széles, Ø 280 mm átmérőjű papírtekercshez kétállású kapcsoló a legmodernebb LED technológia szórásszög: 120 fény színe: fehér nappali fény K alumínium ház kéteres csatlakozó vezeték 1 m Csom. egys. 1 Méretek Sz x Mé x Ma mm 315 x 185 x V LED rögzítéshez szükséges kellékek Lumen Méretek Sz x Mé x Ma mm x 30 x V x 30 x V Vízadagoló szett alumínium konzollal, 10 literes kannával, leeresztő csappal, rögzítőszettel Munkalámpa mágneses lábbal, 12/24 V LED alumínium ház, fogantyúval védelem: IP67 8m spirálkábel 12V-os aljzathoz 1755 Lumen Csom. egys. 1 Méretek Sz x Mé x Ma mm 370 x 185 x V Teljesítmény 27 Watt perfo akasztó plus széles alaplap magasított akasztóvég (35 mm) Csom. egys. 5 Méretek Sz x Mé x Ma x Ø mm 60 x 75 x 60 x LED szalag, 12 V a legmodernebb LED technológia fehér nappali fény 6000 K, IP65 vízálló, átlátszó szilikon burkolattal 0,5 m, 2 vezetékes csatlakozó öntapadó 3M ragasztószalaggal Tömlőtartó alumínium présöntvény rögzítéshez szükséges kellékekkel Áramfelvétel Watt Hossz mm Méretek Sz x Mé x Ma mm 190 x 70 x x 110 x x 140 x x 190 x További kiegészítőinket megtalálja a Termékkatalógusunkban. 33

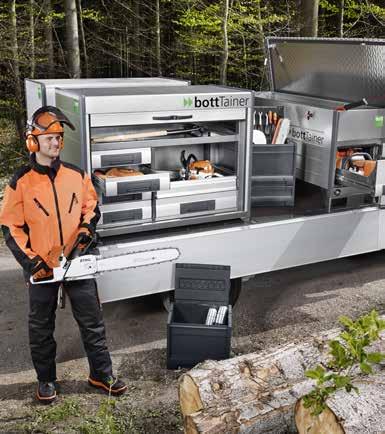

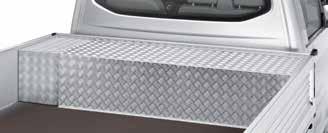

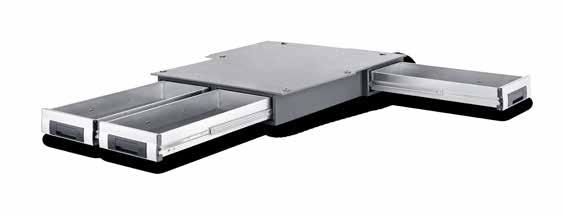

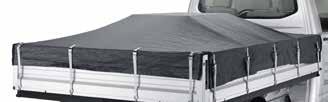

34 bott vario Tárolók platós járművekhez A tárolótér rendezettségéért és a rakománybiztosításért nyitott rakterű járműveken. rendezett és biztosított rakomány a platón, osztott tárolóban gyors és kényelmes hozzáférés a legfontosabb felszereléshez oldalajtókon, rolókon, belső fiókokon keresztül a platóra való fellépés nélkül (kivitelezés szerint) nagy stabilitás az erős keretkonstrukció által strapabíró felületek: oldalak és fenék horganyzott acéllemez, élvédő profilokkal a tárolt szerszámokat és anyagokat tömítések védik a fröccsenő víz ellen a szállítandó áru lopás ellen védett lábak garantálják a felázás elleni védelmet optimális tárolótér elrendezés vario rendszerelemek segítségével sikeres törésteszt ECE R44 szerint egyedi belső összeállítás is lehetséges a vario termékvariációk alternatívájaként botttainer Méretek Sz x Mé x Ma mm fedél alumínium bordáslemezből gázrugó rásegítés a fedél biztonságos nyitvatartásáért a szállítandó anyag biztonságos tárolása, két ponton zárható fedél 1030 x 650 x M 1750 x 650 x M 1930 x 650 x M A B botttainer - variációk fedél alumínium bordáslemezből gázrugó rásegítés a fedél biztonságos nyitvatartásáért a szállítandó anyag biztonságos tárolása, két ponton zárható fedél 2 részes kivehető polccal felszerelt különböző kiegészítő felszerelések az oldalajtók mögött botttainer tálca botttainer-be akasztható rögzítése a fedéllel történik horganyzott kiegészíthető 13 műanyag dobozzal Sz x Mé x Ma mm tálca 341 x 583 x dobozos szortiment 325 x Méretek Sz x Mé x Ma mm bal ajtó fiókok jobb ajtó fiókok A 1750 x 650 x 755-2x nagy teherb M B 1750 x 650 x 755 2x normál 2x nagy teherb M A 1930 x 650 x 755-2x nagy teherb M B 1930 x 650 x 755 2x normál 2x nagy teherb M 34

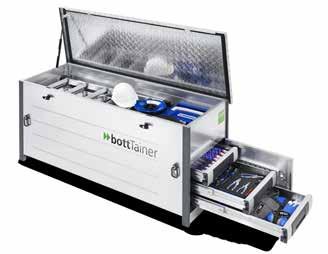

35 bott vario Tárolók platós járművekhez botttainer ajtókkal és polccal, fix fedéllel botttainer rolóval a szintek között fixen becsavarozott polc a felső ajtó, zárt oldalfalnál is nyitható B Méretek Sz x Mé x Ma mm Kivitel 1750 x 630 x ajtós M 1930 x 630 x ajtós M 1750 x 630 x ajtós M 1930 x 630 x ajtós M opcionálisan fiókokkal felszerelhető (alsó rész) Fiókkészlet Méretek Ma x Mé mm normál 40 kg 1x 175 x 540 / 1x 300 x M nagy terh. 50 kg 1x 175 x 795 / 1x 300 x M Sz 1365 x Mé 710 mm időjárásálló és zárható masszív alumínium roló gyors hozzáférés a teljes hasznos térhez a 910 mm magas botttainer platóra helyezve passzol a járművek kabinmagasságához A C D 4 emelőszem targoncázható láb, fedéllel M targoncázható láb, rolóval M Kiv. Mag. mm Felszereltség üres M A 910 lenyitható előlapos polc, tálca M bottboxokkal B fiók, 2 polc, M tálca bottboxokkal C fiók, lenyitható előlapos polc, M tálca bottboxokkal D 1060 tálca bottboxokkal M Rakományrögzítő-ponyva bott tárolórekesz platóra lopásvédelem az átláthatatlan szövet által VDI 2700 szerint tesztelve terhelhetőség 200 dan 4 méretben, minden elérhető platómérethez oldalfal rögzítő gyűrűvel Platóméret mm Nagyság S V M V L V XL V gyors és egyszerű rakományrögzítés a platón lapátok, seprűk és más eszközök biztonságos szállítása szélessége variálható mm között, ezáltal szinte minden platón használható Méretek Sz x Mé x Ma mm x 622 x V rögzítő készlet Biztonság és rend a platón. 35

36 Kérdése van? Küldje el üzenetét vagy hívjon minket közvetlenül! Kérésére szívesen visszahívjuk! További információkért hívja dialog-aktiv telefonunkat és egyeztessen időpontot 36 (30) Kérdéseit elküldheti ben is az címre! Bott Hungária Kft Tarnazsadány, Klingler Klaus út 21., Magyarország dialog-aktiv: 36 (30) , Telefon: 36 (36) creativ collection Verlag GmbH / Farbabweichungen drucktechnisch möglich. Technische Änderungen vorbehalten /2016
